Требование к установке газовых котлов.



              Занимаясь газификацией собственного домовладения, нужно знать определенные нормативно-технические требования к установке газовых котлов. В этой статье мы рассмотрим некоторые нормы и правила, которые необходимо соблюдать при монтаже напольных и настенных газовых котлов в котельных (топочных) помещениях без установки другого газового оборудования.

Общие положения.

            Газовые котлы устанавливаемые на полу, называются напольными и соответственно на стене – настенными. Кроме этого, существуют такие понятия как котлы с закрытой камерой сгорания и открытой.

            В котлы с открытой камерой сгорания воздух, используемый для процессов горения, поступает из помещения, где установлен сам агрегат. Соответственно, для компенсации этого потребляемого воздуха, в котельную должен быть организован естественный приток.

Для отвода отработанных газов котел соединяется с дымоходом.

          К помещению, где располагается этот «симбиоз» вентиляционно-газового оборудования, предъявляются довольно жесткие требования, которые мы рассмотри дальше.

         Как правило, котлы с открытой камерой сгорания — это напольные котлы с естественной тягой.

         Котлы с закрытой камерой сгорания характеризуются тем, что воздух, необходимый для сгорания топлива, забирается с улицы. Для этого котел комплектуется коаксиальным дымоходом, подключенным к корпусу. Коаксиальный дымоход состоит из внутренней и наружной трубы. Наружная труба служит для притока свежего воздуха. А через внутреннюю трубу, происходит выброс продуктов сгорания. То есть эта конструкция выполняет функции и вентканала и дымохода для помещения.

          Настенные котлы — это котлы с закрытой камерой сгорания, установка которых не требует определенного объема помещения и наличия естественного освещения.

Требования к котельному помещению Необходимый объем котельной зависит от суммы тепловых мощностей емкостных и проточных водонагревателей, которая называется суммарной тепловой мощностью.

         Так, если суммарная тепловая мощность до 30 кВт, то объем помещения должен быть 7,5 м3 , если эта мощность в диапазоне 30-60 кВт – то 13,5 м3 , а от 60 до 200 кВ – объем помещения должен быть не менее 15 м3.

  1.  Котлы устанавливаются в помещениях с высотой не менее 2,5 м.
  2.  Ширина двери в смежное с котельной помещение – не менее 80 см
  3.  В помещении котельной должно быть окно на улицу, с остеклением из расчета 10 м2 площади освещается 0,3 м2 площади окна. Так,. например,, объем помещения 15 кубометров, соответственно площадь равна 6 м2, значит, площадь остекления – 0,18 м2. возможно размером 0,2 м * 0,9 м.
  4.  Количество наружного воздуха, необходимого для процесса горения, как правило, поступает в нижнюю зону котельной через отверстие в двери смежного помещения. 1 кВт мощности котла обеспечивается притоком воздуха, проходящего через 8 квадратных сантиметров отверстия. Для котла, например, мощностью в 60 кВт, суммарная площадь отверстия в двери должна составлять 480 квадратных сантиметров. То есть, подреза двери высотой 12 см и длиной 40 см вполне достаточно для прохождения воздуха необходимого для горения. Сегодня, для осуществления этого требования нет необходимости в порче дверного полотна, на рынке строительных материалов предлагаются двери специально для котельной с перфорированными нижними решетками. Общее количество поступающего воздуха должно быть равно сумме объема вытяжки и необходимого воздуха для горения;
  5.  В верхней части котельной устанавливаются вытяжные вентиляционные решетки, соединенные с вентиляционной трубой. Объем вытяжного воздуха равен трехкратному воздухообмену
  6.  Помещение газовой котельной должно быть обеспечено газоанализатором для предупреждения утечки газа и электрическим клапаном, перекрывающим подачу газа в аварийной ситуации. ;
  7.  В состав инженерных сетей, обеспечивающих эксплуатацию котла должны входить: система отопления, система холодного водоснабжения для подпитки, канализационная система для сброса аварийных стоков.
  8.   В частных домах допускается установка отопительных газовых котлов в цокольных и подвальных помещениях с обязательным выходом наружу.



Отвод продуктов сгорания.

            Отвод продуктов сгорания газовых котлов должен осуществляться закрытым дымоудалением от каждого газового котла по своему дымоходу.

           В существующих зданиях допускается подключение нескольких отопительных котлов в один дымоход при условии подключения дымовых труб от котла на расстоянии 0,75 см друг от друга или на одном уровне, но с рассечкой в дымоходе высотой от 0,75 см и выше.

          При этом сечение дымохода рассчитывается с условием одновременной работы котлов. Дымоход может быть круглого или квадратного сечения и площадь его должна быть больше площади сечения присоединяемого к нему патрубка от котла. Ниже места их соединения предусматривается лючок («карман») для чистки.

          Материалом для изготовления дымоходов служат металлические и асбестосодержащие трубы, которые монтируются строго вертикально Дымовая труба, отводящая продукты сгорания, выводится на крышу на высоту не менее чем на 0,5 м над кровлей, если крыша с уклоном. Если без уклона, то высота дымохода составляет 2 м и более.

Правила установки газовых котлов.

             По нормам и правилам установка газовых котлов в помещениях ванных комнат запрещена.

             Расстояние между выступающими частями газовых горелок котлов и противоположной стеной помещения должно быть более 1 м.

             Расстояние между корпусом отопительного котла и стеной из негорючих материалов, на которую он монтируется, должно составлять 10 см.

            Допускается монтаж агрегата на стенах из горючих материалов, покрытых для изоляции стальным кровельным листом по асбесту толщиной 3 мм.

            При монтаже напольного газового котла пол в помещении котельной должен быть из несгораемого материала.





Приточная вентиляция для газового котла

Эффективно действующая вентиляционная система необходима при работе любого котла отопления (исключение составляют только электрические котлы, в которых нет прямого горения топлива), но особые требования к ее устройству предъявляются только при введении в эксплуатацию котлов отопления, работающих на магистральном газе.

Причина такого «выборочного» отношения проста: котлы на других видах топлива вводятся в эксплуатацию без участия представителей контролирующих организаций, что позволяет их собственникам пренебрегать правилами безопасности. И совершенно напрасно!

Для работы котла отопления необходимо два вида вентиляции: вытяжная и приточная.

Назначение вытяжной вентиляции

Горение любого топлива сопровождается выделением дымовых газов, в состав которых входят двуокись углерода СО2, вещество, постоянно присутствующее в воздухе в небольшом количестве.

Однако при увеличении концентрации двуокиси углерода человек может испытывать не только недомогание, но и удушье, при котором не исключен летальный исход. В зависимости от вида топлива в составе дымовых газов может присутствовать двуокись серы и фосфора, а также соли и другие соединения тяжелых металлов. Их наличие в воздухе совсем нежелательно и опасно для здоровья.

Для удаления дымовых газов предназначена дымоходная система котла, при исправной работе которой попадание продуктов горения в дом исключено. Однако любая неполадка котла, а также простое задувание дыма в непогоду, может стать причиной увеличения в воздухе концентрации ненужных и опасных веществ, для удаления которых и предназначена постоянно действующая вытяжная вентиляционная система.

Еще одна задача вытяжной вентиляции состоит в снижении концентрации газа в помещении в случае его утечки.

Назначение приточной вентиляции

Приточная вентиляция должна обеспечивать постоянный приток воздуха, необходимого для полного сгорания топлива, что особенно важно для котлов с открытыми камерами горения, в которые кислород забирается прямо из окружающей среды.

В этом случае при недостатке свежего воздуха может возникнуть ситуация, при которой количество кислорода в воздухе будет недостаточным для полного сгорания топлива и образования СО2, что станет причиной образования угарного газа, особо опасного для здоровья, и снижения эффективности работы котла.

По этой причине при установке котлов с открытой камерой горения к приточной вентиляции предъявляются особенно жесткие требования, предусматривающие наличие свободных проемом под полотном дверей, а также наличие форточек. Как правило, для таких котлов выделяются отдельные топочные или котельные, использование которых для других хозяйственных целей не допускается.

В котлы с закрытой камерой горения забор воздуха для сжигания топлива производится с улицы или из соседних помещений, что позволяет избежать «выжигания» кислорода в помещении, в котором установлен котел.

Все это позволяет устанавливать котлы с закрытой камерой горения в любых помещениях, в том числе в кухнях и общих коридорах, где нет без свободных проемов под дверями и форточек.

Без правил не обойтись

Требования к вентиляционной системе газовых котлов отопления регламентированы СНиП 2.04.08-87, что полностью исключает различие в их толковании.

Простой пример: в СНиП однозначно говорится, что газовые котлы отопления можно устанавливать только в помещениях, стены которых сделаны из негорючих материалов. При этом расстояние между корпусом котла и поверхностью стены должно быть не менее 10 см.

Дымоход для отвода продуктов сгорания газового котла должен иметь высоту не менее двух метров, а его сечение не должно быть меньше сечения выходного отверстия котла, предназначенного для удаления дыма

В правилах также оговорена необходимость наличия вытяжной вентиляционной системы, открывающейся форточки и окна, обеспечивающего достаточное естественное освещение в дневное время суток.

Остается только следовать им!

Коаксиальный дымоход для двухконтурного газового котла

Содержание

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.


Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.


Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.


Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

  • адаптер;
  • отвод на 90°, 30° и 45°;
  • сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.



Ориентировочный комплект выглядит следующим образом:

  • коаксиальная труба 1,0 м и компенсатор 0,5 м;
  • «колено» – угловой переходник, 45° либо 90°, для соединения;
  • тройник для подключения;
  • переходная муфта;
  • регулятор тяги;
  • узел для профилактической очистки устройства;
  • конденсатоотвод;
  • защитный экран наружной части;
  • закрепляющие хомуты;
  • опорная площадка;
  • конус;
  • фланец для крепления к стене дома;
  • кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.


Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.


Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

  • Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
  • Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.


Плюсы:

  • Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
  • Экономичность использования топлива и более высокий КПД оборудования.
  • Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
  • Быстрый монтаж и введение в эксплуатацию.
  • Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
  • Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

  • Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
  • Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
  • Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
  • Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
  • Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

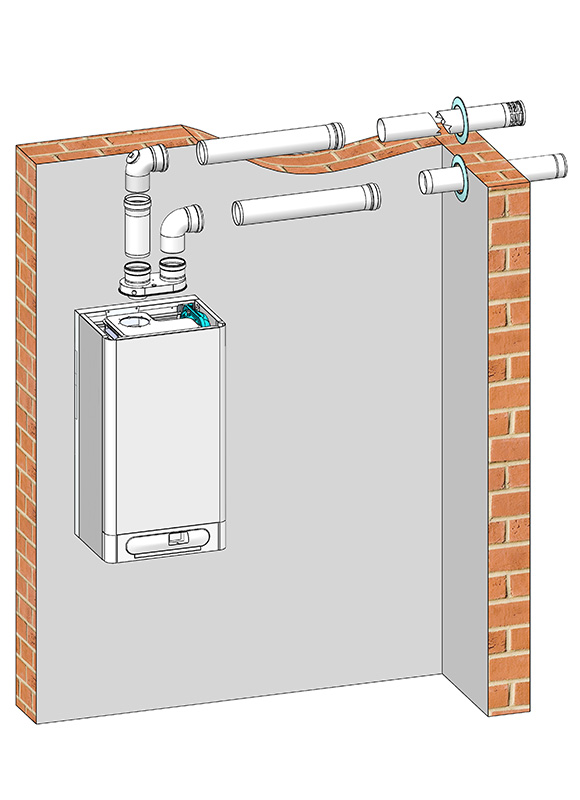

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.


  • Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
  • Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
  • Отдельные элементы должны соединяться друг с другом по раструбной системе.
  • Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
  • В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
  • Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
  • Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.


В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

  • Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
  • Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
  • Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.


Требования к монтажу

  • В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
  • Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
  • Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
  • При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
  • Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
  • Зазор между трубой и деревянной стеной должен быть от 5 см.
  • Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
  • Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
  • В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
  • Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.


Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.


В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.


Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Газовые котлы с открытой и закрытой камерой сгорания |

Разновидность камеры сгорания газового котла практически не влияет на его стоимость, размеры и внешний вид, тем не менее её тип нужно обязательно учитывать при выборе. От того, какая камера сгорания встроена в котёл зависят требования к помещению, в котором будет установлено газовое оборудование, способ отвода продуктов сгорания, уровень шума при работе агрегата.

Если вам требуется купить сжиженный газ от производителя, обращайтесь к нам. Реализуем газ пропан с доставкой на выгодных для покупателя условиях.

Котлы с открытой камерой

По сути они представляют собой увеличенную версию газовой горелки, сверху которой установлен трубчатый змеевик-теплообменник. Газ сгорает лишь при поступлении кислорода.

Для обеспечения постоянного притока воздуха в котле проделаны отверстия. В большинстве моделей кислород забирается прямо из помещений, в которых установлен котёл. Отвод продуктов происходит через обычный вертикальный дымоход.

К достоинствам газовых котлов с открытой камерой сгорания относятся:

  1. Простота и надёжность технологии, доказанная временем эффективность.
  2. Не высокая, в сравнении с котлами оборудованными закрытой камерой сгорания, цена.
  3. Практически полная бесшумность работы оборудования.
  4. Отсутствие деталей, подверженных быстрому износу. Для контроля работоспособности агрегата требуется только проверка зажигания.
  5. Не нужно систематическое техническое обслуживание. Достаточно лишь чистить сопла и змеевик от накипи.

Минусами котлов с открытой камерой являются:

  1. Необходимость хорошей вентиляции помещения, где стоит агрегат т. к. кислород забирается непосредственно из воздуха комнаты, в которой находится котёл.
  2. Обязательное наличие вертикального дымохода. В частных домах это проблемой не является. Если вы живёте в многоэтажке, то сложности неизбежны.
  3. Неэкономичность расхода газа. Он сгорает в большем количестве и с меньшим КПД, чем в агрегатах с закрытой камерой.

Мы осуществляем доставку бытового газа в кратчайшие сроки. Пунктуальность – одно из главных наших достоинств. Заправки газгольдеров стоимость можете узнать при обращении.

Рис.2

Газовые котлы с закрытой камерой сгорания

В них воздух нагнетается в зону горения принудительным способом с помощью вентилятора. Скорость его вращения регулируется автоматикой и зависит от объёма сжигаемого газа. Отвод и поступление воздуха, продуктов сгорания в котлах с закрытой камерой осуществляются через коаксиальный дымоход (труба в трубе). Расположена она не вертикально, а горизонтально.

Преимущества котлов с закрытой камерой:

  1. Большая, чем у котлов с открытой камерой теплопроизводительность и КПД, меньше расход газа.
  2. Дымоход компактнее и проще в монтаже. Может быть сделан в многоквартирных многоэтажных домах.
  3. Возможность установки котла в любом помещении, хоть на кухне. Необходимый для дыхания кислород из комнаты забираться не будет.
  4. Отсутствие повышенных требований к вентиляции. Они такие же, как для комнат без котла.

Минусы котлов с закрытой камерой:

  1. Зависимость от электроэнергии. Даже при краткосрочных перебоях с электричеством котёл с закрытой камерой перестаёт работать.
  2. Шумность. Она значительно выше, чем у котла с открытой горелкой. Если в доме плохая звукоизоляция, рядом со спальней такой агрегат не установишь.
  3. Потребность в более частом техобслуживании. Лопасти турбины требуют периодической очистки, необходима смазка.
  4. Большая цена. Разница в большинстве случаев составляет от 10-30%.

Просмотров: 77

Инструкции по эксплуатации Советы по выбору котла на сайте РУСКЛИМАТ

Современные котлы на все случаи годны

В системе отопления котел занимает центральное место, и по праву может считаться сердцем системы теплоснабжения. Современные котлы, помимо сугубо профессиональных качеств, обладают также эргономичным дизайном, что, безусловно, приятно каждому владельцу.

Котлы бывают напольные и настенные. Напольные котлы, как следует из названия, устанавливаются на пол и наиболее часто подключаются к высокопроизводительному емкостному водонагревателю для приготовления горячей санитарно-технической воды. Настенные котлы идеально подходят для отопления квартиры или жилого дома и приготовления горячей санитарно-технической воды. Настенный котел отвечает всем текущим требованиям по минимуму занимаемого места. По сравнению с напольным настенный котел имеет меньшие габариты и не занимает большую площадь, так как устанавливается на стену. Он легко устанавливается в кухне, в ванной комнате или на чердаке.

Уделим основное внимание настенному котлу и рассмотрим его более подробно.

Котел — это генератор тепла, в нём энергия от сгорания топлива с помощью теплообменника передается теплоносителю, которым чаще всего является вода.

Особенности настенных котлов

Настенные котлы бывают одно- и двухконтурные. Одноконтурные котлы обеспечивают только отопление помещения.

Двухконтурные — одновременно отапливают помещение и обеспечивают горячее водоснабжение. Преимущество двухконтурных котлов перед одноконтурными кажется очевидным, ведь покупая один котел, решаешь сразу две проблемы. Но бывают отдельные случаи, например, в частном доме может иметься центральное водоснабжение и не быть отопления. Тогда на помощь приходят одноконтурные котлы.

В настенных котлах принцип нагревания воды проточный. Теплоноситель — вода не греется в какой-то емкости, а нагревается в «проточном режиме».

Настенные котлы с открытой и закрытой камерой сгорания

Настенные котлы подразделяются также на котлы с открытой и закрытой камерой сгорания.

В котлах с открытой камерой сгорания (с естественной тягой) воздух для горения забирается непосредственно из помещения, в котором находится котел, а отработанные газы выбрасываются в дымоход, который должен быть предусмотрен в помещении. Когда дымоход отсутствует или котел будет смонтирован в квартире, где дымоход не задуман в принципе, на помощь приходят котлы с закрытой камерой сгорания. В таком случае котел комплектуется специальной системой дымоудаления. Дело в том, что в конструкцию такого котла включен дымосос, который принудительно удаляет продукты сгорания из топки, и соответственно, ему не нужен дымоход с естественной тягой.

Преимущество таких котлов в том, что они не сжигают кислород в помещении и для них не требуется дополнительного притока воздуха для поддержания процесса горения. Такая схема котельной: настенный газовый котел с закрытой камерой сгорания с коаксиальным дымоходом чаще всего применяется при организации поквартирного отопления. Удобство заключается в том, что хозяин сам может регулировать интенсивность работы отопления и водоснабжения. А также не нужно платить за соседей, если в доме организована общая котельная, и плата взимается без тепловых счетчиков, поквартирно. В результате получается экономия на установке короткого и недорогого коаксиального дымохода вместо традиционного, более дорогостоящего.

Часто бывает, что хозяин не хочет выводить дымоход на крышу коттеджа из эстетических соображений, либо опасаясь, что скат крыши может покрыться сосульками и дымоход просто сломается. В таких случаях тоже выручает вертикальный коаксиальный дымоход.

Возможности настенных котлов

Газовые настенные котлы предназначены для отопления частных домов или квартир, а также для приготовления горячей воды. Как правило, они обладают компактными размерами, при этом удачно сочетают в себе много полезных свойств. Производители учитывают, что котел все время будет на глазах, и потому настенные котлы обладают изысканным дизайном.

Управляет работой котла автоматика, которая, в зависимости от степени автоматизации, будет сама поддерживать заданный температурный режим в доме. Например, Вы сами можете управлять работой котла, устанавливая желаемую температуру на заданное время (таймер) и в нужном помещении (например, ночью температура +20, а днем +22). В систему отопления может входить «теплый пол», температурой которого также можно управлять при помощи котла. Газовый котел автоматически выключается при отсутствии газа и автоматически включается при включении газа, то есть имеет блок автоматического зажигания. Автоматика котла контролирует наличие пламени, тяги в дымоходе, нагрев теплоносителя.

Выбор настенного котла

Сначала необходимо определиться, какой котел Вам нужен: одно- или двухконтурный.

Далее следует определить нужную мощность котла.

Теплопотери 1 м² площади дома можно усреднено принять как 100 Вт. Но это при условии, что Ваше жилье не соседствует с неотапливаемыми помещениями. При этом потолки в нём должны быть 3 м и не очень много окон. Если же Вы хотите отопить угловую комнату, или комнату с двумя или более окон, то на отопление 1 м² потребуется около 150 Вт.

Более подробный расчет можно получить у менеджеров-консультантов, которые подберут оборудование, исходя из параметров Вашего дома или квартиры.

Предположим, что Вы уже ориентировочно определились или Вам помогли определиться с потребной мощностью на нужды отопления.

Следующий вопрос, который Вам предстоит решить, это производительность котла по горячему водоснабжению. И здесь ориентировочная математика тоже очень проста. Из одного крана выливается примерно 400 л/час. В технических характеристиках котла обычно производительность приводится минутная, т.е., в л/мин. Итак, если Вам достаточно одной точки горячего водоснабжения, то котел Вам необходим с производительностью 400 л/час : 60 = 6,6 л/мин.

Если же, оценив потребности, Вам необходимо как минимум две точки горячего водоснабжения, то котел, который Вас бы устроил, должен обладать производительностью не менее 13,2 л/мин. Итак, с расходом мы вроде бы разобрались. Однако это не совсем так.

Дело в температуре воды. Ведь моем мы руки, посуду, принимаем душ, как правило, не горячей водой, а теплой. Точнее, комфортная температура «теплой» воды примерно 40 С°. Возвращаясь к характеристикам котлов, в которых кроме диапазона температур ГВС, например, 30−50 С° ±3 С°, приведен такой параметр, как расход при Δt 25; 30; 35. Что же это за Δ такая? Все очень просто: это разница между температурой воды холодной, входящей в котел, и горячей, нагретой котлом. Предположим, что температура холодной воды 10 С°. Чтобы получить на выходе желаемые 40 С° (или чуть меньше — дело вкуса), нам необходимо нагреть воду на 30 С°. Соответственно, нас интересует постоянный расход воды при Δt 30 С°, который, например, равен 13,2 л/мин. Итак, данный котел гарантированно обеспечит две точки водоснабжения в любом режиме использования.

Таким образом, мы выбираем котел по производительности ГВС и, возвращаясь к графе «мощность», очень удивляемся, увидев 27,5 кВт.

«Куда такой мощный на дом в 150 м²? Это ошибка!» — говорите Вы продавцу. Нет, не ошибка. Действительно, завышенная мощность настенника, как правило, обусловлена Вашими аппетитами по приготовлению горячей воды.

Немаловажным критерием отбора является отрытая или закрытая камера сгорания. Если Вы собираетесь поместить котел в отдельном доме, то предпочтительнее будет котел с открытой камерой сгорания. Если же настенный котел предполагается в квартире или в доме, где отсутствует дымоход, следует выбрать котел закрытой камерой сгорания.

Современные настенные газовые котлы обладают целым комплексом достоинств. Во-первых, они сохраняют работоспособность (не блокируются и не отключаются) при достаточно широком диапазоне давления газа. Это свойство просто жизненно необходимо при использовании котлов в России, т.к. в нашей стране существует проблема постоянного перепада давления магистрального газа. Хорошие настенные котлы устойчиво разжигаются и работают даже при давлении газа 2 мБар. Конечно, мощность при таком давлении снижается почти в 6 раз, но работает устойчиво. При этом они сохраняют не менее 90% мощности при давлении газа 13 мБар.

Во-вторых, практически у всех котлов имеется система управления мощностью горелки, позволяющая плавно изменять мощность горелки в диапазоне 37–100% в зависимости от потребности и тем самым снижать вероятность образования накипи в теплообменнике, повышая комфортность использования.

В-третьих, они оснащены всеми необходимыми степенями защиты, обеспечивающими высокий уровень безопасности этих котлов. Настенные котлы Electrolux обладают двумя степенями защиты от образования накипи. С одной стороны, это система контроля температуры в первичном контуре, которая позволяет практически мгновенно реагировать на критическое повышение температуры в теплообменнике, что существенно снижает вероятность образования накипи. С другой стороны, в нём также присутствует магнитная система снижения накипеобразования, основанная на том, что под действием магнитного поля соли разделяются и выстраиваются таким образом, что они не осаждаются при нагреве. Если этого не происходит, и накипь оседает на теплообменнике, он прогорает, и котел становится неисправен.

РУСКЛИМАТ представляет широкий ассортимент надежных, долговечных и экономичных настенных газовых котлов, а также предлагает свои услуги по подбору, установке и обслуживанию оборудования.
Наши специалисты, исходя из Ваших потребностей, индивидуально подберут оборудование, максимально подходящее именно для Вас.


Газовый котел с закрытой камерой сгорания

В газовых котлах с закрытой камерой сгорания (турбированных котлах) камера сгорания изолирована от помещения котельной. Тяга в таких котлах создаётся с помощью встроенного вентилятора, который отводит продукты сгорания и создает разряжение в камере сгорания для притока воздуха для горения.

Принцип работы турбированного котла

В турбированных котлах для обеспечения подвода воздуха и отвода продуктов сгорания обычно используется коаксинальный дымоход («труба в трубе»). В таком дымоходе образуется два канала: наружный (между стенками наружной и внутренней трубой) – для подвода воздуха для горения и внутренний (по внутренней трубе) – для отвода продуктов сгорания. Для удобства монтажа и эксплуатации, предусматриваются и другие варианты организации дымохода, например, по различным трубам – одна для забора воздуха, другая для отвода продуктов сгорания, которые могут быть разведены исходя из условий монтажа. Если возникает необходимость, воздух для горения может забираться и непосредственно из помещения котельной.



Преимущества котла с закрытой камерой сгорания

Главное преимущество «турбированных» газовых котлов заключается в удобстве монтажа, т.к. для его размещения не требуется «капитального дымохода», продукты сгорания могут отводиться прямо через стену котельной. Воздух для горения также может поступать к котлу непосредственно снаружи дома. Достоинствами котла с закрытой камерой сгорания являются также его большая безопасность и комфортность эксплуатации. Кроме того, в некоторых моделях турбированных котлов частота вращения лопастей вентилятора модулируется в зависимости от требуемой мощности, вследствие чего создается оптимальный состав газовоздушной смеси, благодаря чему повышается КПД котла и снижается количество вредных веществ в продуктах сгорания.



Недостатки турбированных котлов

При очевидных достоинствах котлов с закрытой камерой сгорания, имеются и определенные недостатки:

  • ограниченность длины дымохода;
  • возможность «задувания» и образования инея и обледенения на выходе коаксинальной трубы из стены;
  • «неэстетичный» вид трубы, выведенной через стену, вероятность нанесения вреда фасаду стены от продуктов сгорания
  • конденсат на трубе подвода воздуха, особенно, при раздельном дымоходе

Что перевесит для потребителя – достоинства или недостатки, зависит от конкретных условий монтажа и эксплуатации.



Требования к размещению турбированного котла

При принятия решения, какой котел выбрать — с закрытой или открытой камерой сгорания, необходимо оценить возможность размещения его на объекте. Кроме общих требований, предъявляемых к газовым котельным и монтажу газового оборудования, к размещению турбированных котлов отопления предъявляется ряд особенных требований. В частности, СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» (Г21) определяет вывод дымохода турбированного котла через фасад здания осуществляется на расстоянии:

  • не менее 2,0 м от уровня земли;
  • не менее 50 см по горизонтали до окон, дверей и открытых вентиляционных отверстий;
  • не менее 50 cм над верхней гранью окон, дверей и вентиляционных решеток;
  • не менее 1 м по вертикали до окон при размещении дымохода под ними.

Также не разрешается выводить дымоход на фасад дома под вентиляционной решеткой.  Длину горизонтального участка дымохода газового котла с закрытой камерой сгорания при выходе через наружную стену следует принимать не более 3 м.

Если у Вас возникли вопросы, задавайте их в комментариях!

Выбор типа дымохода газового котла

Выбор варианта дымохода для газового котла.

Важным этапом подбора газового котла является выбор системы дымоудаления. Газовые котлы разделяются на 2 начальных типа — котлы с закрытой камерой сгорания (их еще называют «турбированные котлы») и котлы с открытой камерой сгорания (или «атмосферные котлы»).

В котле с закрытой камерой сгорания есть Турбина, которая принудительно удаляет дым из котла на улицу и, автоматически засасывает воздух (кислород) для горения с улицы через дымоход специальной конструкции — коаксиальный дымоход. Такой тип котлов очень прост в установке т.к. не требователен к устройству и размерам котельной, а коаксиальный дымоход можно приобрести за небольшие деньги. Но, у газовых котлов с закрытой камерой есть и свои недостатки : 1. Котлы имеют сложное устройство; 2. Турбина, находящаяся в котле создает дополнительный шум; 3. Как правило коаксиальный дымоход необходимо прокладывать через стену дома, что влияет на внешний вид стены, а пар и угарный газ выходящий через стену на уровне глаз не позволяет находится ближе4-6 метров от выхода трубы через стену.

Устройство котла с открытой камерой очень простое и по этой причине, как правило такой котел стоит дешевле и, теоретически, он более надежен. Но, установка газовых котлов с открытой камерой очень сложна и требует соблюдения правил организации дымохода и размещения котельной. Вот основные из них : 1. Дымоход обязательно должен быть из нержавеющей, кислотостойкой стали или асбеста диаметром от 130 мм. ; 2. Котельная должна быть не менее 3,5 квадратных метра; 3. В котельной обязательно должно быть окно.

Если хотя бы одно из перечисленных правил установки котла не соблюдено — выбирайте котел с закрытой камерой сгорания ( вывод дымохода через стену).

Если Вы заранее установили  правильный дымоход выходящий на крышу, сделали окно в котельной то лучшим выбором станет котел с открытой камерой сгорания и вывод дымохода через шахту на крышу

3.Выберите тип Вашего дымохода.



Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, преобразовывая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ в печи вдвое. Повышение эффективности печи или котла с 56% до 90% в доме со средним холодным климатом сэкономит 1.Выбросы углекислого газа 5 тонн каждый год, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или слишком большие, самое простое решение — заменить их современной высокоэффективной моделью. Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия для повышения энергоэффективности вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи. Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания.

Укажите герметичную топку или котел для сжигания, который будет направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки.Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с закрытым сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными установками сгорания, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Оборудование с прямой вентиляцией | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Rev.09)

Полевой контрольный список национального оценщика

Система HVAC.
10. Приборы для сжигания.
10.1 Печи, бойлеры и водонагреватели, расположенные в пределах давления в доме, имеют механическую вытяжку или прямую вентиляцию. Альтернативы в сноске 57. 55, 56, 57
10.2 Камины, расположенные в пределах давления в доме, имеют механическую или прямую вентиляцию. Альтернативы в сноске 59. 55, 56, 58
10.3 Если невентилируемые устройства для сжигания, кроме кухонных плит или духовок, расположены внутри дома, ограничивающего давление, Оценщик следовал Разделу 802 Стандартов RESNET, охватывающему ANSI / ACCA 12 QH-2014 , Приложение A, Раздел A3 (Испытание на угарный газ), и подтвердил, что оборудование соответствует ограничениям, указанным в пределах. 55, 59

Сноска 55) Граница давления — это основная граница корпуса, разделяющая внутренний и наружный воздух. Например, объем, который имеет больше утечек наружу, чем в кондиционируемое пространство, будет находиться за пределами границы давления.

Сноска 56) Согласно Международному механическому кодексу 2009 г., устройство с прямым выпуском воздуха — это устройство, сконструированное и установленное таким образом, что весь воздух для горения поступает из наружной атмосферы, а все дымовые газы выводятся во внешнюю атмосферу; система механической тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов с помощью механических средств, состоящих из части с принудительной тягой под неположительным статическим давлением или части с принудительной тягой под положительным статическим давлением; а система естественной тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов при неположительном статическом давлении вентиляции полностью за счет естественной тяги.

Сноска 57) Естественно спроектированное оборудование разрешено в пределах границ давления дома в климатических зонах 1-3, если оценщик следовал разделу 802 стандартов RESNET, включая ANSI / ACCA 12 QH-2014, приложение A, разделы A3 (испытание на угарный газ) и A4 (Испытание на разгерметизацию для зоны устройства для сжигания) и подтвердили, что оборудование соответствует ограничениям, установленным в пределах.

Сноска 58) Камины естественной конструкции разрешены в пределах границ давления в доме, если Оценщик подтвердил, что общий номинальный чистый поток выхлопных газов двух самых больших вытяжных вентиляторов (исключая вентиляторы летнего охлаждения) составляет ≤ 15 кубических футов в минуту на 100 кв.футов занимаемой площади при полной загрузке. Если чистый поток выхлопных газов превышает допустимый предел, он должен быть уменьшен или компенсирован потоком наружного воздуха. В соответствии с ASHRAE 62.2-2010 термин «чистый номинальный поток выхлопных газов» определяется как поток через вытяжной вентилятор за вычетом компенсирующего потока наружного воздуха через любой приточный вентилятор, связанный с вытяжным вентилятором. Согласно ASHRAE 62.2-2010 термин «занимаемое пространство» определяется как любое замкнутое пространство внутри границы давления и предназначенное для деятельности человека, включая, помимо прочего, все жилые помещения, туалеты, туалеты, холлы, складские и подсобные помещения, и прачечные.См. Сноску 44 для определения «жилых помещений».

Сноска 59) Минимальный объем воздуха для горения, необходимый для безопасной работы производителем и / или кодексом, должен быть соблюден или превышен. Кроме того, в соответствии с Национальным кодексом по топливному газу, ANSI Z223.l / NFPA54, комнатные обогреватели без вентиляции не должны устанавливаться в ванных комнатах или спальнях.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS.

EPA Indoor airPLUS (Редакция 04)

5.1 Оборудование для сжигания, размещенное в кондиционированных помещениях.

  • Механическая тяга или прямая вентиляция всех газовых и масляных печей, котлов и водонагревателей, расположенных в кондиционируемых помещениях.Оборудование с естественной конструкцией допускается в климатических зонах 1-3, если оценщик выполнил процедуры испытаний на безопасность горения, указанные в разделе 805 стандарта RESNET (требование ENERGY STAR).
  • Камины, которые не имеют механической вентиляции или прямого вывода наружу, должны соответствовать максимально допустимому потоку выхлопных газов (требование ENERGY STAR).
  • Не устанавливайте в кондиционируемом помещении какие-либо невентилируемые обогревательные или декоративные приборы.
  • Убедитесь, что все камины и другие устройства для сжигания топлива и обогрева помещений, расположенные в кондиционируемых помещениях, выведены наружу и снабжены достаточным количеством воздуха для горения и вентиляции в соответствии с инструкциями производителя по установке.
  • Отвечает следующим стандартам и ограничениям по энергоэффективности и выбросам для всех каминов и других приборов для сжигания топлива и обогрева помещений, расположенных в кондиционируемых помещениях:
    • Традиционные каменные камины, спроектированные для открытого огня, не допускаются, за исключением «каменных обогревателей», как определено в ASTM E1602 и разделе 2112.1 Международного строительного кодекса 2012 года (т. Е. Камины, спроектированные для хранения и выделения значительной части тепла, выделяемого из быстрый ожог).
    • Дровяные камины заводского изготовления должны соответствовать требованиям сертификации UL 127 и иметь герметичные стеклянные двери с уплотнением и специальную подачу наружного воздуха. Рекомендация: Рекомендуются заводские дровяные камины, соответствующие требованиям программы EPA по дровяным каминам.
    • Дровяные печи и каминные топки, как определено в разделе 3.8 UL 1482, должны соответствовать сертификационным требованиям этого стандарта, И они должны соответствовать требованиям к выбросам в соответствии со стандартами EPA New Source Performance Standards для новых жилых дровяных обогревателей.
    • Пеллетные печи должны соответствовать требованиям ASTM E1509 И они должны соответствовать требованиям к выбросам в соответствии со стандартами EPA New Source Performance Standards для новых жилых дровяных обогревателей.
    • Камины, работающие на природном газе и пропане, должны иметь стационарно закрепленную стеклянную переднюю панель или дверь с уплотнением, а также отвод энергии или прямой отвод в соответствии с ANSI Z21.88 / CSA 2.33. Декоративные газовые бревна, как определено в ANSI Z21.84 / CSA 2.33, не допускаются.

Примечание: Незаконченные подвалы и подвалы (за исключением приподнятого фундамента пирса без стен) и пристроенные гаражи, герметичные снаружи и предназначенные для использования в качестве рабочего или жилого помещения, считаются «кондиционируемыми помещениями» для целей настоящего требования. .

2009 , 2012 , 2015 и Международный жилищный код (IRC) 2018

Глава 14 «Оборудование для обогрева и охлаждения» описывает общие требования, установку, зазоры и расположение. Глава 24 «Топливный газ» извлечена из Международного кодекса по топливному газу с изменениями и охватывает системы газопровода, устройства, системы вентиляции и конфигурации воздуха для горения.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

2009 , 2012 , 2015 и 2018 Международный механический код (IMC)

Соблюдайте все соответствующие разделы. Примечание. В главе 2 «Определения» определены категории устройств для сжигания в зависимости от типа вентиляции.

Стандарты американских подрядчиков по кондиционированию воздуха (ACCA)

Стандарт ACCA 5: Спецификация установки качества HVAC, ANSI / ACCA 5 QI-2010, детализирует признанные на национальном уровне критерии правильной установки бытовых и коммерческих систем HVAC, включая печи с принудительной подачей воздуха, бойлеры, кондиционеры и тепловые насосы. Стандарт охватывает аспекты проектирования, установки и распределения систем, а также необходимую документацию. Руководство для технического специалиста по качественной установке , выпущенное ACCA, объясняет Спецификацию качественной установки (QI) HVAC и предоставляет подробные процедуры для шагов, которые технические специалисты должны выполнить, и задокументировать, чтобы продемонстрировать соответствие Спецификации QI HVAC.

Стандарт ACCA 9: Протоколы проверки качества установки HVAC , ANSI / ACCA 9 QIVP-2009 определяет протоколы для проверки установки систем HVAC в соответствии со стандартом 5 ACCA. Протоколы служат руководством для подрядчиков, проверяющих и администраторов, которые участвовать в усилиях по проверке с привлечением независимых объективных и квалифицированных третьих сторон, чтобы убедиться, что установка ОВК соответствует требованиям Стандарта 5.

Национальный кодекс топливного газа (NFPA-5 2012)

Продукты сгорания из газовой печи (без конденсации) выводятся из здания с помощью специальных типов вентиляционных труб, изготовленных из различных материалов в зависимости от температуры дымовых газов, как указано в ANSI Z223.1, Национальный кодекс по топливному газу (NFPA-5 2012), «Таблица 12.5.1. Тип используемой системы вентиляции». В таблице 2 показаны соответствующие вентиляционные материалы для бытовых вентилируемых устройств сжигания, взятые из таблицы 12.5.1 NFPA.

Таблица 2. Допустимые типы вентиляции для различных типов устройств сгорания, выдержки из NFPA 54 2012, Национальный кодекс топливного газа, таблица 12.5.1.

Дополнительные соответствующие требования см. В Национальном кодексе по топливному газу.

Что такое печь с «герметичным сжиганием»?

Осень — это время для вас, чтобы провести осмотр и настройку печи в вашем доме.Но также самое время подумать, нужно ли вам ставить новую печь до наступления холодов. Наши специалисты по обслуживанию могут помочь вам сделать выбор, когда они придут к вам домой для регулярного технического обслуживания системы отопления.

Если вы все же решите установить новую печь во Фресно, Калифорния, мы рекомендуем рассмотреть вариант герметичной топки. Печи этого типа являются важным достижением в технологии нагрева, которые позволили новым системам отопления получить более высокие показатели эффективности, чем раньше.И высокая эффективность — не единственное преимущество.

Основы герметичного горения

Когда мы говорим, что печь представляет собой «закрытое сгорание», это означает, что она втягивает воздух извне для использования для сжигания топлива (т. Е. Для сжигания топлива). Форсунки горелок в газовой печи должны иметь воздух для смешивания с газом, а в стандартной «атмосферной печи» этот воздух поступает из дома. Камера сгорания в печи выходит в пространство вокруг нее, поэтому печь может втягивать воздух непосредственно внутрь.

Однако закрытая топка закрыта для посещения дома. Он закрыт и забирает воздух через пластиковую трубу из ПВХ, которая соединяет его с внешней частью. Вторая труба, прикрепленная к камере сгорания, выпускает выхлоп. Процесс горения полностью изолирован от воздуха в доме.

Почему это выгодно

Возможно, вы уже понимаете некоторые из причин, по которым газовая печь для сжигания является преимуществом. Намного безопаснее изолировать процесс горения в печи от дома — и это совершенно правильно.Повышенная безопасность — важное преимущество закрытого горения. Снижается вероятность попадания вредных побочных продуктов горения в ваш дом. Атмосферные печи по своей сути не опасны (при условии, что за ними должным образом ухаживают), но герметичная печь для сжигания добавляет дополнительный уровень безопасности.

Герметичное сгорание также делает печь более энергоэффективной. Как мы уже упоминали, это одно из его самых больших преимуществ. Камера сгорания теряет меньше тепла наружу, что снижает стоимость эксплуатации печи.Сегодня печи с самым высоким КПД сочетают закрытое сгорание со вторым конденсационным теплообменником.

Наконец, переход на герметичное отопление сгорания помогает решить проблему, с которой дома часто сталкиваются с газовыми печами: более сухие условия. Как вы, возможно, слышали, печи не «сушат воздух» в доме. На самом деле происходит то, что атмосферная камера сгорания всасывает воздух изнутри дома во время работы, вызывая дефицит воздуха. Воздух снаружи — который зимой обычно суше — затем устремляется, чтобы заменить его.Герметичные топки не удаляют воздух из помещения, и это может быть большим подспорьем в поддержании баланса влажности зимой.

Хотя установка любой высокоэффективной печи будет стоить дороже, чем установка средней эффективности, окупаемость за счет экономии энергии часто окупается. Вы можете довериться нашим профессионалам, которые помогут вам сбалансировать факторы при выборе новой установки печи, чтобы в итоге вы получили лучшую новую систему отопления.

Компания Purl’s Sheet Metal & Air Conditioning заявляет, что «Качество — краеугольный камень нашего успеха» с 1952 года! Позвоните нам по поводу монтажа системы отопления сегодня же.

Теги: Fresno, Печь, Установка отопления, Замена системы отопления
Среда, 26 сентября 2018 г., 12:37 | Категории: Отопление |

Требования к воздуху для горения для масляных горелок

Чтобы понять, зачем дизельным горелкам нужен воздух для горения, давайте рассмотрим основы того, как происходит горение. Для того, чтобы произошло горение, должны существовать три элемента:

  1. Источник топлива , будь то масло для масляной горелки, дрова для камина или ракетное топливо для ракеты.
  2. Источник зажигания для запуска процесса горения, например искра, пламя или горячая поверхность. В большинстве случаев, как только процесс запущен, теплоты сгорания достаточно для поддержания непрерывного горения.
  3. A Подача кислорода для поддержки процесса горения, будь то комнатный воздух для масляных горелок, газообразный кислород в баллонах для сварочных горелок или жидкий кислород для ракет.

Если какой-либо из этих трех ингредиентов отсутствует, сжигание не произойдет.

ПРИЧИНЫ ОТСУТСТВИЯ ВОЗДУХА ДЛЯ СГОРАНИЯ

Дом с плотной конструкцией не пропускает в дом достаточный приток воздуха для горения. Эта проблема усугубляется наличием нескольких приборов, использующих воздух, каминов и вытяжных вентиляторов, работающих одновременно с масляной горелкой. Такие же условия создаст плотно закрытая топочная / котельная.

Другой причиной недостатка воздуха для горения является среда, в которой работает горелка. Если горелка всасывает воздух из окружающей среды, содержащей большое количество ворса сушилки и шерсти животных, подача воздуха в зону горения может быть ограничена из-за засорения отверстий для воздуха, крыльчатки вентилятора или головки сгорания.

Одним из первых заметных признаков недостатка воздуха для горения может быть запах продуктов горения в здании. Одновременно работающие несколько устройств, использующих воздух, могут сбросить давление в плотно закрытом здании, вызывая обратную тягу в одном или нескольких устройствах. Это состояние может привести к попаданию продуктов сгорания через дымоход / вытяжную систему в здание.

Когда сгорание лишено необходимого кислорода, правильное соотношение между воздухом и топливом изменяется на соотношение с высоким содержанием топлива и обеднением по воздуху.Это приводит к тому, что масляное пламя становится ярким, оранжевым и выделяющим сажу. В случае плотно закрытого здания, горелка, которая работает чисто, может выделять дым, как только будет запущен другой прибор, использующий воздух.

Для проверки продуктов сгорания требуется оборудование для испытаний на горение. Когда вы выполняете первоначальную настройку горелки, если пламя не горит чисто, причиной может быть недостаточный воздух для горения. Чтобы быстро определить, является ли это проблемой, откройте внешнюю дверь или окно и снова выполните испытания на сгорание и дымообразование.Если пламя теперь горит чисто при открытой двери или окне, скорее всего, проблема заключается в недостатке воздуха для горения.

Одним из способов компенсации недостатка воздуха является подача наружного воздуха непосредственно к масляной горелке. Доступен комплект для забора наружного воздуха, который позволяет подсоединять воздуховод непосредственно к горелке Beckett модели AF или AFG. Этот комплект (№ 51747, показан ниже на Рис. 2) заменяет комплект для забора наружного воздуха Beckett № 5753. Пыльник может быть установлен как горизонтально, так и вертикально, как показано на Рисунке 5 ниже.Обязательно следуйте инструкциям производителя по установке Airboot ™, колпака всасываемого воздуха, канала подачи воздуха, клапана сброса вакуума и выпускного терминала.

ВАКУУМНЫЙ ВЫПУСКНОЙ КЛАПАН

Как показано ниже на Рисунке 4, горелка Beckett модели AFII имеет встроенную розетку, которая позволяет подсоединять внешний воздуховод воздуха для горения непосредственно к горелке.

Вакуумный предохранительный клапан (VRV) устанавливается в неограниченном пространстве для обеспечения дополнительного отверстия в системе воздуховодов для подачи воздуха для горения.Это особенно важно в случае повреждения или засорения колпака приточного воздуха.

Затвор VRV срабатывает при изменении давления вакуума, создаваемого между воздухозаборником и масляной горелкой. Заслонка VRV остается закрытой во время нормальной работы горелки. Если происходит какое-либо засорение колпака всасываемого воздуха или воздуховода, или если происходят значительные изменения внешнего давления в здании, повышенное отрицательное давление на входе горелки открывает заслонку VRV, которая стабилизирует и поддерживает надлежащий поток воздуха к горелке.После устранения ненормального состояния заслонка VRV снова закрывается.

ТРЕБОВАНИЯ К ВОЗДУХУ

Горелка, работающая в неограниченном пространстве в обычном каркасном, кирпичном или каменном здании, обычно получает достаточный приток воздуха из-за нормальной утечки воздуха в здание. Однако, если здание герметично закрыто, подача воздуха должна производиться снаружи. Необходимо постоянное отверстие снаружи (или в зону, которая принимает поток воздуха снаружи), и отверстие или отверстия должны иметь общую свободную площадь не менее одного квадратного дюйма на 5000 БТЕ в час или 28 квадратных дюймов на ГПХ мазута №2.

Если горелка расположена в замкнутом пространстве, таком как топка или котельная, требования к воздуху зависят от источника вентиляции и воздуха для горения:

  1. Если и вентиляционный воздух, и воздух для горения должны поступать изнутри здания, должно быть два отверстия: одно вверху, а другое внизу замкнутого пространства. Каждое отверстие должно иметь не менее одного квадратного дюйма свободной площади на 1000 британских тепловых единиц в час (140 дюймов ² на галлон в час). См. * Пример.
  2. Если и вентиляционный воздух, и воздух для горения должны поступать извне здания, должно быть два отверстия: одно вверху, а другое внизу замкнутого пространства.Каждое отверстие должно иметь площадь не менее 1 квадратного дюйма на 2000 БТЕ / час (70 дюймов² на галлон в час), если используются горизонтальные воздуховоды, или не менее 1 квадратного дюйма на 4000 БТЕ / час (35 дюймов² на галлон в час). ) при использовании вертикальных воздуховодов.
  3. Если вентиляционный воздух должен забираться изнутри, а воздух для горения — извне, должно быть два отверстия, одно вверху и одно внизу замкнутого пространства, каждое с площадью не менее 1 квадратного дюйма на 1000 БТЕ / час (140 кв. Дюймов на галлон в час). Кроме того, должно быть одно отверстие (наружу) для горения с площадью не менее 1 квадратного дюйма на 5000 БТЕ / час (28 дюймов.² за GPH).

Подводя итог, для воздуха для горения необходимо отверстие, которое имеет не менее 28 дюймов ² свободного пространства на галлон в час жидкого топлива №2. Для вентиляции требуются два отверстия, каждое из которых имеет не менее 140 дюймов ² свободного пространства на галлон в час (разделите площадь на 2 для наружного воздуха; разделите на 2 еще раз для вертикальных воздуховодов). Не забудьте принять во внимание общий ввод всех воздухозаборников при расчете размеров отверстий. Дополнительные сведения о требованиях к воздуху для горения и вентиляции см. В стандарте NFPA 31 (глава 1) и местных нормах и правилах.

* ПРИМЕР РАСЧЕТА: Если масляная печь работает со скоростью 1,25 галлона в час, а водонагреватель — со скоростью 0,50 галлона в час, два отверстия во внутреннее пространство здания должны иметь не менее 245 квадратных дюймов свободной площади (1,25 галлона в час + 0,50 галлона в час). = 1,75 галлона в час; 1,75 галлона в час x 140 квадратных дюймов = 245 квадратных дюймов). Отверстие размером 245 квадратных дюймов обычно составляет 10 x 25 или 16 x 16 дюймов.

ОБСЛУЖИВАНИЕ СИСТЕМЫ ЗАБОРА НАРУЖНОГО ВОЗДУХА
  1. Проверить кожух всасываемого воздуха и систему подачи воздуха на предмет скопления посторонних материалов.Обратите особое внимание на сетчатый экран внутри кожуха приточного воздуха. Тщательно удалите из системы все посторонние предметы.
  2. Обратите внимание на любые повреждения компонентов системы подачи воздуха и замените их точными компонентами системы.
  3. Убедитесь, что VRV работает правильно.
  4. Убедитесь, что избыточная тяга установлена ​​в соответствии с рекомендациями производителя (обычно от -.01 ″ до -.02 ”W.C.). Убедитесь, что интенсивность стрельбы не превышает значений, указанных в таблицах ниже.
    1. Используя приборы для испытания на горение, проведите испытание на дым. Отрегулируйте настройку воздуха до появления следов дыма. Это только ориентир. Не оставляйте здесь настройки воздуха.
    2. Измерьте содержание CO 2 или O 2 в дымовых газах на уровне следа дыма. Затем откройте регулятор подачи воздуха, чтобы добавить резервный воздух, пока CO 2 не снизится как минимум на 1,5% (или O 2 не повысится как минимум на 2%).
    3. Снова выполните дымовой тест.Теперь дымовая бумага должна быть чистой (без дыма). Надежно затяните регулировку подачи воздуха на этой настройке.

РЕЗЮМЕ

Требования к воздуху для горения, вероятно, являются одним из наиболее важных аспектов надлежащего горения, которым не уделяют должного внимания. Достаточная подача воздуха для горения жизненно важна для производительности и непрерывной работы нагревательного агрегата. Этот краткий обзор проблем, связанных с воздухом для горения, и их решений должен помочь вам в поддержании безотказной установки без образования сажи.В следующий раз, когда вы сделаете глубокий вдох, не забудьте проверить, что масляная горелка также способна «дышать» большим количеством свежего воздуха без ограничений.

ПРИБЛИЗИТЕЛЬНЫЕ НАСТРОЙКИ НАБОРНОГО ДВИГАТЕЛЯ — НАБОР ВОЗДУХОЗАБОРНИКА НАРУЖНЫЙ БЕККЕТ № 51747

(На основе 30 линейных футов 4-дюймового воздуховода, двух колен на 90 ° и колпака для забора воздуха) Внимательно прочтите примечания!

Горелка AF — максимальная мощность горения при отрицательной сквозняке (прибл. -,02 ″ вод.ст.)

ГОЛОВКА F0 F3 F4 F6 F12 F16 F22
СТАТИЧЕСКАЯ ПЛИТА г.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА
2 — 3/4 U * 0,75 195 ° 1,14 260 ° 1,19 250 ° 1.37 260 ° 1,56 260 ° 1,75 260 ° 1,83 260 °
3 — 3/8 U * 0,69 225 ° 1,07 260 ° 1,14 250 ° 1,28 260 ° 1,49 260 ° 1,57 260 ° 1,70 260 °
3 — 3/8 R * 0,62 250 ° 0.95 260 ° 1,10 250 ° 1,20 260 °
3-5/8 R 0,89 260 °

AFG Горелка — максимальная скорость розжига при отрицательной сквозняке (прибл. -,02 ″ вод.ст.)

ГОЛОВКА F0 F3 F4 F6 F12 F16 F22 F22 F22 F22
СТАТИЧЕСКАЯ ПЛИТА г.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА
2 — 3/4 U * 0.75 55 ° 1,25 90 ° 1,35 120 ° 1,58 260 ° 1,84 260 ° 2,05 260 ° 2,23 170 ° 2,33 270 ° 1,96 270 °
3 — 3/8 U * 0,75 115 ° 1,21 110 ° 1,35 145 ° 1.54 260 ° 1,78 260 ° 1,90 260 ° 2,05 260 ° 1,00 270 °
3 — 3/8 R * 0,75 175 ° 1,14 140 ° 1,50 260 °
3-5/8 R 1.10 155 °

Горелка AFG — максимальная скорость розжига для положительной тяги над пламенем (прибл. +,05 дюйма вод.ст.)

ГОЛОВКА F0 F3 F4 F6 F12 F16 F22 F22 F22 F22
СТАТИЧЕСКАЯ ПЛИТА г.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА G.P.H. НАСТРОЙКА НАБОРНОГО ДИСКА
2 — 3/4 U * 0.75 80 ° 1,25 170 ° 1,19 250 ° 1,52 260 ° 1,71 260 ° 1,83 260 ° 2,11 140 ° 2,13 270 ° 1,83 270 °
3 — 3/8 U * 0,75 155 ° 1,21 195 ° 1,35 250 ° 1.44 260 ° 1,75 260 ° 1,72 260 ° 1,89 260 ° 1,00 270 °
3 — 3/8 R * 0,75 235 ° 1,14 240 ° 1,35 260 °
3-5/8 R 1.10 260 °

Примечания:

  1. * Скорость сжигания до 0,75 гал / ч включительно ТРЕБУЕТСЯ установки ограничителя потока (расположение см. на рис. 2 ).
  2. G.P.H. — это МАКСИМАЛЬНАЯ мощность для данной конкретной головы сгорания.Если скорость стрельбы ниже этой, потребуется уменьшить воздушный поток на шкале AIRBOOT ™.
  3. НАСТРОЙКИ НАБОРА ВОЗДУХА — это начальные настройки. Всегда используйте приборы для проверки горения для окончательных настроек.

Основы макияжа Air

Подпиточный воздух для вытяжки из кухни. В домах с газовыми приборами, работающими на естественной тяге, такими как котел внутри оболочки, вытяжные шкафы на кухне производят более 400 куб.футов воздуха в минуту требуют подпиточного воздуха, чтобы они не сбрасывали давление в доме и не втягивали дымовые газы из прибора в жилое пространство.

Сводка: Эксперт по нормам Гленн Мэтьюсон описывает требования к воздуху для подпитки при установке вытяжки на кухне. Поскольку кухонная вытяжка не является требованием кода, часто возникает путаница вокруг частей кода, связанных с вытяжкой, поскольку они применяются только после того, как был сделан выбор для ее установки. Мэтьюсон объясняет, когда воздух для подпитки необходим, а когда нет, в разделе, посвященном важным положениям последнего Международного жилищного кодекса.

Строительные нормы и правила содержат множество примеров, в которых требования к определенной сборке или функции изложены в мельчайших подробностях, но сама вещь на самом деле не требуется. Обычно прямо не указывается, что функция не является обязательной, просто отмечается, что это должно быть сделано определенным образом, когда она включена. Неудивительно, что такой подход иногда приводит к недоразумениям, иногда широко распространенным.

Прекрасным примером этого является вытяжка домашней кухонной плиты, более известная как вытяжка.Хотя некоторые считают иначе, в модельном коде никогда не существовало требования об установке вытяжки для кухонной плиты в какое-либо американское жилище. Однако существует множество кодовых требований, касающихся кухонной вытяжки, когда она установлена ​​- на самом деле, так много требований, что я собираюсь сосредоточиться только на одном: подпиточный воздух.

Makeup air привлек некоторое внимание в недавних изданиях Международного жилищного кодекса, но, что интересно, положения о кухонной вытяжке очень похожи на кодекс Совета американских строителей (CABO) 1971 года, в котором они впервые появились.Тогда разработчики кодов поняли, что механический отвод воздуха из кухни может конкурировать с естественным отводом от приборов, работающих на топливе. Вытяжной вентилятор, который сбрасывает давление в здании, может вызвать обратную тягу обычных топливных приборов в дом, наполняя его вредными газами. Эта проблема не изменилась, как показывают эти фрагменты кода:

1971 CABO, M-1210 — Вытяжные и вентиляционные системы: Требования к воздуху для работы вытяжных вентиляторов, кухонных систем вентиляции, сушилок для одежды и каминов должны учитываться при определении достаточности помещения для обеспечения требований к воздуху для горения.

2018 IRC, G2407.5 —Положения для подпиточного воздуха: «Если вытяжные вентиляторы, сушилки для одежды и кухонные вентиляционные системы мешают работе приборов, необходимо подавать подпиточный воздух».

Но эти отрывки по-прежнему не дают представления о том, когда требуется подпиточный воздух и как его подавать.

Поскольку воздух для макияжа с кухни связан с вытяжным воздухом с кухни, уместно рассмотреть вопрос о вытяжке с кухни и о том, как это связано с недоразумением, с которого началась эта статья.Глава 3 Международного жилищного кодекса «Планирование здания» содержит большинство требований кодекса «вы должны предоставить это», и нет ни одного из них — или где-либо еще в IRc — которые говорят, что у вас должна быть вытяжка на кухне, и никогда не было. (Это не значит, что нет юрисдикций, в которых требуются вытяжки; штаты и муниципалитеты могут и делают такие вещи в коде модели.) Это справедливо даже для газовых плит, что сбивает с толку многих людей. Почему 40 000 британских тепловых единиц в час.газовый водонагреватель требует вентиляции, но 60 000 британских тепловых единиц в час. диапазон нет? В конце концов, оба могут производить окись углерода. Причина, по которой с ними обращаются по-разному, заключается в том, что агенты контролируют и, следовательно, должны знать, когда используется диапазон; водонагреватель работает автоматически и без участия жильцов. Неисправный водонагреватель может отравить вас, пока вы спите, но если токсичные газы начнут захлестывать вас, пока вы варите лапшу, у вас есть хороший шанс распознать, что происходит, и остановить это.Требования в отношении сигнализаторов угарного газа только в непосредственной близости от спален усиливают суть проблемы: топливо, которое горит, пока вы спите.

Прочие важные положения по подаче воздуха

Есть и другие, менее противоречивые положения, касающиеся подпиточного воздуха, на которые также стоит обратить внимание. Вот только краткое изложение; чтобы увидеть их полностью, прочтите их бесплатно на iccsafe.org

R303.5.1– «Впускные отверстия»: A 10 футов. Требуется разделение между входным отверстием воздуховода подпиточного воздуха и любыми ядовитыми загрязнителями, такими как вентиляционные отверстия, дымоходы, вентиляционные отверстия, улицы, переулки, автостоянки и погрузочные доки.Интересно, что выхлопные газы из туалетных комнат, ванных комнат и кухонь не считаются опасными или вредными, и IRC прямо разрешает расположение воздухозаборников для макияжа рядом с этими вентиляционными отверстиями (другими словами, воздухозаборник для макияжа на кухне может быть прямо рядом с вашим. кухонная вытяжка).

R303.6– «Защита наружного отверстия»: Выхлопные и всасывающие отверстия, которые заканчиваются на открытом воздухе, должны быть защищены коррозионно-стойкими жалюзи, экранами или решетками. Отверстия в этих крышках не могут быть меньше 1/4 дюйма.или больше 1/2 дюйма в любом измерении и должны быть защищены от погодных условий.

M1503.6.2– «Заслонки подпиточного воздуха»: Для систем подпиточного воздуха требуются заслонки, которые открываются автоматически при использовании системы выпуска отработавших газов.

Поняв это, давайте рассмотрим требования, связанные с выхлопом, которые, опять же, применяются только после того, как будет сделан выбор в пользу его установки. В начале раздела M1503 IRC 2018 г. «Вытяжное оборудование для бытовой кухни» текст гласил: «Если предоставляется вытяжное оборудование для бытовой кухни…», напоминая нам, что установка этого оборудования не требуется; скорее, если он установлен, таковы требования.В этом разделе есть много положений, которые я бы порекомендовал прочитать как продолжение этой статьи, но я собираюсь перейти к части, касающейся воздуха для макияжа. Эти правила были добавлены в IRC 2009 г., к разочарованию многих домовладельцев. Они требуют, чтобы все кухонные вытяжные системы производили вытяжку более 400 куб. футов в минуту (куб. футов в минуту) подаваемого воздуха со скоростью, примерно равной выпускаемому. Этот воздух должен быть выпущен либо в то же помещение, что и вытяжка, либо «в комнаты или системы воздуховодов, которые сообщаются через одно или несколько постоянных отверстий с комнатой», где установлена ​​вытяжка.Не было упоминания о том, почему это было необходимо. Домовладельцев, которые мечтали о большой вытяжной вытяжке при ремонте кухни, не понравились дополнительные расходы и дополнительное нарушение теплового режима, тем более что причина этого не была объяснена. Тем не менее, требование сохранялось в редакциях 2012 и 2015 годов; добавлены только новые требования к амортизаторам.

Затем, в IRC 2018 года, были изменены условия для макияжа. Опасность, впервые описанная в 1971 году — наличие в доме приборов, работающих на топливе, — вновь возникла.Требование обеспечить подпиточный воздух теперь связано с реальной опасностью. Но в то время как риск, выявленный много лет назад, не изменился, существующие бытовые приборы изменились. Приборы с естественной тягой все еще существуют, но они невероятно неэффективны, потому что они используют тепло, выделяемое прибором, в качестве механизма для переноса продуктов сгорания в атмосферу. Если у вас есть одно из этих устройств — будь то печь, бойлер, водонагреватель или что-то еще — и вытяжка, способная выпускать более 400 кубических футов в минуту, вам понадобится подпиточный воздух.

Но с повышенным вниманием к энергосбережению, в домах все чаще используются устройства с прямым и механическим отводом. Приборы с прямым отводом вытягивают собственный воздух для горения снаружи через специальную трубу и имеют закрытую камеру сгорания; они не взаимодействуют с воздухом в доме и не подвержены разгерметизации выхлопных газов с кухни. Механическая система вентиляции может использовать тот же воздух, что и остальная часть дома, но она имеет вентилятор и может сопротивляться вытяжке, чтобы вытеснить выхлоп из дома.До тех пор, пока приборы для сжигания топлива внутри тепловой оболочки дома имеют прямую вентиляцию или вытяжку механически, вытяжка на кухне может быть любого размера и не требуется подпиточный воздух.

Не все положения нового кодекса более строгие, чем предыдущие версии. Некоторые из них предназначены для исправления чрезмерного увлечения прошлыми выпусками, из-за которого мы стали ловить рыбу. На данный момент IRC, похоже, прав: изменения в механических разделах IRC 2021 года были завершены в 2018 году, и никаких изменений не было внесено в требования к воздуху для подпитки.

от Fine Homebuilding # 287

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

3 вещи, которые нужно знать о дымоходе вашей печи

Размещено: 9 января 2019 г.,

Когда наступает зима, большинство людей полагается на свою печь, чтобы сохранить свой дом поджаренным и теплым.Тем не менее, когда дело доходит до мельчайших деталей работы печи, немногие домовладельцы понимают все задействованные компоненты. К сожалению, такое непонимание часто затрудняет выявление надвигающихся проблем.

Одна из важнейших частей газовой печи — дымоход. Хотя этот компонент играет в основном пассивную роль в работе печи, ваша система просто не могла бы работать без него. Если вы хотите улучшить свои знания о системах отопления, вентиляции и кондиционирования воздуха в жилых помещениях, продолжайте читать.В этой статье рассказывается о трех важных вещах, которые следует знать о выхлопных трубах.

1. Дымоходы Удаление выхлопных газов

В идеальной печи сжигание природного газа вызовет только два побочных эффекта: водяной пар и углекислый газ. Ни одно из этих веществ не представляет серьезной угрозы для здоровья человека. К сожалению, практически ни одна печь не может достичь 100-процентного КПД. Вместо этого часть газа полностью не сгорает.

Этот процесс частичного сгорания приводит к образованию широкого спектра побочных продуктов.Многие из этих веществ, в первую очередь окись углерода, обладают высокой токсичностью. По этой причине выхлопные газы должны выходить из вашего дома как можно быстрее. Дымоход обеспечивает прямой выход на улицу, позволяя выхлопным газам выходить из дома и безопасно рассеиваться.

2. Большинство печей используют естественную тягу

Если у вас нет высокоэффективной конденсационной печи, скорее всего, ваша дымовая система работает по принципу естественной тяги. Термин естественная тяга относится к способности дымовых газов подниматься из вашего дома по собственному желанию.Разница давлений является ключом к естественной тяге. Выхлопные газы, производимые вашей печью, имеют намного более высокую температуру, чем входящий воздух.

В результате выхлопной газ находится под более низким давлением по сравнению со свежим воздухом, поступающим в вашу печь. Этот перепад давления, часто называемый отрицательным перепадом давления, эффективно выталкивает выхлопные газы из камеры сгорания в дымоход. Пройдя через теплообменник, газы продолжают подниматься через дымоход.

Серьезные проблемы возникают из-за недостаточного перепада давления. Если дымоход не был спроектирован правильно, ограничения могут привести к чрезмерному давлению в дымоходе. В результате выхлопные газы с трудом покидают ваш дом. Такие ограничения возникают из-за недостаточно широких дымоходных труб, чрезмерных колен и слишком большого количества секций горизонтальной трубы.

Многие люди сталкиваются с проблемами дымохода при установке новых печей. Проще говоря, ваша новая печь может быть несовместима с существующей дымовой трубой.Технический специалист должен тщательно проанализировать вашу существующую систему, чтобы определить, требует ли ваша дымовая труба изменений для обеспечения надлежащей вентиляции.

3. В высокоэффективных печах используются индукторы тяги

Даже при правильной конструкции система дымохода с естественной тягой имеет определенные ограничения в отношении скорости вытяжки. В результате печи с естественной тягой с трудом могут достичь КПД выше 70 процентов. Такие печи стоят дороже в эксплуатации, поскольку они не могут использовать значительное количество энергии.

Когда приходит время новой печи, все больше и больше домовладельцев выбирают высокоэффективные модели. Многие такие печи содержат компонент, известный как индуктор тяги. Как следует из названия, индуктор тяги способствует более быстрому прохождению газов через дымоход. Индуктор тяги представляет собой мощный вентилятор, расположенный рядом с теплообменником внутри печи.

Индуктор тяги помогает удалить оставшиеся выхлопные газы внутри камеры сгорания печи, освобождая больше места для свежего воздуха.Кроме того, ускоряя поток выхлопных газов, индуктор тяги увеличивает отрицательный перепад давления внутри дымохода.

Печь просто не может правильно работать без правильно спроектированного дымохода. Для получения дополнительной информации о дымоходе в вашей системе HVAC, пожалуйста, свяжитесь со специалистами по домашнему отоплению в C.B. Lucas.

Общие проблемы и решения тепловых насосов

Размещено: 30 сентября 2020 г.

Тепловые насосы представляют собой отличное сочетание энергоэффективности и надежности, что делает их идеальными для работы в разные жаркие и прохладные сезоны.Тем не менее, они также …

Вентиляция и выход из котельной

Важно помнить следующее

  • Все котлы Superior Boiler без конденсации относятся к устройствам Категории I, работающим при неположительном давлении (давление водяного столба от 0 до -0,05 ″ на вентиляционном фланце).
    • Котлы
  • Superior одобрены UL для использования с отводом типа B.
    • Котлы
  • Superior могут вентилироваться через боковую стенку при соблюдении местных норм и правил BOCA.

Удаление воздуха из котельной системы

Проектирование воздушного потока в котельной и потока продуктов сгорания требует четкого понимания целей применения, ограничений, налагаемых котельной и другим оборудованием, а также знания применимых норм.Перед внедрением любой системы следует проконсультироваться с квалифицированными инженерами и проектировщиками. Superior Boiler Boiler Systems, Inc. не может гарантировать, что ее оборудование, заказанное клиентом, соответствует местным нормам котельной.

ВНИМАНИЕ: Несоблюдение требований по проектированию, установке и техническому обслуживанию котельных систем может привести к чрезмерному уровню ОКСИДА УГЛЕРОДА или ПОЖАРА. Проектирование, установка и эксплуатация должны выполняться только квалифицированными специалистами, знакомыми с системами отопления, вентиляции и кондиционирования воздуха, настройкой горелки и требованиями местных норм.

Требования к воздуху для горения котлов

Building Officials and Code Administrators International, Inc. (BOCA) предоставляет модели, ориентированные на эксплуатационные характеристики, включая положения о минимальном количестве воздуха для горения. Прошлые требования BOCA, NFPA и ANSI включали (частично) следующее:

Внутренний воздух

Предполагая, что скорость обмена составляет не менее 40 кубических футов на 1000 БТЕ / ч, дополнительный воздух требуется, если скорость обмена меньше 0,5. Если да, то требуются два отверстия; один у пола и второй у потолка с размером не менее 1 квадратного дюйма на 1000 БТЕ / ч — не менее 100 квадратных дюймов.

Наружный воздух

Требуются два отверстия, одно около пола, другое под потолком. Отверстия должны сообщаться непосредственно на открытом воздухе или по воздуховодам. Минимальный размер отверстия для воздуха не должен быть меньше следующего:

  • 1 кв. Дюйм на 4 000 БТЕ / ч на входе — прямо на улицу.
  • 1 кв. Дюйм на 2 000 БТЕ / ч на входе — через горизонтальный воздуховод.
  • 1 кв. Дюйм на 4 000 БТЕ / ч на входе — через вертикальный воздуховод или через стену.
  • Если на свободном месте, то без хранения, свободная циркуляция воздуха.
  • Свободная площадь — с жалюзи — должна считаться металлом на 75 процентов и деревом на 25 процентов.

Отрицательное давление воздуха на воздухозаборнике горелки может ухудшить качество розжига. Несмотря на то, что горелка может работать с принудительной тягой, не предполагайте, что она может втягивать необходимый воздух. Другие факторы могут привести к тому, что тяга будет сильно работать против горелки. Избыточный воздух для дутьевых горелок следует рассчитывать в размере 14 куб. футов (± 1,5 куб. футов) на куб. фут природного газа.

Не позволяйте котлам работать там, где воздух для горения будет содержать взрывоопасные, легковоспламеняющиеся или коррозионные вещества (включая соединения хлора, фтора и т. Д.) пары с ней. Обратитесь к справочнику по коррозии, чтобы узнать, вызывают ли газы / пары хотя бы легкую коррозию стали. Обратите внимание, что в некоторых случаях их сжигание увеличивает их коррозионную активность.

Убедитесь, что воздухозаборник не настолько холодный, чтобы не заморозить котел, который не работает.

Удаление продуктов сгорания

При определении правильного метода удаления продуктов сгорания необходимо учитывать следующие факторы.

  • Сжигаемое топливо
  • Количество и размер квартир
  • Строительные материалы и строительные материалы

Отвод воздуха через боковую стенку приемлем для котлов Superior при использовании металлического отвода и дымовой трубы.Однако горелки не отталкивают продукты сгорания, поэтому конструкция должна создавать гравитацию или механическую конвекцию.

Патрубок котельной системы

Самая большая отдельная потеря эффективности в системе отопления обычно происходит из-за верхнего предела и может составлять от 12 до 20 процентов стоимости топлива. Таким образом, правильная система вентиляции имеет решающее значение для эффективной работы.

Все горелки должны быть настроены перед нормальной работой, поэтому очень важно следовать руководству производителя горелки.Регулировка горелки должна производиться только квалифицированными специалистами с использованием надлежащего оборудования.

Рекомендации по проектированию ягодиц

  • Подайте котлы в патрубок со смещением качения по направлению потока газов к дымовой трубе.
  • НЕ вставляйте трубы в переборку тройника.
  • Установите барометрическую заслонку на каждом котле или, по крайней мере, между первым котлом и дымовой трубой.
  • Муфта, расположенная непосредственно над котлом или барометрической заслонкой, облегчает обслуживание и чистку.
  • Нарушение изоляции не является обязательным.
  • Газы из дымовой трубы обычно теряют примерно 2 ° F на фут вентиляции.
  • Superior Boiler также рекомендует установить муфту на патрубке непосредственно над каждым котлом и барометрической заслонкой для облегчения обслуживания и очистки.

ТРЕБОВАНИЯ К МЕСТНЫМ КОДАМ И / ИЛИ BOCA ПРЕДУПРЕЖДАЮТ ЛЮБЫЕ РЕКОМЕНДАЦИИ Superior Boiler.

Прочие важные компоненты котельной

В дополнение к правильному выбору системы для правильной тепловой нагрузки, для хорошо спроектированной котельной, вероятно, потребуется:

  • Компрессионный бак
  • Резервуар для воздуха / отстойника
  • Защитные устройства и оборудование котельной
  • Система питательной воды (регулятор)
  • Редуктор / регуляторы давления газа
  • Вентиляция воздуха для горения в соответствии с местными нормативами
  • Системный насос (-ы)
  • Очистка воды (важность воды см. Ниже)

Регуляторы тяги системы котла

Для правильной работы и эффективного расхода топлива в отопительных приборах, работающих на жидком топливе и газе, тяга должна оставаться постоянной.Когда это происходит, сгорание более полное, топливо используется и деньги экономятся. Органы управления осадкой поддерживают постоянную осадку, противодействуя отрицательным силам, вызванным изменениями температуры и барометрического давления, а также ветром.

Индукторы тяги / силовые вентиляторы

В этих устройствах увеличивается или создается тяга, вызывающая колебания воздушного потока через камеру сгорания. Эти колебания могут быть устранены путем использования барометрического регулятора тяги, расположенного между индуктором тяги или вытяжным вентилятором и печью, бойлером или водонагревателем, которые он обслуживает.

Используйте регулятор одностороннего действия для нефтегазового оборудования с системой вентиляции. Регулятор одностороннего действия для масла и двойного действия для газового оборудования с системой регулирования тяги.

Горелки электрические

Мощная горелка сконструирована таким образом, что вентилятор нагнетает поток воздуха в камеру сгорания. Регулятор тяги одностороннего действия для масла регулирует избыточную тягу. Электроэнергетическая горелка, предназначенная для сжигания природного или сжиженного газа, работает таким же образом.В то время как вытяжной колпак (переключатель) часто используется на газовых установках, работающих с атмосферной горелкой, барометрический регулятор тяги двойного действия следует использовать для печей или котлов, работающих с газовыми горелками.

Горелки с принудительной тягой

Принудительная тяга, установленная с высотой дымовой трубы более 30 футов, вероятно, создаст чрезмерную естественную тягу, уменьшающую давление внутри печи или котла. Барометрический контроль тяги поможет устранить это нежелательное действие штабеля и позволит создать давление в агрегате.

Двухтопливные устройства

Горелки, способные сжигать газообразное топливо или мазут, должны быть оборудованы барометрическим регулятором тяги. Компания Field Controls предлагает использовать регулятор двойного действия на установках, где часто меняется топливо. Особенность двойного действия важна для газовых горелок, она позволяет проливать продукты сгорания в случае засорения дымоходов или нисходящих тяг. Для обнаружения утечки дымовых газов на двухтопливной установке рекомендуется полевой термовыключатель.

Газовые приборы

Газовые печи и котлы обычно требуют регулятора тяги двойного действия. Как и регулятор одностороннего действия, он открывается внутрь, чтобы поддерживать равномерную тягу. Но, в отличие от регулятора одностороннего действия, он также может свободно открываться наружу, чтобы выливать продукты сгорания в случае засорения дымоходов или нисходящих потоков.

Национальные нормы и правила часто требуют использования вытяжного шкафа. Использование обычно ограничивается печами или котлами, предназначенными для использования с мощными горелками и инсинераторами.Регуляторы тяги обычно используются, когда установки, работающие на жидком топливе, переводятся на газ.

By alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
