Гребенка для автоматов. Соединительная шина гребенка для автоматов

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое гребенка для автоматов, как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов. Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно соединительная шина гребенка для автоматов. Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений. Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной). Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Давайте более подробно рассмотрим, как выглядит соединительная шина гребенка для автоматов. Однополюсная гребенка имеет форму прямоугольной медной пластины, которая расположена в корпусе. Корпус изготавливается из огнеупорного пластика. Вдоль пластины с определенным шагом расположены ответвления — зубьями, к которым подключаются электрические автоматы, УЗО, дифавтоматы.

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим

гребенку для автоматов hager на 12 модулей.

У двухполюсной гребенки на каждой шине расстояние между зубьями будет больше, нежели у однополюсной. Это связано с тем, для подключения к этим гребенкам подводится два питающих провода, фаза — нуль (L+N) или фаза — фаза (L1+ L2) и зубья на каждой шине должны идти как бы через один.

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

Контакты бывают штыревые и вилкообразные. В Европе именуются как PIN (штырь) и FORK (вилка).

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Самый ходовой вариант – это штыревой контакт. В отличие от вилкообразного контакта, штыревой подходит для всех защитных аппаратов не зависимо от фирм производителей.

Шины соединительные для автоматов с контактами вилкообразного типа подходят не для всех защитных устройств, а только для защитной аппаратуры брендовых фирм таких как ABB, hager и т.п.

Такие шины выпускаются, как правило, брендовыми фирмами у которых контакты автоматов, УЗО, АВДТ заточены (предназначены) под них. Например, автоматы фирмы hager имеют специальный зажим — затягиваемый винт, которой как раз предназначен под FORK (вилку). В любой другой автомат, у которого имеется обычный зажим, такую шину просто не засунешь.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто. Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1.5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям. Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено совместное подключение провода с шиной в автомате. В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

У Hager есть два контакта один для гребенки второй для провода.

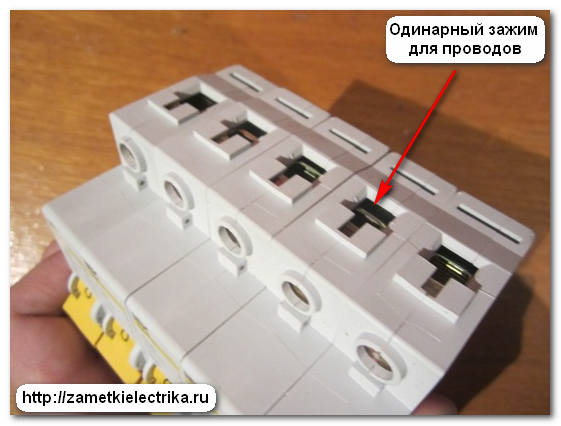

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин. Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

• Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
• Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
• Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей. Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Особенности конструкции и виды

Однополюсная шина для автоматов имеет простое устройство, состоящее из медной шины (а) и изолятора (b).

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

• Однополюсные.


• Двухполюсные.


• Трехполюсные.


• Четырехполюсные.


Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

Виды отводов

Существует два вида отводов соединительных гребенок:

• Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.

• Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм², чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины. Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L. Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства

• В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
• Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
• Выдерживает нагрузку величиной до 63 ампер.
• Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.

Недостатки

• При проведении ремонта или обслуживания устройств требуется отключать питание всех подключенных устройств, что создает определенные неудобства.
• Затруднительное проведение модернизации устройства щита. Если требуется установка дополнительного устройства, то нужна замена соединительной гребенки, либо установка переходной перемычки, что отрицательно повлияет на качество контакта.
• Для замены одного сгоревшего автоматического выключателя потребуется ослабление крепления контактов на всех устройствах, иначе не получится демонтировать шину.
• Необходимость в установке соединительных шин одного производителя совместно с подключаемым устройством, так как разные производители часто допускают расхождение в габаритных и установочных размерах отводов, что приведет к невозможности электрического подключения.
• Подключение автоматов такой соединительной шиной обойдется гораздо дороже, по сравнению с применением самодельных перемычек из провода. Это в основном относится к продукции известных брендов.
• Нецелесообразно использовать соединительную гребенку для подключения одного или двух автоматов, так как она рассчитана на число модулей более шести.

Как устанавливается шина для автоматов

• Если вы хотите подключить меньше автоматических выключателей, чем имеется отводов у соединительной шины, то нужно отрезать лишние отводы. Это можно выполнить любым подручным инструментом, например, ножовкой по металлу. Изолятор и шины лучше отрезать по отдельности, так как изолятор лучше сделать несколько длиннее самой шины на пару сантиметров. Это даст возможность обеспечить защиту от короткого замыкания.
• На края изолятора рекомендуется установить специальные заглушки, входящие в комплект набора соединительной шины. Если заглушек в комплекте не предусмотрено, то можно воспользоваться обычной изоляционной лентой.
• Процедура подключения гребенки обычно не вызывает трудностей даже у начинающих электромонтеров. Шину необходимо вставить сверху подключаемых устройств. При этом все отводы должны вставиться в соответствующие контактные гнезда.

• Далее следует затянуть винты крепления контактов. От этого зависит качество соединения и дальнейшая безопасная эксплуатация устройств.

• Ввод питания подключается на одном из концов соединительной гребенки.
• Затем подключают провода к потребителям энергии.
• После проверки правильности всех подключений сотрудник энергоснабжающей организации должен подать питание на распределительный щит, после чего работа считается оконченной.

Похожие темы:

electrosam.ru

конструкция, преимущества и недостатки, трехфазная шина

Содержание статьи:

Для монтажа электротехнических изделий, устанавливаемых в силовых распределительных шкафах, используются сборные и соединительные шины различного типа. Специальная гребенка для автоматов – один из тех элементов, без которых сложно обойтись при обустройстве коммутационных линий. Она применяется для удобства объединения линейки из автоматических приборов в электрощите, позволяя обходиться без сложных в монтаже проводных перемычек.

Виды соединительных шин

Штыревая гребенка для автоматов

Известные типы гребенок для автоматических выключателей (АВ) классифицируются по целому ряду признаков, основными из которых являются:

• общее количество имеющихся на них полюсов;
• число подключаемых установочных модулей с учетом фиксированной ширины;
• тип рабочих контактов – отводов или штырей.

Согласно первому признаку шина соединительная может иметь несколько исполнений, среди которых выделяются однополюсные, двухполюсные, а также 3-х полюсные и 4-х полюсные полосы.

По количеству подключаемых к гребенкам модулей они бывают рассчитаны на 12/24/36/48/60 посадочных мест. По типу используемых в изделиях контактов (это деление касается конструктивных особенностей гребенок) все они делятся на штыревые или зубчатые образцы. Первая из разновидностей относится к универсальному типу, так как подходит для любого модульного автомата или подобного ему устройства.

Особенности конструкции

Гребенка в щитке

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

• Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
• Каждая разновидность соединительной гребенки используется только для определенных целей.
• Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

При знакомстве с конструкцией гребенок особое внимание обращается на сечение фазной соединительной шинки из меди, которое не должно быть менее 16 кв.мм. Приблизительный расчет количества провода, который экономится на такой замене, снимает все сомнения в целесообразности применения этих медных изделий.

Виды отводов

Существует два вида отводящих контактов, входящих в состав соединительных гребенок.

• Отводы, выполненные в виде штырей и обозначаемые как «Pin». Используются очень часто, поскольку подходят под большинство автоматических устройств.
• Вилочные отводы, маркируемые значком «Fork».

Вторая из разновидностей контактов используется намного реже, поскольку для их монтажа потребуется особый зажим, имеющийся далеко не у всех подключаемых АВ. Сечение отводящих штырей подбирается таким образом, чтобы его хватало для работы с нагрузочными токами до 63-х Ампер включительно.

При выборе шин однофазных, а также любых других размерностей, отличающихся видом отводов, потребуется учитывать ряд особенностей конструкции. Для каждого класса подключаемых приборов подходит только определенный образец шины. Когда пытаются установить соединительную гребенку, отводы которой не соответствуют данному устройству, они могут просто не войти до конца в гнезда. В этом случае какая-то часть плоскости шинок остается открытой, что представляет угрозу для пользователей и монтажников.

В качестве примера приводятся автоматы марки АВВ, корпус которых выпускается в двух исполнениях: S200 и более простая модель – S200L. Для первого из этих образцов подойдет шинка под обозначением PSH, а для S200L потребуется другой ее тип PS.

Китайские гребенки со стандартными отводами могут вообще не подойти по размеру шага, что в результате приводит к невозможности их использования. Специалисты советуют не экономить на качестве этих изделий и приобретать только после консультации с менеджерами по продажам.

Достоинства и недостатки

К преимуществам использования соединительных гребенок на основе меди следует отнести:

• Простота и высокая скорость сборки.
• Получение качественного и надежного электрического соединения.
• Снижение общего количество контактов в два раза, что повышает надежность образующихся соединений.

При установке типовых перемычек, сделанных из электромонтажных проводов, на один зажим приходится сразу два оголенных контактных конца. При использовании же гребенки однофазной, например, используется всего один зубец (отвод).

Специалисты по монтажу по-своему решают проблему экономии контактов – они соединяют автоматы не отдельными перемычками, а сплошным проводом. Для этого в зонах электрических соединений делаются петли с нужным радиусом изгиба.

К недостаткам способа подключения, при котором используются шины электрические соединительные, относят:

• Неудобство замены прибора автоматической защиты, поскольку в этом случае приходится снимать всю гребенку целиком.
• Невозможность добавления еще одного автомата (для этого потребуется новая ее размерность).

Одно из возможных решений проблемы второго случая – заблаговременно установить в щиток резервные приборы с часто используемыми номиналами 10 и 16 Ампер. Их выводные контакты до определенного момента времени оставляются незадействованными, а сами они постоянно остаются в выключенном состоянии.

С учетом особых приемов монтажа автоматов и их резервирования применение соединительных гребенок целесообразно в любых ситуациях, несмотря на имеющиеся недостатки.

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

• Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
• При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
• При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

В процессе установки соединительных шин для автоматов вместо стандартных перемычек из провода обязательно соблюдение общепринятой маркировки. Она наносится на корпусах монтируемых изделий и должна соответствовать требованиям действующих нормативов.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Подключение УЗО и дифференциальных автоматов

Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

• Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
• Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО. Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается. При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Соединительная гребенка для автоматических выключателей и УЗО – удобный способ их объединения в единый конструктивный блок. Она может применяться как в стандартных распределительных шкафах закрытого типа, так и в любом другом месте, отведенном для монтажа коммутирующих устройств.

strojdvor.ru

Соединительная шина для автоматов: подключение своими руками

При сборке распределительных щитов, как правило, автоматические выключатели, расположенные под счетчиком, соединяют параллельно, с помощью перемычек. Такой способ менее затратный, но имеет большой недостаток — зажим автомата может расплавиться от ненадежного контакта, что повлечет за собой короткое замыкание и возможно даже пожар. Чтобы этого не произошло, рекомендуется использовать специальную гребенку или как ее правильно называют — соединительная шина для автоматов. В этой статье мы расскажем, что она собой представляет, из чего состоит, а главное — как подключить гребенчатую шину в щитке своими руками. Итак, все по порядку.

Конструктивные особенности

Для начала рассмотрим конструкцию гребенки. Изделие состоит из медной пластины, помещенной в пластиковую изоляцию, не поддерживающую горение. От этой пластины отходят специальные подводы, благодаря которым и происходит соединение автоматов в щитке. Количество пластин соответствует количеству полюсов.

Учтите, существуют гребенки с шагом 18 и 27 мм. Первые предназначены для коммутации АВ, шириной, равной одному модулю. Соответственно 27 мм — это ширина в 1,5 модуля. Обращайте внимание на этот момент при выборе распределительной шины для собственных условий!

По количеству полюсов соединительные шины делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные. У каждого варианта исполнения свое назначение. К примеру, однополюсная гребенка использует для подключения однофазного автоматического выключателя, а четырехполюсная, соответственно, для монтажа трехфазных УЗО на 4 полюса (три фазы и ноль).

Количество отводов может составлять от 12 до 60, поэтому применение гребенок для соединения двух электрических автоматов не является рациональным решением. Целесообразно использовать распределительную шину при сборке больших щитков.

Сами отводы могут быть штыревыми (маркировка pin) или же вилочными (fork). Первые используются гораздо чаще, т.к. вилочные отводы подходят не для все автоматов, для них нужен специальных зажим.

Последняя конструктивная особенность, о которой хотелось бы рассказать — поперечное сечение отводов. Как правило, отводы изготавливают сечение 16 мм.кв., чего вполне достаточно для того, чтобы выдержать токовую нагрузку в 63 А.

Преимущества и недостатки

Сначала поговорим о достоинствах соединительной шины для автоматических выключателей. Итак, гребенка имеет следующие плюсы при монтаже электропроводки:

1. Более качественное соединение коммутационной аппаратуры. Если подключение перемычек представлено двумя концами провода в одном зажиме, то применение гребенчатой шины сокращает это значение в 2 раза, что положительно отображается на качестве контакта.
2. Как мы уже сказали, соединительная гребенка доя автоматов способна выдержать до 63 А. Сделать шлейф из провода, сечением 16 мм.кв. будет гораздо сложнее.
3. Разводка проводки в щите с применением распределительной шины выглядит более аккуратной, что видно на фото ниже:

Что касается недостатков, они следующие:

1. Не всегда возможно подключить автоматы от разных производителей. Дело в том, что различные фирмы могут выпускать модульные коммутационные изделия разной высоты. В итоге, отвод не всегда достает до разъема для подключения АВ меньшего размера.
2. Более проблематичная замена автоматических выключателей в щитке. Чтобы заменить один аппарат придется ослабить соединительную шину на всех разъемах, иначе поднять ее выше не получится, а без этого автомат не достать.
3. Если возникает необходимость добавления еще одного АВ в щиток, придется либо менять гребенку полностью, либо подключать его перемычкой, что негативно повлияет на эстетический вид электрощитка. К тому же при замене придется отключить напряжение на всех питающих линиях, что иногда весьма нежелательно, особенно на производстве.

Кстати, соединительная шина гребенка может использовать для подключения не только автоматических выключателей, но и УЗО, а также дифавтоматов. О том, как подключить данный соединитель в щитке, мы расскажем далее.

Правила установки и подключения

Для начала нужно отмерить нужную длину гребенки (если остаток в любом случае будет) и отрезать кусок, который вам необходим. Резать шину для автоматов лучше всего ножовкой. Рекомендуем вам сам диэлектрический пластиковый корпус отрезать с запасом в 1-2 см, что позволит защитить токоведущие части и предотвратить короткое замыкание. По краям также необходимо поставить заглушки или заизолировать торцы обычной изолентой.

После того, как подходящая длина будет отрезана, переходим к подключению автоматических выключателей гребенкой. Здесь все просто, шину нужно разместить вверху, вставить штыревые отводы в соответствующие разъемы и затянуть винты. В один из зажимов, крайний, нужно подключить вводной питающий провод.

Подробно процесс подключения рассмотрен на видео примере:

Если же вы используете соединительную гребенку с вилковыми отводами, для их подключения у некоторых производителей автоматов (Hager, ABB) предусмотрен отдельный разъем (находится снизу), к которому и нужно произвести монтаж. Наглядно этот момент продемонстрирован на видео:

Как видите, ничего сложного в установке и подключении однорядной соединительной шины нет, как минимум, на примере соединения однополюсных АВ. Что касается УЗО, дифавтоматов и двухполюсных выключателей, их подсоединение будет выглядеть немного иначе.

В этом случае нужно использовать двухполюсную гребенку. Фазные и нулевые отводы таких шин расположены через один, поэтому вам нужно в соответствии с маркировкой произвести подключение (каждый отвод в свой разъем), после чего надежно затянуть винтовые зажимы.

Вот и все, что мы хотели рассказать вам о подключении соединительной шины для автоматов. Произвести монтаж своими руками сможет даже неопытный электрик. Главное, учитывать предоставленные рекомендации!

Рекомендуем также прочитать:

samelectrik.ru

Гребенка — соединительная шина для автоматов

Автор Фома Бахтин На чтение 4 мин. Просмотров 811 Опубликовано 10 марта

Гребенка, шинная разводка или “расческа”, представляет собой медную пластину с выступающими “зубцами” – контактами под клеммы коммутационного аппарата или, в зависимости от количества полюсов, несколько разделенных изолированных друг от друга таких пластин прямоугольного сечения, заключенных в корпус, выполненный из диэлектрического материала, не поддерживающего горения – полиамида.

Шина для автоматов (в дальнейшем – гребенка) предназначена для подведения нужных полюсов питающего напряжения к нужным группам коммутационных аппаратов путем их параллельного соединения.

Другими словами, гребенка – современная альтернатива самодельным перемычкам из провода, позволяющая “шлейфить” при необходимости несколько десятков “автоматов” сразу! Причем, применение гребенки не ограничивается одними автоматическими выключателями – “шлейфить” с её помощью можно также УЗО, дифавтоматы – любые модульные коммутационные аппараты защиты, имеющие 1, 2, 3 или 4 полюса.

Пожалуй, одним из главных преимуществ использования шинной разводки является качество соединений. Если сравнивать соединение, скажем, “автоматов”, выполненное из кусков изолированного провода с аналогичным соединением гребенкой, то видно, что использование последней сокращает количество коммутационных соединений вдвое!

Ведь в отличие от проволочных перемычек, имеющих два конца (“пришел”-“ушел”), в клемме коммутационного аппарата задействован только один “зубец”, являющийся частью монолитной медной шины.

Говоря о преимуществах, нельзя не отметить сечение гребенки: стандартное её сечение 16 мм2 при “запитке” одним кабелем или проводом способно “держать” ток до 80 А и до 100 А – если при вводе питания используется два кабеля.

Опять-же, возвращаясь к привычным нам проволочным перемычкам, стоит заметить, что использовать при аналогичном их сечении для параллельного соединения “автоматов” довольно затруднительно. 16 мм2 – сечение “серьезное”, поэтому, на изготовление перемычек из провода уйдет много времени и сил.

Можно, конечно, использовать какой-нибудь гибкий провод с многопроволочной жилой, но в этом случае придется облуживать его места контактов оловом или опрессовывать, как того требуют Правила. Поэтому, в актив преимуществ шин для автоматов можно смело добавить еще скорость и сокращение трудозатрат при их монтаже.

Ну и наконец, еще такой немаловажный фактор, как внешний вид соединений. Трудно поспорить, что соединения в электрощите, выполненные гребенкой выглядят куда более аккуратно и эстетично, чем аналогичные соединения с использованием самодельных перемычек.

Это, пожалуй, основные “плюсы” шин для автоматов. Но, как и любое другое электротехническое изделие, гребенка тоже имеет свои недостатки.

На многих электротехнических форумах Рунета “кипят” нешуточные споры по поводу запитки вводных автоматов с использованием гребенки.

Если говорить об отечественных автоматических выключателях, то  подключение можно сделать следующими способами: либо “запитать” автомат “нетрадиционным” способом с нижних клемм, а с верхних распределить шиной по автоматам, либо подать питание на верхние клеммы, подсунув заранее опрессованный провод под “зубец” гребенки, этот способ подойдет лишь для проводов небольшого сечения.

Питающее напряжение принято подводить к верхним клеммам автоматических выключателей. Это связано, прежде всего, с безопасностью обслуживания электрощита электриком – во избежание ошибочного снятия отходящих проводов нагрузки. Многим, если не всем более привычна следующая схема: “питание” сверху, “нагрузка снизу”.

Кроме того, рекомендуется питающее напряжение подавать на неподвижный контакт коммутационного аппарата, а это именно верхняя его клемма. Не вдаваясь в подробности, можно сказать, что связано это с особенностью гашения дуги в дугогасительной камере. Если-же, нагрузка на автомате невелика, данную рекомендацию можно не учитывать.

Некоторые модели автоматов и других коммутационных аппаратов известных зарубежных производителей выпускаются с исполнением, уже “заточенным” под шинную разводку, имея помимо клеммы для провода, отдельную клемму для гребенки.

Еще один вариант запитки этих автоматов – использование специальной вводной клеммы, через которую на шину и подается питающее напряжение.

Пожалуй, действительно серьезным недостатком шинных разводок является неудобство при замене (или добавлении) автоматов, дифавтоматов, УЗО в электрощите, скоммутированных гребенкой, особенно, если речь идет о многополюсных коммутационных аппаратах.

Для качественной и безопасной замены, к примеру, одного из автоматов, “запараллеленных” гребенкой необходимо вначале снять её, обесточив весь ряд автоматов и, соответственно, нагрузку на отходящих группах автоматов.

Особой сложности это, конечно, не представляет, но существуют электроустановки, в которых по каким-либо причинам даже кратковременное отключение нежелательно, а то и вовсе недопустимо.

В этом случае обязательно следует заранее предусмотреть резервные автоматы в электрощите или свободное место для них на DIN-рейке с питанием от гребенки. Находящиеся под напряжением “зубцы” шины в целях электробезопасности необходимо заизолировать.

Как подключать автоматы и УЗО гребенками

---

Подключение автоматов гребёнкой

---

О мелочах!!!

---

remont220.ru

А вы соединяете автоматы с помощью гребенчатых шин?

Сегодня современные распределительные щиты состоят из большого количества автоматических выключателей, УЗО или дифавтоматов. Все эти защитные устройства необходимо правильно подключить и самое главное, чтобы это было надежно и безопасно.

Чем большинство людей объединяет несколько групповых автоматов? Правильно, самодельными перемычками из кабеля. Конечно, если все сделать аккуратно и качественно, то они будут служить исправно не один год. Но, как показывает опыт, что у большинства людей «руки-крюки» и это мастерство может привести к плачевным последствиям.

Вот несколько реальных примеров подключения автоматических автоматов в щитках с помощью перемычек из кабеля.

Ниже щиток от застройщика в новом 16-ти этажном доме. Так сделано в сотнях квартирах. Электрики застройщика не заинтересованы в качестве сборки щитков. В этом уже все и причем давно убедились. Поэтому перебирайте их.

Ниже еще один пример применения перемычек…

 Это фото мне прислали в ВК. Большой щит и собран на аппаратах Schneider Electric, но перед перемычками он не устоял.

Вот что может случиться с перемычками. Даже автомат расплавился!

Люди, если вы тратите большие деньги на аппараты защиты и хотите чтобы было все безопасно, то потратьте еще немного денег и купите гребенчатые шины. Обычно многие на этом экономят, чем подкладываю себе мину замедленного действия.

Гребенчатые шины, или как многие называют, гребенки сегодня продаются в любых магазинах электротоваров. Их выпускают разные производители и они бываю однополюсные, двухполюсные и трехполюсные.

Для подключения нескольких групповых автоматических выключателей применяют однополюсные гребенки 1P. Они легко режутся на нужные длины для разного количества автоматов и способны выдержать длительное протекание тока до 63А. Этого для дома вполне достаточно. Также они еще имеют диэлектрический пластиковый корпус.

Вот пример применения однофазной гребенчатой шины. Тут объединены три автомата в одну группу, а последующие четыре в другую.

Ниже уже эти две гребенки в одном общем диэлектрическом корпусе. Это очень удобно, надежно, а самое главное безопасно и без лишних движений в отличии от перемычек.

Для подключения нескольких однофазных УЗО и дифавтоматов применяют двухполюсные гребенчатые шины. Они отличаются тем, что в диэлектрическом корпусе находятся, разделенные между собой, уже две однофазные шины, но с увеличенным шагом в два раза.

Смотрите, для объединения нескольких защитных устройств нам нужно подключить «ноль» первого УЗО, затем перепрыгнуть через его фазный контакт подключить «ноль» второго УЗО и т.д. Здесь уже однофазная гребенка нам не подойдет, так как она замкнет «ноль» и «фазу» у всех УЗО. Поэтому тут применяется только гребенка 1P+N (двухполюсная). Сразу скажу, что трехфазная гребенчатая шина сюда не подойдет, даже если из нее выкинуть третью шину, так как шаг между язычками тут будет составлять уже три модуля. Я это подробно сейчас пишу, так как я уже немного устал объяснять как устроены такие шины заказчику (он не хотел тратить на нее еще 350 р.) и некоторым продавцам электротоваров. Меня очень удивило, что консультант мужчина соответствующего отдела в «Максидоме» и несколько девушек в других магазинах электротоваров впервые про нее слышали. Они же предлагали трехфазную гребенку попробовать переделать в двухполюсную.

Смотрите фото ниже и все поймете как устроена двухполюсная гребенчатая шина 1P+N.

Вот ее внутренности — две шины.

Вот пример применения 2-х полюсной гребенки. Ею объединены два УЗО. Это очень удобно и безопасно. А если таких защитных устройств стоит большее количество, то без такой гребенки думаю не обойтись.

Трехполюсная гребенка 3P применяется для подключения 3-х полюсных автоматических выключателей, а также для подключения однополюсных автоматов на разные фазы. В ней присутствуют уже три шины с шагом язычков в три модуля. Думаю тут все понятно после описанного выше.

Вот ниже пример применения гребенок 3P. Она находится во 2-м и 3-ем рядах. Во втором ряду она подключает два 3-х фазных и 6 однофазных автоматов. В третьем ряду она подключает два трехфазных и четыре однофазных автоматов. А теперь представьте если тут все три фазы раскидать перемычками из кабеля — что получится?

Если вы все-таки решили объединить автоматы с помощью перемычек из кабеля, то обязательно помните, что подключать к автомату два кабеля разного сечения нельзя, так как хорошо зажмется более толстая жила, а которая немного тоньше будет иметь плохой контакт. Это может привести к нагреву и оплавлению изоляции на перемычках, как на четвертом фото сверху.

А вы соединяете автоматы с помощью гребенчатых шин?

Улыбнемся:

Электрический ток не бьёт, он защищается.

sam-sebe-electric.ru
