Светодиоды CREE XML,XRC, XPE определяем подделку, сравнение
Готовя к выпуску обзор о светодиодном фонарике Solarstorm от Сергея он указал мне на один интересный факт, который заинтересовал не только его, но и меня. Так как я более ориентирован на светодиоды, мне эта тема показалась интересной. Ну и я попытался ее «раскачать» и посмотреть «что к чему». Оказывается, эта проблема уже висит в воздухе давно, особенно в европейских странах. Уверен у нас тоже сплошь и рядом одни подделки. Особенно видя, как полки наших магазинов заполонили китайские товары под видом качественного продукта. Большая часть материала — иностранные заключения, есть мои световые тесты. Мне только пришлось все перевести и кое-где вставлять свои комментарии. Писать буду от первого лица. Так проще и удобнее, за что прошу покорнейше извинить)
Начало разоблачений подделок LED CREE XM-L, XRC, XPE
А начало таких разоблачений началось еще в 2013 году, именно этим годом датируется большинство сообщений на зарубежных форумах, посвященных разнообразным светотехническим изделиям на светодиодах. Преобладающими, конечно же, являлись форумы по фонарикам. Их достаточно часто разбирают. Кто-то обращает внимание, а кто-то просто бросает это дело на самотек. Сразу скажу, не смотря на то, что большинство товаров на китайских-базарах ( и не только китайских ) выпускается именно на поддельных LED CREE XM-L, XRC, XPE — они имеют очень не плохие световые характеристики, первоначально заставляющие поверить в то, что внутри действительно диоды от известной конторы. Ну а если у Вас еще имеются и хорошие линзы, то могу заверить, что Вы никогда и не усомнитесь в «правильности» покупки.
Самыми распространенными подделками являются чипы от азиатских компаний — LB и Latticebright. Самое интересное, что господа из поднебесной подошли очень практично к этому вопросу, понимая, что хороший товар продается легко. Не поскупились и создали вполне удобоваримый товар, для тех, кто не знает «настоящего» CREE. Тех, кто осведомлен в этих вопросах уже не заставишь покупать подделки. Пройдено.
к оглавлению ↑Подделки LED CREE XM-L, XRC, XPE виды и типы, как подделывают
Никто не будет оспаривать тот факт, что подделка — это плохо. Особенно если сделанная на спех. В этом случае мы получаем низкое качество, малую эффективность. Большинство производителей понимают, что им не догнать Cree и ради продаж идут на разнообразные ухищрения, в частности подделывая знаменитый бренд. Но есть компании, которые преуспели в этом деле и отличить настоящий CREE от поддельного — практически невозможно. Одной из них является уже всемирно известная “Latticebright”, как бы смешно это не звучало). На фотографии Вы можете видеть отличие подделок от настоящих. И если первые «неизвестные» легко определяются по размеру кристалла, то с “Latticebright” проблема. Размер практически идентичен… Мы оставим в покое на некоторое время неизвестных плагиаторов, а рассмотрим “Latticebright” и оригинал Cree XM-L. Поиграем как в детстве в игру — найди 10 отличий. Сколько нашли? Не важно. Подскажу.
- Размер кристалла ( об это мы говорили ) он имеет меньшую длину и ширину.
- Токопроводящие дорожки у подделки на поверхности, у настоящего утоплены в монтажку.
- Количество люминофора. У настоящих его больше. Приглядевшись можно заметить, что нет «разделительных полосок.»
- Ну и самый интересный факт — три проводника (из золота) у основания в родных чипах имеют монтаж в виде точек. В поддельных отчетливо видны квадраты.
Для каждого диода есть свой порог нагрева. Мало-мальски производители пытаются еще на начальных стадиях отводить тепло от кристалла. В результате этого была придумана плата-звезда. Но нашим поддельщикам все-нипочем. «Мы разместим свои кристаллы даже на платах с Вашим брендом.»-думают нехорошие дяденьки и потирают руки в предвкушении прибыли.
к оглавлению ↑Подделки CREE XP-E
Ниже можно видеть не менее подделываемые диоды семейства XP-E. Слева — подлинник. Справа фэйковые. У настоящих внутри линзы около кристалла можно видеть выемки, у подделки их нет. У нормальных размер кристалла больше. У поддельных в одном из углов имеется отверстие, чего у настоящих мы не видим. При сравнении по светоотдаче — настоящие светят ярче при токе в 1,6 А, когда подделка не дотягивает до истинных даже при 2,2 А. При этом фэйковые имеют ужасный синеватый оттенок.
Посмотрим на еще один пример с точками
Ну и на последок — подделка, которую можно определить по плате. У настоящих Cree плата более толстая, многослойная темно-зеленого, серого цвета. У их «собратьев» белого. Ну и конечно размеры кристалла, которые не дадут Вам вдоволь насладиться долгой работой фонарика, т.к. быстро выйдут из строя.
к оглавлению ↑Видео — как отличить поддельные светодиоды от настоящих CREE XM-L
к оглавлению ↑
Как светят настоящие и поддельные CREE
Думаю комментарии излишни). Где какой-понятно без слов. к оглавлению ↑
Как самостоятельно определить подделку и настоящие светодиоды LED CREE XM-L, XRC, XPE
И все-таки, определимся с вопросом «Как самостоятельно определить подделку». Для неопытных это достаточно трудно. Поэтому и были предоставлены некоторые картинки выше, на которых акцентировано внимание наиболее часто встречающихся подделок. Придерживайтесь их, если Вам трудно определять. Ну и для самых любопытных можете прочитать этот раздел и почерпнуть еще не много больше информации о том, как самостоятельно отличать подделки CREE от настоящих.
Истинные светодиоды имеют следующие характерные признаки:
- XRC / XPC – 2 прямоугольника
- ХРЕ / ХРЕ – 3 прямоугольника (могут быть и по 0,9*0,9 и по 1,0*1,0 мм)
- XP-G – 4 прямоугольника
- XML – 6 прямоугольников
1Для самостоятельной отбраковки практически не обойтись без микроскопа или лупы. Можно и без них, но нужен хороший фотоаппарат с функцией макросъемки. Можно вообще без них. Если Ваши диоды пришли на плате, где явно нет надписи Cree, можно обойтись без этих приборов)). Сравнивая разделения прямоугольников вы можете легко найти подделку.
2Первичная оптика у CREE (линза) не имеет сколов и трещин. Ее поверхность полностью однородна и не имеет вкраплений или пузырей. Не жесткая.
3Пайка выводов очень тонкая. В настоящих чипах Вы не найдете больших пятаков, неровностей, большого количества припоя и т.п. ляпов.
Про остальные отличия я писал выше, рассматривая наиболее распространенные виды подделок по каждому из типов светодиодов.
к оглавлению ↑Почему не стоит использовать поддельные светодиоды. Чем чипы CREE лучше других
Писать об этом можно долго и много. Для простых обывателей достаточно будет посмотреть на отличия и самим сделать вывод в пользу настоящих диодов.
| Типы, виды | Срок службы,ч | Снижение яркости на 1000 часов | Светоотдача, лм/Вт | Цена | |
 | Истинные CREE | 50000 | 3% | 100 | |
 | Epistar, Bridgelux | 30000 | 4,8% | 70 | 1/2 от стоимости CREE |
 | Поддельные CREE | 22000 | 7% | 60 | 1/3 от стоимости CREE |
 | Другие светодиоды | 15000 | 9% | 55 | 1/4 от стоимости CREE |
Ну и конечно, захотелось посмотреть на официальную страницу самого известного поддельщика http://www.latticebright.com. Беглого взгляда достаточно, чтобы понять — практически вся линейка CREE представлена для заказа. Разница только в маркировке. Какой-либо более конкретной информации по чипам — мало. Только самое основное. Естественно покопавшись в интернете можно найти datasheet для любого диода. Но мне лень. Смысла не вижу. Достаточно только вот этого:
При 700 мА мы получим 260 люмен с учетом цветовой температуры. Холодная температура. За счет цветовой температуры они еще не много разогнали световой поток, пускай и визуально.
Выводы по сравнению CREE и подделок
Что сказать? Да, рынок подделок велик. Есть откровенные негодные чипы. А есть LatticeBright. Посмотрел не один урезанный Datasheet и что могу сказать — по факту это самостоятельный продукт. Ни один из параметров не подпадает под характеристики, которые нам преподносит Cree. Но в любом случае он остается на достаточно высоком уровне ( хоть и не превосходит чипы брэнда ). Как говорится — китайцы решили сильно не заморачиваться, а оставить только внешнее сходство. Как мне кажется, сделано это для того, чтобы создать конкуренцию ведущей корпорации, пускай и таким образом. А ведь если приложить не много голову и создать свой вид с характеристиками, подобными сегодняшним, то можно было бы создать конкуренцию. Стоимость чипов LatticeBright дешевле почти в два раза. Света меньше, но за такую цену сойдет. И синий оттенок убрать бы))) Думаю, для определенных световых решений можно было бы использовать их. Вопрос в другом — когда вы приобретаете приборы с «заявками», что там стоят диоды CREE, то хотите их там видеть. Если нет, то не приятно, что обманули…
Господа китайцы, сделайте на основе тех чипов (что выдаете за CREE) свой продукт с аналогичными характеристиками и люди будут брать. И брать осознанно. А так… не далеко и до судов и реальных сроков. Воровать не хорошо. Даже если это только облик.
Ну а теперь все дружненько побежали проверять свои приборы на подделку)
Как выбрать фонарик. Что такое люмены, канделы, тинт, бин, цветовая температура, Cree T6 и прочее.
Выбираем фонарик: все секреты простым языком.Что такое светодиод Cree T6? Как обманывают производители фонариков? В чем фокус фонарика с фокусом? Выбрать хороший светодиодный фонарь: карманный, или яркий и мощный может оказаться не так-то просто и я постараюсь максимально облечить эту задачу.
Рабочие купоны и промокоды на aliexpress на март2020 смотрим тут!
В этом тексте я простым языком расскажу про базовые термины.Вы же не будете выбирать машину, не понимая разницу между автоматом и механикой?
люмен | кандела | цветовая температура | тинт | бин | драйвер | cтабилизация, терморегуляция и степдаун | типы фонариков | разница между светодиодами | самый емкий 18650 аккумулятор
Еще этак в 2015 году если вы хотели купить хороший светодиодный фонарик с яркостью в 1000 люмен, то нужно было выложить не меньше этак 100$. И вот, спустя 4-5 лет ситуация кардинально изменилась. А старые модели безуспешно продают еще по тем ценам (см картинку ниже)
Эта яркость стала ну вот совершенно обычной и вполне посильной для бюджетных фонариков порядка 15$. К слову, самый яркий фонарик в мире сейчас светит уже под 100 000 люмен (Imalent MS18). Конечно, простейшая математика уличает производителя во традиционном приукрашивании характеристик и представители компании-производителя уклоняюсь от обсуждения этого на крупнейшем международном фонарном форуме. Тем не менее, порог в 50 000 люмен (см обзор Imalent MS12) перешагнули, что сравнительно недавно казалось немыслимым.
«Хороший» я отдельно выше выделил потому что и тогда и сейчас на алиэкспресс навалом всяких убогих поделок, которые сулят 100500 люмен всего за 10$. Это, к слову, справедливо и для акков. Вчера вот держал в руках 12000mah аккумы -)
Итак, покупателю надо купить современный светодиодный фонарь на алиэкспресс. Заходит он в поиск и видит просто прорву всяких разных моделей. Сидит и чешет репу, а что купить-то? Там люмены какие-то, тут канделы. Покупатель решает не париться и просто выбрать самый популярный фонарик на алиэкспресс. Сказано-сделано. И вот спустя месяц в мире становится на одного обладателя стремного зумовика больше.
 |
Есть, разумеется и другая крайность.
 |  |
Надеюсь мое руководство поможет вам удержаться от покупки, о которой потом придется сожалеть. Поверьте, сейчас есть возможность купить вполне хороший и недорогой фонарик абсолютно для любых целей.
Если же какие-то вопросы остались — пишите в комментариях, помогу с выбором или дополню\поправлю текст. Итак, давайте приступим.
Светодиодный фонарик. Как правильно выбрать.
Что надо знать чтобы выбрать хороший фонарик. Постараюсь рассказать простым языком.
Яркость = Люмен
Что нужно понимать:
1) Яркий, мощный фонарик не значит дальнобойный. Понятно что прирост яркости увеличит дальнобойность. Но решающую роль тут играет связка из оптики и светодиода. 500 люмен от правильной связки могут светить дальше чем 5000. Ближайшая аналогия — грузоподъёмность и скорость в автомобилях.
Так что, за редкими исключениями в виде поисковых фонариков, фонарик яркий или дальнобойный. И не факт что вас устроят габариты моделей, сочетающих-таки эти обе характеристики. Эти два справа: Mateminco MT70 и Imalent RT70 еще и не самые большие.
2) Чем приличнее бренд, тем больше шансов что вы получите заявленное в спецификациии и наоборот.
Покупка безымянного (как вариант г*внофаера) фонарика на ali сулит простейший обман — «светит на 1500, напишем 2000\3000\5000люмен», у приличных же брендов практикуется другая хитрость.
Максимальная яркость там указывается для турборежима. А его продолжительность маркетологи компании предпочитают считать как-то так: «в турбо он жрет 5А, аккумулятор у нас 2500mah, значит пишем полчаса».
Справедливости ради, ряд производителей сейчас честно пишет что-то типа 2000->1000 (1мин + 70 мин). Тут указывается яркость и продолжительность работы в максимальной яркости и то же самое для уровня, на который яркость сваливается с турбо.
И, да, яркость в турбо обязана упасть. По заданному в драйвере промежутку времени или срабатыванию терморегуляциии. Это падение называется «Степдаун».
Турбо своим названием подразумевает кратковременною работу на максимуме возможностей. Только вот падение может случится через минуту и вы успеете все рассмотреть. А может, как с дорогим и пафосным nitecore Mh33на 1\4 где-то за 2 секунды. Технически заявленная яркость есть, а по факту ее нет. Как правило, фонарик нормально работает именно на том режиме, куда падает с турбо. Вот эту яркость и берите как нормальную рабочую, по ней и судите что может фонарик.
Так что если вы видите какие-то сумасшедшие цифры яркости, если продавец в охотмаге дует вам в уши что отдача от света фонарика будет едва ли не как от ружья, спросите у него про длительность этого турбо. А то есть такой обиходный термин «турбопых».
Тут я зашел на территорию другой темы, терморегуляции и степдауна. О них детальнее позже.
Из хорошего. Для фонариков порядка 1000люмен вранья насчет яркости ждать не стоит (я про нормальные бренды). Технологии достигли такого уровня, что такая яркость достигается без малейших проблем. Лукавят тут уже со стабилизацией, про которую речь опят-таки пойдет дальше.
3)Для большинства бытовых нужд вам на самом деле хватит тех же 1000 люмен турбо и 600-700 люмен относительно постоянной яркости. Сейчас эти цифры не впечатляют, но поверьте, так оно и есть. При чудовищном количества прошедших через мои руки фонариков, я 5 лет обхожусь 300 люмен карманным фонариком на 14500 литии. Этого вполне хватает для того чтобы посветить по сторонам во время вечерних прогулок.
как пример, вот свет самого популярного фонарика на алиэкспресс (из приличных) Convoy S2+ 6500K 4×7135. Где-то порядка 600-700 люмен. Вроде бы немного, но в пределах полусотни метров вам хватит за глаза. Заодно тут отлична видна разница в цветовой температуре, о которой речь пойдет далее.
 |  |
5) Некоторые, особенно хитровыдуманные производители считают яркость без учета потерь на оптике. А то и просто «так, при токе в 4А этот светодиод должен выдавать 1500люм, так и напишем». Но это специфический случай, который я тут упомянул просто чтобы значил что и так могут.
Дальнобойность = Кандела
Что нужно понимать:
1) Есть дальнобойность и есть полезная дальнобойность. Ну, по крайне мере для меня.
Тут хитрость в том что как и яркость, дальнобойность по ANSI (это я беру вот лучший случай). Так-то уже радует сам факт подсчета по какому-никакому стандарту. Вот только 500м ANSI дальнобойность означает что на расстоянии в 500м фонарик даст яркость в 1 люмен. И толку тогда от такой гомеопатический яркости? Вот и оказывается что реально полезная дальнобойность может быть заметно меньше, этак 350м. Поэтому я в своих обзорах всегда стараюсь выделить отдельно именно полезную дальнобойность в двух видах: а) с хорошей детализацией и яркостью б) ну чтоб хоть ПАЗик от слона отличить.
С учетом разрешающей способности человеческого глаза и большинства ситуаций когда вам нужен дальнобойный свет, если фонарик хорош светит на дистанции в 300-400 метров, то этого достаточно.
2) Светораспределение.
Чем дальнобойнее фонарик, тем менее он удобен для работы вблизи и наоборот. В исключительном большинстве случаев дальнобойность достигается сочетанием специфического светодиода с глубоким гладким рефлектором. В итоге получается вот такая картинка. В центре очень ярко, по бокам — тьма египетская. Вот вам пример работы неплохого дальнобоя на короткой дистанции.
На светораспределение исключительно сильно влияет тип светодиода и рефлектора.
При прочих равных.

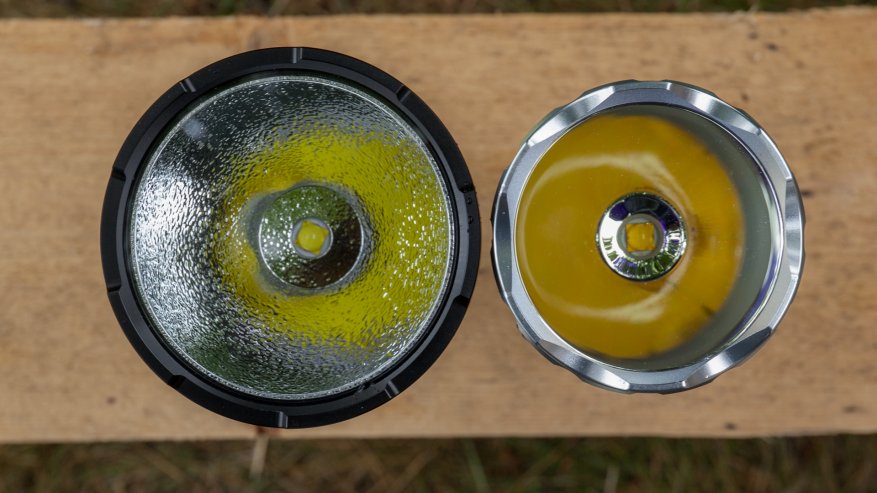

1) Гладкий рефлектор дальнобойнее текстурированного. (и как я уже говорил, менее удобен вблизи)
2) Меньший по размеру светодиод (XHP35) даст на одинаковой яркости больше кандел чем большой и яркий (XHP70). Простой пример — прокачивайте литр\сек через небольшой шланг и через шириной в запястье. Где струя будет бить дальше?
3) дедомленный светодиод (т.е. со снятым силиконовым куполом) будет давать еще больше кандел. яркость будет чуть меньше. Дедомленный обозначается HI (high intensity)\ с куполом HD (hi density).
Сейчас самый лучший светодиод для дальнобойного фонарика — дедомленный XHP35. Относительно неплохой — XPL-HI. Если фонарик, к которому вы присматриваетесь, построен на XM-L2, то лучше поискать что-то современнее. Хотя, справедливости ради, и тут есть хорошие модели. Например тот же Maxtoch Shooter 2x
 |  |
Как далеко светит современный мощный дальнобойный фонарик? Реально они светят где-то на 1-1,2км. Отличные примеры — Thrunite TN42, Acebeam T21\K70\K75, Olight Javelot Pro.
Есть пара моделей дальнобойнее, но таскать 3кг дубины вам будет неудобно, это просто форумная хотелка.
3) На дистанции этак в 300м мощный топовый дальнобойный фонарик будет работать на 20-30% мощности, а какой-то обычный на 75%. Соответственно, последний быстрее и разрядится. Правда, наверняка, и стоить он будет меньше.
4) В одном и том же корпусе и на одной и той же яркости более теплый свет будет более дальнобойным. Холодный свет отлично отражается от всякой пыли и капель в воде, изрядно сьедая дальнобойный потенциал. Вспомните какого цвет у вас противотуманки в машине? И тут мы пришли к следующему разделу.
Кельвин = Цветовая температура.
Начну на примере фонариков convoy
полный сравнительный обзор всех моделей convoy — полезно для ознакомления, если вы вам нужен простой, но все же недорогой и приличный фонарик. Ассортимент Convoy покрывает все нужды и вам не придется переваливать за порог 50$.
На странице того же S2+ можно увидеть вот такие вот цифры.
Если упростить, то строчка«испускаемый цвет» указывает на цветовую температуру. Чтобы быстро ориентироваться — 1А максимально холодный, 7А максимально теплый.
Тут полезно изучить два прямо относящихся к теме слова.
Бин. Биновка светодиодов – это и процеcс (и результат) сортировки светодиодов на группы по яркости и цветовой температуре.
Тинт — оттенок света внутри одного бина. Зеленит там свет или слегка уходит в красноту.
Самая популярная марка светодиодов, Cree ранжирует их на девять групп, с 0 по 8.
0-2 – холодный свет от 5250К) | 3-5 – нейтральный (3750-5250К) | 6-8 – теплый, ниже 3750К.
Каждая группа где-то в пределах 500К, + есть дополнительные подгруппы A-B-C-D. Цифра указывает на оттенок, который и называется тинт.
По большому счету, если вы не фонарёвщик, то заморачиваться с бинами и тинтами смысла нет. Достаточно просто узнать что такая штука есть.
Так что если вам надо выбрать фонарик convoy на aliexpress, в Convoy official store вы увидите эту таблицу
то просто переведите глаз на цифры ниже.
U2-1A 6500-7000K T6-3B 5000-5200К T6-4C 4300-4500K T5-5B 4000-4200K T4-7A 3000-3200K
Вот и все, температура прямо указана в Кельвинах, заморачиваться с расшифровкой цвето-яркостных бинов не надо. А с учетом того что все кроме Саймона (Главный Торговец Конвоями) дают от силы выбор между одним вариантом нейтрального (NW) и одним холодного (CW) света, то вам все эти цвето-яркостные бины вообще не впились.
А вот, собственно и вопрос про то, что же такое LED T6 светодиод, как их называют на aliexpress.
Ответ прост.
НЕТ такого светодиода как T6!?
Это все равно что называть модель ружья «дробь 6й размер».
Т6 это всего лишь одна группа яркости и не более того. Разумеется, если вы хотите купить фонарик с, где в описании значится «Т6 светодиод», стоит рассчитывать что вы получите какую-то подделку с жутчайшим синим светом за порогом в 7000К. Яркость в таких моделях как правило на превышает этак 400-500 люмен.

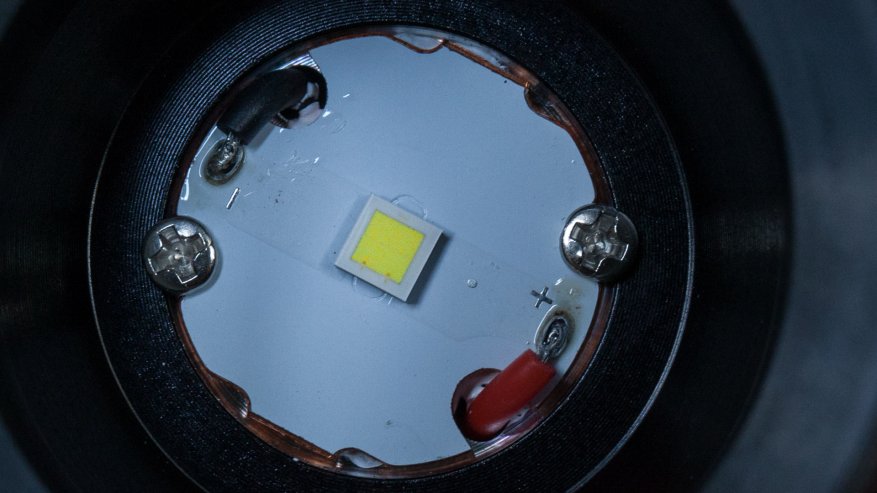

Настоящий Cree XML2 подделка в зумовике.
 |  |
Да, коли тут встретили эти цифры, расскажу о том что значит для Convoy 7135.
[ 7135 — это стабилизаторы тока. Чем их больше, тем больший ток будет подаваться на светодиод и ярче будет светить фонарик. Вроде бы вот оно — бери больше, тот же 8х7135 и радуйся. Ан нет — чем ярче тем быстрее греется и тем быстрее разрядится аккум, уронив яркость ( вы же не ждете за 10-15 баксов полной стабилизации яркости?). Лично я для того же S2+ всегда ограничиваюсь 4х7135 и мне этого более чем хватает. ]
Фактически, самое главное что нужно знать про цветовую температуру:
1) За редкими исключениями, чем теплее свет, тем меньше яркость. Производители гонятся за большИми цифрами в спецификации, поэтому в большинстве случаев ставят холодный светодиод. Покупатели или не в курсе разницы, или не имеют возможности выбора. Возможность выбора между CW\NW — показатель хорошего отношения производителя к покупателю.
2) Чем теплее свет, тем больше пробивная сила. И это может значительно свести на нет эту разницу в яркости. Особенно хорошо разница между холодным 6500К и теплым 3000К светом проявится в дыму\пыли\тумане. Недаром тем же пожарным нужен именно теплый свет. Да противотуманки вспомните, в конце-концов. Все хорошие дальнобои выполнены в нейтральном свете.
Вот вам исключительно наглядная картинка. Convoy S2+ в трех цветовых решениях, 4200\5000\6500K.
отчетливо видна разница в яркости. С одной стороны, 6500K явно ярче, с другой — холоднючий свет явно не так приятен на глаз. Лично мне по душе вариант в центре. 5000К не так желтит, при этом существенного провала по яркости нет.
Стабилизация и терморегуляция
 |
Стабилизация
сохранение яркости постоянной по мере падения заряда аккумулятора.
Если покупать бюджетный фонарик, то скорее всего яркость будет падать так. Впрочем, на средних режимах 1% падение за 5 минут не так и страшно, глаз этого не заметит. Вот для примера — самый популярный недорогой фонарик с алиэкспресс convoy S2+  Яркость Convoy С8+ XPL-HI c бискотти драйвером на 100% выглядит гораздо хуже.  | А фонарик по-приличнее, с большей вероятностью будет давать гораздо более приятный график полной стабилизации яркости. Как включите в одном режиме, так и будет светить. Разве что перейдет на уровень ниже по мере разряда. Хотя и выбор недорогой модели может приятно удивить. Вот, например, Convoy S11  Сейчас тот же Fenix, к слову, дают на упаковках графики, по которым можно оценить стабилизацию. В целом, как и говорил — чем приличнее бренд, тем больше шансов что стабилизация будет полной. И об том тоже стоит спросить, если вы покупаете фонарик в оффлайне.  |
Терморегуляция — регулирование яркости в зависимости от уровня нагрева фонарика.
«пила» — явный пример плохой терморегуляции. Фонарик греется, яркость падает. На этой яркости тушка охлаждается и яркость снова прыгает вверх. В итоге получается дебильная чехарда. Купив фонарик Klarus, с большой вероятностью вы получите именно такую вот пилу- это такая фишка производителя. Вот вам пример графика с охлаждением и без. Кроме этого, тут виден адовый зазор между turbo и high. Тоже, любимый Кларусом косяк.  | Хорошая терморегуляция, это когда при охлаждении яркость или переходит на полностью стабилизированный (в идеале) уровень выше чем high (верхняя картинка — Lumintop ODL20C) или продолжительно турбо увеличивается ( нижняя картинка). Последнее я нахожу более практичным. Работа на близком к турбо уровню будет радовать вас хорошей яркостью и дальнобойностью, но неизбежно сделает ее короче — жрать-то фонарик будет больше.
  |
|
|
1) в дешевых фонариках в большинстве случаев нет терморегуляции. Так что есть шансы того что его просто нельзя будет держать в руках (если это какая-то сравнительно мощная поделка). 2000 люмен в размере convoy C8 просто раскочегарят его так что без перчаток и не удержишь. А помимо рук чрезмерный нагрев крайне вреден для аккумуляторов. у меня вот так как-то раз сдох недешёвый vtc6. А может дойти и до худшего.
2) Логично что в помещении фонарик нагреется быстрее чем на открытом воздухе. А если там зима и ветер, то разница может быть колоссальной.
В Convoy L6, хоть это не пример дешевой поделки, тоже нет терморегуляции. В силу хорошего питания фонарик способен держать максимальную яркость очень долго, но при этом вам придется смотреть на фонарик со стороны. Удержать его в руках не получится.
 |  |
Итог: важно не только как ярко светит фонарик, но и:
а) как долго он будет светить на этой яркости | б) как он будет светить потом.
Толку-то вам от впечатляющей яркости, если она длится секунды?
Рефлекторы, ТИР-оптика, фонарики с зумом.
Основное я уже объяснил:
с одним и тем же светодиодом и на одном и том же режиме фонарик с гладким рефлектором будет светить дальнобойнее текстурированного, глубокий рефлектор дальнобойнее мелкого. В принципе, даже в таких размерах можно добиться прироста дальнобойности за счет наличия какого-то дальнобойного светодиода. Неплохой пример — Convoy S3 XPL-HI
Разумеется, дальнобойный свет будет неудобен вблизи, а ближнебойный не пробьет вдаль.
Фактически, это все что вам нужно знать про влияния рефлектора при выборе фонарика.
ТИР-оптика. Если совсем упрощённо, то ТИР-линза лучше контролирует световой поток. Как правило ТИРки ставят чтобы обеспечить приятный размытый свет вблизи. Ярким примером тут является народный Skilhunt H03
При наличии желания и прямых рук, богатый выбор позволяет поставить на фонарик именно ТИРку с необходимым вам углом рассеивания. Как оптика, ТИРки бывают ну очень красивые. Например в Fenix E16 центральная гладкая часть формирует узкий пучок света, в то время как усеивающие периметр микролинзы дают хорошую засветку. В итоге крохотный фонарик дает приятный по светораспределению свет.
Как правило угол света от ТИРок можно подобрать от 10 до 120 c лишним градусов.
 |  |
Бывают целые блоки из ТИР-линз
в большинстве случаев, ТИР-оптику ставят для достижения максимального рассеивания света. Собственно — «флудер» как категория фонариков так и переводится как заливающий.
Справедливости ради, люди, которых заботит наличие или установка ТИР оптики, уже и так знают что это и зачем.
А вот и самая мякотка. В силу своей цены и красивых маркетинговых цифры самый популярный фонарик на алиэкспресс в 2019 году, такой же как и 5 лет назад — мерзкий зумовик.
Китайцы щедры, обещают ни много ни мало на разных версиях. Казалось бы есть возможность выбрать фонарик едва ли не с любой яркостью :T6 4000 лм L2 8000 лм V6 10000 лм
Понятно что в реальности вы получаете г*но. Тут нет ничего. Нет:
1) Нормального светораспределению. На ближнем конце вы получаете тусклый круг. На дальнем крохотный квадрат с прожилками.
2) Теплоотвода.Впрочем это компенсируется тем ….
3) Нет нормальной яркости, тут не будет больше 300люм вT6 версии. Покупка старших версий — развод, потому что за 13 баксов можно купить тот же конвой.
4) дальнобойности. На дальнем фокусе он светит также как самый дешевый S2+. Казалось бы почему? Да потому что асферическая линза дает дичайшие потери яркости при выдвижении линзы вперед.
Зато есть синюшный свет и адовое ШИМ-мерцание на младших режимах.
смотрите сами. Этот дешевый светодиодный фонарик светит одинаково мерзко на любой дистанции и на любом положении фокуса.
Convoy C8+ XPL-Hi 6500k  | Ultrafire T6  | Convoy S2+ XML2 4×7135 6500k  |
Хотя, за 3 бакса его вполне можно бросить в бардачок машины как аварийный, что есть то есть.
Впрочем, если зум-система реализована с ТИР-оптикой (например серия FD у Fenix или более доступный Яркий Луч Falcon), то тут потерь яркости почти нет и такой фонарик близок к универсальному.
 |  |
Последнее что осталось сказать — аккумуляторы и зарядки. и тут надо знать одно.
сейчас, в 2019 году cамый емкий 18650 аккумулятор — 3500mah. никаких 7000-12000 и близко не существует. Как правило, чтобы узнать реальную емкость такого аккума, надо отнять нолик в конце.
если вам нужен емкий аккумулятор для фонарика с алиэкспресс, то в 9 случаях из 10 вам хватит вот этой перепаковки NCR18650B. Емкость 3200-3300, есть плата защиты.
Если фонарик потребляет этак от 5А (т.е условно от 1500люмен), то стоит озаботиться покупкой любых высокотоковых, скорее всего вам все равно подсунут перепаковку чего-то хуже, но по току хватит.
что важно знать. есть Samsung, Sony, Sanyo-Panasonic, LG. Все. никаких там ультрафаеров, трастфаеров и прочего (особенно с fire в конце названия). Что там за химия внутри, непонятно. Равносильно нет никакого смысла покупать втридорога аккумуляторы Nitecore\Fenix\Olight. Вы заплатите вторую цену за термоусадку с логотипом. Ячейка-то внутри будет из тех же что привел выше.
 |  |
Последнее, о чем стоит упомянуть. Я часто сталкивался с фразой типа «а какой сейчас самый яркий и дальнобойный фонарик на алиэкспресс? Хочу купить!» И если я достаточно хорошо изложил все, то вы поняли, что в подавляющем большинстве случаев — яркость обратна дальнобойности. Но! Есть категория фонариков, которые все-таки сочетают эти характеристики. Это — поисковые фонарики. Как правило, сейчас они построены на базе огромного гладкого рефлектора и дедомленного XHP70 светодиода, который выдает в форсированном режиме порядка 6000люм. И такая связка дает свет с достаточной боковой заливкой чтобы было относительно удобно работать вблизи. При этом на максимальной яркости дальнобойность будет хоть и ниже топовых дальнобоев типа Acebeam T21 или Olight Javelot Pro, но далеко за пределами того что вам обычно требуется. А так как обычно такие фонарики работают на 4х18650 питании, то довеском вы получаете отличную продолжительность работы и полную стабилизацию.
На мой взгляд, лучший поисковый фонарик на рынке — Mateminco MT70. Потрясающий фонарик с какой стороны не посмотри. Если 100$ для вас слишком много и светить на 800м вы не собираетесь, то разумным бюджетным решением будет покупка Convoy M3 с гладким рефлектором. В компактном карманном размере вы получите максимум возможного за весьма скромную сумму.
 |  |
 |  |
Вот, смотрите
400м | 175м |
До кучи есть еще и видеоверсия всего вышеозвученного, с большим количеством иллюстраций. Если тема фонариков вам интересна — подписывайтесь на мой канал c обзорами фонариков на utube.
Если говорить об интересных и достойных бюджетных моделях, то я считаю что сейчас это:
Convoy S11 как среднебойный фонарик с приличной яркостью и полной стабилизацией на 26650 питании
Convoy S12 как его аналог с 21700 питанием и более заливным светом
Convoy M3 — по настоящему яркий и при том доступный по цене фонарика
Convoy M21A прокачанная и более яркая версия народного дальнобойного фонарика Convoy C8+ с 21700 питанием
Convoy M21B что-то среднее между среднебоем и дальнобоем
sofirn C8G — 18650 дальнобойный фонарик (если важная цветовая температура то вместо него сгодится Convoy C8+)
Sofirn SP40 недорогой 18650 налобник со встроенной зарядкой
В оффлайн магазинах тоже продают фонарики, но на эльдорадо это будет ужас, в то время как в Ситилинке ситуация намного лучше, тут продается «яркий луч», который в старших моделях, своих собственных, исключительно интересен. мой карманный фонарик и налобник — «Яркий луч». А я могу выбрать себе любой, в общем-то. в буквальном смысле любой. это не чтобы повыпендриваться, а чтобы показать что ЯЛ реально достойная компания.
в более дорогом сегменте есть намного большее количество приличных моделей, приводить которые тут смысла нет из-за их числа. Но многие из перечисленных выше стоит кардинально меньше и при этом разница в цене намного больше разницы в функционале. То есть, экономия много, вы потеряете несущественно.
Ну вот и все. Надеюсь что этот труд не пошел впустую. И теперь, если вы хотите выбрать фонарик, то знаете на что обратить внимание и какие вопросы задавать чтобы не выкинуть впустую деньги и получить именно тот фонарик, который вы хотели купить.
Если какой-то момент остался нераскрытым, пишите — добавлю. Да и так, постепенно буду добивать и переструктурировать этот текст, чтобы в конечном итоге он был максимально нагляден и понятен
Важно!
Теперь, когда вы понимаете что к чему, можно посмотреть и на подборки фонарей, где есть уже конкретные модели для каждой из ситуаций: дальнобойные фонари, налобные, наключники и так далее. Полный список подборок тут. И, что немаловажно — там же находятся свежие купоны и промокоды на алиэкспресс 2020г. Даже если вы захотите купить что-то другое, то это поможет вам сэкономить.
Характеристики светодиода cree xhp50 — LED Свет
Светодиод Cree XLamp XHP50
Производители фонарей и их комплектующих из года в год представляют публике новые модели, чем не перестают удивлять пользователей с самых разных уголков планеты.
Как правило, представленные новинки намного превосходят предыдущие экземпляры как в плане характеристик, так и в соотношении цена/качество.
Ведь с каждым годом технологический прогресс неустанно движется вперед, совершенствуются методы производства и, соответственно, улучшается качество выпускаемой продукции.
Обратите внимание
Не так давно, американская компания Cree Inc.порадовала пользователей выпуском светодиода Cree XLamp XHP50. Хоть данная модель на сегодняшний день уже и не является свежайшей новинкой, это не мешает ей удерживать лидирующие позиции на современном рынке светодиодов.
Данный светодиод работает на совершенно новой платформе CS5, которая является собственной разработкой компании Cree. Главными особенностями данной платформы являются:
- Низкая себестоимость. Для производства диодов данной модели требуется минимум ресурсов и материалов, соответственно, цена на это устройство сравнительно небольшая. В частности, удалось сэкономить на материалах благодаря применению новой системы охлаждения, которая позволяет отказаться от массивных радиаторов.
- Увеличенный срок службы. Светодиод XHP50, разработанный на платформе CS5, по заявлению производителя работает до 50 000 часов при температуре окружающей среды около 20°С, и примерно 35 000 часов при экстремальных температурах (до 105 °С). К тому же, использование новой платформы позволило уменьшить влияние температуры на плотность светового луча. Таким образом, исходящий луч не тускнеет, не моргает и не пропадает при длительной эксплуатации в экстремальных условиях.
- Увеличена плотность светового потока. Также, новая платформа позволила максимально эффективно использовать подаваемый заряд, обеспечивая пользователя должным уровнем яркости. Таким образом, при мощности 19 Вт эффективность светового потока составляет 2546 лм.
Следует отметить, что при использовании данного светодиода в совершенно идентичных устройствах, было замечено, что прибор с диодом XHP50 проработал на порядок дольше, так как его температура была намного меньше, соответственно, диод изнашивался намного медленнее.
Также к особенности данной модели можно отнести тот факт, что в светодиоде CreeXHP50, при площади корпуса 5х5 мм присутствует целых 4 кристалла размерами 1,5х1,5 мм.
Это позволило получить безупречные характеристики светового потока без увеличения рабочей площади светодиода.
Подобное применение нескольких кристаллов не было бы осуществимо без применения инновационной системы охлаждения, которая позволила отказаться от громоздких радиаторов.
К тому же, благодаря применению соразмерных плат, светодиод XLamp XHP50 на платформе CS5 является взаимозаменяемым с моделями серии XM-L2, что позволяет без особого труда и при наличии должных навыков, заменять один светодиод другим.
Для того чтобы понять, насколько же представленный светодиод хорош, рекомендуем ознакомиться с его детальными характеристиками, которые представлены ниже:
| Характеристика: | Ед. измерения: | Показатель: |
| Макс. световой поток | Лм | 2546 |
| Макс. эффективность | Лм/Вт | 149 |
| Макс. рабочая температура | °C | 105 |
| Длительность эксплуатации | Час | 50 000 |
| Угол свечения | Градус | 120 |
| Макс. ток (образец 6В) | mA | 1500 |
| Макс. ток (образец 12В) | mA | 3000 |
| Макс. обратное напряжение | В | -5 |
Благодаря таким характеристикам, светодиод CreeXHP50 обеспечивает увеличение светового потока ровно в два раза по сравнению со светодиодами предыдущего поколения, сохраняя надежность, присущую всем продуктам компании Cree. Также, как результат использования новой платформы, мы можем видеть, что себестоимость устройства находится на доступном для большинства потенциальных пользователей уровне, ввиду того что в новом диоде XHP50:
- снижено на 75%;использование алюминия,
- уменьшена на 90% печатная плата;
- уменьшено на 80% использование материалов для создания линзы;
Светодиод Cree XHP50 представлен в современном корпусе и выпускается в двух конфигурациях: 6-и и 12-ти вольтовой. Также у данного диода существуют две модификации с размером 7х7 и 3,45х3,45 в вариантах HD (High Density) и HI (High Intensity). Это позволяет крупным производителям фонарей подбирать такой диод, который больше всего подойдёт под фонарь по габаритам и мощности.
Светодиод Cree XHP50 не является последней моделью на данной платформе, так как инженеры компании Cree постоянно совершенствуют конструкцию диодов, улучшая их показатели яркости и долговечности.
А ввиду того, что основная стратегия компании Cree направлена на оптимизацию изготавливаемой продукции, то мы наверняка в ближайшем будущем увидим ещё более эффективные светодиоды на этой же платформе.
Источник: https://fenix-ua.com/blog/svetodiod-cree-xlamp-xhp50/
Характеристики светодиода Cree XHP50
Разберем подробно технические характеристики светодиода Cree XHP50, который заменил устаревший Cree XML U2 T6, которые последние пару лет пользовались большой популярностью в светодиодных лампах для автомобиля. Их устанавливали в ближний, дальний свет, противотуманки. В головном свете обеспечивали приличную светотеневую границу.
Конечно, китайцы XML U2 и T6 приписывали огромный световой поток в 2500 Люмен на 2 светодиода. Многие в это охотно верили, ведь светодиоды не могут светить слабо. Конечно можно получить 2500лм с них, но только при хорошем охлаждении большим радиатором в 1 кг, или жидким азотом. Об этом нюансе китаец умалчивает, хотя азот можно заменить открытым космосом, там тоже прохладно.
Так же выпускались модели с пассивным охлаждением, то есть без вентилятора. Преимущественно это был гибкий радиатор в виде петелек-лепестков плетеных из проволоки. История повторяется, автомобильной лампе головного света на 2 чипах ХНР50 приписывают световой поток в 3000лм.
Характеристик XHP50
Новый диод на плате от старого XM-L
Для повышения совместимости с изделиями на старых диодах, размеры оставили прежними 5х5мм. По характеристикам Cree XHP 50 похож на Philips MZ , примерно одинаковый световой поток и равная мощность 8,4W. Питание Кри XHP50 реализовано для двух напряжений 6V и 12V.
| Параметр | XML U2 | Cree XHP50 | Philips MZ |
| Световой поток, Люмен | 300-320 | 635-1200лм | 800-1150лм |
| Мощность номинальная | 2 Вт | 8,4W | 8,4W |
| Максимальная мощность в теории | 10Вт | 18Вт | 14,4Вт |
| Нагрев кристалла | 150° | до 150° | до 135° |
| Длина и ширина, мм | 5×5мм. | 5×5мм. | 4,2х4мм. |
| Угол свечения, градусов | 125° | 120° | 120°-140° |
| Толщина диода | 3мм | 3,58мм | 0,6мм |
| Работа в режимах выше номинальных не гарантируется, максимальный показатель теоретический, может быть достигнут при хорошем охлаждении, например жидким азотом.Световой поток указан при температуре кристалла 85°. |
Особо хочу заметить разную толщину светодиодов Cree XHP 50 и Philips MZ:
- она составляет 3,6 мм и 0,6 мм. соответственно;
- Philips MZ 3,6мм / 0,6мм = в 6 раз тоньше чем Cree.
Пример ламп для автомобиля
Пример как китаец врёт про яркость, завышая в 3 раза
Некоторые владельцы светодиодных ламп на CREE XHP50 приписывают им 3000лм, 4800 и даже 9600. Я им объясняю, что такого не может быть, и говорю им настоящее значение в 1500лм-1600лм. Для сравнения, обычно ксенон светит на 2800лм или 3200лм с цветовой температурой от 4000К до 6000К.
Но продавец им обещал 3000лм, им же не хочется выглядеть обманутыми и признать это. Поэтому они верят китайцам и продавцам, а мне как специалисту не верят. Тем более они в руках первый раз держат led лампы и в этом совершенно не разбираются. В силу своей глупости еще начинают учить других и меня, как надо делать правильно.
По моим предыдущим тестам, светодиодные лампы головного света с гибким радиатором на XML чипах грелись под 140° — 150°, что является максимально допустимой.
Важно
При этом мощность составляла 15-16 Ватт, этот показатель является предельным для системы охлаждения с гибкими лепестками. Автолампы выходят из строя, начинают мигать и тухнут когда стоишь в пробке с жаркую погоду.
Сами понимаете, когда сильно припекает и начинает плавится асфальт.
Реальная яркость
Конструкция лампочки для автомобиля
Мощность светодиодов ХНР50 для радиатора с гибкимим лепестками может быть максимум 16W, при этом они будут греться до максимальных возможных по спецификациям 150°. При такой температуре световой поток снизится на 20%.
Многие считают, если количество люмен с 1 led диода может быть от 635лм до 1200лм, то китайцы в лампу поставят самый яркий на 1100лм.
На самом деле в светодиодные автолампы китайцы ставят дешевые светодиоды XHP50 со средними параметрами, которые имеют в среднем 800 — 900лм. Чем лучше бин led чипа, тем выше его стоимость.
А в случае с автомобильными светодиодными лампами для того чтобы её продать, достаточно одного упоминания Cree.
Посчитаем параметры лампы на 2шт КРИ ХНР50:
- 900лм * 2шт * 0,8 = 1440лм можно получить с 1 лампочки, это отличный результат для гибкой системы охлаждения без вентилятора. Это равняется половине яркости ксенона.
- 8,4вт * 2шт = 16,8вт энергопотребление
На лампочках ближнего и дальнего света h5 на Cree XML было 1200лм.
Пример ближнего света на Филипсах
Лампочка с гибкой системой охлаждения на двух Philips MZ светит на 1100лм, потому что максимально допустимая температура ниже на 15° чем у Крии.
Если вы используете мощные лампы в фарах:
- ближний и дальний свет;
- противотуманки, ПТФ;
- или дополнительных фарах, типа Hella.
то вам следует установить отдельные ДХО, которые охлаждаются гораздо лучше. Китайские дешевые дневные ходовые огни дохнут даже в обычных условиях. Наверняка вы видал DRL которые еле светят на уровне яркости габаритов, и часть диодов потухла, напоминает выбитые зубы.
Драйвер
Блок питания
Источник тока для мощного чипа требуется посолидней и провода потолще. Новинка уже устанавливается в ручные аккумуляторные светодиодные фонари. Без ущерба сроку службы можно получить 1000лм, только требуется аккумулятор побольше. В среднем его полное энергопотребление с драйвером составит от 10Вт до 15Вт. Получается компактный, долговечный и дальнобойный фонарик.
XHP70
К этому же модельному ряду принадлежит XHP70. его размеры 7х7мм.
Cree XHP70 в центре
Спецификации на XHP50, даташит
Сперва посмотрим таблицу бинов Кри ХНР50:
- минимальный E4, 635лм — 680лм;
- максимальный J4, 1120лм — 1200лм.
Эта таблица показывает запланированное производство светодиодов по Бинам. В реальности не означает, что последние бины J2 и J4 будут выпускаются или будут выпущены. На данный момент самый сильный бин h5.
Размеры LED чипа
Download Premium WordPress Themes FreeDownload Premium WordPress Themes FreeDownload Premium WordPress Themes FreeDownload WordPress ThemesDownload Nulled WordPress Themes
Источник: http://led-obzor.ru/harakteristiki-svetodioda-cree-xhp50
Светодиод CREE XHP50
Светодиод CREE XHP50 – это мощнейший светодиод всемирно известной американской компании, построенный по запатентованной инновационной технологии SC5. Является представителем класса светодиодов Cree’s Extreme High Power (“Экстремально высокая мощность”).
Новая технология позволяет добиться получение мощнейшего светового потока в 2550 люмен и огромной мощности 19Вт на совсем небольшом кристалле размером 5х5мм. Для сравнения такая же площадь кристалла у хорошо знакомого светодиода Cree XM-L2, но он способен выдать в 2.
5 раза меньшую мощность светового луча! В результате использование нового светодиода позволяет снизить “стоимость света” до 40%!
Совет
Кроме этого светодиод CREE XHP50 значительно лучше переносит высокие температуры, чем представители предыдущих поколений. При чрезвычайно высокой температуре в 105°С светодиод без существенной деградации способен проработать огромные 35 000 часов!
Предлагается два варианта светодиода с падением напряжения в 6 и 12В. Максимальные рабочие токи составят, соответственно, 3 и 1.5А. Безусловно, для питания светодиода CREE XHP50 необходим высококачественный мощный драйвер.
Вариации в падении напряжения дают возможность использовать систему питания с максимальной эффективностью. Например, при питании от 2-3 литий-ионных аккумуляторов может использоваться 6-ти вольтовый светодиод.
Если же готовое устройство позволяет использовать 4 и более последовательно соединенных аккумуляторов, то, очевидно, более эффективным будет использование светодиода с падением напряжения 12В.
Светодиод может быть распаян на алюминиевой или медной подложке диаметром 16 или 20 мм – на Ваш выбор. Использование медной подложки предпочтительнее, поскольку она значительно лучше проводит тепло.
Безусловно, при работе на больших токах для охлаждения светодиода потребуется мощный радиатор.
Если планируется использовать пассивный радиатор, то запомните простое эмпирическое правило – на каждый ватт мощности должно приходиться не менее 10 кв.см. радиатора.
Светодиод CREE XHP50 предлагается в разных цветовых температурах – от теплых 3000К до холодных 6000К. Конкретную цветовую температуру необходимо выбрать при оформлении заказа.
Над кристаллом светодиода установлена специализированная ультрапрозрачная линза, которая обеспечивает первичное расхождение лучей света под углом 120°. Если в итоге необходим более узкий луч, его сможет обеспечить дополнительная оптика, например, алюминиевый рефлектор для светодиодов 35х35мм.
Сфера применения светодиодов CREE XHP50 может быть самой разной, например, мощные фонари, светильники, яркие световые панели с применением как внутри, так и снаружи помещений.
Обратите внимание
Также обратите внимание на еще одного представителя серии XHP – мощнейший светодиод CREE XHP70.
При оформлении заказа укажите нужную цветовую температуру, материал и диаметр подложки.
С технической документацией на светодиод на английском языке можно ознакомиться здесь.
Источник: http://www.flashled.com.ua/ledskompl/cree/xhp50
Сравнение и характеристики светодиодов CREE XHP70 и XHP50
По техническим характеристикам и возможностям светодиоды Cree XHP50 и XHP70 существенно превосходят не только традиционные лампы накаливания, но и более ранние серии бренда Cree.
На выдающиеся характеристики указывает и серия XHP, что расшифровывается как «eXtremely High Power», «особо высокой мощности».
Перечислим лишь основные преимущества светодиодов XHP 50 и XHP 70:
- Компактные размеры (основания 5х5 и 7х7 мм): совместимость с осветительными решениями на базе LED предшествующих серий.
- Низкий уровень напряжения (реализовано питание на 6 и 12 В).
- Длительный срок эксплуатации вне зависимости от числа активаций диода.
- Высокая устойчивость к агрессивным воздействиям внешней среды, в том числе перепадам температур и вибрациям.
- Высокий уровень светоотдачи, высокий угол обзора (120°).
- В отличие от ламп накаливания, не нуждаются в разогреве и с момента активации выдают максимальный световой поток.
- Фантастически высокий световой поток.
- Использование революционной технологии SC5, позволяющей получать более компактные, эффективные и экономичные осветительные решения на базе принципиально новой платформы.
Отдельно стоит отметить экономическую привлекательность систем освещения на базе диодов модельного ряда XHP.
Использование инновационной платформы SC5 дает возможность экономить, в том числе и на этапе проектирования, за счет снижения себестоимости сопутствующих компонентов (печатной платы, вторичной оптики, радиатора).
При грамотном подходе экономия может составить до 40% по сравнению с системами на базе диодов предыдущей серии.
Описание светодиодов Cree XHP50 и XHP70
По отдаче светового потока, модель XHP50 уступает флагманскому изделию линейки, однако она выдает до 2546 лм при 19 Вт, что существенно выше все еще популярных LED предшествующих серий.
В изделии реализована принципиально новая система теплоотвода, что значительно увеличивает переносимость высоких температур и дает возможность дополнительно сэкономить на радиаторе.
В компактном корпусе 5 на 5 мм размещается 4 кристалла 1,5х1,5, что дает мощный световой поток без увеличения рабочей площади.
Самый мощный диод из линейки светодиодов Cree XHP. Потребляет до 32 Вт мощности, выдавая при этом совершенно фантастический световой поток в 4022 Люмена.
Важно
Ширина и длина основания хоть и немного превосходят показатели XHP50, но размеры кристаллов и всего изделия остаются достаточно компактными.
Если вам нужен как можно более мощный прожектор, светильник или фонарь, LED Cree XHP70 станет наилучшим выбором.
Заключение: Сравнивая LED линейки XHP, можно увидеть, что флагманская модель Cree XHP70 выдает нереально высокий световой поток даже по сравнению с младшим собратом по линейке, диодом XHP50.
4022 Лм при потребляемой мощности до 32 Вт — это вдвое выше, чем у недавнего фаворита потребительских симпатий на платформе SC3, диода Mk-R.
Стоит обратить внимание и на переносимость высоких температур, что особенно актуально при высоких мощностях, до 32 Вт.
На данный момент рассмотренные нами модели представляют собой самые перспективные LED бренда Cree, дающие до 40% экономии при грамотном проектировании светодиодных систем освещения за счет уменьшения общего числа кристаллов и снижения себестоимости сопутствующих компонентов. При этом сохраняется совместимость с изделиями предыдущих серий, в том числе по размерам основания (5х5 и 7х7 мм у XHP50 и XHP70 соответственно).
| Характеристики: | Cree XHP50 | Cree XHP70 |
| Размеры габаритные, мм | 5х5 | 7х7 |
| Максимальный прямой ток, мА при 6 В | 3000 | 4800 |
| Максимальный прямой ток, мА при 12 В | 1500 | 2400 |
| Максимальный световой поток, лм / Вт | 2546 / 19 Вт | 4022 / 32 Вт |
| Максимальная рассеиваемая мощность, Вт | 20 | 30 |
| Максимальная температура перехода, °С | 150 | 150 |
| Ширина обзора, градусов | 120 | 120 |
Ниже представлены фонари с данными светодиодами:
Источник: http://underbuy.ru/cree-xhp70-xhp50
Новый светодиод Cree XHP50
11.12.15
Американская компания Cree не перестает удивлять нас своими новыми революционными разработками. Одним из последних ее достижений является светодиод XHP50, работающий на принципиально новой технологической платформе CS5. В концепцию работы данной платформы заложено 3 основных принципа:
- Снижение себестоимости за счет экономии на материалах радиатора (внедрена новая система теплоотвода)
- Возможность длительного периода работы (до 35 000 часов) при повышенной температуре – минимизирована деградация светового потока (критерий – точка пайки 105°С)
- Увеличение плотности светового потока: при 19 Вт эффективность отдачи светового потока равна 2546 лм
В итоге, при использовании светодиода XHP50 стоимость светотехнических приложений снижается примерно на 40%. Не секрет, что чем выше рабочая температура светодиода, тем быстрее уменьшается его срок эксплуатации и снижается яркость.
На Cree XHP50 разработана новая система теплоотвода, позволяющая отказаться от громоздкой системы охлаждения.
В итоге, в корпусе 5х5 мм расположены 4 кристалла по 1,5х1,5 мм, которые дают великолепные характеристики светового потока, не увеличивая рабочую площадь.
Светодиод ХНР50 из серии XHP (Extreme High Power LEDs) реализован на платформе SC5 с экстремально высокой мощностью. Разрабатывая этот светодиод, компания Cree сохранила параметры контактной платы аналогичной светодиодам серии XM-L2, что позволит без труда заменить один светодиод другим.
Характеристики светодиода Cree XHP50
| Характеристики | ед. измерения | Показатель |
| Тепловое сопротивление | °C / Вт | 1,2 |
| Угол свечения | градус | 120 |
| Максимальный световой поток | Лм | 2546 |
| Максимальный еффективность | Лм/Вт | 149 |
| Температурный коэффициент напряжения (вар. 6В) | mB/°С | -4,5 |
| Температурный коэффициент напряжения (вар. 12В) | mB/°С | -9 |
| Граничное напряжение (HBM per Mil-Std-883D) max | В | 8000 |
| Максимальный ток (вар.6В) | mА | 1500 |
| Максимальный ток (вар.12В) | mА | 3000 |
| Пиковое обратное напряжение | B | -5 |
| Номинальное рабочее напряжение (вар. 6В @ 1400 mA, 85 °C) | B | 5,75 |
| Номинальное рабочее напряжение (вар. 12В @ 700 mA, 85 °C) | B | 11,5 |
| Максимальное рабочее напряжение (вар. 6В @ 1400 mA, 85 °C) | B | 6,3 |
| Максимальное рабочее напряжение (вар. 12В @ 700 mA, 85 °C) | B | 12,6 |
| Максимальная температура перехода | °C | 150 |
| Наработка на отказ | час | 50 000 |
Благодаря таким параметрам светодиод XHP50 дает двукратное увеличение светового потока при той же надежности, как и предыдущие поколения разработок компании Cree. В результате снижается себестоимость за счет механических (на 77% снижено использование алюминия и на 89% уменьшена печатная плата), а также оптических составляющих (78% линзы).
Серия светодиодов ХНР
Светодиод XHP50 выпускается в инновационном корпусе, предоставляя производителям выбор между 6-ю или 12-ти вольтовой конфигурацией.
В этой же серии были выпущены чуть больший светодиод XHP70, размеры которого 7х7 мм (по сути, это масштабированная копия с 4-мя кристаллами 2х2 мм) и чуть меньший светодиод ХНР35 с размером 3,45×3,45 мм в вариациях HD (High Density) и HI (High Intensity), выдающиеся характеристики которых возможными благодаря технологической платформе CS5.
На этом разработки компании Cree не останавливаются, а продолжаются, постоянно добиваясь все лучших и лучших результатов светового потока в светодиодах при повышенных рабочих температурах. Новые разработки также направлены на снижение себестоимости продукции путем снижения количества вторичной оптики, размера радиатора и оптимизации топологии для печатной платы.
Совет
Cree Xlamp XHP активно используется в фонарях фирмы Nitecore (пример фонарь EA81, фонарь EC4S)
Источник: https://070.com.ua/articles/root/novyj-svetodiod-cree-xlamp-xhp50/
Cree XHP50.2 3000K 85CRI 6V на медной подложке 21мм
Светодиод XHP50.2 3000K от фирмы Cree на медной подложке с прямым тепловым контактом 21 мм
Название производителя: XHP50B-00-0000-0D0Hh330G
Цветовая температура: теплый белый (3000К).
Характеристики:
| Световой поток, Лм: | 2654 |
| Индекс цветопередачи, Ra: | 85 |
| Цветовая температура, К: | 3000 |
| Напряжения, В: | 6/12 |
| Максимальный ток, мА: | 3 A (6V), 1.5 A (12V) |
| Угол свечения,°: | 120 |
| Максимальная мощность, Вт: | 18 |
| Цвет: | Теплый белый |
| Чип: | Cree |
При разработке новых светодиодов была использована и проприетарная технология EasyWhite®, обеспечивающая наивысшую в отрасли цветовую однородность светодиодов, XLamp XHP50.2 охватывают диапазон цветовых температур 2700K-6500K при высоких показателях коэффициента цветопередачи (CRI).
Основные характеристики XLamp XHP50.2:
| Форм-фактор | 5 x 5 мм |
| Модификации продукта | 6 В постоянного тока 12 В постоянного тока с повышенным коэффициентом цветопередачи |
| Максимальный ток LED-драйвера | 3 A (6 В) 1.5 A (12 В) |
| Максимальная мощность | 18 Вт |
| Максимальный световой поток | 2654 Лм |
| Максимальная световая эффективность | 165 Лм/Вт |
| Прямое напряжение (типовое) | 5.6 В White @ 1400 мА (6 В) 11.2 В @ 700 мА (12 В) |
| Угол рассеивания | 120 ° |
| Сортировка по бинам | 85°C ANSI (White) 2- 3- и 5-Step EasyWhite® |
| Тепловое сопротивление | 1.2 °C/Вт |
| Пайка волной припоя | Да – совместимость с JEDEC J-STD-020C |
| Соответствие REACH | Да |
| Соответствие RoHS | Да |
Cree XHP50.2 техн. документация (datasheet)
Американская компания Cree, Inc. вывела на рынок второе поколение светодиодов Extreme High Power. Серия светодиодов XLamp® XHP50.
2 LED устанавливает новую планку световой эффективности и величины светового потока в своем классе.
Производитель утверждает, что новые светодиоды выдают на 7% больше люмен и имеют на 10% более высокую световую эффективность (Лм/Вт) по сравнению с предыдущим поколением светодиодов XLamp® XHP50, также в свое время успевших побыть чемпионами среди светодиодов в форм-факторе 5,0 х 5,0 мм. XHP50.2 выдают световой поток более 2,500 люмен со светоизлучающей поверхности всего 6 мм2, что позволяет использовать их в широком спектре осветительных приборов, начиная от компактных спотовых светильников и вплоть до уличных светильников различного назначения.
В дополнение к возросшим световым показателям, светодиоды XHP50.2 имеют улучшенные показатели оптической однородности встроенной вторичной оптики, что позволяет производителям спотовых и портативных осветительных приборов создавать по-настоящему качественные продукты.
Сверхъяркий светодиод 18 Вт Cree XHP50.2 Star, цвет свечения белый, с подложкой. Светодиод Cree XHP50.2 Star 18 Вт установлен на медную подложку, которая имеет хорошую теплопроводность.
За счет единого слоя люминофора на излучающей поверхности значительно улучшена равномерность излучения и светового пятна.
Мощные светодиоды – особый класс светодиодной продукции, дающий огромный потенциал для воплощения самых сложных дизайнерских решений. Подсветка зданий, отдельных элементов интерьера, рекламных табло и щитов, тюнинг автомобилей.
Светодиоды зачастую применяются при изготовлении светодиодных ламп, прожекторов и фонариков, а также автомобильных светодиодных ламп. Так же отлично подойдут для создания самодельных источников света, такие как светильники и лампы.
Обратите внимание
Светодиоды Cree идеально подходят для применения там, где требуется высокая яркость и компактные размеры.
Мощные светодиоды Cree имеют высокий КПД. К неоспоримым преимуществам светодиодов Cree относится: легкость конструкции, надежность, практичность и долговечность.
Подключение светодиода требует обязательного соблюдения некоторых технических правил. Самым важным правилом является соблюдение полярности при подключении. Следующее условие для обеспечения беспроблемного функционирования светодиодов – это использовании драйвера, обеспечивающего постоянство протекающего через светодиод тока.
Источник: http://needful.co.ua/cree-xhp50-2-3000k-85cri-6v-na-mednoj-podlozhke-21mm
Характеристики светодиодов CREE XR-E, XP, XM-L
✔ Купить мощные аккумуляторные фонари на диодах XM-L T6, U2 и диодах XM-L2 T6, U2, U3, можно в нашем магазине по этой ссылке ✔
Проблема выбора светодиода стоит остро в связи с их широким ассортиментом и безграничным диапазоном цен. Технология производства и параметры LED ламп ускоряются очень быстро. Трудно угнаться за новинками, еще трудней разобраться в том, какой диод лучше, какой новее и что следует покупать в том или ином случае.
Безусловно, выбирать источник света следует исходя из потребностей. Если вы фанатик новинок и любите померяться длиной и шириной луча в компании единомышленников, естественно, вам необходимы последние суперяркие новинки. Для охотников, рыболовов, дайверов и прочих любителей активного времяпрепровождения важны яркость, фокусировка или рассеянность луча, его цветовой оттенок.
Расшифровка бин-кодов светодиодов
При производстве светодиодов им присваиваются бин-коды. На первый взгляд эта абракадабра не говорит ни о чем. Лишь зная классификацию, становится совершенно понятно, какой диод находится перед вами. Бин светодиода включает данные о конструкции корпуса, подгруппе цвета, оттенок цвета, код яркости. Имеются дополнительные цифры, относящиеся к внутреннему производственному коду, для пользователя они не имеют ценности.
Например:
XPGWHT-L1-1C0-R5 — это диод с корпусом XPG, цвет — WHT (белый), подгруппа L1— белый, 1C0 — оттенок по таблице ANSI, R5 — код яркости (139-148 люмен при 350 мА).
Cree XLAMP XR-E
Часто встречающийся, но довольно устаревший светодиод. Представляет собой небольшой кристалл с защитной стеклянной линзой, установленный на подложке, которая выполняет функцию теплоотвода и служит основой для контактов.
Мощность светового потока зависит от кода яркости и находится в диапазоне от Q2 (от 87,4 до 93,9 люмен) до R2 (от 114 до 122 люмен) притоке 350 мА. Как правило, диод такого класса используется в недорогих фонариках. Максимальная температура светоизлучающего кристалла до 150 °С, при работе с максимальным током не более 1 А и напряжении не более 3,9 В.
Выпускаются в цветовых оттенках:
теплый белый — 2700-3600°К;
нейтральный белый — 3700-5000°К;
холодный белый —5000-10000°К.
Cree XLAMP XP
- XPE. Эта серия пользуется особой популярностью за счет сочетания надежности конструкции, повышенным характеристикам светоотдачи и приемлемой стоимости. Внешне кристалл имеет большие размеры, чем предыдущие серии, рефлектор неглубокий. Максимальная температура 150 °C, сила тока 1 А, напряжение 3,4 В. Cree XPE имеет более широкую температурную шкалу цветов, в шкалу введен оттенок «Outdoor white» с диапазоном 4000-5300°К. Это более естественный холодный белый цвет. Яркостные бины: N4, P2, P3, P4, Q2, Q3, Q4, Q5, R2, R3, это 144-280 Лм. Световая отдача 19-34 лм/Вт.
- XPC. Эта серия является модификацией XP-E с силой тока 0,5 А и напряжением 3,5 В. Цветовые оттенки и мощность светового потока находится в том же диапазоне, что и у прототипа. Световая отдача выше (35-59 лм/Вт), соответственно можно говорить о явном преимуществе по этому параметру. XPE и XPC используются в малогабаритных ручных фонариках.
- XPG. Светодиод нового поколения, отличающийся сверхяркостью и эффективностью. Имеет сравнительно большую площадь кристалла, может выдерживать до 1,5 А. Световая отдача оставляет далеко позади предшественников и находится в диапазоне от 90 до 139 лм/Вт. Максимальный световой поток 346-534 Лм. Цветовой оттенок делится на 4 группы. Классификация яркостных бинов: Q4, Q5, R2, R3, R4, R5, S2, S3 — определяется при токе в 700 мА. Диоды этого класса используются для мощных ручных, спортивных фонарей. Для дальнобойных, суперярких фонарей следует использовать новейшую систему XP-G2, обладающую большей светоотдачей при стандартных характеристиках.
Cree XM-L
Очень мощный светодиод (10 Вт), использующийся в профессиональных фонарях и стационарных источниках освещения. Кристалл имеет размеры в 2,5 раза превосходящие XPG, что обеспечивает широкий пучок света. Если использовать неглубокий рефлектор, то получается большое заливное пятно от фонаря. Световой поток при токе в 3 А может достигать 900 Лм. Максимальный световой поток, зависящий от бина яркости — 1008 лм. Классификация яркостных бинов определяется при токе в 700 мА, используются: S6, T2-T6, U2, U3 (аналог Cree J-A5).
Какой диод выбрать?
Если вам важны световые характеристики, то на марку светодиода можно и не смотреть, так как она определяет лишь конструктивные особенности. Нет необходимости покупать мощный диод Cree XM-L для фонарика-брелока, здесь достаточно и XPE. Для мощных и надежных источников света лучше подойдут XP-G, XP-G2, XM-L, XM-L2.
Цветовая группа — это дело вкуса. Оптимальным вариантов является нейтральный или естественный белый. Исключение составляют профессионалы, которые используют светодиоды в своей оптике и им важен спектральный оттенок.
Мощность фонаря зависит от источника питания, а вот яркость непосредственно от бинов. При токе 350 мА наиболее яркими будут Q5 и R2, при токе 700 мА — T6, S3 или U2, U3. Выбирая яркостные бины, учитывайте, что некоторые из них, например, U, могут работать только в холодном спектре, поэтому для фонарей с мягким, теплым светом лучше подобрать что-то их кодировки T.
какая яркость у самых мощных диодов
Led-светильники применяются сегодня повсеместно – от незначительной по яркости подсветки в цифровых приборах до сверхярких прожекторов и фонарей уличного освещения. Мощные светодиоды попадают в отдельную категорию осветительных устройств и отличаются рядом технических характеристик от аналогов меньшей силы. Рассмотрим, какие производители выпускают лед-элементы такого типа, каковы их основные параметры, область применения, а также наиболее популярные модели из них, имеющиеся в продаже.
Кто производит самые мощные и яркие led
Далеко не все производители светодиодов выпускают самые яркие и мощные лед-светильники. Среди компаний, обретших наибольшую популярность в этом сегменте, можно выделить следующие:
- Cree. Совместное японо-американское производство мощных лед-светильников. Компания начала работу в 1987 году и сегодня занимает лидирующую позицию среди прочих линеек по выпуску сверхмощных светодиодов. Примечательно, что разработчик изготавливает не просто мощные, а энергоэффективные модели led-источников. Например, уже в 2012 году были созданы образцы с предельными светотехническими показателями, превзошедшими даже теоретические расчеты – 250 лм на один ватт. При этом светодиодные лампы изготавливаются в двух категориях – повышенной яркости High-Brightness и более мощные XLamp. Производитель заверяет, что его лед-светильники работают до 100 тыс. часов.
- Lumileds. Компания возникла в качестве отделения американской промышленной группы Hewlett-Packard. В 1999 году начались первые разработки в сфере выпуска мощных светодиодов. Сегодня продукция фирмы известна по всему миру под маркой LUXEON. Продукция выпускается в нескольких сериях – базовая Emitter, с радиатором типа «звезда» Star, повышенной светоотдачи K2 Emitter и новое поколение K2 Star. При максимальной яркости лед-элементы отличаются легкостью, миниатюрностью и незначительным выделением тепла, что позволяет применять их в области, где не допустим даже малый нагрев от источника света.
- Avago Technologies. Независимая калифорнийская компания, основанная в 1961 году. Занимается разработкой и производством оптоволоконных систем. Одно из направлений – выпуск ультраярких светодиодов в штатных корпусах. Примером является образец PLCC-4. Среди его главных характеристик выделяются – надежность, термостойкость, широкое цветовое разнообразие, 120-градусный угол излучения, срок службы при неизменных параметрах – до 50 тыс. часов. Применяется для внутренней и внешней подсветки, а также в автотехнике.
- OSRAM. Компания с вековым опытом производства ламп – преимущественно накаливания и энергосберегающих. С 2001 года начала выпуск светодиодов, в том числе самые мощные. Срок службы модел
Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L
По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:
- Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
- Устойчивы к вибрационному и механическому воздействию.
- Длительный срок работоспособности.
- Низкий расход энергии.
- Миниатюрные габариты и экономичный дизайн.
- Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
- Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
- Ширина светового луча может варьироваться от 15 до 180 градусов.
- Использование низкого уровня напряжения во время эксплуатации.
- Не нагревается в процессе работы.
- Работают при больших температурных перепадах внешней среды.
- Количество активаций светодиода не влияет на срок службы диода.
Характеристики Cree XM-L T6, XM-L2, XP-L
- Светодиод Cree XM—L T6
Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 — 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 — 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.
- Светодиод Cree XM-L2
Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 — 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.
- Светодиод Cree XP-L
Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность — до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие — усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод — весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.
Подведём итоги:
Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL — это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.
Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.
| Характеристики: | XM-L | XM-LT6 | XM-L2 | XP-L |
|---|---|---|---|---|
Номинальный световой поток (Люмен) |
164-300 |
290 |
200-320 |
200-420 |
Мощность (Вт) |
2 |
2 |
2 |
2.2 |
Рабочая температура (градусов) |
От — 40 до + 85 |
От — 40 до + 150 |
От — 40 до + 90 |
От — 40 до + 120 |
Сила номинального тока (мА) |
700 |
700 |
700 |
1050 |
| Светоотдача на примере отдельных бинов диода | XM-L U2 (300 лм на токе 700 мА) | XM-L T6 (290 лм на токе 700 мА) | XM-L2 U2 (320 лм на токе 700 мА) | XP-L V2 (420 лм на токе 1050 мА) |
Размеры (мм) |
5 x 5 |
5 x 5 |
5 x 5 |
3,45 х 3,45 |
Угол светового потока (градусов) |
до 125 |
до 125 |
до 125 |
до 125 |
Индекс цветопередачи (Ra) |
70 — 90 |
70 — 90 |
70 — 90 |
70 — 90 |
Топовые фонари представленные на нашем сайте, выберите модель и нажмите на фото
Лучшие светодиоды — Рейтинг лучшие светодиоды
Лучшие светодиоды и какими они должны быть. Во-первых, сразу отметим, что речь пойдёт о диодах не индикаторных или для подсветки дисплеев, а об осветительных – белых и мощных. Впрочем, крупные производители обычно охватывают весь спектр продукции, и на топ-список это практически не повлияет. Просто характеристики и проблемы качества буду рассматриваться, исходя из конструкции осветительных.
Во-вторых, определимся с понятием «Лучшие светодиоды». Дело в том, что изготавливают полупроводниковые кристаллы (многослойные структуры), сапфировые подложки для них, специальный силикон с люминофором и собирают из всего этого собственно излучающий чип (именно так корректнее называть современный светодиод) не более двух десятков компаний во всём мире. Потому что для таких операций требуется баснословно дорогое оборудование, высочайшая культура производства, развитая инфраструктура всей промышленности. «Отвёрточную» же сборку LED-ламп или светильников из готовых комплектующих можно осуществлять даже в домашних условиях. Поэтому подобных «производителей» тысячи.
По большому счёту при такой сборке даже трудно испортить качественные комплектующие. То есть, если заглянув в неведомое изделие, видите СОВ-матрицу LUXEON и драйвер Philips, можно смело покупать: остальное мелочи. Другое дело, что в таких случаях обычно не используют дорогие компоненты: не может весь светильник стоить меньше, чем нормальная матрица заявленной мощности… И еще исключением является установка излучателя на радиатор. Плохой тепловой контакт на глаз незаметен, но портит всё (прежде всего бьёт по сроку службы). Имеется в виду не привинчивание готовой «звезды» с уже установленным диодом или прямоугольной матрицы с отверстиями к алюминиевому охладителю, а пайка SMD-излучателей на керамическую подложку (ту же «звезду» и т. п.) – тут обязательно строгое соблюдение технологии и последующее тестирование теплового сопротивления.
Что же может испортить потребительские характеристики светодиода?
Вернувшись от светильников к отдельным диодам и матрицам, рассмотрим их слабые места. Или наоборот – какие материалы и технологии создают лучшие светодиоды.
- Аналогично описанной выше установке на подложку и радиатор готового полупроводникового прибора требуется качественная пайка самого кристалла к теплоотводящему основанию элемента. Давление, температура, качество материалов – всё отражается на параметрах и сроке службы.
- Материал контактных проводников, которые должны быть волосяной толщины, чтобы не мешать свету, но выдерживать ток порядка ампера и ультрафиолетовое излучение огромной интенсивности. Может быть и золото, и медь, и алюминий…
- Чистота применяемого аммиака, сапфировой подложки и качество её обработки.
- Выращивание (напыление) на сапфире полупроводниковой гетероструктуры.
- Силикон с люминофором. Уникальный материал, определяющий светоотдачу и скорость старения LED-излучателя. Только лучшие производители светодиодов владеют его ноу-хау, остальные перекупают или используют менее качественный.
Эти и многие другие моменты зависят, естественно, от фирмы-изготовителя. Почему и полезно знать топ светодиодных брендов.
Наконец, сами производители.
(Расположить по возрастанию или убыванию значимости сложно: у каждой компании свои особенности и достижения).
- Японская Nichia Corporation. Не выдающийся ассортимент, но исторический основоположник массового изготовления современных осветительных диодов и безусловный лидер (около 80%) мирового производства люминофоров – высокоэффективных, с наилучшим спектром и наименьшей скоростью старения. Уже в 2009 году одна из моделей достигла светоотдачи в 160 лм/Вт. Высочайшее качество, но и соответствующая цена.
- Немецкая OSRAM. Производитель светотехники с более чем вековой историей (само название от металлов, используемых для нитей накала – ОСмий и вольфРАМ). Сегодня объём продукции её подразделения Osram Opto Semiconductors превышает 10% всего светодиодного рынка (второе место в мире). Первооткрыватель столь перспективных органических диодов OLED. Обладатель ноу-хау технологии «тонких плёнок» с нанесением люминофора непосредственно на кристалл, что обеспечивает отличный индекс цветопередачи, пониженное прямое напряжение и повышенный световой поток с одиночного кристалла.
- Штатовская Philips Lumileds Lighting Company. Мировой лидер по производству осветительной LED-продукции – как по объёмам, так и по ассортименту. Его изделия ТМ LUXEON можно назвать лучшими светодиодами в смысле популярности из-за соотношения цена/качество. Одна из последних серий «К2» отличается особо низким тепловым сопротивлением и высокой светоотдачей при световом потоке с кристалла до 300 лм.
- Корейская Seoul Semiconductor. Характерное для большинства азиатских производителей отличное соотношение рубль/люмен. Например, недорогие однокристальные диоды со светоотдачей до 108 лм/Вт и индексом цветопередачи некоторых моделей до 93.
- Штатовская Cree Inc. Известна самыми передовыми научными разработками, рекордами по многим параметрам. Первой преодолела рубеж светоотдачи 100 лм/Вт, сегодня конкурирует с Nichia в стоимости на диоды, обеспечивающими 160 лм/Вт. Лидер по световому потоку единичного кристалла (750 лм) и тепловому сопротивлению (менее 2 °С/Вт).
Какие светодиоды стоят?
Как проверить светодиод?
Типы светодиодов
