Реле давления. Что это? Для чего и зачем?

Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины.

Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

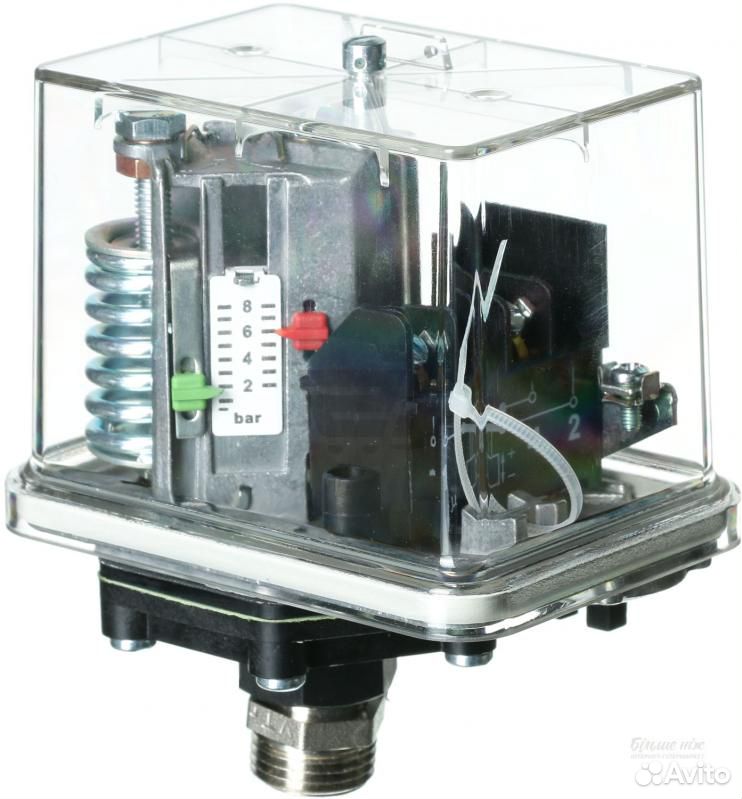

Рис 1. Устройство прибора реле давления

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Проверка и настройка показателей

Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.

Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

Как работает реле давления для насосной станции + правила и особенности его регулировки

Как правильно отрегулировать реле давления насосной станции?

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

Обратите внимание

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды.

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени.

К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения.

Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать.

Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения.

На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании.

Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Важно

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон.

Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле.

Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса.

Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана.

По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак).

Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора.

Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Совет

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка.

Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления.

Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой.

Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз.

Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Обратите внимание

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления.

Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле.

Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором.

Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке.

При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе.

Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы.

Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов.

Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы.

Важно

После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух.

Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии.

В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Совет

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения.

В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи.

Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/otregulirovat-rele-davleniya/

Регулировка реле давления насосной станции: особенности конструкции, настройка и ремонт

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет.

Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение.

Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления.

Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее.

Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух.

Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения.

Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе.

Обратите внимание

Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр.

При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги.

Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша».

Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания.

Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети.

Важно

Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора.

Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав.

Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать.

Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам.

Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса.

Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции.

Совет

Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже.

Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос.

Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать.

Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений.

С учетом этого, лучше будет сразу приобрести новое реле.

Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Источник: http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html

Правильная регулировка реле давления воды для насоса – основные принципы настройки

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

Обратите внимание

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные.

Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем.

В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды.

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Важно

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости.

Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя.

В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой.

Результатом таких действий становится быстрый износ деталей агрегата.

Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины — установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора.

Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме.

Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Совет

Вопрос, как отрегулировать датчик давления воды, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом.

В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции.

Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям.

Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования.

Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования.

Обратите внимание

При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами.

Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены.

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnaya-regulirovka-rele-davleniya-vody-dlya-nasosa-osnovnye-printsipy-nastroyki.html

Регулировка реле давления на насосной станции

Система водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний).

Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение.

Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

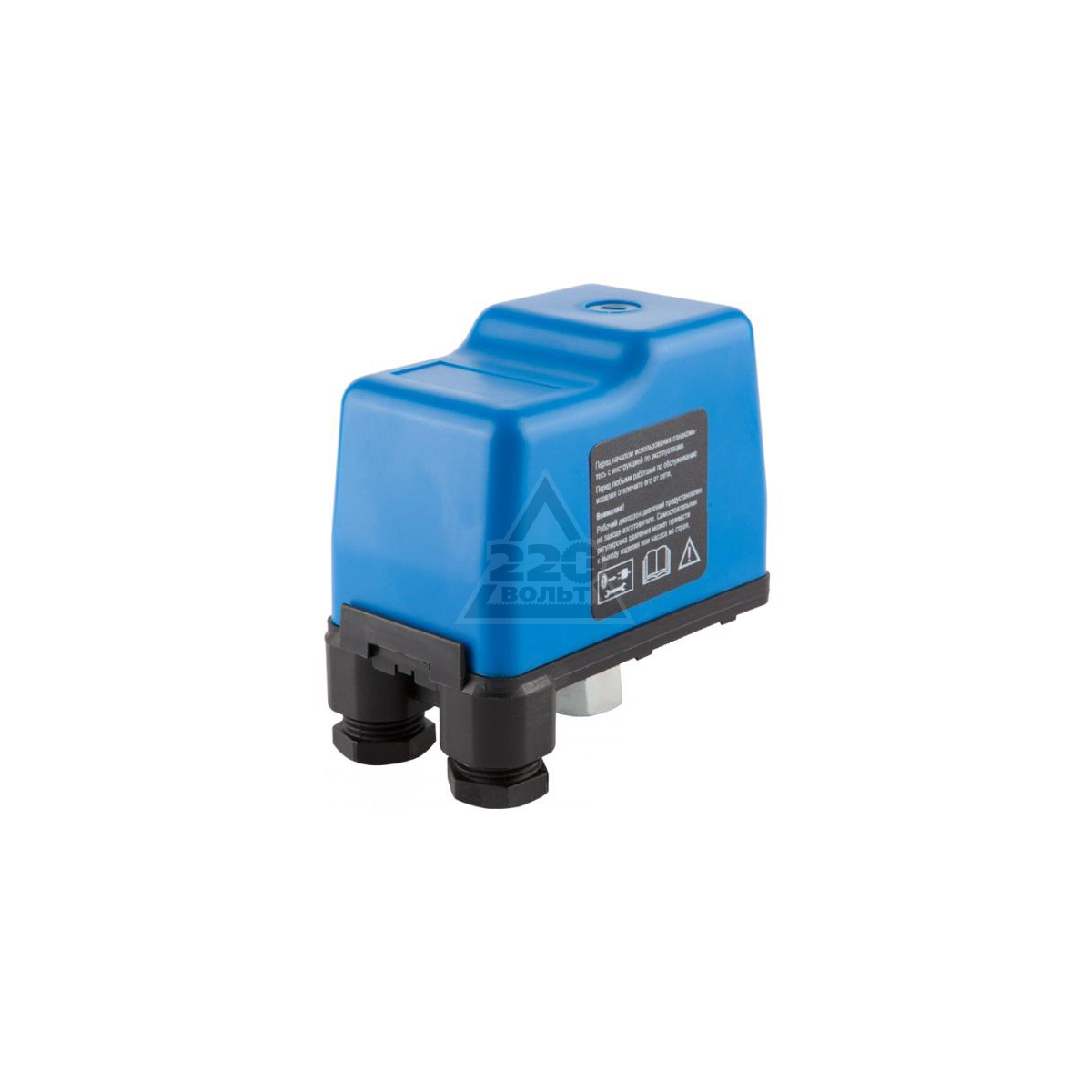

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

Важно

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

• гидропневмоаккумулятор;
• реле давления;
• манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным.

Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна.

А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

• нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
• верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

• нижний порог – 1,53-1,73 кгс/см2;
• верхний порог – 2,55-2,85 кгс/см2.

Предполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Совет

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

1. Запускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
2. После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
3. Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
4. На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
5. Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Рекомендации

На насосную станцию для регулировки и контроля давления устанавливается манометр с соответствующими параметрами. Установленным с максимальным значением в 50 кгс/см2 очень трудно уловить показание равное 1,5.

Возможна установка индивидуальных параметров, отличных от рекомендованных заводом-изготовителем. Настройка производится от минимального значения. Но при этом следует учитывать характеристики насоса. Если он не рассчитан на подъем воды выше 30 м , то настраивать верхнее значение больше 3,5 кгс/см2 не имеет никакого смысла. Он не даст необходимого напора.

Для увеличенного напора требуются подводка и сантехника, рассчитанная на повышенные значения параметров. Модели, рассчитанные на нормальный напор, не выдерживают нагрузки.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

Источник: https://instrument.guru/sovety/regulirovka-rele-davleniya-na-nasosnoj-stantsii.html

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

 Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат.   Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды  устанавливается предел включения.  Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

1. Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
2. Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
3. Якубчик П.П. «Насосы и насосные станции» 1997
4. Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
5. Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Схема реле давления

Схема реле давления для насосной станции и факторы его надёжности

Дмитрий Белкин

Автор: Дмитрий Белкин

Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления — деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле — самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе — точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье — весьма симпатичное и довольно дорогое — тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Разбираем реле давления

Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Чего стоит избегать при подключении реле давления

Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.

• Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
• Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить «ёлочку» насосной станции.

Главный вывод

Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано — диапазон давлений 1 — 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон — явно максимальный и нереальный, а вот предустановленное давление — как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа.

Руководство по поиску неисправностей

В каких случаях мы покупаем новое реле?

В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана

В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.

Спасибо за внимание!
Дмитрий Белкин

Уделить особое внимание

Статья создана 15.05.2012

Статья отредактирована 07.02.2014

Реле давления для насосной станции XPS-2-2 ВР

Реле давления Jemix XPS-2-2 используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPS-2-2

Технические характеристики реле давления Jemix XPS-2-2

Давление включения — 2,1 бар
Давление отключения — 3,5 бар
Температурный режим — до 45 ^оС
Подключение — 1/4 дюйм (внутренняя резьба)
Стандарт защиты- IP20


Принцип действия реле давления Jemix XPS-2-2

Реле давления Jemix XPS-2-2 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPS-2-2

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPS-2-2

Перед началом регулировки, снимите пластиковую крышку корпуса.
Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (?P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки ?P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Как работает реле давления ~ Изучение контрольно-измерительной техники

Пользовательский поиск

Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (заданного значения). Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Реле давления используется для определения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Перемещение этого чувствительного элемента
используется для приведения в действие одного или нескольких переключающих контактов, чтобы указать на тревогу или инициировать управляющее действие.
Реле давления имеют разную конструкцию с разными чувствительными элементами. Один из наиболее распространенных — с диафрагмами или сильфонами в качестве чувствительных элементов. В том, о котором я расскажу здесь, в качестве чувствительного элемента давления используется поршень.В любом случае принцип действия для этого типа поршня такой же, как и для реле давления мембранного или сильфонного типа.

Основные детали реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

Также ниже показано графическое изображение реле давления:

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в системах с низким напряжением и током (т.е. в искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню.Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и разрывает контакт с кнопкой отключения

Гайка регулировки срабатывания

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противодействующую силе пружины диапазона.Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунтах-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для переключателя с пневматическим выходом для выходных соединений предусмотрены два или более переборочных соединения.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально открытые контакты (от NO до C) станут закрытыми, а нормально закрытые контакты (от NC до C) откроются. Давление, при котором переключается микровыключатель, устанавливается регулировкой гайки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления.Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих приложений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения.Реле давления состоит из следующих основных компонентов:

• Мембрана , которая действует как элемент определения давления. Обычно он изготовлен из податливого материала, чувствительного к давлению.
• Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
• Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания.В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
• Электрические контакты , которые пропускают ток от внешнего источника питания, когда они касаются друг друга.
• Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и замыкаются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она будет перемещать контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

• Системы сжатого воздуха . Реле давления включают или выключают компрессор при заданном значении.
• HVAC оборудование .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого двигателем, создающим тягу. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
• Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
• Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты, пропуская ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. — это семейная компания, которая уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали для конкретных нужд наших клиентов.

Для получения дополнительной информации о наших реле давления или других продуктах, пожалуйста, свяжитесь с нами.

Как это работает: Реле давления

Реле давления

Реле давления — важный компонент многих наших электрических моделей.Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущей записи блога . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, в следующем посте особое внимание будет уделено тому, как они используются при сборке и эксплуатации электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для ручного разделения контактов. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы — это точки, в которых подводящие и отходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель.При разъединении цепь разрывается, и двигатель отключается.

Мембрана

Мембрана изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. Когда достигается заданное давление отключения, он размыкает контакты и выключает двигатель.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки.Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Регулировочная пружина (и)

Регулировочная пружина используется для увеличения и уменьшения настроек давления включения и выключения. Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления — это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора.Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», объединяя электрические контакты внутри переключателя для замыкания цепи.Одновременно с этим запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления толкает механизм, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель. В то же время открывается предохранительный клапан и сбрасывается противодавление, возникшее между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов / кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова.Цикл продолжается, пока используется воздушный компрессор.

Как отрегулировать

Внимание! Перед выполнением работ с любым компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по регулировке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и отключения, или против часовой стрелки, чтобы уменьшить их.Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки — уменьшается.

Как работает реле давления компрессора

Чтобы вы лучше понимали реле давления в целом, я объясню на этой странице, как они работают.

Давление

Реле давления представляют собой электрические переключатели, приводимые в действие давлением.

Это просто означает, что есть электрический выключатель, который принудительно размыкается или замыкается давлением воздуха.

Давление воздуха на впускном отверстии действует на гибкую мембрану. Давление превратилось в силу.

Сколько силы зависит от двух факторов: площади (квадратные мм) мембраны и давления (бар) сжатого воздуха. Поскольку площадь постоянна, создаваемая сила прямо пропорциональна давлению воздуха.

Другая сторона мембраны соединена с пружиной и рычагом, который действует на электрический выключатель. Пока сила пружины, направленная вниз, превышает силу сжатого воздуха, направленную вверх, мембрана (и рычаг) остаются внизу.

Но когда давление повышается, наступает момент, когда восходящая сила сжатого воздуха выше, чем нисходящая сила пружины.

Мембрана (и рычаг) в этот момент переместятся вверх. Когда мембрана движется вверх, рычаг тоже. Рычаг, в свою очередь, размыкает электрические контакты, и компрессор останавливается.

Это не прямое соединение, но внутри есть хитроумный механизм, который заставляет переключатель переключаться сразу, при определенном давлении, а не медленно («мгновенное действие»).Этот механизм также связан со вторым установочным винтом, который устанавливает перепад давления. Для внутренней работы реле давления это просто означает, что переключатель снова замыкается при более низком давлении, чем давление, при котором реле закрывается (встроенный гистерезис).

Я попытаюсь объяснить это с помощью реле давления, которое у меня на столе. Я буду моделировать давление воздуха с помощью отвертки (вместо сжатого воздуха, поднимающегося вверх, это я с отверткой, толкающей вверх :).

Это не рекомендуется, если вы все еще хотите использовать реле давления, так как это повредит мембрану.Я купил это реле давления только для иллюстрации и не собираюсь использовать его на воздушном компрессоре, так что вот оно…

Реле давления с низким давлением воздуха

Внутренняя работа реле давления при низком давлении : большая пружина толкает мембрану (зеленый кружок) вниз (красная стрелка), в то время как давление воздуха пытается подтолкнуть ее вверх (желтые стрелки).

Пружина «побеждает», а мембрана остается внизу. Электрические контакты замкнуты (синий кружок)

Реле давления с высоким давлением воздуха

Внутренняя работа реле давления при высоком давлении: большая пружина толкает мембрану (зеленый кружок) вниз (красная стрелка), в то время как давление воздуха пытается подтолкнуть его вверх (желтые стрелки).

Теперь давление достаточно высокое и мембрана движется вверх. Электрические контакты размыкаются (синий кружок), и компрессор останавливается.

Установка давления.

Чтобы иметь возможность изменять настройку давления, можно отрегулировать направленную вниз силу большой пружины (красная стрелка на рисунках выше).

Регулировка осуществляется путем сжатия пружины с помощью длинного винта. Когда вы поворачиваете винт по часовой стрелке, пружина сжимается сильнее. Теперь он будет создавать большую направленную вниз силу на мембрану, поэтому нам нужно более высокое давление воздуха, чтобы преодолеть эту силу.Другими словами: мы повысили настройку давления.

Когда вы поворачиваете винт против часовой стрелки, пружина становится менее сжатой. Теперь сжатому воздуху будет легче давить на пружину. Другими словами: настройка давления снижена.

Основная пружина почти не сжимается. Реле давления установлено на очень низкое давление.

Пружина сейчас сильно сжата. Реле давления установлено на высокое давление.

Выключатель / выключатель / автоматический выключатель

Некоторые реле давления имеют выключатель или кнопку для включения / выключения.На некоторых переключателях написано «ВКЛ / ВЫКЛ», но слова «АВТО / ВЫКЛ» были бы более правильными.

В положении AUTO («ON») реле давления работает должным образом. Он открывается и закрывается автоматически в зависимости от давления. В положении ВЫКЛ. Настройки давления отменяются, и электрические контакты всегда разомкнуты. Компрессор остановлен.

(положение ВКЛ не имеет особого смысла, так как это заставит компрессор работать бесконечно долго, что, конечно, приведет к слишком высокому давлению).

Как это работает? Кнопки включения / выключения или выключатель подключаются к пластиковому выводу. Когда реле давления находится в положении «ВЫКЛ», штифт нажимает на пластиковый блок. Пластиковый блок, в свою очередь, размыкает электрические контакты. Компрессор остановится и останется остановленным.

Действие переключателя авто / выключения. Белая булавка нажимает на черный пластиковый блок (красный кружок).

Черный пластиковый блок заставляет электрические контакты размыкаться и компрессор останавливается.

Если вам нужна дополнительная информация о настройке правильного давления, посетите нашу страницу настроек реле давления компрессора.

Я также сделал базовый обзор различных моделей и типов реле давления.

И когда вы хотите купить реле давления, ознакомьтесь с моей страницей покупки реле давления.

Как реле давления работает на компрессоре?

Реле давления воздушного компрессора

Воздушный компрессор — удобный инструмент для широкого спектра проектов. Когда вам для чего-то понадобится воздух, вы можете просто включить компрессор и завершить работу. Воздушный компрессор состоит из разных частей, и наиболее важной частью воздушного компрессора является его реле давления.

Реле давления в воздушном компрессоре не похоже на обычный переключатель. Скорее, это то, что может сказать вам, когда давление воздуха в баллоне достаточное, а воздух понижается. Вы можете измерить PSI с помощью переключателя.

Я видел, что люди очень интересуются коммутатором, как он работает и каково основное назначение коммутатора.

Что такое реле давления воздушного компрессора?

---

Реле давления воздушных компрессоров — это то, что помогает определить, какое давление находится внутри резервуара, а также компрессора.Если вы хотите наполнить бак или что-нибудь еще, вам нужно использовать переключатель для включения компрессора. Опять же, чтобы выключить компрессор, вам нужно будет переключить его.

Реле давления

Это также помогает поддерживать надлежащее давление в компрессорах. Вы будете управлять им, перемещая переключатель по часовой стрелке и против часовой стрелки. Это наиболее часто используемая часть воздушного компрессора, и ее необходимо правильно обслуживать, чтобы обеспечить производительность воздушного компрессора. Это основная защита вашего компрессора.

Как работает реле давления?

---

Давайте обсудим, как работают переключатели воздушного компрессора. Ну, как я уже упоминал ранее, это не обычный переключатель. Вместо этого он имеет прямоугольную форму корпуса, которая может сравниться с размером вашей ладони. Обычно он устанавливается на резервуар компрессора, с помощью которого компрессор может пропускать воздух. Затем он будет контролировать воздух, поступающий из бака компрессора.

Работа реле давления

Переключатели разработаны с воздушной линией, которая фактически контролирует давление воздуха.Он перемещается в воздушный резервуар и из него и сообщает показания. Некоторые элементы переключателя реагируют на прохождение воздуха через переключатель. Обычно стандартный переключатель воздушного компрессора поставляется с диафрагмой, которая сжимается при контакте с воздухом.

Когда вы используете компрессор, он также создает обратное давление. Бак компрессора делает это, что называется давлением отключения. Это изменяет форму диафрагмы переключателя.

Когда диафрагма переключателя деформированный до определенного уровня, реле давления перестанет пропускать воздух.Однако, когда уровень давления находится в правильном состоянии, переключатель сработает. продолжайте пропускать воздух, и танец диафрагмы будет продолжен. Оттуда, вы можете знать, что компрессор работает правильно, и вы можете его использовать.

Это основной способ работы воздушного компрессора. Если у вас есть воздушный компрессор промышленного класса большего размера, механизм может измениться. Но основной рабочий процесс тот же.

Техническое обслуживание реле давления воздуха

---

Как я уже предлагал ранее, для обеспечения наилучшей производительности необходимо правильно обслуживать переключатель.Итак, проверяйте деталь регулярно. Для проверки начните с тестирования процесса, отключив воздушный компрессор. Проверьте, нет ли утечки из переключателя.

Чаще всего проблема утечки возникает на мембране переключателя. Иногда он может не показывать правильное значение давления воздуха. Если да, то нужно устранить утечку. Лучше всего поменять диафрагму. Эта маленькая вещь доступна в местных магазинах, а также в Интернете. Если коммутатор слишком старый, и вы не можете решить проблему с утечкой, лучшим решением будет замена коммутатора на новый.однако, прежде чем это сделать, прислушайтесь к советам некоторых экспертов.

Заключительные слова

Надеюсь, теперь у вас есть четкое представление о рабочем процессе механизма воздушного компрессора. Каждый раз, когда вы включаете воздушный компрессор, убедитесь, что вы соблюдаете правила безопасности. Даже не торопитесь включать или выключать его. Скорее делайте процесс плавно. Для наилучшей работы воздушного компрессора регулярно ухаживайте за этой небольшой, но важной деталью.

Dwyer Instruments — Учебник по работе наших продуктов

Что это такое? Реле перепада давления — это устройство, использующее перепад давления воздуха для приведения в действие электрического переключателя при заданной точка срабатывания.Это может быть разница между двумя положительными или двумя отрицательными давлениями, по одному каждого из них, или положительным и отрицательным давлением. атмосферное или отрицательное и атмосферное давление. Электрический выключатель может использоваться для запуска или остановки двигателей или вентиляторов, открытия или закрыть заслонки или жалюзи, включить предупредительный сигнал, звуковые сигналы и т. д. Реле перепада давления Dwyer предназначены исключительно для работы с низкими и очень низкими перепадами давления в диапазоне от 0,01 дюйма водяного столба. колонка до 50 фунтов на кв. дюйм. В этих диапазонах предлагается широкий выбор моделей прецизионных реле давления Dwyer. Как они работают? Поперечный разрез показывает типичное реле перепада давления Dwyer. Некоторые модели используют другие методы передачи движение диафрагмы к кнопке электрического переключателя. Когда происходит изменение перепада давления между двумя сторонами диафрагмы, подпружиненная диафрагма перемещается, передача силы на мгновенный переключатель. Переключатель может быть сконструирован так, чтобы срабатывать как при увеличении, так и при понижении дифференциала. давление. Движению диафрагмы препятствует калиброванная пружина.Эта пружина определяет диапазон перепада давления, в котором движение диафрагмы приводит в действие электрический переключатель. Точка срабатывания устанавливается путем регулировки сжатия или натяжения весна. Что такое мертвая зона? Когда происходит изменение давления воздуха (или перепада давления), вызывающее перемещение диафрагмы и срабатывание переключателя, некоторые из это давление должно быть снято до того, как переключатель вернется в исходное положение для следующего цикла. Зона нечувствительности — это давление, которое должно быть снято до того, как переключатель вернется в исходное положение для следующего цикла после того, как уставка будет достигнута, и переключатель сработал. Мертвая зона присуща переключателю мгновенного действия. Это обусловлено двумя факторами: жесткостью пружины диапазона при выбранном наборе. точки и хода выключателя при выключении. Таким образом, зона нечувствительности различна для каждой уставки. Когда уставка в самом нижнем конце диапазона реле давления мертвая зона минимальна. И наоборот, когда уставка находится на самом высоком конце диапазона реле давления, зона нечувствительности максимальная. Например: Реле давления настроено на срабатывание при увеличении перепад давления достигает 3-1 / 2 дюйма вод. ст.c. Когда перепад давления в контролируемой системе достигает 3-1 / 2 дюйма водяного столба, переключатель срабатывает и вызывает корректирующее действие. Дифференциал затем давление начинает падать. Тем не менее, переключатель остается включенным до тех пор, пока дифференциал давление падает примерно до 2,4 дюйма водяного столба. Эта разница составляет 1,1 дюйма водяного столба. это «мертвый группа. «Это перекрытие или давление разница между уставкой, при которой переключатель срабатывает, когда давление увеличивается и точка, в которой переключатель сбрасывается при падении давления.

Рекомендации при выборе реле давления Размер диафрагмы — Реле давления Dwyer предлагаются в трех сериях в зависимости от размера диафрагмы. Модели серии 1600 имеют диаметр диафрагмы 7-3 / 4 дюйма. который обеспечивает максимальную рабочую силу для максимальной чувствительности и повторяемости точность. Модели серии 1800 с 4-дюймовыми диафрагмами компактны и имеют малый размер. стоимость, но они обеспечивают отличную производительность для OEM и других производителей. услуга. Модели серии 1900 имеют 3-1 / 2-дюймовые диафрагмы, работающие через конструкцию Dwyer. рычаги усилителя силы движения, обеспечивающие высокую чувствительность и повторяемость в этих компактных недорогих переключателях. Выбор диапазона — Мы рекомендуем выбирать диапазон, в котором заданное значение (точка срабатывания) как можно ближе к середина всего диапазона регулировки. Заданное значение — Для обслуживания, где заданное значение известно, блок может быть установлен в точке установки или для количества OEM, предустановка на заводе. Для обслуживания, где ожидаются изменения уставки на месте эксплуатации, реле давления серии 1638 с визуальным регулировка уставки обеспечивает дополнительное удобство.Там, где давление будет часто сбрасываться, реле / ​​манометр Photohelic® предлагает исключительное удобство. Если требуются две уставки, выберите модель 1627 или серию Photohelic®. Как есть двойные переключатели. Также можно использовать два отдельных реле давления. Зона нечувствительности — Для OEM-приложений доступны специальные переключатели мгновенного действия с очень широкой зоной нечувствительности. Проконсультируйтесь с заводом-изготовителем. Переключатели / манометры Photohelic® имеют самую узкую зону нечувствительности из всех переключателей Dwyer, и низкие / высокие уставки могут быть заблокированы для обеспечивают регулируемое управление зоной нечувствительности. Максимальное давление в фунтах на кв. Дюйм — Все модели рассчитаны на давление 10 фунтов на кв. Дюйм или более импульсное давление, кроме № 1626 и № 1627. Они имеют уплотнение диафрагмы и рассчитаны на давление 2 фунта / кв. Их не следует использовать для увеличения общего количества давление. Температурный режим — Выключатели Dwyer собираются, калибруются и испытываются при температуре 70 ° F. Рекомендуемая температура нанесения пределы от 32 ° (-30 ° для сухого воздуха) до 130 ° F. При пониженных электрических характеристиках верхний предел может быть увеличен до 180 ° F.Видеть спецификации для каждой модели для получения подробной информации. Там, где существуют более высокие температуры, змеевик из медных или алюминиевых трубок часто обеспечить адекватный отвод тепла. Установка — Выберите место без чрезмерной вибрации, где масло или вода не будут капать на выключатель и где окружающая среда температура должна быть как можно ближе к 70 ° F. См. Страницы спецификаций для защиты от атмосферных воздействий, взрывозащищенных корпусов и переключатели окружающей среды. Как правило, реле дифференциального давления следует монтировать с диафрагмой в вертикальной плоскости.Важно, чтобы уставка регулировалась с диафрагмой в том положении, в котором она будет установлена. Напорный патрубок — Все с резьбой 1/8 «NPT. Для использования резины или пластиковая трубка, номер для заказа A-339 Трубка от 1/8 «NPT до 3/16» переходники. Для металлических трубок 1/4 «, заказ № A-324 трубок от 1/8″ NPT до 1/4 » компрессионные фитинги. Электрические соединения — Каждый переключатель имеет три резьбовых соединения. Кожухи кабелепровода имеют удержание 7/8 «для кабелепровода 1/2» примерка.

Реле давления — обзор

(2) Калибровка давления

Существует три классических калибровки для оборудования, работающего под давлением в промышленных процессах: манометры, переключатели и преобразователи. Первая проблема, с которой мы сталкиваемся при калибровке оборудования, работающего под давлением, — это единицы измерения, с которыми мы имеем дело, поскольку их, кажется, десятки. В западных странах, например в США, обычно используется фунт на квадратный дюйм (psi), но необходимо указать, является ли это абсолютным или манометрическим давлением (psia или psig).Хотя обычно это фунт на квадратный дюйм, для приложений с низким давлением часто используются дюймы водяного столба. Другие единицы давления: бар, Паскаль, дюймы ртутного столба, миллиметры водяного столба, микрон, торр и дин на квадратный сантиметр.

Многие современные калибровки давления позволяют выбрать желаемые единицы измерения, но нам все еще необходимо понимать относительное давление, с которым мы имеем дело, чтобы использовать правильное испытательное оборудование, модуль давления, трубки и фитинги, рассчитанные на максимальное испытательное давление.На рис. 18.22 показаны функциональные блоки, используемые для типичных установок для испытания калибровки давления.

Рисунок 18.22. Типовая установка для калибровки давления.

Еще одна проблема, связанная с калибровкой давления, состоит в том, чтобы иметь правильные фитинги для подключения источника давления, эталона давления и проверяемого компонента или устройства. Даже с несколькими ящиками, заполненными фурнитурой в мастерской, и доступом к большему количеству адаптеров в механической мастерской и запасам запасных частей, у нас никогда не бывает нужной фурнитуры.Чтобы свести к минимуму эту проблему, необходимые фитинги должны быть добавлены в примечания к калибровке. Количество соединений в испытательной установке должно быть сведено к минимуму, чтобы свести к минимуму возможность утечки.

Утечка — еще одна проблема, с которой нам приходится сталкиваться при выполнении калибровки давления, которая усугубляется, когда ручной насос используется в качестве источника давления / вакуума. Небольшие утечки в испытательной установке можно компенсировать с помощью источника постоянного давления, такого как баллон N ₂ , запасной штуцер для подачи воздуха в установку или вакуумный насос.Тем не менее, утечки должны быть устранены или сведены к минимуму для всех калибровок давления даже при использовании такого источника. При использовании ручного насоса даже самая небольшая утечка затрудняет работу, поэтому эти соединения должны быть минимальными и плотными.

Гистерезис — это мера разницы в реакции устройства, когда входной сигнал увеличивается от минимального до максимального значения, а затем уменьшается от максимума до минимума в том же диапазоне. Выражается в процентах от полной шкалы (% полной шкалы). У оборудования с механическими перемещениями, такого как манометры и преобразователи тока в пневматику (I / P), возникает ошибка гистерезиса, часто из-за трения и износа механических компонентов.Невозможно отрегулировать ошибку гистерезиса во время калибровки. Его можно оценить, получив данные калибровки с входным сигналом, применяемым как в возрастающем, так и в убывающем направлении.

При оценке гистерезиса важно приблизиться к целевому значению, не выходя за пределы применяемого входа. Если входное значение превышает увеличивающееся целевое значение, уменьшите применяемый вход до предыдущей контрольной точки и повторите попытку. Если входное значение превышает уменьшающееся целевое значение, увеличьте применяемый входной сигнал выше предыдущей контрольной точки и повторите попытку.

При калибровке оборудования, работающего под давлением, необходимо учитывать особые меры безопасности. Прежде всего, убедитесь, что давление в системе было сброшено, прежде чем пытаться удалить какие-либо устройства давления. Кроме того, вы должны знать, какие потенциальные опасности существуют с материалом промышленного процесса. Некоторые из них могут быть токсичными или могут нанести вред окружающей среде в случае выброса. В этих случаях проверьте, часто ли требуется эта область, прежде чем снимать какое-либо устройство для калибровки.
