Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания).

Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло).

Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.   Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

1. Устройство сэндвич-дымоходов: конструктивные особенности
2. Основные составляющие системы сэндвич-дымохода
3. Преимущества и недостатки сэндвич-дымоходов
4. Основные разновидности сэндвич-дымоходов: краткая характеристика
5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
7. Как установить сэндвич-дымоход: пошаговое руководство



Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

В структуру системы сэндвич-дымохода входят следующие основные элементы:

• Сэндвич-трубы;
• Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
• Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
• Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
• Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
• Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
• Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
• Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
• Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

Преимущества и недостатки сэндвич-дымоходов

• Высокие эстетические характеристики и эффектный внешний вид;
• Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
• За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
• В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
• В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
• В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
• Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
• Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
• Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
• За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
• Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

• Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
• Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
• Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

Сэндвич-дымоходы из керамики

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

• Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
• Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
• В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

• В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
• В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
• В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
• Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
• Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
• Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

• Размер поперечного сечения трубы дымохода;
• Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

• Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
• Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
• При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

• СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
• Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
• При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

• Дымовые трубы должны характеризоваться отсутствием уступов;
• Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
• Максимальный угол отведения труб не должен превышать 30 градусов;
• Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
• Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

Монтаж сэндвич-дымоходов из нержавеющей стали: все нюансы установки

В современной практике почти повсеместно используется двухконтурный (двустенный) модульный дымоход с минераловатным утеплителем, или попросту сэндвич. Изготавливается он из нержавеющих марок стали толщиной 0,5 и более мм. Немалый выбор модулей и фасонных элементов позволяет провести монтаж дымоходов из сэндвич-труб без хлопот в любом здании. При этом располагаться они могут как на улице, так и внутри помещения. Как правильно установить дымоход, какие требования нужно соблюсти, расскажем на примере продукции торговой марки FERRUM (или CRAFT).

Принципиальные моменты, которые надо учесть при монтаже сэндвич-труб

• Сборку модульного дымохода FERRUM (CRAFT) начинают «от печки», любого источника отопления, при этом не важно, на каком топливе он работает – газообразном, твердом или жидком.

• Элементы сэндвича данных производителей рекомендуют собирать «по конденсату». При такой установке смоляные отложения и конденсат не выходят наружу и не попадают в утеплитель, а стекают по внутренним стенкам дымохода.

• Стыки труб и других элементов модульной системы обязательно уплотняются герметиком и скрепляются стальным хомутом, который надежно защищает всю систему от разгерметизации.

• По нормам СНиП, между перекрытиями и дымоходом необходимо оставлять зазор.

• При монтаже сэндвич-дымохода обязательно нужно предусмотреть тройник с заглушкой. С ним легко «инспектировать» дымовую трубу и прочищать ее.

• Стыки модулей ни в коем случае нельзя располагать на участке межэтажного перекрытия.

• Вертикальный монтаж дымоходов из нержавеющей стали делают без использования отвеса, что называется, на глазок.

• Труба на крыше должна быть выше конька, иначе ее засыплет снегом и возникнут проблемы с тягой. Оптимальная высота трубы в данном случае – не менее 0,5 м.

К установке сэндвич-дымохода лучше привлекать квалифицированных специалистов. Как правило, поставщики модульных труб из нержавейки оказывают услуги и по их монтажу и проводят необходимые расчеты.

Какие виды и размеры имеет сэндвич труба и как ее монтировать

Содержание статьи

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное – его можно легко установить своими руками.

Вернуться к содержанию ↑

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

• Отсутствует конденсат;
• Простой монтаж;
• Наивысшая степень пожаробезопасности;
• Компактность;
• Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Устройство дымохода сэндвич

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Вернуться к содержанию ↑

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра – это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

• Дымоход-конвектор 120, 150, 200 мм – предназначен для отведения продуктов сгорания;
• Колено 120, 150, 200 мм – состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
• Тройник 120, 150, 200 мм – служит для отвода газов и конденсата;
• Ревизия 120, 150, 200 мм – предназначена для очистки дымохода от сажи;
• Переходник 120, 150, 200 мм – служит для соединения элементов;
• Кагла 120, 150, 200 мм – используется для регулирования тяги;
• Флюгер термо 120, 150, 200 мм – предназначен для защиты от осадков и задувания ветра;
• Конус термо 120, 150, 200 мм – служит для защиты от атмосферных осадков;
• Розетта 120, 150, 200 мм – является вспомогательным элементом и предназначена для декора;
• Грибок 120, 150, 200 мм – состоит из оцинкованной стали и предназначен для верхушки дымохода.

Соединительные части дымохода сэндвич

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Вернуться к содержанию ↑

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций – это:

• При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
• Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

• По дыму;
• По конденсату.

Установка дымохода сэндвич

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная – по дыму. Какой бы способ не был выбран, самое важное – это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

• Фланцевый;
• Байонетный;
• Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

• Рулетка;
• Уровень;
• Электролобзик;
• Болгарка.

Установка сэндвича с применением отводов

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Вернуться к содержанию ↑

Как правильно провести дымоход через перекрытие

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи – крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

• При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
• При расстоянии 150-300 см, размеры трубы не ниже конька;
• При расстоянии более 300 см – размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Вернуться к содержанию ↑

Монтаж дымохода

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Монтаж дымохода из нержавейки. Дымоходы из нержавейки: разновидности и принципы монтажа

Прежде чем установить в частном доме, бане или хозяйственной постройке, источник тепла, для работы которого требуется газ, твердое либо жидкое топливо, необходимо подготовить проект системы отвода продуктов сгорания. Сегодня классические конструкции из кирпича или асбоцементных труб вытесняют удобные и практичные дымоходы из нержавеющей стали, для монтажа которых используют готовые элементы.

Разновидности дымоходов из нержавейки

К универсальному модульному дымоходу можно подключить отопительный котёл любого типа, металлическую или компактную кирпичную печку, камин. Сборку дымового канала можно выполнить самостоятельно, грамотно выбрав систему. Они различаются по конструкции, назначению, характеристикам металла.

Основные достоинства

Дымоходы из асбоцементных труб пользовались спросом благодаря дешевизне, несмотря на невысокую практичность. Кирпичные конструкции активно используются и сегодня, в том числе благодаря солидному и эффектному внешнему виду, но все чаще их модернизируют при помощи вкладок из нержавейки. В список преимуществ дымовой трубы, выполненной из нержавеющей стали, входят:

• Небольшой вес. Дымоход не нуждается в обустройстве фундаментного основания, что удешевляет и ускоряет монтажные работы.
• Коррозионная стойкость. Нержавеющая сталь устойчива к воздействию кислот, содержащихся в дымовом конденсате и опасных для кирпича и асбоцемента.
• Устойчивость к температурным перепадам. Металл выдерживает охлаждение до низких температур в морозные дни и нагрев дымовыми газами до 800 градусов по Цельсию и более.
• Эффективный дымоотвод. Хорошей тяге способствует круглое сечение трубы.
• Нетребовательность к обслуживанию. На внутренних стенках дымоходного канала практически не оседает сажа (в отличие от шершавых стенок из кирпича или асбоцемента), благодаря чему он редко нуждается в чистке.
• Простой монтаж. Конфигурация стандартных элементов предусматривает быструю сборку трубы любой протяженности.
• Ремонтопригодность. Модульная система позволяет при необходимости менять только элемент, вышедший из строя, что удешевляет эксплуатацию дымоотводной системы.
• Длительный срок службы (при условии правильного подбора материала изготовления и грамотного монтажа).
• Универсальность. Дымоход из нержавеющей стали подойдет отопительному агрегату любого типа.
• Свобода установки. Необязательно монтировать строго вертикальную конструкцию, допускаются наклонные элементы и повороты, что упрощает поиск удобного места для установки котла, камина или печи. Трубу с внутренним утеплением допускается монтировать снаружи постройки – в этом случае не потребуется обустраивать проходные узлы через перекрытия и кровлю.
• Доступная цена.

Установка дымохода в деревянном доме. Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Как соединить трубы дымохода. Основные достоинства

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На на чальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов .

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG – в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще в сего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов :

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Дымоход сэндвич по конденсату. Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м³.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Видео как правильно собрать дымоход у печи длительного горения: по дыму или по конденсату?

Сэндвич-труба для дымохода: особенности и установка

Сэндвич-труба для дымохода получила свое название из-за особенностей устройства — пара труб из нержавеющей стали, внешняя и внутренняя, разделенных теплоизоляционным слоем, в котором используется базальтовая негорючая минеральная вата. Обычно такие дымоходы производятся в составе систем, включающих прямые секции, ревизии, фланцы, тройники, заглушки и тому подобное. Благодаря наличию стандартных элементов значительно упрощается процесс проектирования и монтажа.

Сэндвич-труба для дымохода имеет ряд преимуществ. Внутренняя труба нагревается максимально быстро, тем самым полностью исключая образование конденсата. Это значительно снижает отложение сажи, а также потребность в техническом обслуживании. Хорошая тяга обеспечивается низким уровнем теплопотерь. Наружная труба защищена от перегрева, что позволяет повысить пожарную безопасность при прокладке дымовых каналов внутри помещения. При случайном контакте с дымоходом риск ожога практически отсутствует.Сэндвич-труба для дымохода монтируется определенным образом, что достойно большего. Поскольку эта конструкция собирается из отдельных элементов, имеющих стыки и стандартные размеры, монтируются они достаточно быстро и без особых проблем. Естественно, это при условии, что работа поручается профессиональным специалистам, обладающим не только достаточной квалификацией, но и опытом. Однако есть ряд правил, а также определенный порядок действий, которых следует придерживаться.Сэндвич-трубу для дымохода начинают монтировать снизу, от отопительного прибора, которым может быть котел, печь, камин и другие устройства. При использовании наружного дымового канала горизонтальную секцию сначала устанавливают перед выходом из помещения. После этого можно смонтировать вертикаль, высота которой должна быть не менее пяти метров. Нижняя часть вертикальной секции оборудована сборником конденсата, предназначенным для отвода влаги, в том числе той, которая может выпадать с атмосферными осадками.Если дымоход для печи или камина имеет несколько колен, в нижней части каждой вертикальной секции необходимо монтировать сборник конденсата. Длина горизонтальных фрагментов не должна превышать метра.

Дымоход состоит из отдельных сегментов, которые соединяются между собой таким образом, что следующий элемент входит в патрубок предыдущего. Внешний ставится поверх предыдущего. Такой способ подключения позволяет обеспечить поступление конденсата в нижнюю часть дымохода, что исключает утечку на изоляцию и снижение ее теплоизоляционных свойств.Сегменты следует устанавливать на глубину не менее половины диаметра. Такое требование прописано в правилах пожарной безопасности. Сэндвич-трубу для дымохода, цена которой зависит от ее параметров, крепят к стене специальными скобами-крепежами, устанавливаемыми не реже чем через каждые два метра. Дымоход не должен касаться инженерных сетей.

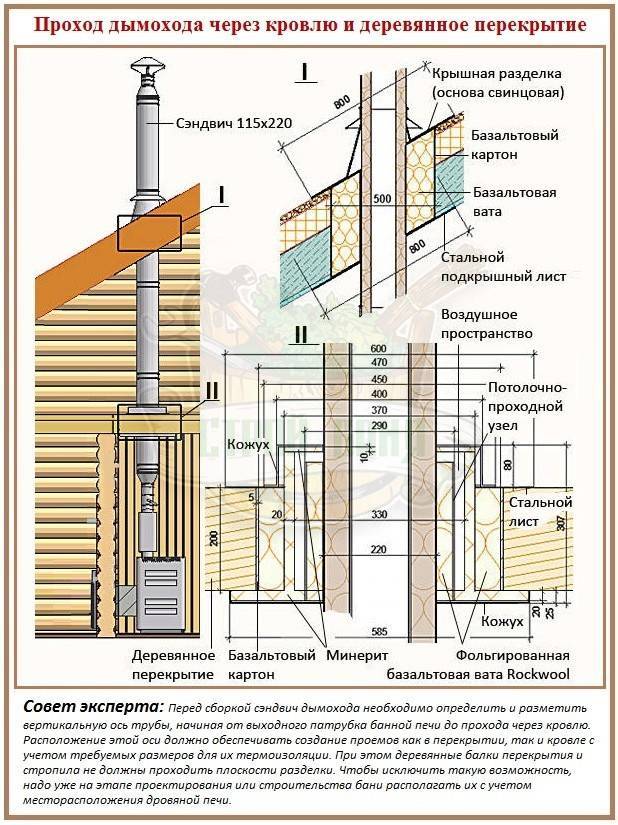

Расстояние от трубы дымохода до деревянных конструкций. Монтаж дымохода «Сэндвич»

Газовые котлы относятся к тепловым узлам с закрытой камерой сгорания, поэтому для них будут установлены наиболее эффективные.коаксиальный дымоход. Это конструкция, состоящая из двух труб разного диаметра, при этом меньшая труба вставляется в большую и фиксируется в ней с помощью перемычек.

По внутреннему контуру коаксиальная труба Дымовые газы из камеры сгорания газового котла на улице выделяются, а воздух движется между дымоходными трубами в обратном направлении. Он попадает в камеру сгорания и поддерживает горение, при этом воздушный забор не происходит из помещения, где установлен газовый котел, что значительно улучшает микроклимат в доме и исключает установку дополнительной системы вентиляции.

Воздух является хорошим теплоизолятором, поэтому внешняя поверхность коаксиального дымохода немного нагревается. В этом случае в вентиляционном канале нагревается воздух, а камера сгорания газового котла уже прогрета, что увеличивает КПД котла.

Монтаж коаксиального дымохода для газового котла чаще всего производится через стену, реже через перекрытия и крышу, так как это увеличивает затраты. Безопасные расстояния ОТ. строительные конструкции При установке коаксиального дымохода, показаны на рисунке.

При установке обычного сэндвич-дымохода на газовый котел необходимо сделать своими руками дополнительную систему. приточная вентиляция, поскольку кислород, необходимый для горения, будет поглощаться из воздуха.

Правильная установка дымохода — залог долгой и безопасной работы системы отопления Как в доме, так и в бане. Сделать своими руками можно, но если есть хоть малейшие сомнения в своих силах — лучше доверить эту задачу профессионалам.Сделают расчеты, помогут подобрать лучший вид дымохода, смонтирована система газов и вентиляции, а хозяину дома останется только самостоятельно провести ревизию и прочистку дымохода.

При проектировании деревянного дома важно учитывать, как он будет слышен. При подключении к системе централизованного отопления проблем нет. Но если решено спроектировать более экономичный автономный способ обогрева помещения (котел, печь), то нужно подумать, как вывести продукты горения из помещения.Основная проблема здесь — как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и установке своими руками.

Способы изготовления дымоходов

Монтаж системы вывода продуктов сгорания может производиться из следующих материалов:

Разновидности наружных дымоходов

Дымоход в деревянном кирпичном доме — решение, которое в настоящее время практически не используется .Применение оправдано, например, в процессе реставрации, когда необходимо воссоздать первоначальный облик дома, представляющий историческую ценность.

Керамические изделия — более совершенное решение. Конструкция из специального дымоходного кирпича, изоляции и внутренней керамической трубы. Их установка позволяет сделать внутренние стенки гладкими и уменьшить осаждение сажи на внутренней поверхности трубы.

Дымоход металлический представляет собой составную трубу, состоящую из двух кожухов с уложенной между ними изоляцией. Для каждого типа конструкции они размещены по монтажу и конструкции. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства сквозь стену.

Дымоходы керамические

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

• Минимальное расстояние от дымохода до несущих балок Если предусмотрена прокладка между трубой и перекрытием листов асбеста в два слоя — 250 мм, без укладки асбеста — 380 мм.
• при наличии утеплителя из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если утеплитель не предусмотрен, расстояние берется не менее 380 мм. №
• при использовании для утепления минеральной ватой расстояние от трубы до стропила принимают не менее 130 мм;
• при использовании легкозернистых материалов — 260 мм;
• для кровли в местах соприкосновения с трубой, высоких температур (сталь, сталь, керамическая черепица, шифер).Если в качестве битумной гибкой плитки используются материалы, необходимо исключить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно быть не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать выход наружу. Это позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты горения не могут попасть в помещение.

Продукты сгорания выводятся сразу

Такая установка подходит только в том случае, если котел расположен непосредственно на внешней стене.Конструкция не позволит расширить горизонтальную зону. Преимуществами использования может стать привлекательный внешний вид постройки. Лучше всего подойдет вариант Для котлов на жидком и газообразном топливе. Минусовой структурой будет повышенное образование конденсата, который приводит к оседанию на стенках веществ, разрушающих трубу.

Наружный дымоход изготавливается так же, как и внутренний, но должна быть предусмотрена изоляция его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции до 10 см и назначается в зависимости от климатических особенностей местности.Важно, что в большинстве случаев труба все равно будет проходить через кровлю, поэтому необходимо соблюдать рекомендации по внутренним выводам. Внизу можно проверить отверстие для проверки и очистки, и капельница установлена. Под кирпичную трубу придется делать отдельный фундамент или карнизную опору под дом.

Стоит учитывать следующие требования к кладке:

• выполнение перевязки;
• изготовление керамического полноводного кирпича на известняковом (цементно-известковом) растворе внутри дома;
• после вывода через крышу кладка выполняется на цементном растворе;
• толщина швов не должна превышать 10 мм;
• Ходьба по внутренней поверхности трубы запрещена.

Дымоходы металлические

Здесь, помимо того, что учитывается расстояние для защиты стены или перекрытия, для отопительных приборов берется другая толщина внутренней стенки, от которой образуются продукты горения:

Дым система вытеснения по сэндвич-трубе

• котлов на газе, дизельном топливе, пеллетах — 0,5 мм;
• камины и топки — 0,8 мм;
• котлов на угле — 1,0 мм.

Стенка из нержавеющей стали.Дополнительным преимуществом такого дымохода является то, что в него уходят элементы, чтобы провести кромку дымохода через деревянное перекрытие, крышу или стену.

Установка через забор в стене позволяет избежать необходимости проходить через перекрытие и крышу. Такой способ повышает безопасность системы, так как труба находится на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену используются готовые детали. Важно помнить, что появляется горизонтальный участок и необходимо предусмотреть скользящую заглушку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену Металлические трубы — самый простой вариант изготовления дымохода своими руками. Этот метод позволяет без труда менять направление труб. Поводок в следующем порядке:

1. Разметка прокладки дорожки, определение точки выхода через ограждение стены. Изготовление отверстий под размер дымохода.
2. Крепление внутренней части насадки, проходящей через отверстие в стене, утеплитель.
3. Изменение направления дымохода на угол 90 градусов с помощью специального тройника с клапаном очистки, который дает возможность доработки и очистки.Устройство устанавливается на некотором расстоянии от стены.
4. Постройте трубу по высоте. Если нужно изменить направление, потребуются дополнительные тройники. Крепление дымохода к стене выполняется с помощью специальных креплений, расположенных на 2 метра.

Труба теплоизоляционная

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее изоляцию. Здесь ситуация аналогична обогреву дымохода при прохождении холодного чердака и после того, как делается вывод на крышу.Монтаж теплоизоляции может производиться из разных материалов.

Утеплитель с помощью минвати

Минвата удобна при укладке и не горит. На рынке представлены специальные элементы для изоляции труб, которые значительно облегчат работу. Если хотите сэкономить, лучше выбрать стеклянную спекуляцию в циновках (рулонах). Отличается высоким КПД. Вы можете выбрать подходящий по толщине и плотности материал.

Базальтовый прессованный картон — прочный материал, выдерживающий до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительные стороны Всегда будет низкая и способность выдерживать высокие температуры.

Асбестовая ткань распространяется в нашей стране в соответствии с требованиями пожарной безопасности, но не используется в западных странах из-за содержания канцерогенов. При использовании в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не опасен.

Монтаж утеплителя для кирпичных труб выполняется аналогично утеплению наружных стен.Для металлических курильщиков есть два варианта. Первый самый простой — покупка труб типа «Сэндвич». Конструкция уже включает изоляцию и состоит из внешней и внутренней трубы. Второй вариант — изготовление наружного кожуха из нержавеющей стали и прокладка между ним и дымоходом эффективной изоляции. Проще всего использовать в этом случае минерал Ват. Толщина теплоизоляции получается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, так как позволяет не повлиять на перекрытие и крышу.

Один из самых важных вопросов здесь — достаточная изоляция трубы.

Дымоход в частном доме чаще всего строят невидимым для глаз. Это можно сделать при планировке строительства дома. Если в доме несколько дымоходов, их объединяют в один-два устройства.

Устройство стального дымохода в частном доме

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. Сложность и конфигурация дымохода зависит от их расположения и мощности.

Типы дымоходов:

• вентиляция,
• газовые стержни
• дым.

Системы вентиляции

Основная функция вентиляционных труб заключается в том, что они помогают выводить из помещения загрязненные воздушные массы.

Оригинальный комплектный кирпичный вентиляционный дымоход

Вентиляционные каналы должны быть необходимы в тех местах, где комната менее вентилируется. Особенно важно разместить такие трубы в зоне кухни, ванной, туалета.

Измерительные системы

Дымоходы Gatal применяются, если в доме используется газовая система отопления.Они выводят продукты горения за пределы помещения, тем самым обеспечивая безопасность использования системы отопления. Трубы должны выдерживать самые разные удары. вредные вещества. Как только продукты сгорания попадают в дымоход, они сразу вступают в реакцию с влагой, которая уже находится в трубе. В результате происходит процесс окисления, который может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция дымохода

Дымоходы

Дымоходы применяются в случае установки в доме отопительного оборудования, работающего на твердом топливе — это могут быть топки или камины.Их дома больше всего, именно по этой причине их часто объединяют в один или несколько.

Схема устройства и конструкция кирпичного дымохода

Трубка дымовая

Устройство дымохода довольно простое, подразумевает использование для этого специальных труб, по которым осуществляется вывод загрязненного воздуха или продуктов сгорания за пределы помещения.

Труб:

• кирпич
• металл,
• керамика
Полимер
• .

Отличительные особенности кирпичного дымохода

Несмотря на то, что сегодня очень большое количество материалов, из которых можно построить дымоход, все же очень популярны кирпичные дымоходы.

Кирпичный дымоход

Этот вид дымохода имеет свои преимущества. Не может быть внутренней штукатурки, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка дымохода из кирпича должна иметь шов в 1 см. Если в помещении рекомендуется использовать цементно-известковую смесь или раствор, в верхней части конструкции уже можно использовать обычную бетонную смесь для кладки.

Совет. Для того, чтобы использовать в доме кирпичный дымоход, нужно сделать более мощный фундамент конструкции — кирпич будет добавлять чрезмерную нагрузку на стены стены и на ее основание.

Кроме того, есть еще ряд недостатков конструкции. Кирпич из-за шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро забивается сажей.

Поскольку продукты сгорания проходят через кирпичный дымоход, образуется кислородный конденсат, из которого кирпичная труба подвержена разрушению. Бывает, что кусок кирпича раскалывается и падает в трубу. Все это во многом может сузить канал дымохода и затруднить доступ воздушных масс.

Для обеспечения длительного срока эксплуатации кирпичного дымохода рекомендуется вставка асбетической трубы. Зазор между кирпичом и трубой заливается бетонным раствором.

Пример использования асбетической трубы

Керамические конструкции

Керамические трубы — это готовые конструкции для конструкции дымохода. Они продаются по модульной конструкции. Ее внутренняя труба из кислотоупорной, термостойкой и прочной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и очень гладкой поверхностью.Благодаря этому в нем не собирается сажа, которая образуется в результате прохождения загрязненных воздушных масс, образующихся в процессе горения.

Устройство трубы керамическое для дымохода

Как кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Дымоходы металлические

Что касается металлических труб для конструкции дымохода, то они, благодаря самым легким, в последнее время приобрели большую популярность. Также они имеют гладкую поверхность, что исключает скопление сажи.Соответственно и воздух пойдет намного лучше.

Читайте также

Вентиляция в многоэтажном многоквартирном доме

Качественная теплоизоляция выполняется достаточно просто. Для этого используется базальтовая вата, которой проложена труба внутри. Только нужно будет правильно определить толщину материала, так как большая толщина может полностью или частично перекрыть трубу и выходить воздушные массы будет очень сложно.

Устройство дымохода из металлической трубы

Как правило, дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современные трубы для дымохода — это полимерные конструкции. Сама труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно провести своими силами, и с этим справится любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (Котлы или колонки). Такие трубы можно вставлять только в дымоход, который выложен кирпичом.

Виды дымохода

На сегодняшний день существует два типа коптильных конструкций: конструкция, расположенная внутри конструкции, и дымоход снаружи дома. Они различаются не только материалами, из которых они могут быть построены, но также размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно для сооружения дымохода внутри дома используются кирпичные или керамические трубы. На улице рационально использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвержены воздействию влаги.

Дымоход внутри дома тоже можно сделать двумя способами, подробнее об этом — на видео

Дымоход можно использовать как в кирпичной, так и в деревянной конструкции. Только дымоход в деревянном доме нужно правильно приготовить, так как дерево очень быстро обугливается. Существует особая технология возведения дымохода в деревянную конструкцию.

Строительство дымохода в деревянном доме

Чаще всего в деревянном доме бывает несколько дымоходов. Но количество таких конструкций более чем зависит от количества оборудования, используемого в доме.В доме обязательно должна быть система отопления с отдельным дымоходом, а может быть и камин с отдельным дымоходом.

Все помещения для курения в доме должны быть вынесены на крышу строения и выполнены с соблюдением всех норм и стандартов.

Дымоход в деревянном доме

Чтобы правильно построить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые смогут правильно составить проект дымохода.

От правильного дымохода зависит безопасность жизнедеятельности всего живущего в доме, лучше будет работать и оборудование. Последний относится к котлам газового отопления и трубам для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть исключения из правил. Возможна постройка с отклонением от вертикали не более 30 градусов. Если нужно вывести трубу наружу, а для этого не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты дымохода в деревянном доме из бруса

Что касается обломков дымохода на крыше конструкции, то он во многом будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше необходимо учитывать направленность ветра, которая чаще всего встречается в этом регионе. Это необходимо в связи с тем, что при подключении дымоходной трубы к отопительному котлу ветровые массы могут попадать в трубу, вызывая тем самым прерывистое горение горючего вещества.

Если есть, то труба для отвода дыма должна быть построена качественно. Это не позволит дыму попасть внутрь помещения, а даст возможность выйти наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется трубная технология.

Сама труба дымохода состоит из трех компонентов:

• трубы из нержавеющей стали;
• слой теплоизоляционного материала;
Труба стальная
• .

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который может быть скреплен проволокой или любым другим материалом. После этого в готовую конструкцию Б. вставляется металлическая труба, которая будет иметь больший диаметр, чем внутренний.

Способы устройства дымохода в деревянном доме

Кроме этого способа устройства дымохода, существует еще один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро охлаждается.Также его можно использовать, когда необходимо сделать достаточно большое количество переходов дымохода.

Сэндвич-труба — современный дизайн дымохода

До сих пор некоторые горожане в качестве дымоходов используют кирпичную кладку, что требует частого ремонта и регулярной чистки (примерно 1-2 раза в год). Но не все знают, что есть конструкции, которые можно установить за один день без дополнительных трудозатрат и специальных инструментов.

Новинка в строительной отрасли ispipe sandwich, который используется как стандартный прямолинейный двухконтурный модульный (1 или 0.5 м) элемент дымоходных систем с различным диаметром дымохода. Основное назначение этой трубы — пожаробезопасный отвод дымовых газов от теплогенерирующего аппарата в атмосферу.

Сэндвич-труба состоит из двух нержавеющих труб разного диаметра, а также теплоизоляции из ваты из базальта.

Эффективный теплоизоляционный слой в этой трубе позволяет решить такие важные проблемы, как чрезмерный нагрев наружной стены и образование конденсата, что сопровождается отложениями сажи на стенках дымохода.

Трубный сэндвич имеет простой монтаж, который может выполнить любой человек. Указанное производство осуществляется частями длиной не более 1 м. В монтажном комплекте сэндвича дымохода есть уголки, переходники, конусы нужных диаметров, тройники с резьбой, грибки, ревизии и так далее.

Небольшая сложность в процессе установки может возникнуть в местах подключения, но производители предоставили решение этой проблемы, сделав детали, облегчающие работу.Сэндвич-труба имеет панели, которые очень эстетичны и просты в уходе: их не нужно чистить, красить и т. Д. Эта система продумана до мелочей, к тому же имеет длительный срок службы, который, если правильно установлен, может быть не менее 15 лет.

Сэндвич дымохода при установке требует набора необходимых элементов, предоставляемых производителем, таких как флюгер, искрогаситель, дефлектор, разгрузочная площадка, хомуты для крепления. Кроме того, может пригодиться наличие раствора, термостойкого герметика, металлических крыс, то есть готовых стыков труб через крышу.Практически любой трубный сэндвич может быть смонтирован из имеющегося набора готовых деталей. Компактность, качество и легкий вес заданных материалов позволяют легко установить дымоходную систему и превращают этот процесс в удовольствие только при условии проведения правильной сборки конструкции, что включает в себя несколько правил:

— Монтаж многослойных труб должен включать два принципа:

— В дополнение к существующей достаточной тепловой защите, указанной для труб, рекомендуется установить дополнительную защиту при их выводе в пожароопасных зонах: деревянная стена, балка, потолок, крыша.

— Категорически запрещается устанавливать многослойную трубу непосредственно над топкой.

p >>

Как выбрать дымоход для сэндвичей. Выбираем сэндвич-дымоходы из нержавеющей стали, плюсы и минусы, рекомендации специалистов. Многослойные трубы для печей: зачем они нужны

Термин «Сэндвич» появился в 1762 году. Так называются закрытые сэндвичи в честь графа Джона Сэндвича. В настоящее время этот термин используется в строительных материалах как обозначение многослойных композитных конструкций.Преимущества композита из нескольких слоев хорошо известны, это повышенная прочность конструкции, возможность использовать в качестве сердечника мягкий или хрупкий материал, например, утеплитель. Применение в строительстве разнообразно. Стоит рассмотреть еще одно применение многослойного устройства — многослойные трубы для дымоходов. Подробнее — в нашем материале.

Читайте в статье

Трубы многослойные для печей: зачем они нужны

Дымоход — необходимый элемент отопительной системы, работающей за счет сжигания топлива, обеспечивает отвод продуктов сгорания: оксида углерода и дыма.Условия труда сложно назвать легкими. В связи с тем, что высота дымохода достигает больших размеров, материал должен выдерживать высокие вертикальные нагрузки, работа при воздействии открытого пламени и высоких температур также предъявляет свои требования. Кроме того, материал должен выдерживать постоянные колебания температуры снаружи трубы и изнутри.

Поверхность внутри трубы должна быть гладкой и позволять очистить дымоход, так как сажа и сажа образуются в дополнение к газообразным продуктам, которые оседают на внутренней поверхности дымохода, затрудняют копчение и создают опасность пожар и последующий пожар.

Все требования к дымоходам соответствуют многослойной трубе для устройства дымохода. Эти трубы с внутренним каналом выполнены из нержавеющей стали, жаропрочной стали, покрытой слоем минеральной изоляции. Поверх изоляции устанавливается защитная оболочка из нержавеющей или оцинкованной стали или листового металла с порошковым покрытием.

Соединительный шов внешней оболочки может свариваться автоматом или скрепляться отгибным швом.

Для изготовления внутренней трубы используется нержавеющая легированная сталь следующих марок:

• AISI430., относительно недорогая нержавеющая сталь, обычно выдерживает перепады температур. Крепление чаще всего с помощью фальцевого шва, так как этот металл плохо сваривается;
• AISI439. , легированная титаном сталь, позволившая добиться повышенной жаростойкости, имеет хорошие антикоррозионные характеристики;
• AISI316. , легированная никель-молибденовая сталь повышенной жаростойкости, рекомендуется для котлов на жидком топливе и газовых подогревателей;
• AISI304. Рядом недорогой аналог 416;
• AISI321. , самая востребованная легированная жаропрочная сталь, отличается прекрасными антикоррозийными и жаропрочными характеристиками;
• AISI106S. , относительно редко встречающийся жаропрочный сплав, чрезвычайно высокие характеристики термической стойкости, практически отсутствие коррозии. Применяется для дорогих изделий, работающих при высоких тепловых нагрузках.

Труба сэндвич

Следует отметить, что для внешней оболочки, как из углеродистой оцинкованной, так и из недорогой легированной, второй вариант более устойчив к внешним факторам, но при этом стоимость изделий с его использованием достаточно высока. .

Минеральные негорючие виды используются в качестве изоляции для труб из минерального сэндвича Wat. или базальт.

Для соединения трубных модулей между собой один край трубы или фасонных частей имеет дугу, с другой — гофрированный сплошной участок, который служит для того, чтобы хрустнуть в заделке и создать надежную, непроницаемую для газа и дыма сложный.

Сэндвич-трубы для дымоходов — роскошь или панацея?

Традиционными материалами для дымохода были кирпичная кладка, металл, керамика и современные многослойные трубы.Недостатки таких дымоходов известны, но стоит сравнить достоинства и недостатки различных коптильных систем:

• Кирпичный дымоход. Надежность и функциональность такой конструкции полностью зависит от ее веса. Следовательно, понадобились усиленные Т под. Кирпичный дымоход имеет большой вес, что сказывается на его фундаменте, к тому же требует больших вложений на строительство и обслуживание. Строительство кирпичной трубы Процесс трудоемкий и сложный.Кирпичи от воздействия перепада температур крошатся и деформируются, со временем кирпичная кладка требует ремонта. Уход за такой трубой также затруднен, из-за неровностей на внутренней поверхности там начинают скапливаться копоть и копоть, которые необходимо периодически чистить;
• Труба стальная, как печь. Опять же, из-за высоких температурных нагрузок на стену требуется ее достаточная толщина, а чем толще стена, тем более твердый предмет. Кроме того, сталь под воздействием температуры может развернуться, а конденсат на ее поверхности может привести к коррозии металла и последующему выходу трубы наружу.Монтаж такого дымохода тоже сложен, требует либо использования прочного изделия, либо применения специальных способов подключения, например. Преимущество такого устройства дымохода — его цена;
• Трубы керамические, глиняные смеси Термическая обработка, обладает высокими термостойкими характеристиками, достаточно хорошо монтируется. Прочный. Недостаток — большой вес и по сравнению с металлом низкие прочностные характеристики.
• Сэндвич с дымоходом. Легкая конструкция, состоящая из отдельных легко перемещаемых модулей.Установка не требует специального оборудования и опыта. Конструкцию можно выводить в любом направлении, в том числе в горизонтальном или наклонном положении. Следует отметить простоту устройства: крепеж и отдельные модули. Труба Сэндвич дымохода состоит из трех слоев: внутреннего канала из жаропрочной стали, прослойки и внешней, защитной трубы. Сам дымоход слегка лёгкий, поэтому его фиксация особых проблем не доставит. Внутренняя поверхность трубы гладкая, изготовлена ​​из жаропрочной легированной стали, что значительно облегчает ее очистку.Изоляция защитит сталь от конденсата и коррозии. Наружная, защитная оболочка служит для защиты от воздействия внешней среды.

Понятно, что дымоходы и дымоходы сэндвич-конструкции стоят немного дороже обычной стали, но в течение срока службы (а это 25 лет) все затраты на композит будут полностью аккумулированы, так как, в отличие от стальных, эти дымоходы не горят и не ржавеют.

Отзывы о сэндвич-трубах для дымохода тоже построены положительно.Пользователи оценили простоту монтажа конструкции, ее долговечность и внешний вид.

Статья по теме:

Из этого обзора вы узнаете: разновидности, средние цены и особенности оформления конструкции; Правила, требования к работе и особенности монтажа дымохода, рекомендации специалистов.

Размеры Модули сэндвич-труб

Труба Сэндвич для дымоходов диаметром 115–120 мм считается основной для небольшого загородного дома или коттеджа.В таких домах редко превышает 3,5 кВт. Для систем большей мощности (от 5 кВт) используются трубы диаметром 180 мм, для систем отопления мощностью более 7 кВт используются трубы диаметром 220 мм. Диапазон размеров образцов Сэндвич для дымоходов широк и подобрать необходимый диаметр по нормам СНиП можно быстро и легко.

При расчете диаметра сэндвича не следует забывать и о других элементах дымохода: крепежах, хомутах, старт-сэндвич, модуле заслонки Сьюберри, переходах через перекрытия или стены.

Но важен не только диаметр многослойной трубы для дымохода, но и высота модуля. Необходимо рассчитать длину дымохода с учетом выхода трубы по коньку дома на высоту до 1,5 метров, высота выхода трубы зависит от ряда факторов и это необходимо подбирать индивидуально, но средняя длина выхода составляет 0,5-1 метр над кровлей кровли. Модули многослойных труб поставляются в нескольких вариантах, распределенных: 0.25, 0,5 и 1 метр высотой.

Каждое помещение, оборудованное котлом на жидком, твердом или газообразном топливе, должно быть оборудовано дымоходом. С его помощью продукты сгорания удаляются в атмосферу, не создавая опасности для людей. Сегодня очень популярны так называемые сэндвич-дымоходы. Две их основные особенности — простота установки и разборки.

Следует отметить, что многослойные дымоходы — это обычные металлические трубы, которые усовершенствованы. Сэндвич-дымоход состоит из нескольких труб, установленных одна в одну. Утеплитель укладывается между трубами разного диаметра.

Сэндвич. Появление.

Сэндвич-дымоход на дом — не только полезный элемент, но и прекрасно украшает дом. Как и все, у таких устройств есть положительные и отрицательные свойства. Конечно, недостатков намного меньше. Тем не менее они требуют особого внимания.

Недостатки и достоинства

Первый недостаток — это стоимость.Сэндвич-дымоходы из нержавеющей стали используются в банях, где котлы работают на твердом топливе. Но не каждый хозяин может позволить себе такую ​​роскошь.
Еще один недостаток — срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем многослойные. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температур дымоход может быть депрессивным, а значит, испортиться.

Но как уже было сказано, преимуществ гораздо больше.На их фоне незаметны недостатки. В первую очередь нужно отметить простоту сэндвича с дымоходом. Установить его может любой желающий — без помощи профессионала. Для дизайна не нужно создавать фундамент, он довольно легкий.

Во время доставки сложностей не возникает. Сэндвич-дымоход состоит из нескольких секций, которые быстро разбираются и тоже складываются в единую систему. На рынке представлен большой выбор дымоходов. Это значит, что вы можете создать любую форму конструкции.При выходе из строя одной секции дымохода ее можно без проблем заменить на новую. Внешний слой труб не сильно нагревается за счет слоя теплоизоляции. Конденсат не образуется и угроза возгорания не создается.

Внутри сэндвич-дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается копоть, но и не создаются зоны засорения. Легко чистится. В целом обслуживание дымохода занимает несколько минут. Необходимо только удалить сажу и слить конденсат.Эстетичный вид изделия позволяет устанавливать его не только снаружи, но и внутри дома.

Как выбрать сэндвич с дымоходом?

Есть несколько важных аспектов, на которые нужно обратить внимание при выборе бутерброда с дымоходом.

1. В первую очередь, это качество материала, из которого изготовлено изделие. От того, насколько прочная сталь зависит дальнейшая жизнь дымохода.
2. Обращаем внимание на теплоизоляционный материал, а также на степень его заполнения дымохода.Минимальная температура нагрева, которую должен выдерживать материал, составляет семьсот градусов.
3. Мы делаем ставку на качество сварных швов. Если дымоход будет использоваться для твердотопливного котла, лучше всего выбрать лазерную сварку. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если труба имеет накатной шов, то такой дымоход-сэндвич применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполнены из нержавеющей стали.Это сделано для того, чтобы конструкция выдерживала большие термические нагрузки и появление конденсата. Если внутренние части сэндвича дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бани, а тем более — для котлов, работающих на твердом топливе. Конечно, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня для изготовления корпуса дымохода используется несколько металлов.Это может быть медь, нержавеющая сталь, полиэстер, сталь или латунь. В некоторых случаях используется оцинкованный металл. И здесь необходимо сказать, что для твердотопливных котлов лучше всего использовать медь или нержавеющую сталь. Другие металлы чаще всего используются для дымоходов, удаляющих газы невысоких температур, или для обычной вентиляции.

Самый лучший способ Нержавеющая сталь для изготовления корпуса — это 316 Ti, 310s. Это особые сорта нержавеющей стали, выдерживающие температуру до тысячи градусов.Пластичность, жаропрочность дымохода — лучшее для этих видов металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Дымоход

Идеально, когда обе трубы сэндвича с дымоходом изготовлены из нержавеющей стали. Необязательно, чтобы внешний вид был корпусом из нержавейки. Самое главное — внутри. Толщина стенок труб из нержавейки может достигать одного миллиметра. Бывает меньше — примерно полмиллионной.Но в твердотопливных котлах такие материалы не используются. Хорошо подходит для газовых котлов. Если использовать такой дымоход в бане, он быстро загорится.

Когда говорят о диаметре сэндвича дымохода, то в первую очередь имеют в виду внутренний диаметр трубы. Есть много разновидностей дымоходов. Но самые популярные — это 115 на 200, 120 на 200 и от 150 до 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр.Есть секции по 50 сантиметров. Для того, чтобы выбрать внутренний диаметр дымохода, нужно следить за диаметром патрубка на выходе из печи. Внешний диаметр зависит от отделки. В принципе никаких ограничений нет.

Изоляция имеет толщину от 25 до 60 миллиметров. Надо сказать, что чем больше его толщина, тем лучше. Если для банной печи используется сэндвич с дымоходом, то утеплитель состоит из базальтовой ваты. Стекловолокно использовать не рекомендуется. Максимальная температура, которую выдерживает стекловолокно, составляет 350 градусов. Если этот предел превышен, шерсть испортится. А в трубах, отводящих продукты горения от банных печей, температура превышает шестьсот градусов. И снова — все зависит от того, какое горение поддерживается в топке.

При установке сэндвича с дымоходом обязательно соблюдайте следующие правила:

• дымоход должен находиться не ниже полутора метров от конька дома, который находится рядом.Если дымоход находится выше крыши, более метра, то нужно установить дополнительную растяжку;
Дымоход
• должен быть не менее 50 сантиметров над плоской кровлей;
• дымоход находится не ниже 50 сантиметров от конька кровли при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дыма — пять метров. Если он меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над крышей 50 сантиметров;
№
• , если есть загнивание дымохода рядом с баней или домом, его необходимо выполнить даже выше этих конструкций.

Только выполнение этих правил гарантирует качественное использование товара, а также защиту помещения от возгорания. А теперь нужно подробно разобраться, как установить бутерброд дымохода.

Mount Sandwich Chimney

Мы уже говорили, что дымоход можно подключить самостоятельно. Для этого нужно вывести трубу через крышу или прямо в стену, а затем поднять вверх через поворотный канал. Для того, чтобы горение в топке было лучше, сначала устанавливают обычную трубу, а затем многослойный дымоход.Из обычной трубы идет сильное тепловое излучение. Температура трубы не ниже температуры горения. Для уменьшения жары трубу оборудуют кирпичной сеткой. Таким образом, после окончания горения труба долго прогревает помещение, и начальная температура вполне приемлема.

В некоторых случаях вода нагревается через дымоход. Затем используется специальный резервуар, который устанавливается возле первой трубы, идущей от топки.

Собирать сэндвич-панели по направлению дыма.Если присмотреться, у каждой панели с одной стороны резинки толще, а с другой — тоньше — для соединения. Так толстый конец всегда устанавливают сверху, чтобы дым не попадал в птичник. Стыки должны быть герметичными. Для этого используется герметик. Если этого не сделать, кислород попадет внутрь дымохода, что приведет к возгоранию сажи.

Для установки дымохода необходимо проделать отверстие в стене или в ножках — в зависимости от способа установки дымохода. Запрещается сразу устанавливать сэндвич-панель на патрубок от топки.В качестве соединения используется стальная труба. В противном случае сэндвич-дымоход быстро запретить.
Очень важно правильно провести дымоход через потолок. Ведь чаще всего из-за неправильной установки в этом месте в банях случаются пожары.

Минимальное расстояние от корпуса дымохода до потолка должно быть не менее 13 сантиметров. Если стены деревянные — то 38 сантиметров. Далее необходимо закрепить трубу в районе потолка. Иногда используют профиль-уголок и саморезы.Чтобы вода с крыши не попадала внутрь помещения, используется оцинкованный лист, который затем герметизируется силиконом.

Lifetime Sandwich Chimney

И, наконец, нужно поговорить о том, как долго работает дымоход. Срок службы многослойной дымовой трубы по разным оценкам составляет от десяти до пятнадцати лет. Это очень много, когда гарантия на продукт.

Однако на практике бывает, что дымоход нужно менять через пять лет, если он горит .

Причины преждевременного выхода из строя сэндвича дымохода можно установить. Например, неправильно подобранный тип для того или иного котла. Часто причина поломки — заводской брак. Поэтому нужно внимательно просматривать каждый товар при покупке.

Чтобы товар был как можно дольше, необходимо вовремя проводить профилактику, а именно чистку и диагностику. При выявлении малейших нарушений в конструкции необходимо сразу прекратить использование дымохода до полного устранения поломки.В противном случае опасности подвергаются люди, которых можно не только изолировать от продуктов сгорания.
На сегодняшний день купить сэндвич с дымоходом несложно.

Как уже было сказано, важно сделать выбор — по предварительной записи. Если есть сомнения, лучше всего обратиться к специалистам, которые помогут в любых вопросах. Монтаж оборудования лучше всего доверять профессионалам, имеющим опыт и необходимый инструмент для выполнения работ. Так вы можете гарантировать качество конструкции и ее долговечность в процессе эксплуатации.

Некоторые системы дымоходного отопления требуют установки достаточно высокого и массивного дымохода (например, при большой высоте стен в частном доме). Часто из-за веса конструкции, создающей колоссальную нагрузку на топочный модуль и перекрытия дома, проектировщикам приходится импровизировать в поисках труб меньшего размера для конструкции дымохода. Сэндвич-трубы, пожалуй, лучшее решение: легкие, гладкие, не образуют ржавчины, изделия защищены от конденсата и установка таких труб не представляет особых трудностей.

Сэндвич-труба состоит из нескольких элементов. По сути, это труба, внутри которой расположена другая труба меньшего диаметра, между ними слой утеплителя из минеральной ваты, либо пенополистирола. Внутренняя поверхность конструкции выполнена из стали со специальным антикоррозийным покрытием. Внешний кожух изготовлен из прочной нержавеющей и оцинкованной стали.

Важно! Не путайте дымоход с трубчатым сэндвичем и коаксиальным дымоходом. Это две совершенно разные конструкции, у них только двухтрубное устройство.Коаксиальный дымоход между двумя трубами представляет собой пустое пространство, предназначенное для воздухообмена. Дымоход из многослойных трубок между внешним и внутренним модулем представляет собой слой утеплителя.

Основные преимущества

Ключевое преимущество дымохода из сэндвич-трубы — легкий вес, который в несколько раз меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.

Простота сборки всех модулей, возможность собрать и установить такую ​​трубу даже без специальной инженерной подготовки тоже считается плюсом.

Остальные достоинства труб можно назвать:

• простая конструктивная фиксация без дополнительных усиливающих конструкций;
• гладкая поверхность, облегчающая очистку от сажи;
• защита от конденсата за счет наличия утеплителя;
• Отсутствие ржавчины за счет антикоррозионного покрытия.

Сэндвич-дымоходы (dualContrary) — оптимальное решение в тех случаях, когда необходимо разместить дымоход открытым, внутри или снаружи дома.Это две металлические трубы разного диаметра, вставленные одна в другую. В промежутке между ними находится слой негорючего утеплителя, не позволяющий нагревать внешнюю поверхность дымохода.

В дымоходах в зависимости от вида топлива откладываются химически активные вещества и осаждаются химически активные вещества: соляная и серная кислоты, сера. Обычный черный металл очень быстро окисляется и обжигается.Сэндвич-трубы изготавливаются из материалов, устойчивых к кислотам и не подверженных коррозии:

Высоколегированная нержавеющая сталь

Высоколегированная нержавеющая сталь — идеальный материал для изготовления огнеупорных и химически стойких дымоходов. Качественная нержавеющая сталь рассчитана на длительное воздействие температуры 850 ° С, кратковременное — до 1200 ° С. Для изготовления двухконтурных труб толщина стали составляет 0,5-1 мм. Для внутреннего контура возьмите лист толщиной не менее 0.7 мм. Внешняя оболочка может быть изготовлена ​​из более тонкой стали.

Дымоходы типа «сэндвич» можно устанавливать как снаружи, так и внутри зданий.

Существуют различные марки высоколегированной стали, не все они одинаково хорошо подходят для изготовления многослойных труб. Лучшие свойства Марка стали AISI 321. Благодаря высокому содержанию молибдена она обладает высокой термостойкостью и максимальной кислотостойкостью. Марки AISI 304 и AISI 316 обладают относительно хорошими свойствами. Популярный AISI 409 менее термо- и кислотостойкий.Хуже всего противостояли воздействию кислот AISI 430. Максимально возможный кратковременный нагрев для AISI 430 — 900 ° C, что меньше, чем у марки AISI 321.

ПРИМЕР СЭНДВИЧА SHYDVIC

К сожалению, на долю изделий из металла марки AISI 430 сегодня приходится львиная доля рынка дымоходов моряков. Большая часть труб китайского производства и часть отечественных производится именно из этой недорогой марки. Дымоход из качественного металла марки AISI 321 0.Толщина 8-1 мм может служить сто лет и более. В то же время дешевая трубка, да еще из тонкого металла, в условиях воздействия кислот и высоких температур может прослужить лет 10-15.

Выбирая дымоходные сэндвич-трубы, разумно сэкономить. Определить марку глаза невозможно. Если трубы не промаркированы, можно проверить металлический магнит. Некачественные стальные магниты, к металлу с большим содержанием легирующих добавок магнит не притягивает. Высокие требования предъявляются только к внутренней трубе двухкамерного дымохода.

Elements Многослойные трубы из полированной нержавеющей стали

Нержавеющий лист может быть матовым или полированным. Полированный металл похож на зеркало и выглядит очень привлекательно. Со временем блеск не суетится. Такие трубы обычно оставляют открытыми в интерьере: служат украшением. Однако полировку легко поцарапать при неаккуратном обращении, устанавливать элементы дымохода следует осторожно, а защитная пленка не снимается до окончания отделочных работ в доме.

Эмалированные трубы из черного металла

Чуть менее жаропрочным вариантом являются эмалированные трубы из черного металла. Эмаль рассчитана на работу при температуре до 500 ° С и кратковременном нагреве до 750 ° С, не боится кислот. Этого достаточно для отопительных котлов и нагревательных колонок. Эмалированные трубы также подходят для печей и каминов, работающих в штатном режиме.

Эмалированные трубы имеют привлекательный внешний вид. Основной цвет — черный, но производители предлагают и цветные варианты.

Труба комбинированная сэндвич

В целях экономии, трубы комбинированные сэндвич производим. Внутренняя труба изготовлена ​​из более дорогой нержавеющей стали, металла с наружной эмалью или оцинковкой.

В качестве внутреннего утеплителя. Используется базальтовая или керамическая вата. Первый не меняет своих свойств при нагревании до 600 ° С, второй — 1000 ° С.

Свойства дымоходных многослойных труб

Поворотная секция. Хорошо просматриваемая сэндвич-конструкция

Особенности конструкции

Трубчатый сэндвич, как правило, имеет круглое сечение.Внутренние диаметры могут быть разными. Для отопительных котлов мощностью до 40 кВт — 130-200 мм, для печей и каминов — 200-280 мм. Толщина утеплителя варьируется от 30 до 80 мм, в некоторых случаях и более. Чем она толще, тем ниже температура наружной трубы. Для монтажа дымохода снаружи здания следует использовать хорошо изолированную трубу.

Номенклатура выпускаемых элементов трубного сэндвича позволяет решать любые задачи при установке. Это прямые участки разного диаметра (длина 0.25; 0,5 и 1 м), повороты, пусковые и оконечные элементы, заглушки, детали крепления, проходы через крышу и внахлест.

Современные системы дымоходов стальные Включают в себя все возможные элементы. Если их мало, можно изготавливать изделия по индивидуальным размерам

Как обеспечить хорошую тягу

Залог успешной работы Печи, котел, камин — наличие постоянной стабильной тяги. Для обеспечения этого необходимо соблюдение ряда условий:

• Высота дымохода должна быть 5 метров и более.
• Требуется выдерживать регулируемую высоту оголовья трубы над стержнем кровли, ее величина зависит от расстояния между осью трубы и коньком, но не менее 0,5 м над поверхностью кровли.
• Желательно, чтобы дымоход был прямым и вертикальным. Допускаются наклонные участки при 45 ° С. Нагревательный прибор можно подключать практически горизонтально (уклон 2 °) участком до одного метра. Горизонтальную часть можно увеличить до 2 метров при увеличении высоты дымохода выше минимальных 5 метров.Общая длина таких участков в горизонтальной проекции не должна превышать: для печей и каминов — 2 метра; Котлы — 3 метра. Лучше их минимизировать. Всего витков не должно быть больше трех.

Дымоходы ниже указанных значений не могут быть выведены. Вверху — возможно

Принципы монтажа Сэндвич-системы

Монтаж сэндвич-дымохода должен производиться в строгом соответствии с инструкциями, с соблюдением требований пожарной безопасности.Работать нужно в перчатках: металл довольно острый, при неаккуратном обращении с трубами можно спилить.

Как правило, на трубу отопительного агрегата (печь, камин, бойлер) или его охладителя устанавливается переходник, представляющий собой излучаемую одинарную стальную трубу. Он может быть достаточно коротким или увеличенным, если необходимо увеличить теплоотдачу и уменьшить нагрев дымохода.

При необходимости высокий адаптер защищают кожухом или экраном, чтобы избежать ожогов от прикосновения. Этот элемент устанавливается «на дым», то есть устанавливается снаружи трубы отопителя, дым наружу не проникает.Стык заделывают термостойким герметиком, рассчитанным на температуру 1000 ° С.

Нижняя часть дымохода выполнена из цельной трубы, что увеличивает теплоотдачу печи. Расстояние от одинарной трубы до деревянных стен должно быть не менее полуметра.

Запускается следующий элемент. Это двухконтурная трубка, герметично закрытая с нижнего конца. Нижняя часть внутренней трубки пускового элемента вставлена ​​«дымом». Верх сделан таким образом, что последующие трубы монтируются «по конденсату», чтобы исключить конденсат в изоляции.Пусковой элемент тоже пломбируется.

Первый элемент (переходник) и пусковая труба монтируются «по дыму» (слева), все остальные — «по конденсату» (справа)

Далее монтаж труб производится снизу вверх. Все элементы до самого верха установлены «на конденсат». Внутренняя трубка верхнего элемента вставляется внутрь нижнего, конденсат течет, не проникая в конструкцию сэндвича. Использовать герметик не обязательно, но желательно. Каждые два метра по высоте трубу следует захватывать хомутом и закреплять на стене или внахлест, лучше их на месте установки трубы.

Проходы через перекрытия, крыши и стены (с наружной подводящей трубой) выполняются с помощью фланцев и уплотнительных прокладок. Внутри прохода горючие конструкции отделены от дымохода слоем базальтовой ваты толщиной 150 мм.

Зазор между трубой и деревянными конструкциями Заполнить базальтовой ватой. Сверху можно поставить фартук из той же нержавеющей стали или другого негорючего материала.

Завершает конструкцию головного убора на крыше.По нормам он должен быть открытым и иметь конусный тип. На практике осадок не попадает в трубу, устанавливают зонт или дефлектор, не препятствующие выходу дыма.

Какой дымоход выбрать? Ответ зависит от того, какой отопительный прибор планируется подключить. Например, продукты сгорания жидкотопливных котлов содержат наибольшее количество агрессивных компонентов, но температура выхлопных газов относительно невелика. Лучшие трубы покрытые эмалью или сэндвич с внутренней трубой из кислотоупорной высоколегированной стали.

Общая схема дымохода. Слева — в доме, справа — при вынесении на улицу. При размещении на улице чистка внизу трубы обязательна, в доме — желательна

Для постоянно используемых печей и каминов стоит использовать дымоход из нержавеющей стали максимальной жаропрочности. Камин на даче, который не является основным отопительным прибором и эксплуатируется только в межсезонье и в праздничные дни, можно подключить к бюджетному дымоходу из относительно недорогой нержавейки.

Можно ли смонтировать многослойную трубу самостоятельно? Может. Однако следует отметить, что при установке ошибки недопустимы. Если нет полной уверенности в том, что можно будет гарантировать прочное крепление, герметичность и пожарную безопасность дымохода, то все равно поручить эту работу опытным, проверенным мастерам.

Дымоход для банной печи из металла. Какие бывают дымоходы для банной печи

Баню без печи сложно представить. Соответственно дымоход нужен.Возведение этой конструкции — ответственный этап, но соблюдая определенные правила и просчитав параметры, ее можно построить самостоятельно.

Дымоход в запрете

При нарушении тяги дым от горючего топлива через зазоры проникает внутрь банных построек. Это может повлечь за собой отравление угарным газом. Чтобы аккумулятор был в безопасности, нужен качественный дымоход. В первую очередь необходимо будет разобраться с ее дизайном, определиться с видом и габаритами.Только в этом случае можно будет сделать дымоход, который будет безопасным и надежным.

Дымоходы для банных построек могут быть выполнены:

По конструкции и месту установки различают:

Чтобы выбрать подходящую конструкцию, следует узнать о преимуществах и недостатках каждой из них.

Видео: Как выбрать дымоход для конструкции бани

Расчет дымохода

1. Если используется топка на дровах или камин с открытой топкой, то расчет нужно делать так: будет обязательно составить пропорцию 1:10 по отношению к топке.Это касается воздуховодов в форме цилиндра. Расчет дымовой последовательности в виде квадрата следует определять пропорционально габаритам топки 1: 1,5. Диаметр трубы должен превышать диаметр моча.
2. Если рекуперация тепла менее 300 ккал / час, поперечное сечение должно быть 140×140 мм или более.

Для учета количества кислорода, необходимого для сгорания топлива. Для того, чтобы на стенках конструкции образовался конденсат, температура газов должна быть более 120 ° С.Конденсат внутри трубы может привести к задержке образования сажи, что приведет к снижению напора и потребуется частая очистка.

Таблица: Допустимые характеристики дымохода

Диаметр дымоходного устройства рассчитывается следующим образом: d = √ (4 x Vr) / (3,14 x 2), где D — диаметр дымоудаления дыма, Vr объем воздуха. Высота устройства рассчитывается исходя из геометрии поперечного сечения. Расчет можно произвести с помощью графика:

Рассчитать высоту дымохода с учетом зависимости сечения конструкции от его высоты

Для расчета требуется определить площадь топки (F) и устройство для вывода дыма (F).Первое значение следует разделить на последнее и определить соотношение в%. Например, если отношение поперечного сечения дымоходной конструкции к поперечному сечению топки составляет 10%, минимально допустимая высота дымохода круглой формы составит 7 м, квадратной — 9 м, прямоугольной — 11 м. Разницу в высоте можно компенсировать за счет вихревого сопротивления, создаваемого дымоходом.

Стоит учесть тот факт, что значения подходят только для прямых труб, а в бане добиться этого непросто.В большинстве случаев трубы для отвода дыма имеют разные повороты, не влияющие на тягу. Для правильного расчета того или иного устройства с множеством неровностей потребуется воспользоваться услугами специалистов. В крайнем случае нужно немного увеличить полученное значение. Достаточно будет печки, работающей на твердом топливе.

К преимуществам использования асбестовых труб можно отнести:

1. Низкая стоимость. Это связано с тем, что изделия из асбеста легко производить.
2. Маленький вес.
3. Без швов.
4. Устойчивость к влаге.

Важно учитывать недостатки, которых гораздо больше, чем преимуществ:

1. Законодательство запрещает использование труб из этого материала в печах, работающих на твердом топливе. В процессе сжигания топлива температура назначенных газов будет на уровне 700-800 ° С. Асбестовая дымовая труба способна выдерживать не более 300 ° С.
2. Асбест — пористый материал, поэтому он будет поглощать конденсат.Трещины могут стать причиной пожара.
3. Внутреннее основание не будет гладким, поэтому на стенах довольно часто скапливается сажа, которая через определенный период может начать гореть. Температура открытого огня стремительно повысится, в результате чего дымоход из асбеста взорвется.
4. Говорит также через определенный период можно заделать углубление дымохода. В результате пропадет тяга, а продукты горения войдут в помещение.
5. Появление пятен на стенах и неприятного запаха в парилке.Конденсат впитается в трубу и попадет на соприкасающиеся с ней материалы. Это может привести к тому, что дымоход и здание потребуется отремонтировать.
6. Трубка из асбеста имеет небольшой диаметр, так что изначально все равно плохая леска.
7. В конструкции не получится подготовить выемку для доработки, поэтому ее сложно очистить от копоти.

Чтобы использовать этот материал для изготовления дымохода, необходимо соблюдать такие условия:

1. Устанавливать конструкцию необходимо только на территориях, которые находятся на большом удалении от топки.
2. Обязательное условие — изоляция. Трубу можно смонтировать в дымоходе из кирпича или есть возможность построить сэндвич с использованием наружной опалубки. Это значительно уменьшит появление конденсата и повысит пожарную безопасность.

Если вы планируете соорудить дымоход из асбестовой трубы, то следует учитывать следующие рекомендации:

1. Монтаж конструкции производить на печь из железобетона или каменной кладки.
2. В процессе прохождения перекрытия потребуется сделать откидной борт. Для этого необходимо в крайних частях выемки закрепить борта необходимой высоты и заполнить щели между материалом перекрытия и материалами трубы, которые не воспламеняются. Допускается использование глины, песка или шлакобетона.
3. В процессе перехода через крышу потребуется сделать выдру, которая сможет защитить чердачное помещение от проникновения в атмосферные осадки.Для надежного крепления следует сформировать муфту из смеси песка и цемента.
4. Отрезки дымохода закрепить термостойким герметиком и хомутами.

Важно уделять особое внимание качеству стыков.

Трубы из керамики

Сопла из современной керамики могут применяться для отвода газов с разной температурой, а также для котлов с жидким и твердым топливом.

Керамический дымоход для котлов на жидком и твердом топливе

Особенности керамического дымохода других типов:

1. Универсальность.
2. Простая обработка.
3. Возможность накопления тепла.
4. Высокая прочность.
5. Длительный срок службы.
6. Газовые баллоны, в связи с чем исключается вероятность проникновения газа в помещение.
7. Устойчивость к возгоранию.
8. Водонепроницаемый.
9. Устойчивость к перепадам температур.

Конструкция состоит из следующих элементов:

Визуально конструкцию дымохода можно разделить на следующие зоны:

• теплопроводность;
• трубная основа;
• тройник для чистки;
• Тройник для подключения печки.

Емкостной сифон для накопления конденсата должен иметь высоту более 15 см, минимальный уровень запорной жидкости — 10 см. В процессе установки прямых деталей необходимо учитывать, что стыки нескольких секций нельзя размещать в местах перекрытия плит. В этих местах конструкцию следует дополнительно утеплить негорючим материалом.

Общая высота устройства из керамики должна быть более 5 м. Чем больше высота, тем сильнее тяга.При установке важно учитывать такие требования: дымоход

• должен находиться на высоте 1,2 м над кровлей без перегибов;
• не менее 50 см над коньком или барьером;
• на расстоянии не менее 5 м от решетки охладителя до устья трубы;
• над коньком;
• под углом 10 ° к линии горизонта.

Размеры изделия должны быть больше диаметра сопла печки. Установка довольно проста: нужно начинать с основания и двигаться вверх.Верхняя труба должна заходить внутрь нижней. Если планируется установка конструкции в структуре дерева, важно учитывать вероятность выпадения осадков. Если не учитывать этот фактор, дымоход выйдет из строя. Не нужно крепить изделие к крыше.

Самостоятельный дымоход для ванны из нержавеющей стали

Не вся сталь может применяться для производства систем дымоудаления. Конструкция может быть изготовлена ​​только из стали таких марок:

1. Термостойкий металл с защитой от коррозии марки 409 и 439.Подходит в случае установки топки на твердом топливе. В состав материала входит титан, который не допустит выгорания углерода из металла. Эту марку нельзя использовать для удаления дыма от плиты, которая работает на газе или жидком топливе.
2. Нержавеющий металл, устойчивый к коррозии. Марка — 430. Из материала можно построить внешние элементы дымохода. Не подходит для внутреннего сопла, так как под воздействием повышенных температур быстро разрушится.
3. Нержавеющая сталь марки 304 и 316. Устойчив к воздействию кислот. Допускается использование материала при производстве систем дымоудаления, которые устанавливаются на устройствах, работающих на жидком топливе.
4. Тугоплавкий металл, устойчивый к воздействию кислот и высоких температур. Марка — 321 и 316т. Его можно использовать для всех типов печей, так как материалу не страшны температуры до 1000 °.

Допускается использование материалов только аустенитного класса.

Дымоходы из стали можно разделить на 2 группы:

Существуют определенные правила установки конструкции, позволяющие сделать дымоход качественно и прочно:

1. Устанавливайте такую ​​систему снизу.
2. Сборку всех секций дымохода в одной конструкции необходимо производить последовательно. Последующий раздел необходимо вставить в предыдущий.
3. Трубу необходимо застелить термостойким герметиком и закрепить хомутами.
4. Каждый элемент должен быть закреплен отдельным кронштейном.
5. Если сопло будет проходить рядом с устройствами, которые могут загореться, то с внешней стороны трубы нужно установить слой утеплителя из базальта.
6. Если крыша без изгиба, то минимальная высота дымохода над ней составляет 50 см.
7. В месте прохождения конструкции через крышу на ней не должно быть соединений. Минимально допустимое расстояние от стыка до перекрытия — 70 см.

Чтобы защитить крышу, необходимо установить спаркиум на головной части трубы.

Искрообразование необходимо для исключения возможности возгорания кровли.

Самостоятельная установка дымохода для бани

Техника монтажа зависит от того, какой материал планируется применить для изготовления дымохода. При изготовлении дымохода в одиночку необходимо соблюдать ряд правил:

1. Запрещается заполнять прибор другими форсунками.
2. В конструкции для рассыпания дыма не должно быть горизонтальных участков более 1 м.
3. За отопительный сезон дымоход бани необходимо прочистить не менее 2-х раз.
4. Конструкция должна выходить за пределы крыши не менее чем на 0,5 м.

Монтаж сэндвич-дымохода из стали через перекрытие

Прежде всего, следует рассмотреть сэндвич-дымоход. Производители поставляют продукцию вместе с набором выставочных запчастей, к которым можно отнести: колено

• ;
• тройники;
• зажимы;
• заглушки;
• потолочные и проходные узлы;
• проездных;
• защитные экраны.

Схема позволит разобраться с технологией монтажа дымохода из нержавеющей стали

Пошаговое руководство по монтажу стального дымохода:

1. В первую очередь, с помощью сантехники нужно разметить размещение мест вывода выводов через конструкция крыши и перекрытия. Далее необходимо подготовить углубление по размеру трубы. Стоит помнить, что между сэндвич-трубкой и частями потолка из дерева нужно оставить расстояние около 10 см по периметру ниши.

   Размеры проема должны быть примерно на 10 см больше, чем размеры дымоходной трубы.

2. Теплоизоляция может выполняться минеральной ватой. Понадобится закрыть место прохода через перекрытие потолка. Не стоит беспокоиться о том, какой может быть хлопок, так как повышенная температура быстро его сушит.
3. Понадобится снять все размеры и определиться с местом установки разгрузочного узла. Рекомендуется делать на чердаке.Он возьмет на себя нагрузку сопла, выходящего из потолка. Кроме того, разгрузочный узел способен исключать боковые колебания.

   Узел разгрузки воспринимает нагрузку трубы, выходящей из потолка.

4. Если расстояние между цоколем пола и чердаком большое, то следует установить разгрузочный узел. Если расстояние меньше 1,5 м, то дополнительные резервные копии не требуются. Сливной узел можно построить из стальных уголков и крепежа. Уголки необходимо закрепить к стропилам.Фиксация должна быть максимально надежной.
5. На выходном патрубке печки нужно будет смонтировать начальную трубу. Он должен быть в большой трубе с натяжением, в процессе покупки нужно выбрать подходящие размеры.

   На выходном патрубке печи необходимо установить начальную многослойную трубку.

6. Узкая трубка должна входить в патрубок на выходе из печи, но не закрывать его. Отрезанные трубы необходимо вставить друг в друга. Расположение перехода и загиба должно дополнительно закрепить хомуты.

   Проход и отводы труб необходимо закрепить хомутами.

7. На стороне прохождения патрубка через потолочную конструкцию необходимо положить прорезь, чтобы закрыть выходное углубление. Это также сделает дымоход более устойчивым. Для резки нужно быстро поднести насадку большего диаметра, которая будет использоваться как переходник. Это увеличит площадь упора и исключит деформацию при сильных нагрузках в боковой части. Адаптер позволит дымоходу свободно перемещаться вверх и вниз.Чтобы исключить теплопотери из-за неплотно прилегающих деталей, рекомендуется использовать минеральную вату. Его следует надеть на режущую часть и хорошенько натянуть до перекрытия потолка гвоздями или саморезами.

   Чтобы закрыть выход в потолке, нужно установить пропил

8. В оболочке и кровельном покрытии нужно подготовить отверстия. Далее следует занять место выпуска устройства для курения. Для этого нужен адаптер. Места подключения должны быть промаркированы герметиком.Рекомендуется положить на покрытие еще один лист и закрепить саморезами с резиновыми шайбами. Оставшиеся щели обрабатываются герметиком. Выход трубы должен быть на 55 см выше уровня крыши.

   Вертикальное расположение должно контролироваться строительным уровнем.

9. В верхней части дымохода должен быть установлен митигарх.

Видео: Монтаж дымохода из сэндвич-труб через потолок

Монтаж дымохода из керамики через потолок

Последовательность действий будет такая:

1. В первую очередь нужно подготовить место, где будет происходить устройство. быть помещенным.Если на нем есть неровности, их необходимо устранить. Монтаж дымохода допускается производить на отдельном основании возле отопительного прибора или на его верхней поверхности. Для кладки используется специальная клеящая смесь, так как раствор не сможет обеспечить необходимую прочность.

   Для кладки нужно использовать специальный клей, так как раствор не сможет обеспечить достаточную прочность.

2. Металлический брусок следует подготовить длиной 1 м и диаметром 5-10 мм.С их помощью потребуется дальнейшее закрепление конструкции. Это сохранит целостность дымохода. Далее нужно сделать углубления в потолке и крыше. Не нужно делать запас по размерам, так как устройство сможет защитить деревянные детали от повышенных температур.
3. На следующем этапе необходимо установить 2 половинки керамики. Замок следует смазывать клеевой смесью.

   Первый блок необходимо залить клеевой смесью.

4. Далее нужно проверить расположение половинок.При необходимости их можно уволить. В боковые выемки вставьте железные прутья. Промежутки между арматурой и керамикой заполняются клеем. Не нужно полностью заливать углубление. Клей следует расположить так, чтобы он соединял стержни и керамику в 3-4 местах.
5. На трубу из керамики следует намотать теплоизоляционный материал, слегка притянуть его железной проволокой или зажимом. Не нужно сильно тянуть, так как теплоизолятор не должен давать усадку. В качестве материала для теплоизоляции в основном используется прессованная минеральная вата.
6. Трубу нужно будет установить в углубление керамики, после чего можно будет проверить ее расположение. Чтобы ускорить процесс, можно намотать сразу все трубы. Количество форсунок соответствует высоте дымохода.

   Проверить расположение трубы можно с помощью строительной планки

7. Следующий керамический блок монтируется на клей. В дураку сначала вставляется другая труба. Излишки клея с камеры нужно сразу вытирать, отходов быть не должно.

   Замок керамической детали нужно смазать клеем и удалить лишнее

8. Действия проводят по аналогии, важно следить за расположением дымохода в процессе работы.
9. Для закрепления дымохода на чердаке необходимо отрезать направляющие по размерам углубления, установить их по периметру дымохода и плотно пригвоздить к чердаку.
10. В месте выхода с места происшествия должна быть герметизация крыши. Делается это с помощью хороших вещей, которые продаются в готовом виде.

При разрыве дымохода через крышу потребуется установка проходного узла

Видео: Инструкция по монтажу керамического дымохода

Монтаж дымохода через стену

После того, как устройство будет собрано для дымохода, вы будете нужно растопить печь. Если из топки быстро выходит дым, значит, работа выполнена правильно.

Как провести дымоход от бани через землю

Чтобы провести трубу через землю, нужно ее изолировать.Обычный битумный слой не подходит, так как труба будет сильно нагрета. Последовательность действий будет следующая:

1. Потребуется подготовить несколько футерованных труб, диаметр первой должен быть на 5-10 см меньше диаметра второй. Одна труба должна быть вставлена ​​в другую. Процесс сборки рекомендуется доверить профессионалам тяжелого труда.
2. Трубы можно собирать из нескольких частей. Стыки скрепляются хомутами. Между каждым зажимом должно быть по 3 распорки, иначе при засыпании конструкция дымохода может оказаться сказкой.
3. Места стыков обработать термостойким герметиком.
4. Внешняя трубка, которая находится в земле, должна почувствовать запах битума.

Инструкция может показаться простой, но выполнение данной работы рекомендуется доверить опытным специалистам.

Как выполнить утепление дымохода в бане

Для выполнения работ по утеплению трубы могут применяться такие материалы:

Теплоизоляция начала применяться с недавнего времени.Он сделан из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплосчетчик, тем более высокую температуру сможет выдержать материал.

Таблица: Зависимость максимально возможной температуры от толщины теплоизоляции

Верхний слой фольги может защитить трубу от сильного перегрева. Крепится термостелька просто. Нужно будет только обмотать его вокруг дымохода, закрепив скотчем или железной проволокой.

Другой популярный материал — фолоизол. Он состоит из слоя фольги и теплоизолятора. Фольга будет использоваться как световозвращающий материал, позволяющий экономить в бане до 90% тепла.

Лучшим материалом для изоляции дымохода является фолоизол

Этот материал экологически чистый, так как при изготовлении используется пищевая фольга. Стойте материал к воздействию ультрафиолетовых лучей и повышенных температур. Допустимые температуры — от -65 ° С до + 175 ° С.Часто используется для тепловых трасс и трубопроводов.

Этим материалом часто покрывают не только форсунки, но и стены парилки с потолком. Дом, отделанный внутри фолгичем, имеет конструкцию термоса. Не уйдет тепло, в связи с чем постройка бани будет быстро прогреваться и долго не будет охлаждаться.

Довольно часто в бане применяются безопасные многослойные трубы. Дизайн похож на торт. Внутренняя часть изготавливается из нержавеющей стали, затем укладывается изоляционный материал, а внешняя часть — из оцинкованной стали.Конструкция может выполнять сразу две функции: устранять скопление сажи внутри и уменьшать нагрев снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подходит. Для этого потребуется сделать следующее:

1. Выход трубы на потолочную конструкцию и через крышу необходимо изолировать от повышенных температур с помощью листов асбеста. Для этого отрежьте лист, размеры которого превышают размеры трубы примерно на 10-15 см со всех сторон.Конструкция прикручивается самодельными ящиками.
2. Во внутренней части стенки патрубок должен быть закрыт металлическим листом. Обычные листы из железа применять нельзя, так как они могут подвергнуться коррозии. Размеры листа должны быть такими же, как и у асбестового листа.

Вокруг патрубка в местах его прохождения через потолок рекомендуется соорудить железный ящик и залить внутрь хламзит. Толщина слоя 5-10 см. Он сможет сохранять тепло и защищать деревянные детали от возгорания.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть деревянного каркаса. Более сложная задача — устроить проходной проход между этажами. Важно сохранить герметичность парилки и исключить нагрев разъемной трубы деталей из дерева конструкции и элементов внутренней обшивки.

Для этого нужно использовать нарезку. Конструкция необходима для устройства противопожарного прохода дымохода через потолок и стену, а также для защиты деталей отделки от возгорания.Разрез можно сделать из железного ящика. Горизонтальный размер определяется с учетом диаметра трубки-сэндвича, но минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно принять во внимание следующие советы по монтажу резки:

1. Стыковочные пространства и перекрытия потолка должны быть вымощены листом асбеста или базальтом.
2. Нижняя часть пропила фиксируется саморезами, но их необходимо утеплить.Для этого на месте установки элемента застежки следует подготовить углубление величиной 2 диаметра самопресса. В этом случае застежка не будет контактировать с дном коробки.
3. Далее нужно одеть шайбу и кусок асбеста.
4. Крепеж вкручивается в углубление.

После монтажа пропил засыпать материалом для теплоизоляции. Делается это в такой последовательности:

1. На дно наносится слой глины 20 мм.
2. Оставшееся пространство залито глиной.

Видео: устройство противопожарного прохода дымохода через потолок или стену

Дымоход для бани легкий, но при этом важно соблюдать инструкцию по монтажу и теплоизоляции труб. Даже малейшие ошибки могут спровоцировать возгорание деревянных элементов постройки бани.

Установка бани печи А подключение бака для воды — задача не из легких, поэтому домовладельцы часто прибегают к помощи специалистов.А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким образом на установке. Какой кусок трубы лучше использовать, как правильно установить и взять на улице, вы узнаете из нашего материала.

Выбрать трубу дымохода

Для удаления продуктов горения из банной печи применяют дымоходы 3 разновидностей:

• из обычной стальной трубы;
• трубы специальные трехслойные для печей и котлов ТТ типа сэндвич;
• дымовых каналов выложены кирпичом.

Как правило, коптильни из кирпича выкладывают одновременно со стационарной печью, о которой подробно рассказано. Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком дороги ценой материалов и конструкции. Если поставить в парилку чугунный или металлический обогреватель, то ставить отдельно кирпичный газовый двигатель нерационально.

Ссылка. Некоторые банные процедуры встраивают в тепловую панель из дымящегося кирпича, показанную на фото. Внутри помещений выполнены вертикальные и горизонтальные каналы для продуктов сгорания — дыма.Цель состоит в том, чтобы забрать больше тепла от нагретых газов до выхода наружу и передать его в сауну.

Самый дешевый вариант — обычная одинарная труба из «черного» металла или нержавеющей стали. И хотя устройство такого дымохода позволяет сэкономить, при установке и эксплуатации возникает ряд неприятных моментов:

№

• Для того, чтобы в ванне не образовалась раскаленная поверхность железа, необходимо защитить стены и потолок всех деревянных конструкций;
• трубу дымохода, проходящую по крыше через перекрытие и чердак, необходимо утеплить базальтовым волокном;
• от разницы температур внутри топки и снаружи газовой установки на ее стенках образуется конденсат, который характеризуется появлением грязных сверл на трубе.

Вариант успешного использования одноосных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплить ни один дымоход для бани при установке, лучше покупать и монтировать готовые сэндвич-трубы. В них внутренняя втулка из нержавеющей стали, а внешняя обшивка — оцинкованная (в бюджетном исполнении). Между двумя рукавами уложен слой базальтового утеплителя, толщину которого можно выбирать. В этом варианте рекомендуем остановиться.

Доска выбора бутерброда для банной печи. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов достаточно велика и может достигать 600 ° С. Поэтому трехслойный дымоход с толщиной нержавеющей вставки составляет 0,8 мм, изоляция — 5-6. см. Диаметр — не меньше размера нагревательного сопла.

Как вывести дымоход через потолок

Как уже было сказано выше, дровяная печь в бане прогревается по максимуму, и ее тарифицируют периодически, только во время стирки.Внутренняя стальная труба сэндвича также нагревается до высокой температуры, чтобы в ней не образовывался конденсат. Это значит, что на газоходе не нужно ставить тройник и тупиковый участок — сборник конденсата, вертикальный канал подключается к топке напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюдать нормы пожарной безопасности. Говорят, что внутренняя стена газовой установки, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева.Обратите внимание, что для железной трубы без покрытия этот отступ должен увеличиваться до 500 мм с каждой стороны. Вопрос решается двумя способами:

• необходимо собрать или приобрести готовый потолок и насосный агрегат, представляющий собой металлический ящик необходимых размеров, заполненный негорючим утеплителем;
№
• справа в перекрытии для установки квадратного водонагревателя самотипа, обогреваемого отходящими газами.

Схема установки резервуара с перекрытием (слева) и потолком и узлом Passion (справа)

Примечание.Чаще реализуется первый вариант, так как бак с водой требует дополнительных креплений из-за приличного веса.

Поэтапный монтаж вертикального сэндвич-дымохода в бане выглядит так:

1. Четко обозначив место прохода трубы через потолок, вырежьте в потолке квадрат, размеры которого определяют по формуле 380 x 2 + d (внутренний диаметр круглого канала).
2. Узнайте, где газоход пересекает крышу.Если он упадет в стропило, вырежьте от него проем, а в процессе установки проследите за конструкцией двумя коленями на 30 или 45 °.
3. Подсоедините первую секцию однолинейной стальной трубы со встроенным регулятором тяги к печи. Встряхните Загрузите термостойкий герметик и закрепите хомут.
4. Установить переходник и собрать из сэндвича весь дымоход, вставляя секции одна в другую «конденсат».
5. Коробку узлов прохода заполняют негорючим утеплителем — базальтовой ватой или глиной.Чтобы предотвратить заговор, наденьте на дымоход специальную кровельную прокладку — волшебник Flash (иначе — давит). Сверху заделать все стыки.

Совет. Выбирая место пересечения кровли, не забывайте, что фасонные детали (колено 30 °) можно поворачивать в разных плоскостях и тем самым убирать выступ ближе к коньку или дальше от него.

Чтобы дымоход не нагружал банный духовой шкаф своим весом, прикрепите его хомутами и скобами к деревянным балкам и другим конструкциям.Как сделать дымоход в бане с проходом через потолки и крышу, рассказывается в видео:

Монтаж флиса с пересечением стены

Бывает, что по разным причинам (например, баня устраивается в одном из помещений частного дома) дымоход должен сразу выходить на улицу через стену. Если он построен из бруса или оцилиндрованного бревна, то узел прохода выполняется так же, как и через деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от огня не нуждаются. Их достаточно, чтобы проделать круглое отверстие, диаметр которого больше дымохода на 15-20 мм, вставить железную гильзу и протолкнуть туда трубу для последующей заделки. В целом сборка дымохода производится аналогично, но с некоторыми отличиями:

1. Поскольку вся вертикальная площадка находится снаружи, необходимо разместить секцию сбора конденсата внизу. Для этого на выходе из стены устанавливают тройник-сэндвич.
2. Крепление осуществляется с помощью зажимов и настенных кронштейнов с возможностью регулировки, как показано на схеме.
3. Если дымоход установлен на боковой стене дома с дымчатой ​​крышей, наверняка придется обходить кровельный SCA через два колена с поворотом на 30 °.
4. Минимальная высота подъема 5 м. При этом оголовок дымохода не должен попадать в обветренную зону крыши и при необходимости подниматься выше.

Минимальная высота подъема над подветренной зоной

Важный момент.Точки крепления трубы к кронштейнам не должны попадать на стыки модульных сэндвич-секций.

Устье дымохода прикрывать заглушкой не обязательно — вода хорошо попадает сверху в нижнюю часть коллектора конденсата. Плюс к этому газовая труба будет периодически промываться от копоти. О том, какую прокладку каналов лучше выбрать, смотрите в следующем видео:

Как прочистить дымовой канал

Чтобы выходы дымохода от банной печи были покрыты толстым слоем сажи, надо очень постараться.Чтобы образовался налет, утеплитель должен постоянно работать на медленном напряжении или «заправке» необработанной древесины. В обоих случаях она не сможет выступать из ванны. В штатном режиме газы с высокой температурой просто выгорают в трубе и никаких засоров там не возникает.

Теперь о том, как в бане своими руками прочистить дымоход, если на стенах все-таки появились нитки и уменьшилась сила тяги:

1. Заложите в топку сухие дрова из калорийных пород с небольшим содержанием смол: акации, дуба, ясеня или осины.Горючее сжигать при полностью открытой путанице на максимальном режиме, чтобы выгорела сажа.
2. Очистить газоход с помощью специального «трубопровода», прожигая его строго в соответствии с инструкциями, указанными на упаковке.
3. Сыпью, закрепленной на тросе с грузом, произвести механическую очистку трубы, подойдя к ее головной точке.

Мастер-класс по изготовлению домашней хеши и удалению копоти из дымохода смотрите в следующем видео:

Заключение

Наша инструкция по поэтапному монтажу многослойного дымохода для бани одинаково подходит для монтажа одноосных труб из нержавеющей стали.Отличие в больших проемах для пересечения горючих перекрытий — потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплять участки, развернутые на холоде и выше кровли. Если все сделать правильно, то в итоге получится такой же бутерброд, только домашний.

Связанные записи:

Дымоходы для банной печи — основной вид работ в помещении от дыма и пожаров. Если вы решили выполнить работы своими руками, важно знать, как рассчитать конструкцию и пошаговую инструкцию по монтажу стальных и кладочных дымоходов из кирпича.

Поворот

Сушилка для печи с ванной

Дымоход для печи в бане нужно будет делать вне зависимости от вида топлива или размера пара. Принцип работы любого устройства основан на способности нагретого воздуха подниматься вверх. Выхлопные газы, выходящие в вытяжной канал топки, попадают в дымоход. Они могут быть как с кладкой внутри здания, так и поверх наружной стены.

Каждый вид имеет ряд преимуществ, но самый распространенный способ проведения труб внутри помещения является наиболее распространенным.При прохождении перекрытий и уклона кровли рекомендуется оборудовать такие места дополнительным слоем тепло- и гидроизоляции. Рекомендуется использовать термоизоляционные муфты, либо обернуть деталь минеральной вата. или другой материал.

Устройство дымохода в бане

Газы пройдут по каналам и уйдут в атмосферу. Вторая работа дымохода — обеспечение надежной и достаточной тяги для нормального сгорания топлива. И если вначале при сверлении можно обеспечить дополнительную тягу с открытием аштара и кирки, то при горении роликовую закладку нужно закрыть на вентиляцию топки — это уход за дымоходом .

Выходные контуры дымохода

Устройство дымохода в бане для дровяной печи В зависимости от материалов и особенностей помещения может быть выполнено по нескольким основным схемам:

Вывод через крышу

Через стену

Выбор схем и материалов для монтажа зависит от возможностей владельцев бани. Главное — правильно рассчитать дымоход оптимального размера.

Расчет дымохода

Для удобства расчетов принято определять основной размер — внутреннее сечение трубы в зависимости от мощности печей.Основные размеры и мощность печей для индивидуальных бань указаны в таблице.

Таким нехитрым способом Вы сможете быстро рассчитать количество материалов и размер будущего дымохода. Козырек дымохода должен быть выше крыши на 1000 мм. При расчетах важно учитывать необходимость оформления дизайна этикетки. Только после определения сечения и длины трубопровода возможна установка банной печи с дымоходом.

Высота трубы на крыше

Виды дымохода

Разберем некоторые особенности конструкции и преимущества каждого типа вентиляционных труб.

Из кирпича

При производстве дымохода из кирпича используются 2 метода кладки:

1. Коренное население. Такие конструкции выкладываются рядом с каменкой и соединяются с ним трубами. Используется при устройстве печей из чугунных деталей и при производстве кирпичного камня. Такие конструкции могут обслуживать несколько устройств одновременно.
2. Начальный тип выкладывается при его возведении. Они могут обслуживать только одно устройство.

Кирпичный дымоход требует опыта и навыков работы.Важно надежно заделать швы, просто выложите каждый кирпич во всех плоскостях. Важно придерживаться схемы укладки деталей на всех этапах прокладки трубы. К достоинствам такой конструкции можно отнести:

• создает постоянную и достаточную тягу независимо от силы ветра;
Кирпич
• — прочный материал, способный служить долго;
• материал абсолютно не подвержен воздействию открытого огня;
• кирпичей способны накапливать и постепенно отдавать тепло;
• таких трубок привлекательнее стальных.

Металл

Они проще и быстрее, цена на такие материалы привлекательна для кирпичного дымохода. А более современные сэндвич-трубы изготавливаются с тонким, но достаточным слоем изоляции. Но по надежности и долговечности труба из стали уступает кирпичной.

Среди достоинств можно выделить:

• скорость установки;
• низкая цена материала;
• : гладкая внутренняя поверхность предотвращает быстрое осаждение сажи на стенах, но из-за разницы температур на стальных стенках образование конденсата откладывается.

прочие

Доступны трубы для ванн с пятнами из нержавеющей стали с внутренним слоем теплоизоляции. Такие материалы безопасны для людей. С помощью двухстороннего стального трубопровода можно провести внешние системы отвода газов. Рекомендуется использовать детали с толщиной стенки 8 мм, с толщиной слоя теплоизоляции от 5 мм.

Используйте дымоходы для бани из керамики. Такие изделия будут везти в страну из Европы, поэтому цена не позволяет использовать такие запчасти широкому кругу потребителей.Внутренняя поверхность керамического дымохода абсолютно гладкая, поэтому конденсат на них не задерживается и скатывается в топку.

Что лучше выбрать?

Независимо от того, какой дымоход используется в вашей парилке, металлическая печь для ванны с кирпичным дымоходом или дымоходы для купания из окрашенной нержавеющей стали. Их основная работа по удалению отработанных газов из помещения. Стальные трубы не долговечны, но их легко заменить, а цена на такие детали намного ниже кирпичных.

Кирпичный дымоход занимает больше места, слой сажи на нем опускается быстрее, но выше уровня накопления и постепенной отдачи тепла.Керамика дорого. Каждый выбирает исходя из своих запросов и возможностей. Выбор способов индивидуален, у каждого есть достоинства и недостатки.

Изготовление дымохода

Разберем подробно процесс изготовления основных конструкций дымоходов своими руками.

Из кирпича

Робот состоит из нескольких основных этапов. В первую очередь необходимо будет выполнить подготовительные работы.

Материалы и инструмент

Для работы вам потребуется приготовить:

• мастер ОК;
• celma;
• строительный уровень;
• образец глины или простой глины с песком;
• достаточное количество огнеупорного кирпича;

Труба к печи в бане из кирпича потребует работы в определенной последовательности.

Пошаговая инструкция

В зависимости от типа дымохода потребуется выполнить разные виды работ. Разберем подробно кладку дымохода одновременно с кладкой печи (сопловой тип вентиляционной трубы).

Устройство дымохода кирпичное для банной печи

Инструкции по изготовлению:

Монтаж дымоходной бани из кирпича готов.

Металл

Устанавливается такая труба быстро и просто.

Материалы и инструмент

Труба для банной печи из стальных труб потребуется, чтобы купить:

• заготовок для трубопровода необходимого диаметра;
• хомутов для крепления;
• защитный козырек;
• готовая гильза для изоляции места прохода внахлест;
• минеральная вата;
• рубероид или жесткие детали кровли.

Пошаговая инструкция

Работы выполняются в несколько этапов;

1. Перед началом монтажа защищаем стену слоем теплоизоляции.Для этого можно использовать пенопласт с зеркальной внешней поверхностью с внутренним слоем Минвати.

   Изоляция стен

2. На уличную трубу от топки установил первый короткий отрезок с подругой. Накрытый Sewber постепенно разглаживает воздушную смесь с обедненным кислородом и дровами. Такая конструкция экономит дрова.
3. Трубы соединены по дураку, для заделки стыков использовать асбестовый шнур. Обязательно устанавливайте стыки по направлению выхода дыма.В местах стыков закрепите трубы хомутами и закрепите их на стене.
4. На место прохождения пластин устанавливаем теплоизоляционную втулку, проводим трубу и закрываем отверстие асбестовым шнуром и обшивкой.

   Вариант 1

   Вариант 2.

5. На выходе через крышу проделываем отверстие по диаметру трубы, надежно фиксируем трубу растяжками и хомутами. Можно надеть уплотнительное резиновое кольцо или обмотать шнуром из асбеста.Проход утепляем, закрываем листом металла, закрываем слоем огнеупорного герметика, сверху укладываем кровельное покрытие.



6. Подводим трубу к необходимой высоте, при необходимости заливаем растяжками.


7. Установить защитный козырек.
8. Все разъемы стянуты широкими хомутами.

Монтаж дымохода банной печи из стальных труб окончен. Увеличенный срок службы дымохода из разных материалов. Своевременное и полное обслуживание и ремонт.

Чистка и уход

Основная работа — очистка внутренних поверхностей от копоти. При первом понижении уровня тяги необходимо будет немедленно очистить каналы от наноструктурной сажи. Такая работа по профилактике проводится не реже 1 раза в 30 дней.

Работа проста. Для чистки пропустите кабель или провод сверху. Ниже привязываем металлическую сыпь к диаметру трубы и протягиваем по всей длине. Можно привязать к тросу гири и сверху очистить от копоти, опустив тяжелую заготовку.После работы потребуется генеральная уборка парилки, поэтому полки лучше закрыть полиэтиленом и сделать легкие вещи.

Люди используют несколько других методов очистки. Зимой накатывая снег внутреннего размера трубы, его опускают в трубу и он, капая, будет считать копоть со стен. Самый простой I. Действенный способ — пролить в топку кладку осиновых дров. Осина выделяет влагу, которая осела на слой сажи, что вызовет ее обрушение.

Можно установить мощный вентилятор и направить поток воздуха в трубу.Только не забудьте предупредить соседей о вашей операции. В противном случае хлопоты и стирка соседних вещей вам обеспечены.

Выход

Изготовить дымоходы для печей самостоятельно — полностью выполненное занятие для мужчин. Кирпичная труба потребует знаний и кропотливого труда при ее изготовлении, но прослужит долго. Стальные трубы монтируются легко и быстро. Главное — сделать дымоход из нормальных секций и ароматную атмосферу в паре не будут перекрывать дымовые клубы.

← Предыдущая статья Следующая статья →

Основа любой бани или сауны — печь. Если вы не можете создать в паре необходимую температуру, вся конструкция не даст вам возможности получить истинное удовольствие.

Не стоит также пренебрегать устройством дымохода печи, так как это зависит от его качества и материала:

• помещение пожарной безопасности;
• ухаживающих за ним;
• микроклимат в парилке.

Поэтому, выбирая дымоходы для бани, отнеситесь к этому процессу ответственно.

Вы должны иметь представление о том, как:

Общие сведения о банной печи

Баню или сауну можно сажать недолго. Печь приобретается компактной, и ее основная функция — прогревать камни в короткие сроки. Они послужат своеобразными аккумуляторами тепла.

Дымовые газы имеют очень высокую температуру, примерно 800 ° C. Кроме того, для сауны и бани особенно важна хорошая тяга. В противном случае небольшое количество окиси углерода в небольших помещениях может стать фатальным.Печи и трубы для бани необходимо ограждать, чтобы не допустить травм в парилке.

1. Труба для печи в бане и сама топка в массивном фундаменте не нуждаются. Изолируйте его лучше от деревянных конструкций.
2. Сделайте первую из толстого металла, не применяя на нее дополнительную теплоизоляцию. После возможна установка сэндвич-дымохода.
3. Помните — расстояние между трубой и незащищенными от огня противопожарными конструкциями должно быть не менее 350 мм.
4. Закройте своими руками все просветы в стене, перекрытии или крыше сальником из оцинкованного листа, имеющего асбестовую основу.
5. Обязательно установите асбестостекло в том месте, где труба для топки в баню с горячими газами может соприкасаться со стеной и потолком.

Материал

Industry сегодня предлагает трубы для печи в бане в большом ассортименте. Каждый сможет выбрать для своей заработной платы именно то, что ему нужно.

Например, печь для бани:

• керамика, цена которой самая дорогая;
Сталь
• , самая универсальная;
• термопласт;
• из нержавеющей кислотной и тугоплавкой стали (выдерживает температуру до 600 ° С).

Монтаж дымохода из нержавейки

Ниже дана инструкция, как сделать дымоход для. Обычно готовые наборы можно приобрести в торговой сети.

Установка дымохода в баню не сложна, ее можно выполнить самостоятельно, хотя помощник не помешает.

1. Вставьте одну трубу в другую на 5-7 см. Вы обеспечите полную герметичность конструкции. Меньше будет образовываться сажа и конденсат. Очистить такую ​​трубу не составит труда.
2. Выведите дымоход на 1 м над коньком лошади, чтобы создать необходимую тягу.
3. Закрепите трубу на потолке парилки, защитив дерево от металла огнестойким материалом.
4. Установить защитный колпачок от дождя и снега на конец трубы.

На фото — элементы дымохода из нержавеющей стали

Совет: используйте дымоходы из кислой нержавеющей стали с добавлением молибдена, если дымовые газы имеют повышенную кислотность.
В остальных случаях — кирпич справляется отлично.

Керамика

Дымоход для бани из керамики встречается крайне редко, так как имеет солидный вес, но срок службы довольно продолжительный. Его вес выдержит только массивная стационарная печь, которая будет использоваться для обогрева дома.

Преимущества стальных труб

• Идеально круглое сечение, вызывающее прекрасные аппетиты;
• Трубка для банной печи проста и удобна в обслуживании;
• Быстро преодолевается «точка росы», благодаря чему не образуется конденсат, благодаря чему действие кислоты на них минимально.

Трубы асбестоцементные

Отзывы о таких дымоходах самые негативные. Их нельзя использовать в бане или сауне, так как они могут просто взорваться от температуры и привести к возгоранию. Лучше не экономить и не рисковать собственной безопасностью.

Изоляция труб в сауне

На сегодняшний день лучшим материалом для изоляции ванн является фолуизол. Не выделяет вредных веществ из-за высоких температур.

Также используется для защиты:

• трубопроводов;
• heatRuss;
• корпусов.

Если все делать досконально, нужно создать из сэндвич-трубки:

• первый слой — нержавеющая труба банной печи;
• второй слой — базальт;
• третий слой — внешний контур.

Такой дымоход тепла будет намного меньше традиционного. Это будет препятствием для возможного образования конденсата.

Подробнее

1. Дело в том, что изоляция на основе базальта:

   • выдерживает высокие температуры;
   • негорючий при серьезном нагреве;
   • не выделяет неприятных запахов.

   Поэтому такие дымоходы называют «теплыми», так как теплоизоляционный слой не позволяет трубам из металла быстро остывать от внешнего воздуха. В результате весь водяной пар, обязательно присутствующий в дыме, не будет охлаждаться и в виде конденсата не появится вместе с копотью на их внутренних стенках. Из-за этого дымовые газы легко выходят наружу, не испытывая сопротивления.

2. Наружная труба за счет внутреннего слоя изоляции остается холодной, практически не нагревается, обеспечивая полную пожаробезопасность сауны.
3. Такой дымоход улучшает работу топки, которая быстро прогревается и сразу переходит в рабочий режим.
4. Улучшает тягу за счет отсутствия различных блистральных барьеров в кирпичных трубах.

Совет: если вы хотите проверить температуру трубы, лучше проверить ее по окружающему дымоходу материала.
Для этого можно прикоснуться к доскам рукой или по фартуку водой.

Дополнительно: Заменить трубу слоем гибкого асбеста в месте соприкосновения с горючими элементами.От влаги защитите дымоход сверху «грибком».

Очистка ванны от дыма

Для чистки багажника. От копоти применяют множество способов, применяя специальные средства и агрессивные химические вещества. А если установлен регулируемый дымоход?

Единственный вариант:

1. Налейте несколько литров прямо в трубу горячей воды.
2. Удлините духовку сверху, чтобы труба не ржавела.

Вы увидите, как после вытяжки сорняк и долго оставшаяся сажа вылетят из дымохода плотным облаком.Но запахов и остатков не будет, они будут уничтожены высокой температурой.

Следует знать

1. Использование длинной и прямой трубы позволяет вызвать хорошее влечение. Однако это снизит КПД топки, так как продукты сгорания не успеют отдать все тепло.
2. Дефлектор, который не только защитит дымоход от снега и дождя, но и поможет создать необходимую тягу. Изготавливается из оцинкованной стали, лучше из титана или нержавеющей стали.
   Может быть обратный эффект, если разные «шапки» и «зонтики» будут неправильной конфигурации. В этом случае в комнату начнет попадать дым при сильном ветре.
3. Следите за тем, чтобы труба печи не забирала все тепло печи. В противном случае при понижении температуры продуктов сгорания до 150 ° C в нем начнет образовываться конденсат.
4. Если необходимо стыковать элементы из сэндвич-труб или керамических труб, используйте высокотемпературный силиконовый герметик.
5. Осторожно используйте трубку на трубе, чтобы предотвратить проникновение окиси углерода в комнату. Лучше его разобрать.

Выход

Запрещается распылять на трубы для банных печей. По сути, они дают возможность создать в парилке необходимую температуру и отвести дымовые газы наружу. Их качество I. Правильная установка позволяет регулировать климат в парилке, экономить дрова и обеспечивать комфортные условия в сауне и бане.

Каждый из материалов по-своему интересен и применим. Но помните, что горячие элементы обязательно нужно беречь от легковоспламеняющихся, которых в деревянных парилках предостаточно. В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

SHOK Sandwich — один из лучших вариантов Отвод дыма при сжигании топлива в дровяных ваннах. В настоящее время существует множество конструктивных решений дымоходных устройств в деревянных домах. А к бане с ее основным помещением — в первую очередь это относится.

В данной статье будет представлена ​​система дыма с использованием двойных серых дымоходов (бутербродов) из нержавеющей стали. Кроме того, на основе представленных чертежей будет рассказано о важных нюансах и технологиях монтажа дымохода своими руками с описанием часто встречающихся ошибок.

Традиционно основным материалом дымохода является огнеупорный кирпич. В настоящее время такие дымоходы сжигания продуктов горения с древесного уровня не потеряли актуальности и, вряд ли, при их потере.Ведь часто бывает так, что хозяйка русской бани хочет иметь только черствый кирпич, а с ней — кирпичную дымовую трубу.

Но современная промышленность предлагает альтернативу двустенным дымоходам-сэндвичам из нержавеющей или оцинкованной стали. В связи с этим возникает резонный вопрос о том, какую сталь лучше было делать.

Странный, вроде бы вопрос. Ведь всем известно, что нержавеющая сталь имеет несравненные преимущества перед обычной сталью, в том числе и оцинкованной.Это и высокие свойства противодействия коррозии, и высокие температуры, и внешний вид, что очень важно при оформлении интерьера ванны.

Хоть и оцинковка и позволяет продлить срок службы дымохода из стали, но не до такой степени, как в нем нержавеющие трубы. Любые механические повреждения (царапины, вмятины и т. Д.) При установке отрицательно скажутся на долговечности самого оцинкованного дымохода. Поврежденные места со временем станут источником распространения коррозии, что приведет к полному разрушению всей трубы.И это первый шаг к огню бани.

Но у нержавеющих дымоходных труб и комплектующих есть один недостаток — это их большая цена по сравнению с оцинкованной сталью. Например, согласно прейскуранту новосибирского завода «СибЭнерготерм», цена метровой теплоизолированной сэндвич-трубы диаметром 115х175 мм (толщина изоляции 30 мм) из нержавейки равна 1500. рублей, а из оцинкованной стали — 1000 руб.

Такую же продукцию воронежского предприятия «Феррум» можно купить по ценам, указанным на рисунке:

Как видите, разница в цене имеется.Но не так уж важно отказываться от устройства дымохода из нержавейки. А учитывая также отличные эксплуатационные характеристики изделий из нержавеющей стали, следует отдать предпочтение именно .

Чтобы хоть как-то удешевить можно сделать дымоход комбинированный. Так в парилке с ее «экстремальными условиями» и повышенными требованиями пожарной безопасности, а также для придания ей более респектабельного вида можно использовать нержавеющие модульные элементы, а на чердаке или снаружи баню из оцинкованной стали.

Правда, при установке могут возникнуть сложности с послушанием модулей из разных материалов. Поэтому при покупке необходимо проверить возможность их сборки. Дополнительную гарантию сборки дадут и при покупке продукции только у одного производителя.

Основные требования к дымоходу в бане

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или их дополнительной обработке термостойким герметиком, например «Пеносил Герметик +1500» или «ПентЭласт-1130» .

Примечание: Вышеуказанные требования даны на основании правил и правил СНиП 41-01-2003.

Снимок сэндвича в бане своими руками — схема сборки и рекомендации

В этой главе будут рассмотрены только важные вопросы по установке дымохода от дровяной печи. Это подготовительные работы, способы и порядок сборки, а также проход по деревянным перекрытиям между парилкой и чердачным помещением и через крышу бани.

Способы соединения модульных элементов в дымоходе

Монтаж дымохода из стальных труб производится одним из двух способов: «По конденсату» или «по дыму».

Первый метод (сборка «на конденсате») предназначен для обеспечения того, чтобы конденсат, образующийся в результате разницы температур снаружи и внутри трубы, беспрепятственно стекал по трубе. При этом изоляция, расположенная в пространстве между обеими сэндвич-трубами, остается надежно защищенной от влаги.

Второй способ (сборка «на дыму») применяется, когда необходимо обеспечить 100% гарантию несовпадения угарного газа в зарплатном или другом санузле через зазоры в стыке между соседними внутренними трубами.

На рисунке ниже показан способ подключения дымовых труб «на конденсате». В этом случае внутренняя трубка верхнего сэндвича запускается в раструб нижнего сэндвича. Как видно из чертежа, образовавшаяся влага не может попасть внутрь дымохода.Но дым, найдя малейшую щель, может попасть в зону нахождения человека.

На рисунке справа показан метод соединения «дымом», при котором внутренняя труба нижнего сэндвича входит в раструб внутренней трубы верхнего модуля. Дым, поднимаясь по трубе, не встречает сопротивления, место стыка проходит свободно, и под действием тяги выводится из ванны наружу. Однако конденсат, если пренебречь герметизацией стыков, может попасть внутрь сэндвича.Это обстоятельство существенно нарушит защитные свойства утеплителя и ускорит выход из строя всего сэндвича.

Так какой же способ выбрать? При этом следует учитывать, что угарный газ может навредить нашему здоровью, а конденсат — это только долговечность дымохода. Что важнее решать нам! В любом случае заделку стыков и щелей следует проводить с особой тщательностью. Если это будет сделано, то способ подключения «конденсата» предпочтительнее, так как наше здоровье не пострадает, а дымовая труба прослужит долго.

Порядок сборки вертикального дымохода-сэндвич

Подготовительные работы

Перед началом монтажа необходимо подготовить все элементы: трубы, переходники, краны и т. Д. Необходимо снять защитную пленку, удалить все наклейки и этикетки, а при необходимости быстро протереть масляные и жировые пятна.

Следующим шагом должно быть определение и разметка вертикальной оси дымохода, начиная от выходного патрубка банной печи и заканчивая проходом через свод.Расположение этой оси должно обеспечивать создание проемов как в перекрытии, так и в кровле с учетом желаемого размера их теплоизоляции. При этом деревянные балки перекрытия и стропила не должны подвергаться плоскости распила. Чтобы исключить такую ​​возможность, необходимо уже на этапе проектирования или строительства бани иметь их с учетом расположения дровяной печи.

Сэндвич-дымоход в сборе

Начало сборки следует производить непосредственно от торца топки по направлению вверх.В первую очередь следует рассчитать первый совмещающий элемент дымохода так, чтобы стыковка первой многослойной трубы с последующей трубой находилась выше плоскости среза потолка. Идеальный вариант — его симметричное расположение. В любом случае места стыковки должны быть доступны для визуального контроля.

Сборка будет производиться конденсатным методом, при котором внутренняя трубка верхнего сэндвича начинается в гнезде внутренней трубки нижнего (предыдущего) сэндвича. Легкими ударами деревянными в верхней трубе добиваются плотной посадки.Верхняя внешняя труба, наоборот, одевается с дурочкой на нижнюю трубу.

Уплотнение зазоров между соединяемыми элементами выполнено термостойким герметиком для печей и дымоходов, рассчитанным на температуру не менее 1000 ˚С. Герметик наносится в следующем порядке:

• для внутренних труб сэндвича — на внешнюю поверхность внутренней трубы верхнего сэндвича;
• для наружных труб сэндвича — по наружной поверхности;
• в соединениях одинарной трубы и других одинарных пробных модулей, а также в переходах с одинарной двойной трубой — снаружи по окружности.
№

Монтаж дымохода над перекрытием мансарды производится только с помощью труб-сэндвичей, выводящих его через крышу на необходимую высоту.

Стыковочные соединения дополнительно крепятся следующим образом:

• соединения многослойных труб между собой — зажимы опрессовки;
• соединения многослойной трубы с другими модульными элементами (переходники, тройники, отводы …) — обжимные хомуты с двух сторон.

Для снижения нагрузки от веса всей конструкции на нижние элементы дымохода необходимо установить опорные кронштейны стены по 1.5-2,0 метра. Но в нашем примере они не понадобятся, так как их роль будут выполнять узлы прохода через перекрытие в парилке и кровле.

Пример вертикального сэндвича с дымоходом для русской бани

Ниже представлены изображения с дымоходом в русской бани. Для наглядности показана дровяная печь от финского производителя банной техники и аксессуаров Harvia. Обслуживание печи производится вне заработной платы, например, в предтриббоне, а на трубе устанавливается бак из нержавеющей стали.Для регулировки тяги над танком смонтирован вертлюг Sewber.

Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-насосный агрегат (ППУ), имеющий воздушную прослойку между стальным кожухом и минимальным теплоизолятором. Такая конструкция позволяет уменьшить размер среза перекрытия потолка без потери изоляционных свойств.

На данном эскизе показана конструкция ППУ, а также порядок укладки утеплителя в проходе через перекрытие.

Зазор между трубой и внутренней стенкой ППУ укладывается термостойкой базальтовой ватой, а между его внешней поверхностью и министром, который является дополнительным естественным теплоизолятором, остается воздушное пространство.

По внешнему контуру, на ППУ также укладывается базальтовая вата, которая в свою очередь прилегает к базальтовому картону. Картон дополнительно изолирует от теплового воздействия деревянные элементы перекрытия.

Со стороны заработной платы ППУ закрывается стальным коробчатым кожухом с отверстием под бутерброд, а на чердаке створка минит.Вся вырубка в мансардном помещении сначала закрывается листовым фланцем, а затем стальным кожухом, который крепится к нему саморезами по металлу.

Проход дымохода через крышу с кровлей из горючих материалов

Схема резки кровли показана на предыдущем эскизе.

Основные работы по срезке кровли сводятся к следующему:

• Разметка и срезка кровли с учетом внешней поверхности дымохода до края проема, был зазор не менее 130 мм.Необходимо обеспечить пожарную безопасность.
• На следующий бутерброд одевается стальной пьяный лист с овальным отверстием, в проем заводится верхняя часть бутерброда, а нижняя соединяется с ранее смонтированным дымоходом. Помните, что стыковочный состав не должен находиться в плоскости проема.
• Сверху крыша на сэндвич одевается свинцовым основанием под углом 30˚ (или иначе — угловой срез кровли). Свинцовая основа позволяет врезке плотно прилегать к поверхности крыши.
• Со стороны мансарды прорезь проема сначала заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается листовой прокладкой с помощью шурупов по дереву.
• Для обеспечения достаточной герметизации атмосферных осадков по всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например «Casco Roofseal» или аналогичный ему. То же самое необходимо проделать и на чердаке.

Некоторые типы компонентов двустенных дымоходов Сэндвичи

Основные компоненты, используемые при установке уменьшенного дымохода:

Проверка качества сборки дымохода

Когда дымоход полностью собран и испытан при отсутствии брака или недоработок следует произвести пробный обжиг печи небольшим количеством сухих дров.Сразу после вытяжки следует проверить дымоход по всей длине, уделяя особое внимание стыковочным составам.

Первоначально появление небольшой дымовой ванны возможно из-за сгорания масляных загрязнений на внешней поверхности дымохода. Это в порядке вещей. Вам не стоит об этом беспокоиться.

Если результаты первой проверки дымохода положительны, топку следует вывести на полную мощность еще два-три часа.Этого достаточно, чтобы выявить вновь выявленные недостатки. Особое внимание необходимо

При эксплуатации дымохода возможно появление по цвету цвета пробоя. Это нормальная реакция стали, когда она нагревается до высоких температур.

Если дым из топки попадает в парилку, то это скорее всего говорит о недостаточной тяге в дымоходе. Для увеличения тяги необходимо построить трубу еще на 0,5-1,0 метра.

Заключение

Пишу эту статью и ловлю себя на мысли, что не могу остановиться. Ведь он получился довольно большим, что неминуемо отнимет много времени у тех читателей, которым интересна тема сборки дымохода в собственной бане. И все это благодаря тому, что я преследую цель, так как полностью представляю себе нужную информацию.

Возможно, стоит ограничиться общими фразами, как это делается на многих сайтах о бане. Ведь большинство этих статей — чистый плагиат в виде смысловой обработки давно публикуемых материалов.А где же оригинал, узнать практически невозможно. Да, и часто бывает, что вы читаете статью, но я толком ничего не узнаю для себя.

Как это работает со мной? Ответить на этот вопрос можете только вы, уважаемый читатель.
