Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

Преображение эстетического вида путем замены устаревших моделей более современными;
Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис.

1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе.

Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

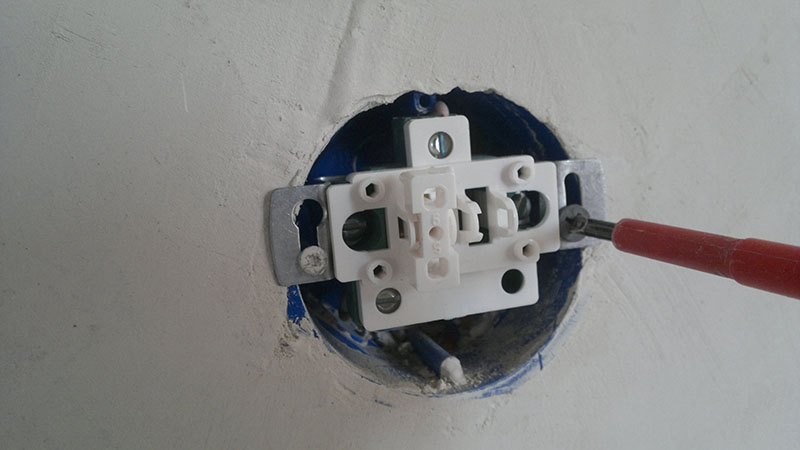

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением.
Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.

Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

винтовым;
зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

снять клавиши — здесь различий от других марок устройств нет;
демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

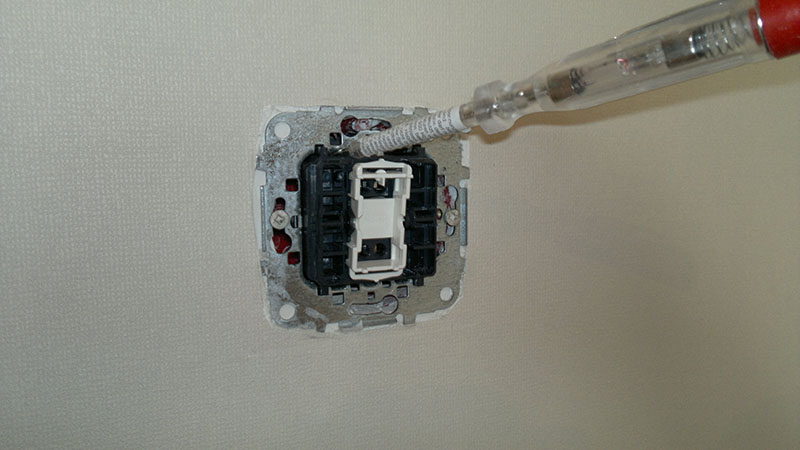

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

винтами, которые просто выкручиваются отверткой;
специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

убирается поворотная ручка;
при помощи отвертки или ножа из защелки освобождается декоративная рамка;
ослабляются крепежные лапки;
раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

выключением рубильника обесточивается комната;
защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
аккуратно удаляется рамка;
раскручиваются болты крепежа;
устройство изымается из монтажной коробки;
наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Как снять выключатель со стены?

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

Преображение эстетического вида путем замены устаревших моделей более современными;
Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
Не включается или барахлит прибор освещения, работающий от выключателя;

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Рис. 2: отключить одинарный автомат

Которая позволит определить наличие или отсутствие потенциала в сети.

Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

Рис. 4: современный двухклавишный выключатель

Рис. 5: потяните клавишу на себя

Рис. 6: клавиша легко отделилась

Рис. 7: подденьте клавишу отверткой

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

Винтов крепления, вкручиваемых в панель;
Рис. 9. Крепление крышки болтами
Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Рис. 12: открутите болты корпуса

Рис. 13: ослабьте распорки

Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении.

Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

#6 Осмотрите выключатель

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.
Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели.
С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.
При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Источник: https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html

Как снять выключатель

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Это интересно: Как сделать розетку с заземлением: расписываем по пунктам

Точно ли причина в выключателе?

Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.

Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.

В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.

Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий.

Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке.

В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

Материалы и инструменты

Перед тем, как разобрать выключатель света, подготовьте сразу все необходимые для этого инструменты и материалы, которые возможно потребуются для ремонта:

индикаторная отвёртка;
плоская отвёртка;
крестообразная отвёртка;
изоляционная лента;
наждачная бумага;
нож для снятия изоляции.

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования.

В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку.

К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Для снятия рамки потребуется крестовая отвертка

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку.

Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя.

Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Это интересно: Как снять выключатель со стены: разъясняем обстоятельно

Снятие напряжения с рабочего места

В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру.

А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети.

Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.
Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.
Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.
Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Как подготовить проводку

скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
Проверить наличие света в других комнатах.
Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Нужно предупредить жителей квартиры о проведении работ, чтобы они не пользовались светом до полной замены. Рекомендуется на распределительном щитке повесить табличку с предупреждением о ремонте, чтобы соседи не подали электроэнергию.

Выбор нового выключателя – советы при покупке

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор.

Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование.

Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого.

Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство.

Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Варианты замены выключателя самостоятельно

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Принято, чтобы свет включался нажимом клавиши вниз. Это следует учитывать при установке одноклавишника.

Замена двухклавишного

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Источник: https://isanshop.ru/elektrika/kak-snyat-vyklyuchatel-so-steny.html

Как снять выключатель со стены своими руками: пошаговая инструкция

Выключатели имеют достаточно продолжительный эксплуатационный срок, что позволяет воздержаться от регулярных ремонтов и разбора конструкции.

Но если все же такая необходимость появилась, выполнять работу по демонтажу нужно крайне осторожно, придерживаясь алгоритма.

В противном случае существенно возрастает вероятность повредить конструкцию и ее детали, поскольку на 90% выключатели состоят из пластика.

Причины демонтажа выключателя

Во время ремонта часто возникает необходимость переноса выключателя

Выключатели, если бережно к ним относится, прослужат не один год, возможно, десяток лет. Чаще всего необходимость демонтировать устройство появляется во время ремонта. Выключатели и розетки достаются из стены, чтобы последние можно было шпаклевать, равнять, красить, клеить и т.д.

Вторая распространенная причина – выход устройства из строя. Прежде чем демонтировать выключатель, важно убедиться, что проблема кроется именно в нем.

Существует большой ассортимент розеток и выключателей, которые оформлены в разных стилях. Пользуясь этим, домочадцы заменяют традиционные электрические приборы на новые, более креативные.

Инструменты и материалы

Инструменты для замены выключателя

Перед тем как снять выключатель со стены, нужно подготовить требуемый рабочий инвентарь. Для ремонта понадобится:

нож для удаления изоляционного слоя;
индикаторная отвертка, оснащенная прорезиненной ручкой;
наждачная бумага;
крестообразная отвертка;
изоляционная лента.

Во время работы с электрическими приборами важно соблюдать технику личной безопасности. Демонтаж выполняют в средствах индивидуальной защиты, предварительно проверяя напряжение в рабочей области.

Этапы демонтажа выключателя

Проверка работоспособности электропроводки

Алгоритм демонтажа для всех видов выключателей одинаковый. Чтобы в процессе не возникло трудностей, нужно следить за технологией и действовать последовательно.

Подготовка

Для начала нужно убедиться, что причина мерцания света или его отсутствия в выключателе. Для этого проверяют освещение в соседних комнатах.

Если свет отсутствует во всей квартире или доме, возможно, был превышена допустимая нагрузка на электрическую сеть.

Это происходит из-за одновременного включения приборов: утюга, чайника, микроволновой печи, холодильника, водонагревательного бака. В таком случае нужно проверить вводный автомат.

Если свет отсутствует лишь в одной комнате, перечень возможных причин сужается. Первым делом нужно убедиться в целостности лампочки и работоспособности патрона. Если осветительный прибор исправен, остается демонтировать выключатель и внимательно изучить.

Предварительно нужно определить тип переключателя. Устройства делятся на следующие разновидности:

одноклавишный, двойной и трехклавишный;
проходной;
диммер;
импульсный;
сенсорный.

Наиболее распространенные выключатели в России – клавишные.

Отключение напряжения в сети

Перед началом работ нужно обесточить электросеть

Прежде чем вытащить выключатель из стены, нужно отключить электричество. В каждом жилом и офисном помещении электрические провода разветвляются на несколько линий: выводы к электрической плите и другим мощным бытовым устройствам, а также розеткам и выключателям. На распределительном щитке питание освещения отключается автоматом, однако на выходе обязательно проверяется наличие напряжения.

Распространены случаи, когда после отключения автомата напряжение на выходе остается. Обусловлено это тем, что к автомату подключен нулевой провод, а не фазный. Скорее всего, схему щитка собирал неквалифицированный электрик. Такая схема вполне работоспособна, однако проводка освещения всегда будет пребывать под напряжением, следовательно, быстрее изнашиваться и выходить из строя.

Снятие клавиш с выключателя

Снятие клавиш с помощью отвертки

Чтобы снять клавиши, потребуется плоская или крестообразная отвертка, а также портативный источник света и индикатор напряжения. С помощью плоской отвертки осторожно снимаются клавиши. Для этого острие вставляется между одной из клавиш и рамой. В этом случае отвертка служит рычагом давления. Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче.

С помощью индикатора проверяется наличие напряжения на выходе, для этого отвертку прикладывают к каждому из контактов. Если переключатель расположен в затемненном месте, во избежание поломки и для удобства работы используют альтернативные источники света.

После съема клавиш приступают к проверке целостности контактов, а также наличия на них напряжения. На основании полученных данных можно убедиться в работоспособности устройства или его отсутствии.

Снятие рамы

Рама снимается, как и клавиши, отверткой

Когда была проверена работоспособность устройства и появилась необходимость его полностью демонтировать, снимают не только клавиши, но и фиксирующую раму, которая удерживает декоративное обрамление.

Рабочий инвентарь потребуется все тот же, что и в предыдущем случае. Если выключатель прикреплен к стене с помощью крестообразных винтов, используется крестообразная отвертка.

Фиксирующая рама расположена сразу под клавишами, демонтируют ее при помощи отвертки. Удерживается она благодаря защелкам, установленным на корпусе. Поддеваются зубцы и пальцами натягиваются на себя. Также вместе с ним одновременно удерживается обрамление, в противном случае оно упадет вниз.

Действовать нужно осторожно: если неправильно рассчитать силу, конструкция может сломаться.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-snat-vyklucatel-so-steny/

Как снять выключатель со стены – подробная инструкция, как правильно демонтировать электрооборудование

Электрофурнитура

23.05.2017

9.4 тыс.

6.3 тыс.

5 мин.

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель.

Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно.

Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Снимать выключатель надо аккуратно и осторожно

Следует выделить такие важные моменты, как:

Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством.

Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять замену выключателя, необходимо убедиться, что именно он вышел из строя.

Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

1. Пожар
2. Пробой изоляции электропроводки
3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
4. Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

Переносной источник света
Отвертка-индикатор напряжения
Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны.

Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места.

Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Сняв клавиши, можно определить, есть ли поломка и нужна ли полная замена

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам.

Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь.

Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку.

Для снятия рамки потребуется крестовая отвертка

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку.

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе.

Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии.

Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Конструкции, совмещающие розетку и выключатель, пользуются популярностью

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки.

Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места.

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого.

Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство.

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-snyat-vyklyuchatel-so-steny.html

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Как снять клавиши с выключателя

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.
Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.
Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Как снять розетку с выключателем

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.
Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.
Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.
Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Источник: http://euroelectrica.ru/kak-snyat-vyiklyuchatel-so-stenyi/

Как разобрать выключатель света своими руками

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

Одно-, двух- или трехклавишный.
Проходной. Фактически он является переключателем контактов и похож на выключатель только внешне.
Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
Импульсный – кнопка, связанная контактами со специальным реле;
Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

двухклавишный – «L», «1», «2» или «1», «2», «3»;
трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

Оцените статью:

Как разобрать выключатель света

Знакома ли вам такая ситуация, когда при входе в комнату, нажимаете на клавишу выключателя света, а освещение не появилось? Бывало, наверное, так со многими, и причин отсутствия света может быть несколько. Возможно, в данный момент нет напряжения во всей квартире, либо повредилась электропроводка, а быть может, не исправен сам выключатель. В последнем случае не стоит сразу же бежать в магазин за новым устройством или вызывать специалиста-электрика, чтобы он отремонтировал его. Выключатель обычный клавишный – это самый простой элемент, любому мало-мальски знакомому с электричеством мужчине будет под силу справиться с ним самостоятельно. А мы немного поможем вам и расскажем, как разобрать выключатель света и определить его исправное или негодное состояние.

Точно ли причина в выключателе?

Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.

Материалы и инструменты

индикаторная отвёртка;
плоская отвёртка;
крестообразная отвёртка;
изоляционная лента;
наждачная бумага;
нож для снятия изоляции.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

ремонт и обслуживание своими руками

Выключатель света – это коммутационный аппарат, который выполняет две функции: размыкает электрическую цепь и подает напряжение на светильник. Такие выключатели рассчитаны только для бытовой электропроводки и не отключат токи больших номиналов и коротких замыканий.

Виды выключателей света

Управление ими в квартирах может быть следующее:

нажатие на клавишу;
включение кнопки;
переключение тумблера;
использование сенсора;
дистанционным пультом;
натяжение и отпускание цепочки.

Интересно. Кроме этого, выключатели являются элементом декора в квартире.

Общая информация

Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.

Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.

Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.

Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).

Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.

Первый вариант – самый распространенный, второй – легче обслуживать.

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

Берем плоскую и крестовую отвертки;
Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Отключение в электрощитке

Важно! Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все.
Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора.
Снимаем клавишу устройства;
Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.
Снятие клавиш выключателя
Снимаем рамку выключателя;
Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.
Разбираем сам выключатель;
Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.
Отсоединяем провода;
После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.
Обратите внимание! Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться.
В случае окисления контактов их зачищают.
Отключаем провода от выключателя.
В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.
Никогда не рискуйте! Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.
Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.
Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.
Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам нужный тип.
Демонтаж розеток
Логично продолжая тему, разберемся, как снять розетку со стены.
Демонтаж розетки
Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.
Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать.
Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.
Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.
Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.
Видео
инструменты и детальная инструкция по разборке
На чтение 6 мин Просмотров 68 Опубликовано 22.09.2019 Обновлено 21.09.2019
Часто для устранения неисправностей требуется разобрать или снять выключатель света. Процесс нетрудоемкий, при элементарных знаниях и навыках позволяет быстро справиться, если четко следовать правилам. Особое внимание при работе с электричеством нужно уделить правилам личной безопасности – электрическая сеть в помещении должна быть обязательно обесточена.
Инструменты, необходимые для разборки выключателя
Для разборки выключателя понадобятся отвертки. Чаще всего используется плоская
Чтобы открыть выключатель света, нужно подготовить весь необходимый инструмент и материалы для работы. Для демонтажа выключателей потребуется вооружиться несколькими отвертками – самая распространенная и часто используемая отвертка плоская.
Крестовая отвертка понадобится при условии, что в конструкции выключателя имеются винты крестообразной формы.
Особенности процедуры разборки
Существует несколько видов переключателей, каждый из них имеет свои нюансы разборки. Чтобы благополучно справиться с поставленной задачей, нужно с ними ознакомиться.
Проходные переключатели имеют аналогичную конструкцию. Единственная разница – количество проводов, поскольку их подключение осуществляется одновременно в нескольких удаленных друг от друга местах.
Отключение электричества
Перед разборкой выключателя нужно обесточить линию, по которой поступает питание к прибору
Прежде чем демонтировать розетку или переключатель, важно отключить подачу электроэнергии. В помещении проводка разветвленная, имеется несколько линий. Каждая из них предназначена для освещения, розеток, переключателей и т.д.
С помощью автомата на распределительном щитке отключается питание, на его выходе проверяется напряжение. Если возникают трудности в этом вопросе, лучше полностью обесточить помещение, отключив вводный автомат.
Существует распространенная проблема, на которую следует обратить внимание. Неопытные электрики достаточно часто подключают к автомату нулевой провод вместо фазного. Такая схема будет вполне работоспособной, но проводка освещения будет находиться всегда под напряжением. Чтобы устранить неполадку, нужно сделать изменения в схеме подключения.
Снятие клавиши
Для снятия клавиши необходимо подтянуть ее на себя
Приступать к разбору выключателя нужно с клавиш, поскольку с ними демонтировать конструкцию не представляется возможным.
Самый простой в реализации способ – большим пальцем по направлению к стене нажать на клавишу, другими пальцами ухватиться по бокам за образовавшийся выступ и, приложив небольшие усилия, потянуть клавишу к себе. Если человек боится не рассчитать силу и сломать деталь, можно воспользоваться любым плоским и твердым предметом, например, ножом, плоской отверткой. Однако предпочтительнее все делать вручную, поскольку вероятность поцарапать или повредить деталь сводится к минимуму.
Современные модификации выключателей оснащены специальными отверстиями по бокам клавиш. Такая конструкция снимается без особых усилий и риска повредить ее целостность.
В двухклавишном или трехклавишном выключателе после снятия первого остальные удаляются аналогичным способом.
Снятие рамки
Снятие корпуса выключателя
Следующий этап в разборке электрической конструкции – снятие рамок. Крепиться к основанию они могут двумя способами – зажимным или винтовым.
В последнем случае рамки закрепляются миниатюрными винтами, которые с помощью крестообразной или плоской отвертки раскручиваются за считаные секунды. В первом случае рамки крепятся за счет специальных зажимов, для демонтажа их достаточно просто отогнуть. Для ускорения процесса сначала снимают один зажим, а потом приступают ко второму.
Как разбирается выключатель
Ослабление распорок
Прежде чем приступать к снятию основного механизма, нужно найти жилу, к которой подключена фаза. Для этого на переключатель подается напряжение и с помощью индикатора проверяется его наличие на контактах. Далее клавиша переключается в другое положение и повторно проводится проверка.
Если во всех случаях индикатор показывает наличие напряжения, к нему подключена питающая фазная жила. Вторая жила должна быть отходящей на лампу. Общее количество проводов не должно волновать, поскольку напряжение подается лишь на один. После проверок подача электроэнергии снова отключается.
Распорные лапки держат винты крепления, которые упираются в боковые стенки монтажного корпуса. Если винты ослабить, весь механизм должен беспрепятственно выйти из стены. Если же он закреплен винтами, их следует предварительно вывернуть.
Отключение проводов
Далее обязательно отвинчивают винты крепления и вынимают из углубления в стене. После этого на механизме проверяется напряжение при помощи отвертки-индикатора. Вводные жилы обязательно должны быть закреплены самозажимающими клеммами. Чтобы с легкостью извлечь жилы из разъема, достаточно приложить силу к рычажкам фиксации. Сначала отсоединяют и изолируют фазный провод. Далее его снова подключают к контакту фазы нового или отремонтированного старого переключателя.
Фаза должна подключаться к неподвижному контакту, а отводящие – к подвижному. Если все вышеописанные действия были выполнены правильно, клавиша остается прижатой сверху в положении «включено» и снизу – в положении «выключено».
Отключение проводов
Большинство моделей переключателей оснащены специальным болтовым соединением, к которому крепятся провода. При демонтаже, как правило, достаточно просто ослабить болт и немного потянуть на себя.
Если демонтируемое устройство нужно заменить новым, все провода обязательно изолируются и маркируются разными цветами, чтобы при установке их не перепутать.
Типичные ошибки в работе
Самые распространенные ошибки – чрезмерное приложение силы при снятии клавиш и рамок. Это приводит к деформации и появлению царапин и нарушению целостности детали. В этом случае требуется приобретать новые переключатели, поскольку отдельно составляющие к ним не продаются.
Самая опасная ошибка – пренебрежение правилами личной безопасности, что несет прямую угрозу не только здоровью, но и жизни человека. Перед проведением работ важно в помещении на щитке отключать подачу электроэнергии.
Как заменить или установить выключатель света
Можно привести аргумент, что выключатели света являются одними из самых важных энергосберегающих инструментов в наших домах, потому что они позволяют нам легко выключать свет, когда освещение не требуется.
Здесь мы рассмотрим, как установить или заменить выключатели света. Зачем тебе это нужно? Во-первых, выключатели света изнашиваются из-за частого использования.
Когда они изнашиваются, они перестают работать или, что еще хуже, излучают искры. Выключатель света, излучающий искры, представляет опасность пожара и поражения электрическим током, и его следует немедленно заменить.(Поскольку обычные переключатели света относительно недороги (обычно менее 10 долларов), не стоит пытаться починить сломанный. Вместо этого вы просто замените его.)
Еще одна причина для замены переключателя света — лучшая функциональность. Как обсуждалось в Руководстве по покупке выключателей света, выключатели света за последние годы прошли долгий путь.
Сегодня дополнительные опции включают диммеры, переключатели с датчиком движения, таймеры, центральное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света.(Однако вы не можете заменить однополюсный переключатель другим типом, для которого требуется больше проводов, например, трехпозиционным переключателем.)
Внешний вид — еще одна причина для переключения переключателей. Проще говоря, новые выключатели могут добавить комнате современный вид.
Осторожно: Перед тем, как приступить к работе с выключателем света, отключите питание цепи. — никогда не работайте в цепи под напряжением. Для получения информации о том, как это сделать. См. Как выключить цепь.
Как заменить однополюсный выключатель света
Если выключатель не работает, сначала убедитесь, что проблема в выключателе, а не в свете или устройстве, которое должно питаться.Вставьте новую лампочку в осветительную арматуру или включите исправную лампу или другой прибор в розетку с переключателем, чтобы убедиться, что переключатель неисправен.
При замене переключателя убедитесь, что вы проверили номинальный ток и номинальное напряжение на задней стороне старого переключателя. Новый выключатель света должен иметь такие же номиналы. Если у вас алюминиевая проводка (металлическая часть проводов выглядит серебристой), обязательно приобретите новый переключатель с пометкой «CO / ALR». Немаркированные переключатели или переключатели CU / AL следует заменить переключателями CO / ALR.
Вот как заменить или установить старый однополюсный выключатель света на новый:
1 После отключения питания выключателя, с помощью отвертки снимите пластиковую лицевую панель и открутите существующий выключатель от электрическая коробка.
© Дон Вандерворт, HomeTips
Потяните выключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, идущие к существующему переключателю (или новые провода, предназначенные для переключателя), чтобы вы могли быть уверены, что они не активны.
Поместите один щуп на оголенный провод заземления внутри коробки, а другой щуп коснитесь каждой из проволочных винтовых клемм переключателя или оголенного конца черного провода, по которому к коммутатору будет подведено электричество. Никакое напряжение не должно регистрироваться.
2 Убедившись, что питание отключено на коммутаторе, с помощью отвертки снимите существующий переключатель (если он есть) с его проводов. Используйте небольшую отвертку с плоским лезвием, чтобы отсоединить провода. © Дон Вандерворт, HomeTips
Если провода подсоединены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отсоединить провода.Если провода вставлены в отверстия для клемм на задней панели коммутатора, вставьте очень маленькую отвертку с плоским лезвием в прорезь рядом с отверстиями для винтовых соединений, чтобы освободить провода.
3 Выпрямите или, при необходимости, обрежьте концы проводов цепи, которые вы будете подключать к коммутатору. Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если только концы уже не зачищены.
4 Ослабьте зеленый винт клеммы заземления на переключателе и с помощью плоскогубцев оберните оголенный или зеленый провод заземления цепи по часовой стрелке вокруг него и затяните винт, чтобы зафиксировать провод на месте.
Примечание. Если коммутатор имеет собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом схемы, используя линейные плоскогубцы, и закрепите его медной зажимной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, включите «перемычку» заземляющего провода, соединяющую соединения заземляющего провода с коробкой.
5 Если коммутатор имеет клеммные винты , оберните провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты.
Неважно, какой провод к какому терминалу идет.Если на задней панели коммутатора есть только вставные отверстия для клемм, убедитесь, что с конца каждого провода цепи снята изоляция на 1/2 дюйма, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (снова обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все соединения проводов, чтобы убедиться, что они надежны.
Примечание. Если у нового переключателя есть короткие провода, выходящие из его корпуса, используйте линейные плоскогубцы, чтобы скрутить оголенный конец зеленого провода по часовой стрелке с зеленым или оголенным проводом заземления схемы, а затем закрепите соединение с помощью гайки.Проволочная гайка, накрученная на оголенные концы зачищенных проводов, обеспечивает надежное соединение. © Дон Вандерворт, HomeTips
Затем присоедините оголенные концы проводов переключателя к проводам цепи, скручивая их по часовой стрелке, и закрепите их гайками. Покачивайте провода, чтобы убедиться в надежности соединений.
6 Установите переключатель правой стороной вверх . Сначала сложите провода за переключателем и осторожно вставьте переключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах.
Установите новый переключатель правой стороной вверх. © Дон Вандерворт, HomeTips
Также убедитесь, что выключатель находится заподлицо со стеной. Если это не так, отодвиньте его, используя отломанные части гипсовых ушек переключателя, или используйте специальные шайбы, продаваемые для установки регулировочных прокладок. Прикрутите выключатель к коробке.
7 Прикрутите лицевую панель к коммутатору с помощью винтов, прилагаемых к лицевой панели.
Затем снова включите цепь. Если свет по-прежнему не работает, проблема в проводке или светильнике.См. «Устранение неисправностей и ремонт осветительных приборов».
Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором at Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте
Как заменить выключатель света
Фото: fotosearch.com
Благодаря простоте конструкции и функций, выключатели света, кажется, служат почти вечно, несмотря на ежедневное использование. Действительно, большинство из нас редко задумывается об этих скромных, трудолюбивых компонентах, но, безусловно, есть случаи, когда вы захотите их заменить. Возможно, вам просто нужен более красивый или более функциональный переключатель, или, может быть, переключатель работает, либо излучает искры, либо издает хлопок.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+
Какой бы ни была причина, по которой вы ищете способ замены выключателя света, вы, возможно, захотите вызвать электрика. В конце концов, как и при любом домашнем ремонте, в котором используется электричество, всегда разумно проявлять осторожность. Тем не менее, если вы соблюдаете основные меры безопасности, вы, вероятно, сможете самостоятельно заменить выключатель света, сэкономив хлопоты и расходы по найму профессионала.Скорее всего, ваш набор инструментов уже содержит необходимые инструменты, поэтому, помимо нового переключателя и следующих инструкций, вам понадобится всего лишь свободный час для завершения этого небольшого проекта.
Инструменты и материалы
Step 1
Прежде чем всерьез приступить к замене выключателя света, сначала подойдите к электрической панели и отключите электричество в комнате, где вы собираетесь работать. Если на выключателях в коробке нет маркировки, методом проб и ошибок определите, какой из них управляет цепью, в которой находится выключатель, который вы заменяете.
Для этого сначала включите выключатель. Если он контролирует потолочный светильник, убедитесь, что свет горит. Если он управляет розеткой, включите лампу в розетку и убедитесь, что она горит. Затем, один за другим, переключите каждый прерыватель и проверьте потолочный светильник или контрольную лампу, чтобы увидеть, не погаснет ли она. (Обратитесь за помощью к другу или члену семьи, чтобы избежать многократных поездок туда и обратно.)
После того, как вы определили правильный выключатель, переместите его в положение «выключено». Затем, чтобы быть абсолютно уверенным, что на выключатель света не поступает электричество, снимите лицевую панель и держите бесконтактный датчик напряжения примерно на полдюйма от винтовых клемм выключателя.(Если вы используете другой тип измерителя напряжения, например мультиметр, следуйте инструкциям производителя.)
Если детектор не регистрирует ток, вероятно, безопасно перейти к следующему шагу, но прежде чем вы прыгнете вперед. , никогда не повредит проверить детектор, подключив его к ближайшей розетке, на которую, как вы уверены, подается питание.
Фото: fotosearch.com
Шаг 2
Теперь, когда вы сняли лицевую панель, приступайте к выкручиванию винтов, которыми коммутатор крепится к стене.Затем вытащите выключатель из стены и осмотрите идущие в него провода. Если эти провода наматываются на винты клемм на боковой стороне коммутатора, просто ослабьте винты, чтобы освободить провода. Однако, если у вас более новый коммутатор, провода могут подключаться не к клеммным винтам, а через отверстия в задней части коммутатора. (Они известны как переключатели с обратной проводкой, с обратной прокладкой или нажимные переключатели.) Чтобы удалить провода, осторожно потяните за каждый из них, вставляя плоское лезвие небольшой отвертки в прорезь под отверстием, где провод входит в корпус.
Во время работы обязательно отслеживайте, какой провод куда идет, особенно если провода не имеют цветовой маркировки. Черный или красный «горячий» провод прикрепляется к латунному винту (или входит в отверстие на той же стороне, что и латунный винт). Между тем, белый «нейтральный» провод подключается к серебряному винту (или входит в отверстие на той же стороне, что и серебряный винт). Наконец, обратите внимание на расположение заземляющего провода. Этот зеленый или неизолированный медный провод обычно прикрепляется к зеленому винту клеммы на выключателе света, поэтому вам нужно будет его открутить.Иногда заземляющий провод подключается к винту на самой электрической коробке, и в этом случае вы можете оставить его в покое.
Шаг 3
При необходимости используйте инструмент для зачистки проводов, чтобы обнажить примерно полдюйма как горячего, так и нейтрального провода. Теперь подготовьте сменный выключатель света, используя его метки включения-выключения, которые помогут вам сориентировать устройство правой стороной вверх. Затем, начиная с горячего провода, начните прикреплять провода к новому переключателю. Если вы подключаете провода к клеммным винтам, скрутите оголенную часть горячего провода в петлю по часовой стрелке, наденьте петлю на латунный винт (кончик провода должен быть направлен в сторону от комнаты), затем затяните винт.Однако, если на задней стороне переключателя есть нажимные разъемы, просто вставьте горячий провод в соответствующее отверстие.
Шаг 4
Перейдите к присоединению нейтрального провода к переключателю света, используя ту же технику, которую вы использовали для присоединения горячего провода. Если провод заземления был подключен к старому переключателю, завершите проводку, подключив заземление. Если заземляющий провод был (и остается) подключен к коробке, пусть будет. После того, как все провода подключены, вставьте переключатель обратно в электрическую коробку и прикрепите его к стене винтами сверху и снизу.Наконец, вернитесь к электрической панели и включите выключатель света. Проверьте, работает ли она, и если да, то снова прикрутите лицевую панель.
Напутствие: если вы хотите заменить выключатель света диммером, вы можете выполнить процесс, описанный выше, но помните — не все диммеры созданы равными. Для успешной установки дважды проверьте, что выбранный вами диммер имеет достаточную мощность для управления вашим устройством. Сложите максимальную мощность ламп, которые вы хотите включить в диммер, и постарайтесь найти переключатель диммера с номинальной мощностью выше расчетной.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+
Как заменить однополюсный выключатель света
Большинство настенных выключателей в вашем доме — это однополюсные выключатели, которые управляют осветительной арматурой или розеткой с одной стены. Настенные переключатели со временем изнашиваются и нуждаются в замене, поскольку они используются очень часто. Если настенный выключатель потерял защелку или чувствует себя плохо, если вы заметили гудение или треск при работе с ним, или если он не может управлять осветительной арматурой, пора заменить выключатель.
Электропроводка переключателя света
Выключатели света работают, обеспечивая рабочий разрыв провода цепи под напряжением, ведущего к осветительной арматуре или другому устройству. Поворот рычага переключателя открывает и замыкает цепь горячего провода, ведущую к осветительной арматуре, что позволяет вам включать и выключать его по желанию. В большинстве выключателей освещения нет подключения нейтрального провода, что делает замену довольно простой — достаточно просто отсоединить два горячих провода от старого выключателя и снова подключить их к новому выключателю.Для простого однополюсного переключателя вам даже не нужно обращать внимание на то, какой горячий провод подключается к какой винтовой клемме — они взаимозаменяемы.
Тем не менее, любой ремонт электрооборудования может привести к осложнениям. Это особенно вероятно, когда вы имеете дело со старой проводкой, где цветовая кодировка проводов может отсутствовать или когда вы сталкиваетесь с удивительным набором проводов, проходящих через электрическую коробку. Но главное — просто обратить внимание на то, какие провода подключены к переключателю, и убедиться, что они подключены таким же образом к новому переключателю.
Один очень распространенный усложняющий фактор — это то, как (и если) выключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались без заземления. Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрический код предписывал, что настенные выключатели должны иметь заземление. В результате все новые переключатели, которые вы покупаете, будут иметь зеленый винт заземления на монтажной планке.При замене старого переключателя вам необходимо подключить новый переключатель к заземляющим проводам схемы, даже если у вашего старого переключателя не было такого заземляющего соединения.
Когда звонить в Pro
Замена настенного выключателя является одним из самых простых способов ремонта домашней электрики, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током. Замену выключателя света лучше всего выполнять домашним мастером с опытом ремонта электрооборудования и некоторым пониманием схем.Если это вас не описывает, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начинаете ремонт, но обнаруживаете, что обстоятельства не такие, как вы ожидали.
DIY: Замена и демонтаж механизма настенного переключателя
Категория постов «Сделай сам» была предназначена для меня, чтобы я писал о случайных подработках по дому, которые, возможно, придется делать время от времени. Оказывается, часто бывает не так много рабочих мест — иногда работы вообще не заслуживают покрытия, а в других случаях это те виды работ, которые вы бесконечно откладываете, потому что это всего лишь рутинная работа .
Эта работа подходит к указанной выше категории. В нашем доме есть освещение в гостиной, которое регулируется двухпозиционным переключателем. Один из двух переключателей со временем вышел из строя, что привело к очень неприятному мерцанию светодиодной лампы с соответствующим гудением дугогасительных контактов. Чтобы исправить это, вам нужно было подойти к другому переключателю и переключить его (иногда несколько раз), прежде чем все успокоится и снова заработает. Поскольку это не был критический сбой в том смысле, что его можно было исправить небольшим дополнительным движением и щелчком переключателей, это, вероятно, было не очень хорошо для светодиодной лампы и доставляло небольшое неудобство.
Отвергнутый тем фактом, что у моего брата были свои представления о том, что вызывает мерцание, я решил заменить сам механизм и решить проблему навсегда.
Меры предосторожности
Поскольку эта процедура включает в себя работу с электропроводкой, присутствует элемент риска. Вы должны всегда обесточивать все цепи, на которых работает , размыкая выключатель, отвечающий за цепь (по крайней мере), и проверяя, что в цепи нет напряжения.В случае моей проблемы я отключил автоматический выключатель освещения и несколько раз щелкнул выключателем, чтобы убедиться, что ни один из источников света (включая тот, над которым я работаю) не получает питания.
Монтаж сетевой проводки также может быть проблемой с точки зрения закона. Во многих местах вам, возможно, придется иметь лицензию электрика для работы с электропроводкой, и это может повлиять на страхование. Этим часто пренебрегают, поскольку электропроводка — это не совсем rocket science , но делайте это на свой страх и риск .
Я не буду нести ответственности ни за что, что произойдет с вами в результате следования или попытки следовать инструкциям в этом сообщении. Информация предоставляется добросовестно, и вы принимаете собственные независимые решения. Если вы не уверены в правильности подключения к электросети, оставьте это профессионалу.
Необходимое оборудование
Для самой замены у вас должно быть следующее:
Маленькая (~ 4 мм) отвертка с плоским жалом, желательно полностью изолированная.
Отвертка с крестообразным шлицем Ph2 и Ph3, также желательно полностью изолированная.
Набор плоскогубцев и инструмент для зачистки проводов или подходящий нож на случай, если необходимо заново зачистить провод или придать ему форму.
Запасной механизм переключателя (например, этот) или, если вы заменяете весь объект групповой политики, всю настенную панель объекта групповой политики.
Важно отметить, что в зависимости от существующей настенной панели и расположения переключателей может возникнуть несовместимость между переключателями и настенными панелями разных серий.Большинство более универсальных переключателей имеют форм-фактор в стиле «куб», который в основном взаимозаменяем, но сначала стоит проверить, если вы не уверены.
Кроме того, если вы не можете получить только механизм переключателя, можно купить настенную панель с рядом переключателей, которые можно «выдвинуть» для использования в качестве замены. Иногда это может быть более экономичным. Если подгонка является проблемой, хорошей идеей может быть замена всей настенной панели.
Однако следует отметить, что большинство GPO имеют встроенные переключатели, которые являются частью всей формы, поэтому невозможно позаимствовать переключатель у большинства современных GPO и использовать его с осветительной настенной панелью.Это особенно актуально, поскольку Австралия ввела требование о том, чтобы GPO меняли оба полюса.
Порядок действий
Поскольку на самом деле фотографирование во время работы на стене отвлекает, а обесточивание цепи для освещения дома на значительное время было бы неудобством, эти фотографии представляют собой имитацию без проводов.
Шаг 1: Обесточьте цепь и убедитесь, что питание отключено. Для вашей же безопасности вы, , должны всегда это делать .
Шаг 2: Если ваша настенная панель выглядит так, как показано выше, и винты не видны, вам необходимо снять панель. Для этого поищите по краям прорезь, чтобы поддеть ее, или, иначе, просто найдите хорошее место, чтобы засунуть свою плоскую головку по краю и слегка надавить на нее. Обрезка должна оторваться. Если у вас старая настенная пластина без облицовки, но винты не видны, они могут быть спрятаны за заглушками / заглушками, которые необходимо удалить.Крошечная отвертка может помочь. Если винты уже видны, то можно двигаться дальше.
Шаг 3: С помощью большого отвертки Philips выверните два винта, которыми настенная пластина крепится к стене. Старайтесь при этом не нажимать на винты, так как вы можете деформировать гипсокартонные зажимы или сместить их. Винты необходимо полностью выкрутить.
Шаг 4: Снимите настенную пластину со стены. В некоторых случаях настенная пластина могла быть закреплена так долго и закрашена, что не сразу оторвалась.Осторожно подденьте отверткой за край, и устройство откроется. Небольшое повреждение краски — это нормально. Осторожно снимите настенную пластину со стены, не оказывая чрезмерной нагрузки на проводку позади нее.
Шаг 5: Определите неисправный выключатель и снимите его с пластины. Это можно сделать с помощью отвертки с плоским жалом, вставив ее в один из маленьких пазов и осторожно высвободив. Не прикладывайте слишком большое угловое давление, так как трещина в этом окружении приведет к тому, что выключатель в будущем «упадет в стену».
Шаг 6: Осмотрите неисправный переключатель и подготовьте его для замены. Во-первых, на новом переключателе открутите винты, необходимые для соединения. В случае одностороннего света вам потребуются соединения, помеченные C и 1. В случае двустороннего фонаря вам также понадобится соединение 2. Если нейтраль замкнута на пластине, тогда клемма отмеченная L или петля также должны быть отменены.
Вот, например, тылы двух переключателей, которые у меня были под рукой.Обратите внимание, что верхний вывод на обеих фотографиях — это вывод C, где C обозначает общий. В большинстве случаев активная сторона подключена к C. Клемма справа от задней части переключателя помечена цифрой 1 и является первым контактом положения. Это используется для одностороннего управления освещением, и проводка в таком порядке означает, что свет включается, когда текст «10A / 250V» на передней панели не виден (переключатель перевернут вниз). Закрытый контакт слева обозначен цифрой 2 и является вторым позиционным контактом. Он запитывается, когда в первом положении нет — в основном это переключатель SPDT, поэтому, когда выход 1 выключен, выход 2 включен, и наоборот.Эту пластиковую крышку можно снять отверткой для двустороннего освещения. Последняя клемма внизу обычно обозначается L или Loop и в основном представляет собой изолированную латунную клемму, используемую для «удержания» и связывания вместе нескольких проводов (часто соединение с нейтральной стороной). Это может или не может использоваться в зависимости от того, является ли ваша установка петлей на переключателе или петлей на свету.
На неисправном переключателе начните с одного провода. Открутите винт клеммы этого провода, отметив его положение.Снимаем провод с клеммы. Если конец провода все еще хорошо сформирован (в идеале — в виде U-образного изгиба), и жилы не сломаны или не перенапряжены в основании, то вы можете перейти к перемещению его в соответствующее положение на новом переключателе и затягивать винт до тех пор, пока провод не будет поврежден. прочно держится.
В случае, если провод все же порвался во время удаления, вам нужно будет снять с конца изоляцию соответствующей длины, сформировать на конце небольшую U-образную петлю и затем продолжить как обычно. Повторяйте процесс до тех пор, пока все провода не будут подключены к новому переключателю в соответствующих положениях.
Шаг 7: Выровняйте и закрепите новый переключатель на настенной пластине, обращая внимание на правильность ориентации и надежную фиксацию переключателя на место до щелчка. Несколько раз нажмите на переключатель спереди, чтобы убедиться, что он не «упадет». Удалите, оставьте или утилизируйте неисправный выключатель.
Шаг 8: Совместите настенную пластину с отверстиями для зажимов из гипсокартона или монтажным кронштейном и закрепите винтами настолько плотно, насколько это необходимо для надежной фиксации.Чрезмерное затягивание может привести к растрескиванию настенной панели.
Шаг 9: Установите облицовку. Подайте питание на цепь и проверьте переключатель. Если он работает правильно, значит, работа завершена.
После смерти
Вытащив неисправный блок, подумал, что вскрою, чтобы заглянуть внутрь. Сам коммутатор не имеет торговой марки и, вероятно, будет китайским импортным блоком, эксплуатируемым в жилых домах не старше 10 лет.
Механизм очень простой, он состоит из крышки коромысла, которая поворачивается напротив отверстий на внешней стороне корпуса.Контактная пластина охватывает приподнятый центральный стержень и касается любого из контактов 1-2 с помощью смазанной пружины, прикладывающей необходимое давление, чтобы повернуть латунную контактную пластину против любого контакта.
В какой-то момент вполне вероятно, что контакты начали довольно сильно окисляться, что привело к возникновению дуги / точечной коррозии на пластине и контактах, что сделало контакт еще более «шумным» и, в конечном итоге, склонным к выходу из строя. Теоретически вы, , могли бы оживить такой переключатель, очистив контакты до очень плоской и ровной поверхности и очистив контактную пластину почти таким же образом, но я подозреваю, что это может быть что-то присущее используемому материалу, который делает его склонным к такому отказу.Ток, который он коммутировал, был мал, , даже с учетом броска, поэтому такой отказ кажется довольно необычным. Возможно, возникла проблема с габаритами конструкции или слабая пружина, что привело к плохому размыванию контактов.
Заключение
Замена механизма выключателя на настенной пластине — не сложная задача, хотя я часто откладываю эту работу. Эту же процедуру можно использовать для замены диммерных механизмов настенной панели. Замена GPO тоже не сильно отличается.Тем не менее, вам нужно помнить о соблюдении основных мер безопасности и осторожно работать, особенно с другими проводами. Провода с твердым сердечником не любят, когда их слишком сильно трогают, иначе они ломаются, что требует «дополнительной работы» по повторной подготовке проводов.
Когда дело доходит до этих механизмов, есть много дешевых китайских импортных (или небрендовых) устройств, таких как показанные выше. Основная причина, по которой я использовал их для демонстрации, заключалась в том, что они у меня были под рукой, однако они имеют довольно известную репутацию в отрасли как дешевые и подверженные сбоям.Это одна из причин, по которой я не вставил их в стены (пока или вообще). Основываясь на беседах с рядом электриков, можно прийти к выводу, что на самом деле следует придерживаться известных хороших брендов, таких как HPM или Clipsal, которые продержатся на расстоянии и сэкономят вызовы в будущем. Думаю, это мудрый совет, учитывая то, что я только что вытащил из стены…
Связанные
Как отремонтировать выключатель света
Вы щелкаете выключателем, и ничего не происходит. И вы только вчера поменяли лампочку. Что дает?
Неужели нужно вызывать электрика? Возможно, нет. Самым простым и наименее дорогим решением может быть полная замена переключателя. Лучше всего то, что вам не понадобится электрик за 90 долларов в час (или больше!) — это простая работа своими руками.
Сколько стоит замена коммутатора?
Замена однополюсного выключателя света стоит менее 6 долларов. Выбирайте кулисный переключатель, который прост в использовании и придаст вашему дому практичный универсальный дизайн.
Трехпозиционные переключатели позволяют управлять одним и тем же светом из двух разных мест.Когда вы переводите один переключатель в положение «включено», другой переключатель одновременно переводится в положение «включено». Трехпозиционный переключатель также будет стоить менее 6 долларов.
Популярные чтения
6 кухонных материалов, которыми никогда не пользуются опытные специалисты по ремонту
Кухня
Долговечность — это ключ к ремонту кухни, но она не должна стоить больших денег.
Руководство по окраске (чтобы не тратить зря деньги)
Живопись и освещение
Выбор неправильного типа лакокрасочного покрытия может означать, что ремонт будет стоить вдвое дороже.
7 естественных способов уничтожить дворовые сорняки
Двор и патио
Вот 7 способов убить сорняки с помощью предметов домашнего обихода. Вы сэкономите деньги, не проявив милосердия к этим незваным гостям.
Аналогичным образом, четырехпозиционные переключатели позволяют управлять одним и тем же светом из трех или более мест. Каждый четырехпозиционный переключатель стоит от 10 до 15 долларов.
Двухполюсные переключатели имеют четыре клеммы вместо двух, поэтому они используются для розеток и приборов, требующих 240-вольтных цепей.Также они бывают в рокерах. Каждый двухполюсный переключатель будет стоить от 7 до 15 долларов.
Что делать, если мне нужен диммер?
Диммерные переключатели не только добавляют мгновенное освещение в комнату, но и экономят электроэнергию — на каждые 10% уменьшения яркости лампочки вы удваиваете срок ее службы.
Единственная загвоздка: КЛЛ часто не работают с диммерами, поэтому вам придется использовать светодиоды или галогенные лампы накаливания в ваших светильниках. Диммеры бывают поворотными, скользящими, сенсорными или цифровыми; самый дешевый — роторный и будет стоить менее 10 долларов.
Связанные : Советы по улучшению настроения вашего дома с помощью освещения
Итак, как мне заменить выключатель света?
Это просто. Все, что вам понадобится:
Отвертка с крестообразным шлицем
Отвертка с плоским шлицем
Тестер напряжения
Плоскогубцы
Важно: Перед тем, как пытаться отремонтировать, отключите питание переключателя света, отключив автоматический выключатель в распределительном щите.
Следуйте инструкциям в этом видео:

Райан Адамс
Связанный:
Как быстро и легко заменить выключатель шнура лампы
Когда ваша лампа перестает работать, первое, что нужно попробовать, — это заменить лампочку.
Если лампа по-прежнему не работает, несмотря на новую лампу, вероятно, у вас неисправный выключатель лампы.
Если в вашей лампе есть выключатель со встроенным шнуром, то вам повезло, потому что они относительно дешевы и их легко заменить.
Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках . Однако это не влияет на наши обзоры и сравнения. Все мнения являются нашими собственными, мы гордимся тем, что наши статьи справедливы и сбалансированы. Для получения дополнительной информации см. Наше заявление о раскрытии информации.
Как заменить выключатель шнура лампы
В этом руководстве мы объясним, как заменить выключатель шнура лампы.
Это руководство также может служить инструкцией по установке переключателя шнура лампы на лампу, которой в настоящее время нет.Просто начните с шага 2 и перережьте имеющийся шнур лампы в том месте, где вы хотите установить выключатель.
Следует отметить, что вы можете работать с оборудованием, которое находится под опасным уровнем напряжения при подключении к сети.
Перед началом работы убедитесь, что лампа отключена от розетки. Если вы в чем-то не уверены, лучше остановиться и обратиться за профессиональной помощью.
Что вам понадобится
Шаг 1. Удалите старый переключатель

Первым делом отключите лампу от розетки!
Далее нам нужно снять старый выключатель лампы.
В зависимости от марки и типа лампы и выключателя вы сможете либо открыть выключатель отверткой и открутить провода, либо вам может потребоваться отрезать шнур как можно ближе к выключателю шнура лампы.
Если ваш шнур уже не на короткой стороне, я рекомендую не беспокоиться о том, чтобы открыть старый выключатель и вместо этого перерезать шнур. Это сэкономит вам много времени.
Шаг 2. Зачистка проводов
1: это место, где можно разместить конец вашего шнура 2: это место, где также нужно удалить нашу внешнюю оболочку шнура
Следующий шаг выполняется в двух частях: измерение и снятие изоляции с провода.
Первая часть — измерить и маркировать шнур, чтобы вы знали, где его снимать.
Точные измерения и снятие изоляции с проводов важны для того, чтобы выключатель лампы был правильно подключен и не оказывал давления на фактическое соединение. Неправильно зачищенный шнур может привести к оголенным проводам под напряжением.
Во-первых, вам нужно будет снять крышку с вашего нового выключателя кабеля питания лампы, это, скорее всего, будет сделано с помощью винта на задней панели, но возможно, это могут быть только пластиковые зажимы, удерживающие его вместе.
Взгляните на аннотированную фотографию выше.
Номер 1 — это место, где можно закрепить конец шнура — вы хотите, чтобы его конец находился прямо над винтовыми клеммами.
Номер 2 — это место, где мы хотим удалить и внешнюю оболочку шнура. Отметьте это кусачками или ручкой.
Если шнур вашей лампы имеет двойную изоляцию (имеет дополнительный слой изоляционного материала, покрывающий внутренние изолированные провода), возьмите кусачки и осторожно надрежьте вокруг внешней оболочки.Будьте очень осторожны, чтобы не зайти слишком глубоко, иначе вы порежете внутренние провода — если вы разрежете внутренние провода, вам нужно будет отрезать шнур и начать заново.
Используйте кусачки или пару плоскогубцев, чтобы снять внешнюю оболочку со шнура. Он должен отойти довольно легко, если нет, значит, вы, вероятно, не прорезали его должным образом.
Совет: Я настоятельно рекомендую кусачки Irwin Vise Grip. Это отличный инструмент, который просто необходим любому серьезному мастеру.
Как только внешняя оболочка удалена, вы можете снять с внутренних проводов ровно столько, чтобы обнажить достаточно меди, чтобы войти в винтовые клеммы. Не выставляйте слишком много меди, иначе ваши измерения будут неточными, и вы можете вызвать короткое замыкание в переключателе шнура. Это должно выглядеть как на изображении ниже.

Шаг 3: Подключите клеммы

Теперь открутите винтовые клеммы и вставьте зачищенные провода. Если вы уже подключили одну сторону переключателя, убедитесь, что цвета проводов совпадают.
Затяните винтовые клеммы отверткой. Убедитесь, что провода надежно закреплены.
Шаг 4. Соберите
.
После того, как ваши провода надежно вставлены в винтовые клеммы, дважды проверьте соответствие цветных проводов и отсутствие короткого замыкания (соприкосновение проводов и т. Д.).
Если все в порядке, наденьте крышку на выключатель шнура новой лампы и закрутите / закрутите его.
Наконец, сделайте последний осмотр коммутатора. Убедитесь, что нет оголенных проводов, а переключатель выглядит надежным и безопасным.
Если все в порядке, включите лампу и проверьте ее.
Как отремонтировать выключатель настольной лампы | Руководства по дому
Выключатели настольных ламп обычно бывают трех различных типов. Один из них — выключатель лампы в стиле ретро или под старину, который можно снять с помощью небольших винтов; другие типы включают в себя современный герметичный выключатель, помещенный в пластиковый корпус, который не разбирается, и выключатели на стержнях розеток, которые являются общими для большинства настольных ламп. Выключатели цоколя лампы, поворотные или кнопочные, отличаются от выключателей с розеткой обычных ламп и ремонтируются иначе.Хотя старинные базовые типы и выключатели на стержнях розеток имеют больше возможностей для ремонта в случае неисправности, современные герметичные выключатели ламп иногда можно отремонтировать, не открывая корпус.
Ремонт выключателя настольной лампы основания
Выньте вилку лампы из розетки.
Отверните стопорную гайку на переключателе. В большинстве случаев они откручиваются большим и указательным пальцами, но в некоторых случаях могут потребоваться небольшие плоскогубцы, чтобы сильнее надавить на гайку.
Удалите всю подкладку с основания лампы. В большинстве случаев подложку можно отклеить и снова приклеить. Вы также можете использовать универсальный нож, чтобы разрезать подложку, чтобы добраться до переключателя.
Распылите аэрозоль для электрического контакта в цилиндр поворотного или кнопочного переключателя. Используйте прилагаемую соломинку, которая прикрепляется непосредственно к распылительной головке. Проведите соломинку вдоль переключателя. В месте пересечения переключателя с корпусом будет небольшое отверстие.Распылите полсекунды с обеих сторон переключателя на этом перекрестке. Спрей проникнет внутрь корпуса. Быстро поверните поворотный переключатель примерно на 10 оборотов или, наоборот, быстро нажмите на кнопочный переключатель вверх и вниз, сделав 10 нажатий. Это очистит контакты. Проверьте выключатель, вставив лампочку в розетку, вставив лампу в розетку и включив и выключив выключатель. Если это выключатель в пластиковом корпусе, и он не работает после такой обработки, его необходимо выбросить и установить новый выключатель.Если это ретро-переключатель, который можно разобрать, переходите к следующему шагу.
Отсоедините лампу и снимите винты, которые скрепляют корпус. Осторожно снимите верхнюю часть футляра. Как на кнопочном, так и на поворотном переключателе будут два медных контактных пальца, которые прикреплены по бокам и выступают к центру. В центре будет небольшое круглое колесо с покрытыми медью кулачками. При каждом нажатии или вращении один из кулачков на колесе будет контактировать с одним из пальцев, прикрепленных к боковой стороне переключателя.Поверните колесо и убедитесь, что кулачок касается каждого пальца по очереди. Если палец не касается, слегка согните его наружу, чтобы он касался кулачка при нажатии переключателя.
Смажьте весь механизм силиконовой консистентной смазкой, если переключатель поворачивается с трудом. При снятой крышке нанесите одну или две капли смазки на поворотный кулачок. Поверните кулачок несколько раз, чтобы нанести смазку. Во многих случаях, особенно на старинных переключателях, оригинальная смазка высыхает, и переключатель становится трудно или почти невозможно повернуть.Добавляя смазку, вы смазываете кулачок, чтобы он свободно вращался и соприкасался с медными пальцами.
Замените винты, когда ремонт будет завершен, верните переключатель в положение в основании лампы. и затяните стопорную гайку.
Ремонт штокового выключателя
Выньте вилку лампы из розетки.
Выкрутите лампочку, если она на месте.
Посмотрите в розетку. Внизу будет небольшой круглый электрод, который контактирует с нижним ниппелем лампы.В некоторых случаях электрод вдвигается настолько, что он больше не соприкасается с лампочкой, и лампочка не загорается. Осторожно вставьте отвертку в гнездо и слегка подденьте электрод. Замените лампочку, включите лампу и проверьте выключатель. Если лампочка не загорается, переходите к следующему шагу.
Отключите лампу и снимите лампу. Рядом с переключателем на лицевой стороне крышки гнезда будет небольшое углубление с надписью «Нажмите здесь». Это защелка на крышке гнезда, при нажатии на которую небольшой отверткой крышка может быть поднята, чтобы открыть внутреннее гнездо, где находятся провода.Нажмите на углубление и потяните крышку гнезда вверх и в сторону.
Проверьте проводку. Убедитесь, что винты, удерживающие провода, намотанные на стойки, надежно затянуты. Если провод сломан или изношен, его необходимо отрезать и зачистить кусачками и приспособлением для зачистки проводов. Зачистите изоляцию на проводе примерно на 1/2 дюйма, чтобы обнажить оголенный провод.
Оберните проволоку вокруг стойки и плотно затяните ее отверткой. Установите на место крышку гнезда, надавив на нее до упора.Проверьте лампу в патроне, сначала ввернув лампу, а затем снова вставив лампу. Если в этот момент лампа не загорается, патрон необходимо заменить.
Ссылки
Советы
Когда нижняя крышка старой лампы снята и переключатель явно сломан, он не подлежит ремонту и его необходимо заменить.
Нанесите небольшое количество силиконового спрея на резьбу лампы перед тем, как ввинтить ее в патрон. Когда придет время заменить лампочку, ее легко открутить, и вам больше не придется беспокоиться о том, что стеклянная лампочка снова сломается в патроне.
Писатель Биография
Дейл Ялановский профессионально пишет с 1978 года.

Как разобрать выключатель света: пошаговый мастер-класс

Нюансы при разборке различных видов выключателей

Видео подборка других мастеров

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Необходимый для разборки инструмент

Отключение электричества в доме

Демонтаж клавиши устройства

Демонтаж рамки выключателя

Разборка выключателя и демонтаж

Отключение проводов от прибора

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

LEGRAND

Wessen

LEZARD

Как разобрать выключатель света с регулятором

Как разобрать выключателя с индикатором

Часто задаваемые вопросы

Типичные ошибки в работе

Как снять выключатель со стены?

Нюансы при разборке различных видов выключателей

Видео подборка других мастеров

Как снять выключатель

Как снять клавиши с выключателя

Точно ли причина в выключателе?

Пошаговая инструкция разбора

Материалы и инструменты

Как снять рамку – алгоритм действий для новичков

Рекомендации по проведению ремонта

Снятие напряжения с рабочего места

Как снять розетку с выключателем

Как подготовить проводку

Выбор нового выключателя – советы при поку​пке

Варианты замены выключателя самостоятельно

Поменять с одной кнопкой (одноклавишный)

Замена двухклавишного

Как снять выключатель со стены своими руками: пошаговая инструкция

Причины демонтажа выключателя

Инструменты и материалы

Этапы демонтажа выключателя

Подготовка

Отключение напряжения в сети

Снятие клавиш с выключателя

Снятие рамы

Распространенные ошибки и их последствия

Как снять выключатель со стены – подробная инструкция, как правильно демонтировать электрооборудование

Как снять выключатель со стены?

Как снять клавиши с выключателя

Как снять рамку с выключателя

Как снять розетку с выключателем

Как разобрать выключатель света своими руками

Отключение напряжения в сети

Как разобрать выключатель

Ремонт выключателя

Подключение выключателя. Видео

Как разобрать выключатель света

Точно ли причина в выключателе?

Материалы и инструменты

Снятие напряжения с рабочего места

Пошаговая инструкция разбора

ремонт и обслуживание своими руками

Общая информация

Как снять выключатель со стены

Демонтаж розеток

Видео

инструменты и детальная инструкция по разборке

Инструменты, необходимые для разборки выключателя

Особенности процедуры разборки

Отключение электричества

Снятие клавиши

Снятие рамки

Как разбирается выключатель

Отключение проводов

Типичные ошибки в работе

Как заменить или установить выключатель света

Как заменить однополюсный выключатель света

Как заменить выключатель света

Как заменить однополюсный выключатель света

Электропроводка переключателя света

Когда звонить в Pro

DIY: Замена и демонтаж механизма настенного переключателя

Выбор нового выключателя – советы при покупке
