Концевой магнитный выключатель: механические, магнитные и бесконтактные – устройство и область применения

Содержание

Концевой выключатель: разновидности и область применения

В большинстве систем автоматизации и механизмов управления используются концевой выключатель. Эти приборы коммутируют электрические сети при помощи влияния управляющего приспособления. Проще говоря, концевики ограничивают движение различных конструкций и установок. Они практичные и необходимые в современных устройствах. Приспособления упрощают эксплуатацию многих бытовых приборов.

Современный концевой выключатель

Выключатели имеют особую конструкцию, которую необходимо правильно установить и настроить. В случае если устройство неправильно расположено в электрической цепи, может выйти из строя движущий механизм.

Область применения

Концевики кнопочного и рычажного вида используются для включения и выключения осветительных приборов в различных строениях, не нуждающихся в беспрерывном освещении. Этими строениями могут быть всевозможные складские и подвальные помещения.

Поплавковые виды применяются для контроля уровня жидкости, находящейся в резервуаре.

В большинстве случаев устройства применяются на насосных станциях.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Выключатели, имеющие ползунковый тип, применяются в механизмах подъемных ворот.

Наибольшую популярность получили магнитные выключатели и применяются практически во всех сферах деятельности. Они безопасные в использовании и надежные в работе. Концевики применяются в охранных комплексах, в датчиках на движение. Кроме этого при помощи таких устройств можно на расстоянии открывать и закрывать двери.

Разновидности

Чтобы выбрать подходящий тип изделия, необходимо обладать некоторыми знаниями о разновидностях коммутирующих приспособлений. концевой выключатель имеет различные модели, которые отличаются по принципу действия и характеристикам.

Существуют следующие виды выключателей: механические, бесконтактные, герконы, индуктивные, оптические, емкостные и другие.

Механические

Данный вид концевиков используется в производственных целях, а также в бытовых условиях. Они выпускаются в виде кнопки, рычажка или ролика. В их конструкцию входят резиновые уплотнители, замыкающие и размыкающие контакты.

Самым ярким примером является микровыключатель. Он имеет минимальные габариты и величину тока, а также рабочий элемент обладает минимальным ходом. Поэтому микровыключателю требуется точная настройка при монтаже. При этом рабочий ход повышается при помощи рычага или ролика.

Основным недостатком микровыключателя является подгорание или залипание контактных элементов при множественных включениях и отключениях. С целью продления сроков службы выключателей устройство снабжено дугогасительной камерой.

Магнитные

Магнитный концевик откликается на присутствие устойчивого электромагнитного поля. В большинстве случаев имеет один или два ферромагнитных контакта. В случае приближения магнита к выключателю, контакты замыкаются, в результате чего на систему управления подается импульс.

Горизонтальный концевой выключатель

Основным плюсом магнитного выключателя является отсутствие механического механизма, что способствует его долговечности. Сфера применения магнитных концевиков разнообразна.

Устройство можно подсоединить к дверной конструкции. При открывании двери магниты перемещаются, и срабатывает сигнализация или зажигается свет.

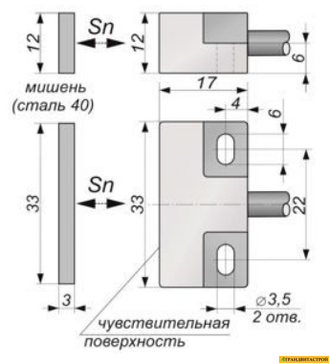

Индуктивные

Такие выключатели имеет электронную конструкцию и бесконтактное управление. Индуктивные концевики реагируют на передвижение магнитного элемента. В его механизм входит металлический или намагниченный сердечник. Если объект приближается или отдаляется, концевик выдает электрические импульсы, в результате чего происходит открытие или закрытие контактов.

На их основе производятся разные датчики, которые необходимы для автоматизации производственных процессов. Данные виды выключателей способны контролировать и дозировать жидкое и сыпучее сырье.

Область их применения разнообразна. Они применяются для ограничения движения различных устройств. Свое использование они нашли в системах безопасности. Помимо этого индуктивные концевики реагируют на металл и его перемещение.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Выключатели приходят в рабочее состояние путем подачи на них напряжения. Они не являются отдельным модулем и входят в конструкцию механизма. Для монтажа выключателей используют гайки, клей, болты.

Основным преимуществом данного приспособления является непритязательность его к чистоте. Поэтому они широко используются в производственных процессах, связанных с повышенным загрязнением.

Эти типы изделий могут послужить заменой механических моделей. Они просты в эксплуатации, для приведения их в действие не требуется непосредственного нажатия. Конструкция оснащена катушкой индуктивности, реагирующая на металлические предметы.

Особенности работы

Концевой выключатель обладает определенным принципом работы, посредством которого они приводятся в рабочее состояние. Устройство укомплектовано корпусом, головкой, крышкой, контактами. Корпус прибора сделан из соединения алюминия с кремнием, что способствует прочности поверхности. Некоторые виды выключателей, имеющие минимальные размеры, изготавливаются из пластика.

Компактный концевой выключатель

Подвижный механизм работает при нажатии на кнопку. Некоторые виды выключателей, такие как магнитные и бесконтактные не имеют подвижного элемента. Размыкающие и замыкающие контакты регулируют движение и передают сигнал.

Принцип работы концевых выключателей зависит от их вида. Одни выключатели работают при подаче на него напряжении, другие наоборот срабатывают при выключении напряжения. Конструкция одних выключателей работает при непосредственном механическом воздействии.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Другие виды направлены на влияние электромагнитных полей, инфракрасных и ультразвуковых воздействий, на которые реагируют элементы конструкции. Однако результат при этом у всех одинаковый – срабатывает группа контактов, регулирующих установленный интервал движения.

Одна из особенностей работы заключается в том, чтобы механизм был точно и правильно настроен и установлен, при этом исключался преждевременный запуск.

Устройство не должно пропускать сигнал, а также не допускать наезда рабочего механизма на выключатель.

Важно знать, что непосредственно перед установкой концевого выключатель независимо от его вида необходимо отключить сеть от подачи напряжения. Процесс монтажа не вызовет больших трудностей. Схема подсоединения в большинстве случаев нанесена на корпус прибора.

Концевой выключатель: принцип работы, устройство, назначение

Для контроля и ограничения движения различных механизмов используется концевой выключатель. Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ. Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные.

Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию.

Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Миниатюрные

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Магнитные устройства

Герконовые

Концевые выключатели, реагирующие на магнитное поле, собраны на основе геркона. Геркон – это устройство, имеющее в себе пару, или больше, контактов из специального ферромагнитного сплава.

При поднесении магнита происходит их замыкание (или размыкание). Преимущество такой конструкции в отсутствии механического контакта, что значительно увеличивает срок службы такого концевика.

Для его монтажа важно не забыть про магнит, так как на обычное железо реакции не будет. Сфера применения такой модели очень широка. По сути, это микровыключатель, который можно незаметно поставить куда угодно. Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин.

Принцип работы прост. При закрытой дверце, магнитное поле воздействует на микровыключатель. Цепь замкнута, все нормально. При открывании крышки бензобака магнит отходит, контакт разрывается и включается сигнализация.

Индуктивные модели

Как правило, это тоже не отдельные устройства, а блоки: в одном корпусе может быть несколько пар контактов. Датчики имеют различные исполнения: крепление болтами, гайкой, при помощи клея. Размеры тоже самые разные: от больших, до микровыключателей. Такие концевики требуют подачи напряжения питания. Применяются в качестве ограничителей движения различных механизмов.

Конечный выключатель такого типа пришел на смену механическим моделям достаточно давно. Он более удобен, так как не требует непосредственного прикосновения к себе. Кроме того, имея в своей конструкции катушку индуктивности, такой концевик реагирует на металл, а значит, не нужно устанавливать отдельный магнит.

Как видно, путевые выключатели имеют довольно широкий модельный ряд. В большинстве своем это блоки, содержащие контакты в различных исполнениях, что делает концевики более универсальными. Большие, крепкие корпуса необходимы для работы в условиях сильных механических нагрузок. Микровыключатели широко используются как дома, так и на производстве. Каждый может найти для себя нужную модель.

Концевые выключатели. Виды и устройство. Работа и применение

Для ограничения движения разных агрегатов и механизмов применяются концевые выключатели. Электрики их еще могут называть концевиками, либо конечниками. К этим устройствам предъявляются требования по их надежности, долговечности и безопасности при работе.

Виды, устройство и применение

Имеется много разных видов концевиков, разделяющихся по принципу действия и особенностям. В каждый вид могут входить дополнительные виды. Это зависит от места применения устройства. рассмотрим подробнее особенности каждого вида.

Механические

Такой тип концевиков популярен на производстве, а также в бытовом применении. Выключатели бывают в виде кнопки, ролика, поплавкового, либо рычажного типа. Наглядным примером применения конечников является домовой лифт. В его конструкции имеется много конечных выключателей: в виде датчика наименьшей и наибольшей высоты перемещения лифта, подача сигнала на открывание дверей, датчик обрыва каната и многие другие.

В квартире многие домашние мастера устанавливают концевые выключатели в виде микровыключателей на двери, чтобы при ее открытии включалось освещение в комнате.

Выключатель кнопочный или с колесом

Включает в себя корпус, содержащий электрические контакты, которые могут быть как размыкающими, так и замыкающими. За корпусом установлена кнопка или ролик. Это зависит от способа функционирования.

Нередко на корпусах концевиков изображают схему подключения с номерами контактов. Рассмотрим принцип действия концевого выключателя на примере устройства, оснащенного роликом.

Движущийся механизм сталкивается с колесиком, которое толкает стержень вниз. В итоге контакты размыкаются, тем самым обесточивают электрическую сеть, которая была к ним подключена. Можно сказать, что конечник не дает дальше двигаться механизму, либо подключает какое-либо устройство или сигнализацию.

При монтаже концевика необходимо соблюдать особую точность. В противном случае механизм может не дойти до ролика, либо наоборот, зайдет на ролик слишком сильно, что приведет к поломке механизма конечного выключателя.

Надо сказать, что одинарные концевики уже практически не встречаются. В основном они выполнены в виде блока контактов в одном корпусе. В нашем рассматриваемом случае видно, что имеются нормально замкнутые и нормально разомкнутые контакты, работающие парами. Такой вариант исполнения удобен, и является универсальным, так как подключаться можно к любой паре контактов, в зависимости от схемы работы. Не нужно искать специальную конструкцию.

Иногда необходим именно выключатель с двумя парами контактов, когда нужно выключить механизм и включить, например, обратный ход.

Микровыключатели

Такие миниатюрные концевые выключатели являются своеобразным подвидом конечников, которые применяются в электронике, бытовых устройствах. Они имеют маленькие размеры. По сути дела, это такие же концевые выключатели, однако они имеют свои отличительные особенности. При малых габаритах, ход рабочей части очень незначительный. Поэтому требуется точная настройка при его монтаже. При невозможности настройки микровыключателя с малым ходом, используют выключатели с промежуточным звеном (роликом). Это дает возможность увеличить ход стержня и выполнить необходимую настройку концевого выключателя.

Бесконтактные концевые выключатели

Этот вид концевиков стал популярным в промышленном производстве. На основе емкостных выключателей производятся различные датчики уровня в дозаторах (для проверки уровня жидкостей, сыпучих материалов и т.д.). При наполнении жидкостью какой-либо емкости, концевой выключатель, расположенный в емкости, в определенное время остановит ее наполнение.

В торговой сети представлен широкий выбор концевиков бесконтактного вида, поэтому сделать выбор устройства можно для любых видов конструкций. Перед приобретением целесообразно получить консультацию специалиста, чтобы не ошибиться в выборе определенной модели выключателя.

Герконы

Это вид конечных выключателей, которые реагируют на магнитное поле. Устройство геркона состоит из нескольких пар контактов, выполненных из ферромагнитного материала.

Действие контактов внутри геркона происходит при приближении к нему магнита. Достоинством такой конструкции является отсутствие механического контакта. Это в значительной степени повышает его срок службы. Во время монтажа таких концевиков особое внимание необходимо обратить на наличие магнита, так как на другой материал это устройство реагировать не будет.

Область применения герконов очень разнообразна. Геркон выступает в качестве микровыключателя, который легко установить в любое место. Его подключают в различные сигнализации, на двери. При закрытой двери магнитное поле действует на геркон, и цепь остается замкнутой. При открытии двери магнит перемещается от геркона, контакт размыкается и подключает сигнализацию, либо другое устройство.

Индуктивные выключатели

Такие концевые выключатели также не являются отдельным устройством, а выступают в виде блока нескольких пар контактов в одном корпусе. Они монтируются разными способами: клеем, болтами, гайками. Их размеры колеблются в широких пределах. На такие концевые выключатели необходимо подавать напряжение. Они используются в виде ограничителей движения разных агрегатов и механизмов.

Индуктивный вид концевиков используется в системах безопасности, так как такие выключатели реагируют как на вес металла, так и на его движение. Индуктивные выключатели применяются в штоках в качестве ограничителя хода, в механизмах защитных кожухов безопасности. Их отличительным достоинством является неприхотливость к загрязнениям, поэтому их используют в технологических процессах промышленного производства.

Индуктивные модели по своей конструкции могут заменить механические виды концевиков. Они удобны в использовании, так как для их срабатывания нет необходимости непосредственного прикосновения. В его конструкции имеется катушка индуктивности, которая реагирует на металл. Поэтому не требуется установка магнита.

Оптические сенсоры

Бесконтактные концевые выключатели снабжаются оптическими сенсорными датчиками. Поэтому такие устройства широко применяются в областях, где нужна особая точность.

Оптические выключатели применяются для регулировки хода движущихся частей, в автоматических системах открывания ворот. Они срабатывают в конце хода движения створок ворот, либо при появлении посторонних предметов перед движущейся створкой.

Оптические концевики работают по нескольким принципам, разделяются на типы. Отражающие датчики излучают и принимают свет, отраженный от предмета, расположенный в зоне датчика. При улавливании энергии света, на выходе появляется определенный логический уровень. Дистанция от объекта до датчика зависит от габаритов предмета, качества поверхности, цвета и т.д.

Приемник и излучатель находятся в одном корпусе.

Отражающие возвращатели цвета принимают и излучают цвет, отраженный от особого отражателя. Если луч пересекается объектом, то выдается сигнал управления. Дальность действия такого концевого выключателя зависит от окружающей среды, ее пропускания света.

Сквозные датчики имеют отдельно приемник и источник света, находящиеся напротив друг друга. Предмет, который попал в зону луча света, прерывает свет, тем самым изменяет логический уровень выхода.

Стеновые оптические датчики состоят из инфракрасного диода и кремниевого фотоэлемента, которые находятся на пересекающихся оптических осях в темном корпусе, изготовленном из термостойкой пластмассы.

Детектор реагирует на излучение от инфракрасного диода во время прохождения объекта в его поле действия.

Емкостные выключатели

Такой вид выключателей применяется в качестве концевых выключателей. Емкостные датчики выявляют проводящие ток и непроводящие материалы, которые находятся в жидком, порошкообразном или твердом состоянии. Датчик срабатывает при расположении материала друг возле друга на настроенном расстоянии.

Емкостные выключатели включают в себя основные части:

Генератор, который создает электрическое поле для воздействия на объект.
Демодулятор, который преобразует амплитуду ВЧ колебаний в изменение напряжения.
Триггер – обеспечивает определенную величину сигнала, значения гистерезиса, и переключения.
Усилитель – повышает сигнал входа до определенного значения.
Светодиодный индикатор – выдает состояние положения выключателя, дает возможность контролировать работу и настройку.
Компаунд – обеспечивает определенную защиту от посторонних частиц и влаги.
Корпус – служит для установки выключателя, предохраняет все внутренние элементы от механических повреждений, изготавливается из латуни, либо пластмассы. В комплекте с корпусом прикладываются метизные детали

Принцип действия емкостных концевиков заключается в следующем. Активная поверхность выключателя состоит из 2-х металлических электродов. Их можно считать пластинами конденсатора. Электроды находятся в цепи обратной связи ВЧ генератора, который настроен так, что когда объекта нет возле активной поверхности, он не работает. При появлении возле активной поверхности объекта, возникает электрическое поле, тем самым, изменяя емкость обратной связи. При этом генератор вырабатывает колебания. Их амплитуда становится больше, когда объект приближается к поверхности.

Емкостные концевые выключатели реагируют на токопроводящие объекты и на диэлектрики. Список разнообразных объектов, на которые реагирует емкостный выключатель, определяется сферой его применения.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ | Компания СМД

Бесконтактные магнитные выключатели серии ИО102 «Атон» ВМ

Взрывозащищенные бесконтактные магнитные выключатели серии ИО102 «Атон» ВМ предназначены для размыкания/замыкания электрических цепей при приближении магнита на определенное расстояние. Выключатели изготавливаются в корпусе с видом защиты «взрывонепроницаемая оболочка» или в искробезопасном исполнении. Магнитные выключатели могут применяться, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования, а так же в качестве охранных извещателей. Взрывозащищенные магнитные датчики ИО102 «Атон» ВМ безотказно работают тяжелых условиях эксплуатации, в местах с сильным загрязнением, высокой влажностью, химически агрессивными средами. Датчики стойки к высоким частотам переключения. Сенсоры датчика приводятся в действие бесконтактно постоянным магнитом.

Выключатели могут быть установлены во взрывоопасных зонах помещений и наружных установок класса 1 и ниже согласно классификации ГОСТ IEC 60079-10-1-2011 и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ и IIC. Извещатели в корпусе из нержавеющей стали относятся к электрооборудованию групп I и II по ГОСТ Р 60079-0-2011 и могут быть применены в подземных выработках шахт, рудников и их наземных строениях, а так же во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты.

Взрывозащищенные бесконтактные выключатели серии ИО102 «Атон» ВМ.

Варианты исполнения

Наименование	Описание	Материал корпуса	Маркировка взрывозащиты
ИО102-ВЗ А «Атон» ВМ исп.12	Бронекабель 1м НО контакт.	Кремний–алюминиевый сплав	0Ex ia IIC T6 Ga X
ИО102-ВЗ А «Атон» ВМ исп.14	Бронекабель в металлорукаве РЗЦХ-12 — 1м; НО контакт.
ИО102-ВЗ А «Атон» ВМ исп.22	Бронекабель 1м; переключающий контакт.
ИО102-ВЗ А «Атон» ВМ исп.24	Бронекабель в металлорукаве РЗЦХ-12 — 1м; переключающий контакт.
ИО102-ВЗ Н «Атон» ВМ исп.12	Рудничное исполнение; бронекабель 1м НО контакт.	Нержавющая сталь 12Х18Н10Т	0Ex ia IIC T6 Ga X/ /PO Ex ia I Ma X
ИО102-ВЗ Н «Атон» ВМ исп.14	Рудничное исполнение; бронекабель в металлорукаве РЗЦХ-12 — 1м; НО контакт.
ИО102-ВЗ Н «Атон» ВМ исп.22	Рудничное исполнение; бронекабель 1м; переключающий контакт.
ИО102-ВЗ Н «Атон» ВМ исп.24	Рудничное исполнение; Бронекабель в металлорукаве РЗЦХ-12 — 1м; переключающий контакт.
ИО102-МК А «Атон» ВМ исп.13	Сменный кабельный ввод; НО контакт.	Кремний–алюминиевый сплав	1Ex d IIC T6 Gb
ИО102-МК А «Атон» ВМ исп.23	Сменный кабельный ввод; переключающий контакт.	Кремний–алюминиевый сплав	1Ex d IIC T6 Gb
ИО102-МК Н «Атон» ВМ исп.13	Рудничное исполнение; Сменный кабельный ввод; НО контакт.	Нержавющая сталь 12Х18Н10Т	1Ex d IIC T6 Gb / /PB Ex d I Mb
ИО102-МК Н «Атон» ВМ исп.23	Рудничное исполнение; Сменный кабельный ввод; переключающий контакт.	Нержавющая сталь 12Х18Н10Т	1Ex d IIC T6 Gb / /PB Ex d I Mb

Выключатель безопасности концевой магнитный металл (XCSLF2727313)

Код товара 5614128

Артикул XCSLF2727313

Страна Франция

Наименование МАГН. КОНЦ. ВЫКЛЮЧАТЕЛЬ БЕЗОП.. МАТАЛЛ.

Упаковки

Сертификат RU C-FR.АЖ40.B00942-20

Тип изделия Выключатель концевой

Напряжение, В 220

Номинальный ток,А 10

Способ монтажа На конструкцию

Количество НО контактов 0

Количество НЗ контактов 2

Количество переключающих контактов 0

Цвет Красный

Материал корпуса Металл

Все характеристики

Характеристики

Код товара 5614128

Артикул XCSLF2727313

Страна Франция

Наименование МАГН. КОНЦ. ВЫКЛЮЧАТЕЛЬ БЕЗОП.. МАТАЛЛ.

Упаковки

Сертификат RU C-FR.АЖ40.B00942-20

Тип изделия Выключатель концевой

Напряжение, В 220

Номинальный ток,А 10

Способ монтажа На конструкцию

Количество НО контактов 0

Количество НЗ контактов 2

Количество переключающих контактов 0

Цвет Красный

Материал корпуса Металл

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Концевые выключатели — особенности конструкций и примеры использования » сайт для электриков

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

На этой структурной схеме продемонстрировано условное обозначение концевого выключателя, предназначенного для функционирования в управляющих цепях, работающих от переменного и постоянного тока с максимальным напряжением 660В

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом. Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

Бесконтактные выключатели оптические

БКВ этого типа контролируют предметы, как перекрывающие излучение, так и отражающие его. Когда объект попадает в пространство между выключателем и источником света, датчик прерывает световой поток. Элемент, отвечающий за это действие, может быть релейным или полупроводниковым. Радиус реагирования распространяется до 150 м.

Оптический концевой датчик

Датчики приближения работают в широком температурном диапазоне — от -60 до +150⁰С. Они выдерживают давление около 500 Атм, могут эксплуатироваться в агрессивной среде и даже в условиях повышенной взрывоопасности.

Магнитные устройства

Герконовые

Для его монтажа важно не забыть про магнит, так как на обычное железо реакции не будет. Сфера применения такой модели очень широка

По сути, это микровыключатель, который можно незаметно поставить куда угодно. Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин.

Индуктивные модели

Как правило, это тоже не отдельные устройства, а блоки: в одном корпусе может быть несколько пар контактов. Датчики имеют различные исполнения: крепление болтами, гайкой, при помощи клея. Размеры тоже самые разные: от больших, до микровыключателей. Такие концевики требуют подачи напряжения питания.Применяются в качестве ограничителей движения различных механизмов.

Принцип работы выключателя

Подобное устройство имеет собственный принцип работы, который приводит его в движение. Выключатель концевой будет срабатывать во время контакта с ограничителями. В таком случае будет прекращено питание в электрическом механизме, где устанавливается это устройство. Абсолютно все концевые элементы должны работать правильно и надежно, выполняя все возложенные задачи. При этом не имеет значения способ подключения и конфигурации концевых выключателей. Именно по этой причине эту конструкцию принято устанавливать в особо опасной зоне.

Во время контакта с подвижным механизмом устройство выключателя должно обязательно подать сигнал. Это свидетельствует о появлении опасности в электрической цепи. Выключатель концевой представляет собой обычный датчик, который оснащен автоматической системой выключения.

Устройство конечных выключателей

Конструкция любого такого устройства состоит из:

Корпуса. Он может быть выполнен из диэлектрического или токопроводящего материала, в зависимости от исполнения.
Подвижной части с помощью воздействия, на которую происходит нажатие на контактную группу. Отсутствует подвижной механизм в герконах и бесконтактных концевых аппаратах.
Контактная часть. Может содержать как замыкающие (нормально открытые), так и размыкающие (нормально закрытые) контакты

При выборе концевого выключателя стоит обратить внимание на напряжение и ток, который будет протекать по контактам. Так как от этого напрямую зависит продолжительность исправной работы выключателя

Это зависит от управления какими механизмами он предназначен.

Механические

Механические концевые выключатели бывают разной конструкции, которая и определяет область их применения.

Основные их виды:

Чаще всего они применяются, конечно же, в производственных целях, металлургии, машиностроении, строительстве. Зачастую они оснащены резиновым уплотнителем и содержат группу контактов в которые входят и замыкающие и размыкающие.

Одна из разновидностей такого рода концевиков называются микровыключатели и принцип действия их аналогичен с обычными. Вот только размеры и токи значительно меньше. Рабочий ход такого элементы измеряется миллиметрами, и поэтому они применяются с использованием дополнительного рычага, который может быть оснащён небольшим роликом. Поэтому установка его потребует тщательной настройки срабатывания.

Бесконтактные

Все эти устройства бесконтактной коммутации делятся на:

Емкостные — основаны на взаимодействии с человеческим телом. Дело в том что когда человек приближается к нему то возникает электрическая ёмкость в результате которой, приводится в действие контур мультивибратора, установленный внутри концевика. Чем ближе приближается человеческое тело тем больше ёмкость и ниже частота импульса. Такой элемент обладает большой чувствительностью. Основную функцию выполняет пластина, плотно присоединенная к конденсатору.
Индуктивные — это электронный бесконтактный выключатель отзывается на передвижение магнитного материала. В зависимости от этого такой датчик оснащён металлическим или же немагнитным сердечником. При приближении или отдалении объекта, на который настроено срабатывание, он вырабатывает электрические импульсы, которые обрабатываются пороговым элементом, и даётся сигнал на закрытие или открытие ключа.
Оптические — это особая разновидность концевых выключателей, которая оснащена инфракрасным светодиодом и специальным транзистором, улавливающим этот сигнал (фототранзистором). Оптический элемент работает вне зависимости от естественного освещения. При прерывании луча светодиода фотоэлемент будет закрываться, тем самым выключая исполнительный механизм, в схему которого он подключен.
Ультразвуковые. Здесь применяются уже кварцевые звуковые излучающие элементы. Они также могут применяться как датчики движения или объёма. При появлении в радиусе его действия меняется амплитуда звукового сигнала определённой частоты, зачастую неслышной человеческому уху.

На базе этих выключателей изготавливаются всевозможные датчики контроля сыпучих и жидких материалов, дозаторов и т. д.

Магнитные

Электромагнитный концевой выключатель (герконовый) реагирует на постоянное магнитное поле. Содержит зачастую один

Автомобильные

Такие применяемые в автомобилях устройства применяются зачастую для схем освещения и сигнализации. По большому счёту это механический конечный выключатель. Конструктивно он выполнен с одним выводом, на который подключается положительный потенциал. Отрицательная клемма считается корпусом, зажимаемым к металлическому элементу кузова машины.

При этом нужно следить чтобы часть кузова где устанавливается концевик была зачищена от краски.

Зачастую оснащён несколькими группами размыкающих и замыкающих контактов.

Пневматические

Пневматический концевой выключатель — это устройство, которое может останавливать подачу сжатого воздуха или другого газа за счёт нажатия на управляющую кнопку или рычаг. При этом существует ещё одна разновидность данных выключателей, которая срабатывает при достижении определённого давления в системе.

Хотелось бы напомнить что подключать или отключать концевые выключатели к электрической схеме стоит при полностью снятом напряжении. После чего указателем напряжения убедится в его отсутствие, а металлические корпуса нужно обязательно заземлять.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи

Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки

То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении.Использование контакторов исключает такие ситуации.

С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.

Преимущества и недостатки

Преимуществ таких устаревших устройств немного вот основные из них:

В связи с давним применением имеется большой опыт как эксплуатации, так и ремонта;
В отличие от других более современных собратьев (особенно элегазовых) данные выключатели поддаются ремонту.

Из недостатков хотелось бы выделить следующие:

Наличие для работы дополнительной пневмоаппаратуры или же компрессоров;
Повышенный шум при отключении, особенно при аварийных режимах короткого замыкания;
Крупные несовременные габариты, что вызывает увеличение территории выделяемой для ОРУ;
Боятся влажного воздуха и запылённости. Поэтому для воздушных систем применяются дополнительные меры, устанавливается направленное на уменьшение этих вредных факторов оборудование.

Правила подключения концевых выключателей

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиии контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый. О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Принцип работы

Вакуумный выключатель (10 кВ, 6 кВ, 35 кВ – не имеет значения) обладает определенным принципом работы. Когда размыкаются контакты, в промежутке (в вакууме) ток коммутации создает электрический разряд – дугу. Ее существование поддерживается за счет испаряющегося металла с поверхности самих контактов в промежуток с вакуумом. Образованная парами ионизированного металла плазма – проводящий элемент. Она поддерживает условия протекания электрического тока. В тот момент, когда кривая переменного тока проходит через ноль, электрическая дуга начинает гаснуть, а пары металла фактически мгновенно (за десять микросекунд) восстанавливают электрическую прочность вакуума, конденсируясь на поверхностях контактов и внутренностях дугогасящей камеры. В это время восстанавливается напряжение на контактах, которые к тому моменту уже разведены. Если остаются после восстановления напряжения перегретые локальные участки, то они могут стать источниками эмиссии частичек заряженных, что вызовет пробой вакуума и протекание тока. Для этого используют управление дугой, поток тепла равномерно распределяют на контактах.

Вакуумный выключатель, цена на который зависит от фирмы-производителя, благодаря своим эксплуатационных свойствам, может сэкономить значительное количество ресурсов. В зависимости от напряжения, изготовителя, изоляции цены могут колебатся от 1500 у. е. до 10000 у.е.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов. Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия. Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №2. Принципиальная электрическая схема концевых выключателей КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Особенности концевого выключателя двери

Сегодня эти устройства широко используются в области машиностроения. Концевой выключатель двери в большинстве случаев входит в комплект с системой блока. Эта конструкция позволяет максимально защитить зону двери и багажника автомобиля. Выключатель устанавливается на транспортные средства, которые имеют заднюю дверь. Устройство крепится исключительно на металлические поверхности, которые соединяются электрическими кабелями с массой транспортного средства.

Концевой выключатель двери устанавливается в тех местах, где нет доступа и контакта с водой. Специалисты не рекомендуют размещать это устройство в водоотводе, который располагается на крыле автомобиля. Капот и багажник – это нежелательные зоны для установки. Наилучшим образом подойдет место, которое полностью защищено при помощи резинового уплотнителя.

Виды и сфера применения концевых выключателей

Кнопочные, как и рычажные, применяются, главным образом, для включения-отключения освещения в различных помещениях, в которых не требуется постоянное освещение. Такими помещениями могут быть помещения холодных складов, подвалов (там концевиком управляет крышка подвала). Кроме того, концевые выключатели этого типа применяются для контроля положения входного люка на кран-балках (кран невозможно включить, если открыт люк).

Концевые выключатели поплавкового типа используются там, где необходимо контролировать уровень жидкости, наполняющей определенную емкость. Например, такие выключатели с успехом используются для автоматического управления насосами, выкачивающими воду из колодцев, любо наполняющих главный резервуар системы водоснабжения небольших (например дачных) поселков.

Поплавковые выключатели, в основе работы которых лежит принцип работы магнитоуправляемого контакта (геркона), используются, так же там, где нет возможности применить обычные контактные группы (например, в емкостях с горючими и взрывоопасными жидкостями).

Ползунковые концевые выключатели используются для таких устройств, как, например, подъемные ворота, шторы, которые сворачиваются.

Концевые выключатели магнитного типа (основным элементом которых является магнитоуправляемый контакт), могут применяться практически где угодно. Связано это с тем, что такие выключатели абсолютно безопасны в работе (рабочие контакты их полностью защищены колбой, из которой выкачан воздух). В основном, эти выключатели применяются в охранных системах, как датчики открывания двери (в связи с тем, что герконы, входящие в их состав, рассчитаны на небольшой ток коммутации).

Неполадки и способы их устранения

Конструкция КВ механического типа не представляет сложности, однако, в процессе эксплуатации иногда случаются неполадки. Обычно они связаны с подгоревшими контактами или ошибками монтажа:

Таблица 2. Распространенные неполадки концевых выключателей механического типа.

Неисправность	Вероятная причина	Метод устранения
Пробой выключателя «на землю» или недопустимое снижение сопротивления изоляции	Провод касается корпуса, попадание воды в корпус	Подтянуть винты контактных выходов. высушить выключатель
Отсутствие контакта	Подгоревшие или отгоревшие контакты	Зачистить контакты, присоединить отгоревшие контакты заново
Разброс точки срабатывания	Люфт в креплении выключателя или всего аппарата	Затянуть винты крепления выключателя или всего аппарата

Видео — Ремонт концевиков на автоматических воротах

Механические концевые выключатели выполняют несложные, но ответственные задачи. Несработка устройства грозит авариями, разрушением оборудования и травмами для людей, поэтому требования к надежности конструкции отличаются строгостью. Существующие виды КВ демонстрируют надежную и безотказную работу, обеспечивая устойчивое течение технологических процессов или безопасную эксплуатацию оборудования общего назначения.

Устройство АБ-2/4

Для крепления данного прибора у него имеется четыре изолятора, которые располагаются на раме специальной выкатной телеги. В конструкции имеется магнитопровод, которые является основной электромагнитного выключателя. Устройство быстродействующего выключателя подразумевает наличие специальной дугогасительной камеры. В данном случае она представлена лабиринтно-целевым типом и способна растянуть дугу до 4,5 метра. Для ее функционирование требуется магнитное дутье, которое в данном случае развивается за счет мощных полюсов, расположенных снаружи по обеим сторонам камеры.

Сами же провода не находятся без защиты, а встроены в специальный магнитопровод. С двух сторон от такого провода располагается камера катушки магнитного дутья. Вверху стенки данной камеры несколько расходятся и здесь же располагаются несколько, перемежающихся между собой клиновидных перегородок, образующих необходимый лабиринт. Таким образом, удается создать щель зигзагообразного типа, при помощи которой и удается растягивать дугу.

В самой верхней части камеры лабиринт прерывается. Здесь располагаются специальные пламегасительные решетки, которые представлены в виде нескольких пакетов тонких стальных пластин. Они предназначены для охлаждения, а также для деионизации газов и пламени, которыми сопровождается появление дуги.

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т. п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Механические

Модели с колесиком и кнопочные

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Ведущие производители

Выпуском оконечных датчиков занимаются многие фирмы. Признанный всеми лидер – немецкая компания Sick, считающаяся основным производителем продукции этого класса. Еще одна известная фирма Autonics занимается выпуском бесконтактных выключателей индуктивного и емкостного типа. Недорогие датчики этого же класса и достаточно высокого качества выпускаются и российской компанией под названием «ТЕКО». Ее изделия отличаются высокой степенью герметичности (IP68), благодаря чему их допускается эксплуатировать в особо опасных средах.

Емкостные датчики

В основе этих приборов находится измерение электроконденсаторов. В их диэлектрике и находится тот объект, который подлежит регистрации. Назначение бесконтактных датчиков такого типа заключается в работе со множеством приложений. Это, например, распознавание жестов. Емкостными выпускают автомобильные датчики дождя. Такие приборы дистанционно измеряют уровень жидкости в процессе обработки различных материалов и т. д.

Емкостной бесконтактный датчик представляет собой аналоговую систему, работающую на расстоянии до семидесяти сантиметров. В отличие от других типов подобных приборов, он обладает большей точностью и чувствительностью. Ведь изменение в нем емкости происходит всего лишь в несколько пикофарад.

Схема бесконтактного датчика данного типа включает в себя пластины, состоящие из проводящей печатной платы, а также зарядку. В этом случае происходит формирование конденсатора. Причем это будет происходить в любое время либо в проводящем заземленном элементе, либо в каком-то объекте, диэлектрическая проницаемость которого отлична от воздуха. Такой прибор сработает и в случае появления в зоне действия устройства человека или части его тела, которая будет аналогична потенциалу земли. По мере приближения, например, пальца, изменится емкость конденсатора. И даже учитывая то, что система является нелинейной, обнаружить возникший в просматриваемых границах посторонний объект для нее не составит никакого труда.

Схема подключения такого бесконтактного датчика может быть усложнена. В устройстве могут быть задействованы сразу несколько независимых друг от друга элементов в направлениях влево/вправо, а также вниз/вверх. Это позволит расширить возможности прибора.

Выводы

Вакуумные выключатели с номинальным напряжением 6, 10 и 35 кВ являются одним из наиболее востребованных сегодня типов коммутационного оборудования высоковольтных сетей. Они более надежны в эксплуатации, долговечны и безопасны для обслуживающего персонала и окружающей среды. Вакуумные выключатели от других видов устройств отличаются относительной простой и надёжной структурой. Поэтому этот вид оборудования служит длительное время без особых нареканий.

Ресурс естественного износа определяется числом операций, равным не менее 20000. При условии своевременного производства технического обслуживания этот ресурс возрастает на 5-10%. Между тем, техническое обслуживание ВВ ограничивается небольшим количеством лёгких операций.

Концевой выключатель AGB304 | Компания ЭЛИТА

Галерея:

Концевые выключатели и таймеры для всех типов оборудования используются в процессах технологических процессах, в которых необходим периодический контроль механизмов. Именно для этих целей и используются концевые выключатели. В этом разделе есть большое количество разных моделей таких устройств. Кроме них тут можно подобрать таймеры. Таки устройства используются для как датчики обратной связи, которые подают сигнал определенным элементам общей системы.

Товар добавлен в корзину org/Product»>

org/Product»> org/Product»> org/Product»> org/Product»>

Коды	Наименование	Цена с НДС
код:121265 арт:11095	Дверной контакт MDCDC (Ед. шт.)	по запросу	В корзину
	Габариты: 0,05 x 0,05 x 0,03 м. 0,352 кг.	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям. Зарегистрироваться
код:013007 арт:10016	Концевой выключатель AGB304 (Ед. шт.)	€ 61 5 593,32 р.	В корзину
	Габариты: 0,1 x 0,05 x 0,05 м. 0,15 кг.	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям. Зарегистрироваться
код:049460 арт:11600	Магнитный дверной контакт с реле задержки MDC (Ед. шт.)	по запросу	В корзину
	Габариты: 0,05 x 0,05 x 0,03 м. 0,352 кг.	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям. Зарегистрироваться
код:097274 арт:10740	Таймер электронный CBT (Ед. шт.)	по запросу	В корзину
	Габариты: 0,3 x 0,2 x 0,02 м. 0,4 кг.	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям. Зарегистрироваться
код:025289 арт:10153	Электронный таймер KUR (Ед. шт.)	по запросу	В корзину
	Габариты: 0,165 x 0,105 x 0,095 м. 1 кг.	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям. Зарегистрироваться

Данные обновлены 15.06.21 Рублевые цены расcчитаны по курсу ЦБ +5% 1€ = 91,6938 р. 1$ = 75,2637 р.

ALEKO LSWITCHAC1400 Магнитный концевой выключатель для приводов откатных ворот: Amazon.com: Industrial & Scientific

Цена:

12 долларов.99 + Без залога за импорт и $ 14,57 за доставку в Российскую Федерацию Подробности

Убедитесь, что это подходит введя номер вашей модели.
Магнитный концевой выключатель для открывателей откатных ворот ALEKO
Совместимость с моделями AC1400, AC2000, AR1450 и AR2050
Нормально разомкнутый контур

]]>

Характеристики данного продукта

Фирменное наименование	АЛЕКО
Тип контакта	Нормально открытый
Внутренняя высота	—
Номер модели	LSWITCHAC1400-APE
Количество канавок	0
Число зубцов	0
Режим работы	(ВКЛ) -НЕТ-ВЫКЛ (НЕТ)
Номер детали	LSWITCHAC1400
Соответствие спецификации
Тип переключателя	Концевой выключатель
Код UNSPSC	39122200

Выбор магнитного переключателя для вашего следующего дизайна

Автор: Морин ВанДайк | 19 декабря 2018

Магнитные переключатели, как следует из их названия, представляют собой устройства, которые разрешают или запрещают прохождение тока в зависимости от наличия магнитного поля.Существует несколько типов магнитных переключателей, каждый из которых обладает определенными характеристиками, которые подходят для различных применений. При проектировании или выборе магнитного переключателя важно тщательно учитывать такие параметры, как тип приложения, схемы и требования к питанию, магнитная чувствительность и условия эксплуатации.

Наиболее распространенными типами магнитных переключателей, используемых сегодня, являются герконовые переключатели, переключатели на эффекте Холла и симисторные или транзисторные переключатели.

Геркон состоит из пары перекрывающихся, но немного разделенных металлических контактов, герметично закрытых в небольшой стеклянной трубке. Когда присутствует магнитное поле, контакты стянуты вместе, замыкая цепь.

Переключатели на эффекте Холла

названы так потому, что они используют принцип эффекта Холла для обнаружения магнитного поля. Когда ток, протекающий по проводнику, подвергается воздействию магнитного поля в перпендикулярном направлении, на нем создается разность потенциалов (напряжение) в поперечном направлении, что приводит к срабатыванию переключателя.

Симисторные и транзисторные переключатели представляют собой аналогичные полупроводниковые устройства с возможностью регулирования протекания тока в цепи. Переключатель симистора или транзистора при использовании с устройством с герконом или эффектом Холла срабатывает при малых токах и напряжениях и используется для управления значительно большими токами и напряжениями в электрической цепи. Из всех трех переключателей симисторные или транзисторные переключатели лучше всего подходят для переключения больших нагрузок или нагрузок индуктивного типа.

Применение магнитного переключателя

Конструкция и принципы работы разных коммутаторов делают каждый из них подходящим для разных приложений, хотя есть случаи, когда может быть некоторое перекрытие.

Герконы

очень чувствительны к магнитным полям, настраиваются по индивидуальному заказу и относительно дешевы по сравнению с другими переключателями. Эти переключатели обычно используются в бесконтактных или концевых выключателях, таких как охранная сигнализация, двери в бытовой технике, сотовые телефоны и двери транспортных средств или тяжелой техники.

Переключатели на эффекте Холла

— это полупроводниковые приборы. Таким образом, у них нет механических контактов. Это дает переключателям на эффекте Холла то преимущество, что они менее подвержены повреждениям из-за механических ударов.Переключатели на эффекте Холла обычно используются в качестве концевых выключателей в исполнительных механизмах, которые можно найти в оборудовании для автоматизации производства, лифтах или транспортных средствах.

Симисторные или транзисторные переключатели являются наиболее сложными из этих типов переключателей, поскольку они добавляют к переключателю больше схем. Симисторные переключатели предназначены для приложений переключения и управления мощностью в системах переменного напряжения, тогда как транзисторные переключатели предназначены для приложений переключения и управления мощностью в системах постоянного напряжения. Оба переключателя надежны, что делает их идеальными для более тяжелых режимов коммутации с более высокими токами.Они обычно используются для управления реле, двигателями или другими индуктивными нагрузками.

Требования к схемам, электрическому току и силовой нагрузке

Герконовый переключатель — единственный из трех переключателей, который считается переключателем с «сухим контактом» и поэтому не требует постоянного питания. Благодаря простоте герконов, их можно протестировать вне своей цепи с помощью простого омметра. Герконовые переключатели несут коммутируемый ток цепи при их контакте.Следовательно, важно выбрать язычок с правильным номиналом контакта для потребляемой мощности в цепи. Выбор слишком маленького язычка для конструкции может сократить срок службы переключателя.

Переключатели на эффекте Холла

идеально подходят для систем с низким и средним уровнем постоянного тока. Для правильной работы им требуется постоянное питание. Следовательно, эти переключатели необходимо тестировать под нагрузкой.

Симисторные и транзисторные переключатели лучше всего подходят для более мощных нагрузок при переменном или постоянном напряжении соответственно.Как и переключатели на эффекте Холла, они также нуждаются в испытании под нагрузкой.

Магнитные поля и чувствительность

При определении того, какой переключатель лучше всего подходит для вашего применения, важно понимать, как воздействие магнитных полей повлияет на выбранное вами оборудование.

Геркон Герконы

— это механические устройства, что означает, что они подвержены чрезмерным механическим ударам от ударов или вибрации во время работы, которые могут нарушить магнитные поля.Доступны герконы с различными магнитодвижущими силами, измеряемыми в ампер-оборотах (АТ), для удовлетворения потребностей различных приложений. Магнитная чувствительность язычкового переключателя может варьироваться в зависимости от размера язычка, окружающих факторов окружающей среды и силы приложенного магнитного поля.

Переключатели на эффекте Холла Переключатели на эффекте Холла

— это полупроводники, а не механические устройства, что снижает их подверженность рискам, связанным с механическими ударами.Кроме того, они предлагают больше возможностей для конфигураций приложений, поскольку они доступны как многополярные или униполярные варианты. Омниполярные устройства могут обнаруживать северный или южный полюс магнита, в то время как униполярные устройства обнаруживают только один полюс. Магнитная чувствительность переключателей на эффекте Холла зависит от применяемого электрического тока и типа создаваемого магнитного поля.

Симисторные или транзисторные переключатели

Допустимую нагрузку по току симисторных или транзисторных переключателей можно увеличить, используя их вместе с герконовыми переключателями или переключателями на эффекте Холла.Следует отметить, что магнитная чувствительность и механические преимущества и ограничения устройства Рида или Холла, используемого в схеме переключения, по-прежнему будут применяться.

Окружающая среда

В MagneLink мы делаем все возможное, чтобы наши герконовые переключатели, переключатели на эффекте Холла, а также симисторные и транзисторные переключатели были максимально долговечными. Все наши переключатели защищены внутри корпуса, заполненного герметиком, что повышает механическую прочность наших переключателей и защищает их от загрязнений окружающей среды, таких как пыль, погодные условия, смывки и многое другое.

Мы предлагаем ряд корпусов переключателей, предназначенных для использования в различных коммерческих и промышленных условиях. Мы производим наши стандартные корпуса из армированной стекловолокном пластмассы, которая доказала свою способность выдерживать типичные неправильные действия коммутационного оборудования, которым подвергается при обычных операциях. Мы также предлагаем альтернативные корпуса, например, из литого под давлением алюминия для корпуса MLT и из нержавеющей стали для корпуса MLQ.

Переключатели для всех операций

MagneLink, Inc. уже более 25 лет является ведущим поставщиком надежных магнитных переключателей.За это время мы помогли многочисленным клиентам в широком спектре отраслей с их потребностями в магнитных переключениях. Наш разнообразный ассортимент переключателей гарантирует, что мы сможем удовлетворить ваши требования независимо от области применения. Если у клиента есть уникальное приложение, мы также предлагаем услуги индивидуального дизайна.

Если вы хотите узнать больше о наших продуктах или услугах и о том, как они могут улучшить вашу работу, напишите нам по электронной почте или позвоните в наш отдел продаж по телефону 1-800-638-0801.

Получите бесплатное предложение

Опубликовано в Дизайн магнитного переключателя

Магнитные датчики концевых выключателей для позиционирования винтовых домкратов

Видение будущего

Ценность систем технического зрения была хорошо известна задолго до появления искусственного интеллекта. Доказано, что объединение этих двух технологий дает больше информации о качестве их процессов.

На виртуальном мероприятии A3 в рамках Vision Week на прошлой неделе участники дискуссии из Intel, Landing AI, Integro Technologies и NVIDIA обсудили, как предприятие будущего будет определяться видением.

«То, что мы начинаем видеть, — это выход на рынок большого количества продуктов», — сказал Дэвид Остин, старший главный инженер Intel. «Есть решения, которые вы теперь можете получить от системных интеграторов, есть решения, которые вы можете получить из открытого исходного кода».

В статье Machine Design Пиюш Моди, главный стратег по бизнесу и развитию NVIDIA, сказал среди последних разработок, что промышленный контроль становится повсеместным, камеры становятся еще более точными, а технологии цифровых двойников позволяют командам дизайнеров тестировать и совершенствовать машинные системы.

«Машинное зрение было и всегда было средством цифровой трансформации», — добавил Дэвид Декоу, главный архитектор систем машинного зрения в Integro Technologies. «Машинное зрение используется в промышленных условиях более 50 лет».

Прочтите статью полностью здесь [SESB: OPA333AID]

Экономия на системе Motion Design TCO

Предстоящий веб-семинар Machine Design по-другому взглянет на проектирование систем управления движением. Веб-семинар от 15 июля, представленный Machine Design и епископом Wisecarver, рассматривает, как пандемия усилила потребность в надежной автоматизации и интеллектуальном анализе данных в производстве, а также дает советы по внедрению надежных систем управления движением, которые снижают общую стоимость владения. и повысить предсказуемость производительности системы.

Среди тем:

Рекомендации по развертыванию систем управления движением и мехатроники с более низкой стоимостью владения.
Данные о том, насколько надежные системы движения обеспечивают ценность в течение всего срока службы машины.
Способы поддержки надежной конструкции системы поставщиками оборудования.

Вебинар состоится 15 июля в 14:00. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ. Зарегистрируйтесь для участия в вебинаре, нажав здесь.

ИДЕЯ! Награды за ценную витрину инноваций

ИДЕЯ 2021 года! Награды будут отмечены лучшими инновационными продуктами, созданными за последний год.Программа награждения — это выставка новых инженерных решений. Это также имеет большое значение для всех, кто входит.

За вступительный взнос в 500 долларов IDEA! Участники конкурса получают:

-страничная статья и изображение в августовских выпусках Machine Design и Hydraulics & Pneumatics для обсуждения достоинств продукта.
Ролик в онлайн-версии ИДЕИ! Награды, в которых будет ссылка на читательский бюллетень. Только квалифицированные инженеры будут голосовать за IDEA! Награды, означающие, что ваш продукт будут оценивать люди, которые также используют эти продукты каждый день.
Маркировка залога, которая идентифицирует ваш продукт и компанию как «ИДЕЯ! Финалист награды »
Возможность стать одним из лучших продуктов в своей категории, включая приглашение на получение награды во время IDEA! Конференция 9-11 ноября в Кливленде.

Также в это время будет объявлен победитель Большой ИДЕИ! Награда присуждается продукту, набравшему наибольшее количество голосов во всех товарных категориях.

Зарегистрируйтесь сегодня.Кроме того, присоединяйтесь к нам на IDEA 2021! Конференция в Кливленде. Это будут три дня отличной информации и возможность восстановить связь после более чем годичного перерыва.

Щелкните здесь, чтобы перейти по ссылке на форму заявки. Важно действовать как можно скорее: крайний срок подачи заявок — 17:00 9 июля. CST.

Концевые выключатели, переключатели с ключом блокировки и магнитные переключатели

Термин «выключатель» может иметь множество значений в нашей отрасли.

Фактический тип переключателя, с которым вы имеете дело, зависит от того, как он функционирует, и его конструкции. Мы хотели прояснить различия между концевыми / позиционными переключателями, клавишными переключателями с защитной блокировкой и магнитными переключателями с бесконтактным кодом.

Начнем с основных функций наших наиболее распространенных типов переключателей:

Позиционные / концевые выключатели

Предназначен для отслеживания и индикации движения объекта путем физического срабатывания исполнительного механизма переключателя.Когда привод срабатывает, электрическое соединение устанавливается или разрывается в зависимости от того, как было спроектировано приложение.

Роликовые рычаги
Плунжер со скругленным концом
Роликовые поршни
Рычаг тяги
Плунжер с боковым закругленным концом

Гибкий стержень
Кабельная тяга
Ось вращения
Защелка / сброс

Эти типы переключателей отлично подходят для приложений, где необходим базовый мониторинг; такие как почтовые системы, багаж в аэропорту, хранение и розлив.

Положение / концевой выключатель Применения:

Неруды и добыча
Фармацевтическая и химическая промышленность
Бумага, целлюлоза и древесина
Сталь, алюминий и драгоценные металлы
Автомобили и электроника
Вода и переработка

Преимущества позиционного / концевого выключателя:

Супер универсальный! Может использоваться практически в любой промышленной среде
Точность и повторяемость
Низкое потребление энергии
Возможность переключения нагрузки с высокой индуктивностью
Может управлять несколькими нагрузками

Недостатки позиционного / концевого выключателя:

Ограниченная рабочая скорость
Должен вступить в физический контакт с обнаруживаемым объектом
Движущиеся части со временем изнашиваются

Выключатели с защитной блокировкой с ключом

Ориентированные на безопасность, эти переключатели активируются посредством заранее определенной последовательности операций.После включения устройство не может быть разблокировано без правильного процесса. Обычно они устанавливаются на клапанах, затворах и входах в потенциально опасные среды.

Требуемые функции:

Замком можно управлять только с помощью специального ключа — это означает, что вы не можете обмануть замок, используя что-то вроде отвертки
Невозможно принудительно включить выключатель. Попробуйте силой открыть выключатель, и вы, скорее всего, просто сломаете ключ.

Защитная блокировка Приложения:

Автомобилестроение и станкостроение
Сложные и специальные машины
Кран и подъемник
Продукты питания и напитки
Упаковка

Преимущества переключателя с защитной блокировкой:

Функция блокировки обеспечивает как механическую, так и личную безопасность
Множество типов приводов для различных требований применения
Корпуса повышенной прочности для требовательных приложений
Малогабаритные корпуса для монтажа в ограниченном пространстве
Новые версии могут использовать RFID для отслеживания доступа и исторических данных

Ключевой переключатель предохранительной блокировки Недостатки:

Износ компонентов неизбежен
Возможная потребность в цепи безопасности для правильной работы, что приводит к увеличению проектных затрат
Если переключатель нуждается в ремонте или он полностью сломается, машина будет остановлена до завершения ремонта

Бесконтактные кодовые Магнитные Переключатели (CMS)

Бесконтактные магнитные переключатели с кодировкой работают за счет соединения герконового контакта с магнитным приводом и исполнительного механизма со специальной кодировкой.В большинстве случаев блокировка — это устройство, используемое для предотвращения причинения вреда оператору машины или ее повреждения в результате остановки машины при срабатывании.

Бесконтактные выключатели безопасности идеальны в приложениях, где точное ведение охранников затруднено. Благодаря своей конструкции они представляют собой чрезвычайно долговечные устройства, требующие минимального обслуживания. Кроме того, они устойчивы к ударам и вибрации и обеспечивают высокий уровень защиты от взлома.

Идеально подходят для раздвижных, шарнирных или откидных защитных дверей машин, бесконтактные переключатели обеспечивают простую установку и регулировку, меньший износ и полностью герметичные корпуса со степенью защиты IP67 и IP69K.

Критерии применения:

Когда существует неправильное выравнивание ограждения
Требуется обнаружение несанкционированного доступа
Существуют высокие гигиенические требования, например: шланг вниз для пищевой промышленности
Требуемый долгий срок службы (отсутствие движущихся или соприкасающихся частей)
Светодиодная индикация состояния желательна

Кодовые магнитные переключатели Преимущества:

Монтаж под немагнитные материалы
Короткое время остановки для требовательных приложений
Гибкие возможности юстировки по сравнению с переключателями, требующими точной юстировки
Высокая степень защиты от несанкционированного доступа
Увеличенный срок службы
Низкие эксплуатационные расходы / требования
Разнообразие конструкций позволяет использовать во многих областях применения

Кодовые магнитные переключатели Недостатки:

Из-за фактического диапазона, необходимого для включения или отключения цепи, машина может работать, даже если дверь или вход не на 100% закрыты
Для некоторых моделей, если одна сторона сломается, может потребоваться замена всего переключателя

Визуальный мыслитель в цифровом спектре, или в терминах непрофессионала….Я делаю весь визуальный контент для Marshall Wolf Automation 🙂 Имея опыт работы в области видеорекламы и кинопроизводства, я работаю с отделом маркетинга MWA, чтобы наши клиенты читали наши блоги и просматривали наши продукты.

Концевые выключатели открывателя

Genie Концевые выключатели открывания

Genie Перечисленные ниже концевые выключатели предназначены для использования с открывателями Genie.Воспользуйтесь ссылками справа, чтобы найти другие детали гаражных ворот, в том числе детали для открывания Genie и других производителей.

$ 33.45 EA

27 долларов.33 EA

$ 35.32 EA

33 доллара.27 EA

$ 36,00 EA

Цены могут быть изменены

ДА, МЫ ОТКРЫТЫ ДЛЯ БИЗНЕСА! DDM считается компанией, обеспечивающей жизнеобеспечение, потому что мы являемся розничной интернет-компанией, которая предлагает товары первой необходимости.Однако из-за недавней вспышки коронавируса мы меняем нашу политику получения заказов в нашем офисе в Западном Чикаго. Чтобы забрать заказ, вам необходимо сначала оформить заказ. Самый быстрый способ — сделать предварительный заказ через нашу онлайн-корзину. Там вы можете выбрать вариант местного самовывоза. Или вы можете позвонить по телефону 630-293-1337 для получения помощи, подтверждения наличия запчастей и размещения заказа. После заказа ваши детали будут доступны для получения в вестибюле нашего северного главного входа.Более длинные предметы будут подбираться на южной стороне погрузочной платформы. Пожалуйста, соблюдайте правило шести футов социального дистанцирования. Благодарим вас за терпение и понимание, поскольку мы все вместе решаем эту задачу. Более подробная информация доступна в нашем блоге под названием DDM адаптируется к коронавирусу COVID-19. В той же статье вы также найдете документацию и ответ на вопрос: «Является ли компания по ремонту гаражных ворот бизнесом по поддержанию жизни?»

ОБРАТИТЕ ВНИМАНИЕ: ИЗ-ЗА COVID-19 ВРЕМЯ ДОСТАВКИ НЕ ГАРАНТИРУЕТСЯ, ДАЖЕ НА СЛЕДУЮЩИЙ И ВТОРОЙ ДЕНЬ.НОРМАЛЬНОЕ ВРЕМЯ ПЕРЕХОДА НЕ ПРИМЕНЯЕТСЯ.

Что такое концевые выключатели и как они работают?

Концевые выключатели — это контактные выключатели, используемые для обнаружения объектов и управления машинами.

Изображение предоставлено: mofaez / Shutterstock.com

Что такое концевые выключатели?

Концевые выключатели используются для автоматического обнаружения или определения присутствия объекта или для отслеживания и индикации того, были ли превышены пределы движения этого объекта.Первоначальное использование концевых выключателей, как следует из их названия, состояло в том, чтобы определить предел или конечную точку, через которую объект может перемещаться перед остановкой. Именно в этот момент включился переключатель для контроля предела хода.

Как работает концевой выключатель?

Стандартный концевой выключатель, используемый в промышленности, представляет собой электромеханическое устройство, состоящее из механического привода, соединенного с рядом электрических контактов. Когда объект (иногда называемый целью) вступает в физический контакт с приводом, движение плунжера привода приводит к тому, что электрические контакты внутри переключателя замыкаются (для нормально разомкнутой цепи) или размыкаются (для нормально замкнутой цепи) их электрические контакты. связь.Концевые выключатели используют механическое движение плунжера привода для управления или изменения состояния электрического выключателя. Подобные устройства, такие как индуктивные или емкостные датчики приближения или фотоэлектрические датчики, могут достичь того же результата, не требуя контакта с объектом. Следовательно, концевые выключатели являются контактными датчиками в отличие от других типов датчиков приближения. Большинство концевых выключателей являются механическими по своему действию и содержат контакты для тяжелых условий эксплуатации, способные коммутировать более высокие токи, чем у альтернативных датчиков приближения.

Компоненты концевого выключателя

Концевые выключатели состоят из исполнительного механизма с рабочей головкой, механизма корпуса переключателя и ряда электрических клемм, которые используются для подключения переключателя к электрической цепи, которой он управляет. Рабочая головка — это часть концевого выключателя, которая контактирует с целью. Привод соединен с рабочей головкой, чье линейное, перпендикулярное или вращательное движение затем преобразуется приводом для замыкания или размыкания переключателя.В корпусе переключателя находится контактный механизм переключателя, состояние которого контролируется исполнительным механизмом. Электрические клеммы подключаются к контактам переключателя и позволяют подсоединять провода к переключателю с помощью клеммных винтов.

Промышленное оборудование, которое выполняет автоматические операции, обычно требует переключателей управления, которые активируются в соответствии с движениями, участвующими в работе машины. Для повторного использования точность электрических переключателей должна быть надежной, а скорость их отклика должна быть быстрой.Из-за механических характеристик и рабочих характеристик различных машин такие факторы, как размер, рабочее усилие, способ монтажа и частота хода, являются важными характеристиками при установке и техническом обслуживании концевых выключателей. Кроме того, электрические характеристики концевого выключателя должны соответствовать нагрузкам механической системы, которые он будет контролировать, чтобы избежать отказа прибора.

Использование и работа концевого выключателя

В большинстве случаев концевой выключатель начинает работать, когда движущаяся машина или движущийся компонент машины контактирует с исполнительным механизмом или рабочим рычагом, который приводит в действие переключатель.Затем концевой выключатель регулирует электрическую цепь, которая управляет машиной и ее движущимися частями. Эти переключатели могут использоваться в качестве пилотных устройств для цепей управления магнитным пускателем, позволяя им запускать, останавливать, замедлять или ускорять функции электродвигателя. Концевые выключатели могут быть установлены в оборудование в качестве инструментов управления для стандартных операций или в качестве аварийных устройств для предотвращения сбоев в работе оборудования. Большинство переключателей представляют собой модели с поддерживаемым контактом или с мгновенным контактом.

Контакты концевого выключателя

На схемах управления концевыми выключателями обычно отображается символ концевого выключателя, указывающий на состояние контактов выключателя. Наиболее распространенные символы контактов показывают, имеет ли устройство нормально разомкнутые или нормально замкнутые контакты концевого выключателя. Символ состояния «нормально разомкнутый, удерживаемый замкнутым» указывает на то, что контакт был подключен как нормально разомкнутый, но когда цепь переводится в нормальное выключенное состояние, часть машины сохраняет контакт замкнутым.Аналогичным образом, концевой выключатель, обозначенный как «нормально закрытый, удерживаемый в открытом состоянии», будет иметь замкнутую схему подключения, но оставаться открытым. Аналогичным образом могут быть сконфигурированы и другие типы контактов, например те, которые используются в реле давления и потока.

Для иллюстраций и более подробной информации о символах, используемых для электрических контактов, посетите «Основы электротехники и электроники».

Концевые микровыключатели

Концевой микровыключатель или микровыключатель — это еще один тип концевого выключателя, обычно встречающийся в цепях управления.Эти переключатели намного меньше своих стандартных аналогов, что позволяет устанавливать их в узких или ограниченных пространствах, которые обычно недоступны для других переключателей. Микровыключатели обычно имеют рабочий плунжер, который должен перемещаться только на небольшое расстояние, чтобы вызвать последовательность контактов. Приводной плунжер часто находится в верхней части микровыключателя, и его необходимо нажать на заданную величину, прежде чем он сработает. Небольшое перемещение может изменить положение контактов из-за механизма подпружинения, который заставляет подвижные контакты защелкиваться между чередующимися положениями.Микропереключатели могут быть сконструированы с рядом различных активирующих рычагов и иметь контакты с электрическими характеристиками, которые обычно составляют около 250 вольт переменного тока и от 10 до 15 ампер (ампер).

Подобно концевым микровыключателям, сверхминиатюрные микровыключатели предназначены для использования в приложениях, требующих компактной конструкции и ограниченного пространства. Они имеют контактное устройство с пружинными механизмами, аналогичное микропереключателям, но, как правило, от половины до четверти размера обычных микропереключателей.В зависимости от конкретной модели сверхминиатюрные переключатели имеют контакты с электрическим номиналом от 1 до 7 ампер из-за меньшего размера самих переключателей.

Преимущества и ограничения концевых выключателей

Концевые выключатели

обладают рядом преимуществ, присущих их конструкции:

Конструкции в целом простые и понятные
Они хорошо работают практически в любых промышленных условиях.
Обладают высокой точностью и повторяемостью
Устройства с низким энергопотреблением
Могут коммутировать высокоиндуктивные нагрузки
Могут использоваться для переключения нескольких нагрузок
Простота установки
Они прочные и надежные
Обычно они имеют электрические контакты для тяжелых условий эксплуатации, что означает, что их можно использовать для непосредственного переключения более высоких уровней тока без необходимости использования вторичного реле управления.

Концевые выключатели также имеют несколько ограничений, что означает, что они могут не подходить для всех приложений:

Поскольку они основаны на механическом воздействии, они обычно используются в оборудовании, которое работает на относительно низких скоростях
Это контактные датчики, то есть они должны физически контактировать с целью, чтобы работать.
Характер их механической конструкции означает, что устройства со временем подвержены механическому износу или усталости и в конечном итоге потребуют замены.

Ключевые термины концевого выключателя

Есть несколько ключевых терминов, связанных с конструкцией концевых выключателей.Вот краткое изложение этих условий для справки:

Предварительный ход — представляет собой расстояние или угол, на которое привод на концевом выключателе должен пройти, прежде чем он отключит контакты выключателя.
Рабочая точка — представляет положение привода, когда контакты переключателя переходят в рабочее положение
Точка отпускания — представляет положение привода, когда контакты возвращаются в исходное состояние
Дифференциал — представляет собой расстояние или угловое смещение (в градусах) между точками срабатывания и отпусканием (т.е.е. между срабатыванием контактов и их сбросом)
Перебег — представляет любое движение компонента привода за точку срабатывания переключателя
Исходное положение — представляет положение исполнительного механизма переключателя, когда он не подвергается никаким внешним силам.
Рабочая сила (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая необходима для движения привода.
Минимальная обратная сила (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая требуется для возврата исполнительного механизма переключателя в исходное положение.
Общий ход — максимальное расстояние, на которое исполнительный элемент может пройти во время своего рабочего цикла
Точность повторения — представляет собой меру степени, в которой концевой выключатель может повторять свои характеристики во время повторяющихся (последовательных) операций.

Сводка

В этой статье представлен краткий обзор концевых выключателей, включая их работу, компоненты, преимущества и определения ключевой терминологии. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 500 поставщиков концевых выключателей.

Руководства по другим приборам и органам управления

Источники:

https: // www.eaton.com
https://ab.rockwellautomation.com/Sensors-Switches/Limit-Swites
https://library.automationdirect.com/what-is-a-limit-switch/
https://www.galco.com/comp/prod/limitswi.htm
https://www.automationdirect.com
https://www.ia.omron.com
https://www.springercontrols.com/news/limit-switches-101-types-applications-and-more/
http://electricalmantra.com/limit-switch-working-connection-types/
https: // библиотека.Automationdirect.com/knowing-limit-switches/
https://cdn.automationdirect.com/static/specs/limitselection.pdf
https://www.automationdirect.com
https://www.ustsubaki.com/blog/what-is-a-torque-limiter/

Больше от Instruments & Controls

XCSDMP5902 | Датчики Telemecanique

Основной
Ассортимент продукции	Telemecanique Выключатели безопасности XCS
Тип продукта или компонента	Кодированный магнитный переключатель
Название компонента	XCSDMP
Дизайн	Прямоугольный, стандартный
Размер	88 х 25 х 13 мм
Тип и состав контактов	1 НЗ + 1 НО
Контактный оператор	В шахматном порядке
Материал	Пластик
Электрическое подключение	С кабелем
Состав кабеля	4 х 0.25 мм²
Длина кабеля	6,56 футов (2 м)
Количество полюсов	2
Направления подъезда	3 направления
[Ue] номинальное рабочее напряжение	24 В постоянного тока
[Ui] номинальное напряжение изоляции	100 В постоянного тока
Доп.
[Sa] гарантированное рабочее расстояние	0.31 дюйм (8 мм)
[Sar] гарантированное расстояние срабатывания	0,79 дюйма (20 мм)
Максимальный [Ie] номинальный рабочий ток	100 мА
[Uimp] номинальное выдерживаемое импульсное напряжение	2.5 кВ EN / IEC 60947-5-1
Сопротивление на клеммах	10 Ом
Защита от короткого замыкания	Внешний патронный предохранитель 500 мА gG (gl)
Материал контактов	Родий
Электрическая износостойкость	1200000 циклов
Максимальное коммутируемое напряжение	100 В постоянного тока
Коммутационная способность, мА	0.1 … 100 мА
Сопротивление изоляции	1000 МОм
Отключающая способность	10 ВА
Частота переключения	150 Гц
Уровень безопасности	Может достигать категории 4 с соответствующей системой мониторинга и правильно подключенным EN / ISO 13849-1 Может достигать PL = e с соответствующей системой мониторинга и правильно подключенным EN / ISO 13849-1 Может достигать SIL 3 с соответствующей системой мониторинга и правильно проводной EN / IEC 61508
Данные о надежности и безопасности	B10d = 50000000 значение для срока службы 20 лет, ограниченного механическим или контактным износом.
Материал корпуса	Термопласт PBT
Материал кабеля	ПВХ
Глубина	0.51 дюйм (13 мм)
Высота	3,46 дюйма (88 мм)
Ширина	0,98 дюйма (25 мм)
Масса нетто	0.40 фунтов (США) (0,18 кг)
Окружающая среда
Стандарты	EN / ISO 12100 EN / IEC 60204-1 ISO 14119 CSA C22.2 № 14 EN / IEC 60947-5-1 UL 508
Сертификация продукции	UL CSA BG
Защитная обработка	TH
Температура окружающего воздуха при эксплуатации	-13… 185 ° F (-25… 85 ° C)
Температура окружающего воздуха при хранении	-40… 185 ° F (-40… 85 ° C)
Вибростойкость	10 gn 10… 150 Гц) IEC 60068-2-6
Ударопрочность	30 gn 11 мс IEC 60068-2-27
Максимальная чувствительность к магнитным полям	0.3 мТл
Класс защиты от поражения электрическим током	Класс II EN / IEC 61140
Степень защиты IP	IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529
Информация для заказа и отгрузки
Категория	22411-КОНЕЧНЫЕ ВЫКЛЮЧАТЕЛИ, IEC, XCKJ
График скидок	Т
GTIN	00785 4457
№единиц в уп.	1
Вес упаковки (фунты)	6,10 унций (172,9 г)
Возврат	да
Страна происхождения	FR
Единицы упаковки
Единицы Тип упаковки 1	PCE
Упаковка 1 Высота	0.98 дюймов (2,5 см)
Пакет 1 ширина	5,51 дюйма (14 см)
Упаковка 1 Длина	6,30 дюйма (16 см)
Единица Тип упаковки 2	МЕШОК
Количество единиц в упаковке 2	1
Упаковка 2 Вес	6.10 унций (173 г)
Высота упаковки 2	0,98 дюйма (2,5 см)
Пакет 2 ширина	5,51 дюйма (14 см)
Пакет 2 Длина	6.30 дюймов (16 см)
Единица Тип упаковки 3	S02
Количество единиц в упаковке 3	20
Упаковка 3 Вес	8.35 фунтов (США) (3,789 кг)
Высота в упаковке 3	5,91 дюйма (15 см)
Пакет 3 ширина	11,81 дюйма (30 см)
Упаковка 3 Длина	15.75 дюймов (40 см)
Предложение об устойчивом развитии
Предложение Калифорнии 65	ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая: диизононилфталат (DINP), который, как известно в штате Калифорния, вызывает рак, и диизодецилфталат (DIDP), который, как известно в штате Калифорния, вызывает врожденные дефекты. или другой вред репродуктивной системе.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.
Регламент REACh	Декларация REACh
REACh без SVHC	да
Директива ЕС RoHS	Декларация ЕС RoHS
Не содержит токсичных тяжелых металлов	да
Без ртути	да
Информация об исключении RoHS	да
Договорная гарантия
Гарантия	18 месяцев

Концевой выключатель: разновидности и область применения

Область применения

Разновидности

Механические

Магнитные

Индуктивные

Особенности работы

Концевой выключатель: принцип работы, устройство, назначение

Механические

Модели с колесиком и кнопочные

Миниатюрные

Магнитные устройства

Герконовые

Индуктивные модели

Концевые выключатели. Виды и устройство. Работа и применение

Виды, устройство и применение

Емкостные выключатели включают в себя основные части:

Похожие темы:

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ | Компания СМД

Бесконтактные магнитные выключатели серии ИО102 «Атон» ВМ

Взрывозащищенные бесконтактные выключатели серии ИО102 «Атон» ВМ.

Выключатель безопасности концевой магнитный металл (XCSLF2727313)

Концевые выключатели — особенности конструкций и примеры использования » сайт для электриков

Маркировка концевых выключателей

Бесконтактные выключатели оптические

Оптический концевой датчик

Магнитные устройства

Герконовые

Индуктивные модели

Принцип работы выключателя

Устройство конечных выключателей

Механические

Бесконтактные

Магнитные

Автомобильные

Пневматические

Назначение контакторов

Типы контакторов по назначению

Различные типы привода

Преимущества и недостатки

Правила подключения концевых выключателей

Принцип работы

Устройство и работа выключателя КВ-1, КВ-2

Особенности концевого выключателя двери

Виды и сфера применения концевых выключателей

Неполадки и способы их устранения

Видео — Ремонт концевиков на автоматических воротах

Устройство АБ-2/4

Особенности конструкции концевого выключателя с роликом

Механические

Модели с колесиком и кнопочные

Миниатюрные

Ведущие производители

Емкостные датчики

Выводы

Концевой выключатель AGB304 | Компания ЭЛИТА

Галерея:

Габариты:

Габариты:

Габариты:

Габариты:

Габариты:

ALEKO LSWITCHAC1400 Магнитный концевой выключатель для приводов откатных ворот: Amazon.com: Industrial & Scientific

Характеристики данного продукта

Выбор магнитного переключателя для вашего следующего дизайна

Применение магнитного переключателя

Требования к схемам, электрическому току и силовой нагрузке

Магнитные поля и чувствительность

Окружающая среда

Переключатели для всех операций

Магнитные датчики концевых выключателей для позиционирования винтовых домкратов

Видение будущего

Экономия на системе Motion Design TCO

ИДЕЯ! Награды за ценную витрину инноваций

Концевые выключатели, переключатели с ключом блокировки и магнитные переключатели

Термин «выключатель» может иметь множество значений в нашей отрасли.

Genie Концевые выключатели открывания

$ 33.45 EA

27 долларов.33 EA

$ 35.32 EA
