Как самостоятельно изготовить ручной насос для скважины?

Вопрос изготовления ручного насоса для скважины или колодца встает перед многими жителями загородных домов или коттеджей. В продаже имеется подобное оборудование, однако в силу ряда причин некоторые умельцы предпочитают собирать его самостоятельно.

Отметим, что такая работа влечет за собой достаточно много сложностей и требует наличия определенных знаний и навыков. Таким образом, лучшим решением может быть обращение к профессионалам, которые предоставят или изготовят насос под конкретные нужды и требования. Однако для тех, кто захочет изготовить оборудование самостоятельно, мы публикуем несколько практических советов.

Принципы действия поршневого насоса

В таких агрегатах прокачка воды осуществляется с помощью поршня. Он укрепляется на штоке, свободно перемещаясь по металлическому корпусу насоса. В свою очередь, шток присоединяется шарниром к ручке-рычагу, нажим на которую приводит устройство в действие.

Внутрь поршня устанавливаются обратные клапаны, препятствующие возврату жидкости в скважину.

В нижней части корпуса насоса присоединяется входной шланг, а его свободный конец опускают в скважину до водоносного слоя. С другой стороны корпуса приваривают трубу, которая расположена примерно в середине агрегата. Насосы с подобным принципом работы используются, если глубина колодца не больше 10 метров. Сама установка производится на расстоянии от 80 до 100 сантиметров над землей. Если у вас артезианская скважина, то конечно же, таким насосом воду из нее не поднять.

1. Корпус насоса изготавливается из металлической трубы необходимой длины — обычно около 600-800 миллиметров. Например, можно применить гильзу от дизеля или корпус гидроцилиндра. Основное условие — корпус должен иметь одинаковое сечение по всей длине. Поршень насоса выполняется такой же формы, какую имеет внутренняя часть устройства.

2. Крышки для агрегата обычно изготавливаются из металла или толстой пластмассы, но можно использовать и дерево.

В верхней крышке высверливается отверстие под шток, а нижняя соединяется с клапаном и устанавливается на место. В отверстие в боку конструкции приваривается выводной патрубок.

3. Поршень можно сделать практически из любого материала — подойдет металл, пластмасса или дерево. Деталь обязательно должна иметь уплотнитель из резины: обычно его выполняют в виде кольца.

4. Для изготовления входной трубы можно использовать шланги из жесткой резины, армированные металлической пружиной. Также подойдут трубы из пластмассы или металла.

5. Обратные клапаны должны быть достаточно прочными, чтобы не дать воде вернуться во входной шланг. Для изготовления ручного насоса обычно используются мембранные или шариковые обратные клапаны, которые можно сделать из прочного куска резины, металла или пластмассы.

6. Длина выходного патрубка и штока подбирается таким образом, чтобы насос можно было заглубить на расстояние 0,5-1 метра в скважину. Также потребуется ручка на шарнире, которая должна быть присоединена к штоку.

Для этого в выходной части подъемной штанги сверлится отверстие, куда вставляют болт. Его, в свою очередь, проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. К короткому концу ручки присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Изготовление водяной помпы

Для создания такого типа насоса необходимо купить на строительном рынке или в строительном магазине медные трубки и эпоксидный клей.

1. Необходимо взять старую (или приобрести новую) тормозную камеру. Разобрав ее, нужно заглушить все отверстия, оставив только одно, которое предназначено для штока. Внизу  камеры с помощью дрели сверлится несколько отверстий для клапанов.

2. В дальнейшем, взяв отрезок медной трубки, подбирают стальной шарик. Диаметр должен быть чуть больше ее калибра. Трубка рассверливается на половину длины, в нее помещается шарик, а сверху припаивается отрезок медной проволоки.

3. Обратный клапан изготавливается таким же образом, за исключением того, что между проволокой и шариком необходимо разместить пружину. Она работает под давлением сверху и открывает отверстие.

4. Клапаны вставляют на место и укрепляют эпоксидным клеем, после чего из куска автомобильной камеры вырезается круг. Он нужен для изготовления резиновой мембраны для помпы, а его диаметр должен соответствовать размерам тормозной камеры. В центре круга делают отверстие, а с двух сторон приклеивают шайбы.

5. Необходимо вставить металлический штырь с резьбой в шайбы и затянуть гайками. Приклеить мембрану нужно к тормозной камере снизу, а шток пропустить в отверстие вверху агрегата и припаять к нему ручку.

Кроме того, для изготовления такого агрегата, который используется при глубине колодца более 12 метров, нужно сделать металлический цилиндр и приобрести трубы и шланги.

Заборные металлические трубы устанавливаются на уровне грунтовых вод с небольшим заглублением, после чего выводятся на поверхность и укрепляются с помощью хомутов. Самодельный цилиндр опускается в скважину. Поршень не должен доставать до нижней створки, изготовленной в виде диска. Верхний конец штока пропускается через прокладку и соединяется с ручным приводом.

Изготавливая любой из перечисленных видов насосов, необходимо придерживаться технологии. Кроме того, очень важно правильно установить насос на месте — только тогда поршень будет работать исправно. Это достаточно трудоемкий процесс.

Прежде чем сооружать насос самостоятельно, рекомендуется проконсультироваться со специалистами, или же доверить профессионалам выбор качественного готового насоса. Вы можете задать интересующие вас вопросы специалистам нашей компании по указанным ниже контактам.

Остались вопросы? Звоните по телефону +7 3452 930-317

Как сделать ручной насос для воды на дачу своими руками?

Ручной насос для воды – это энергонезависимый прибор для перекачки воды из скважины или колодца. Чтобы данное устройство начало свою работу, необходимо приложить физические усилия, поэтому такой вариант для всех удобен. Однако есть ситуации, когда применение ручного насоса целесообразно. Поэтому «Сантехник Портал» подробнее расскажет о сфере применения и разновидностях конструкции приборов данного типа.

Применение ручных насосов

Ручная помпа для воды, она же колонка, не нуждается в электричестве, поэтому используется в качестве замены электрического насоса в случае отключения электроснабжения.

Главная цель применения насосного оборудования – перекачка жидкости от источника к точкам водозабора: жилой дом, баня, гараж, мастерская, огород. Обычно источником воды на загородном участке являются колодец или скважина, иногда – озера и пруды.

Монтаж дорогого изделия на даче, где вы появляетесь только периодически, экономически малоцелесообразно. Электрические приборы обходятся дороже, нуждаются в обслуживании и чаще ломаются из-за множества элементов и сложной конструкции. Откачать при помощи ручного приспособления нужное количество жидкости, приехав на дачу в выходные, не так уж и сложно.

Также ручной водяной насос используют тогда, когда технически сложно или невозможно подвести агрегат к источнику электропитания. К примеру, если вы хотите поставить колонку в конце огорода.

Преимущества и недостатки колонок

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:

• низкая цена;
• простота конструкции, обеспечивающая долговечность прибора;
• износостойкость и минимальная вероятность поломок;
• работа без подключения к электроэнергии;
• нетребовательность изделий к месту монтажа.

Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.

Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:

• необходимо прикладывать физические усилия, чтобы прибор начал откачивать и подавать воду из источника;
• невозможность обеспечить постоянное и непрерывное водоснабжение дома.

Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др.  Есть множество недорогих моделей от тайваньских и китайских производителей.

Разновидности ручных насосов

От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.

1. Крыльчатый – это прибор, функционирующий по принципу самовсасывания. Конструкция данных агрегатов включает в себя следующие элементы: всасывающий узел, вал, рычаг для приложения усилий, крыло, клапаны. От повреждений механизм защищен корпусом.

Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.

2. Штанговый. Преимуществом приборов данного типа является возможность подъема жидкости с глубины до 30 метров. Изделия похожи на поршневую модель, однако различаются формой поршня – его окончание у штангового варианта вытянуто.

Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.

Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины. Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.

3. Поршневой. Его особенность – создание в процессе работы определенного давления на выходе. Конструкция состоит из поршня, который двигается внутри цилиндра. Иногда используется для подачи воды к системе насосов, которые не могут функционировать по принципу самовсасывания.

Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников – до 18 метров.

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.

При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем. При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.

4. Мембранный. Обладает оригинальной конструкцией – клапаны выполнен в виде перекатывающихся шаров. В процессе работы они самостоятельно очищаются, поэтому мембранные приборы можно применять для выкачки и транспортировки жидкости с примесями. Нерастворимые включения не повредят технику. Часто используются как осушительный механизм для подвалов.

5. Шиберный. Может перекачивать как чистую воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших резервуаров – бочек, канистр.

Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.

При помощи ручного насоса можно выкачать до 40 литров воды за 1 минуту!

Это значительно меньше, чем способны перекачивать электрические приборы. Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.

Критерии выбора помпы

Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:

1. Глубина подъема. Принято разделять все перекачивающие жидкость колонки на две категории – способные поднять воду с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
2. Диаметр шахты источника. При диаметре 4 дюйма можно использовать любые механические приспособления для воды, если диаметр меньше, при выборе определяется индивидуальными характеристиками моделей, указанные в технической документации.
3. Качество воды. При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
4. Вес и габариты. Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
5. Режим эксплуатации. Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
6. Функциональность. Важно заблаговременно решить, будет ли прибор для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.
7. Декоративность. Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.

Как сделать автономный насос из пластиковых труб?

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

• канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
• сетчатый фильтр для монтажа на конец трубы;
• тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
• обратный клапан заводского изготовления;
• крепление ручки из тройника 25*20 мм с впаянной резьбой;
• металлическая трубка для ручки;
• прокладка из фторопласта для изготовления поршня;
• хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

1. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
2. Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
3. Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
4. К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
5. Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

• в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
• если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
• если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Ручной насос для скважины: принцип работы и виды

Автор Монтажник На чтение 9 мин Просмотров 15.1к. Обновлено 06. 12.2020

Если в загородном доме нет возможности к скважине провести электричество или его подача нестабильна, то выходом из ситуации является использование механических средств для подъема жидкостей, самое эффективное и доступное из которых — ручной насос для скважины. Устройство полезно, когда хозяева проводят мало времени в своем доме, а потребность в воде невелика. Простой механический агрегат позволяет снабдить водой семью для основных бытовых нужд и организовать полив огородных растений.

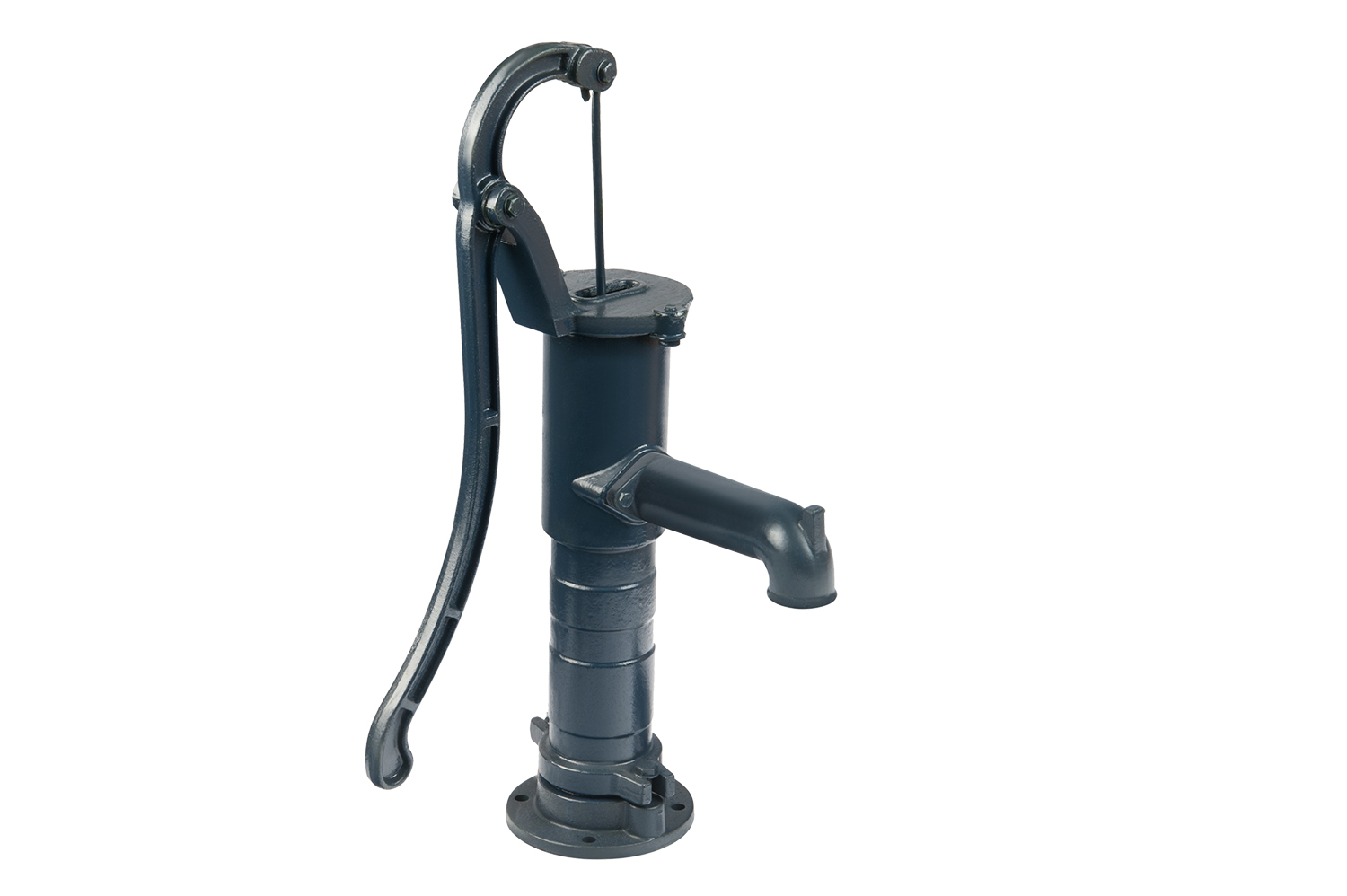

Рис.1 Механические ручные помпы

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

• водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
• забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
• дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
• откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Использование механических помп имеет следующие достоинства по сравнению с электрическими моделями:

• Невысокая стоимость, отличающаяся в разы от электронасосов.
• Экономичность — для функционирования не требуется электроэнергия, а приложение небольших физических усилий всегда приносит пользу здоровью.
• Простое устройство позволяет легко ремонтировать агрегаты, некоторые умельцы даже собирают ручной насос для скважины своими руками.
• Ремонтопригодность механических помп намного выше электронасосов — испорченные детали можно не только приобрести в торговой сети, но изготовить самостоятельно.

Рис. 2 Особенности посадки ручной установки водоснабжения на скважинную трубу

• Способ монтажа позволяет самостоятельно установить ручные насосы для скважин и колодцев в водный источник без привлечения квалифицированных специалистов и специальной техники.
• Ручной насос для скважины можно разместить не только на своем участке, но и в общественных местах — благодаря невысокой стоимости и сложности демонтажа его сохранность намного выше дорогих электрических аналогов.
• Помпа, помещенная в чугунный или металлический корпус, не боится внешних температурных воздействий и влаги, в отличие от электронасосов не нуждается в специальных навесах для защиты от осадков.



Виды ручных помп

Ручные помпы в отличие от электронасосов способны поднимать жидкость с небольших глубин и существенно уступают им в производительности, для забора требуется приложить физические усилия и затратить время — это неудобно для большого количества потребителей.

Механические устройства для водозабора насчитывают несколько классов, отличающихся принципом действия, физическими параметрами и техническими характеристиками.

Рис.3 Поршневые устройства — принцип работы и внешний вид

Поршневая помпа

Простой принцип действия и область применения, подходящая для большинства работ по водозабору в домашнем хозяйстве, обусловили высокую популярность подобного агрегата.

Стандартное устройство поршневого насоса включает в себя цилиндрический корпус, внутри которого перемещается поршень, шток которого закреплен на рычаге-коромысле.

По периметру поршневого диска имеются эластичные уплотнения, обеспечивающие его плотное прилегание к стенкам, а на его поверхности расположены сферические обратные клапаны.

Ручной насос для воды из скважины устанавливают на верх обсадных труб с таким расчетом, чтобы на выходе погруженной в отверстие водоподъемной трубы располагался обратный клапан, без которого функционирование системы невозможно.



Рис. 4 Изготовление поршневого ручного насоса

При поступательном ходе поршня клапан, установленный на выходе скважинной трубы, опускается и препятствует обратному поступлению воды. Под напором жидкость открывает встроенные клапаны в диске и помещается над его поверхностью. При обратном ходе клапаны диска закрывается, препятствуя стеканию воды, и она, поднимаясь вместе с поршнем, выливается через выходную сливную трубку насоса.

Стандартный поршневой водяной насос имеет металлический корпус из чугуна с нержавеющим диском внутри, агрегат способен проводить водный забор с 9 метров.

Штанговый (штоковый) ручной насос для скважины

Штанговые ручные помпы для водозабора из скважины используют, если глубина водного зеркала более 10 метров. Принцип работы помпы аналогичен поршневым видам, основным отличием является размещение рабочей камеры с втягивающим воду поршнем не в корпусе агрегата, а в опущенной на глубину штанге — это позволяет поднимать жидкости с глубин до 30 метров. Закрепленный на длинном штоке поршень перемещается при помощи ручки, вода всасывается и поднимается вверх, заполняя напорный трубопровод с помощью клапанной системы. За каждый цикл хода поршня водяной столб пополняется новой порцией жидкости, скопившаяся вода в итоге выливается наружу через выходной патрубок.

Рис. 5 Штанговый насос для подъема жидкости с больших глубин и его принцип работы

Штанговый насос является громоздким, сложным в установке устройством, стоимость которого сравнима с электрическими моделями, поэтому в быту его используют крайне редко и только в тех случаях, когда электричество недоступно, а водоносный слой располагается слишком глубоко.

Штоковый насос находит применение в источниках, диаметр трубы которых слишком мал для погружения глубинного электронасоса в скважину, а глубина слишком велика для использования наружного электрического агрегата.

Для продвижения вверх водного столба требуются титанические усилия, поэтому ручка такого устройства имеет очень высокую прочность и большую длину, для создания рычага, уменьшающего прилагаемую силу.

Мембранная помпа

Рис. 6. Помпа ручная мембранная

Если предыдущие агрегаты требовали непосредственной установки на скважину, мембранный ручной насос может располагаться в любом месте на поверхности. Помпы этой группы относят к наиболее простым устройствам, которые используются в основном для перекачки жидкостей и горюче-смазочных материалов из различного вида емкостей.

Мембранные виды имеют характерную конструкцию в виде дискового корпуса с расположенной на верхней крышке рукояткой, материалом изготовления является сталь, чугун или пластик.

Корпус имеет входной и выходной патрубки, к которым подключается гибкие шланги и проушины для крепления на любую твердую поверхность.

Принцип работы мембранной помпы довольно прост: жидкость втягивается в рабочую камеру через входной патрубок пластичной резиновой мембраной, закрепленной на штоке с ручкой. При обратном движении клапан входного патрубка закрывается, и жидкость выталкивается через выходное отверстие, выпускной клапан которого работает в противофазе со входным.

Крыльчатый насос

Рис. 7 Насос ручной крыльчатый

Крыльчатая помпа имеет простое и компактное устройство, в основном используется для перекачки жидкостей на промышленном производстве и в складских помещениях. При установке крыльчатого агрегата в скважину высота подъема может достигать 5 — 7 метров.

Корпус помпы имеет круглую форму и оснащен входным и выходным патрубком, характерной особенностью конструкции является расположение и перемещение рабочего рычага параллельно верхней крышке. Внутри корпуса расположена крыльчатка с двумя отверстиями для обратных клапанов, соединенная с ручкой, в области всасывающего патрубка размещены еще два клапана. Система работает таким образом, что при повороте ручки открывается клапан на крыльчатке и в нижней части корпуса, при этом в рабочей камере вода одновременно всасывается и выталкивается, что обеспечивает непрерывность потока.

Преимуществом крыльчатых видов при применении в промышленной отрасли является возможность работы с вязкими жидкостями, для бытового водоснабжения они используются довольно редко ввиду низкой производительности.

Шиберный насос

Рис. 8 Принцип действия ручного шиберного агрегата

Шиберный или роторно-пластинчатый насос имеет характерный цилиндрический корпус с рабочей ручкой, вращающейся в отличие от крыльчатых видов с возвратно-поступательными движениями, по кругу.

Свое название конструкция получила из-за наличия в рабочем узле плоских пластин — шиберов.

Основной рабочий элемент устройства — ротор со смещенным центром вращения, располагающийся в круглом статоре. По периметру роторного колеса через равные промежутки прорезаны радиальные отверстия, в которые вставлены подпружиненные шиберные пластины. В насосном корпусе размещены входной и выходной патрубок, через которые происходит забор и выталкивание вод, преимущество шиберной конструкции — полная изоляция всасываемого и выталкиваемого потоков.

При вращении ротора поступающая через всасывающий патрубок вода перемещается шиберными пластинами вдоль корпуса и выталкивается наружу.

Отсутствие зазоров между роторным колесом и стенками рабочей камеры, присущее всем модификациям центробежных, винтовых и шестереночных видов, позволило существенно увеличить их КПД. К недостаткам можно отнести постоянный контакт шиберных пластин с корпусом — это приводит к их быстрому обоюдному износу. Основное применение роторно-пластинчатых помп — перекачка жидких вязких химических веществ и пищевых продуктов в промышленном производстве.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Рис. 9 Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Аналог данной установки — шнековые электронасос, рассчитанный на постоянный водозабор из глубоких водных источников.

Гидравлический таран

Рис. 10 Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Рис. 11 Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Для предотвращения попадания жидкости в напорный воздушный шланг накачивание производят через ниппель.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

Рис. 12 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

Ручной насос для скважины — виды, схемы, принцип работы

Для водоснабжения частного дома вы хотите при минимуме затрат качать воду из скважин? Да нет проблем, для такого запроса есть решение — можно своими руками сделать ручной насос для скважины. Ручной способ поднятия воды хорош тем, что дешёв и не требует электроэнергии. По этому в целях экономии денег, давайте сделаем своими силами насосную систему для качки воды.

Блок: 1/6 | Кол-во символов: 364
Источник: https://vodatyt. ru/nasos/ruchnogo-tipa.html

Целесообразность применения

Ручные насосы для перекачки воды не нуждаются в электрическом питании и применении любого другого энергоносителя, что является одним из наиболее значимых их преимуществ. Можно использовать ручные водяные насосы в качестве резервного оборудования и задействовать их в тех случаях, когда основное электрическое устройство не в состоянии функционировать из-за поломки или отсутствия напряжения в сети электропитания.

Целесообразным решением является установка ручного насоса на дачных участках, которые владельцы посещают редко, лишь время от времени.

Использовать в таких случаях более дорогостоящее электрическое насосное оборудование, которое нуждается в регулярном техническом обслуживании и более тщательном уходе, нежелательно. Кроме того, длительное время находящийся без внимания владельцев электрический насос могут просто украсть.

Ручные насосы для воды активно используются на дачах и в загородных домах, к которым еще не подведено центральное электроснабжение.

В таких случаях применение ручного устройства для перекачки жидкостей позволит получить требуемое количество воды как для бытовых нужд, так и для того, чтобы поливать садовые и огородные растения в летний период.

Блок: 2/5 | Кол-во символов: 1227
Источник: http://met-all.org/nasosy/ruchnoj-nasos-dlya-vody-iz-skvazhiny.html

Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

Преимуществ ручного насоса

Постараюсь описать самые «жирные» и преимущественно важные характеристики:

1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

1. Механическое воздействия человека — не качаете руками, вода не льётся;
2. Низкая производительность — всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Блок: 2/6 | Кол-во символов: 1284
Источник: https://vodatyt.ru/nasos/ruchnogo-tipa.html

Преимущества и недостатки колонок

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:

• низкая цена;
• простота конструкции, обеспечивающая долговечность прибора;
• износостойкость и минимальная вероятность поломок;
• работа без подключения к электроэнергии;
• нетребовательность изделий к месту монтажа.

Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.

Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:

• необходимо прикладывать физические усилия, чтобы прибор начал откачивать и подавать воду из источника;
• невозможность обеспечить постоянное и непрерывное водоснабжение дома.

Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др.  Есть множество недорогих моделей от тайваньских и китайских производителей.

Блок: 3/7 | Кол-во символов: 1308
Источник: https://SantehnikPortal.ru/vodosnabzhenie/rucnoj-nasos.html

Выбор ручного насоса

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

• Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

• Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

• Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

• Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.
к меню

Этапы изготовления и подключения ручного насоса

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

• Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

• Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

• Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

• Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

• Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

• Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.
к меню

Этапы создания насоса (видео)

Блок: 3/3 | Кол-во символов: 3502
Источник: https://byreniepro.ru/nasosy-skvagin/ruchnie.html

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
2. Диаметр скважины — существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
3. Период использования — определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Блок: 4/6 | Кол-во символов: 756
Источник: https://vodatyt.ru/nasos/ruchnogo-tipa.html

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

• в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
• если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
• дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Блок: 2/6 | Кол-во символов: 1656
Источник: https://sovet-ingenera.com/vodosnab/nasosy/ruchnoj-nasos-dlya-vody.html

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

Все размеры указаны в деталей ручного насоса сантиметрах

• Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
• Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
• Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
• Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
• На нижнюю крышку монтируется клапан.
• Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
• Производим сварочные работы, а после покраска и декорирование.

Блок: 5/6 | Кол-во символов: 1147
Источник: https://vodatyt.ru/nasos/ruchnogo-tipa.html

Менее популярные ручные модификации

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Галерея изображений

Фото из

Деревянная модель с гибким штоком

Устройство мембранного типа

Сооружение из гильзы и колеса

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

Ни одна из рассмотренных конструкций самодельных насосов вам не подходит? Тогда рекомендуем посмотреть больше вариантов самоделок, изготовление которых мы рассмотрели в следующей статье.

Блок: 5/6 | Кол-во символов: 903
Источник: https://sovet-ingenera.com/vodosnab/nasosy/ruchnoj-nasos-dlya-vody.html

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Блок: 6/6 | Кол-во символов: 162
Источник: https://vodatyt.ru/nasos/ruchnogo-tipa. html

Как сделать автономный насос из пластиковых труб?

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

• канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
• сетчатый фильтр для монтажа на конец трубы;
• тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
• обратный клапан заводского изготовления;
• крепление ручки из тройника 25*20 мм с впаянной резьбой;
• металлическая трубка для ручки;
• прокладка из фторопласта для изготовления поршня;
• хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

1. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
2. Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
3. Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
4. К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
5. Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Блок: 6/7 | Кол-во символов: 1987
Источник: https://SantehnikPortal.ru/vodosnabzhenie/rucnoj-nasos.html

Кол-во блоков: 12 | Общее кол-во символов: 15374
Количество использованных доноров: 5
Информация по каждому донору:

1. http://met-all.org/nasosy/ruchnoj-nasos-dlya-vody-iz-skvazhiny.html: использовано 1 блоков из 5, кол-во символов 1227 (8%)
2. https://SantehnikPortal.ru/vodosnabzhenie/rucnoj-nasos.html: использовано 2 блоков из 7, кол-во символов 3295 (21%)
3. https://byreniepro.ru/nasosy-skvagin/ruchnie.html: использовано 1 блоков из 3, кол-во символов 3502 (23%)
4. https://vodatyt.ru/nasos/ruchnogo-tipa.html: использовано 5 блоков из 6, кол-во символов 3713 (24%)
5. https://sovet-ingenera.com/vodosnab/nasosy/ruchnoj-nasos-dlya-vody.html: использовано 3 блоков из 6, кол-во символов 3637 (24%)

Источник: m-strana.ru

Ручной насос для скважины сделать самому своими руками из пластиковых труб: чертежи

Сегодня ручной насос для скважины своими руками из пластиковых труб довольно часто изготавливается мастерами. Этот вопрос волнует многих владельцев коттеджей и участков. Можно приобрести подобное оборудование в магазинах соответствующих товаров, но довольно часто приборы имеют достаточно высокую цену и работают от электричества, что не всегда может подойти при периодическом использовании водного ресурса, к тому же не всякий участок расположен близко к источнику электропитания. Подобную конструкцию нужно выбирать в зависимости от глубины скважины, поэтому многие мастера изготавливают ручной насос для скважины своими руками. При этом необходимо следовать определенным требованиям.

Устройство самодельного насоса

Прокачка воды производится при помощи подъемного агрегата, в котором есть поршень, укрепленный на штоке, он перемещается вниз, а затем вверх по стальному корпусу насоса. Внутри данного поршня вмонтированы обратные клапаны, которые исключают возврат жидкости обратно в колодец. Шток закреплен к ручке-рычагу посредством шарнира. При воздействии на нее насос для колодца начинает работать. В нижней части корпуса конструкции имеется входной шланг, нижний конец которого должен быть опущен до водоносного слоя.

Если вы решили изготовить ручной насос для скважины своими руками, необходимо учесть, что с обратной стороны корпуса имеется выходная труба, которая расположена в центральной части агрегата. Подобные насосы можно применять при эксплуатации скважины, глубина которой не превышает 10 метров. Монтаж нужно производить на расстоянии около 100 см от поверхности земли. Для того чтобы повысить эффективность работы подобного агрегата, можно дополнительно монтировать электрический насос заводского производства, снабженный отдельным выходом.

Особенности изготовления ручного насоса

Для того чтобы сделать ручной насос для скважины своими руками, можно использовать подручные материалы, а что касается технологии, рекомендуется использовать ту, что представлена в статье. Первоначально нужно подобрать корпус, который лежит в основе насоса. Для этого отлично подойдет стальная труба необходимой длины. Если есть возможность, можно использовать гильзу дизеля, отлично подойдет и корпус гидроцилиндра. Трубу следует выбирать из расчета ее длины в пределах 800 миллиметров, калибр элемента при этом должен быть равен 8 сантиметрам, не менее.

Если изготавливается ручной насос для скважины своими руками, то наиболее приемлемым вариантом будет изготовление корпуса с использованием толстостенной трубки, при этом нужно будет воспользоваться токарным станком. При этом необходимо обеспечить гладкость внутренних стенок насоса. Если применяется стальная труба, необходимо удалить внутренние неровности с помощью шабера. Корпус вовсе не обязательно должен быть круглым, он может иметь форму многоугольника или квадрата. В качестве главного условия выступает то, что он должен обладать одинаковым сечением по всей длине.

Изготовление основных составляющих насоса

Крышки для оборудования можно изготовить из стали или толстой пластмассы. Допустимо применить древесину. Для этой цели отлично подойдет лиственница или дуб. Подобный материал разбухнет от воздействия воды и загерметизирует зазоры между стенками насоса. В верхней крышке нужно выполнить отверстие, предназначенное под шток, тогда как нижнюю нужно соединить с клапаном, а после монтировать на место.

Когда мастера выполняют ручные насосы для скважин своими руками, поршень они, как правило, изготавливают из любого имеющегося материала, будь то древесина, сталь или пластмасса. В роли основного условия выступает то, что материал должен быть снабжен уплотнителем, выполненным из резины. Этот элемент изготавливается в виде обычного кольца. Во внутреннем пространстве корпуса агрегата поршень должен перемещаться, это действие не должно сопровождаться сложностями. Поршень нужно соединить со штоком, используя запорную шпильку и резьбу.

Изготовление трубы и клапанов

В роли входной трубы, когда изготавливаются ручные насосы для скважин своими руками, можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для изготовления описанной детали применяют трубы из пластмассы или металла.

Наиболее важной деталью подобного насоса, предназначенного для скважины, выступают обратные клапаны. То, насколько качественно они будут изготовлены, будет влиять на производительность оборудования. Они должны обладать высоким запасом прочности, чтобы позволить воде вернуться в пространство входного шланга. Притирке клапанов агрегата необходимо уделить большое внимание, в противном случае жидкость станет просачиваться сквозь них и будет возвращаться обратно в колодец или скважину.

Рекомендации специалиста

Ручной водяной насос для скважины своими руками может быть выполнен с использованием шарикового или мембранного обратного клапана. Последний тип можно выполнить из прочной резиновой заготовки. Ее следует зафиксировать на выходном отверстии клапана, используя гайки или винты. При применении шарикового запора его следует изготовить из пластмассы или стали. Некоторые мастера используют для изготовления ручного насоса круглые клапаны из стекла или эбонита.

Изготовление выходного патрубка

Шток и выходной патрубок должны быть подобраны с учетом такой длины, чтобы оборудование было возможно заглубить на 1 метр в колодец или скважину. Еще будет необходима ручка на шарнире. Ее нужно укрепить штоком. Последний можно выполнить из дюралевой или алюминиевой трубки. Для этого в выходной части подъемного штанга нужно сделать отверстие, установив в него болт, провести его сквозь ручку и зафиксировать с другой стороны с использованием гайки, которая имеет стопорную шпильку. Для самостоятельного возврата ручки в ее нормальное положение к короткому концу данного элемента нужно зафиксировать пружину, нижняя часть должна быть укреплена с помощью винта на корпусе. Такая конструкция ручного насоса, предназначенная для скважины, используется на многих участках и демонстрирует свои отличные качественные характеристики.

Разновидность ручного насоса — водяная помпа

Ручной насос для скважины своими руками, чертежи которого нужно рассмотреть перед началом работ, может быть выполнен в виде помпы. Для того чтобы выполнить подобную конструкцию, нужно приобрести на рынке строительных материалов медные трубки, а также эпоксидный клей. Нужно позаботиться о наличии старой тормозной камеры, можно использовать и новую, но тогда насос обойдется дороже. Ее нужно будет разобрать, удалить все отверстия, за исключением одного, которое будет предназначено для штока. Его нужно расположить в верхней части помпы. На противоположном конце тормозной камеры, снизу, с помощью дрели нужно проделать несколько отверстий, предназначенных для клапанов. Нужно использовать отрезок приобретенной медной трубки, которая обязательно должна обладать толстыми стенками, следует подобрать стальной шарик диаметром, который превышает ее калибр. Трубку предстоит рассверлить на половину длины, используя для этого сверло. В итоге вы должны получить отверстие, диаметр которого меньше шарика. Его нужно расположить в медной трубке поперёк сделанного отверстия, а после припаять сверху заготовку медной проволоки. При подъеме воды шарик станет подниматься и тем самым откроет проход, тогда как при давлении сверху этот шарик будет закрывать проем. Изготавливая ручной насос для абиссинской скважины своими руками, необходимо дополнить его медной проволокой, которая не будет позволять шарику выпасть из трубки.

Работы над изготовлением обратного клапана

Теперь можно начинать работы по добавлению в конструкцию обратного клапана, который делается по той же технологии, что и при изготовлении входного запора. Отличительная особенность — между проволокой и шариком необходимо расположить пружину. Она нужна для того, чтобы шарик прижимался к отверстию. Если вы будете изготавливать самодельный ручной насос для скважины по такой технологии, то его обратный клапан будет функционировать под давлением сверху, тем самым станет открываться отверстие. Клапан нужно установить на место и зафиксировать с помощью клея. После предстоит отрезать кусок автомобильной камеры и вырезать из нее круг. Из данной окружности должна быть изготовлена резиновая мембрана.

В заключение

В середине данного круга нужно проделать отверстие и укрепить с обеих сторон шайбы с помощью того же клея. Ручной насос для скважины своими руками из труб с легкостью может быть изготовлен любым мастером, для этого только предстоит подготовить чертеж, инструменты и следовать рекомендациям.

Ручной водяной насос для скважины

Ручные водяные насосы для скважин в Балашихе

Насос водяной Unipump Eco 2 (скважинный)

Насос UNIPUMP ручной BSA (57535u)

Ручной насос для опрессовки ГМС Ливгидромаш НР-4-16

Насос ВИХРЬ СН-60В

Ручной насос для скважин и емкостей (вода из скважин и.

Насос WWQ БВ-0,12-40 (верхний забор, кабель 25 м)

Насос ВИХРЬ СН-90В

Насос UNIPUMP MINI ECO-3

Ручной насос BSD

Насос Grundfos SQ 3-65

Насос Grundfos SB 3-45 A

Насос ручной поршневой НР-ЗМ

Насос Aleago 4QGD 1,2-60-0,37

Насос WWQ БВ-0,12-40 (нижний забор, кабель 25 м)

Насос Водолей БЦПЭ 0,5-40У

Насос GARDENA 6000/5 inox Premium

Насос UNIPUMP ECO 3

Поверхностный насос ЗУБР НС-М1-400-Ч

Ручной скважинный насос ГМС Ливгидромаш НР-4-16

Ручной насос UNIPUMP серии BSA

Ручной скважинный насос Unipump BSA

Насос Техноприбор Ручеек-Техноприбор 1

Скваженный насос Ампика BSY

Насос BELAMOS 3SP 60/1.8

Насос ВИХРЬ СН-50

Ручной насос крыльчатого типа (вода, топливо, масло) Ам.

Насос KAMA НПС-0,55-1,5/50

Насос WWQ БВ-0,12-40 (верхний забор, кабель 10 м)

Ручной насос UNIPUMP BSA

Насос ЗУБР НПГ-М1-550

Ручной насос для скважин и емкостей (вода из скважин и.

Насос PATRIOT VP-24В

Ручной насос UNIPUMP BSD

Ручной насос BSA

Скважинный насос диаметром 3″ Aquario ASP1Е-27-75

Погружной насос Хозяин 3НГВ-25/70 (кабель 15м)

Ручной насос “Watergood” из стали

Насос Grundfos SQ 1-50

Насос Grundfos SB 3-35 A

Насос Aleago 3QGD 1,2-30-0,55

Насос UNIPUMP ECO VINT1

Скважинный насос Вихрь СН-60b

Поверхностный ручной насос Unipump Bsd

Насос BELAMOS SP 40/5

Поверхностный ручной насос Unipump Bsd

Поверхностный насос Unipump BSD ручной скважинный насос

Насос Quattro Elementi ELICA 500

Насос ЗУБР НПГ-М1-400

Насос UNIPUMP ручной BSD (62527u)

Поверхностный насос Unipump BSA ручной скважинный насос

Поверхностный ручной насос Unipump Bsd

Насос погружной “Ручеек-1”, 225 Вт, длина шну.

Насос Хозяин НГ(В)-1.40

Насос ДЖИЛЕКС Водомет ПРОФ 110/110

Насос KARCHER BP 1 Barrel

Насос PATRIOT SP 3250S

Ручной садовый насос Unipump BSD

Насос ВИХРЬ СН-100В

Ручной насос для воды МастерПроф

Ручной насос UNIPUMP серии BSD

Скважинный насос Вихрь СН-60B

Скважинный насос ДЖИЛЕКС Водомет Проф 55/35

Ручной насос для скважин и емкостей (вода из скважин и.

Насос Unipump BSD ручной

Ручной насос крыльчатого типа (вода, топливо, масло) Ам.

Ручной насос для скважины: виды, схемы, принцип работы

Если в загородном доме нет возможности к скважине провести электричество или его подача нестабильна, то выходом из ситуации является использование механических средств для подъема жидкостей, самое эффективное и доступное из которых – ручной насос для скважины. Устройство полезно, когда хозяева проводят мало времени в своем доме, а потребность в воде невелика. Простой механический агрегат позволяет снабдить водой семью для основных бытовых нужд и организовать полив огородных растений.

Рис.1 Механические ручные помпы

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

• водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
• забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
• дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
• откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Использование механических помп имеет следующие достоинства по сравнению с электрическими моделями:

• Невысокая стоимость, отличающаяся в разы от электронасосов.
• Экономичность – для функционирования не требуется электроэнергия, а приложение небольших физических усилий всегда приносит пользу здоровью.
• Простое устройство позволяет легко ремонтировать агрегаты, некоторые умельцы даже собирают ручной насос для скважины своими руками.
• Ремонтопригодность механических помп намного выше электронасосов – испорченные детали можно не только приобрести в торговой сети, но изготовить самостоятельно.

Рис. 2 Особенности посадки ручной установки водоснабжения на скважинную трубу

• Способ монтажа позволяет самостоятельно установить ручные насосы для скважин и колодцев в водный источник без привлечения квалифицированных специалистов и специальной техники.
• Ручной насос для скважины можно разместить не только на своем участке, но и в общественных местах – благодаря невысокой стоимости и сложности демонтажа его сохранность намного выше дорогих электрических аналогов.
• Помпа, помещенная в чугунный или металлический корпус, не боится внешних температурных воздействий и влаги, в отличие от электронасосов не нуждается в специальных навесах для защиты от осадков.

Виды ручных помп

Ручные помпы в отличие от электронасосов способны поднимать жидкость с небольших глубин и существенно уступают им в производительности, для забора требуется приложить физические усилия и затратить время – это неудобно для большого количества потребителей.

Механические устройства для водозабора насчитывают несколько классов, отличающихся принципом действия, физическими параметрами и техническими характеристиками.

Рис.3 Поршневые устройства – принцип работы и внешний вид

Поршневая помпа

Простой принцип действия и область применения, подходящая для большинства работ по водозабору в домашнем хозяйстве, обусловили высокую популярность подобного агрегата.

Стандартное устройство поршневого насоса включает в себя цилиндрический корпус, внутри которого перемещается поршень, шток которого закреплен на рычаге-коромысле.

По периметру поршневого диска имеются эластичные уплотнения, обеспечивающие его плотное прилегание к стенкам, а на его поверхности расположены сферические обратные клапаны.

Ручной насос для воды из скважины устанавливают на верх обсадных труб с таким расчетом, чтобы на выходе погруженной в отверстие водоподъемной трубы располагался обратный клапан, без которого функционирование системы невозможно.

Рис. 4 Изготовление поршневого ручного насоса

При поступательном ходе поршня клапан, установленный на выходе скважинной трубы, опускается и препятствует обратному поступлению воды. Под напором жидкость открывает встроенные клапаны в диске и помещается над его поверхностью. При обратном ходе клапаны диска закрывается, препятствуя стеканию воды, и она, поднимаясь вместе с поршнем, выливается через выходную сливную трубку насоса.

Стандартный поршневой водяной насос имеет металлический корпус из чугуна с нержавеющим диском внутри, агрегат способен проводить водный забор с 9 метров.

Штанговый (штоковый) ручной насос для скважины

Штанговые ручные помпы для водозабора из скважины используют, если глубина водного зеркала более 10 метров. Принцип работы помпы аналогичен поршневым видам, основным отличием является размещение рабочей камеры с втягивающим воду поршнем не в корпусе агрегата, а в опущенной на глубину штанге – это позволяет поднимать жидкости с глубин до 30 метров. Закрепленный на длинном штоке поршень перемещается при помощи ручки, вода всасывается и поднимается вверх, заполняя напорный трубопровод с помощью клапанной системы. За каждый цикл хода поршня водяной столб пополняется новой порцией жидкости, скопившаяся вода в итоге выливается наружу через выходной патрубок.

Рис. 5 Штанговый насос для подъема жидкости с больших глубин и его принцип работы

Штанговый насос является громоздким, сложным в установке устройством, стоимость которого сравнима с электрическими моделями, поэтому в быту его используют крайне редко и только в тех случаях, когда электричество недоступно, а водоносный слой располагается слишком глубоко.

Штоковый насос находит применение в источниках, диаметр трубы которых слишком мал для погружения глубинного электронасоса в скважину, а глубина слишком велика для использования наружного электрического агрегата.

Для продвижения вверх водного столба требуются титанические усилия, поэтому ручка такого устройства имеет очень высокую прочность и большую длину, для создания рычага, уменьшающего прилагаемую силу.

Мембранная помпа

Рис. 6. Помпа ручная мембранная

Если предыдущие агрегаты требовали непосредственной установки на скважину, мембранный ручной насос может располагаться в любом месте на поверхности. Помпы этой группы относят к наиболее простым устройствам, которые используются в основном для перекачки жидкостей и горюче-смазочных материалов из различного вида емкостей.

Мембранные виды имеют характерную конструкцию в виде дискового корпуса с расположенной на верхней крышке рукояткой, материалом изготовления является сталь, чугун или пластик.

Корпус имеет входной и выходной патрубки, к которым подключается гибкие шланги и проушины для крепления на любую твердую поверхность.

Принцип работы мембранной помпы довольно прост: жидкость втягивается в рабочую камеру через входной патрубок пластичной резиновой мембраной, закрепленной на штоке с ручкой. При обратном движении клапан входного патрубка закрывается, и жидкость выталкивается через выходное отверстие, выпускной клапан которого работает в противофазе со входным.

Крыльчатый насос

Рис. 7 Насос ручной крыльчатый

Крыльчатая помпа имеет простое и компактное устройство, в основном используется для перекачки жидкостей на промышленном производстве и в складских помещениях. При установке крыльчатого агрегата в скважину высота подъема может достигать 5 – 7 метров.

Корпус помпы имеет круглую форму и оснащен входным и выходным патрубком, характерной особенностью конструкции является расположение и перемещение рабочего рычага параллельно верхней крышке. Внутри корпуса расположена крыльчатка с двумя отверстиями для обратных клапанов, соединенная с ручкой, в области всасывающего патрубка размещены еще два клапана. Система работает таким образом, что при повороте ручки открывается клапан на крыльчатке и в нижней части корпуса, при этом в рабочей камере вода одновременно всасывается и выталкивается, что обеспечивает непрерывность потока.

Преимуществом крыльчатых видов при применении в промышленной отрасли является возможность работы с вязкими жидкостями, для бытового водоснабжения они используются довольно редко ввиду низкой производительности.

Шиберный насос

Рис. 8 Принцип действия ручного шиберного агрегата

Шиберный или роторно-пластинчатый насос имеет характерный цилиндрический корпус с рабочей ручкой, вращающейся в отличие от крыльчатых видов с возвратно-поступательными движениями, по кругу.

Свое название конструкция получила из-за наличия в рабочем узле плоских пластин – шиберов.

Основной рабочий элемент устройства – ротор со смещенным центром вращения, располагающийся в круглом статоре. По периметру роторного колеса через равные промежутки прорезаны радиальные отверстия, в которые вставлены подпружиненные шиберные пластины. В насосном корпусе размещены входной и выходной патрубок, через которые происходит забор и выталкивание вод, преимущество шиберной конструкции – полная изоляция всасываемого и выталкиваемого потоков.

При вращении ротора поступающая через всасывающий патрубок вода перемещается шиберными пластинами вдоль корпуса и выталкивается наружу.

Отсутствие зазоров между роторным колесом и стенками рабочей камеры, присущее всем модификациям центробежных, винтовых и шестереночных видов, позволило существенно увеличить их КПД. К недостаткам можно отнести постоянный контакт шиберных пластин с корпусом – это приводит к их быстрому обоюдному износу. Основное применение роторно-пластинчатых помп – перекачка жидких вязких химических веществ и пищевых продуктов в промышленном производстве.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Рис. 9 Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Аналог данной установки – шнековые электронасос, рассчитанный на постоянный водозабор из глубоких водных источников.

Гидравлический таран

Рис. 11 Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Для предотвращения попадания жидкости в напорный воздушный шланг накачивание производят через ниппель.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

Рис. 12 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

Ручной водяной насос для скважины своими руками

Часто владельцам загородных домов приходится изготавливать ручные насосы для скважины самостоятельно, так как в продаже имеются достаточно дорогие устройства. При наличии сварочного аппарата можно сделать ручной насос для скважины своими руками. Часто встречается название «помпа». Именно такие устройства являются наиболее распространенными среди владельцев участков.

Виды ручных насосов

Выбирая насос для скважины на загородном участке, необходимо помнить о том, что следует учитывать глубину залегания и степень загрязненности жидкости.

По конструкции описываемые механизмы могут разделяться на несколько видов:

Крыльчатые. Данные механизмы являются самовсасывающими. Они состоят из рычага, всасывающего элемента, а также вала и клапанов. При воздействии на рычаг в таких механизмах приводится в движение крыло, которое и приводит в действие всасывающий элемент устройства. Стоимость таких моделей может быть разной. Цена обычно зависит от используемых материалов. Такие насосы предназначены для перекачивания только чистой воды без добавления различных жидкостей или абразивных частиц.

Штанговые водяные насосы. Такие устройства предназначены для подъема жидкости с глубины не более 30 метров. Подобные конструкции работают по такому же принципу, что и поршневые. Недостатком таких устройств является большой размер. Также стоит отметить, что во время работы подобных устройств может происходить обрыв штанг.

Поршневые изделия. Такие механизмы отличаются тем, что создают давление на выходе. Часто подобные насосы используются как вспомогательные для предварительного наполнения водой несамовсасывающих изделий. Но если на участке нет электричества или не хочется тратить большое количество средств, можно установить подобную конструкцию в качестве основной. Стоит отметить, что такими механизмами нельзя качать воду из артезианских скважин.

Мембранные. Такие конструкции можно использовать для перекачивания как чистой, так и загрязненной воды.Особенность таких механизмов заключается в том, что они имеют самоочищающиеся клапаны, в которых не происходит заклинивание при попадании загрязнений. В таких конструкциях нет трущихся деталей. Именно поэтому подобные устройства отличаются долгим сроком службы. Обычно корпус таких устройств выполнен из чугуна.

Гидравлические механизмы отличаются малым весом и небольшими размерами.

Как выбрать

Самой распространенной причиной приобретения ручного насоса является низкая стоимость таких конструкций по сравнению с другими типами механизмов. Но во время выбора стоит руководствоваться и другими параметрами:

Глубина скважины. Данный параметр и является основным во время выбора описываемых устройств. Ручные механизмы разделяются на 2 типа. Первый тип – это механизмы, которые предназначены для подъема воды с глубины до 6 метров. Второй вид ручных насосов приспособлен для подъема водына 30 метров.Для подъема жидкости с 30 метров используются штанговые устройства.

Диаметр скважины. Этот параметр должен быть не меньше 10 см.Именно при таком диаметре на скважину можно устанавливать любой насос.

Степень загрязнения .

Вес устройства и его размеры. Эти параметры имеют значение во время транспортировки устройства, а также при его установке.Вес может варьироваться от 4 до 130 кг.

Цель установки. Перед приобретением механизма необходимо точно узнать, нужно ли будет соединять приобретенное устройство с другим оборудованием или же оно будет использоваться отдельно.

Способ монтажа. Многие устанавливают стационарные изделия. Но в некоторых случаях лучше приобрести переносное оборудование. При помощи портативных механизмов можно брать воду для хозяйственных нужд из водоема, а для питья – из колодца или скважины.

Время эксплуатации. Существуют модели, которые предназначены только для использования в теплое время года. Другие же могут работать весь год.

Внешний вид. Если механизм устанавливается в саду, он может выполнять еще и декоративную функцию. При помощи правильно подобранного устройства можно сделать участок более индивидуальным и красивым.

Приобретая насос по описанным критериям можно выбрать более подходящий вариант для своего участка.

Устройство поршневого насоса

Перекачивание воды через устройство происходит благодаря поршню, который закрепляется на штоке. Этот элемент конструкции перемещается по металлическому корпусу. Чтобы вода не возвращалась в обратном направлении, в поршне устанавливаются клапаны. Шток присоединяется к ручке насоса при помощи шарнира. При нажатии на ручку происходит подъем поршня, что приводит к перекачиванию воды.

В нижней части конструкции находится шланг, который опускается в воду. В средней части устройства расположена выходная труба, через которую и поступает вода. Стоит помнить, что ручные насосы можно использовать только в том случае, если глубина скважины на участке составляет менее 10 метров.

Подъем воды в ручном насосе происходит благодаря созданию вакуума в корпусе во время передвижения поршня. Жидкость поднимается до тех пор, пока не откроется выходное отверстие,так как во время подъема поршня создается разряженная атмосфера, утягивающая его вниз. Чтобы правильно собрать устройство для своего участка, сначала необходимо подготовить схему ручного насоса для скважины. На представленном видео отображен процесс использования стандартного ручного механизма.

Изготовление насоса

Для создания ручного насоса необходимо следовать определенной технологии:

Сначала подбирается корпус для будущего устройства. Для этого подбирается труба, длина которой может составлять около 700 мм. Лучше всего найти корпус гидроцилиндра. Диаметр корпуса должен составлять более 8 см. При возможности стоит изготовить корпус из трубки, которая имеет толстые стенки. В таком случае внутренние стенки получаются гладкими. Стоит отметить, что сечение корпуса может быть и квадратным. Главное условие – чтобы сечение было одинаковым по всей длине. При этом поршень должен иметь такую же форму, что и корпус.

После этого создаются крышки для насоса. Они могут быть из металла или пластмассы. Чтобы надежно загерметизировать насос, можно использовать деревянные крышки, так как дерево разбухает от воды и исключает возможность проникновения ее через щели. Верхняя крышка создается с отверстием, в которое будет вставлен шток. Нижняя крышка соединяется с клапаном. На этом этапе происходит просверливание отверстия и приваривание выводного патрубка.

Затем изготавливается поршень. Он может быть из различных материалов. Часто он создается из металла и пластмассы. Во время создания поршня стоит помнить о том, что на нем должен быть резиновый уплотнитель. Поршень должен передвигаться по корпусу легко, но при этом предотвращать попадание воды через щели. Поршень соединяется со штоком при помощи резьбы.

После этого подбирается входная труба, которая может быть из резинового жесткого шланга или пластмассы. Многие используют трубы из металла.

Важными частями создаваемой конструкции являются обратные клапаны. Производительность насоса зависит именно от качества данных элементов. Они должны быть достаточно прочными для удержания воды. Если использовать некачественные клапаны, жидкость будет просачиваться обратно во входной шланг. Для ручных насосов подходят шариковые клапаны. Также можно выбрать мембранные изделия. Мембранные клапаны можно сделать из прочной резины. Они закрепляются на входном отверстии клапана.

Шток для насоса и патрубок создаются такой длины, чтобы насос можно было установить на глубине от 0,5 до 1 метра. Также на данном этапе создается ручка, которая впоследствии закрепляется на шарнире. Обычно ручка создается из алюминиевой трубки. Чтобы она опускалась в исходное положение, к ее короткому концу присоединяется пружина.

Конструкции, сделанные своими руками, являются достаточно эффективными для выкачивания воды из скважины. Представленное ниже видео позволяет увидеть процесс применения ручного насоса.

Как сделать глубинный насос

Глубинные насосы используются в случае, если глубина скважины составляет более 12 метров. Чтобы собрать глубинный насос, необходимо сделать металлический цилиндр и найти трубы и шланги, по которым будет перемещаться вода. Также нужно приобрести поршневой блок.

Заборные трубы из металла при создании глубинного насоса устанавливаются на глубине грунтовых вод. После этого самодельный цилиндр опускается в скважину таким образом, чтобы поршень не доставал до нижней створки. Расстояние между данными элементами должно составлять около 6 см. Верхний конец штока насоса пропускается через прокладку и соединяется с ручкой устройства.

Для изготовления насоса используются следующие материалы и инструменты:

• материал, необходимый для создания обратных клапанов;
• отрезок трубы из металла;
• токарный станок;
• тормозная камера;
• круглые изделия из пластмассы или дерева, которые необходимы для создания крышек насоса;
• трубки из алюминия и меди;
• прокладки;
• напильник и молоток;
• автомобильная камера;
• электрическая дрель;
• пластмассовые трубы или резиновый шланг;
• пружина для возврата ручки насоса в обратное положение;
• сварочный аппарат.

Стоит помнить, что во время создания устройства стоит придерживаться технологии его изготовления и установки. Сделав насос для скважины своими руками можно забыть о проблемах с недостатком воды в загородном доме. При отсутствии желания тратить время на создание описываемого механизма можно приобрести недорогой пластиковый электронасос.

Ручной скважинный насос для воды своими руками

Для водоснабжения частного дома вы хотите при минимуме затрат качать воду из скважин? Да нет проблем, для такого запроса есть решение — можно своими руками сделать ручной насос для скважины. Ручной способ поднятия воды хорош тем, что дешёв и не требует электроэнергии. По этому в целях экономии денег, давайте сделаем своими силами насосную систему для качки воды.

Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

Преимуществ ручного насоса

Постараюсь описать самые «жирные» и преимущественно важные характеристики:

1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

1. Механическое воздействия человека — не качаете руками, вода не льётся;
2. Низкая производительность — всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Классификация ручных насосов

Ручные насосы для выкачки воды из абиссинкой или любой другой скважины, выполняют одну функцию, но имеют две разновидности. Одни более простые, другие достаточно сложные, но подходящие под более сложные условия.

Поршневые насосы ручного типа

Чтобы понимать принцип действия поршневого насоса, нужно понять как он устроен. Давайте взглянем на картинку, чтобы разобраться есть ли возможность сделать ручной насос для воды своими силами или пойти в магазин:

Ручной поршневой насос можно собрать своими руками

При использование поршневых насосов — глубина скважины до зеркала воды должна составлять не более 10 метров.

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Поршневые насосы так же называют вакуумными.

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
2. Диаметр скважины — существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
3. Период использования — определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

Все размеры указаны в деталей ручного насоса сантиметрах

• Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
• Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
• Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
• Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
• На нижнюю крышку монтируется клапан.
• Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
• Производим сварочные работы, а после покраска и декорирование.

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Ручные водяные насосы для скважин в Балашихе

Насос водяной Unipump Eco 2 (скважинный)

Насос UNIPUMP ручной BSA (57535u)

Ручной насос для опрессовки ГМС Ливгидромаш НР-4-16

Насос ВИХРЬ СН-60В

Ручной насос для скважин и емкостей (вода из скважин и.

Насос WWQ БВ-0,12-40 (верхний забор, кабель 25 м)

Насос ВИХРЬ СН-90В

Насос UNIPUMP MINI ECO-3

Ручной насос BSD

Насос Grundfos SQ 3-65

Насос Grundfos SB 3-45 A

Насос ручной поршневой НР-ЗМ

Насос Aleago 4QGD 1,2-60-0,37

Насос WWQ БВ-0,12-40 (нижний забор, кабель 25 м)

Насос Водолей БЦПЭ 0,5-40У

Насос GARDENA 6000/5 inox Premium

Насос UNIPUMP ECO 3

Поверхностный насос ЗУБР НС-М1-400-Ч

Ручной скважинный насос ГМС Ливгидромаш НР-4-16

Ручной насос UNIPUMP серии BSA

Ручной скважинный насос Unipump BSA

Насос Техноприбор Ручеек-Техноприбор 1

Скваженный насос Ампика BSY

Насос BELAMOS 3SP 60/1.8

Насос ВИХРЬ СН-50

Ручной насос крыльчатого типа (вода, топливо, масло) Ам.

Насос KAMA НПС-0,55-1,5/50

Насос WWQ БВ-0,12-40 (верхний забор, кабель 10 м)

Ручной насос UNIPUMP BSA

Насос ЗУБР НПГ-М1-550

Ручной насос для скважин и емкостей (вода из скважин и.

Насос PATRIOT VP-24В

Ручной насос UNIPUMP BSD

Ручной насос BSA

Скважинный насос диаметром 3″ Aquario ASP1Е-27-75

Погружной насос Хозяин 3НГВ-25/70 (кабель 15м)

Ручной насос “Watergood” из стали

Насос Grundfos SQ 1-50

Насос Grundfos SB 3-35 A

Насос Aleago 3QGD 1,2-30-0,55

Насос UNIPUMP ECO VINT1

Скважинный насос Вихрь СН-60b

Поверхностный ручной насос Unipump Bsd

Насос BELAMOS SP 40/5

Поверхностный ручной насос Unipump Bsd

Поверхностный насос Unipump BSD ручной скважинный насос

Насос Quattro Elementi ELICA 500

Насос ЗУБР НПГ-М1-400

Насос UNIPUMP ручной BSD (62527u)

Поверхностный насос Unipump BSA ручной скважинный насос

Поверхностный ручной насос Unipump Bsd

Насос погружной “Ручеек-1”, 225 Вт, длина шну.

Насос Хозяин НГ(В)-1.40

Насос ДЖИЛЕКС Водомет ПРОФ 110/110

Насос KARCHER BP 1 Barrel

Насос PATRIOT SP 3250S

Ручной садовый насос Unipump BSD

Насос ВИХРЬ СН-100В

Ручной насос для воды МастерПроф

Ручной насос UNIPUMP серии BSD

Скважинный насос Вихрь СН-60B

Скважинный насос ДЖИЛЕКС Водомет Проф 55/35

Ручной насос для скважин и емкостей (вода из скважин и.

Насос Unipump BSD ручной

Ручной насос крыльчатого типа (вода, топливо, масло) Ам.

Ручной насос для воды из скважины: виды, принцип работы

Для поднятия воды из скважины привыкли использовать электрические насосы. А как быть дачникам, у которых нет центрального водопровода, и возникают частые перебои с подачей электроэнергии? Здесь на помощь придет ручной насос, который можно купить или изготовить своими руками.

Поршневой насос

Самым распространенным устройством для ручного забора воды из скважины является поршневой насос. Такие конструкции можно наблюдать во многих частных дворах и на дачных участках. Они отличаются разнообразным исполнением надземной части, но устройство механизма и принцип работы одинаков.

Устройство

Чтобы понять по какому принципу работает ручной насос, надо разобраться с его конструкцией. Ее можно условно разделить на подземную и надземную часть:

• видимая часть агрегата расположена над землей. Сразу надо выделить главную деталь – корпус цилиндрической формы. Он бывает из чугуна, нержавейки или обычной металлической трубы. К боковой стенке корпуса присоединен излив для воды. Он может быть сделан из аналогичных металлов. Некоторые умельцы изготавливают своими руками излив из пластика. Сверху из корпуса выходит шток, соединенный шарнирным механизмом с рукояткой для накачивания воды – коромыслом;
• вторая, невидимая часть насоса находится внутри обсадной трубы скважины. В первую очередь – это рабочий цилиндр, соединенный металлической трубой с надземной частью агрегата. Внутри цилиндра находится поршень с уплотнительными кольцами, который соединяется штоком с коромыслом. Сам поршень в торце имеет одно или несколько отверстий, закрытых клапанами. Снизу цилиндр оборудован патрубком, к которому подсоединена труба, подающая воду со скважины.

Ручные насосы поршневого типа обязательно на конце подающей трубы должны иметь обратный клапан. Это связано с тем, что рабочий цилиндр, находящийся внутри обсадной трубы, не погружен в воду.

Принцип работы агрегата

Чтобы понять принцип работы поршневого механизма, рассмотрим его по шагам:

1. В исходном положении коромысло опущено вниз. При этом поршень внутри цилиндра находится в верхней его части. Уплотнительные кольца плотно прилегают к стенкам цилиндра, клапана на поршне закрыты, поэтому внутри удерживается вода. Обратный клапан на конце подающей трубы тоже закрыт, что позволяет удерживать столб воды. Если заглянуть внутрь надземного корпуса, то можно увидеть, что вода находится на одном уровне с изливом. Чтобы она начала вытекать через излив, воду надо поднять.
2. Поднимая коромысло вверх, шток толкает поршень вниз. Во время движения внутри цилиндра создается давление. Оно прижимает обратный клапан, не давая воде вытекать с подающей трубы, и одновременно открывает клапана на поршне. Сквозь отверстия вода поступает в надпоршневое пространство цилиндра.
3. Следующим движением человек опускает коромысло вниз, при этом сам поршень поднимается. Клапана закрываются, и давление выталкивает воду вверх, которая вытекает через излив.
4. Одновременно с поднятием поршня под ним внутри цилиндра создается разрежение. Оно открывает обратный клапан, всасывая новую порцию воды.

Дальнейшие действия при движении коромысла повторяются, что позволяет набрать необходимое количество воды.

Ручные поршневые насосы способны поднять столб воды с глубины до 10 м. Их производительность зависит от размеров цилиндра и высоты поднятия поршня. Обычно одним движением коромысла можно набрать до 2 л воды. Минусом конструкции является быстрый износ уплотнительных колец, особенно, если попадаются примеси песка. Зимой такой агрегат тоже использовать нельзя, так как цилиндр находится близко к поверхности земли, и вода внутри просто замерзнет.

Штанговый насос

Этот ручной агрегат еще называют штоковым, хотя его конструкция и работа идентична поршневому. Единственным отличием является расположение цилиндра. Здесь он находится погруженным в воду минимум на 1 м ниже зеркала. Это дает возможность поднимать воду с глубины от 10 до 30 м.

Для таких агрегатов требуется установка обсадной трубы скважины диаметром не менее 100 мм. Рабочий цилиндр соединяют с надземной частью длинной металлической трубой и такого же размера штоком. От этого вес всей конструкции увеличивается, что усложняет обслуживание. Естественно, чтобы поднять большой столб воды потребуется приложить максимум усилия. Упростить процесс помогает сделанное своими руками коромысло большей длины.

Основной плюс штанговой ручной конструкции заключается в возможности зимнего использования. А чтобы вода не замерзала в корпусе надземной части, хозяева приспособились на подающей трубе делать своими руками предохранительный слив. Для этого ниже 2 м от уровня земли в подающей трубе сверлят небольшое отверстие. Во время накачивания вода будет одновременно подаваться через излив и вытекать из просверленного отверстия. После прекращения накачивания остатки воды с верхней части стекут внутрь скважины до уровня отверстия. Таким образом, оставшаяся пустой надземная часть не разморозится на морозе.

Другие виды ручных насосов

Рассмотренные ручные насосы поршневого типа часто изготавливают своими руками для домашней скважины. Но ими не ограничивается разнообразие подобных агрегатов. Существуют другие виды, производимые в заводских условиях.

Крыльчатый агрегат

Подобные ручные насосы используют на складах для перекачки жидкости из емкостей. Но он может подойти и для мелкой скважины, где зеркало воды находится не далее 7 м. Конструкция состоит из металлического корпуса с входящим и выходящим патрубком. Внутри корпуса установлена крыльчатка с клапанами. Через ось снаружи она соединяется с ручкой. Сам корпус разделен на две камеры перемычкой, на которой тоже стоят клапана.

Принцип работы прост. Чтобы набрать воды из скважины достаточно опустить туда шланг, подсоединенный к входному патрубку агрегата. Поворотом ручки крыльчатка приводится в движение, создавая внутри камер чередование областей разрежения. Группы клапанов размещены таким образом, что подают воду только к выходному патрубку.

Агрегат мембранного типа

Еще один тип ручного насоса – мембранный, имеет аналогичный внешний вид: металлический или пластиковый корпус с рукояткой для накачивания. Только внутри корпуса вместо крыльчатки стоит мембрана, связанная штоком с рукояткой. Она делит корпус на верхнюю воздушную камеру и нижнюю водяную камеру. Из водяной камеры выходят впускной и выпускной патрубки с клапанами.

Опускание рукоятки вниз производит поднятие штоком мембраны. Созданное разрежение открывает впускной клапан, и вода из скважины поступает в нижнюю камеру. Поднимая ручку вверх, мембрана опускается вниз, создавая давление воды. От этого происходит закрытие впускного и одновременное открытие выпускного клапана. Под давлением воде остается только выходить через выпускной патрубок.

Самостоятельное изготовление ручного насоса

Для домашних скважин распространено использование поршневых агрегатов. Их изготавливают своими руками. Но здесь требуется много токарных и сварочных работ. Для ясности разберем весь процесс пошагово:

1. Первым делом надо изготовить рабочий цилиндр. Своими руками это сделать без помощи токаря не получится. Для цилиндра берут нержавеющую трубу длиной 800 мм. Ее диаметр подбирают не меньше 80 мм, но надо смотреть, чтобы она вошла внутрь обсадной трубы скважины. Внутреннюю поверхность трубы протачивают на токарном станке, придавая ей гладкость. С обоих концов нарезают внутреннюю резьбу. Сюда будут вкручиваться втулки переходники для трубы.
2. Часто вместо нержавейки используют старые цилиндры от гидравлики экскаватора. Внутренние гладкие стенки не требуют проточки, а в качестве уплотнительных колец поршня можно использовать родные манжеты.
3. Сам поршень можно сделать своими руками. Самой простой и эффективной конструкцией служат две круглые металлические шайбы чуть меньшего диаметра от внутреннего сечения цилиндра. По центру сверлят отверстие диаметром около 30–50 мм. Возле него сверлят два отверстия диаметром 5–6 мм и нарезают внутри метчиком резьбу. Теперь осталось отрезать кусочек эластичной резины и прикрутить ее болтиками к шайбе так, чтобы она закрывала центральное отверстие, но свободно ходила. Это будет клапан.
4. По краям шайб, относительно друг друга сверлят отверстия диаметром 10 мм. Между шайбами вставляют резиновый манжет, зажимая его гайками, накрученными на две шпильки длиной 70 мм. Сверху шпилек прикручивают гайками перемычку из толстой пластины с центральным отверстием.
5. На концах прута толщиной 12 мм нарезают резьбу. Один конец фиксируют гайками к перемычке поршня, другой конец получившегося штока будет закреплен к коромыслу. Перед фиксацией штока надо не забыть надеть на него переходную втулку.
6. Далее, происходит сбор своими руками всей конструкции. Поршень вводят внутрь цилиндра, закручивая надетую заранее на шток переходную втулку. Такую же втулку вкручивают с другой стороны цилиндра.
7. К переходнику вниз от цилиндра подсоединяют подающую трубу с обратным клапаном на конце. Сверху на шток надевают металлическую трубу с резьбой и прикручивают ее к верхнему переходнику цилиндра. Готовую конструкцию опускают внутрь скважины. Чтобы она могла удерживаться на обсадной трубе, потребуется приварить ограничитель.
8. В финале надо закрепить к трубе фланцевым или резьбовым соединением стакан с изливом. Рядом возле скважины бетонируют металлическую стойку. Сверху приваривают на подшипниках ось, а к ней крепят коромысло. Теперь остается соединить конец коромысла с выступающим из стакана штоком и ручной насос готов.

Как видно, схема конструкции довольно проста для изготовления ее своими руками. Некоторые детали необязательно должны быть такими, как описано выше. Например, часто начинку цилиндра делают из автомобильного алюминиевого поршня, где клапаном служит не резина, а шарик от большого подшипника. Вариантов много. Главное, чтобы ручной насос эффективно работал.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Добавьте ручной насос в колодец — DIY

Несколько лет назад сильный ледяной шторм на пару дней отключил электричество в моей семье. . . и мы внезапно оказались без использования нашего колодезного электрического насоса. Пока мы бродили по освещенному свечами дому — мы не могли сварить кофе, приготовить еду, мыть посуду, смыть воду в туалете или даже сделать глоток воды из-под крана (но при этом прекрасно осознавали, что всего в 15 футах ниже нас была вся жидкость, утоляющая жажду. мы могли бы когда-нибудь захотеть) — мы чувствовали себя как товарищи по плаванию в море в «Ине древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Тогда я вспомнил, что когда я был маленьким, один из наших соседей прикрепил работающий ручной насос к своему колодезному электрическому насосу.. . и я хотел бы иметь дальновидность и ноу-хау, чтобы установить подобное приспособление на нашем устройстве. Я решил — тут же — по крайней мере исследовать возможность . Мне тоже повезло, потому что поставить ручной насос на наш колодец оказалось несложной задачей (даже для такого любителя, как я!).

И если вы ищете недорогую, неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может сделать эту работу за вас!

Недорогие детали для насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока.У двух насосов просто одна и та же обсадная труба (в данном случае труба диаметром 6 дюймов, уходящая в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего примерно на 13 футов ниже верхней части обсадной трубы скважины, мы смогли выбрать простой ручной насос с мелкой вытяжкой для наших целей, вместо того, чтобы покупать более дорогую машину с глубоким приводом (чтобы рассчитать высоту уровня грунтовых вод, я просто опустил струну, на которой был небольшой кусок деревянный конец привязывали к его концу в обсадную трубу колодца, пока дерево не всплыло, и веревка не провисла, а затем я пометил и измерил веревку.)

Для установки блока с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с носиком для кувшина, 25 футов пластиковой трубы 1 1/4 дюйма, один пластиковый винтовой переходник (для крепления отводную трубу к насосу) и два шланговых зажима 1 1/4 дюйма (один я использовал для закрепления отводной трубы на пластиковом переходнике, а другой — для временного крепления отводной трубы к крышке колодца, чтобы трубка не «случайно» упали в обсадную колонну при сборке системы).Общий счет за эти компоненты, , включая насос , составил чуть менее 50 долларов. А если учесть, что наша первоначальная установка скважины обошлась нам в изрядные 2000 долларов, эта система ручного резервного копирования оказалась весьма выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки аппарата, была кольцевая пила с коронкой 1 1/4 дюйма, которую я использовал, чтобы просверлить круг через заглушку колодца. И хотя я решил построить небольшую деревянную насосную станцию ​​из металлолома. пиломатериалов для крепления водовоза, вы можете просто прикрепить насос к столу для пикника или даже непосредственно на крышке колодца.

Расплата с ручным насосом

У нас есть установка ручного насоса почти три года, и он оказался огромным успехом. Сначала мы думали, что можем прибегать к нему только изредка, во время чрезвычайной ситуации, но на самом деле он используется почти каждый день. Да ведь соседские дети на самом деле износили нашу оригинальную помпу в первое же лето, когда она у нас работала! (Даже в самые жаркие дни вода была прозрачной и ледяной.)

У нас теперь есть более дорогой «силовой» насос.Эта машина имеет напорную камеру и два крана, что позволяет нам накачивать ледяной душ или, подключив садовый шланг к одному из кранов, поливать наши цветы и овощи. Но, что лучше всего, нам больше не нужно тащить ведра к дому во время отключения электроэнергии, как это было с насосом более ранней модели. Проложив шланг между колодцем и ближайшим краном на открытом воздухе, мы можем наполнить резервуары для хранения воды и нагревателя и / или перекачивать воду прямо в любой кран в доме! И хотя мы до сих пор не приветствуем эти периодические периоды временного отключения электроэнергии, когда они действительно случаются, мы больше не ждем с нетерпением, когда из кранов потечет.

Теперь, если бы мы не забыли пополнить запасы аварийных свечей, все было бы готово!

---

Первоначально опубликовано: март / апрель 1984 г.

Опция для перекачки воды — Институт устойчивого проектирования

Ручной насос Bison в Галифаксе, Вермонт. Насос устанавливается в ту же обсадную колонну, что и стандартный погружной насос для глубоких скважин. Фото: Алекс Уилсон

В прошлом месяце мы с Джерилин наслаждались четырехдневным отпуском в штате Мэн — совместной поездкой, чтобы навестить семью, исследовать национальный парк Акадия и поехать на ярмарку Common Ground — мой первый визит туда за два или три десятилетия!

Изюминкой ярмарки Common Ground для меня стало то, что я наткнулся на небольшую компанию Bison Pumps, базирующуюся недалеко от Форт-Кент, штат Мэн (ПУТЬ на севере штата Мэн), которая производит действительно удобные ручные насосы.Эти насосы похожи на те, что использовали наши дедушки и бабушки, но они построены с гораздо большей точностью и работают намного лучше.

Почему важны ручные насосы

Здесь, в сельской местности Вермонта, как и везде в сельской местности, самая большая проблема при отключении электроэнергии часто — это доступ к воде. Живя вне досягаемости муниципальных систем водоснабжения, мы пробурили скважины с помощью погружных насосов для закачки воды в напорные резервуары в наших подвалах. Без электричества нет воды.Если эти колодцы не слишком глубокие, ручные насосы можно использовать в качестве резервного варианта откачки.

Вернувшись из штата Мэн, я узнал, что мой коллега из BuildingGreen, Тристан Робертс, который живет в автономном режиме, уже несколько лет пользуется насосом Bison Pump (см. Фото).

Он также рассказал мне о другой компании, Simple Pump, которая производит ручные насосы с 1999 года — того же года, когда была основана компания Bison Pump, — и их насосы, способные работать с большим статическим напором, высоко оцениваются в различных обзорах, которые я читал.

С любым из этих глубинных насосов в одной скважине можно разместить как стандартный погружной электрический насос, так и внутрискважинные компоненты ручного насоса.При обсадной трубе колодца диаметром 6 дюймов (наиболее распространенный размер) достаточно места для двух насосов, а часть насоса Bison или Simple, которая находится над землей, подходит прямо к обсадной трубе колодца, заменяя стандартный санитарный колпачок.

Эти ручные насосы популярны среди людей, живущих вне сети, но они также имеют смысл для тех из нас, кто подключен к электросети, кто хочет добиться большей устойчивости — кому нужен доступ к чистой питьевой воде (хотя и с небольшой работой) во время перебои в подаче электроэнергии.

Ручной насос от компании Simple Pump из Невады.Фото: Simple Pump

Использование Bison или Simple Pump

С насосом Bison или Simple в том же месте, что и обычный глубинный насос, вы могли бы использовать электронасос в нормальном режиме работы, но иметь резервную копию всякий раз, когда сеть не работает. Они могут поднимать воду с довольно большой глубины: работают до 200 футов статического напора с помощью Bison Pump и до 350 футов статического напора с помощью Simple Pump.

Чем глубже установлен насос, тем дороже установка и тем больше работы по перекачиванию воды.Обратите внимание, что колодец глубиной 350 футов часто имеет статический напор, который не такой глубокий. Другими словами, хотя скважина может быть пробурена до глубины 350 футов, уровень грунтовых вод может быть значительно выше этого — скажем, на 150 футов ниже. Статический напор — это глубина стоячей воды в колодце.

В холодном климате защиту от замерзания обеспечивает сливное отверстие, расположенное на глубине восьми или десяти футов ниже уровня земли. После использования вода из верхней части трубы стекает обратно в колодец, в то время как остальная часть трубы — ниже 150 футов или где-то еще — остается заполненной водой.Это означает, что как только вы начнете качать, вы получите воду после нескольких движений ручки насоса. Большая разница между этими двумя насосами и теми, которые использовали наши дедушки и бабушки, заключается в прецизионном фрезеровании деталей, благодаря которому они остаются в отличном состоянии в течение многих месяцев. (В этих старых насосах часто использовались кожаные втулки, через которые протекала вода, поэтому перед использованием их нужно было залить водой.)

И насосы Bison, и насосы Simple имеют фитинги для шлангов стандартного размера, поэтому вы можете присоединить шланг для питьевой воды для подачи воды в свой дом.Вы можете купить шланги для питьевой воды у поставщиков транспортных средств для отдыха; у них есть защитная пластиковая прокладка на внутренней стороне шланга для защиты питьевой воды от материала шланга (обычно ПВХ), который часто включает в себя стабилизаторы тяжелых металлов и пластификаторы вместе с самим ПВХ. (Однако не переезжайте через эти шланги, так как они могут повредить защитную облицовку.)

Добавление солнечной энергии к ручному насосу

Простой насос имеет хороший вариант использования небольшого двигателя постоянного тока на солнечной энергии, который может работать от солнечной энергии.Большинство глубинных электронасосов имеют высокую потребляемую мощность; Компания Simple Pump разработала вариант, в котором используется насос гораздо меньшего размера (1/5 лошадиных сил), который производит гораздо меньший поток воды, но является гораздо более доступным.

Доступный по цене двигатель постоянного тока Simple, который можно легко запитать от солнечно-электрической системы среднего размера. Фотография: Simple Pump.

Ограничения и цены

Ручные насосы

не будут работать во всех случаях — например, в местах, где уровень грунтовых вод составляет 500 футов, — но они могут быть отличным вариантом для многих сельских домов, у которых нет доступа к муниципальной воде.При относительно умеренной глубине (менее 150 футов) стоимость насоса, вероятно, составит от 1600 до 2000 долларов. Информация о стоимости доступна на сайтах компании.

Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc. и исполнительным редактором Environmental Building News. Чтобы быть в курсе его последних статей и размышлений, вы можете подписаться на его канал в Twitter .

Как это:

Нравится Загрузка …

Ручные водяные насосы: руководство • Вместо

«Так позвольте мне уточнить. Вы хотите, чтобы я вытащил электрический насос, чтобы вы могли вставить насос с ручным управлением ? »

Мы с мужем кивнули человеку, который пришел забрать наш сломанный электрический насос. Он почесал в затылке, на его щеках появилась забавная полуулыбка. «Вы знаете, большинство людей идут другим путем».

Идея ручной откачки воды в 21 веке на первый взгляд может показаться немного отсталой, но мы (как и многие другие поселенцы, фермеры и выживальщики) знали, что наличие системы, которая позволяла нам набирать воду только две руки и некоторое время могут иметь серьезные преимущества.

Fikri Rasyid / Unsplash

Ручные водяные насосы должны быть рассмотрены каждым, у кого есть скважина, управляемая электрическим насосом, и даже те, кто пользуется городской водой. Хотя водонапорные башни создают давление воды за счет силы тяжести, единственный способ, которым вода может попасть в башню, — это механическая перекачка.

И когда вы понимаете, что все, что нужно, — это длительное отключение электричества, чтобы отключить вашу подачу воды, держу пари, большинство из вас хотели бы иметь к ней доступ независимо от обстоятельств.Ручные водяные насосы — это один из способов повысить устойчивость вашего дома, независимо от его размера. Прочтите, чтобы узнать больше об основах того, что нужно, чтобы использовать небольшую силу руки, чтобы набрать воду.

Опции ручного ручного насоса

Мир немного изменился со времен Лоры Ингалл, когда она набирала воду из ведра на шкиве. Когда мы решили перейти на ручную подачу воды, мы обнаружили, что две компании действительно доминировали в наших поисках.

И Simple Pump, и Bison Pump — это well -основанные (простите за каламбур) предприятия по производству ручных насосов с солидной клиентской базой и большим опытом. Хотя есть и другие компании, предлагающие ручные насосы, нам понравилось, что и Bison Pump, и Simple Pump были произведены в США и казались относительно легко встроенными в нашу существующую скважину.

Как работают ручные насосы

Несмотря на то, что конструкция была модернизирована, все колодцы в основном работают одинаково.Просверлите отверстие в земле достаточно глубоко, чтобы добраться до водоносного горизонта, а затем найдите способ вывести воду на поверхность. Ручной насос на самом деле не сильно отличается от электрического, за исключением того очевидного факта, что воду вытягивают ваши руки, а не сеть.

Когда вы качаете ручку вверх и вниз, вы перемещаете шток и поршень внутри длинной трубы из ПВХ, которая опущена ниже уровня воды. Каждый раз, когда вы опускаете ручку, вода поднимается вверх, и каждый раз, когда вы позволяете ручке подниматься, насос опускается в воду, загружая себя для следующего толчка.

https://www.instagram.com/p/BaVC581F4Jl/

Для любопытных у Simple Pump есть хорошее объяснение каждой части и части их системы. Обе модели современных насосов хороши тем, что не требуют заливки и требуют минимального обслуживания. Например, вам нужно будет проверять всю систему, вероятно, каждые пять лет или около того.

Всепогодные ручные насосы

Ручные насосы должны работать в любое время года, если в них установлено что-то, называемое «сливным отверстием».Эта простая хитрость представляет собой просто отверстие, просверленное в трубе ПВХ ниже уровня мороза. После того, как вы закончите откачку, вода будет медленно вытекать, пока не достигнет равновесия, гарантируя, что сама труба никогда не замерзнет.

Как человек, который лично откачивал воду утром с 1 градусом, я могу гарантировать, что это позволяет использовать ручной насос при температурах значительно ниже нуля. Чтобы было ясно, мой насос работает зимой в Озарке, а не зимой на Аляске. Если вы находитесь в зоне с глубокой вечной мерзлотой, обязательно изучите ее перед установкой!

Как подключить ручной насос к современному дому

Когда вы устанавливаете ручной насос, вам решать, насколько автономным он должен быть.Вы можете выбрать, чтобы он был вашим основным источником воды, или вы можете использовать его в качестве резервного. Вы можете быть спокойны, зная, что установить ручной насос бок о бок с электронасосом вполне возможно, что обеспечит вам удобство и водную безопасность. Однако, если вы решите использовать ручной насос только в качестве резервного, вам нужно будет перекачивать немного воды через день или около того, чтобы убедиться, что система находится в хорошем рабочем состоянии.

Если идея с ведрами для ежедневного использования воды не для вас, можно также использовать ручной насос для повышения давления воды в доме.Не каждый ручной насос пригоден для внутреннего использования, поэтому обязательно изучите его! Используя эту систему, вы можете вручную перекачивать воду из колодца через шланг в напорный бак.

Связанное сообщение: Сбор дождевой воды: основы и почему вы должны начать сегодня

После этого резервуар может позволить воде течь из кранов в туалеты, поэтому большая часть вашего дома функционирует как «обычно». Закачка воды в напорный бак станет еще одной повседневной рутиной.

Стоимость ручного насоса

Трудно дать точную цифру, сколько вам будет стоить ручной насос. Общая стоимость зависит от глубины вашего колодца и от того, какую модель вы хотите.

Чем глубже скважина, тем дороже она будет, так как потребуется большее количество насосных штанг и сегментов труб. Кроме того, если вы еще не пробурили скважину, цена будет расти в геометрической прогрессии. На нашем участке мы выбрали колодец, который уже вырыли, и добавили в систему ручной насос.

Наша скважина была довольно глубокой, поэтому окончательная цена всей нашей системы составила немногим более 2000 долларов. Имейте в виду, что это не включает стоимость извлечения исходного колодца. Кроме того, мы сэкономили деньги, сделав установку самостоятельно.

На наш взгляд, это небольшая цена за постоянный, защищенный от непогоды доступ к нашей воде. Кроме того, нам понравилось, что мы должны разбираться в каждой части устройства и разбираться в ней во время установки. Это, безусловно, вселило в нас уверенность в том, что в случае неисправности мы сможем отремонтировать насос самостоятельно.

Ручной насос Глубина воды

Итак, на какую глубину вы можете вручную перекачивать воду? Ответ на этот вопрос полностью зависит от типа насоса, который вы решите установить. Мы выбрали простой насос, потому что он способен работать на глубине до 325 футов статического уровня воды. Глубина нашего колодца составляет почти 200 футов до статического уровня воды, так что это показалось нам лучшим выбором.

Перед тем, как установить какой-либо насос на своем участке, найдите время, чтобы узнать все характеристики своего колодца, чтобы сделать лучший выбор.Найти информацию о нашем колодце можно было только в том случае, если служба вышла и вытащила старый колодец для нас, поэтому вам, возможно, придется проделать довольно много работы, если информация не записана.

Можно ли пить воду с ручным насосом?

Это сложный вопрос, потому что он полностью зависит от вашего личного колодца, от того, насколько глубоко он был вырыт, что находится в окрестностях и какой метод используется для транспортировки воды. Когда-то давно колодезную воду, вероятно, можно было пить напрямую, не опасаясь заражения, но теперь вам нужно быть немного менее доверчивым и гораздо более активным, когда дело доходит до управления водой.

В целом, чем глубже вырыт колодец, тем безопаснее вода, но я бы все же рекомендовал проверить вашу личную колодезную воду, как только вы получите к ней доступ. Личные колодцы не контролируются и не охраняются такими агентствами, как EPA, поэтому ответственность ложится на ваши руки. К счастью, есть относительно дешевые комплекты, которые вы можете заказать для проверки воды самостоятельно, и есть множество служб, которые вы можете найти в Интернете, которые могут предоставить вам «табель успеваемости» о том, что находится в вашей воде.

В нашем доме вся вода, которую мы используем для питья и приготовления пищи, сначала проходит через систему фильтрации воды Berkey.Эти системы фильтрации получили мои самые высокие рекомендации, и если вы ищете способ обезопасить воду, я думаю, вы не найдете лучшего варианта.

Они не спонсируют меня и не платят мне деньги — я просто зависел от нашей системы Berkey в течение многих лет, и верная вещь работала без сучка и задоринки. По общему признанию, система фильтрации дорогая, но когда дело доходит до чего-то столь же важного для моей семьи, мы были более чем готовы отказаться от нескольких ночей, чтобы поесть и купить одежду из универмага, в пользу безопасной воды на десятилетия.

Советы в усадьбе с ручным насосом

Если вы изучаете ручные насосы, чтобы узнать, можете ли вы переключить свой дом или небольшую ферму на воду с ручной перекачкой, то вы так же увлечены собой — опора, как мы. Таким образом, у меня есть несколько советов и историй для тех из вас, кто готов отказаться от современности в пользу некоторой суетливой, накачанной вручную добра.

Во-первых, ничто не сделает вас более осведомленным об использовании воды, чем выкачивание ее самостоятельно.Чтобы полагаться на ручной насос, вы должны изменить свое мышление, когда дело доходит до использования воды.

Связанное сообщение: Жизнь вне сети: каково это на самом деле

Средний американец потребляет поразительные 80–100 галлонов воды в день. Такой расточительный и бездумный образ жизни невозможен с ручным насосом.

Мы видим в этом пользу.

Теперь, когда мы сделали переход, бывают случаи, когда вся наша семья из четырех человек использует только 15 галлонов в день.Что случилось бы с миром, если бы люди действительно отвечали за свою воду?

Paul Sableman / Flickr (Creative Commons)

А как насчет дня стирки, спросите вы? Или поить животных? Вот наш совет — не обязательно, чтобы ваш ручной насос был единственным источником воды для приусадебного участка. Если вы соедините ручной насос с системой отвода дождя, у вас будет больше воды, чем вы знаете, что делать. На нашем подворье дождевая вода идет на животных, стирку, купание, мытье посуды.Вода, которую набирают вручную, обычно используется только для питья и приготовления пищи.

Связанное сообщение: Как сделать самодельную дождевую бочку

Еще одна вещь, которая принесет пользу пользователю ручного насоса, — это несколько действительно хороших ведер. Мы используем пищевые 5-галлонные ведра практически для всего, что связано с водой в нашей усадьбе. Вы можете заказать их новыми или проверить свой местный Craigslist, чтобы вдохнуть новое применение в старые ведра пищевой промышленности. Я стираю в бывшем ведре для халапеньо (рад, что оно не оказалось на свалке)!

Вы можете подумать, что перекачка воды может быть для вас слишком большой, но, как и все остальное, вы можете привыкнуть к этому.Первую неделю мы использовали ручную помпу для ежедневного использования, признаюсь, я очень устал. Но теперь, когда у меня за плечами месяцы качать и таскать ведра, я стал намного сильнее, благодарнее и намного, намного менее расточительно. Лучше всего то, что никакое отключение электричества не может снова лишить меня воды.

Кто-нибудь из вас качает воду вручную? Или, если вы подумываете об установке ручного насоса, какие вопросы побудили вас сделать это? Позвольте мне знать в комментариях ниже!

Ручные насосы для глубоких скважин от Bison Pumps is Best Well Water Pump

Bison Pumps Ручные насосы для глубоких скважин — это ручные насосы высочайшего качества на рынке.Бестселлером Bison является стандартный насос для глубоких скважин, но существует несколько конструкций для различных настроек скважин.

Необходимый ручной насос для глубоких скважин зависит от типа подключения к скважине. Кроме того, имейте в виду, что для каждого ручного насоса для глубоких скважин требуются труба и шток, а также цилиндр. Все ручные насосы стандартно поставляются с отверстием в форме гриба для предотвращения образования вакуума, отверстием наверху для проводов и установочными инструментами, включая лопасть, инструмент для извлечения стержня и страховочный трос.

Bison Pumps Ручные насосы для глубоких скважин — это высококачественные ручные насосы для глубокой воды на рынке.Насос Bison Pump отличается непревзойденным качеством дизайна и конструкции. Корпус из нержавеющей стали гарантирует защиту от ржавчины и обеспечивает безопасную и незагрязненную воду.

В насосе Bison НЕТ ЗАЛИВКИ и ПЛАНОВОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. С пожизненной гарантией вы можете расслабиться, зная, что у вас всегда будет безопасный доступ к воде. Бестселлером
Bison является стандартный насос для глубоких скважин, но существует несколько конструкций для различных настроек скважин.

Что включено?

Ваша насосная система будет включать в себя головку насоса, а также трубу, шток и цилиндр.Все ручные скважинные насосы стандартно поставляются с отверстием в форме гриба для предотвращения образования вакуума, отверстием наверху для проводов и установочными инструментами, включая лопасть, инструмент для извлечения стержня, страховочную веревку и руководство пользователя. Кроме того, на все насосы Bison предоставляется пожизненная гарантия!

Установка с электронасосом

Да, Bison Pump можно установить в скважину, в которой уже есть погружной насос. Здесь есть несколько вариантов. В зависимости от настроек скважины провода могут выходить через основание насоса Bison или через боковую часть обсадной колонны с помощью Conduit El (продается компанией Bison).Внутри скважины насос Bison может быть установлен «в линию» с вашим погружным насосом (см. «Встроенный насос для глубоких скважин») или может быть установлен рядом с ним. Позвоните нам, и мы ответим на ваши технические вопросы и поможем определить, какой насос лучше всего подходит для вашей скважины. 1-800-339-2601

Какой насос мне подходит?

Необходимый насос зависит от подключения к скважине. Если обсадная труба устанавливается над землей, стандартный глубинный насос устанавливается сверху и ввинчивается в боковые стороны обсадной колонны.
Однако, если ваше соединение представляет собой плоскую поверхность, вам может потребоваться насос для глубоких скважин с плоским фланцем, который предназначен для установки на плоской поверхности, например, на бетонной плите.
Inline Deep Well Pump разработан для установки «в линию» с вашим погружным насосом. Колодезный насос предназначен для установки непосредственно на трубу, обычно используется на 2-дюймовых соединениях, но возможны и другие варианты.

Ручные насосы на весь срок службы

Bison manual well Pumps предлагает пожизненную гарантию на все сконструированные детали насоса.Мы можем это сделать, потому что ручной глубинный водяной насос настолько высокого качества, что Bison предоставляет пожизненную гарантию на каждый насос для каждого клиента. Изготовленный из нержавеющей стали вплоть до болтов, насос Bison рассчитан на всю жизнь!

Бизон — лучший

Bison Pumps — это ручной насос высочайшего качества на рынке. Дизайн продуман с большим вниманием к функциональности и эстетике.

Водонепроницаемое уплотнение корпуса уникально.Эргономичный дизайн ручки привлекателен и прост в использовании. Все ручные насосы для глубоких скважин, включая болты и подъемные штанги, изготовлены из нержавеющей стали.

Лучшие ручные насосы для мелких и глубоких скважин

В Южной Африке становится жарко, и когда становится жарко, нет ничего более приятного, чем долгий глоток холодной воды. К сожалению, из-за ненадежного электроснабжения и регулярного отключения нагрузки это не всегда возможно, особенно если ваш единственный источник воды — это глубокий колодец и погружной электронасос.

После множества жарких летних дней мы решили добавить в наш колодец ручной насос в качестве резерва на случай таких ситуаций. Их не так-то просто найти, хотя многие интернет-магазины утверждают, что имеют их в наличии.

Большинство ручных насосов предназначены для работы на глубине до 25 футов, только поэтому, поскольку статический уровень воды в нашем колодце составляет около 250 футов, найти доступную модель, которая могла бы справиться с такой глубиной, было немного похоже на поиск иголка в стоге сена.

Я также был полон решимости найти что-то, что было бы относительно легко установить и не требовало бы постоянного или дорогостоящего ремонта.(Ознакомьтесь с нашим руководством — Как установить ручной насос на колодец.)

После изучения бесчисленных отзывов клиентов, просмотра нескольких часов видеороликов на YouTube о том, как установить ручной насос, и проведения углубленного исследования самих продуктов , Я придумал пять вариантов для неглубоких колодцев и три подходящих для глубоких колодцев.

Наш лучший выбор

Водяной насос с герметичным верхом под давлением

Этот простой насос прост в установке и может всасывать воду с глубины до 20 футов.

Латунный цилиндр помещен в прочный чугунный корпус и производит примерно один галлон в минуту (GLM). Проверка Lehmans

Лучший ручной насос для неглубоких скважин Отзывы

Лучший в целом: водяной насос с герметичным верхом под давлением

Как функциональный Этот традиционный одноручный насос отличается привлекательным внешним видом и имеет латунную стенку цилиндра и шток, которые прочнее железа и способны прослужить вдвое дольше.

Проверить цены на Lehmans

Установка проста, хотя перед использованием необходимо заправить насос.Эта простая конструкция столь же эффективна сейчас, как и при появлении первых питчерных насосов более 200 лет назад.

Идеально подходит для автономной жизни, этот качественный водяной насос подходит для стандартной 1¼-дюймовой водосточной трубы и способен забирать воду с глубины 20 футов, хотя вам понадобится серьезная сила мышц, если вы хотите получить доступ к вода глубиной более 15 футов.

Эти насосные системы, изготовленные вручную в США, отличаются легкостью и устойчивостью к коррозии, а также имеют пожизненную гарантию.

Check On Lehmans

---

Лучшее для неглубоких скважин более 25 футов: Цепной насос Cincinnati Gem

Первоначально использовавшийся в Древнем Китае для доступа к подземным источникам воды, этот тип насоса использует тот же подход, что и водяная мельница, собирая воду на тарелках , вытягивая его через трубку на поверхность перед тем, как поместить в желоб или контейнер.

Проверить цены на Lehmans

Сочетая современные материалы с древним методом, насос Cincinnati Gem Chain может поднимать воду с глубины 30 футов со скоростью около 5 галлонов в минуту.

Немного дороже, чем наш лучший выбор, этот насос поставляется без необходимой цепи, ковшей или трубки, поэтому эти дополнительные компоненты увеличат ваши затраты на установку.

Проверка Lehmans

---

Лучший бюджетный ручной насос для скважин до 10 футов: Всасывающий насос TBVECHI

Этот ручной насос имеет элегантный дизайн, но подходит только для забора воды на глубину до 10 футов, поэтому важно знать глубину перед покупкой. Конструкция из нержавеющей стали и простота установки делают его привлекательной альтернативой более дорогим моделям.

Проверить цены на Amazon

Было бы неплохо заменить крепежные винты, которые крепят ручку насоса к корпусу, прежде чем вы начнете процесс установки, и избавите себя от необходимости сделать это через месяц или около того.

Точно так же кожаная чаша внутри корпуса насоса не самого лучшего качества и может потребовать более регулярного обслуживания, чем более дорогая модель.

Тем не менее, по цене TBVECHI — легкий, но эффективный вариант, который хорошо работает в качестве резервного, даже если это не самый качественный ручной насос на рынке.

Проверка на Amazon

---

Самый доступный насос для неглубоких скважин до 25 футов: ручной цистернный насос Green Hand

Другой пример более традиционных и распространенных ручных насосов, этот цистерный насос способен забирать воду с расстояния до 25 футов, поэтому , работает в неглубоком колодце так же эффективно, как и в цистерне.

Корпус насоса из чугуна и алюминиевые детали делают его прочным, а элегантный дизайн делает его достаточно простым как для установки, так и для ремонта.

Проверить цены на Lehmans

Разработанный для стандартной водосточной трубы диаметром 1 ¼ ”, традиционный дизайн означает, что запасные части легко доступны и доступны по цене.Максимальная скорость потока составляет около 5 галлонов воды в минуту (GPM), чего достаточно для обслуживания стандартного частного дома.

Check On Lehmans

---

Лучший насос для ежедневного использования в тяжелых условиях: Насос для неглубоких скважин из нержавеющей стали Bison

Как и все насосы Bison, этот насос для неглубоких скважин из нержавеющей стали изготовлен вручную из материалов высочайшего качества. Разработан для забора воды с глубины до 25 футов по вертикали со средней скоростью потока примерно 4 ½ галлона в минуту.

Проверить цены на Amazon

Его можно установить рядом с существующим электрическим насосом в качестве резервного или использовать в качестве единственного источника воды.Бессвинцовый и морозостойкий насос с качественными деталями, включая головку насоса из нержавеющей стали 304 и латунные фитинги.

Простой в установке, прочный и покрытый пожизненной гарантией, если вы хотите что-то, что будет выглядеть достойно и выдерживать дистанцию, это, безусловно, ваш лучший вариант, хотя вы можете найти высокую цену немного дешевле — положить.

Проверить на Amazon

---

Лучшие отзывы о ручных насосах для глубоких скважин (более 25 футов)

Лучшие в целом: Ручной насос для глубоких скважин из нержавеющей стали Bison

Насосы Bison — это Ferrari в мире ручных насосов, производящие высококачественные извлечения воды из колодцев глубиной до 300 футов по вертикали.

Чем глубже статический уровень воды, тем сложнее будет ее перекачивать, поэтому, если вы собираетесь набирать воду с высоты 200 футов или более, будьте готовы нарастить мышцы в процессе.

Проверить цены на Lehmans

В этом простом насосе используются высококачественные материалы для создания практически небьющейся системы. Он не требует заливки, обслуживания минимален, и он может перекачиваться либо в резервуар под давлением, либо в шланг, в зависимости от вашей установки.

Установка немного сложнее, чем в случае модели с неглубоким колодцем, но в Интернете доступны подробные инструкции по установке, которые помогут вам в этом процессе.Усовершенствованный дизайн означает, что он не замерзнет зимой, а пожизненная гарантия обеспечивает безопасный и долгосрочный доступ к воде.

Это идеальный насос для серьезных выживальщиков и преданных сторонников.

Check On Lehmans

---

Лучше всего для тяжелых условий эксплуатации: Глубокий скважинный силовой насос двойного действия

Эта универсальная, но простая конструкция существует уже много веков и остается одной из самых популярных моделей даже сегодня. Благодаря цилиндру двустороннего действия он качает воду как вверх, так и вниз, облегчая работу оператора и обеспечивая более равномерный поток воды.

Проверить цены на Lehmans

Достаточно универсальный для использования как в неглубоких, так и в глубоких скважинах, он также может быть адаптирован для работы с ветряной мельницей.

Хотя эта модель дешевле, чем насос Bison, для ее установки потребуются дополнительные детали. К ним относятся подъемный цилиндр, трубопровод и насосная штанга, так что вы можете в конечном итоге заплатить за этот насос примерно столько же, сколько за превосходную модель из нержавеющей стали от Bison.

С другой стороны, его функциональность и широкий спектр применения делают его рентабельным сельскохозяйственным оборудованием.

Проверка Lehmans

---

Лучший бюджетный насос для глубоких скважин: головной насос ветряной мельницы большой мощности

Подобно силовому насосу двойного действия выше, это на самом деле насос для неглубоких скважин с возможностями глубоких скважин, хотя он и не имеют диапазон Зубр или силовой насос.

Проверить цены на Lehmans

Разработан для нормальной работы в колодце глубиной до 20 футов, его можно использовать для забора воды на глубине 100 футов, хотя для более глубоких установок рекомендуется использовать обратный клапан или ветряную мельницу.

Эта модель поставляется со всем необходимым для установки насоса, включая головку насоса, латунный цилиндр, отводную трубу и шток. Этот высококачественный насос с чугунной арматурой и латунной арматурой рассчитан на длительный срок службы.

Несмотря на то, что он спроектирован как автономный ручной насос, если вы выберете немного более дорогую 6-дюймовую заглушку колодца со смещением, вы можете установить этот ручной насос вместе со своим существующим электрическим насосом для аварийного использования.

Однако если вы планируете использовать его в качестве основного источника воды, можете быть уверены, что он разработан для использования в любых погодных условиях и полностью устойчив к замерзанию.

Check On Lehmans

---

Зачем нужен резервный ручной насос

Если вы полагаетесь на частную систему для стирки, приготовления пищи и питьевой воды, это означает, что вы также зависите от электричества.

Даже если вы живете самостоятельно и используете солнечные насосы, месяц пасмурных дней может оставить вас без воды.

Точно так же перебои в подаче электроэнергии обычны в сельской местности, но ручной насос может устранить эти неудобства и защитить систему водоснабжения от стихийных бедствий.

Самый распространенный тип ручного насоса — это ручной всасывающий насос, который всасывает воду из колодца.

Вы не можете перекачивать воду этим методом, если ваш статический уровень воды превышает 22 фута. Вместо этого насосы для глубоких скважин выталкивают воду, а не всасывают ее.

Всасывающие насосы обычно дешевле ручных насосов для глубоких скважин, их проще и дешевле устанавливать.

Большинство погружных насосов для глубоких скважин имеют тяжелые компоненты, которые требуют профессиональной установки.

Что нужно знать при покупке ручного насоса

Следующая информация имеет решающее значение для покупки правильного насоса для ваших нужд:

Использование

Планируете ли вы использовать ручной скважинный насос в качестве заднего насоса? готовы приобрести скважинный насос с электроприводом, или вы планируете использовать его в качестве основного или единственного источника воды?

Расход насоса

Более высокий расход насоса имеет решающее значение, если вы используете его в качестве единственного источника. Рекомендуемая скорость потока будет около 5 галлонов в минуту для стандартного домохозяйства, но выше, если вы также используете воду для домашнего скота.

Глубина скважины

Знание глубины вашей скважины имеет решающее значение для получения правильного продукта. Также важно перед покупкой проверить максимальный статический уровень воды в автономных ручных насосах.

Я обнаружил, что многие розничные торговцы ошибочно классифицируют насосы как подходящие для глубоких колодцев, хотя на самом деле они могут получить доступ только к воде глубиной 25 футов. Некоторые могут подняться до 30 футов одним толчком, но они определенно не смогут преодолевать глубины 100 и более.

Нужна ли заливка ручным насосам?

Большинство насосов нуждаются в заливке перед первым использованием, даже если это самовсасывающие модели, хотя Bison утверждает, что их насосы этого не делают.Это связано с тем, что при движении ручки вниз воздух вытесняется, и заправка становится ненужной.

Даже если выбранный вами насос нуждается в заливке, это не имеет большого значения и займет всего несколько минут.

Как заправить кувшинный насос?

Чтобы заправить стандартный кувшинный насос, налейте воду в верхнюю часть насоса, пока она не вытечет из носика. Дайте кожаной присоске пять минут, чтобы она впитала воду и набухла настолько, что коснулась стены. Теперь прокачивайте ручку несколько раз, чтобы заполнить всасывающую трубу водой.Теперь ваша помпа заправлена. (Также см., Как заправить скважинный насос.)

Каковы недостатки ручной откачки?

Даже высококлассный насос требует от вас серьезной силы мышц, чтобы набирать воду, поэтому вы должны быть готовы инвестировать необходимое время и энергию.

Фильтрация может быть проблемой для ручных скважинных насосов, а некоторые даже заявляют, что они не подходят для питьевой воды. Со многими ручными насосами пользователи полагаются на систему фильтрации всего дома, которая очищает воду после откачки.

Насосы низкого качества требуют регулярного технического обслуживания, что часто осложняется отсутствием деталей. Техническое обслуживание насоса часто является более сложной задачей, чем установка, поэтому покупка качественной насосной продукции может в значительной степени устранить этот недостаток.

На какой глубине будет работать ручной насос?

Насосы для неглубоких скважин могут иметь доступ к воде на глубине до 25 футов, в то время как ручные насосы для глубоких скважин могут эффективно работать в скважинах со статическим уровнем воды до 325 футов.

Может ли ручной насос работать при отрицательных температурах?

Лучшие ручные насосы устойчивы к замерзанию и будут эффективно работать независимо от погоды.

Стоит ли покупать бюджетный ручной насос?

Хотя может возникнуть соблазн выбрать более дешевую модель, они часто требуют регулярного обслуживания, что делает их трудоемкими и более дорогими в долгосрочной перспективе.

Более разумно инвестировать в качественный насос с приличной гарантией, чем тратить время на установку низкокачественного насоса, который в конечном итоге вы будете сливать, заливать и ремонтировать, а не использовать.

Насосы из нержавеющей стали долговечны и надежны, хотя некоторые бюджетные насосы можно быстро и легко модернизировать во время установки, чтобы продлить срок их службы.

Заключение

В качестве резервного решения для тех случаев, когда ваши электрические или солнечные насосы выходят из строя, ручной насос не имеет себе равных.

Мы поставили наш три года назад и с тех пор без проблем использовали его не реже одного раза в месяц. Я не уверен, что хотел бы полагаться на него как на единственный источник воды, но я вижу преимущества. Его легко установить и использовать, и он является отличным способом придать тонус верхней части тела.

Более того, вода, которую вы перекачиваете собственноручно, почему-то вкуснее сладкой воды из горного источника, даже несмотря на то, что это та же самая, слегка солоноватая вода, которую производит погружной насос.

Надоело готовиться к катастрофе? Теперь вы знаете, какой уровень водной безопасности могут обеспечить лучшие ручные колодезные насосы, и я думаю, что вы должны.

Лучшие ручные насосы для вашего колодца (глубокого или мелкого) * The Homesteading Hippy

Первым реальным признаком того, что в моем доме наступила зима, был такой же день, как и любой другой. Низкие температуры сохранялись, и на горизонте прогнозировался снег. Но признаком зимы было не столько приход снега и похолодание, сколько отсутствие воды из крана.

После короткой прогулки я вернулся домой и быстро понял, что низкие температуры замерзли где-то на линии, пока меня не было. На этот раз это было прямо у скважинного насоса.

И это была моя вина. Я не включил надежную лампочку, которая держит насосную станцию ​​выше нуля. Через несколько минут, используя фен, мне удалось разморозить трубы в достаточной степени, чтобы восстановить нормальный поток.

На этот раз мне повезло. В следующий раз меня может не быть.

В этой статье мы поговорим о , одном из лучших ручных насосов для глубоких и мелководных скважин .Но сначала давайте немного поговорим о том, зачем он вам нужен.

Зачем нужен ручной скважинный насос

Большинство людей полагаются на то, что их скважинный насос достаточно хорош, чтобы прослужить десятилетия. Но из-за длительного отключения электроэнергии некоторые могут остаться без колодца.

Генераторы и резервные источники питания могут помочь в качестве временной остановки до восстановления электроснабжения, но скважинные насосы потребляют значительный объем энергии и не являются автоматическими, когда речь идет о резервном питании.Большинство из них зашиты.

Наличие запасного источника воды критически важно для усадьбы. В большинстве случаев скважинные насосы выходят из строя из-за экстремальных погодных условий, длительных отключений или плохого обслуживания. Единственный способ не допустить, чтобы такая неисправность повлияла на ваши повседневные потребности, — это иметь ручной ручной насос.

Другой сценарий — отключение энергосистемы или даже авария из-за ЭМИ. В таких случаях вы можете быть уверены, что ваш ручной насос продолжит работать, потому что он вообще не нуждается в электричестве.

Ручные ручные насосы могут работать вместе с насосами с приводом и обеспечивать более медленную, но эффективную подачу воды. Некоторые системы могут работать в соответствии с существующими насосными системами, поэтому вода все еще может поступать через краны и арматуру.

Как они работают

Ручные насосы используются во всем мире и поднимают небольшие объемы воды за раз. Вода всасывается при движении вниз длинной ручки, установленной наверху.

При ходе вверх плунжер возвращается в исходное исходное положение.Ряд простых клапанов предотвращает стекание воды обратно в колодец, используя принцип вакуумного всасывания.

Скорость потока можно увеличивать в зависимости от хода, диаметра трубы и глубины. И хотя многие конструкции произошли от насосов эпохи промышленной революции, есть несколько вещей, которые следует учитывать перед покупкой ручного насоса для дома.

Что искать в скважинном насосе

Качество строительства

Для низкокачественного насоса вам нужно найти высококачественные материалы — независимо от марки.Отраслевые стандарты превратились в нержавеющую сталь по очевидным причинам, но в некоторых насосах по-прежнему используются пластиковые компоненты, которые со временем могут стать хрупкими и снизить эффективность насоса в случае глубокого замерзания или землетрясения.

Расположение производителя

Я большой сторонник покупки на месте. Поэтому, когда дело доходит до колодезного насоса, подходящего для вашего региона, лучше всего искать производителей, которые работают в той же климатической зоне, в которой вы находитесь.

Таким образом, вы узнаете, выдержит ли ваш скважинный насос экстремальные жары, холода, коррозию и типы стихийных бедствий, типичных для вашего региона.Некоторые насосы могут нормально работать в тропических зонах, но отказывать в арктических условиях.

Глубина вашего колодца

Лучше всего проконсультироваться с гидрологом в вашем регионе или найти водную ведьму, умеющую определять местоположение и глубинную съемку вашего колодца. Некоторые колодцы с ручными насосами предназначены для работы рядом с существующими колодцами с механическим приводом, но вам необходимо убедиться, что ручной насос может работать на той же глубине.

Насосы для неглубоких скважин немного дешевле, но будут бесполезны, если не достигнут источника воды.Автономные ручные насосы могут подключаться к пружинам или карманам неглубоких колодцев и служить второстепенным ресурсом без подачи электроэнергии на площадку.

Ремонтопригодность и гарантия

Как и любое другое приспособление в доме, при выборе помпы внимательно изучите варианты гарантии. Механическое устройство может прослужить весь срок службы, но если запчасти трудно достать или производитель выкуплен, вы можете купить другой насос, чтобы заменить его, если не можете отремонтировать его самостоятельно.

Удобство обслуживания связано с дизайном и функциями. Чем элегантнее или сложнее элементы, тем сложнее их отремонтировать или заменить.

Рекомендации по проектированию

Наряду с удобством обслуживания важно учитывать дизайн. Чем базовее конструкция, тем функциональнее и долговечнее будет насос. Но если насос является приспособлением в саду для любителей и не предназначен для выживания, более элегантный дизайн все равно подойдет.

Более длинные ручки уменьшают силу, необходимую для накачки, и наоборот, для более коротких ручек. Также важно определить, может ли насос работать вместе с существующим насосом или для этого потребуется специальный колодец.

Существует два основных конструктивных соображения, которые определяют нужный тип ручного насоса — глубокий колодец или неглубокий колодец. Насосы для глубоких скважин более дорогие и могут забирать воду с глубины нескольких сотен футов под землей. Насосы для неглубоких скважин или насосы для цистерн предназначены для забора воды из источников, находящихся на глубине менее 20 футов под землей.

Простота установки

Некоторые ручные скважинные насосы могут использовать существующую инфраструктуру вашего скважинного насоса с приводом и могут быть установлены быстро без дополнительной помощи. Другим может потребоваться дополнительная помощь, сверление или компоненты для завершения установки.

После того, как вы найдете насос, который соответствует вашим потребностям, обязательно подумайте, что нужно для того, чтобы иметь готовую полную систему. Это еще одна причина, по которой покупка на местном или региональном уровне имеет смысл: вы можете позвонить и задать вопросы, чтобы убедиться, что вы получаете нужное оборудование.

Если самостоятельная установка не рекомендуется, вы можете подумать о том, чтобы иметь под рукой оборудование и согласовать установку с плановым обслуживанием скважинного насоса. Если вы не уверены, обратитесь к производителю, чтобы узнать цену на систему, которая будет работать лучше всего, и какие варианты установки доступны.

Расход

Расходы могут различаться и могут иметь большое значение для выбранного вами типа насоса. Если вы намереваетесь иметь запасной насос для поения скота в дополнение к вашим личным потребностям, вы можете найти насос с максимальным потоком или насос для общественной скважины.Если вы планируете расходовать всего несколько галлонов в день, насос с меньшим расходом может помочь сократить расходы.

Сравнительная таблица

— Верхний насос

Глубокие Скважинные насосы

Марка	Модель	Максимальная глубина	Поток	Строительство	Типовой проект	Гарантия
Насосы Bison	Стандартный глубокий колодец	300 ’	20 унций./Инсульт	304 нержавеющая сталь	Элегантный и практичный	Продолжительность жизни
Простой насос	Простой насос (с ручным управлением)	325 ’	5 галлонов / мин.	Нержавеющая сталь	Практичный без излишеств	50-летний
Flojak	Flojak Plus	150 ’	10 галлонов./ Мин.	Нержавеющая сталь	Насос с Т-образной ручкой	2 года
Ручной насос Lehman	(не морозостойкий!)	225 ’	39-15 унций / ход (зависит от размера цилиндра)	Чугун	Элегантный и деревенский	1 год

Сравнительная таблица — верхняя часть

Мелкая скважина Насосы «Кувшин»

Марка	Модель	Максимальная глубина	Поток	Строительство	Типовой проект	Гарантия
Бизон Насосы	1900 г.	25 ’	19 унций./Инсульт	304 нержавеющая сталь	Элегантный и практичный	Продолжительность жизни
Простой насос	Простой насос (с ручным управлением)	325 ’	5 галлонов / мин.	Нержавеющая сталь	Практичный без излишеств	50-летний
Flojak	Флочак «Оригинал»	100 ’	10 галлонов./ Мин.	ПВХ	Насос с Т-образной ручкой	2 года
Lehman’s	Ручной водяной насос цистерны с закрытым носиком	20 ’	9 унций / инсульт	Чугун / Латунь	Деревенский	1 год

Первые впечатления

Насосы Bison

Дизайн и эффективность этих насосов сложно превзойти.Рейтинг потока воды и глубины на высшем уровне, и очевидно, что стиль был важным фактором.

Насос рассчитан на максимальную эффективность без ущерба для традиционного внешнего вида и современного стиля из матовой нержавеющей стали. Это что-то вроде спортивной машины в том смысле, что она заслуживает некоторого времени на открытом воздухе.

Простота установки, универсальность, ограниченная привлекательность и климатические условия встроены, поэтому сразу же возникает меньше проблем. Кроме того, пожизненная гарантия со временем избавит вас от лишних забот.Однако это может оказаться излишним, если вы сможете только впечатлить домашний скот палками. Цена немного выше, чем у конкурентов, но с первого взгляда вы получаете то, за что платите.

Простой насос

Долговечность и производительность этих насосов трудно игнорировать. Объем воды, практичность и простой дизайн понятны любому хозяину дома. Если детали выходят из строя и до замены остаются несколько дней или недель, легко увидеть, что компоненты можно заменить, приложив немного базовых механических навыков.

Это свидетельство эффективности работы в холодную погоду и удовлетворяет потребности любого поселенца, которому нужна производительность, несмотря ни на что. Большинство ручных насосов экранированы в насосной станции, поэтому каждая унция конструкции сосредоточена на функции.

Номинальная глубина больше, чем у Bison, а скорость потока близка в зависимости от того, сколько ходов требуется для заполнения 5-галлонного ведра. Версия на солнечной энергии доступна на их веб-сайте. Здесь нет сравнений с мелкими скважинами, но отсюда следует, что даже лучшая производительность может быть достигнута при меньшей вертикальной деформации.

Flojak

Конструкция этого насоса отличает его от традиционного одноручного насоса благодаря Т-образной рукоятке. И при этом вполне возможно, что для достижения больших объемов намного быстрее потребуется меньше работы. Фактически, в два раза больше, чем у простого насоса и, возможно, у Bison.

Конструкция позволяет пропускать больше воды, но ее глубина значительно ограничена. Любые глубокие скважины (более 150 футов) будут перегружать насос сверх его максимального значения. Это может ограничить возможность некоторых покупателей максимально использовать насос и отпугнуть их к другим брендам.

Но трудно упустить их потенциал производительности с более мелкими скважинами, цистернами и резервными средствами для аварийного водоснабжения. Наряду с ценой, если у вас есть усадьба с ограниченным бюджетом. Система с неглубоким колодцем имеет ручку из ПВХ вместо нержавеющей стали, поэтому убедитесь, что вы выбрали правильную модель, и помните о своих потребностях в защите от замерзания.

Lehman’s

Дизайн и привлекательность этих насосов соответствуют давним традициям ручных насосов. Насосы для глубоких и неглубоких скважин сохраняют рустикальный вид с чугунными приспособлениями, которые, без сомнения, выдержат испытание временем.

Годовая гарантия — это немного, но легко увидеть, что модели, доступные в Lehman’s, вероятно, прослужат дольше конкурентов при правильных условиях. Определение размера системы и заказ нужных деталей имеют решающее значение, и для этого может потребоваться немного индивидуальной беседы по телефону по сравнению с простым онлайн-комплектом.

Скорость потока немного меньше, чем у конкурентов, а глубина средняя. Также доступны несколько вариантов ветряных мельниц. Следует учитывать некоторые моменты защиты от замерзания, которые могут помешать некоторым покупателям.Но для большинства применений эти конструкции созданы, чтобы добавить характер любой старой усадьбе и работать с усердием.

Последние мысли

При взгляде на ручной насос для колодца легко получить немного шока. Но имейте в виду, что резервная копия вашего колодца может быть спасительным вложением для вашей семьи, вашего сада и вашего скота.

Ищете ли вы высококачественный насос, чтобы похвастаться перед соседями, или последний источник выживания, вам нужно провести исследование и выбрать подходящий инструмент для работы.

ИЩЕТЕ ОДИН ИЗ ЭТИХ НАСОСОВ? ПРИКЛЮЧИТЕ ЕГО НА ПОЗЖЕ, ЧТОБЫ ВЕРНУТЬСЯ К ЭТОМУ И СДЕЛАТЬ ПРАВИЛЬНЫЙ ВЫБОР, КОГДА ПОЛУЧИТЕ ЕГО:

Д. Райан Буфорд — профессионально подготовленный писатель и журналист из Тихоокеанского Северо-Западного региона США. В настоящее время он ведет еженедельное прямое радио-шоу «Следующее поколение» на канале Prepper Broadcasting Network, посвященное воспитанию детей и подготовленности.

Как защитник мира готовности и посадки, Райан оставил успешную, быстро развивающуюся городскую работу для более устойчивой жизни среди фермерских полей, дикой природы и семьи.Помимо того, что он ведет самодостаточную жизнь, он пишет как фрилансер, ведет блог и журнал на www.dryanbuford.com.

Как сделать собственный ручной водяной насос

Вы когда-нибудь хотели чего-то действительно плохого, но как бы вы ни искали, вы просто не могли найти то, что соответствовало бы вашему бюджету. Дело в точке. Сколько себя помню, мне нужен был старый добрый ручной водяной насос для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не выставлялись на продажу.Бах вздор, но если домашний мастер чего-то сильно хочет, ему остается только сделать это. Правый 😉

Творчество не ждет идеального момента. Он создает свои собственные идеальные моменты из обычных. Брюс Гаррабрандт

Довольно круто на мой скромный взгляд. И все началось с этого чертежа, нескольких труб из ПВХ и насадок.

Так что, если вы тоже ищете такую ​​и просто не можете расстаться с большим количеством мула, вот руководство DIY, чтобы сделать свои собственные и правильно подготовить трубы из ПВХ к покраске.

Что нужно для изготовления искусственной ручной водяной помпы

Для изготовления водяного насоса понадобится:

• 2 заглушки с внутренней резьбой 110 мм (4 3/8 ″)
• 1 переходник на 90 градусов
• Торцевой переходник от 50 до 40 мм (2 ″ x 1 1/2 ″)
• Санитарный ПВХ соединение 110 мм x 50 мм (4 3/8 ″ x 2 ″)
• Цемент или клей ПВХ
• Труба ПВХ 40 мм (1 1/2 ″)
• Труба ПВХ 50 мм (2 ″)
• 110 мм (4 3/8 ″) Труба ПВХ

Мы используем трубы из ПВХ во многих наших проектах DIY, и у нас всегда есть запасные части.Для тех вещей, которые немного более «специализированы», например, перекрестка, я люблю ходить в Plumb-It здесь, в Centurion. У них есть сумасшедшая крутая продавщица, которая просто носится по полкам в поисках того, что я ищу, и не смотрит на меня с таким взглядом: «Ты хочешь делать ЧТО !!!» 😀

Вам также понадобится

• Наждачная бумага с зернистостью 100 и ацетон
• Черная пластиковая аэрозольная краска
• Резьбовая планка M10 и шайбы, подходящие для установки
• Деревянные обрезки
• Ржавые гайки и болты
• Сверло, кольцевая пила и ручная пила

Как сделать искусственный ручной водяной насос с трубками из ПВХ

Перво-наперво нам нужно подготовить и отрезать трубы и фитинги для нашего ручного насоса.Мне нравится делать большую часть подготовительных работ перед резкой труб, поскольку ПВХ может быть немного сложно покрасить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и придать им небольшую шероховатость. Вы можете обнаружить, что на вашей фурнитуре есть маркировка, которую тоже довольно легко стереть.

Обязательно отшлифуйте все укромные уголки и трещины. После придания шероховатости всем битам протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшей адгезии краски и избавляет от пыли и масляных остатков.

На этом этапе трубы ПВХ готовы к покраске. Всегда используйте аэрозольную краску для пластика. Мне нравится использовать Rust-Oleum, потому что у них очень много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины хранят их в нашем магазине. Так что используйте бренд, который подходит вам, если на банке написано «работает на пластике» 😉

Мы немного покрасим их, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы сделать ручной насос.

Резка труб из ПВХ

Наша искусственная ручная помпа имеет высоту 30 см (11 3/4 ″), исключая рукоятку помпы, общая длина которой составляет 43 см (17 ″). Вы можете изменить размеры, указанные ниже, если хотите, чтобы ваш был выше. Для водяного насоса и излива я разрезал трубы ПВХ следующим образом:

• Излив воды
  • Труба ПВХ 40 мм (1 1/2 ″) — отмерьте и отрежьте кусок 1 x 50 мм (2 ″)
  • Труба PVC 50 мм (2 ″) — отмерьте и отрежьте 1 x 50 мм (2 «) кусок. Если вы хотите удлинить водослив, отрежьте трубу из ПВХ на 50 мм (2 дюйма) длиннее.
• Корпус ручного насоса
  • Трубка ПВХ 110 мм (4 3/8 ″) — отмерьте и отрежьте 2 части по 30 мм (1 2/8 ″). Измените это, если хотите, чтобы ваш ручной насос был выше.

Собираем части вместе — дозатор воды

Носик для воды состоит из 4 частей, как показано ниже:

• Угловой переходник на 90 градусов
• Торцевой переходник — 50 мм x 40 мм (2 ″ x 1 1/2 ″)
• Кусок 50 мм (2 ″) трубы из ПВХ 40 мм (1 1/2 ″)
• 50 кусок 50 мм (2 дюйма) трубы ПВХ

мм (2 ″)

Вставьте переходник раструба в один конец изгиба под углом 90 градусов и с помощью ПВХ-цемента или клея приклейте внутрь кусок трубы диаметром 40 мм (1 1/2 ″).Приклейте кусок трубы диаметром 50 мм к другому концу переходника.

Собираем детали вместе — корпус насоса

Корпус ручного водяного насоса состоит из:

• 2 куска 30 мм (1 2/8 ″) трубы из ПВХ 110 мм (4 3/8 ″)
• Санитарный Т-образный переходник из ПВХ 110 мм x 50 мм (4 3/8 ″ x 2 ″)
• 2 x торцевые заглушки с внутренней резьбой 110 мм (4 3/8 ″)

На торцевых заглушках есть забавные маленькие ручки, которые облегчают включение и выключение. Мне не нравился ручной водяной насос с ручкой, поэтому я сначала снял их с помощью плоскогубцев.Просто отрежьте и крутите.

Маленькие шрамы, оставшиеся после «операции на ручке», можно отшлифовать наждачной бумагой с зернистостью 100.

Собрать корпус помпы тоже довольно просто. Приклейте 30-миллиметровый (1 2/8 ″) кусок 110-миллиметровой (4 3/8 ″) трубы из ПВХ (эти кольца вы можете видеть ниже) в заглушку с внутренней резьбой.

Мы превратим ручной насос в водный элемент, как только это будет сделано, поэтому нам сначала нужно было проделать отверстие в одной из заглушек с внутренней резьбой. Вы можете пропустить этот шаг, если собираетесь использовать свой только как элемент сада.

Прикрепите заглушку-заглушку к обоим концам санитарной Т-образной ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как показано на рисунке ниже.

Распылите на насос черную аэрозольную краску или грунтовку, специально предназначенную для пластика. Лучше всего нанести несколько легких слоев и дать каждому слою как следует высохнуть, прежде чем наносить следующий.

Добавление механизма искусственного ручного насоса

Rightyo, корпус помпы практически готов. Пора сделать ручку помпы.Мы обсуждали возможность изготовления металлической ручки, но это оказалось немного больше, чем наш бюджет мог выдержать (это не каламбур 😉). Поэтому мы просто вырезали ее из куска дерева с помощью лобзика.

Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести ей несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. У нас около 14 см в длину. Добавьте гайку на один конец стержня с резьбой.

Первоначальный эскиз явно требовал «большой гайки» с обеих сторон ручки 😀 Итак, муженек вырезал два винта (да, я знаю, что часто путаю гайки с винтами), и они были приклеены на место.

Чтобы прикрепить ручку к водяному насосу, просверлите отверстие достаточно большого размера, чтобы резьбовой стержень вошел в стопорный колпачок вверху. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить гайки и винты для более аутентичного вида.

Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на резьбовой планке к шайбе.

Для этих насадок на боковой стороне ручки мы использовали мешалки для краски и вырезали им небольшую округлую форму с помощью лобзика.

Они были приклеены и навинчены на ручку, чтобы удерживать их на месте.

Добавление металлического знака патента

Почти готово. Следующий шаг совершенно необязателен. Казалось, что искусственный ручной водяной насос нуждался в еще одной крохотной детали, чтобы завершить образ. Небольшой металлический знак.

Он вырезан из пустой жестяной банки и проштампован вручную с помощью набора для штамповки металла.Чтобы закрепить знак, мы отметили, куда он должен идти, и прикрепили его заклепками.

И все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и другими ржавыми деталями.

Мы превратили наш искусственный ручной водяной насос в водное сооружение, и вы можете получить это руководство здесь. А пока вот другой взгляд.

А со стороны …….

Эта ручка в виде головастика выглядит довольно аутентично 😉 Мне бы очень понравилась металлическая, но мы стараемся обойтись тем, что у нас есть.

Краска тоже держалась очень хорошо, так что вся эта подготовка того стоила.

Если идея вам понравилась, не забудьте закрепить ее на потом.

Как вы думаете? Вы бы сделали такой для своего сада, если не нашли настоящую вещь?

А, и если вы ищете кое-что из того, что мы использовали, мы вам поможем Раскрытие: Переход по ссылкам ниже означает, что мы можем получать комиссию от Amazon.
