Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выхода из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Читайте также:

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Читайте также:

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данной системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Читайте также:

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

1. Сеть 220/380В в дом заведена через силовой вводный щит.
2. Продолжительная суммарная потребляемая мощность более 3кВт.
3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
2. Электропровод заведен под землей через внешний щит.
3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Читайте также:

Готовим инструмент.

Нам понадобится в обязательном порядке:

1. Сварочник.
2. Электродрель с сверлами (сверлить отверстия под болты).
3. Болгарка (затачивать колья, резать металл).
4. Перфоратор (заводить заземление в дом и для других работ).
5. Наточенная штыковая лопата.
6. Тяжелая кувалда.
7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Читайте также:

Ход работ

Копаем траншеи.

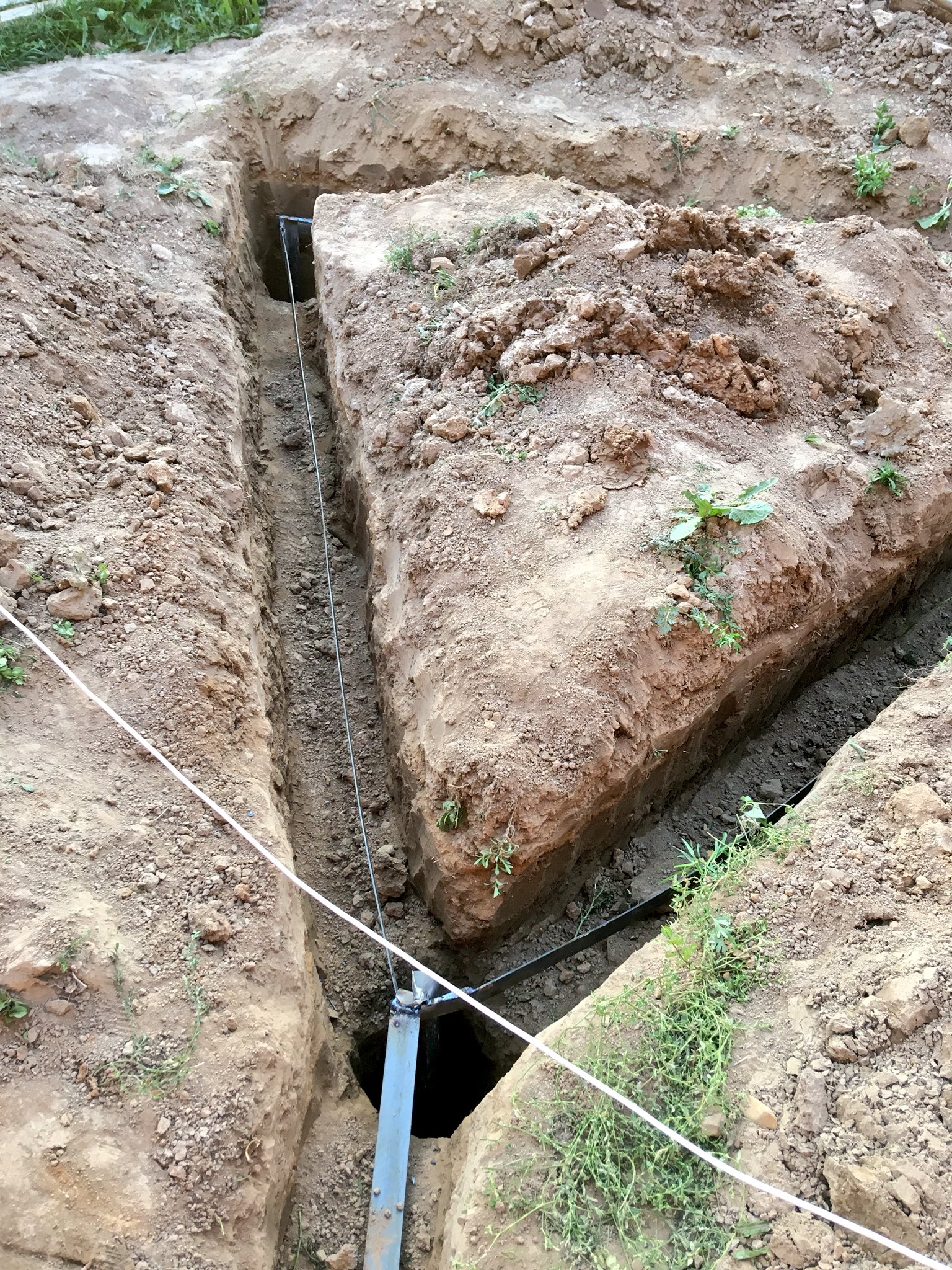

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Читайте также:

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Читайте также:

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

1. Сварочный аппарат и маска для сварки.
2. Кувалда 5-8 кг.
3. Лопата (штыковая и совковая).

Материалы

1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
4. Электроды 3 мм.
5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

1. Провода со столба, запитывающие дом.
2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
3. Место распайки (подключения) заземления, и питающих проводов со столба.
4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

1. TN-C на TN-C-S;
2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

• Разбираем любую розетку в доме.
• Берем мультиметр и выставляем его в режим напряжения.
• Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
• Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Заземление в частном доме. Монтаж контура заземления своими руками

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления. Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

• — переделать систему TN-C на систему заземления TN-C-S;
• — произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как правильно сделать контур заземления в частном доме своими руками

Мечтая о беззаботной жизни в уютном частном доме, многие совершенно забывают о банальных мерах безопасности. Это касается не только охранных систем, но и более важных конструкций, таких как громоотвод и заземление.

Главная проблема в том, что эти вещи кажутся обыденными, или наоборот абсолютно ненужными. Большинство новоиспеченных владельцев частных домов абсолютно не уделяют внимание этому вопросу, сталкиваясь с регулярными поломками бытовой техники и электроники.

Организация правильного заземления в электросети частного дома — это не потребность, это необходимость. Такая система позволяет обезопасить процесс пользования бытовыми электроприборами, и в то же время уберечь вас от колоссальных трат в случае их поломки из-за коротких замыканий и скачков напряжения.

Хотя сами контуры представляют собой вполне понятные конструкции, есть очень много нюансов, включая расчетные требования под каждый вид жилых домов. Именно поэтому мы вам расскажем не только как правильно сделать контур заземления, но и как выполнить расчеты, подготовиться к процедуре материально, подобрать необходимый инструмент.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек. Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

• До 0.5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
• До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
• Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
• Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Разновидности контуров и схемы заземления

Скорость отвода тока в землю напрямую зависит от эффективности самой системы. Заземления конструктивно очень схожи с громоотводами, поскольку выполняют одну и ту же задачу, но это касается и технической составляющей.

Чем больше электродов будут одновременно отводить электрический заряд, тем меньше времени потребуется для этого.

Существует три типа заземления:

• Модульно-штыревая — наиболее простой вид контуров, представляющий собой аналог громоотвода в виде одиночного электрода, уходящего вглубь земли. Из-за малой эффективности и узкого применения из-за отличий в твердости грунтов, практически не применяется. Несмотря на это, данный вариант намного эффективнее, чем полное отсутствие заземления в доме или на даче.
• Линейный — компромиссное решение, поскольку эффективность разомкнутого контура значительно ниже замкнутых. Тем не менее в случае отсутствия необходимого количества пространства, линейный контур может здорово спасти ситуацию. Технически он представляет цепочку электродов, расположенных на одной линии, или по кругу на расстоянии 1-1,5 единицы относительно длины электрода. Для большей эффективности придется увеличить точек отвода.
• Замкнутый контур (треугольник) — наиболее эффективный метод защиты от замыканий и перепадов напряжения в сети. Замкнутый треугольник позволяет быстро и эффективно отвести большой ток утечки без необходимости углубления электродов на большую глубину. Жесткое соединение штырей позволяет существенно повысить качество и эффективность контура, при этом схема позволяет существенно снизить затраты на установку.

Давайте разберем именно последний вариант, поскольку рекомендуется использовать именно этот вариант в частных жилых домах, дачах или коттеджах.

Конструкция достаточно проста, вам понадобится:

• Три заостренных прута равной длины — 2-3 метра.
• Три соединительных полосы равной длины — 1,2-1,5 метра.

Эти компоненты соединяются в равноугольный треугольник, из каждой вершины которого отходит по одному штырю. Для соединения лучше всего использовать электросварку, которая превратит все компоненты в надежный монолитный контур заземления.

Необходимые параметры каждого элемента мы рассматривали в начале этой статьи, поэтому сейчас стоит упомянуть о глубине и размерах треугольника.

Минимальное заглубление составляет 0,5 метра, при этом по возможности стоит увеличить этот параметр. Длина штырей находится в пределах 2-3 метров, при этом расстояние между ними в готовой конструкции варьируется от 1,2 м до 1,5 метра, на ваше усмотрение.

Вкапывать такой контур стоит в любом удобном месте недалеко от жилого дома на глубину, указанную выше. Если же вы жестко ограничены в площади участка, стоит обратить внимание на другие схемы заземлений. Помните — малоэффективное заземление лучше, чем его полное отсутствие.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Готовые комплекты или ручная сборка?

У многих владельцев, решивших сделать контур заземления своими руками может возникнуть резонный вопрос — не проще ли воспользоваться готовыми комплектами заземления?

Нет, не проще, точнее не всегда проще, а иногда и дороже. Готовые комплекты являются компромиссным решением, поскольку с экономией времени вы получаете более высокую стоимость, при этом не всегда надлежащее качество материалов.

В большинстве магазинов продают модульные или линейные контуры, которые сравнительно дешевле, но при этом не всегда обеспечивают должного качества проводимости электричества.

Самостоятельно подобрав и соединив все компоненты вы будете на 100% уверены в качестве заземляющего контура, соответственно и в безопасности всего дома. Но не стоит отказываться от готовых комплектов — они прекрасно подойдут для обустройства небольшой дачи или коттеджа, гаражей и подсобных помещений, оборудованных электросетью.

Перед тем как вы закопаете всю конструкцию, необходимо выполнить окрашивание видимой части контура для надежной защиты от коррозии. Лучше всего зачистить всю плоскость элементов, поскольку некачественная подготовка перед покраской приведет к ускоренной коррозии металла.

После выполнения всех монтажных работ вам необходимо зарыть траншеи. Еще один совет — перед закапыванием можно залить свежий грунт соляным раствором, который повышает проводимость контура. Чтобы его приготовить руководствуйтесь пропорцией 2-3 кг соли на 10 литров воды. После нужно тщательно утрамбовать почву для лучшего контакта с контуром, малая плотность негативно сказывается на показателях сопротивления грунта.

Нюансы и подводные камни в использовании контура заземления

Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.

В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб.метр составляет 50 Ом и 60 Ом соответственно.

Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.

Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.

Как проверить контур заземления после установки?

Все описанные ниже действия нужно проводить перед засыпкой траншей, поэтому не стоит спешить, повторная проверка позволить быть ещё более уверенным в надежности конструкции.

В первую очередь проведите визуальный осмотр:

• Проверьте места соединения элементов на качество сварки, а также наличие трещин.
• Исследуйте отсутствие следов повреждения соединительного провода и металлической полосы.
• Осмотрите качество окрашивания элементов, при необходимости исправьте поврежденные места.

По такому же принципу необходимо проводить ежегодный контроль состояния контура заземления частного дома. Благодаря этому он будет работать долгие годы, без необходимости замены элементов.

Кроме этого, стоит уделять внимание и периодическим проверкам физических показателей контура, таких как сопротивление. ПЭУ гласит, что общее сопротивление всех повторных заземлений в любое время года не должно превышать 10 и 20 Ом для сетей с напряжением 380 В и 220 В соответственно. При этих же напряжениях сопротивление каждого отдельного элемента заземления не должно превышать 30 Ом и 60 Ом для сетей 380 В и 220 В соответственно.

Обязательно помните — кроме соответствия техническим параметрам, заземляющий контур должен соответствовать всем требованиям стандартов ГОСТ и ПЭУ, регламентирующих этот вопрос. Только полное их соблюдение позволит быть уверенным в работе заземления для частного дома на 100%.

Финальная стадия — ввод заземления в дом

Хотя все уличные работы по организации заземляющего контура мы уже разобрали, нужно еще подумать о соединении электропроводки и контура заземления.

Для соединения нужно использовать такую же шину, как и для соединения проводников. Лучше всего постараться «дотянуть» металлическую шину прямо к электрощитку, но если это не удастся, стоит сделать это хотя бы с наружной стороны дома, и после соединить при помощи медного провода сечением 6-10 мм2.

Если вам кажется что всё настолько просто, не забывайте о том что есть несколько схем подключения — TN-C-S и TN-S.

Схема TN-S — наиболее современный и надежный тип электропроводки. Такая схема совместима с трансформаторами с глухозаземленной нейтралью, при этом проводники N и PE разделены на протяжении всей линии от подстанции до потребителя. Этот вариант подразумевает использование пятижильного кабеля, благодаря чему обеспечивается максимальная эффективность и безопасность.

Схема TN-C-S — отличный вариант организации заземления на временной основе. Исходя из этой схемы, нейтральная жила N пересекается с проводником PE, при этом в таком случае необходимо несколько точек заземления. От подстанции проводится общий провод PEN, который на подводе к жилому дому разделяется на PE и N. Чаще всего подобные схемы применяются на участках новостроя, или при отсутствии современной электросети в регионе. В последнем случае необходимо дождаться проведения полноценной пятижильной системы службами электросетей.

Главным недостатком второго варианта является необходимость прокладки проводки трехжильным кабелем, который впоследствии всё равно придется заменить более надежным пятижильным. Также при необходимости подключения трёхфазной сети 380В необходимо использовать всё тот же пятижильный кабель. Исходя из всего этого выходит что затраты на монтаж проводки по этой схеме является экономически невыгодным.

Если изначально позаботиться о прокладке правильного типа проводки, внедрение заземления не станет для вас проблемой. Кроме этого, применение пятижильной линии позволит существенно сэкономить, поскольку вам не придется повторно заниматься прокладкой электросетей в собственном доме.

Оцените материал:

Как сделать заземление в частном доме – мой личный опыт

Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.

Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.

Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.

Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.

Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.

А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.

Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

Как может быть устроено заземление в частном доме

Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

У каждой розетки в доме должен быть заземляющий контакт.

Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.

Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.

Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.



Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.

Так выглядит замкнутый контур заземления сверху — простая схема.

Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.

Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.

Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.

Заземление в частном доме – земляные работы

Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.

А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.

То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.

Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.

Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.

После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

Под замкнутый контур заземления я копал канавы в виде треугольника.

Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.

И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.

Можно делать контур заземления в одну линию, но он менее надежен.

В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.



Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

• Сеть 220 В — сопротивление в пределах 30 Ом.
• Сеть 380 В — сопротивление 5—10 Ом.
• Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Заземление в частном доме своими руками 220В

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьей на природе. Даже машина есть опционально. Поезда, такси и автобусы курсируют из городов в близлежащие поселки и деревни постоянно.

Но иметь домик где-нибудь за городом — это еще не все. Здесь нужно позаботиться о безопасности каждого человека. Во избежание возможности поражения электрическим током, следует произвести заземление.

Заземление обеспечивает безопасную работу приборов. Более того, если у вас есть электроплита или стиральная машина, без нее просто не обойтись. В последнем случае выход из строя прибора может привести к очень плачевным последствиям.

Важно! Если вы живете в частном доме без заземления, это создает опасную ситуацию внутри дома для своих друзей и родственников.

Сделать заземление в частном доме своими руками не так уж и сложно.Самое главное, соблюдайте правила и используйте качественные комплектующие и материалы. Многие пытаются сэкономить и сделать обнуление на основании таких действий тем, что сеть 220 К заземлению не является обязательной.

Однако это не так. Действительно, делать наземную сеть 220 не является обязательным стандартом безопасности в частном доме. Но такая ступенька позволяет существенно защитить каждого пассажира от удара.

Важно! При питании от сети 380 В придется делать заземление.Это позволит каждому человеку, проживающему в частном доме, чувствовать себя в безопасности.

Начнем со школьного курса биологии. Люди на 70% состоят из воды. Вот почему шок способен нанести нам значительный вред. Получите огромный урон внутренним органам. Тело начинает корчиться в судорогах. Поэтому важно быстро убрать пострадавшего от источника питания. В худшем случае после удара током останавливается сердце.

Безусловно, никто не пойдет на голый провод, чтобы испытать новые ощущения.Но в случае выхода из строя корпуса некоторых устройств становятся полноценными электропроводниками. Одного прикосновения достаточно, чтобы схватить разряд. Этого недостаточно, чтобы создать основу. В этом случае каждый человек, проживающий в частном доме, будет защищен.

Рассмотрим реальную ситуацию. Из-за долгого срока службы нагревательный элемент внутри котла разрушился. В результате электричество передавалось по спирали из нихрома в воде. Теперь каждое прикосновение к корпусу котла смертельно опасно.

Чтобы исключить риск поражения электрическим током, все части устройства, которые могут пропускать ток, заземлены. В этом случае напряжение, возникающее при повреждении, оставит его в земле, не неся никакой угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример такой защиты от поражения электрическим током на промышленных объектах. Заземляющий провод подключается к корпусу каждой машины и управления закрылками. Такая мера позволяет застраховать каждого работника от возможного поражения электрическим током.

Для заземления бытовой техники в частном доме потребуется подключить защитный провод. Он подключается к розетке, в которую вы вставляете вилку определенного устройства.

При обрыве нулевого проводника пропадает не только электричество, отключается схема защиты. Если это произойдет, заземление будет нулевым проводником. Производительность каждого устройства останется в качестве защиты.

Внимание! Основная роль заземления в частном доме — безопасность при прикосновении к корпусам бытовой техники.

Какое должно быть качественное заземление ↑

Прежде чем делать качественное и надежное заземление в частном доме, необходимо знать основные технические требования к конструкциям этого типа. Для начала рассмотрим ценность концепции. Фактически эта электрическая схема обеспечивает безопасный вывод электроэнергии при выходе из строя бытовой техники.

Конструктивно заземление можно разделить на три составляющих:

1. Заземление.Эта деталь представляет собой набор проводников. Каждый из них находится в постоянном контакте с землей.
2. Заземляющий провод. Этот элемент конструкции соединяет устройство, которое необходимо заземлить с заземлением.
3. Заземлитель или заземлитель — заземление + заземлители.

Если разобраться в деталях, то заземление в частном доме — это набор металлических проводов, уходящих в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию.Этот параметр показывает, насколько легко ток уходит в землю.

Важно! Сопротивление что-то вроде клапана. Он останавливает ток. Чем он меньше, тем лучше заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому, прежде чем обезопасить систему от поражения электрическим током в вашем доме, им нужно знать.

Первое, на что нужно обратить внимание — на какой глубине лежит заземление .Также на сопротивление влияет влажность почвы и количество проводников. Лучше всего сделать петлю по периметру дома. Если такой возможности нет — остановите свой выбор на северной стороне. Именно там максимальная влажность почвы.

Особые требования к земле. Что они были сделаны из высококачественной стали. Толщина проводника не должна быть меньше четырех миллиметров. Минимальный диаметр трубы 32 мм; вертикальные стержни 16 мм, горизонтальные 10.

Установка ↑

Чтобы сделать систему защиты от поражения электрическим током с повреждением бытовой техники, необходимо выбрать место, где вы будете авторизоваться гидов.Здесь вам нужно будет забить вертикальные стержни.

Важно! Перед тем как монтировать устройство своими руками в частном доме, убедитесь, что в том месте, где вы будете проложить контур заземления, отсутствует связь.

В идеале нужно предварительно согласовать работы с соответствующими службами, например, теплогазоснабжающими организациями. Обратите внимание, что восстановление поврежденных тепловых или газовых сетей стоит очень дорого.

Самый простой способ сделать линейный контур и расположить его параллельно деке.Некоторые строители идут на разные ухищрения, делая землю в виде треугольника или многогранника. В идеале следует обвести периметр здания. Однако для этого потребуется много материалов и времени.

Совет! Главный плюс линейного редактирования в том, что при необходимости дизайн всегда можно увеличить.

Для начала установки системы безопасности в частном доме с режущего уголка или штанги. Его длина должна составлять два метра. Конец должен быть заострен. Для сверления отверстий можно использовать ручную дрель.Если такой аксессуар в хозяйстве, воспользуйтесь обычной лопатой.

После того, как выкопали яму возле частного дома, нужно получить заземление. Если бы первый стержень легко вошел в землю. Во-вторых, вы можете сделать в длину два фута. Важно не переборщить. Максимальная длина — три метра.

Достаточно пяти заземлений для надежной защиты частного дома. Стержень дифферента не ниже уровня земли. Ориентировочно, это где-то 20-30 см. Между заземлителями путем рытья канавы, которая их соединит.

Элементы заземления в частном доме можно соединять сваркой. Если нет сварочного аппарата, можно сделать то же самое, но уже с помощью обычных болтов. Сварка предпочтительнее, так как она обеспечивает высокий уровень надежности. Также увеличивает срок службы всей конструкции.

Важно! Болт нужно затянуть.

Измерения ↑

После того, как вы сделаете своими руками монтаж контура заземления в частном доме, вам необходимо будет провести соответствующие замеры.Первое, что вы должны проверить, — это сопротивление. Стандартные показатели следующие:

• Сеть 220 имеет сопротивление в пределах 30 Ом.
• Сеть 380 кОм сопротивлением 5-10 Ом.
• Редкая порода почвы, например, каменистая — 100 Ом.

Самый качественный контур заземления должен быть от сети 380 В. Кроме того, для заземления трехфазной проводки в частном доме. К счастью, вы можете сделать это сами.

Заземление ↑

После завершения тестирования и соответствия индикаторов нормам следует проложить заземляющий провод от цепи к панели. Диаметр проводника не может быть менее 8 мм.

В стене дома проложен металлический водовод. Место можете выбрать сами, главное, чтобы с вами было комфортно работать. Тогда заземление в частном доме будет сделано качественно и надежно.

В конце стального трубопровода, который является частью замедления, необходимо сформировать болтовое соединение.Возможна нарезка или приваривание болта. Наконечник необходимо вдавить в медный провод. Диаметр последних 4 мм. Лучше всего спрятать в плинтус.

Внимание! Разрыв заземляющих проводов коммутационных аппаратов запрещается.

Как видите, сделать контур заземления своими руками не так уж и сложно. Причем справиться с этой работой без использования специального оборудования. Эффект от такой системы защиты более чем полезен и может уберечь жильцов от бытовых травм.

Связанные с контентом

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь обратно к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то войти, а не в себя — возможно, спасаете свою жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между розетками и сервисной панелью.

В соответствии с Национальным электрическим кодексом в бытовых электрических системах требуется заземленная система, соединенная с землей через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны быть заземлены в точке, где они входят в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Правильное заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Как сделать заземление для частного дома. Как правильно сделать контур заземления в частном доме

В статье будет затронут вопрос заземления устройств в частном доме, на даче или на небольшой фабрике своими руками. Многие ошибочно полагают, что заземление — это ненужная, дополнительная вещь, которую из-за вреда требует электроснабжающая организация или инспекторы.

Самое главное, что должен понимать любой потребитель электроэнергии, это то, что заземление является неотъемлемой частью любого источника питания. Это так же необходимо, как установка выключателей в распределительном щите, приборах учета и другом оборудовании.

Чтобы правильно выполнить заземление, необходимо провести большой объем земляных работ. Приблизительно посчитайте, что вам придется вручную выкопать хотя бы один кубический метр почвы. Также вам понадобится сварочный аппарат и сварочные навыки.

Самый лучший вариант выполнить заземление своими руками, так как не всем электрикам это нравится, а те, кто этим занимается, в большинстве своем плохо справляются.

Итак, как правильно сделать контур заземления?

Наиболее распространены два варианта контура заземления — треугольный и линейный, в виде сплошной полосы вдоль дома.

Оба верны. Какой из них выбрать, вы решаете сами, исходя из свободного пространства возле дома.

Материал контура заземления

Контур заземления состоит из вертикального и горизонтального заземляющих электродов.
Материал, из которого не рекомендуется делать вертикальные заземляющие электроды:

Из чего может сделать:

Конец уголка или круглой стали срезается под углом 30 градусов. Это наиболее оптимальный угол входа стали в землю.

Горизонтальный заземлитель изготавливается из стальной полосы 40 * 4.

Размеры и расстояния для заземляющих электродов

Обязательные условия, которые необходимо соблюдать при установке заземления в частном доме:

• • ⚡ длина электрода, вбитого в землю.Он должен быть не менее 2,5-3 метров

Изначально лучше взять электрод длиной 3м. Так как в процессе забивания его кувалдой часть, по которой наносится удар, будет расплющиваться. В итоге вам придется отрезать болгаркой несколько сантиметров такого приплюснутого электрода.

• • ⚡ расстояние между электродами. Также должно быть 2,5-3 метра

Независимо от того, какой у вас контур — в виде треугольника или прямой.Это связано с явлением распространения тока от заземляющих электродов. Если электроды забиты ближе 2,5 м, то оказывается, нет разницы, сколько электродов вы забили.

Они будут работать почти как один электрод.

• • ⚡ углубление траншеи от уровня земли — 0,7-0,8 м

Траншея — это место для прокладки ленты, соединяющей электроды. При более мелком углублении траншеи полоса будет подвержена атмосферным осадкам и быстрому процессу коррозии.При большем заглублении — снова есть риск воздействия сырости от грунтовых вод.

• ⚡ расстояние контура заземления от фундамента дома — не менее 1м
• ⚡ № после рытья траншеи засыпается песком для лучшего отвода воды с горизонтального заземляющего электрода.

Углубление электродов

Когда весь материал и траншеи будут готовы, приступаем к процессу засорения электрода.Для облегчения процесса в яму наливают немного воды. Вертикальный электрод можно приводить в движение двумя способами:

Изначально верхний конец электрода будет высоким. Поэтому стремянка обязательна.

Не обязательно вбивать весь электрод в землю до конца. Оставьте на поверхности не менее 20 см, так как в этом месте вам нужно будет сварить полосу. Длина сварочного шва не менее 6-10см. Пятна на самом шве.

Никогда не красите горизонтальные и вертикальные заземляющие электроды.

Это увеличит сопротивление заземления и ухудшит заземление.

Чтобы улучшить контур заземления, вы можете подключить его к существующим металлическим конструкциям, закопанным в землю, например, к забору.

Заземление электрического щита

Когда цепь сделана, ее необходимо подключить к электрическому щиту. Здесь уже можно использовать не полоску, а проволоку диаметром 10 мм. Он присоединяется к горизонтальному заземляющему электроду с помощью сварки и к корпусу экрана с помощью болтового соединения.

Также можно вывести ленту горизонтального заземлителя на поверхность возле экрана и, приварив к ленте болт, соединить цепь с экраном медным проводником сечением 10мм2. Болтовое соединение должно иметь поверхность и быть доступным для осмотра.

Проверив надежность соединения сварных швов, траншею засыпают землей. На этом установка контура заземления завершена.

Еще недавно защитное заземление оснащали только на промышленных предприятиях и других объектах, где используются мощные электроустановки.Чтобы защитить своих сотрудников от случайного выхода из строя корпуса, все установки и устройства должны быть заземлены. Но время не стоит на месте. Сегодня наши дома забиты мощной бытовой техникой: холодильниками, морозильниками, микроволновыми печами, индукционными плитами, системами подогрева полов и многим другим. Но все это источник повышенной опасности. При нарушении их изоляции «тесное общение» с мощными устройствами может быть фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно оборудовать электрическое заземление.Его обустройство можно доверить профессионалам, а можно сделать самому.

Для чего нужно защитное заземление?

В профессиональной литературе указывается, что защитное заземление — это соединение нетоковедущих частей электроустановок с землей (землей), которое выполняется намеренно. Более того, в нормальном состоянии эти части электроприборов и установок не находятся под напряжением. Но если внезапно произойдет частичное разрушение изоляционного слоя, металлический корпус устройства может быть под напряжением.

Если объяснить более доступным языком, придется вспомнить школьный курс физики. Как мы знаем из этого, ток имеет тенденцию течь в направлении наименьшего сопротивления. При нарушении изоляции на токоведущих частях электроприборов ток начинает искать место с наименьшим сопротивлением. Так он достигает корпуса устройства, в результате чего тело получает энергию. Эта ситуация называется «поломкой тела». Помимо того, что ток на корпусе может нанести вред самому устройству или нарушить его работу, если в такой момент человек или животное коснется корпуса устройства, они получат удар электрическим током.Это может иметь ужасные последствия.

Защитное заземление выполняется для отвода тока на землю (землю). В этом случае чрезвычайно важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, проходил через человека с максимально допустимыми стандартами и большей частью. был перенаправлен на землю.

Что такое контур заземления

Самый распространенный вариант контура заземления — это заглубленные в землю электроды, соединенные друг с другом в петлю, которая может быть любой геометрической фигурой — треугольником, квадратом или другим, но соединение также может быть выполнено в один ряд.Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать по контуру. Иногда контур заземления делают по периметру здания. Получившуюся конструкцию прикрепляют к экрану, для чего используется заземляющий кабель.

Расстояние от контура заземления до дома не должно быть слишком большим, оптимальным считается 4-6 м. Нельзя размещать контур ближе 1 м от дома, нежелательно дальше 10 м.

Важно! Контур заземления необходимо устанавливать ниже уровня промерзания грунта, т.е.на глубине не менее 0,8 м.

Глубина, на которую необходимо закопать электроды, зависит от структуры почвы и ее насыщенности водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, почва насыщена водой, то глубина будет небольшой. В противном случае придется вбивать стержни вглубь земли или оборудовать другой вариант системы заземления.

Контур заземления из черного металла

В качестве заземляющих электродов можно использовать стержни из любых черных металлов. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой конструкцией. Принцип выбора прост — удобство въезда в землю. Те. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней — электродов можно определить опытным путем или рассчитать, но наиболее распространенным является треугольный контур заземления с электродами в вершинах треугольника.Стержни соединены между собой металлическими лентами, такая же полоса ведет к распределительному щиту.

Расстояние между стержнями может составлять от 1,2 м до 3 м и более. Это зависит от сопротивления почвы.

Важно! Прежде чем выполнять заземление в своем доме, проконсультируйтесь с электриком в вашем районе. Спросите их, какие сооружения бывают чаще всего и какими характеристиками они оснащены в вашем регионе. На какой глубине размещать электроды, как далеко вынимать от дома, какое расстояние между стержнями делать.Это значительно облегчит вашу задачу.

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплекте стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон стержня есть медная резьба. Между собой элементы соединяются латунными муфтами.Чтобы закопать стержни в землю, на резьбовое соединение навинчиваются наконечники. Есть несколько видов таких насадок для разных почв. Также в комплекте хомуты для соединения вертикальных (стержни) и горизонтальных (планки) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

Готовые модульные системы заземления имеют ряд существенных преимуществ:

• Соединив вертикальные элементы, можно пройти 50 м;
• Стержни не очень подвержены коррозии благодаря медному покрытию и нержавеющей стали;
• Сварка не требуется;
• Обустройство позволяет сэкономить место, так как всю систему можно оборудовать на 1 м2;
• Для установки не требуется специального оборудования;
• Долговечный.

Выбор системы заземления, самодельной или готовой модульной, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед оснащением необходимо произвести расчеты заземления.

Как рассчитать заземление

Для тех, кто не любит лишних трудностей, есть возможность выполнить заземление опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1.5 на 2 м, соедините их вместе и измерьте сопротивление контура. Требования к заземлению следующие: сопротивление контура заземления должно быть в пределах от 4 до 10 Ом. И общее правило — чем ниже значение сопротивления, тем лучше. Если результат измерений нашей схемы не соответствует требованиям, то добавляем дополнительные электроды и подключаем к уже установленным. Измеряем еще раз. И так повторяем, пока наша схема не станет сопротивлением 4 Ом.

Более правильным решением все же будет произвести все необходимые расчеты перед началом монтажа схемы.Самое главное — определить количество необходимых электродов и длину горизонтального заземляющего электрода (полосы). Все это напрямую зависит от свойств почвы, а точнее ее стойкости.

Первый шаг — определить сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно взять из таблицы.

Если грунт неоднородный, то его сопротивление рассчитывают по формуле:

Значение сезонного климатического коэффициента можно взять из таблицы:

Если не учитывать сопротивление горизонтального заземляющего электрода (полосы), то количество электродов можно найти по формуле:

Найдите горизонт сопротивления растеканию.заземлитель:

Длину заземляющего электрода находим по формулам:

Конечное количество электродов:

Коэффициент спроса можно найти из таблицы:

Коэффициент использования показывает влияние токов друг на друга, которое зависит от расположения вертикальных заземляющих электродов. Когда электроды соединены параллельно, токи, проходящие через них, влияют друг на друга.Чем меньше расстояние между вертикальными электродами, тем больше сопротивление всей цепи. Поэтому иногда рекомендуется разносить стержни друг от друга на расстоянии, равном их длине, например, 3 метра.

Значение количества электродов, полученное в ходе расчетов, округляется до целого числа. Расчеты готовы, можно приступать к установке.

Как сделать заземление в частном доме своими руками

К монтажу заземления рекомендуется приступать в теплое время года.Во-первых, так легче выполнять земляные работы. Во-вторых, значение сопротивления грунта будет более точным и максимальным. Это очень важно для хорошего заземления. В противном случае заземление можно делать, когда грунт временно пропитается водой, и его сопротивление будет 4 Ом, а затем наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учитывать максимальное значение.

Рассмотрим устройство контура заземления из металлопроката в виде треугольника:

• В первую очередь выбираем удобное место… Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 — 0,7 м. Длина каждой линии такая же, как мы определили при расчетах (длина горизонтального заземляющего электрода).
• С одного из углов (любого) роем траншею, ведущую к силовому щиту возле дома.
• Заземление вертикальное — вбиваем электроды в вершины треугольника. Можно использовать стальной уголок 50 * 50 или любой другой пруток металлический. Для удобства вбивания в землю конец стержня точим болгаркой.Если почва слишком твердая, чтобы в нее вбивать электроды, то бурим скважины.
• Углубляем стержни так, чтобы их верхушка торчала из земли. Если пришлось бурить скважины, то вставляя в них электроды, мы засыпаем их грунтом, смешанным с солью.
• К стержням приваривается стальная полоса (не менее 40 * 5 мм) таким образом, чтобы образовался треугольник. Ведем одну полосу по траншее к силовому шкафу.
• В частном доме начинаем заземление через щит. Для этого прикрепляем ленту к заземляющему проводу или непосредственно к силовому щиту болтом 10 мм.Болт необходимо приварить к полосе.

• Следующим шагом будет проверка заземления. Для этого вам понадобится прибор «Омметр», он стоит дорого. Чтобы один-два раза за всю жизнь проверить сопротивление, его покупка стоит дорого. Поэтому приглашаем специалистов энергетического ведомства для проверки сопротивления цепи. Кроме того, что сделают замеры, еще заполнят паспорт контура заземления. Если показатели сопротивления в норме, значит, цепь можно закопать.Если нет, то вбиваем дополнительные электроды.
• Засыпаем траншею. Для этого мы используем однородный грунт без щебня и строительного мусора.

Важно! В сухую погоду рекомендуется поливать контур заземления водой из шланга, поэтому его сопротивление снижается.

Для лучшей работы выключателя также выполняется заземление нейтрали. На входе в здание нейтраль подключается к повторному заземлению. Дело в том, что в частные дома электричество поступает по воздуху.Для опор ЛЭП 6-10 кВ проводится повторное заземление нейтрали, а для ЛЭП 0,4 кВ — энергокомпании этого не делают. Чтобы нагрузка распределялась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседи были также заземлены). И это заземление нельзя совмещать со схемой.

Если вы не уверены, что все сделаете правильно, вы можете обратиться в специализированные организации, которые грамотно выполнят все необходимые расчеты и установку.Если вы заядлый бизнесмен, привыкший все делать своими руками, тогда дерзайте. Только помните — ваше творение предназначено для защиты всей семьи.

Согласно электротехническим нормам прошлого века устройство защитного заземления в частной собственности считалось необязательным. Нагрузка была невысокой, стальные трубопроводы сносно справились с задачами устранения утечек электричества. Время бежит. На смену пластику и композитам пришли стальные и чугунные коммуникации.Загородный дом был наполнен многочисленной бытовой техникой. Подача воды и тепла осуществляется с помощью мощных насосов, работают отопительные приборы. Пора защитить себя и устройства от капризов полезного, но своенравного электрического тока. Сделаем сами! Работа не сложная, у умелого хозяина проблем с выполнением не возникнет.

Задача и устройство защитного заземления

Назначение заземления — отвод электрического тока, который нашел лазейку в изоляции, для выхода на поверхность.Эта поверхность — это металлические корпуса и крепеж стиральных машин, компьютеров, микроволновых печей, электронагревательного оборудования. По своим функциональным обязанностям они не должны проводить ток, но всегда готовы заменить свою металлическую «бочку» на утечки и ток короткого замыкания. Этот теплый прием часто ощущается владельцами негерметичного или перегруженного оборудования в виде легких ударов, покалывания и покалывания.

Неисправности жилых домов редко вызывают серьезную озабоченность.Ну, немного подскочило: вроде как развеселило. Однако очевидное отсутствие серьезных рисков — не повод для расслабления. Ускользающие наружу блуждающие токи способствуют возникновению дискомфорта и беспричинного чувства тревоги. Кроме того, незаземленное оборудование является шумным и влияет на скорость и качество приема, обработки и передачи сигнала. Такие царапины не сразу выведут оборудование из строя, но существенно сократят срок его службы.

Значит, нужен контур заземления:

• для защиты хозяев от электромагнитного излучения, негативного настроения и недугов;
• для устранения помех в электрической сети;
• для поддержания работоспособности оборудования.

Защитное заземление устраняет эти недостатки, обеспечивая наиболее привлекательный путь выхода тока. По принципу движения электричество очень похоже на воду. Он течет там, где нет препятствий, где меньше сопротивления и где ему легче проехать. Те. чтобы не пострадали люди и агрегаты, необходимо проложить слева беспрепятственный путь с электрическим током, в случае заземления по определению в землю.

Сопротивление строящейся трассы должно быть меньше, чем у человека и оборудования, подключенного к защитному заземлению.Именно тогда большая часть прорвавшегося электричества будет протекать по запланированному пути с наименьшими препятствиями, выйдет за пределы здания и рассеется в земле. А собственник и оборудование получат только нормативный минимум.

Система заземления представляет собой замкнутый или линейный контур, в который входят:

• два или более металлических стержня-заземлителя, строго вертикально погруженных в землю;
• горизонтальный заземлитель, объединяющий стержни-электроды в общую цепь;
• автобус, обеспечивающий вход в дом и заземляющее соединение с защищаемыми объектами.

В автономном строении может быть несколько систем заземления, но одна из них обязательно подключается к основной шине заземления или к основному элементу — к распределительному щиту с образованием металлической связи между экраном и заземляющим проводом, выведенным к нему.

Выбор геометрической формы для системы заземления

Самая распространенная конфигурация, согласно которой проще всего осуществить заземление защитной цепи своими руками — это равносторонний треугольник.Треугольный контур в плане образован тремя металлическими стержнями, вбитыми кувалдой в землю, расстояние между парой которых должно быть одинаковым. Помимо треугольников, системы заземления имеют форму квадратов, прямых или закругленных линий или других геометрических форм. Соблюдение равных расстояний между заземляющими электродами — обязательное условие, четкая геометрия желательна, но не обязательна.

Часто автономные здания, заполненные всевозможным оборудованием, просто окружены контуром заземления.Отличный, действенный вариант, если на это есть средства и на сайте достаточно свободного места. Точнее, особых денег на самостоятельную организацию заземления не нужно, но выбор формы схемы чаще всего диктуется планируемым местом под заземляющее устройство. Однако не забывайте, что при параллельном соединении заземляющих электродов в один ряд эффективность системы будет снижаться из-за влияния электродов друг на друга. Замкнутые контуры в приоритете.

В составе защитного заземляющего комплекса три и более заземляющих электрода. Рабочее заземление, созданное для оптимизации сигнала, подаваемого на инструменты, может иметь два заземляющих стержня. Поскольку грунт является нелинейным проводником, должно быть не менее двух заземляющих проводов. Так что необходимо, чтобы в пространстве между ними образовалась потенциальная поверхность, способствующая распространению тока. Одного ядра для этого недостаточно.

На рабочий потенциал системы заземления влияет расстояние между вертикальными электродами.Чем чаще их устанавливают, тем эффективнее заземление. Рекомендуемое минимальное расстояние 1,0 м, максимальное 2,0 м. При увеличении максимального предела между металлическими стержнями образуется зазор в потенциальной поверхности, он сведет к нулю все усилия по обустройству.

Расстояние между крайней точкой заземления и фундаментом должно быть более 1,0 м. Система будет безупречно работать на расстоянии 4-6м от дома. Заземление дальше 10 м от дома делать бессмысленно.

Подробная информация о компонентах контура

Выше упоминалось, что заземление состоит из горизонтальной и вертикальной составляющих. По аналогии производятся готовые комплекты для оперативного устройства контуров заземления. По прилагаемой инструкции построить заземление из заводских элементов легко и приятно, но дорого.

Вертикальные заземлители

В качестве заземляющих вертикальных стержней для самодельного заземления можно использовать любые длинномерные изделия из черного металла без цинкования.Такая обработка не требуется для деталей, находящихся в земле, она снижает потенциал. Арматурный стержень с ребрами жесткости нежелателен, его сложно загнать в землю. Подойдут угольник, полоса, швеллер и его двутавровый аналог. Прокат сложного профиля применим, если перед установкой системы планируется пробурить скважины для прокладки вертикальных электродов.

Совет. Чтобы процесс вбивания заземляющих электродов в землю не был излишне трудоемким, лучше приобретать металлопрокат с гладкой поверхностью.Перед работой его нижний край необходимо заточить болгаркой. В процессе работы землю вокруг стержня необходимо периодически «поливать» водой. Так будет легче забивать.

Обычные материалы для изготовления вертикальных проводников:

• труба с толщиной стенки не менее 3,0 мм, рекомендуемый диаметр 32 мм;
• уголок с одинаковыми или разными полками с предпочтительной толщиной 5 мм;
• круг диаметром 10мм.

Оптимальная площадь поперечного сечения вертикального электрода — 1.6 см². Исходя из этого размера следует подбирать материал. Длина заземляющего устройства определяется в соответствии с местной геологической ситуацией. Необходимо углубиться минимум на полметра ниже уровня сезонного промерзания.

Вторым условием, влияющим на длину металлических стержней, является водонасыщенность вмещающих пород. Проще говоря, чем ниже уровень грунтовых вод, тем длиннее нужны электроды.

Чтобы не мучиться с геологическими характеристиками и расчетами, информацию о глубине прокладки заземляющих электродов следует получать у дежурных электриков в местном управлении энергетики.Ориентировочные данные помогут в любом случае, потому что у них есть определенный расчетный запас эффективности.

Средний стандарт длины системы заземляющих электродов варьируется от 2 до 3 метров с отклонениями в полметра. Благоприятная среда для строительства грунтов — суглинки, торф, пески, насыщенные водой, супеси, трещиноватые обводненные глины. Совершенно самостоятельно устроить заземление в скалах нереально, но есть способы создать электрозащиту.Перед построением контура бурят скважины необходимой глубины. В них устанавливаются штанги, а свободное пространство заполняется песком или супесей, смешанной с солью или предварительно залитой рассолом. Примерно полпачки на ведро.

При недостаточной электропроводности грунтов на участке в качестве вертикальных заземлителей лучше использовать трубы. В нижней их части необходимо произвольно просверлить несколько технологических отверстий. Трубы с отверстиями можно периодически заливать рассолом для снижения сопротивления.Соль, несомненно, поможет электродам выйти из строя от коррозии, а вот заземление будет работать безупречно долгое время. Тогда вам останется только заменить стержни.

Самостоятельные мастера для изготовления электродов чаще всего используют черный стальной прокат. В конце концов, во главе самописных усилий стоит экономия. Отличным, но дорогим материалом для вертикальных электродов является сталь или медь с электрохимическим медным покрытием. Заземляющие элементы, заделанные в землю, нельзя красить; краска ухудшит электрохимический контакт металла с грунтами.

Металлическое заземляющее соединение — горизонтальный провод

Горизонтальный заземляющий элемент, объединяющий систему и выводящий ее на экран, чаще всего выполняется из полосы шириной 40 мм, толщиной полосы 4 мм. Также используют круглую сталь, реже угловую или гофрированную арматуру. Полоса приваривается к верхнему краю вертикальных заземлителей или прикручивается болтами. Сварка имеет преимущества, она надежнее. Места сварных и болтовых соединений обильно обрабатываются антикоррозийной битумной мастикой или просто битумом.Запрещается обжимать элементы подземного заземления!

Для строительства горизонтального элемента, расположенного под землей, нежелательно менять материал, чтобы в случае неизбежного увлажнения не образовывался гальванический пар с его традиционными коррозионными последствиями. Алюминиевый, медный или стальной проводник может быть подключен к заземленному горизонтальному компоненту заземления. Далее заземляющим проводом вся система подключается к шине через приварной болт, а от него подводится к каждому из заземленных устройств отдельно.

Алгоритм устройства треугольной схемы

Порядок работы:

• На месте, выбранном для устройства системы заземления, размечаем точки вертикальных проводников. Это вершины треугольника со сторонами примерно 1,2–1,4 м.
• Обрисовал контур будущего окопа. Он будет треугольной формы с «ответвлением» для подведения заземления к точке входа в дом или к внешнему щиту. Выбор минимального расстояния от контура до щита обеспечит экономию материала.Ширина траншеи произвольная, но с учетом необходимости сварки в ней. Глубина зависит от местных условий. К рекомендованному электриками монтажному уровню горизонтального проводника необходимо прибавить 20 см. Например, если глубина горизонтального металлического соединения составляет 0,8 м, необходимо углубить траншею на 1,0 м.
• Забиваем предварительно заточенные стержни в места их установки, периодически смачивая почву вокруг места забивания водой.Вертикальный заземлитель должен почти полностью погружать его в землю, за исключением крайних 20 см.
• Привариваем горизонтальную соединительную планку к торчащим из земли отрезкам электродов.
• От точки, ближайшей к заземленной конструкции, проводим штангу по выкопанному участку траншеи к силовому шкафу. Подводим ее к стене.
• Приварите стальной болт с резьбой наружу в удобном месте для подсоединения к направляющей, присоединенной к шкафу.Те. к бруску будет приварена головка болта, с которой нужно счистить ржавчину и оцинковку, если таковая имеется. Для подключения заземления к экрану, находящемуся внутри дома, потребуется просверлить отверстие в стене, через которое будет проложен заземляющий кабель.
• К приваренному болту прикрепляем заземляющий провод, закрепляем гайкой.
• Затем сварные швы подземных швов густо обрабатываем битумом, наружные швы заполняем автомобильным силиконовым герметиком.
• Вызываем электрика с омметром и проверяем работу созданной системы заземления. Соответствие требованиям проверяют в сухую погоду, чтобы показания не корректировались из-за атмосферной влажности. По нормам сопротивление шлейфа не должно превышать 4 Ом. Если прибор подтвердил превышение сопротивления, заземление придется доработать: установить дополнительный вертикальный заземляющий электрод и превратить треугольник в ромб.
• Если показания прибора соответствуют требованиям ПУЭ-7 и подтверждают образование цепи с достаточно низким сопротивлением, засыпаем траншею, оборудование подключают к земле не параллельно, а отдельно каждой технической единицей .

Все. Процесс строительства заземления можно считать завершенным.

Домашний умелец, умеющий правильно сделать и правильно подключить заземление, потратит на работу не более 2 — 3 дней.

Современный частный дом оборудован большим количеством бытовых электроприборов … Для их подключения к электросети необходимо выполнить заземление из соображений безопасности. Из этой статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Это название специально сделанного подключения к земле электрооборудования. Его основное предназначение — гарантировать защиту от воздействия электрического тока при выходе из строя бытового прибора.

Комплект заземления

В продаже можно найти специальные комплекты заземления, цена которых составляет около 4 600 руб. Также можно приобрести отдельные аксессуары для установки, они недорогие. Например, стальной стержень (электрод) длиной 1,5 м будет стоить 500 рублей, муфта — 200 рублей, соединительная шина — 850 рублей.К каждому комплекту заземления прилагаются соответствующие инструкции по установке, учитывающие специфику всех изделий.

Однако большинство необходимых вещей можно изготовить самостоятельно. К тому же выбор материалов достаточно широк. Вам просто нужно знать требования, которые к ним предъявляются.

Заземление вертикальное

• Уголок 50x50x5 мм.
• Трубопровод диаметром не менее 32 мм, при этом толщина стенки должна быть 3,5 мм и более.

Эти электроды можно использовать при потреблении электроэнергии не более 15 кВт.

Горизонтальное заземление

• Стальной провод сечением не менее 10 мм 2.
• Полоса мм.

Проводники

В качестве проводников может использоваться металлическая полоса или медный провод … Например, самонесущий изолированный провод с проводниками соответствующего сечения и без изоляции. При прокладке в траншее — не менее 25 мм 2, при открытой кладке — не менее 16 мм 2.

Особенности схемы

Выбор компоновки и места

Монтаж контура заземления проводить ближе до дома с учетом указанных выше расстояний.Длина соединительной «линии» в этом случае будет минимальной, что снизит расход материала. А главное, в дальнейшем не будет мешать ведению хозяйственной деятельности — прокладке инженерных коммуникаций, поломке цветников.

Платеж

Сделать точный расчет не под силу человеку, не обладающему глубокими знаниями. Поскольку при расчете используется сложная форма, в которой содержится множество коэффициентов, характеризующих свойства почвы, влажность почвы, а также климатические условия зоны.Эти коэффициенты можно получить только путем сложных дополнительных анализов и расчетов, что требует определенной квалификации и, соответственно, будет дорогостоящим.

По этой причине рассмотрим, как сделать контур заземления в частном доме своими руками более простым способом … С учетом того, что бытовая техника работает в определенном диапазоне сопротивлений контура, в котором он будет нормально работать.

Монтажный

Сделать цепь заземления в частном доме своими руками не так-то просто.Этот процесс довольно трудоемкий и включает следующие этапы:

Как занести в дом?

Контур заземления подключается через металлическую полосу, которая использовалась для подключения электродов, следующим образом:

Проверка контура заземления

Для получения точного контура требуется специальное оборудование. При его отсутствии можно использовать народный способ, который позволит определить работоспособность получившегося контура.

Надо взять мощный потребитель (от 2кВт) и подключить его таким образом: к фазе в квартире — один конец питающего провода, к заземлению — другой, и прибор должен работать.Затем следует измерить напряжение в этой сети при выключенном и включенном оборудовании. Небольшая разница в напряжении (5-10 В) свидетельствует о том, что вы сделали правильный контур заземления, который полностью готов к использованию.

Если тест показал значительную разницу в напряжении, вам нужно будет добавить больше электродов. Еще одна траншея длиной 2,5 м выкапывается из вершины треугольника в любую сторону и на его конце вбивается в землю дополнительный угол, который соединяется с полосой, и проверка проводится заново.Если все в норме, то контур заземления (схема выше) можно считать готовым.

Запрещено

• Подсоединять жилы к металлическим трубопроводам любых инженерных сетей.
• Покройте элементы схемы красками и лаком.
• Используйте «нейтральный» провод для заземления.
• Разместите горизонтальные заземлители и разъемы вверху (в редких случаях используется заземление).

1. Перед началом работы рекомендуется составить временную принципиальную схему, которую желательно сохранить.Ведь со временем многое забывается, и чтобы потом не гадать, где проходит разъем и где проложены электроды, принципиальная схема всегда будет под рукой.

2. Электроды можно размещать не только в вершинах треугольника. Их можно расположить по дуге, на линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (напряжение цепи до 500 В) и 4 Ом (до 1 кВт). При необходимости этот показатель снижают, устанавливая еще 1-2 штанги.

3. Если нет возможности провести замер самостоятельно, то для стопроцентной уверенности в качестве монтажа схемы желательно пригласить специалиста. Эта услуга будет стоить в среднем 400-500 рублей.

Очень часто эту услугу буквально навязывают энергетики, убеждая в том, что при таком взгляде только лицензированные организации имеют право проводить работы. Однако ни один из нормативных документов не содержит указаний на запрет самостоятельной установки контура.

Естественно, установку можно заказать у энергетиков, принять готовые работы и оплатить их. Но если уверены в своих силах, почему бы не монтировать контур заземления самостоятельно.

Довольно часто владельцы частных домов говорят, что если есть «хороший» ноль, то он бесполезен. Но это довольно опасное заблуждение — ведь «земля» дает дополнительную защиту не только бытовой технике, но и человеку от поражения электрическим током. Сегодня мы рассмотрим возможность сделать заземление 220 В в частном доме своими руками, попробуем разобраться, чем оно отличается от 380 В, а также разберемся, насколько сложна эта работа.Но главный вопрос, который необходимо решить, — действительно ли заземление так важно и необходимо.

Читайте в статье:

Для чего нужно заземление и насколько необходимо его установка в частном доме

Начнем с того, с чем часто сталкиваются практически все владельцы бытовой техники — незначительное, но чувствительное поражение электрическим током от корпуса какого-нибудь устройства в доме. И это происходит из-за нарушения изоляции и контакта токоведущих частей с корпусом устройства.

Рассмотрим другой вариант. Иногда бывает, что, открыв водопроводный кран, человек ощущает покалывание электрическим током из воды. Это уже вина соседей, которые пытаются украсть электричество. Конечно, с более новыми приборами учета такой номер не получится, но со старыми он неплохо отработал. Происходит это из-за того, что недобросовестный потребитель, взяв фазу для устройства, подключает ноль к водопроводу … В этом случае расход падает в 2 раза.

Важная информация! Если потребителя признают виновным в такой краже, то ему обязательно грозит административное наказание.

Итак, возвращаясь к нашей теме — зачем нам заземление. Именно он убережет вас от таких неприятных ощущений, а иногда и от более серьезного поражения электрическим током. Его устройство в многоквартирных домах рассматривать не будем — ведь там монтируется общая схема. К нему подключены все жилые помещения. Намного интереснее будет заняться заземлением для частного дома, которое вы сможете собрать самостоятельно.

Основная задача — понять, как делать такую ​​работу. Более того, обычно на дачу привозят старую бытовую технику, которая требует особого внимания. Именно вариант установки на таких участках будет нашим приоритетом. Но сначала давайте разберемся с общими понятиями и нюансами, которые есть у заземления в стране.

Понятия «заземление» и «обнуление»: в чем разница между ними

Принципиальное различие между этими понятиями заключается в следующем.Заземление снижает напряжение в поврежденной цепи до минимума, не опасного для человека. Обнуление с помощью автоматики отключает питание в случае короткого замыкания. Опасность второго в том, что автоматика может не успеть сработать, и человек получит удар электрическим током, опасный для здоровья и даже жизни.

В домах, где установка заземляющего контура невозможна, его иногда используют в качестве такого нулевого провода, но в этом случае необходимо установить вместе устройства защитного отключения и автоматы, либо установку дифавтоматов.Но чаще всего есть возможность устройства заземления и молниезащиты в частном доме, а значит, нужно разбираться в технологии монтажа и эксплуатации.

Статья по теме:

Чего следует избегать при установке контура заземления — наиболее частые ошибки

Конечно, при установке контура заземления своими руками впервые ошибок не избежать. Можно сказать больше — их допускают даже опытные мастера.Но, как говорится, «предупрежден, значит вооружен». Поэтому стоит упомянуть самые распространенные из них.

Экспертное заключение

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросите у специалиста

«Контурное заземление не может идти напрямую на прибор. Заземление должно приходить на устройство от шины, расположенной в плате питания. Вот почему первое и самое распространенное — это, конечно, неправильное соединение.«

Следующая ошибка — использование газопровода или канализации в качестве контура. Ни в коем случае нельзя этого делать. Об этом говорят и правила электроустановок. Также нельзя использовать в качестве контура. Металлический забор вокруг дом.

Другой распространенной ошибкой является использование слишком тонких проводников (шин и электродов). Это приведет к очень быстрой коррозии и разрушению металла, сводя на нет все работы. Длина сварных швов также важна при установке контура заземления. Этот параметр не должно быть меньше 10 см (например, соединение двух сборных шин).Что касается соединения шины с электродом, то место контакта необходимо прокарить по всей длине и с двух сторон. Необходимо обработать сварные швы антикоррозийным составом. Но это не касается всего листа заземления.

Далее. Заземляющая полоса, которая находится над уровнем земли и на которой закреплены контакты для подключения заземляющего провода, должна быть окрашена (желательно в черный цвет). В этом случае состав малярного материала значения не имеет.Это может быть как нитрокраска, так и любая битумная мастика … Также желательно в этом месте нанести на стену знак заземления (см. Фото).

Также электроды не должны быть меньше 1,5 м. Это приведет к потере качества всей цепи заземления. Также нельзя оставлять шину на поверхности или с небольшой глубины. Глубина заземляющей шины должна быть 0,5-0,8 м. Это обязательно!

Еще кое-что. Многие, проводя заземление от контактов шины к силовой панели, делают провод длинным.После этого нужно скрутить его в спираль, чтобы добиться нужного размера … Этого сделать нельзя. Наверняка из курса школьной физики кто-то помнит, что любой виток провода — это уже катушка, создающая индукционные токи. А в системе заземления недопустима любая индуктивность.

Установка заземления громоотвода в частных домах

В наше время довольно много споров по поводу необходимости молниезащиты в частных домах.Но большинство склонно считать, что это необходимо. Более того, для его устройства не потребуется много времени, сил и денег. Разберемся, что для этого нужно. Потребуется следующий материал:

• три железных электрода длиной 1,5-2,5 м;
• железная шина для подключения штифтов;
• катанка стальная диаметром 6-8 мм 2 для заземления молниеотвода;
• Провод медный одножильный сечением не менее 6 мм 2 и длиной 1-1.5 м как громоотвод;
• деревянная подставка для крепления громоотвода длиной 3 м.

Теперь вы можете приступить к работе.

Важно! Контур заземления для громоотвода должен располагаться на расстоянии 5-8 м от входа в частный дом.

На необходимом расстоянии роем траншею глубиной 0,5 м в виде равнобедренного треугольника с ребрами 1 м. Забиваем электроды по углам и выполняем те же действия, что и при домашнем заземлении.Разница в том, что стальная проволока будет идти от цепи к дому в качестве токоотвода.

Теперь к крыше крепится деревянная опора, поверх которой закреплен медный громоотвод. Катанка должна подойти к нему. В то же время при прокладке провода вдоль стены и на крыше имеет смысл проложить между ним и поверхностью асбестовую ткань в качестве изолятора. Как видите, процесс совсем несложный и займет немного времени. При желании можно сделать громоотвод на вышке отдельно от дома.В этом случае следует быть готовым к тому, что его длина должна быть на 3-4 м выше конька крыши.

Ну а теперь, разобравшись, как сделать громоотвод в частном доме, можно переходить к стоимости готовых комплектов для установки заземления, а также уточнить цены на такие работы при найме профессионалов.

Стоимость комплектов заземления для частных домов

Многие не знают, что комплекты заземления для дачи можно приобрести готовыми.Попробуем разобраться, что в них входит, в каком количестве и сколько может стоить. Помимо основного поставщика на российский рынок — польской компании ZANDZ-GALMAR , есть смысл обратить внимание на российского производителя — компанию Elcom .

Фирма-производитель	Наименование	Количество, шт.	Стоимость комплекта, руб.
ZANDZ-GALMAR	Стержень из нержавеющей стали 16ммX1.5 м	4	24 000
	Муфта для подключения	4
	Наконечник	1
	Головка ударная	1
	Проводящая паста 0,15 г	1
	Изолента	1
	Зажим для проводника	1
Zandz ZZ-000-015, универсальный комплект заземления 15 метров (Galmar)
Elcom	Пруток из нержавеющей стали 14ммX1.5 м	4	5800
	Муфта для подключения	4
	Наконечник	1
	Головка ударная	1
	Проводящая паста 0,15 г	1
	Изолента	1
	Зажим для проводника	1
Комплект заземления «ЗН — 6», оцинкованный

Что касается стоимости установки заземления в частных домах, то она варьируется от 10 000 до 15 000 руб. Конечно, стоимость комплектов российского производства существенно ниже. Именно по этой причине некоторые люди покупают заземление для частного дома, цена которого составляет 5-6 тысяч рублей. намного проще, чем сделать это самому.

Артикул

Заземление домашних скважин, проводники с общей нейтралью и многое другое

Если у вас есть проблема, связанная с Национальным электротехническим кодексом (NEC), вы испытываете трудности с пониманием требований Кодекса или задаетесь вопросом, почему или существует ли такое требование, спросите Чарли, и он предоставит решение Кодексу.Вопросы можно отправлять на [email protected]. Ответы основаны на NEC 2011 года.

Отсутствует компонент заземления дома
Электрик, который первоначально выполнял электрическое заземление моего дома (новый в 2003 году), подключил провод от панелей выключателя к моей медной водопроводной сети в подвале. Он прикрепил его к медному водопроводу, выходящему из колодца в подвале, перемычкой через вентиль. Я подтвердил в компании, которая выкапывала колодец, что линия от дома до колодца сделана из гибкого пластика.Они также вонзили один стержень в землю и подключили его к входящей электрической коробке от коммунальной компании. Что мне не хватает?

Очевидно, у вас нет 10 футов металлической подземной водопроводной трубы, которую можно было бы использовать как часть системы заземляющих электродов. Медный водопровод в подвале является частью внутренней системы водопровода и должен быть подключен к заземляющему проводу оборудования. Это было сделано путем подключения к шине заземления на сервисной панели. При отсутствии металлической подземной водопроводной трубы заземляющий электрод, выбранный установщиком, был заземляющим стержнем.В соответствии с действовавшими в то время Кодексами заземляющий стержень необходимо было проверить, чтобы обеспечить сопротивление 25 Ом относительно земли или менее. Альтернативой, разрешенной для испытания на сопротивление заземлению, была установка второго заземляющего стержня. Установщик, вероятно, не сделал ни того, ни другого, и установка может быть нарушена Кодексом. Установка второго заземляющего стержня в соответствии с 250.53 (A) (2) должна привести вашу установку в соответствие с Кодексом.

Надлежащее заземление скважины
Моя обсадная труба сделана из жесткого металла, поэтому я подумал о том, чтобы также провести к скважине провод заземляющего электрода, но мне сказали, что в этом нет необходимости, если у меня есть два заземляющих стержня.Это правда?

Металлический кожух скважины не обязательно должен быть частью системы заземляющих электродов; однако металлический кожух скважины необходимо подсоединять к заземляющему проводу оборудования контура скважинного насоса. Согласно NEC 250.50 2011 года, система заземляющих электродов должна быть сформирована путем соединения вместе всех заземляющих электродов, имеющихся в каждом здании. Если это новый жилой дом, над которым вы работаете, вероятно, имеется только два электрода — металлический подземный водопровод, ведущий к колодцу [250.52 (A) (1)] и электрод в бетонном корпусе [250,52 (A) (3)]. Металлический электрод для подземной водопроводной трубы требует дополнительного электрода [250,53 (D) (2)], и электрод в бетонном корпусе может служить этим дополнительным электродом. Если электрод в бетонном корпусе присутствует, и вы пропустили соединение с ним до его заливки, вам все равно необходимо подключиться к нему — чего бы это ни стоило. Два заземляющих стержня сами по себе не режут.

Заземление обсадной трубы в жилом доме
Требуется ли заземление обсадной трубы в жилом доме, если водопровод из ПВХ?

Я думаю, что металлическая обсадная труба хорошо заземлена своим контактом с землей.Статья 100 определяет «заземленный» как «связанный с землей или с каким-либо проводящим телом, которое служит вместо земли». Однако, если металлический кожух колодца не соединен с заземляющим (соединительным) проводом оборудования, для тока замыкания на землю нет другого пути, кроме как через землю. Конечно, это путь с очень высоким сопротивлением и запрещен положениями 250,4 (A) (5) и 250,54, в которых говорится: «Земля не должна рассматриваться как эффективный путь тока замыкания на землю. NEC 250.112 (M) требует, чтобы при использовании погружного насоса в металлической обсадной трубе скважины металлический корпус скважины был соединен с заземляющим (заземляющим) проводом оборудования цепи, питающей погружной насос.

Проводники с общей нейтралью
Если у вас общая нейтраль с двумя токоведущими проводниками, нужно ли связывать выключатели вместе с помощью перемычки? Мой коллега сказал, что это нужно делать в любой ситуации, и я не согласен. Я думаю, что связывание выключателей вместе не требуется в коммерческих установках, но в жилых помещениях, когда вы используете 14–3 или 12–3 для переноса двух цепей в зону, я думаю, вам, возможно, придется использовать стяжку выключателя.

Когда вы делите нейтраль с двумя или более незаземленными проводниками, между которыми есть напряжение, получается многопроволочная ответвленная цепь [210.4 (А)]. Каждая многопроволочная ответвленная цепь должна быть снабжена средствами для одновременного отключения всех незаземленных проводников в точке начала цепи [210.4 (B)]. Эти требования применимы ко всем установкам. Обычно используемые 3-проводные домашние линии должны быть подключены к автоматическим выключателям, которые одновременно отключают обе цепи. Это может быть выполнено с помощью двухполюсного автоматического выключателя или двух однополюсных автоматических выключателей с идентифицированной ручкой-стяжкой.

Использование кожуха в качестве кабельного канала
Подрядчик предоставил три отдельных выключателя для трех тепловых насосов.Он продлил проводку трех цепей через каждый выключатель, один к другому. Я утверждаю, что установка является нарушением статьи 404 NEC «Переключатели» [404.3 (B)], которая гласит: «Используется в качестве дорожки качения. Кожухи не должны использоваться в качестве распределительных коробок, вспомогательных желобов, кабельных каналов для проводников, проходящих через … ». Подрядчик ответил, что он соблюдает требования, поскольку последнее предложение гласит: «… если приложение не соответствует требованиям 312.8». Я считаю, что 312.8 неприменим, потому что он подпадает под Статью 312, Шкафы, Вырезы и кожухи для розеток счетчиков, к которой это не относится.

Выключатель-разъединитель предназначен для заводской установки в корпус, который может быть либо коробкой с вырезом, предназначенной для поверхностного монтажа, либо шкафом, предназначенным для скрытого или поверхностного монтажа. И шкафы, и коробки для вырезов охватываются 312.8. Если внутри корпуса имеется достаточно места для проходных проводов, установка соответствует минимальным требованиям Кодекса. Ссылка на 312.8 из 404.3 (B) делает применимыми положения 312.8. В Разделе 312 NEC 2011 г. есть новое требование.8 (3), который требует наличия предупреждающей таблички с указанием ближайшего отключающего средства для любых проходных проводов в корпусе. Это значительно повысит безопасность рабочих.

Розетки в дополнительных зданиях
Я пытаюсь достроить отдельно стоящую мастерскую площадью 1460 квадратных футов на своем заднем дворе, и только что провалил окончательный электрический осмотр. Инспектор заявил, что все емкости внутри и снаружи должны быть защищены от взлома. Я могу въезжать в здание на машинах, так как в основном я буду работать с автомобилями, мотоциклами и т. Д.Сейчас я пытаюсь выяснить, требуются ли защищенные от взлома розетки согласно NEC в моем отдельно стоящем отдельно стоящем (вспомогательном здании).

NEC 410.12 требует, чтобы во всех областях, указанных в 210.52, все розетки неблокируемого типа на 125 В (В), 15 и 20 А (А) были внесены в список защищенных от несанкционированного доступа. NEC 210.52 (G) требует наличия как минимум одной розетки в отдельно стоящем вспомогательном здании. В соответствии с требованием 410.12 все розетки типа 125 В, 15 и 20 А без блокировки, установленные в вспомогательных зданиях, должны иметь перечень розеток с защитой от несанкционированного доступа.

Несоответствие редакции кода
В ответе на вопрос «Что я могу использовать» в разделе часто задаваемых вопросов по коду за март 2011 г. вы ответили, что регулировка допустимой нагрузки не требуется. Читатель заявил, что у него нелинейные нагрузки. В статье 310.15 (B) (4) (c) говорится: «Если основная часть нагрузки состоит из нелинейных нагрузок, в нейтральном проводнике присутствуют гармонические токи. Таким образом, нейтральный провод считается токопроводящим ». Я думаю, вам следовало сообщить читателю, что, если основная часть нагрузки состоит из нелинейных нагрузок, ему необходимо подстроиться.Также вы указываете 310.15 (B) (3) (a) для регулировки токовой нагрузки. Разве ссылка не должна была быть 310.15 (B) (2) (a)?

Спасибо за комментарий. Я считаю, что в вопросе признавалось наличие нелинейных нагрузок и необходимость снижения номинальных характеристик. Все ссылки на Код в ответе верны. Ответы на часто задаваемые вопросы по коду основаны на NEC 2011 года. Я знаю, что это сложно, когда вы используете более раннюю редакцию Кодекса, но покупка последней редакции NEC, безусловно, удобна для электромонтажников.

Прокладка кабелей над потолочной плиткой
Я понимаю, что большая часть проводки будет выполняться с использованием параллельных или перпендикулярных балок, но есть ли для этого требования Кодекса? Если кабель (в данном случае кабель категории 5) поддерживается правильно, почему нельзя использовать диагональный проложенный путь?

Нет никаких конкретных требований NEC относительно способа прокладки кабеля над потолочной плиткой по отношению к потолочным балкам. Я считаю, что на характеристики кабеля Cat 5 отрицательно влияет длина кабеля, и диагональ может быть лучшим способом его установки.Ознакомьтесь с необходимыми правилами соответствия для установки кабеля в 300,11 (A).

---

TROUT отвечает на кодовый вопрос дня на веб-сайте NECA. С ним можно связаться по адресу [email protected].

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме?

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме? — Обмен стеками товаров для дома

Сеть обмена стеком

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 1 месяц назад

Просмотрено 146k раз

Установлю подпанель в отдельно стоящем гараже.Субпанель будет на 60 ампер. Гараж находится примерно в 30 футах от главной панели дома, и я, конечно, получу точную длину, прежде чем выбирать правильную проводку. Я буду использовать ПВХ под землей для проводки. Уже есть проводка, идущая под землей от дома до гаража, которая больше не будет использоваться. Когда дело доходит до заземления этой субпанели, следует ли мне провести заземляющий провод от главной панели к новой субпанели или заземлить субпанель на землю?

Чтение этого ответа звучит так, как будто мне пришлось бы заземлить субпанель на основную, в первую очередь потому, что в моей ситуации это новая установка.Все остальные переменные, которые я контролирую.

• Если это так, я бы проложил 4 провода от главной панели к вспомогательной, 2 горячих, 1 нейтраль и 1 заземление правильно?

• Тогда на субпанели шина заземления и шина нейтрали не будут подключены, а винт заземления вынут из шины заземления?

• Наконец, в основном должен использоваться прерыватель GFCI, верно? Я считаю, что это верно для любой субпанели в отдельно стоящем здании, просто хочу быть уверенным.

Создан 22 апр.

MDMoore313MDMoore313

1,9355 золотых знаков2020 серебряных знаков3434 бронзовых знака

3

• Протяните 4 проводника (2 незаземленных (горячих), 1 заземленный (нейтраль), 1 заземляющий) (250.32 (В) (1)).
• Заземленная (нейтраль) и шина заземления должны быть разделены на субпанели (250.32 (B) (1)).
• Нет необходимости в выключателе GFCI на главной панели, если этого не требует местный кодекс.
• Требуется система заземляющих электродов на второй конструкции (250,32 (A)).

Создан 23 апр.

Тестер101 Тестер101

1k7272 золотых знака1112 серебряных знаков569569 бронзовых знаков

9

Сделаю это прямо сейчас.Простая подача сабвуфера на 50 А. Две точки (незаземленный провод), одна нейтраль, одна земля (заземляющий провод оборудования) в 1-дюймовом ПВХ. Заземляющий стержень в сарае. Вот как это сделать.

Создан 26 мая.

MarcMarc

3111 бронзовый знак

Заземление предназначено для любого оборудования, которое закорачивается само по себе и должно всегда иметь заземление, подключенное к оборудованию, а затем выходить на шину заземления, которая заземлена на землю.Заземление всегда должно быть подключено в любом месте, где есть вероятность касания проводом под напряжением любого металла, к которому должно быть привязано заземление, чтобы ток шел по заземляющему проводу к земле, а не к кому-либо, кто схватит коробку или часть оборудования. или устройство, которое слегка закорочено, но достаточно, чтобы причинить кому-либо вред при прикосновении. Есть устройства защиты от замыканий на землю, но иногда они выходят из строя. Я чувствую, что все заземления не должны быть привязаны к какой-либо нейтрали, потому что напряжение будет считываться от горячего к заземлению так же, как от горячего к нейтрали, когда цепь применяется и течет ток, и это заставит ваш счетчик работать больше, поскольку он использует ток земля.Я не уверен, прав ли я, но если вы отключите систему заземления от нейтрали, вы не увидите, что ток, протекающий на землю с напряжением 120 или 220 вольт, я думаю.

Создан 24 апр.

0

Вы бежите на сотню или двести футов.Самый главный сервис на 200 ампер — это нейтраль, а заземления — все вместе. gfci работает до тех пор, пока на 110 вы проложите три провода в отдельных шурупах. И неважно, связаны ли ваши грунты и нейтралы вместе. Все дома заземлены согласно нормам. Если запустить два, один десять выключателей, получится двойной полюс, и получится 220, потому что у вас есть два выключателя. Переменный ток не является постоянным. Я смотрю на это так, что вам нужен ток и нейтраль, чтобы получить 120 без падения напряжения, которое у вас есть 120. Две точки, которые у вас есть, 240 без падения напряжения.Большинство парней говорят, что 110 ну у вас падение напряжения. Два провода одинакового сечения, необходимые для правильной переноски груза. Нейтральный и горячий на 110 вы всегда приносите 220 в гараж или сарае, что бывает, если вам это нужно. Четыре провода одинакового размера. Это сохраняет ваше напряжение сбалансированным. Коробка розеток в сарае или гараже не нуждается в заземляющем проводе, если вы не перебегаете через голову. Освещение — вот для чего нужен заземляющий стержень. Освещение не поражает непроводящие предметы, такие как ПВХ или стекло. Он пойдет по короткому пути, поэтому ваш трансформатор на полюсе заземлен.И дом на всякий случай. Но тридцать лет мой дом работает, и все выключатели отключатся. Однажды ночью у меня было короткое замыкание на землю от полюса к полюсу, с одной стороны дома, питание должно было включаться и выключаться, проверил мои провода основного напряжения, проходящие под землей, один горячий ток включал и выключал. Я надеялся, что это трансформатор. Оказалось, что осел положил одно захоронение прямо в землю, чтобы кто-то мог умереть. Горячие удары по земле, прямые короткие. Что заземляющий стержень ничего не делает.Мой гараж 15 лет 4 провода к главному выключателю, точно так же, как электрические розетки в вашем доме, не используйте заземляющие стержни, массивные удары молнии возле гаража. Коробка находится внутри, дерево — изолятор, у меня больше шансов, что гараж пострадает и сгорит. Коды у половины из них ничего не значат. Они по-прежнему делают незаземленный удлинитель, который я временно подключил к своему гаражу, чтобы осветить его и использовать электроинструменты, и фары подключены и не используют заземляющий провод, а выключатели срабатывают в гараже, когда им нужно.Я готов вернуться в дом с шестью четырьмя проводами под землей, 150 футов, 220 метров, разделить два пути, бегать, что я хочу. Единственный способ, которым я умру, — это войти в бассейн и бросить в него горячий и нейтральный свет. изготовленные по этой причине фальш-розетки выходят из строя, и люди гибнут вот так. Я оператор радиолюбителей, я видел, как молния ударила по земле, и снова вспыхнула, это не ложь, весь удар попадет в землю, сколько энергии вернется, чтобы убить вашу технику. Антенна Amy имеет длину 48 футов, 58 футов над землей, 175 футов от коаксиального кабеля до антенны. Двадцать лет я держу все подключенным, много денег можно потерять.Молния никогда не выбирала долгий путь.

Создан 06 июл.

1 Очень активный вопрос . Заработайте 10 репутации, чтобы ответить на этот вопрос.Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Заземляющие навесы и гаражи — Обмен стеками для товаров для дома

Это трансформатор

время, детка!

Одна из замечательных особенностей мощности переменного тока заключается в том, что мы можем передавать ее как колеблющееся магнитное поле , не создавая проводящей связи между двумя точками.Так работают трансформаторы, и это означает, что их можно не только использовать для повышения или понижения напряжения, но и для создания новой точки соединения нейтрали (отдельно производная система , в Code-ese) посередине. электрической системы, поскольку стороны первичной и вторичной трансформатора эффективно изолированы друг от друга.

Учитывая это, а также язык в NEC 250.30, который охватывает отдельно производные системы, мы можем немного изменить порядок в доме, чтобы ситуация в гараже работала.Во-первых, конец существующего кабеля гаражного фидера необходимо вывести на внешнюю стену дома, если это еще не так, и необходимо провести новую 3-проводную цепь от существующей панели дома. туда, где кормушка выходит в дом.

Затем мы творим чудеса. Трансформатор 5 кВА с первичной обмоткой 240/480 В и вторичной обмоткой 120/240 В можно купить примерно за 500 долларов за новый или во многих случаях немного дешевле (см. Craigslist и т. Д.). Существующий в доме выключатель на 30 А необходимо заменить на 2-полюсный выключатель 15A , а 3-проводную цепь необходимо подключить к панели как цепь только на 240 В (горячая / горячая / заземленная).Трансформатор идет в точке, где 3-проводная цепь от панели встречается с 2-проводным механизмом подачи в гараж — эта точка должна быть снаружи дома, чтобы это работало.

На трансформаторе провода h2 и h3 подключаются к одному входящему току от панели, а провода h4 и h5 подключаются к другому входящему току от панели. Провод заземления в цепи от панели подключается к винту заземления или проводу на корпусе трансформатора, завершая разводку первичной цепи.На вторичной стороне провода X1 и X2 подключаются к черному проводу, идущему в гаражный фидер, а провода X3 и X4 подключаются не только к белому проводу, идущему в гаражный фидер, но и еще к двум двум проводам:

• Перемычка 6AWG к винту заземления на корпусе трансформатора или заземляющему проводу трансформатора (это требование 250,30 (A) (1) для соединительной перемычки системы на трансформаторе, если к ней подключены заземляющие электроды согласно 250.30 ( C), и разрешено NEC 250 в качестве дублирующей перемычки.30 (A) (1) Исключение 2)
• Еще один медный провод 6AWG к паре заземляющих стержней, разнесенных на 8 футов (для защиты вторичной обмотки этого трансформатора от пробоя изоляции, вызванного матерью-природой, подробности см. В NEC 250.30 (C))

(P.S. Это снижает напряжение с 240 В на панели до 120 В на фидере, что является артефактом такой схемы, следовательно, размер выключателя в доме уменьшается.)

Как только это будет сделано, переезжаем в гараж. Другая пара заземляющих стержней разводится на расстоянии 8 футов друг от друга и соединяется с панелью гаража с помощью большего количества медного провода 6AWG, а крепежный винт или перемычка в панели гаража остается в — по сути, трансформатор делает ее основной панелью. очередной раз.Таким образом, замыкания на землю, вызванные искусственной энергией, возвращаются во вторичную обмотку трансформатора через соединение на панели гаража, в то время как заземляющие стержни имеют дело с электричеством, генерируемым естественным путем. (Двойное соединение на вторичной обмотке трансформатора не будет пропускать ток, если сам трансформатор не закорачивает от первичной обмотки ко вторичной, чего не должно происходить.)

Как установить заземляющие стержни: 10 шагов (с изображениями)

Об этой статье

Соавторы:

Электрик и строитель, CN Coterie

Соавтором этой статьи является Ricardo Mitchell.Рикардо Митчелл — генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк. CN Coterie специализируется на полном ремонте домов, электромонтажных работах, сантехнике, столярных изделиях, столярных изделиях, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта.Эта статья была просмотрена 189 982 раза (а).

Соавторы: 3

Обновлено: 16 июня 2020 г.

Просмотры: 189,982

Краткое содержание статьи X

Перед установкой заземляющих стержней позвоните на местную горячую линию по копанию, чтобы они могли послать кого-нибудь для определения местоположения любых проводов или труб, находящихся на пути к месту, где вы хотите разместить заземляющий стержень.
