Комбинированная система отопления: схемы подключения

Качественное отопление в нашем климате — необходимость. А комбинированная система отопления, мало того что надежна, еще и может дать более высокий уровень комфорта.

Содержание статьи

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Подключение коллектора теплого пола к системе отопления

Как выглядит радиаторная система отопления, представляют себе все. От котла идет труба, которая обходит все радиаторы. С выхода радиаторов собирается остывший теплоноситель и поддается на вход отопительного агрегата. Так выглядит простейшая схема радиаторного отопления.

Логично предположить, что для подключения теплого пола просто ставят тройники на входе и выходе котла. К свободным выходам и подключают теплый пол. В общем это соответствует действительности,  но не все так просто. В теплый пол подается теплоноситель более низкой температуры (чаще всего 35-40°С, но не выше 50°C), а на выходе котла теплоноситель с более высокой температурой. Тут есть два способа решения проблемы:

• Понизить температуру теплоносителя в контуре теплого пола.
• Подключить теплый пол после радиаторов.

Первую схему называют параллельным подключением к котлу, вторую — последовательным. Надо сказать, что чаще реализуется параллельное подключение. Оно более стабильно, проще поддается регулировке, можно регулировать отдельно степень нагрева пола и радиаторов.

Параллельное подключение радиаторов и теплого пола

При параллельном подключении к котлу радиаторов и теплого водяного пола, на выходе котла ставят тройник, а на отводе к теплому полу ставят смесительный узел (на схеме ниже). С его помощью в горячую воду добавляют часть остывшего теплоносителя из обратного трубопровода. Это самый простой способ подключения теплого пола к радиаторам. Но он хорош только с автоматизированными котлами, которые подают теплоноситель заданной температуры.

Схема подключения ТП на трехходовом клапане

Узел подмеса для теплого пола может быть реализован при помощи трехходового клапана. Он имеет термостатическую головку, датчик которой находится в подающем трубопроводе теплого пола. В зависимости от показаний датчика, подмес холодной воды открывается или закрывается.

Плюс этого решения — в низкой стоимости реализации. Минус — в скачкообразных изменениях и невозможности поддерживать постоянную температуру пола. Может быть как перегрев, так и недогрев. Такая схема может быть реализована, если есть жесткие ограничения по средствам. Также она нормально работает при небольшой отапливаемой площади. Если, например, сделали подогрев только в ванной, коридоре.

На смесительном узле

В этой схеме подключения реализована все та же идея — добавить остывший теплоноситель к горячему, а реализация другая. Этот узел называется смесительным. Смесительный узел реализован на основе регулировочного клапана. Он позволяет подавать то количество остывшего теплоносителя, которое необходимо для поддержания заданной температуры. Колебания, безусловно, есть, но они не превышают одного градуса (или около того), что в теплом полу неощутимо.

Эти узлы выпускаются в разной комплектации, чаще всего тут в качестве дополнительных «плюшек» стоят манометры для контроля давления на входе и выходе гребенки теплого пола, байпас для отключения теплого пола, регулировочный клапан для балансировки гидравлики системы.

Комбинированная система отопления с гидрострелкой

Еще один способ подключения теплого пола и радиаторов к одному котлу — через гидрострелку. Это две ёмкости на подаче и на обратном трубопроводе, от которых идут отводки на потребителей. Гидрострелка представляет собой обычно отрезок трубы большого диаметра, запаянный с концов. Труба может быть круглого сечения, но удобнее работать с прямоугольной — проще приваривать отводки для подключения отопительной системы.

Что дает эта схема и зачем нужна гидрострелка? Она выравнивает давление и компенсирует его скачки, на все потребители подается вода одинаковой температуры. Что еще очень хорошо — котел работает при стабильном давлении, что продлевает срок его службы. К тому же при такой схеме подключения теплого пола, проще всего сбалансировать систему, обеспечить нужную скорость движения теплоносителя для каждого вида оборудования.

Минусы в том, что на каждого потребителя нужен свой насос, а это дополнительные затраты.

Последовательное подключение теплого пола к радиаторам

Идея подключения водяного пола после радиаторов в том, что пройдя через радиаторы, теплоноситель уже не такой горячий и полимерные трубы теплого пола не повредятся. В таком случае подключают водяной пол после последнего радиатора. Врезаются в обратный трубопровод, обязательно ставят шаровые краны — для возможности отключения подогрева пола. После врезки входа ТП обязательно ставят насос — без него работать просто не будет. При подключении выхода контура ставят обратный клапан — чтобы не нарушилось направление движения.

Реализуется подобная схема на трехходовом клапане, применима только для подключения одного-двух контуров малой длины. И вообще, это самый неудачный способ, так как сложно спроектировать его оптимально. Также довольно сложно поддерживать нормальную температуру, так как она зависит от того, сколько тепла отдали радиаторы.

Нюансы схем

Обратите внимание — в смесительном узле любого типа, через который подключается теплый пол к радиаторной системе, стоит насос. Так что эта группа должна быть смесительно-насосной. Второй насос необходим, так как котловой не сможет обеспечить требуемую скорость движения теплоносителя по трубам теплого пола.

Второе, на что надо обратить внимание, что на каждом отводе к каждой группе потребителей (на радиаторы, теплый пол и бойлер) стоят краны. Не отсечные (шарового типа), а регулировочные. Они позволяют включать только часть системы. В межсезонье это будет вам на руку. Вторая их функция — регулирование мощности потоков, которые направляются на разные ветки комбинированной системы отопления. Таким образом можно будет делать по желанию теплее пол или радиаторы. Можно тут поставить термостаты, а не краны. Если использовать автоматические, они будут поддерживать заданную температуру в каждом контуре.

Подключение теплого пола к твердотопливному котлу

Твердотопливные котлы отличаются цикличностью работы, а еще тем, что они имеют склонность к перегреву. При неправильной эксплуатации теплоноситель может закипеть. Если радиаторы еще перегрев могут перенести, то теплый пол — это полимерные (обычно) трубы, которые перегревать никак нельзя.

Схема с теплоаккумулятором

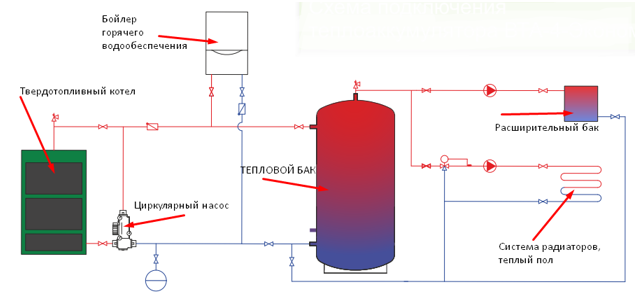

При подключении теплого водяного пола к дровяному или угольному котлу, в систему ставят теплоаккумулятор. Это большой бак, который подключается к котлу, а разводка на радиаторы и теплый пол идет уже от этого бака. Это решает сразу обе проблемы: спасает от цикличности (воды много и падение температуры за время простоя котла не слишком значительное) и от перегрева.

Фокус тут в том, что отводы на радиаторы делают в верхней части емкости, а отводы на теплый пол — ниже. Как известно, более горячая вода будет вверху, ниже — более холодная. Тем не менее узел подмеса в том или ином виде для подогрева пола должен присутствовать (на трехходовом или термостатическом клапане). Также необходим и насос, причем для каждого из потребителей. Насос котла работает только на малом круге — до гидроаккумулятора, а создавать движение в каждой ветке системы будет свой насос.

Также обратите внимание на обвязку твердотопливного котла. Тут важно избежать перегрева и закипания теплоносителя в трубах. Контур от котла до теплоаккумулятора очень мал, так что необходимо обеспечить постоянное и быстрое движение теплоносителя. Это реализуется при помощи создания еще одной «резервной» петли, которая и спасает от перегрева.

Теплоаккумулятор и гидрострелка

Предыдущая схема основана на подаче на радиаторы и теплый пол воды различной температуры. Но ее невозможно контролировать, что делает систему не слишком стабильной. Более надежно — подавать теплоноситель одной температуры, а затем добавлять, по необходимости, остывший из обратки. Реализовать это проще при помощи гидрострелки — в ней происходит выравнивание температуры. А дальше подключение как на схеме выше — с насосами и узлом подмеса.

Обратите внимание, что узел подмеса установлен и на контуре радиаторного отопления. Это сделано для того, чтобы можно было делать температуру комфортной и в межсезонье. Спасает также и при перегреве теплоаккумулятора, что возможно при большой мощности котла и малом объёме бака. В общем, такая схема более надежна и дает более высокий уровень комфорта.

Подключение нескольких котлов или источников тепла

Ставить несколько котлов в одну систему отопления заставляет холодный климат и нестабильная работа электросетей. Хорошо, конечно, иметь автоматизированный котел, но до тех пор, пока не отключат электричество и автоматика перестанет работать. Если при этом на улице -20°C или ниже, даже несколько часов простоя могут обернуться размерзанием системы. Поэтому часто в параллель с электроавтоматизированным котлом ставят энергонезависимый твердотопливный.

Схем подключения двух котлов в одну систему отопления много, но проще всего реализуется эта идея с использованием теплоаккумулятора. В таком случае возможна как работа одного котла, так и обоих сразу, что может стать выходом при аномальных холодах. Чем еще хороша эта схема, так это тем, что подключать можно и теплый пол, и отопление. А также с легкостью можно добавить один из альтернативных источников тепла. Наиболее популярны последнее время солнечные радиаторы. Их подключают к свободным входам теплоаккумулятора.

Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

• установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
• монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
• подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
• подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
• в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

  V бака = V системы : 10

  Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

• подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
• схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Автор: Юрий Бедулин

24.01.2019

Вы уже заметили, что мы симпатизирует котлам Альтеп? Это действительно так! Нам нравится их размеры, толщина стали, размер топки, конструкция теплообменника с длинными дымовыми ходами… Цена у котлов Альтеп адекватная, что не мало важно в наше время. Котел, на фото, отапливает складские помещения под Минском с 2018года. Это был пробный вариант для клиента. Ранее свои склады они отапливали котлами Атмос. В 2019м году клиент заказал ещё один котел для отопления нового склада. По отзывам клиента -работа этого котла понравилась заказчику больше.

См.: Твердотопливный котел ALTEP Duo UNI Plus 75 Подключение, монтаж, установка и обвязка твердотопливного котла

Пеллетные котлы на пике популярности. Одним из самых востребованных производителей-это белорусский Tis. Можно по праву гордиться тем, что белорусские умы и руки сделали такой достойный котел.и это не просто слова продавцов, но и отзыв монтажников и многих пользователей. Перед отопительным сезоном эти котлы на пеллетах разлетаются как пирожки. Ежегодно перед отопительным сезоном образовывается очередь из желающих даже по 100%ной предоплате получить котел. Но приходится ожидать от 4 до 6 недель.

См.: Котел TIS DUO new Pellet 95 (тис дуо пелет) Котлы TIS (ТИС) — отзывы Установка, монтаж пеллетного котла

Эта подборка фото с объекта под Бобруйском. Заказчики обратились в начале 2020года за помощью в подборе твердотопливного котла для дачного домика. После обсуждения хотелок подготовили коммерческое предложение на рассмотрение. КП составили из частей: водоснабжение, канализация, этап радиаторов, этап теплого пола и топочной. Также этапами клиент и заказывал исполнение работ. В топочной смонтировано оборудование: котел SAS UWT 17 с автоматикой, теплоаккумулятор С-Танк, бойлер косвенного нагрева Электромет в настенном исполнении. За работу системы отопления отвечают насосные группы Барбери. Для поддержания положительной температуры в моменты отсутствия хозяева дома, смонтирован электрокотел Эван. На наш взгляд, топочная получилась очень хорошо. Помимо функциональности присутствует и эстетика.

См.: Твердотопливный стальной котел SAS UWT (с автоматикой) 17 кВт Теплоаккумулятор S-Tank AT Prestige 500л

Твердотопливные котлы-это наша разделенная любовь. Вот нравится нам и продавать и монтировать именно твердачи. Мы работаем с многими производителями котлов на твердом топливе. Но есть любимчики, в том числе и украинский Альтеп. Наши монтажники ласково называют его Альтепчиком (мимишненько, не для бруталов). Есть у этого производителя и уникальный котел для белорусского рынка с верхним выходом дымохода. Для домов, в которых идёт реконструкция и замена старых на новые котлов-это идеальный вариант. Он не занимает много места, имеет верхнее подключение, сделан из 5мм стали и снабжён автоматикой.

См.: Твердотопливный котел ALTEP Classic Plus 16 Монтаж твердотопливных котлов Монтаж дымоходов утепленных

Объект смонтированный в феврале 2021. От клиента поступил вопрос — войдёт ли все оборудование в маленькую топочную и так чтобы все узлы обвязки были доступны для обслуживания. Мы долго думали, вертели и так с сяк… И сказали, что впихнем. Но с монтажом этой сложной котельной справится только монтажник-виртуоз Владимир Трухан. На том и порешили, что делаем смету для согласования. Когда смета была готова, клиент сказал привычное возражение «ДОРОГО». Пришлось пересчитывать смету под «сварку». Вышло дешевле и мы ударили с клиентом по рукам. Владимир смонтировал эту котельную за 4 дня. Результат, считаем, что очень хорош!

См.: ПЛОСКИЙ ТЕПЛОАККУМУЛЯТОР ALTEP 800 л Стальной твердотопливный котел TIS UNI 15 Обвязка буферной емкости (монтаж теплоаккумулятора)

Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

Выбираем два из двух! — Protherm

Схема отопления коттеджа твердотопливным и электрическим котлом в качестве резервного.

Многие десятилетия большинство людей в поисках комфорта сознательно стремилось в большие города, теперь все изменилось – жители бегут как можно дальше от многоэтажных муравейников, выбирают уединенные места с нетронутой природой и строят дома вдали от цивилизации. К обустройству загородного дома человек подходит более осознанно, чем к ремонту городской квартиры. Возведение загородной резиденции не только выбор цвета обоев и ламината, а создание с нуля систем жизнеобеспечения: канализации, отопления, системы ГВС. Уже на этапе проектирования дома необходимо определиться с отопительной системой: какой котел устанавливать, где проложить трубы, подключать ли теплые полы, какие радиаторы выбрать или просто ограничиться конвекторами.

Установка газового котла — оптимальный и бюджетный вариант для обеспечения дома теплом и ГВС, но, к сожалению, не всем подойдет. Несмотря на бодрые рапорты российских газовиков, уровень газификации в среднем по стране составляет 67,2 %. Но эти цифры далеки от действительности. Например, в благополучной Московской области газифицированы в основном города, а доступность газа в небольших населенных пунктах – не превышает 50 %, что же говорить о других регионах?

Удовольствие самостоятельного подключения к газопроводу – не самое бюджетное предприятие: за доступ к магистральной трубе придется заплатить шестизначную, а в некоторых случаях и семизначную сумму. Установка газгольдера не всегда оказывается возможной, а многим просто психологически дискомфортно жить на баллоне с газом.

Рассмотрим альтернативные варианты отопления.

• Жидкое топливо. В основном нефтепродукты: мазут, соляра, дизель, бензин, керосин и даже отработанное масло. Наиболее распространенный и качественный вид горючего – дизельное топливо. При использовании жидкого топлива много минусов: специфический запах, высокая стоимость топлива, шум, дорогое сервисное обслуживание.
• Твердое топливо. Топить дом дровами или углем удобно и дешево, особенно если регион расположен в месте, где топлива в избытке. Твёрдотопливные котлы обладают высокой мощностью, позволяющей отапливать большие помещения. Они просты в монтаже. Но есть у традиционных котлов серьезный недостаток – их владелец привязан к ним на всю зиму: загружать котел нужно от двух до пяти раз в сутки, если не чаще: зимой без риска заморозить систему дом на продолжительное время оставлять нельзя.
• Электричество. Электрические котлы по степени комфорта превосходят и твердо-, и жидкотопливные. Это простое, удобное, компактное и, что важно, безопасное решение — открытого огня нет, взрываться или гореть нечему, отсутствуют вредные выбросы и неприятный запах.

Если посмотреть на стоимость электрического котла, то при покупке это самое дешевое решение, но впоследствии самое дорогое в пересчёте за стоимость киловатта тепловой энергии. Отапливать большой дом электричеством нерационально. Небольшой экономии можно добиться, если населенный пункт имеет статус «сельское поселение», в этом случае владелец участка может получить субсидию и получать счет за электричество с пониженным коэффицентом — 0,7. Можно установить многотарифный счетчик и экономить за счет ночного тарифа еще до 20 % счета за электроэнергию. Но, учитывая тот факт, что средняя цена за киловатт по России составляет — 4,5 рубля, отопительный сезон длится семь месяцев, сумма окажется солидная.

Так как же поступить, если газ в обозримом будущем к участку не подведут? Какой котел установить, чтобы и в деньгах не потерять, и быть уверенным в том, что зимой дом останется теплым, даже если его оставить на длительное время.

Решение лежит на поверхности: зачем выбирать что-то одно, если можно выбрать два из двух! Чтобы избежать лишних трат, связанных с высокими тарифами на отопление дома электричеством и при этом не быть постоянно привязанным к твёрдотопливному котлу, мы нивелируем минусы одного котла плюсами другого.

Мы предлагаем рассмотреть схему отопления загородного дом площадью от 200 кв. м., предполагающую использование сразу двух котлов: твердотопливного как основного и электрического в качестве резервного. Реализация этой схемы отопления решит следующие проблемы: снизятся затраты на электричество, увеличится промежуток между растопками, что актуально в ночное время суток, дом будет застрахован от промерзания, если хозяева будут вынуждены на время уехать.

Мы разработали проект отопительной системы на основе отопительной техники Protherm: в качестве основы для нашей схемы отопления выбираем твердотопливный котел Protherm «Бобер» – мощный и надежный аппарат, а резервным электрическим котлом станет легкий и давно зарекомендовавший себя у российского потребителя электрический котел «Скат».

Отличительными особенностями модели Бобер DLO являются: удобная горизонтальная загрузка топлива, комфортное управление температурой горения, регулируемая подача воздуха с термостатом, возможность установки страховочного клапана подмеса, обеспечивающего защиту от перегрева теплоносителя.

Электрический котел Protherm «Скат» работает от сети ~380В, а модели 6К и 9К — от сети напряжением как ~380В, так и ~220В. Энергии котлов хватит, чтобы обеспечить дом горячей водой для бытовых нужд, подключить теплые полы и радиаторы.

Схема подключения:

1. Твердотопливный отопительный котёл Protherm «Бобёр»
2. Электрический котел Protherm «Скат»
3. Буферная ёмкость
4. Водонагреватель
5. Погодозависимый регулятор Kromschroder E8.4401
6. Радиаторы + термостатический вентиль
7. Теплый пол
8. Термостат

Установка буферной ёмкости (3) позволяет поддерживать температуру в системе отопления после прогорания дров в твердотопливном котле (1). Благодаря термостату (8) электрический котел (2) контролирует температуру теплоносителя в буферной ёмкости (3), в случае падения температуры до заданного минимума он автоматически начинает свою работу для поддержки температуры в буферной ёмкости (3). При наличии многотарифного счетчика затраты за использование электроэнергии сведены к минимуму. Погодозависимый регулятор (5) осуществляет управление основными отопительными контурами (6,7) и водонагревателем (4), что дает дополнительную экономию, основанную на выборе программы отопления в зависимости от заданной температуры.

При подборе мощности котла необходимо рассчитать площадь отапливаемого помещения. Для экономичной эксплуатации важно, чтобы она соответствовала потерям тепла отапливаемых помещений. Выбор котла меньшей мощности ведёт к недостаточному прогреву помещений и невыполнению требований по тепловому комфорту, а при выборе котла слишком большой мощности его производительность снижается, что ведёт к образованию конденсата и смолы внутри твердотопливного котла. Проектируя систему отопления, нужно определить необходимый объём расширительного бака. При превышении объёма встроенного расширительного бака электрического котла необходим внешний расширительный бак. Следует знать гидравлическое сопротивление всей системы и проверить соотношение с остаточным напором насоса для определения работоспособности системы.

Мы считаем, что комбинированная схема отопления твёрдотопливным и электрическим котлами сможет решить многие проблемы владельцев негазифицированных домов. Предложив реализовать на объекте описанную выше схему отопления, вы сможете дать домовладельцу уверенность в сохранности тепла его жилища, а также предложите вариант существенной экономии средств.

Подключение теплого пола к котлу в Екатеринбурге недорого

Одна из главных проблем для владельцев дачных домов или коттеджей – это монтаж системы отопления. Компания «Ваш помощник» осуществляет комплексный подход к оснащению домов отопительными системами.

Мы выполняем установку отопления под ключ с гарантией на работы и поставляемое оборудование

В комплекс работ по установке отопления входит:

• Проектирование отопительной системы с учетом особенностей конкретного дома
• Составление и оформление смет и договоров
• Монтаж всех компонентов системы отопления
• Внедрение автоматики, систем мониторинга и управления
• Сервисное обслуживание и диагностика

Системы отопления, устанавливаемые нашей компанией, различаются по типу котлов. Мы можем предложить вам отопительные системы на базе:

• газового котла
• твердотопливного котла
• пеллетного котла
• электрического котла
• дизельного котла

Выбор типа котла – очень важный нюанс, влияющий на стоимость обустройства системы отопления.  Наши специалисты обязательно проконсультируют Вас по этому вопросу и подберут оптимальный вариант для Вашего дома.

После выбора типа и модели котла, а также другого необходимого оборудования, начинается непосредственная установка отопления в доме.

Этапы монтажа системы отопления:

• Установка нагревательного оборудования,обычно это радиаторы
• Монтаж стояков и магистралей трубопроводов по ранее разработанной схеме
• Установка циркуляционного насоса и фильтра
• Установка котельного оборудования
• Опрессовка системы с помощью воздуха
• Заливка теплоносителя
• Пусконаладочные работы

Мы работаем в Екатеринбурге и по всей Свердловской области. Для консультации и предварительного расчета стоимости работ звоните по нашему телефону или оставьте заявку онлайн.

Схемы обвязки твердотопливный котел + теплоаккумулятор + резервный котел

Алгоритм работы котельной:

Насос твердотопливного котла включается автоматически при розжиге дров в котле и выключается при их прогорании.

Формируется три запроса тепла от трех различных потребителей – радиаторная система отопления (р-р, комнатный термостат), внутрипольная система отопления (ТП, комнатный термостат, или контроллер ТП) и бойлер ГВС (диф.термостат).

По запросу тепла от р-р или ТП системы отопления в работу включается  циркуляционный насос Ноп, обеспечивающий циркуляцию теплоносителя в системе радиаторного отопления и необходимую разницу давлений в точках подключения НСУ теплого пола. (При выключенном Ноп большинство коллекторных НСУ для теплого пола работать не будут).

При запросе тепла от р-р системы открывается кран с электроприводом, при отсутствии запроса кран закрыт. Установленные на радиаторах термоголовки ограничивают максимальную температуру воздуха во всех помещениях.

При запросе тепла от системы ТП включается насос в составе смесительного узла, при отсутствии запроса тепла насос выключен.

Если температура в ТА выше заданной «рабочей», забор тепла производится из ТА. Если буферная емкость остыла, трехходовой клапан с электроприводом переключает поток теплоносителя на электрокотел. Электрокотел включается только при наличии запроса тепла. При этом если запрос тепла идет от системы отопления он включается на заданную на котле температуру теплоносителя, если от бойлера ГВС — на максимальную температуру теплоносителя.

Бойлер при нагретом ТА. Насос загрузки бойлера включится только в том случае если температура в ТА выше температуры в бойлере на заданную дельту + есть запрос тепла от бойлера. Насос загрузки бойлера выключится в случае, если температуры в бойлере и ТА сравняются либо бойлер нагреется до заданной температуры.

Бойлер при остывшем ТА. При наличии запроса тепла включаются насос загрузки бойлера и электрокотел. Насос и электрокотел выключаются при достижении заданной температуры бойлера.

Итого, работа всего оборудования производится в автоматическом режиме, а именно:

• При розжиге дров в ТТ-котле происходит запуск насоса загрузки ТА, и его остановка при прогорании дров
• Переключение источников тепла автоматическое (по температуре в ТА), включение их в работу автоматическое (по запросу тепла)
• Включение потребителей в работу автоматическое, по запросу тепла
• Есть возможность задавать приоритет бойлера гвс, приоритет системы отопления, работу без приоритета.
• Удобный мониторинг параметров котельной и статуса работы отдельного оборудования.

Автоматизация такой котельной может быть реализована без применения сложных контроллеров, только термостаты и релейная логика.

Один из минусов данной тепловой схемы – сложная автоматизация системы отопления – для запуска только теплых полов необходимо включить циркуляционный насос р-р отопления, а радиаторное отопление выключить при помощи крана с электроприводом.

Этой проблемы можно избежать, изначально применив для обвязки коллектора теплого пола насосно-смесительную группу на базе трехходового клапана, подключенную параллельно насосной группе радиаторного отопления.

Наличие бойлера ГВС также усложняет процесс автоматизации. Нагрев бойлера от ТА фактически происходит только во время топки ТТ-котла. Даже полностью нагретый ТА 1000л не нагреет бойлер 200л до минимально необходимой температуры 55С. Температуры в двух баках быстро уравниваются и нагрев прекращается. Завершает задачу по нагреву уже электрокотел.

Схема 2

Дорабатываем схему №1 – все потребители снабжаются отдельными насосными группами – прямыми или смесительными, не зависящими друг от друга.

Теплый пол с использованием уличного дровяного котла

Несколько очень распространенных вопросов, которые мы получаем от наших клиентов:
«Можно ли использовать дровяную печь с тепловым излучением?» и «Является ли теплый пол более эффективным?»

Дровяная печь Лучистое тепло от вашей печи — лучший вид тепла и сохраняет ваши полы очень теплыми! Лучистое отопление пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; сэкономить вам еще больше дров или угля!

Вода, которая течет по вашему полу для лучистого обогрева пола, никогда не бывает теплее 140 °.Более высокие температуры вызовут трещины в полу, если у вас есть бетон, и могут деформировать дерево, если оно будет сильнее.

Одно из преимуществ лучистого теплого пола заключается в том, что он сохраняет самые теплые 10 футов в нижней части комнаты. Это исключает попадание тепла на потолок и от крыши, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании лучистого теплого пола. это замечательно для комнат с высокими потолками, например, в больших комнатах.

Еще очень приятно, что вокруг не дует воздух.Это означает, что воздух тоже не дует и становится теплее.

Hydronic heat , означает тепло, распределяемое через воду.

Лучистое тепло — это тепло, передаваемое через пространство от поверхности без использования воздуха или других жидкостей. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а затем внезапно залились солнечным теплом! Вот что такое лучистое тепло .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплая труба излучает тепло через пол, делая его очень теплым.

Лучистое отопление для пола более эффективно, потому что оно нагревает вас напрямую. Влажность в помещении также более идеальная. Он постепенно высвобождает лучистую энергию к прохладным предметам в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и более комфортно (голова кажется прохладнее, а ноги теплее). Этот вид обогрева не новость! Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке лучистого теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихий, чистый, уютный и здоровый обогрев!

Если у вас уже есть дом, вы можете установить там радиаторы; либо чугунные радиаторы старого образца, либо водонагреватели для плинтусов (они выглядят так же, как электрические обогреватели для плинтусов, за исключением того, что они несут воду и чрезвычайно эффективны), либо радиаторы нового стиля, которые выглядели намного лучше, но опять же, если у вас старый дом, Чугунные радиаторы старого образца могут выглядеть очень хорошо — и, как правило, они очень дешевы, если их использовать!

Новая конструкция, которую мы обычно рекомендуем использовать в напольном покрытии.Это может быть как черный пол, так и под черным полом, с готовым материалом наверху — будь то керамика для керамогранита, ковровое покрытие или древесина твердых пород.

Трубки PEX

Наиболее распространенные трубы, используемые сегодня, — это герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как его называют в промышленности. Популярные благодаря тому, что они могут справляться как с агрессивными добавками в бетон, так и с водными условиями, не становясь хрупкими со временем, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это то, что называется двойным ходом. Это дает больше тепла между балками и лучшее распределение тепла, чем при использовании одного участка трубы.

Металлические пластины прибивают к основанию пола и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому на нем не остается горячих и холодных полос. Однако, таким образом, вы должны сначала нагреть черновой пол, прежде чем тепло может быть передано на пол.

Лучше всего — в новом строительстве — просто прокладывать трубопровод поверх черного пола. Таким образом вы нагреваете готовый пол, а не всю древесину на черновом полу.

Это достигается путем установки на пол поплавков в качестве распорок для трубы Pex.

Еще лучший способ — использовать предварительно изготовленный продукт, в котором есть канавки, вырезанные для установки трубы Pex, и на нем уже есть алюминий (и в канавках), чтобы распространять тепло по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это структурная излучающая панель толщиной 1–1 / 8, изготовленная из 7-слойной фанеры Douglas Fir, которая продается в листах размером 4 x 8 с полными шипами и пазами.

Это то, что составляет ваш черновой пол. Как только вы положите его на балки пола или ферму, ваш пол готов! это экономит много лишней работы. Просто вставьте трубу Pex в пазы и положите на нее пол. У вас получится ОЧЕНЬ прочный пол.

Не самый дешевый на рынке, но, безусловно, лучший!

SLAB Radiant Floor Heat — это проект «сделай сам».

Вы начинаете с слоя гравия, а затем кладете изоляцию. Это необходимо, чтобы вы прогревали землю. Также обычно требуется в соответствии с большинством строительных норм и правил.

Я предпочитаю продукт под названием TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего — потому что он чрезвычайно гибкий и не трескается и не ломается, когда вы ходите по нему. Помните, что вам нужно пройти по нему, чтобы положить проволоку и привязать к ней трубу Pex, и тогда рабочие будут заливать бетон и ходить по нему.

Изоляция TheBarrier — это гибкая изоляция, которая поставляется в рулоне и снабжена липкими полосками для прикрепления к соседнему элементу. Он спроектирован таким образом, что за один простой шаг образует и пароизоляцию, и радоновую защиту. Если вы используете большие листы пенополистирола, вам придется вернуться и накрыть их пластиком в форме необходимого барьера.

Большинство людей кладут вниз проволоку размером 6 x 6 дюймов, которая идет в рулоне. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проволоке.Благодаря этому труба Pex не всплывет на поверхность и не испортит ваш новый красивый пол.

Некоторые люди используют арматуру вместо проволоки, которая позволяет сделать пол еще более прочным. Иногда арматурный стержень поддерживается так, что он не сидит внизу.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная плита фундамента имеет толщину 4 дюйма.

Как видите, разместить лучистое тепло для уличной дровяной печи не так сложно, как вы могли бы себе представить.

Водяное лучистое отопление с дровяной печью, безусловно, является жизнеспособным вариантом для обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой котел для лучистого тепла лучше всего?»

Ответ прост. Hyprotherm предлагает лучшие бойлеры для лучистого отопления!

Если у вас есть другие вопросы о лучистом отоплении с дровяным котлом, вы можете связаться с нами по телефону нашей команды @ (800) 780-4302.

зон перегрева для твердотопливных водогрейных котлов —

Радиаторы для плинтуса часто переоцениваются на 15% из-за устаревшего рейтинга, который давал радиаторам плинтуса «премиум» по сравнению с обычно более высокими чугунными радиаторами, потому что радиаторы плинтуса расположены ближе к полу, где воздух прохладнее.При прохождении более холодного воздуха через радиатор большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в рейтингах I = B = R в литературе по плинтусам. Рейтинги плинтусов следует разделить на 1,15, потому что коэффициент премиальности на самом деле не доказан в лабораторных условиях.

Во-вторых, когда ребристая труба установлена ​​близко к потолку, она также теряет способность рассеивать тепло, потому что у нее нет уровня пола, а воздух с низкой температурой движется через ребра.Вопреки своему названию, радиаторы для плинтусов на самом деле являются конвекторами для плинтусов и полагаются на движение воздуха снизу вверх для вывода тепловой энергии. I = B = R Номинальная мощность плинтуса обычно рассчитывается для пара 215 ° F и температуры окружающей среды 65 ° F. Коэффициент 0,69 применяется для уменьшения производительности для горячей воды. Этот фактор еще больше усиливается за счет более высоких температур окружающей среды, которые могут быть обнаружены в радиаторе, прикрепленном к потолку в котельной. Предполагая, что температура воды 180 ° F, но с температурой высоты потолка 100 ° F, а не 65 ° F с коэффициентом.41 применяется. При температуре окружающей среды 65 ° F коэффициент равен 0,69. Следовательно, при повышенной температуре потолка выходная мощность ребристых труб плинтуса снижается на 41% по сравнению с предполагаемой температурой окружающей среды пола 65 ° F. Для сравнения, это почти такое же снижение производительности, которое вы получаете при температуре воды в плинтусе 140 ° F по сравнению с до 180 ° F.

Наконец, будет неизвестна скорость потока через ребристую трубу, основанную на силе тяжести. По сравнению с зоной с циркуляционным насосом с приводом, контур с пассивной ребристой трубкой обычно имеет сравнительно низкий расход, что еще больше снижает потенциальный выход.Этот фактор относительно небольшой по сравнению с температурой. Для потока ½ галлона в минуту коэффициент составляет 0,931 или около 93% от того, что было бы при расходе 3 галлона в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особого ухода за зонами отвода тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс: поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие установщики никогда не узнают, работало бы то, что они установили, адекватно, если бы котел перегрелся.Это одна из причин того, что зоны свалки плохо изучены. Возможностей обучения очень мало. В идеале существующая зона тепла, нормально циркулирующая, подходящего размера, хорошо подходящая для температур выше 180 ° F и расположенная в жилом помещении, но над котлом лучше всего подойдет для зоны разгрузки. Проектирование зоны отвала — это не только наука, но и искусство. Практически каждая установка будет отличаться. Просто установите ребристую трубку плинтуса длиной ¾ дюйма и предположите, что она будет выделять 550 БТЕ / фут.может привести к неприятностям. По сравнению со всей установкой, зона свалки является относительно недорогой и может никогда не использоваться, но всегда должна быть тщательно спроектирована и реализована.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу.В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих. Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали на протяжении веков, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта. — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей чернового пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, изгибов или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не включается и выключается постоянно, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. К тому же лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить термостат. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Растущая популярность труб PEX (сшитый полиэтилен) за последние 15–20 лет сделала излучающие полы более простыми в установке и герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Например, Warmboard производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубки для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Для нового строительства гидравлическая система теплого пола, вероятно, будет стоить дороже, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от работы и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл использовать его в качестве дополнительного, а не основного источника тепла.

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, простыми в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть не слишком старый эффективный котел, его, вероятно, можно использовать для обогрева ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого проекта дома

Подогрев полов: полное руководство по внутрипольному отоплению

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах.Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Горячая вода, первые 20 м ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический коврик = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
• Элементы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, электрическая напольная система длиной 30 м ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с поверхностным отоплением

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Плюсы Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Плитка для пола Hexagon, от 29,95 фунтов стерлингов за м ² , и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , обе Стены и пол

Влажный пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

В помещениях на первом этаже и проектах реконструкции с твердым полом системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для установки между опорными балками, в то время как решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см с панелями, которые можно просто соединить. а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система подогрева пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему мало.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Наилучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, подбирая мощность на квадратный метр в соответствии с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучшим типом основания пола является тот, который сделан из стяжки, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования инженерных деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений требуется квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

При случайном повреждении отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему под полом. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Подогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и равномерное распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, платы и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее о отоплении:

Твердотопливные котлы — отопление и охлаждение класса люкс

У вас есть бесплатные (или дешевые) дрова? Почему бы не использовать его для обогрева всего дома?

С твердотопливным котлом это возможно!

Твердотопливный котел работает как дровяной камин или печь, но вместо того, чтобы производить тепло в комнате, он нагревает воду, которая перекачивается в резервуар для горячей воды.Горячая вода в баке используется для обогрева радиаторов, как в дизельной или газовой системе.

Наиболее распространенными видами топлива являются древесина или уголь. Некоторые котлы предназначены для использования различных видов топлива, о чем вам сообщит производитель.

Требуемая установка более существенная, чем газовые или дизельные котлы. Помимо бойлера вам понадобится резервуар для хранения воды. 1000 л — 2000 л типично для бытовой установки.

Также понадобится дымоход для котла.Обычно они имеют большие размеры и обычно составляют 6-10 м в длину и 100-150 мм в диаметре для изолированного дымохода. Производитель должен сказать вам, какой тип дымохода установить. Если вы назначаете цену на твердотопливный котел, убедитесь, что вы учитываете стоимость дымохода, так как это обойдется вам в несколько тысяч долларов.

Все растения должны находиться в гараже или специально отведенном помещении с бетонным полом, вне погодных условий. Котел должен быть доступен для чистки. Обычно имеется отверстие для очистки сзади, а также спереди, и дымоход, вероятно, также должен быть доступен для подметания.

Твердотопливный котел отличается от дизельного или газового котла тем, что он не может перекрыть подачу топлива — как только вы положите дрова или уголь в топку, он продолжает гореть. Вот почему нам нужен резервуар для хранения воды — чтобы поглощать лишнее тепло, когда котел горит, но нагрев не требуется.

Итак, если вы не против вручную загружать, топить и чистить котел, и если у вас есть доступ к большому количеству топлива, тогда твердотопливный котел может быть для вас.

Плюсов:

Дешевое или даже бесплатное топливо при наличии дров
Не сжигает ископаемое топливо

Минусы:

Дорогой в установке
Занимает много места
Загружать и топить вручную

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по требованию, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более холодный теплый возвратный пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, исходящей от существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Несколько лет назад, когда Grundfos представила на рынке США революционную серию гидравлических циркуляторов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянно циркулирующей горячей водой в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа прилагаются к каждой системе Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, перекрыть все контуры зоны 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — НЕ отстойный насос должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра для закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы в значительной степени зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Излучающее тепло для полов

Существует три типа излучающего тепла для полов: излучающие полы (воздух является теплоносителем), электрические излучающие полы и излучающие полы с горячей водой (водяные).Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы Под чистым полом или черным полом называется «сухая установка».

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому полы из излучающего воздуха не являются рентабельными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются самой старой формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон и новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол быстрее и дешевле в эксплуатации. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

При некоторых «сухих» установках трубы или кабели подвешиваются под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и рассеиватели тепла крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо проводит тепло и увеличивает теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте ковровое покрытие как можно меньше. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели, устанавливаемые на стену и потолок, обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное отопление в некоторых комнатах или могут обеспечивать теплом дополнительный дом, когда расширение традиционной системы отопления нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются.
