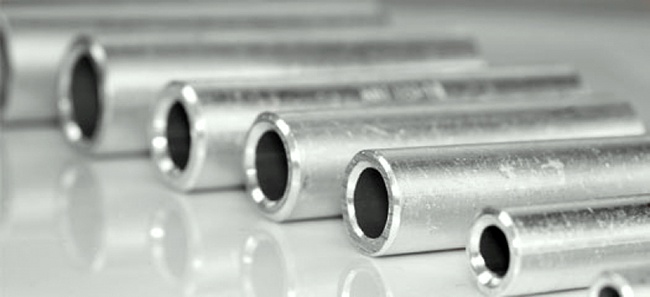

Кабельная гильза медная луженая для соединений

Существует немало способов встречных соединений проводов и кабельных устройств. Можно использовать скрутку, пайку, клеммники и даже сварку. Все зависит от конкретных условий, требований и возможностей.

На текущий момент, все более популярным становится метод опрессовки проводниковых соединений с помощью специальных гильз. Они представляют собой, либо полую трубку, либо имеющую внутреннюю перегородку. Последняя конструкция предназначена для соединения встык. Материал гильзы должен соответствовать материалу соединяемых проводниковых жил. В случае, когда возникает необходимость в соединении двух частей энергетической линии из разнородных металлов (медь/алюминий), применяются комбинированные гильзы.

Материал опрессовочного элемента и оптимальное проводниковое сечение определяется по маркировке. Так, аббревиатура ГМЛ означает – гильза медная луженая. А последующий числовой ряд, не что иное, как площадь сечения внутреннего объема. В отличие от чисто медных гильз (МГ), луженые элементы обладают большей стойкостью к коррозии и электрохимическим окислительным процессам.

При подборе опрессовочных гильз, необходимо ориентироваться на сечение соединяемых проводников.

Подгон многожильного провода, под гильзу меньшего диаметра, путем усечения части проволочного пучка основной жилы, чреваты:

— увеличением сопротивления на этом участке цепи;
— значительным повышением локального температурного режима;

Гильзу с сечением, значительно превышающим аналогичные показатели проводниковой жилы, достаточно трудно запрессовать с соблюдением параметров плотности и прочности контактного соединения. В некоторых случаях можно рекомендовать заполнить образовавшийся пустотный объем проволочными срезками, идентичными материалу токопроводящего стержня.

Запрессовка гильзы проводится либо вручную, при малых значениях сечения, либо гидравлическим прессом. Вручную операция проводится с помощью специальных опрессовочных клещей, включающих несколько матриц. Этот способ основывается на максимальном местном вдавливании. Чем значительнее образовавшееся углубление, тем надежней контакт. Для сплошной опрессовки необходимо гидравлическое оборудование.

После завершения основных работ, полученное соединение следует основательно заизолировать.

Представленные здесь, медные луженые гильзы под опрессовку, от компании КВТ, дают возможность оптимального выбора соединительных элементов, по размерному ряду.

Соединение проводов опрессовкой: гильзы ГМЛ-П производства КВТ

Соединение проводов опрессовкой: гильзы ГМЛ-П (КВТ)

Опрессовка — один из самых надежных и технологичных приемов соединения проводов. Она не требует электричества (в отличие от пайки и сварки), а результат мало зависит от квалификации исполнителя — все определяют инструмент и соблюдение нехитрой технологии. Однако, давно существующие гильзы ГМЛ имеют для такого применения один недостаток: их длина избыточна для получения надежного соединения. Некоторые мастера даже разрезают стандартные гильзы пополам, экономя на стоимости материалов, но усложняя себе работу.

Теперь это в прошлом. Компания КВТ, специально для параллельного соединения проводов малых сечений, предлагает гильзы ГМЛ-П. Посмотрим, что это за продукт, а заодно покажем, как правильно соединять опрессовкой провода в распаячных коробках.

В упаковке 100 штук, и это совсем не много, учитывая, что на распайку одной коробки уходит минимум три гильзы. Чтобы наглядно показать различия, мы сфотографировали ГМЛ-П на 6 и 10 рядом с обычными ГМЛ на те же сечения, а для лучшего понимания размеров, в кадр добавили карту памяти формата SD.

Видно, что размеры заметно отличаются: это совсем другой продукт, а не просто укороченные ГМЛ. Проведем точные измерения соответствующим инструментом.

Итак, ГМЛ 6:

— наружный диаметр 5,5мм;

— внутренний диаметр 4,0мм;

— длина 30,0мм.

ГМЛ-П 6:

— наружный диаметр 5,0мм;

— внутренний диаметр 3,3мм;

— длина 9,1мм.

ГМЛ 10:

— наружный диаметр 7,6мм;

— внутренний диаметр 5,0мм;

— длина 30,3мм.

ГМЛ-П 10:

— наружный диаметр 6,4мм;

— внутренний диаметр 4,4мм;

— длина 10,0мм.

Важно помнить, что число в маркировке ГМЛ-П — это суммарное сечение медных проводов с цельной жилой, которое можно соединить такой гильзой. Отсюда следует правило: для отличного результата старайтесь, чтобы сумма сечений была как можно ближе к номинальной. Например, ГМЛ-П 10 можно соединить четыре жилы по 2,5мм.кв, или 6-7 жил по 1,5мм.кв. Если суммарное сечение не набирается (например, надо соединить только три провода 2,5мм.кв), добавьте в гильзу отрезок жилы того же сечения, или несколько отрезков меньшего.

Теперь обещанный пример. В распаячную коробку приходят четыре кабеля ВВГнг(A)-LS 3×2,5мм.кв.

Снимаем наружную оболочку, обрезаем жилы до необходимой длины и формуем их так, как они будут лежать в коробке. Не рекомендуется изгибать пучок жил после опрессовки, так как механическая прочность соединения хоть и велика, но не безгранична.

Зачищаем провода, одеваем гильзы и обжимаем. Для гильз до 16мм.кв можно использовать недорогие клещи ПК-16 от КВТ, но лучше взять их обновленную версию — ПК-16у. Усилие зачастую требуется весьма значительное, и новые клещи покажут себя во всей красе.

Для изоляции можно воспользоваться классической изолентой, но гораздо удобнее применить термоусадочную трубку. Для нагрева, при отсутствии на объекте электроснабжения, подойдет газовая горелка, а если электричество есть — лучше воспользоваться термофеном со специальной насадкой.

Дав остыть, аккуратно укладываем готовые соединения в коробку, одеваем крышку и переходим к следующей. На одну коробку, при должной сноровке, уходит менее десяти минут.

Гильзы, а также все необходимое для соединения проводов опрессовкой, вы можете приобрести в интернет-магазине по адресу prestig.ru.

Гильзы для опрессовки проводов — обзорная статья

Гильзы для опрессовки проводов, они же — соединительные обжимные гильзы, — это полые трубки из алюминия или меди, используемые для создания прочного контакта между проводами, помещенными в эти гильзы.

Когда они нужны?

Опрессовка проводов гильзами по своей сути – один из способов соединения проводов, альтернатива сварке и пайке, со своими достоинствами и недостатками. Однако если потребуется соединить очень короткие провода, например, в сгоревшей розетке с отсутствием возможности замены подразетника, данному методу не будет равных.

Какие бывают гильзы?

Не для кого не секрет, что провода бывают разные, медные и алюминиевые, соответственно, гильзы для опрессовки проводов также имеют свои виды.

Медные гильзы.

Используются для опрессовки медных проводов, имеют 2 подвида:

• ГМ (аббревиатура словосочетания «гильза медная») – применяется в случаях простой фиксации скрутки;

• ГМЛ (аббревиатура словосочетания «гильза медная луженая») – используется тогда, когда провода нужно не просто зафиксировать, а прочно соединить между собой, приставку «луженая» данная гильза получила за процесс лужения, который она проходит в процессе производства, данный процесс включает в себя обработку изделия олово-висмутовым раствором, благодаря которому повышаются антикоррозийные свойства меди.

Алюминиевые гильзы.

Служат для соединения алюминиевых проводов.

Алюмомедные или комбинированные гильзы.

Применяются тогда, когда необходимо осуществить соединение проводов из разных материалов.

ГИС (гильзы с изоляцией).

Это все те же ГМЛ, только прошедшие и процедуру лужения, и покрытие внешней изолированной оболочкой (ПВХ). При их использовании электрик значительно упрощает себе работу, так как, осуществив простой жим, без дополнительных действий решает вопрос его изоляции.

Особенности опрессовки проводов гильзами.

Сам процесс опрессовки проводов гильзами не представляет собой ничего сложного: соединяемые провода оголяются на длину гильзы, по возможности скручиваются, вставляются в трубку, обжимаются и заизолируются. Правда, для получения надежного соединения просто выполнить данные действия мало, нужно еще при этом соблюсти ряд правил и условий.

1. Металлы соединяемых проводов и гильзы должны соответствовать друг другу по электромеханическим свойствам, то есть медные провода опрессовываются медной гильзой, алюминиевые – алюминиевой.
2. Внутренний диаметр гильз должен быть максимально приближен к диаметру обжимаемой скрутки/пучка проводов.
3. Обжим должен производиться только специальными пресс-клещами с установкой гильзы в соответствующие прорези. Обычные плоскогубцы для данных целей – плохой помощник, их использовать нельзя!

4. При необходимости уменьшить размер приобретенной гильзы ее можно просто распилить обычной ножовкой по металлу.

Видео.

Рекомендую прочитать:

Гильзы медные луженые под опрессовку ГМЛ ГОСТ 23469.3-79

Гильза ГМЛ. Соединительные гильзы для проводов под опрессовку

Бесперебойная подача электроэнергии возможна только при надежном соединении электрических проводов. Нередко для этой цели применяется технология скрутки. Но соединенные таким способом провода склонны к перегреву и окислению. Из-за несовместимых друг с другом электрохимических свойств металлов скрутку алюминиевых и медных проводов выполнять нежелательно. В таких случаях рекомендована опрессовка гильзами.

ГМЛ — что это такое?

Для соединения электрических проводов из меди методом скрутки используются медные гильзы. Аббревиатурой ГМ обозначается обычная, без какого-либо покрытия, медная гильза. ГМЛ – это медная гильза, прошедшая процедуру лужения. На нее наносится специальный олово-висмутовый слой. Это особенно необходимо для изделий, выполненных из меди, так как данный материал склонен к окислению.

За счет этого покрытия гильзы медные луженые не подвержены коррозийным процессам и не вступают в реакцию c жилами. Эти изделия не рекомендуется использовать в электромонтажных работах совместно с алюминиевыми проводами. Объясняется это тем, что при сжатии защитное покрытие может разрушиться, и гильза ГМЛ вступит в химическую реакцию с алюминием.

Типы гильз

Соединительные гильзы могут быть таких видов:

• ГА. Под этой аббревиатурой значится гильза, изготовленная из алюминия. Данный тип применяется для соединения исключительно алюминиевых проводов.
• ГАМ. Это комбинированный тип. Часто такие гидьзы еще называют алюмо-медными. Используются для стыковых соединений алюминиевых и медных проводов (наращивание в старой электропроводке). Поскольку алюминий обладает большим сопротивлением, чем медь, то в изделиях типа ГАМ алюминиевую часть производят с увеличенным диаметром.
• ГСИ. Изолированные соединительные гильзы представляют собой луженые изделия, на которые нанесена поливинилхлоридная изоляция. Применяются для соединения многожильных медных проводов. Во время опрессовки изоляция не снимается. Жим при помощи специальных клещей можно делать прямо через покрытие.

Трубки для соединения силовых кабелей

Для монтажа кабелей в контрольно-измерительных приборах, электрощитках и машиностроении используются кабельные гильзы. Они обеспечивают хороший контакт во время монтажа и предотвращают разделение жил кабеля во время его использования.

Кабельные гильзы обладают высокой устойчивостью к деформированию и защищают провод от механических повреждений. Это существенно продлевает эксплуатационный срок изделия.

Виды кабельных гильз

В зависимости от способа монтажа гильзы предназначаются:

• Для опрессовки. Монтаж осуществляется при помощи кабельных прессов.
• Для пайки. По сравнению с опрессовкой, данный способ соединения более трудоемкий.
• Для соединения болтами. Работа осуществляется без использования специального инструмента.

Сечение гильзы ГМЛ

Размеры и диапазон сечений показаны в таблице. Стандартное минимальное сечение составляет 1,5 кв. мм. Далее идет по нарастающей: 2,5 кв. мм, 4-6-10 кв. мм. Гильзы медные луженые своими параметрами соответствуют сечению провода. Профессионалы-электрики применяют упрощенные названия: «четверки», «десятки» и т. д. «Шестеркой» называется имеющая 6-миллимеровое минимальное сечение луженая медная гильза. ГМЛ-6 – такое обозначение можно увидеть в технической документации.

В каких случаях используют «шестерку»?

По своим характеристикам гильза ГМЛ-6 может свободно пропускать через себя четыре электропровода, имеющих минимальное сечение в 1,5 кв. мм. При сечении 2,5 кв. мм в данную гильзу войдет не более трех таких проводов. Четвертый может быть использован в качестве уплотнителя. Минимальное сечение этого провода должно составлять 1.5 кв. мм. Кроме этого, «шестерку» можно использовать для опрессовки двух проводов с сечением 2,5 кв. мм.

Устройство гильз

В зависимости от конструкции гильза ГМЛ может быть:

• Сквозной. Такая гильза представляет собой полую трубку.
• Содержащей посередине трубки перегородку. Данный тип используется для стыкового соединения. Регулировать глубину захода соединяемых кабелей можно, используя данные гильзы ГМЛ. Удлиненные (наращенные) провода рекомендуется соединять с использованием трубок, оборудованных перегородками.

Характеристики изделия (ГОСТ 23469.3-79)

• Тип изделия – гильза медная луженая. Предназначается для соединения методом опрессовки проводов и кабелей, изготовленных из меди. Изделие обрабатывается методом олово-висмутового лужения. В результате гильза приобретает белый оттенок. Предназначается для напряжения, не превышающего 10 кВ
• Конструкция гильзы – сквозная. По внутреннему и внешнему диаметру изделие соответствует наконечникам ГОСТа 7386.
• ГМЛ предназначены для соединения кабелей и проводов (классы гибкости 5 и 6). Для того чтобы осуществить электромонтаж жил из меди 2 или 3 класса, понадобится луженная медная гильза, размер которой можно подобрать, используя специальную таблицу.

Принцип опрессовки

Опрессовкой называется процесс, в котором при помощи специальных гильз осуществляется соединение электрических проводов. Функции соединительных механизмов выполняют металлические трубки (гильзы), в которые с обеих сторон просовываются провода.

Принцип опрессовки заключается в сжатии гильзы с находящимися в ней проводами при помощи пресс-клещей. В быту этот специнструмент можно заменить плоскогубцами или молотком. Сжатие производится в нескольких местах. После этого гильзы изолируются при помощи термоусадочной трубки или изоляционной поливинилхлорированной ленты. Данный этап можно пропустить, если применяется уже готовая изолированная соединительная гильза.

Этапы

Выполнить опрессовку с использованием гильз нетрудно, если придерживаться пошаговой инструкции:

• Нужно определиться, какой тип гильз будет использоваться. Материал провода должен соответствовать материалу гильзы. Медные соединительные средства применять для кабелей, изготовленных из алюминия, нежелательно, поскольку может произойти их химическое взаимодействие, которое повлечет за собой окисление и снижение электропроводимости.
• Обработать внутреннюю часть гильзы с использованием кварцево-вазелиновых паст.
• Подготовить жилы соединяемых кабелей. Для этого с проводов снимается изоляция. Длина такого участка должна соответствовать длине гильзы. Если процедура опрессовки применяется для проводов фасонного типа (их поперечное сечение имеет овальную или прямоугольную форму), то такие жилы нужно закруглить под геометрию соединительной гильзы.
• После удаления изоляции жилы необходимо почистить. В конце данного этапа поверхность провода должна приобрести металлический блеск.
• Обработать зачищенную поверхность провода кварцево-вазелиновой пастой.
• Надеть на подготовленные провода соединительную гильзу. Во время этой работы важно следить, чтобы концы соединяемых проводов состыковывались друг с другом в центре гильзы.
• Произвести опрессовывание. Работа осуществляется возвратно-поступательным движением верхней ручкой специального пресса. Действие следует выполнять до полного соприкосновения матриц. Важно, чтобы рабочая зона клещей соответствовала размеру гильзы.
• Заизолировать место соединения. Для этого можно использовать изоленту. Также с данной задачей справится и термоусадочная трубка. В таком случае соединяемые провода пропускаются сквозь нее в самом начале работы. Запаять трубку легко, используя строительный фен.

В каких случаях применяют опрессовку?

Данную технологию с использованием ГМЛ можно использовать:

• для соединения проводов в линии с высокой нагрузкой.
• При соединении проводов с большим сечением.
• В случаях, если невозможно применить какой-либо другой тип соединения.

Самые распространенные ошибки при опрессовывании

Часто некоторые мастера, не имея под рукой специальных клещей для опрессовки, для обжима используют обычные плоскогубцы, зубило и молоток. Этого делать не рекомендуется, так как клещи оснащаются специальными матрицами, пуансонами и губками, обеспечивающими качественный обжим. Нередко провода, соединенные в луженной медной гильзе при помощи плоскогубцев, спустя некоторое время из нее выпадают. Сегодня на рынке инструментов предлагается большой ассортимент ручных или электрических обжимных прессов-клещей.

При отсутствии медной луженой соединительной гильзы необходимого размера может быть использована трубка из меди. Оставленное свободное пространство между жилой и стенкой медной трубки мастера заполняют кусками других жил. Важно чтобы эти куски были из того же металла, что и трубка. Данное требование предъявляется как к медным трубкам, так и к алюминиевым. Однако между электротехническим материалом в настоящей гильзе и материалом в самодельной, изготовленной из трубки, имеется большое различие. Поэтому для опрессовки лучше всего приобрести соединительное средство, выполненное из специального сорта металла. В случае с ГМЛ это будет электротехническая медь.

Нередко, купив ГМЛ с неподходящим поперечным сечением, некоторые потребители срезают часть проводника. Преимущественно это происходит в тех случаях, когда сечение медной луженой гильзы меньше, чем у жилы. Срезать не рекомендуется, поскольку уменьшенное поперечное сечение в проводе создаст на нем механически уязвимое место, в котором может произойти поломка.

После неудачно выбранной слишком большой ГМЛ во время соединения многопроволочных проводов нельзя их складывать вдвое и засовывать в гильзу. Соединению это механической прочности не придаст. Контакт по-прежнему останется ненадежным. Для соединения проводов при помощи опрессовки не нужно использовать паяльник или сварочный аппарат. Для работы понадобятся только специальные клещи. Ими легко работать в самых труднодоступных местах. Медные луженые гильзы, а также аналогичные изделия других типов в последнее время приобретают все большую популярность.

Гильзы для опрессовки проводов — виды, технология работы с клещами

Электромонтажные работы, такие как прокладка проводки, – весьма ответственный этап построения электросети. Но в ходе работ их приходится соединять по несколько проводов в один узел. Чтобы потратить минимум времени с наилучшим результатом, необходима специальная технология.

Иначе при плохом контакте и значительных электрических нагрузках в соединении начнется нагревание жил, порча изоляции и, как худший вариант, – короткое замыкание в распределительной коробке. Самая надежная и наименее хлопотная технология в данном случае – это применение гильзы для опрессовки проводов. Об этом и пойдет речь далее.

Суть опрессовки

При соединении жил получается переход электрического тока из одного проводника в другой. В этом месте появляется сопротивление, которое зависит от соприкасающихся поверхностей жил проводов. Чем они (поверхности) больше, тем сопротивление меньше. Важно, особенно для толстых электрических проводников, при этом получить усилие в месте соединения, которое прижимает их друг к другу, не изменяясь годами при существующих условиях окружающей среды и не требуя какого-либо контроля.

Такие условия в соединении обеспечивает деформированная гильза. Поскольку ее деформация осуществляется специальными клещами, жилы расплющиваются, а контактное пятно состоит из контакта между ними плюс контакта каждой жилы с гильзой. При этом деформированный соединитель жил сохраняет состояние, которое получается при его сжатии клещами.

Разновидности соединительных гильз

Для получения не только хорошего и качественного сжатия, но и долговременного качества контакта, гильзу нужно выбрать правильно. По материалу она может быть из:

• меди,
• алюминия,
• биметаллическая,
• покрытая изоляцией.

Для соединения медных электрических проводников обязательно применяется Гильза Медная (ГМ). Буква Л в конце обозначения, то есть ГМЛ, указывает на покрытие поверхности сплавом на основе олова (Лужение). Это покрытие предохраняет соединитель от появления малахита (специфического окисления, позеленения), что свойственно меди, а также ее сплавам при определенном сочетании влаги и температуры. Алюминиевые жилы нельзя соединять медным соединителем. Медь и алюминий вступают в электрохимическую реакцию, которая разрушает в первую очередь алюминий.

Со временем, при благоприятных для реакции условиях, электрические проводники просто переломятся, а соединитель отвалится. По этой причине для соединения алюминиевых жил нужна Гильза Алюминиевая (ГА). Когда появляется необходимость в соединении алюминиевой жилы с медной, применяется биметаллическая Гильза Алюмо Медная (ГАМ). Медный электрический проводник соединяется с медной частью, алюминиевый проводник – с алюминиевой.

Использование Гильз Соединительных Изолированных (ГСИ) намного упрощает и ускоряет электромонтажные работы. Нет необходимости покупать термоусадочную трубку, нарезать ее, а затем надевать на провод. Все сразу готово вместе с соединителем. Опрессовка соединения делается по изоляции. После этого остается выполнить усадку изоляции.

Основные характеристики

Для удобного представления данные о гильзах представлены в виде таблицы:

Для правильного понимания табличных данных далее приводится чертеж соединителя:

По табличным данным и чертежу сразу становятся понятны обозначение и привязка изделия к материалу жил, а также их сечению. Гильзы, используемые для соединения медных электрических проводников с алюминиевыми, содержат внутри перегородку. Она устраняет возможность контакта и электрохимического взаимодействия меди с алюминием. Эта конструктивная особенность также упрощает определение длины зачищенной жилы.

Опрессовочные клещи

Для опрессовки соединителя с вставленными проводами, которые применяются для построения электросетей в частных домах и квартирах, подойдут две популярные модели, показанные далее:

Если гильза не изолированная (то есть не внутри трубки из термоусадочного материала), не забываем надеть на один из проводов кембрик подходящей длины.

Правильно выбираем соединитель

В правильно выбранную гильзу электрические проводники входят с незначительным натягом. Чтобы получить такой результат, надо иметь по возможности самое точное представление о точках касания жил со стенками соединителя. Предлагаем хотя и не самое точное, но вполне приемлемое решение этой задачи.

1. Провода, которые будут отпрессованы пучком, зачищаем от изоляции.
2. Выровняв зачищенные жилы, собираем провода в пучок и подравниваем их концы, упирая пучок в ровную поверхность.
3. Охватываем пучок клейкой лентой по изоляции у основания зачищенных жил.
4. Любой ниткой охватываем электрические проводники ближе к концу, завязываем один узел, оттягиваем и отрезаем под основание оба конца нити.
5. Снимаем нить с электрических проводников и замеряем ее длину линейкой.
6. Полученный результат делим на три.

Полученное число и будет внутренним диаметром гильзы.

Для варианта популярного диаметра жил с сечением 2,5 кв. мм можно пользоваться шаблоном, который показан далее:

Заключительные рекомендации

• Используйте токопроводящую пасту, нанося ее на кончик пучка жил перед надеванием соединителя.
• При отсутствии термоусадочной трубки применяйте клейкую изоленту.
• Проверяйте жилы на отсутствие люфта. Если он существует, сделайте дополнительный обжим.
• Не укорачивайте соединитель из стремления сэкономить. Это существенно ухудшит контакт.
• Если не удается подобрать оптимальную по размерам гильзу, выбирайте ту, которая надевается легко. Незанятое пространство заполните отрезками жил подходящего диаметра.
• Будьте внимательны, выбирая слот в зажимных клещах. Обращайте внимание на цифры диаметров, нанесенные на клещах.

Помните о том, что гильза – неразъемное соединение, и поэтому не допускайте ошибок.
