Прокладка кабеля в грунте на даче: фото, видео, инструкция по прокладке. Чтобы подключить частный дом к уличной сети можно использовать не один вариант прокладки электрического кабеля, а несколько: воздушный, комбинированный и грунтовой.



О том, какие преимущества имеет последний способ и как его правильно воплотить в жизнь можно узнать из статьи.

Преимущества подземной прокладки кабеля на даче

---

Достоинств у грунтовой прокладки кабеля по сравнению с другими способами достаточно для того, чтобы остановиться именно на этом варианте.

1. Прокладывать под землей можно кабель с любым, нужным в определенном случае сечением (даже с запасом). При этом не потребуется, как в случае установки по воздуху, никаких дополнительных укреплений конструкции подвески.
2. Чтобы полностью отключить питание на вводе от уличной сети, в случае необходимости, достаточно установки автоматического выключателя. Это уменьшает потребность в дополнительных внешних устройствах.
3. Проводник, который скрыт в земле, не нарушит общий вид окружающего ландшафта.
4. С финансовой точки зрения прокладка под землей обходится дешевле, чем другие методы.





5. При грамотной установке кабель долго о себе не напомнит. Он не оборвется от сильных порывов ветра или от тяжелой корки льда.

Обратите внимание! При выполнении подземной прокладки кабеля на даче очень важно соблюдать нормативы (СНиП, ПУЭ и ГОСТ) и работать в соответствии с правилами безопасности.



Требования к подземному монтажу кабеля на даче

---

Основной набор правил прокладки в грунте основывается на технике безопасности и возможности быстро добраться к кабелю в случае аварийной ситуации.

• Закладывать электропроводник под землю допускается на глубину не менее 70 см. Отступать от норматива можно только в случае длины линии больше 5 м и дополнительной защите кабеля трубой. В этом случае достаточно глубины 50 см.
• Для закладки в грунт допустимо использовать только специально для этого предназначенный бронированный проводник. Так кабелю будет обеспечена надежная защита от механических повреждений и от подземных грызунов.
• От фундамента траншея должна быть на расстоянии в 60 см. Непосредственно под основой дома это делать не разрешается. В том случае, когда такого маршрута не избежать, транзитная силовая линия обязательно должна быть заключена в трубу из стали.
• В одной траншее между двумя проводниками следует придерживаться расстояния не меньше 10 см.
• При прокладывании электропроводки в грунте необходимо отступать от деревьев минимум 2 м, а от кустарников – 75 см.
• Располагать проводник от водопроводных и канализационных труб нужно на удалении 1 м, а от газопровода – 2 м.
• При возникновении пересечения под землей нескольких линий, разделяющий их слой грунта должен быть минимум 50 см.
• Лебедка должна дополнительное оснащаться ограничителем, который обеспечит прокладку кабеля без натяжки, с запасом.
• Для соединения электропроводки следует использовать специальные муфты.





• Чтобы обеспечить кабелю надежную защиту, можно использовать асбоцементную трубу. Как вариант подойдет и кирпич, но он не должен быть пустотелым.
• Прокладку проводника нежелательно осуществлять в местах с высокой нагрузкой: дорожки в саду, стоянка автомобиля и т.д.

Обратите внимание! Поверх проводника, уложенного в грунте, обязательно выкладывают сигнальную ленту. Если через некоторое время здесь будут копать, она предупредит работников о прохождении электрокабеля.

Инструкция по прокладке кабеля

---

Проложить электрокабель по участку самостоятельно не так уж сложно. Главное здесь – максимально стараться следовать инструкции.

• С помощью колышек и веревки на участке производят разметку.
• Согласно намеченному копают траншею. При этом почву очищают от попадающихся под лопату осколков стекла, камней, металлического мусора. В дальнейшем все это может стать причиной повреждения кабеля.
• Дно траншеи устилают песком. Его слой должен быть около 10 см.
• Кабель внимательно осматривают на предмет обнаружения повреждений. Идеальный вариант – использование тестеров, способных измерять сопротивление. Если проводник покрыт броней, обязательно убеждаются в отсутствии замыкания с ней.



Обратите внимание! Халатное отношение к подготовительным работам может обернуться переделкой всех работ.



• Прокладывают кабель по траншее.
• Снимают с проводника заряд. Делать это нужно в специальных резиновых перчатках и сапогах.
• Если на некоторые участки предполагается большая нагрузка, в этих местах обустраивают защиту.
• Насыпают слой песка около 15 см. Хорошо трамбуют.

Схема прокладки кабеля

• Поверх песка выкладывают сигнальную ленту, на которой должна быть надпись «осторожно кабель».



Обратите внимание! Проложить линию электропередачи можно своими руками, но после следует обязательно показать ее энергетикам.

Последний этап – подключение дома к сети и закапывание траншеи. Если есть электропроводка, то нужно замерить сопротивление изоляции и проверить фазировку сети. После этих работ можно считать прокладку кабеля законченной.

Фото и видеоматериалы, сопровождающие статью, помогут разобраться с некоторыми нюансами описанного процесса.

Прокладка подземного кабеля больше подойдет в случае значительного расстояния от столба до дачи либо при потребности установки наружного освещения. Выполнить самостоятельно все работы несложно. Главное – соблюдать инструкции и технику безопасности.

Как проложить кабель под землей: видео

---

Прокладка кабеля в земле в трубах и траншеях

Прокладка кабеля под землей производится для электроснабжения зданий, для обеспечения уличного освещения, электроснабжения бытовок, дачных участков и пр. Это способ относится к надежным, так как провод защищен от скрыт от воздействия негативных атмосферных явлений, таких как снег, дождь, ветер, обледенение. Также он спрятан от глаз и не портит ландшафт. Надо знать, что технология прокладки кабеля в земле предполагает использовать специального оборудования и материалов.

Какой кабель можно прокладывать в земле?

Для этой цели используется только специальный силовой кабель нескольких марок. Его подбирают исходя из характеристик грунта, его кислотности, уровня влажности, типа и особенностей эксплуатации в целом. Например, кислые и влажные грунты имеют высокую коррозийную активность, а бывают случаи, когда провод подвергается большой растягивающей нагрузке, в таких случаях нужно обеспечить дополнительную прочность. Если выбрать бронированные провода, то они прекрасно выдерживают такие нагрузки и не нуждаются в дополнительной защите при монтаже.

1. Обычно прокладка силового кабеля в земле предполагает использование бронированного медного провода марки ВБбШв, также допускается его замена алюминиевым аналогом с маркировкой АВБбШв. Они имеют стальную броню, что позволяет обойтись без дополнительных защитных труб, так как достаточный уровень защиты обеспечивает сама броня. Возможно прокладывать его и по воздуху, если речь идет о местности с повышенной влажностью или о специальных кабельных сооружениях.
2. Еще одна популярная марка – кабель с бумажной изоляцией. Это такие типы как СБ, СБл, СКл, которые могут быть с медными и алюминиевыми жилами. Помимо брони в них добавлена оболочка для защиты бумажной изоляции. Предназначен для передачи электрической энергии при напряжении до 35000 В.
3. Для обеспечения электроснабжением в суровых условиях (монтаж при низких температурах воздуха без возможности прогрева, монтаж на открытом грунте, без ограничения о трассам) используют провод с изоляцией из сшитого полиэтилена. Он стоит дороже предыдущих марок, зато отличается надежностью, экономичностью, эффективностью, минимальными затратами на монтаж и обслуживание.

Обычно прокладка электрического кабеля в земле предполагает использование оборудования, которое облегчает работу людей и позволяет максимально повысить безопасность.

Как и в чем проложить кабель в земле?

Начать следует все же с того, что проложить кабель под землей намного безопасней, чем сделать это по воздуху. Понятно, что только при условии соблюдения правил такого монтажа. Такой способ имеет ряд достоинств:

• можно использовать провода нужного сечения;
• минимизация внешних устройств;
• эстетичный вид;
• обходится дешевле, чем прокладка воздушной линии;
• если прокладка кабеля в земле нормы был соблюдены, то о нем можно и вовсе забыть.

Если надо использовать металлическую трубу, то ее диаметр должен быть в 2-3 раза больше диаметра самого провода. Глубина прокладки кабеля в земле зависит от глубины промерзания грунта, и если она достигает 70 см (глубина траншеи), то надо дополнительно закрепить защитную трубу, чтобы она не повредилась и не деформировалась. Пластиковую гофрированную трубу для этих целей использовать нельзя, так как почва разрушит гофру на несколько месяцев, а вместе с ней и защитные свойства.

Основные способы прокладки кабеля в земле

Прокладка кабеля в земле пуэ является сводом общих правил и требований. На практике же электрики имеют возможность использовать несколько способов, соблюдая. Конечно, правила прокладки кабелей в земле.

1. В траншее. Это самый экономичный способ, в одну траншею можно уложить не более 6 проводов. Глубина заложения кабеля напряжением до 35000 В составляет не менее 70 см, при пересечении дорого – 1 м, при этом расстояние до водоотводной канавы должно быть не менее 50 см. если выдержать такие расстояния не представляется возможным. То используют другие способы укладки.
2. Прокладка кабеля в земле в трубе ПНД.

Выбирайте только трубы от проверенных производителей. Например здесь можно купить Трубы ПНД и ПВХ для кабеля: https://avselectro.ru/catalog/4124-truby-i-rukava-dlya-prokladki-ka — это действительно надежный поставщик качественных электроматериалов. Рекомендуем!

Как правильно проложить кабель под землей?

Есть основные этапы проведения электромонтажных работ под землей. Первым этапом является подключение к внешнему источнику, что в народе называют «к столбу». Вторым этапом является собственно прокладка кабеля в земле на даче. Здесь важно правильно подобрать провод, обеспечить защиту. Даже точно зная, как проложить кабель в земле своими руками, не надо торопиться зарывать траншею, а лучше показать всю линию специалистам. Именно проверка линии специалистами и будет третьим этапом, так как они будут принимать решение о ее подключении. Последним этапом того как проложить кабель под землей на даче можно назвать закапывание траншей и подключение к энергосети.

Ничего сложного в этой работе нет, а главное – соблюдать правила и требования.

1. От чего зависит глубина прокладки кабеля связи в земле нормы? В любом случае глубина должна быть не менее 70 см, но если длина провода будет не более 5 метров, и он будет дополнительно защищен, то можно осуществлять работы на глубине 50 см.
2. Запрещено подводить линию под фундамент дома, расстояние до него должно составлять не менее 60 см.
3. Если в одной траншее будет два провода, то расстояние между ними должно составлять 10 см и больше.
4. От деревьев отступать на 2 м, а от кустарников на 75 см. Этим правилом можно пренебречь, если организовать дополнительную защиту.
5. Как проложить кабель под землей, если рядом проходят газовая и канализационная трубы? От водопроводных и канализационных линий расстояние должно быть больше 1 метра, а от газовых – свыше 2 метров.
6. Если надо обеспечить дополнительную защиту от просадки грунта, можно использовать специальное кирпичное сооружение или асбестоцементную трубу.
7. Поверх уложенного проводника обязательно проложить сигнальную ленту.

Эту работу можно проделать самостоятельно, так как прокладывать кабель в земле – не самая сложная задача. Обязательно надо внимательно изучить вопрос, местность, правильно подобрать провода и посоветоваться с электриками. И только в этом случае линия прослужит долгие годы, не требуя к себе внимания.



Еще интересные посты для вас…

Facebook

Twitter

Вконтакте

Google+

Прокладка силового электрического кабеля в земле.

Статьи « Назад

Прокладка силового электрического кабеля в земле  06.11.2018 16:21

При строительстве дачного или жилого частного дома его нужно электрифицировать. Тут у многих домовладельцев возникает вопрос: как и где проложить кабель. Его можно прокладывать воздушным путем, возможна прокладка кабеля в земле. Прокладка по воздуху — дешевый способ, но нередки случаи потери изделия после его срезания неизвестными лицами. Поэтому часто укладывают его в земле. Этот способ дорогой и трудоемкий, но надежный: кабель из земли вытянуть трудно.



Какой кабель можно использовать

Укладывать в землю можно не каждый проводник, а только специальных марок. Какие марки кабеля для прокладки в земле выпускает промышленность. Эта продукция имеет жесткую виниловую или полиэтиленовую оболочку, она хорошо защищает провода от сырости. Популярные марки проводников для траншейной прокладки:

• ВВБ; ВБбШв; ВВБбГ; NYM; СИП.

ВВБ — это бронированный вариант продукции, ВБбШв — имеет броню и размещается в полиэтиленовом шланге, ВВБбГ — бронированный с гидроизоляцией. Это дорогие марки, но сроки их службы большие. NYM и СИП — дешевые провода с небольшим сроком эксплуатации.

При выборе бронированной продукции нужно знать кислотность почвы. Для нейтральной кислотности лучше выбрать броню из стальной полосы. Она годится для глинистой и суглинистой земли. В щелочную почву закладывается высоковольтный проводник, имеющий броню из алюминия или свинца. Разумный выбор дорогого токонесущего провода сохранит много физических сил и финансов в будущем, когда придется менять дешевый кабель через год-два после укладки.

Распространенные марки бронированного кабеля для прокладки в земле: ААШв, ААП2л, АПсВГ, АСПл, АВВГ, ААБл, АПвВГ, ААШп, АСБ, АПВГ и другие. На Крайнем Севере с мерзлыми грунтами и оползнями используются проводники с проволочной броней типа ПвКШп.



Перечень и порядок работ

Бестраншейная прокладка кабеля происходит с помощью специальных машин и механизмов для горизонтального бурения. Это способ используется при прокладке кабеля через дорогу с асфальтовым покрытием и используется не всегда. Проще провести его в земле другим способом.

Прокладка в траншее требует проведения подготовительных работ. Составляется план траншеи на бумаге, который размечается на местности, после чего копается лопатой или землеройным механизмом канава, глубина траншеи для заложения бронированного изделия — около 75-90 см. На пути прокладки трассы не должны встречаться столбы, деревья, кусты и другие препятствия. Стенки траншеи делаются наклонными, они не будут обваливаться. Все камни, острые предметы из траншеи удаляются.

Когда канава выкопана, нужно еще раз ее осмотреть на предмет наличия корней и камней. Следующая операция — выравнивание дна. Для этого оно засыпается слоем песка толщиной 10-15 см и трамбуется. Песок используется любой, он просеивается и очищается от ненужных включений. На получившуюся подушку производится укладка кабеля. Поверх него кладется пластиковая сигнальная лента для кабеля. При ее укладке нужно следить за расположением надписей: они находятся на обращенной вверх стороне ленты.

После укладки бронированной продукции траншея засыпается грунтом. Лучше делать это послойно с уплотнением каждого слоя. Перед укладкой стоит проверить качество изоляции мегаомметром. При поврежденной изоляции продукцию под землей использовать не рекомендуется.

Мегаомметр есть не в каждой семье, поэтому можно пользоваться вольтметром или тестером. Измерить ими сопротивление изоляции нельзя, но они показывают пробои и замыкания между отдельными проводниками. При обнаружении замыкания между проводниками и броней продукцию использовать запрещают правила прокладки проводов.

Кабель нужно брать цельный. Если возникла необходимость соединения проводника, его делают снаружи траншеи, пользуясь специальной коробкой. Коробка устанавливается на столбике рядом с выходом проводов из земли. Закапывать специальные муфты, сделанные своими силами, неразумно. Они низкого качества и приносят различные проблемы.

Как проложить кабель под землей другим способом. Для этого используются полиэтиленовые трубы ПНД. Они окрашены в черный цвет, имеют гладкие поверхности, обладают прочностью и устойчивостью к воздействию химических веществ. Срок их эксплуатации — 50 лет. Трубы хорошо гнутся и имеют малый вес. Провод внутри труб не замерзает и не покрывается ледяной корочкой. Трубы ПНД для прокладки кабеля в земле не дают возможности возникновения возгораний при коротких замыканиях. При длинной трубе придется приобретать механизм, с помощью которого протягивается проводник любой длины.



Разрабатываем трассу

Подземная прокладка кабеля требует разметки трассы. Трассу по участку делает собственник дома. Лучший вариант — прямая, но часто она превращается в ломаную линию из-за наличия препятствий. При разработке плана следует выполнять правила:

нельзя пересекать ранее уложенный провод; пересечение с газовой или водопроводной трассой возможно на расстоянии около 20 см; прокладка проводов вдоль труб коммуникаций разрешается на расстоянии от 1 м от них; на трассе не должны встречаться кусты и деревья ближе 2 м от траншеи.

При пересечении кабелей их располагают на расстоянии 15-20 см, оба провода изолируются отрезком трубы из пластика или асбоцемента. План траншеи лучше нанести на бумагу с обозначением всех препятствий. Если запланировано проложить несколько проводников, каждый обозначается своим цветом. План понадобится при посадке плодовых и декоративных деревьев, при возведении построек на участке, при ремонте и обслуживании линии электропередачи.



Как прокладывать трассу

Прокладка электрического кабеля в земле производится на глубине 70-80 см от поверхности земли. Этого не всегда можно достичь в силу некоторых непреодолимых причин. При глубине прокладки кабеля ниже нормы провод закрывают защитной оболочкой, в качестве которой используют гофрошланг или полипропиленовую трубу. Годятся для этого асбоцементные и пластиковые трубы. Не рекомендуется применять канализационные и металлические трубы. Первые имеют малую прочность, вторые — слишком жесткие. При подвижке грунта они наносят повреждения изоляции.

Если провод проложен с использованием специальных футляров, края их заделывают монтажной пеной, цементным раствором или ветошью с раствором цемента. Ширина траншеи для прокладки и подключения уличного освещения — 25-30 см. Прокладка нескольких кабелей производится в одну траншею. Проводники должны находиться на расстоянии 100 мм друг от друга.

Прокладка кабеля под дорогой производится с применением специальной техники, способной производить горизонтальное бурение. Стоит эта работа дорого, но дешевле восстановления асфальтового покрытия. В проделанную скважину вставляется пластиковая труба с проводником. Дорога при этом остается нетронутой.

Защита кабеля сверху

При прокладке токонесущих структур нельзя повреждать их изоляцию. В землю укладывают бронированное изделие с медными или алюминиевыми жилами. Глубина заложения — 75-90 см. Снаружи оно покрывается гидроизоляцией. Для подключения дачи, бани, сарая, курятника используется провод в оболочке из ПВХ. Он обладает прочностью и герметичностью.

Прокладка кабеля в траншее осуществляется подушку из песка с легкими волнами, избегая сильного натяжения. Сверху накладывают сигнальную ленту, на которой написано: Осторожно, кабель! сверху насыпают 10 см песка. Остальное пространство заполняется ранее вынутой из траншеи землей. После прокладки изделия и засыпки грунтом нужно еще раз проверить работоспособность кабеля.

Проводники NYM и ВВГ лучше укладывать в гофрошланг ДКС. В местах пересечения с коммуникациями следует пользоваться асбоцементными и пластиковыми техническими трубами, это намного увеличивает срок службы изделия. При необходимости соединения отдельных кусков нужно пользоваться коробкой, в которую выводятся концы проводников. Монтажная коробка устанавливается снаружи на столбике. При вводе в дом броню изделия заземляют присоединением ее к нулевой фазе распределительного щитка.

Провод, передающий напряжение до 1 кВ, защищается сверху кирпичной кладкой или плитой из железобетона.


Как ввести в дом

Для ввода подземного кабеля в жилище пользуются несколькими способами. В ленточном фундаменте нужно проделать отверстие и замуровать в него короткий отрезок металлической трубы, края которой немного выходят за пределы фундамента. Электрический провод протягивают через трубу и герметизируют ветошью с цементным молочком. Можно обработать отверстие монтажной пеной и зацементировать его.

Другой способ: пропустить проводник через изогнутую трубу, установленную рядом с местом выхода проводника из земли. Изгиб трубы не может быть под прямым углом. В свайном фундаменте все делается проще: траншея тянется в подполье, проделывается отверстие для выхода провода. Если фундамент дома мелкозаглубленный — трассу проводят под ним на расстоянии 50 см и более.







Кабель под землей на даче. Прокладка кабеля в земле. Требования к монтажным работам

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ), а также учитывать технику безопасности при электромонтажных работах. Далее мы расскажем вам, как осуществляется прокладка кабеля в земле без нарушения норм и общепринятых правил.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

• Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
• Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
• Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
• От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
• Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
• Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
• При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
• По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
• Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
• Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
• Если нужно самостоятельно выполнить под землей, используйте специальные муфты, как показано на фото.

• Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.

• Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения , обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.

3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать с алюминиевыми жилами либо более дорогой вариант – , с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.




5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.

7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.

10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

1. Используйте только специальный бронированный проводник. Такие марки, как , или использовать нельзя, т.к. они не обладают достаточной защитой.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм 2 для меди и 16 для алюминия. Ориентируйтесь только на , а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т. к. для этого нужны определенные навыки.
• После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10 о С у Вас есть час времени, от -10 до -20 о С – не более 40 минут, ниже -20 о С – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
• Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 о С, а сам проводник высокого давления; если температура не ниже -7 о С и кабель защищен изоляцией, -15 о С если изоляция ПВХ либо резиновая, -20 о С в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

Видео инструкция по монтажу

Обзор проделанной работы

Понравилось видео? Подписывайтесь на наш канал!

Перед решением вопроса о том, на какую глубину закапывать кабель электрический, в обязательном порядке проводятся исследования, направленные на изучение характеристик грунта и погодных условий в регионе. На основании полученных сведений инженеры-проектировщики смогут не только точно определить глубину прокладки электрических кабелей в земле, но и конструкцию траншеи, в которой, собственно, и будет проложена электропроводка.
Все критерии выполнения строительно-монтажных работ установлены соответствующей нормативно-технической документацией. И здесь глубина электрического кабеля в земле — далеко не единственный параметр. Расстояние между кабелями, качество и тип герметизации траншеи, тип насыпи (подложки) под проводку, тип дренажной системы (если требуется) — все это напрямую или косвенно зависит от характеристик грунта и погодных явлений в конкретном регионе. Рассмотрим отдельные ситуации.

Какой электрический кабель можно закапывать в землю

Чтобы понять, можно ли проложить электрический кабель под землей, рекомендуем ознакомиться со следующей таблицей:

В представленной таблице марки кабелей расположены в порядке их предпочтительного использования в тех или иных условиях.

Общие требования

Можно ли проложить электрический кабель под землей? Этот вопрос, пожалуй, является основополагающим при решении задачи по доставке электричества (либо электрического/оптического сигнала) из одной точки в другую. Отсюда можно сделать вывод, что многое зависит от типа прокладываемой проводки. В качестве примера приведем требования к прокладке кабеля, по которому планируется передача электричества напряжением до 35кВ:
. Глубина прокладки электрических кабелей в земле (при использовании траншей) должна составлять от 70 см и более. Ширина траншеи выбирается исходя из требования, что расстояние между кабелями, равно как и расстояние между кабелем и стенкой траншеи, должно составлять не менее 250 мм.
. В некоторых случаях (наличие грунтовых вод, пучинистый грунт и др.) дно и стенки вырытой траншеи обкладываются бетонными плитами или иным строительным материалом, толщина и тип которого зависят от погодных условий в регионе, состояния грунта и других критериев.
. Дно и стены траншеи очищаются от предметов и элементов с режущими краями, т. к. они могут повредить оболочку кабеля. При невозможности удалить какой-либо элемент (к примеру, каменную глыбу), его края должны быть затуплены. Также можно зачехлить кабель в месте его соприкосновения с острыми предметами или элементами конструкции.
. На дно траншеи укладывается подушка толщиной порядка 10 см. Это может быть песок, гравий или другой материал. Укладка кабеля осуществляется на созданную подложку.
. После укладки кабель вновь засыпается песком (или другим материалом). Толщина насыпи — 10 см (над кабелем).
. Для дополнительной защиты кабеля слой насыпи рекомендуется покрыть специальными (плиты закрытия кабеля). ПЗК также служат в качестве сигнализатора (надпись на лицевой стороне плиты указывает на наличие кабелей под ней). Если использование плит не планируется, укладывается сигнальная лента, также указывающая на наличие в земле высоковольтного кабеля.
. Поверх производится насыпь грунтом, и на этом процедура укладки считается завершенной.
Данные требования справедливы, как для «обычного» грунта с умеренным уровнем коррозии, влажности и твердости, так и для пучинистых грунтов, имеющих особенность сезонного вспучивания при воздействии отрицательных температур. Подложка и насыпь из песка, гравия или щебня здесь играет роль балансира, предотвращающего прогиб кабелей. Для такого способа прокладки подойдут любые кабели с ленточной броней (например, ) или же кабели без брони, при условии их прокладки в защитных трубах.
Теперь вкратце рассмотрим, как укладывать электрический кабель в земле в условиях вечной мерзлоты и скальной местности.

Вечная мерзлота

На какую глубину закапывать кабель электрический в условиях вечной мерзлоты (оттаивание грунта осуществляется не чаще, чем раз в 3 года) во многом зависит от среднегодичной температуры в регионе, толщины промерзания грунта, а также от наличия/отсутствия таких явлений, как:
. термокарст — проваливание грунт во время оттаивания;
. солифлюкция — сползание грунта по склону во время оттаивания;
. морозобойные трещины — трещины, образующиеся при неравномерном сжатии грунта во время его охлаждения.;
. наледь — выход и замерзание речных или грунтовых вод на поверхность в зимний период.
Приведем пример, как укладывать электрический кабель в земле в условиях вечной мерзлоты, а также рассмотрим некоторые особенности выполнения данного процесса.
. Все работы по подготовке трассы в условиях вечной мерзлоты, включая вырубку лесных просек (если имеются), выполняются до начала таяния грунта.
. Прокладка кабелей, как правило, выполняется в деятельном слое (подверженном сезонному промерзанию и оттаиванию) грунта.
. Если толщина деятельного слоя меньше проектной глубины прокладки кабеля, работы проводятся ранней весной или поздней осенью. В эти периоды грунт по-прежнему находится в мерзлом состоянии, а температура воздуха находится в допустимых пределах для проведения кабелепрокладочных работ.
. Прокладка кабелей начинается с процесса многократной пропорки грунта. Для этого задействуется спецтехника с соответствующим навесным оборудованием. Пропорка позволяет значительно уменьшить трудозатраты по построению кабельной трассы.
. В процессе пропорки и прочих подготовительных работ необходимо следить за сохранностью дернового и мохового покровов почвы. Их нарушение может привести к нежелательным изменениям при оттаивании грунта.
Далеко не все типы кабелей подходят для использования в условиях вечной мерзлоты. В таких ситуациях применяют специальные кабели с круглой проволочной броней (например, это марки , ). Также подходит проводка с ленточной броней ( , ), однако перед их прокладкой трассу подвергают обваловке (укладывают гравийно-песчаную насыпь). В обоих случаях (прокладка кабелей с проволочной или ленточной броней) могут быть дополнительно устроены дренажные каналы вдоль траншей для отвода воды и возведены системы снегозадержания.

Скальная местность

То, на какой глубине прокладывать электрический кабель в скалистом грунте, зависит скорее от возможности проделывания траншей определенной глубины в скальной породе. Речь идет о возможности использования в конкретном районе технических средств, при помощи которых осуществляется разрушение скальной породы — здесь могут потребоваться корчеватели, отбойные молотки или даже динамит (все зависит от твердости, типа и расположения обрабатываемой горной породы).
Все остальные требования к траншее справедливы, как и в случае прокладки кабелей в «обычных» грунтах. Отличие может заключаться в необходимости устройства дополнительных опорных конструкций (для увеличения несущей способности стен траншеи) и конструкций, защищающих от оползней и камнепадов.
Однако неизменным требованием к построению кабельных трасс в скальной местности является использование особых марок кабеля с проволочной броней (например, ), способных сопротивляться механическим воздействиям, блуждающим токам, коррозии и прочим внешним воздействиям.

Приобрести для прокладки в различные типы грунтов можно в компании «Кабель.РФ ® ». Мы предлагаем продукцию, изготовленную согласно утвержденным ГОСТ и ТУ. На весь ассортимент нами установлены доступные цены.

Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.

Этот способ обеспечения электроснабжения весьма надежен, поскольку проложенный в земле кабель защищен от негативных климатических факторов, таких как ветер, дождь, или снег, мороз и т.д. Кабель скрыт под землей, и не нарушает эстетики привычного ландшафта.

Для названной цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля.

К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.

Обычно для прокладки в земле используется (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его алюминиевый аналог АВБбШв . Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов. Допустима и прокладка этого кабеля по воздуху, если речь идет о специальных кабельных сооружениях, или о сырых местах. Стальная броня кабеля обязательно заземляется.

ВБбШв и АВБбШв расшифровывается следующим образом:

А — жилы алюминиевые;

В – изоляция жил из поливинилхлоридного пластика;

Б – броня из двух стальных лент;

б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

Шв – шланг из ПВХ пластика;

Кабель включает в себя следующие элементы:

1. Жилы токопроводящие (медные или А — алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.

Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).

2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.

3. Поясная изоляция из лент ПВХ.

4. Две стальные или стальные оцинкованные ленты, образующие броню.

5. В кабелях сечением выше 6 кв. мм используется битум.

6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.

7. Защитный шланг из ПВХ пластика.

Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.

Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне. Кабель монтируют в наклонном и горизонтальном положениях, чтобы исключить растягивающие нагрузки, и таким образом сберечь стальные бронирующие ленты. При прокладке кабеля с барабана недопустимы резкие изгибы.

Еще одной популярной маркой кабеля для прокладки в земле является кабель с бумажной изоляцией . Это следующие типы: СБ, СБл, СКл, которые также могут быть как с алюминиевыми жилами, так и с медными. В этих кабелях кроме брони добавлена металлическая оболочка для защиты бумажной изоляции от пагубного действия влаги. Жилы, имеющие секторную форму, обеспечивают экономию пространства и снижают вес кабеля.

Главное предназначение кабеля такого типа – передача электрической энергии при напряжении до 35000 вольт, при возможности прокладки не только в земле, но и в воздушной, и даже в водной среде, если соблюдено условие стационарности. СБ, СБл, и СКл имеют следующую расшифровку:

С – оболочка из свинца;

К – броня выполнена из стальных оцинкованных круглых проволок;

л – под броней имеется подушка, содержащая слой пластмассовых лент.

Рассмотрим элементы конструкции этих кабелей (СБ, СБл):

1. Однопроволочная (25-50 кв. мм) или многопроволочная (25-800 кв. мм) медная токопроводящая жила.

2. Бумажная изоляция, пропитанная нестекающим либо вязким пропиточным составом; Имеется цветовая и цифровая маркировка жил.

3. Заполнительные бумажные жгуты.

4. Поясная бумажная изоляция с пропиткой.

5. Для кабелей под напряжение 6000 вольт и более, предусмотрен экран из электропроводящей бумаги.

6. Оболочка из свинца.

7. Подушка из крепированной бумаги и битума.

8. Броня из стальных лент.

9. Волокнистые материалы (стеклопряжа) образуют наружный покров.

Кабель СКл отличает броня, набранная из круглых оцинкованных стальных проволок.

Кабели СБ могут быть применены и в сетях постоянного тока, где значение напряжения в 2,5 раза превышает номинал переменного напряжения. Они могут быть проложены в земле с низкой коррозийной активностью грунта.

Кабели СБл, в свою очередь, при тех же характеристиках по напряжению, допускают средний уровень коррозийной активности грунта при наличии блуждающих токов, или же высокий уровень коррозийной активности грунта при отсутствии блуждающих токов. Кабель марки СКл предназначен главным образом для подводной прокладки, однако он применим и там, где есть вероятность растягивающей нагрузки на кабель.

Нельзя прокладывать такой кабель при разности уровней, превышающей 15 метров, поскольку пропитка бумажной изоляции может стечь, лучше в таких случаях пользоваться кабелем с изоляцией из полиэтилена или содержащим специальную пропитку на основе церезина, это следующие марки: ЦСП, ЦСБ, ЦСКЛ и т.п.

Для более суровых условий, как то: прокладка при отрицательных температурах без необходимости прогрева, применение без ограничений по трассам, прокладка в открытом грунте, — подходят . Они дороже других марок, зато надежны, эффективны, и экономичны, поскольку требуют минимум расходов на содержание, монтаж и реконструкцию. Это марки: ПвБбШп, ПвП, ПвПг.

Аббревиатуры имеют следующую расшифровку:

Пв – сшитый полиэтилен в качестве изоляции жил;

Б – броня выполнена из двух стальных лент;

б – подушка отсутствует;

Шп – шланг из полиэтилена в качестве защитного покрова;

П – полиэтиленовая оболочка

г – герметизация водоблокирующими лентами.

Состоит из следующих частей:

1. Медная токопроводящая жила сечением от 4 до 50 кв. мм для однопроволочных жил, и от 16 до 240 кв. мм для многопроволочных жил. Количество жил может быть: 3+1, 4 или 5.

2. Сшитый полиэтилен в качестве изоляции, имеется цветовая маркировка.

3. Сердечник.

4. Для кабелей сечением от 50 кв. мм применяется скрепляющая обмотка.

5. Поясная изоляция.

6. Две стальные оцинкованные ленты образуют броню.

7. Защитный полиэтиленовый шланг.

Кабель ПвБбШп можно применять даже в водоемах. Допустимо как наклонное, так и вертикальное положение кабельной трассы. Возможен нагрев до 130 градусов Цельсия в течение 6 часов. Единственное важное требование при эксплуатации – не допускать сильного растяжения. Применим данный кабель в условиях коррозийной активности грунта любого уровня, включая присутствие блуждающих токов и высокую влажность.

Кабель ПвП устроен следующим образом:

1. В центре расположена круглая многопроволочная жила из меди, обладающая сечением от 35 до 800 кв. мм.

5. Разделительный слой.

6. Медные проволоки, скрепленные медной лентой, образуют экран, причем его сечение различно: не менее 16 кв.мм если жилы имеют сечение от 35 до 120 кв. мм; не менее 25 кв. мм если жилы имеют сечение от 150 до 300 кв. мм; не менее 35 кв. мм если жилы имеют сечение 400 кв. мм и более;

7. Разделительный слой.

8. Полиэтиленовая оболочка.

Кабель ПвП проводят в рвах при любых условиях коррозийной активности грунтов, допустима прокладка и в открытой атмосфере и в коллекторах. Требуется соблюдение мер противопожарной безопасности. По разности уровней ограничений нет.

Обладает следующими составными частями:

1. В центре расположена уплотненная круглая медная токопроводящая жила, сечением от 50 до 800 кв. мм.

2. Жила заключена в экран из экструдируемого полупроводящего сшитого полиэтилена.

4. По изоляции уложен экран из экструдируемого полупроводящего сшитого полиэтилена.

5. Разделительный слой изготовлен из электропроводящей ленты, выполняющей водоблокирующую функцию.

6. Медные проволоки, скрепленные медной лентой, образуют экран, причем его сечение различно: не менее 16 кв. мм если жилы имеют сечение от 35 до 120 кв. мм; не менее 25 кв. мм если жилы имеют сечение от 150 до 300 кв.мм; не менее 35 кв.мм если жилы имеют сечение 400 кв. мм и более;

7. Разделительный слой.

8. Полиэтиленовая оболочка.

Высокий уровень герметизации позволяет прокладывать кабель ПвПг в грунтах отличающихся повышенной влажностью, а также в периодически затапливаемых сооружениях. Если вероятность механических повреждений исключена, разрешается прокладка кабеля даже в судоходных водоемах. Главным же образом, кабель ПвПг , на трассах различного уровня независимо от коррозийной активности грунтов. При прокладке на воздухе обязательны противопожарные меры.

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля

Существует три основных способа прокладки:

1. Воздушный.
2. Подземный.
3. Способ прокола.

Прокладка кабеля на дачном участке по воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Прокладка кабеля на дачном участке способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:

• Все работы будут выполнены согласно СНиП.
• Организация самостоятельно выполнит монтаж.
• Непосредственное подключение и составление акта также ложится на эту организацию.
• Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.

При самостоятельном проведении линии электросети, необходимо все работы заранее спланировать.

• Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

• Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
• Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
• Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
• Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
• Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
• Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки с укладкой в защитную трубу.

• Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

• На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
• Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
• При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
• Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

• Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
• Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

• С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
• На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
• Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
• По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
• Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
• Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.

Достоинства укладки проколом

• Не требуется копать траншею.
• Не нарушается природная среда в месте прокладки линии.
• Снижается стоимость работ.

Разводка кабеля по участку (освещение)

• Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
• Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
• Территорию участка нужно разметить веревкой с колышками.
• Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
• Установить опоры для размещения фонарей.
• Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
• Уложить кабель в траншее согласно вышеописанным требованиям.

• Уложенную линию электропроводки на исправность сопротивления и отсутствия короткого замыкания.

• Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
• Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
• Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
• Траншею засыпать песком слоем не менее 15 см, утрамбовать.
• Сверху уложить сигнальную ленту согласно требованиям.
• Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
• Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Решение осуществить ввод электричества в частный дом подземным кабелем вместо воздушных линий имеет ряд преимуществ:

• Подземный ввод не портит архитектурный дизайн и завершённость стиля. Часто именно эта причина становиться основной при выборе способа подключения для фешенебельных особняков и коттеджей;
• не подверженность подземного кабеля к погодным воздействиям разрушительного характера;
• пожарная безопасность подземного ввода – если в земле произойдёт короткое замыкание и возникнет дуга, то очень низка вероятность того, что пострадают люди или имущество;
• подземная проводка защищена от вандализма и кражи проводов, что важно, если дом оставляется на долгое время без присмотра.

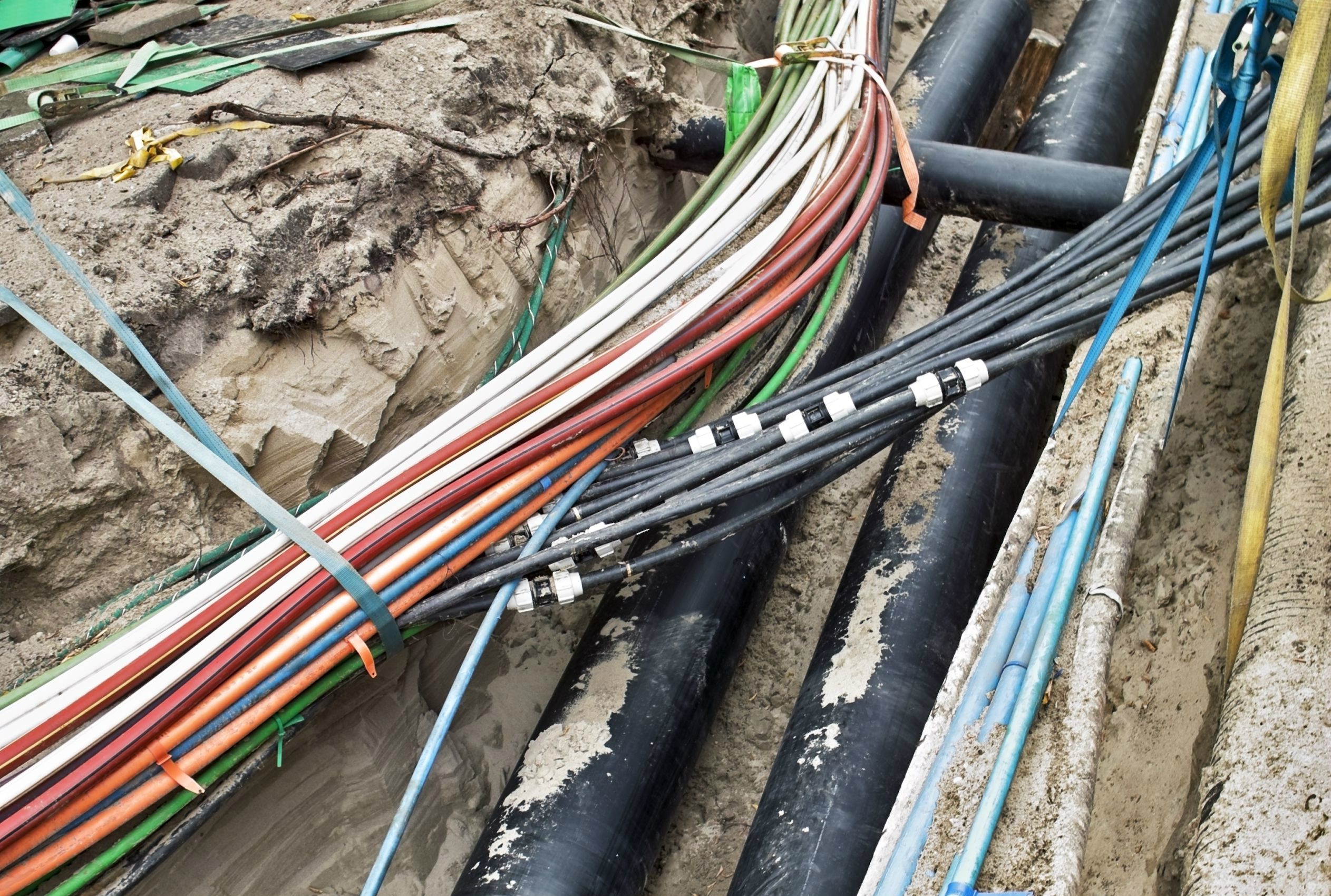

прокладка кабеля под землей

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно безопасным способом подключения здания к сети, если требуется осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода наиболее опасным участком является отрезок вводного кабеля, проложенного по стене из горючего материала. От усадки, сдвига, набухания деревянных конструкций изоляция проводов может повредиться, следствием чего станет короткое замыкание и возникновение дуги, поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как кабель, проложенный под землёй.

Ввод в здание кабелем через гофру

Более высокая стоимость подземного ввода.
Для принятия решения, необходимо учесть дополнительные издержки, связанные с подземным вводом:

• Более высокая цена подземного кабеля соответствующего сечения, по сравнению с проводами воздушной линии;
• Затраты на строительные материалы и конструкции, требуемые для подземной прокладки.
• Стоимость земляных работ;
• Необходимость потратить время и средства для получения соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее по сравнению с воздушными проводами, но полностью неуязвимым его считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг), связанные с глубинными тектоническими процессами, промерзанием грунта и течением грунтовых вод, могут повредить подземный кабель. Также необходимо учитывать давление корневой системы больших деревьев.

Кабель в гофре

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и грызунов. Кроме этого, защищённый подземный кабель подвержен старению и коррозионным процессам, течение которых будет зависеть от совокупности различных условий – химического состава почвы, насыщения её водой, влияния живых организмов, воздействия тепловых колебаний и вибраций.

И само собой, подземный ввод может пострадать от различных случайностей, связанных с человеческим фактором и техногенными происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект энергоснабжения. Техническая документация должна быть составлена по всем правилам, поэтому разработкой чертежей и планов должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения его токопроводящих жил. Если бы речь шла о подключении к домашней электросети подземной электропроводкой пристройки на частном участке, где гарантированно нет никаких коммуникаций, то волокиты с бумажной работой можно было бы избежать.

Но без соответствующего разрешения не обойтись, осуществляя ввод электричества в деревянный дом, или в любое другое здание, где требуется подключение к общей линии электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить ряд технических условий, среди которых в обязательном порядке нужно будет получить разрешение на земляные работы, которое должны одобрить службы, отвечающие за различные коммуникации и объекты –

• линии электропередач, системы связи,
• газопроводы,
• водопроводы,
• канализационные трубы,
• теплотрассы,
• дороги,
• зелёные насаждения,
• здания и сооружения.

Таким образом, проводится трассировка участка – если в непосредственной близости от предполагаемой прокладки кабеля находятся различные коммуникации, то необходимо будет пригласить ответственных за них лиц для согласования расположения траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно кабели, предназначенные для прокладки под землёй. Поскольку провода и изоляция находятся под давлением грунтовых масс, для данного типа кабельной продукции предусматривается специальная оплётка – броня.

Первая буква «В» в маркировке указывает, что используются медные токопроводящие жилы, покрытые изоляцией из полихлорвинила. Если первой идёт литера «А», то кабельные жилы – алюминиевые.

Кабель ВБбШв

В кабеле ВБбШв, бронирование осуществляется при помощи профилированной стальной ленты, (сочетание букв «Бб» в маркировке) , которая наматывается по спирали на внутренний слой изоляции, тем самым предупреждая повреждение внутренних жил об острые предметы в почве.

Кабель ВКБШв

Кабель ВКБШв имеет броню в виде комбинации переплетённой стальной проволоки (литера «К») и металлической полосы с антикоррозионным покрытием (буква «Б»).

Таблица кабелей различного сечения и допустимое давление на них

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки. Буквосочетание «Шв» указывает, что внешняя защита от проникновения влаги выполнена в виде полихлорвинилового шланга. Дальше следует количество токонесущих жил и сечение проводов.

Кабель ВББШв

Перед прокладкой необходимо проверить мегомметром изоляцию между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно, без натяжения в траншею глубиной 90 см (обязательно ниже точки промерзания грунта) на слой насыпного песка, 15-20 см толщиной.

В обычных условиях дополнительной защиты не требуется, и уложенный кабель засыпают ещё одним слоем песка, высотой 20-30 см. Потом на него укладывают предупреждающую ленту, после чего траншею засыпают землей полностью, утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей сделать небольшой холмик. Если требуется проложить кабель под дорогой или площадкой, то для дополнительной защиты используют железобетонную или металлическую трубу, защищённую от коррозии, диаметром в два-три раза превышающим толщину кабеля.

лента на кабель

Если грунт недостаточно плотный и подвержен сдвигам, или насыщен грунтовыми водами, то для дополнительной защиты необходимо сделать защитный лоток из влагостойких кирпичей или бетонных блоков. Сверху лоток накрывают бетонными плитами.

Если грунт очень неустойчивый, или требуется максимальная надёжность ввода, то изготовляют монолитный кабельный канал из железобетона, накрывая армированными плитами.

Ввод кабеля через фундамент

Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров кабельной оболочки. Подобным образом осуществляется защита ввода при выходе возле стены, и при переходе через неё.

Прокладка кабеля через стену здания

Чтобы сделать ввод электричества через фундамент, в нём необходимо пробить отверстие в несколько раз большее диаметра кабеля.

герметизация кабеля пенобетоном

В данное отверстие вставляется металлическая толстостенная труба, чтобы её торцы выступали с обеих сторон на 10-15 см. Нужно следить, чтобы кромки стенок трубы не повредили кабельную оболочку. После прокладки кабеля полость трубы герметизируется при помощи огнестойкого, легко демонтируемого материала (стекловата, пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками из полихлорвинила низкого давления, в которые можно прокладывать незащищённые провода и кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от линии электропередач, для подземной прокладки можно использовать только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель в металлическую трубу по всей длине – при наполнении её грунтовыми водами, если случится мороз, то образовавшийся лёд повредит кабель.

Также от расширения льда повредится металлическая труба, что в будущем повлечёт деформацию стенок, и в дальнейшем повреждение брони кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым повреждая оболочку. Сварные швы от натяжений могут потрескаться, к тому же, после сварки нельзя будет защитить от коррозии внутренние стенки трубы, от чего там будут образовываться наслоения ржавчины, которые могут повредить изоляцию.

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техники	Потребляемая мощность в Вт
Осветительные приборы	800
Телевизор	150
Холодильник	700
Компьютер	50
Котел для нагрева воды	1500
Теплые полы	1800
Утюг	700
Сумма	5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт	1	2	3	3,5	4	6	8
Потребляемый ток в I, в Aмперах	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение проводников, в мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина кабеля,  в м*	34,6	17,3	17,3	24,7	21,6	23	27

25А – по таблице соответствует сечению провода 4 мм².

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм².

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

	Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами		С тремя проводами
(алюминий)	Способ прокладки прокладки
	воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

• АВК – с виниловой изоляцией и коаксиальной конструкцией;
• СИП – повышенной прочности с самонесущей конструкцией;
• АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
• ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм². Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм² в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм². Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм², эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Как соединить кабель в земле

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

• Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.

Если есть больше растения, их надо обходить

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

• Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
• Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
• Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
• Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
• Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

Сигнальная лента предупредит при возможных земельных работах

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Инженерные коммуникации

Прямой эфир

vvv1806 12 апреля 2019, 21:02

sofso 22 февраля 2019, 17:12

sofso 5 июля 2018, 17:16

vvv1806 20 мая 2018, 21:50

vvv1806 20 мая 2018, 21:39

vvv1806 17 мая 2018, 11:38

Viktor 28 марта 2018, 13:25

vvv1806 25 ноября 2017, 15:19

vvv1806 17 ноября 2017, 16:08

vvv1806 10 ноября 2017, 01:46

vvv1806 7 ноября 2017, 16:07

vvv1806 14 марта 2017, 14:19

vvv1806 4 июля 2016, 13:03

vvv1806 15 декабря 2015, 12:47

vvv1806 27 ноября 2015, 17:13

sofso 3 ноября 2015, 14:37

Блоги

• Инженерные коммуникации2.26
• Истории домовладений2.26
• Новости2.26
• Сад и огород1.13
• Журнал «На деревне»0.00
• Про мою деревню.0.00
• Высокие технологии в наших домах0.00
• Рыбалка и Охота0.00
• Ландшафтные работы0.00
• Общие вопросы0.00

Электрика – наука о хорошем контакте. Более половины случаев неисправностей электропроводки связано именно с плохим контактом в месте соединения или подключения проводов. В большинстве домов постройки СССР старая алюминиевая проводка, отслужившая более полусотни лет, ни разу не подводила хозяев за весь свой срок службы. Мало того, многие панельные многоэтажки постройки концы 90-ых, начала 00-ых используют алюминиевую проводку в квартирах. Это результат качественной коммутации.
Сегодня любой просчет или небрежность в выполнении электромонтажных работ может обернуться головной болью для хозяев в виду наличия в квартирах таких мощных электрических приборов как обогреватели, компьютеры, стиральные-сушильные-посудомоечные машины, аудио-видио техника.
В этом топике, на основе своего многолетнего опыта, я постараюсь описать основные способы соединения проводов, которые сейчас так или иначе используются.

Скрутка проводов.
Скрутка – это очень популярный вид соединения проводов для временного использования, на постоянную основу делать скрутки сейчас не рекомендуется. Если есть желание использовать скрутку в долгосрочном периоде, то необходимо ее либо запаять, либо обжать или обварить. Хотя, если нужно сделать времянку (временную электропроводку или освещение), то прибегать к пайке, обжиму или сварке смысла нет, главное качественно скрутить и заизолировать. В «Жеке», когда постоянная электропроводка выполнена небрежно и без доролнительной обработки скруток, говорят – сделано на соплях.
Сколько лет может прослужить соединение проводов посредством простой скрутки, сказать невозможно. Все зависит от ряда факторов, таких как температура, влажность и величина нагрузок нагрузок на данную скрутку. Это могут быть месяцы, годы, десятки лет. Основная причина ненадежности этого вида соединения – окисление проводов, из которого следует плохой контакт между проводниками. Следствием окисления является повышение температуры скрутки, порой температуры достаточно для того, чтобы изоляция на проводе начала плавится. Кроме того, в некоторых случая, высокочувствительное к питанию оборудование, может выйти из строя, из-за некачественного контакта.
Скрутка выполняется при помощи плоскогубцев, или на крайний случай с помощью пассатиж. Концы проводов зачищаются на одинаковую длину, выравниваются. Плоскогубцами захватывается весь пучок и закручивается.
Существует определённое ограничение по количеству проводов в скрутке. Чтобы скрутка была надежной и не рассыпалась, ее диаметр не должен быть более 1 сантиметра (при длине до 5 сантиметров). Правда, это мое субъективное мнение. При монтаже я стараюсь, чтобы в одной скрутке не было более 7 проводов сечением 2,5кв.мм, либо до 12 проводов сечением 1,5кв.мм, либо до 4 проводов сечением 4кв.мм.

Так же, в рамках простой скрутки, стоит упомянуть колпачки ЗИС, они представлят собой колпачки, выполненные из пластиката, не поддерживающего горение. Внутри этого колпачка расположена коническая металлическая пружина. Когда СИЗ с усилием наворачивается на скрутку, витки пружины раздвигаются и сжимают жилы проводов, а пластиковая оболочка колпачка обеспечивает электроизоляционную, противопожарную и механическую защиту. Лично я их почти не использую, но для временного или не очень ответственного соединения (например свет) они вполне годятся.

Пайка проводов.
Пайка в электромонтажном деле – это соединение жил проводов при помощи припоя. На практике, имея ввиду электромонтажные работы, опаивать приходится скрутки и многожильные провода.
Опайка скруток обеспечивает надежный электрический контакт проводов. Кроме того, опаянная поверхность защищена от коррозии. На мой взгляд, этот вид соединения наиболее универсален.
Опаивать требуется и многожильные провода при их подключении под винтовой зажим. К примеру, когда вы подключаете вилку или розетку удлинителя, концы проводов рекомендуется опаивать. Хотя в этом случае можно обойтись и специальными наконечниками нужного диаметра. Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.
Для пайки нам потребуется паяльник мощностью 60-100 Ватт, припой и канифоль. Лично я не использую жидкие флюсы, хотя при желании можно всегда развести канифоль в спирте или его аналогах. Любую пайку необходимо начинать с канифоли, с помощью неё мы убираем все окислы с проводов, что легко позволяет припою буквально прилипать к проводам. Чтобы облегчить себе задачу, можно использовать припой в котором уже содержится канифоль, например ПОС61 с канифолью.

После пайки, скрутка должна выглядеть следующим образом:

Сварка проводов.
Менее популярным способом обработки скруток, по сравнению с пайкой, является сварка. Причина непопулярности этого метода в бытовых условиях — требования к наличию сварочного аппарата, который стоит значительно дороже паяльника. Однако, сварка проводов занимает существенно меньше времени, чем пайка. Рекомендуется, конечно же, использовать именно промышленный сварочный аппарат, а не самодельные конструкции на базе трансформатора, так как на промышленных конструкциях можно выставить оптимальный для сварки ток. Для сварки прикладываем провод «масса» к скрутке и касаемся угольным электродом ее края. Скрутка должна быть развернута концом вниз, чтобы расплавленный металл каплей повис на ней.
Выглядеть обваренная скрутка будет следующим образом:

Соединение опрессовкой.
Метод опрессовки проводов, заключается в соединения жил проводов путем обжатия соединительной гильзы. Гильза обжимается при помощи специального инструмента – пресс-клещей. Обжимные гильзы бывают различных диаметров и изготавливаются из разных материалов – медь, алюминий, луженая медь.
Данный способ является одним из наиболее надежных, и не требует инструментов питающихся от сети, что может быть определённым плюсом в некоторых случаях.

Соединение проводов через клеммную колодку.
Наверняка всем знакомы старые советские клеммники из чёрной пластмассы? В электромонтажном деле клеммные колодки применяются, прежде всего, для подключения светильников и различных электроприборов. Клеммные колодки незаменимы при ремонтных работах.
Существенный недостаток этого вида соединений в том, что большинство продаваемых клеммных колодок очень низкого качества, а, следовательно, ненадежны. Некачественная клеммная колодка может лопнуть при затяжке (резьба), что становится причиной плохого контакта. Последствия могут быть самыми разными.

Существуют так же серьёзные клеммники, как правило они производятся для крепления на дин-рейку в различные электрические шкафы. Выглядит это следующим образом:

Болтовые соединения.
Болтовые соединения на практике встречаются часто в распределительных и вводных шкафах, и помощью них соединяют провода земли, болт в таком случае крепится прямо через железный шкаф, защищая и экранируя его. Такой вид соединения достаточно надежен, может выдерживать большие токи. Таким способом можно соединять медный и алюминиевый провода, проложив между проводами шайбу.

Самозажимные соединения.
Довольно популярен метод соединения проводов при помощи самозажимных клеммных колодок. Основное его преимущество – не требуется особых навыков, все до примитивности просто. Зачищаешь провод и засовываешь его в самозажимную колодку. Контакт получается вполне надежный. Данные колодки являются одноразовыми, внутри у них находится специальная паста, предотвращающая окисление.

Недостаток такого вида соединения, как и в случае с винтовыми колодками – ограничение по максимальному току. Если вы планируете использовать самозажимные колодки в цепях с мощным электрооборудованием, рекомендую узнать их технические характеристики, подходят ли они для ваших целей. Другой недостаток в том, что не любые самозажимные колодки подходят для соединения многожильных проводов.
Наиболее популярны самозажимные колодки фирмы Wago. Максимальный ток для большинства колодок этой фирмы составляет более 32A, этого вполне достаточно для бытовых нагрузок. Ниже представлена многоразовая колодка, которая отличается высоким удобством, но так же и высокой ценой.

Главное не нарваться на подделку, так как в связи с возросшей популярностью данных колодок появилось множество подделок, которые порой отличаются плохим качеством соединения.

Соединение проводов при помощи кабельных сжимов.
Соединительный сжим предназначен для соединений (ответвлений) линий кабелей и проводов. Причем для ответвления не требуется разрезания магистрального проводника. Этот вид соединения проводов применяется повсеместно, его можно увидеть практически в любом подъездном электрощите. Как правило, кабельные сжимы применяются для соединения (ответвления) проводов сечением от 10 кв.мм.

Так же можно порой можно услышать такой термин, как «соединение через орех», это и есть кабельный сжим, к которому добавили изоляцию в виде пластика.

Многолетняя практика применения доказала стопроцентную надежность данного вида соединения.Помимо прямого назначения кабельный сжим можно использовать в качестве опрессовки для скруток.

Соединение проводой муфтой

Данный способ отлично подходит для сращивания и наращивания проводов большого сечения, которые находятся в земле или на открытой местности. Суть данного метода заключается в том, что сначала в муфте с помощью серьёзной клеммной колодки закрепляются проводники.

А потом эту муфту заливают смолой, которая идёт в комплекте с муфтой.

Мне данный способ очень пригодился, когда рабочие перебили под землёй кабель, от которого питался мой дом.

Почему нельзя соединять алюминиевый и медный провод скруткой.
Причины этому две, но следствие одно — со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.
Первая причина — ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Вторая причина — окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.

Формула для расчёта сечения проводника:
S = (3,14 х D2)/4
Где:
S – площадь круга (сечения), а D – диаметр проводника.
Для многопроволочного проводника сечение равно сечению одной проволоки, умноженному на их число.

Вариант с коробкой пойдёт, если её битумом залить.

А многие силиконовые герметики на уксусной кислоте, которая и ток слегка проводит, и на материал жил/изоляцию не лучшим образом влияет…

В процессе электрических работ на участке, у Вас возникла необходимость проложить электрический кабель в земле и выполнить несколько соединений. Как это лучше сделать?

Начнём с прокладки. Глубина траншеи по ПУЭ, должна быть не менее 50 -70 см. Можно и меньше, но тут следует учитывать, что через несколько лет, нахождения кабеля в земле, он может «выдавиться» выше, на несколько сантиметров. Если Вы забудете или не обозначите, месторасположения траншеи и решите посадить пару деревьев или установить фонарный столбик, то в процессе копания, можно повредить трассу. Для проброски провода в земле, самый идеальный и надёжный вариант, имхо, это бронированный кабель. Он сам по себе имеет несколько слоёв зашиты и перебить его лопатой довольно проблемно, даже самому, фанатично настроенному на работу, таджику. Но решение с бронированным кабелем имеет и минус – это стоимость. Например, метр бронированного NYM 5 Х 4 на 29.11.2014 стоит 180 р. Ещё один из вариантов – это ПВХ — гофра. Гофру, для этой цели, лучше, покупать не серую, а чёрную – она в разы прочнее. Это самый простой вариант, и самый ненадёжный и ошибочный , так как от механических повреждений, гофра не защитит электрокабель и через год-второй, ввиду наших климатических условий, вообще станет, как швейцарский сыр. Третий вариант, самый экономически умеренный, надёжный – это ПНД труба. Срок службы трубы, не менее 40 лет и повредить электрокабель, проходящий в ней, внешним механическим ручным воздействием, практически невозможно. Небольшой совет по укладке ПНД трубы в траншее: как правило, новая, купленная труба, находится в скрученном состоянии. Вскрыв бухту и начав в неё сразу вставлять провод, можно потерять массу времени и нервов – труба будет всячески возвращаться к скрученному состоянию, препятствуя монтажу. Поэтому, на этом этапе, рекомендуем, перед заправкой и укладкой раскрутить трубу до нужной длины, обрезать, растянуть на всю длину и зафиксировать, в начале, в конце и посредине. Дать полежать ей в таком состоянии полчаса и только тогда, заправлять кабель и закапывать. Теперь о том, как грамотно сделать соединение кабеля в земле. Тут два варианта – выполнение электрического монтажа специальной муфтой или в распаечной коробке,с соблюдением определённых, необходимых условий. Вариант с муфтой или другим, сертифицированным специальным соединением самый надёжный и быстрый, но финансово, затратный. Особенно, если соединение в земле делается, не для вводного питающего кабеля, а для обычной линии, проложенной во дворе.

Фирменная муфта для соединения кабелей от 6 — 16 мм2 кв, может стоить от 2 до 4 т.р. и использовать её, лучше, для соединения провода большого сечения и мощной нагрузкой.

Если Вы хотите выполнить правильно соединение, с меньшими финансовыми затратами, то как вариант, есть не менее надёжный способ, проверенный опытом. Во-первых, монтаж должен быть выполнен в распаечной коробке, со степенью защиты от IP 65-68. Само соединение провода можно выполнить с помощью зажимных клемников, закручивающихся колпачков или клемников ВАГО. Но, самым идеальным вариантом остаётся старая, добрая, пропаянная скрутка. Ключевой момент тут, чем заполнить коробку перед закапыванием. Единственный надёжный и правильный вариант — это битумный раствор. Настоятельно, не рекомендуем, в качестве заполнителя, использовать другие варианты заполнителя. К примеру, герметик, через 1-2 года нахождения в земле, изменит свою структуру, станет маслено-влажным и будет хорошим токопроводником. Схожая ситуация обстоит с, часто рекомендуемой, эпоксидной смолой — через несколько лет, в случае сильных перепадов температуры на улице, она может потрескается и начнёт принимать влагу. Перед закапываем соединения, необходимо обозначить его в земле — положить сверху, старый щиток, доску и т.п. Это поможет, при необходимости, быстро найти соединение и не повредить его.

Для получения бесплатной консультации по электромонтажу или вызова специалиста, заполните, пожалуйста, форму обратной связи:

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы предоставим к Вашему вниманию технологию прокладки кабеля в земле своими руками.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

• Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
• Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
• Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
• От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
• Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
• Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
• Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
• Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
• Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
• Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич категорически запрещается.
• Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
3. На утрамбованном дне сделайте равномерную подушку из песка, толщиной около 5-10 см.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами.
5. Проверьте готовую силовую линию с помощью мегомметра, который определит короткое замыкание, если оно есть.
6. Снимите заряд с кабеля, для чего соедините жилы с броней и замкните все на землю. Действовать нужно осторожно, при этом защитив себя резиновыми сапогами и перчатками. Желательно пригласить напарника на всякий случай.
7. Защитите проводку (если в этом есть необходимость) с помощью асбоцементной либо пластиковой трубы (к примеру, ПНД). Если Вы выбрали для защиты асбоцементную трубу, разрежьте ее вдоль, уложите внутрь проводник и соедините материал скотчем. Такая технология позволит быстро освободить электропроводку при ее ремонте.
8. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
9. Засыпьте траншею песком. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
10. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
11. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
12. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
4. Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
• После подогрева нужно быстро произвести укладку силовой линии. Если температура на улице не ниже -10 оС у Вас есть час времени, от -10 до -20 оС – не более 40 минут, ниже -20 оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
• Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

• Как провести электропроводку в трубах
• Схемы подключения солнечных батарей загородного дома
• Как сделать громоотвод своими руками

Видео инструкция по монтажу

Обзор проделанной работы

ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

• легкая гофрированная;
• тяжелая гофрированная;
• безгалогеновая;
• гладкостенная жесткая;
• двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

	SDR 9	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR 26
Наружный диаметр в мм	Толщина стенки в мм
16	2,0
20	2,3	2,0
25	2,8	2,3	2,0
32	3,6	3	2,4	2,0
40	4,5	3,7	3	2,4		2,0
50	5,6	4,6	3,7	3		2,4	2
63	7,1	5,8	4,7	3,8	3,6	3	2,5
75	8,4	6,8	5,6	4,5	4,3	3,6	2,9
90	10,1	8,2	6,7	5,4	5,2	4,3	3,5
110	12,3	10	8,1	6,6	6,3	5,3	4,2
125	14	11,4	9,2	7,4	7,1	6	4,8
140	15,7	12,7	10,3	8,3	8,0	6,7	5,4
160	17,9	14,6	11,8	9,5	9,1	7,7	6,2
180	20,1	16,4	13,3	10,7	10,2	8,6	6,9
200	22,4	18,2	14,7	11,9	11,4	9,6	7,7
225	25,2	20,5	16,6	13,4	12,8	10,8	8,6
250	27,9	22,7	18,4	14,8	14,2	11,9	9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2)	Диаметр трубы (мм)	Количество проводов (шт.)
95 и больше	63/63	3/2
70	63/50/63	3/2/4
50	50/50/63/63	3/2/5/4
35	50/40/63/50	3/2/5/4
25	40/32/50/50	3/2/5/4
16	32/32/40/40	3/2/5/4
10	32/25/40/32	3/2/5/4
6	25/20/32/32	3/2/5/4
4	20/20/25/25	3/2/5/4
2,5	16/16/25/20	3/2/5/4
1,5	16/16/20/20	3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм	Внутренний диаметр, приведенный в мм	Длина в бухте (м)
63	50,6	15
50	39,6	15
40	31,2	15
32	24,3	25
25	18,3	50
20	14,1	100
16	10,7	100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

1. Допускается работа ПНД труб при температурах до -30 °С.
2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
4. Важно обеспечить при монтаже герметичность точек соединения.
5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

• намечается расположение кабеля;
• фиксируется труба;
• выполняется протяжка кабеля;
• конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

• выполняется разметка и выкапывается траншея нужной глубины;
• в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
• протягивается и укладывается без натяжения кабель;
• труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

• выполняется бурение пилотной скважины;
• скважина расширяется;
• устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Что такое подземный кабель прямого прокладки?

Внутри кабелепровода можно проложить проложенный в землю кабель для дополнительной защиты любой электрической системы. Этот тип кабеля рассчитан на то, чтобы выдерживать прямое воздействие почвы и влаги, и рассчитан на влажную, сухую и влажную среду.

Что такое подземный кабель прямого прокладки?

Кабель для прямой прокладки — это особый тип электропроводки или кабеля, предназначенный для прокладки в траншее под землей. Отдельные электропроводящие провода внутри кабеля заключены в прочную термопластическую оболочку, которая изолирует влагу и защищает проводящие провода внутри.

Типы кабелей прямого захоронения

Наиболее распространенными типами подземного кабеля, используемого в жилых проектах, являются подземный служебный вход (USE) и подземный ввод (UF). Тип USE-кабель обычно черный и чаще всего используется для подземных линий, которые подводят питание от трансформатора коммунального предприятия к отдельным домам. Домовладельцы редко сами имеют дело с кабелем USE; им занимаются специалисты по коммунальному обслуживанию.

Кабель типа UF обычно серого цвета и поставляется в рулонах, которые выглядят как стандартный кабель с неметаллической (NM) оболочкой.В то время как стандартный кабель NM рассчитан только на сухие внутренние помещения, УФ-кабель можно использовать как на открытом воздухе, так и в помещении. Например, если вы хотите проложить кабель между домом и уличным фонарным столбом или провести электричество в садовый сарай или отдельно стоящий гараж, стандартным выбором будет УФ-кабель.

Основное различие между стандартным кабелем NM и кабелем подземных фидеров (UF) заключается в конструкции кабеля. Стандартный кабель NM содержит обмотанные бумагой провода и относительно свободную пластиковую оболочку.Кабель УФ имеет жилы, полностью заключенные в твердый пластик. Этот кожух защищает каждый провод от других и не позволяет влаге или другим внешним элементам проникать внутрь кабеля. UF-кабель также устойчив к солнечному свету, и его можно использовать снаружи и над землей, где будет присутствовать ультрафиолетовый свет.

Подъем скрытого кабеля

В большинстве домов в старых кварталах Америки есть верхние служебные входы, через которые подается электричество из энергосистемы. К недостаткам прокладки проводов над головой относятся наличие столбов во дворе и опасность наличия оголенной линии электропередачи, к которой могут дотронуться лестницы или повредить ветви деревьев или другие природные элементы.

Интересный факт

Прокладка линий электропередач под землей повышает безопасность и надежность, поскольку кабели не подвержены повреждениям от шторма.

Советы по установке подземного кабеля

Самая большая проблема с подземным кабелем — это копать. Прямой подземный кабель регулируется многими строительными и электрическими нормами и правилами для обеспечения безопасной установки. Всегда обращайтесь в местный строительный отдел, чтобы узнать о конкретных требованиях в вашем районе. Вот несколько основных рекомендаций, о которых следует помнить:

• Закапывайте UF-кабель на глубину 18 дюймов или глубже, если в кабелепроводе из ПВХ, или 24 дюйма или глубже, если закапывают напрямую, в зависимости от требований местных норм.
• Позвоните на национальную горячую линию Call Before You Dig (иногда называемую Miss Utility) по номеру 8-1-1 за несколько дней до начала проекта. Это предупредит все коммунальные службы с линиями обслуживания в вашем районе, а представитель выйдет и отметит линии на вашем участке, чтобы вы знали, где можно и нельзя копать.
• Рассчитать падение напряжения при прокладке подземного кабеля на большие расстояния. Возможно, вам придется использовать кабель большего диаметра, чтобы минимизировать потерю напряжения при длительных пробегах.
• Создайте карту своей собственности, показывающую, где вы проложили подземную проводку, и сохраните ее в надежном месте, где на нее можно будет ссылаться в будущих проектах.Возможно, потребуется провести проводку под углом от вашего дома, поэтому убедитесь, что на карте отмечены постоянные ориентиры, чтобы вы могли точно определить местоположение кабеля в будущем.

Прокладка силового кабеля

Научный метод прокладки изолированных силовых кабелей в развитых странах

В 2011 году общий объем производства проводов и кабелей в Китае превзошел Соединенные Штаты и стал крупнейшей в мире страной по производству проводов и кабелей, но необходимо было трезво осознавать, что мощности по производству кабеля в Китае серьезно превышены.Согласно неполным статистическим данным, если все кабельные компании в Китае будут работать на полную мощность, они смогут удовлетворить потребности Азии и Океании в целом. В то же время серьезный процесс производства кабеля, выход из строя кабеля из-за неправильной прокладки силовых кабелей с изоляцией из сшитого полиэтилена составляет значительную часть сбоев в эксплуатации кабелей. Поэтому чрезвычайно важно полностью понять и понять научный метод прокладки силовых кабелей из сшитого полиэтилена. В этом документе сначала представлены три основных метода наземной прокладки силовых кабелей с изоляцией из сшитого полиэтилена.
Текущее проектирование кабеля в Китае в основном относится к GB 50217-2007 и DL / T 5221-2005 и другим родственным стандартам, DL / T 5221-2005 требует минимального радиуса изгиба силового кабеля среднего напряжения с изоляцией из сшитого полиэтилена, одножильный — 12D, трехжильный Это 10D (D = измеренный наружный диаметр кабеля), но разные производители имеют несколько разные радиусы изгиба для разных типов кабелей среднего напряжения. Теоретически 6 или менее человек прокладываются непосредственно под землей, 16 или менее проходят через туннели и 21 или менее прокладываются по кабелю или траншеи для кабеля.Однако приведенные выше данные идеальны, и конструкция должна основываться на различных требованиях к продукту и реальных географических и связанных с ними условиях. В этой статье в основном обсуждаются три метода укладки земли, такие как укладка прямого захоронения, укладка труб и прокладка туннелей.
2. На земле проложены три силовых кабеля среднего напряжения с изоляцией из сшитого полиэтилена

2.1 Прямое захоронение
В настоящее время широко распространенная кладка в Китае заключается в непосредственном закапывании, поскольку прямое захоронение имеет очевидные преимущества, такие как низкая стоимость и простая процедура укладки.Перед тем, как выбрать прямое захоронение, строительное подразделение должно понять свойства продукта и связаться с поставщиком кабеля, например, тип оболочки (есть ли в ней анти-термиты, насекомые и т. Д.) И радиус изгиба, рекомендованный поставщик кабеля (например, оснащен ли он броней или нет)) Подождите. После того, как будет определено, что его можно закопать непосредственно, необходимо обследовать участок и проверить его в соответствии с чертежом строительного проекта, чтобы определить направление прокладки кабеля.Требуется избегать мест с высокой температурой (например, городских систем отопления, фабрик и т. Д.), Бедных почв или каменистых мест (например, оползней и т. Д.). В нормальных условиях прямая заглубление силовых кабелей с изоляцией из сшитого полиэтилена должна быть ниже слоя мерзлого грунта с большими различиями между севером и югом. Перед прокладкой кабеля положите в кабельный канал мелкий песок толщиной 100–120 мм, а затем накройте защитным покрытием из цемента или бетона. Рекомендуется, чтобы ширина крышки была лучше диаметра кабеля 100-120 мм.Затем выполняется засыпка, при этом грунт засыпки не должен вызывать коррозию оболочки кабеля. Во время засыпки лучше добавить слой цветной мини-предупреждающей ленты. После засыпки рекомендуется сделать предупредительные надписи на стыках, изгибах или пересечениях кабелей с другими линиями, чтобы предотвратить внешние повреждения.
Кабель с изоляцией из сшитого полиэтилена для непосредственного захоронения подходит только для мест, где нет или меньше термитов, вдали от источников тепла, на ровной местности, с неэффективным движением транспорта, без кислотной, щелочной или химической коррозии, без подземных работ.Следовательно, мы должны провести хорошее географическое обследование, прежде чем выбирать укладку напрямую. В нормальных условиях кабели напряжением 10 кВ и ниже со слоем брони могут быть непосредственно заглублены из-за фактических условий прокладки.

2.2 Укладка труб
Так называемая прокладка труб — это метод прокладки, при котором кабель устанавливается в хорошо расположенном подземном трубопроводе, когда количество линий отвода кабеля относительно велико. Укладка трубы требует, чтобы внутренний диаметр трубы был больше или равен 1.5-кратный фактический наружный диаметр кабеля. Глубина укладки также должна быть ниже слоя мерзлого грунта. Труба должна иметь уклон более 0,2% в направлении рабочего колодца, а зазор между каждой трубой должен быть более 20 мм для обеспечения хорошего рассеивания тепла. При установке кабеля убедитесь, что входной патрубок трубы гладкий, и в трубе нет острых деталей или мусора, чтобы избежать царапин при установке кабеля. Рабочая температура кабеля с изоляцией из сшитого полиэтилена составляет 90 ° C.При выборе материала трубы следует выбирать материал с хорошими механическими свойствами и эффективностью рассеивания тепла. В настоящее время основным материалом труб является винилон-цементная труба, двустенная гофрированная труба, огнестойкий ПВХ-С, стальная труба с пластиковым покрытием и термосвариваемая труба из полиэтилена.
Преимущество прокладки труб в том, что за ней легко ухаживать, и можно зарезервировать место для других кабелей. Он имеет небольшую площадь пола, большое регулируемое пространство для кабельных колодцев, отличные противопожарные характеристики и высокую механическую стойкость.Обычно он подходит для кроссоверных линий. Здесь больше трафика, тяжелые дороги, железные дороги и т. Д., И этот метод не рекомендуется устанавливать с бронированными кабелями. Недостатки прокладки труб тоже очевидны. По сравнению с прямой прокладкой в ​​земле, затраты на прокладку труб высоки, эффективность рассеивания тепла низкая, а длительный срок службы кабеля с изоляцией из сшитого полиэтилена легко сокращается (общий расчетный срок службы кабеля с изоляцией из сшитого полиэтилена составляет 30). По статистике, при неправильном обращении с укладкой труб срок службы кабеля из сшитого полиэтилена сократится на 35-40%.Кроме того, существует множество стыков для укладки труб, таких как протечки воды, вторжение и укусы мелких животных и т. Д., А стоимость обслуживания высока.

2.3 Прокладка тоннеля
Так называемая прокладка кабельного туннеля обычно относится к кабельной площадке, которая вмещает 21 или более кабелей, и оборудована каналом для осмотра и обслуживания, а кабель прокладывается в полностью закрытом туннеле. Количество кабелей может быть увеличено или уменьшено в любое время в туннеле, и нет необходимости нарушать индустрию земляных работ.Механические свойства против внешних сил очень сильны, а осмотр и обслуживание очень удобны. При прокладке туннелей сначала необходимо определить уровень напряжения кабеля, внешний диаметр кабеля и характеристики материала изоляционной оболочки, а затем определить расстояние между проложенными кабелями. В кабельном туннеле есть система освещения и дренажная система, а также двойная система вентиляции с механической и естественной вентиляцией для снижения влажности воздуха в туннеле.Также в тоннеле установлены системы дымовой сигнализации, автоматические устройства пожаротушения и пожарные краны, а также оборудованы некоторые кабельные тоннели. Система контроля температуры, система онлайн-мониторинга, противоугонная система и др.
Хотя прокладка туннельного кабеля имеет много преимуществ, капиталовложения в строительство и стоимость туннеля очень высоки, а период строительства — длительный. Многие строительные единицы отказываются от прокладки кабельного туннеля в целях экономии средств и сокращения сроков передачи.Поэтому на данном этапе прокладка туннелей не получила широкого распространения в Китае, а в развитых странах, таких как Япония и Южная Корея, прокладка туннелей получила широкое распространение. Кроме того, некоторые развитые страны приняли комбинацию трех вышеупомянутых методов прокладки, которая не только экономит место, но и увеличивает эксплуатационную стабильность кабеля.

Почему нельзя проложить линии электропередач под землей?

Первое сообщение, переданное по недавно открытой телеграфной линии Сэмюэля Морса, спрашивало: «Что сотворил Бог?» Отправлено из Вашингтона, Д.C. в Балтимор, штат Мэриленд, через систему проводов, подвешенных над домами и деревьями на деревянных столбах, отправка 1844 года оказалась странно подходящей. Подвешенные телеграфные провода вскоре были заменены телефонными проводами Александра Грэма Белла и дополнены электрическими проводами, соединяющими граждан с растущей сетью. Но они не пользовались всеобщей популярностью. Сначала люди жаловались, что опоры электросети, как их стали бы называть, были неоправданно некрасивыми. Сегодня люди заявляют, что они неоправданно рискованны.

Каждый год ураганы, метели и ряд других погодных явлений разрушают наземные опоры электроснабжения. Сильный снег и лед могут порвать провода. Чаще всего свирепые ветры опрокидывают сами опоры электроснабжения или вырывают с корнем соседние деревья, которые тянут за собой соседние провода.

Стоимость соответствующих отключений огромна. Многочисленные анализы показывают, что даже одночасовое отключение электроэнергии может стоить коммерческим и промышленным предприятиям десятки тысяч долларов, а простои часто длятся намного дольше.В специализированных отраслях, таких как музеи, отключение электроэнергии может означать разницу между безопасным и стабильным климатом для искусства и окружающей средой, которая начинает быстро разрушать бесценные артефакты. И, как мы стали свидетелями после урагана «Мария» в Пуэрто-Рико, поврежденные сети могут унести человеческие жизни.

Вот почему многие люди выступают за «подземное», процесс, с помощью которого существующие опоры электросети перемещаются с их текущего места над кроной деревьев в защищенный туннель под землей.Сторонники, которые, кажется, становятся все более громкими в течение лета, когда сезон ураганов набирает обороты, говорят, что этот шаг обеспечит отказоустойчивость энергосистемы даже в подверженных ураганам местах, таких как южная Флорида. Но Тед Кури, директор по энергетическим исследованиям Исследовательского центра коммунальных предприятий Флоридского университета, говорит не так быстро. Подземные работы могут сократить количество отключений, связанных с ураганами, в некоторых местах. Но эти скрытые линии несут с собой свои проблемы — и цену.

На этой фотографии из архива Национального управления океанических и атмосферных исследований показано воздействие сильного льда и снега на телефонные столбы, а также огромная плотность проводов, когда-то требовавшихся для получения электричества. NOAA

Дорогой процесс без гарантий

Есть два метода, которые используются для того, чтобы выбросить опоры и проложить инженерные кабели под землей. Самый дешевый метод называется рытьем траншей, когда коммунальные предприятия роют землю, прокладывая линию инженерных сетей по ходу движения и засыпая траншеи позже. Это часто требует перенаправления трафика и других значительных (хотя и краткосрочных) изменений в движении сообщества.

Многие муниципалитеты вместо этого выбирают наклонно-направленное бурение.Заимствованное из старой нефтегазовой техники, наклонно-направленное бурение является менее инвазивным, но более дорогим вариантом для подземных коммуникаций. Установщики могут проложить трубу с фиксированной точки по тщательно продуманному подземному каналу длиной в несколько миль, не прерывая работу на уровне улицы.

В любом случае, провода, висящие наверху, не готовы к эксплуатации под землей без некоторых модификаций, наиболее важной из которых является изоляция.Электрические провода по своей природе очень теплые, так как по ним проходят токи. На открытом воздухе это тепло может рассеиваться, но не в глубине почвы. Вот почему коммунальные предприятия обернули свои подземные провода пластиком и окружили их трубопроводом, похожим на масло, чтобы не допустить перегрева.

Хотя это может показаться простым — это может сделать любой, у кого есть экскаватор с обратной лопатой! — но это не так. В зависимости от плотности местного населения и рельефа подземные сооружения могут стоить миллиарды долларов.Как писал Кури в статье для журнала The Conversation прошлой осенью, многие сообщества учли расходы на подполье и решили, что это не стоит своих денег. В Северной Каролине, например, примерно 25-летний процесс закрытия всех коммунальных предприятий штата под землей приведет к повышению цен на электроэнергию на 125 процентов. Большая часть государственной власти по-прежнему висит над головой. Ожидается, что даже Вашингтон, округ Колумбия, который принял решение проложить под землей часть своих инженерных проводов, будет стоить 1 миллиард долларов и поднять ставки.

И это не единственная цена. Ремонт подземных систем часто бывает дороже, чем ремонт подвешенных в воздухе. «Когда электричество отключается, [коммунальное предприятие] сталкивается с двумя препятствиями, прежде чем сможет починить линию», — говорит Кури. «Первый — определение неисправности, а второй — доступ к линии». Хотя технология интеллектуальных сетей упрощает идентификацию — устройства могут точно сказать коммунальному предприятию, где именно в системе находится данный сбой, — доступ к подземным системам затруднен.Ремонт часто требует разрушительной рытья, которая усложняется только из-за мерзлой почвы во время метели или паводков, которые часто следуют за ветрами ураганной силы.

В конечном счете, ни одна из систем не может защитить питание в любой ситуации. Во время урагана «Сэнди», обрушившегося на северо-восток в 2012 году, было затоплено подземное электрооборудование. и опор наземных коммуникаций были обрушены. «Практически невозможно защитить электросеть от повреждений», — говорит Кури.

Металл постепенно вытеснил деревянные опоры в большинстве районов страны. Депозитные фотографии

Прочие достижения в опоясании сетки

Сообщества, которые не хотят финансировать крупные подземные проекты, имеют другие возможности для изучения. В последние годы многие города заменили старые деревянные опоры на каркасы из прочного металла. А натяжные тросы, называемые растяжками, могут помочь прикрепить опоры к земле. В то же время Кури считает, что управление растительностью имеет решающее значение. Обрезка, полив и вакцинация деревьев от вредителей могут сохранить их здоровье и лучше переносить штормы.В то же время, быстрое удаление неустойчивых деревьев может снизить вероятность того, что какой-нибудь почтенный старый дуб разрушит соседние линии электропередач, когда сильный ветер вырвет их с корнем.

Многие коммунальные предприятия также используют дроны уникальными способами. Коммерческие дроны, такие как дроны Yuneec, могут сократить время отклика на звонки клиентов. В некоторых коммунальных районах данные с беспилотных летательных аппаратов используются для обмена последней информацией с техническими специалистами и клиентами по всем вопросам, от высоты инженерных линий до функциональности ливневых стоков.А в крайнем случае, дроны могут помочь в воздушной разведке на участках, которые в противном случае были недоступны из-за штормов.

Интеллектуальная сеть также помогла коммунальным службам опередить проблемы до того, как они возникнут. По словам Кури, во время недавних ураганов поставщики электроэнергии Флориды выборочно отключали подстанции из-за риска затопления или другого повреждения и перенаправляли эту энергию. Есть надежда, что проактивные решения, подобные этим, позволят быстрее восстановить питание и снизят вероятность того, что единственная проблема может привести к остановке обслуживания во всей системе.

В конечном счете, некоторая комбинация этих тактик может сделать сетку более устойчивой. Но, по словам Кури, «не существует общей политики, подходящей для всех». Каждый город должен принять решение, которое будет правильным для его жителей, признавая при этом, что ни одна система не может функционировать идеально, когда она противостоит матери-природе.

Как провести подземную электроэнергию в сарае

От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующая электрическая сеть обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки — это, вероятно, работа для профессионала.

В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.

шагов для подачи электроэнергии в сарай:

1. Определите, какая будет потребность в электроэнергии флигеля. Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
2. Найдите главную панель дома и определите, достаточно ли поступающей электроэнергии для удовлетворения потребностей пристройки, а также достаточно ли места для установки нового автоматического выключателя.
3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
4. Выйдя на улицу, пора рыть траншею. Перед тем, как начать земляные работы, Скотт набирает 811, универсальный номер Call Before You Dig. Эта служба отправляет техника, который обнаружит и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
5. Рытье траншеи достаточно глубокой (для мощности 240 В код требует, чтобы канал располагался как минимум на 18 дюймов ниже поверхности) при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
6. Чтобы защитить канал от острых камней, в траншею засыпают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы, достаточной для ее изгиба.Как только канал остынет, новая форма станет постоянной.
9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто здесь копает, предупредить о наличии подземной энергии.
10. В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладут слой бетона толщиной 2 дюйма, песок и предупреждающую ленту.
11. После установки всех трубопроводов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
12. Первый шаг к вводу проводов в трубу — это протянуть ленту электрика от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
13. Пропуская рыболовную ленту через канал, Скотт привязывает веревку диаметром ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
14. В кабелепроводе код требует использования отдельных проводников, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
15. Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, потому что его легче проложить внутри сарая к новой субпанели. С этим проводом большого сечения используются специальные соединители с винтовыми зажимами.
16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
18. В подпанели устанавливаются выключатели и ограничитель перенапряжения, а кабельная разводка проводится с использованием типовых методов внутренней проводки.
19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и на сарай можно подавать питание.

Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей зарядной станции для электромобилей.

---

инструментов:

Почему в Японии так много воздушных линий электропередач?

Многие посетители Японии замечают обилие воздушных линий электропередач.Будь вы в пригороде, в центре города или даже в сельской местности, редко можно посмотреть на небо или на горизонт, не пересекая вид толстыми черными кабелями.

Так почему в Японии так много надземных электросетей, когда так много других стран ушли под землю? Простой ответ — стоимость, но есть также некоторые предполагаемые преимущества в том, чтобы натянуть кабели на столбах, и страна не совсем достигла консенсуса относительно того, какой вариант лучше.

Если говорить о бюджете, то подземные системы намного дороже.С дополнительными расходами на рытье канав и правильную установку линий и трубопроводов стоимость может вырасти в десять раз по сравнению с сетью наземных опор сопоставимого размера.

Тем не менее, некоторые утверждают, что, если не считать экономических преимуществ, здесь не место срезать углы. С середины 1980-х годов правительство Японии выдвигает инициативы по замене существующих столбов линиями метро. Такие ходы не только радуют тех, кто устал от линий электропередач, портящих пейзаж, но есть даже преимущества в плане безопасности и долговечности, поскольку подземные электрические сети менее подвержены воздействию элементов, что делает их устойчивыми к ветру и снегу, которые могут повредить выше -земное оборудование.

По данным NPO Non-Pole Community, во время землетрясений наблюдалось дополнительное повышение безопасности. Организация сообщает, что во время землетрясения Хансин, обрушившегося на Кобе в 1995 году, районы с наземными линиями электропередач были повреждены гораздо сильнее. Секретарь неполярной общины Тошиказу Иноуэ также упомянул о сброшенных столбах, блокирующих дороги и не позволяющих машинам скорой помощи быстро подъехать к жертвам после стихийного бедствия.

Тем не менее, большая часть энергосистемы Японии остается наземной.Один аргумент против подземных систем был выдвинут Токийской электроэнергетической компанией (TEPCO). Хотя сама компания заявляла о превосходной эстетике и устойчивости к ветру и снегу, упомянутым выше, она также признает определенные преимущества по сравнению с более распространенной наземной системой. «В случае наводнения или оползней сложнее изолировать поврежденные участки подземной системы», — отмечает компания. «Это может увеличить время, необходимое для восстановления питания поврежденных участков.”

TEPCO также упоминает другие, более простые функции, выполняемые столбами электропередач, такие как предоставление жилья для уличных фонарей и места для размещения карт или адресных маркеров, которые могут быть чрезвычайно полезны при навигации по городам в Японии, где только малая часть улиц имеет названия.

Отражая соответствующие плюсы и минусы двух систем, японские пользователи Интернета также не могут прийти к консенсусу.

«Сколько бы денег ни потребовалось, мы должны демонтировать линии электропередач! Давайте начнем и продолжаем! »

«Есть места, где они выглядят не очень красиво, но я думаю, что это своего рода деревенская привлекательность деревенских городков с линией электропередач, проходящей над зданиями.”

Тем не менее, независимо от того, как пойдут дела в будущем, только около 7 процентов из 23 центральных районов Токио в настоящее время имеют подземные электросети, и еще меньше в Осаке, линии электропередач, такие как торговые автоматы и закусочные для рамена, будут частью японский городской пейзаж на какое-то время.

Источники: Ameba News, Jin

Прочтите статьи на сайте RocketNews24. — Обязательно посмотрите видео о землетрясениях в Японии в 2011 году — В Японии произошло землетрясение M6.3, фанаты аниме спешат опубликовать в Твиттере фотографии повреждений коллекций фигур. — Заключенный тюрьмы Тохоку в зоне ядерной эвакуации подал в суд на TEPCO за эмоциональный стресс

© RocketNews24 Техническое примечание

: Понимание напряжения и отказов кабеля в приложениях с высокой гибкостью

Новейшие машины для автоматизации технологических процессов разработаны для работы намного быстрее, чем предыдущие поколения, и включают в себя видеонаблюдение и многочисленные датчики.Эта новая операционная среда может подвергнуть кабели и оборудование для управления кабелями чрезмерной нагрузке за пределы проектных возможностей. Напряжение кабеля напрямую влияет на надежность оборудования автоматизации. Понимание причин выхода из строя кабелей в приложениях с высокой степенью гибкости позволяет нам принимать соответствующие меры предосторожности на этапе проектирования, чтобы оптимизировать надежность системы.

Кабели физически ограничены

Кабели изгибаются одним или несколькими из четырех основных движений, показанных на Рисунке 1.Каждый раз, когда кабель изгибается или изгибается, его медные проводники и экраны подвергаются нагрузке. Медь плохо сопротивляется повторяющимся нагрузкам, даже если напряжение удерживается ниже предела текучести, равного 15-процентному удлинению. Медь также имеет очень низкое сопротивление напряжению сдвига и будет деформироваться, даже если напряжение ниже предела пластической текучести.

Чтобы уменьшить усталость медных проводников и экранов и тем самым исключить обрыв провода, радиус изгиба кабеля должен быть как можно большим, а диаметр кабеля — как можно меньшим.

Причины выхода из строя

Существует три основных причины выхода из строя любого кабеля, подверженного изгибу:

• Деградация изоляции кабеля и жилы

• Усталость проводника и экрана в зоне изгиба

• Усталость проводника и экрана в точке подключения

Ухудшение изоляции кабеля и жилы

Одной из причин выхода из строя кабельной оболочки и изоляции является постоянное истирание кабеля другими кабелями, шлангами и оборудованием для укладки кабелей, например, кабельными трассами.Металлическая или пластиковая стружка, растворители и смазочные материалы разрушают оболочку и изоляцию кабеля. Оболочки кабелей также уязвимы к перепадам температур и низкому атмосферному давлению (вакууму), которые могут ослабить или сделать материал оболочки хрупким.

В дополнение к этим факторам окружающей среды изоляция проводника также должна сопротивляться раздавливанию. Проводники в типичном круглом кабеле могут подвергаться высоким силам сжатия, когда кабель зажимается или изгибается в кабельном канале вместе с другими кабелями или шлангами.

Когда оболочка кабеля выходит из строя, обнажается внутренняя часть кабеля. Если присутствует жидкость, она проникает в кабель и в конечном итоге вызывает короткое замыкание между проводниками. Абразивные частицы разрушают изоляцию проводника и приводят к выходу из строя. Если кабель имеет общий экран, он становится открытым для заземления.

Усталость проводника и экрана в зоне изгиба

Наиболее распространенный тип отказа гибкого кабеля — это возможный перелом экрана и / или проводника в области гибкости.Если сначала выходит из строя экран, проводники продолжают функционировать, но кабель чувствителен к помехам и излучению EMI / RFI. Это создает ошибки и ложные сигналы, источник которых очень трудно определить.

Чтобы понять механизм разрушения проводника и экрана, мы должны рассмотреть основные концепции анализа напряжений. Сопротивление твердого тела изгибу зависит от материала, формы, площади поперечного сечения и радиуса кривизны изгиба. Математически это выражается напряжением в теле,, определяемым по формуле:

.

где:

M = изгибающий момент

c = Расстояние от нейтральной оси тела до любого волокна в поперечном сечении

| = Момент инерции поперечного сечения

σ = Напряжение в волокне на расстоянии c

Для типичного применения гибкого кабеля геометрия изгиба фиксируется соображениями, включая ограничения механической конструкции и компоновку корпуса, поэтому разработчик должен работать в рамках этих ограничений и минимизировать напряжения проводника, которые сокращают срок службы при изгибе.

Наиболее важным фактором при определении усталостной долговечности при изгибе является максимальное напряжение в любой части кабеля. Это максимальное напряжение, при условии, что радиус изгиба не опускается ниже минимального значения, R _min , определяется по формуле:

σ макс =

Ec макс ______ R мин

где:

E = модуль

эластичности в фунтах на квадратный дюйм (17000000 для меди ETP)

C _max = максимальное расстояние от нейтральной оси до любого волокна

R _мин. = радиус изгиба

Экранированный плоский кабель является самонесущим и может использоваться в большинстве приложений, связанных с вращением, скручиванием и тик-тактом.

Обратите внимание, что это соотношение сохраняется для любого поперечного сечения, потому что момент инерции | не появляется.

Напряжение можно минимизировать, уменьшив толщину или диаметр кабеля, C _max , или увеличив радиус изгиба R _min . Влияние напряжения также можно свести к минимуму, выбрав материалы проводника и экрана, которые имеют более высокую прочность на разрыв, чем медь.

Испытания на изгиб показывают, что сопротивление медных проводников и экранов увеличивается по мере того, как металлы работают сильнее при изгибе.Чем тверже металл обрабатывается, тем он становится более хрупким. Более быстрые циклы оборудования приводят к более высоким температурам в меди. Малый радиус изгиба также приводит к более высоким температурам, а также к более высокой степени усталости. Повышенные температуры могут вызвать размягчение изоляции, что, в свою очередь, изменяет физические свойства изоляции, снижая сопротивление истиранию, уменьшая сопротивление прорезанию и уменьшая прочность на разрыв. Все эти изменения могут вызвать преждевременный выход кабеля из строя.

Усталость проводника и экрана в точке окончания

Изгибающие напряжения и вибрация от движущихся кабелей вызывают поломку разъемов, обжатых и припаянных концов кабелей. Неподдерживаемые кабели преждевременно выходят из строя из-за усталости интерфейса разъема.

Кабели могут получить травмы плетью от быстро движущихся кареток, в результате чего кабель быстро меняет направление и ломается. Во всех приложениях, связанных с быстрым изгибом, неподвижный кабель обеспечивает лучшее сопротивление изгибу и изгибу, чем гибкий кабель.

Конструкция кабеля предотвращает выход из строя

Чтобы повысить надежность кабелей в гибких приложениях, сосредоточьтесь на основных материалах и конструкции кабелей. Размер кабеля — самый важный фактор, который следует учитывать при увеличении срока службы при изгибе. Уменьшение диаметра кабеля приводит к экспоненциальному увеличению срока службы при изгибе, когда радиус изгиба остается постоянным.

Использование стандартных медных проводников и уменьшение размера и веса кабеля может увеличить срок службы (надежность) и снизить затраты.Начните с как можно более тонкой изоляции проводника с высокой диэлектрической прочностью и хорошими характеристиками сопротивления разрыву. Уменьшение толщины изоляции проводника уменьшает общий диаметр готового кабеля и делает его менее восприимчивым к нагрузкам, связанным с изгибом. Изоляция Gore MIL-ENE * на 50 процентов тоньше, чем сопоставимый материал, и рассчитана на напряжение 300 В RMS при толщине стенки 0,004 дюйма.

Укладка кабелей и проводов имеют решающее значение для увеличения срока службы круглых кабелей при изгибе.Вы можете отрегулировать укладку кабеля, количество витков на дюйм проводов и укладку проводов, чтобы оптимизировать надежность кабеля для различных гибких приложений. Такая оптимизация не увеличивает стоимость кабеля, но при правильной реализации существенно влияет на надежность.

Экран кабеля часто выходит из строя первым, потому что он находится на наибольшем расстоянии от нейтральной оси кабеля и, следовательно, испытывает наибольшую нагрузку. Для решения этой проблемы требуются два элемента дизайна.

Во-первых, замените экран со стандартной оплеткой на экран с двойной оплеткой, оптимизированный для срока службы и эффективности экранирования. Во-вторых, изолируйте экран от проводников и внешней оболочки, чтобы уменьшить трение, которое генерирует тепло и сокращает срок службы при изгибе. Используйте материал с низким коэффициентом трения, как статического, так и динамического.

Gore расширенный PTFE ** имеет самый низкий коэффициент трения среди всех материалов кабеля. Он использовался для различных применений: от коаксиального диэлектрика до прочных внешних оболочек на гибких карданных кабелях.

Оболочка кабеля защищает экраны и проводники от окружающей среды. Если кабель закреплен и правильно заделан, оболочка также может увеличить прочность на разрыв и срок службы кабеля при изгибе.

Лучшие материалы оболочки — тонкие, с высокой прочностью на разрыв и устойчивостью к разрыву, гидравлической жидкости, смазочно-охлаждающей жидкости и растворителям. Полиуретан — отличный материал для оболочек кабелей. Он огнестойкий, устойчив к большинству промышленных жидкостей и обладает отличной стойкостью к истиранию.

Методы прокладки кабелей повышают производительность машины

Применение

Flex в высокоскоростных автоматизированных устройствах может привести к выходу из строя круглых кабелей высочайшего качества. По мере уменьшения времени цикла вес кабеля и системы управления кабелями становится ограничивающим фактором.

В таких приложениях ленточные силовые кабели дольше стандартных силовых кабелей. Срок службы ленточного кабеля в 100 раз больше, чем у круглого кабеля, а вес ленточного кабеля составляет одну четвертую веса круглого кабеля.Ленточный кабель уменьшает массу движущихся пучков кабелей, обеспечивая большее ускорение, меньшую вибрацию и колебания и меньший износ.

Ленточный кабель часто можно сгибать и перемещать без использования кабельной цепи. Ленточный кабель является самонесущим и с соответствующими зажимами и направляющими может использоваться в большинстве приложений, связанных с перекатыванием, скручиванием и тик-тактом. Он может включать в себя монтажные скобы, отформованные на куртке. Это обеспечивает значительную экономию трудозатрат и затрат на установку.

Заключение

Традиционные кабели, используемые в промышленном оборудовании, не предназначены для обеспечения надежности и производительности, необходимых для новых конструкций оборудования.Используя материалы, которые доказали свою надежность в соответствующих средах, таких как военные и автомобильные приложения, а также улучшая базовую конструкцию кабеля с низкой стоимостью, можно разработать надежные кабели, отвечающие требованиям оборудования для автоматизации производства.

Рекомендации

¹ Молл, Кеннет В. и Маккартер, Дэвид Р., В. Л. Гор и партнеры, Inc., Flex Life in Cables, Electronic Packaging and Production, июнь 1976 г., стр.29-30, 3435.

* Изоляция MIL-ENE доступна в W. L. Gore & Associates, Inc., Newark, DE

.

** Расширенный PTFE доступен в W. L. Gore & Associates, Inc., Newark, DE

.

Underground Cables — обзор

12.3 Материалы для такелажа

Помимо разработки планов парусов, также были использованы материалы для такелажа. Одна из трудностей в установлении истории такелажа состоит в том, что такелаж и паруса редко сохраняются археологически.Информацию о том, что использовали наши предки, необходимо почерпнуть из оставшихся деревянных элементов или из современных исторических источников, таких как скандинавские саги, или художественные изображения.

До появления международных торговых путей материалы, используемые для оснастки, были любыми, доступными на местном уровне, и поэтому их ассортимент весьма широк. Технологии изготовления такелажных канатов могли быть одинаковыми во все времена и во всем мире, но материалами могли быть кожа, морские водоросли, папирус, ива или даже шерсть животных.

Преобладающим материалом на протяжении большей части истории такелажа была конопля. С момента своего первого использования для производства каната в Азии в 4000 г. до н.э. канат из конопли распространился по всему миру, поскольку моряки плавали и торговали с дальними странами (McCaskill, 2009). Лишь в 19 веке, когда абака (член семейства банановых) стала предпочтительным материалом для производства веревок, ее использование уменьшилось. Многие не знали бы об этом изменении, поскольку абака стала известна как манильская конопля из-за того, что это местное растение Филиппин.Дополнительные подробности технологии волоконных канатов приведены McKenna et al. (2004). Поскольку промышленная революция привела к снижению стоимости производства чугуна и стали, эти материалы начали заменять традиционные органические материалы. Развитие горнодобывающей промышленности в Германии в 1830-х годах привело к замене пеньки кованым железным канатом для использования в подземных канатных дорогах (Wilhelm Albert, 2014). Эти изобретения были приняты моряками, и в отчете Международной выставки 1862 года говорилось, что использование чугунного такелажа было обычным явлением в течение предыдущих 10 лет, а в 1863 году был спущен на воду британский корабль Seaforth , который зарегистрирован как быть первым, у которого были стальные лонжероны и такелаж (Anderson and Anderson, 2012).

Разработка стальных канатов не остановилась и в настоящее время является зрелым продуктом благодаря простоте изготовления и монтажа, а также относительно низкой стоимости, и, следовательно, остается наиболее распространенным вариантом оснастки для небольших яхт и лодок. Аустенитная никель-хромовая нержавеющая сталь класса SAE316 (Cr ₁₆ Ni ₁₀ Mn ₂ Mo ₂ Si ₁ ), известная как морская нержавеющая сталь, используется в такелажном снаряжении и имеет повышенную стойкость к хлоридной коррозии. из-за 2–3% молибдена по сравнению с нержавеющей сталью типа SAE304 (Cr ₁₈ Ni ₈ Mn ₂ Si ₁ ).

Размеры проволоки от 3 до 16 мм. Самая простая проволочная конструкция с круглым поперечным сечением (классификация канатов 1 × 7) имеет шесть шестиугольных прядей, плотно упакованных вокруг одной жилы. На следующий размер оборачивают еще 12 нитей, чтобы получить проволоку размером 1 × 19. Эти отдельные тросы могут быть дополнительно сгруппированы для создания других общих устройств, используемых в такелажной технике, а именно 7 × 7 (49 тросов), 7 × 19 (133 троса) и 6 × 36 (216 тросов). Увеличение количества проводов обеспечивает большую гибкость при том же размере.Таким образом, для ходового такелажа (используемого для подъема, опускания и управления парусами) будет использоваться 7 × 19, так как этому такелажу требуется гибкость. Постоянный такелаж, поддерживающий мачту, требует высокой прочности и жесткости, поэтому используется 1×19. Однако на более крупных яхтах желание иметь такелаж с меньшим натяжением, чем у проволоки, привело к дальнейшим разработкам со сталью.

Rod Rigging впервые появился на яхтах в конце 1960-х годов, хотя его первоначальная разработка была произведена примерно 50 лет назад, но не для яхт.Требования войны часто могут стимулировать инновации, и во время Первой мировой войны первые бипланы имели такелажную проволоку между наборами крыльев, чтобы получить легкую и жесткую конструкцию. Увеличение жесткости этой конструкции означало бы увеличение диаметра используемого такелажного троса, что потребовало бы увеличения веса и аэродинамического сопротивления. Шотландская фирма Macomber & Whyte изготовила оснастку из стальных стержней в качестве альтернативы проволоке, поскольку удлинение стержней обычно было на 35% меньше при той же нагрузке, что и у эквивалентной проволоки (Spurr, 1982).

Медленное продвижение от такелажа самолета к такелажу яхты было связано с рядом ранних отказов, в основном из-за усталостных отказов концевых деталей штанг, где они встречались либо с мачтой, либо с цепными пластинами. Цепные пластины — это металлические пластины с множеством отверстий, которые используются для крепления стойки или кожуха с помощью талрепа к корпусу парусной лодки. Стяжная муфта используется для обеспечения сочленения троса с фиксированной цепной пластиной. Лишь в 1960-х годах эта проблема была решена путем разработки головок для холодной штамповки стержней.Головы представляли собой выпуклости с гладким радиусом по краю, которые могли вставляться в специально разработанные фитинги на мачте или корпусе. К 1970 году все яхты US America’s Cup 12MR предпочли стержневое крепление тросу.

Штанговая оснастка затем нашла признание на более широком рынке за пределами гоночных яхт высокого класса, и до последних 10–15 лет она использовалась по умолчанию для оснастки больших яхт. Эти улучшения в низком лобовом сопротивлении и меньшем весе игнорируются большинством прибрежных и морских пользователей небольших яхт, которые все еще используют трос, поскольку он дешевле и имеет лучшую устойчивость к повреждениям, поскольку при выходе из строя отдельных тросов трещина не проходит полностью через весь трос.Повреждения могут стать видимыми при осмотре. Такая устойчивость к повреждениям является ключевым преимуществом композитного такелажа.

Морская среда является чрезвычайно агрессивной, поэтому стержни сделаны из Nitronic 50 (Ni50: Fe ₅₆ Cr ₂₂ Ni _12,5 Mn ₅ Mo _2,25 Si ₁ C _0,06 ) высококачественная нержавеющая сталь. Очевидным недостатком стали является ее относительно высокий удельный вес 7,5 по сравнению с 1,5 у многих композитных конструкций.

Такелаж обычно меняется из-за опасений по поводу необнаруживаемой коррозионной усталостной трещины, приводящей к падению мачты. Такелаж из нержавеющей стали или проволоки может пройти визуальный осмотр, но выйти из строя без предупреждения. Неразрушающий контроль металлической оснастки — дело дорогое и ненадежное. На небольших яхтах, как правило, следует заменять стоячий такелаж каждые 12 лет, максимум 15 лет в соленой воде или 15–20 лет в пресной воде. Цикл замены зависит от его использования: если вы участвуете в гонках или плаваете в море, то более ранние замены требуются из-за больших нагрузок, обычно в течение 3 или 5 лет, или в соответствии с рекомендациями классификационного общества.В тех случаях, когда лодки фактически ходят так мало, или снимают мачту зимой, или имеют завышенные характеристики для принятых нагрузок, или находятся на верфи, где проводится ремонт в течение многих лет, тогда возможно более длительное время цикла замены.
