виды, способы управления и схемы подключения

Диммер для светодиодной ленты представляет собой электротехническое устройство, сочетающее в едином корпусе выключатель и светорегулятор, устанавливаемое в цепь управления светодиодной лентой. Его работа основывается на плавной регулировке, принцип реостата, уровня напряжения подаваемого в цепь освещения. За счет этого производится регулировка яркости освещения от 0 до 100 %. Устанавливается и подключается к сети диммер одинаково с выключателем.

Некоторые производители монтируют в микросхему диммера дроссель, при помощи которого можно отсечь помехи и шумы, создаваемые во время работы.

Виды и особенности управления светорегуляторов

По конструкционным особенностям их можно разделить на такие варианты:

• модульные — приборы такого типа монтируются в распределительных шкафах;
• моноблочные — устанавливаются в монтажную коробку вместо выключателя.

По способу управления системой освещения диммеры делятся на:

1. Прибор с отдельной кнопкой включения света и колесом для регулировки освещенности.
2. Сенсорные. Регулировка яркости светодиодной ленты производится прикосновением к сенсорам на панели либо с помощью пульта ДУ.
3. С ручкой на поворотно-нажимном механизме. Включение осуществляется нажатием на орган управления, а установка необходимого уровня освещенности — поворотом в ту или иную сторону.
4. Поворотный. Практически такой же, но имеет отличие в том, что включение и регулирование производится поворотом ручки.
5. Устройства с клавишами. Изменение уровня освещенности достигается путем нажатия на клавишу.
6. Дистанционные. Управляются при помощи пультов дистанционного управления.
7. Акустические. Приводятся в действие при помощи хлопков или команд, подаваемых голосом.
8. Многоканальные приборы. Помогают управлять освещением сразу в нескольких точках помещения. Например, при необходимости выделить какие-либо участки комнаты путем добавления уровня освещения и одновременно понизить яркость на других. Как правило, оснащаются беспроводным или дистанционным управлением через ДУ или при помощи телефона.

к содержанию ↑

Принцип действия широтно-импульсных модуляторов

ШИМ — метод воздействия на управляемую сеть путем изменения количества мощности, подаваемой к последней. Принцип действия заключается в регулировании длительности импульсов при их постоянной частоте. Широтно-импульсная модуляция может быть двоичной, троичной, цифровой, аналоговой.

Использование ШИМ дает возможность значительного повышения КПД электропреобразователей. С применением широтно-импульсной модуляции управляются однотактные, двухтактные, полумостовые, мостовые, обратно и прямоходные импульсные преобразователи.

Например, ШИМ активно используется в производстве электроники, такой как ЖК-экраны, дисплеи телефонов и ноутбуков для регулирования яркости свечения.

к содержанию ↑

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
4. По окончании монтажа проверяют работоспособность собранной схемы.

к содержанию ↑

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В.

Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать.

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент.

к содержанию ↑

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты. Важно учитывать мощность контроллера при подборе количества RGB-лент.

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

• R (red) — красный провод;
• G (green) — зеленый проводник;
• B (blue) — синий провод;
• V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

к содержанию ↑

Преимущества и недостатки

Преимущества диммеров:

1. Установка необходимого уровня освещенности в помещении в зависимости от требований ситуации.
2. Возможность регулирования количества электроэнергии, потребляемой системой освещения.

Недостатки диммеров:

1. Диммеры крайне «нежны» в плане перегрева. Обладают таким свойством, так как основаны на микросхеме. Перед покупкой необходимо знать, какой мощностью должен управлять светорегулятор.
2. Диммер требователен и значению минимальной нагрузки. Если значения, указанные на корпусе, будут ниже, устройство очень скоро выйдет из строя.
3. Многие все еще используют и вряд ли скоро расстанутся с люминесцентными и энергосберегающими лампами. А они, как предупреждают производители оных, либо не поддаются регулировке вовсе, либо регулируются, но это значительно снижает их срок эксплуатации.

к содержанию ↑

Диммер на микросхеме своими руками

Самостоятельно сборку диммера можно сделать на простой односторонней печатной плате из фольгированного текстолита. Схему печатных проводников и монтажа можно найти ниже.

Последовательность сборки:

1. Для начала необходимо установить разъем для монтажа внешних цепей.
2. Следующим компонентом будут резисторы и конденсаторы.
3. Диоды и микросхему необходимо припаивать перед тем как устанавливать полевой транзистор.

После окончания пайки нужно в обязательном порядке убрать перемычку на выходном контакте транзистора, обезопасив собранное устройство от сгорания.

Готовое устройство можно разместить в любом удобном корпусе с отверстием для кабеля и переменным резистором R1. При изменении положения ручки последнего будет меняться частота импульсов, которая колеблется от 5 до 100 %, а степень освещенности помещения — около 20 раз соответственно.

Абсолютно не важно, диммер какой фирмы и по какой стоимости решите приобрести или собрать его самостоятельно. Самое главное — необходимо соблюдать элементарные правила безопасности при монтаже. Удар электрическим током, даже кратковременный и незначительный, может стоить жизни.

Что касается долговечности службы системы освещения с диммером, тут многое будет зависеть от точности и правильности расчетов нагрузок и подбора подходящего по параметрам оборудования. Удобство использования того или иного варианта управления можно определить в магазине электротоваров и подобрать наиболее подходящий диммер. Например, с голосовым управлением, чтобы даже не пришлось прикасаться к органам управления.

Диммер для светодиодной ленты: виды, способы управления и схемы подключения

220.guru

Диммер для светодиодной ленты 12 Вольт: виды, подключение

Диммер для светодиодной ленты (он же светорегулятор) используется для регулировки яркости светодиодного освещения за счет изменения подаваемого напряжения или тока (в зависимости от способа). С его помощью можно в любой момент «приглушить» свет в помещении или сделать его очень ярким буквально одним нажатием кнопки.

Регулятор позволяет продлить срок службы светодиодной ленты, поскольку снижение интенсивности светового потока не дает светодиодам перегреваться, а ведь именно перегрев негативно влияет на продолжительность работы любых led-светильников.

Диммеры, используемые для ламп накаливания (статья про диммеры для led-ламп), не подходят для светодиодных лент из-за разного принципа работы.

Любой диммер подключается между самим светильником (лентой) и блоком питания. При этом нужно обязательно учитывать номинальное напряжение прибора – если блок питания рассчитан на 24в (или любое другое напряжение), с ним нельзя использовать диммер на 12в.

Кстати, самыми «популярными» в быту и наиболее широко используемыми считаются диммеры на 12 вольт, именно они используются для регулировки яркости светодиодных лент.

По способу управления диммеры подразделяются на:

• Поворотные – самая простая модель, ничего лишнего. Регулировка яркости освещения производится путем поворота ручки.
• Поворотно-нажимные – включаются нажатием на ручку, яркость регулируется ее вращением.
• Клавишные – внешне напоминают обычный выключатель. Простое нажатие включает свет, удержание кнопки регулирует яркость.
• Сенсорные диммеры не имеют в своей конструкции движущихся деталей, вместо них установлена сенсорная панель. В остальном принцип действия такого прибора особо ничем не отличается от более простых моделей.
• С дистанционным управлением – регулировка осуществляется при помощи пульта.

Практически все регуляторы просты и удобны в эксплуатации, не имеют серьезных недостатков, но как  и многие электроприборы, не выносят перегрева и скачков напряжения в сети. Некоторые старые модели могут создавать электромагнитные помехи, в том числе мешать работе радио (у современных светорегуляторов этого недостатка нет).

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности. В этой статье мы коротко расскажем лишь о некоторых популярных видах.

1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.
3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.

Внешний вид

Схема подключения

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Диммер на микросхеме своими руками

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.



ledno.ru

Сенсорный диммер для светодиодных лент.

Всем привет и с праздниками! Надеюсь все отоспались и пришли в себя )
Задумал я тут подсветку рабочего места сделать и пока выбирал ленты, наткнулся на эту небольшую платку. Если честно, больше доверяю управлению энкодером, так что взял просто из интереса посмотреть что из этого получится, а там может и пригодится где. Если коротко — диапазон напряжения от 5 до 24В, 3 Ампера при 12 выдерживает, сенсор адекватный, но алгоритм изменения яркости малость не доработан.
Подробнее под катом, обзор будет небольшим, т.к. я все-таки спалил модуль =)

Характеристики.

Входное напряжение: DC 9V-24V
Выходное напряжение: DC 9V-24V
Мощность нагрузки: 30 Вт
Максимальный ток нагрузки: 3A
Потребляемая мощность в режиме ожидания: 0,1 Вт
Рабочая температура: -20 ° C / 65 ° C
Модель: Touch_S (L40W10)
Размер: 40 * 10 * 1.2 мм (длина * ширина * высота)
(Условие испытания: Напряжение = 12 В)

Распаковка и внешний вид.

Черный пакет

Пенополиэтилен

Прозрачный пакетик со SKU

Ну и сама плата. Видно мосфет AO4406A, маркировка контроллера затерта, похоже на «тиньку».

Функционал.

«Мозги» заводятся от 5 Вольт, правда «шимит» где-то на 50 мВ, то есть незаметно.

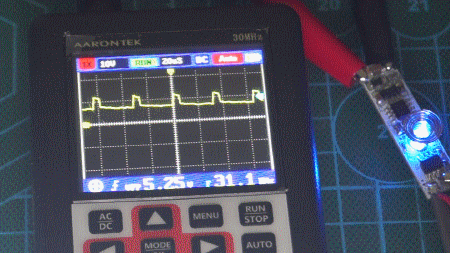

На эталон выходит после 8 Вольт. На гифке склеил графики диапазона 8-10В.

На плате расположен единственный элемент управления — пружинка, которую можно трогать пальцем.
Нажатие активируют постепенное включение и выключение, удержанием можно изменить яркость.

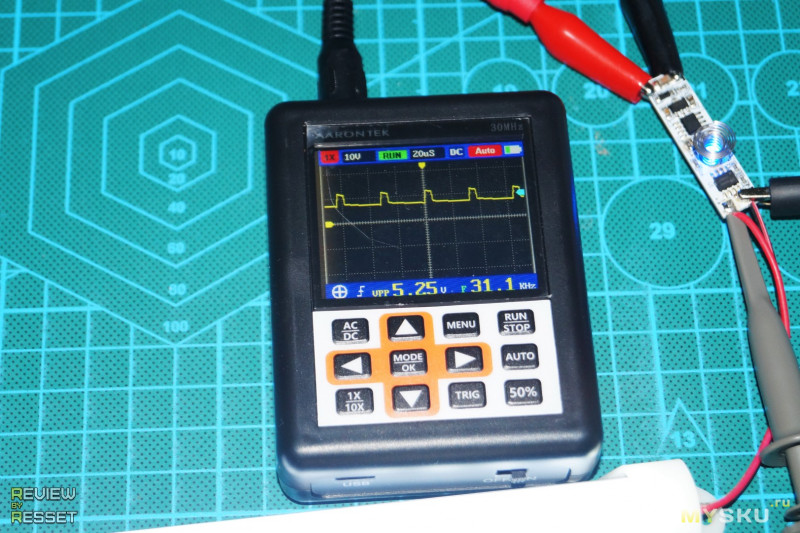

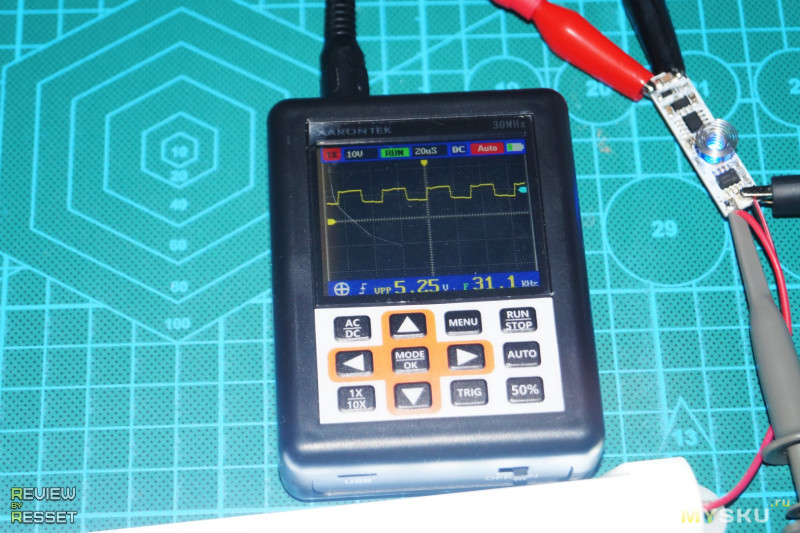

Гифки мелковаты, поэтому продублирую пару фото.
Минимум

Средняя яркость

Максимум

После подачи напряжения включается средняя яркость. Если дотронуться до пружинки и удерживать, яркость начнет расти, при чем повторное касание с удержанием все так же будет ее увеличивать, пока не дойдет до максимума, после чего свет начнет затухать. В описании заявлено 3 режима, но я так и не понял, это перечислены разновидности плат или можно как-то активировать каждый из режимов в сабже. В моем случае работает второй(circular dimming)

Информация из магазина

Touch_Sensor_S01 (unidirectional dimming):
In the S01 mode, the quick touch switches the on / off status of the light; in the open state, the long touch enters the unidirectional dimming (holds the touch, automatically stops the dimming when the dimming is at the highest or lowest brightness), and unlocks the brightness. The switch brightness is the last locked brightness. In the off state, a long touch will dim the lighter direction from the last brightness. Gradient effect.
Touch_Sensor_S02 (circular dimming):
S02 mode, rapid touch toggle on/off status of the lamp; in the case of on, long touch into the cycle dimming (keeping touching, dimming to the highest or lowest brightness, automatically dimming in the opposite direction, so cycle), let go Lock the brightness, and switch the brightness again to the last locked brightness. In the off state, a long touch will dim the lighter direction from the previous brightness and the effect will be gradual.
Touch_Sensor_S03 (3 segments dimming):
S03 mode, quickly touch the light state of the switch. The brightness is divided into three levels, which are 30%, 60%, and 100% respectively, and the switching effect is gradual.

Энергопотребление.

В спящем режиме модуль потребляет 8 мА, видимо все уходит на синий индикатор.
Обещали максимальную нагрузку в 3 Ампера. Как раз столько у меня есть

Ну и для полноты картины нагрузил на средней яркости. Видеоряд ускорен, никакой паники )

Дым не пошел, возможно благодаря отсечке нагрузки на 35 Ваттах. Особого нагрева во время работы так же не заметил.

Итоги.

Занятный небольшой диммер, ту же кровать ребятенку подсветить, например.
Тут же еще какое дело — если взять лист фольги и подцепить сенсор на него, модуль будет срабатывать без касания. Получается можно всё это дело спрятать под тканью или любым другим не очень толстым материалом и включать подсветку, касаясь нужного «секретного» места. Хотел продемонстрировать как это будет выглядеть, но что-то пошло не так, а именно фольга коснулась одновременно пружинки и выходных проводов, из контроллера вышел волшебный дым и всё перестало работать.В общем, сначала нужно сделать площадку, заизолировать провода, а потом уже крепить модуль и будет у вас всё хорошо.
Для рабочего же места я бы предпочел энкодер — он позволяет оперативнее отрегулировать уровень в обе стороны, нажатием можно так же выключать и включать питание, да и по цене так же выйдет.
Есть еще идея использовать датчик объема. Пока ходишь возле рабочего места, дополнительная подсветка горит и регулируется энкодером, отходишь — выключается или переходит на минимальный уровень. Должно получиться довольно удобно. Модуль есть, надо только выковырять ардуинку из прошлых поделок и энкодер заказать.

В комментариях приветствуется конструктивная критика. Всем добра =)
