Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

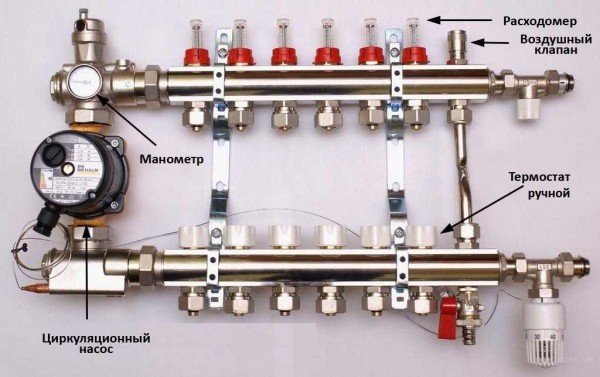

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

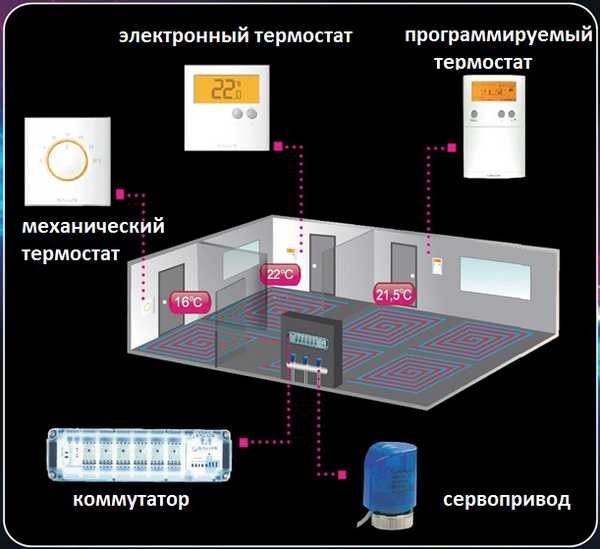

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной - распределение темпратуры

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

Механические терморегуляторы.
Терморегулятор для теплого пола механический
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
Механические терморегуляторы с выносным датчиком температуры
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

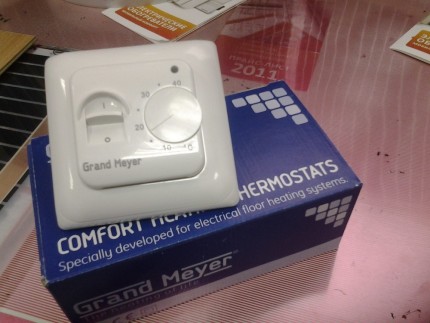

Механический терморегулятор
Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Сенсорный тип терморегулятора
Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные терморегуляторы теплого пола
Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Беспроводной программируемый терморегулятор
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Терморегулятор для теплого пола программируемый
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

pol-spec.ru

Терморегулятор для водяного теплого пола – виды и принципы работы, рекомендации по эксплуатации, как выбрать

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для водяного теплого пола, поскольку такая отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении, к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика
[sociallocker]

[/sociallocker]

Терморегуляторы в системе отопления могут регулировать следующие параметры:

Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

вентиль 3-х ходовой;
насос циркуляционный;
перемычка байпаса;
градусник;
термостатическая головка ;
реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео
[sociallocker]

[/sociallocker]

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

trubanet.ru

термостат, термоклапан, как регулировать температуру, регулировка, механический термодатчик, комнатный датчик

Содержание:

О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.

Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

коллектор, куда сводятся все контуры;
терморегулятор;
термодатчик;
сервопривод, управляющий вентилями;
насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Что могут контролировать термостаты

Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

температуру воздуха в помещении;
уровень прогрева пола;
совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

механические;
дистанционные сенсорные;
обычные электронные;
программируемые терморегуляторы;
радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.

Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.

Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.

Обычные электронные термостаты для водяного теплого пола

Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.

Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».

Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Советы по установке терморегуляторов

Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.

Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.

Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.

Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).

Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.

teplospec.com

Что такое терморегулятор для теплого водяного пола?

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45⁰С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

модели, оснащенные индикаторами температуры воздуха;
модели, оборудованные датчиками температуры нагрева водяного пола;
устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
допустимый температурный порог действия термостата составляет 60⁰С;
монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

znatoktepla.ru

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25^oC или даже выше, а в общих +20^oC или максимум +22^oC. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

специальных сервомеханизмов, управляемых посредством радиосигналов;
радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.
Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

контроля температуры теплого пола;
контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

рядом не должно быть источников тепла или холода;
на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.
Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

teplowood.ru

Регуляторы для тёплых полов Devireg

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

поддержание одинаковой температуры на полу и днем и ночью в любой день недели
автоматическое понижение температуры пола днем и ночью
автоматическое понижение температуры пола только ночью
автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной теплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

располагается в полу (это выносной датчик),
температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зеленый светодиод зеленого цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
Терморегулятор для теплого пола
Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
- Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
- Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

Одна из схем регулирования температуры водяного теплого пола

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод
