Какие есть варианты

Если рассматривать создание освещения в жилом помещении, то наиболее популярными вариантами станут:

• Популярные потолочные осветительные приборы;
• Настенные светильники, помогающие подсветить необходимые уголки;
• Светодиодные ленты или точечные источники.

Современные приборы подразделяются на навесные либо встроенные конструкции, у каждой из которых есть как преимущества, так и недостатки.

Встроенный светильник не имеет корпуса, устанавливается в подготовленную нишу, зрителю видна только внешняя панель.

Подвесной светильник заключен в оболочку, крепится на специальный кронштейн или приспособление другого типа. Крепление прибора влияет напрямую на метод подключения его к проводке. Чем легче конструкция, тем проще ее установить.

electrikexpert.ru

Установка светильников на потолок. Способы монтажа.

В работе любой электрической схемы всегда обращается внимание на ее устойчивость и качество монтажа. Системы освещения, особенно расположенные над головой, должны быть надежно закреплены в силовых элементах здания и удерживаться в них при воздействиях нагрузок различного вида. Установка светильников на потолок, наиболее распространенный метод, условно его можно разделить по использованию:

• на промышленных, производственных объектах
• в жилых помещениях

Особенности установки производственного освещения

В лабораториях, цехах, мастерских свет должен равномерно освещать все рабочее пространство. Для этого часто используют большие по габаритам люминесцентные светильники, которые распределяют рядами на определенной высоте.

Способ их крепления может быть разным. Единичные устройства удобнее закреплять прямо на поверхность потолка. Однако, большая высота и необходимость размещения большого количества таких источников света создает определенные трудности при монтаже и последующем их обслуживании.

Поэтому чаще всего используется тросовая система, или крепление на металлический лоток. Производители выпускают даже специальные конструкции тросовых кабелей и проводов для таких осветительных установок.

   Расположение светильников в производственных цехах

При этом способе создается дополнительная нагрузка на стены, в которые устанавливают крепежные элементы. Здания из бетонных плит и металлических каркасов, обычно обладают повышенным запасом прочности и хорошо выдерживают приложенные к ним усилия.

Кладки стен из пеноблоков или кирпича имеют особенности. Их необходимо проверять на способность противостоять усилиям натянутого троса. Вообще, по возможности, лучше использовать для этих целей несущие колонны.

Один из вариантов крепления тросовой системы показан на картинке ниже.

   Вариант крепления троса под потолком для установки светильников

Здесь предусмотрена закладная пластина к стене и натяжное устройство с крюком, на который надевается трос. Площадь закладной на стене, желательно выбирать побольше, для распределения нагрузки. Иногда на плоскость стены вместо закладной устанавливают металлический уголок.

   Ещё один вариант крепления светильников

Как вы уже заметили, металлический лоток служит не только жёстким основанием для крепления светильников но и кабельной трассой.

Как правильно выбрать осветительное оборудование

Чтобы подобрать источники света для предприятия, рекомендуем вам ориентироваться на основные технические требования, отражённые в нормативных документах (инструкциях, ГОСТах, СНиП).

Основные технические требования сводятся к следующим пунктам:

• обеспечение безопасности работающего персонала
• свободный доступ к осветительному оборудованию для ремонтной бригады
• обеспечение нормированного уровня освещённости
• соответствие светильников и другого осветительного оборудования принципам экономии электроэнергии
• обеспечение качества света (равномерность, ограничение тёмных зон, отсутствие зон ослепления в виде бликов, исключение пульсации)
• удобство монтажа и небольшая протяженность проводки
• надёжное крепление, исключающее случайное падение осветительных приборов

Немаловажно и соблюдение назначения осветительной системы, которое возможно только с учётом основных факторов производства:

• окружающей среды в рабочем помещении (наличия пыли, химических веществ, влаги)
• строительных особенностей и характеристик помещения (его высоты, площади, отражающих способностей рабочих поверхностей, стен, пола и потолка, наличия ферм и мостиков)
• качества освещения (общее, локальное или аварийное)

   Установка светильников на потолок

Техническими нормами регулируется также высота размещения прожекторов, ламп и светильников. Эти показатели важны для обеспечения экономичности, безопасности и простоты обслуживания осветительных приборов:

• не выше 5 метров в рабочих помещениях (доступ с лестницы или стремянки)
• до 2,1 метра в помещениях с близким расположением токонесущих частей
• в 1,8 метра над настилами кранов
• в 2,2 метра над любым настилом и площадкой (при условии обслуживания с этой же площадки)

Свес подвесных ламп не должен быть больше 1,5 метра. Обычно свесы используются для облегчения доступа к осветительным приборам при техническом обслуживании и для улучшения показателей экономичности без потери условий освещения.

Качество освещения на предприятии во многом зависит от грамотно составленного специалистами проекта. Без правильных расчётов с учётом всех технических и санитарных норм невозможно добиться хорошего результата.

Также специалисты рекомендуют выбирать для осветительных систем только сертифицированные, то есть, экономичные и безопасные модели осветительных приборов.

Установка светильников на потолок в жилых помещениях

Конструкция, материал и толщина потолка влияют на метод монтажа искусственных источников света на нем. Рассмотрим все по очереди.

Бетонные потолки из плит перекрытия

Основные способы монтажа встречающиеся сегодня, старые и новые:

Крепежная проволока

В панельных зданиях старой постройки строители в месте установки светильника на потолке выводили не только электропроводку, но и кусок стальной проволоки для установки люстры. На этот строительный элемент и подвешивался корпус светильника.

   Установка светильников на потолок с помощью крепежной проволоки

Электрикам оставалось только через распределительную коробку подключить провода от люстры к электропроводке и закрыть место соединения декоративным защитным колпаком.

Крюк

Этот же метод действует в большинстве современных новостроек. Только вот место расположения люстры, подготовленное строителями, не всегда может удовлетворять творческим замыслам хозяев, задумавших выполнить оригинальное дизайнерское решение для освещения комнаты.

В этом случае для подвешивания люстры в новом месте необходимо закрепить крюк. Этот крепежный элемент с разными способами крепления к потолку можно найти в продаже.

   Установка светильников на потолок с помощью крюка

Крюк с дюбелем обладает наиболее простой конструкцией и способом монтажа, но подходит для потолков, выполненных из плит бетонного перекрытия. В них надо перфоратором просверлить отверстие с диаметром, соответствующим толщине дюбеля на всю глубину его ввода.

После этого в отверстие вбивается дюбель, а затем вворачивается крюк. При движении он распирает монтажные площадки дюбеля и прочно зажимает его в отверстии бетонной плиты.

Крепежная скоба

Этот вид крепления напоминает монтаж крюка с дюбелем, только пластина закрепляется минимум в двух местах шурупами-саморезами с дюбелями. Отверстия на корпусе люстры вводят в шпильки скобы и на них завинчивают декоративные гайки крепления.

   Установка светильников на потолок с помощью монтажной скобы

Многие современные люстры, особенно дорогих конструкций со светодиодными лампами, лентами и дистанционным управлением по радиоканалу через пульты-брелоки создаются для крепления на потолок именно по такому способу. Причем сама крепежная скоба входит в состав комплекта осветительного прибора.

Домашнему мастеру, решившему установить подобный светильник даже на месте расположения старой люстры, потребуется просверливать новые отверстия и устанавливать крепежную скобу около вывода электрических проводов из потолка, как показано на картинке выше.

Потолки небольшой толщины

Тонкая несущая конструкция строительных элементов иногда не позволяет устанавливать в ней крепежные детали на всю глубину. Для такого потолка используется монтаж, основанный на вводе фиксирующей пластины через всю толщину перекрытия и закреплении ее на внешней стороне. С этой целью используются:

1. крепежные крюки с поворотными упорами или пластинами
2. удлиненные болты с упорными шайбами

Второй вариант крепления несколько проще, но его можно применять только там, где существует возможность ввода установочного болта в отверстие потолка с верхней стороны. Этот метод чаще всего доступен во время возведения здания только на определенных этапах строительства, а после настила сверху дополнительных строительных материалов такая возможность теряется.

Подвесы для крепления светильников с поворотными элементами крепежа позволяют выйти из создавшейся ситуации.

   Подвесы для крепления светильников

Их крюки выполняют из плоских пластин, в которых высверливается отверстие и вставляется поворотная ось с подвижными упорами. Они способны поворачиваться вертикально вдоль оси при вводе крюка вверх через отверстие в потолке, а затем располагаться горизонтально и ограничивать опускание этого силового элемента с крюком вниз.

Поворотная пластина в таком положении располагается с обеих сторон отверстия и прочно удерживает своей поверхностью крюк в потолке. Подвижные упоры работают иначе. В их конструкции имеется простой стопорный механизм, препятствующий дальнейшему вращению элементов вокруг оси вращения.

Деревянные потолки

Самый простой способ крепления светильника основан на вворачивании специального крюка с резьбой шурупа-самореза в древесину потолка так, чтобы длина шурупа не только прошла через декоративную доску, но и большей частью оказалась ввернутой в материал несущей балки.

В этом случае достигается максимальная прочность закрепления люстры. Крепежные основания небольших легких светильников можно прикручивать прямо к доске шурупами-саморезами длиной в 25÷35 мм.

Подвесные потолки

Для их создания используют:

• гипсокартон
• доски из ПВХ-материалов
• натяжные материалы из синтетических тканей или пленок

Эти материалы не могут выдержать вес большинства светильников и будут деформироваться под влиянием приложенной нагрузки. Поэтому для размещения в них источников освещения применяются специальные технические решения.

Крепление люстры через подвесные потолки

Тяжелые светильники подвешиваются на прочное бетонное основание потолочной плиты с помощью монтажных переходных конструкций, которые предназначены для передачи веса люстры базовому потолку и расположения основания источника света в плоскости подвеса.

  Установка светильников на потолок, через переходник

Толщина монтажного переходника подбирается по расстоянию, которое создается от базовой поверхности до нижней плоскости подвесного потолка. Способы крепления люстры и переходника могут быть разными, но они должны обеспечивать прочность конструкции и ее декоративный вид.

Как правило, подобные работы выполняют во время монтажа потолка. Закреплять тяжелую люстру на уже готовую и вывешенную подвесную конструкцию довольно сложно, а в отдельных случаях — проблематично.

Установка точечных светильников в потолок из ПВХ-досок

Небольшие источники света для создания местного освещения выпускаются на основе галогенных, энергосберегающих люминесцентных или светодиодных ламп с конструкций патрона, приспособленного к размещению в специальной арматуре.

Нагрузки, создаваемые ими, намного меньше тех, которые возникают от веса люстры. По этой причине используются облегченные конструкции переходников. Для их изготовления подходят обычные перфорированные монтажные ленты из оцинкованного железа.

  Установка светильников на потолок с помощью монтажной ленты

Они хорошо сгибаются и позволяют придать любую форму креплению. В то же время прочностные характеристики созданной конструкции обеспечивают ее надежную и длительную эксплуатацию.

Установка точечных светильников в потолок из гипсокартона

Прочность гипсокартонных листов различной толщины допускает крепление источников освещения за материал подвесного потолка, а не к базовой плоскости основного.

При установке светильника принята следующая очередность работ:

• прокладка электропроводки для электропатрона по основному потолку до монтажа подвесного
• просверливание отверстий в местах крепежа арматуры патрона
• вывод проводов
• подключение патрона
• сжатие крепежных пружин и ввод светильника внутрь прорезанного отверстия

Декоративные крышки патрона закрывают торцы прорезанного отверстия, а скобы с пружинами надежно удерживают небольшой вес светильника в гипсокартонном потолке.

Установка точечных светильников в натяжной потолок

Натянутая ткань или пленка подвесного потолка не позволяет закреплять в ней источники освещения. Для их установки используется специальное устройство.

   Светильник для подвесного потолка

Заводское крепление состоит из двух частей. Одна из них прикручивается шурупами к поверхности основного потолка, а вторая, на основе регулировочной скобы и винтов, позволяет выставлять уровень расположения светильника по плоскости натяжного материала. Его желательно располагать на удалении 6÷7 см от базовой поверхности.

Длину проводов выбирают такой, чтобы можно было удобно подключать к ним патрон, вынутый из арматуры.

На натянутое полотно в месте соприкосновения с универсальной платформой приклеивается прозрачное протекторное термокольцо. После высыхания клея ткань внутри кольца надрезается. Через созданное отверстие достаются провода и к ним подключается патрон. Собранный светильник вводится внутрь натяжного потолка и фиксируется пружинными защелками.

Выполнение всех работ по установке светильников на потолок требует внимания и аккуратности, которые обеспечиваются за счет знаний технологии и определенных практических навыков, выработанных при обращении с профессиональным инструментом и электрическими устройствами.

Смотрите также по этой теме:

   Подключение светодиодных светильников в натяжной потолок.

   Как подключить люстру? Монтаж и подключение.

   Подводные светильники. Подсветка для бассейна или пруда.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

особенности установки на подвесном и натяжном потолке, правила монтажа, инструкция, как установить и подключить осветительное устройство

Приборы освещения на основе лед-элементов экономны, долговечны и безопасны. Они часто используются в качестве основного освещения в жилых, офисных, производственных и иных помещениях. Однако их установка имеет особенности. Рассмотрим, как выполнить монтаж различного типа светодиодных светильников своими руками, какое устройство они имеют, как самостоятельно монтировать и подключить точечные модели, споты и ленты в подвесном потолке, а также какие при этом инструменты понадобятся и какие правило при этом требуется соблюдать.

Устройство светодиодного светильника

Способ и нюансы монтажа во многом определяются типом светодиодного светильника. Независимо от внешнего исполнения и структуры всех их объединяет используемый в качестве светоисточника led-элемент. Последний классифицируется по ряду параметров:

1. Потребляемой мощности.
2. Температуре цвета.
3. Яркости.
4. Типу.
5. Долговечности.
6. Углу рассеивания светового потока.
7. Интенсивность пульсации.

Конструкция большей части применяемых в быту светодиодных светильников включает – один или несколько лэд-кристаллов, корпус с отражателем или рассеивателем и радиатор, необходимый для отвода выделяемого тепла.

По внешнему исполнению, нюансам монтажа, особенностям эксплуатации и месту применения светодиодные светильники разделяются на следующие подвиды:

1. Накладные. Устанавливаются непосредственно на потолке или стене.
2. Встраиваем

svetilnik.info

Монтаж галогенных светильников: подробная инструкция

Планировать освещение надо правильно. В этом аспекте нужна не только практическая функция самого освещения, но и эстетический вид. Два этих момента решаются при монтаже галогенных светильников. Именно они – усовершенствованным видом ламп накаливания. Излучаемый свет близок к натуральному. Но перед монтажом изучается технология подключения и меры безопасности.

Что обязательно нужно учесть перед началом монтажа

Часто при ремонте потолки зашивают материалами, которые подвергаются горению. К ним относятся пластик, фанера, ДСП и пр. Перед установкой галогенных ламп, надо обезопаситься.

Для этого:

• Проводка протягивается жаростойкими, негорючими проводами.
• Между собой должно быть надежное крепление.
• При установке ламп в светильник, правильно производить подбор мощности.
• Не оставлять на проводах оголенных мест, участки подлежат изоляции.

Первое требование распространяется на разновидности подвесных потолков. Это связано с нагревом галогенных электросветильников по две стороны потолка. Проводка постоянно в тепловом напряжении, поэтому должна выдерживать максимальные нагрузки.

Как подключаются галогенные лампы: этапы действий

Установка точечных галогенных светильников требует внимательности и время.

Но работу можно провести самостоятельно:

• Прежде чем проделать отверстие в подвесном потолке, надо произвести разводку электропроводов для напряжения в 12 либо 24 В. Также желательно установить трансформаторы для галогенных светильников.

При наличии большого количества подключаемых точечных галогенных светильников, лучше произвести подключение к двойному выключателю. При этом понадобится два трансформатора.

• Светильники соединяются параллельно между собой, затем к трансформатору.
• Электропровод в распределительной коробке надо подключить так, чтобы фаза поступала на выключатель.
• Ноль, который идет от щитка подсоединяется к нулю трансформатора.
• Главным является не то, сколько преобразователей, а то, чтобы на каждый преобразователь подходил отдельный провод, а соединение всех приборов происходило в распределительной коробке.
• Диаметр нужного отверстия указывается на упаковке светильника. Но лучше самому еще перепроверить.
• Для ровного прорезания отверстия используется коронка нужного диаметра.

Если точечные светильники устанавливаются на подвесной потолок, то провода заранее крепятся к потолку. Затем происходит размещение светильников и укрепление на подвесах, подключение, проверка.

Перед натяжкой потолка, надо отключить питание, снять лампочки. После полной натяжки, находят места, где должны устанавливаться светильники (их видно через материал либо нащупываются), прорезаются отверстия. На них производится установка уплотнительных колец, сборка галогенного светильника.

При монтаже потолка из листов гипсокартона, надо также прежде проложить проводку по потолку, в местах установки ламп, провода должны свисать с запасом до 15 см. Это необходимо для случая, если отверстие прорежется со смещением. Чтобы избежать случая неправильных вырезов, схема подключения светильников переносится на гипсокартон.

Часто монтаж галогенов производится после полной установки гипсокартона. Но тогда электропровода будут лежать сверху на листах. Это пожароопасно.

Если потолок делается из деревянных перекрытий, то провод должен быть негорючим, и проложен в специальных коробах либо металлических трубах. Эти работы должны проводиться до момента укладки подвесного материала. Нарушение правил приведет к нежелательным последствиям.

Меры безопасности

Самое главное при монтаже точечных галогенных светильников – соблюдение электробезопасности:

• Перед проведением проводки, надо отключить автоматы. Они установлены в квартире, доме, либо в общем щитке на площадке. Если отключение производится в общем щетке, то точно надо знать, где находится автомат от вашей квартиры.
• При установке подвесных потолков, провода должны крепиться к потолку, а не лежать сверху на материале.
• Никогда не закрывать включенные галогенные лампы тканью, газетой и пр. Это приведет к порче товара и небезопасно.
• При обнаружении постороннего запаха при включении света, немедленно принять меры.
• Не пользоваться неисправными выключателями.
• Уходя из дома, надо выключать свет. Это не только обеспечит дополнительный расход электроэнергии, но и может стать причиной пожара.
• Если светильники устанавливаются во влажных помещениях, то они должны содержать специфические элементы, специально для таких установок. Данный момент и информация должна содержаться на упаковке.
• Если галоген установлен в ванной, то надо предупредить прямое попадание воды (при купании используются специальные занавески).
• Опасно устанавливать лампочки большей мощности, чем предусмотрено в светильнике. При этом элементы могут деформироваться, часто происходит короткое замыкание.

Полезные советы

При подключении галогенных светильников, надо придерживаться полезных советов:

• Часто светильники производятся с нестандартной маркировкой проводов. Это учитывается при подключении фазы и нуля. Неправильное подключение приведет к проблемам.
• При установке светильников через диммер должны использоваться и специальные светодиодные лампы.
• Проводка должна быть заземлена.
• Провод выхода не должен быть длиннее, чем 2 метра, иначе будет происходить потеря тока и лампы светят намного тусклее.
• Трансформатор не должен перегреваться, для этого устанавливаются не ближе 20 сантиметров от самого прибора освещения.

Трансформаторы не устанавливаются в маленькой полости.

• При расположении трансформатора в маленькой полости, нагрузка должна быть сокращена до 75 процентов.
• Монтаж точечных светильников делается после полной отделки поверхностей.
• Установку точечных галогенных светильников можно провести самостоятельно, соблюдая правила установки.
• Если светильник квадратный, то сначала вырезается круг коронкой, а потом подрезаются углы (при пластиковых, гипсокартонных подвесных потолках).
• При установке в ванной комнате необходимо воспользоваться трансформатором 12 В. Такое напряжение не нанесет вреда человеку.

Советуем посмотреть видео-инструкцию:

В заключение

При подключении галогенных люстр надо тщательно выполнять этапы подключения, меры безопасности. При самостоятельной установке не пренебрегайте полезными советами.

Пригодилась статья? Оставьте комментарий, поделитесь информацией в соцсетях.

lampasveta.com

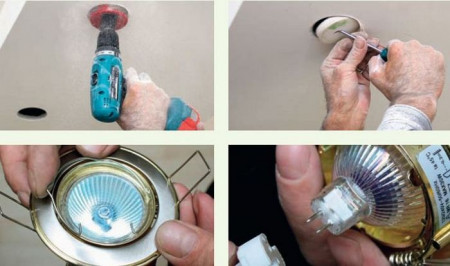

Установка встраиваемого светильника своими руками

Вступление

Встраиваемые светильники прочно вошли в интерьер современного дома. Большое количество типов встраиваемых светильников, различия по мощности и дизайну позволяют применять встроенный светильник, в различных помещениях дома создавая приятный направленный свет.

Лампы встраиваемых светильников

В качестве источников света во встраиваемых светильниках используются три основных вводов лампы:

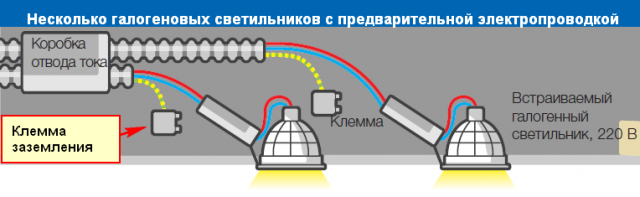

• Галогеновая лампа 220 вольт. Работает без трансформатора. Приятный мягкий свет. Срок службу около 2000 часов;

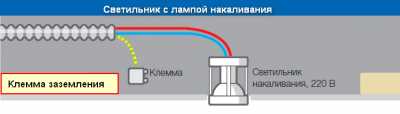

• Лампа накаливания,220 Вольт. Привычное освещение. Срок службы 1000 часов;

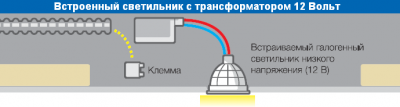

• Галогеновая лампа 12 Вольт. Работает от понижающего трансформатора. Безопасное низкое напряжение 12 вольт. Срок службы 2000 -4000 часов. Увеличеная стоимость из-за стоимости трансформатора.

Выбор количества светильников в зависимости от площади помещения

Рекомендуемое однородное освещение помещения соответствует 300 люксам. Чтобы добиться такой освещенности нужно в помещении установить несколько встраиваемых светильников. Для определения их количества воспользуйтесь этими таблицами.

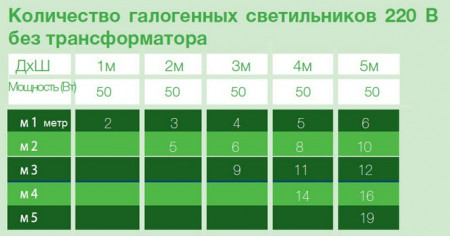

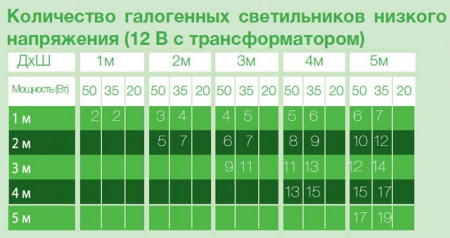

В таблице показаны количество встраиваемых светильников в зависимости от длины (Д) и ширины (Ш) помещения с высотой потолка 2,5 метра.

Количество галогенных светильников 220В без трансформатора

Количество светильников 220В с лампами накаливания

Количество светильников низковольтного питания 12В

Как установить встраиваемый светильник

Важно! Перед любыми работами по электрике в доме обеспечьте собственную безопасность. Прежде всего, отключите электропитание в квартирном или этажном электрощите. Внимательно прочитайте инструкцию к элекроприбору. Используйте сертифицированные товары.

Разберем подробнее установку встраиваемого светильник.

Общие основополагающие принципы установки встраиваемых светильников

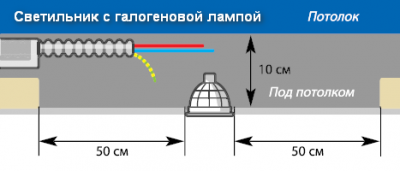

Встраиваемые светильники устанавливаются на подвесных или подшивных потолках при условии, что расстояние от него до чернового потолка не менее 10 см.

Электропроводка для светильников делается заранее при монтаже потолка. Проводка за подвесными потолками делается электрическим кабелем в двойной изоляции не распространяющем горение. Дополнительно кабель можно защитить специальной электротехнической гофрой.

Не видимую, рабочую часть встраиваемого светильника не должны окружать горючие строительные материалы на расстоянии 50 см, например хлопковый утеплитель. Расстояние от трансформатора, если такой предусмотрен, до светильника должно быть не менее 20 см.

Перед началом установки встраиваемых светильников сделайте полную разметку потолка. Для установки нужно отметить на потолке только расположение центров встраиваемых светильников. Расстояние между светильниками не должно быть меньше 50 см.

Важно! При разметке нужно помнить о направляющих, на которых крепиться потолок. Светильники не должны на них попадать.

Приготовьте инструмент для установки встраиваемых светильников

Для работ понадобится:

• Дрель электрическая;
• Насадка к дрели в виде круглой режущей коронки;
• Кусачки;
• Пассатижи;
• Набор отверток:
• Монтажный нож;
• Изолента.
• Для защиты глаз от пыли: защитные очки.

Установка встраиваемого светильника — работы для всех типов встраиваемых светильников

Установка любого типа встраиваемых светильников делается в три этапа:

1 — Электродрелью с установленной коронкой просверлить в потолке отверстие нужного диаметра. Диаметр установочного отверстия указан на паспорте к светильнику.

2 — Вынуть в получившееся отверстие электрический кабель подводки электропитания. Зачистить его и подключить к светильнику.

3 — Вставить в светильник лампу, отогнуть крепежные «усики» и вставить светильник в просверленное отверстие. Усики разогнуться и светильник закрепиться.

Примечание: При установке светильника с индивидуальным трансформатором, сначала подключается трансформатор, а потом подключается светильник. При монтаже одного трансформатора для нескольких светильников трансформатор лучше установить при прокладке электропроводки. Если этого не сделано заранее, то устанавливать трансформатор нужно у первого светильника в линии питающихся от этого трансформатора светильников.

Как подобрать трансформатор и выбрать сечение кабеля между светильником и трансформатором

Мощность трансформатора обозначается в Вольт×Ампер (ВА) и указывается на корпусе. Чтобы рассчитать количество светильников, которые можно подключить к трансформатору, нужно чтобы мощность всех ламп этих светильников в сумме была ниже мощности трансформатора. Или наоборот. Нужно сложить все мощности ламп планируемых светильников и купить трансформатор с большей номинальной мощностью.

Например: 7 Светильников по 20 Ватт нужно запитать от трансформатора мощностью 150 ВА. Этим же трансформатором можно запитать 4 светильника по 35 Ватт и 3 светильника по 50 Ватт.

Для электропроводки освещения с трансформаторами нужно помнить, что чем дальше трансформатор от светильника, тем больше должно быть сечение жил кабеля. Так для расстояния от трансформатора до светильника менее 1,3 метра достаточно кабеля с сечением жил 1,5 мм².Для 2-2,5 метров нужен кабель с сечение жил 2,5 мм². Речь идет об электрокабеле с медными жилами. Кабель с сечением жил толще 2,5 мм² применять не следует.

Подключение и установка встроенного светильника с трансформатором

Разберем установку встроенного светильника на примере светильника с трансформатором 12 Вольт.

1.Подсоеденить провода освещения к трансформатору 12 Вольт

2.Подсоедените патрон к клеммам трансформатора. Уберите трансформатор в потолок, поместив его на расстоянии не менее 20 см от светильника

3.Отведите пружины вверх и вставьте светильник в отверстие

4.Вставьте лампу в патрон и зафиксируйте лампу в светильники. Патрон такого светильника отличается от простого электрического патрона. Лампу достаточно вставить усиками в отверстия патрона и она там закрепится;

5.Установите в светильник стопорное кольцо (если есть)

Особого внимания требует установка встроенных светильников в ванных комнатах

При выборе встроенных светильников для ванной комнаты нужно помнить об электробезопасности. Ванная комната это помещение с повышенной влажностью. Чем ближе светильник будет располагаться к зоне самой ванны или душа, тем большая степень защиты корпуса у него должна быть. Также, напомню, электропроводка в ванной должна защищаться УЗО (устройство защитного отключения).

Для информации, ванная разделена на три зоны безопасности.

Зона 0: Внутренняя часть ванны и душевой и пространство над ней. Здесь светильники ставятся только через разделяющий трансформатор. Причем трансформатор должен быть выведен из этой зоны.

Зона 1: Расстояние от Зоны 0 плюс 2,25 метра. В этой зоне встраиваемые светильники должны иметь степень защиты корпуса IP 54, не ниже. Подробно о зонах безопасности и электропроводке в ванной читайте статью: Как установить розетку в ванной.

©Domity.ru

Другие статьи раздела Электрика:

domity.ru
