Куда ставить обратный клапан на бойлере

Добрый день. Устанавливаю электрический бойлер Klima Hitzу и немного запутался в том, как сделать внешнюю обвязку. Подскажите, пожалуйста, где устанавливается обратный клапан – на впуске холодной воды или на выходе горячей? Если можно, приложите правильную схему с указанием всех элементов обвязки.

Александр.

Ответ

Здравствуйте, Александр.

Если речь идёт про обратный клапан как отдельный узел, то его можно поставить в любое место на магистрали ввода. При нагревании вода в бойлере будет расширяться, а её давление начнёт расти. Разумеется, жидкость будет стремиться в области с меньшим давлением. По магистрали подачи горячей воды пройти она не сможет, пока будут закрыты расходные вентили и смесители. А вот обратно в подающий водопровод – запросто. При этом может возникнуть такая ситуация, что у Ваших соседей из крана с холодной водой потечет тёплая. Для того чтобы исключить подобную возможность и устанавливают обратный клапан – устройство, которое пропускает воду только в одну сторону.

Другое дело, если обратный клапан входит в состав предохранительного клапана – такие совмещенные устройства чаще всего входят в заводской монтажный комплект водонагревателя. В этом случае запорно-предохранительный механизм должен присоединяться непосредственно к входному патрубку бойлера. Наличие между ним и водонагревателем крана не допускается, поскольку при закрытом вентиле сброс давления в критических ситуациях будет невозможным.

Кроме, собственно, обратного и предохранительного клапана, рекомендуем включить в состав обвязки отсекающие и сливные краны на обе ветки – это позволит снять бойлер без необходимости перекрывать воду на вводе в дом. Схему подключений размещаем ниже.

Подробную информацию о подключении накопительных водонагревателей Вы сможете найти здесь: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html

О том, как отремонтировать бойлер и провести профилактические работы, можно узнать из этой статьи: https://aqua-rmnt.com/otoplenie/boilery/remont-vodonagrevatelya.html

Обратный клапан для водонагревателя: принцип работы и установка

Любое оборудование, находящееся в вашем доме, прежде всего, должно отвечать требованиям безопасности. Оно ни в коем случае не должно своей работой ставить под сомнение ваше здоровье, даже в случае возникновения каких-либо неисправностей. Любое устройство обязано быть укомплектовано специальными деталями, которые сводят на нет риск нанесения вреда здоровью жителей дома или квартиры, где оно находится, и минимизируют повреждения оборудования при различных поломках.

Предохранительный клапан для водонагревателя

Одной из таких деталей для водонагревателей является предохранительный клапан, который также часто называют «обратным». Именно о нем и пойдет речь в нашей статье.
Основное предназначение этой небольшой детали заключается в сбросе избыточного давления в бойлере.

Она обязательно должна быть установлена на каждом водонагревателе, поскольку при ее отсутствии неправильное функционирование водонагревательного оборудования может вылиться в очень дорогостоящий ремонт, которого можно бы было избежать, будь этот важный элемент на своем месте.

Принцип работы обратного клапана

Для того чтобы понять, как работает это устройство не нужно быть выдающимся инженером, ведь здесь все предельно просто. По собственному внешнему виду обратный клапан во многом схож с сантехническим тройником, однако по конструкции эти две вещи имеют отличия. На участке, где осуществляется подача воды, стоит специальный запирающий механизм, благодаря которому вода может двигаться только в одном направлении – в емкость нагревателя. Принцип работы очень прост, но при этом крайне результативен. При достижении примерно одинакового давления, срабатывает запирающее устройство, и исключается вероятность возвращения воды, под давлением, назад в водопроводную систему.

Но если давление превысит критические показатели, в дело вступит защитная функция. Боковой отвод работает по такому же принципу, а отличие состоит лишь в том, что высокое давление способствует отжиму пружины и понижению давления в емкости с горячей водой. Иногда это сопровождается небольшой течью из специального отверстия устройства, проще говоря – начинает капать вода. Это нормальное явление, для этого данное устройство и создано, поэтому слишком беспокоится не стоит.

Однако такое положение дел может привести к лужам на полу, которые будут образовываться из-за течи. Выходом из этой ситуации является установка шланга, один край которого соединяется с выходным отверстием клапана, а другой с канализационной системой.

Для удобства использования, а также с целью повышения эстетических характеристик комнаты, слив может выполняться со скрытым шлангом или трубой. При этом не стоит забывать об обеспечении доступа к обратному клапану в случае возникновения неисправностей с ним.

Как правильно установить обратный клапан бойлера?

Обычно предохранительный клапан продается вместе с водонагревателем, поэтому устанавливается в одно время с самим бойлером. Однако так происходит не во всех случаях, и порой монтаж водонагревательного оборудования производится без участия данного элемента защиты. В таком случае обязательно нужно восполнить данный пробел и докупить его отдельно.

Перед установкой клапана, сам прибор долже

Предохранительный клапан: для бойлера обратный

Предохранительный клапан для бойлера — очень важная детальЧтобы определиться с тем, для чего именно нужен предохранительный клапан для водонагревателя, первоначально стоит вспомнить некоторые правила из физики. А именно, всем известно то, что когда вода начинает нагреваться, она увеличивается в объеме. Если нагреть ее до 80 ^оС, то она увеличиться в объеме на 2 – 3%, в зависимости от того, какой температуры вода была до нагрева.

Содержание:

• Предохранительный клапан для бойлера
• Обратный клапан для водонагревателя
• Клапан сброса давления воды: как подобрать
• Регулировка предохранительного клапана
• Установка предохранительного клапана на водонагреватель
• Для чего нужен предохранительный клапан (видео)

Предохранительный клапан для бойлера

В силу того, что емкость, в которой нагревается вода в бойлере полностью герметичная, то сильный нагрев повышает давление внутри нее. Если отсутствует регулировка давления, то в конечном итоге может произойти взрыв. В данном случае приходит на помощь клапан безопасности, сбрасывающий определенное количество давления.

Предохранительный клапан для бойлера предотвращает проникновение воды обратно в водопроводную трубу

Другими словами, обратный запорный клапан:

• Предотвращает проникновение воды обратно в водопроводную трубу;
• Способствует нормализации давления внутри устройства;
• Предоставляет возможность сливать воду, если требуется техническое обслуживание устройства.

Установить его обязательно, как важно и то, что он должен быть надежным.

Обратный клапан для водонагревателя

Если тщательно исследовать клапан сброса воды и то, для чего он нужен, то можно увидеть то, что это целая система клапанов, в частности двух.

А именно:

1. Первый отвечает за сброс лишнего количества давления. Предохранительный клапан соединяется с отверстием, расположенным сбоку корпуса.
2. Второй клапан находится снизу около входного отверстия. Именно за счет него холодная вода не вытекает из устройства, если нет давления в водопроводе.

До того момента, пока внутри емкости воды меньше, чем в водопроводе, она отжимает пластину в обратном клапане и поступает в емкость. Как только давление становится одинаковым, пружина начинает давить на пластинку в гнезде корпуса, что предотвращает поступление дополнительного объема жидкости.

Обратный клапан необходим для того, чтобы холодная вода не вытекала из устройства, если нет давления в водопроводе

Последующие действия по активации и блокированию клапана осуществляются по требованию.

Внутри бойлера происходит постепенное расширение жидкости при нагревании. После того как превышен допустимый предел давления горячей воды, проводится сжимание пружины в предохранительном клапане.

Далее проводится выход пластины из гнезда, открытие отверстия и стекание лишнего количества жидкости. Как только достигается оптимальный уровень давления, пластина возвращается на свое место в исходное положение.

Рассматривая устройство и то, как работает механизм, можно сделать вывод о том, что предохранитель требуется для аварийного спуска давления, чтобы не испортить технику и не столкнуться с чрезвычайным случаем.

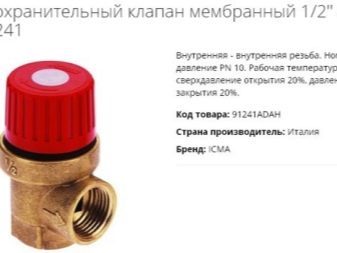

Клапан сброса давления воды: как подобрать

Спускной клапан в каждом виде бойлера идет индивидуальный, и он входит в комплект от производителя.

Особенность каждого клапана заключается в:

• Параметрах;
• Разъемах;
• Способу установки и месту расположения.

Если требуется провести замену клапана, нужно в первую очередь ознакомиться с технологией проведения работы и при необходимости лучше обратиться к специалисту по сантехническому оборудованию. В среднем резьба труб в многоквартирных и частных домах на водопроводных трубах составляет ½ дюйма, а потому выбирают изделие по рабочему давлению.

Клапан сброса давления воды — индивидуальная деталь для каждой модели водонагревателей

Величина давления указывается в инструкции к каждому водонагревателю.

Если уровень защитного устройства рассчитан на большое давление, то при монтаже аппарата может быть аварийная ситуация вплоть до разрыва бака, трубы и не только. Если деталь будет установлена с меньшим давлением, нежели в устройстве, то клапан будет постоянно подтекать.

При покупке бойлера нужно обязательно проверить наличие предохранительного клапана, а также удостовериться в том, что он исправен и отлично подходит к назначенному месту.

Паспорт водонагревателя содержит информацию о том, в какую сторону нужно поворачивать клапаны при проверке. При приобретении клапана отдельно нужно проконсультироваться с продавцом, чтобы не подвергать опасности ни себя, ни устройство. В течение эксплуатации водонагревателя, нужно обязательно проверять клапан и все оборудование на наличие неисправностей.

Регулировка предохранительного клапана

Установка клапана на емкость для нагрева воды требует тщательной работы и максимальной концентрации. Именно на момент монтажа проводится своеобразная регулировка клапана, в котором есть пружинный механизм. Регулирование осуществляется специальной ручкой, которую не нужно подбирать, ведь она идет в комплекте. А именно, проводится поворот такой детали, как регулировочный колпачок, сжимающий стальную пружинку, и таким образом идет перемещение груза по рычагу.

Важно! Если отопительная система функционирует стабильно и без перебоев, а также если не превышается давление, то сбросной или предохранительный клапан не работает в течение длительного времени.

Это способствует засорению клапана и соответственно его загрязнению.

Регулирование предохранительного клапана осуществляется специальной ручкой, которая идет в комплекте

Чтобы этого избежать потребуется:

• Регулярно проводить осмотр клапана;
• Включать клапан и осуществлять специальный маневр;
• Своеобразное прочищение.

Именно так можно избежать порчи изделия, ведь оно может потребоваться в совершенно любой момент, а при неисправности возможны серьезные последствия вплоть до поломки изделия.

Категорически не рекомендуется применять в системе отопления двухпозиционные клапан. Это вполне объяснимо, так как при достижении критического уровня давления происходит автоматическое открытие устройства, что снижает уровень максимально быстро, точно так же, как и последующее закрытие клапана. Все это становится причиной гидроудара, который приводит к разрыву треб и самого бака.

Установка предохранительного клапана на водонагреватель

Принцип действия косвенного или защитного клапана достаточно прост, ведь в нем установлено два цилиндра. Большой цилиндр – это так называемый обратный клапан, обладающий специальной створкой или тарельчатым клапаном. Именно он приводится в действие небольшой пружиной.

Оба кончика цилиндра имеют специальные резьбовые детали, посредством которых и осуществляется соединение изделия с нужными разъемами.

Маленький цилиндр установлен вертикальным образом относительно большого. Кончики заткнуты специальными заглушками, и он оснащен дренажной трубкой, а также встроенным маленьким клапаном. Есть определенные виды клапанов, устанавливаемых на бойлер.

Они могут отличаться по ключевому параметру, к примеру, по способу монтажа:

• Невозвратно-запорный.
• Приемный.
• Стальной.
• Шаровый.

В зависимости от того каким принципом действия обладает водонагреватель существуют различные виды обратного клапана: прямой, непрямой, рассчитанный на две позиции и пропорциональный.

Предохранительный клапан отличается способом монтажа

Есть и типы обратного клапана, у которых различная высота поднятия запора:

• Полноподъемный.
• Среднеподъемный.
• Малоподъемный.

Приобретение предохранительного клапана нужно проводить в специализированных магазинах и желательно взяв с собой старую деталь. При отсутствии такой детали стоит полагаться на технические характеристики модели водонагревателя. Стоит заметить, что предоставляя работу по монтажу или обслуживанию предохранителей мастеру, тем самым можно обезопасить себя от серьезных последствий.

В частности:

• Поломки;
• Разрыва труб;
• Взрыва бака.

Специалисты используют не только нужные приспособления, но и предоставляют гарантию на осуществляемые действия. Иными словами, доверяя работу специалисту можно не переживать за то, что срок эксплуатации оборудования может сократиться или же клапан не будет выполнять своей поставленной задачи.

Для чего нужен предохранительный клапан (видео)

Категорически запрещено запускать бойлер без грамотного монтажа клапанов и без предварительной проверки качества установки, которая проводится посредством тестового запуска оборудования. При отсутствии протечек или же воздухопропускания, аппарат можно эксплуатировать без опасений. Подрывной защитный механизм должен быть исправным.

Устройство и принцип работы обратного клапана для водонагревателя

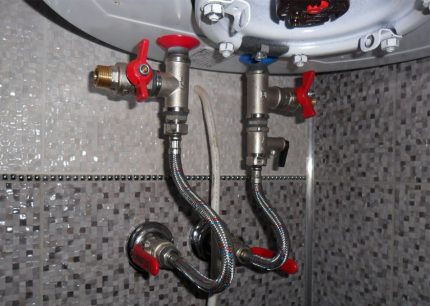

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений
Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

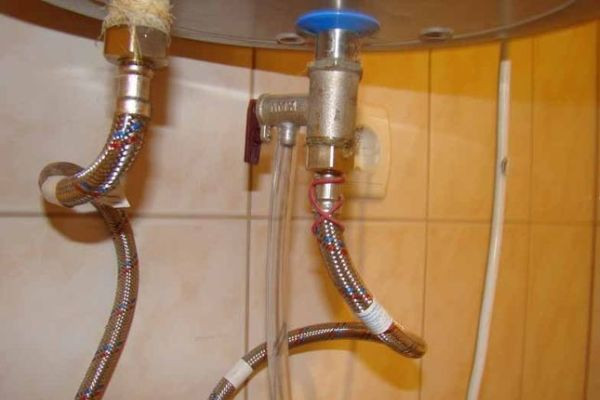

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений
Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Что делать если бойлер протекает

Если водонагреватель стал протекать, то это всегда проблема, как для его владельцев, так и соседей.Если ее вовремя не устранить, то последствия могут быть еще более плачевными, например, затопление собственной или чужой квартиры, а также поражение электрическим током. К самой распространенной поломке накопительных водонагревателей относится вытекание из них воды, что препятствует дальнейшему использованию этих приборов. Первое, что нужно сделать для решения данной проблемы — отключить прибор от сети для предотвращения короткого замыкания, перекрыть поступление в него воды, а после этого найти место протекания.

Течь из водонагревателя может из-под его нижней крышки или с поверхности внешнего бака.Наличие течи в других местах корпуса означает нарушение герметичности внутреннего бака, что уже практически невозможно исправить.

Причины течи водонагревателя

• Существует много причин течи, например, применение некачественной воды, отсутствие заземления, наличие посторонних токов на корпусе, заводской брак, неправильная установка или транспортировка, которые привели к нарушению целостности бака или его деформации.
• В некоторых случаях это может быть вызвано также высоким давлением в системе или длительной эксплуатацией устройства.
• Бойлер может дать течь также в тех ситуациях, когда в нем не производилась установка магниевого анода или он своевременно не заменялся. В таком случае протекание воды наблюдается сверху водонагревателя. Для решения данной проблемы прибор нужно сдать в ремонт.

Часто бывает так, что совершенно новый водонагреватель Термекс понемногу пропускает воду через предохранительный клапан. Это считается абсолютно нормальным явлением, так как подобным образом обеспечивается безопасная работа устройства. Нагревание воды по законам физики приводит к ее расширению и, соответственно, повышению давления в баке, в результате чего все излишки сбрасываются через предохранительный клапан. В этом случае нет причин для беспокойства и проблема решается путем отвода лишней воды в подготовленную емкость или канализацию.

Кроме того, согласно правилам эксплуатации данного прибора клапан нужно поворачивать на 2 или 3 оборота, так как при большем количестве оборотов может начаться течь. В такой ситуации придется поменять клапан на новый. Также при пропускании воды может помочь расположение крана перед входом в водонагреватель, что даст возможность после нагрева воды его перекрыть. Но, если в бойлере находится холодная вода, то нужно с помощью специалистов проверить сам клапан. При его исправности потребуется понизить давление в водопроводе с помощью установки редуктора. В некоторых случаях прекратить протекание клапана помогает установка расширительного бачка. Неправильный монтаж, неисправность обратного клапана также часто приводит к тому, что при наполнении водонагревателя холодной водой внутренний бак лопается.

Нередко причиной того, что водонагреватель течет является поломка нагревательного элемента, которая связана с появлением накипи

Чтобы этого не допустить, важно вовремя проводить его очищение.

Ремонт водонагревателя может привести к неплохим результатам, если имеются проблемы только с нагревательным элементом или прокладкой, так как их можно просто поменять на новые. Для этого из водонагревателя сливается вода, что позволяет получить доступ к поврежденным элементам.

Если вода протекает в тех местах, где патрубки соединяются с трубами, то можно использовать различные изолирующие материалы для создания лучшей герметичности. В некоторых случаях использование пластиковых труб при большой нагрузке могут также дать протечку и привести к появлению воды, поэтому их лучше заменить на трубы из более прочного материала.

Похожие публикации:

1. Не греет водонагреватель
2. Не включается водонагреватель
3. Водонагреватель выбивает автомат
4. Как выбрать накопительный водонагреватель

Общаясь с клиентами, иной раз слышу вопрос “Зачем нужен предохранительный клапан“? Мол, у меня и так все нормально, а из этой штуки еще иногда и течет. Бывают и вызовы с жалобами “течет из предохранительного клапана“. На такие вопросы я, обычно, отвечаю, что предохранительный (еще его называют “обратный”) клапан служит для защиты от избыточного давления внутри бака, а так же для устранения слива горячей воды из водонагревателя, в систему холодного водоснабжения, а так же для контроля поступления холодной воды в бойлер.

Когда в системе наблюдается избыточное давление (при нагреве водонагревателя), из носика предохранительного клапана начинает капать вода.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

При включенном бойлере капает клапан

Ситуация моделируется при включенном водонагревателе без водоразбора.

• Причиной сброса воды будет поломка клапана.

Объясняется это просто: при начальном нагреве жидкости, ее объем увеличивается на 3%. Этот излишек и сбрасывается в канализацию. Но после прибор нагрева просто удерживает воду в постоянном температурном режиме. С клапана не должно капать.

Появление капель свидетельствует о неисправности устройства или его засорении частицами мусора.

• Вторая, рассматриваемая ситуация, рисует картину правильной работы механизма.

Водонагреватель работает с повышенным водоразбором (принимают душ). Объем горячей воды уходит, на его место поступает холодная жидкость. Новое поступление начинает нагреваться – появляются «новые» излишки воды, которые непрерывно сбрасываются в канализацию.

• Третья ситуация возникает при растянутом по времени водоразборе. Сброс воды не должен быть постоянно. Капает с предохранительного клапана периодически. Это говорит о корректной работе устройства.

Например, моется посуда. Процесс водоразбора растянут. Вода так же не должна капать постоянно.

Установка

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

• Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
• При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
• Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой. Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

• Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
• Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.

• Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
• Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу. При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды. При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Как работает такой клапан

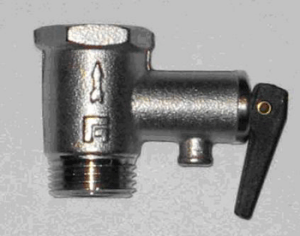

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Важна ли нормальная работа водонагревателя

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию. .

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

• Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
• Также он предотвращает обратный ход воды в трубопровод.
• Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
• А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Причины подтеков и их устранение

Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.

В процессе естественной протечки или неполадок с клапаном

Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.

Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

Схема подключения водонагревателя.

А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.

Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.

В случае чрезмерного внутреннего давления

Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.

Схема работы водонагревателя.

Тогда у вас есть два пути решения такой проблемы.

Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.

Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.

Если проблема в самой емкости (баке)

Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.

Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.

Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.

Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.

Самые популярные статьи блога за неделю

• Стальные радиаторы: как рассчитать тепло?
• Как изготовить электрический котел своими руками?
• Схема подключения пиролизного котла
• Как сложить печь своими руками
• Монтаж эковаты своими руками
• Как правильно очистить радиаторы отопления
• Характеристика и монтаж двухтрубной горизонтальной системы отопления

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Facebook

Twitter

Вконтакте

Одноклассники

Обратный клапан водонагревателя — Выбор и принцип работы

Сложно себе представить нашу нормальную жизнь без горячей и холодной воды. Если в доме есть колодец или скважина, то пора задуматься над установкой бойлера. Монтаж водонагревателя можно провести своими руками.

Человек, который будет устанавливать водонагреватель, должен знать насколько важная установка предохранительного обратного клапана для водонагревателя. Какие бы ужасные аварии, связанные с обогревателями не были, все равно, есть люди, которые считают, что им не нужны советы. Данную информацию они сочтут ненужной.

Как бы нам не хотелось, но все же, есть очень важные детали в установке водонагревателя.

Самым популярным вопросом в поисковике для нагревателя воды является «обратный клапан для водонагревателя». Правильней, если мы будем говорить о предохранительном клапане. Эти два устройства имеют некоторые сходства, однако, в тоже время, они разные. Главная задача устройства — сделать пользование бойлером безопасным.

Устройство самого простого обратного клапана.

Перед собой вы видите цилиндр, вылитый из металла, с двух краев имеется резьба для «запаковки» в прямой участок трубы соответствующего калибра.

Далее мы видим так называемый тарелочный клапан. Он имеет форму диска, по краям которого располагается резина для герметизации. По центру же располагается штоке. Такое устройство клапана позволяет ему перекрывать внутренний поток воды.

Он создан для того, чтобы вода не пошла в обратную сторону. Принцип действия следующий. Если вода бежит в одну сторону, она давит на пружину. Пружина сжимается, и клапан пропускает воду. Если вода бежит в обратном направлении, пружина не деформируется и клапан не пропускает воду. Поскольку механизм не видно снаружи, для того, чтобы знать, в каком направлении движется вода, на клапане изображается стрелка. Чаще всего она рельефная.

Таким образом, вода будет поступать в бойлер, и никогда не побежит обратно в систему водоснабжения. Однако что будет, если давление будет слишком большое? В таком случае одним только обратным клапаном не обойтись.

Бойлер или электрический водонагреватель имеет весьма тонкую настройку. Если в него будет поступать слишком большое количество воды, он сломается из-за высокого давления. Поэтому нужен дополнительный клапан к обратному. Учитывая то, что подобное сочетание весьма популярно, их объединили в один «предохранительный клапан».

Его устройство следующее. На входе воды имеется резьба. Она позволяет накрутить на клапан трубу водоснабжения или даже шланг. На выходе воды, который подключается напрямую к бойлеру, расположена резьбовая муфта. Так клапан легче надевать на трубку бойлера.

Перпендикулярно к направлению воды в клапане, ниже тарелочного клапана имеется припаянный металлический цилиндр. Сбоку цилиндра есть отверстие. А внутри цилиндра – «срывной» клапан. Устройство «срывного» клапана такое же, как у обратного. Но пружина «срывного» клапана намного сильнее, и пропускает воду только тогда, кода будет достигнуто критическое давление. В таком случае вода будет выходить через выше упомянутое отверстие сбоку цилиндра.

Отверстие сбоку цилиндра или патрубок часто имеет рельефную поверхность, чтобы на него можно было надеть шланг, и вывести в канализацию.
С внешней вершины цилиндра может быть запаянная плоскость или резьбовая пробка с регулированным винтом. Но чаще всего можно наблюдать на этом месте рычажок. Он имеется для ручного сброса воды через патрубок.

Часто на предохранительных клапанах пишут, при каком давлении будет открываться «срывной» клапан и выпускать «лишнюю» воду.

Как работает бойлер и предохранительный клапан

1. После того, как электрический водонагреватель установлен, его можно эксплуатировать. Для этого вначале нужно наполнить бак водой. Давления в системе водоснабжения будет достаточно, чтобы обратный клапан, ведущий в бойлер, пропустил воду.

Далее из бойлера будет вытесняться воздух. Поэтому будьте готовы, что вода пойдет не сразу из смесителя. Давление будет создано за счет подпирающей из системы водоснабжения холодной воды. Как только вода пошла, закройте смеситель и ждите. Как только бак будет наполнен, внутренний насос в водонагревателе выключится, и вода внутри будет нагреваться. За счет нагрева воды будет образовываться пар, который создаст достаточное давление на выходе, когда на смесителе будет открыт кран горячей воды.

2. Представим, что предохранительный клапан не установлен. Если под давлением вода не выходит через смеситель, она ищет другой путь. Этим путем оказывается труба водоснабжения. В ней давление намного меньше, поэтому горячая вода начнет идти в обратном направлении, и со всех кранов, тогда как на смесителе установлена холодная вода, польется кипяток. Бойлер будет нагревать всю воду в трубах, потому как постоянно будет приходить новая. И внутренний градусник будет показывать, что воду нужно греть. И счет за электроэнергию будет заоблачным.

3. Бывает такое, что вода пропадает. Приходится ждать, когда приедет сантехник и все исправит. Но, пока воды нет, очень опасно, если будет неисправен клапан. Если клапан неисправен или отсутствует, вся вода вытечет. Хорошо, если датчик отключит нагрев. Но этого может не произойти. Тогда будет нагреваться воздух. От этого либо перегорит нагревательный элемент, либо треснет эмаль.

4. Возникает логичный вопрос: нельзя ли установить только обратный клапан?

Нет, это было бы катастрофой. Если Вы увидите такую картину, знайте: катастрофа может случиться в любой момент.

Что же может произойти?

Когда бойлер наполнен водой, и нагревается, выделяется пар. Вырастает давление внутри. Зачастую производитель предусматривает температуру нагрева и соответствующее давление.

Если давление вырастет до критической отметки, клапан откроется, и лишняя вода вытечет через «срывной» клапан. И давление в бойлере выравнивается.

Если давление растет, и выхода ему нет, это сулит еще одной проблемой: с внутренним давлением растет и температура кипения воды.

Если давление будет продолжать расти, водонагреватель станет настоящей бомбой, и разорвется от внутреннего давления. Последствия в таком случае разрушительные.

При 4-5 атмосфер температура кипения уже составляет 150 градусов по Цельсию. После этого можно ожидать, что бойлер вздуется. Стенки погнутся, из-за чего треснет эмаль или керамическое покрытие.

Но намного хуже – это резкое снижение давления. Как было указано выше, снижение давление и температура кипения тесно связаны друг с другом. Как только давление упадет, температура останется прежней, и ее будет более, чем достаточно, чтобы вся вода внутри бойлера превратилась в пар в считанные секунды. От чего произойдет взрыв.

Оно может произойти от того, что, пока давление росло, треснули швы, по которым спаивали конструкцию, и порвалась резина. Резкое снижение давления может произойти и попросту от того, что Вы откроете кран горячей воды.

Выводы по поводу необходимости клапана:

1. Вода из электрического водонагревателя не вытекает обратно в трубы, если давление в трубах ниже, чем в бойлере.

2. Клапан защищает бойлер от гидравлического удара и скачков давления.

3. Предохранительный клапан обеспечивает безопасность использования бойлера в случае, если не сработали другие системы безопасности. Он также поддерживает температурно-барический баланс.

4. Если на конкретной модели клапана есть рычажок, можно сливать воду, если понадобится, вручную.

Как правильно выбрать и установить клапан

Как правило, клапан идет в комплекте с самим бойлером. В таком случае, если клапан будет неисправен, Вы просто идете с неисправной моделью в магазин, и просите дать новый. Если же клапан не укомплектован, Вы должны посмотреть в документацию. В документации описывается, какое давление является для бойлера придельным.

Нельзя также брать клапаны «с запасом». Если клапан будет рассчитан га меньшее количество атмосфер, чем указано в документации, срывной клапан будет открываться при рабочем давлении, и вода будет вытекать постоянно. Это может также отразиться на счетах за воду.

Если на предохранительном клапане изображено большее количество атмосфер, чем максимально допустимое, этот клапан не спасет Вас от взрыва бойлера.

Для установки подсоедините клапан к патрубку холодной воды на бойлере. Как правило, патрубок холодной воды на бойлере имеет синий цвет.

Для герметизации соединения используйте льняную паклю и уплотнительную пасту. Если же проводка у Вас гнущаяся, достаточно резиновой прокладки
Как вариант, можно вставить сливной вентиль между клапаном и водонагревателем. Это значительно облегчит работу с бойлером или просто профилактику.

Единственное, за чем нужно следить – это за тем, чтобы:

1. Вентиль не должен прерывать поток между бойлером и клапаном. Запорная арматура в данном месте недопустима.

2. Вентиль должен устанавливаться на отводе тройника.

Установка обратного клапана на воду

Обвязка бойлера. Шаг за шагом.

Существует два способа обвязки водонагревателя. И оба будут представлены ниже. И в обоих вариантах наглядно видно, что без предохранительного клапана не обойтись.

1. Перед тем, как выбирать бойлер, необходимо выбрать место, которое Вы готовы уделить для него. Это может быть как настенный, так и напольный бойлер. Измерьте место, которое Вы готовы выделить под бойлер, и с этими замерами идите в магазин.

Учтите, что, когда бойлер будет установлен, он не должен мешать развернуться в ванной.

Также учтите, что должно хватить места для водопровода. Также нужно место для электропроводки. Очень часто устанавливается отдельный силовой кабель питания и отдельный автомат.

2. Зная высоту водонагревателя, можете высчитать, где будет нижняя его часть.

3. На обратной стороне бойлера есть крепления. Чаще всего это – кронштейн. Кронштейн имеет два отверстия на одном уровне. Чтобы его прикрепить к стене, используются крюки. Иногда используются другие способы крепежа. Часто инструкция по монтажу прилагается к водонагревателю.

4. Делаем разметку. Отмеряем расстояние от нижнего края бойлера – до планки. Переносим расстояние на стену. При этом используем как точку отсчета отметку, о которой говорилось во втором пункте.

5. С помощью уровня проводите две горизонтальные линии на уровне кронштейнов.

6. Нужно измерить расстояние между крюками. Часто это – 20 см. Но лучше иметь некоторый люфт, чтобы отрегулировать потом положение бойлера.

7. Переносим расстояние между отверстиями на кронштейне – на стену. А именно, на горизонтальные линии, намеченные в пункте 5. Если есть возможность, лучше избегать стыков между плитками кафеля для сверления отверстия для крюка. В противном случае во время сверления может пойти трещина.

8. Для подвеса используются следующие крюки: внешний диаметр дюбеля – 14 мм, а крюка в нем – 8 мм. Длинна крепежа – 8 см. Но часто крюки идут в комплекте.

9. В намеченных местах высверливаются дырки. В дырки вставляются дюбеля-пробки. В дюбеля-пробки закручиваются крюки.

10. Закручивать крюки необходимо на такую глубину, чтобы бойлер не ездил по ним, но и не в упор.

11. Бойлер висит. Внизу мы видим два патрубка: красный – выход горячей воды, синий – вход холодной.

12. Мастер может установить к патрубку дополнительный кран-тройник. Он, как было указано выше, позволит делать профилактику устройству. Перед установкой делается замер: считается количество оборотов до того, как тройник встанет на его место.

13. Тройник закрепляется паклей и пастой Unipac.

14. Тройник «запакован».

15. На перпендикулярно расположенный выход наматывается пакля, намазывается паста и вкручивается кран. Для надежности, при закручивании необходимо произвести минимум 3 витка. Ручка в итоге должна быть доступна для эксплуатации.

16. Устанавливая предохранительный клапан, обратите внимание: стрелка на клапане при монтаже должна смотреть в направлении бойлера.

17. Предохранительный клапан прикручивается непосредственно к нижней части установленного тройника. При этом поток воды не прерывается, и правило об отсутствии запорных устройств между клапаном и бойлером соблюдено.

18. Желательно, чтобы обвязка была разборная. Это позволит в нужный момент отключить прибор, и снять его. Для этого на оба входа шариковые запорные краны «американками» (накидными гайками).

19. Присоединяем к входу предохранительного клапана кран с накидной гайкой. В свою очередь к штуцеру будет примыкать фитинг, чтобы надеть на него трубу. Также впоследствии отсоединить ее будет совсем несложно.

20. Фитинг, который примыкает к клапану, может иметь 90 градусов наклона. Таким образом, труба сможет напрямую примыкать к стене. Естественно, если использовать один фитинг на 90 градусов, нужно прикупить и второй – чтобы труба располагалась вдоль стены.

21. На патрубок выхода горячей воды устанавливается обычный фитинг с переходом на полипропиленовую трубу. Это сделано ради эстетики – чтобы трубы «сгибались» на одном уровне. Поэтому ниже также будут установлены два фитина с углом в 90 градусов.

22. Проводятся сварочные работы. Трубы подводятся к патрубкам, которые будут отводить горячую и холодную воду, распространяя ее по дому.

23. Можно подключать бойлер к розетке, он будет нагревать воду. К патрубку на предохранительном клапане, по возможности, подключается трубка из ПВХ, второй конец которой опускается в канализацию, унитаз и т.п., чтобы не намочить пол.

Монтаж обратного клапана. Второй вариант

Второй вариант монтажа — это монтаж с гибкой подводкой.

1. Иногда трубы прячутся в стену ради эстетики, и из нее видно только два патрубка, к которым нужно подключать бойлер. На патрубках установлены обыкновенные шариковые запорные краны.

2. Для крепежа, патрубки обматываются льняной паклей и обмазываются пастой Unipac.

3. Сам кран надевается на патрубок вручную, а потом затягивается ключом. При этом барашек должен располагаться сверху.

4. На входном патрубке бойлера – обмотка.

5. Установка предохранительного клапана с рычагом. Да, можно обойтись без тройника, который был рассмотрен в первом варианте. Хотя при этом высушивать бойлер придется намного дольше для профилактики. Но это дешевле.

6. Клапан накручивается на паклю, и затягивается ключом. Следите за рычагом – он должен быть удобно расположен. Больше льняная пакля нам не понадобится.

7. Подключение гибкой проводки. Вечными считаются гофрированные шланги из нержавеющей стали. Резиновые часто подделывают, из-за чего в воде оказываются частицы резины для шин. Однако, чтобы избежать подобного, не бойтесь в магазине согнуть трубку до упора. Если она качественная – не сломается.

Длину при походе на рынок отмерьте ту, которой хватит для соединения бойлера с патрубками в стене.

Присоединяете гибкую проводку вручную к патрубку красного цвета, и потом дожимаете все ключом на ¼ или 1/3 оборота. Если пережмете, резиновая прокладка будет пропускать воду.

8. Подключаете гибкую проводку внизу к патрубку крана горячей воды.

9. Присоедините сверху гибкую проводку к нижнему патрубку предохранительного клапана. Нижний конец проводки присоедините к патрубку крана холодной воды.

10. Можно приступать к эксплуатации бойлера. Не забывайте сливать лишнюю воду с патрубка предохранительного патрубка в какую-либо емкость, чтобы не намочить пол. Или подсоедините трубку ПВХ, как было указано в первом варианте.

Часто задаваемые вопросы

Как бороться с каплями воды из дренажного патрубка?

Никак. Это говорит о том, что клапан функционирует хорошо. Вода оттуда капает чистая, поэтому можете подключить трубку, и вывести ее в сливной бочек унитаза. Можно также вывести его в канализацию.

Можно ли так установить клапан, чтобы он не был на виду?

Да, но должны быть соблюдены следующие правила:
1. Между клапаном и бойлером не должно быть запорных вентилей и т.п.
2. Расстояние от клапана до бойлера не должно превышать 2 м.

Дренажный клапан подтекает слишком часто, хотя температура не очень высокая. Что делать?

Причина может быть одна из двух:
1. Клапан рассчитан на слишком маленькое давление.
2. Со временем ослабела пружина, и клапан нужно просто поменять.
3. Давление в системе водоснабжения слишком непостоянное. Из-за этого клапан может срабатывать просто так. Чтобы уравновесить напор воды в трубах, установите редуктор давления. Он также поможет Вам сэкономит много воды, которая может литься неравномерно, рывками, и портит Вашу сантехнику.

Можно ли попытаться настроить клапан самостоятельно под нужное давление?

Ни в коем случае не допускается. Настройка слишком тонкая. И при неправильной настройке можно не догадываться, что давление установлено неверное. Как указано выше, неправильное давление на клапане приводит к катастрофе. Да и стоимость клапана слишком небольшая, чтобы тратить на подобное время и силы.

Со времени установки из клапана ничего не капало никогда. Это нормально?

Это может значить, что клапан неисправен. Если у него есть рычаг, используйте его. Если он исправен, вода польется через отверстие. Но при этом заблаговременно выключите из розетки бойлер, чтобы на Ваши руки не полился кипяток.
Возможно также, что клапан рассчитан на слишком большое давление. В таком случае просто замените его на новый. Но при этом следите, чтобы количество атмосфер совпадало с указанными в документации к бойлеру.

Поделитесь если вам понравилось:

Похожие материалы

Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90^оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

• предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
• когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
• сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

• если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

• предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
• размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
• установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
• затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

• бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
• иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
• обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
• некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
• случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

устройство, функции защиты, инструкция по монтажу

Основной функцией обратного предохранительного клапана в системе водонагревателя является компенсация увеличения объема воды в баке при нагреве и предотвращение ее возврата в водопровод, дополнительной – предохранение от перепадов давления в подающей магистрали или работы ТЭНов при отсутствии водоснабжения. На схеме трубной развязки он находится между запорным краном и входящим патрубком бойлера, на этом участке запрещается размещение тройников или другой вентильной арматуры. Его наличие обязательно, это устройство служит прямой защитой от аварийных ситуаций. Выбор конкретной разновидности клапана для водонагревателя зависит от объема накопительного бака, у призванных производителей он входит в стандартный комплект, но при необходимости достаточно просто купить замену и установить ее своими силами.

Оглавление:

1. Что представляет собой?
2. Виды и особенности
3. Инструкция по замене клапана

Описание и назначение

Конструкция включает в себя две детали, внешне они напоминают перпендикулярно соединенные цилиндры с разным диаметром. Больший выполняет роль обратного клапана и состоит из трех простых элементов: тарелки, седла и пружины. При подаче холодной воды внутрь водонагревателя он открывается, после заполнения и превышения давления свыше водопроводного – автоматически закрывается. При потреблении ГВ идет обратный процесс и бак опять набирается. Использовать только этот вид защиты нельзя, как и монтировать запорные краны для отключения обратного клапана (приводит к перегреву ТЭНов в пустом водонагревателе). Цилиндр с меньшим диаметром имеет более тугую пружину, в момент, когда внутренне давление превышает нормативное? открывается слив и сбрасываются излишки воды, для избежание выброса горячей воды в открытое пространство подсоединяется соответствующий шланг.

Таким образом, использование клапанов подразумевает функции защиты:

• От падения давления в подающей магистрали, гидравлических ударов и попадания воздуха внутрь водонагревателя.
• От перегрева бойлера и закипания внутри бака.
• От попадания горячей воды в подающий водопровод.

Чем выше объем водонагревателя, тем большее количество излишков жидкости сбрасывается. К примеру, для бойлера в 100 литров эта величина достигает до 3-4 л в день. В процессе эксплуатации стоит обратить внимание на возможные признаки поломки, в частности: плохое пропускание или полное его отсутствие, протекание в холодном режиме.

Разновидности

Основным критерием при подборе клапана для водонагревателя является рабочее давление воды (как в водопроводе, так и внутри бака). В зависимости от объема бойлера используются следующие мощности: до 50 л, от 50 до 200 и выше 200. Соответственно, от этих показателей выбирается класс защиты, специалисты рекомендуют приобрести максимально надежные устройства для водонагревателей с большим объемом, вне зависимости от их стоимости. По принципу действия все обратные клапаны разделяются на прямые и откидные. Первая разновидность представляет собой дисковую заслонку с вертикальным перемещением (работают только под давление рабочей среды), у второй – с размещение под седлом.

По степени сложности все обратные и предохранительные комплектующие для водонагревателя различаются на:

1. Неразборные – простейший бюджетный вариант, перекрытие воды осуществляется за счет противодействия пружины или диска. Это классический обратный клапан и ничего больше, такая защита допускается только для водонагревателей с минимальным объемом, ее основной функцией является сохранение ТЭНов от перегрева при пустом баке. При монтаже таких устройств обязательно отслеживается рабочее состояние, при малейшем подозрении на брак или поломку они меняются. Для сбора избытков давления эта разновидность не подходит, для этих целей нужно купить отдельно предохранительный клапан.

2. Усложненный комплекс для водонагревателя, объединяющий обе функции. Он включает шаровой кран, предохранительный и запорный (обратный) клапаны, выходное отверстие для слива. Процесс контроля за сбросами излишков нагретой жидкости визуальный, а не автоматизированный, эффективность защиты высокая. Недостатком этой группы является стекание воды на пол, для исключения подобной проблемы требуется доукомплектация гибким шлангом, соединяющим выходной клапан непосредственно к канализации.

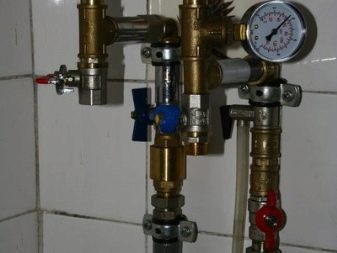

3. Группа гидравлической безопасности, основным отличием является включение в схему обвязки водонагревателя редуктора давления. Также в комплект входят: предохранительный и обратный защитный клапан, сифон. Этот вариант выбирается для промышленных систем, группа размещается на трубе с холодной водой. Наличие сифона позволяет без проблем сливать избытки прямо в канализацию.

Руководство по замене

Необходимость в данной процедуре возникает при физическом износе, ослаблении пружины, забивке отложениями солей или браке детали. Еще одна причина постоянного протекания обратного клапана связана с избыточным давлением в подающей трубе, в этом случае рекомендуется провести установку редуктора. Оставлять поломку на длительный срок чревато теми же последствиями, как и при отсутствии предохранителя. Процесс замены проводится по следующей схеме:

1. Отключение электропитания водонагревателя.

2. Перекрытие подачи в устройство: на входе перед бойлером или общие по квартире.

3. Полное освобождение накопительного бака.

4. Демонтаж (открутка) старого предохранительного клапана.

5. Установка нового, герметизация с использованием уплотнителей, льняной пакли или фум-ленты. Резьба проворачивается ключом 3-4 раза.

6. Подача воды, проверка герметичности соединений.

Правильное направление воды легко определить: на большинстве устройств нарисована красная стрелка, также данная информация дублируется в прилагаемой инструкции. Перед началом монтажа рекомендуется проверить работу агрегата, в процессе закрутки соединения сбрасывающего и обратного клапанов нельзя давить на резьбу или оказывать чрезмерные усилия. Провести проверку надежности нового предохранителя легко – набирается полный бак водонагревателя и устанавливается максимальная температура (при 30-40 °C прибор может не сработать, особенно при малых объемах бойлера), через некоторое время начинает капать сброс.

Но для сложных гидравлических групп действуют другие схемы монтажа и контроля, в данном случае важно придерживаться инструкции изготовителя. По понятным причинам установка только обратного клапана в системе водонагревателя недопустима (равно как и монтаж отопительной арматуры), наличие вывода для сброса излишков внутреннего давления обязательно.
