Водоотводные лотки – пластиковые, бетонные или чугунные – используются в процессе строительства дренажных систем поверхностного типа. Причем в таких системах лоток «работает» как водосборный канал, улавливающий сточные воды. Поэтому его монтируют и у дорожного бордюра, и под сточной трубой, и у торца кольцевой отмостки.

И в данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор сортамента рекомендациями по применению таких водосборников в линейных водоотводах.

Водоотводные лотки

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка

• Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение  М – монтируют на подсыпку, и оснащается собственным фундаментом).
• Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
• Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
• Лоток бордюрный – щелевой желоб с Г-образным  выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек.

Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые  лотки производят из  термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун)  или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

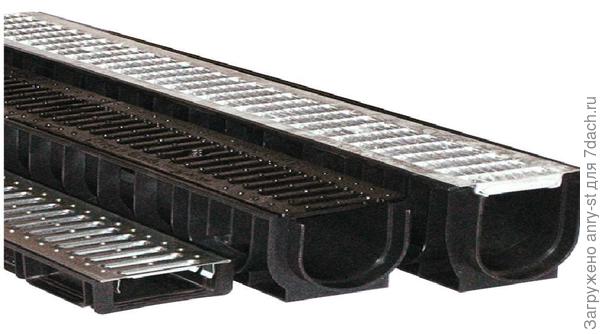

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна

. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

• Длина – один метр.
• Ширина – от 0,14 до 0,5 метра.
• Высота – от 0,06 до 0,79 метра.
• Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

• Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
• Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
• Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

• Максимальная длина – 500 миллиметров
• Наибольшая ширина – 200 миллиметров.
• Толщина решетки – не менее 50 миллиметров.
• Пропускное отверстие – не менее DN100.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

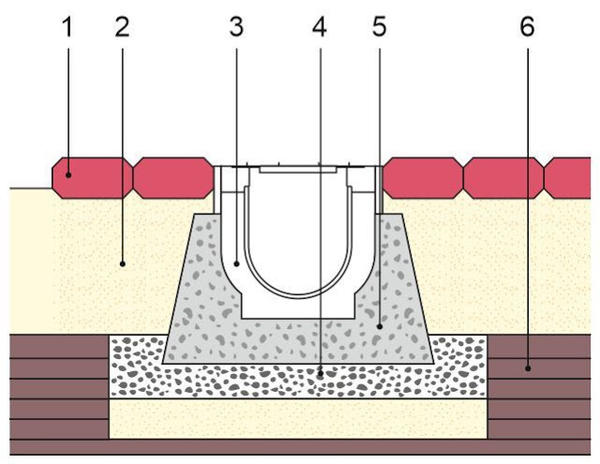

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

• Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.

• Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
• В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
• В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
• В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
• В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
• В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

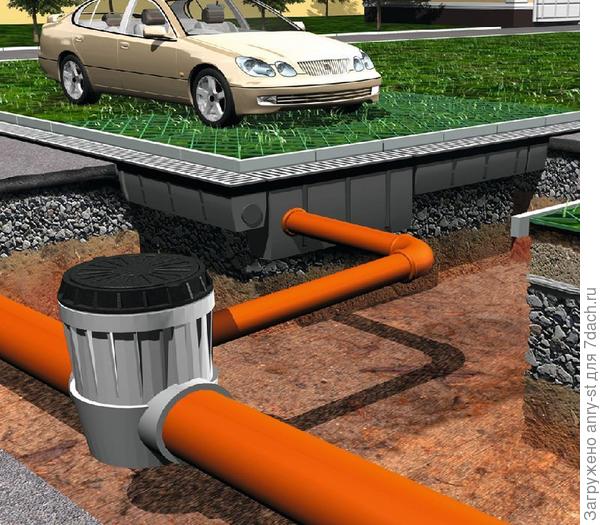

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков

• Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
• После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
• По пропускному диаметру определяют модель и внешние габариты водовода.
• На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
• На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
• Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
• После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

Инструкция по монтажу и эксплуатации систем поверхностного водоотвода Gidrolica.

Для максимальной службы систем поверхностного водоотвода рекомендуется соблюдать инструкции и правила монтажа и эксплуатации.

При подборе систем водоотведения следует учитывать класс нагрузки и пропускную способность водоотводных лотков.

Общие схемы установки систем водоотвода Gidrolica.

Схемы установки лотков в местах с интенсивным движением транспорта:

1. Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:



2. Схема установки пескоуловителя в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

3. Схема установки лотка у бордюра в зоне с интенсивным движением:



Схемы установки лотков в местах с неинтенсивным движением транспорта:

1. Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

2. Схема установки пескоуловителя в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

3. Схема установки лотка у бордюра в зоне с неинтенсивным движением:



Схемы установки лотка водоотводного и пескоуловителя серий BGU-Z/BGZ-S

1. Асфальтобетонное покрытие:

• DN100 класс нагрузки D400/E600



• DN150 класс нагрузки D400/E600



• DN200 класс нагрузки D400/E600



• DN200 класс нагрузки E600/F900



• DN300 класс нагрузки E600/F900



• DN400 класс нагрузки E600/F900



• DN500 класс нагрузки E600/F900

2. Брусчатое покрытие

• DN100 класс нагрузки D400/E600





• DN150 класс нагрузки D400/E600



• DN200 класс нагрузки D400/E600



• DN200 класс нагрузки E600/F900



• DN300 класс нагрузки E600/F900



• DN400 класс нагрузки E600/F900

• DN500 класс нагрузки E600/F900

3. Тротуарная плитка



• DN100 класс нагрузки D400/E600



• DN150 класс нагрузки D400/E600



• DN200 класс нагрузки D400/E600



• DN200 класс нагрузки E600/F900



• DN300 класс нагрузки E600/F900



• DN400 класс нагрузки E600/F900



• DN500 класс нагрузки E600/F900



Класс нагрузки	A15	B125	C250	D400	E600	F900
Стенки бетонной обоймы:     ширина С / толщина Н, см	8/10	10/10	10/15	15/20	20/20	25/25
Марка бетонной обоймы	В25	В25	В25	В25	В25	В25



• Укладка лотков Gidrolica производится на бетонный фундамент, толщина бетонного фундамента зависит от предполагаемой нагрузки.
• Каналы устанавливаются в траншею на подстилающий слой толщиной от 10 до 25 см в зависимости от предлагаемых нагрузок в зоне заложения. Бетонная подушка заливается из тяжелого бетона марки В25.
• Начинать монтаж следует с установки лотка с вертикальным водосливом либо пескоуловителя в нижней отметке трассы, от которого с помощью шнура наметить линию укладки каналов.
• Перед укладкой смежных покрытий следует сначала смонтировать решетки на лотки. Перед монтажом решетки, должны быть очищены лотки и места крепления.
• Лотки соединяются между собой с помощью соединения «шпунт-паз». Для увеличения срока службы системы водоотвода необходима герметизация стыков лотков.
• Установка лотков производится встык на подвижный бетон.
• Лотки следует устанавливать выпуклой торцевой частью («папой») в сторону предполагаемого направления движения воды.
• Пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения.
• Заливку боковых стенок бетоном необходимо выполнять согласно схемам.
• В случае установки каналов в асфальтовое покрытие, в процессе асфальтирования, решетки рекомендуется накрывать полосой ДВП или другого материала. Недопустим наезд асфальтоукладчика или грузовой автомашины на лотки при монтаже.
• Глубина отметки основания должны быть выше решетки лотка на 3-5 мм.
• При бетонном покрытии необходимо предусмотреть температурные швы — параллельно дренажной линии между лотком и бетонным покрытием с каждой стороны лотка.
• Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.
• Рекомендуется обязательно осуществлять крепление решетки предусмотренными специально для этого крепежами, для обеспечения безопасного движения по лоткам водоотводным.
• Для обеспечения эффективной работы системы водоотведения рекомендуется периодически осуществлять прочистку лотков и выпусков из лотков в канализационную систему.
• Не следует при уборке территории сметать мусор в лотки и дождеприемники систем поверхностного водоотвода.

Техническое обслуживание и чистка систем поверхностного водоотведения

• Для эффективной и бесперебойной работы ливневой системы поверхностного водоотведения нужно обеспечить контроль за уровнем засорения ливневой системы службой эксплуатации и уборки объекта, и обеспечить своевременную прочистку элементов водоотведения, таких как лотки, пескоуловители и дождеприемники. Делается это просто благодаря съемным решеткам, в зависимости от характера объекта в среднем раз в месяц.
• После первичного монтажа, в течение 4-8 недель должен быть проведен первый контроль и при помощи динамометрического ключа подтянуты болты. В дальнейшем должен производиться контроль болтовых соединений на каждой решетке и при необходимости болты следует затягивать, не реже, чем раз в год.
• Для простоты прочистки предусмотрены болты крепления и крепежи решетки к лоткам и пескоуловителям, которые позволяют снять решетки для прочистки.

Монтаж водоотводных лотков из пластика и бетона

Лотки водоотводные – это простые детали, предназначенные для создания открытой системы дождевой канализации. В последнее время распространено применение пластиковых лотков, так как они намного удобнее бетонных. Рассмотрим, как выбрать детали для устройства дождевой канализации и осуществить монтаж водоотводных лотков.

Открытая система дождевой канализации достаточно эффективно справляется с поставленными задачами, для ее строительства требуется минимальный расход финансов и затрат труда.

Служит система многие десятилетия, а ее обслуживание предельно простое. Основным элементом является лоток, закрытый сверху защитной решеткой для предотвращения попадания мусора. Собрать систему можно с использованием бетонных лотков, но в последнее время гораздо популярнее лотки из пластика.

В чем преимущества?

Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену.

Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.

Совет! Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с канализационной трубой. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.

В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.

Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.

Виды

Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.

Универсальные

Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.

Совет! Поскольку лотки сверху прикрыты прочными решетками, то их использование безопасно, даже в том случае, если на участке часто играют дети.

Глубокие

Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды. Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.

Особопрочные

Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:

• на автомобильных стоянках;
• на территории гаражей;
• на проезжей части.

Совет! Поскольку установка особопрочных лотков предполагается на общественных территориях, то модели оборудованы антивандальным креплением решеток.

Износостойкие

Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

• песок;
• герметик;
• бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

• проводится разметка территории, согласно разработанному проекту;
• в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
• чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
• дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

• производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
• отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика. Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
• поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

• подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
• на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
• установить пескоуловитель и закрепить его на бетонном основании болтами;
• произвести соединение прибора с трубой канализации и системой лотков;
• выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

Практика водоотвода: поверхностный и глубинный дренаж

Выбор и монтаж системы поверхностного дренажа

Система поверхностного дренажа по сути представляет собой сеть неглубоких каналов и закопанных на небольшую (30–50 см) глубину труб, отводящих воду с поверхности грунта в ливневую канализацию, а при её отсутствии — в придорожную канаву, реку, на пониженный рельеф или в специальный колодец. Подобная сеть помогает избавиться от луж после таяния снега и сильных дождей, предотвращает смывание плодородного слоя, повреждение отмостки и фундамента потоками воды, льющейся с крыши дома. При её наличии на участке осенью может снизиться уровень грунтовых вод, а значит, уменьшится морозное пучение грунта.

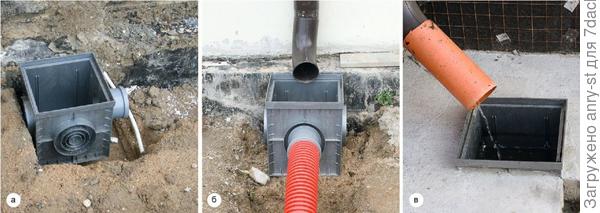

На фото:

• Дождеприёмники устанавливают до сооружения отмостки (а).
• Их подключают к дренажной сети с помощью пластиковых труб (б).
• Если расчёт пропускной способности системы сделан верно, в дождь ёмкости не переполнятся (в).

Точки и линии

Различают точечный и линейный дренаж:

1. Первый представляет собой заглублённые накопительные ёмкости (дождеприёмники), вода из которых отводится по подземным трубам. Дождеприёмники чаще всего располагают под водостоками крыши, а также переливными патрубками системы водоснабжения, реже — в местах, где из-за особенностей рельефа возможно локальное скопление воды.
2. Линейные системы состоят из каналов, уложенных заподлицо с поверхностью грунта, и предназначены для сбора воды с дворовых площадок, дорог и дорожек, которым придают небольшой уклон в сторону водоприёмников.


Раньше для линейного дренажа на дачном участке выкапывали канавки глубиной 20–30 см, заполняли их крупным гравием или укладывали в них асбестоцементные желоба. Для локального отвода воды использовали асбестоцементные и керамические трубы. Но гравийная система служила недолго: после двух-трёх сезонов, особенно на неблагополучных почвах, она засорялась частицами ила и глины. А асбестовые каналы и трубы очень трудно было герметично стыковать.

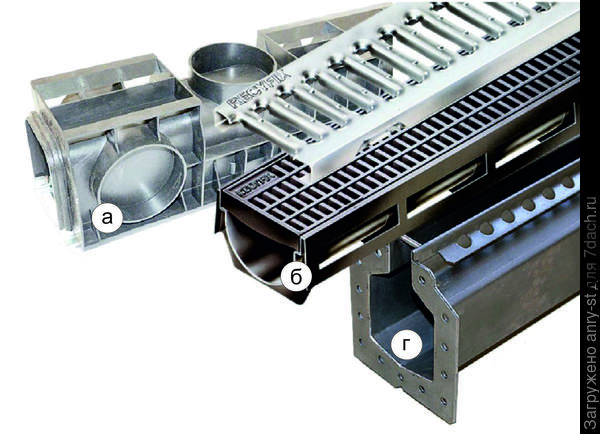

Элементы дренажных систем: водоотводные лотки (а), коммуникационный лоток с водоотводной трубой (б), дождеприёмник (в)

Сегодня рынок предлагает широкий выбор дренажных лотков с решётчатыми крышками, поддонов, дождеприёмников, пескоуловителей (последние предохраняют систему от засорения) и других комплектующих. Система из готовых модулей с герметичными стыками удобна в монтаже и эксплуатации и не портит вид участка, а порой даже служит своеобразным декором.

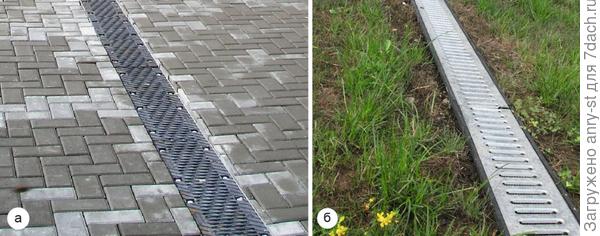

Дренажные каналы прокладывают в зонах с дорожным покрытием (а), но когда их используют для отвода воды вместо труб, лотки просто вкапывают в грунт (б)

Выбираем материал

В наши дни главные элементы дренажной системы — водоотводящие лотки и дождеприёмники — производят из бетона (методом вибропрессования), полимербетона, полимерных композитов (полимерных смол с различными наполнителями) и пластика (главным образом полипропилена). Перечисленные материалы, кроме пластика, стоят довольно дорого, к тому же для монтажа бетонных лотков потребуется подъёмная техника. Поэтому чаще всего на дачном участке используют пластиковые детали: прочные, морозостойкие и рассчитанные как минимум на 10 лет эксплуатации. Они имеют пазогребневое соединение, не требующее дополнительной герметизации при монтаже.

Обычно вода из дренажных каналов отводится по трубам, но иногда есть возможность сделать излив прямо на грунт, укреплённый слоем крупного щебня, или в открытый водоём

Лотки закрывают решётками — пластиковыми, из оцинкованной или нержавеющей стали или чугуна. Срок службы решёток из нержавейки — более 20 лет, чугуна — 50 лет, а вот у оцинкованных изделий всего 7–10 лет. Выбор цветов готовых решёток невелик — стальной, чёрный, серый и коричневый. Самостоятельно красить решётки не стоит: в условиях уличной эксплуатации эмалевое покрытие очень быстро начнёт сходить с них.

Для точечного водосбора иногда используют поддоны с перфорированными стенками (а, б, в). С их помощью можно дренировать, например, дорожки из гравия. Ячеистые решётки из нержавеющей стали (г) рассчитаны на значительную нагрузку

Рёбра на стенках и днище лотков нужны для прочного сцепления с фундаментом

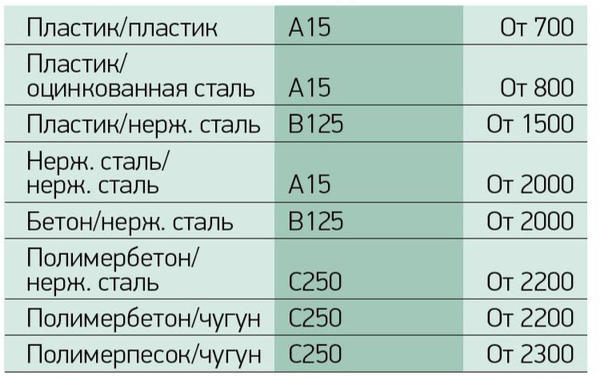

Точный расчёт

При выборе элементов дренажной системы важно учитывать внешнюю механическую нагрузку на неё. Многие производители пользуются европейской нормой EN 1433, разделяющей изделия на шесть классов в зависимости от максимально допустимой нагрузки. В частном строительстве используют в основном продукцию трёх первых классов — A15, B125 и C250 (числа после букв означают испытательную нагрузку в ньютонах). Изделия класса A15 рассчитаны на пешеходные зоны, класса В125 и С250 — на автомобильные въезды. Заметим, что пластиковым лоткам может быть присвоен класс C250 и даже выше, то есть они вполне способны выдержать вес грузового автомобиля (разумеется, только при соответствующем способе монтажа). А вот пластиковые решётки могут быть установлены только в пешеходных зонах. Стальные крышки подойдут для дворовых и садовых площадок, пешеходных дорожек, а при толщине металла более 1,2 мм — и для подъездной аллеи (но учтите, что колёса самосвала неизбежно повредят их). Изделия из чугуна рассчитаны на проезд гружёного самосвала.

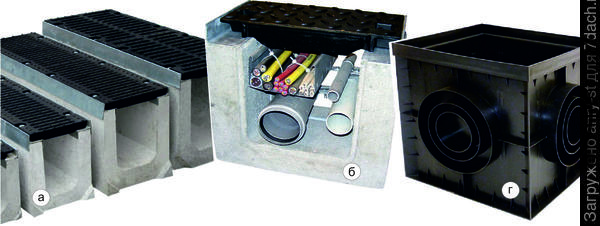

Водосборник с двумя вариантами подключения трубы (а), лоток с решёткой (б) и щелевой лоток (в)

При подборе сечения лотков, труб и накопителей желательно провести гидравлический расчёт. Его могут бесплатно выполнить для вас специалисты компаний, предлагающих комплектующие для дренажных систем. Проектировать сеть каналов и труб лучше с хорошим запасом их пропускной способности.

Стоимость комплектующих для устройства дренажных каналов
(при сечении 140х70 мм)

Стоимость комплектующих для устройства дренажных каналов

Грамотный монтаж

Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий. Иначе она обойдётся дороже из-за частичного разрушения дорожных покрытий, повреждения цветников и газонов. Нельзя будет правильно организовать разуклонку площадок, а значит, протяжённость каналов придётся увеличить. Работы по монтажу начинают с разметки. Каналам нужно придать уклон приблизительно в 1 % в сторону излива; их крышки должны быть расположены заподлицо с дренируемой поверхностью, поэтому уровень прокладки обозначают с помощью колышков и натянутого между ними шнура. Затем приступают к сооружению фундамента под лотки и ёмкости (если последние просто вкопать в землю, они могут не выдержать нагрузок). Фундамент выполняют в виде железобетонной ленты шириной 20–30 см и высотой 22–35 см, причём лучше сделать её с уширенной подошвой, чтобы избежать вертикальных подвижек. Лотки вдавливают в жидкий бетон, соединяя так, чтобы шпунт смотрел в сторону излива. Начинают с того лотка, который расположен ближе к нижней отметке трассы. Трубы точечного водосбора прокладывают в траншеях на выравнивающей песчаной подушке. В местах поворота лотков, а также стыковки лотков и дождеприёмников с подземными трубами устанавливают пескоуловители.

Схема установки дренажного лотка
1 — дорожная плитка;
2 — песчаная подушка;
3 — лоток;
4 — гравийная подсыпка;
5 — фундамент;
6 — грунт.

Схема установки дренажного лотка

Чтобы было чисто

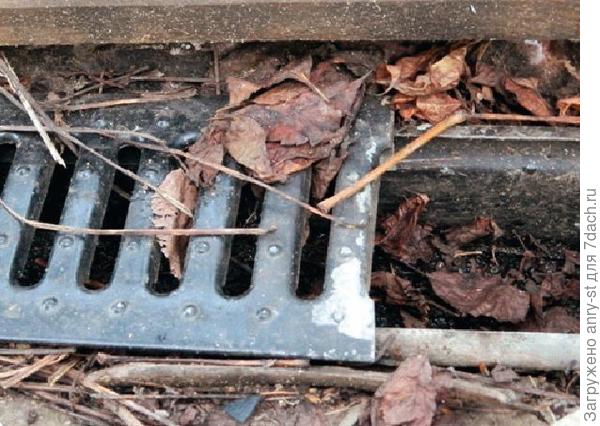

В систему поверхностного дренажа неизбежно попадают грязь и песок, мусор и опавшие листья. Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год — после весеннего паводка и в сентябре — октябре. Раз в 2–3 года имеет смысл проводить генеральную уборку всей системы. При этом демонтируют решётки, удаляют грязь из лотков, подземные трубы промывают мощной струёй воды, чистят водосборный колодец. Если в трубе всё же образовалась пробка из ила и листьев, то для её ликвидации используют металлический трос.

Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год

Типичные ошибки при устройстве дренажа

1. Лотки установлены без бетонной подушки. Зимой их, скорее всего, выдавит из земли силами морозного пучения.
2. Лотки уложены без уклона или с контруклоном. Вода при похолодании замёрзнет, что может привести к появлению трещин в стенках каналов.
3. Борт лотка возвышается над дренируемой поверхностью. Вода не будет поступать в лоток и, найдя обходные пути, образует лужи и размоет почву.
4. Нет пескоуловителей. Подземные трубы быстро засоряются, а их прочистка — дело трудоёмкое и хлопотное.

Система водостока с крыши должна быть дополнена точечным водоотводом. Иначе она оказывается почти бесполезной. Канал, расположенный выше прилегающих поверхностей, практически не собирает воду. Причина в том, что решётки установили не до, а после того, как был уложен материал мощения — камень.

Глубинный дренаж

В низинах, на заболоченных участках поверхностный дренаж необходимо сочетать с глубинным. Сооружение последнего обойдётся недёшево, но во многих случаях это единственное средство сделать участок земли пригодным для строительства и садоводства. Глубинный дренаж — это система перфорированных труб (дрен) диаметром 100–200 мм, прокладываемых на глубине 0,5–1,6 м под уклоном к точке водосбора (но ни в коем случае не ниже водоупорных пластов). Обычно обходятся одной-двумя петлями таких дрен по периметру дома. Их помещают внутрь фильтра, состоящего из слоя геотекстиля и пескогравийной отсыпки. Чтобы мелкие частицы ила, проникшие сквозь фильтр, не засорили систему, на поворотах и в местах соединения труб устраивают колодцы-отстойники глубиной 40–60 см, если считать от оси дрен. А в нижней точке системы располагают водосборный колодец, воду из которого выкачивают на рельеф или в канализацию с помощью автоматического дренажного насоса.

Глубинный дренаж устраивают на ранней стадии освоения участка и в любом случае до начала ландшафтных работ

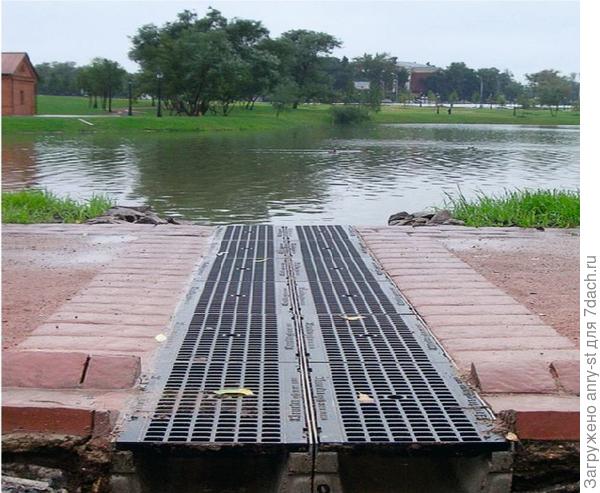

Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий

Подробнее об устройстве такой системы водоотвода вы можете прочесть в статье Дренажные системы на дачном участке: глубинный дренаж.

Читайте также:

Материал подготовил Владимир Григорьев.
Фото: Doorhan, Hauraton, «ГидроГрупп», «Стандартпарк», «Аквастрит», «ВВ-Парк», В. Ковалёв /Burda Media, В. Григорьев /Burda Media.
