Установка инфракрасного пола своими руками

Содержание

Как правильно подключить пленочный теплый пол своими руками

Сведем действия в пошаговую инструкцию.

Проектирование

На плане помещения в масштабе чертим схему расположения всех деталей. От пленки до стен нужно выдерживать расстояние 10-15 см и укладывать ее только на свободных от мебели участках. Не допускается нахлест листов термопленки друг на друга.

Если поверх нагревательных элементов планируется укладка OSB, ГВЛ или фанеры, надо разместить их так, чтобы дюбеля не повредили токоведущие части.

Пленочный теплый пол укладывают только на свободных от мебели участках. Если в помещении есть зона отдыха, пленку лучше расположить вдоль диванов и кресел. Благодаря этому ноги будут находиться на разогретой поверхности.

Подготовка основания

Поверхность должна быть ровной, без выступающих острых частей и впадин. Если нужно, дополнительно выравниваем ее: на дощатый настил укладываем фанеру, а по бетонному перекрытию заливаем цементно-песчаную стяжку.

Укладка теплоотражающего слоя

Раскатываем по поверхности изофол фольгированной частью вверх. В углах крепим его двусторонним скотчем или строительным степлером. Отдельные полосы материала склеиваем между собой скотчем в единое полотно.

Укладка термопленки

Раскатываем нагревательную ленту по поверхности медной полосой вниз в соответствии с чертежом. При необходимости разрезаем ее на элементы.

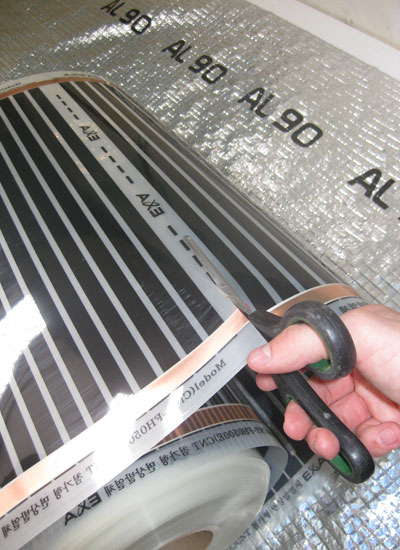

Резать материал можно только в местах, обозначенных пунктирными линиями.

Сборка электрической цепи

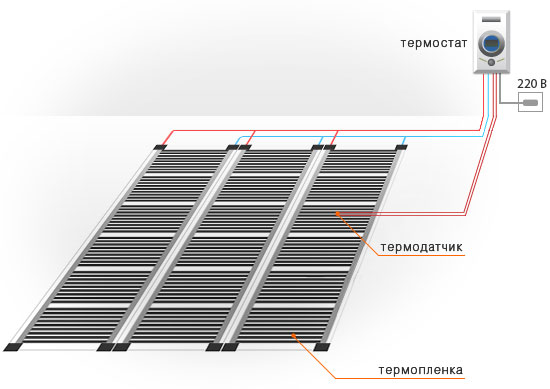

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Фото: Instagram teplona5

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

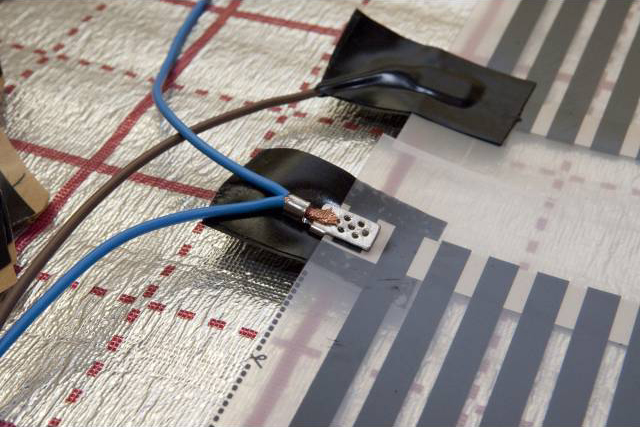

Провода фиксируем контактными зажимами с помощью плоскогубцев. Специальной битумной изоляцией защищаем места присоединения проводки и медные контакты в местах среза.

Фиксируем свободные элементы скотчем к изофолу, чтобы избежать их сдвига.

Подключение терморегулятора

При помощи битумной изоляции фиксируем термодатчик на нижнюю сторону термопленки под графитовой (черной) полосой. Чтобы выровнять основание, делаем в теплоотражающей подкладке вырезы в местах прокладки проводов, установки контактных зажимов и крепления датчика. Незакрепленные детали фиксируем скотчем.

Согласно схеме производителя, подключаем проводку к терморегулятору. Устанавливаем его в подрозетник или на монтажную площадку. Только после этого присоединяем систему к электричеству, предварительно обесточив цепь в щитке на лестничной клетке.

Тестируем систему инфракрасного отопления

Запускаем терморегулятор и тщательно проверяем работу каждого нагревательного элемента. Они должны равномерно нагреваться. Без искрения и перегрева в местах присоединения проводов. Холодные участки термопленки свидетельствуют об отсутствии контакта в электроцепи.

Даже если стык бронирующих листов фанеры попадает на нагревательный элемент, дюбеля нужно забивать в промежутках между графитовым напылением. Чтобы избежать смещения и повреждения пленки, ее следует прикрепить к полу двусторонним скотчем.

Укладка защитного покрытия

Перед монтажом ламината раскатываем по поверхности полиэтиленовую пленку или подложку, рекомендованную производителем напольного покрытия.

Перед укладкой ковролина или керамической плитки, термопленку нужно защитить прочными листовыми материалами. Раскладываем их так, чтобы при креплении дюбель-гвоздями не повредить рабочие части нагревательных элементов.

Инфракрасные пленочные полы свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;

установка пленки выполняется параллельными полосами;
полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
медные шины соседних полотен не должны соприкасаться. Минимальная дистанция между ними – 1 см;
количество точек подключения должно быть сведено к минимуму;

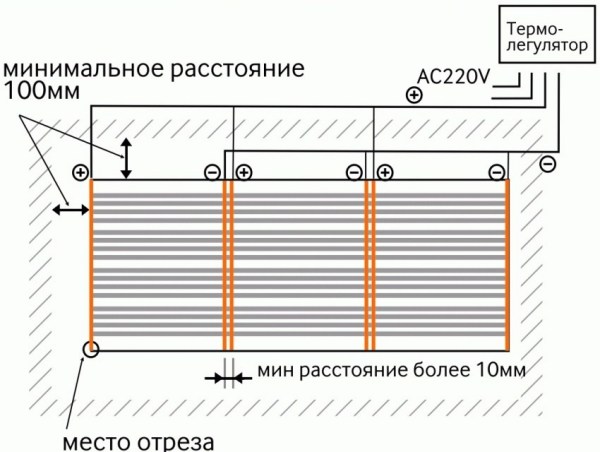

Схема подлючения пленочного инфракрасного нагревателя

наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;

при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.
Полезная информация! Стыковка отдельных полотен между собой производится с использованием скотча.

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.

Преимущества и недостатки инфракрасных полов

Иногда можно встретить посты о том, что ИК-полы вредны для здоровья человека, хотя ни 1 подтверждающего факта доказано не было. Напротив, ИК-излучение устанавливается в сауны, больницы, родильные дома и другие учреждения. Рассмотрим сначала преимущества инфракрасных теплых полов.

ИК теплый пол не сжигает кислород в помещении. Дышать в комнате намного легче, поскольку влажность и содержание кислорода остаются высокими.

Работает абсолютно бесшумно, без вибраций, не циркулирует воздух в помещении, что очень полезно, если в семье есть люди, страдающие аллергией на пыль, шерсть.
Инфракрасное излучение обогревает с пользой для здоровья, это тот самый солнечный свет, убиваются болезнетворные микроорганизмы в помещении.
Устанавливается под любое напольное покрытие: можно уложить плитку, паркет, линолеум или ламинат на инфракрасный пол, и он будет работать на все 100%.
Самая тонкая система, не меняет высоту комнаты, что очень полезно при ремонте в квартире (отсутствуют пороги).
Помещение прогревается равномерно, нет перепадов температуры вверху и внизу комнаты.
Значительная экономия средств. Пол включается намного реже, работает только когда это необходимо и быстро повышает температуру до нужного значения.
Простота монтажа – нет необходимости покрывать его стяжкой, можно уложить пол после ремонта в квартире или доме.

Инфракрасный пол под ламинатом, паркетом, плиткой и стяжкой

: ИК пол под ламинат

: ИК пол под паркет

: ИК пол под плитку

Мокрая стяжка по ИК полу

На сегодняшний день в Европе уже более 64% помещений используют именно инфракрасный пол как вспомогательную систему отопления и более 20% зданий эксплуатируют его как основной источник тепла. Тем не менее, небольшая «ложка дегтя» имеется и в этой бочке меда. Сейчас мы рассмотрим минусы инфракрасного теплого пола:

Высокий ток потребления при запуске системы. Система очень экономична, поскольку кратковременно включается сразу 100% площади пленки, но не каждая проводка сможет выдержать такую кратковременную нагрузку. В среднем, 10 кв.м. пленки потребляют около 2.2 кВт, то есть, 25 кв.м. будут потреблять около 5.5 кВт. Для современного помещения это не будет проблемой, а вот старые «хрущевки» и «сталинки» могут выдержать по паспорту только до 5 кВт. Необходимо изучать техническую документацию дома перед установкой такого пола.

Возникают трудности при смене зон отопления. 30-40% площади помещения остаются свободными при установке пленки, там изначально вы можете поставить мебель, но, чтобы сделать перестановку, надо учитывать расположения ИК-пола. В ином случае мебель может сильно нагреваться.
Высока стартовая цена материалов. Необходимо вложить немалые деньги, которые окупаются только со временем.
Еще один минус инфракрасного теплого пола – зависимость от электричества. Нет света – нет тепла. Если у вас нет в наличии генератора, лучше не использовать ИК теплый пол в роли основного источника тепла в помещении.

Большинство владельцев современных домов и квартир в новостройках не ощутят на себе такие недостатки, поскольку большая площадь и достаток киловатт электроэнергии в технической документации решают многое. Но как бы вы не выбирали инфракрасные полы, плюсы и минусы такой технологии являются относительными и необходимо выбирать все индивидуально.

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
приблизительный отступ от стены, примерно 25-30 см.
элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

теплоотражающее покрытие;
термостат;
инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
Малое время, необходимое для проведения монтажных работ – всего несколько часов.
Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
Относительно невысокая стоимость монтажных работ.
Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
Возможность внедрить обогрев помещения в систему “умный дом”.
Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
Отсутствие негативного влияния на здоровье людей.
Способность удалять из помещения неприятные запахи.
Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Достоинства и недостатки пленочного отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают. Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Facebook

Twitter

Вконтакте

Одноклассники

Пленочный инфракрасный теплый пол своими руками: мощность, монтаж, подключение

Укладываем инфракрасный пленочный теплый пол

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м² подходит более мощный пленочный пол (220 Вт/м²), для площади более 20 м² нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Схема укладки и соединения инфракрасного теплого пленочного пола

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Процесс монтажа инфракрасного пленочного теплого пола

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Подключение терморегулятора инфракрасного пленочного теплого пола

Дальше больше!

Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция (видео)

Задумываетесь о том, как утеплить свое жилище? Наверняка вы уже рассмотрели множество способов и не случайно остановили свой выбор на теплых полах. Ведь если у вас в доме теплый пол, то зимой вы уж точно не замерзнете. Осталось выбрать ту систему, которая будет проста в установке и эксплуатации, долговечна. Именно таковой и является система инфракрасного теплого пола, ведь ее намного легче монтировать, чем водяной и кабельный электрический полы, а прослужит такой теплый пол не меньше.

Чрезвычайная тонкость нагревательных элементов делает их идеальным вариантом для укладки под ламинат. Это крайне удобный и эффективный элемент современного жилого помещения.

Виды

В стержневом поле нагревательными элементами являются гибкие стержни, которые идеальны для укладки в стяжку или в плиточный клей на 2-3 см.

В зависимости от конструкции, различают три вида:

Пленочный. Толщиной в 0,5 см, он идеально подойдет под линолеум, ковролин и ламинат. Пленку нельзя стелить в местах, где будет стоять мебель.
Стержневой (кабельный). Может укладываться под плитку. На пол с оснащением стержневым инфракрасным отоплением можно ставить мебель.
Мобильный. Представляет собой коврик, который вы можете взять с собой, например, на дачу.

Первый и второй виды отличаются между собой стоимостью (стержневой дороже), сложностью монтажа (для второго необходимо делать стяжку). Пленочные обогреватели боятся влаги, в отличие от стержневых. Далее мы пошагово рассмотрим монтаж стержневого и пленочного инфракрасного пола.

Монтаж стержневого

Необходимые инструменты и материалы:

система;
теплоизоляционный материал;
регулятор температуры;
датчик температуры;
пассатижи;
клещи обжимные;
инструмент, которым вы сможете снять изоляцию с провода;
ножницы;
нож;
отвертка;
скотч.

Установка:

Информативный ЖК дисплей попеременно показывающий температуру пола (или воздуха) и заданную пользователем.

Продумайте, где будет располагаться регулятор температуры (лучше, если будет выбрано место вблизи выключателя) и какую площадь будет охватывать стержневой мат. Как мы уже говорили, на теплый пол этой конструкции можно ставить мебель.
Подготовьте поверхность к укладке, она должна быть чистой и ровной.
Первым слоем покрытия будет теплоотражающий материал (любой, кроме материала на алюминиевой основе). Его листы необходимо скрепить скотчем.
Монтаж карбонового мата начинаем с той стороны, где впоследствии он будет подключен к регулятору температуры.
- когда развернули мат на всю длину требуемой площади, разрезаем соединительный провод с одной стороны, чтобы продолжить стелить его в противоположном направлении. Обратите внимание: провод разрезать следует лишь между гибкими стержнями;
- скрепляем полосы мата друг с другом и с теплоотражающим материалом;
- для соединения полос мата используем опрессованные гильзы, изолированные термоусадочной трубкой и битумным скотчем;
- подключаем полосу инфракрасного стержневого коврика к терморегулятору.
- установка датчика температуры на пол;
- установка регулятора температуры на стену;
- для хорошего сцепления стяжки с черновым полом, делаем отверстия в теплоизоляции.
Тестируем систему инфракрасного теплого пола: на 15 минут включаем обогрев, проверяем безопасность системы, убеждаемся в том, что все соединения работают надежно и установка произведена правильно.
Делаем стяжку пола в 2 см толщиной таким образом, чтобы скрыть все элементы нагревания.

После того как раствор высохнет (но не ранее, чем через 28 дней), поверхность будет готова для облицовки отделочным материалом.

Монтаж пленочного

Хорошо спроектированная система инфракрасного отопления значительно снижает затраты на обогрев, потому, что греет непосредственно людей и объекты в рабочей зоне, а не весь объём воздуха в помещениях.

Необходимые инструменты и материалы:

инфракрасная пленка;
материал для теплоизоляции;
провод;
пленка из полиэтилена не менее 0,1 мм толщиной;
изоляция;
регулятор и датчик температуры;
если монтаж пола производится под линолеум или ковролин, понадобится ДВП до 5 мм толщиной;
скотч;
ножницы;
нож монтажный;
пассатижи;
отвертка;
клещи обжимные.

Установка:

Разложите куски термопленки на слой теплоотражающего материала обязательно медной полосой вниз.

Прежде чем начинать монтаж, необходимо просчитать площадь, которую будет покрывать пленка. Обратите внимание: пленочный инфракрасный пол нельзя стелить там, где будет стоять мебель, иначе в тех местах произойдет перегрев. От стен по периметру следует отступать не менее 10 см. При укладке пленки между полосами необходимо оставлять расстояние в 5 см. На очищенную поверхность кладем теплоизоляционный материал.

По рассчитанным размерам разрезаем пленку. Делать это следует строго по секциям, длина которых — 25 см, а ширина — 50 (80) см. Так же как и в случае укладки, определяется место расположения датчика и регулятора температуры. Произведя расчеты, можно приступать непосредственно к монтажу.
Кладем пленку медными шинами вниз и фиксируем ее скотчем. Важный момент: следите, чтобы полосы не ложились внахлест.
Соединяем медные шины и провода, полосы пленки. Это делается при помощи специальных клипс.
Клипсы и концы шин обрабатываем изоляцией, все провода надежно фиксируем скотчем.
Устанавливаем температурный датчик.
Подключаем систему к электросети.
Как и стержневой инфракрасный пол, для проверки системы следует ее включить и дать поработать. Но не более 15 минут. За это время убедитесь в ее работоспособности, надежности соединений.

Установка завершена. Дальнейшие действия зависят от того, какое напольное покрытие вы собираетесь класть. Если это будет ламинат, то необходимо лишь на инфракрасную пленку постелить полиэтиленовую — для пароизоляции, так поверхность будет полностью подготовлена к окончательной отделке. Перед укладкой ковролина или линолеума, на систему отопления кладется ДВП или фанера. Но тут нужно действовать осторожно, чтобы не повредить инфракрасную пленку: между ее полосами натяните разметочную нить и сделайте пометки на стене. Уложив ДВП, протяните нить по этим отметкам. Так вы увидите места для крепления. Закрепив ДВП, можно начинать укладку покрытия.

Если вы решили класть плитку на инфракрасную пленку, то порядок работ следующий: на пленку укладываем неметаллическую армирующую сетку, крепим ее так, чтобы не повредить систему. Далее для предотвращения растрескивания и отклеивания готового покрытия укладываем термоизоляцию. Это могут быть и тонкие листы пенопласта. Теперь поверхность готова к укладке керамической плитки. Монтаж инфракрасного пола — не такое сложное дело. Зато близкие в холодное время года будут благодарны за вашу работу.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

— в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
— после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
— во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
— температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
— перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

— Материалы, необходимые для монтажа теплого пола Hot-Film.
— Плитка и материалы для укладки плитки.
— Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

1. Укладываем теплоотражающий материал.
2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

— Устанавливать пленку рядом с нагревательными приборами
— Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
— Устанавливать и подключать пленку без заземления
Использовать в качестве теплоотражающего материала алюминиевую фольгу
— Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
— Изгибать пленку на 90
— Использовать один отрезок пленки с потреблением более 10А

правила укладки пленочного или инфракрасного оборудования для дома или квартиры, советы по выбору и эксплуатации

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям укладка ИК пола стала возможной и под плиткой.

Инфракрасный пол выступает в качестве надежного источника тепла. Современные технологии укладки позволяют произвести его установку даже под кафель. Такой вариант обогрева настолько популярный, что встречается в квартирах, частных домах и на дачах. Для монтажа используется одна из технологий укладки – мокрая или сухая, которые пришли к нам из-за рубежа. Каждый сможет оценить особенности методик и выбрать подходящую. При этом работы настолько простые, что их легко произвести своими руками, следуя четкому плану.

Можно ли укладывать теплый инфракрасный или пленочный пол под плитку?

Керамическая плитка без дополнительного подогрева будет холодной. Если раньше пленка крепилась к основаниям, которые не требуют фиксации к цементной стяжке, то теперь представлено несколько методик, позволяющих обойти это правило. Укладывать теплый инфракрасный пол под плитку можно даже собственными усилиями, следуя четкой инструкции.

Способы монтажа ИК покрытий под кафель

Методика укладки ИК под кафель отличается от процесса укладки под ламинат. Причина тому — плохое сцепление клея с материалом нагревательного элемента. Существует две технологии укладки:

Сухая: долгий срок эксплуатации теплого пола, листы СМЛ водонепроницаемы, нагревательная пленка под надежным слоем защиты.
Мокрая.

«Сухой» метод

Необходимо обеспечить подложку из одного материала – рулонной пробки толщиной 2 мм, пенополистирола, изолона. Такой материал прокладывается везде, даже там, где не будет нагревательного элемента. Следующий слой — полиэтиленовая пленка.

ГВЛ укладывается в один или два слоя, действовать необходимо аккуратно, чтобы не повредить графитовые полосы. Чтобы обеспечить крепление ГВЛ используются дюбеля и ранее просверленное отверстие. Оставляйте термошов – зазор между стеной и плиткой.

Крепление производится сбоку и в местах разреза, чтобы не повредить полосы.

«Мокрый» метод

Подложкой служит теплоотражающий материал, который разрезается на полосы согласно ширине термопленки. При укладке подложки соблюдается расстояние от стены 15-20 см

Армирование бетонной стяжки осуществляется с применением малярной сетки. Крепится она к термопленке в местах разреза и по краям. Завершающим этапом станет нанесение «бетоноконтакти» и стяжки в 5мм для заполнения технологических отверстий. Затем наносится клей и фиксируется плитка.

Что нужно для укладки своими руками: инструменты

Прежде чем приступить к установке теплого пола, необходимо подготовить все материалы и инструменты:

Нагревательная пленка.
Кабель для подключения к сети.
Подложка.
Полиэтиленовая пленка, сетка.
Терморегулятор.
Дюбеля.
Инструмент для создания отверстия под дюбеля, а также кусачки, отвертка, плоскогубцы, ножницы и монтажный нож.
Строительный скотч.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка напольной поверхности

Подготовительный этап можно условно разделить на несколько задач: подбор материалов уплотнителя, состав схемы укладки, подбор мощности системы.

Основные материалы, которые используются в качестве утеплителя:

Вспененный пенополистирол используется для устройства пола по грунту или над холодным подвалом. В идеале слой должен составлять 50-100 мм.
Экструдированный вспененный пенополистирол идеально подходит для цементно-песчаной стяжки.
Подложка из вспененного полиэтилена подходит для монтажа над теплым помещением. Рекомендованная толщина 3-10 мм.

Проводится разметка пола, с учетом, что в местах установки массивной мебели, инфракрасная пленка не устанавливается. Разметка позволит просчитать правильное количество необходимого строительного материала, продумать месторасположение температурного датчика и терморегулятора.

Требования к плитке и ее толщине, материалу

Плитка побирается по назначению материала, дизайну и т.д. В остальном следует обратить внимание на такой материал, как гранит и керамогранит, который легко выдержит нагрузку и перепады температур. Его же используют в коридорах и на террасах. Толщина плитки подбирается с учетом нагрузки. Для интерьера подойдет 9-11 мм, если установка производится в гараже или балконе, то 12-16 мм.

Пленка метровой ширины может использоваться по максимально возможной длине в 6 метров. Такое расстояние объясняется допустимой нагрузкой на медную шину плёнки. Укладываются пленки встык, расстояние между полосами максимум 5 см. Модели с позолоченным покрытием с другой стороны усиливают ионизирующий эффект, но обойдутся дороже классических вариантов.

Требования к проводке

Провод соединяется с термодатчиков в месте окончания гофрированной трубы. При подключении проводки стоит учитывать ограничения по нагрузке:

ПВ3-1,5 – при максимальной нагрузке 15 А (3,3 кВт).
ПВ2-1,5 – с максимальной нагрузкой 25 А (5,5 кВт).

Для изоляции всех соединений, пайки, контактных клипс используется бутиловая лента или термостойкая изолента. Лента разрезается на кусочки заранее для более удобной работы.

Монтаж теплового элемента

Для управления температурой теплого пола необходимо установить терморегулятор. Для него стоит подготовить место, размещается он стационарно или подключается к розетке. Учитывайте, что длина провода выносной модели составляет 2-3 метра, его же следует разместить на высоте не меньше 1,5 метра от пола. Он не должен мешать установке техники и мебели. Параллельно монтируется температурный датчик и крепится под карбоновой пастой на пленке, фиксируется строительным скотчем.

Чтобы датчик показывал точные данные, его помещают в гофрированную трубку, которая устанавливается между слоями стяжки.

Подключение

Для подключения пленки к терморегулятору или сети используется два метода:

С помощью подсоединения клипсы – для этого делается петля вокруг крючка изделия и зажимается ручным прессом.
Метод пайки более сложный, ведь требует осторожности. При помощи паяльника и ножа снимается слой ламинации на медной шине, в этом месте припаивается провод. Между собой полосы соединяются по схеме параллельного подключения. Отдельно провода выводятся для подключения регулирующего элемента – терморегулятора.

Проверка

Не спешите укладывать завершающий слой, лучше проверить ИК пол на этом этапе, чем потом ломать плитку. Чтобы провести проверку системы, достаточно включить теплый пол, установить с помощью термодатчика необходимую температуру. Параллельно проводится проверка качества изоляции, после нагрева всех полос пленки используется отвертка-пробник. Такой пол прогревается за пару минут, если все отвечает требованиям, то можно приступать к процессу укладки.

Укладка плитки

Если финишное покрытие – плитка, то стоит позаботиться о выборе армирующей сетки ячейками 2 мм или стекловолоконной с ячейками 5-20 мм. Закрепление всех слоев производится по монтажной сетке с помощью саморезов и заранее сделанных отверстий. Важно, чтобы пленка и контакты не были повреждены при этом. Поверх укладывается стяжка. Для лучшего сцепления может использоваться клей или специальный грунт. Плитка укладывается традиционным способом. А вот использовать теплый пол можно только через месяц после завершения работ по укладке.

Недостатки инфракрасных систем при укладке их под кафель

Несмотря на наличие явных минусов, потребители решаются на установку ИК пола:

Низкая адгезия пленки, что может привести к формированию неустойчивого к деформациям пола. Стяжка может нарушиться от падения любого тяжелого предмета. При появлении микроотверстий пол может начать биться током.
Риск короткого замыкания из-за взаимодействия плиточного раствора и клея, которые используются в стяжке.

Популярность ИК системы теплых полов растет, ее устанавливают и в частных домах, и в квартирах. Современные материалы и технологии позволяют производить установку даже под кафель. Процедура не займёт много времени, необходимо только подготовиться, изучить инструкция, подобрать материалы и можно смело приступать к монтажным работам. Следуя простым шагам, удастся произвести установку своими силами.

Полезное видео

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасный теплый пленочный пол был изобретён в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
придаёт свежесть и чистоту;
практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это, подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

Подключение и монтаж инфракрасного теплого пола. Инструкция электрика

Апрель 28, 2014

Установка и подключение
4778 просмотров

Сегодня широкое распространение получили инфракрасные пленочные теплые полы (далее сокращено термопленка), в которых при обогреве используется инфракрасное излучение длиной волны от 5 до 20 мкм. Этим они и в корне отличаются от обычных водяных или электрокабельных аналогов.
Достоинства инфракрасных электрических полов.
Самый экологичный и безопасный для здоровья людей вид теплого пола.
Самая высокая эффективность по сравнению с другими типами теплых полов, потому что излучаемая тепловая энергия поглощается в помещении окружающими предметами.
Энергоэффективность, благодаря снижению теплопотерь.
Экономия на строительных работах. Нет необходимости в укладке бетонной стяжки или монтажа в составе плиточного клея.
Высокая надежность и отказоустойчивость благодаря применению параллельных соединений всех нагревательных модулей. Если один из них сломается, остальные будут продолжать нормально работать.
Простота монтажа в короткие сроки. Справиться самостоятельно любой человек.
Возможности монтажа как на горизонтальных, так вертикальных и наклонных поверхностях.
Инфракрасные полы легко демонтировать и уложить заново в другом месте.
Технология монтажа инфракрасного теплого пола.
Производим расчеты необходимой мощности теплого пола. Инструкция.
Подготавливаем поверхность под укладку. Подметаем и грунтуем. Будьте внимательны, на укладываемом основании не должно быть острых и выступающих краев.
Укладываем теплоизоляцию и гидроизоляцию. Подойдет полипропиленовая или лавсановая теплоизоляционная пленка. Необходимо уложить вверх металлизированной частью. Запрещено применение материалов на основе алюминиевой фольги.
Отмечаем на полу места установки мебели и бытовой техники. Эти участки необходимо будет обойти при укладке.
Определяемся с местом расположения терморегулятора и делаем штробу в стене под кабель электропитания и термодатчик.
Разрезаем на полосы термопленку только по размеченным линиям со значком ножниц.
Раскладываем нарезанные части на полу, избегая мест установки мебели и бытовой техники. Пленку необходимо улаживать медными нагревателями вниз и контактами к той стене, где будет установлен терморегулятор.
Устанавливаем и зажимаем плоскогубцами контактные зажимы из комплекта на медные токонесущие полосы термопленки. Обратите внимание на схему подключения.
Изолируем все места подключения проводов электропитания и разрезов. Для изоляции используется короткие отрезки битумной изоляции из комплекта, разрезанные на 2 части.
Крепим в месте наименьших нагрузок датчик температуры пола под термопленкой при помощи битумной изоляции. Рекомендую во избежание возникновения выпуклости сделать в поверхности углубление под датчик.
Фиксируем термопленку к теплоотражающему материалу скотчем.
Подключаем к терморегулятору провода электропитания и датчика температуры согласно этой нашей схемы.
Включаем и проверяем работу, обращая внимание на отсутствие искрения и нагревания в местах электрических соединений инфракрасного теплого пола.
Укладываем поверх термопленки перед укладкой финишного напольного покрытия:
под ламинат или паркет— шумоподавляющую подложку из комплекта;
под линолеум или ковролин- ДВП;
под керамическую плитку, жидкие теплоотражающий материал с твердой прослойкой: техническую пробку толщиной 2 миллиметра или Изолон ППЭ.
Укладываем финишное напольное покрытие.
Вот и все инфракрасный теплый пол готов! Не забывайте и строго соблюдайте меры электробезопасности при работах.
