Какова последовательность установки переносного заземления — MOREREMONTA

Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения.

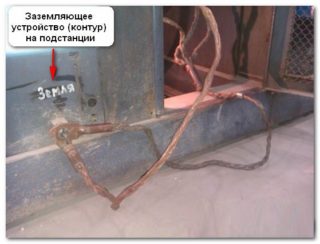

Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.

Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.

Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Вопрос №7. Клещи электроизмерительные, назначение и конструкция, правила пользования

Клещи предназначены для измерения тока в электрических цепях напряжением до 10 кВ, а также тока напряжения и мощности в электроустановках до 1 кВ без нарушения целостности цепей.

Клещи представляют собой трансформатор тока с разъемным магнитопроводом, первичной обмоткой которого является проводник с измеряемым током, а вторичная обмотка замкнута на измерительный прибор, стрелочный или цифровой.

Клещи для электроустановок выше 1000 В состоят из рабочей, изолирующей частей и рукоятки.

Рабочая часть состоит из магнитопровода, обмотки и съемного или встроенного измерительного прибора, выполненного в электроизоляционном корпусе.

Минимальная длина изолирующей части — 380 мм, а рукоятки — 130 мм.

Клещи для электроустановок до 1000 В состоят из рабочей части (магнитопровод, обмотка, встроенный измерительный прибор) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.

Вопрос №8. Порядок нормирования в области обращения с отходами на предприятии

Юридические лица, осуществляющие деятельность по обращению с опасными отходами, проводят инвентаризацию всех отходов. По результатам которой оформляются следующие документы:

— паспорта или свидетельства опасных отходов;

— материалы обоснования деятельности по обращению с опасными отходами;

— лицензию на деятельность по сбору, использованию, обезвреживанию, транспортировке, размещению опасных отходов;

— проект нормативов образования и лимитов на их размещение;

— лимиты на размещение отходов.

Все нормативы утверждаются в Управление по технологическому и экологическому надзору Ростехнадзора по Республике Татарстан.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: При сдаче лабораторной работы, студент делает вид, что все знает; преподаватель делает вид, что верит ему. 9398 — | 7311 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

1. Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части. Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках. Не допускается пользоваться для заземления проводниками, не предназначенными для этой цели.

2. Устанавливать заземления на токоведущие части необходимо до проверки отсутствия напряжения. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, установить на токоведущие части. Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Что должно быть указано в штампе об испытании электрозащитных средств?

1. На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, указываются следующие данные: номер защитного средства, до какого напряжения годно кВ, дата следующего испытания, наименование лаборатории; на средства защиты, применение которых не зависит от напряжения электроустановки (диэлектрические перчатки, галоши, боты и т.п.) указываются следующие данные: номер защитного средства, дата следующего испытания, наименование лаборатории.

2. На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки указываются следующие данные: номер защитного средства, до какого напряжения годно кВ, наименование лаборатории; на средства защиты, применение которых не зависит от напряжения электроустановки (диэлектрические перчатки, галоши, боты и т.п.) указываются следующие данные: номер защитного средства, дата следующего испытания, наименование лаборатории.

Действия машиниста при возникновении пожара на локомотиве, при его нахождении на электрифицированных железнодорожных путях.

1. Принять меры к остановке локомотива (поезда). При этом не допускать остановку поезда на железнодорожных мостах и под ними, в тоннелях и в местах расположения пожароопасных объектов (склады ГСМ, леса и т.п.). Сообщить об остановке и о пожаре дежурному по станции или поездному диспетчеру, используя для этого поездную радиосвязь или любой другой возможный в создавшейся ситуации вид связи (парковая связь, межстанционная связь, радиосвязь другой подвижной единицы и т.п.). При сообщении чётко указать: место остановки (километр, пикет, путь и т.д.), при необходимости затребовать снятие напряжения с контактной сети и связанных с ней устройств (ВЛ) и их заземления, требуемые и вызываемые средства пожаротушения (пожарная машина, пожарный поезд, другой локомотив и т.д.) и возможность их подъезда к месту остановки локомотива (поезда).

2. Принять меры к остановке локомотива (поезда) в месте с благоприятным профилем пути и доступном для оказания помощи пожарными машинами (поездами) или другими средствами (железнодорожный переезд, наличие дорог для подъезда, станционный путь и т.п.). При этом не допускать остановку поезда на железнодорожных мостах и под ними, в тоннелях и в местах расположения пожароопасных объектов (склады ГСМ, леса и т.п.). Сообщить об остановке и о пожаре дежурному по станции или поездному диспетчеру, при необходимости затребовать снятие напряжения с контактной сети и связанных с ней устройств (ВЛ) и их заземления, требуемые и вызываемые средства пожаротушения (пожарная машина, пожарный поезд, другой локомотив и т.д.) и возможность их подъезда к месту остановки локомотива (поезда). Горящие провода, электроаппаратуру и электромашины, находящиеся под напряжением до 1000 В, а также аккумуляторную батарею можно тушить углекислотными или порошковыми огнетушителями или сухим песком.

Какова периодичность проверки соответствия электрических (технологических) схем (чертежей) фактическим эксплуатационным?

1. Не реже 1 раза в 5 лет.

2. Не реже 1 раза в 3 года.

3. Не реже 1 раза в 2 года.

4. Не реже 1 раза в год.

Кто является ответственным за безопасное ведение работ в электроустановках?

1. Выдающий наряд-допуск, отдающий распоряжение, утверждающий перечень работ, выполняемых в порядке текущей эксплуатации.

2. Ответственный руководитель работ и допускающий.

3. Производитель работ, наблюдающий, а также члены бригады.

4. Все вышеперечисленные работники.

Организационные мероприятия, обеспечивающие безопасность работ в электроустановках?

1. Оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации.

2. Допуск к работе, надзор во время работы, оформление перерыва в работе, перевода на другое место, окончания работы.

3. Указанные в п. 1, 2.

4. Указанные в п.2.

Порядок установки и снятия заземления?

1. Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствие напряжения. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части. Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

2. Устанавливать заземления на токоведущие части необходимо до проверки отсутствие напряжения. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, установить на токоведущие части. Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Проверка отсутствия напряжения в электроустановках напряжением выше 1000 В.

1. Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением не устанавливается. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических перчатках.

2. Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических перчатках.

3. Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических ботах или стоя на коврике.

3.4.1. Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения.

3.4.2. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.

3.4.3. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

3.4.4. Не допускается пользоваться для заземления проводниками, не предназначенными для этой цели, кроме случаев, указанных в п. 4.4.2 настоящих Правил.

3.5.1. В электроустановках напряжением выше 1000 В заземляться должны токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работы сборных шин, на которые достаточно установить одно заземление.

При работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ независимо от наличия заземляющих ножей на разъединителе должно быть установлено дополнительное заземление, не нарушаемое при манипуляциях с разъединителем.

3.5.2. Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом.

Установленные заземления могут быть отделены от токоведущих частей, на которых непосредственно ведется работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами.

Непосредственно на рабочем месте заземление на токоведущие части дополнительно должно быть установлено в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом).

3.5.3. Переносные заземления следует присоединять к токоведущим частям в местах, очищенных от краски.

3.5.4. В электроустановках напряжением до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет выдающий наряд, распоряжение.

3.5.5. Допускается временное снятие заземлений, установленных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции и т.п.).

Временное снятие и повторную установку заземлений выполняет оперативный персонал либо по указанию выдающего наряд производитель работ.

Разрешение на временное снятие заземлений, а также на выполнение этих операций производителем работ должно быть внесено в строку наряда «Отдельные указания» (приложение № 4 к настоящим Правилам) с записью о том, где и для какой цели должны быть сняты заземления.

В электроустановках, конструкция которых такова, что установка заземления опасна или невозможна (например, в некоторых распределительных ящиках, КРУ отдельных типов, сборках с вертикальным расположением фаз), должны быть разработаны дополнительные мероприятия по обеспечению безопасности работ, включающие установку диэлектрических колпаков на ножи разъединителей, диэлектрических накладок или отсоединение проводов, кабелей и шин. Перечень таких электроустановок утверждается работодателем и доводится до сведения персонала.

В электроустановках напряжением до 1000 В операция по установке и снятию заземлений разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала.

В электроустановках напряжением выше 1000 В устанавливать переносные заземления должны два работника: один — имеющий группу IV (из числа оперативного персонала), другой — имеющий группу III; работник, имеющий группу III, может быть из числа ремонтного персонала, а при заземлении присоединений потребителей — из персонала потребителей. На удаленных подстанциях по разрешению административно-технического или оперативного персонала при установке заземлений в основной схеме разрешается работа второго работника, имеющего группу III, из числа персонала потребителей; включать заземляющие ножи может один работник, имеющий группу IV, из числа оперативного персонала.

Отключать заземляющие ножи и снимать переносные заземления единолично может работник из числа оперативного персоналки, имеющий группу III.

5. Что в ПУЭ называется переносными электроприемниками. Каковы требования безопасности к их устройству? (п.п.1.7.147 – 1.7 .154 ПУЭ)

1.7.147 К переносным приемникам в Правилах отнесены электроприемники, которые могут находиться в руках человека в процессе их эксплуатации (ручной электроинструмент, переносные бытовые электроприборы, переносная радиоэлектронная аппаратура и т.п.).

1.7.148 Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.

В зависимости от категории помещения по уровню опасности поражения электрическим током (см. гл.1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.

1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников,за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе ТN или заземлены в системе 1Т, для чего должен быть предусмотрен специальный защитный (РЕ) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода – для электроприемников однофазного и постоянного тока, четвертая или пятая жила – для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. РЕ- проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

1.7.150. Допускается применять стационарные и отдельные переносные защитные проводники и проводники уравнивания потенциалов для переносных электроприемников испытательных лабораторий и экспериментальных установок, перемещения которых в период их работы не предусматривается. При этом стационарные проводники должны удовлетворять требованиям п.1.7.121-1.7.130, а переносные проводники должны быть медными, гибкими и иметь сечение не меньше, чем у фазных проводников. При прокладкетаких проводников не в составе общего с фазными проводниками кабеля их сечения должны быть не менее, указанных в 1.7.127

1.7.151 Для дополнительной защиты от прямого прикосновения и при косвенном прикосновении штепсельные розетки с номинальным током не более 20 А наружной установки, а также внутренней установки, но к которым могут быть подключены переносные электроприемники, используемые вне зданий либо в помещениях с повышенной опасностью и особо опасных, должны быть защищены устройствами защитного отключения с номинальным отключающим дифференциальным током не более 30 мА. Допускается применение ручного электроинструмента, оборудованного УЗО-вилками.

При применении защитного электрического разделения цепей в стесненных помещениях с проводящим полом, стенами и потолком, а также при наличии требований в соответствующих главах ПУЭ в других помещениях с особой опасностью, каждая розетка должна питаться от индивидуального разделительного трансформатора или от его отдельной обмотки.

При применении сверхнизкого напряжения питание переносных электроприемников напряжением до 50 В должно осуществляться от безопасного разделительного трансформатора.

1.7.152 Для присоединения переносных электроприемников к питающей сети следует применять штепсельные соединители, соответствующие требованиям п.1.7.146.

В штепсельных соединителях переносных электроприемников, удлинительных проводов и кабелей проводник со стороны источника питания должен быть присоединен к розетке, а со стороны электроприемника – к вилке.

1.7.153 УЗО защиты розеточных цепей рекомендуется размещать в распределительных (групповых, квартирных) щитках. Допускается применять УЗО-розетки.

1.7.154 Защитные проводники переносных проводов и кабелей должны быть обозначены желто-зелеными полосами.

Билет №13

Последнее изменение этой страницы: 2016-09-19; Нарушение авторского права страницы

что это такое и где оно применяется, комплектация и маркировка

Содержание статьи:

Земля в электропроводке играет важную роль. Она обеспечивает безопасность человека от поражения электрическим током в случае короткого замыкания и других аварийных ситуаций. Заземление обязательно должно быть по современным требованиям ПУЭ (правила устройства электроустановок). При проведении ремонтных работ может потребоваться отсоединение рабочей заземляющей шины, поэтому приходится ставить переносное заземление. Чтобы правильно и безопасно все сделать, нужно понимать, в какой последовательности необходимо выполнять установку переносного заземления. Для этого следует пользоваться рекомендациями и правилами по установке.

Что такое переносное заземление

Переносное заземление

Любые виды заземления имеют одинаковое назначение и относятся защитному оборудованию. Переносной тип применяется на временных объектах, в которых невозможно обозначить постоянное соединение с землей.

В комплект временного заземления относятся гибкие провода с зажимами на концах постоянной фиксации. Обычно проводники соединяются в три линии при подсоединении к трехфазным установкам. Наконечники должны иметь заизолированные штанги, так как работа может проводиться при напряжении выше 1000 В. Это обеспечивает безопасность в случае нахождения шины под напряжением. Также существуют модели для однофазного оборудования. Они имеют один проводник с зажимом на конце.

Применение переносного заземления опасно без защитного оборудования в виде автоматов и предохранителей. Это связано с тем, что при коротком замыкании может произойти возгорание силового кабеля.

Заземляющее переносное оборудование выполняет еще одну важную задачу – защита от наведенного напряжения. Когда установка обесточена, на кабеле могут образовываться наведенные токи от соседних проводников. Именно земля препятствует появлению таких токов, поэтому установка заземления для электрооборудования обязательна.

Требования к оборудованию

медные провода переносного заземления без изоляции

Работа с любым электрооборудованием требует соблюдения техники безопасности. Основными требованиями являются:

Целостность кабеля на всей его длине. Он должен быть без перегибов, трещин, нарушения самой структуры, витков и обрывов жил. В ином случае такой провод использовать запрещено.
Нельзя использовать изолированные кабели. Под защитной оболочкой сложно контролировать целостность токоведущей жилы.
Кабель должен иметь одинаковое сечение по всей длине. Выбор площади зависит от нагрузки, к которой он подключается. Расчет можно провести по специальным таблицам. При недостаточном поперечном сечении устройство не будет выдерживать нагрузку и, соответственно, не будет защищать человека.
Длина должна подбираться таким образом, чтобы заземляющая шина и оборудование могли соединяться без натяжения провода. Он не должен быть в подвешенном состоянии кроме случаев, когда точки заземления расположены на высоте. Это касается линий электропередач.
Проводник выбирается таким образом, чтобы он мог выдержать соответствующие климатические условия эксплуатации. Он не должен нагреваться и обязан выдерживать динамическую нагрузку на разрыв.
Изолирующие шланги должны иметь такую длину, чтобы зажимы накладывались без приближения и касания оператора.
Рекомендуется использовать зажимы с винтовой затяжкой для обеспечения надежной фиксации. Материал должен быть стойким к нагреву и образовывать окалину в месте соединения. При его затягивании контакт не должен ухудшаться.
Зажим и проводник соединяются методом сварки или опрессовки. Также можно устанавливать соединение гайкой с пропаянным местом контакта. Запрещено использовать только наложение и пайку, так как такое соединение разрушается под действием повышенных температур.
При установке на длительный срок нужно проверять оборудование с определенной периодичностью.

Описанные правила стали предъявлять ПУЭ. Их соблюдение обязательно при работе. От этого напрямую зависит безопасность, здоровье и жизнь людей.

Алгоритм установки

Крепления

Заземление проводится со стороны токоведущих жил, откуда подается напряжение. Между точкой подключения и местом, куда нужно провести землю, не должно находиться преобразующих элементов с гальванической развязкой, к которым относятся умножители напряжения, стабилизаторы и трансформаторы.

Оператор, который производит настройку и установку временного оборудования, обязательно должен быть в защитной спецодежде. Это прозрачная маска на лицо, рукавицы, изолирующие ботинки, диэлектрический коврик для ног. Работать без защиты запрещено.

Все работы осуществляются в строго приведенной последовательности:

Крепление общего или центрального зажима на заземляющую шину. Она должна быть действующей и проверенной.
С помощью тестера или индикаторной отвертки проверяется отсутствие напряжения на токоведущей жиле.
Установка заземления
Визуальный осмотр конструкции и всех проводников.
Контрольное касание зажимом токоведущей жилы.
Надежная фиксация проводника.
Далее проводится испытание конструкции.

Работы должны проводиться как минимум двумя специалистами. Это позволяет в случае поражения электрическим током перекрыть подачу электроэнергии, оказать первую помощь пострадавшему и вызвать врача. Заниматься монтажом и подключением должны только профессионалы с высокой квалификацией и достаточным опытом работы.

Способ защиты также зависит от нагрузки. В случае подключения к оборудованию с напряжением выше 1000 В используется специальная штанга из диэлектрического материала. Если напряжение меньше, достаточно работы в диэлектрических перчатках.

Снятие заземления

Порядок удаления заземления следующий:

Проверка отсутствия напряжения на заземленных участках. Осуществляется тестерами и индикаторами.
Отключение зажимов от электрической установки.
Отключение зажима от заземляющей шины.

Перед тем как снова подавать нагрузку на установку, нужно изъять из области работы переносной заземлитель. Также нужно проверить на работоспособность штатное заземление, к которому подсоединяется оборудование, в распределительной коробке. Должно устанавливаться работающее заземление, иначе пользоваться установкой запрещено.

Что делать при отсутствии штатного заземления

Переносное заземление на кабеле 10 Кв

В случае работы на незаземленной установке изготавливается временный заземляющий контур. Он представляет собой треугольник, выполненный по всем правилам организации защитной земли. После к нему следует присоединить переносное заземляющее оборудование. Изготавливается заместитель из металлических штырьков, профилей. Обязательно нужно заранее позаботиться о приспособлении, с помощью которого изделие будет вытаскиваться из грунта после завершения ремонтных работ.

Вместо такого контура можно сделать другую установку в виде заземлителя с обратным молотком. С помощью подобной конструкции можно без труда установить стержень в грунт и вытащить его.

При установке заземления на временный контур нужно придерживаться тех же правил и рекомендаций, которые приводятся для стационарной заземляющей шины.

Заземление линий электропередач на столбах

Переносное заземление на токоведущей части электроустановки

Заземляющая временная конструкция для ЛЭП отличается от наземных вариантов использованием длинных штанг. Также на концах проводников вместо зажимов будут ставиться захватные крюки. Штатное заземление при проведении работ в полевых условиях отсутствует, поэтому также используется переносная конструкция на определенный срок. Обычно необходимый набор идет в комплекте.

Отсутствие винтовых зажимов приводит к более ослабленному и менее надежному контакту с токонесущей жилой. По этой причине следует сделать 2-3 дублирующих заземления на каждый высоковольтный проводник.

Заземление производится с земли. Оператор стоит на грунте, установка со столба запрещена.

Линии электропередач соединяются штанговыми однофазными заземлителями. Между собой проводники соединяются с земли в точке пересечения с заземлителем.

Какой порядок присоединения и снятия переносного заземления?

⇐ ПредыдущаяСтр 2 из 2

Что должно быть указано в штампе об испытании электрозащитных средств?

1. Не реже 1 раза в 5 лет.

2. Не реже 1 раза в 3 года.

3. Не реже 1 раза в 2 года.

4. Не реже 1 раза в год.

БИЛЕТ № 5

Кто является ответственным за безопасное ведение работ в электроустановках?

2. Ответственный руководитель работ и допускающий.

3. Производитель работ, наблюдающий, а также члены бригады.

4. Все вышеперечисленные работники.

Организационные мероприятия, обеспечивающие безопасность работ в электроустановках?

1. Оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации.

3. Указанные в п. 1, 2.

4. Указанные в п.2.

Порядок установки и снятия заземления?

Проверка отсутствия напряжения в электроустановках напряжением выше 1000 В.

⇐ Предыдущая12

Рекомендуемые страницы:

Каков порядок установки заземлений? (п.п.3.4.1 – 3.5.8 ПОТ)

⇐ ПредыдущаяСтр 5 из 8Следующая ⇒

3.5.3. Переносные заземления следует присоединять к токоведущим частям в местах, очищенных от краски.

1.7.154 Защитные проводники переносных проводов и кабелей должны быть обозначены желто-зелеными полосами.

Билет №13

устройство, подключение и способы использования

Если вы даже отключите токоведущие части мощных электрических установок, трансформаторов или фрагментов ЛЭП, вы не гарантируете того, что люди, которые работают на некоторых элементах электрической системы, будут полноценно защищены от поражения электрическим током.
Даже на отключенных от электрического питания участках могут возникать непредусмотренные наведенное или высокое напряжение. Чтобы исключить воздействие на работающего электрика непредвиденных факторов, опасных для его жизни и здоровья, и необходимо применение дополнительного защитного средства – переносного заземления, которое не позволяет появляться дальше зоны его действия напряжения, опасного для людей значения.
Итак, теперь вы понимаете, как необходимо переносное заземление. Его устройство и установка является важным средством защиты работающих с системой электриков.

Назначение переносного заземления

Переносная заземляющая система имеет функцию, заключающуюся в том, что она сводит к нулевому значению случайно направленное или внезапно возникшее по каким-либо причинам напряжение.

То есть, это устройство является защитным средством, вызывающим короткое замыкание на заземленных или закороченных участках. Кроме того, что срабатывает защита, происходит автоматическое отключение источника напряжения.

Для чего необходимо переносное заземление?

При излишнем легкомыслии относительно пользования переносным устройством заземлений, пренебрежении его установкой, применении изделий, не обладающих высоким качеством, а также, если при нарушении правил эксплуатации последствия могут оказаться весьма плачевными и даже трагическими – могут погибнуть люди.

Как устроено переносное заземление

Переносное заземление является системой, состоящей из трех частей:

Токопроводящей составляющей.
Контактной части.
Изолирующего элемента (иногда из нескольких изолирующих элементов).

Существует три вида переносных заземляющих устройств, имеющих различные конструктивные особенности. Они бывают:

Бесштанговыми.
Штанговыми.
Штанговыми с металлическими звеньями.

Бесштанговые конструкции состоят из следующих элементов:

Гибкого провода, который является токопроводящей частью.
Контактной части, в состав которой входят струбцина и фазные зажимы с креплениями.
Изолирующей части, в состав которой входит гибкий управляющий и поддерживающий фал.

Штанговые заземляющие переносные конструкции состоят из:

Токопроводящей составляющей, для изготовления которой используется гибкий провод.
Контактных фазных зажимов, струбцин и наконечников.
Изолирующих штанг, для изготовления которых используется диэлектрический материал.

Способы использования переносного заземления.

Конструкция переносных устройств заземления, которая считается штанговой с металлическими звеньями, состоит из следующих элементов:

Токопроводящей штанги с металлическими звеньями, с которой соединяется электрический гибкий провод.
Контактного зажима, который соединяется со струбциной и металлическим звеном.
Изолирующей диэлектрической штанги, которая связана с проводящим ток компонентом системы и фалами.

Системы переносного заземления могут быть:

Трехфазными. Данное переносное устройство имеет один заземляющий проводник. Им осуществляется закорачивание и заземление одновременно трех фаз.

Однофазными. Этими устройствами защищается персонал, работающий на мощной электрической установке, напряжение на которой, будучи в рабочем состоянии, превышает 110 кВ. Это происходит из-за того, что между фазами большие расстояния, поэтому защитная система получается длинной и тяжелой.

Система для переносного заземления используется для того, чтобы защитить людей, которые заняты выполнением ремонтных и монтажных работ на воздушных линиях (ВЛ), по которым передается электрический ток, и в распределительной электрической установке (РУ).

Переносное заземление для воздушных линий

Для того, чтобы обеспечить безопасность рабочих, выполняющих ремонтные и модернизирующие работы на воздушных электрических линиях, используют два типа однофазных и трехфазных заземлений. Они могут быть:

Устройствами, оборудованными цельной изолирующей штангой. Они устанавливаются, если работать приходится с вышки или подъемника. Кроме того, системы устанавливаются в тех случаях, когда необходимо подниматься к рабочему месту, используя лазы и когти.

Использование переносного заземления для линий электропередач.

Заземлениями – переносками, имеющими составную штангу, которая включает проводящие ток металлические звенья. Переноски применяются тогда, когда ремонт ЛЭП высоких напряжений производится с траверса. Выпускаются такие устройства однофазными, поскольку вес длинной штанги и металлических звеньев довольно большой. Использование однофазных устройств будет создавать минимальную нагрузку рукам рабочих.

Защита для электриков, работающих на распределительной установке

Благодаря использованию переносных систем заземления, можно не бояться поражения электрическим током, если на распределительное устройство попадет наведенное от соседних цепей или ошибочно поданное напряжение.

Переносные системы заземления могут быть различными по способам установки в распределительной установке. Фазные струбцины устанавливаются на цилиндрических или шаровых наконечниках, на проводящих ток шинах или в точках, где расположены плавкие предохранители.

Конструкции всех устройств идентичные, а места установки регламентированы тем, с какой целью проводятся работы и какими особенностями отличается обслуживание конкретных электрических установок.

Требования к системам защиты от поражения электрическим током

Переносные системы защиты надежные в использовании. Они не доставляют проблем с монтажом и создают прочный и надежный барьер, не позволяющий возникновению риска для здоровья и жизни людей, работающих с электрическими сетями.

Это оборудование должно иметь следующие параметры:

Безукоризненную динамическую прочность. Нельзя, чтобы зажимы ломались от усилия, приложенного электромонтажниками.

Термическую устойчивость к вызываемому заземлением току короткого замыкания. Ни один из элементов устройства не должен быть подверженным обгоранию, плавлению, перегреванию в результате воздействия сверхвысокой температуры. В противном случае обгоревшие и оплавившиеся концы могут вызвать возникновение высокого напряжения.

Проводники в переносном заземлении соединяются с помощью сварки или опрессовки. Могут проводники соединяться и болтами. В этом случае крепление нужно продублировать для прочности, используя твердый припой.

Запрещается использовать заземление с пайкой, не имеющее дополнительной фиксации другими элементами, поскольку может произойти расплавление припоя. У медных проводов, используемых в переносных заземлениях, не бывает изоляции именно по причине, которая подразумевает перегрев при возникновении короткого замыкания (изоляционные материалы расплавляются под воздействием сверхвысокой температуры).

Требования, предъявляемые к месту наложения заземления

Технические регламенты разрешают установку переносных заземляющих устройств на элементы фаз участка, который полностью отключен от электрического питания. Отключается участок в каждой точке соединения, с которой поступает напряжение. При этом учитывается и обратная трансформация.

Достаточное условие, позволяющее обеспечить надежную электробезопасность, — это наложение одного заземления с каждой стороны. Можно отделить участок от ведущих ток частей, используя для этого разъединители, автоматы, выключатели. Отделяется участок и при съеме предохранителей.

Правила установки переносного заземления.

Отделять устройство от проводящих ток частей с неснятым напряжением должно видимое расстояние, которое представляет собой разрыв между местами наложения переносной системы защиты. Безопасность работы ремонтников обеспечивается расстоянием, оставленным между ведущими ток составляющими, которые остаются под напряжением.

Устанавливают переносные заземления в закрытые распределительные системы на проводящие ток части в местах, которые предназначены именно для расположения этих защитных средств. Эти места очищаются от краски, контур обозначается полосками черного цвета.

Места, которые очищены от краски и предназначены для подсоединения переносной системы заземления к защитной проводке, должны иметь специальные зажимы или иметь приспособленные к фиксации струбцины.

Если существуют веские конструктивные причины, не позволяющие накладывание переносного заземления в электрические установки, необходимо проведение дополнительных важных мероприятий, которые повысят критерии безопасности.

Исключение случайной или ошибочной подачи напряжения возможно путем ограждения верхних контактов или ножей. Для этого используются жесткие изоляционные накладки, резиновые колпаки, либо приводное приспособление разъединителя запирается на замок.

Как установить переносное устройство заземления

Перед тем, как накладывать заземление, которое осуществляются с помощью установки изолирующей штанги, убедитесь в том, что напряжение в сети отсутствует. Учитывая нормативы, устанавливать и демонтировать переносное заземление нельзя одному человеку – эта работа выполняется в паре. Перед тем, как проверять, есть напряжение или нет его, заземление присоединяется к зажиму «земля».

Руки мастеров, которые устанавливают штангу, должны быть защищены диэлектрическими перчатками.

Запрещается использовать проводники, которые не предназначены для заземления, а также запрещено соединение проводников путем скрутки.

Работы производятся в следующем порядке:

Вначале соединяется заземляющий проводник с заземляющей проводкой.
Необходимо проверить с помощью указателя напряжения отсутствие тока на токоведущих элементах.
Нужно наложить зажимы при помощи штанги на каждую токоведущую часть со всех подающих ток элементов в процессе работы, которые отключены на период выполнения ремонтных работ.
Произвести крепление, используя для этого штангу.

Если невозможно фиксировать зажимы, используя штангу, то можно закреплять руками, на которые надеты диэлектрические перчатки (исключительно при работах на установках, напряжение на которых не превышает 110 кВ). Использование диэлектрических перчаток необходимо при реализации всех работ, начиная с наложения и заканчивая снятием заземляющих переносных устройств.

Техника безопасности при установке переносного заземления.

Переносное средство защиты монтируют рабочие, которые стоят на полу в цехе или на земле, располагаясь на деревянной лестнице или лестнице, для изготовления которой использовался любой диэлектрический материал.

Категорически запрещается до того, как произошла проверка на отсутствие напряжения, подниматься на установку или конструкцию для выполнения ремонтных работ.

Напряжение не подается к токоведущим жилам, пока не присоединено заземление. Прикосновение к токоведущим элементам сразу же после снятия напряжения (перед тем, как накладывать заземление) и после того, как был проведен демонтаж заземления, возможно только, если вы используете специальные защитные средства.

Правильное снятие переносного заземления

Для того, чтобы снять систему заземления, все, перечисленные выше работы, нужно произвести в обратном порядке. Запомните раз и навсегда, что любую работу, связанную с электричеством, необходимо выполнять, защитив руки диэлектрическими перчатками. Вначале переносное заземление снимается с токоведущих частей, после чего необходимо отсоединить его от заземляющих приспособлений.

Наверное, все прекрасно понимают об опасности выполнения любой работы, которая касается ремонта и модернизации электрических установок. При несоблюдении правил безопасности и неправильном выполнении работ последствия могут быть крайне трагические. Не подвергайтесь неоправданному риску – не пренебрегайте средствами коллективной электробезопасности.

3.6. Установка заземлений на ВЛ

3.6.1. ВЛ напряжением выше 1000 В должны быть заземлены во всех РУ и у секционирующих коммутационных аппаратов, где отключена линия. Допускается:

ВЛ напряжением 35 кВ и выше с ответвлениями не заземлять на подстанциях, подключенных к этим ответвлениям, при условии, что ВЛ заземлена с двух сторон, а на этих подстанциях заземления установлены за отключенными линейными разъединителями;

ВЛ напряжением 6—20 кВ заземлять только в одном РУ или у одного секционирующего аппарата либо на ближайшей к РУ или секционирующему аппарату опоре. В остальных РУ этого напряжения и у секционирующих аппаратов, где ВЛ отключена, допускается ее не заземлять при условии, что на ВЛ будут установлены заземления между рабочим местом и этим РУ или секционирующими аппаратами. На ВЛ указанные заземления следует устанавливать на опорах, имеющих заземляющие устройства.

На ВЛ напряжением до 1000 В достаточно установить заземление только на рабочем месте.

3.6.2. Дополнительно к заземлениям, указанным в п. 3.6.1 настоящих Правил, на рабочем месте каждой бригады должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.

3.6.3. При монтаже проводов в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ провода (тросы) должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).

3.6.4. Не допускается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый, ее участок.

3.6.5. На ВЛ с расщепленными проводами допускается в каждой фазе заземлять только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.

3.6.6. На одноцепных ВЛ заземление на рабочих местах необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Допускается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.

3.6.7. При работах на изолированном от опоры молниезащитном тросе или на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 м, трос должен быть заземлен. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.

Отсоединять и присоединять заземляющий спуск к грозозащитному тросу, изолированному от земли, следует после предварительного заземления троса.

Если на этом тросе предусмотрена плавка гололеда, перед началом работы трос должен быть отключен и заземлен с тех сторон, откуда на него может быть подано напряжение.

3.6.8. Переносные заземления следует присоединять на металлических опорах — к их элементам, на железобетонных и деревянных опорах с заземляющими спусками — к этим спускам после проверки их целости. На железобетонных опорах, не имеющих заземляющих спусков, можно присоединять заземления к траверсам и другим металлическим элементам опоры, имеющим контакт с заземляющим устройством.

В электросетях напряжением до 1000 В с заземленной нейтралью при наличии повторного заземления нулевого провода допускается присоединять переносные заземления к этому нулевому проводу.

Места присоединения переносных заземлений к заземляющим проводникам или к конструкциям должны быть очищены от краски.

Переносное заземление на рабочем месте можно присоединять к заземлителю, погруженному вертикально в грунт не менее чем на 0,5 м. Не допускается установка заземлителей в случайные навалы грунта.

3.6.9. На ВЛ напряжением до 1000 В при работах, выполняемых с опор либо с телескопической вышки без изолирующего звена, заземление должно быть установлено как на провода ремонтируемой линии, так и на все подвешенные на этих опорах провода, в том числе на неизолированные провода линий радиотрансляции и телемеханики.

3.6.10. На ВЛ, отключенных для ремонта, устанавливать, а затем снимать переносные заземления и включать имеющиеся на опорах заземляющие ножи должны работники из числа оперативного персонала: один, имеющий группу IV (на ВЛ напряжением выше 1000 В) или группу III (на ВЛ напряжением до 1000 В), второй — имеющий группу III. Допускается использование второго работника, имеющего группу III, из числа ремонтного персонала, а на ВЛ, питающих потребителя, — из числа персонала потребителя.

Отключать заземляющие ножи разрешается одному работнику, имеющему группу III, из числа оперативного персонала.

На рабочих местах на ВЛ устанавливать переносные заземления может производитель работ с членом бригады, имеющим группу III. Снимать эти переносные заземления могут по указанию производителя работ два члена бригады, имеющие группу III.

3.6.11. На ВЛ при проверке отсутствия напряжения, установке и снятии заземлений один из двух работников должен находиться на земле и вести наблюдение за другим.

3.6.12. Требования к установке заземлений на ВЛ при работах в пролете пересечения с другими ВЛ, на одной отключенной цепи многоцепной ВЛ, на ВЛ под наведенным напряжением и при пофазном ремонте приведены в разделе 4.15 настоящих Правил.

Данный текст является ознакомительным фрагментом.

Читать книгу целиком

Поделитесь на страничке

Следующая глава >

Порядок установки закоротки (переносного заземления).

Установка закоротки по приказу ДЦХ после снятия напряжения с к.р.. Проход у месту установки по «схеме прохода».

Перед проходом в тоннель:

·Включить в Т все виды освещения;

·Проверить исправность указателя напряжения,(срок, испытания ) годность диэлектрических перчаток и галоши, взять ручной фонарь, одеть сигнальный жилет;

·Спустится к торцевой двери;

·Установить фонарь посреди пути в сторону возможного приближающего поезда;

·Проверить отсутствие напряжения на к.р.;

·Прикрепить малую зажимную скобу к подошве ходового рельса;

·Повторно проверить отсутствие напряжения на к.р;

·Большой зажимной скобой прикоснуться к к.р. и разрядить его от емкостного тока;

·Укрепить большую скобу;

·Расправить трос, соединить зажимные скобы так, что бы он не мешал движению хоз. поездов;

·Об установке доложить ДЦХ и сделать запись в Журнале осмотра.

Снимать переносные заземления необходимо в обратной последовательности.

Что такое стрелочный перевод? Части стрелочного перевода. Марка крестовины. Неисправности стрелочного перевода.

Стрелочный перевод – устройство для перевода подвижного состава с одного пути на другой.

Состоит: стрелки, крестовины и соединительных путей между ними.

На всех путях – 1/9

На парковых – 1/5

Глухие пересечения съездов должны иметь крестовины не короче 2/9.

·Разъединение стрелочных остряков;

·Излом остряка или рамного рельса, крестовины сердечника, усовика или контрельса;

·Отставание остряка от рамного рельса на 4 мм и больше, измеряемое возле остряка против первой рабочей ????

·Выкрашивание остряка, при котором создается опасность набегания гребня колеса, на ш.-200 мм и больше; на путях оборота – 300мм и больше; на прочих – 100 мм и больше;

·Понижение остряка против рамного рельса на 2 мм и больше, измеряемое в сечение, где ширина головки остряка поверху 50 мм и больше;

·Расстояние между рабочей гранью сердечника крестовины и рабочей гранью головки контрельса меньше 1472 мм;

·Расстояние между рабочими гранями головки контрельса и усовика больше 1435 мм;

·Разрыв контрельсового болта в одноболтовом или обоих болтов в двухболтовом вкладыше.

Кто имеет право давать заявку на выдачу письменных предупреждений и на какой срок?

— на 1 сутки – работники службы пути, тоннельных сооружений, сигнализации и связи (ПТС, АТС) по должности не ниже помощника дорожного мастера, эл. мех. СЦБ, помощника Т мастера

— не больше 3 суток – начальники дистанций пути тоннельных сооружений, автоматики.

— не более 5 суток – начальнику служб пути, тоннельных сооружений, АТС.

На более длительный срок приказом начальника метрополитена.

Навыки заполнения поездного талона, случаи и порядок его выдачи.

Поездной талон выдается на поезда не предусмотренные действующим графиком ( перегонки, обкатки, внеплановая выдача или сдача состава в депо).

Выдается по указанию ДЦХ на станциях с путевым развитием.

Указывается: № поезда, № маршрута, время отправления со станции с начальной, интервал между поездами, время прибытия на станцию назначения, № поезда и время отправления с этой станции в обратном направлении.

Порядок действий при не размыкании маршрута после последования поезда.

·Сообщить ДЦХ, мех. СЦБ, запись в журнале СЦБ;

·Убедится в свободности путевых и стрелочных участков;

·Убедится в том, что поезд остановился, предупредить машиниста про запрещение каких – либо передвижений;

·Перекрыть светофор, ограждающий данный маршрут;

·Сорвать пломбы с кнопок ОИРК и ЗР ( запись в СЦБ).

Билет 12

Что должна обеспечивать ДЦ?

·Управление из одного центрального пункта (ЦП) устройствами ЭЦ стрелок и сигналов станции с путевым развитием;

·На аппарате управления авт. раб. места диспетчера:

·контроль положение стрелок;

·занятость и свободность стрелок;

·свободность и занятость путей на станциях;

·прилегающих перегонов и соед. веток;

·повторение показаний разрешающих огней светофоров станций с путевым развитием и соед. веток

·возможность перехода на МУ установками ЭЦ стрелок и сигналов непосредственно на самих станциях с контролем объектов на ЦП;

·выполнение требований, предъявленных к ЭЦ, АЛС-АРС и АБ;

·возможность переключения и контроля режимов «АБ» и «АРС» устройств СЦБ с автом.рабочего места ДЦХ,
