Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

   Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.
   Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

   Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

Размеры встроенной вытяжки

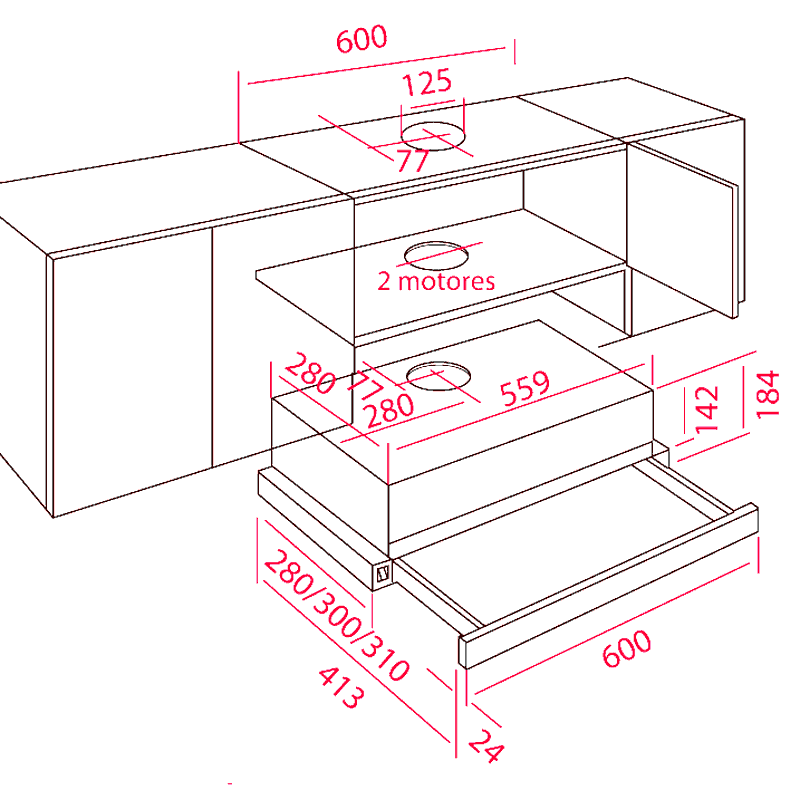

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

• для электрической плиты – от 65 см до 70см будет оптимально;
• для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.

   Пластиковый воздуховод для подключения к вытяжке

2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.
   Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

• Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
• Сделать шкаф под вытяжку своими руками, опираясь на размеры.
• Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке.

Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед.

В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

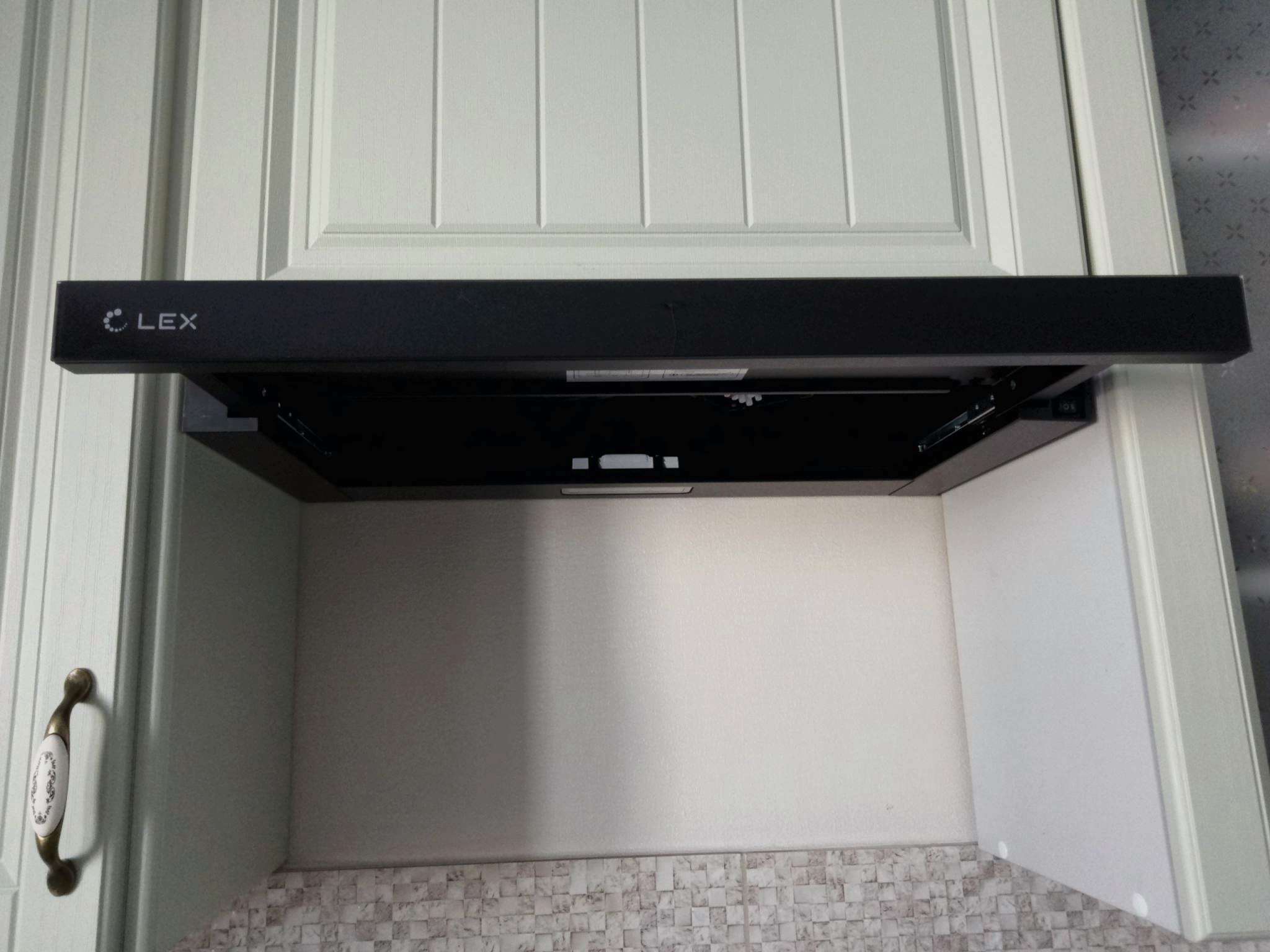

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки

Предыдущая

КухняИз какого материала лучше выбирать кухонный гарнитур?

Следующая

КухняКак сделать столешницу из дерева своими руками

как проводится монтаж в шкаф

Встраиваемая бытовая техника появилась на кухнях относительно недавно. Но своё место она заняла прочно и надолго. Это в полной мере относится и к такому бытовому прибору, как кухонная вытяжка. Ведь в интерьере помещения важно соблюсти определенные правила создания дизайна, чтобы ни одна часть его не противоречила общей концепции. И в этом плане лучшего варианта не найти. Поэтому актуален вопрос, как проводится установка встраиваемой вытяжки и на каких моментах стоит акцентировать своё внимание.

Первое, что нужно знать: бытовой прибор не устанавливается в подвесной шкаф кухонного гарнитура полностью закрытым. Нижняя часть вытяжки и панель управления всегда должна располагаться на виду. Делается это для того, чтобы первая правильно функционировала, вторая для удобства пользования, контроля и задания режимов. Поэтому под встраиваемую вытяжку необходим особенный шкаф – без нижней плоскости.

Второе, на что нужно обратить внимание, это высота подвеса:

• Если в квартире или доме используется электрическая варочная плита, то вытяжка устанавливается на высоте 60-70 сантиметров над поверхностью панели.
• Если применяется газовая плита, то высоту надо увеличить до 85 сантиметров. Это требование правил пожарной безопасности. Открытый огонь может негативно сказаться на устройстве прибора, а при высоком пламени он может и загореться.

Третье – это дизайн интерьера комнаты. Чаще всего встраиваемые модели являются проточными. Конструкция устроена таким образом, чтобы воздух, загрязнённый частицами пищи, масла и жира, а также паром, сразу удалялся за пределы кухни в вентиляционную систему. Значит, вытяжка снабжается воздуховодами, через которые загрязнённый воздух отводится от прибора. В качестве воздуховодов сегодня используются алюминиевые гофры, пластиковые трубы круглого или прямоугольного сечения. Металлические воздуховоды постепенно исчезают с рынка за счёт высокой цены по сравнению с пластиковыми.

Это три основных критерия, которые будут влиять на конструктивные особенности такого предмета мебели, как шкаф под вытяжку. О нём и расскажем дальше.

Как сделать шкаф под кухонную вытяжку своими руками

По конструкции — это обычный навесной шкафчик с фасадом, который должен быть идентичен всем дверцам кухонного гарнитура. Размеры подбираются под габариты вытяжного устройства.

Вытяжка на кухне занимает место, которое могло использоваться для хранения вещей. Чтобы сократить потери, нужно собрать такой шкаф, в котором над вытяжкой остался объём для хранения кухонной утвари небольших размеров. Поэтому в шкафчике для вытяжки устанавливается горизонтальная полка, к которой прибор и будет крепиться.

Сборочный процесс шкафа по кухонную вытяжку состоит из следующих этапов:

1. Под размер вытяжки с учётом пространства для верхнего отсека вырезаются боковины из ламинированного ДСП, задняя стенка из ДВП, верхняя крышка и полка из ЛДСП.
2. Все части собираются в единую конструкцию с помощью конфирматов. Но предварительно в верхней крышке и в полке делаются сквозные отверстия под воздуховод, который будет соединяться с вентиляционной шахтой при помощи труб, переходников и отводов. Место отверстий определяется местом расположения выходного патрубка на вытяжке.
3. Точность определения отверстия под вентиляционную систему – важная составляющая сборочного процесса. Поэтому можно установить в шкаф или крышку, или полку. Затем туда же от руки поставить вытяжку, патрубок которой надо чем-нибудь испачкать. К примеру, краской. Прижимаете вытяжку к ЛДСП панели, а на последней остается след от краски, обозначающий окружность.
4. Крышка или полка снимается, точно по окружности делается сквозное отверстие с помощью дрели и коронки, диаметр которого должен быть равен диаметру отверстия.
5. Крышку с полкой укладываются друг на друга и через сквозное отверстие наносятся на нижнюю панель окружность, по которой делается своё сквозное отверстие.
6. Все детали соединяются между собой в единую конструкцию – шкаф под встраиваемую вытяжку.

Последний этап – установка прибора и соединение его с вентиляционной системой здания. Что касается монтажа, то вытяжка прижимается к полке с нижней стороны, для этого придется сам шкафчик перевернуть «вверх ногами» и уложить прибор внутрь полости. Предварительно из прибора снимаются фильтры, чтобы освободилось место под крепежи. Для них в верхней части корпуса проделаны монтажные отверстия. Именно через них саморезами втяжка крепится к поверхности полки шкафа.

Далее надо повесить шкаф с кухонным прибором на стену. Для этого еще на стадии сборки необходимо к боковинам прикрепить кронштейны, которые будут входить в зацепление с монтажной планкой, установленной на стене. После монтажа шкафа устанавливается пластиковая труба в сам шкафчик так, чтобы ее конец торчал из верхней крышки на 4-6 сантиметров. К нему и будут подсоединяться все остальные элементы вытяжной системы.

Так как чаще всего в городских квартирах вытяжную систему от вытяжки выводят к вентиляционному каналу здания, то в нём делается отверстие, куда вставляется конец последней трубы. Если в кухне устанавливается вытяжка рециркуляционной модели, то все операции, связанные установкой воздуховодов не проводятся. Потому что загрязненный воздух проходит очистку сразу двух фильтров, расположенных в приборе: жироулавливающего и угольного. Затем очищенный воздух попадает обратно в помещение кухни через специальные сеточные щели на панели управления прибора. Таким образом, происходит рециркуляция воздуха.

Угловые вытяжки

Разнообразие кухонных гарнитуров предполагает наличие различных моделей вытяжек, которые друг от друга отличаются формами. Один из распространенных вариантов – вытяжка угловая. Конструкция специально изготавливается под угол помещения с таким расчетом, чтобы прибор точно вошёл между смежными стенами, не оставляя зазоров. Такие вытяжки устанавливаются в угловые навесные шкафы, но используют их лишь в том случае, если в кухонном гарнитуре варочная панель по замыслу дизайнеров монтируется именно в углу помещения Г-образного гарнитура.

На фото ниже этот вариант показан.

Если обычный шкафчик своими руками собрать не представляет большого труда, то угловая модель сложнее. Поэтому чаще всего хозяин кухни делает такую мебель на заказ с учётом установки встраиваемой вытяжки. Под неё обязательно разрабатываются чертежи, в которых определяются размеры шкафа и его форма. Поэтому важно, чтобы предмет кухонной мебели перед началом изготовления был разработан с учётом дизайна кухонного гарнитура. Здесь придется соотнести все параметры, а значит, важно точно промерить место посадки шкафа, а уже под него подбирать бытовой прибор.

Подключение вытяжки

В инструкции про подключение прибора говориться лишь одно, что работает он от сети напряжением в 220 вольт. Врезаться ни в какие сети не надо, необходимо лишь установить на расстоянии длины питающего кабеля розетку.

Месторасположение розетки определяется удобством подключения, но оптимально считается, чтобы её не было видно. Поэтому чаще всего розетку устанавливают или на стене за шкафом, или внутри него под полкой. Если проделать штробы в кухне не представляется возможным, то есть, ремонт не проводится, а вытяжка устанавливается, то укладывается удлинитель, который прокладывается по внешним верхним плоскостям навесных шкафов кухонного гарнитура. Нет никакой особой схемы, главное – хорошее качество кабеля.

Заключение по теме

Как показывает практика, практически все разновидности встраиваемых вытяжек устанавливаются одинаково. Под них специально изготавливается навесной шкафчик, в который прячется часть прибора, но панель управления всегда остаётся на виду.

Освещение темы – как встроить кухонную вытяжку в шкаф своими руками – требует обозначения самой технологии монтажного процесса. На самом деле сборка и монтаж – дело несложное. Намного сложнее правильно придать шкафу необходимые размеры, форму и дизайн. Поэтому очень важно точно провести замеры места установки шкафа.

Несколько слов о том, как установить встраиваемую вытяжку – Сделаем мебель сами

Здравствуйте дорогие друзья.

В этой статье мы с вами рассмотрим монтаж встраиваемой вытяжки (на 600 мм) в верхний кухонный короб, специально для этого предназначенный.

И сразу несколько слов об этом оборудовании…

В нашем случае – это устройство, которое в процессе работы, производит меньше шума, чем остальные, так как оно немного по-другому устроено.

Если посмотреть в его вентиляционный выход, то можно увидеть специальную турбину (в более дешевых моделях такой нет), которая и обеспечивает относительно тихую работу.

Но и стоит оно, естественно, дороже обычного.

Итак, как было сказано выше, вытяжка предназначена для врезки в короб, ширина которого должна быть равна 600 мм.

Процесс установки можно разделить на следующие пункты:

• Вырезка отверстия в нижнем горизонте (под крепление для гофры)
• Определение положения нижнего горизонта короба относительно его боков, и его крепление
• Разметка и установка держателей под газовые (либо другие) подъемные лифты (если таковые проектируются).
• Крепление
• Врезка петель в фасад короба, установка держателей для подъемников
• Навеска фасада на модуль

Приводим «в порядок» само устройств

Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).

После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.

При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.

Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).

После этого, нужно вырезать лобзиком само отверстие

Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.

После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.

До этого момента, верхний горизонт и бока короба должны быть собраны.

Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.

Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.

Когда модуль собран –  крепим к нему нашу технику.

Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.

Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.

Кстати, здесь есть нюанс (в случае с газовыми подъемниками).

Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).

Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.

Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.

Крепление

В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.

Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.

Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.

А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…

Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.

В нашем случае, устанавливаемая техника к таковым не относится.

Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.

Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.

Вот, в целом и вся несложная наука.

На этом все, до встречи.

советы по монтажу и креплению

Трудно представить современную кухню без вытяжки. Этот кухонный агрегат выполняет важную функцию. Разнообразие моделей для удаления и очистки воздуха позволяет сделать выбор оборудования желаемой формы и конструкции.

Установка встраиваемой техники в навесном шкафу поможет не только в очистке воздуха от запахов и жира, но и сэкономит пространство. Компактность расположения такого оборудования занимает малую часть кухонной мебели, что сохраняет функциональность и эстетику интерьера. Расскажем, как врезать вытяжку своими руками.

Содержание статьи

Требования к встраиваемой вытяжке и ее размещению

На основании правил и норм по установке электробытовых приборов, вытяжка крепится непосредственно над плитой.

Монтаж производят на высоте 60-80 см от печки, что соответствует требованиям пожарной безопасности.

В зависимости от площади помещения подбирают мощность вентиляционного оборудования.

Размеры устройства должны соответствовать требуемым параметрам навесного шкафа.

ВАЖНО! Конструкция вытяжки должна быть встраиваемой внутрь навесного шкафа. Купольные, подстраиваемые, подвесные и подобные, которые можно встроить, потребуют переделки мебели, а впоследствии изменения интерьера кухни.

Технические параметры встраиваемой вытяжки

Чтобы правильно подобрать необходимое вентиляционное оборудование для кухни, нужно разобраться в конструктивных особенностях предлагаемых моделей.

Принцип работы

Агрегаты разделяются на несколько видов.

• Проточные, с помощью воздуховодов соединяют с домовой системой вентиляции.
• Рециркуляционные (автономные), очищают воздух с помощью сменных фильтров.
• Комбинированные, используют два метода очистки воздуха.

Форма и конструкция

Различают следующие виды вытяжек.

• Подвесные. Такие агрегаты устанавливают отдельно или под кухонным шкафом. Могут работать при подключении к центральной вентиляционной системе или автономно.
• Купольные. Мощное, относительно других конструкций вентиляционное оборудование, предназначено для больших кухонь. Работает только при наличии центральной вентсистемы.
• Островные. Т-образные вытяжки, обычно большой мощности, требуют подключения к домовой системе вентиляции.
• Встраиваемые. Популярный вид оборудования, имеет варианты исполнения с различной мощностью. Установка внутрь мебели позволяет вписать агрегат в интерьер кухни.

ВАЖНО! Большинство моделей подключаются к центральной вентиляции.

По мощности обработки воздуха

Вентиляционное оборудование разделяют следующим образом.

• Маломощные установки – до 700 куб.м/час.
• Средней производительности – до 1500 куб.м/час.
• Мощные – свыше 1500 куб.м/час.

Точные цифры разделения мощности не регламентируются нормативными документами, поэтому значение производительности взято условно.

Расположение

Встраиваемые агрегаты бывают горизонтального и вертикального расположения.

Более востребованным для эксплуатации и монтажа на кухне является горизонтальное исполнение.

Размер

Важный критерий, который учитывают при выборе вентиляционного оборудования — это его габарит.

Встраиваемые вытяжки имеют ширину 45, 60 или 90 см. Такие значения соответствуют стандартным размерам подвесных шкафов. При этом фактическая ширина наружной части агрегата выполнена на несколько миллиметров меньше для удобства монтажа с соседними полками.

ВАЖНО! При покупке оборудования, размер встраиваемых плоскостей необходимо проверять. Современные импортные агрегаты часто не соответствуют стандартам.

Некоторые модели встраиваемых вытяжек имеют телескопическую выдвижную плоскость забора воздуха. Такое исполнение позволяет увеличить нижнюю рабочую площадь оборудования в процессе приготовления пищи. Комфортность использования такой конструкции рассматривается потребителем индивидуально.

Правила расположения встраиваемой вытяжки на кухне

Место установки вентиляционной техники удобнее планировать при выполнении проекта по обустройству интерьера кухни.

В этом случае можно откорректировать расположение плиты. Оно должно быть максимально приближено к отверстию домовой вентиляционной системы. Удаление в сторону, даже на несколько десятков сантиметров, повлечет за собой усложнение конструкции воздухоотводящего канала, который будет занимать внутреннее пространство подвесных полок.

Отсутствие центральной вентиляции дома позволяет перемещать печь и встраиваемую вытяжку в удобное место.

Основным требованием вытяжки является необходимость установки прямо над плитой.

Высота монтажа зависит от вида плиты и имеет предельные минимально допустимые значения:

• для газовой плиты 75 см;
• для электрической – 65 см.

Чтобы подключить к электрической сети, рядом с местом установки вытяжки должна устанавливаться розетка на 220 В с заземлением. Всевозможные удлинители, клеммники или скрутки необходимо исключить для безопасного подключения вентиляционного оборудования. Розетку монтируют внутри кухонного шкафа или рядом с ним.

Как установить вытяжку в шкаф

Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.

Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.

А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика.

Материалы и инструменты, необходимые для работы

Для выполнения работ потребуются следующий инструмент:

• рулетка, строительный уголок;
• карандаш;
• отвертка или шуруповерт;
• ножовка по дереву;
• лобзик: простой или электрический;
• струбцины;
• шило.

Подготовка шкафа к встраиванию вытяжки

Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.

Рассмотрим пошагово все этапы выполнения работ для используемой мебели.

• Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
• Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.

ВАЖНО! Если не фиксировать шкаф с помощью приспособлений с соседними модулями, то кто-то должен его поддерживать при демонтаже. В противном случае возможно падение и повреждение мебели.

• Открутить нижнюю корпусную полку и снять ее. Теперь можно убедиться в правильности выбора встраиваемой техники и определить необходимость подрезки боковых стен шкафчика. Если видимая часть вытяжки с кнопками управления небольшой толщины, то лучше ничего не подрезать.

ВНИМАНИЕ. Подрезка боковых стен повлечет за собой необходимость подрезки фасада. А это зачастую не входит в план работ.

• После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
• По намеченным контурам вырезать лишние части.
• Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
• По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
• Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.

ВАЖНО! Для точности совпадения отверстий в полке с точками крепежа оборудования желательно использовать бумажный трафарет.

После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.

Установка вытяжки

В прикрепленный к стене шкафчик требуется завести электричество.

Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.

На этапе строительства стен прокладку проводят безопасным скрытым методом.

ВАЖНО! При проведении электромонтажных работ использовать провод сечением не менее 1,5 кв. мм, а розетку крепить к стенкам мебели через диэлектрическую пластину! Выполнение этих требований сделает подключение безопасным.

Монтаж и крепление устройства

• По окончании подготовительных работ вытяжка встраивается в требуемое место.
• Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
• Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
• Затем устанавливают промежуточные полки.
• Проверяют работу оборудования. При обнаружении недостатков – устраняют.
• Последнее, что остается сделать, это установить фасады.

При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.

Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.

Подпишитесь на наши Социальные сети

монтаж и установка своими руками

Встраиваемая вытяжка является спасительным вариантом для тех кухонных помещений, где ощущается явный дефицит пространства. При этом техника такого рода располагается над плитой, но компактные её размеры позволяют использовать навесной шкаф в качестве многофункционального предмета интерьера. А это очень важно, если кухня являет собой помещение, размеры которого не превышают нескольких метров. Яркий тому пример так называемые квартиры-«хрущевки».

Особенности конструкции и выбора встраиваемого вытяжного устройства

Эффективная циркуляция во всем доме и на кухне в частности невозможна без установки специальной вытяжной техники. При этом следует учитывать размеры помещения, интерьер и определиться с приоритетами: важно ли получить производительную или малошумную технику. Встраиваемая вытяжка объединяет в себе оба требования, в этом и заключается ее основное достоинство. Однако существенным минусом является завышенная цена, которая обусловлена конструктивными особенностями. Так, вытяжное устройство данной разновидности оснащено турбиной, которая практически не производит шум, но при этом позволяет технике эффективно работать.

Встраиваемые вытяжки для кухни могут иметь различные габаритные размеры, что дает возможность подобрать практически любую модель для варочных поверхностей шириной 45, 50, 60, 80, 90 см. Наиболее распространенный тип таких вытяжных устройств – горизонтальные модели, которые крепятся к навесному шкафу или коробу. Но существуют также и встроенные вытяжки кухонные вертикальные, которые монтируются непосредственно в стене. Однако для этого потребуется создать нишу, что являет собой трудоемкий и порой дорогостоящий процесс.

Все модели встраиваемой вытяжной техники содержат в качестве одного из элементов жировой (или жироулавливающий) фильтр. Вытяжка встраиваемая в шкаф над плитой начинает работу в момент, когда выдвижная ее часть располагается непосредственно над плитой. Для этого конструкция оснащена подвижными элементами. Жировой фильтр встроен в выдвижную часть устройства. Существуют модели, которые функционируют в двух режимах работы: рециркуляционный и отводящий. Для первого из названных необходим фильтр на угольной основе.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см, при этом следует учесть, что плита не должна иметь большие размеры, нежели ширина корпуса данной модели. Несоблюдение этого правила приведет к тому, что вентиляция будет неэффективной.

Дополнительно ко всему не менее важной особенностью является соответствие настенного шкафчика размерам, которыми обладает встроенная вытяжка для кухни 60 см. Иначе придется мастерить специальный короб, чтобы скрыть встраиваемую технику внутри.

Решая вопрос выбора вытяжного устройства, следует также произвести замеры между дном настенного шкафа и варочной поверхностью плиты. Допустимое расстояние для газовой плиты составляет 80 см, для электрической плитки это значение равно 70 см. Следовательно, если вытяжки для кухни 60 см встраиваемые в шкаф при установке будут располагаться несколько ниже, то это опять же приведет к неэффективному удалению продуктов горения и отработанной воздушной среды. Перечисленные правила монтажа вытяжной техники относятся к любым типам изделий, включая и такие модели, как встраиваемая вытяжка для кухни 50 см, ширина корпуса которой рассчитана на установку в совокупности с плитой, шириной до 50 см и не более.

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Менее распространенные, но все же довольно часто встречающиеся компактные вытяжные устройства не составит труда установить в любой начесной шкаф, например, если была куплена встраиваемая вытяжка 45 см. Ее преимуществом является компактность, однако производительность такой техники несколько скромнее, нежели у крупногабаритных собратьев. Итак, после того, как было определено местоположение устройства, следует приступить к подготовке отверстия в днище шкафчика с учетом размеров корпуса.

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом. Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений.

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

• гофрированный воздуховод;
• пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Выбор встраиваемой вытяжки – типы встраивания, характеристики, правила монтажа

Приобретая новую мебель для только что отремонтированной кухни, приходится задумываться и о покупке вытяжки. Без этого полезного бытового прибора максимум через год придется делать ремонт снова, а мебель отмывать от неприятного жирного налета. У владельцев больших кухонь проблемы обычно возникают только с выбором дизайна вытяжного устройства. Над конструкцией, как правило, особо не раздумывают – если места достаточно, большинство предпочитает купить традиционную купольную модель.

А что делать тем, на чьей кухне с трудом уместились плита, холодильник, стол и пара подвесных шкафчиков? В этом случае не остается другого варианта, кроме как выбрать встраиваемую вытяжку, которая будет установлена в кухонный шкаф. А возможно, и не в шкаф – есть и более интересные варианты.

Встраиваемую вытяжку важно выбрать правильно. В маленьком помещении, где концентрация испарений и продуктов горения будет особо высокой, она должна работать с максимальной эффективностью. А для этого при покупке нужно учесть множество различных факторов, о которых и пойдет речь в нашей статье.

Типы встраивания

Современные производители предлагают покупателям разные виды встраиваемых вытяжек. И далеко не все из них предназначены исключительно для маленьких помещений. Многие продвинутые модели имеют производительность до 1000м3/час, поэтому могут быть установлены и в кухнях-студиях.

Другое распространенное мнение – встраиваемые вытяжные устройства являются одними из самых дешевых. Однако цена во многом зависит от вида прибора. Модели, устанавливаемые в кухонный шкаф, действительно стоят недорого, а за прибор, который встраивается в столешницу или потолок, придется отдать довольно большую сумму.

Выбор типа встраиваемой вытяжки зависит от планировки помещения, его дизайна и финансовых возможностей владельца. Далеко не в каждой кухне есть возможность сделать специальную нишу в стене или потолке. В некоторых интерьерах, наоборот, неуместно смотрится подвесной шкаф над плитой. Золотое правило, на которое стоит опираться при покупке – выбрать наилучший вариант при минимальных затратах времени и денежных средств.

Встраивание в шкаф

Вытяжка в шкафу – наиболее привычный вариант для маленьких кухонь. Выбор именно этого способа встраивания обусловлен его многочисленными преимуществами. Во-первых, вытяжное устройство практически незаметно в интерьере, поэтому можно не тратить время на выбор дизайна, а сосредоточится на технических характеристиках прибора. Такие модели, как правило, являются самыми бюджетными, ведь производителям нет нужды использовать дорогие отделочные материалы.

Во-вторых, шкаф, в который будет встроено вытяжное устройство, можно использовать и для других целей, например, хранения разных полезных мелочей. Кухонный модуль частично скроет трубу воздуховода.

В-третьих, стенки шкафа обеспечат дополнительную звукоизоляцию, снизив уровень шума прибора. Для небольших квартир, в которых отчетливо слышен каждый звук, это существенный плюс.

И в-четвертых, сэкономить можно не только на покупке прибора, но и на его монтаже. Установка вытяжки, встраиваемой в шкаф, по силам даже начинающему мастеру.

Вытяжка, встроенная в шкаф, может быть стационарной или телескопической. В первом случае она полностью скрывается в кухонном модуле. Открытой остается только ее рабочая панель с фильтрами и подсветкой. Она расположена в нижней части шкафа и практически не видна.

Второй вариант стоит несколько дороже, однако считается более эффективным. Телескопическая встраиваемая вытяжка имеет подвижную панель, которая выдвигается вперед при включении прибора. Таким образом, увеличивается площадь рабочей поверхности и улучшается качество очистки воздуха. После отключения панель снова задвигается в корпус вытяжного устройства.

Вытяжки, которые встраиваются в кухонный шкаф, в большинстве случаев работают в режиме рециркуляции, то есть очищают воздух при помощи фильтров, а не выводят его в вентиляцию. Но модели с отводом тоже популярны, хотя установить их сложнее из-за необходимости прокладывать воздуховод.

Встраивание в стену

Для экономии пространства были изобретены вытяжки, встраиваемые в стену. Однако установка такой модели требует много времени и усилий. Ниша для монтажа должна быть сделана непосредственно в стене. В стандартной городской квартире такое решение в большинстве случаев невозможно, поэтому вытяжные устройства, встраиваемые в стену, зачастую устанавливаются в частных домах. Сложность заключается и в прокладывании воздуховода. Подвести трубу к вентиляционной шахте будет затруднительно – она испортит внешний вид помещения. Поэтому остается либо выбирать модель, работающую в режиме рециркуляции, либо делать отвод прямо на улицу.

Некоторые потери свободного места при монтаже вытяжки в стене все же будут, однако намного меньше, чем при установке стандартной пристенной модели. Чтобы прикрыть края ниши, используется фальшпанель, выступающая от стены примерно на 1 см.

Все детали монтажа вытяжного устройства, прежде всего, прокладывание воздуховода, необходимо продумывать заранее. Прибор втягивает воздух через узкие щели, расположенные на лицевой панели. Некоторые модели не оснащаются встроенной подсветкой – для них отдельно приобретается специальный подвесной светильник.

Встраивание в столешницу

Вытяжка, встраиваемая в столешницу – достаточно новое изобретение производителей воздухоочистительной техники. Корпус прибора расположен в кухонной тумбе, а на виду, когда устройство неактивно, остается только панель управления. Располагается она за варочной поверхностью или сбоку от нее.

После включения вытяжка при помощи лифтового механизма выдвигается из столешницы на высоту 41 см. Принцип ее работы заключается в том, чтобы захватывать испарения, не давая им подняться от посуды. Для этого производители обеспечивают прибор мощными моторами и качественными фильтрами.

Вытяжка, встроенная в столешницу, лучше всего подходит для интерьера в стиле хай-тек, который предъявляет определённые требования к бытовой технике, в первую очередь к ее дизайну и функциональности. Вытяжное устройство оснащается сенсорной панелью управления и мощной светодиодной подсветкой. Большинство моделей работают в режиме рециркуляции, но при желании можно найти в продаже и отводные.

Большая часть конструкции (корпус для телескопической рабочей панели, лифтовый механизм, электромотор) расположена в тумбе под столешницей. Поэтому использовать это пространство для размещения другой бытовой техники не получится.

Вытяжные устройства, встраиваемые в столешницу, пока не получили широкого распространения. Их основным минусом является высокая цена. К тому же, из-за нетрадиционного способа установки у пользователей возникают сомнения в функциональности прибора.

Встраивание в потолок

Вытяжка, встраиваемая в потолок, вполне может заменить громоздкие вытяжные устройства островного типа. Тяжелые нависающие над плитой конструкции зрительно уменьшают высоту помещения. Встраиваемые приборы лишены этого недостатка. Они могут как работать в режиме рециркуляции, так и выводить загрязненный воздух в канализацию – потолочная конструкция скроет воздуховод.

Некоторые продавцы утверждают, что встраиваемые вытяжки такого типа можно устанавливать в кухонный шкаф. Эта информация не соответствует действительности. Приборы, предназначенные для встраивания в потолок или специальные декоративные конструкции, имеют довольно большие габариты, поэтому и шкаф для них потребуется соответствующий. В этом случае ни о какой экономии пространства не может быть и речи.

Встраиваемые вытяжные устройства устанавливаются в потолочные конструкции из гипсокартона на этапе ремонта кухни. После монтажа потолка установка будет затруднительной, так как часть панелей придётся снимать.

Вытяжки, встроенные в потолок, оснащаются дистанционным пультом управления. Как правило, такие модели имеют строгий неброский дизайн и практически не выделяются в интерьере. Их отличительной особенностью является высокая производительность, так как устанавливаются они в основном в больших помещениях. Мощные моторы позволяют вытяжным устройствам эффективно захватывать загрязненный воздух, несмотря на значительную удаленность от варочной поверхности.

Размеры и габариты

Требования к размерам встраиваемой вытяжки точно такие же, как и к другим типам подобных устройств. Самым важным параметром приборов является их ширина, которая должна соответствовать ширине плиты или немного превышать ее. Экономить и покупать вытяжное устройство меньшего размера не стоит – его работа будет неэффективной, даже несмотря на большую мощность.

Габариты встраиваемых вытяжек полностью соответствуют размерному ряду варочных панелей. Если на вашей кухне установлена компактная плита на две конфорки, ищите в продаже вентиляционный прибор шириной 30 см. Для трехконфорочной варочной панели подойдет модель размером 40-45 см.

Вытяжные устройства шириной 50-60 см устанавливаются на кухнях, оборудованных плитами с четырьмя конфорками. А модели на 80-90 см подойдут для полупрофессиональных варочных панелей на 5-6 конфорок.

В отличие от купольных моделей, для встраиваемых вытяжек общая высота конструкции не столь важна. Она имеет значение только при выборе размера шкафа (ниши) для встраивания. Глубина вытяжных устройств идентична этому же параметру для варочных панелей и, соответственно, составляет 30-90 см.

Уровень шума

Хоть встраиваемые устройства работают намного тише, чем стандартные пристенные или потолочные модели, это вовсе не означает, что при покупке можно игнорировать уровень шума вытяжки. Особенно, если выбираете бюджетные модели, на изготовлении которых производители часто экономят. И под экономию попадают именно звукопоглощающие технологии.

Желательно, чтобы уровень шума вытяжки для кухни не превышал 40-50 дБ. Этот показатель является нормой. Если просмотреть краткие описания вытяжных устройств, представленных в магазинах, можно заметить, что практически все они соответствую норме. Однако это совсем не так. Дело в том, что в большинстве случаев указывается шумность при работе на первой скорости. Если же вы включите прибор на более интенсивный режим, то будете неприятно удивлены. Поэтому внимательно изучайте инструкцию.

Шум кухонной вытяжки может создать массу проблем, особенно в небольшой квартире. Находиться по несколько часов в день в компании громко гудящего прибора очень некомфортно. Громкий звук плохо влияет на самочувствие, а о том, чтобы посмотреть телевизор во время готовки, придется вообще забыть.

Советы по установке

Если вы приобрели вытяжное устройство уже после того, как установили кухонный гарнитур, перед тем как встроить вытяжку в шкаф, вам придется решить пару вопросов. Во-первых, определиться, будете ли вы переоборудовать уже имеющийся кухонный модуль или закажете новый с учетом габаритов прибора. Во-вторых, к месту установки устройства необходимо провести электропроводку. И в-третьих, решить, в каком режиме будет эксплуатироваться кухонная вытяжка – отвода или рециркуляции.

Проще всего своими руками установить встраиваемую вытяжку в шкаф. Именно эту технологию мы и опишем. Для монтажа вытяжного устройства в стену или потолок лучше пригласить специалистов.

В нижней части кухонного шкафа должно быть сделано отверстие, соответствующее размеру рабочей панели прибора. Второе отверстие по размеру воздуховода делается в верхней части кухонного модуля. И еще один проем нужен на задней стенке для крепления устройства и установки розетки.

Монтаж встраиваемой вытяжки можно проводить двумя способами: либо сначала закрепить устройство в шкафчике, а затем готовую конструкцию прикрепить на стену, либо в первую очередь повесить шкаф, а затем прикрепить вентиляционный прибор к стене через отверстие в задней стенке.

Если крепите устройство к стене, используйте дюбели, если к полке или стенке шкафа – саморезы. Выбрали телескопическую модель – проследите, чтобы дверцы шкафчика не мешали выдвижению рабочей панели. В противном случае их нужно немного подпилить.

Вытяжное устройство, работающее в режиме отвода, нужно будет соединить при помощи воздуховода с вентиляционным каналом. Для прокладки воздуховода можно использовать гофрированную трубу, а также гладкие металлические и пластиковые элементы. Гофра проще в монтаже, однако специалисты советуют отдать предпочтение металлическим или пластиковым трубам, при прохождении через которые поток воздуха практически не создает шума.

Корпус вытяжки с воздуховодом нужно соединять так, чтобы при необходимости вы могли разобрать и почистить конструкцию. Последний этап – подключение вытяжного устройства к электросети. Так как мощность прибора небольшая, достаточно будет обычной розетки. Если установка была проведена правильно, вытяжка будет эффективно очищать воздух в кухне от посторонних запахов, испарений и гари, а о существовании прибора будет напоминать только тихий шум мотора.

Преимущества встраиваемых вытяжек Maunfeld

Любая встраиваемая вытяжка Maunfeld характеризуется утонченным внешним видом и высоким качеством работы. Предлагая своим покупателям широкий модельный рад встраиваемых вытяжных устройств, английский бренд не забывает об их главной миссии – качественной очистке воздуха и удалении с кухни всех неприятных запахов.

Сочетание в дизайне строгого английского и более свободного итальянского стиля сделало встраиваемые вытяжки Maunfeld очень популярными среди потребителей. Компания уделяет внимание не только внешнему виду приборов, но и их качеству. При производстве используются только надежные и безопасные материалы, а технические характеристики постоянно совершенствуются.

Встраиваемые модели от Maunfeld характеризуются высокими показателями производительности, практичным интерфейсом (используются слайдерные, кнопочные и сенсорные панели управления), наличием дополнительных функций, облегчающих эксплуатацию приборов, энергоэффективностью, компактностью.

Компания стремится найти подход к каждому клиенту, поэтому вытяжные устройства выпускаются в трех ценовых категориях: эконом, комфорт и премиум. Ознакомившись с ассортиментом нашего каталога, вы легко найдете модель, которая будет соответствовать всем вашим требованиям.

Как установить встраиваемую вытяжку?

Встраиваемые вытяжки — это спасение для малогабаритных кухонь и людей, желающих сохранить незыблемость интерьера. Её компактные размеры позволяют «спрятать» вытяжку в шкаф, тем самым не нарушая дизайн кухни.

Встраиваемые вытяжки для кухни имеют различные габаритные размеры, что дает возможность подобрать практически любую модель, начиная от минимального размера в 45 см, заканчивая максимальными в 90-140 см.

Вытяжки подобного типа разделяют на горизонтальные, крепящиеся к навесному шкафу или коробу, и вертикальные, монтирующийся непосредственно к стене.

Для подключения и встраивания вытяжки своими руками не требуются профессиональные инструменты и какие-то особые познания. Достаточно использовать минимальный набор, что находится у большинства людей дома. Инструкция для монтажа находится в комплектующих устройства, выдаваемых при покупке.

Для начала нужно определить, соответствует ли шкафчик на кухне размерам вытяжки или же придется мастерить специальный короб.

Затем надо подготовить инструменты дрель или шуроповерт, сверла диаметром 5 и 10 мм, электролобзик или ножовку по дереву, крестовая отвертка, уровень, рулетка, карандаш и циркуль.

Также следует произвести замеры между дном настенного шкафа и варочной поверхностью. Допустимые расстояния для газовой панели 80 см, до электрической 65-75 см. Эти размеры одинаковы для всех моделей вытяжек и продиктованы они не только степенью эффективности устройства, но и безопасностью.

Если над варочной поверхностью уже был шкаф, его надо демонтировать для выпиливания отверстия под вытяжку. В инструкции уже есть схемы для выпиливания воздуховода, провода для подключения и всасывающего элемента.

С помощью рулетки нужно произвести необходимые замеры на выпиливаемой поверхности, в качестве трафарета для отверстия можно использовать клапан от вытяжки (он открепляется) или же циркуль. Отметив эти измерения, можно приступить выпиливанию лобзиком, для облегчения задачи, на краю отмеченной окружности можно сделать дырку 10 мм сверлом дрели.

После крепления вытяжки, воздуховода и его переходников в шкафчик, оценив правильно ли все сделано, не требуется ли дополнительных отверстий, можно приступить к фасаду прикрывающий корпус.

Выдвижная часть вытяжки должна свободно выезжать и не иметь каких-либо препятствий.

Полку с двух сторон нужно закрепить мебельными шурупами, также нужно 4 отверстия для устройства, если это требуется по инструкции.

Стыки шкафчика нужно промазать герметиком, чтобы ничего не разбухло при попадании воды. Можно использовать и пластиковую кромку, но от влаги и её последствий она не убережёт.

После крепления шкафа и его полок, можно встраивать вытяжку. Проверив плотность крепления, стыки переходников к воздуховоду, нужно произвести первый запуск.

Если нет посторонних шумов и других проблем, то монтаж произведён правильно. Для наглядности примера установки и ответов на вопросы как подключить, как ухаживать, нужно обратиться к инструкции устройства или же найти видео в интернете.

Как установить вытяжку скрытого типа на кухне

Этот пост спонсируется Lowe’s. Все мысли и мнения — наши собственные.

Помните этот рендеринг дизайна кухни # pearlround2, который мы поделили? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут). Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.

На нашем рендере вы могли заметить, что вытяжки нет.Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке представлено множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу.Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

Вставка вытяжки GE

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Технические характеристики» в списке продуктов, соответствуют тому, что нам нужно. Размер вставки составляет 11,125 дюймов в глубину, 9,625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Лоу, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS — На сайте Lowe’s есть действительно информативное руководство по покупке вытяжки, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2. Монтаж в шкафу

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не делали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3. Измерьте отверстие вставки

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, какого размера сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и нарисовали карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов.Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов. Вы также можете использовать лобзик. Ниже мы соединили фаворитов Dewalt Брайана (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как отверстие было вырезано, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем выпускать ее над шкафами и к внешней стене справа. Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там есть.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Тебе нравится внешний вид? Делитесь в комментариях ниже!

Как установить вставку вытяжки (полное руководство)

Вот четыре шага по установке вставки вытяжки:

1. Установите переходник на заднюю часть вытяжки.
2. Вставьте вставку вытяжки в заднюю часть индивидуальных шкафов или вытяжек.
3. Закрепите воздуховод вокруг адаптера.
4. Вкрутите вставку на место.

Вентиляционная вытяжка или вставка для вытяжки — отличный вариант для вашей индивидуальной вытяжки. Вы можете спроектировать индивидуальную вытяжку, как вам нравится, и сдвинуть вставку вытяжки внутрь всего за пару минут.

Если у вас возникнут какие-либо проблемы во время установки вытяжки Proline, позвоните нам по телефону (877) 901 — 5530.

Не пропустите эти советы профессионалов

Наше видео носит общий характер — его можно применить к всем, кто хочет установить в доме вытяжку.Но если вы хотите увидеть процесс установки вставки в действии, мы подумали, что собрали бы несколько видеороликов о вставке вытяжки и индивидуальной установке вытяжки и дадим вам наши два цента на них. Мы также рассмотрим процесс их установки.

В видео ниже установщики включают в конце отличное предложение: вырезать панель сбоку вытяжки, чтобы можно было получить к ней доступ для заклеивания воздуховодов и выполнения любых дополнительных работ по техническому обслуживанию в будущем.

Если это сработает для вас, мы рекомендуем это сделать.Это избавит вас от необходимости удалять все это, если вам когда-либо понадобится работать с самой вставкой или воздуховодом. Спустя годы это также упростит замену.

Затем вы должны убедиться, что весь воздух правильно выпущен, чтобы выходить за пределы вашего дома, и что ни один не выходит на вашу кухню.

Кроме того, при установке вставки вытяжки установите ее на расстоянии 28–36 дюймов от варочной панели. Это максимизирует эффективность вытяжки, фильтруя нужное количество воздуха из вашего дома… не слишком много и не слишком мало.

Как установить вставку вытяжки

В приведенном выше видео пара устанавливает прокладку вытяжки от GE Appliances на своей кухне.

Примечание. В этом видео воздуховод включает колено, выходящее непосредственно за верхнюю часть вытяжки. Это не рекомендуется. Вместо этого оставьте не менее 18 дюймов перед первым локтем и между локтями в воздуховоде. Это гарантирует, что вы не перегрузите капюшон и не столкнетесь с проблемами с эффективным перемещением воздуха.

Вот краткий обзор процесса их установки.

1. Постройте деревянный каркас.
2. Вырежьте канавку на две части 2 × 4, равные высоте рамы, и прикрепите их к раме. Они будут удерживать внешний материал вашего индивидуального капюшона на месте.
3. Прикрепите дерево или другой материал к индивидуальной раме вытяжки.
4. Покрасьте свой капот. Это необязательно.

После того, как эти шаги будут выполнены, вы закончите свой собственный капюшон. Пришло время установить лайнер или вставку вытяжки.

Примечание. Вкладыши и вкладыши одинаковы, хотя профессионалы иногда называют их по-разному.

Вставки вытяжки предлагают лучшее по форме и функциям

При установке вставок вытяжки у вас есть практически неограниченные возможности для дизайна. Стены могут быть из плитки, гипсокартона или готового дерева. И вы можете сочетать этот дизайн с вашим индивидуальным капюшоном или использовать контрастные стили. В Proline мы видели несколько фантастических и уникальных капюшонов, изготовленных по индивидуальному заказу, например, массивную металлическую вытяжку внизу.

Клиенты также использовали вставки для создания красивых индивидуальных вытяжек, которые легко интегрируются с их шкафами или стенами, как пара на видео выше.Вместо того, чтобы делать сильное заявление, вставка может быть изящной и гладкой.

Нам очень понравилась рекомендация заклеить воздуховод алюминиевой лентой. Важно, чтобы воздуховоды были герметичными, чтобы максимизировать эффективность вставки вытяжки. Отличный совет!

Чтобы установить вставку в индивидуальную вытяжку, вам нужно сначала сделать несколько вещей.

Снаружи дома вырежьте в стене отверстие для воздуховодов. Это можно сделать с помощью пилы, как показано на видео.

При вырезании отверстия для воздуховода обязательно сделайте отверстие примерно на полдюйма больше, чем воздуховод.Например, если у вас 8-дюймовый воздуховод, вырежьте отверстие диаметром примерно 8,5 дюймов.

Если вы прорежете отверстие до 8 дюймов, будет сложно вставить воздуховод. С другой стороны, вам тоже не захочется урезать его намного больше.

Во-вторых, вырежьте последний кусок из материала вашего индивидуального капюшона, который будет на нижней стороне вашего индивидуального капюшона. Затем вырежьте в этой нижней части отверстие достаточно большого размера, чтобы вы могли поднять вставку вентиляционного колпака в индивидуальный колпак. Закрепите деревянную плиту с помощью пистолета для гвоздей.

В-третьих, вставьте вставку в кастомный колпак.

И, наконец, используйте клей для уплотнения, чтобы прикрепить настенную заглушку к внешней стороне вашего дома.

Всего за пару дней эта пара смогла завершить установку вставки вытяжки и кастомной вытяжки. Им понравился результат. Подробное пошаговое руководство по установке можно найти в их блоге.

Как установить индивидуальную вытяжку

В следующих двух видеороликах основное внимание уделяется раме, на которой крепится вставка вытяжки.Вы можете создать свой собственный вытяжной колпак либо с помощью специального комплекта вытяжки, либо с нуля.

С индивидуальным комплектом вытяжки

В этом коротком видео от Lowe’s дается краткое описание процесса установки индивидуальной вытяжки. Мы рассмотрим это ниже.

Шаги

1. Создайте основу для вашего индивидуального капюшона.
2. Вырежьте две одинаковые боковые панели — стороны вашего индивидуального капюшона.
3. Вставьте кусок дерева по горизонтали между двумя боковыми панелями в верхней части индивидуального капота.
4. Постройте ящик для воздуходувки вытяжки. Он должен поместиться внутри вашего индивидуального каркаса капюшона.
5. Создайте панель доступа, используя планки и планки из специального комплекта капюшона.
6. Создайте монтажную раму, которая будет крепиться к вашим шкафам.
7. Вставьте индивидуальную вытяжку между шкафами и закрепите ее винтами. Вверните как в монтажную раму, так и в стену для максимальной поддержки.
8. Установите вставку вытяжки. Этот процесс будет зависеть от производителя.Обратитесь к их руководству для получения конкретных инструкций.
9. Прикрепите панель доступа к передней части вентиляционного колпака.

Подробнее о вышеуказанном процессе см. В видео выше. Или, чтобы получить более подробное руководство по установке индивидуальной вытяжки, подобной показанной в видео, щелкните здесь.

Изготовленная на заказ вытяжка в этом видео заменяет верхние шкафы, которые являются наиболее популярным местом для вставок вытяжек. Создавая вытяжку по индивидуальному заказу, не забудьте оставить расстояние от 28 до 36 дюймов от варочной панели.

С нуля

В этом видео рассказывается, как собрать и установить индивидуальную вытяжку с нуля. Как и выше, ниже мы опишем шаги.

Ступени

1. Соберите раму вставки вытяжки.
   1. Человек на этом видео использовал 2х4 и скрепил их винтами. Его вставка вытяжки будет свисать с рамы. Чтобы повесить вставку капота, он просверлил два винта в раме и оставил их торчать. Мы рекомендуем оставить около четверти дюйма пространства, чтобы вытяжка могла надежно закрепиться на этих винтах.
2. Создайте заднюю часть своего капюшона.
   1. С этой установкой он просверлил два отверстия 2х4 в задней части рамы. На всякий случай он отрезал часть 2х4 сверху, чтобы убедиться, что она не соприкасается с его воздуховодом.
3. Прикрепите нестандартную раму вытяжки к стене в гараже.
4. Установите передние 2×4 для вашего индивидуального капота. То же, что и шаг 2, но спереди.
5. Установить опорные кронштейны; подробности смотрите в видео.
   1. В этом видео он устанавливает пять опорных кронштейнов, но даже с двумя он мог выдержать весь вес своего тела. Маловероятно, что вам понадобится пять скобок. Вам понадобится всего два или три. Самое важное, что вы можете сделать, — это убедиться, что у вас есть место для прохождения воздуховодов между установленными кронштейнами.
6. Установите небольшую раму, используя три 2×4 в верхней части вашего индивидуального капота. Вы прикрепите молдинг вашей индивидуальной вытяжки к этой раме, когда установите ее на кухне.

4 Советы от профессионалов — перед установкой

1 — Как и в видео, распакуйте вставку вентиляционного колпака и соберите ее как можно больше, чтобы использовать ее в качестве образца при сборке индивидуальной вытяжки. Меньше всего вам нужно, чтобы вставка вытяжки не помещалась в новую кастомную вытяжку!

Кроме того, его капюшон имеет воздуховоды, поэтому ему нужно будет убедиться, что в раме есть соответствующие воздуховоды.

2 — Подумайте о том, чтобы найти место в гараже или сарае для установки вставки вытяжки, как если бы она была установлена ​​в вашем доме.Таким образом, если вы сделаете какие-либо ошибки с первого раза, вы сможете их изучить и применить к реальной постоянной установке. Таким образом, вам не нужно будет беспокоиться об исправлении этих ошибок на кухне.

3 — В-третьих, вы можете найти в своем гараже пару деревянных брусков, которые вы не будете использовать для установки, просто для использования в качестве ориентира или линейки при проведении измерений.

4 — Рассмотрите материал фартука для использования на кухне. Каждый материал фартука имеет разную толщину, что необходимо учитывать в процессе установки.Его кухня облицована плиткой метро, ​​поэтому он учитывает ее толщину, чтобы делать более точные измерения.

Взгляните на полностью собранную раму здесь.

Как установить вытяжку через потолок

Для вытяжек типа «остров» воздуховоды проходят через потолок и выходят за пределы дома. Вот полезное видео о том, как установить вентиляционное отверстие через потолок.

Для получения подробного пошагового руководства щелкните здесь.

Как установить вытяжку через стену

Средний домовладелец может установить вытяжку через стену за один-два часа.Мы разобрали этот процесс прямо здесь, в видео ниже.

Чтобы узнать больше об установке настенной вытяжки, щелкните здесь.

Резюме

Вот и все; два видеоролика о том, как установить вставку вентиляционного кожуха, и два видеоролика о том, как установить индивидуальный вытяжной колпак. Если у вас нет времени или инструментов для самодельного метода, показанного в последнем видео, изготовление нестандартного комплекта вытяжки от Lowes займет меньше времени. Или позвоните своему местному поставщику вытяжки, чтобы обсудить индивидуальные варианты вытяжек.

Дополнительные советы по установке вытяжки см. В статьях ниже.

Статьи по теме

Как установить вытяжку — полное руководство

Советы по установке вытяжки вне помещения

Как установить вытяжку с рециркуляцией

Основное руководство по установке новой вытяжки

Выберите свою вытяжку

Вытяжки

доступны в различных размерах и дизайнах, поэтому вам нужно будет выбрать правильную вытяжку для своей кухни.Вам нужно будет принять решение в зависимости от того, как устроена ваша кухня и сколько вы готовите. Если у вас есть свободное пространство над варочной панелью, вы можете установить настенную вытяжку, остров или дымоход сложной конструкции. В то время как, если ваша варочная панель установлена ​​непосредственно под шкафом, вам понадобится вытяжка под шкафом. Этот тип вытяжки, как правило, легче установить, поскольку для них обычно не требуется трубопроводов, ведущих за пределы вашего дома. Важно отметить, что многие вытяжки под шкафами рециркулируют, а не выпускают воздух, поэтому это может быть столь же эффективным.

Учитывайте безопасность

Перед началом любых работ необходимо принять соответствующие меры безопасности. Выключите электропитание на кухне и заблокируйте блок панели, чтобы случайно не включить питание до того, как вы закончите. Во время работы также следует надевать перчатки, маску и очки.

Проверьте вентиляционные отверстия

Если вы планируете установить вытяжку с вентиляцией, вам необходимо проверить вентиляционные отверстия, чтобы убедиться, что у вас есть надлежащие воздуховоды и соответствует ли выбранная вами вытяжка.Вытяжка под шкафом, вероятно, будет иметь воздуховоды в задней части стены или проходить через шкаф наверху. Если вам нужна новая вентиляция для вытяжки, убедитесь, что она выходит из дома и не упирается в стену или чердак, иначе существует риск перегрева, который может создать опасность пожара.

Снимите старую вытяжку

Если у вас есть текущая вытяжка, вам необходимо ее снять. Скорее всего, это связано с отключением проводов за панелью. Вам также потребуется ослабить винты, которыми крышка под шкафом крепится к шкафу наверху.Только не снимайте его полностью, так как вы сможете сдвинуть колпак перед тем, как полностью открутить винты.

Проверьте свой новый капюшон

Теперь вам нужно проверить, поместится ли ваша новая вытяжка в этом помещении. В зависимости от вашей плиты и вытяжки убедитесь, что она находится на высоте от 20 до 30 дюймов над плитой. Для электроплиты вытяжка должна свисать немного ниже. Вытяжка должна покрывать всю зону приготовления пищи с выступом примерно 3 дюйма со всех сторон, где это возможно.

Подключите новую вытяжку

Удерживая вытяжку на месте, проденьте провода от стены через заднюю часть небольшого отверстия в вытяжке. Скорее всего, вы увидите черный и белый провод от стены и два черных и два белых провода от новой вытяжки. С помощью соединителей соедините черные провода от новой вытяжки со стеной, а белые провода вытяжки — с белым проводом от стены. Заправьте лишний провод и установите крышку панели. Используйте рекомендованные производителем винты, чтобы закрепить вытяжку на месте.Перед повторным включением питания убедитесь, что он надежно закреплен. Проверьте диапазон, чтобы убедиться, что новая вытяжка работает должным образом.

Если вы не уверены, сможете ли вы самостоятельно заняться установкой новой вытяжки, вы можете рассчитывать на помощь профессионального специалиста по установке бытовой техники. Чтобы решить все вопросы, связанные с установкой бытовой техники, обязательно обратитесь к профессиональным специалистам по установке и ремонту бытовой техники.

Как установить вытяжку без воздуховода под шкафом (5 шагов)

Как установить вытяжку без воздуховода под шкафом?

Первым основным шагом при установке вытяжки под шкафом для бесканальной вытяжки является ее установка всухую.Вы хотите отметить места для крепежных винтов и убедиться, что вытяжка стоит ровно и по центру. Вытяжка без воздуховода также должна быть не менее чем на 24 дюйма над варочной панелью или плитой.

После сухого монтажа вам необходимо прикрепить вытяжку к нижней части шкафа с помощью винтов или скоб, в зависимости от производителя. После установки вам потребуется установить угольный фильтр, который рассчитан на использование вытяжек без воздуховодов.

Чтобы узнать больше о каждом шаге, продолжайте читать…

А установка вытяжки под шкафом иногда может быть немного сложной, и это не всегда работа, сделанная своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные расценки от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Как установить настенные вытяжки?

Необходимые инструменты

Инструменты, необходимые для установки бесканальной вытяжки под шкафом, включают электрическую дрель (проводную или аккумуляторную).

Рулетка удобна для проверки высоты и центрирования, а также пузырькового уровня.Карандашом следует отметить отверстия для винтов. Вам также может понадобиться замочная пила или сабельная пила, если еще нет отверстия для штепсельной вилки или проводки, проходящей через нижнюю часть шкафа.

И, наконец, очень полезен домкрат для крепления вытяжки, но вы также можете использовать автомобильный домкрат или просто коробки.

Читайте также: Каковы лучшие вытяжки общего диапазона (все стили)?

Шаг 1. Подключите и проверьте работу

Перед установкой вытяжки я всегда советую домовладельцам достать вытяжку из коробки, поставить ее на столешницу и подключить.Убедитесь, что все элементы управления освещением и вентилятором работают правильно.

Есть ли недостающие части? Вы хотите выявить любые дефекты или недостающие детали до начала утомительной работы по установке.

Это также хорошее время, чтобы удалить всю прозрачную ленту или упаковочный материал с вытяжки. Часто люди ошибочно думают, что светодиодные фонари имеют голубоватый цвет, но на самом деле это просто синяя транспортная лента, накрывающая фонари.

Шаг 2 — Подготовка вытяжки для установки без воздуховода

Практически все вытяжки можно преобразовать в установку без воздуховодов, и мне неизвестны какие-либо вытяжки, которые предназначены только для режима рециркуляции.

У различных производителей вытяжек есть определенные действия, которые необходимо сделать, чтобы заставить их работать как вытяжные шкафы без воздуховодов. Некоторым производителям может потребоваться установка колпачков или крышек на вентиляционные отверстия вытяжки, но у других производителей они могут быть уже закрыты. Другой марки может потребоваться снять крышку с переднего вентиляционного отверстия, чтобы сделать его бесканальным.

По сути, вам нужно убедиться, что в передней части вытяжки есть вентиляционное отверстие, которое позволяет рециркулирующему воздуху выходить на кухню (а не в стену).Ваша вытяжка также может иметь ручку, которую нужно перевести в режим рециркуляции.

Просто прочтите руководство по эксплуатации производителя, чтобы узнать, как установить вытяжку в бесканальную конфигурацию.

А установка вытяжки под шкафом иногда может быть немного сложной, и это не всегда работа «сделай сам». Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Как установить вытяжки ZLine?

Шаг 3. Сухая установка вытяжки

Убедившись, что вытяжка имеет правильную бесканальную конфигурацию, вы можете приступить к сухой установке вытяжки.

Использование домкрата для шкафа или даже автомобильного домкрата может быть очень полезным при установке. Если вы используете домкрат, вам нужно будет положить кусок фанеры или что-то плоское над плитой, а затем отцентрировать домкрат под шкафом. Если у вас нет домкрата, помощь друга значительно упростит этот процесс, но вы также можете использовать коробки и другие предметы в доме.

Держа вытяжку под шкафом, вы можете использовать уровень, чтобы убедиться, что она ровная.Вы также можете взять рулетку и убедиться, что нижняя часть вытяжки находится на 24–36 дюймов выше кухонной плиты, чтобы обеспечить максимальное всасывание и хорошее качество воздуха в помещении.

Шаг 4 — Отметьте отверстия для винтов

После того, как он будет закреплен всухую и будет правильно удерживаться на месте, с помощью карандаша отметьте отверстия для винтов.

Шаг 5 — Просверливание направляющих отверстий и установка анкеров (или кронштейнов)

В зависимости от производителя просверливание направляющих отверстий или установочных кронштейнов в нижней части шкафа может быть частью установки.Контрольные отверстия — это просто предварительно просверленные отверстия, которые упрощают установку. И если ваша вытяжка поставляется с пластиковыми анкерами, их следует вставлять в отверстия после просверливания пилотных отверстий.

Ваша вытяжка может также поставляться с бумажным шаблоном, чтобы вы могли знать, где разметить отверстия для винтов или кронштейны. Помните, что вы не должны вырезать большое центральное отверстие диаметром 4–8 дюймов, предназначенное для вытяжек с вытяжкой.

Читайте также: Какие вытяжки из нержавеющей стали самые лучшие?

Шаг 6 — Протяните шнур питания или проводку через шкаф

После того, как вы установили вытяжку всухую, отметили отверстия для винтов и установили пластиковые анкеры или кронштейны — вы должны потянуть за шнур питания или электрическую проводку (для проводов с жесткой проводкой). вытяжки) через шкаф.

Если в шкафу нет отверстия, через которое можно протянуть проводку, необходимо вырезать небольшое отверстие. Вы можете просверлить пилотное отверстие и просто использовать небольшую кольцевую пилу, чтобы проделать отверстие, или вы можете использовать сверло для кольцевой пилы, чтобы сделать это диаметром 2 дюйма.

Убедитесь, что шнур питания не защемлен. между шкафом и вытяжкой

Шаг 7 — Прикрепите вытяжку к шкафу

После того, как вы протянули вилку или проводку, вы должны прикрепить вытяжку к шкафу.

Если вы используете домкрат для шкафа, я рекомендую медленно затягивать домкрат, пока вытяжка не плотно прилегает к корпусу. Если вы не используете домкрат, вам может понадобиться помощник, чтобы держать вытяжку, пока вы ее закрепите.

Наиболее распространенная установка вытяжки заключается в просверливании четырех шурупов по дереву вертикально от вытяжки к нижней части шкафа.

В других моделях вытяжки вы можете сначала затянуть винты, опуская некоторые винты, а затем вытяжку вставляют в винты и толкают назад (что затягивает ее).

При использовании кронштейнов вытяжка должна входить в кронштейны.

Читайте также: Должны ли вытяжки вентилироваться снаружи?

Шаг 8 — Подключите вытяжку или провод к сети

После того, как вы закрепили вытяжку, вы можете просто вставить шнур питания в розетку шкафа.

Если к вытяжке подключена проводка, вам необходимо соединить провода с помощью гаек с черным и черным, белого с белым, а зеленый или неизолированный провод — с винтом заземления.

Шаг 9 — Установка угольных фильтров

После того, как вы подключили и прикрепили вытяжку к шкафу, последний шаг — установка фильтров.

Вы не можете использовать стандартные алюминиевые сетчатые или перегородочные фильтры для бесканальных фильтров. Вам нужно будет купить фильтр, который подходит к вашей вытяжке, со слоем активированного угля. Угольный слой фильтра улавливает часть дыма и твердых частиц, образующихся при приготовлении пищи. Эти фильтры также нельзя мыть или использовать повторно, но их необходимо периодически заменять каждые несколько месяцев или как минимум каждые 6 месяцев.

Читайте также: Какие вытяжки под шкафом лучше всего?

Объяснение высоты вытяжки над плитой

Размещение вытяжки над варочной поверхностью и ее зоной захвата является важным моментом принятия решения при оснащении новой кухни или простой замене старой устаревшей модели для улучшения качества воздуха. Определив оптимальную высоту для вашей новой вытяжки, вы можете быть уверены, что получите максимальную производительность и надежность от вашей новой системы вентиляции.

Вытяжки служат важной цели, удаляя дым и запахи, выделяемые во время процесса приготовления, как от готовящейся пищи, так и от самой варочной панели (в случае газовой плиты). Правильное расположение вытяжки по отношению к варочной панели гарантирует, что ваша кухня будет здоровой, безопасной и без запаха.

Есть несколько факторов, которые необходимо учитывать при покупке и установке новой вытяжной системы в вашем доме.Очевидные вещи, такие как тип печи; Например, от того, будет ли он газовым или электрическим, зависит, какая высота вытяжки над варочной панелью будет идеальной для вашей установки как с точки зрения производительности, так и с точки зрения безопасности.

Кроме того, необходимо учитывать и другие, менее продуманные элементы (не связанные с высотой над варочной поверхностью); тип воздуховода вытяжки, количество колен и оптимальная скорость потока воздуха (CFM), необходимая на основе комбинации этих факторов.Вы можете использовать мой бесплатный онлайн-калькулятор CFM, чтобы определить, что вам нужно, и узнать больше о том, что это означает.

Какова типичная высота установки вытяжки?

Как правило, типичная высота установки вытяжек составляет от 20 до 24 дюймов над варочной панелью для электрических плит и от 24 до 30 дюймов для газовых плит . Обратите внимание, что это общие средние значения, и очень важно просмотреть руководство по установке вытяжки.

Другие факторы, которые следует учитывать

То, что многие не принимают во внимание, — это идеальный рост по отношению к человеку, который, скорее всего, будет готовить. Меньше всего вам понадобится капюшон, который будет мешать вам. Возможно, вы захотите держать его выше уровня глаз и определенно не в таком положении, когда вы бы ударились головой. Это то, что вы, скорее всего, обнаружите после завершения установки, если не будете тщательно продуманы заранее.

Возможно, наиболее важным фактором является CFM или кубический фут в минуту устанавливаемого устройства. В зависимости от мощности вытяжки вы можете установить ее на большем расстоянии или ближе для менее мощных моделей. Не устанавливайте высоту ниже рекомендованной минимальной, поскольку минимальная высота определяется испытаниями на безопасность, а верхний предел основан только на характеристиках.

Установочная высота — это то, о чем нужно подумать как при проектировании кухни, так и при покупке новой вытяжки.Вообще говоря, если вы не забудете выполнить несколько шагов, вы сможете принять обоснованное решение.

1. Покупая вытяжку, погрузитесь в процесс, зная, что вы будете искать вытяжки, разработанные специально для вашей кухонной техники, газовой или электрической. Рекомендации по установке для каждого продукта могут немного отличаться. Сами вытяжки устроены по-разному для газовых или электрических варочных панелей, но ограниченное пространство, основанное на минимальной высоте установки, может ограничить ваши возможности.
2. При планировке кухонных шкафов учитывайте, сколько места вам понадобится для желаемой кухонной вытяжки. Если вы заменяете существующую модель на уже установленные шкафы, узнайте, сколько места у вас есть, прежде чем отправиться за покупками.
3. Учитывайте CFM, необходимый для вашей желаемой высоты. Если вы хотите увеличить расстояние между варочной панелью и нижней частью вытяжки, вам, вероятно, понадобится увеличенный CFM. Некоторые источники рекомендуют добавлять 100 кубических футов в минуту на каждые 3 дюйма сверх максимального рекомендуемого положения.

Всегда рекомендуется следовать инструкциям производителя по установке. Следуя инструкциям по установке, приведенным в руководстве по продукту, вы можете быть уверены, что кухонная вытяжка работает с максимальной эффективностью, на которую она была рассчитана, а также гарантирует, что ваша гарантия не будет аннулирована.

Если по какой-либо причине вы должны отклониться от рекомендуемых инструкций, например, из-за ограничения пространства, или просто потому, что нижняя вытяжка может помешать вам, вам нужно будет тщательно обдумать влияние изменения расстояния.

В лучшем случае установка машины на неправильной высоте уменьшит выгоду, которую вы надеетесь получить, увеличивая вероятность скопления частиц, жира и масла вокруг вашей кухни и окружающих шкафов, а также неспособность удалять запахи, создаваемые как побочные продукты. приготовления. В худшем случае, если вытяжка расположена слишком близко к варочной панели, может возникнуть пожар.

Высота вентиляционной установки может показаться одной из менее важных вещей, которые следует учитывать при планировании кухонной вытяжной / фильтрационной системы, но плохое решение может иметь долгосрочные последствия.На мой взгляд, высота установки вместе с площадью захвата и соответствующей ей глубиной и эффективным CFM является тремя наиболее важными факторами при выборе и установке вытяжек. Также важно иметь воздуховод правильного размера и формы.

Высота вытяжки: некоторые часто задаваемые вопросы

Какова максимальная высота вытяжки?

Не существует установленного максимума в соответствии с законом, каждый производитель предлагает свои собственные для конкретного продукта, и вы должны оставаться в пределах их установленного диапазона.Обычно это до 24 дюймов для электрических плит и 30 дюймов для газовых плит. Поднятие выше этого уровня снижает эффективный CFM и, следовательно, эффективность вашей вытяжки.

Вы можете выпустить воздух из вытяжки?

Да, но не стоит. Выполнение этого приводит к большому количеству поворотов на 90 градусов в непосредственной близости друг от друга, и вы резко увеличиваете CFM, который вам потребуется, чтобы выполнить ту же работу, если бы вентиляция проходила через стену или потолок.

Дополнительная информация

• При определении положения вытяжки высота столешницы не имеет значения, и вам нужно только принять во внимание рекомендованное расстояние от варочной панели (конфорок) до зоны захвата вытяжки.
• Независимо от того, есть ли у вас островная варочная панель с соответствующей островной вытяжкой или настенная плита и настенная вытяжка, или под вытяжкой / вытяжкой шкафа, не имеет значения, когда речь идет о высоте вытяжки.
• Настоятельно рекомендуется, чтобы в вашем воздуховоде не использовался расширяемый воздуховод. Это за годы эксплуатации имеет тенденцию собирать относительно большие отложения масла и смазки, которые могут стать причиной пожара. Обратите внимание, что это не обычное явление, но, безусловно, о нем следует помнить. Кроме того, некоторые строительные нормы и правила требуют, чтобы вы использовали жесткие воздуховоды для вентиляции кухни именно для этой цели.
• Имейте в виду все строительные нормы и правила и требования к системам подпиточного воздуха (требуется для CFM выше 400 в некоторых муниципалитетах).
• Когда машина расположена на оптимальном уровне и спроектирована с хорошей зоной улавливания, а CFM основывается на ваших потребностях в приготовлении пищи и выхлопе, она улавливает капли жира, выхлопной оксид углерода, дым и влагу в виде пара. Это ваша конечная цель. В случае невентилируемой системы угольные фильтры устранят запах и некоторые мелкие частицы.

Как установить вытяжку

Вытяжки являются ценным дополнением к кухне для очистки печей и варочных панелей от дыма и газов.Установив вытяжку, вы можете попрощаться с запотевшим кулинарным жиром или срабатыванием дымовой сигнализации при малейшем намеке на дым.

Кодексы и правила

Если это замена один на один, разрешение в вашем муниципалитете может не потребоваться. Этот тип усовершенствования, часто называемый аналогом аналога для таких приборов, как посудомоечные машины, духовки, туалеты или раковины, может не требовать разрешения в том же месте, если не будут внесены изменения в газ, водопровод или электрические линии.Однако не забудьте сначала проконсультироваться с вашим местным отделом разрешений. Разрешено это или нет, но установка вытяжки всегда будет зависеть от местных строительных норм и правил, а также от любых ограничений ассоциации домовладельцев.

Основы установки вытяжки

Вытяжки размещаются непосредственно над варочной панелью или плитой. Вытяжки имеют большую направленную вниз вытяжку для сбора дыма или пара и вытеснения их из дома с помощью многоскоростного вентилятора через алюминиевый фильтр.Воздуховоды обычно выходят за пределы дома — над уровнем вытяжки — или прямо вверх через крышу.

Советы по эксплуатации и обслуживанию вытяжки

• Мойте металлический фильтр не реже одного раза в месяц в горячей воде с моющим средством. Промойте в холодной воде и дайте ему полностью высохнуть перед повторной установкой.
• Фильтры всегда следует устанавливать в одном направлении. Ищите отпечатанные стрелки или инструкции на фильтре.
• Очистите вытяжку губкой, теплой водой и мягким моющим средством.Никогда не используйте абразивные чистящие средства.
• Большинство вентиляторов вытяжки имеют постоянную смазку и не нуждаются в повторной смазке. Тем не менее, обратитесь к инструкциям, чтобы узнать, требуется ли какая-либо смазка.
• Регулярно очищайте внутреннюю часть воздуховода от жира и другого мусора, который может воспламениться.

Встраиваемые деревянные вытяжные шкафы — Cabinets.com

В последние несколько лет популярность корпусных деревянных вытяжек возросла. Клиенты хотят, чтобы кухонный гарнитур выглядел безупречно, а также имел возможность правильно вентилировать кухонную поверхность.Раньше считалось, что единственный способ получить такой вид — это обратиться к изготовителю шкафа на заказ или использовать сборный блок, который готовится поставщиком шкафа. Оба этих варианта могут быть очень дорогими (более 1500 долларов!). Сегодня все больше и больше клиентов добиваются того же индивидуального внешнего вида, определяя стиль капюшона, который им нравится, и дублируя внешний вид отдельных частей и частей.

Следует иметь в виду, что они требуют дополнительной сборки на месте и модификации стандартных деталей.Тем не менее, благодаря экономии средств многим клиентам комфортно идти по этому маршруту, чтобы добиться такого высококачественного внешнего вида. На сайте Cabinets.com мы всегда рекомендуем вам нанять опытного установщика шкафов. С помощью отделки и молдингов опытный установщик может сделать установку любого шкафа (даже RTA!) Полностью индивидуальной.

Как дизайнер, я постоянно проектирую и консультирую клиентов по созданию встраиваемых деревянных вытяжек в соответствии с их конкретными потребностями. Один элемент, который необходимо проверить, — это технические характеристики прибора для этой плиты или варочной панели.На какой высоте производитель рекомендует устанавливать вентиляцию над варочной поверхностью? Типичный диапазон составляет 24–30 дюймов, но иногда и 36 дюймов с приборами более высокого уровня коммерческого типа. После того, как вы определили высоту установки, учитывайте базовые шкафы и столешницу внизу, а также высоту установки, на которой остановятся соседние шкафы. Например, если вы используете 36-дюймовые верхние шкафы, ваша монтажная высота составляет 90 дюймов. (Пример: 90–36 дюймов основания = 54–30 дюймов зазора до поверхности готовки = 24 дюйма Высота вытяжки.) Отсюда проверьте технические характеристики прибора для глубины вытяжки. Я предпочитаю использовать внешний капюшон глубиной 18 дюймов или 21 дюйм, что обеспечивает свободное пространство для головы вокруг капюшона.

Ниже приведены несколько идей вытяжек, которые я разработал, и краткое описание деталей, используемых для каждой из них:

Cabinets.com предлагает БЕСПЛАТНУЮ услугу по дизайну, поэтому мы будем рады помочь вам спроектировать эту уникальную вытяжку в соответствии с вашими потребностями и декоративным стилем. У нас есть отличная команда дизайнеров с многолетним опытом работы в сфере краснодеревщика, с которыми вы можете работать один на один.Чтобы начать работу, отправьте свой запрос на дизайн уже сегодня! /дизайн.

.
