Схема подключения скважинного насоса для автономного водоснабжения частного дома №9 (полная)

Как подключить погружной скважинный насос?

Итак, Вы приобрели или собираетесь купить погружной скважинный насос и хотите подключить его самостоятельно. Или, у вас уже был подключен скважинный насос для полива и теперь Вы хотите выполнить автоматическое водоснабжение дома.
Эта статья для тех, кто хочет самостоятельно подключить скважинный насос для организации автоматического водоснабжения частного дома или дачи.

Схема подключения скважинного насоса

Погружные скважинные насосы в нашем каталоге

Фитинги и трубы для насосной станции:

Ниппель 1” 01034024, 2 шт
Обратный клапан 1” 01049035, 1 шт + фильтр сетчатый, 1 шт
Труба 32 ПНД 1” 01014138 метраж по требованию
Оголовок скважинный ОГС 113-127/32 03013282, 1 шт
Отвод 32/90 ПНД 01014042, 1 шт
Муфта ПНД с наружн резьбой 01014022, 3 шт
Кран шаровый 1″ вн-вн резьба EUROS 01035023, 1 шт, 3 шт

Адаптер (штуцер) 5 выходов 1″ 03013007, 1 шт
Адаптер (штуцер) 3 выхода 1″ 03013156, 1 шт
Кран шаровый со сгоном 1″ EUROS 01035019, 2 шт
Колба 10ВВ 10″ 1″ для холодной воды 01006032, 1 шт
Подводка внутренняя-наружная 1″ 80 см 01051042, 1 шт
Гидроаккумулятор (расширительный бак) 50 л 01061020, 1 шт
Манометр D63 0-4 бар 1/4″ 01048025, 1 шт
Датчик сухого хода LP/3 03013144, 1 шт
Датчик давления PM5 03013125, 1 шт

Выше приведена типовая схема подключения скважинного насоса для организации автоматического водоснабжения частного дома.

Давайте рассмотрим назначение узлов подключения и процесс запуска насоса.

2. Обратный клапан 1” не дает воде стекать обратно в скважину при отключении насоса. Отсекает крупную фракцию песка и силикатов тем самым предотвращая преждевременный износ насоса.

3. Вам потребуется труба. Безусловным выбором будет полиэтиленовая труба ПНД. Она технологична в использовании и дешева относительно труб из других материалов. ПНД расшифровывается как полиэтилен низкого давления. Очень часто многие думают, что эта труба
рассчитана на низкое давление, и применять ее в бытовых сетях нельзя. На самом деле это не так. Стандартная версия трубы рассчитана на 10 атмосфер. А аббревиатура ПНД говорит лишь о способе изготовления трубы. Трубы, изготовленные по методу ПНД, имеют жесткую структуру, а трубы из
полиэтилена высокого давления ПВД мягкие. Как правило, Вам потребуется труба 32 диаметра. Более точно о диаметре трубы можно сказать после расчетов.

4. Скважинный оголовок. На сегодняшний день оголовки выпускаются в пластиковом, чугунном и стальном формате. Например, стальной или чугунный агрегат обладает достаточной прочностью и способен выдержать порядка 500 кг оборудования для скважины.

Пластиковые оголовки предназначены для нагрузки не более 250 кг.
Скажинные оголовки различаются по диаметрам. Наиболее востребованные — от 110 мм до 160 мм.
Как разобраться в обозначении оголовка? Например, ОС 110-32П.
ОС — оголовок скважины.
110 — диаметр крышки и фланца, в мм. Он подойдет для обсадной трубы на 2-3 мм меньшего диаметра.
32 — диаметр отверстия во фланце и обжимного соединения для установки трубы ПНД, в мм.
П — говорит о том, что оголовок пластиковый. Отсутствие буквы говорит о том, что он изготовлен из металла.
Благодаря оголовку решается сразу несколько вопросов:

Надежно фиксируются насос, кабель, и трубопровод
Осуществляется защита скважины от мусора, осадков и пыли
Снижается риск промерзания скважины

При бурении скважины установка оголовка, как правило, входит в стоимость работ. Однако, можно сэкономить на этом, если установить оголовок своими руками.

Монтаж оголовка на скважине:

Срежьте обсадную трубу так, чтобы она торчала из земли на 10-15 см. Аккуратно промажьте верх трубы солидолом.
Наденьте первый металлический фланец на трубу, прижав его к земле.
Надвиньте резиновое кольцо на фланец.
Во второй фланец проденьте кабель, трубу и трос.
Зафиксируйте трос на карабине и аккуратно опустите насос, удерживая его на тросе.
Когда насос достиг дна, приподнимите насос примерно на 0,5-1 м и зафиксируйте крышку оголовка на обсадной трубе штатными болтами.

5, 6. Для соединения трубы с фасонными частями трубопровода понадобятся обжимные соединениядля трубы. Они могут быть, как бронзовыми, так и пластиковыми. Мы рекомендуем остановиться на пластиковых соединениях. Почему? Они дешевле бронзовых соединений почти в 10 раз. А с точки
зрения функциональности ничем им не уступают. Для типовой схемы подключения потребуются три ПНД муфты 32*1” наружная резьба и один ПНД уголок 32.

Трос из нержавеющей стали для вытягивания насоса из скважины в случае его поломки или профилактики. Обычно берут трос диаметром 3 мм. Для троса обязательно приобретается два зажима.

7. Шаровые краны. Краны служат для того, чтобы отсечь давление от колбы при замене картриджа и при ремонте в бытовой сети.

8. Колба фильтра Big Blue и картридж механической очистки 10мкм защищаютсантехническое оборудование от посторонних частиц.

9, 10. Адаптер на 5 и на 3 выходов для подключения манометра, реле сухого хода и реле давления.

12, 13. Датчики автоматического включения / выключения насоса.
Датчик сухого хода защитит Ваш насос от пуска «в сухую» и предотвратить поломку насоса. Реле сухого хода отключает насос в случае, если в скважине заканчивается вода. Является обязательным элементом. В случае его отсутствия есть вероятность перегрева насоса и выхода его из строя.

Если вода по какой либо причине слилась из системы, то систему необходимо снова заполнить.
Датчик давления обеспечивает включение насоса, если давление в системе упало — пошло потребление воды.

14. Подводка 1” Гигант. Служит для подключения расширительного бака. Устанавливать подводку меньшего диаметра нельзя.

15. Гидроаккамулятор (расширительный бак). Это накопительная емкость, внутри которой находится резиновая мембрана. Использование расширительного бака дает возможность при малом потреблении воды не включать насос, и покрывать потребности в воде за счет жидкости, хранящейся в баке. Это позволяет увеличить срок службы насоса.

Расширительный бак так же позволяет избежать гидроударов.

Как правильно подобрать емкость бака гидроаккамулятора?
Если количество потребителей не превышает 3-х человек, а установленный насос имеет производительность до 2 кубометров в час, рекомендуется брать бак объемом от 20 до 24 л и выше. Если число потребителей от 4 до 8 человек и производительность насоса до 3,5 кубометров в час, устанавливается бак объемом 50 л и выше. Если количество потребителей больше 10 человек и производительность насосного оборудования составляет больше 5 кубометров в час, выбирают бак 100 л и выше.
В любом случае, чем больше емкость бака, тем меньше включений / выключений насоса. Тем более долгий срок он будет служить.
В зависимости от наличия свободного места можно выбрать как горизонтальный, так и вертикальный бак.

Запуск скважинного насоса

1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях заводских установок -1,5 атмосферы (бара) будет вполне достаточно.

2. Откройте любой из бытовых смесителей в верхней точке потребления и включите насос. Дайте поработать насосу до тех пор пока из смесителя не начнет поступать непрерывная струя воды без воздуха. Система полностью заполнена водой.

4. Закройте кран. Пусть насос проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и насос остановится самостоятельно.

Запуск скважинного насоса завершен.
Это система автоматического водоснабжения дома на базе погружного скважинного насоса.

Установка насоса в скважину: схема подключения своими руками

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Схема водоснабжения с скважинным насосом и адаптером.

Водоснабжение из колодца может осуществляться при помощи установки поверхностного насосного оборудования. Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
высокая длительность бесперебойной эксплуатации;
цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

большая глубина осуществления водозабора;
низкая техническая сложность проведения монтажа;
отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
небольшой уровень шума;
длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

место расположения оборудования;
требуемый напор;
коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
величина разницы давления при выключении и включении;
надежность оборудования;
удобство эксплуатации;
стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

габариты;
мощность доступного источника электропитания;
производительность;
стоимость.

Основными техническими критериями скважины:

глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность погружного насоса не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Характеристики погружного насоса

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

глубина;
статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

страховочный трос;
комплект для создания оголовка;
зажимы, изготовленные из нержавейки;
шланг;
труба ПНД;
набор необходимых фитингов;
вентиль, имеющий шаровую конструкцию.

Инструменты для монтажа скважинного насоса

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания глубинного насоса. Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Трубу подключают к системе автономного водоснабжения. Прокладка водопровода от дома до скважины должна осуществляться под землей не меньше 1,5 м в глубину, для того чтобы предотвратить его промерзание зимой.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.

Все про установку скважинного насоса своими руками

Наличие водоснабжения в доме или техническом помещении сегодня уже перестало быть роскошью. Раньше многие жители частных домов могли только мечтать о проведении водопровода прямо внутрь строения.

Сейчас благодаря современным техническим достижением, даже при отсутствии системы централизованного водоснабжения можно сделать свою отдельную скважину и подать воду прямо из нее с помощью специального оборудования – скважинного насоса.

Чтобы правильно установить все технические элементы для водоснабжения необходимо внимательно и в строгой последовательности выполнить следующие действия по обвязке самой скважины. Но в начале надо разобраться в том, что понадобится для этого.

Для установки необходимо

В первую очередь необходимо приобрести специальный скважинный насос. Производительность его выбирается исходя из будущих потребностей по объему расходования воды в процессе пользования. Дополнительно нужно будет обратить внимание на наличие в скважинном насосе обратного клапана. В случае его отсутствия понадобится дополнительная его установка.

Дополнительно для установки скважинного насоса понадобится ПНД труба. Длина трубы должна быть больше глубины самой скважины, чтобы потом не получилось так, что трубы не хватает и нужно будет думать, что тогда делать дальше.

Обязательно страховочный трос соответствующей толщины. Он понадобится для того, что подвесить непосредственно сам скважинный насос. А также с помощью скважинного насоса можно будет извлечь насос обратно из скважины для профилактических, например работ.

А для обеспечения скважинного насоса электричеством отдельно приобретается кабель, длина которого будет достаточна для вывода из самой скважины и подключения в электрическую цепь.

Также понадобится автоматика для того, что бы обеспечить систему водоснабжения необходимым рабочим давлением. Автоматика включает в себя встроенный обратный клапан и реле протока. С ее помощью от пользователя не понадобится никаких дополнительных действий. Будет только необходимо открыть кран и все.

Дополнительно необходимо будет еще приобрести все необходимые соединительные элементы и переходники. Чтобы не получилось так, что из-за одного отсутствующего фитинга пришлось заново ехать в магазин.

Только имея все вышеперечисленное можно приступать к сборке всех элементов.

Важные моменты

При выполнении работ при установке скважинного насоса на каждом этапе соблюдать технику безопасности.

Необходимо использовать специальные рабочие перчатки, которые будут защищать руки от нежелательных повреждений.

При установке скважинного насоса с трубой в скважину желательно использовать сварочные перчатки. Они надежно будут закрывать не только пальцы и ладони, но еще и места рук выше запястья. Так конструкция в собранном виде обладает достаточно большой массой и при случайном проскальзывании в руках возможны глубокие порезы.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин.

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована.

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Проверка проделанной работы

Перед тем как начать опускание всех элементов в скважину необходимо тщательно проверить:

Обратный клапан;
Затяжка фитингов;
Плотность соединения кабеля;
Крепеж троса;
Фиксация троса и кабеля к трубе;
Крепление обратного конца троса на поверхности земли;
Ответный фитинг.

Это необходимо для того, что бы исключить все неполадки и после пробного пуска оборудования получить успешный результат.

В противном случае если проверка элементов была выполнена не должным образом или вообще отсутствовала. А после опускания системы в скважину и ее запуска выяснилось, что есть проблемы. То поднять назад всю конструкцию будет затруднительно, так как она будет дополнительно еще заполнена водой. В этом случае масса может увеличиться в два и более раза.

Желательно пробный запуск провести еще до опускания системы в скважину и в случае обнаружения неполадок их сразу же устранить, пока конструкция находится в зоне досягаемости рук.

Опускание

_{Фото взято с сайта http://kolodec.guru/}

Опускается скважинный насос непосредственно в саму скважину с трубой и кабелем.

Необходимо при опускании всей конструкции обратиться за помощью еще к одному человеку, который будет обеспечивать страховую поддержку. Она может понадобиться, когда глубина скважины более 50 метров. Тогда масса всей конструкции в сборе может оказаться непосильной для одного человека.

Ведь возможна такая ситуация, что сил не хватит, а поддержать будет некому и придется отпустить все в скважину. Что бы этого избежать, необходим помощник.

Помните

Если скважина долгое время не эксплуатировалась. И было принято решение об установке скважинного насоса, то обязательно надо после первого проверочного пуска, до включения элементов во всю водопроводную систему пролить более 200 литров мимо.

Это нужно для того, что бы обновить воду в самой скважине.

Подключение к системе

Производится также в строгой очередности каждого последующего элемента:

Конец троса теперь может быть закреплен к скважинному оголовку, где имеется специальная петля.
При необходимости заводится греющий кабель. Он не даст промерзнуть системе водоснабжения при эксплуатации в холодное время года.
Подключается кабель к автоматике.
Идет соединение с гидроаккумулятором.
Устанавливается фильтрующий элемент и после него уже монтируется запорный кран.

Когда скважина находится непосредственно в доме, то подвальное помещение дома и будет представлять собой кессон, который будет всегда с положительной температурой в любое время года.

Если же кессон находится за пределами помещения, то прокладка трубопровода от самой скважины должна быть произведена на глубине ниже промерзания с использованием герметичного скважинного адаптера. В зависимости от региона России глубина промерзания колеблется от 1,5 до 2 метров в районах крайнего Севера.

Вход в кессон расположенный за пределами помещения должен быть гидроизолирован, так же как и кессон. Это нужно для того, что бы в период весеннего половодья грунтовые воды не попали в саму скважину. Иначе вода из нее может стать не пригодной к эксплуатации.

Итог

Теперь обвязка скважины выполнена в соответствии со всеми требованиями по эксплуатации и установка скважинного насоса прошла успешно. И теперь можно подключаться к водопроводной системе.

И можно теперь спокойно пользоваться водопроводной системой.

При выполнении каждого этапа самое главное не спешить и внимательно проверять каждый элемент.

В случае если нет уверенности в правильности выполненных действий, то стоит обратиться к профессионалам.

Читайте так же:

Погружной насос — установка и подключение погружного насоса для воды

Электрический насос состоит из двух основных частей: электродвигателя и лопастного центробежного насоса. Рабочее колесо вместе с лопастями центробежного насоса заключено в корпус и соединено с валом электродвигателя. Купить погружные насосы, вы можете на нашем сайте.

Источники водоснабжения на личных подсобных участках

В сельской местности и на даче главными источниками водоснабжения все еще остаются колодцы. Воду из них добывают центробежными, вихревыми и электромагнитными насосами, которые могут забирать воду с глубины до 7 м и поднимать ее на высоту до 20 м. Насосы устанавливают как в закрытых колодцах, так и на открытых площадках, помещая их в деревянные ящики, обитые рубероидом или листовым железом.

При вращении рабочего колеса вода, заполняющая насос, под действием центробежной силы выбрасывается из корпуса, выполненного в виде улитки, в напорный трубопровод и подается в резервуар или на раздачу. Во время вращения рабочего колеса во всасывающем патрубке насоса создается вакуум, за счет которого вода непрерывно поступает во всасывающий трубопровод. Насосы центробежного типа могут работать только в том случае, если рабочее колесо, а следовательно, и всасывающий трубопровод заполнены водой. Поэтому, чтобы удержать воду внутри насоса при его остановке, на конце всасывающего трубопровода смонтировано приемное устройство с обратным клапаном. Если насос запускается в работу впервые или после ремонта, то в корпус насоса предварительно заливают воду.

Помимо центробежных насосов, сельское население применяет насосы вибрационного типа. Принцип их действия основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. При сравнительно небольшой потребляемой мощности (250 Вт) и малой массе подача такого насоса достигает 1,5 м3/ч при полном напоре 20 м.

Устройство вибрационных насосов «Малыш», «Струмок», «Родничок»

Принцип действия объемно-инерционных насосов с электромагнитным вибрационным приводом основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. При максимальном напоре до 40 м подача насосов составляет 1,5 м3/ч. Их мощность до 250 Вт.

Электромагнитный бытовой насос «Малыш» предназначен для подъема воды из трубчатых скважин диаметром 100 мм. При работе насос должен быть полностью погружен в воду. Однотипный насос НЭБ-1/20 предназначен для скважин диаметром не менее 200 мм. Эти насосы питаются от однофазной сети напряжением 220 В. Время непрерывной работы до 2 ч с последующим отключением на 15… 20 мин.

Вибрационный электронасос «Родничок» поднимает воду с глубины до 20 м, а «Струмок» — с глубины до 40 м. Насос «Струмок» по своим параметрам не отличается от насоса «Малыш». Мощность насоса «Родничок» 300 Вт, подача 0,5 м3/ч.

Рис. Установка электронасоса «Малыш»: а — в колодце; б — в обсадной трубе; 1 — насос; 2 — связка провода со шлангом; 3 — капроновая подвеска; 4 — пружинная подвеска из резины; 5 — провод; 6 — шланг; 7 — перекладина; 8 — вилка; 9 — кольцо; 10 — обсадная труба.

Подключение электродвигателя к сети

Для подключения электродвигателя к сети подведенные к нему провода или кабели разделывают и присоединяют к выводным концам или контактным винтам в вводной коробке. Электродвигатели некоторых типов имеют коробки для закрепления и ввода кабелей, стальных труб, металлических рукавов и др. Разделывать кабель и заканчивать стальные трубы, гибкие металлические рукава и т. п. за пределами вводных коробок нельзя, так как концы проводов или кабелей в этом случае не будут защищены и могут быть повреждены. Взрывозащищенные электродвигатели подключают к сети, непосредственно вводя в коробку провода или кабель сечением до 25 мм2 с резиновой или бумажной изоляцией. В случае подключения кабелем, сечение которого больше 25 мм2, перед электродвигателем устанавливают специальную переходную коробку, в которой выполняют разделку кабеля. Провода, и кабели с однопроволочными токопроводящими жилами присоединяют к контактным винтам вводной коробки электродвигателя непосредственно (при помощи согнутого на конце жилы кольца), а провода и кабели с многопроволочными жилами снабжают наконечниками, закрепленными на жилах прессовкой или пайкой. Наконечники и кольца надевают на винты вводной коробки и затягивают двумя гайками с шайбами, предварительно убедившись в надежности крепления контактных винтов и правильности установки перемычек, соединяющих обмотки электродвигателя в звезду или треугольник, в зависимости от номинального напряжения электродвигателя и сети. Затем вводную коробку закрывают крышкой или кожухом, чтобы не было случайного прикосновения к незащищенным, хотя и изолированным, проводникам, а также попадание воды и посторонних предметов на них.

Подготовка электродвигателя к пуску

Перед пуском смонтированного электродвигателя проверяют его крепление к основанию, заземление, контакты у выводных зажимов, сопротивления изоляции, смазку, а так-же равномерность воздушного зазора, если конструкция электродвигателя это допускает.

Первый пуск двигателя насоса после монтажа

После монтажа и подготовки к пуску электродвигатель опробуют, т. е. пускают вхолостую, без нагрузки. Цель первого пуска — убедиться в работоспособности двигателя, в исправности его механической части (отсутствии стуков вибраций, задеваний и т. д.) и проверить правильность направления вращения. Пробный пуск выполняют толчком, т. е. электродвигатель включают и сразу же отключают, пока не достигнута номинальная частота вращения. Для изменения направления вращения достаточно поменять местами в вводной коробке две любые подводящие жилы. После первого пробного пуска и устранения замеченных недостатков двигатель пускают на холостую работу в течение 1 ч. В это время проверяют температурный режим двигателя. Обычно температура подшипников качения не превышает ЗО…4О°С, предельно допустимая абсолютная температура их нагрева не более 95°С при температуре окружающего воздуха 35°С. Причинами повышенной вибрации могут явиться слабое закрепление лап, недостаточная жесткость основания, неудовлетворительная работа подшипников. Электродвигатель насоса, проверенный на холостом ходу, после соединения его с технологической машиной опробуют под нагрузкой. Здесь прежде всего проверяют вибрации и нагрев подшипников. В режиме нагрузки вибрация по сравнению с вибрацией холостого хода может увеличиться в результате небаланса или ненадежного крепления технологической машины, неудовлетворительной центровки и плохого состояния соединительных муфт и их деталей (пальцев, сухарников и т. д.). Нагрев подшипников также может повыситься из-за неправильной сшивки ремня, чрезмерно тугой его натяжки, неудовлетворительной центровки и т. п.

Проверка изоляции обмоток электродвигателя насоса

Перед пуском электродвигателя сопротивление изоляции его обмоток по отношению к корпусу измеряют мегаомметром на напряжение 1000 В. Для этого один проводник мегаомметра присоединяют по очереди к каждому зажиму или выводу обмотки, а второй — к корпусу электродвигателя (в незакрашенном месте). Кроме того, если позволяет конструкция выводов, измеряют сопротивление изоляции каждой фазы по отношению к другим фазам. Электродвигатель может быть опробован и пущен в работу, если сопротивление изоляции обмотки статора не меньше 0,5 МОм при температуре окружающего воздуха 1О…ЗО°С. Если сопротивление изоляции меньше 0,5 МОм, то электродвигатель необходимо просушить. При очень малом сопротивлении изоляции следует выяснить причины и дополнительно проверить, не прикасаются ли выводные концы к корпусу.

Рассчет максимального часового расхода воды

Прежде всего нужно определить максимальный суточный расход, л, воды:
Qмакс.сут— aсутQср.сут

Коэффициент суточной неравномерности асут, который для условий сельского хозяйства равен 3, учитывает неравномерность потребления воды на протяжении суток. Так, если принять за 100% количество воды, расходуемой в утренние часы, то днем ее требуется 150%, а ночью — лишь 15…20%. Среднечасовой расход, л, воды:
Qср.ч=Qмакс.сут/24.

Неравномерность потребления воды учитывается и коэффициентом часовой неравномерности. Для животноводческих ферм, где имеются автопоилки, ач = 2,5, а для ферм, не оборудованных автопоилками, ач= 4. Максимальный часовой расход, л, воды:
Qмакс.ч = aчQср.ч

Выбор водоподъемного оборудования

Тип насоса и электродвигатель к нему выбирают в зависимости от характера, глубины, дебита источника и высоты подъема воды, а подачу насоса определяют по максимальному часовому расходу.

Особенности погружных насосов

В погружных насосах электродвигатель — часть рабочей машины. Насос соединяют с электродвигателем через фланец. Вода циркулирует в зазоре между статором и ротором и таким образом охлаждает машину. Эти насосы применяют для подъема воды из артезианских скважин. Схема установки насоса в скважине показана на рисунке.

Рис. Схема установки погружного насоса в артезианской скважине: 1 — электродвигатель; 2 — сетка-фильтр; 3 — насос; 4 — нагнетательный патрубок; 5 — кабель; 6 — нагнетательная труба; 7 — крепление кабеля;8 — опорная труба; 9 — водоразборный трубопровод; 10 — вентиль; 11 — манометр; 12 — ввод кабеля.

Автоматизации водоснабжающих установок

В системе механизированного водоснабжения единственной операцией, которая подлежит автоматизации, является подъем воды. Если автоматизировать работу насосного агрегата, то вся система водоснабжения объекта будет действовать автоматически. Главная задача автоматизации вне зависимости от типа водокачки — согласование работы насоса с режимом потребления воды объектом. При наличии башенной водокачки используют емкость, в которой можно запасать излишек воды, образующийся в системе при снижении потребления ее, и, наоборот, расходовать воду при увеличении потребления. В процессе работы водокачки электродвигатель насоса периодически автоматически включается и выключается. Этими операциями управляют датчики различного типа. Например, на схемах (рис.) показаны способы автоматического управления с использованием поплавковых или электродных датчиков и реле давления.

Рис. Схемы автоматического управления водокачками: а — с использованием поплавкового датчика; б и в — при помощи соответственно электродного датчика и реле давления.

Принцип действия поплавкового датчика

Пустотелый металлический поплавок находится на водной поверхности. При изменении уровня воды поплавок перемещается, замыкая те или иные контакты. Поплавковые датчики отличаются простым устройством. Датчик с обычным поплавком (рис.) применяют в емкостях с большими перепадами между верхним и нижним уровнями воды (при положительной температуре окружающего воздуха). Состоит датчик из поплавка 1, троса 2, шкива 3, противовеса 5, ртутных переключателей 4.

Рис. Поплавковый датчик: 1 — поплавок; 2 — трос; 3 — шкив; 4 — ртутные переключатели; 5 — груз-противовес.

При изменении уровня воды в емкости поплавок перемещается по вертикали. Одновременно перемещается трос, на котором закреплен механизм с двумя ртутными переключателями. При повороте последних ртуть переливается, замыкая или размыкая электрическую цепь электродвигателя. Датчик с качающимся поплавком рассчитан на перепад до 150 мм между верхним и нижним уровнями воды. Его конструкция показана на рисунке. В беспоплавковых контактных датчиках используют принцип изменения электропроводности между контактами. Их применяют при перепаде между верхним и нижним уровнями воды 500 мм. Конструктивно их выполняют пластинчатыми или трубчатыми. Беспоплавковое манометрическое устройство используют в бесшатровых водонапорных башнях. Его действие основано на изменении давления столба воды в баке башни. На рисунке 61 показана конструкция простейшего контактного пластинчатого датчика. На стальной трубе 3 укреплены две пары параллельных пластин 1 и 2 из того же материала, образующих контакты верхнего и нижнего уровней воды.

Рис. Датчик с качающимся поплавком: 1 — поплавок; 2 — ртутный переключатель; 3 — блок; 4 — трос; 5 — груз.

Рис. Пластинчатый контактный датчик: 1 и 2 — пластины; 3 — труба.

Расстояние между контактами выбирают в зависимости от высоты бака и перепада между верхним и нижним уровнями воды. Как показала практика, оптимальное расстояние 500 мм. Когда вода, заполняя бак, достигает верхнего контакта, электрическая цепь управления замыкается и пропускает импульс на отключение электродвигателя насоса. Когда же уровень воды в баке опустится до нижнего контакта, цепь управления, разрывается, электродвигатель включается и приводит насос в действие. В центральных и северных районах страны, где зимой на стенках башен и поверхности воды образуется лед, подобные датчики нуждаются в устройствах обогрева. Такое устройство представляет собой индукционную систему из сердечника с первичной (36 В) и вторичными обмотками, выполненными в виде двух стальных скоб. Под действием силы электрического тока во вторичных обмотках выделяется теплота, которая и обогревает контактную систему. Полезная мощность нагревателя 100 Вт. Даже при температуре окружающего воздуха —50°С нагревательное устройство обеспечивает на контактных пластинах температуру выше нуля. В беспоплавковом манометрическом устройстве (рис.) датчиком служит гидравлический затвор /, который устанавливают внутри бака на высоте 500 мм от дна. К гидравлическому затвору присоединен электроконтактный манометр 3 типа ЭКМ-1. В корпус затвора заливают трансформаторное масло. Столб воды оказывает давление на масло в гидравлическом затворе. Это давление передается чувствительному элементу манометра и вызывает срабатывание соответствующих контактов. При образовании льда в баке устройство продолжает действовать.

Рис. Беспоплавковое манометрическое устройство: 1 — гидравлический затвор; 2 — соединительная труба; 3 — электроконтактный манометр; 4 — контрольный кабель; 5 — нагнетательная труба.

Монтаж скважинного насоса в Тюмени: описание, схема, онлайн-заказ

Всем известно, что человеку жизненно необходима питьевая вода, поэтому для обеспечения её бесперебойной подачи в дом, необходима установка погружного насоса для скважины.

Монтаж скважинного насоса – это сложная и ответственная работа, требующая профессиональных навыков, поэтому он должен выполняться квалифицированными и опытными в этом деле специалистами.

В случае неправильного монтажа насоса или применение некачественных материалов может привести к следующим последствиям:

обрыв водоподъемного оборудования;
преждевременная поломка оборудования;
трудности с демонтажем при замене;

В некоторых случаях застрявший насос приводит к невозможности его извлечения и дальнейшей эксплуатации скважины, в результате приходится бурить новую скважину и с нуля делать её обустройство.

Поэтому лучше доверить установку скважинного насоса квалифицированным специалистам с большим опытом, которые есть у компании «БурВода72». Заказывайте установку в нашей компании по телефону 83452 930-317 или отправьте заявку на сайте и наши специалисты обязательно с вами свяжутся в ближайшее время.

Подготовительные работы

После бурения скважины необходимо провести определённые подготовительные работы и только после выполнять установку насоса в скважину.

Специалисты компании «БурВода72» выполняют следующие подготовительные работы:

очищают скважину от песка и других мелких частиц;
выполняют прокачку скважины водой под высоким давлением;
снимают необходимые замеры и делают расчеты отклонения оси от вертикали.

Каждая скважина имеет свои особенности, поэтому монтаж водяных насосов требует индивидуального подхода со стороны специалистов. Общепринятым во время монтажа является только правило расположения насоса относительно к динамического уровня воды. Лучше всего располагать скважинный насос ниже динамического уровня на 2-3 метра, это обеспечит необходимое охлаждение двигателя во время эксплуатации, а также исключит режим «сухого хода».

Нельзя делать монтаж насоса в скважине, если между его корпусом и обсадной трубой будет расстояние меньше 5 миллиметров по всему размеру скважины. Это может привести к быстрой поломке насоса или даже выходу из строя всей скважины.

Монтаж погружных насосов

Установка водяных насосов сложная задача, поэтому ее следует выполнять профессионалам. Перед началом установочных работ производится осмотр внешнего вида насоса и его подготовка. Особое внимание следует уделить электрическому кабелю, клапану насоса, креплениям и валу.

Во время монтажа насоса необходимо предусмотреть правильную организацию обратного клапана. Он защищает систему от водных ударов.

Чтобы выполнить монтаж погруженных насосов потребуется металлический трос для опускания оборудования в скважину. Крепление к тросу должно быть надежным и правильным, полностью соответствовать инструкциям по установке оборудования. Все модели насосов имеют для этих целей монтажные проушины, состоящие из трех элементов, которые нужно зафиксировать между собой, используя хомутки из пластика или металла. Они должны быть на расстоянии от 1 до 2,5 метров и зафиксированы так, чтобы кабель нигде не провисал.

Насос опускается в скважину очень осторожно. Если он где-то цепляется, то ему аккуратно помогают вращательными движениями троса.

В каждом насосе есть специальный датчик – поплавковый выключатель. Благодаря ему, при резком падении уровня воды происходит автоматическое отключение оборудования.

Пробный пуск скважинного насоса

Очень важным этапом в монтаже насосного оборудования является первый пробный пуск. Его производят с помощью станции автоматического управления. Это позволяет избежать негативных последствий короткого замыкания или перегрузок. С помощью станции производится замер нагрузок на оборудование.

Единственным существенным недостатком скважинных насосов можно назвать сложности во время профилактических и ремонтных работ. Но если монтаж оборудования выполнен верно, то делать их придется нескоро.

Монтаж насоса для скважин – это сложное и кропотливое занятие, которое лучше передать в работу профессионалам нашей компании «Бурвода72», имеющим большой опыт и высокую квалификацию. Мы поможем подобрать качественный насос под вашу скважину и правильно выполним его установку. Наша цена на монтаж насоса в скважину приятно вас удивит! Обращайтесь!

Наша цена на монтаж насоса в скважину приятно вас удивит! Обращайтесь!
Телефон +7 3452 930-317

Схема подключения насоса к скважине

Правильный выбор оборудования для скважины — это обязательное условие для длительной и беспроблемной эксплуатации водозаборного сооружения. Поэтому перед покупкой насоса необходимо убедиться, что его характеристики соответствуют параметрам скважины. При этом рассматриваются статический и динамический уровень воды, производительность скважины и пр.

Но не менее важно и соблюдение правил подключения скважинного насоса. Если на данном этапе будут допущены ошибки, резко снизится эффективность скважины, а также сократится эксплуатационный ресурс оборудования. Предлагаем вам подробнее рассмотреть схему подключения насоса для скважины — это позволит избежать ошибок и продлит срок службы, как устройств, так и водозабора.

Варианты насосных станций

Для решения бытовых задач, связанных с водоснабжением, обычно используют погружные насосы невысокой или средней производительности. Но для промышленного применения они не подходят, поскольку не обладают нужной мощностью. Поэтому при обустройстве скважинного водоснабжения в жилищно-коммунальном хозяйстве, а также на сельхозпредприятиях и промышленных производствах используют насосные станции. При этом важно отметить, что схема подключения насосной станции к скважине несколько иная, по сравнению с бытовым оборудованием.

Отметим, что существует три основных типа водозаборных узлов:

ВЗУ полного цикла. Включает в себя насосное оборудование, станцию водоподготовки, промежуточный пункт хранения, насосную группу второго подъема, водопроводную магистраль до потребителя.
ВЗУ неполного цикла. В этом случае из схемы исключается станция водоподготовки. В остальном состав оборудования водозаборного сооружения остается неизменным.
Мини-ВЗУ неполного цикла. Это максимально простая схема подключения насосной станции водозаборного узла к артезианской скважине и конечному потребителю. В ее состав входит погружной насос, гидроаккумулятор и магистральные сети до точек водоразбора.

Первый вариант обустройства водозаборных узлов оптимален для крупных и средних потребителей, единственным его минусом является высокая стоимость. Поэтому чаще всего используют компромиссный второй вариант. Что же касается третьего типа ВЗУ, то они подходят только для небольших производств, мини-поселков и т.д. Это связано с тем, что максимальная производительность оборудования этого типа составляет 15-30 м3/ч.

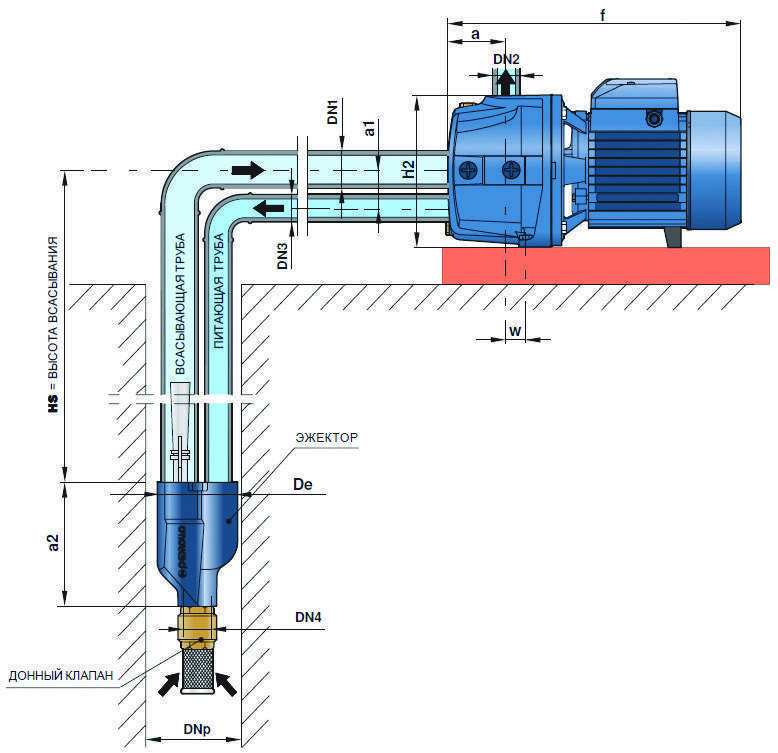

Как подключить насосную станцию к скважине: схема, советы, рекомендации

Если вы внимательно ознакомились с типами ВЗУ, описанными выше, то могли заметить, что различается только наземная часть используемого оборудования. Что же касается погружного насоса, входящего в состав водозаборной станции, то его подключение идентично во всех трех случаях.

На первом этапе следует подготовить комплектующие и арматуру, в том числе кабель, страховочный трос для погружного насосного оборудования, трубы, фитинги, крепежные скобы, переходные муфты, герметики, скважинный оголовок и т.д. После этого можно приступать к непосредственному монтажу насоса, который выполняется в несколько шагов:

Очистка скважины от взвеси песка, глины и других загрязнений. Для этого водозаборное сооружение прокачивают с помощью промышленного дренажного насоса.
Установка обратного клапана, который может быть врезан в напорный патрубок или в трубу. Если выбран второй способ монтажа, следует убедиться, что расстояние между клапаном и патрубком не превышает одного метра.
Шланг подсоединяется к насосу с помощью компрессионного фитинга с забивной втулкой, которая препятствует сжатию трубопровода.
Кабель электропитания насоса помещают в термоусадочную трубу. Это позволяет обеспечить достаточный уровень гидроизоляции.
Стальной или капроновый страховочный трос крепится к проушинам. При этом необходимо сделать небольшой запас длины, чтобы после сборки насос не висел на страховке.
С помощью металлических или пластиковых хомутов шланг, силовой кабель и страховочный трос собираются в единую трассу.
На верхнюю часть обсадной трубы крепится оголовок. Так как основная его задача состоит в герметизации, необходимо использовать уплотнительные кольца.
Если используется схема оборудования скважины и подключения насоса без обустройства кессона, второй конец трубы заводится в помещение насосной станции.
Далее погружной насос опускают в скважину. При этом ни в коем случае нельзя поднимать оборудование за силовой кабель.
После погружения агрегата необходимо выждать 15-20 минут. Это время требуется для полного наполнения оборудования.

На завершающем этапе проводят подключение насоса к наземным составляющим водозаборного узла, а также проверку и наладку всего оборудования. После этого можно приступать к штатной эксплуатации ВЗУ.

Установка скважинного насоса своими руками

Установка скважинного насоса своими руками в скважину или колодец требует ответственного подхода, так как от правильного или неправильного монтажа будет зависть, как качество забираемой воды. К монтажу насоса необходимо подготовиться заранее, подготовив необходимый инструмент и оборудование для погружения.

Если Вам необходимо заказать установку насоса в скважину, Вы всегда можете обратить в нашу компанию «Исток МСК — инженерные системы» по номеру телефона, или оставить заявку на сайте, Вам обязательно перезвонят!

Оставить заявку

Установка насоса в песочную скважину или колодец своими руками.

Перед установкой насоса, своими руками, в скважине или колодце измерьте высоту подъема от поверхности воды до уровня слива и подготовьте шланг подходящей длины.
Лучше использовать шланги из поливинилхлоридного пластика с внутренним диаметром 18-20 мм.
Для подвески насоса нужен капроновый шнур, который выдерживает нагрузку на разрыв, пяти кратно превышающую вес самого насоса.
Нельзя применять в качестве подвески металлический трос или проволоку: при вибрации такой трос может разбить проушины крепления на алюминиевом корпусе насоса и тот свалится в скважину.
Если глубина подвески насоса менее 10 м, то к концу капронового шнура присоединяют дополнительную пружинящую подвеску, которая будет гасить вибрацию насоса. Для пружинящей подвески используют полосы эластичной резины или медицинский жгут.
Закрепив другой конец подвески на перекладине, можно опустить насос в скважину или колодец. При этом он не должен касаться стенок, а до дна должно оставаться не менее 30 см. Глубина погружения в воду — не более маркированной на насосе (2-3 м).
Если насос все же касается стенок скважины, на его корпус необходимо надеть защитное резиновое кольцо.

Установка скважинного насоса своими руками в артезианской скважине.

При обустройстве скважины, перед установкой скважинного насоса необходимо изучить документ выданный буровой бригадой, после бурения. Такой документ называется паспорт на скважину, в нем указанны необходимые нам параметры для подготовки водоподъемной магистрали. Водоподъемная магистраль представляет собой: трубу, электрический кабель питания и трос(необходимой длинны), скважинный оголовок, скважинный насос. Насос крепится к трубе, через обратный клапан и компрессионную муфту, трос монтируется в специальные отверстия, расположенные на корпусе насоса, и фиксируется специальными металлическими хомутами. Далее необходимо спаять кабель питания насоса и электрический кабель магистрали с помощью паяльника и обеспечить герметичную изоляцию с помощью термоусадочной муфты, убедившись, что вода не проникнет в места соединения электрического кабеля. После этого, нужно закрепить кабель и трос к трубе, с помощью пластиковых хомутов таким образом, чтобы кабель имел небольшой провис, относительно длины трубы и троса — это избавит его от излишнего натяжения и предотвратит обрыв провода.

Изучаем паспорт на скважину для определения глубины загрузки скважинного насоса.
В паспорте есть такие показатели, как динамический и статический уровень воды. Эти параметры позволят нам определить правильную глубину загрузки насоса (в большинстве случаев, рекомендованная глубина загрузки скважинного насоса пишется в паспорте). Погружать насос в скважину необходимо на глубину ниже динамического уровня на пять метров, это условие позволит насосу не остаться без воды и сгореть. Хотя, большинство насосов и имеют защиту от сухого хода, но не стоит испытывать судьбу на прочность, особенно, если это стоит немало денег и трудозатрат.
Готовим трассу водоподъемной магистрали для скважины.
К скважинному насосу с помощью резьбовых фитингов крепим обратный клапан, это позволит воде оставаться под давлением при неработающем насосе. К обратному клапану, с помощью компрессионной муфты соединяем трубу ПНД, необходимого нам диаметра (в основном применяют трубы 32 и 40 мм. в диаметре). Далее отрезаем необходимое количество трубы, троса и электрического кабеля (длина должна составлять больше глубины загрузки, по паспорту, на 2-3 метра) и разматываем это вдоль, для удобного скрепления всех элементов. Кабель, как указанно выше, спаиваем с проводом насоса и герметично изолируем с помощью термоусадочной муфты, а трос крепим хомутами к корпусу насоса. На другом конце трассы крепим скважинный оголовок и монтируем к нему трос, кабель пропускаем в специальное технологическое отверстие и фиксируем с помощью имеющегося на оголовке зажима (не забудьте оставить небольшой запас кабеля, чтобы он не перетянулся). Дальше необходимо, с помощью пластиковых хомутов закрепить трос и кабель с трубой ПНД, не забывая про небольшие опуски для электрического кабеля. На этом трасса водоподъемной магистрали готова и можно переходить к погружению насоса в скважину своими руками.
Монтаж насоса в скважину своими руками или с помощью лебедки.
После того, как подготовили скважинный насос к погружению, стоит обратить внимание на общий вес конструкции водоподъемной магистрали, так как он может оказаться большим и погружать насос вручную окажется невозможным, если конструкция весит немного, то с этим справятся 2-3 человека, один из которых должен направлять насос в скважину и регулировать скорость погружения, второй подавать трассу, а третий держать скважинный оголовок, что бы тот не волочился по земле. Погружать скважинный насос необходимо плавными не быстрыми движениями, что бы насос не бился о стенки обсадной трубы и не перетирался кабель питания. После погружения необходимо зафиксировать скважинный оголовок к устью скважины с помощью крепежных болтов и проверить надежность монтажа.
Если вышло так, что конструкция водоподъемной магистрали очень тяжела, то погружение насоса нужно произвести с помощью лебедки или позвать на помощь несколько человек, которые будут страховать направляющего, а при необходимости смогли его подменить.

6 уроков, как делать правильно

Размещено 30 марта 2017 г.

Автор: Стив Максвелл

Обновлено 10 июня 2020 г.

ОБНОВЛЕНО 2 августа 2019 г .: «Как установить погружной насос?» Если вы задаете этот вопрос, то эта статья для вас. Читайте подробности. Насколько я понял, это наиболее полный набор инструкций в Интернете. Я также готов ответить на отдельные вопросы по телефону [адрес электронной почты]

Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают лучшую производительность из всех вариантов бытовых насосов, особенно в колодцах глубиной более двадцати пяти футов.Подводные аппараты никогда не нуждаются в заливке, они бесшумны, они перемещают большую часть воды при заданном количестве потребляемой энергии и развивают более высокое давление воды в доме, чем поршневые или струйные насосы. Однако есть одна загвоздка — установка.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОСМОТРЕТЬ НАСТОЯЩИЙ ПОГРУЖНОЙ НАСОС УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ЗАМЕНА

Когда приходит время установить погружной насос, работа становится более трудной физически, чем любой другой вариант водяной скважины, потому что насос, трубопроводы и провода должны быть опущены на самую глубину углубления колодца. И если этого было недостаточно, несколько неясных деталей установки определяют разницу между пятью годами безотказной работы насоса и двадцатью пятью годами. Вот все, что вам нужно знать, чтобы правильно установить погружной насос. Следуйте этим апробированным методам, и вам не придется выполнять эту хлопотную работу чаще, чем это абсолютно необходимо.

ТЕХНИЧЕСКИЙ СОВЕТ: У вас возникла проблема с качеством воды. Щелкните здесь, чтобы получить объективный некоммерческий обзор технологии фильтрации воды, включая эффективный подход к избавлению от запаха серной воды.

Что такое погружной насос?

Погружные насосы длинные, тонкие, цилиндрические по форме и располагаются на глубине четырех или пяти футов над дном колодца. Обычно при размере 1/2 или 3/4 л.с. для большинства домашних хозяйств подводные аппараты нагнетают воду вверх и в резервуар высокого давления в доме через трубу диаметром 1 дюйм или 1 1/4 дюйма. Провода проходят вниз от поверхности для питания насоса через блок управления, при этом сама водопроводная труба выходит из стенок металлического кожуха колодца ниже линии замерзания, а затем проходит горизонтально в ваше здание.Щелкните изображение слева, чтобы загрузить полную версию типичной системы погружных насосов. Погружные насосы обеспечивают наилучшую производительность в бытовых условиях. Они стоят дороже, чем другие типы насосов, но они бесшумны и не требуют заливки.

Щелкните выше, чтобы загрузить иллюстрацию в высоком разрешении, показывающую все части системы водяных скважин с погружным насосом

Еще одна вещь. . . иногда путают разговоры о «погружных насосах». Помимо погружных водяных насосов, описанных здесь для подачи воды под давлением в ваш дом, термин «погружной насос» также может относиться к погружным насосам для отстойников, предназначенным для поддержания сухости подвалов.Установка водоотливного насоса стоит от 900 до 3000 долларов, и выбор агрегата полностью отличается от выбора погружного насоса для питьевой воды. Нажмите здесь, если вам действительно нужны погружные насосы для отстойников.

Установка погружного насоса Урок № 1: Подъем и опускание насоса

Для замены неисправного погружного насоса используются те же инструменты и методы, что и при установке нового насоса с нуля, за исключением того, что сначала нужно вытащить старый. Уроки, которые вы здесь усвоите, основаны на работе по замене старого насоса, которую я задокументировал в пробуренной скважине высотой 143 фута с металлической обсадной колонной.Это типичная установка, которая позволяет видеть как удаление, так и замену. Независимо от того, поднимаете ли вы подводную лодку или опускаете ее, этот процесс включает в себя две вещи: самодельный инструмент из оцинкованной стальной трубы и обычную арматуру для водозабора, называемую адаптером без ямы.

Представьте себе металлический водопроводный отвод, который раздвигается на две части. Это безжатый адаптер, и вы можете увидеть, как он работает, справа. Половина, показанная в нижней части рисунка (с резиновым уплотнительным кольцом на нем), постоянно монтируется через отверстие, просверленное в боковой части металлической обсадной трубы, и выходит из обсадной колонны ниже линии замерзания.Другая половина адаптера, показанная на рисунке над ним, соединена с черной полиэтиленовой трубой, идущей вниз около дна колодца, где находится насос. Обратите внимание, как нарезан верхний конец безамбарного адаптера? Это позволяет опустить в скважину Т-образный кусок стальной трубной резьбы диаметром 1 1/4 дюйма и ввинтить в безымянный адаптер. Эта деталь является ключевой.

Т-образная рукоятка из оцинкованной трубы зацепляется с безамбарным адаптером в скважине, готовая вытащить насос и трубу из скважины

Во время установки насоса подвижная часть безамбарного адаптера скользит вниз, зацепляясь с неподвижной половиной. фитинга, закрепленного болтами через обсадную трубу колодца, и создавая водонепроницаемое соединение под углом 90º. Снятие насоса и водопровода включает в себя отделение скользящей части безамбарного адаптера вверх и от колодца, и для этого вам понадобится самодельный инструмент. Он состоит из стальной водопроводной трубы с резьбой диаметром 1 1/4 дюйма длиной шесть футов, тройника наверху и двух рукояток. Нижний конец инструмента ввинчивается в отверстие в верхней части безамбарного адаптера, позволяя вытаскивать его и трубу, накачивать и выкачивать из колодца. Вот что происходит на фото выше. На глубоком колодце это тяжелая работа, потому что полиэтиленовая труба заполнена водой.

Установка погружного насоса Урок № 2: Защитите эти провода Износ этого кабеля был вызван раскачиванием погружного насоса внутри обсадной трубы скважины после крутящего момента при запуске.

Вытягивание вышедшего из строя погружного насоса преподает урок, и одной из самых удивительных является причина, по которой многие насосы выходят из строя. Не обязательно, что двигатель выходит из строя (хотя такое, конечно, может случиться). По крайней мере так часто, потому что изоляция на проводах насоса изнашивается из-за движения по внутренней части металлической обсадной трубы.Каждый раз, когда насос останавливается и запускается, когда он свешивается на конце пятидесяти, ста или двухсот футов трубы, вся установка перемещается в ответ на крутящий момент двигателя. Стоп, старт, втирать, втирать. После многих лет таких действий изоляция провода изнашивается, обнажая медь и вызывая короткое замыкание, которое не позволяет насосу работать. На изображении показано, как выглядят типичные изношенные провода в погружном насосе.

Этот резиновый ограничитель крутящего момента предохраняет погружной насос от слишком сильного раскачивания при запуске и останове двигателя.

Другая распространенная проблема также связана с крутящим моментом двигателя. Со временем повторяющееся скручивающее усилие при запуске двигателя может привести к тому, что резьбовые фитинги на верхней части насоса будут закручиваться все туже и туже, оборачивая провода вокруг поли-трубы до тех пор, пока они не порвутся. «Гаситель крутящего момента» — это резиновый аксессуар, который крепится к верхней части погружного насоса, где он встречается с трубой, которая в него ввинчивается. Гаситель крутящего момента прижимает установку к крутящему моменту двигателя при его запуске, предотвращая вращение, перемещение и раскачивание насоса, когда он свешивается с трубы.

Водонепроницаемая термоусадочная трубка применяется к проволоке, питающей погружной насос

И если всего этого недостаточно, существует постоянная опасность коррозии и выхода из строя обжимных соединений проводов во влажной среде колодца. Вот почему я всегда припаиваю любые соединения проводов, которые возникают внутри обсадной трубы, а затем заключаю эти припаянные соединения внутрь самоуплотняющейся термоусадочной трубки. Это то, что вы видите здесь, на фотографии.

Погружные насосы поставляются с завода с непрерывным проводом, прикрепленным к двигателю, но обычно этого недостаточно, чтобы добраться до верха колодца. Часто бывает необходимо наклеить дополнительные провода на установку до того, как насос опустится ниже. И пайка этих соединений имеет смысл. Правильно обжатые разъемы сначала работают нормально, но с годами они подвержены коррозии. На время пайки это быстрая страховка. Даже с паяными соединениями на всякий случай накройте их водонепроницаемыми термоусадочными трубками. Никогда не используйте изоленту, потому что со временем она просто отвалится. Многоступенчатая надежность может просто предотвратить ненужный отказ системы водоснабжения, когда на улице февраль -30º.

Этот новый погружной насос готов снова опускаться в скважину. Труба слева направляет воду из колодца, а меньшая труба справа защищает провода, ведущие к насосу.

Хотя это не обычная практика, я предпочитаю защищать провода погружного насоса внутри участка диаметром 3/4 дюйма. черная полиэтиленовая труба, идущая вдоль основной трубы и привязанная к ней пластиковыми стяжками. Вот что вы здесь видите. Я обнаружил, что вы можете протолкнуть провода насоса через 10 футов трубы без ее коробления.Натяните на провода столько кусков полиуретана диаметром 3/4 дюйма, сколько необходимо для их защиты, пока ваша установка находится на земле, или используйте ленту электрика, чтобы протянуть провод через всю защитную трубу сразу.

Установка погружного насоса Урок № 3: не забудьте обратные клапаны

Обратные клапаны позволяют воде течь только в одном направлении, и, несмотря на их ценность для повышения надежности системы водозаборных скважин, их часто упускают из виду при установке погружных труб. Обратный клапан вставляется во впускную линию и повышает надежность двумя способами. Во-первых, он предотвращает стекание воды обратно в колодец, когда насос не работает. Это устраняет ненужную физическую нагрузку на насос. Во-вторых, обратный клапан обеспечивает немедленный поток воды в бак при запуске насоса. Не пропустите обратный клапан. Лучшие из них имеют внутри лоскут из латуни. При работе они издают легкий щелкающий звук, но пропускают гораздо больший поток воды, чем бесшумные клапаны с пружинным приводом.Установить обратный клапан сразу же после того, как водопроводная труба входит в ваш дом, но прежде чем он достигнет бака давления. Это позволяет обратному клапану выполнять свою работу, а также позволяет ему оставаться доступным для обслуживания и замены.

Установка погружного насоса Урок № 4: Следуйте этим приемам для опускания погружного насоса Использование шлифовального станка для удаления острого заусенца на верхнем крае стальной обсадной трубы скважины

Установка трубы, насоса и проводов в скважину одним целым — тяжелая работа, и есть несколько вещей, которые вы можете сделать, чтобы добиться большего успеха . Первый связан с верхней частью обсадной трубы. Кромка обычно острая из-за того, как обсадная колонна режется на заводе, и стоит потратить несколько минут на шлифовку острого заусенца, чтобы он не повредил вашу трубу. На всякий случай я использую фанерный пончик с закругленным внутренним краем, который находится наверху колодца. Это снижает давление на трубу, что позволяет избежать ее перегиба. Вы можете увидеть фанерное тесто, которое я приготовила ниже.

Этот самодельный пончик из фанеры надевается на обсадную трубу колодца и защищает провода и трубы при их опускании.Обратите внимание на закругленный внутренний край отверстия, имеющий форму, обеспечивающую защиту.

Перед тем, как начать опускать новую установку в колодец, наденьте Т-образную рукоятку на адаптер без ямки и привяжите конец веревки 1/2 дюйма из полиамида к предохранителю. выступ на насосе. Назначьте двух человек, которые будут направлять трубу у устья скважины, а третий — направлять верхний конец трубы и тройник по земле. После соединения двух половин безамбарного адаптера привяжите конец страховочного троса к верхней части внутренней крышки колодца, завершите соединения с проводами, подающими питание на насос, затем закрепите внешнюю крышку колодца поверх всего.Если повезет, пройдет двадцать пять лет, прежде чем вы снова увидите эту обложку. На изображении ниже показано, как должен выглядеть верхний конец колодца после завершения установки погружного насоса.

Практически завершена работа по замене погружного насоса со снятой крышкой. Электрические кабели выходят из колодца, затем снова спускаются по трубопроводу в дом. Страховочный трос, поддерживающий насос, привязан к верхней части обсадной трубы.

Установка погружного насоса Урок № 5: Получение воды в то же время

Никто не знает, когда их скважинный насос перестанет работать, но есть способ временно получить воду для всего вашего дома, пока вы снова вернете свою подводную лодку в рабочее состояние. Пока температура на улице выше нуля, вы можете тащить воду в бак, а затем подключить портативный электрический струйный насос с небольшим напорным баком, чтобы подавать воду обратно в вашу напорную систему через любой внешний кран с помощью садового шланга. Расположение этого крана не имеет значения, так как вся вода, подаваемая в вашу водопроводную систему, будет стекать обратно в напорный бак в доме, а затем оттуда во все другие приспособления. Реле давления на переносном насосе включается или выключается по мере необходимости, когда вода для бытового потребления используется для любого приспособления.Даже при умеренном использовании легко потреблять несколько сотен галлонов воды в день, поэтому будьте готовы регулярно наполнять резервуар. Вы не должны пить воду, обработанную таким образом, но, по крайней мере, это позволяет иметь воду для мытья и туалетов.

Вы когда-нибудь думали об установке ручного насоса в качестве запасного для вашего электрического насоса в том же колодце? Я так и сделал. Щелкните здесь, чтобы узнать, как происходила установка.

Установка погружного насоса Урок № 6: Как сделать водонепроницаемые соединения

Черная полиэтиленовая труба является наиболее распространенной для систем водозабора, но винтовые зажимы сами по себе не обеспечивают надежного соединения на черной полиэтиленовой трубе. Также необходимо нагреть и размягчить трубу пропановой горелкой перед затягиванием винтовых зажимов. Вот что здесь происходит. На всякий случай используйте два зажима на соединение и потратите дополнительные деньги на зажимы из нержавеющей стали. Кроме того, для затягивания зажимов используйте небольшой торцевой ключ или отвертку, а не отвертку.

Для обеспечения надежных соединений на черном полиэтилене необходимо нагреть трубу, чтобы она стала мягкой, и наложить два винтовых зажима на каждое соединение, затягиваемое, пока пластик еще мягкий

Установка погружного насоса Вопросы и ответы

Q: Какой калибр провода используется для подключения скважинного насоса? — JC, по электронной почте

A: провод 14 калибра подходит для подачи питания от вашего дома на стандартную бытовую насосную цепь.Если ваш насос погружной, продается специальный провод, который будет проходить снаружи вашего дома в колодец и к вашему насосу. Сечение этого провода не менее 14. Я не уверен в точном размере, но есть только один вид провода, который продается для ввода в колодец. Он имеет более толстую изоляцию, чем обычно, и представляет собой группу из трех или четырех проводов (в зависимости от типа), свободно скрученных вместе. Это не кабель, а группа проводов.

Компоненты типовой установки с погружным насосом

Вы когда-нибудь смотрели на некоторые части и задавались вопросом: «Кому это место?» или «Как эти части работают вместе?» В установке с погружным насосом есть несколько различных продуктов, которые работают вместе, играя важную роль в общей функции погружного насоса.У некоторых продуктов могут быть более важные роли, но если убрать одну часть, то вы и ваша помпа можете оказаться в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, их роли и то, как они работают вместе. Давайте взглянем.

Компоненты погружного насоса

Погружной насос
Обратный клапан
Адаптеры Easy Tie
Зажимы
Комплекты для термоусадочного соединения
Ограничитель крутящего момента
страховочный трос
Кабель насоса
Защитные ограждения для кабелей
Кабельные стяжки
Бескамерные адаптеры
Вешалки для троса
Крышки колодцев
Вставьте адаптер
Клапаны регулирования расхода
Тройники
Реле давления
Манометры
Предохранительные клапаны
Дренажные клапаны
Шаровые краны
Фильтр осадка

1.Погружной насос

Погружной насос позволяет перекачивать воду с земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки 200 футов или меньше требуется один обратный клапан на выходе насоса и один на поверхности колодца. Для настройки 200 футов и более может потребоваться несколько обратных клапанов.При установке следует учитывать следующие факторы: вес трубопровода, водяного и погружного насоса, потери напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обратными и приёмными клапанами.

3. Адаптеры Easy Tie

Адаптеры для легкой фиксации ввинчиваются в нагнетательный патрубок обратного клапана погружного насоса и вставляются в поли-стоячую трубу. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем присоединен к поли-райзеру.Проушина с отверстием или ушко для троса обеспечивает простое средство для надежного закрепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае выхода из строя трубы. Доступен в бронзе и нержавеющей стали.

4. Зажимы

Зажимы для шлангов предназначены для уплотнения труб из полиэтилена и фитингов с зазубринами, обеспечивая надежное водонепроницаемое уплотнение и устойчивое к отсоединению соединение. Использование хомута из нержавеющей стали класса 300 гарантирует, что хомут прослужит весь срок службы системы для установки в водяных скважинах или там, где требуется максимальная устойчивость к коррозии.Чтобы получить более подробное представление о зажимах, ознакомьтесь с веб-семинаром Профессиональное руководство по зажимам для зубчатых колес.

5. Наборы для термоусадочных соединений

Комплекты для термоусадочного сращивания предназначены для электрических соединений под водой между кабелем насоса и выводами на двигателе насоса. Подключение выполняется путем разрезания кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения стыка из-за истирания при опускании насоса в скважину.Чтобы подробнее рассмотреть комплекты для сварки, загляните в наш блог «Что, черт возьми, такое термоусадочные комплекты?»

6. Гаситель крутящего момента

Гасители крутящего момента

специально разработаны для поддержания центрирования погружного насоса и предотвращения скручивания обсадной колонны скважины. Гасители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно установить на стояк 1 «и 1–1 / 4». Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7.Страховочная веревка

Страховочный трос подсоединяется непосредственно к погружному насосу и закрепляется на устье скважины. Основная функция — предотвратить разделение труб, которое может привести к потере насоса на дне колодца. Страховочный трос также может служить резервным средством, позволяющим установщику вытащить насос из скважины в случае выхода из строя стояка. Перед тем, как повесить насос в колодце, к каждому насосу следует прикрепить страховочный трос. Чтобы узнать о различных типах страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют конденсатора, встроенного в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Чтобы узнать больше о кабеле насоса, ознакомьтесь с нашим постом «Как накачать кабель насоса».

9. Защитные ограждения кабеля

Защитные ограждения для кабелей удерживают вертикальную трубу по центру скважины, чтобы предотвратить повреждение троса насоса. Если кабель насоса не защищен должным образом, изоляция на проводах, питающих насос, может износиться из-за трения о внутреннюю поверхность обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет таких действий изоляция провода истончается, что приводит к короткому замыканию.

10. Кабельные стяжки

Кабельные стяжки используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля.Некоторые нормы требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Загляните в наш блог «Типы кабельных стяжек», чтобы рассмотреть их поближе!

11. Бесконтактные адаптеры

Бескамерные переходники скользящего типа позволяют легко подсоединить стояк от погружного насоса к подземной сливной трубе. Сливная труба передает воду в ваш дом ниже уровня мороза. Резьбовая нарезка на коленчатом патрубке без ямы позволяет подсоединить переходник к подъемной трубе для подъема стояка и насоса в сборе из скважины.Чтобы взглянуть на бесшумные переходники поближе, ознакомьтесь со статьей Slide vs Spoolless Pitless Adapters: В чем разница?

12. Вешалки для веревок

Знаете ли вы, что веревочные подвесы были изобретены Мелом Бошартом и доступны только в Boshart Industries? Тросовые подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной трубе на устье скважины, вместо того, чтобы крепить веревку непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону при извлечении насоса из колодца, если колодец необходимо заменить или отремонтировать.Чтобы узнать больше о страховочных тросах и тросах, ознакомьтесь со всеми типами страховочных тросов.

13. Крышки колодцев

Заглушки предназначены для закрытия верхней части обсадной трубы. Они предотвращают попадание мусора в колодец. Существует множество типов заглушек для колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любого загрязнения. Чтобы узнать больше о различных типах заглушек колодцев и различных материалах, которые они используют, ознакомьтесь с этим сообщением в блоге.

14.Вставьте адаптеры

Вставной адаптер имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на вертикальной трубе из полиуретана рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного вытягивания из вставки. Вы также можете дважды или тройно зажать вставные фитинги, чтобы соединение никогда не соскользнуло. Чтобы подробнее узнать о фитингах с бронзовыми вставками, посетите наш блог «4 особенности, которые нужно искать в фитингах с бронзовыми вставками».

15. Клапаны регулирования расхода

В любой скважинной установке регулятор потока обеспечивает защиту погружного насоса в низкодебитных скважинах. Регуляторы потока позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не допускать его падения ниже погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачки скважины. Вы можете установить регулятор потока в любом месте между погружным насосом и тройником бака на подключении к топливному баку давления, но они могут быть использованы в других местах, а также.Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом, Что, черт возьми, такое управление потоком?

16. Танковые тройники

Тройники для резервуаров — это многопортовые фитинги, разработанные специально для подключения резервуара к водяной системе. Наличие функции многопортового соединения позволяет одному фитингу выполнять работу как восемь или более трубопроводных фитингов. Соединение на ножках идет к резервуару, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводу. После этого вода из насоса может попасть либо в резервуар, либо прямо в водопровод.Чтобы поближе познакомиться с футболками-майками, посетите наш блог Почему не все футболки-майки созданы равными.

17. Реле давления

Реле давления

контролирует работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в водяной системе. Реле давления бывают стандартных, средних и тяжелых моделей, которые работают с широким спектром электрических параметров и номинального давления. Дополнительную информацию о реле давления можно найти в нашем блоге «Как правильно отрегулировать реле давления».

18. Манометры

Манометр позволяет вам легко контролировать, что делает система давления, и подтверждать настройки давления включения и выключения переключателя. Они устанавливаются в одно из двух отверстий для принадлежностей, обращенных вверх, на тройнике бака. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может возникнуть на указателе индикатора из-за вибрации системы. Ознакомьтесь с нашим блогом, Когда выбирать манометр для измерения давления жидкости или сухого вещества для получения дополнительной информации.

19.Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от чрезмерного давления в случае отказа реле давления, позволяя системе продолжать наращивать давление, превышающее предварительно установленное на реле давление. Чрезмерное давление может привести к серьезному отказу водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Ознакомьтесь с предохранительными клапанами здесь.

20. Дренажные клапаны

Дренажный клапан установлен во втором дополнительном порте, обращенном наружу.Сливные клапаны служат средством для отбора проб воды, сбора воды из систем и обеспечивают доступ для слива резервуара и водяной системы, если резервуар высокого давления необходимо заменить. Сливные клапаны также известны как отстойники или сливные клапаны котла.

21. Шаровые краны

Шаровой клапан должен быть установлен на нагнетательной стороне резервуара под давлением, что обеспечивает средство изоляции водопроводно-канализационной системы из системы под давлением воды скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае отказа компонента в водопроводной системе.Дополнительную информацию о шаровых кранах можно найти в нашем блоге «Что такое шаровой кран?»

22. Фильтр осадка

Работа фильтров для отстойки заключается в удалении осадка из воды. Это защищает от попадания отложений в любое водоочистное оборудование, такое как умягчители или водонагреватели. Отсутствие осадка в водоочистном оборудовании увеличивает эффективность и долговечность оборудования. Чтобы получить более подробную информацию о вращающихся фильтрах и разделителях, ознакомьтесь с нашим сообщением «Общие сведения о фильтрах и сепараторах осадка».

Как видите, каждое изделие имеет решающее значение для обеспечения безопасной и успешной установки погружного насоса. При установке погружного насоса используйте этот список, чтобы убедиться, что вы не забыли какие-либо ключевые детали, обеспечивающие безопасность вас и насоса.

Хотите поближе познакомиться со всеми компонентами погружной насосной установки? Ознакомьтесь с электронной книгой «Полное руководство по всем компонентам погружных насосов».

Схема, показывающая конструкцию установки погружных насосов (Sprinkler…

Контекст 1

… центробежные насосы — это насосы, которые устанавливаются полностью под водой, включая двигатель. Существуют два типа скважинных насосов: погружной скважинный насос с погружным двигателем (Рисунок 2) и глубинный насос с сухим двигателем, который соединен с насосом длинным валом (Grundfos, 2004). Длинный вал глубинного насоса является недостатком, поэтому погружные скважинные насосы в основном используются в сельском хозяйстве, поскольку температура забираемой воды невысока, что является одной из областей, где требуется сухой двигатель, чтобы охлаждать ее на поверхности. ….

Контекст 2

… наиболее распространенным типом погружных насосов, которые соответствовали критериям, были 6-дюймовые погружные насосы с мощностью двигателя, увеличивающейся с увеличением глубины. Полный список производителей насосов и их цены для пяти различных регионов доступны в Приложении 2, тогда как на Рисунке 20 приведены средние цены на насосы в пяти регионах / странах. Важно учитывать, что на малых глубинах также используются другие типы насосов (педальный привод, торцевое всасывание), которые дешевле, чем погружные насосы для той же глубины, но требуют либо ручного привода, либо большего обслуживания….

Context 3

… цена насоса увеличивается с увеличением глубины и необходимой мощности насоса (Рисунок 20). Кроме того, цена отличается в разных частях мира. …

Контекст 4

… чтобы понять, как субсидии явно влияют на забор, был проведен анализ чувствительности к субсидиям для стран (Индия и Мексика), где субсидии оказывают существенное влияние, а их значения хорошо описаны в литературе. На Рисунке 22 показаны цены на электроэнергию в центах США / кВтч в мировом масштабе, проиндексированные до 2005 года.В большинстве стран цены на электроэнергию были ниже 20 центов за кВт · ч, причем в странах с низким уровнем электрификации (например, Сомали, Чад и Мали) цены были выше. …

Контекст 5

… цены, отражающие готовность платить за дополнительную единицу воды, были рассчитаны на 2005 год (Рисунок 25). Теневая цена рассчитывалась для всей площади посевных площадей, обеспеченных поверхностными и грунтовыми водами. …

Контекст 6

… и Танзания), где воды не хватает, тогда как в центральной Африке, где выпадение осадков и пополнение запасов грунтовых вод является значительным, теневых цен не существует.На рисунке 26 показана территория, на которой возможен забор подземных вод на основании следующих критериев: …

Контекст 7

… подчеркивает тот факт, что более половины посевных площадей было исключено из нашего анализа в основном потому, что низких скоростей подпитки в засушливых и полузасушливых регионах. Осуществимость забора в районе не дает указаний на то, сколько воды доступно для забора, которое было определено для зон, где забор подземных вод возможен (Рисунок 26), исходя из разницы в пополнении (Рисунок 8) и существующем заборе (Рисунок 18).На Рисунке 27 показана глобальная карта доступной воды, а на Рисунке 28 показано распределение по площади посевных площадей. …

Контекст 8

… возможность забора на территории не дает указаний на то, сколько воды доступно для забора, которое было определено для зон, где забор подземных вод возможен (Рисунок 26) отличие подпитки (Рисунок 8) от существующих абстракций (Рисунок 18). На Рисунке 27 показана глобальная карта доступной воды, а на Рисунке 28 показано распределение по площади посевных площадей.Мы видим, что значительный объем воды будет доступен для забора в тропиках из-за высокой скорости пополнения запасов. …

Контекст 9

… возможность забора на территории не дает указания на то, сколько воды доступно для забора, которое было определено для зон, где забор подземных вод возможен (Рисунок 26) отличие подпитки (Рисунок 8) от существующих абстракций (Рисунок 18). На Рисунке 27 показана глобальная карта доступной воды, а на Рисунке 28 показано распределение по площади посевных площадей.Мы видим, что значительный объем воды будет доступен для забора в тропиках из-за высокой скорости пополнения запасов. …

Контекст 10

… в следующем разделе обсуждается размер применимых участков водозабора в связи с потенциалом увеличения урожайности при орошении и типом водоносного горизонта, который в значительной степени определяет потенциал развития подземных вод. На Рисунке 29 показаны теневые цены там, где возможен забор подземных вод. Из 727 млн га, где возможен забор подземных вод, только в 248 млн га вода является ограничивающим фактором, что отражается в существовании теневой цены за воду, которая является индикатором нехватки воды….

Контекст 11

… площадь мала по сравнению с общей возможной площадью из-за того, что мы решили анализировать только те области, где возможен устойчивый забор, отбирая участки, где подпитка подземных вод очень низкая , районы, где ведется добыча невозобновляемых подземных вод (регион MENA) и где подземные воды уже истощены (равнина Северного Китая, Северная и Южная Индия, Центральная часть США). Эти районы также совпадают с высокими теневыми ценами (Рисунок 25), поскольку доступность воды ограничена.Другой причиной является недооценка областей питания подземных вод в северных и южных широтах, как мы видим на Рисунке 8, что подвергает эти области очень низким темпам подпитки, которые были устранены с ограничением подпитки 20 мм вместе с засушливыми регионами. …

Контекст 12

… тип водоносного горизонта и его свойства определяют легкость доступа к подземным водам, их качество, скорость пополнения и приток, которые являются очень важными и ограничивающими факторами при заборе подземных вод.На рисунке 32 показано распределение посевных площадей в миллионах гектаров, где возможен забор, в зависимости от типа водоносного горизонта, показанного на рисунке 24. Большая часть площади расположена в местных и неглубоких водоносных горизонтах, за которыми следуют водоносные горизонты в основном бассейне подземных вод и водоносные горизонты в сложных гидрогеологических структурах с объяснение каждого дано в разделе 2.5. …

Контекст 13

Контекст 14

… Чад и Мали, высокие затраты на водозабор в северных частях связаны с пустыней Сахара, которая имеет глубокий уровень грунтовых вод, тогда как затраты снижаются в южных частях из-за менее глубоких столы грунтовых вод.Напротив, высокие затраты на забор в Сомали вызваны высокими ценами на электроэнергию (Рисунок 22). В целом, на большинстве территорий затраты на забор составляет от 2 до 5 центов США / м 3, причем различия вызваны в основном глубиной откачки, как это видно в США, где восточная часть имеет более низкие затраты на забор, чем западная часть, где глубина закачки выше (Рисунок 23). …

Контекст 15

… напротив, высокие затраты на забор воды в Сомали вызваны высокими ценами на электроэнергию (Рисунок 22).В целом, на большинстве территорий затраты на забор составляет от 2 до 5 центов США / м 3, причем различия вызваны в основном глубиной откачки, как это видно в США, где восточная часть имеет более низкие затраты на забор, чем западная часть, где глубина закачки выше (Рисунок 23). На Рисунке 34 показана общая площадь возделываемых земель в различных диапазонах цен на отвод. …

Контекст 16

… соотношение выгод и затрат (Рисунок 36) было рассчитано путем деления теневых цен (Рисунок 25) и затрат на забор подземных вод для трех сценариев с затратами на установку 50 долларов США / м , 100 $ / м и 200 $ / м (Рисунок 33) для районов, где возможен забор подземных вод (Рисунок 26).Значения выше 1 показывают районы, где орошение выгодно, тогда как значения меньше 1 показывают, что затраты на забор выше, чем стоимость сельскохозяйственного производства, которое может быть достигнуто за счет забора воды. …

Контекст 17

Контекст 18

… ставки пополнения использовались только для определения областей применимости, тогда как входные данные о доступности воды для модели MAgPIE оставались неизменными. В Приложении 4 указаны нормы пополнения, применимые районы истощения и забора подземных вод, определенные с помощью WaterGAP, тогда как на Рисунке 41 показано соотношение выгод и затрат (для стоимости установки 100 долларов США / м) с сопоставлением по площади с результатами, полученными на основе показателей пополнения LPJmL показано на рисунке 42, для разных регионов….

Контекст 19

… показывает самый высокий потенциал орошения грунтовыми водами в нашем анализе (~ 50 млн га) и не показывает большой чувствительности к затратам на установку (Рисунок 38), что свидетельствует о том, что теневые цены были в достаточной степени высокий (Рисунок 25), на который не повлияет увеличение затрат на установку. Теневая цена на воду в этих частях может быть связана с высокой урожайностью и высокими производственными затратами в регионе. …

Контекст 20

…. наш анализ, Северная Америка и особенно восточная часть США, показали высокий потенциал орошения грунтовыми водами (~ 43,4 млн га), при этом большая часть территории имеет соотношение выгод и затрат> 1, а большая часть — соотношение выгод и затрат> 2. Это было вызвано высокими теневыми ценами, которые были хотя и ниже, чем в Центральных равнинах и в западных штатах (Рисунок 25), но все же выше, чем во многих других частях мира. Водоносные горизонты в этом регионе в основном характеризуются сложными гидрогеологическими структурами и карбонатными водоносными горизонтами, как показано на Рисунке 24….

Context 21

… был обусловлен высокими теневыми ценами, которые были хотя и ниже, чем в Центральных равнинах и западных штатах (рис. 25), но все же выше, чем во многих других частях мира. Водоносные горизонты в этом регионе в основном характеризуются сложными гидрогеологическими структурами и карбонатными водоносными горизонтами, как показано на Рисунке 24. Многие из этих комплексов гидрогеологических структур состоят из водоносных горизонтов песчаника с низким или умеренным выходом грунтовых вод (гидравлической проводимостью), но потому что они Эти водоносные горизонты простираются на больших территориях и обеспечивают большое количество воды (ЮНЕСКО, 2004 г.)….

Контекст 22

… это три основные причины; во-первых, основные районы забора подземных вод в Индии (северо-западная часть и южный полуостров), Китая (Северо-Китайская равнина), Пакистана (северо-восточная часть) уже чрезмерно извлечены и истощены (Рисунок 19), и поэтому они были снято с анализов. Во-вторых, подпитка была низкой (рис. 8) в более высоких широтах, что исключило из анализа большую часть территории Китая, где существует теневая цена за воду (рис. 25).В-третьих, очень низкие теневые цены на воду в некоторых частях Индии, где забор подземных вод все еще возможен, но соотношение выгод и затрат меньше единицы. …

Контекст 23

… Латинская Америка, Мексика — страна, где использование подземных вод для орошения является самым высоким (Рисунок 15), и это даже привело к истощению грунтовых вод во многих частях (Рисунок 19). Несмотря на широкое использование подземных вод и засушливый климат, соотношение выгод и затрат в нашем анализе в Мексике очень низкое, что можно объяснить как очень низкими теневыми ценами (Рисунок 25), так и сравнительно более высокими ценами на водозабор (Рисунок 33) из-за глубокого залегания грунтовых вод ( Рисунок 23).В Мексике, как и в Индии, большую роль играют субсидии на электроэнергию для насосных станций, при этом цены на сельскохозяйственную продукцию самые низкие, а чистая субсидия оценивается в 6 миллиардов долларов США в год (CEE / ITESM, 2006). …

Контекст 24

Установка скважины на водопроводе

После того, как начальное участие сообщества и обучение завершены, и все взносы сообщества собраны, пора доставить буровое оборудование на место, чтобы начать бурение.

В большинстве стран, прежде чем вам разрешат бурить ямы в земле, вам необходимо пройти обследование у геолога.В случае водяной скважины гидрогеолог проводит съемку, которая показывает типы горных пород, которые можно найти, когда буровая установка бурится в земле. Они также отмечают конкретные места, где у команды будет больше шансов найти хороший запас воды.

Как только это будет сделано, обычно необходимо получить разрешение от правительства, которое часто бывает в форме разрешения на бурение. Только после того, как эти последние шаги будут выполнены, команда будет готова к работе.

Процесс обследования и выдачи разрешений может показаться обременительным, и в некоторых случаях это действительно так.Но это также хорошая возможность взаимодействовать с местными властями, чтобы гарантировать, что все — от деревни до буровой бригады до местных политиков — были на одной волне. По мере того, как растет доверие, в дополнение к безопасной воде может течь и много хорошего.

Бурение скважины

Бурение скважин можно производить несколькими способами с использованием разных станков. В нашем случае мы расскажем, каково использовать метод, называемый «бурение с роторным буровым насосом», в качестве примера.

Не вдаваясь в это слишком «глубоко» (извините!), При бурении с роторным буровым насосом в землю вдавливают вращающуюся буровую головку и добавляют больше «штоков» на бурильную трубу по мере того, как вы углубляетесь.Вода промывается через штоки и выходит через сверло на дне отверстия, когда буровая головка вращается и режет. Эта вода была смешана с веществом, которое делает ее густой и вязкой. Когда вода выходит из верхней части отверстия, она уносит с собой все куски породы и почвы, которые были разбиты буровым долотом. Чтобы этот процесс работал, вам необходимо иметь поблизости хороший источник воды, потому что по мере того, как вы углубляетесь, вам требуется все больше и больше воды, чтобы убедиться, что она вытащит кусочки наверх.

После того, как ствол скважины был обсажен (футеровка, предотвращающая обрушение ствола) пластиковой 6-дюймовой полихлорвиниловой трубой, в скважину засыпается гравий. Это должно покрывать «экранированную» внешнюю часть корпуса. Экран состоит из множества прорезей, прорезанных в корпусе, чтобы вода могла проходить через корпус, чтобы ее можно было накачать внутрь. Гравий действует как фильтр и останавливает любые крупные частицы грязи, попадающие в колодец из окружающей породы и почвы наверху.

Верхние три метра ствола скважины необходимо загерметизировать, чтобы предотвратить попадание загрязнения в водопровод с поверхности.Для этого между обсадной колонной и краем скважины заливается бетон.

Оттуда землю вокруг ямы нужно выкопать примерно на фут и утрамбовать щебень или кирпичи на глубину около шести дюймов. Пришло время перемешать бетон и создать круглую платформу вокруг колодца. Бетону требуется около 10 дней для затвердевания.

Наконец, необходимо установить ручной насос. Наши партнеры используют ручные насосы Afridev, потому что они доступны на местном рынке и за многие годы доказали свою надежность и практичность.Вниз по пластиковому кожуху установлена «восходящая магистраль». Это трубка гораздо меньшего размера, около 1 1/2 дюйма в диаметре. Внизу трубки установлен клапан, который, перемещаясь вверх и вниз под действием ручки на поверхность, равномерно втягивает воду вверх по трубке. Этот клапан прикреплен «штоками» к корпусу насоса и ручке на поверхности. После того, как корпус насоса прикреплен, установка завершена. Вода течет.

«Предыдущий шаг: Общественное образование | Следующий этап: сдача скважины »

Основные инструкции по установке погружного насоса

Это основные инструкции для использования только в качестве руководства.Существуют разные методы установки проточных насосов.
Перед установкой бурового насоса убедитесь, что у вас правильный насос для работы.

Установка насоса в ствол

Существует множество различных способов установки погружных насосов (также называемых глубинными насосами).

Вот один из способов установки насоса:

Соедините (соедините) кабель от двигателя бурового насоса с подводным электрическим отводным кабелем. См. Раздел ниже, посвященный сращиванию кабеля.Для соединения двух кабелей вам понадобится комплект для сращивания.

Пропустите другой конец подводного электрического кабеля через отверстие в крышке отверстия и закрепите.
Проложите насос с кабелем по земле от верха отверстия так, чтобы насос находился на конце отверстия.
Проложите трубу и заблокируйте ее концы, чтобы камни, грязь или гравий не попали в концы трубы. Проложите трубу по земле рядом с электрическим кабелем и насосом.Очень важно, чтобы вы не перегибали и не сгибали поли (при использовании трубы из полимера), так как это может привести к последующему разделению поли.
Установите кожух (при необходимости). См. Раздел ниже, посвященный кожуху бурового насоса.
Подсоедините насос к трубе с помощью подходящего фитинга.
Подсоедините заглушку к отверстию на другом конце трубы, используя трубный фитинг соответствующего номинала.

Убедитесь, что в линию включен обратный клапан хорошего качества.
Положите датчики уровня воды (при необходимости) рядом с трубой.
Прикрепите щупы и электрический кабель к трубе через каждые 3 метра, чтобы предотвратить перекручивание кабеля. Используйте прочную ленту, например изоленту. Этот шаг будет другим при использовании подъемной трубы Flexibore.
Присоедините к насосу опорный трос из нержавеющей стали.

Обратитесь к разделу ниже на Stainless Steel Cable поддержки. Если вы используете гибкую вертикальную трубу, вам не понадобится SS-кабель.
Теперь вы должны увидеть соединенные вместе и разложенные на земле стояк, электрический кабель и датчики уровня, скрепленные вместе. Рядом с ними проложен страховочный трос, не привязанный к стояку.
Убедитесь, что опорный трос из нержавеющей стали надежно подсоединен к крышке отверстия или верхней части отверстия, так как он будет поддерживать насос, чтобы вы не потеряли его в отверстии.

Связку насоса, трубы, кабеля, зондов и безопасного кабеля теперь можно осторожно опустить в отверстие, стараясь не порезать и не натереть изоляцию кабеля на корпусе отверстия.
Медленно опустите насос в отверстие, используя опорный трос, без усилия на необходимую глубину. Здесь можно использовать установочный ролик, чтобы облегчить работу. В отчете о диаметре скважины обычно указывается рекомендуемая «глубина установки насоса». При опускании в отверстие убедитесь, что полиуретан совсем не изгибается, так как это может привести к расколу полимера позже, когда он окажется под давлением.
Не устанавливайте буровой насос на дно отверстия. Насос должен располагаться на рекомендованной «глубине насосной установки» в отчете о стволе или чуть выше пазов в корпусе.Свяжитесь со своим бурильщиком, если вы не уверены в глубине насосной установки.
Потяните за опорный кабель насоса для растачивания отверстий так, чтобы вес насоса приходился на кабель, а затем закрепите его.
Подключите погружной кабель к соответствующему устройству управления / пуску, если оно есть.

Запуск насоса

Частично дросселируйте насос и дайте ему поработать, пока вода не очистится от песка или каких-либо примесей. Постепенно открывайте дроссельную заслонку (задвижку), пока манометр не покажет необходимое рабочее давление.Если манометр продолжает опускаться после установки клапана, уровень воды в отверстии падает. Далее закрывайте клапан, пока манометр не покажет стабильное рабочее давление. Если пропускная способность канала ненадежна, следует использовать реле потока с таймером или датчики в отверстии для защиты насоса от работы всухую.

Защитный кожух насоса

Если насос устанавливается ниже уровня впуска воды (прорези в расточном корпусе), следует использовать кожух насоса. Кожух также следует использовать в:

Каскад отверстий
Отверстия с малой податливостью
Верхние загрузочные отверстия
Если вы используете насос с внутренним диаметром 4 дюйма и диаметр корпуса превышает 5 дюймов
Если насос дросселируется более чем на 25% от номинального расхода
Если положение пазов в корпусе неизвестно
Если насос устанавливается на плотине или реке
Если насос должен быть установлен ниже производственного уровня ствола

Кожухи насоса устанавливаются поверх корпуса насоса и двигателя.Кожух защищает насос от повреждений падающим песком и гарантирует, что поток воды, проходящий мимо двигателя, достаточен для достижения надлежащего охлаждения двигателя. Отсутствие кожуха может привести к остановке двигателя и выходу его из строя. Кожух насоса можно легко изготовить из трубы ПВХ в сочетании с переходником кожуха.

Соединитель кабеля

После первой проверки сечения электрического кабеля на пригодность приступайте к сращиванию кабеля. Это очень важный шаг, и следует соблюдать крайнюю осторожность.

На трехфазных насосах проверьте направление вращения перед установкой насоса в отверстие. Насос должен вращаться против часовой стрелки, если смотреть на него сверху вниз. Если направление неправильное, поменяйте местами любые 2 вывода на клеммной коробке. Для герметизации подводных стыков необходимо использовать надлежащую термоусадку со смолой. Здесь мы продаем «комплекты для сращивания».

Все системы должны быть правильно заземлены. Вся проводка должна соответствовать национальным и местным нормам и правилам и выполняться квалифицированным электриком.

Опорный трос из нержавеющей стали

Ни в коем случае не допускайте, чтобы вес насоса поддерживался электрическим кабелем или стояком. Для поддержки насоса всегда должен быть установлен предохранительный трос из нержавеющей стали. Для подсоединения безопасного кабеля к обозначенному отверстию в верхней части бурового насоса часто используется пара прочных седел / захватов. Опорный кабель должен быть прикреплен к фитингу устья скважины / ствола скважины, который, в свою очередь, должен иметь возможность переносить вес на бетонную площадку вокруг верхней части обсадной колонны.Опорный трос из нержавеющей стали необходим для обеспечения страховки на случай тех неприятных моментов, когда метрическая полиэтиленовая труба ломается или расшатывается в фитингах. Он используется для подъема насоса в отверстие и из него, а также для поддержки насоса в отверстии, чтобы не было нагрузки насоса на электрический кабель или поднимающуюся магистраль.

Полиэтиленовые трубы класса

Труба для подачи воды должна иметь достаточное номинальное давление и диаметр, чтобы выдерживать нагрузки давления, и при этом обеспечивать адекватный расход без ограничения потерь на трение.Все фитинги труб должны иметь такое же или более высокое номинальное давление, что и восходящая магистраль. Очень важно проверить номинальное давление трубы и убедиться, что оно совместимо с рабочим давлением насоса. Если вы принесете детали насоса вместе с глубиной, на которой вы устанавливаете насос, и требуемым рабочим давлением насоса в свой магазин для орошения, они сообщат вам, какой именно размер трубы нужно получить. Альтернативой использованию полиэтиленовых труб является плоская гибкая стояковая труба.

Существует множество вариантов следующего метода установки проточного насоса.Я включил эти инструкции в качестве общего руководства. Если у вас есть собственный метод и есть фотографии или видео, которые вы хотите, чтобы я разместил на этом сайте, свяжитесь со мной.

Все аксессуары, необходимые для установки бурового насоса, перечислены на моей странице «Принадлежности для бурового насоса».

Схемы подключения погружного скважинного насоса

Замена погружного водяного насоса может быть простой задачей, но перед тем, как вытащить этот насос из земли, вам необходимо безопасно оценить, какой тип системы уже существует.Тогда вы готовы начать процесс замены всего и правильного подключения проводов.

Пуск на панели выключателя

Схема подключения главного выключателя должна быть написана от руки внутри панели передней двери. Используйте это руководство, чтобы узнать, какой контур является вашим погружным насосом, и выключите его. Теперь посмотрите, занимает ли выключатель два или одно место выключателя. Два отсека — это система на 220 вольт, а одна — на 110 вольт. Это важно при заказе сменного насоса.

Статьи по Теме

Определите количество проводов

Погружной насос может быть двух- или трехпроводным, независимо от напряжения, поступающего с панели, поэтому начните с насоса и следуйте по трубопроводу обратно. Если кабелепровод входит в блок управления перед тем, как перейти к реле давления воды, скорее всего, у вас трехпроводной насос. Если он идет прямо к реле давления, это двухпроводной. Третий провод подсоединяется к пусковому конденсатору внутри блока управления, потому что более крупным двигателям требуется помощь при первом запуске.

Проверить напряжение

Даже если выключатель выключен, проверьте цепь с помощью вольтметра. Если у вас нет счетчика, вы можете запустить воду, чтобы увидеть, включается ли насос, но лучше всего использовать счетчик.

Проверьте наличие питания на реле давления, которое обычно находится рядом с основанием резервуара для воды и прикреплено к водопроводным трубам. Проверьте обе стороны переключателя, чтобы подтвердить нулевое напряжение, и вы готовы снять насос.

Замена двухпроводного насоса

Схемы двух- и трехпроводных насосов можно загрузить с помощью Adobe.Для замены двухпроводного насоса:

После определения нулевого напряжения отсоедините провода двигателя непосредственно от коробки реле давления, M1 и M2.
Зеленый провод заземления также должен быть подключен к коробке и заземлению, идущему от панели.
Отсоедините провода насоса и привяжите прочный легкий шнур к проводам насоса, прежде чем протягивать их через кабелепровод. Это значительно упростит протягивание проводов нового насоса.

Замена трехпроводного насоса

Для замены и повторного подключения трехпроводного насоса:

Установите на место крышку реле давления после проверки нулевого напряжения и переместите к блоку управления насосом дальше по потоку.
Откройте крышку. В большинстве прямоугольников будут отображаться только условные обозначения (Y, R, B, L1, L2), обозначающие расположение насоса и входящего провода, но они, возможно, потускнели. Другая проводка и конденсатор накачки, вероятно, будут скрыты, поэтому сделайте снимок на свой телефон, чтобы запомнить, какого цвета и куда идет провод.
Проверьте провода от вашего нового насоса, чтобы убедиться, что цвета совпадают со старым, и затем вы готовы к отключению.
С помощью отвертки ослабьте красные (R), желтые (Y) и черные (B) наконечники клемм насоса и отсоедините зеленое заземление от коробки.
Привяжите к проводам прочную легкую веревку и протяните их через кабелепровод.
Используйте шнур, чтобы потянуть провода нового насоса назад и ваше изображение, чтобы подсоединить новый насос.

Иностранные трехпроводные насосы могут иметь цвета проводов, отличные от стандарта США, чаще всего черный / синий / коричневый. В данном случае это будет насос 220 В с черным проводом, подключенным к R, синим проводом, подключенным к Y, и коричневым проводом, подключенным к B.

Изучите себя перед наймом профессионала

Фотографии и советы помогут оценить и диагностировать практически любую проблему; Конечно, если вы сомневаетесь в своей способности выполнять сантехнические и электромонтажные работы, звоните квалифицированному специалисту.Знание своего дома — лучшая инвестиция, потому что, когда вам понадобится опытная помощь, вам могут продать дополнительные предметы, которые не нужны. Использование диаграмм может помочь вам следить за работой профессионала как образованного домовладельца.

% PDF-1.4 % 286 0 объект > эндобдж xref 286 299 0000000016 00000 н. 0000007037 00000 п. 0000007122 00000 н. 0000007313 00000 н. 0000009858 00000 н. 0000010380 00000 п. 0000010841 00000 п. 0000011353 00000 п. 0000011478 00000 п. 0000011908 00000 п. 0000012311 00000 п. 0000012348 00000 п. 0000012396 00000 п. 0000012444 00000 п. 0000012492 00000 п. 0000012540 00000 п. 0000012587 00000 п. 0000012635 00000 п. 0000012683 00000 п. 0000012731 00000 п. 0000012779 00000 п. 0000012827 00000 п. 0000012875 00000 п. 0000012923 00000 п. 0000012971 00000 п. 0000013019 00000 п. 0000013067 00000 п. 0000013115 00000 п. 0000013163 00000 п. 0000013211 00000 п. 0000013258 00000 п. 0000013306 00000 п. 0000013354 00000 п. 0000013402 00000 п. 0000013450 00000 п. 0000013498 00000 п. 0000013546 00000 п. 0000013594 00000 п. 0000013641 00000 п. 0000013689 00000 п. 0000013737 00000 п. 0000013785 00000 п. 0000013833 00000 п. 0000013881 00000 п. 0000013929 00000 п. 0000013977 00000 п. 0000014024 00000 п. 0000014071 00000 п. 0000014118 00000 п. 0000014166 00000 п. 0000014214 00000 п. 0000014262 00000 п. 0000014310 00000 п. 0000014358 00000 п. 0000014406 00000 п. 0000014454 00000 п. 0000014502 00000 п. 0000014550 00000 п. 0000014597 00000 п. 0000014645 00000 п. 0000014693 00000 п. 0000014741 00000 п. 0000014789 00000 п. 0000014837 00000 п. 0000014885 00000 п. 0000014933 00000 п. 0000014981 00000 п. 0000015029 00000 п. 0000015077 00000 п. 0000015125 00000 п. 0000015173 00000 п. 0000015221 00000 п. 0000015269 00000 п. 0000015316 00000 п. 0000015364 00000 п. 0000015412 00000 п. 0000015460 00000 п. 0000015508 00000 п. 0000015556 00000 п. 0000015604 00000 п. 0000015651 00000 п. 0000015699 00000 п. 0000015746 00000 п. 0000015794 00000 п. 0000015842 00000 п. 0000015890 00000 н. 0000015938 00000 п. 0000015986 00000 п. 0000016034 00000 п. 0000016082 00000 п. 0000016130 00000 п. 0000016178 00000 п. 0000016226 00000 п. 0000016274 00000 п. 0000016322 00000 п. 0000016566 00000 п. 0000016816 00000 п. 0000016894 00000 п. 0000017123 00000 п. 0000017346 00000 п. 0000017586 00000 п. 0000017849 00000 п. 0000025313 00000 п. 0000029960 00000 н. 0000035598 00000 п. 0000041136 00000 п. 0000046411 00000 п. 0000050204 00000 п. 0000055447 00000 п. 0000061333 00000 п. 0000061390 00000 н. 0000061436 00000 п. 0000061651 00000 п. 0000061792 00000 п. 0000064486 00000 н. 0000064902 00000 н. 0000065216 00000 п. 0000065467 00000 п. 0000065741 00000 п. 0000066114 00000 п. 0000066430 00000 н. 0000066637 00000 п. 0000066870 00000 п. 0000067135 00000 п. 0000067358 00000 п. 0000067609 00000 п. 0000067844 00000 п. 0000068200 00000 н. 0000068571 00000 п. 0000068774 00000 п. 0000068959 00000 п. 0000069289 00000 п. 0000069550 00000 п. 0000069755 00000 п. 0000069939 00000 н. 0000070793 00000 п. 0000077745 00000 п. 0000077950 00000 п. 0000078134 00000 п. 0000078234 00000 п. 0000078376 00000 п. 0000078476 00000 п. 0000078616 00000 п. 0000078766 00000 п. 0000078920 00000 п. 0000079020 00000 н. 0000079161 00000 п. 0000079305 00000 п. 0000079458 00000 п. 0000079952 00000 н. 0000080408 00000 п. 0000080825 00000 п. 0000081139 00000 п. 0000081457 00000 п. 0000081771 00000 п. 0000082207 00000 п. 0000082523 00000 п. 0000082886 00000 п. 0000083147 00000 п. 0000083404 00000 п. 0000083665 00000 п. 0000084017 00000 п. 0000084278 00000 п. 0000084634 00000 п. 0000085074 00000 п. 0000085372 00000 п. 0000085665 00000 п. 0000086066 00000 п. 0000086358 00000 п. 0000086852 00000 п. 0000087308 00000 п. 0000087679 00000 п. 0000087992 00000 п. 0000088425 00000 п. 0000088738 00000 п. 0000089128 00000 п. 0000089397 00000 п. 0000089708 00000 п. 0000089931 00000 н. 00000

00000 п. 0000090769 00000 п. 0000091168 00000 п. 0000091567 00000 п. 0000092001 00000 п. 0000092401 00000 п. 0000092835 00000 п. 0000093235 00000 п. 0000093729 00000 п. 0000094125 00000 п. 0000094459 00000 п. 0000094690 00000 н. 0000095087 00000 п. 0000095421 00000 п. 0000095651 00000 п. 0000096013 00000 п. 0000096274 00000 п. 0000096591 00000 п. 0000096927 00000 п. 0000097316 00000 п. 0000097608 00000 п. 0000098007 00000 п. 0000098299 00000 п. 0000098651 00000 п. 0000098912 00000 п. 0000099274 00000 н. 0000099535 00000 н. 0000099845 00000 п. 0000100113 00000 н. 0000100426 00000 н. 0000100763 00000 н. 0000101055 00000 н. 0000101219 00000 н. 0000101511 00000 н. 0000101863 00000 н. 0000102115 00000 п. 0000102431 00000 н.

Схема подключения скважинного насоса для автономного водоснабжения частного дома №9 (полная)

Установка насоса в скважину: схема подключения своими руками

Технические свойства скважинных насосов

Выбор насосного оборудования для скважины

Предварительные монтажные работы

Правила проведения монтажных работ

Монтаж оборудования в скважине

Все про установку скважинного насоса своими руками

Погружной насос — установка и подключение погружного насоса для воды

Погружной насос — установка и подключение погружного насоса для воды

Источники водоснабжения на личных подсобных участках

Устройство вибрационных насосов «Малыш», «Струмок», «Родничок»

Подключение электродвигателя к сети

Подготовка электродвигателя к пуску

Первый пуск двигателя насоса после монтажа

Проверка изоляции обмоток электродвигателя насоса

Рассчет максимального часового расхода воды

Особенности погружных насосов

Автоматизации водоснабжающих установок

Принцип действия поплавкового датчика

Монтаж скважинного насоса в Тюмени: описание, схема, онлайн-заказ

Подготовительные работы

Монтаж погружных насосов

Пробный пуск скважинного насоса

Схема подключения насоса к скважине

Варианты насосных станций

Как подключить насосную станцию к скважине: схема, советы, рекомендации

Установка скважинного насоса своими руками

Установка насоса в песочную скважину или колодец своими руками.

Установка скважинного насоса своими руками в артезианской скважине.

Изучаем паспорт на скважину для определения глубины загрузки скважинного насоса.

Готовим трассу водоподъемной магистрали для скважины.

Монтаж насоса в скважину своими руками или с помощью лебедки.

Рекомендации при установке скважинного насоса.

6 уроков, как делать правильно

Установка погружного насоса Вопросы и ответы

Компоненты типовой установки с погружным насосом

Компоненты погружного насоса

1.Погружной насос

2. Обратный клапан

3. Адаптеры Easy Tie

4. Зажимы

5. Наборы для термоусадочных соединений

6. Гаситель крутящего момента

7.Страховочная веревка

8. Кабель насоса

9. Защитные ограждения кабеля

10. Кабельные стяжки

11. Бесконтактные адаптеры

12. Вешалки для веревок

13. Крышки колодцев

14.Вставьте адаптеры

15. Клапаны регулирования расхода

16. Танковые тройники

17. Реле давления

18. Манометры

19.Предохранительные клапаны

20. Дренажные клапаны

21. Шаровые краны

22. Фильтр осадка

Схема, показывающая конструкцию установки погружных насосов (Sprinkler…

Установка скважины на водопроводе

Бурение скважины

Основные инструкции по установке погружного насоса

Установка насоса в ствол

Вот один из способов установки насоса:

Схемы подключения погружного скважинного насоса

Пуск на панели выключателя

Определите количество проводов

Проверить напряжение

Замена двухпроводного насоса

Замена трехпроводного насоса

Изучите себя перед наймом профессионала

Добавить комментарий Отменить ответ
