Выбор и установка сифона для раковины: разновидности методов

Сифон является неотъемлемой частью таких сантехнических приборов как раковина и  ванна. Он обеспечивает сток воды в канализационную трубу, при этом препятствует проникновению канализационных запахов в квартиру. В силу привычки, современный человек начинает интересоваться устройством таких приборов только тогда, когда возникает вопрос ремонта. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

Устройство различных сифонов

Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Устройство сифона делится на два типа конструктивного решения: в виде загнутой как буква S, трубы и в виде бутылки. Называются они соответственно бутылочный или стаканный, и двухоборотный или коленчатый. Все остальные разновидности, это всего лишь дизайнерские решения этих двух конструкций.

Преимуществом бутылочного сифона является простота очистки.

Достаточно открутить крышку в нижней части сифона. Раньше в квартирах устанавливались стальные или чугунные сифоны. Устройство сифона дополнялось в верхней части колена ревизией (отверстием с крышкой), подобной той, что устанавливалась в канализационных трубах. Благодаря этой ревизии и проводилась чистка от засора.

Для примера рассмотрим устройство сифона для ванной. Сифон для ванны состоит из двух труб: сливной и переливной. Перед гидрозатвором они соединяются в одну трубу, и уже по одной трубе вода уходит в канализацию. У качественного, хорошего сифона трубы, должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от того, как оно расположено. Также существуют сифоны с автоматическим сливом.



Существуют также и специальные конструкции сифона для душевой кабины. Вот одна из таких конструкций. В отверстие слива вставляется трубка по высоте немного меньшая от высоты самого поддона. В верхней части трубки есть отверстие для слива воды.

Благодаря такому усовершенствованию поддон, во время приема душа, наполняется теплой водой и, естественно, ногам не холодно пока вы принимаете душ.

Еще есть специальный трап, монтируемый прямо в пол. В выдолбленную канавку помещается канализационная труба и трап, сверху все покрывается плиткой.

Как было сказано выше, сифоны для раковины различаются на коленчатые, бутылочные и гофрированные. Последний, для получения эффекта водяного затвора, нужно согнуть в форму буквы U. Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может сгибаться в любом направлении. К недостаткам такого сифона относится то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

Второй из приведенных примеров – это всем знакомая жесткая, пластиковая конструкция, которая по форме напоминает бутылку. Такой сифон есть практически в каждой квартире. С ним можно быть спокойным за сохранность соскользнувших с руки при мытье колец – дальше дна сифона они от вас не убегут, в отличии от гофрированного сифона – в нем ничего не задерживается.

Поэтому, как альтернативу, можно купить комбинированный вариант – бутылочный сифон с гофрированной трубой. У коленчатого сифона никаких характерных особенностей практически нет: он представляет собой изогнутую трубу. Все эти сифоны для раковин занимают под ней столь дефицитное пространство в, и без того небольших, наших с вами ванных комнатах. Для экономии места можно приобрести сифон который помещается в специальную коробку. Для этой коробки в стене проделывается небольшая ниша. В следствие чего на слив будет идти только небольшая труба.

Конструкция слива для раковины

Само устройство слива для раковины выглядит как изогнутая трубка, в составе которой находятся сифон и собственно, сама сливная труба. Когда включается и кран и спускается вода в раковине, она сначала поступает в сифон, далее проходит по изогнутой трубе, и только потом входит в общий водяной сток. Чтобы защитить сифон от засорения, были придуманы специальные металлические защитные сеточки, которые устанавливаются в раковину и предотвращают слив от попадания мелкого мусора и волос.

Благодаря своему изгибу сифон выполняет основные задачи: вода уходит не вся сразу, а немного задерживается, образуя затвор, который и не дает проникнуть неприятных запахам из канализации в помещение.

Слив обычно комплектуется корпусом, выпускным патрубком, манжетами, накладкой на отверстие, резиновой пробкой, а также гайками и креплениями. Специалисты рекомендуют приобретать слив с переливом. В такой конструкции добавлена гофрированная труба, которая соединяется с сифоном немного выше. Такой слив менее подвержен засорению.

Виды сифонов

В зависимости, от того, к какому прибору будет подключен слив, их можно поделить на сифоны для раковины, для душевой кабины и сифоны для ванной. Первый вариант в свою очередь делится еще на несколько видов, различных по строению. Сифон для душевой кабины устанавливается в нижней ее части или в пол. Слив для ванной оснащен переливом, чтобы избежать затопления.

Сифоны для раковины различаются по своей конструкции и могут быть:

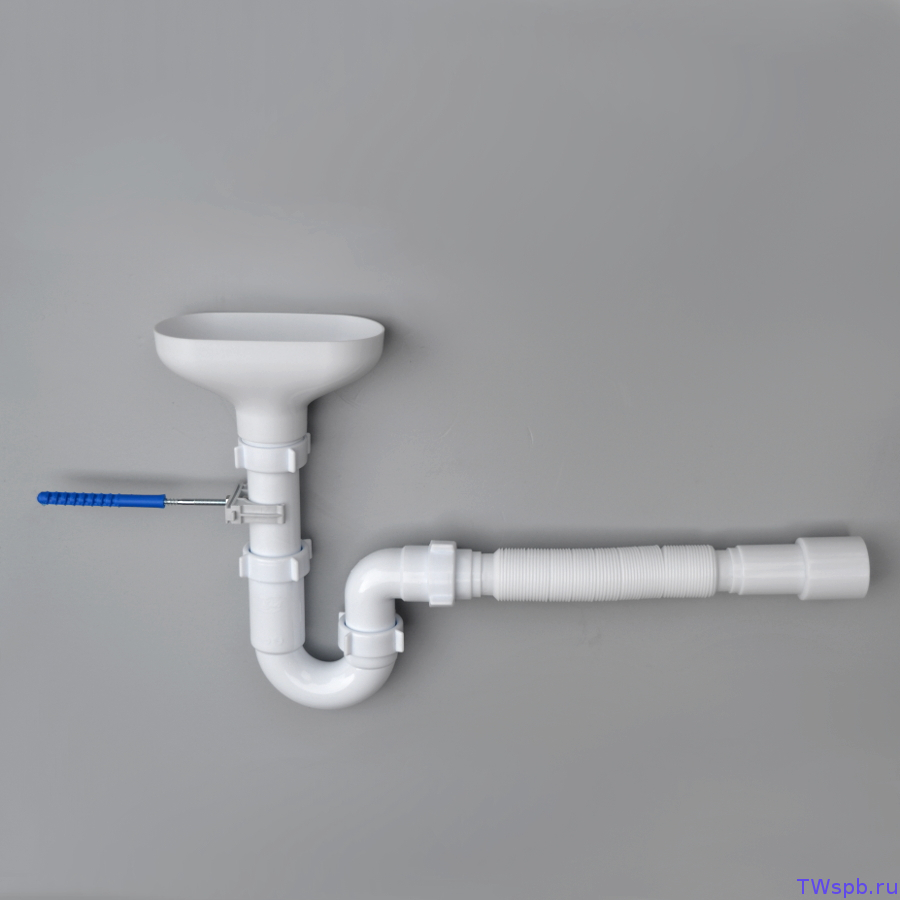

• Трубные. Такой тип слива устанавливают в раковинах для ванной комнаты, так как если его установить в кухне, он будет подвержен частому засорению. Внешне это труба, при изгибе которой создается водный заслон. Для прочистки такого сифона, снимается его нижнее колено. Основными плюсами данного типа сливов являются его компактность, эстетичный внешний вид, быстрый доступ для очистки.

Недостатком такого типа сифонов является не очень глубокий водный затвор, который в будущем при испарении может выдавать неприятные запахи. Это может случаться, когда раковиной долго не пользуются: вода накапливается, застаивается и образуется испарина. Также минусом можно считать усложненный монтаж,  и невозможность использования на кухне. Поэтому такие сифоны сегодня потеряли свою популярность, уступив место следующему виду сливов.

• Гофрированные. Данный слив является усовершенствованным видом трубного слива. К основной конструкции подключена гибкая гофрированная труба из пластика. С одной стороны слив подсоединяется к сливному отверстию в раковине, а с другой – к канализационной трубе. Гофра достаточно хорошо гнется и принимает любые изгибы, что выгодно для раковин, установленных нестандартно. Уклон трубы для создания гидрозатвора формируется вручную. Такой сифон отличается своей дешевизной и простотой установки. Благодаря отсутствию соединений на трубе, риск протечки воды сведен к нулю. В силу своей способности к растяжению, данный вид слива позволяет перенести раковину, при этом, не отсоединяя ее от выпуска воды. Это очень удобно при ремонте. Гофрированный сифон подойдет для раковин, имеющих маленькое пространство для установки слива.

Минусами сифона с гофрой можно назвать трудность, возникающую при очистке от мусора. Из-за наличия мелких складок, в трубе будет оседать большое количество жира и грязи. Для вычищения трубы, придется ее полностью снимать, или же воспользоваться химическими средствами.

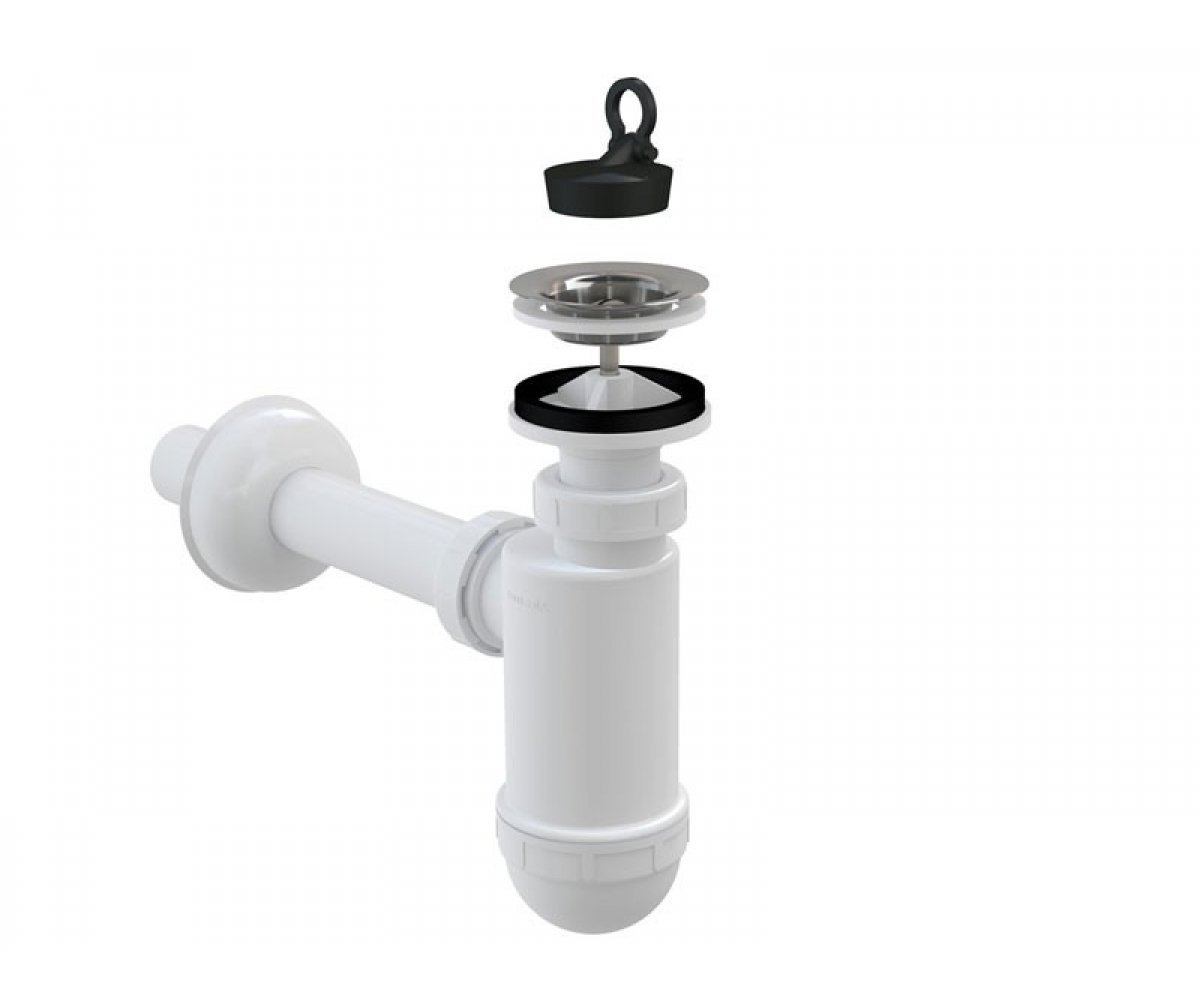

• Бутылочные. Являются наиболее популярными среди потребителей на сегодня. По своей форме, такие сифоны напоминают бутылку, из-за чего и получили свое название.
  Такой прибор устанавливается непосредственно под раковиной и в конструкции содержит колбу, а также отстойник, куда стекают все отходы. Изнутри, колба оснащена гнущейся трубкой, в связи с этим в колбе практически постоянно находится вода.

Если возникает необходимость монтажа нескольких сливов к одному сифону, то для этого устанавливается специальный переходник. В этот переходной элемент поступает основной сток воды, а с боковой части вливается аварийный слив, например подсоединенный к стиральной машине.

К преимуществам данного типа сифонов можно отнести легкость очистки. Для этого всего лишь необходимо открутить нижнюю часть колбы и прочистить ее. Еще один плюс: если в раковину случайно была выронена мелкая вещь, она не уйдет сразу в канализационную трубу, а задержится в отстойнике, и позже ее можно будет оттуда извлечь. Бутылочный сифон обладает возможностью подключения других сантехнических приборов: посудомоечной машины, стиральной машины, а также некоторые модели оснащены дополнительными функциями.

Минусом бутылочного слива является более усложненная установка, нежели в случае с гофрированным сифоном, а также недвижимость мойки без замены самого прибора.

• Сухие сифоны. Такие сливы являются современным изобретением на рынке сантехнических приборов. Сухой слив популярен в силу невозможности накапливания воды, так как вместо водяного затвора он содержит прорезиненные прокладки. Они исполняют роль заслона и препятствуют появлению запахов из канализации. Когда спускается вода, резинки открывают отверстие, когда вода выключается – резинки снова закрывают сливной проход для воды.

Такая конструкция сифона позволяет монтировать прибор в загородных домах, где хозяева уезжают на долгое время и помещение бывает неотапливаемым. В связи с отсутствием гидрозатвора, при морозе вода не заледенеет и не повлечет за собой деформацию трубы слива.

Плюсом также является отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и поместится даже под самую миниатюрную раковину. Монтаж такого слива может быть как вертикальным, так и горизонтальным.

Также сифоны разнятся по материалу, из которого они изготовлены:

Современные производители изготавливают пластиковые сифоны, покрытые специальным антибактериальным веществом изнутри, которое препятствует оседанию грязи на трубе.

Изделия из пластика имеют небольшой вес, они устойчивы к химическим средствам, обладают простой конструкцией и просты в установке.

На что обратить внимание при выборе сифона?

Выбирать сифон для раковины необходимо с учетом следующих факторов:

• Обычно сифоны продаются в комплекте с раковинами, однако если комплектация иная, измерьте диаметр горловины раковины. Диаметры у раковины и умывальника обычно разные;
• Позаботьтесь о пропускной способности сифона. Заранее решите, будут ли подключены к сифону другие сантехнические приборы. При подключении дополнительных приборов, пропуск воды должен быть увеличен. Делается это с помощью увеличения количества выходов в канализационную трубу;
• Определите, насколько удобно расположена канализационная труба. Если она находится слишком низко – возникнет необходимость ее поднятия. В таком случае лучше приобрести гофрированный сифон;
• Вычислите, сколько свободного пространства имеется под раковиной, от этого будут зависеть габариты будущего сифона;
• При выборе слива, тщательно осмотрите его на наличие сколов, проколов и другого вида брака. Также проверьте качество резиновых прокладок – возможно придется приобрести более надежные детали;
• Возможно, будет важна эстетичная сторона будущего сифона, поэтому приобретайте тот сифон, который визуально также будет подходить в ванную комнату.

Порядок самостоятельного монтажа бутылочного сифона

В связи с особой популярностью сифона бутылочного типа, стоит рассмотреть схему его установки. Самостоятельная сборка и установка сифона не предполагает возникновение проблем, поэтому с данной задачей может справиться и новичок. Чаще всего, в комплекте идет инструкция по сборке, которой необходимо следовать.

В случае: подтекания, повреждения, брака, допускается применение силиконового герметика.

Основные этапы установки включают:

На первом этапе необходимо соединить сифон со сливным отверстием раковины. Для этого закрепите защитную сетку для раковины снаружи, на отводной патрубок установите резиновую прокладку и плотно прижмите его к сливному отверстию изнутри раковины. В гайку патрубка закрутите соединительный винт с помощью отвертки. Обратите внимание, что защитная решетка должна быть утоплена в чаше раковины и не выступать из нее. Это поможет избежать скапливания воды в раковине.

Обязательно установить конусное кольцо



Второй этап предполагает сбору основной части сифона. На конец отводного патрубка одевается пластиковая гайка и конусовидная прокладка, после чего он вставляется в колбу и гайка закручивается. Далее закручивается верхняя часть колбы, при этом соединяется она с помощью резиновых прокладок.

Обратите внимание на наличие и конус уплотнительного кольца

На последнем этапе, сифон подключается к канализационной трубе. Делается это с помощью гофротрубы или жесткой сборки. Важно, чтоб входной диаметр канализационной трубы соответствовал подключаемой трубе, иначе придется использовать резиновую манжету для герметичности.

После того, как сифон установлен, проверьте качество сборки. Для этого включите воду до полного напора и подложите под раковину бумагу, чтоб были видны капли.

Сборка сифона



Видео:

Видео:

Сифон для раковины — как выбрать и установить своими руками

Подключение водоснабжения и канализации на кухне имеет некоторые отличия от аналогичных процессов в других помещениях. Как правило, установка мойки сопровождается установкой других бытовых приборов, требующих подсоединение к коммуникациям. Неизбежно в процессе этих работ возникает вопрос, как установить сифон для раковины. Эта задача требует понимания некоторых нюансов в сантехнике.

Для чего нужен сифон

Это устройство, служащее связующим элементом мойки с системой канализации. Сифон выполняет защитную функцию – жидкость, находящаяся в устройстве, играет роль клапана, защищающего от проникновения воздуха из канализационной системы в помещение. Как правило, эта система имеет изобилие неприятных запахов и звуков, попадание  в кухню которых нежелательно.

Эта работа достаточно проста и выполняется в несколько этапов. Процесс установки должен выполняться в соответствии с технологией. От того, насколько качественно он будет произведен, зависит дальнейшая функциональность всей системы и подключенной к ней бытовой техники.

Выбор устройства связан и с определением уровня качества системы, и с выбором подходящей разновидности для конкретных условий. Важным параметром является количество устройств, планируемых к подключению. Рекомендуется выбирать такое устройство, где количество выводов равно количеству подключаемых устройств. Особое внимание нужно уделить выбору сифона в зависимости от материала изготовления.

Виды сифонов



Простейшей конструкцией обладает сифон гофрированный для раковин. Такое изделие состоит из выпуска и трубы для удобной установки, размещенной на изогнутом каркасе.

Выпуск изделия присоединяется к сливу раковины, а обратный его конец соединяется с канализационной трубой с помощью переходника. Такой сифон удобен в монтаже –  возможна его установка в условиях ограниченного пространства. Есть и отрицательные моменты — очистка сифона возможна лишь при условии его полного демонтажа.

Сифон для раковины металлический, наиболее применяемый из которых бутылочный вариант, являются распространенной моделью. Монтаж этого элемента достаточно сложный для выполнения его своими руками, а вот процесс его чистки весьма простой.

Бутылочный сифон дает возможность подсоединять к нему трубы для слива стоков различных устройств в том количестве, которое необходимо. Бутылочный сифон для раковины с переливом способен контролировать уровень воды в раковине в случае засора основного сливного отверстия.

Сифон хромированный для раковины, как правило, используется в ванных комнатах там, где он будет на виду. В условиях закрытых конструкция кухни он применяется редко. Такой аппарат имеет стильный внешний вид и гармонично сочетается с другими металлическими приспособлениями в помещении.

Как собрать

Качественная сборка аппарата прямым образом влияет на его срок эксплуатации и качество. Некоторые устройства продаются в уже собранном виде. Даже в этом случае следует разобрать его, чтобы проверить наличие всех необходимых прокладок и проверить работоспособность всех элементов.

Сифон, устанавливаемый в кухне, нужно собирать только в ручном режиме. Это позволяет проверить устройство в процессе установки и контролировать силу зажимов. Их нужно делать не очень тугими, так, чтобы не повредить прокладки и резьбу. Все составляющие сифона должны быть чистыми и сухими. Процесс сборки производится в соответствии с рекомендациями инструкции, прилагаемой к каждой модели.


Монтаж сифона своими руками



Предварительно нужно подготовить трубу канализации. Чугунная труба нуждается в тщательной очистке и установке на раструб резиновой прокладки. Труба из пластмассы предполагает вывод наконечника и уже на него установку переходника.

Следующим этапом будет демонтаж старого изделия. Выполняется данная задача  с применением отвертки, откручивающей винт крепления решетки уловителя. Место установки устройства тщательно очищается от ржавчины и жира.

Далее устанавливается и крепится винтом часть смесителя с ловушкой. После этого  нужно присоединить основную часть сифона к трубе, расположенной под мойкой. Все крепления следует затягивать руками.

Далее нужно соединить устройство с канализационной трубой, проверить его на работоспособность и уже после этого соединять с другими бытовыми устройствами. Во время проверки отверстия дополнительных отводов следует закрывать заглушками.

Сливные шланги, соединяющие с бытовыми приборами, как правило, соединяются с сифоном через ершик входа. Для лучшего соединения можно скрепить их дополнительными хомутами, что предотвратит слетание трубы в момент избыточного давления в системе.

В процессе следует внимательно следить за положением шланга – он не должен быть неестественно изогнутым и иметь крутые повороты.  Положение его должно быть максимально удобным для беспрепятственного стока воды. Кроме того, следует учитывать рекомендации, предложенные в инструкции к каждому изделию.



Важным моментом является соблюдение высоты установки элемента. Он должен быть размещен выше уровня трубы канализационной системы, что способствует упрощению стока воды.

Необходимый инструмент для монтажа

Работа по установке сифона раковины не требует специфического оборудования или инструментов. Достаточно минимального набора из плоскогубцев, отвертки, ножа и герметиков, которые, как правило, имеются у каждого хозяина.  Процесс выполнения этой задачи не представляет особой сложности и может быть осуществлен каждым, кто владеет минимальными навыками и знаниями в области домашней сантехники.

После установки следует уделять время уходу за сантехникой, что поможет продлить срок эксплуатации техники.

При правильном выполнении техники монтажа и аккуратном использовании устройства сифон для раковины может прослужить без замены достаточно долго. Особенно это касается качественных моделей.


собрать и установить своими руками

Выбрать и установить сифон для мойки или раковины в ванной можно самостоятельно, не вызывая для этого сантехника. Операция по сборке конструкции подробно описана в инструкции, прилагаемой к сантехническому изделию, а также показана на схеме, размещенной там же.

Вся работа займет не более получаса, если не учитывать время, затраченное на демонтаж старого сифона. При демонтаже стакана, так называют иначе сифон, может возникнуть проблемы при отвинчивании металлической решетки – слива. Крепежный элемент откручивают с помощью отвертки, приложив небольшое усилие.

При работе с инструментом стараются не поцарапать эмалевое покрытие раковины. Поверхность стальных моек также подвержена механическим повреждениям, поэтому и в этом случае необходимо аккуратно выполнять все демонтажные работы.

Содержание статьи:

Сантехнический сифон: что это такое?

Изогнутое приспособление из одной или нескольких труб, соединяющее сантехнический прибор с системой канализации и препятствующее проникновению неприятных запахов из нее.

Гидрозатвор, или по-простому водяная пробка, образуется в отстойнике сифона, а также в месте изгиба гофрированной трубы.

Металлические хромированные сифоны для двух раковин, установленных в ванной комнате, выполнены не только в едином строгом дизайне, но и являются долговечными высокотехнологичными приборами

При долгом отсутствии хозяев вода из сифона может испариться, что приведет к появлению в помещении специфического запаха застоявшейся канализации.

Чтобы не допустить испарения влаги из сифона, сливное отверстие перед отъездом затыкают мокрой тряпкой или наливают в раковину немного растительного масла. Образующаяся маслянистая пленка не даст воде быстро испариться.

Есть и другие хитрости, позволяющие справиться с проблемой.

Итак, сифоны нужны:

• для осуществления отвода использованной в бытовых целях воды;
• для недопущения попадания неприятного запаха в жилые комнаты;
• для противостояния появлению засоров, скапливающихся в отстойнике сифона.

Из чего изготавливают сифоны?

Сифоны производят из разных материалов, таких как:

• пластик;
• латунь;
• бронза/медь.

Пластиковые сифоны: секрет популярности

Популярность пластиковых сифонов обусловлена низкой стоимостью изделий, их невероятной легкостью, а также простотой монтажа.

При этом эксплуатационные характеристики пластиковых сифонов не уступают их бронзовым и латунным аналогам. На пластике не образуется известковый налет.

Легкие и дешевые пластиковые сифоны быстро собираются своими руками и устанавливаются под раковины. обеспечивая беспрепятственный слив отработанной воды

Сифоны из цветных металлов: плюсы и минусы

Бронзовые и медные сифоны для умывальников обычно используют в особых интерьерах, не предполагающих установку дешевой пластиковой арматуры.

Смотрятся такие устройства очень красиво, однако поддерживать первоначальный блеск изделий в процессе эксплуатации довольно сложно и хлопотно.

Модель бронзового сифона для раковины снабжена отвинчивающейся крышкой ревизии, позволяющей прочищать отстойник от скопившихся отложений

Латунные сифоны: дорогое удовольствие

Хромированное покрытие латунных сифонов прекрасно сочетается со многими приспособлениями, использующимися в ванной комнате.

Под стать такому сифону приходится полотенцесушитель, держатель для шторки ванной, различные крючки и полочки. Однако данный вид сифонов продается в разы дороже своих собратьев. К тому же латунные изделия славятся своей хрупкостью.

Следить за внешним видом таких сифонов довольно не просто.

Трубчатый хромированный латунный сифон U-образной формы, образующий в нижней части колено, постоянно заполненное водой

Принцип работы сифонов: простота и эффективность

У сифонов может меняться внешний вид, но принцип работы этих сантехнических устройств остается много лет неизменным.

• вода через сливное отверстие раковины попадает в колбу-отстойник;
• далее вода проходит без задержек через несколько патрубков;
• небольшое количество воды не уходит из отстойника, создавая тем самым гидрозатвор;
• остальная вода, проходя через выходной патрубок, попадает в канализацию.

Схематичное представление работы любого сифона, выполняющего роль надежной преграды для неприятных запахов, пытающихся прорваться из системы канализации в квартиру

Виды сифонов для моек и раковин

Сифоны для раковин умывальников и кухонных моек могут быть:

• трубными;
• гофрированными;
• бутылочными;
• коробчатыми.

В первом случае сифон выглядит как трубка, изогнутая в S-образную или U-образную форму. В нижней части конструкции имеется отверстие, которое облегчает обслуживание сантехнического устройства.

Если отверстия (ревизии) нет, то для прочищения демонтируется вся труба.

Виды сифонов для умывальников, наиболее часто выбираемых потребителями для отвода бытовых стоков в систему канализации жилого объекта

Гофрированный сифон для раковины

Гофросифон рекомендуется использовать для подсоединения раковин в ванной комнате к системе канализации.

Для кухонных моек лучше применять трубные с ревизией и бутылочные сифоны, которые легко прочищаются от осевших загрязнений без демонтажа всего устройства.

Гофрированный сифон выигрывает у своих конкурентов по стоимости и простоте установки. Гофрированный сифон благодаря своей мобильности и способности растягиваться используется повсеместно.

Гофротрубка, достигающая в длину полутора метров, позволяет выполнять монтаж сифона в самых труднодоступных местах.

В комплект поставки гофросифона входит:

• гофра с концевым патрубком диаметром 50 мм, который легко отрезается в случае, если впускное отверстие канализационной системы имеет 40-миллиметровый размер;
• металлический слив;
• комплект прокладок, используемых при установке металлического слива в специальное отверстие, предусмотренное в раковине;
• длинный крепежный болт, вкручивающийся в горловину слива, а именно в резьбовое отверстие переходника сифона;
• хомут-стяжка, позволяющий зафиксировать изогнутое положение гофрированной трубки для создания гидрозатвора.

Бутылочный сифон: удобная конструкция

Производители выпускают множество моделей сифонов бутылочного типа. Отличаются изделия объемными размерами и формой колбы, откручивающейся снизу.

Эту колбу называют еще стаканом или отстойником, потому что в ней оседает большая часть загрязнений, не растворяемых в воде, которые впоследствии удаляются при чистке и промывке сифона.

Сетчатые решетки, устанавливаемые дополнительно на сливное отверстие раковины, снижают количество загрязнений, попадающих в тело сифона. Частота прочистки отстойника зависит от эффективной работы сетчатого фильтра.

Сифоны в коробках для ванных с эксклюзивными интерьерами

В ванных комнатах с изысканным дизайном интерьера используют специальные сифоны, которые маскируют в коробки или в фальш-стены. При этом преследуется одна цель: скрыть все детали сифона, чтобы они не портили элитный вид ванной.

Монтаж сифонов в коробках проводится особым образом. В отверстие, имеющееся в фальш-стене, заводится отвод, а все остальные детали сифона скрывают за стенкой-коробом.

Разветвленные модели сифонов

Разветвленные модели сифонов устанавливают на мойках с двумя отделами, подсоединяющимися к разным отводам.

Также такие  сантехнические устройства используют для одновременного подключения раковины и стиральной машины к системе канализации.

Сборка такого изделия проводится аналогичным способом, лишь дополняется несколькими операциями, связанными с монтажом дополнительного слива.

На кухнях к разветвленным сифонам подключают еще и посудомоечные машины, снижая тем самым количество используемой сантехнической арматуры.

Модель разветвленного сифона из ПВХ, монтируемого под двухсекционные кухонные мойки или под рядом стоящие раковины в ванной комнате

Сборка и установка бутылочного сифона

Для сборки нижней части устройства берут большую плоскую прокладку и устанавливают ее на патрубок так, чтобы не было перекосов. Затем берут днище сифона (деталь с резьбой, напоминающая колбу) и прикручивают к нижней части устройства, плотно затягивая его.

Сверху и сбоку сифона находятся отверстия разного диаметра. Для данных отверстий подбирают из комплекта накидные гайки подходящего диаметра и соответствующие конусные прокладки.

У конусной прокладки один конец тупой, а другой – острый. Берем патрубок, который будет крепиться к раковине. Надеваем на него накидную гайку и конусную прокладку так, чтобы ее тупой конец был направлен к патрубку.

Вставляем патрубок в верхнее отверстие сифона и закручиваем накидную гайку, не забывая о плотном ее затягивании. Далее берем гофрированную трубку, надеваем на нее накидную гайку и конусную прокладку, следя за тем, чтобы ее тупой конец был направлен к трубке.

Затем вставляем гофрированную трубку в боковое отверстие сифона и закручиваем  накидную гайку до упора. Нельзя менять положение конусных прокладок, так как это может привести к появлению протечек.

Сифон собран, оставшиеся детали в комплекте нужны для монтажа сифона на раковину умывальника. Одна плоская прокладка идет под раковину, а другая (чуть меньше и тоньше) – над раковиной под металлическую дырчатую чашечку слива, прикрепляющуюся к сифону длинным винтом.

Усовершенствование сифона с отстойником

Сифон со стаканом-отстойником подсоединяется к системе канализации с помощью гофры, которая в процессе эксплуатации провисает, забивается мусором и грязевыми отложениями, что в свою очередь снижает скорость протекания бытовых стоков.

Избавиться от перечисленных недостатков помогает небольшое усовершенствование конструкции сифона. Гофру заменяют гладкостенной канализационной трубой, имеющей диаметр круглого сечения 40 мм. Замеряется расстояние от бокового отверстия сифона до впускного отверстия канализации.

Отрезается кусок трубы, на один конец которой надевается конусная прокладка. Труба вставляется в сифон и с помощью накидной гайки надежно фиксируется.

Далее на кусок канализационной трубы надевается «сороковка» с раструбом подобранной длины, а затем на нее – переходная муфта (50х40), которая обеспечивает соединение сифона с канализацией.

Вместо трубы с раструбом можно использовать уголки с углом поворота в 30 или 45 градусов. В итоге получается жесткая конструкция, не провисающая в процессе эксплуатации раковины, способная к самоочищению, так как на гладких стенках канализационных труб не оседают загрязнения.

Процесс усовершенствования сифона показан в видеоролике:

Сборка и установка сифона на мойку с переливом

В некоторых моделях раковин производители предусматривают наличие системы перелива, позволяющей защитить сантехнический прибор от переполнения водой, а помещение, в котором он установлен, – от затопления.

Сборка сифона с переливом начинается также с установки прокладки на нижний патрубок, вставляемый в отстойник (нижнюю часть изделия). Крышка отстойника прикручивается до упора, но без фанатизма, так как пластик может лопнуть от чрезмерного физического усилия.

На верхний патрубок, идущий от сифона к сливному отверстию раковины, надеваем гайку и конусную прокладку. Затем прикручиваем деталь к верхнему отверстию сифона.

Далее подсоединяется еще одна деталь, имеющая воронкообразную форму, а также располагающая боковым отводом для соединения с гофрированной трубкой перелива.

На тоненькую гофротрубку также надевают накидную гайку и конусообразную прокладку меньшего диаметра, после чего подсоединяют деталь к боковому отводу на воронкообразном узле конструкции.

Во второй конец гофротрубки вставляют верхнюю деталь в виде «лопаточки», крепящейся к переливному отверстию в раковине. Деталь имеет пластиковые пазы, которые обеспечивают надежное соединение с гофрированной трубкой перелива.

Для плотного прилегания к поверхности раковины в зоне нахождения отверстий для спуска воды на «лопаточку» надевается прямоугольный резиновый уплотнитель.

Выкручивается прижимной винт, который затем занимает свою прежнюю позицию, но уже притягивает трубку перелива к стенке раковины. Для большей герметизации некоторые мастера наносят на уплотнительные резинки слой силиконового герметика.

Вместо гофры, соединяющей сифон с системой канализации, используется гладкостенная труба серого цвета.

Подробнее о том, как собрать бутылочный сифон для раковины с переливом, показано в видеоролике:

Телескопические сифоны для раковин

Телескопические сифоны способны регулироваться как в горизонтальном, так и в вертикальном направлении, при этом детали выдвигаются на требуемое для монтажа расстояние.

Продукция поставляется производителем в собранном виде, готовом для установки. Это облегчает самостоятельное проведение монтажных работ, а также гарантирует надежность всех соединений, выполненных в заводских условиях.

Выбор модели сифона для замены старого оборудования

Новые раковины часто комплектуются подходящими моделями сифонов. В любом случае производитель рекомендует использовать ту или иную модификацию сифона.

Также консультанты-продавцы могут порекомендовать для выбранной мойки или раковины наиболее подходящий вариант сифона, отталкиваясь от ваших финансовых возможностей и дизайнерских предпочтений.

Немного труднее подобрать сифон для замены устройства, пришедшего в негодность. Перед тем как отправиться в магазин сантехники, надо замерить диаметр старого чтобы приобрести сифон с таким же размером посадки.

Если найти подходящую модель сифона не удается, то покупают переходную манжету, обеспечивающую соединение раковины с выбранным сантехническим устройством.

Теперь вам известно, как правильно выбрать и грамотно установить сифон для раковины в ванной комнате. Оценив сложность операции, вы сможете понять, под силу вам такая работа или нет.

Простые модели сифонов лучше устанавливать своими руками, а монтаж дорогостоящих эксклюзивных моделей желательно доверять профессионалам, располагающим всем необходимым инструментом, а главное, обладающим навыками работы с подобным оборудованием.

Сифон для раковины на кухню: сборка и установка

Установить сифон для раковины на кухню очень просто. Простой прибор, простая конструкция, но именно от нее зависит, будут ли проходить неприятные запахи из канализационной системы в помещение или нет. Именно это и есть основная функция данного прибора. Поэтому в конструкции сифона под мойку на кухне есть трубный изгиб или специальный вертикальный патрубок (в зависимости от конструкции), в котором постоянно находится вода. То есть, получается так, что сифон для кухни – это своеобразный гидрозатвор.

Разнообразием данный прибор не отличается. Сегодня производители предлагают всего лишь три модели: из гофры, из трубы и бутылочную модель, как показано на фото ниже. Необходимо отметить, что кухонный сифон устанавливается под раковиной, а значит, для него необходимо место, которого бы хватило не только для посадки, но и для монтажа. А так как монтаж сифона производится своими руками, то под раковиной придется поместить и сразу две руки.

Конструкция гидрозатвора

Итак, перед тем как собрать сифон для раковины на кухне, необходимо ознакомиться с его конструкцией. В принципе, гофра и трубчатая модель особой сложностью не отличаются. Это готовый гофрированный шланг из пластика или готовая трубная конструкция (тоже из пластика), которые просто крепятся к сливу для раковины на кухне, а свободный их конец вставляется в канализационную трубу через уплотнитель. В плане подсоединение к мойке все модели одинаковые. А именно:

• Сверху мойки устанавливается металлическая решетка, которая преграждает путь крупным частиц всевозможных отходов. Под нее обязательно укладывается резиновая манжета для герметизации стыка.
• Снизу устанавливается резиновая прокладка толщиною 3 мм, которую подпирает выходной патрубок. Крепление патрубка производится через металлическую решетку с помощью винта с резьбой. То есть, шляпка крепежа окажется в раковине.
• На выходном патрубке снизу есть резьба, на которую надо будет накрутить гайку. Последняя будет прижимать весь сифон к патрубку. Между ними устанавливается прокладка из мягкого пластика.

В принципе, на этом установка сифона на раковину всех моделей заканчивается. То есть, бутылочный вариант будет дальше собираться по-другому. А вот гофрированный и трубный просто подсоединяются к канализации. И на это можно сказать, что установка сифона на кухне завершена. Кстати, необходимо отметить, что в некоторых конструкциях выпускного патрубка есть дополнительный боковой патрубок. Его назначение – подключить стиральную или посудомоечную машину.

Поэтому стоит более подробно остановиться на устройстве слива раковины бутылочного типа и на том, как правильно установить сифон.

Устройство бутылочного гидрозатвора

Устройство сифона бутылочного типа – это корпус, который снизу закрыт днищем на резьбе с прокладкой из резины или пластика. Основное назначение днища – это прочистка гидрозатвора, если в нем накопились осадки или отходы. То есть, оно просто откручивается, сливается вода с осадками, корпус изнутри прочищается.

Сверху корпус закрывается накидной гайкой, которая герметизирует соединение корпуса с входным патрубком. Герметизация производится специальной конусной манжетой. При сборке сифона для раковины манжета устанавливается конусом в корпус. При затягивании гайки от руки происходит вдавливание манжеты между гидрозатвором и патрубком. Кстати, с помощью патрубка, а это отдельная труба, можно регулировать высоту посадки самого прибора, вытягивая или вдавливая его в корпус.

На корпусе сифона есть боковой патрубок, через который производится соединение его с канализационной системой. Соединение производится чаще всего гофрированным шлангом из пластика, который прикрепляется к прибору накидной гайкой через уплотнительное кольцо.

Установка гидрозатвора

Перед тем как установить сифон для раковины, еще в магазине надо проверить его комплектность и качество. Основное внимание на резьбу между частями. Она должна быть четкой, без изъянов. Что касается комплектности, то во всех стыкуемых частях должны быть прокладки. Ведь основное требование к изделию – это герметичность его стыков.

Если прибор продается в собранном виде, то его надо разобрать, все проверить и собрать. Сборка сифона должна производиться в точности по обратной последовательности разборки. Кстати, вся сборка производится вручную, никаких инструментов и большого давления. Специалисты рекомендуют в каждом соединении кроме прокладок использовать и герметик. После монтажа сифона для раковины все остатки герметика подтираются.

Теперь переходим к основному вопросу статьи, как установить сифон на кухне?

• В первую очередь сама конструкция собирается полностью. Проверяются соединения ее деталей.
• Теперь в саму мойку укладывается металлическая решетка, которая крепится винтом к выходному патрубку.
• После чего нижний конец патрубка вставляется в сам прибор и зажимается накидной гайкой. Как было сказано выше, установка сифона на мойку делается от руки.
• Теперь к боковому выходу прикручивается гофрированный шланг. Его другой конец вставляется в канализационную систему.

Все, установка сифона для раковины закончена. Можно включать воду и проверять, не подтекает ли какой-нибудь стык. При правильной сборке с использование герметика обычно этого не происходит.

Гидрозатвор для двойной мойки

Сифон для двойной раковины на кухне отличается от обычного не очень сильно. То есть, это все тот же отвод из пластиковой трубы или гофры, или это бутылочного типа прибор. Просто он соединяется с раковинами через систему отводов, которые отходят от каждой мойки и соединяются в одном вертикальном патрубке через тройник. На фото ниже это хорошо показано.

В принципе, вариантов соединения сифона на двойную мойку немало. Здесь может использовать не тройник, а специальный элемент неразборного типа с четырьмя патрубками. Выбирать, какой из них лучше, непринципиально. Главное – это придерживаться правила полной герметизации всей конструкции в целом. Хотя, чем меньше стыков, тем лучше. Сам же монтаж производится идентично обычной модели.

Полезные советы

Кроме того что надо обязательно знать все позиции последовательности монтажного процесса, необходимо также учитывать некоторые моменты, на которые новички внимания не обращают.

• Перед тем как собрать сифон для мойки, необходимо убедиться, что все его детали, особенно места резьбовых соединений, были чистыми. Грязь и песок – это те незначительные на первый взгляд частицы, которые могут нарушить герметичность всей конструкции.
• Нельзя сборку делать, если детали не сухие. На мокрую поверхность герметик не наносится.
• Установку своими руками надо производить так, чтобы высота расположения выходного патрубка из корпуса сифона была на порядок выше отверстия канализационной трубы.
• Виды сифонов для кухни в плане сырьевого материала – это пластик, латунь и нержавейка. Первый – бюджетный и проверенный временем, так что при выборе лучше его не найти. Второй быстро выходит из строя за счет коррозийных процессов. Третий – самый красивый и самый дорогой.
• Обратите внимание при покупке, из какого материала сделан винт, которым решетка внутри мойки прикручивается к выходному патрубку. Он может быть изготовлен из нержавейки или из обычной стали, покрытой хромом или никелем. Первый вариант лучше, потому что прослужит вечно. Определить сырьевой материал можно обычным магнитом. К нержавеющей стали он не прилипает.

Кстати, именно винт очень часто становится причиной сложности замены всего прибора. Стальной элемент ржавеет и внутри резьбового соединения прикипает. Поэтому перед тем как поменять сифон, надо сначала приложить усилия, чтобы выкрутить данный крепеж, что часто приводит к его излому.

https://www.youtube.com/watch?v=_ql3UzUS9Tc

Итак, подводя итог, нужно отдать должное простой конструкции гидрозатвора, который устанавливается под кухонную мойку. Но именно он является неотъемлемой часть и сантехнического прибора, и мебели. Его внешний вид неважен, потому что он просто не виден за дверцами тумбы. Но вот к качеству надо предъявлять при покупке определенные требования. И главное из них – это хорошая качественная резьба в местах соединения его частей.

Как собрать сифон для раковины на кухне: установка своими руками

Как собрать сифон для раковины на кухне

Схема и устройство

Необходимый набор инструментов

Процесс установки

Нестандартные случаи

Установка на мойку с переливом на кухне

Видео сборки

Сифон расположен под кухонной мойкой и подсоединен к ее сливному отверстию. Устройство нужно, чтобы выталкивать крупные частицы мусора из потока, которые могли бы вызвать засор трубы. Такой способ очистки не избавит от засоров полностью, но определенная польза есть. Кроме того, он препятствует проникновению неприятных запахов и вредных бактерий из сливного трубопровода. Прежде, чем мы поговорим о том, как собрать сифон для раковины на кухне, разберемся, какие существуют разновидности, и как все это работает.

В качестве материала используется пластик — полиэтилен или полипропилен, либо металл — хромированная сталь, медь, латунь, бронза. Материал не ржавеет и не разрушается под воздействием влаги и агрессивной среды. Пластиковые изделия — самые дешевые. Они удобны в эксплуатации и абсолютно надежны. Если выбирать корпус из полимеров, лучше отдать предпочтение полипропилену, так как он менее гибок и в меньшей степени подвержен деформации под воздействием горячей воды. Металл стоит дороже. Высокую цену оправдывает отсутствие деформаций, жесткость соединений и длительный срок службы. Масса в данном случае роли не играет.

Многообразие форм и технических решений поначалу немного сбивает с толку, однако задачи и принцип работы одни и те же. Устройство представляет собой гидравлический затвор — изогнутую к низу трубу или другую емкость, в которой постоянно находится некоторое количество воды, не позволяющей проникнуть запахам из канализации.

С инженерной точки зрения устройства можно классифицировать следующим образом:

• трубный — представляет собой изогнутую трубку, сделанную из металла. Бывает сборным и сплошным. В последнем случае в нижней части на сгибе должен быть ревизионный люк для удаления жирового налета и крупных частиц мусора;
• гофрированный — разновидность трубного. У него нет ревизионных отверстий, и прочистить его сложно, так как гофрированный шланг имеет неровную поверхность, и в складках легко накапливаются отложения;
• бутылочный или колбообразный отличается наличием колбы, создающей гидрозатвор. Колба (бутылка, стакан) имеет легко откручивающееся дно, делающее прочистку гораздо удобнее по сравнению с первым вариантом. Может быть двух видов. В первом случае гидрозатвор работает благодаря трубке внутри корпуса, во втором — благодаря перегородке;
• плоский — вместо колбы в нем установлен широкий плоский патрубок-отстойник. Используется в случаях, когда под мойкой необходимо сэкономить место, например, если там расположена стиральная машина.

Выпускаются также модели для двойных раковин, в которых два отвода присоединены к одному корпусу. Существуют разновидности с одним и двумя дополнительными отводами, обеспечивающими слив от стиральной и посудомоечной машины. Система слив-перелив защищает мойку от переполнения. Все эти устройства могут работать только с бутылочными корпусами: как с пластиковыми, так и с металлическими. Подсоединение к канализационной трубе и к выпуску, куда поступает вода из чаши, во всех случаях производится одинаковым образом, поэтому все нюансы установки можно рассмотреть не примере колбообразного устройства.

Чтобы понять, как крепится сифон к раковине на кухне, следует разобраться с набором деталей, из которых он состоит. Чаще всего в комплекте поставляются следующие изделия:

• решетка, закрывающая сливное отверстие раковины;
• резиновые прокладки;
• отводной патрубок;
• гайки и винты для соединения мойки и корпуса;
• корпус;
• сливной патрубок;
• гайка для соединения с канализационной трубой.

Из инструментов понадобится только отвертка. Возможно, придется воспользоваться герметиком, но такая необходимость возникает не часто, поскольку мировые производители выпускают сантехнику и детали к ней по стандарту, чтобы все изделия друг к другу подходили.

Начать следует с проверки, все ли детали на месте. Их список есть в инструкции, и даже если недобросовестный производитель укомплектовал набор не полностью, в инструкции будет полный перечень всех составляющих. Кроме того, изучив алгоритм действий заранее, работать будет гораздо проще.

На этой стадии не помешает проверка качества комплектующих, особенно, если набор стоил недорого. К браку относятся острые края, заусенцы, которые могут повредить прокладки. Их лучше срезать ножом. Неровности становятся причиной того, что сборные элементы прилегают друг к другу не плотно, позволяя воде просачиваться наружу.

Установка производится сверху вниз в следующем порядке

1. В чашу на сливное отверстие крепится защитная решетка. Обычно она поставляется с двумя прокладками. Если их толщина менее 4 мм, имеет смысл купить более массивные. Белая ставится с лицевой стороны чаши, черная — с нижней. Через эти прокладки к ней подсоединяется отводной патрубок. Он крепится к решетке с помощью металлического винта, расположенного в ее центре. Винт затягивается отверткой туго, но так, чтобы не сорвать резьбу. В некоторых моделях прокладки уже вклеены. Есть и модификации, в которых крепление осуществляется без винтов посредством пластиковой гайки, надевающейся снизу.
2. В патрубок вставляется колба — на только что привинченную трубку надевается стяжная гайка диаметром 32 мм резьбой вниз, затем — конусная прокладка. Широкой стороной она должна быть обращена к гайке. Высота расположения корпуса при этом регулируется в значительных пределах. Если поднять его до упора, слив, возможно, будет затруднен. Если опустить слишком низко, появится риск падения колбы. Когда высота отрегулирована, гайка затягивается. Инструментов для этого не понадобится — данная операция не требует практически никаких усилий.
3. К корпусу снизу прикручивается крышка, выполняющая функцию ревизионного люка. При засоре она снимается и вычищается.
4. На сливное отверстие колбы надевается гайка патрубка. Другая его сторона с вытянутым черным уплотнителем на конце помещается в канализационную трубу. Уплотнитель нужен для предотвращения проникновения запахов из канализации и сточной воды при ее засоре.
5. Необходимо убедиться, что все соединения герметичны. Для этого следует подать воду под небольшим напором, предварительно подставив ведро. Если протечек нет, напор можно увеличить.

В процессе сборки сифона под раковиной на кухне важно не затягивать пластиковые гайки слишком сильно, иначе резиновые прокладки в них сомнутся, что снизит их срок службы. Если их не дотянуть, падение прочности соединений будет постепенно нарастать, пока через некоторое время вся конструкция не развалится со всеми вытекающими последствиями.

В обычном комплекте использовать герметик не стоит. Во-первых, в нем нет необходимости, во-вторых, если придется ставить другой комплект, герметик придется счищать для придания соединениям плотности, а сделать это не так просто.

Если требуется поставить новый патрубок на старую мойку, придется избавиться от старого. За несколько лет службы он прикипает к поверхности. При демонтаже лучше сначала убрать нижнюю часть, затем открутить винт. Важно не форсировать события — иначе можно погнуть мойку. Пластиковую трубку нужно постепенно расшатать, и тогда она отвалится сама. Перед тем, как прикрепить новую, следует очистить поверхность от налета.

В тех редких случаях, когда элементы системы плохо стыкуются между собой, лучше попытаться найти им замену. Сделать это удается не всегда, и тогда на помощь приходят ножовка, комплект гаечных ключей, герметик и уплотняющая лента. Использовать данную технологию можно на всех этапах вплоть до подключения сифона к канализации.

Чтобы облегчить себе задачу, раковину лучше снять. Канализационную трубу на время проведения работ желательно заткнуть ненужной тряпкой.

Приступать к работе стоит только после окончания всех замеров. Если трубка слишком длинная, обрезать ее можно простой ножовкой. Важно не забыть очистить края от заусенцев с помощью наждачной бумаги.

Бывают ситуации, когда надежность соединения вызывает сомнение, и тогда без герметика не обойтись. Им покрывают резьбу непосредственно перед монтажом. Если используется прокладка, ее тщательно обмазывают густым слоем с расчетом, что все зазоры будут закрыты герметизирующим составом. Этот же метод применяется, если решетка не вполне подходит для чаши.

Металлические стыки ни в коем случае не должны быть ржавыми. Для уплотнения резьбовых соединений лучше использовать пеньку.

Схема монтажа системы для раковины с переливом немного сложнее. В данном случае у чаши сверху предусмотрено отверстие с гидроклапаном, в которое стекает вода, когда она переполняется. Такая система используется со всеми разновидностями систем. Лишняя вода по специальному патрубку отводится в корпус колбы либо в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело. При покупке важно учесть длину патрубка — ее должно хватить чтобы дотянуться от гидроклапана до сливного отверстия. Если она окажется слишком длинной, не факт, что излишек спрятать будет просто. Подобрать правильную длину по типоразмеру чаши помогут продавцы. Их помощь не понадобится, если купить сборную телескопическую трубку или гофрированный шланг.

Клапан оснащен прокладками, однако перед установкой поверхность необходимо тщательно очистить и обезжирить. Крепление производится с помощью прижимной гайки.

• Материал подготовил: Артем Филимонов

---

Как правильно собрать сифон для раковины?

Замена сифона для раковины – это совсем несложное задание, если следовать рекомендациям специалистов. Он может крепиться несколькими способами, поэтому необходимо знать, как его открутить и подсоединить в каждом конкретном случае.

Назначение

Сифон представляет собой трубу с изгибами, через которую происходит сток сливной воды из ванны, раковины, стиральной машины в канализационную систему.

Назначение сифонов может быть следующим:

• при сливе остается небольшое количество воды в сифоне, которое служит особым отстойником, предотвращая тем самым проникновение неприятных запахов, газов, шумов канализации обратно в жилище;
• не дает размножаться различным бактериям;
• предотвращает возможность образования засоров различного происхождения.

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Материалы и комплектация

Материал сифона должен быть устойчив к воздействию химических и термических агрессоров, поэтому его изготавливают из поливинилхлорида, хромированной латуни или бронзы, а также из пропилена. Конструкции из латуни или бронзы довольно дорогие, смотрятся эстетично и являются довольно престижными, но тем не менее они стойки перед коррозией, различными окислителями. Устройства из ПВХ, полипропилена и пластика намного дешевле, а также имеют простую сборку, устойчивость соединений, но не особо долговечны.

Типовой набор любого сифона состоит из следующих элементов:

• корпуса;
• прокладок из резины толщиной 3–5 мм, желательно из маслотермостойкого (белого) или силиконового пластика;
• защитной решетки диаметром до 1 см;
• гаек;

• патрубка (выпускного или отводного), чтобы установить прокладку. Он имеет 2-3 отчетливых колец, бортик, а также может быть оборудован отводком для подключения посудомоечной или стиральной машины;
• отводов к канализации;
• соединительного винта из нержавейки диаметром до 8 мм.

Как выбрать для кухни и ванной?

Сифон для кухни или ванной стоит выбирать, следуя, конечно, практичным целям. Но и особенности помещения тоже следует учитывать.

В ванной сифон должен обеспечивать отсутствие запахов из канализации, а также быстро и вовремя производить слив сточных вод. Сифоны, которые имеют соединительные элементы из твердых материалов, лучше не приобретать, так как установка будет сложна. В данной ситуации адекватным вариантом является гофрированный тип сливной трубки. Из-за гибкости устройства не составит труда его установить и поменять в труднодоступных местах ванной комнаты, тем более будет довольно просто заменить сифон.

Для кухни больше всего подойдет бутылочный тип сифона, потому как разнообразные части жирных и пищевых отходов не будут попадать в канализацию и способствовать ее засорению, а будут оседать на дно колбы. Тем более, если само устройство засорится, то его можно будет легко и удобно почистить. Для моек на кухне с двумя сливными отверстиями прекрасно подойдут типы сифонов, дополнительно оснащенными переливами.

Можно, конечно же, применять и другие типы сифонов, но только редко и в условиях ограниченного пространства, потому как могут возникнуть неприятные запахи, так как у них довольно короткий гидрозатвор.

Сборка и установка

Сборка и установка конструкций сифона для умывальника, мойки или ванны обычно не отнимает много времени, а также не требует особых навыков. Однако следует принимать во внимание различные мелочи, чтобы затем не переделывать все по несколько раз, будь то установка стиральной или посудомоечной машин, а также другого различного оборудования. При покупке сифона нужно проверить, все ли имеются элементы, а также разобрать с руководством по эксплуатации.

Для мойки

Сборку сифона сможет произвести даже тот, кто ни разу этим не занимался.

Однако следует учесть несколько нюансов.

• Все соединения должны быть герметичны. Нужно провести проверку непроницаемости с нижней пробки, находящейся обычно под давлением канализационных стоков. При приобретении сифона его надо хорошо проверить на наличие брака, который может нарушить целостность прокладки.

• При покупке собранного сифона необходимо проверить наличие в нем всех прокладок, удостовериться в том, как хорошо закреплены и затянуты элементы устройства.
• Сборка сифона для кухни должна осуществляться вручную для контроля силы зажима, а также чтобы не сломать изделие.
• При установке всех соединений сифона, особенно нижней пробки, прокладки устройства следует хорошо закрепить, чтобы не было протечек. Здесь подойдет герметик. Прикручивание элементов сифона необходимо произвести до конца, сильно не нажимая.
• Выполнив соединение выпускного патрубка, благодаря которому регулируется высота монтажа самого сифона, нужно закрепить крепежный винт, удаляя при этом лишний герметик.

Перед установкой сифона проводятся для начала предварительные работы. Например, на кухне имеется неновая металлическая труба, поэтому ее нужно соединить с сифоном, но прежде чем произвести это соединение, ее нужно будет почистить от грязевых отложений и поставить прокладку из резины. Однако если установлена труба из пластмассы, то сначала следует вывести ее конец на некоторый уровень (не выше полметра), только затем на нее необходимо поставить специальный переходник.

Дальше производится демонтирование устаревшего сифона с помощью отвертки для отвинчивания крепежного винта. Следует аккуратно очистить от жировых, грязевых отложений и ржавчины место для посадки нового сифона. После всех этих манипуляций можно ставить сифон на мойку. Основную составляющую сифона нужно вручную соединить с трубой, находящейся под мойкой. В руководствах по эксплуатации сифона сразу рекомендуют присоединять стиральную или посудомоечную машины, но все-таки стоит, прежде всего, соединить конструкцию с канализационной системой, произвести исходное испытание, при котором вспомогательные отводы закрываются особыми заглушками, входящими в состав комплекта сифона.

После этого проводится проверка, в ходе которой не должно быть протечек. Только тогда можно присоединять дополнительную технику, сливные шланги которых закрепляются хомутами. При установке важно, чтобы шланг слива, идущий от сифона, не перекручивался и не перегибался.

Для умывальника

Как обычно, нужно произвести разборку старого устройства. Следует открутить заржавевший винт в решетке слива или снять нижний участок устаревшего сифона. Затем протереть сливное отверстие.

Сборку можно производить следующим образом:

• выбрать самое широкое отверстие сливного устройства, прикрепить туда самую широкую плоскую прокладку и с боковой стороны крышку-колпак;
• прикрутить накидную гайку на патрубок, натянуть конусную прокладку тупым концом на патрубок, вставляющийся в дорсальное отверстие. И закрутить патрубок. Некоторые варианты предусматривают объединение патрубка с воронкой слива;
• прокладка и гайка насаживаются на гофрированную сливную трубу, которая затем прикручивается к сифону;
• не следует затягивать сильно элементы сифона при сборке, чтобы их не повредить.

Благополучно завершив сборку конструкции, можно продолжить ее установку.

• Над умывальником необходимо поместить металлическую сетку с кольцом. Подделать сливное устройство под канализационное отверстие раковины, осторожно удерживая и выправляя его.
• В сетку вкрутить соединительный винт.
• Полученную конструкцию подключить к канализационной системе, применяя гофрированную трубу, которую следует растянуть для получения необходимой длины.
• Произвести проверку, при которой устройство должно заполниться водой, обеспечивая водную пробку. Протечки не будет, если конструкция правильно собрана и установлена.

Для ванны

Сборка сифона для ванной производится практически по той же схеме, что и две предыдущие. Устанавливая новый сифон на ванну, нужно для начала почистить наждачкой все ее сливные отверстия для хорошего присоединения прокладок в будущем.

После необходимо применить следующий план действия при сборке и установке конструкции на ванну:

• используя одну руку, взять нижний перелив, на котором уже установлена прокладка, приложить внизу к сливному проходу. При этом другой рукой на этот проход прикладывается сливная чаша, присоединяющаяся при помощи винта, покрытого слоем хрома. Дальше при удержании нижнего элемента горловины винт нужно затянуть до конца;
• похожим способом собрать верхний проход, при сборке которого применяемый для слива канализационных отходов патрубок нужно специально вытянуть в направлении сливного элемента конструкции, чтобы потом их удобно соединить;

• верхний и нижний проходы следует соединить с помощью гофрированного шланга, который нужно закрепить на них предназначенными для этого прокладками с гайками;
• к сливному проходу необходимо также присоединить водяную заслонку. Чтобы не было накладок при установке элементов, их проверяют на наличие брака, который может помешать хорошему закреплению сливной канализации:
• Далее происходит подсоединение гофрированной трубки, которая подключает сифон к канализации, к водяной заслонке. Следует заметить, что некоторые варианты сифонов прямо соединяются с канализационной трубой, а другие – только с помощью уплотнительной манжеты.

Использование: советы

Следует применить следующие советы при использовании разнообразных типов сифонов:

• не рекомендуется применять ежедневно чистящие средства. Это способствует повреждению сливной трубы;
• чтобы избежать накопления грязевых отложений или образование мусора в сифоне, нужно использовать в мойке защитную решетку;
• закрывать полностью кран после его использования, ведь постоянно капающая вода приводит к износу сифона;

• требуется периодическое очищение устройства от налета извести и грязевых отложений;
• следует промывать мойку и слив по возможности струей горячей воды, но не кипятком;
• если сифон протек, следует обязательно заменить уплотнительную прокладку;
• не включать сразу горячую воду после холодной, это также может повредить сифон.

Подробная инструкция по сборке сифона для раковины в видео ниже.

Сборка и установка сифона для раковины, ванны с переливом, мойки и поддона душевой кабины

Одним из самых незаменимых элементов системы внутренней канализации, о существовании которого многие даже и не задумываются, является сифон. Именно он соединяет слив предметов санфаянса с канализационной трубой. Установка сифона защитит от проникновения неприятных канализационных запахов Вашу квартиру. Главная роль сифона – создание водяного затвора, который обеспечивает гигиеничность и комфорт при использовании таких нехитрых сантехнических аксессуаров, как раковина, мойка, душевая кабина и ванна.

Монтаж и замена сифона в раковине и мойке

На данный момент для раковин и моек существуют три вида сифонов:

• классический бутылочный
• трубный (он же коленный)
• гофрированный (в виде изгиба гофрированного шланга)

Для установки сифона на кухонной мойке и раковину в ванной обычно применяют сифоны бутылочного типа. Для монтажа сифона необходимо сделать замер диаметра входа канализационной трубы, куда будет входить его трубка, обычно это 40 или 50 мм. При необходимости мы приобретем, привезем и установим необходимый вам сифон.

Нужен монтаж сифона?
Звоните: +7 (3822) 34-22-85

Монтаж сифона в ванной

Установка сифона на ванну отличается более трудоемким процессом от монтажа аналогичных устройств, применяемых в мойке кухни или раковине. Во-первых, сифон для ванной состоит из двух сливных отверстий, так называемых сливом и переливом, которые объединяются перед чашей водяного затвора. Во-вторых, в связи с труднодоступностью, плохой видимостью и ограниченным рабочим пространством под ванной мастеру по установке приходиться приложить максимум усилий по их установке. Если в ванной комнате имеется стиральная машинка, то сифон должен иметь специальный сливной отвод для слива воды из стиральной техники.

Оперативный выезд и качественная замена

Замена сифона не займет много времени, но спешить при этом не стоит, чтобы избежать возможных протечек воды в местах соединений, работу нужно выполнять максимально внимательно и аккуратно. Некачественная установка данного элемента сантехники может привести к важным и серьезным проблемам в будущем. Поэтому сборку и замену сифона должен производить мастер сантехник, имеющий за своими плечами практический опыт.

Если вам необходима установка или замена сифона для вашей ванны, душевой кабины или раковины, то специалисты нашей компании с радостью вам помогут!

Цены на монтаж и замену сифона в Томске

Сборка и монтаж сифонов	Ед.изм.	Стоимость
Монтаж сифона на раковину и мойку	шт.	от 400
Установка сифона на двойную мойку	шт.	от 500
Монтаж сифона ванны (слив-перелив)	шт.	от 500
Замена обвязки ванны	шт.	от 600
Монтаж сифона в поддоне душевой кабины	шт.	от 500
Монтаж сифона для посудомоечной и стиральной машин	шт.	от 400
Замена металлического слива ванны с распилом труб	шт.	от 1000
Установка металлического сифона	шт.	от 1000
Устранение протечки сифона	шт.	от 600
Прочистка сифона	шт.	от 600
Демонтаж сифона	шт.	от 150

Ознакомиться с ценами на другие сантехнические работы Вы можете в соответствующем разделе «Цены на услуги».

Вызвать сантехника для установки сифона
Вы можете по тел.: +7 (3822) 34-22-85

Обращаясь в нашу компанию, будьте уверены, что конечный результат будет на самом высочайшем уровне!

Как установить слив для кухонной мойки

---

Замена мойки — это поэтапный процесс. В сегодняшнем посте мы обсудим способ установки слива в кухонную раковину. Этот процесс должен быть относительно простым для любого, у кого есть навыки слесаря ​​своими руками. Если вы никогда раньше не занимались водопроводом самостоятельно, мы рекомендуем начать с более простого проекта, например, с замены крана или внутренних частей унитаза.

Для начала вы должны понять анатомию кухонного слива.Он состоит из:

• Корзина под раковину
• Задняя часть (длинная прямая часть, выходящая из раковины)
• P-образная ловушка (изогнутая часть, которая крепится к хвостовику)
• Сливная труба (часть, которая прикрепляется к сифону и затем входит в стену)

Вы начнете этот проект с установки корзины для раковины, а затем перейдете к сливным трубам. Слово мудрым: перед шпаклевкой и затяжкой рекомендуется все подогнать насухо.Помните об этом, следуя этим пошаговым инструкциям.

Установите корзину под раковину

Материалы:

• Корзина для мойки и все ее детали (резиновая шайба, фрикционное кольцо, гайка)
• Замазка слесарная
• Ключ для корзины
• Плоскогубцы

Процесс установки:

1. Сделайте веревку из замазки сантехника и вставьте ее в нижнюю часть корзины для раковины.
2. Бросьте корзину для раковины с замазкой на дно раковины.
3. Вдавите корзину для раковины в дно раковины. Сильно надавите на нее, чтобы замазка вылилась из стенок корзины.
4. Поместите резиновую шайбу, прилагаемую к корзине для раковины, на нижнюю часть раковины, где корзина выступает за дно отверстия для раковины. Установите картонное фрикционное кольцо на резиновую шайбу.
5. Наверните гайку на дно корзины мойки, зафиксировав шайбу и картонное фрикционное кольцо на месте.
6. Используйте корзинный ключ, чтобы еще больше затянуть гайку.Если при этом корзина для раковины поворачивается в своем отверстии, возьмите плоскогубцы и удерживайте корзину, чтобы она не поворачивалась.
7. Удалите пальцами остатки замазки сантехника.

Установка дренажных труб

Материалы:

• Задняя часть
• Переходник сифона
• Р-ловушка с очисткой
• Прямые куски, обрезанные ножовкой
• Шайбы для каждого соединения труб
• Накидные гайки для каждого соединения

Процедура:

1. Поместите шайбу хвостовой части на верхнюю часть трубы хвостовой части, затем надвиньте накидную гайку на хвостовую часть снизу.Навинтите накидную гайку на дно корзины мойки.
2. Наденьте переходник фитинга ловушки на нижнюю часть хвостовика. Затяните адаптер ловушки.
3. Поместите прямую часть в слив в стене и с помощью накидной гайки прикрепите прямую трубу к сливу.
4. Поместите P-сифон между выпускным патрубком, выходящим из раковины, и прямым патрубком, идущим в водосток. Используйте накидную гайку с обоих концов, чтобы прикрепить детали, и установите шайбу на оба конца P-образного сифона.
5. Затяните выхлопную трубу, сифон и сливную трубу вручную, пока не убедитесь, что они подходят друг к другу, затем затяните их гаечным ключом.

Ресурсы

Ниже приведены несколько видео, которые мы считаем полезными. Во-первых, установка корзины:

Установка сливной трубы кухонной мойки:

Если вы чувствуете, что застряли и не знаете, что делать, позвоните в Terry’s Plumbing. Это то, ради чего мы живем, и мы будем рады сделать это у вас дома.

Выбрать и установить сифон для раковины: разнообразие методов

Сифон является неотъемлемой частью такой сантехники, как раковины и ванны. Он обеспечивает поступление воды в канализационную трубу, одновременно предотвращая проникновение запаха сточных вод в квартиру. В силу привычки современный человек интересуется устройством таких устройств только тогда, когда встает вопрос о ремонте. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

Аппарат различные сифоны

Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Сифонное устройство делится на два типа конструктивных решений: в виде изогнутых наподобие буквы S, трубок и бутылок как. Их называют, соответственно, или стеклянная бутылка, и двухоборотная, или локтевая. Все остальные виды, это всего лишь дизайнерское решение двух конструкций.

Преимущество сифона — простота очистки. Достаточно открутить заглушку на дне сифона.Раньше в квартирах устанавливались стальные или чугунные ловушки. Аппарат сифон дополнен в верхней части колена ревизии (отверстие с крышкой), аналогично тому, который был помещен в канализацию. Через это ревизия и чистка от засоров.

Например, рассмотрим сифонное устройство для бани. Сифон для ванны состоит из двух трубок: сливной и переливной. Перед гидрозатвором их соединяют в одну трубу, а по одной трубе вода уходит в канализацию. В качественной, хорошей сифонной трубке, легко регулируется по длине и имеет значение любое подходящее сливное отверстие.Также есть сифоны с автоматическим сливом.

Также существуют специальные конструкции сифона для душа. Вот одна из таких конструкций. Сливное отверстие вставляется в трубу на высоту немного меньше высоты поддона. В верхней части трубки имеется отверстие для слива воды.

Благодаря этому поддону усовершенствования, во время душа он наполняется теплой водой и, естественно, ноги не мерзнут, пока вы не примете душ.

Еще есть специальная лестница, устанавливаемая прямо на пол.В прорези канализационной трубы размещена канализационная труба и трап, сверху все покрыто плиткой.

Как я уже говорил выше, сифоны для раковин различаются кривошипными, бутылочными и гофрированными. Последнюю, чтобы получить эффект водоотделителя, нужно согнуть в форме буквы U. Этот загиб фиксируется пластиковой лентой. Свободный конец подвижен и может изгибаться в любом направлении. К недостаткам сифона можно отнести то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

Второй из этих примеров — это всем знакомая жесткая пластиковая конструкция, имеющая форму бутылки.Такой сифон есть практически в каждой квартире. Он может быть тихим для сохранности выскользнувших из рук при мытье колец — на дне ловушки они от вас сбегут, в отличие от гофрированного сифона — он не задерживается. поэтому в качестве альтернативы можно купить комбинированный вариант — бутыль с гофрированной трубкой. У провернутого сифона никаких характеристик практически нет: это изогнутая труба. Все эти сифоны для умывальников занимают так мало места под ними в и без того маленьких, с вами наших ванных комнатах.Для экономии места можно приобрести ловушку, которая помещается в специальный ящик. Для этого ящика в стене делается небольшая ниша. Вследствие этого на сток пойдет только небольшая трубка.

Конструкция дренажного бассейна

Кожух самодренажного устройства Представляет собой изогнутую трубку, в которую входил сифон и собственно дренажная труба. Когда кран включается и опускается в раковину, он сначала попадает в сифон, далее проходит по изогнутой трубе, а затем включается в общий сток воды.Для защиты сифона от засорения придуманы специальные защитные металлические сетки, которые устанавливаются в слив раковины и предотвращают попадание мусора и тонких волос.

№

За счет изгиба сифон выполняет основные задачи: вода идет не сразу, немного задерживается, образуя ворота, и не проникает неприятный запах из канализации в помещении.

Слив обычно комплектуется корпусом, выхлопной трубой, манжетами, пластиной на отверстие, резиновой пробкой, а также гайками и крепежом.Специалисты рекомендуют приобретать с переливным сливом. В такую ​​конструкцию добавлена ​​гофрированная труба, которая подключается к сифону чуть выше. Такой слив менее подвержен засорению.

Типы сифонов

В зависимости от того, к какому устройству подключен слив, их можно разделить на сифоны для умывальников, для душа и сифоны для ванной. Первый вариант, в свою очередь, в дальнейшем делится на несколько видов, различающихся по структуре. Сифон для душа устанавливается внизу или на полу.Сливная ванная оборудована переливом, чтобы избежать затопления.

Сифоны для моек отличаются своей конструкцией и могут быть:

• труба. Этот вид слива устанавливается в раковинах для ванной, потому что, если его не установить на кухне, он будет подвергаться частому засорению. Внешне это трубка изгиба, которая создает барьер для влаги. Для очистки сифона сняли с него нижнюю ножку. Основными достоинствами водостоков этого типа являются компактность, эстетичный внешний вид, доступность для чистки.

Недостатком сифона данного типа является не очень глубокая гидрозатвора, которая в будущем может давать неприятные запахи при испарении. Это может произойти, когда раковиной долгое время не пользуются: вода скапливается, застаивается и образует пот. Также недостатком можно считать как сложную установку, так и невозможность пользоваться кухней. Поэтому эти ловушки сегодня потеряли свою популярность, на смену им пришли раковины следующей формы.

• гофрированный. Этот слив представляет собой увеличенный вид сливной трубы.К основной конструкции подключена гибкая гофрированная трубка из пластика. С одной стороны слив соединен со сливом в раковине, а с другой — с канализационной трубой. Гофра достаточно хороша, чтобы гнуться и принимать любые изгибы, что выгодно для раковин, установленных нестандартно. трубка для создания косого гидрозатвора, сформированная вручную. Такая ловушка отличается простотой установки и дешевизной. Из-за отсутствия составов на трубке риск протечки воды сводится к нулю.Благодаря своей способности растягиваться, этот тип слива позволяет перемещать раковину, при этом не отсоединяя ее от выхода воды. Очень удобно в ремонте. Гофрированный сифон подходит для раковин, где мало места для установки слива.

Из сифона с гофрами можно отметить затруднения, возникающие при очистке от мусора. Из-за наличия мелких складок в тюбике будет оседать много жира и грязи. Для очистки трубок полностью удалите их или воспользуйтесь химическими средствами.

• Бутылка. На сегодняшний день являются самыми популярными среди потребителей. По форме такие ловушки напоминают бутылку, поэтому и получили название. Такое устройство устанавливается непосредственно под мойкой и включает в себя колбу и отстойник, куда поступают все отходы. изнутри колба снабжена откидной трубкой, в связи с этим в колбе почти всегда находится вода.

Если возникает необходимость вмонтировать несколько сливов к одному сифону, то устанавливается специальный переходник.Этот переходный элемент попадает в основной поток воды, а на стороне аварийного слива течет, например, подключенный к стиральной машине.

К преимуществам этого типа можно отнести возможность очистки сифонов. Для этого нужно просто открутить нижнюю часть колбы и очистить ее. Еще один плюс: если в раковину случайно уронили мелочь, она не войдет прямо в канализационную трубу, а задержится в отстойнике, и в дальнейшем можно будет извлечь оттуда. Сифон для бутылок имеет возможность подключения к другим сантехническим устройствам: посудомоечной, стиральной, а также некоторые модели оснащены дополнительными функциями.

Минус сливного бачка — это более сложная установка, чем в случае с гофрированным сифоном, а также очищающие свойства без необходимости замены самого устройства.

• сифоны сухие. Такие раковины — современное изобретение на рынке сантехники. Сухая слива популярна из-за невозможности скопления воды, так как вместо водоотделителя она содержит резиновую прокладку. Они играют роль барьера и предотвращают появление запахов из сточных вод.Когда вода сойдет, резинка открыла отверстие, когда воду отключили — резинка снова закрывает сливной проход для воды.

Такая конструкция сифона позволяет монтировать устройство в загородных домах, где хозяева уезжают на длительное время и помещение неотапливается. При отсутствии гидрозатвора, когда холодная вода не замерзает, и не повлечет за собой деформация сливной трубы.

А плюс еще отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и подходит даже под самую миниатюрную раковину.Установка такого слива может быть как вертикальной, так и горизонтальной.

Отличаются также материалом ловушек, из которого они изготовлены:

• металлических инструментов. Металлические отходы различаются по прочности, особенно модели из латуни и бронзы. Металлические ловушки не боятся механических повреждений, но со временем могут подвергнуться коррозии и окислению. Металл слива хорошего качества должен иметь внутреннее покрытие хромом: это предотвратит появление грязи и засорения труб.Минусом металлических сифонов мастера называют трудности укорачивания трубки — для этого требуется специальный инструмент и время.
• пластиковых сифонов. На сегодняшний день самые популярные устройства. Пластик имеет небольшую стоимость, устойчив к коррозии. В связи с коротким сроком службы пластмассовых изделий такие сифоны снабжены специальными резиновыми уплотнителями в соединительных узлах. Такой ход добавляет пластиковому сифону большей герметичности.

  Металлический сифон

Современные производители изготавливают пластиковые сифоны, покрытые внутри антибактериальным веществом, предотвращающим оседание грязи на трубе.

Пластиковые изделия легкие, устойчивы к химическим веществам, имеют простую конструкцию и удобны в установке.

На что обращать внимание при выборе сифона?

Выбирать сифон для раковины необходимо исходя из следующих факторов:

• Обычно сифоны продаются в комплекте с раковиной. Однако, если оборудование другое, измерьте диаметр раковины горловины. Диаметр умывальника и умывальника обычно разный;
• Позаботьтесь о вместимости сифона.заранее определитесь, подключены ли к сифону другие сантехнические устройства. При подключении дополнительных устройств необходимо увеличить пропускную способность. Делается это за счет увеличения количества выводов в канализационной трубе;
• Определите, насколько удобна канализационная труба. Если он слишком низкий — необходимо его поднять. В этом случае лучше купить гофрированный сифон;
• Подсчитайте, сколько свободного места доступно под мойкой, от этого будет зависеть размер будущего сифона;
• Выбирая мойку, внимательно осмотрите ее на предмет сколов, проколов и других браков.Также проверьте качество резиновых прокладок — возможно, придется покупать более надежные детали;
• Возможно, это будет важным эстетическим аспектом будущего сифона, поэтому купите сифон, который визуально также впишется в ванную комнату.

Порядок самостоятельной сборки уловителя для бутылок

В связи с большой популярностью сифонного типа бутыль следует рассмотреть возможность его установки. Сборка и установка сифона не предполагает возникновения проблем, поэтому с этой задачей сможет справиться и новичок.Чаще он поставляется с инструкциями по сборке, которым необходимо следовать.

При: протечке, травме, браке Допускается использование силиконового герметика.

Основные этапы установки включают:

Первым делом необходимо соединить сифонную раковину со сливным отверстием. Для этого закрепите защитную сетку для раковины снаружи, на сливной трубе и установите резиновую прокладку, плотно прижав ее к сливу изнутри раковины. Гайку трубы накрутить стяжным винтом с помощью отвертки.учтите, что защитная решетка должна быть утоплена в раковину и ни о чем не говорить. Это поможет избежать скопления воды в раковине.

Обязательно установите коническое кольцо

На втором этапе поднимается основная часть сифона. На конце вентиляционного патрубка надевается пластиковая гайка и коническое уплотнение, после чего он вставляется в колбу и гайка закручивается. Далее скручиваем верхнюю часть колбы, при этом она соединяется с помощью резиновых прокладок.

Обратите внимание на наличие конуса и уплотнительного кольца

На последнем этапе сифон подключается к канализационной трубе.Делается это с помощью гофрированной трубы или жесткой сборки. Важно, чтобы входной диаметр соответствовал подключенной трубе канализационной линии, иначе вам придется использовать резиновую втулку для уплотнения.

После этого как ловушку поставили, проверяем качество сборки. Для этого включите воду на полную головку и подложите под раковину бумагу, чтобы были видны капли.

сифон в сборе

Видео:

Видео:

Как установить сливную систему с двойной раковиной | Руководства по дому

Двойные раковины — обычное дело на кухнях с большим количеством людей.Две раковины можно использовать по отдельности или одновременно, чтобы в дальнейшем готовить и мыть посуду в одном помещении. Хотя эти две раковины имеют отдельные сливы, оба стока подключаются к одной и той же сливной трубе. Это верно независимо от того, находится ли сливная труба равномерно по центру между двумя раковинами или труба расположена непосредственно под одним из двух сливов. В любом случае оба сточных канала должны быть объединены в один мусор.

Сливная труба в центре раковины

Установите на место накидную гайку и шайбу одной из выпускных труб.Раскатайте кусок шпатлевки толщиной примерно 1/2 дюйма и оберните им конец трубы. Вверните пластиковый адаптер ловушки на 1 1/2 дюйма в нижнюю часть выхлопной трубы и вручную затяните накидную гайку. Повторите для другой стороны.

Нанесите немного клея для труб на один конец 90-градусного колена и прижмите его к другому концу переходника. Колено должно быть под углом к ​​сливной трубе. Повторите для другой стороны.

Выровняйте двойную тройку под углом 90 градусов над сливной трубой.Отрежьте два куска трубы, которые подходят от буквы «Т» к каждому из колен под углом 90 градусов. Приклейте каждую из труб к коленам под углом 90 градусов и соедините их в центре буквой «Т».

Раскатайте кусок шпатлевки толщиной примерно 1/2 дюйма и оберните им конец сливной трубы. Присоедините соединительный конец P-сифона к сточной трубе, идущей от стены.

Совместите сливную трубу с нижней частью буквы «Т» и отрежьте кусок трубы, чтобы он поместился между ними. Приклейте стояк на место.

Сливная труба под одним из сливов

Поместите накидные гайки и шайбы на концы каждой из хвостовых частей. Раскатайте кусок шпатлевки толщиной примерно 1/2 дюйма и оберните им конец трубы. Прикрутите трубные переходники на 1 1/2 дюйма.

Приклейте колено 90 градусов к адаптеру, который находится дальше всего от слива. Приклейте сантехнический Т к ближайшему к сливу переходнику. Поверните боковое отверстие на сантехнической-T к 90-градусному изгибу другого слива.

Отрежьте кусок трубы так, чтобы он поместился между коленом и сантехническим Т-образным соединением. Приклейте его на место.

Раскатайте кусок шпатлевки толщиной примерно 1/2 дюйма и оберните им конец сливной трубы. Прикрутите соединительный конец P-сифона к сливной трубе, идущей от стены, и совместите конец с дном сантехнического-T. Вырежьте стояк, чтобы он поместился между ними, и приклейте его на место.

Ссылки

Writer Bio

Сарабет Асафф работала и писала о индустрии домашнего благоустройства с 1995 года.Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат. Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

10 шагов по установке слива для кухонной раковины

Слив в раковине протекает и требует срочной замены? То, что попадает в слив раковины, не всегда бывает чистым, поэтому мы знаем, что означает протекание слива кухонной раковины.

Возможно, вы проводите капитальный ремонт кухни и вам нужен новый слив для новой кухонной мойки.

В этой статье мы дадим вам десять шагов, чтобы установить слив для кухонной мойки. Это руководство представляет собой простой пошаговый процесс самостоятельного изготовления, для выполнения которого не требуются какие-либо передовые профессиональные знания.

Инструменты и расходные материалы

• Ключи корзиночные
• Плоскогубцы
• Комплект для слива кухонной мойки
• Замазка слесарная
• Прокладка резиновая

Как установить слив для кухонной раковины

Теперь перейдем к этапам установки слива в кухонную раковину.

Шаг 1. Измерьте сливное отверстие в раковине

Причина, по которой вам нужно измерить сливное отверстие в раковине, — это помочь вам выбрать подходящий размер сливного комплекта для раковины.

Да, детали, необходимые для установки нового кухонного водостока, теперь поставляются в упаковке, хотя вы все равно можете покупать детали по отдельности.

Компоненты, составляющие комплект слива раковины, включают шайбу с резиновым уплотнением, крепежную гайку, сетчатый фильтр, предохранительную ленту от трения и патрубок, соединяющий сливную трубу и слив кухонной мойки.

Убедитесь, что патрубок также соответствует размеру вашей водосточной трубы. Мы советуем вам выбирать сливной комплект для раковины с латунным патрубком, так как он более прочный, чем пластиковые типы.

Комплекты для слива раковины можно приобрести в магазинах бытовой техники.

Шаг 2: Снимите старый фильтр

Используйте плоскогубцы, чтобы ослабить соединитель трубы и отсоединить сливную трубу от патрубка слива.

Отвинтите гайки, крепящие сетчатый фильтр, с помощью корзинного ключа. После этого вытяните сетчатый фильтр из нижней части раковины.

Приложите минимальное усилие, чтобы не повредить какие-либо компоненты гаечным ключом или плоскогубцами.Это позволит вам отсоединить водосточные трубы в шкафу под раковину.

Шаг 3. Нанесите замазку сантехника на сетчатый фильтр корзины

Голой ладонью скатайте тонкий кусок замазки сантехника и нанесите ее на основание ситечка.

Свернутая шпатлевка должна иметь одинаковый диаметр на всем протяжении, чтобы одна часть фильтра не выглядела более мягкой, чем другие.

Замазку

для сантехников также можно приобрести в ближайших к вам розничных магазинах бытовой техники.

Шаг 4. Вставьте сетчатый фильтр корзины в сливное отверстие раковины

Когда вы тщательно обернули рулон замазки вокруг сетчатого фильтра корзины, срежьте излишки замазки, если нить окажется слишком длинной.

Прижмите упор корзины в отверстие для слива раковины с такой силой, чтобы обеспечить хорошее уплотнение замазки между отверстием на сливе и сетчатым фильтром корзины.

Не следует нажимать на сетчатый фильтр слишком сильно, чтобы замазка теперь полностью вытеснялась, вместо того, чтобы обеспечить равномерное уплотнение.

Заберитесь в шкафчик под раковину и вытрите излишки замазки с нижней стороны сетчатого фильтра корзины.

Шаг 5: Наденьте фрикционную ленту и резиновую уплотнительную шайбу на основание сетчатого фильтра

Установите шайбу на сетчатый фильтр корзины.

Создает дополнительный герметизирующий эффект. После этого сдвиньте фрикционную ленту на шайбу, чтобы прижать ее к гайке.

Шаг 6: Затяните гайку сетчатого фильтра корзины

Поверните гайку по часовой стрелке, чтобы закрепить ее на резьбовом основании сетчатого фильтра.

Прежде чем использовать корзинный ключ для более плотного прилегания, вбейте его как можно сильнее.

С помощью острогубцев удерживайте основание фильтра на месте, затягивая гайку гаечным ключом.

Это предотвратит вращение сетчатого фильтра корзины вместе с движением ключа.

Удалите излишки замазки, высвободившиеся при затягивании гайки.

Шаг 7: Соедините латунный наконечник и сетчатый фильтр корзины

Закрутите патрубок вверх по резьбе сетчатого фильтра корзины.На насадке тоже есть резьба.

Совместите его резьбу с резьбой на основании сетчатого фильтра корзины и затяните его по часовой стрелке.

Шаг 8: Закрепите латунный патрубок с дренажной трубкой

Вставьте резиновую прокладку в сливную трубу. Прокладка обеспечивает водонепроницаемое уплотнение при соединении водосточной трубы с патрубком.

Осторожно совместите верх сливной трубы с нижней частью патрубка. Присоедините соединительное кольцо к сливной трубе и вставьте его в резьбовое латунное основание патрубка.

Шаг 9: Затяните соединительное кольцо с помощью гаечного ключа

Прежде чем использовать гаечный ключ, затяните кольцо рукой, чтобы добиться более плотного прилегания.

При использовании гаечного ключа следует прикладывать только разумное усилие, чтобы не сломать пластиковое кольцо или сливную трубу.

Шаг 10: Включите кран, чтобы проверить систему на герметичность

Включите запорные краны, а затем включите смеситель на кухне.

Дайте воде стечь в течение разумного времени, пока вы проверяете утечку в системе.

Если вы заметили протечку, необходимо затянуть протекающую часть гаечным ключом.

Однако делать это следует осторожно. На этом этапе часто применяется слишком большая сила, чем необходимо, и ломается хрупкий компонент.

Заключение

Установка слива кухонной мойки — один из наименее технических аспектов сантехники. Имея правильную информацию, вы можете самостоятельно заменить слив в кухонной раковине.

В этом руководстве для самостоятельного изготовления мы разбили процесс установки слива для раковины на действия, которым может следовать любой новичок и достичь профессионального результата.

Сообщите нам, насколько полезной была для вас эта статья через ваши отзывы. Не стесняйтесь присылать нам свой вопрос по любой части этого руководства, которую вы сочтете сложной. Не забудьте поделиться этой информацией и подписаться на обновления наших руководств по DIY.

Сантехника для раковины и слива

Схемы и полезные советы о том, как работает раковина и слив в кухне и ванной комнате

Раковины для кухни и ванной подключены к системе водоснабжения дома, которая снабжает смесители, и к домашней канализации система сточных вод (DWV) для стоков.И кухонные раковины, и раковины для ванны работают одинаково; Основное отличие состоит в том, что кухонные мойки предназначены для подключения к большему количеству приспособлений, чем к смесителю, например, к фильтру для воды, мусоропроводу и посудомоечной машине. В большинстве раковин для ванных комнат есть только кран и слив.

Слив в раковине всегда включает в себя «сифон», который заполняется водой, чтобы предотвратить попадание канализационных газов в дом. © Linerpics / Shutterstock.com

Как работает слив для раковины

Водоотвод в раковине состоит из нескольких компонентов.В кухонных мойках ситечко вставлено в корпус, которое вставляется в отверстие под раковину и прилегает к раковине с помощью шпатлевки для сантехников. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива. Мусоропровод, если он есть, крепится непосредственно к специальному фильтрующему корпусу. (См. Раздел «Как работает вывоз мусора».) Схема слива кухонной раковины

У большинства раковин для ванн нет фильтра, но есть откидная пробка, чтобы раковину можно было легко наполнить водой.Выдвижная заглушка вставляется в корпус слива, который подсоединяется так же, как корпус фильтра кухонной мойки, как показано справа. (Для получения дополнительной информации см. Сантехника для раковины в ванной.

Под раковиной резиновое уплотнение, металлическая шайба и большая контргайка или фиксатор прижимают корпус к раковине. Прямой наконечник крепится к корпусу фильтра с помощью резьбового соединения. соединительные муфты соединяют патрубок, основные части дренажного сифона и короткий резьбовой ниппель на тройнике в дренажной трубе.На стене или задней части шкафа декоративная накладка, называемая накладкой, скрывает соединитель и ниппель. Сточные воды выходят через сифон и спускаются по дренажной трубе в основную трубу.

Что такое ловушка для раковины?

Сифон для раковины — это J-образная труба под раковиной, предназначенная для улавливания ядовитых канализационных газов до того, как они попадут в дом. Наиболее распространенный сифон иногда называют P-сифоном (поскольку он имеет форму буквы P, упавшей лицевой стороной вниз). Сифон для раковины для ванной

Когда вода стекает в слив раковины, она проходит через сифон и выходит из водосточной трубы.Но поскольку дренажная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды улавливается и удерживается на изгибе сифона. Эта вода обеспечивает уплотнение, не позволяя канализационным газам подниматься вверх через слив раковины. Каждый раз, когда вы пользуетесь раковиной, вода в сифоне заменяется.

Сифон присоединяется к патрубку слива раковины и водосточной трубе с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.

Если раковина засорилась — или если вы уронили в канализацию небольшой предмет — первое место, где нужно искать засорение или потерянный предмет, находится в легко снимаемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) .У некоторых ловушек внизу есть пробка для очистки, поэтому вам даже не нужно снимать ловушку.

Рекомендуемый ресурс: Получите предварительно проверенную местную дренажную систему Pro

Позвоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
1-866-342-3263

О Дон Вандерворт

Дон Вандерворт разработал свой Имея опыт более 30 лет, работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о ловушках Дона Вандерворта

: что это такое? Очистка и установка

Сифоны на умывальниках, душах и ваннах

Сдержанный дизайн, безупречное функционирование: это то, что потребители ожидают от системы сточных вод, которая должна заставить их сточные воды исчезнуть, и их больше никогда не увидят. Их используют при мытье рук, принятии ванны и душа, в туалете и биде.Ловушка — это фактическая ловушка запаха, установленная в системе сточных вод. В зависимости от расположения ловушка имеет особую форму, которая называется «водяным затвором». Давайте сначала внимательно посмотрим, как работает ловушка.

Функция: принцип улавливания неприятных запахов.

Улавливатели запахов выполняют свою работу скрытно, и все они работают одинаково: в уловителе находится вода. Это герметизирует сливную трубу таким образом, чтобы газы разложения из канализационной системы не могли попасть в ваши жилые помещения. Потому что вы действительно не хотите, чтобы в вашем доме пахли такими запахами.Как только вы открываете кран, вода в сифоне заменяется. Это означает, что при содержании в чистоте ловушки самоочищаются.
Подводя итог: В ванной вам нужны высококачественные сифоны, которые надолго будут надежно выполнять свои функции по нейтрализации запахов. Независимо от того, какой вариант вы выберете.

Варианты: П-сифон или сифон для бутылок Какие сифоны обычно используются в частных домах?

• Классическая форма ловушки — это ловушка p .Здесь гидрозатвор остается стоять в U-образной изогнутой трубе под сливом. Благодаря превосходному «изгибу» он подходит для стандартных и больших раковин.
• В случае сифона для бутылок (прямая) сливная труба течет в чашеобразную емкость, где собирается вода. Компактное решение, которое часто используется для раковин небольшой глубины, например, в гостевых туалетах.
• Помимо умывальников, чашечный принцип используется также в душевых кабинах на уровне пола и в дренажных каналах.

Между прочим: В секторе санитарии также проводится различие между «скрытой ловушкой» и «открытой ловушкой».

Дизайн: сдержанные, прочные, сложные сифоны

Даже если сифон является необходимым компонентом любой санитарной системы: он может визуально улучшить вашу ванную комнату. В то время как сифоны для кухонных раковин, душевых или ванн обычно не видны, сифоны на умывальниках выступают в комнату. Чтобы уловитель запаха вписался в интерьер вашей ванной комнаты, мы рекомендуем вам приобрести дизайнерский уловитель .В hansgrohe вы найдете как стандартные ловушки, так и дизайнерские модели, такие как Flowstar. Эти красиво оформленные изделия сделают вашу раковину великолепной.
Подводя итог: Сифоны могут хорошо выглядеть и вписаться в интерьер современной ванной комнаты. Дизайнерские ловушки долго сохраняют красивый вид, потому что они сделаны из прочных материалов и элегантно хромированы. Они также действительно выделяются тем, что их легко установить и очистить.

Самый распространенный дефект при установке посудомоечной машины

Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.На приведенной ниже фотографии, которая была отмечена как фотография дня Structure Tech, видно несколько дефектов сантехники, два из которых связаны со сливом в посудомоечной машине.

Сможете ли вы их заметить?

Изнаночная сторона ловушки

Проблема номер один заключается в том, что слив соединен со стороной сифона канализационной трубы . Вода, которая всегда находится на дне P-сифона, предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен перед P-сифоном, а не после , как это было сделано здесь.При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину. На схеме внизу справа показана правильная установка.

Без высокой петли

На приведенном выше рисунке справа вы заметите, что слив из посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины; это требуется всеми производителями посудомоечных машин, а также Сантехническим кодексом штата Миннесота (раздел 4715.1250). Фактически, наш сантехнический кодекс гласит: « как можно выше под столешницей ». Альтернативой установке высокой петли является установка воздушной прослойки у кухонной мойки. Это устройство, которое на самом деле устанавливает над раковиной . Однако я не могу представить, зачем кому-то это делать, если в этом не было необходимости. Как некрасиво. В некоторых частях страны эти воздушные зазоры необходимы, несмотря ни на что. Жалко для них.

Несмотря на то, что новые посудомоечные машины поступают от производителя со сливной петлей, расположенной сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями.

Я разослал электронное письмо восьми производителям посудомоечных машин, задав им следующий вопрос:

«На сливе посудомоечной машины требуется высокий контур i в инструкциях по установке для всех ваших посудомоечных машин . Для чего это нужно? Разве высокая петля, встроенная сбоку посудомоечной машины, не дает того же? Мы будем благодарны за любые комментарии или комментарии по этому поводу.”

Вот полученные мной ответы:

• Kenmore: “ Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил по сантехнике гласит: «Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или измельчителю пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше, в зависимости от того, что выше, или отдельно перекрываться воздушным зазором, расположенным на стояке ».
• GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или выливание воды во время работы».
• Bosch: Высокая петля в сливном шланге посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
• Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительный высокий контур в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
• Maytag: Нет ответа через 29 дней.Бу.
• Whirlpool: Нет ответа через 29 дней. Бу.
• Амана: Нет ответа через 29 дней. Бу.

Подводя итог, можно сказать, что высокий контур необходим для предотвращения обратного потока воды в посудомоечную машину и для предотвращения неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной петли высокого давления под кухонной раковиной требует ремонта в рамках их оценки истинности продажи жилья.
