Какие части электроустановок подлежат заземлению или занулению: ЧАСТИ, ПОДЛЕЖАЩИЕ ЗАНУЛЕНИЮ ИЛИ ЗАЗЕМЛЕНИЮ — Студопедия

Содержание

Части электроустановок, подлежащие заземлению

Части электроустановок, подлежащие заземлению

Согласно «Правилам» заземляют металлические части электроустановок и оборудования во всех производственных помещениях и наружных установках, которые могут оказаться под напряжением, вследствие нарушения изоляции электрооборудования. К частям, подлежащим заземлению, относятся: корпусы аппаратов, электрических машин и трансформаторов, каркасы распределительных щитов, корпусы кабельных муфт, металлические оболочки проводов и кабелей, металлические корпусы светильников, выключателей, штепсельных розеток и т. п.

Заземление указанных выше элементов электроустановок не требуется в следующих случаях:

а) при номинальном напряжении 380 в и ниже переменного тока и 440 в и ниже постоянного тока в помещениях, отнесённых к категории без повышенной опасности поражения электрическим током, за исключением тех случаев, когда возможно одновременное прикосновение обслуживающего персонала к электрооборудованию и другим заземлённым предметам;

б) при номинальном напряжении ниже 127 в переменного тока и 110 в постоянного тока во всех помещениях за исключением случаев, предусмотренных специальными правилами.

Защитным заземлением называется соединение с заземлителем металлических частей установки, изолированных от проводников, находящихся под напряжением. Выполняется для защиты от опасных напряжений.

Заземлителем называется металлический проводник или группа проводников (трубы, угловая сталь, пластины и др.), находящихся в непосредственном соприкосновении с почвой и обладающих достаточно большой проводимостью.

Совокупность заземлителя и заземляющих проводов, соединяющих заземляемые части электрической установки с заземлителем, называется заземляющим устройством.

Электроустановки напряжением до 1000 в допускаются как с глухозаземлённой, так и с изолированной нейтралью, а электроустановки постоянного тока — с глухозаземлённой или изолированной средней точкой.

Глухозаземлённая нейтраль — это нейтраль трансформатора или генератора, присоединённая к заземляющему устройству непосредственно или через малое сопротивление.

Изолированная нейтраль — это нейтраль, не присоединённая к заземляющему устройству или присоединённая через аппараты, имеющие большое сопротивление.

Сети напряжением до 1000 в с изолированной нейтралью, связанные через трансформаторы с сетями напряжением выше 1000 в, должны быть защищены от опасности, возникающей при повреждении изоляции между обмотками высокого и низкого напряжений трансформатора, при помощи пробивного предохранителя, устанавливаемого в нейтрали или фазе на стороне низкого напряжения трансформатора. Общее сопротивление заземляющего устройства при этом не должно быть более 4

ом.

При мощности генераторов и трансформаторов 100 ква и менее заземляющие устройства должны иметь сопротивление не более 10 ом.

В четырёхпроводных сетях переменного тока обязательно глухое заземление нейтрали.

В электроустановках до 1000 в с глухозаземлённой нейтралью обязательна металлическая связь между корпусами электрооборудования и аппаратурой с заземлённой нейтралью нулевым (заземляющим) проводом (рис. 69).

Нулевым проводом называется провод сети, соединённый с заземлённой нейтралью трансформатора или генератора.

Сопротивление заземляющего устройства в электроустановках напряжением до 1000 в, к которому присоединены нейтрали генераторов или трансформаторов, не должно быть более 4 ом. Исключение составляют заземляющие устройства, к которым присоединяются нейтрали генераторов и трансформаторов мощностью 100

ква и менее. Для таких установок заземляющее сопротивление не должно превышать 10 ом.

Сопротивлением заземляющего устройства называется сумма сопротивлений, слагающаяся из сопротивления заземлителя относительно земли и сопротивления заземляющих проводников.

Зануление или заземление частей электроустановок. Горюнова Э.

Какие части электроустановок подлежат занулению или заземлению?

Справочно:

занулением в электроустановках напряжением до 1 кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока.

К частям электроустановок, подлежащим занулению или заземлению, относятся:

– корпуса электрических машин, трансформаторов, аппаратов, светильников и т.п.;

– приводы электрических аппаратов;

– вторичные обмотки измерительных транформаторов;

– каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемные или открывающиеся части, если на последних установлено электрооборудование напряжением выше 42 В переменного тока или более 110 В постоянного тока;

– металлические конструкции распределительных устройств, металлические кабельные конструкции, металлические кабельные соединительные муфты, металлические оболочки и броня контрольных и силовых кабелей, металлические оболочки проводов, металлические рукава и трубы электропроводки, кожухи и опорные конструкции шинопроводов, лотки, короба, струны, тросы и стальные полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с заземленной или зануленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается электрооборудование;

– металлические оболочки и броня контрольных и силовых кабелей и проводов напряжением до 42 В переменного тока и до 110 В постоянного тока, проложенных на общих металлических конструкциях, в т.ч. в общих трубах, коробах, лотках и т.п. вместе с кабелями и проводами, металлические оболочки и броня которых подлежит заземлению или занулению;

– металлические корпуса передвижных и переносных электроприемников;

– электрооборудование, размещенное на движущихся частях станков, машин и механизмов.

Документ:

Правила устройства электроустановок, утвержденные приказом Белорусского государственного энергетического концерна «Белэнерго» от 28.12.2005 № 380 (далее – ПУЭ).

Элла Горюнова, ведущий инженер
по охране труда ОАО «Управляющая компания
холдинга «Белорусские обои»

Какие части электроустановок и электрооборудования подлежат заземлению или занулению

Чем опасно неправильное заземление или его отсутствие?
Как организуется заземление
Системы зануления и заземления

Чем опасно отсутствие заземления мы рассказали в статье о схемах заземления. Но не каждый предмет в доме может ударить током. Скажем, чайник с пластиковой ручкой скорее безопасен, если его использовать по назначению. А что насчет сварочного аппарата? Потому важно определить, какие части электрооборудования подлежат заземлению или занулению.

Что необходимо заземлять в частном доме?

Короткий ответ: практически все.

Для подробностей придется разделить заземление на защитное и рабочее.

Рабочее заземление необходимо для обеспечения работы электросети и оборудования. Планируется непосредственно на этапе организации электропроводки в доме. Подразумевает заземление генераторов, трансформаторов, других элементов цепи. Если вы обратились в специализированную компанию, что мы искренне рекомендуем сделать, к примеру, в «Алеф Эм», то вопрос рабочего заземления для вас решен.

Защитное заземление делает безопасным контакт с нетоковедущими элементами. Корпус плиты, микроволновки, холодильника — все это требует обязательного заземления. Механизмы и приборы имеют металлический корпус, который проводит электрический ток. При повреждении изоляции такой корпус станет опасным для человека. Поражение током возможно и при контакте с оборудованием в мастерской. Сварочный аппарат, токарный станок и другое подобное оборудование также стоит связывать с землей. Помните, получить удар током можно и от ванны, раковины или водопроводных труб, если они сделаны из токопроводящих материалов (сталь, медь и прочие).

Исключения — потребители электроэнергии с двойной изоляцией. Двойная изоляция подразумевает, что при повреждении проводки корпус и элементы, с которыми вы контактируете, останутся изолированными.

Какие электроустановки подлежат заземлению?

Чаще понятие электроустановки применимо к промышленным объектам. Но в частном доме тоже найдется то, что попадает под определение электроустановки. Потому стоит ответить на этот вопрос.

В условиях повышенной опасности необходимо заземление при номинальном напряжении 42В переменного тока или 110 постоянного. В большинстве же случаев — при 380В переменного тока. И здесь важно уточнить, что это справедливо, если помещение не взрывоопасно.

Но ведь нет необходимости занулять или заземлять каждую деталь. А какие части электроустановок подлежат заземлению?

В предыдущей части мы уже частично ответили на этот вопрос: корпуса, трубы. В список обязательных к заземлению элементов следует добавить каркасы распред.щитов и металлические конструкции кабельных линий.

Системы зануления и заземления

В частном доме для обеспечения вашей безопасности следует заземлять все токопроводящие конструкции, которые так или иначе могут привести к поражению током. И это не всегда потребители электричества.

Если Вам требуется консультация нашего инженера, заполните форму ниже или позвоните по телефону, указанному на сайте.

Форма заказа консультации по заземлению

Электроустановки, подлежащие обязательному заземлению — Студопедия

Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей и животных. Согласно Правилам устройства и эксплуатации электроустановок (ПУЭ) подлежат обязательному заземлению :

1 – корпуса электроустановок в сетях переменного тока при напряжении 380 В и выше, постоянного −чаще 440 В в помещениях без повышенной опасности

2 – корпуса электроустановок в помещениях с повышенной опасностью и особо опасных по условиям поражения электрическим током, а также в наружных установках в электросетях напряжением выше 42 В переменного и 110 В постоянного тока;

3 – корпуса электроустановок, установленных во взрывоопасных помещениях при всех напряжениях независимо от рода тока.

Нормы сопротивления защитного заземляющего устройства

Согласно ПУЭ сопротивление защитного заземления в любое время года не должно превышать:

4 Ом − в установках напряжением до 1000 В;

10 Ом − в установках напряжением до 1000 В, если мощность источника тока (генератора или трансформатора) 100 кВ А и менее;

0.5 Ом − в установках напряжением выше 1000 В с токами замыкания
на землю больше 500 А;

10 Ом − в установках напряжением выше 1000 В с, токами замыкания на
землю меньше 500 А.

Результаты измерений и расчета сопротивления защитного заземляющего устройства

Характеристика	Обозначение	Единица измерения	Полученная величина
Климатическая зона	I…IV	−
Коэффициент сезонности стержневого заземлителя		доли ед.
Коэффициент сезонности полосового заземлителя		доли ед.
Расположение заземлителей		−
Отношение расстояний между стержневыми заземлителями к их длине		−
Сопротивление стержневого заземлителя		Ом
Сопротивление полосового заземлителя		Ом
Число стержневых заземлителей		шт.
Коэффициент использования стержневого заземлителя		доли ед.
Коэффициент использования полосового заземлителя		доли ед.
Сопротивление защитного зазаемляющего устройства		Ом

Список источников

1. Дежемесов А.А. Методические указания к лабораторной работе «Определение сопротивления защитного заземляющего устройства», Липецк, 1999.

2. Правила устройства электроустановок. ПУЭ-85. Раздел 1. Общие
правила, М.: Энергоиздат, 1986. С.98.

3. Безопасность жизнедеятельности: Учебник для вузов/С.В.Белов, Д.В,
Ильницкая, А.Ф.Козьяков, Л.В.Морозова, Г.ГШавлинихин, И.Е. Пере
ездчиков, В.П.Сивков, Д.М.Якубович, Под ред. С.В.Белова. -М.: Выс
шая школа, 1999. С. 90-101.

Части, не требующие преднамеренного заземления или зануления | Безопасность

Подробности: Категория: Безопасность

Условия отказа от преднамеренного заземления или зануления частей электроустановок, технологических агрегатов и конструкций строительного и производственного назначения даны далее.
Части, не требующие преднамеренного заземления или зануления

Части, не требующие преднамеренного заземления или зануления	Условия отказа от преднамеренного заземления или зануления
Корпуса электрооборудования, аппаратов и электромонтажных конструкций, установленных на заземленных (зануленных) металлических конструкциях, РУ, на щитах, шкафах, щитках, станинах станков, машин и механизмов Конструкции, перечисленные в нормах, при условии надежного электрического контакта между этими конструкциями и установленным на них заземленным, или зануленным электрооборудованием Арматура изоляторов всех типов, оттяжек, кронштейнов и осветительной арматуры при установке их на деревянных опорах ВЛ или на деревянных конструкциях подстанций	При условии обеспечения надежного электрического контакта с заземленными или зануленными основаниями (исключение п. 7.3.134 ПУЭ) Указанные конструкции не могут быть использованы для заземления или зануления установленного на них другого электрооборудования Если заземление не требуется по условиям защиты от атмосферных перенапряжений. При прокладке кабеля с металлической заземленной оболочкой или неизолированного заземляющего проводника на деревянной опоре
Части, не требующие преднамеренного заземления или зануления	Условия отказа от преднамеренного заземления или зануления
Съемные или открывающиеся части металлических каркасов камер распределительных устройств, шкафов, ограждений и т. п. Корпуса электроприемников с двойной изоляцией Металлические скобы, закрепы, отрезки труб механической защиты кабелей в местах их прохода через стены и перекрытия и другие подобные детали (в том числе протяжные и ответвительные коробки размером до 100 см²) электропроводок, выполняемых кабелями или изолированными проводами, прокладываемыми по стенам, перекрытиям и другим элементам строений	перечисленные части, расположенные на этой опоре, должны быть заземлены или занулены Если на съемных (открывающихся) частях не установлено электрооборудование или если напряжение установленного оборудования не превышает 42 В переменного тока или 110 В постоянного тока (исключение п. 7.3.134 ПУЭ)

Оборудование, подлежащее заземлению — Студопедия

Защитному заземлению подлежат металлические нетоковедущие части электрооборудования, которые вследствие неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей и животных. При этом в помещениях с повышенной опасностью или особо опасных заземление является обязательным при номинальном напряжении электроустановки выше 36в переменного и 110в постоянного тока, а в помещениях без повышенной опасности — при напряжении 500в и выше. Лишь во взрывоопасных помещениях заземление выполняется независимо от величины напряжения.

В частности, заземлению подлежат: металлические корпуса электрических машин, трансформаторов, электрических аппаратов, светильников, ручных инструментов и т. п.; приводы электрических аппаратов — разъединителей, выключателей и т. п.; каркасы щитов, пультов и шкафов; металлические конструкции электроустановок, в том числе каркасы, стойки, балки, ограждения камер и щитков, металлические двери и ворота, конструкции, связанные с установкой электрооборудования, и т. п.; металлические кабельные конструкции, металлические корпуса кабельных муфт, металлические оболочки и брони силовых и контрольных кабелей, металлические оболочки проводов, стальные трубы электропроводок и т. п.; железобетонные и металлические опоры воздушных линий электропередачи до 1кв, а также 35кв с малыми токами замыкания на землю во всех случаях, а при напряжении 3—20кв — только в населенных пунктах.

Заземлению не подлежат следующие оборудование и части:

1. Арматура подвесных и штыри опорных изоляторов, кронштейны и осветительная арматура при установке их на деревянных опорах линий электропередачи и деревянных конструкциях открытых подстанций, если заземление не требуется по условиям зашиты от атмосферных перенапряжений.

Это положение обусловлено тем, что перечисленные части недоступны для прикосновения и появление напряжения на них не ухудшает условий безопасности персонала, работающего с деревянных опор и конструкций или находящегося вблизи них.

2. Оборудование, установленное на заземленных конструкциях, поскольку оно этим оказывается заземленным; при этом на опорных поверхностях должны быть предусмотрены зачищенные и незакрашенные места для обеспечения электрического контакта.

3. Корпуса электроизмерительных приборов, реле и т. п., установленных на щитах, шкафах, а также на стенах камер распределительных устройств. Объясняется это тем, что повреждения приборов, сопровождающиеся появлением на их корпусах напряжения, происходят весьма редко и, кроме того, у персонала нет необходимости касаться этих приборов.

4. Электроприемники напряжением до 1000кв двойной изоляцией, поскольку повреждение такой изоляции мало вероятно.

5. Рельсовые пути, выходящие за территорию электростанций, подстанций, распределительных устройств и промышленных предприятий. Это положение продиктовано опасностью выноса потенциала за пределы электрической установки.

6. Съемные и открывающиеся части на металлических заземленных каркасах и камерах распределительных устройств, ограждений шкафов, дверей и т. п., поскольку эти части в силу их контакта с основной конструкцией оказываются заземленными.

Что такое заземление и важность системы заземления?

Заземление — очень сложный предмет. Правильная установка систем заземления требует знания характеристик почвы, материалов и составов заземляющих проводов, а также заземляющих соединений и выводов.

Статья 250 Национального электротехнического кодекса (NEC) содержит общие требования к заземлению и заземлению электрических установок в жилых, коммерческих и промышленных учреждениях.Многие люди часто путают или смешивают термины заземление, заземление и соединение.

Чтобы понять простые термины:

Заземление

Заземление подключается к общей точке, которая подключена обратно к источнику электроэнергии. Он может быть подключен к земле, а может и не быть. Примером, когда он не подключен к земле, является заземление электрической системы внутри самолета.

Заземление

Заземление — это общий термин, используемый за пределами США и обозначающий соединение заземления оборудования и сооружений с Землей-матерью.Это необходимо в системе молниезащиты, поскольку земля является одним из выводов при ударе молнии.

Склеивание

Склеивание — это постоянное соединение металлических частей для образования токопроводящей дорожки, которая обеспечит электрическую непрерывность и способность безопасно проводить любой ток, который может возникнуть.

ПОЧЕМУ ЗАЗЕМЛЕНИЕ?

Существует несколько важных причин, по которым следует установить систему заземления.Но самая главная причина — защитить людей! К вторичным причинам относится защита конструкций и оборудования от непреднамеренного контакта с электрическими линиями под напряжением. Система заземления должна обеспечивать максимальную защиту от сбоев в электросистеме и молнии.

Хорошая система заземления должна проходить периодические проверки и техническое обслуживание, если необходимо, для сохранения ее эффективности. Непрерывному или периодическому техническому обслуживанию способствует надлежащая конструкция, выбор материалов и надлежащие методы установки, чтобы гарантировать, что система заземления противостоит износу или непреднамеренному разрушению.Следовательно, необходим минимальный ремонт, чтобы сохранить эффективность в течение всего срока службы конструкции.

Система заземления выполняет три основные функции, перечисленные ниже.

Безопасность персонала

Безопасность персонала обеспечивается за счет низкоомного заземления и соединения металлического оборудования, шасси, трубопроводов и других проводящих объектов, чтобы токи из-за неисправностей или молнии не создавали напряжения, достаточные для возникновения опасности поражения электрическим током.

Надлежащее заземление облегчает срабатывание устройства защиты от сверхтока, защищающего цепь.

Защита оборудования и зданий

Защита оборудования и зданий обеспечивается заземлением с низким импедансом и связью между электрическими службами, защитными устройствами, оборудованием и другими проводящими объектами, чтобы повреждения или токи молнии не приводили к возникновению опасного напряжения в здании.

Кроме того, правильная работа устройств защиты от сверхтоков часто зависит от цепей тока короткого замыкания с низким импедансом.

Снижение электрического шума

Правильное заземление помогает снизить электрический шум и обеспечивает:

Сопротивление между точками заземления сигнала по всему зданию сводится к минимуму.
Минимизированы потенциалы напряжения между соединенным между собой оборудованием.
Чтобы минимизировать влияние электрического и магнитного полей.

Другая функция системы заземления заключается в обеспечении эталона для проводников цепи для стабилизации их напряжения относительно земли во время нормальной работы. Сама земля не обязательна для выполнения эталонной функции. Вместо этого можно использовать другое подходящее проводящее тело.

Функция системы заземляющих электродов и клеммы заземления заключается в обеспечении системы проводников, обеспечивающих электрический контакт с землей.Две примечания мелким шрифтом (FPN), которые появляются в разделе 250-1 NEC, дают хорошее резюме причин для систем заземления и проводников цепи, а также проводящих материалов, которые окружают электрические проводники и оборудование.

Артикул: erico

Разница между соединением, заземлением и заземлением

Введение:

Одна из самых неправильно понимаемых и запутанных концепций — это разница между соединением, заземлением и заземлением. Связывание — это более ясное слово по сравнению с заземлением и заземлением, но между заземлением и заземлением есть небольшая разница.
Заземление и Заземление — это фактически разные термины для , выражающие одну и ту же концепцию .Заземление в системе электропроводки сети — это проводник, который обеспечивает путь к земле с низким импедансом для предотвращения появления опасного напряжения на оборудовании. Заземление чаще используется в стандартах Великобритании, Европы и большинства стран Содружества (IEC, IS), а термин «заземление» используется в стандартах Северной Америки (NEC, IEEE, ANSI, UL).
Мы понимаем, что заземление необходимы, и знаем, как это сделать, но у нас нет кристально четкой концепции для этого.Нам нужно понимать, что на самом деле есть две разные вещи, которые мы делаем для одной и той же цели, которую мы называем заземлением или заземлением.
Заземление предназначено для привязки нашего источника электричества к земле (обычно через соединение с каким-то стержнем, вбитым в землю, или каким-либо другим металлом, имеющим прямой контакт с землей).
Заземленные цепи машин должны иметь эффективный обратный путь от машин к источнику питания, чтобы функционировать должным образом (здесь — нейтральная цепь).
Кроме того, нетоковедущие металлические компоненты в системе, такие как шкафы для оборудования, корпуса и конструкционная сталь, должны быть электрически соединены между собой и должным образом заземлены, чтобы между ними не могло существовать потенциальное напряжение. Однако проблемы могут возникнуть, когда термины, такие как «соединение», «заземление» и «заземление», меняют местами или путают в определенных ситуациях.
В системе распределения питания типа TN, в США NEC (и, возможно, в других сферах): оборудование заземлено, чтобы пропускать ток повреждения и отключать защитное устройство без электризации корпуса устройства.Нейтраль — это путь возврата тока для фазы. Эти заземляющий провод и нейтральный провод соединены вместе и заземлены на распределительном щите, а также на улице, но цель состоит в том, чтобы на заземленную землю не протекал ток, за исключением кратковременных аварийных состояний. Здесь мы можем сказать, что на практике заземление и заземление почти одинаковы.
Но в системе распределения питания типа TT (в Индии) нейтраль заземляется только (здесь это фактически называется заземлением) на источнике распределения (на распределительном трансформаторе), а четыре провода (нейтральный и трехфазный) передаются потребителю.А на стороне потребителя все корпуса электрооборудования подключаются и заземляются в помещениях потребителя (здесь это называется заземлением). Потребитель не имеет права смешивать нейтраль с землей в своих помещениях, здесь заземление отличается от практики.
Но в обоих вышеупомянутых случаях заземление и заземление используются для одной и той же цели. Давайте попробуем разобраться в этой терминологии по очереди.

Связь:

Соединение — это просто соединение двух электрических проводников вместе.Это могут быть два провода, провод и труба, или это могут быть два Оборудования.
Соединение должно выполняться путем соединения всех металлических частей, которые не должны пропускать ток во время нормальной работы, с приведением их к одинаковому электрическому потенциалу.
Связывание гарантирует, что эти две соединенные детали будут иметь одинаковый электрический потенциал. Это означает, что мы не сможем накапливать электроэнергию на одном или двух разных устройствах. Между двумя соединенными телами не может быть тока, поскольку они имеют одинаковый потенциал.
Само по себе склеивание ничего не защищает. Однако, если одна из этих коробок заземлена, не может быть накопления электроэнергии. Если заземленная коробка соединена с другой коробкой, другая коробка также имеет нулевой электрический потенциал.
Он защищает оборудование и человека, уменьшая ток между частями оборудования при различных потенциалах.
Основной причиной соединения является безопасность персонала, поэтому кто-то, коснувшись двух частей оборудования одновременно, не получает шока, становясь путем уравнивания, если они находятся под разными потенциалами.
Вторая причина связана с тем, что произойдет, если фазовый провод может коснуться внешней металлической части. Соединение помогает создать обратный путь с низким сопротивлением к источнику. Это вызовет протекание большого тока, что, в свою очередь, вызовет срабатывание прерывателя. Другими словами, соединение позволяет выключателю отключиться и тем самым устранить повреждение.
Соединение с заземлением широко используется для обеспечения того, чтобы все проводники (человек, поверхность и продукт) имели одинаковый электрический потенциал.Когда все проводники имеют одинаковый потенциал, разряд не может возникнуть.

Заземление:

Заземление означает соединение мертвой части (то есть части, которая не проводит ток в нормальных условиях) с землей, например, рамы, корпуса, опоры электрооборудования и т. Д.
Цель заземления — свести к минимуму риск поражения электрическим током при прикосновении к металлическим частям при наличии неисправности. Обычно для этого используется зеленый провод в качестве обозначения.
В условиях неисправности нетоковедущие металлические части электроустановки, такие как рамы, ограждения, опоры, ограждения и т. Д., Могут достигать высокого потенциала по отношению к земле, так что любой человек или бродячие животные, прикоснувшиеся к ним или приближающиеся к ним, будут подвергнуты воздействию разность потенциалов, которая может привести к протеканию тока через тело человека или животного такой ценности, которая может оказаться фатальной.
Чтобы избежать этого, нетоковедущие металлические части электрической системы подключаются к общей массе земли с помощью системы заземления, состоящей из заземляющих проводов, для безопасного отвода токов замыкания на землю.

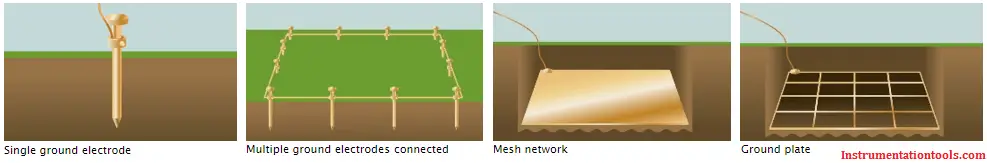

Заземление выполнено путем соединения металлической системы с землей. Обычно это достигается путем введения заземляющих стержней или других электродов глубоко внутрь земли.
Заземление предназначено для обеспечения безопасности или защиты электрического оборудования и человека за счет разряда электрической энергии на землю.

Заземление:

Заземление означает соединение токоведущей части (то есть части, которая проводит ток в нормальных условиях) с землей, например нейтралью силового трансформатора.
Заземление выполняется для защиты оборудования энергосистемы и обеспечения эффективного обратного пути от машины к источнику питания. Например, заземление нейтральной точки трансформатора, подключенного звездой.
Заземление относится к токоведущей части системы, например нейтрали (трансформатора или генератора).
Из-за молнии, скачков напряжения в сети или непреднамеренного контакта с другими линиями высокого напряжения в проводах системы распределения электроэнергии может возникнуть опасно высокое напряжение.Заземление обеспечивает безопасный альтернативный путь вокруг электрической системы вашего дома, что сводит к минимуму ущерб от таких происшествий.
Обычно для обозначения этого используется черный провод.
Все электрические / электронные схемы (AC & DC) нужен опорный потенциал (ноль вольт), который называется основанием для того, чтобы сделать возможным протекание тока от генератора к нагрузке. Заземление может или не может быть заземлено. При распределении электроэнергии он заземляется либо в точке распределения, либо на стороне потребителя, но не заземлен в автомобиле (например, все электрические цепи транспортных средств имеют заземление, подключенное к шасси и металлическому корпусу, которые изолированы от земли через шины).Из-за падения напряжения в проводке может существовать напряжение между нейтралью и землей, поэтому нейтраль не обязательно должна иметь потенциал земли.
В правильно сбалансированной системе фазные токи уравновешивают друг друга, так что общий ток нейтрали также равен нулю. Для отдельных систем это невозможно, но мы стремимся приблизиться к совокупности. Такая балансировка обеспечивает максимальную эффективность вторичной обмотки распределительного трансформатора

Микроразница между заземлением:

Нет большой разницы между заземлением и заземлением, оба значения «Подключение электрической цепи или устройства к земле». Это служит различным целям как стекать нежелательные токи, чтобы обеспечить опорное напряжение для цепей, нуждающихся в один, чтобы свинцовой молнии от хрупкого оборудования. Хотя между заземлением и заземлением есть небольшая разница.

(1) Разница в терминологии:

В США используется термин «заземление», а в Великобритании — термин «заземление».

(2) Балансировка нагрузки и безопасности:

Земля является источником нежелательных токов, а также иногда является обратным каналом для основного тока.При этом заземление делается не для обратного пути, а только для защиты чувствительного оборудования. Это альтернативный путь с низким сопротивлением для тока.
Когда мы вынимаем нейтраль для трехфазного несимметричного соединения и отправляем ее на землю, это называется заземлением. Заземление выполняется для уравновешивания несбалансированной нагрузки. Между оборудованием и заземляющей ямой используется заземление, чтобы избежать поражения электрическим током и повреждения оборудования.

(3) Защита оборудования против безопасности человека:

Заземление предназначено для защиты элементов схемы всякий раз, когда высокое напряжение передается грозами или любыми другими источниками, в то время как заземление является общей точкой в цепи для поддержания уровней напряжения.
Земля используется для обеспечения безопасности человеческого тела в условиях неисправности, в то время как заземление (как нейтральное заземление) используется для защиты оборудования.
Заземление — профилактическая мера, а заземление — только обратный путь
Заземляющий провод обеспечивает обратный путь для тока короткого замыкания, когда фазный провод случайно касается заземленного объекта. Это элемент безопасности системы электропроводки, и мы никогда не ожидаем увидеть протекание тока через заземляющий проводник во время нормальной работы.
Не заземляйте нейтраль второй раз, когда она заземлена либо на распределительном трансформаторе, либо на главной сервисной панели со стороны потребителя.
Заземление действует как нейтраль. Но нейтраль не может действовать как земля.

(4) Нулевой потенциал системы по сравнению с нулевым потенциалом цепи:

Заземление и заземление относятся к нулевому потенциалу, но система, подключенная к нулевому потенциалу, отличается от оборудования, подключенного к нулевому потенциалу.Если нейтральная точка генератора или трансформатора подключена к нулевому потенциалу, то это называется заземлением , . В то же время, если корпус трансформатора или генератора подключен к нулевому потенциалу, это называется заземлением .
Термин «Заземление» означает, что цепь физически подключена к земле и имеет нулевой потенциал по отношению к земле (земле), но в случае «заземления» цепь физически не подключена к земле, но ее потенциал равен нулю (где токи алгебраически равны нулю) относительно другой точки, которая также известна как «Виртуальное заземление».”
Земля с нулевым потенциалом, тогда как нейтраль может иметь некоторый потенциал. Это означает, что нейтраль не всегда имеет нулевой потенциал по отношению к земле. При заземлении у нас есть опорный потенциал нулевого напряжения относительно земли, в то время как при заземлении у нас есть опорный потенциал нулевого напряжения для цепи . Когда мы подключаем два различных силовых цепей в системе распределения электроэнергии, мы хотим иметь тот же ноль вольт ссылку, чтобы мы соединить их и основания вместе.Этот общий эталон может отличаться от потенциала земли.

Незаконная практика обмена Назначение заземляющего провода

Нейтральный провод при подключении к сети является обязательным в целях безопасности. Представьте, что человек с 4-го этажа здания использует провод заземления (который заземлен в подвале в подвале) в качестве нейтрального для питания своих фонарей. Другой человек со 2-го этажа имеет обычную настройку и использует нейтраль для той же цели. Нейтральный провод также заземляется на уровне земли (согласно практике США нейтраль заземляется (заземляется) в здании, а согласно индийской практике она заземляется (заземляется) на распределительном трансформаторе).Однако заземляющий провод (нейтральный провод) имеет гораздо меньшее электрическое сопротивление, чем заземляющий провод (заземление) , что приводит к разнице электрического потенциала (т. Е. Напряжения) между ними. Это напряжение представляет серьезную опасность для любого, кто прикасается к заземляющему проводу (металлический корпус оборудования), поскольку он может составлять несколько десятков вольт.
Второй вопрос — законность. Использование заземляющего провода вместо нейтрали делает вас вором энергии, так как счетчик использует только фазу и нейтраль для регистрации потребления энергии.Многие потребители совершают кражу энергии, используя заземляющий провод в качестве нейтрального провода в счетчике энергии.

Заключение:

Земля — это источник нежелательных токов, а также обратный путь для основного тока. При этом заземление делается не для обратного пути, а только для защиты чувствительного оборудования. Это альтернативный путь с низким сопротивлением для тока. Земля используется для безопасности человеческого тела в условиях неисправности, в то время как заземление (в качестве нейтрального заземления) используется для защиты оборудования.

Нравится:

Нравится Загрузка …

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Номер участника: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Промышленный Электрикс» (австралийские энергетические публикации). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить свои знания по различным инженерным темам.

Основы инструментов заземления

Почему заземление?

Плохое заземление не только способствует ненужному простою, но и отсутствие хорошего заземления также опасно и увеличивает риск отказа оборудования. Без эффективной системы заземления мы могли бы подвергнуться риску поражения электрическим током, не говоря уже об ошибках приборов, проблемах гармонических искажений, проблемах с коэффициентом мощности и множестве возможных прерывистых дилемм. Если токи короткого замыкания не имеют пути к земле через правильно спроектированную и обслуживаемую систему заземления, они обнаружат непредусмотренные пути, которые могут затронуть людей.

Следующие организации имеют рекомендации и / или стандарты по заземлению для обеспечения безопасности:

OSHA (Управление по охране труда) »
NFPA (Национальная ассоциация противопожарной защиты)»
ANSI / ISA (Американский национальный институт стандартов и Общество приборостроения Америки ) »
TIA (Ассоциация телекоммуникационной промышленности)»
IEC (Международная электротехническая комиссия) »
CENELEC (Европейский комитет по стандартизации в области электротехники)»
IEEE (Институт инженеров по электротехнике и электронике) »

Однако хорошее заземление не ограничивается безопасность; он также используется для предотвращения повреждения промышленных установок и оборудования.Хорошая система заземления повысит надежность оборудования и снизит вероятность повреждения из-за молнии или токов короткого замыкания. Ежегодно миллиарды людей теряются на рабочих местах из-за электрических пожаров. Это не учитывает связанные с этим судебные издержки и потерю личной и корпоративной производительности.

Зачем тестировать наземные системы?

Со временем коррозионные почвы с высоким содержанием влаги, высоким содержанием соли и высокими температурами могут разрушить заземляющие стержни и их соединения.Таким образом, хотя система заземления при первоначальной установке имела низкие значения сопротивления заземления, сопротивление системы заземления может увеличиться, если заземляющие стержни разъедены.

Вот почему настоятельно рекомендуется проверять все заземления и соединения с заземлением не реже одного раза в год в рамках вашего обычного плана профилактического обслуживания. Если во время этих периодических проверок измеряется увеличение сопротивления более чем на 20%, техник должен исследовать источник проблемы и внести коррективы для снижения сопротивления, заменив или добавив заземляющие стержни в систему заземления.

Что такое земля и для чего она нужна?

В статье 100 Национального электротехнического кодекса NEC заземление определяется как «проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или с каким-либо проводящим телом, которое служит вместо земли». Когда мы говорим о заземлении, на самом деле это два разных предмета: заземление и заземление оборудования. Заземление — это намеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю.Заземление оборудования гарантирует, что работающее оборудование внутри конструкции правильно заземлено. Эти две системы заземления необходимо держать отдельно, за исключением соединения между двумя системами. Это предотвращает разность потенциалов напряжения из-за возможного пробоя от ударов молнии. Цель заземления, помимо защиты людей, растений и оборудования, состоит в том, чтобы обеспечить безопасный путь для рассеивания токов короткого замыкания, ударов молний, статических разрядов, сигналов EMI и RFI и помех.

Что такое хорошее значение сопротивления заземления?

Существует большая путаница в отношении того, что является хорошим заземлением, и каким должно быть значение сопротивления заземления. В идеале заземление должно иметь нулевое сопротивление.

Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.

NEC заявила: «Убедитесь, что полное сопротивление системы относительно земли меньше 25 Ом, указанного в NEC 250.56. В помещениях с чувствительным оборудованием оно должно быть 5,0 Ом или меньше ».

В телекоммуникационной отрасли часто используется номинальное сопротивление 5,0 Ом или меньше для заземления и соединения.

Целью сопротивления заземления является достижение минимально возможного значения сопротивления заземления, которое имеет смысл с экономической и физической точек зрения.

Основы заземления

Компоненты заземляющего электрода

Заземляющий провод
Соединение между заземляющим проводом и заземляющим электродом
Заземляющий электрод

Расположение сопротивлений

Заземляющий электрод и его соединение
Сопротивление заземляющего электрода и его соединения обычно очень низкое.Заземляющие стержни обычно изготавливаются из материалов с высокой проводимостью / низким сопротивлением, таких как сталь или медь.
Сопротивление контакта окружающей земли с электродом
Национальный институт стандартов (правительственное учреждение при Министерстве торговли США) показал, что это сопротивление практически ничтожно при условии, что заземляющий электрод не покрыт краской. смазки и т. д., а заземляющий электрод плотно прилегает к земле.
Сопротивление окружающего тела земли
Заземляющий электрод окружен землей, которая концептуально состоит из концентрических оболочек одинаковой толщины.Те оболочки, которые находятся ближе всего к заземляющему электроду, имеют наименьшую площадь, что приводит к наибольшей степени сопротивления. Каждая последующая оболочка имеет большую площадь, что снижает сопротивление. Наконец, это достигает точки, когда дополнительные оболочки оказывают небольшое сопротивление земле, окружающей заземляющий электрод.

Итак, основываясь на этой информации, мы должны сосредоточиться на способах уменьшения сопротивления заземления при установке систем заземления.

Что влияет на сопротивление заземления?

Во-первых, код NEC (1987, 250-83-3) требует минимальной длины заземляющего электрода 2.5 метров (8,0 футов) для контакта с почвой. Но есть четыре переменных, которые влияют на сопротивление заземления системы заземления:

Длина / глубина заземляющего электрода
Диаметр заземляющего электрода
Количество заземляющих электродов
Конструкция системы заземления

Длина / глубина заземляющего электрода

Один из очень эффективных способов снижения сопротивления заземления — это продвинуть заземляющие электроды глубже.Почва непостоянна по своему удельному сопротивлению и может быть очень непредсказуемой. Это очень важно при установке заземляющего электрода, когда он находится ниже линии замерзания. Это сделано для того, чтобы на сопротивление земли не сильно влияло промерзание окружающей почвы.

Как правило, удвоив длину заземляющего электрода, можно снизить уровень сопротивления еще на 40%. Бывают случаи, когда физически невозможно продвинуть стержни заземления глубже — в области, состоящие из камня, гранита и т. Д.В этих случаях жизнеспособны альтернативные методы, включая цементное заземление.

Диаметр заземляющего электрода

Увеличение диаметра заземляющего электрода очень мало влияет на снижение сопротивления. Например, вы можете удвоить диаметр заземляющего электрода, и ваше сопротивление уменьшится только на 10%.

Количество заземляющих электродов

Другой способ снизить сопротивление заземления — использовать несколько заземляющих электродов.В этой конструкции более одного электрода вбивается в землю и соединяется параллельно для снижения сопротивления. Чтобы дополнительные электроды были эффективными, расстояние между дополнительными стержнями должно быть, по крайней мере, равным глубине ведомого стержня. Без должного расстояния между заземляющими электродами сферы их влияния будут пересекаться, и сопротивление не будет уменьшено.

Чтобы помочь вам установить заземляющий стержень, который будет соответствовать вашим требованиям к сопротивлению, вы можете использовать таблицу сопротивлений заземления, приведенную ниже.Помните, что это следует использовать только в качестве практического правила, потому что почва слоистая и редко бывает однородной. Значения сопротивления будут сильно отличаться.

Проектирование системы заземления

Простые системы заземления состоят из одного заземляющего электрода, вбитого в землю. Использование одного заземляющего электрода является наиболее распространенной формой заземления, и его можно найти за пределами вашего дома или на рабочем месте. Сложные системы заземления состоят из нескольких стержней заземления, связанных, ячеистых или сетевых сетей, пластин заземления и контуров заземления.Эти системы обычно устанавливаются на подстанциях, в центральных офисах и на вышках сотовой связи.

Сложные сети значительно увеличивают степень контакта с окружающей землей и снижают сопротивление земли.

Заземление электрических систем НОВЫЙ КОД: Заземление и соединение

Сервисы. Трехфазное обслуживание

Услуги Первичное обслуживание и вторичное обслуживание Накладные расходы по сравнению с подземными типами общих услуг Трехфазное соединение со звездой, закрытое, разомкнутый, треугольник, угол, заземленное, с отводом, разомкнутое, Однофазное, трехфазное, соединение, треугольник,

Дополнительная информация Электрическое заземление.Приложение C
Приложение C Заземление электрических цепей Заземление низковольтного оборудования Наиболее часто упоминаемым нарушением электроснабжения Управления по безопасности и охране здоровья (OSHA) является неправильное заземление оборудования на рабочем месте
Дополнительная информация Руководство по установке видеокамеры
Руководство по установке видеокамеры Целью данного руководства является предоставление информации, необходимой для завершения или изменения установки видеокамеры, чтобы избежать повреждения молнией и наведенного скачка напряжения.Это руководство
Дополнительная информация Глава 9. Соединение и заземление
Глава 9 Цели соединения и заземления Опишите, почему кабель должен быть соединен. Опишите процедуры соединения и заземления. Определите соединение и заземление. Объясните преимущества безопасности и цель соединения и
. Дополнительная информация Руководство заказчика подстанции 08/05/02
Руководство пользователя подстанции Содержание Раздел Стр. 2 из 85 Описание 0 Предисловие 010.00 Общие 010.10 Информация, необходимая для проверки подстанций нового клиента 010.20 Подстанция нового клиента
Дополнительная информация 800 коммуникационных цепей
СТАТЬЯ 800 ЦЕПИ СВЯЗИ ВВЕДЕНИЕ В СТАТЬЮ 800 ЦЕПИ СВЯЗИ Эта статья уходит корнями в телефонную технологию. Следовательно, он обращается к телефону и связанным системам, которые
Дополнительная информация Гиперссылки неактивны
Подготовлено: РУКОВОДСТВО ПО ПЛАНИРОВАНИЮ NIB / EOB ДЛЯ ОДНОКЛИЕНТСКИХ ПОДСТАНЦИЙ, ОБСЛУЖИВАЕМЫХ ОТ ТРАНСМИССИОННЫХ ЛИНИЙ 05503 Департамент: Электрические T&D Секция: T&D Инженерная и техническая поддержка Утверждено: G.О. Дуру (БОГ)
Дополнительная информация 4.5 Подключение трансформатора
СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ В КОММЕРЧЕСКИХ ЗДАНИЯХ IEEE Std 241-1990 5) Единый биллинг Ñ Некоторые приложения включают обслуживание нагрузки с фиксированной характеристикой. Для таких нагрузок энергоснабжающая организация может предложить
Дополнительная информация Земля Сопротивление заземления
Принципы, методы тестирования и приложения. Диагностика периодически возникающих электрических проблем. Избегайте ненужных простоев. Изучите принципы безопасности заземления. Сопротивление заземления. Почему
Дополнительная информация Советы по подключению питания 24 В
Руководство по Digital Designer Примечание по применениюAN0604D, версия B Советы по подключению источника питания 24 В В этом указании по применению описывается выбор трансформатора и подключение источника питания 24 В переменного тока к контроллеру KMC Controls DDC.
Дополнительная информация Введение в защиту от молний
Введение в молниезащиту. Соображения по проектированию структурной молниезащиты BS 6651 (Защита конструкций от молнии) четко рекомендует строго соблюдать положения стандарта
. Дополнительная информация Раздел B: Электричество
Раздел B: Электроэнергия Мы используем электрическую сеть, поставляемую электростанциями, для всех видов бытовой техники в наших домах, поэтому очень важно знать, как ее использовать безопасно.В этой главе вы узнаете
Дополнительная информация PXL-250: сетевая проводка
В этом документе представлены требования к сетевой проводке для сети управления доступом PXL-250. Требования к сети В PXL-250 используется полудуплексная коммуникационная шина RS-485. Согласно спецификации RS-485,
Дополнительная информация Указания по заземлению
Руководство по заземлению центральных сетей Раздел E2 Указания по заземлению Версия: 2 Дата выпуска: сентябрь 2007 г. Автор: Найджел Джонсон Должность: Специалист по заземлению Утверждающий: Джон Симпсон Должность: Руководитель
Дополнительная информация Комплект испытательных концов модели 1756
Keithley Instruments 28775 Aurora Road Кливленд, Огайо 44139 1-888-KEITHLEY http: // www.keithley.com Комплект измерительных проводов модели 1756 Общее назначение Информация о измерительных проводах Описание Эти измерительные провода позволяют использовать
Дополнительная информация Основы власти
Основы энергетики. Основы энергетики, 2008 г., American Power Conversion Corporation. Все права защищены. Все представленные товарные знаки являются собственностью соответствующих владельцев. Цели обучения на
Дополнительная информация Расчет тока короткого замыкания
Введение Несколько разделов Национального электротехнического кодекса относятся к надлежащей защите от сверхтоков.Безопасное и надежное применение устройств защиты от сверхтоков на основе этих разделов требует, чтобы
Дополнительная информация .
