Ремонт водяного и электрического теплого пола своими руками: чиним сами

Многие владельцы теплых полов оценили этот метод обогрева помещений по достоинству. Комфортная температура на уровне пола, экономия пространства и отсутствие неприглядных радиаторов позволяет создать уютную атмосферу в жилище. Но бывают моменты, когда такое благо цивилизации доставляет массу хлопот. Например, пол перестал нагреваться, и вы не знаете, что с этим делать. Не спешите отчаиваться. Неисправности теплого пола могут возникнуть по разным причинам. Возможно потребуется небольшой ремонт теплого пола, после чего он опять будет обогревать вас и ваших домочадцев.

Проведение ремонта электрического теплого пола

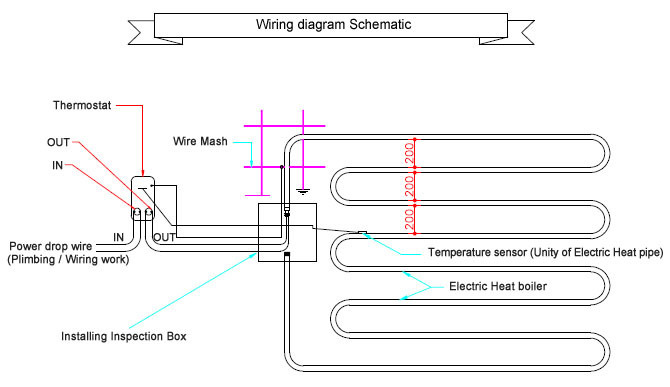

Прежде чем производить ремонт электрической системы теплого пола необходимо разобраться в причинах неисправности. Выделяют три проблемных места в электрическом отоплении:

• нагревательный элемент;
• терморегулятор;
• датчик температуры.

Выясняем причину неисправности

Первое что необходимо сделать при неисправности, это определить какая деталь конструкции является причиной. Обычно сложности не возникают если перед этим проводились ремонтные работы. В этом случае чаще всего повреждается нагревательный элемент в процессе использования дрели или пилы.

Во время ремонта кабель теплого пола был поврежден электропилой

Когда причины неисправности неясны, следует измерить напряжение питания. Рабочее напряжение указывается в технических документах. Результат измерения не должен отклоняться от приведенного в инструкции более чем на 5%. Обратите внимание на индикацию включения. Если лампочка не горит, проверьте напряжение на выводах. Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика. Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции.

Внимание! При проверке терморегуляторов необходимо отключать от них греющий кабель.

Если в датчике и терморегуляторе неисправности не обнаружены, причину отсутствия тепла следует искать в нагревательном элементе. Для этого измеряется сопротивление кабеля и изоляции и сверяется с показателями указанными в техпаспорте оборудования. Сниженное сопротивление изоляции говорит о наличии обрыва греющего кабеля. Указать точное место дефекта поможет специальное оборудование.

Причина – датчик или терморегулятор

В случае неисправности датчика его следует заменить. Вынув старое оборудование из гофрированной трубки, отметьте его местоположение, чтобы новый датчик установить также. Бывают случаи нарушения технологии, и оборудование устанавливается в стяжку без применения трубки. Тогда старое оборудование можно заменить датчиком температуры воздуха. Он крепится под терморегулятором. Терморегулятор, пришедший в негодность, тоже следует заменить новым.

Вот так выглядит датчик, который как правило находится внутри гофрированной трубки

О том, как правильно подключить электрический теплый пол к терморегулятору, читайте в статье: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru. html. Инструктаж по электротехническим работам и пример проведения монтажа.

Вышел из строя нагревательный элемент

После нахождения места дефектного кабеля приступают к его замене. Демонтируют покрытие на участке ремонта. Вскрывают стяжку. Оборванные или перегоревшие жилы зачищают и соединяют с помощью гильз подходящего диаметра, которые затем обжимают пресс-клещами.

Отремонтированный кабель электрического теплого пола — на место соединения крепят термоусадочную муфту, которую нагревают при помощи фена и дают остыть. Остывая, муфта сжимается и прочно герметизирует место соединения. Сверху место ремонта заливается цементом

Карбоновый теплый пол – инновационный вариант создания обогрева помещения и открытых пространств. Подробнее про то, что это такое, устройство системы и пример монтажа, можно узнать тут: https://pol-master.com/tepliy-pol/karbonovyj-teplyj-pol.html.

Особенности ремонта водяной системы

Срок службы теплых водяных полов при правильно монтаже и эксплуатации составляет не менее 50 лет. Гарантом этого служит монтаж цельных труб хорошего качества. Но бывают случаи когда при осуществлении ремонта труба повреждается перфоратором или болгаркой. В таких ситуациях ремонт системы необходимо проводить незамедлительно. Для начала, не вынимая насадку перфоратора или болгарки, отключите воду.

Для ремонта трубы водяного отопления понадобится два фитинга, кусок трубы, пресс

Расчистите место вокруг порыва, освободив доступ к поврежденной трубе. Во избежание попадания грязи в трубопровод замотайте концы труб изоляцией или наденьте на них резиновые перчатки. Один конец трубы развальцовывается, на него надевается фитинг и запрессовывается. Конец заготовленного куска трубы вставляется в фитинг и запрессовывается.

Так выглядит отремонтированный участок системы водяного теплого пола

Одевается и запрессовывается фитинг на другом конце ремонтируемого участка трубы. От вставляемого куска трубы отрезается лишнее, а она подсоединяется ко второму концу ремонтируемого трубопровода и запрессовывается. Запускается вода для проверки. И если все нормально ремонтируемый участок заливается стяжкой.

А вот как проводится такая же операция, только на системе из медных труб:

Ошибки при монтаже теплого пола

Все же, чтобы не возникало подобных поломок, следует проводить квалифицированный монтаж системы. Существует несколько нюансов, которые необходимо знать при установке системы:

• Расчет длины нагревающего элемента производится с учетом площади не занятой мебелью. Дело в том, что греющий кабель под предметами интерьера не прокладывают ввиду возможного перегрева и выхода из строя.
• Нагревательный элемент приобретается строго необходимого размера. Подрезание кабеля при монтаже снижает его прочность и приводит к поломке системы.
• Греющий кабель нельзя укладывать на грязную поверхность. Перед выполнением работ поверхность очищается и обеспыливается.

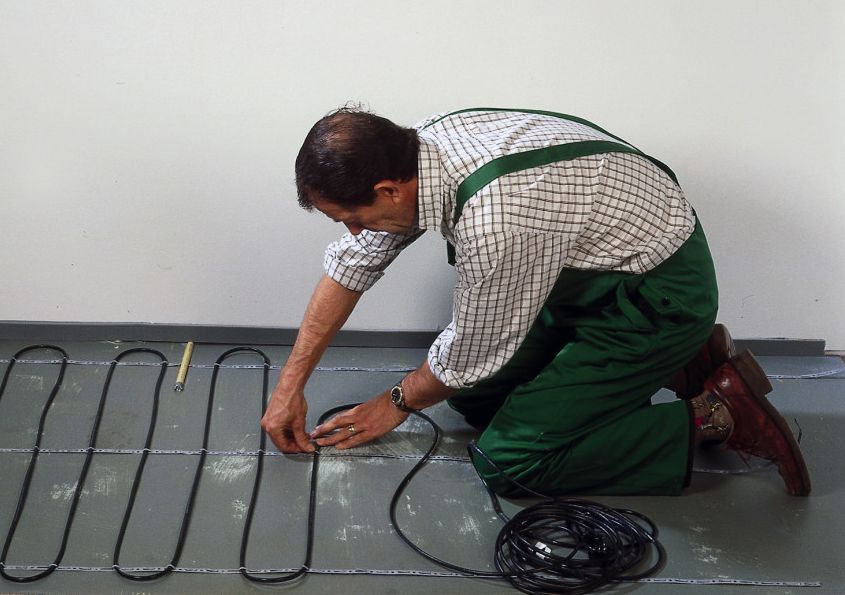

• Не рекомендуется ходить по кабелю во время укладки. Жесткая подошва может его повредить.
• Датчик температуры устанавливается так, чтобы к нему был доступ в случае ремонта. Его необходимо поместить в гофрированную трубку.
• Не оставляйте пустот вокруг греющего элемента. Это может привести к перегреву кабеля и его поломке.
• Желательно нарисовать схему укладки нагревательных элементов с указанием размеров. Она понадобится при проведении ремонта, чтобы не задеть кабель или трубу.
• Проверка кабеля после укладки осуществляется методом измерения сопротивления. Не рекомендуется включать систему до полного высыхания стяжки.
• Замер сопротивления осуществляется до и после укладки теплого пола. Оно должно соответствовать значению, указанному в техпаспорте.

Знайте, лучше предупредить проблему, чем потом устранять результаты своей халатности. Качественный и правильный монтаж теплого пола позволит избежать скорого ремонта. А использование схемы укладки при ремонте помещений обезопасит систему от пробоя перфоратором или другими инструментами.

Оцените статью: Поделитесь с друзьями!

Ремонт нагревательного кабеля теплого пола своими руками, Как установить муфту?

Поставьте лайк, поблагодарите автора за его труд!

Наиболее распространённая поломка кабеля возникает при монтаже, неправильной укладке или же  механического повреждения самого кабеля. Что бы застраховать себя после монтажа, перед заливкой стяжки, нужно проверить теплый пол мультиметром на сопротивление, оно должно быть в пределе, который указан заводом изготовителем +-10%, это же следует сделать после заливки.  Причины возникновения поломки в нагревательном кабеле также возможны в следующих случаях:

Узнайте как правильно сделать электрический теплый пол своими руками

1. Отсутствие поступления электропитания.
2. Поломка самого блока управления (терморегулятора). Возможна также причина в дачнике теплого пола.  (так как он уложен в гофре, не составит проблем сделать замену)

Как найти место повреждения

1. С помощью индикаторной отвертки проверяем наличия питания на фазе подводящийся проводов от щитовой.

        2. Если питание не поступает от щита используем аудио-детектор, прослушиваем стену в месте прокладки провода. Кабель, если по нем проходить напряжениям будет издавать звуковой сигнал. Отключить систему от электропитания в месте поломки, вскрыть стену и сделать ремонт силового провода. После ремонта проверить систему на работоспособность.



1. Если проблема не в силовом кабеле начинайте проверку самого теплого пола. Его можно определить с помощью тонального генератора и индуктивного щупа. Они с достаточно большой точностью укажут на место поломки

После нахождения места поломки. Нужно вскрыть напольное покрытие в том месте, и снять слой стяжки особо аккуратно, чтобы не усугубить повреждение.

Прежде не забудьте обесточить систему от электропитания, только после этого можно приступать к ремонту.

Точное место повреждения нагревателя можно определить на глаз, кабель будет прогибаться.

Далее нужно снять изоляционный слой. Зачистить жилы кабеля и соединить его по-новому с помощью специальных прессовочных гильз, сжать их пресс клещами. После этого нужно изолировать стыки нагревателя, вам понадобиться особые термоусадочные муфты и строительный фен. Когда ремонт провода закончен проверить его на сопротивления оно должно быть в пределах указанного производителем. Проверить провод на нагрев, если все в порядке уложить кабель назад и залить слоем бетона.

Какой кабель подходит под плитку, а какой в стяжку? Читать

(этапы ремонта показаны как пример)

1 После обнаружения поломки вскрикиваем плитку и аккуратно защищаем нагреватель

2 Зачищаем нагреватель разделяя его на слои

3 Нам понадобиться специальная гильза, термоусадка стойкие к перегреву, паяльник припой, строительный фен

4 Зачищаем нагревательную проволку по 5-7 мм , надеваем гильзу и сдавливаем ее так чтоб нагреватель хорошо закрепился, проверяете тестером сигнал

5 Надеваем прозрачную термоусадку так, чтоб ее края заходили поверх первой изоляции проволки

6. Прогреваем аккуратно феном

7. Гильза с проволкой должна быть полностью изолированна

8 Делаем дополнительно алюминиевый экран с фольги (напомню гильза и токопроводящий дрот уже должны быть герметично заизолированы, не допускается попадание тока на экран и заземление)

9 Соединяете заземление и немного паяете его

10 Снова надеваете термостойкую термоусадку и обрабатываете феном

11 Далее надеваете конечную термоусадку и обрабатываете ее феном.

Проводите проверку тестером

12 Все готово, сделает большую штробу для укладки кабеля на место, затяние клеем, уложите плитку. В паспорте укажите ремонт, пометьте место на плитке, сделает фото процесса

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.
