Спутниковая антенна своими руками

В этой статье опишу приемлемый способ, как сделать спутниковую антенну своими руками. Да и в квартире, где прием на магазинную антенну не всегда идеален. Каждая из антенн имеет свои достоинства и недостатки.

Для улучшения приема 3G, 4G, или WiFi, применяют зеркало от параболической антенны. Так как, русский любит халаву, все чаще ищет в интернете как сделать «спутниковую тарелку» в домашних условиях. У кого интернет не очень скоростной или не «безлимит» и не может (или не хочет) посмотреть видео, то опишу технологию своими словами.

Хотя есть духовки и большего размера, короче, инфу для размышления получили, дальше только ваша фантазия в помощь… По этой заготовке, можно вычертить на оценкованом листе. Соеденить края и зеркало для параболической антенны готово. Читал в интернете (не помню на каком сайте): надо взять у соседа антенну, выложить в ней проволоку и залить гипсом.

Итак, тут мы рассмотрим, как создать само параболическое «зеркало», а какую антенну будете вешать (wifi, 3 4G) Вам решать. Фокус — это нахождение облучателя (антенны) на расстоянии от центра спутниковой антенны. Парабола — это как часть шара, а фокус у шара в середине. Если антенну сделать, как Ант3, то фокус получится на уровне самой антенны, и т.д. Фокус от частоты высчитывается по формуле, которая учитывает саму частоту и диаметр зеркала.

Спутниковая антенна своими руками

Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная. Вкрутить в пивную тару саморезы, зачистить оба конца антенного кабеля и прикрутить к шурупам. Чтобы антенна не потеряла свои рабочие свойства из-за влияния непогоды, банки необходимо закрыть большой бутылкой из пластика, двух-трех литровой, у которой отрезаны дно и горловина.

Ртуть и ртутные антенны

Тогда пластик от высокой температуры поменяет свою форму и сделает отверстие герметично закрытым. Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить.

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.

Видео: базовые моменты направления спутниковой антенны

Открывшуюся обмотку нужно разделять пополам и отогнуть. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить. Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала. Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Чем хороша ртутная антенна

Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона.

Пришить детали из фольги капроновыми нитками к ткани зонта, в итоге вся его внутренняя часть должна быть покрыта фольгой. Усилитель можно как купить в магазине, так и смастерить самому. Вырезать овал из пивной банки, в центре овала сделать дырку, продеть в нее жилу и припаять контакт. Место соединения залепить пластилином, так не будет в этом месте металл ржаветь и окисляться.

В месте соприкосновения нужно прилепить пластилин или прочий изоляционный материал. Здравствуйте. Вот уж не ожидал, что данная конструкция ТВ антенны еще популярна. Не смотря на свою простоту в изготовлении и даже смешной вид. Она довольно хорошо ловит сигнал.

Как сделать самому, настроить и.. смотреть передачи? Сама спутниковая антенна у нас есть — продавцы квартиры снимать ее не стали, но забрали с собой «коробочку», без которой она не работает. Тарелка состоит из зеркала и конвертера. Сигнал падает на поверхность тарелки, преломляется по закону «угол преломления равен углу падения» и попадает пучком в фокус конвертера.

С тарелкой все понятно — крышки от железных ведер найти можно почти в каждом домохозяйстве. Конвертеры бывают разного вида, но состоят из головки, в которую входит сигнал, тела конвертера и выхода, к которому крепится кабель. Конвертеры бывают круговыми и линейными в зависимости от конфигурации. Однако к каждому телевизору нужен будет свой ресивер. Так же существуют ресиверы со встроенными модулями, для работы которых необходимо покупать карточку и вставлять в соответствующий разъем (НТВ+).

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. На этой неделе к нам поступил запрос о спутниковых антеннах. Закрепить антенну, направив ее на телевизионную вышку и настроить каналы, поворачивая ее в разные стороны.

Спутниковая антенна своими руками

Поделиться в соц. сетях:

Спутниковая тарелка — распространенное, но дорогое удовольствие. Многие из нас нередко задумывались над вопросом: возможно ли самостоятельно сделать такую многофункциональную антенну? Конечно, это вполне возможно! Чаще всего вопросом изготовления спутниковой антенны своими руками задаются люди с целью экономии денежных средств или те, кто любит проводить эксперименты. Соорудить самодельную TV-тарелку не так просто, как кажется. При ее монтаже нужно учесть не только особенности конкретной модели, но и даже самые мелкие нюансы: настройка доступных спутников, угол отражения и другие. Сегодня мы расскажем, как же делается спутниковая антенна своими руками из вполне доступных подручных средств. Давайте рассмотрим самые распространенные способы изготовления такого приспособления.

Способ выклейки с бетонным основанием

При изготовлении самодельной спутниковой антенны не забудьте нарисовать подробный чертеж прибора с учетом всех измерений и расчетов расходного материала, чтобы получить желаемый результат. Именно благодаря своим точным расчетам и значениям вы избавите себя от риска получения неправильной формы и подобных непредвиденных неприятностей.

Весь процесс изготовления такого оборудования состоит таким образом:

• Проводим в чертеже параболу, которая немного позже перенесется на стальной лист толщиной 0,05 см.
• Изготавливаем с помощью сварочного аппарата каркас из металлических прутов диаметром 10 мм. Выгибаем стальные ребра по ножу, а затем ввариваем подшипник на вершину конструкции.
• Устанавливаем каркас на ровной поверхности. Монтируем вертикально трубу в центр под смонтированный подшипник. После закрепления детали устанавливаем нож на подшипник большой шайбы.
• Заливаем тарелку густым бетонным раствором.
• Сушим полученную матрицу в течение 4-5 дней (желательно на открытом воздухе).
• Теперь делаем выклейку антенны. Разделяем готовую конструкцию на несколько частей. У нас получилось 8 секторов.

Важно! Это нужно для того, чтобы немного облегчить дальнейший процесс работы. Не забудьте проследить за одинаковым интервалом между элементами матрицы.

• Используем для выкройки специальную стеклоткань, нарезанную одинаковыми полосками, и эпоксидную грунтовку. Наносим на поверхность уже сухой матрицы обычное машинное масло, а затем ставим шайбу в установленную трубу. Смазываем матрицу смолой, на которую прикладываем полоску стекловолокна. Разглаживаем нанесенный компонент руками, чтобы не появились пузыри на поверхности проклеенной матрицы.
• Оклеиваем рефлектор алюминиевой фольгой.

Вот и вся работа. Такую спутниковую тарелку можно использовать по назначению.

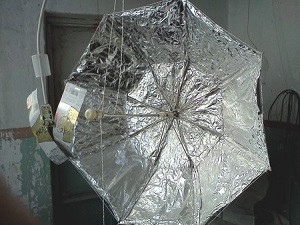

Спутниковая антенна своими руками в домашних условиях из фольги

Так бывает, что расположение дома не позволяет использовать параболическую тарелку, поэтому можно соорудить подобную антенну своими руками. Крайне важно учесть такие основные требования к данному самодельному устройству:

• Необходимость удаленности телевышки на 30-50 км от вашего дома.
• Сигнал должен обладать достаточным приемом хотя бы нескольких спутников.
• Желательно, чтобы рядом с вашим жилищем находилось высокое сооружение — так будет проще справиться с поставленной задачей.

Материалы и инструменты:

• Старый зонт.
• Рулон обычной фольги.
• Антенный кабель (желательно медный).
• Жестяная банка.
• Усилитель со встроенным блоком питания.

Изготовление:

• Изготавливаем спутниковую решетку. Измеряем интервал между всеми спицами зонта, центральный угол их прикрепления и высоту нужного нам сегмента.
• Вырезаем из фольги все детали, прикладываем их к треугольным частям зонта и пришиваем капроновыми нитками к имеющейся ткани. Подобными манипуляциями обшиваем фольгой всю внутреннюю часть зонта.
• Приступаем к сборке приемника сигналов. Устанавливаем его в фокусе спутниковой решетки. Для этого можно использовать купленный усилитель, а можно сделать его самостоятельно. Для этого снимаем 4 см оплетки с кабеля, подрезаем помехозащитный слой и оставляем одну центральную медную жилу, которая и будет передавать телевизионный сигнал.
• Вырезаем из пивной банки овальную деталь, в центре которой проделываем небольшое отверстие. Вставляем в него уже готовую кабельную жилу и припаиваем этот контакт. Закрываем соединения обычным пластилином, чтобы избежать окисления и коррозии в период эксплуатации прибора.
• Прикрепляем получившийся приемный аппарат к ручке зонта обычным скотчем, приматываем кабель 10-15 см, чтобы в дальнейшем вы смогли регулировать фокус зеркала.

Важно! Следите за тем, чтобы приемник не соприкасался с металлической ручкой зонта, так как это может привести к большим шумовым помехам. Чтобы обезопасить прибор от таких неприятностей, мы положили в зону возможного касания пластилин, который будет служить неким изолятором.

• Располагаем самодельный блок питания вблизи с телевизором, так как питание нашего усилительного устройства будет осуществляться через антенный кабель.
• Закрепляем тарелку капроновой нитью или верхним центральным кончиком зонта. Направляем ее на ближний источник (вышку), а затем выбираем приемником фокус, который поступил в качестве сигнала на наше ТВ.

к содержанию ↑

Спутниковая тарелка своими руками в домашних условиях из тонкого металлического листа

Изготовить такую спутниковую антенну своими руками несложно, важно лишь соблюдать инструкцию и приобрести одно полотно тонкого оцинкованного металла, толщина которого должна быть максимум 1,5 мм, а размеры — 100х100 мм. Из такого листа можно сделать самодельную тарелку диаметром 80 мм.

Пошаговый алгоритм действий:

• Берем в руки картон нужного нам размера, а затем делим его на 16 одинаковых круглых частей.

Важно! Учтите, что каждый сектор должен быть смещен от предыдущего примерно на 22 мм.

• Чертим 4 окружности с такими радиусами: 75, 254, 400, 538 мм. В силу того, что последний круг выходит за рамки картонной заготовки, то мы просто обрезаем все лишние части. По полученным окружностям мы в дальнейшем будем изгибать наш шаблон.
• Делаем надрезы вдоль 16 лучей, придерживаясь одинакового расстояния — С1, С2, С3 и С4. Размер С1 — 0 мм, С 2 — 11 мм, С 3 — 29 мм, С4 — 50 мм.
• Переносим проделанные вырезы на металлический лист, используя металлическую линейку и острую чертилку.
• Далее вырезаем ножницами по металлу ранее сделанную заготовку будущей тарелки.
• Соединяем между собой все металлические лепестки. Так мы получили готовое зеркало для нашей спутниковой антенны.

к содержанию ↑

Как сделать спутниковую тарелку в домашних условиях из проволоки?

Для изготовления такого самодельного оборудования вам понадобится большой надувной мяч, который послужит образцом для каркаса нашей будущей проволочной антенны.

Техника изготовления выглядит следующим образом:

1. Отмечаем на мяче карандашом самый большой радиус нашей спутниковой тарелки. Криволинейную поверхность будет представлять та часть мяча, которая отделена окружностью.
2. Берем в руки моток медной (желательно) проволоки диаметром 3 мм (можно взять со старого трансформатора), а затем делаем из нее окружность №1, которую укладываем на наш мяч.
3. Теперь делаем проволочную окружность №2 немного большую по размеру, чтобы интервал между ней и предыдущей составлял около 20 мм. Так мы постепенно дойдем до нужного самого максимального диаметра.
4. Соединяем лучами готовые круги так, чтобы места их пересечения скручивались толстой проволокой и спаивались оловянным способом.
5. Оставляем пустым место внутри самой маленькой окружности. Именно там будет крепиться стойка антенны.
6. Обтягиваем алюминиевой сеткой (можно фольгой) готовый каркас, соблюдая заднюю криволинейность отражающей конструкции.

к содержанию ↑

Спутниковая антенна своими руками из оргстекла

Оргстекло отлично подходит для изготовления самодельной спутниковой тарелки, так как при умеренном нагреве данный материал обладает отличной пластичностью, благодаря чему может принимать абсолютно любую форму. Для работы мы взяли один лист оргстекла толщиной 3 мм и с большим диаметром, чем диаметр заводского спутникового прибора.

Пошаговый мастер-класс по изготовлению спутниковой тарелки своими руками из оргстекла:

1. После размягчения материала под действием тепла разравниваем его на болванке, придавая оргстеклу круглую форму. Теперь ждем остывание материала.
2. Оклеиваем равномерно тонкой фольгой вогнутую поверхность используемого материала. В нашем случае фольга будет отражающим элементом.

Спутниковая антенна своими руками готова! Теперь можно настраивать каналы!

Важно! В данном способе есть свои недостатки — это дороговизна оргстекла и приобретение нагревательной камеры с вместительным внутренним объемом.

Настройка и установка самодельной спутниковой тарелки

Эти рекомендации помогут вам правильно настроить и установить самодельную спутниковую антенну:

• Находим правильный угол азимута.

Важно! Для ТВ триколор, вам не нужно будет крутить конвертер в разные стороны, так как в данном случае круговая поляризация. Для приема иностранных каналов подключите конвертер с линейной поляризацией.

• Узнаем угол наклона с помощью онлайн-калькулятора вашего провайдера.
• Устанавливаем спутниковый прибор подальше от металлических решеток и железобетонных конструкций. Самое идеальное место — самая высокая часть вашего дома.

к содержанию ↑

Совет 1: Как сделать спутниковую антенну

• Как сделать спутниковую антенну
• Как изготовить антенну
• Как подключить интернет через «тарелку»

• Эпоксидный клей(800 гр), листы бумаги , грубая ткань, кулинарная фольга, водопроводная пластмассовая труба, саморезы, старая спутниковая антенна

• Спутниковая антенна своими руками
• как сделать спутниковую тарелку

Совет 2 : Как выбрать спутниковую тарелку

• — интернет-магазин спутниковых тарелок;
• — салон по продаже спутникового оборудования.

Совет 3 : Как выбрать тарелки

Совет 4 : Как выбрать оператора спутникового ТВ

Содержание статьи

Как же выбрать оператора спутникового телевидения так, чтобы стоимость услуги максимально соответствовала качеству сигнала и количеству интересных телеканалов. Тут стоит тщательно подумать и рассмотреть множество вариантов, прежде чем принять окончательное решение. В первую очередь нужно разобраться, какие операторы работают в вашем регионе и только после этого последовательно рассматривать каждого из них по отдельности.

Основные критерии выбора

К основным критериям выбора оператора спутникового ТВ можно отнести стоимость услуг, именитость компании, уровень сервиса и, разумеется, качественный показатель телевидения, предоставляемого компанией. Каждую компанию и предоставляемые пакеты телеканалов следует рассмотреть крайне скрупулезно, отмечая все положительные и отрицательные особенности того или иного предложения. Подходящий вам пакет должен полностью удовлетворять вашим требованиям, но в большинстве случаев подобного не найти. Компании идут на уступки.
В ряду фирм появилась возможность дополнять существующие пакеты каналами из общего списка, а также формировать свой набор, руководствуясь собственными возможностями и вкусами. Это удобно, ведь так вы сможете регулировать стоимость абонплаты и получать именно то, что желаете. При этом вам не нужно будет платить за каналы, которые не вызывают у вас интерес. Важно так же оценить, сколько телевизоров планируется подключить к сети, этот вопрос определяет стоимость оборудования и ежемесячных платежей. Кроме этого необходимо учесть и качество изображения, сигнал которого будет поступать к вашему телевизору. В зависимости от этих критериев, можно выбрать несколько компаний, услуги которых для вас предпочтительнее по той или иной причине.

Некоторые особенности выбора оператора

При подключении услуги оператора, нужно уточнить некоторые моменты. Так многие компании привязывают оборудование к себе на время или на постоянной основе. При таких условиях, зачастую, подключение происходит по какой-либо акции, позволяющей приобрести техническую составляющую дешевле рыночной стоимости. Однако в этом случае вы на некоторое время лишаетесь возможности отключить услугу, обязуясь платить абонплату по выбранному тарифу в течение определенного промежутка времени. Но существуют и другой вариант, когда вы берете оборудование в аренду, при этом его можно использовать как угодно.

• Как выбрать спутниковое телевидение

Совет 5 : Какие бывают спутниковые тарелки

Содержание статьи

Что такое спутниковая тарелка?

Спутниковая тарелка является передатчиком сигнала (или приемником) от искусственного спутника. Принцип ее работы похож на зеркало, к которому крепится конвертор. Это устройство принимает и преобразовывает принятые высокочастотные сигналы в менее высокую промежуточную частоту.

Существует разные типы спутниковых антенн: плоские, шаровидные, зеркальные, рупорные и другие. Каждая из них имеет свои качества, но из-за высокой цены и сложностей при их массовом производстве они изготавливаются в ограниченном количестве.

Виды спутниковых антенн

Спутниковые тарелки по форме разделяются на офсетные (от слова offset – «вне центра») и прямофокусные. Фокус – место, куда крепят конвертор.

Классической спутниковой тарелкой считается прямофокусная антенна. Конвертор в такой антенне крепится железными спицами в центре. Спицы и конвертор отбрасывают тень на антенну и тем самым уменьшают коэффициент использования ее отражающей поверхности. И чем больше диаметр антенны, тем слабее помогает такой эффект. Увы, прямофокусные антенны слишком чувствительны к любым изменениям погоды. Дождь, снег или наледь на зеркале создают помехи и ухудшают прием сигнала от спутника.

У офсетной антенны фокус находится внизу, а не в центре. Из-за этого при настройке таких антенн нужно учитывать тот факт, что здесь направление на спутник выше перпендикуляра к плоскости на определенный угол. Обычно угол у таких антенн равен 25-26 градусов, но попадаются и другие варианты. Из-за этого офсетная антенна крепится почти в вертикальном положении, что не дает скопиться дождевой воде или налипнуть снегу.

Подвески, на которых крепятся спутниковые антенны, бывают двух видов – полярные и азимутальные. Азимутальная подвеска является самой простой и дешевой. Антенна с такой подвеской может настраиваться лишь на один спутник и крепится на кронштейне. Чтобы принять сигнал с других спутников, придется проводить полную перенастройку тарелки.

Полярная подвеска дает возможность настроить антенну сразу на несколько спутников. Настройка такой антенны более сложная, и стоимость ее тоже выше. Полярной подвеской обычно оснащаются прямофокусные антенны, а офсетные – фиксированной азимутальной.

Делают спутниковые антенны из различных материалов. Самые популярные – алюминиевые антенны. Они не подвержены коррозии и легче стальных. Но алюминий очень мягкий метал и легко деформируется, что сильно влияет на характеристики самой антенны.

Тарелка из стали намного прочнее, но она подвержена коррозии и тяжелее. Пластиковые антенны довольно легкие, но они сильно подвержены воздействию разных факторов окружающей среды. Сетчатые антенны устойчивы к ветровой нагрузке, но в Ku-диапазоне они хуже принимают сигналы.

Спутниковое телевидение

все о спутниковом телевидении

Самодельная спутниковая антенна. Как самому сделать спутниковую тарелку

Спутниковая тарелка своими руками

Давно это было когда еще задумывались над созданием самодельной спутниковой антенны. Сейчас приобрести спутниковую тарелку не составит труда. Они почти на каждом шагу.

Но все же офсетные антенны очень большого размера, больше 2 метра, и теперь очень сложно найти или приобрести, так как цена окажется непосильной. Несколько лет назад у меня была идея как бы создать спутниковую тарелку самому. Да можно было склепать плоскую, на кольцах Френеля, но она мне напросто не нравилась.

Давным-давно спутниковые антенные зеркала делали из алебастра и цемента.

Да – ветер таким антеннам точно не был страшен. Но сами понимаете – такая самодельная спутниковая антенна и технология ее производства не для нашего времени.

Некоторые умельцы позже делали простую 0,6 м. в диаметре из эпоксидной смолы и фольги, или с помощью монтажной пены, при этом в конце описания своей работы, указывали, что устанавливать такие антенны желательно подальше от человеческих глаз – что бы не смеялись.

А хитрые китайцы просто клепают прямофокусные антенны малых размеров вместе с кастрюлями и тазиками из жести на приспособленном токарном станке.

Конечно же всегда есть одаренные люди, настоящие специалисты, которые делают по истине хорошие вещи. Некоторые делали прямофокусы, а кое-ко и офсет. Мне в сети встречались снимки офсетной спутниковой антенны около 3 м. в диаметре. Без восторга на такое смотреть просто нельзя. Это как бы эксклюзивная вещь.

Особое внимание заслуживают самодельные спутниковые антенны из жести. Бывают и оригинальные решения.

Если вы все таки решили делать спутниковую антенну самому вам могут пригодится некоторые материалы из архива

Расчет спутниковых антенн инструкции скачать

Спутниковая антенна своими руками

Для улучшения приема 3G, 4G, или WiFi, применяют зеркало от параболической антенны. Так как, русский любит халаву, все чаще ищет в интернете как сделать «спутниковую тарелку» в домашних условиях. Давайте вместе разберем пару вариантов.

Для начала посмотрите видео.

У кого интернет не очень скоростной или не «безлимит» и не может (или не хочет) посмотреть видео, то опишу технологию своими словами.

В начале показывают как вырезать ровный круг с «плекса», потом берется крышка с кострюли (имеет форму параболы), помещается в духовку вместе с заготовкой из плексигласа. При нагреве, «плекс» принимает форму параболы. Затем можно обклеить толстой фольгой и зеркало готово.

Хоть видео и дает пример изготовления параболы, но минус в том, что диаметр мал для антенны. Хотя есть духовки и большего размера, короче, инфу для размышления получили, дальше только ваша фантазия в помощь.

Это был один вариант, давайте рассмотрим другой.

Для начала этот вариант нужно попробовать на листке бумаги с маштабом 1:4 или 1:5.

Итак, для получения зеркала диаметром 80 см , понадобится картон 100 Х 100 см. При этих размерах фокус зеркала равен 13 см .

Расчертим его так:

Расчертить на 16 идентичных сектора (22.5°) и 4 круга с радиусами r1, r2, r3, r4:

• r1 = 75 mm
• r2 = 254 mm
• r3 = 400 mm
• r4 = 528 mm (этот радиус выходит за квадрат, обрежьте по квадрату)

По этим кругам будет изгиб.

Теперь нужно сделать вырезы по 16 чертам с расстоянием между лепестками s1, s2, s3, s4:

Расстояние между лепестками:

• S1 = 0 mm
• S2 = 11 mm
• S3 = 29 mm
• S4 = 50 mm

По этой заготовке, можно вычертить на оценкованом листе. Соеденить края и зеркало для параболической антенны готово.

В этой статье опишу приемлемый способ, как сделать спутниковую антенну своими руками. Читал в интернете (не помню на каком сайте): надо взять у соседа антенну, выложить в ней проволоку и залить гипсом. Представляете ее вес, а сопротивляемость ветру.

Итак, тут мы рассмотрим, как создать само параболическое «зеркало», а какую антенну будете вешать (wifi, 3|4G) Вам решать.

Как вариант, можно сделать так:

Берете оцинкованный лист и делаете восемь разрезов, затем соединяете лепестки вместе.

Другой вариант. Нам понадобится большой мяч:

Делаем из проволоки первый круг диаметром, который нужен вам и одеваем его на мяч:

К1-К4 — круги из стальной проволоки диаметром 4-6 мм. Под кругами начертите линии маркером.

Затем, соединяем круги алюминиевой толстой проволокой крест на крест, снимаем изделие. Вместо алюм. проволоки, по одной заменяем на стальную и привариваем сваркой.

Должно получиться так:

Круг 4, должен остаться не закрытым, там будет проходить стойка облучателя. Остальное, нужно протянуть проволокой — сделать сетку.

Как вариант, зеркало — можно обтянуть готовой алюминиевой сеткой:

Фокус — это нахождение облучателя (антенны) на расстоянии от центра спутниковой антенны. Это расстояние зависит от множества факторов. Например: частота, раскрыв «зеркала».

Парабола — это как часть шара, а фокус у шара в середине.

Если антенну сделать, как Ант3, то фокус получится на уровне самой антенны, и т.д.

Учитывайте диаметры кругов.

Теперь о частоте. Фокус от частоты высчитывается по формуле, которая учитывает саму частоту и диаметр зеркала. Так как, неизвестно какой диаметр будет у Вашей «тарелки», то лучше фокус находить экспериментальным путем.

Допустим, вы хотите поставить 3G антенну Харченко,

закрепите ее на штанге и просуньте в круг 4. Запустите программу типа MDMA (в дБ показывает уровень сигнала) и штангой медленно двигайте к антенне или от нее.

В заключении хотелось бы сказать о диаметре. На практике усиление на антенне Харченко и диаметром спутниковой антенны в 90 см, доходило до 40 дБ.
