Автоматика котла на отработанном масле

Думаю, многие согласятся со мной в том, что вопрос отопление в нашей стране всегда стоит на первом месте – будь то производственное предприятие, станция технического обслуживания и жилое помещение. Ну и конечно все решают эту задачу различными доступными способами, топят газом, углем, дровами, топливными пеллетами, используют электрические котлы и отопление на жидком топливе. Но из всего этого многообразия следует отметить отопление на жидком топливе, а конкретно котлы и печи на отработанном масле. По стоимости, удобству обслуживания и доступности топлива отопление на отработанном масле находится как минимум в лидирующей тройке. Именно поэтому выбор для многих прост и очевиден.

Итак, вы изготовили или купили готовый котел или калорифер на отработанном масле. Выбрали дутьевой вентилятор и привод для масляного насоса.

Скорее всего, этот будут наиболее доступные и популярные улитки от отопителя ВАЗ и моторчик стеклоподъемника ВАЗ 2108-09 или моторчик стеклоочистителя любого легкового автомобиля.

Выглядят они так:

Рис.1 Вентилятор 12В отопителя ВАЗ 2108 – дутьевой для котла на отработке

Рис.2 Привод масляного насоса для отработанного масла – моторедуктор стеклоподъемника ВАЗ 2108

Дело остается за малым – оснастить автоматикой котел или калорифер для обеспечения безопасной и безаварийной работы. Наиболее простой и надежный вариант – это купить готовый комплект автоматики отопителя на отработке у производителя, например у нас. Автоматика котла на отработке нашей разработки и производства: https://www.teplogen1.ru/product-page/контроллер-котла-калорифера-на-отработанном-масле

Рис.3 Контроллер котла на отработанном масле ТМ Теплоген в комплекте,

для самостоятельной сборки щита автоматики.

Кроме того, при желании вентилятор наддува 12 В и готовый самовсасывающий масляный насос вы можете приобрести на нашем сайте.

Рис.4 Дутьевой вентилятор 12 В для котла ТМ Теплоген. Имеет полностью металлический корпус. Мотор-колесо изготовлено из армированного полиамида, усиленный щеточный узел, на роторе подшипники качения.

Рис.5 Самовсасывающий масляный насос с приводом 12 В для котла на отработке ТМТеплоген. Производительность от 0,3 л/час до 6,5 л/час

Но, если Вам нужна автоматика котла (калорифера) или печи на отработке и вы все-таки решили собрать схему управления своими руками, то мы расскажем, как это можно сделать.

Контроллер оборотов двигателя с ШИМ управлением

Управление щеточным или, как еще их называют, коллекторным двигателем постоянного тока (DC motor) проще и быстрее сделать с помощью регуляторов использующих сигнал с широтно-импульсной модуляцией (ШИМ) или в англоязычной терминологии PWM (Pulse-Width-Modulation).В теорию такой модуляции управляющих сигналов мы углубляться не будем, эту информацию можно легко найти в других источниках.

Применительно к нашей задаче – задаче управления наддувом воздуха или подачей масляного насоса отопителя или испарительной горелки на отработанном масле, когда имеется привод работающий на постоянного токе напряжением 12 вольт — то можно регулировать обороты электромотора, изменяя питающее напряжение. Изменяя напряжение питания двигателя от 0В до 12 вольт обороты вала меняются от 0 об/мин до максимальных.

А вот используя рассматриваемый регулятор, будет изменяться скважность импульсов постоянного тока на обмотке двигателя от 0 до 100 % , что пропорционально соответствует изменению напряжения питания коллекторного электродвигателя и соответственно, так же пропорционально будут увеличиваться или уменьшаться обороты вала электромотора.

ШИМ сигнал имеет два важнейших параметра:

Скважность N — отношение продолжительности импульса t к периоду следования T. Изменяя скважность сигнала изменяется эквивалентное напряжение и следовательно обороты двигателя.

Частота F — количество полных периодов следования сигнала Т за одну секунду, то есть F=1/T и измеряется в Гц. Частота модулированного сигнала в таких регуляторах величина постоянная и принимается от 4 кГц до 16 кГц.

Рис.6

Итак, мы определили, что в устройствах автоматики для котла на отработке, для регулирования подачи воздуха и топлива целесообразно применение широкодоступных шим-регуляторов. Для регулирования потребуется по одному такому устройству на каждый канал – на подачу воздуха и масла. Такие регуляторы можно купить, например, в известном китайском интернет магазине. Выглядит он так:

Рис. 7 ШИМ регулятор с «показометром»

Или так: — без индикатора

Рис. 8

Отметим некоторые важные нюансы выбора такого полезного девайса применительно к управлению котлом, калорифером или испарительной горелкой на отработке:

Рабочее напряжение. Здесь все очевидно- поскольку в большинстве случаев самодельщиками и производителями используются автомобильные комплектующие – моторедукторы и вентиляторы , то рабочее напряжение такого шим регулятора должно быть не менее 14-16 В
Номинальный ток регулятора в автоматике для котла должен быть не менее чем, максимальный пусковой тока нагрузки – вентилятора наддува или масляного насоса для отработки. Типовое значение тока для самых популярных вентиляторов подачи воздуха в котел на отработке – от автомобилей семейства ВАЗ составляет 16А. Таким образом, применяемый ШИМ контроллер должен быть рассчитан на ток не менее 16А. Выбирая из готовых приборов, не забываем про их китайское происхождение, поэтому правильный выбор — это прибор на 20А.
Удобство монтажа. Здесь тоже все очевидно.

Монтировать девайс изображенный на Рис. 8 в щит управления котлом на отработанном масле, особенно, если он металлический (что весьма желательно!), гораздо проще и быстрее чем тот, что на Рис.7. В первом случае достаточно просверлить в лицевой стенке щита одно отверстие под потенциометр и два (или четыре) отверстия ф4 мм под крепежные винты 3*10 мм. При этом саму плату можно будет прикрутить к стенке через изоляционные капроновые стойки. Выглядят они вот так:

Рис. 9 Изоляционные стойки для крепления печатных плат в составе РЭА. Бывают черные и белые. Материал капролон (как правило). Имеют внутреннюю или внешнюю резьбу.

4. Возможность беспрепятственного естественного или принудительного охлаждения устройства установленного в щите. Здесь тоже все понятно – достаточно посмотреть на глухую заднюю крышку:

Рис. 10

И сюда – на два больших радиатора охлаждения:

Рис. 11

Очевидно, что открытое устройство с большим радиатором будет лучше охлаждаться, что увеличит его надежность, отказоустойчивость и время наработки.

Необходимо отметить, что надежность и безотказность регулирования подачи топлива и, что особенно важно – воздуха в топку, для устройств автоматики котлов и калориферов на отработке – это ключевой параметр. Нетрудно представить, что произойдет, если при работе вдруг откажет дутьевой вентилятор — насос для отработанного масла при этом будет продолжать качать и если автоматика котла на отработанном масле не имеет защиты от перелива отработки при погасании, то последствия такой аварии могут быть весьма печальными. Собирать отработанное масло, разлитое по полу – удовольствие сомнительное.

Итак, с выбором мы определились. В самом простейшем случае схема управления печью или котлом будет выглядеть вот так:

Рис. 12 Схема управления котлом (печью, калорифером) на отработанном масле

Работать будет, но, такая схема требует постоянного присмотра как минимум по двум причинам:

При пропадании сетевого питания 220В и последующем его появлении, возможна ситуация, при которой огонь в котле уже погас т.к. не было притока воздуха и масла. И вот, дали свет – у нас включился и вентилятор и маслонасос, но гореть масло уже не будет, что со 100% гарантией приведет к переливу отработки.
Неисправность масляного насоса (например, периодическое заклинивание), малая подача масла из-за того, что отработка нагрелась и вязкость ее уменьшилась, или изначально заниженная подача топливо также может привести к погасанию котла. Но, масло в топку будет продолжать поступать, к чему это привет – мы уже знаем.

Что с эти можно сделать? Опять же, можно сделать такую защиту котла от перелива масла «дешево-сердито»: на одном реле 12В, биметаллическом термовыключателе типа KSD и тумблере на два положения.

Рис.13 Реле автомобильное 12 В

При этом «таблетка» KSD в этой схеме — это ключевой элемент.

Рис.14 Биметаллические термовыключатели KSD. И это только часть всего многообразия.

Установить этот термовыключатель нужно на дымоходе рядом с котлом, положение зависит его от температуры дымохода и подбирается экспериментально. Для реализации схемы выбираем его с нормально замкнутыми контактами (англ. NC -normal closed) и с температурой срабатывания 50 -60 гр. С. Температура эта обычно выбита на одной его из клемм или на корпусе. Проверить схему работы его контактов нормально-закрытые или нормально-открытые лучше в холодном состоянии прозвонкой мультиметром или лампочкой с батарейкой.

Модифицированная схема выглядит так:

Рис. 15 Схема управления котлов с защитой от перелива отработанного масла при погасании с ручным «взводом»

Алгоритм работы защиты от перелива топлива для печки или котла на отработке следующий:

В холодном состоянии переводим тумблер в положение «Защита выключена», контакты реле замыкаются и масляный насос будет качать отработанное масло до тех пор, пока не нагреется «таблетка» KSD
Далее наливаем смесь дизтоплива и масла и поджигаем.
Котел разгорелся, начал нагреваться, температура выхлопа растет, термовыключатель также нагревается до срабатывания и размыкается, контакты реле также размыкаются, при этом топливо перестает поступать в топку котла Переключаем тумблер в положение «Защита включена» , реле сработало, масляный насос заработал.
Теперь если пламя в котле или печи на отработке погаснет и он остынет, температура защитного биметаллического выключателя упадет, его контакт замкнется, подавая 12В на катушку реле, что приведет к отключению питания маслонасоса.

Такая схема отлично себя зарекомендовала на многих построенных нами котлах и калориферах. Достоинством ее является простота, надежность, высокая отказоустойчивость и доступность элементов, недостатком необходимость ручного «взвода». О том, как улучшить работу этой схемы мы расскажем в следующей статье.

Теги:

##автоматика котла на отработке

Простейшая «автоматика» для котла на отработке своими руками

Отопление на отработанном масле сейчас набирает популярность и у кого есть доступ к отработанному маслу, активно ставят печи и котлы на отработке. А у кого доступа нет, то покупают отработку за копейки. (раздел отопление на отработке)

Но речь не о ценах ).

В этой статейке я расскажу как можно быстро за час — полтора, собрать примитивную «автоматику» для котла на отработанном масле.

Автоматикой этот прибор назвать трудно, она не переключается в различные режимы, а служит для регулировки оборотов вентилятора надувая воздуха в камеру сгорания и оборотов маслонасоса.

Ниже представлена тестовая схема в сборе на столе ) Собралось это все за пару часов (с учетом поездки по автомагазинам). И это временное решения для поддержания работы котла, пока основная автоматика нами разрабатывается.

Немного опишу как все работает и из чего состоит

Главные два агрегата, которыми нужно управлять — это привод маслонасоса (им служит моторчик от стеклоподъемника авто) и улитка — вентилятор надува. Нам нужно управлять оборотами улитки и маслонасоса для увеличения / уменьшения подачи масла в камеру сгорания, и соответственно подачи воздуха.

Необходимые компоненты:

Улитка надува воздуха (можно использовать от печи ВАЗ)

Привод маслонасоса ну и сам маслонасос (шестеренчатый)

Блок питания на 12В

Вентилятор для охлаждения автоматики

Переключатель оборотов печи (с ВАЗа) — 3 положения

Резистор (сопростивление) с теми же 3-мя положениями

Реостат от авто (точно не знаю, вроде бы для регулировки подсветки в салоне)

Провода

Клемы мама / папа

Коробка для всего этого

Схема собрана

Как все это работает и собрано

Система имеет 3 режима оботоров (переключатель оборотов печки): минимальный, средний и максимальный.

Питание от блока на 12 Вольт идет на переключатель режимов, далее на резистор (сопротивление) с теми же положениями 1/2/3. От клемы 3 на переключателе и на резисторе провода идут на улитку надува и на допольнительные резистор (реостат). Улитка надува имеет 3 скорости, как я уже сказал, и теже 3 скорости имеет маслонасос. НО на маслонасос питание идет через реостат — обратите внимание на фото — красный провод на улитку и клемы.

Таким образом, для маслонасоса, каждый из 3-х режимов имеет возможность дополнительной регулироски скрости вращения реостатом, что позволяет очень точно дозировать подачу отработанного масла в топку.

На видео ниже схема в работе, а пока детальные фото

Реостат на 18 ОМ для плавного снижения оборотов маслонасоса

Переключатель положений 1/2/3 + клема «+»

Внутренности переключателя. Для крепления в коробке пришлось разобрать переключатель, просверлить в нем отверстия и вкрутить винтики.

Провода от переключателья положения идут на свои же 1/2/3 клемы на сопротивления. Сопротивление нагревается )))

Схема подключения переключателя, резистора и мотора

44 – мотор вентилятора

45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44)

46- переключатель положения

Движок для маслонасоса

Схема

После того как всю систему я погонял пару часов на стенде «на столе», все собрал и получилось аккуратно и красиво.

Чтобы сопротивление не нагревалось до красна, я врезал в коробку вентилятор на 12В. Охлаждает хорошо

на стал париться по поводу крутилок на кнопочки. автоматика то временная ))) хотя крутилки можно сделать из полимофруса. Но времени было на тот момент 3 часа утра, а ехать мне нужно было через 4 часа, и за это время немного поспать… я решил оставить как есть )

Вот этот котел.

Я постарался показать, как можно самому своими руками быстро собрать устройство для регулировки подачи масла и воздуха в камеру сгорания котла на отработанном масле.

Прошу, кому интерсна данная тема, отписаться в комментариях, покритиковать, обсудить и посоветовать как мне, так и всем кому тема отопления на отработке интересна!

P.S.: в данный момент разрабатывается автоматика с термодатчиками, программным управлением и разными режимами горения и защиты для котлов и отопителей на отработке.

Смотрите про печи и котлы на отработке в разделе Отопление на отработке

UPDATE 18. 01.2016: Котел с данной автоматикой работает уже 3 дня непрерывно на автосервисе. Все стабильно. Греет замечательно. Самое главное отрепетировать подачу масла

Простая автоматика для котла на отработке или печи

Video of Простая автоматика для котла на отработке или печи

Простейшая «автоматика» для котла на отработке своими руками. Черненко Г

05.04.2019 12:21
Родительская категория: Проекты
Категория: Автоматика
Просмотров: 645

Александр Русу, Одесса

Схем импульсных преобразователей электрической энергии очень много. Понижающая, повышающая, инвертирующая, прямоходовая, обратноходовая, с выводом средней точки трансформатора (Push-Pull), полумостовая, мостовая и даже «косомостовая» (двухтранзисторная) – в них можно легко потеряться и «утонуть» даже опытному специалисту, не говоря уже о новичках.

При этом все они решают одну и ту же задачу – преобразование напряжения одной величины в одно или несколько напряжений другого уровня. Кроме этого, иногда они еще обеспечивают и гальваническую развязку – электрическую изоляцию входных цепей от выходных. Но зачем так много схем? Неужели нельзя придумать одно универсальное решение, которое можно было бы использовать в любых ситуациях?

Сами по себе циклические таймеры могут найти применение в самых разных устройствах автоматики, будь то периодическое включения вентиляторов для проветривания помещения, включение в помещении кварцевых ламп для обеззараживания воздуха и.т.д.Весь этот непрерывный цикл с определённым соотношением интервалов времени работа/пауза может длиться на протяжении нескольких суток.

В этой статье я хочу рассмотреть работу двух таких схем автоматики для циклического включения электродвигателя в установке по «кремованию мёда».

Вкратце, зачем это надо? Мёд со временем хранения подвержен кристаллизации, становится твёрдым, и, чтобы до потребителя мёд доходил в менее твёрдом состоянии, был более пластичным, его подвергают технологической процедуре, именуемой «кремование». Мёд помещают в ёмкость, где лопасти механически его перемешивают с определённой скоростью и цикличностью, например: 15 минут лопасти крутятся, перемешивая мёд, а потом 15 минут пауза, и так по бесконечному циклу. Собрать такую схему автоматики на микроконтроллере не составляет особого труда, но не для радиолюбителей, которые пока не освоили микроконтроллеры. Для облегчения сборки начинающим радиолюбителям я предлагаю 2 варианта без применения программаторов и без микроконтроллеров.

Подборка простых автоматических радиолюбительских конструкций изготовленных своими руками. В ней представлены различные схемы автоматики, такие как сенсорные выключатели, автоматическое управление различными устройствами и объектами, различные таймеры и светоавтоматы, выключатели освещения и автоматические реле.

Радиолюбительские конструкции дистанционного управления на ИК лучах — Устройство инфракрасного управления состоит из двух блоков — передатчика и приемника в возможной дальностью действия до семи метров. Схема построена с использованием микроконтроллера PIC12F629

Управление бытовой техникой с помощью радиозвонка . Сейчас в продаже встречаются самые разнообразные маломощные средства связи, доступные без регистрации, — такие как УКВ-карманные радиостанции, радиоуправляемые игрушки, а недавно появились и радиозвонки. Вообще, радиолюбительская конструкция очень интересная в смысле широты применения. Состоит из двух блоков, — кнопки-пульта и собственно звонка.

Дистанционное управление четырьмя объектами . Система кодирования позволяет управлять сигнализацией реагируя только на свой пульт-ключ, или же несколькими различными устройствами в одном помещении

Радиолюбительские схемы дистанционного управления нагрузкой на микроконтроллере PIC12f629 на четыре канала к ней имеется две версии прошивок на стандарт RC-5 или NEC

Силовой коммутатор с удаленным управлением через телефонную сеть предназначен для работы в телефонной сети общего пользования. Он позволяет дистанционно, используя телефонную линию, включать и выключать сетевые электроприборы малой и средней мощности

При 220 В, ток течет через резистор R1 и выпрямительный диод, заряжает конденсатор, реле срабатывает. Если же напряжение меньше 180 В, подвижный контакт переключается на контакт 127 В

Когда подаем напряжение 220 В, ток течет через резистор R1, выпрямительный диод VD1, заряжает конденсатор С1, и реле срабатывает. При этом его контакты находятся в таком положении, как показано на схеме. Если же напряжение меньше 180 В, тока через катушку реле недостаточно для его срабатывания, и подвижный контакт переключается на контакт 127 В. Настраивают переключатель подбором резистора R1. При этом контакты реле отсоединяют от трансформатора. Автотрансформатором устанавливают напряжение сети около 180 В и подбирают резистор R1 так, чтобы реле отключалось.

Основой радиолюбительского прибора является релаксационный генератор на динисторе, Этот сигнализатор следит не только за ростом сетевого напряжения, но и за его уменьшением

Для изготовления этого устройства необходим проволочный переменный резистор типа СП5-30 либо другой подходящей мощности сопротивлением около 1 кОм.

При нажатии на кнопку на тиристор поступает положительный импульс. Он открывается, и включается магнитный пускатель КМ1, который своими контактам включает нагрузку. При следующем нажатии на кнопку напряжение с заряженного конденсатора подается на тиристор в обратной полярности, он закрывается и отключает магнитный пускатель

Подборка радиолюбительских разработок датчиков влажности, которые предназначены для включения принудительной вентиляции помещения при повышенной влажности воздуха, может быть установлена на кухне, в ванной комнате, погребе, подвале, гараже

Конструкция датчика своими руками, который при намокании начинает издавать предупредительные звуки. Причем, сигнализировать он начинает только через 10 секунд после намокания, имеется два вида сигнализации: звуковая и световая

Рассмотрено устройство сенсорного выключателя, которую можно легко и быстро собрать своими руками. Сенсорный выключатель можно использовать в различных ситуациях, например можно отключать свет светильника через заданный схемотехнически временной интервал

Очень часто в быту и хозяйстве требуется автоматически включать или выключать нагрузку в определенное время, для этого предлагаю рассмотреть две конструкции собранные на основе транзисторной сборки IRF7309, содержащей два полевых переключательных транзистора, один из которых с каналом n-типа, а другой — p-типа.

Эти транзисторы имеют небольшое сопротивление канала в открытом состоянии, малый ток утечки в закрытом состоянии и способны коммутировать ток до 3.. .4 А. Благодаря небольшому корпусу устройство можно сделать малогабаритным

Схемы светоавтоматов

Первый светоавтомат подключается вместо имеющегося выключателя освещения квартиры. С помощью автомата освещение включается сразу, а выключение происходит лишь через десятки секунд после попытки погасить свет. Это дает возможность при. уходе из квартиры не оказаться в темноте для поиска ключей, чтобы вставить ключ в дверной замок. Светоавтомат второй конструкции предназначен для автоматического зажигания и выключения освещения в таких помещениях квартиры, как ванная или туалетная комнаты.

Рассмотренные схемы используются для автоматического включения уличного освещения с наступлением темноты и автоматического выключения с утренним раасветом. Некоторые из них имеют оригинальные схемо-технические решения.

Рассмотренные схемы световых выключателей представляет обычное световое реле, срабатывающее автоматически с увеличением уровня естественного или искусственного освещения.

Часто появляется необходимость поддерживать температурный режим какого-либо помещения. Ранее для этого требовалась достаточно огромная схема, выполненная на аналоговых элементах, одну такую мы рассмотрим для общего развития. Сегодня все намного проще, если возникает необходимо поддерживать температуру в диапазоне от -55 до +125°C, то с поставленной целью может отлично справиться программируема микросхема термометр и термостат DS1821

Основным предназначением датчиков движения является автоматическое включение или отключение нагрузки или устройства в определенном временном интервале при появлении в зоне чувствительности датчика движущихся биологических объектов. Рассмотрим одну из основных областей применения этих датчиков в управление освещением объектов и повышение энергоэффективности.

Что такое емкостное реле? Это самое обычное электронное реле, срабатывающее при изменении емкости между датчиком и общим проводом. Чувствительным элементом многих емкостных реле являются генераторы высокой частоты от сотен килогерц или больше. Если параллельно контуру этого генератора подсоединить дополнительную емкость, то либо поменяется частота генератора, либо его колебания прекращаются совсем.

Это электронный модуль являющийся интерфейсом и позволяющий обеспечить отличную электрическую изоляцию между цепями как низковольтными, так и высоковольтными. Устройство имеет в своем составе мощные силовые ключи на симисторах, тиристорах либо силовых транзисторах. Такие реле отличный вариант для замены классических электромагнитных реле, контакторов и электромагнитных пускателей, так как обеспечивают более надежный и безопасный метод коммутации.

При изготовлении самодельного блока питания возникла необходимость установить вентилятор на радиатор, но постоянный шум от него и энергозатраты заставили подумать и предложить простую схему регулятора без использования микроконтроллеров, а только на аналоговых радиокомпонентах.

Электронный предохранитель является простым и эффективным способом защиты различной бытовой и медицинской техники от перегрузок по току. Электронные предохранители являются экономичными, простыми и надежными и кроме того имеют маленькие габариты и чаще всего их изготавливают на основе полевых транзисторов

Токовая защита

Многая устаревшая бытовая техника не имеет заземления. Многие думают, что в нем нет необходимости: корпуса аппаратов хорошо изолированы от сети, да и работают с ними обычно в сухих помещениях. Но если вдруг произойдет пробой или повреждение изоляции — неисправная бытовая техника станет источником серьезной опасности. И предохранители тут не выполнят своей функции: они не перегорят, пока не будет короткого замыкания. Избежать электротравм в квартирах и домах с электропроводкой без УЗО поможет вам автоматическое устройство токовой защиты, которое отключит электротехнику от сети, как только на корпусе появится напряжение.

В связи с постоянным увеличением стоимости электроэнергии, актуальным становятся легальные способы ее экономии. Электрическое освещение в некоторых помещениях требуется редко. А вот выключить свет часто забываем, а лампочка продолжает гореть расходуя драгоценные киловатты.

Предлагаемое устройство контроля напряжения схему которого можно собрать своими руками построено на основе таймера КР1006ВИ1 и оригинального звукового эффекта, который активируется сразу же как контроль напряжения скажет об этом.

Эти конструкции применяются для автоматического включения наружного освещения с наступлением темного времени суток и, наоборот, автоматического выключения освещенияс наступлением рассвета, что особенно актуально, особенно в условиях таких дорогих энергетических ресурсов.

Эти механические преобразователи применяются для поиска вибраций и различных механических деформаций используется довольно давно. Эта конструкция является дешевым вариантом применения твердотельных датчиков общего назначения. В схеме применяется стандартный пьезоэлектрический элемент для поиска механических ударов или вибрации

Это крайне простой для повторения датчик утечки воды, который при возникновении проблемы попадания жидкости между пластинами подсоединит обмотку реле, включающее своими контактами любую нагрузку, например перекрывающий воду электромагнитный кран-клапан.

Иногда требуется узнать, сколько воды или иной токопроводящей жидкости осталось в какой-либо закрытой емкости. Например в металлической бочке закопанной в землю либо поднятой на высоту так, что не возможно определить ее содержимое. Для решения этой проблемы рекомендую собрать схему простого датчик уровня воды. Устройство состоит всего из нескольких радиокомпонентов: резисторов, транзисторов и трех светодиодов.

Часто бывает, когда уходя из дома, вдруг вспоминаете, а затем и бежите проверять, не оставили ли вы какие-либо бытовые приборы включенными. А ведь некоторые из них могут не только ощутимо увеличить счет за электричество, но и создать вероятность пожара. Исключить подобные случаи поможет простая схема индикатора потребляемой мощности.

Очень часто бывает. что абсолютно не на кого оставить домашние цветы. Но для электронщика эта не проблема, он без особых затруднений сварганит схему автоматического полива комнатных растений.

Датчик Холла это магнитоэлектрическое устройство, использующее эффект Холла. Сам принцип был открыт в 1879 году, когда в магнитное поле поместили тонкую пластину золота с пропущенным через нее током и увидили возникновение поперечной разности потенциалов (холловское напряжение).

Вовремя отключенное электронное устройство избавит вас от многих проблем. Поэтому все чаще радиолюбительские конструкции, работающие с большими мощностями, дополняются системами сигнализации о перегреве мощных полупроводниковых приборов. В данной технической подборке рассмотрим не сложные схемы сигнализаторов, установленных на радиатор.

Довольно часто возникают ситуации, когда необходимо, чтобы какое-нибудь устройство продолжало стабильно работать даже при отсутствии основного электропитания. Предлагаю для повторения несколько простых вариантов схем, позволяющих переключать нагрузку со штатного на резервное питание в случае возникновения возможных перебоев в электроснабжении, особенно это актуально для сельской местности.

Для изготовления этой простой конструкции датчика давления своими руками нам необходимы следующие радиолюбительские инструменты и материалы: паяльник, клей, нож, два отрезка односторонней печатной платы, кусок вспененного материала или тонкий слой поролона посыпанный графитной пылью и монтажные провода.

На базе простого керамического пьезоэлектрического детектора можно собрать полезный датчик физического воздействия, который можно использовать в системах сигнализации на дверях, окнах и для обнаружения различных ударов и вибраций.

Сенсорная кнопка

Сенсорная кнопка это отличная альтернатива типовым механическим кнопкам, которая никогда не изнашиваются и не засоряются, практически не ломаются устойчивы к агрессивным жидкостям, не требуют нажимного усилия, а также вандалоустойчивы.

Но речь не о ценах).

Ниже представлена тестовая схема в сборе на столе) Собралось это все за пару часов (с учетом поездки по автомагазинам). И это временное решения для поддержания работы котла, пока основная автоматика нами разрабатывается.

Немного опишу как все работает и из чего состоит

Необходимые компоненты:

Улитка надува воздуха (можно использовать от печи ВАЗ)
Привод маслонасоса ну и сам маслонасос (шестеренчатый)
Блок питания на 12В
Вентилятор для охлаждения автоматики
Переключатель оборотов печи (с ВАЗа) — 3 положения
Резистор (сопростивление) с теми же 3-мя положениями
Реостат от авто (точно не знаю, вроде бы для регулировки подсветки в салоне)
Провода
Клемы мама / папа
Коробка для всего этого

Схема собрана

Как все это работает и собрано

Система имеет 3 режима оботоров (переключатель оборотов печки): минимальный, средний и максимальный.

На видео ниже схема в работе, а пока детальные фото

Реостат на 18 ОМ для плавного снижения оборотов маслонасоса

Переключатель положений 1/2/3 + клема «+»

Провода от переключателья положения идут на свои же 1/2/3 клемы на сопротивления. Сопротивление нагревается)))

Схема подключения переключателя, резистора и мотора

44 – мотор вентилятора
45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44)
46- переключатель положения

Движок для маслонасоса

Чтобы сопротивление не нагревалось до красна, я врезал в коробку вентилятор на 12В. Охлаждает хорошо

на стал париться по поводу крутилок на кнопочки. автоматика то временная))) хотя крутилки можно сделать из полимофруса. Но времени было на тот момент 3 часа утра, а ехать мне нужно было через 4 часа, и за это время немного поспать… я решил оставить как есть)

Вот этот котел.

Смотрите про печи и котлы на отработке в разделе

Котел на отработке с водяным контуром

Котел отопления на отработке очень эффективный и недорогой. Эффективность такого устройства объясняется высокой производительностью масла. Часто его устанавливают для отопления хозяйственных построек, таких как гараж, баня, мастерская, теплица и т.д. Это устройство стает все популярнее у потребителей в домах, особенно водогрейный котел на отработке.

Преимущества и недостатки отопления отработанным маслом

К основным плюсам двухоборотных котлов на отработке можно отнести:

Дешевизна топлива. Так как в качестве топлива выступает уже отработанное масло можно сказать, что оно достается очень дешево;
Недорогой агрегат, то есть его конструкция. Если делать такое устройство самостоятельно, то затраты на материалы не велики. Окупается такой агрегат очень быстро;
Высокая эффективность заключается в быстром прогреве дома (отопление), при этом печь способна поддерживать температуру и дальше с помощью горелки;
Конструкция такого агрегата проста, не требует установки множества деталей.

Недостатки установки для отопления на отработке:

Особое внимание нужно уделять обслуживанию и чисткам горелки;
Обязательно нужно устанавливать фильтры на входе;
Такой агрегат «съедает» весь кислород в помещении. Обязательно наличие хорошей вентиляции в доме;
Некоторые системы требуют специальный вид масла, а также требовательны к его качеству.

Виды котлов на отработке

Есть несколько видов печей отопления на отработке. Эта классификация зависит от применения прибора:

Отопительные;
Бытовые;
Водогрейные.

Отопительные котлы на отработке устанавливают в специальных помещениях – котельных, лучше пусть это будет пристройка. Специалисты не рекомендуют ставить такое оборудование в жилых помещениях. Так как в процессе работы появляется запах масла и от этого не спасают даже фильтры, установленные в горелке. Приборы для отопления имеют в комплектации «обогревочный узел», он состоит из водяной трубы и помпы. Помпа может функционировать как от электричества, так и от выделяемой котлом энергии. Она качает теплоноситель в системе отопления по дому.

Принцип работы отопительного двухоборотного котла на отработке заключается в том, что в горелке происходит сгорание паров машинного масла и кислорода. Кислород циркулирует благодаря вентилятору.

Бытовой котел отопления на отработке применяют в домах, в которых нет водяной отопительной системы. Эта установка является многофункциональной и мобильной. Печь на отработке практически не выделяет дыма, что объясняет наличие качественной очистки газов. К ней можно присоединять бойлер, горелку и т.д.

Рис. 1 Бытовой котел на отработанном
масле

Этот отопительный агрегат можно с легкостью транспортировать и пользоваться ним даже на природе (приготовление пищи, отопление). Водогрейный котел на отработке работает по принципу бойлера. Конструкция такого агрегата достаточно проста: емкость с водой установлена на отапливаемую плоскость. Этот водяной контур подогревается котлом. Емкость с водой, как правило, устанавливают на 60-140 литров (смотря какой расход подразумевается). Нагрев до 100 градусов происходит быстро, на это уходит около 2 часов.

Работа водогрейного котла на отработке осуществляется в 2 режимах:

Быстрый подогрев. В этом режиме агрегат работает, когда вода полностью остыла;
Поддержка температуры. При этом режиме идет большой расход масла и есть возможность выброса чадного газа.

Конструкции с водяным контуром устанавливаются в отдельном помещении, желательно в подвале. Такими водогрейными устройствами довольно часто пользуются в автосервисах и других помещениях с ремонтными зонами.

Сегодня водогрейный котел на отработке стал довольно популярен в домах, коттеджах и т.д. Оборудование с водяным контуром иногда применяется как резервное отопление. Часто это бывает, когда температура на улице слишком низкая и система отопления не может обогреть дом.

Рис. 2 Схема котла с водным контуром

Принцип работы печи отопления на отработке

Печи и котлы на отработке функционируют по следующей системе. Первичная камера – это испаритель, в который нагнетается отработанное масло. Она уже прогретая до 40С. Там же происходит первичный розжиг масла. В процессе сгорания отработанного масла его испарения попадают в камеру сгорания. Тут пары смешиваются с кислородом, который подается в нужном количестве.

То есть при правильной пропорции эти испарения сгорают в горелке, тем самым отдавая энергию стенкам корпуса. А далее происходит нагнетание теплоносителя по определенной системе (водный контур, воздушный). Водогрейный котел на отработке (водяной контур) отдает полученную энергию резервуару, встроенному в корпус, а воздушный разогревает стенки трубчатых каналов.

Продукты сгорания (несгоревшее масло и горячий воздух) котла на отработке с наддувом выходят из горелки по дымоходу. Циркуляция отработанных газов должна быть обратной. Дымоход можно регулировать с помощью шиберной задвижки.

Конструкция котла отопления

Устройство котла на отработке включает в себя такие детали:

Горелка;
Погружной насос;
Компрессор;
Циркуляционный насос;
Корпус.

Горелка на отработке для котла с наддувом должна быть устроена так, чтобы область сгорания располагалась ниже области смешивания. Таким образом, масло будет стекать куда надо и сгорать. Горелка должна быть выполнена из стали, так как в ней очень высокая температура. Можно укомплектовать горелку свечей зажигания. Когда горелка включается, свеча начинает накаляться, при температуре около 100С свеча зажигает масло (эта система хороша и для водогрейных печей).

Рис. 3 Схема котла с наддувом

Розжиг двухоборотного устройства отопления

Розжиг двухоборотного котла на отработке с наддувом проходит по следующим этапам. Следует подать масло в камеру горения. Для этого нужно отрыть кран, и начнется подача топлива. Камера должна наполниться на 10 мм. Чтобы розжиг в горелке произошел без проблем, рекомендуется добавлять в масло керосин, дизтопливо или специальную жидкость. Его расход — 50-100 гр.

Далее следует смочить фитиль (его можно сделать из бумаги) в жидкости для розжига и поджечь его (автоматика для котлов на отработке есть в новых моделях). Фитиль следует опустить в камеру через зольник или верхнюю крышку в камеру горения (горелку). Далее нужно включить наддув (вентиляцию). После этих манипуляций масло загорается, а уже через 3-4 минуты закипает. И печь начинает работать.

Для котла на отработке с наддувом топливо следует предварительно отстаивать. Это нужно для того чтобы перед заливкой в масле не было воды и тосола. Если топливо не отстаивать, то будет плохое горение и постоянное погасание горелки.

Чтобы погасить горелку следует закрыть кран, который подает масло и после выгорания всего топлива происходит полное гашение. Вентилятор (наддув) нужно выключать через 5 минут после выгорания топлива в камере сгорания. Это делается для того чтобы обеспечить достаточный продув печи. Если этого не делать, то может произойти поломка горелки.

Для розжига котла на отработке с наддувом не следует использовать такие вещества как бензин, растворители, ацетон, эфиры и другие летучие жидкости. Это очень опасно, так как может произойти хлопок.

Обслуживание печи отопления на отработке

Для того чтобы печи и котлы на отработке работали как можно дольше нужно проводить обслуживание такого оборудования. Следует регулярно проводить чистки горелки, а именно камеры сгорания. Там остаются негорючие вещества, которые входят в состав масла (шлаки), а также могут остаться вода и тосол в маслобаке.

Чистить двухоборотный котел на отработке нужно после выгорания всего топлива в камере горения и, конечно же, полного остывания печи. Это следует делать специальным скребком и удалять шлак через зольник или верхнюю крышку. Количество загрязнений зависит от качества топлива, которое используется. Больше всего шлака появляется при использовании трансмиссионных и синтетических масел. А если использовать для отопления индустриальные минеральные масла, то чистить котел нужно реже.

Устанавливать печь следует на жаропрочной плите или каменном полу. А также не следует ставить рядом деревянные панели или обшивать его вагонкой. Рекомендуется только красить двухоборотный котел на обработке, но для этого нужно взять жаростойкую краску. Он должен находиться на безопасном расстоянии, от каких либо предметов, так как может быть пожар.

Следует устанавливать печи и котлы на отработке в таком месте, чтобы к ним был свободный доступ к автоматике, так как нужно проводить обслуживание системы отопления. И помещение должно быть хорошо проветриваемым, так как печь сжигает кислород.

Заводские модели печей

Двухоборотный котел на отработке можно изготовить и самостоятельно, его конструкция достаточно проста. Но также можно купить и заводскую модель печи на отработке. Например, можно рассмотреть котел на отработке Дрозд. Такие модели легко чистятся и выполнены так, чтобы сажа не оставалась на стенках дымохода. Устройство для отопления Дрозд имеет автоматику. Его расход масла может становить 1-3 л/час, зависимо от мощности.

Устройство Дрозд можно сделать и самостоятельно как с автоматикой (расход топлива меньший), так и без нее. При этом розжиг печи будет происходить либо вручную, либо с помощью горелки. Конструкция печи Дрозд очень проста и удобна в эксплуатации, а также имеет экономный расход топлива.

Также сейчас выпускают различные модели печей на отработанном масле (в том числе водогрейные модели):

Воздухонагреватели – это, как правило, промышленные печи, так как способны обогреть большую площадь. Они могут поддерживать температуру, так как горелка оснащена автоматикой.
Агрегаты на отработанном масле – принцип их работы заключается в нагреве теплоносителя. Есть и двухконтурные модели, которые являются еще и водогрейными котлами на отработке, то есть снабжают горячей водой для хозяйственных целей. Автоматика в таких агрегатах управляет горелкой.
Автоматические теплогенераторы – работу этих моделей печей полностью контролирует автоматика. Такие устройства имеют много функций.

Рис. 4 Заводская печь на отработанном масле

Новые модели водогрейного агрегата на отработанном масле с автоматикой укомплектованы горелкой с пламя удерживающей головкой. Это помогает формировать пламя в горелке для нормализации уровня сгорания масла. Также часто водогрейная печь на отработанном масле имеет дополнительный воздушный компрессор. Он находится в устройстве горелки.

Статьи по теме:

Котлы на отработке своими руками: чертежиРасход топлива дизельного котла отопленияДизельный котел Китурами (Kiturami)

Горелка на отработке (отработанном масле) своими руками: обзор конструкций и реализация

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире. Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя. Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении. Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей. Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает. В этой статье рассматривается, горелки каких типов «едят» отработку и что нужно учесть при их изготовлении.

Горелки на отработке

Особенности топлива

Отработка топливо не только грязное, но и очень липкое. Одна из задач присадок в моторное масло – обеспечить облипание им тонким слоем трущихся поверхностей, работающих в тяжелых условиях. Поэтому горелки на отработке работают почти исключительно с подогревом топлива, увеличивающим его текучесть: слишком вязкое горючее не смешается как следует с воздухом, не пройдет через сопло форсунки, или не облечет ровным слоем распылительную головку (см. далее).

Поджечь отработку тоже не так-то просто: чтобы это было за моторное масло, горящее в сильно нагретом двигателе? Фактически для быстрого и надежного поджига отработки пригодны только электрическая искра и газовый факел. Есть, правда, одно исключение, см. далее.

И третье – отработка загрязнена не только твердыми частицами, но также водой и/или антифризом, попавшими в нее из системы охлаждения ДВС. Фильтрация топлива – достаточно сложный процесс. Организовывать его имеет смысл, только если отработка на топливо постоянно есть в наличии, напр., в достаточно крупной и загруженной работой автомастерской, а горелка на отработке для нерегулярного использования должна быть нечувствительна не только к твердым загрязениям, но и к обводненности топлива.

Электричество для горелки

Отсюда следует неблагоприятный вывод: энергонезависимых горелок на отработке не бывает. Есть способы сжигания отработки без наддува и подогрева, но такие устройства (см. далее) дают приемлемые технические и экологические показатели только в составе разработанных заодно с ними теплогенерирующих приборов и горелками как таковыми не являются. Поэтому, если у вас электроснабжение ненадежно, а отработки довольно, лучше будет сделать под нее печь или котел.

Какую делать?

Исходя из перечисленных особенностей, самодельная горелка на отработанном масле может быть выполнена по одной из след. систем:

Эжекционной с наддувом.
Распылительной инжекторной (горелка Бабингтона).
Топливо-воздушной свободного объемного горения (чашечная испарительная горелка).

Сравнительные достоинства и недостатки

Эжекционная

Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт. Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п.

Примечание: кухня и баня считаются жилыми помещениями.

Недостатки эжекционной горелки на отработке также существенны:

Технически сложна: используются точные металлические детали, требующие для изготовления станочного парка;
На неочищенной отработке сразу выходит из строя, поэтому делать эжекционную горелку на отработке, не обзаведясь фильтровальной топливной станцией, бессмысленно;
Наиболее энергозависима – собственное удельное электропотребление составляет ок. 20 Вт на 1 кВт тепловой мощности в диапазоне последней 5-40 кВт. Ниже и выше этих значений собственное удельное электропотребление увеличивается.
Требует снабжения управляющей автоматикой, т.к. весьма чувствительна к свойствам и качеству топлива, которые и у очищенной отработки нестабильны;
Более других типов горелок на отработке склонна к устранимым отказам в работе.

Используются эжекционные горелки для сжигания отработки преимущественно для отопления больших помещений или обеспечения технологических процессов в условиях, когда топливо для них постоянно имеется в наличии.

Инжекторная

Инжекторная горелка совершенно нечувствительна к степени загрязненности топлива, лишь бы в нем осталось 30-40% чего-то горючего. Технически проще предыдущей – горелку Бабингтона можно сделать дома из подручных материалов (см. далее), если есть настольный сверлильный станок. Диапазон мощностей в любительском исполнении – прим. 3-20 кВт. Модуляция горелки возможна начиная прим. от 30% максимальной мощности. Можно добиться модуляции от 10% максимума, то техническая сложность изготовления возрастает при этом в разы, а склонность к отказам увеличивается. Может работать без электроподогрева топлива; в таком случае собственное энергопотребление до 300 Вт независимо от тепловой мощности; в подавляющем большинстве случаев – до 100 Вт. Если же топливо греется ТЭНом в накопительном баке, то собственное энергопотребление как в пред. случае. Без управляющей автоматики склонна к отказам при смене партии топлива без перенастройки горелки.

Для самодельщиков важное преимущество горелки Бабингтона в том, что ее наддув способен обеспечить компрессов от старого поломанного холодильника, см. далее. Однако и недостатков у горелки Бабингтона хватает:

Топливо не сгорает полностью. КПД по топливу простейшей горелки Бабингтона (см. далее) ок. 80% Довести степень сжигания топлива до 95-97% возможно, но тогда ее техническая сложность возрастает до сравнимой с эжекционной. Правда, токарно-фрезерных станков для изготовления все равно не потребуется, а собственное энергопотребление горелки не увеличивается;
Как следствие из пред. п., горелка Бабингтона источает в воздух много паров топлива, что делает ее абсолютно непригодной для жилых помещений и ограниченно пригодной для помещений с временно находящимися там людьми и/или предметами, чувствительными к замасливанию. Однако гнать пламя горелки Бабингтона в трубу (см. далее) можно, что значительно уменьшает указанные недостатки;
Пламя тоже грязное и не очень горячее, до 900-1000 градусов. Поэтому инжекционая горелка на отработке ограниченно применима для термических технологических процессов с черными металлами, а цветные и тем более драгоценные испортит.

Самодельные горелки Бабингтона чаще всего и применяются для временного отопления подсобных помещений или в простых технологических процессах, напр., для разогрева обычной конструкционной стали под гнутье.

Испарительная

Топливо-воздушная горелка на отработке может быть изготовлена из подручного хлама без использования сложных технологических операций. Мощность – ок. 5-15 кВт. Топливо без перенастройки жрет любое тяжелое: помимо отработки другое минеральное и растительное масло, мазут, нефтешлам. Отказывает только при неправильном пользовании. Побочных продуктов сгорания топлива источает больше предыдущей, поэтому применима либо для временного запуска отопительных приборов с хорошим дымоходом в нежилых помещениях, либо на открытом воздухе. В технологических целях применима весьма ограниченно, т.к. дает столб горячих газов с температурой менее 600 градусов. Наиболее доступный для изготовления начинающими умельцами тип горелки на отработке.

Схемы и конструкции

Эжекционная

Еще одна особенность отработки как топлива заключается в том, что подать весь необходимый для ее сжигания воздух под наддувом очень сложно, его требуется много. Поэтому наддувом в горелках такого типа преимущественно вытягивают топливо из сопла эжектора и распыляют его, а воздух для дожигания подсасывается непосредственно в факел пламени. Такая схема дает возможность обойтись для наддува электрической мощностью до 100 Вт, а остальное расходуется на подогрев топлива ТЭНом. В общем идея такова: часть электрической мощности (с существенной прибавкой, кстати), необходимой для наддува с топливом более текучим, используем на подогрев отработки, и обычная в общем эжекционная горелка на ней работает.

Схема устройства эжекционной горелки на отработке и чертежи форсунки для нее

Хорошо известная схема устройства эжекционной горелки на отработке и чертежи ее сердца – форсунки на прим. 3-30 кВт даны на рис. Устанавливается такая горелка на глухом фланце в топочный проем печи/котла, а вторичный воздух в факел подсасывается через поддувало. Однако, кроме форсунки, в данной конструкции имеются еще тонкие моменты.

Турбулизатор

Первый из них – турбулизатор воздушного потока (завихритель в схеме на рис. выше). Наддув эжекторной горелки на отработке может быть обеспечен встроенным вентилятором-улиткой либо, через редуктор, пневмосистемой предприятия или промышленным (возможно, бытовым аналогичной конструкции) поршневым компрессором. На мощность горелки где-то 3-15 кВт возможен также наддув от холодильного компрессора от 250 Вт электрических.

В зависимости от способа наддува меняется конструкция турбулизатора. Компрессор или разводка сжатого воздуха для привода пневмоинструмента дают, при необходимых для эжекции топлива условиях в воздушной рубашке горелки, слишком мощный и быстрый поток воздуха. То же возможно со слишком мощной улиткой, напр., взятой из старого хлама. В таком случае турбулизатор должен являться кольцевой диафрагмой вокруг сопла с широкими слабо изогнутыми наружными лопастями, поз. 1 и 2 на рис. Псевдо-ламинарная струя воздуха из диафрагмы вытянет топливо из форсунки и обеспечит его стабильный поджиг (см. ниже), а в 3-5 см от диафрагмы горящий масляный туман будет подхвачен мощным вихрем, распылен до испарения и полностью сожжен.

Конструкция турбулизатора (завихрителя) эжекционной горелки на отработке в зависимости от способа наддува

Если же воздушный поток оптимален (встроенная улитка по расчету) или слабоват (компрессор от холодильника), то турбулизатор из многих узких более изогнутых внутренних лопастей совмещается с диафрагмой, а по краю турбулизатора оставляют кольцевой зазор в 0,5-1,5 см. Диафрагма-завихритель оказывает меньшее сопротивление воздушному потоку, слабый, но сразу хорошо закрученный вихрь эффективно высасывает и распыляет топливо, а кольцевой поток из зазора не дает вихрю расползаться в стороны, пока топливо не испарится в факеле.

Примечание: целесообразность того или другого турбулизатора для конкретной горелки определяется опытом – поджиг топлива должен быть стабилен, а срывов пламени не должно быть во всем диапазоне регулировки мощность горелки. Начинать нужно с диафрагмы с внешними лопастями, подгибая их больше и больше. Не выходит – надо переходить на диафрагму-турбулизатор с внутренними лопастями.

Зажигание

Вторая тонкость – поджиг факела. Автосвеча с удаленной «лапкой» (корпусной ламелью) мало подходит, т.к. рассчитана на поджиг паров легкого топлива короткой искрой, а не тумана тяжелого длинной.

Способ зажигания топлива эжекционной горелки на отработке двумя электродами

Зажигать факел горелки на отработке нужно электродами для зажигания котлов на жидком топливе, см. рис. Расстояние между разрядниками (носиками, остриями) электродов требуется 3-8 мм (для горелок на 3-30 кВт), а расстояние от оголенных металлических частей электродов до ближайших металлических деталей конструкции должно быть как минимум втрое больше. Включая форсунку: в момент зажигания разрядники должны находиться в извергаемом соплом масляном тумане и поджигать его искрой между собой. Зажигание искрой от разрядника на форсунку даст слабый нестабильный факел, который легко сорвется от колебаний наддува или подачи топлива.

Для зажигания двумя разрядниками необходим специальный трансформатор зажигания с изолированной вторичной обмоткой на 6-8 кВ. Ее выводы соединяются с электродами зажигания проводами в толстой, от 2 мм, термостойкой изоляции из силикона или тефлона (фторопласта). Лучше – в последней: при нагреве до 150 градусов пробивная стойкость фторопласта-4 остается ок. 80 кВ на 1 мм, а силикона будет не выше 20 кВ/мм. Такой огромный запас электрической прочности необходим ввиду сильного загрязнения проводов в процессе эксплуатации.

Спецтрансформатор зажигания стоит дорого, т.к. выпускаются такие для котлов от 20 кВт. Если мощность горелки до 15 кВт (и для описываемой далее горелки Бабингтона), можно применить однопроводную схему поджига от автомобильной катушки зажигания искрой от электрода на форсунку; имеется в виду наличие только одного высоковольтного провода. Условие – ручной вывод на режим: горелку зажигают на минимальной мощности и вручную выводят на штатную, следя, чтобы факел не забился в судорогах и не сорвался.

Для зажигания горелки на отработке по однопроводной схеме корпусную клемму трансформатора соединяют с корпусом горелки и форсункой разными обратными проводами. Искра не постоянный ток, а импульсный разряд, и электрическая цепь становится чувствительной к наличию в ней реактивности. Электрическая реактивность массивного корпуса горелки больше, чем форсунки, что уже облегчает искре выбор в пользу сопла. Если же дополнительно включить в корпусный обратный провод небольшую индуктивность (см. рис.), то и однопроводное зажигание станет вполне стабильным.

Схема зажигания горелки на отработке одним электродом

Об автоматике

Горелки на отработке, режим работы которых задается с пульта (напр., известные NORTEC) стоят очень дорого, но без автоматики городить самодельную эжекционную горелку на отработке нет смысла: даже при фиксированной мощности и заправке топливом из одной партии нужно для получения стабильного пламени регулировать одновременно подогрев топлива и подачу воздуха. Поэтому самодельные эжекционные горелки на отработке (исключая образцы, лишь бы повозиться с ними) делаются полуавтоматическими с установкой мощности вручную и применением относительно недорогой автоматики от котлов отопления, см. напр. видео

Видео: горелка на отработке с автоматикой

Горелка Бабингтона

Сам Роберт Бабингтон, запатентовавший свою горелку в 1979 г. , признавался, что, отчаявшись придумать форсунку, не засоряющуюся от отработки, вспомнил об одном из законов Мэрфи, гласящем: «Если железина ну вот все равно никак не хочет работать, попробуй сделать в ней все наоборот». Бабингтон попробовал продувать воздух сквозь тонкий слой масла – получилось. Пошел туман, а уж как его сжечь, дело известное.

Такое техническое решение оказалось возможным благодаря тому, что масло реологическая жидкость. Попросту – сверхтекучая. Сверхтекуч не только экзотический гелий II. Реологических жидкостей хватает и вокруг нас. Кто забывал на столе открытую банку с подсолнечным маслом, сразу поймет.

Устройство горелки Бабингтона и камеры сгорания (дожигателя) для нее

Конструкция горелки Бабингтона показана слева на рис., а справа – устройство камеры сгорания (дожигателя) для нее. Здесь уже виден недостаток данной горелки: чтобы сжечь отработку более чем на 95%, требуется 3-х ступенчатая подача воздуха (кроме как для распыления), причем частично с подогревом. Хотя наддува все равно не требуется.

Действует горелка Бабингтона довольно просто: топливо капает на распылительную головку со сферической поверхностью, что обеспечивает равномерное его растекание. Капает с избытком, чтобы воздуху всегда было что сдуть. Выброшенное воздушной струей из сопла в головке масло образует туман, который поджигается. Топливная пленка постоянно наползает на сопло благодаря реологическим свойствам масла. Избыток топлива стекает в сборник, откуда питательным насосом подается через подогреватель обратно в расходный бак (питатель). Часто вместо поплавка, включающего насос, питатель снабжается стоком избытка в баке прямо в сборник; питательный насос в таком случае работает непрерывно. Однако и в горелке Бабингтона достаточно конструктивных нюансов.

Нужна ли полная сфера?

Мощность, снимаемая с одного сопла горелки Бабингтона, ограничена конечной величиной текучести масла. Поэтому головки мощных горелок Бабингтона буквально истыканы порами. Если от горелки требуется не более 5-7 кВт, вместо технологически сложной полносферической головки возможно применить часть сферической поверхности.

Конструкция горелки Бабингтона с головкой в виде части сферы

Устройство горелки Бабингтона с частично сферической распылительной головкой показано на рис; (ак такую сделать, во всех подробностях и с фото описано здесь: diyworkplace.ru/14-diy-oil-burner.html). Помимо доступности материалов, на этой горелке хорошо учиться настраивать подачу топлива: чуть больше дал, масло затекает за лепесток головки, воняет, подгорает, забивает распылительную камеру.

Сфера все же лучше

Сферическая головка в горелке Бабингтона лучше еще и тем, что экономит топливо: в горелке с частично сферической головкой добрая доля обратки пригорает до невозможности использования. В конце концов оказывается, что в баке еще четверть и более, а горелка не запускается.

Как сделать распылительную головку горелки Бабингтона из недорогих материалов совсем иного назначения, имеющихся в широкой продаже, показано на рис.:

Как сделать распылительную головку горелки Бабингтона из подручных материалов

Заглушка от карниза штор хороша тем, что ее срезанная поверхность плоская и ровная. Просверлить в такой заготовке головки отверстие сопла не составит труда на обычном сверлильном станке. Если оно уйдет от полюса сферы в пределах 1-2 мм, это ничего. Главное – оси сопла и сферы будут параллельны и факел будет бить ровно. Можно даже увеличить мощность горелки, просверлив вокруг полюса сферы 3-4 отверстия не ближе 6 мм друг от друга треугольником или квадратом. Осталось решить – как сверлить?

Как сверлом 0,6 проделать отверстие 0,25

Допустимые пределы диаметра сопла горелки Бабингтона 0,1-0,5 мм. С узкого сопла снимается меньшая максимальная мощность, но расширяется диапазон ее регулировки, которая осуществляется изменением давления воздуха на распыление. Последнее для сопла 0,1 мм может меняться в пределах 0,5-5 атм, для сопла 0,25 мм – 1-3 атм, а давление перед соплом 0,5 мм нужно держать в пределах 2(+/-)0,2 атм, иначе пламя или срывается, или гаснет. Величину диаметра сопла 0,25 мм еще Бабингтон признал оптимальной; более узкие сопла забиваются пылью из воздуха, что требует как минимум 2-ступенной его очистки.

Но как просверлить отверстие диаметром 0,25 мм? Сверла такие далеко не везде купишь, а станок нужен повышенной точности, иначе сверло сразу ломается.

Выход из положения – сделать сопло из части иглы от медицинского шприца. Диаметры канала игл шприцов на 0,2-1 куб. см. находятся как раз в оптимальных пределах, а их наружный диаметр 0,4-0,6 мм. Сверла такие есть в широкой продаже, а заправлять их можно в обычную настольную сверлилку. Изготовление сопла горелки Бабингтона из медицинской иглы производится след. образом:

Вырезаем из иглы кусок длиной на 2-3 мм больше толщины стенки головки.
Прочищаем тонкой жесткой проволокой от опилок и заусенцев.
Сверлом чуть больше наружного диаметра иглы сверлим в головке пионерный канал. Если сверлом 0,6 засверлить канал под иглу 0,4 по наружи, ничего страшного.
Сверлом диаметром на 0,15-0,2 мм больше пионерного зенкуем отверстие с обеих сторон. Фаску нужно снять крошечную, поэтому зенкуем вручную, обмотав хвостовик сверла изолентой и поворачивая его пальцами.
Вставляем отрезок иглы в пионерное отверстие.
Двумя острыми шильями или, лучше, слесарными чертилками, разворачиваем концы отрезка иглы. Разворачивать из нужно одновременно, слегка надавливая и проворачивая инструменты в противоположные стороны.
Раструб внутри оставляем как есть, он ничему не мешает.
Наружный излишек снимаем наждачным камнем не грубее №360.
Еще раз прочищаем канал сопла, продуваем – головка готова.

А если головка уже готова?

Очень даже возможный вариант. Если на головку взять готовую форсунку для дизтоплива; подойдет дефектная из хлама или по дешевке. Любителей смущает, что выпускаются они на мощность от 20 кВт, но в данном случае бояться нечего, т.к. в форсунку пойдет не соляра, а воздух. Зато ее рабочая поверхность точно полусферическая, зеркально гладкая, с воротником, не дающим маслу затекать куда не надо и пригорать. Сопло, правда, будет от 0,7 мм, но его можно сузить, как описано выше. Как из дизельной форсунки сделать головку горелки Бабингтона, пригодной для долговременного интенсивного использования, да еще и с автоматикой от водогрейного котла, см. сюжет

Видео: горелка Бабингтона с автоматикой

Компрессор для распыления

Воздуха на распыление в горелке Бабингтона нужно немного, но под приличным давлением. Лучше всего для этой цели подойдет компрессор от старого холодильника, только перед ним надо поставить автомобильный воздухофильтр, иначе вакуумный насос быстро выйдет из строя. Нужен также ресивер, т.к. струю такой компрессор даст сильно пульсирующую.

Как приспособить компрессор от холодильника для воздушного питания горелки Бабингтона на отработке

Большое достоинство такой системы – возможность автоматизации зажигания горелки без электроники. Используем для этого предохранительный клапан (см. рис.), т.к. холодильный компрессор нагоняет давление больше 5 атм. Клапан возьмем самый плохой, тарельчатый с плоским седлом (тарелку и седло нужно будет притереть друг к другу с абразивом №600 или тоньше и промыть спиртом). У таких клапанов большой гистерезис (отношение давлений открывания и закрывания), но в данном случае нам того и нужно. Мы еще и усилим гистерезис клапана, надев на его шток грузик. Когда компрессор накачает ресивер до давления первоначального срабатывания, клапан резко «пшикнет», подпрыгнет вверх и на 1-2 с замкнет микровыключатель, подающий питание на трансформатор зажигания. Пойдет расход масла на горение, увеличится расход воздуха (холодную масляную пленку продуть труднее), и клапан станет подрабатывать, не доставая до микрика. Регулировочной гайкой удобно менять давление воздуха для изменения мощности горелки.

Смазка компрессора

В холодильнике компрессор смазывается хладоагентом, т.к. выкачивает из испарителя не чистый пар, а фреоновый туман. Вдруго компрессор зачавкал, это значит, что хладоагента слишком много и в системе он циркулирует в капельно-жидком состоянии. Если заставить холодильный компрессор качать воздух, он без смазки скоро испортится.

Смазывать компрессор от холодильника можно веретенкой или другим машинным маслом для точной механики. Сначала нужно сделать дозатор смазки, из бачка на 50-100 мл, иглы от обычного шприца на 2-10 кубиков, трубки от аппарата для переливания крови и пары зажимов от него же. Верхним перекрывают подачу смазки, а нижним регулируют ее величину.

Настройку дозатора производят в свободном пространстве. Нужно добиться, чтобы капля смазочного масла накапливалась на острие иглы, направленной точно вниз, в течение 2-4 мин, и еще столько же висела, пока не оторвется. Тогда иглу перпендикулярно вводят в подающий воздуховод компрессора так, чтобы ее скос находился посередине просвета и был ориентирован по потоку. Если иглу повернуть скосом вбок или против воздуха, масло не пойдет.

Система готова к использованию, но в процессе работы нужно будет еще за ней последить. Вдруг спустя некоторое время после запуска горелки характер горения изменится, это значит, что масла в компрессор идет много и он гонит его излишек с воздухом. Если до этого проходит не менее 10 мин, а пламя остается, только начинает пульсировать или коптить, поправить дело можно, немного повернув иглу, не более чем на 45 градусов. Не помогает или симптомы появляются раньше – нужно перенастраивать дозатор смазки на большее время накопления капли.

Пламя – в трубу!

С горелкой на отработке можно проделать любопытный опыт, результаты которого видны на след. рис.:

Использование горелки на отработке для обогрева помещений

Пропустив пламя горелки сквозь всего 1 м широкой трубы, увидим его уже не таким бешеным и сильно остывшим (поз. 1), а от трубы вверх заметен будет мощный поток нагретого воздуха. Если взять трубу диаметром от 200 мм и длиной от 3 м (поз. 2), то температура газов на ее выходе упадет менее чем до 100 градусов. Выставим устье трубы наружу – масляная вонь в помещении перестанет ощущаться, хотя газоанализатор и покажет превышение примесями жилищной нормы. Осталось герметически присоединить устье трубы к дымоходу, и получим систему отопления с КПД более 80%.

Испарительные

Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, как сказано выше, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются и рассматриваются в других публикациях.

Испарительные топливо-воздушные (чашечные) горелки на отработке

В чашу испарительной горелки на отработке подается топливо-воздушная смесь, т.е. необходим небольшой наддув (вентилятор от 20 Вт). Чаша предварительно нагревается или газовым факелом (поз. 1 на рис.), или подаваемым по каплям (пока без наддува) штатным топливом, поджигаемым калильной свечой (поз. 2). Последнее проще, но первые 3-5 мин копоти будет много. Когда пламя от очередной капли очистится и начнет взвиваться с шумом, свечу выключают и пускают воздух. В чаше появятся синие язычки (поз. 3 и 4), свидетельствующие о полном сгорании масла, но примеси к нему перейдут при этом в химически более агрессивную форму и уйдут в воздух, поэтому пользоваться испарительными горелками на отработке нужно осторожно, см. выше. К размерам деталей испарительная горелка не критична; основа – водопроводные трубы 1/2″ и 2”.

Примечание: для временного запуска на отработке, напр., гаражной буржуйки, удобнее будет испарительная горелка, действующая по тому же принципу, но в которую топливо-воздушная смесь подается сбоку по касательной, см. видео ниже:

Видео: испарительная горелка на отработке для печи

Подведем итоги

Итак, горелка на отработке устройство достаточно сложное, дома на столе такую не сделаешь. Тем не менее, решая, быть или не быть горелке на отработке из ваших рук, учтите еще одно существенное обстоятельство. А именно, удельный расход топлива на обогрев отработкой наименьший: ок. 100 мл на 1 кВт тепловой мощности в час. Лучшие дизельные и мазутные горелки расходуют от 130 мл*кВт/час, а керосиновые и бензиновые от 160 мл*кВт/час. Стоимость отопления от тех, других и третьих сравнивать не приходится, т.к. отработка уже отработала свою цену в моторе.

Загрузка…

Обсуждение темы «Горелка на отработанном масле»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Автоматика для котлов отопления на отработке

Здравствуй читатель. Уже не первый год, а точнее третий, я балуюсь со спичками, для того чтобы зимой работать было тепло и уютно. Ранее я рассказывал о том, как проходили опыты. Было очень холодно, все было в масле, куски ржавого металла и десятки стертых отрезных дисков. Опыт- сын ошибок трудных. В процессе моих исследований, на помощь пришел мой близкий друг, превосходный электронщик, да и просто всему голова-Теймур, создатель всех поделок установленных в мою машину. Ах да, ну куда же без господина Expgtn? Этот товарищ внес огромный вклад в организацию этого процесса. Буквально за полтора месяца наше творческое трио смогло собрать что-то красивое, а главное, работающее. Печь получилась весьма привлекательна, и ею заинтересовались знакомые, и знакомые знакомых. Слишком много букв, давайте подробнее о печке.

За основу была взята 159-я бесшовная труба толщиной 5мм. Теймур сделал чертежи необходимых деталей для лазерной резки, Гоша организовал детали экстерьера, ну а я был на подхвате =)

Учитывая опыт прошлых лет и используя знания Теймура, мне удалось добиться стабильного и эффективного горения на всех режимах работы. Важно, что печь сжигает все поступаемое топливо, оставляя только негорючие фракции. Также нам удалось избавиться от регулярной чистки камеры сгорания, что является основной проблемой этих печей. Одной ревизии в неделю вполне достаточно, хотя ввиду моей патологической лени, я делаю это реже.

Сажа у этих печей противная и пахнет мерзко, чем дольше ее не выгребаешь, тем чернее и маслянистее она становится, ковыряться внутри с совочком не доставляло удовольствия. После очередного мозгового штурма у нашего трио родилась вот такая конструкция

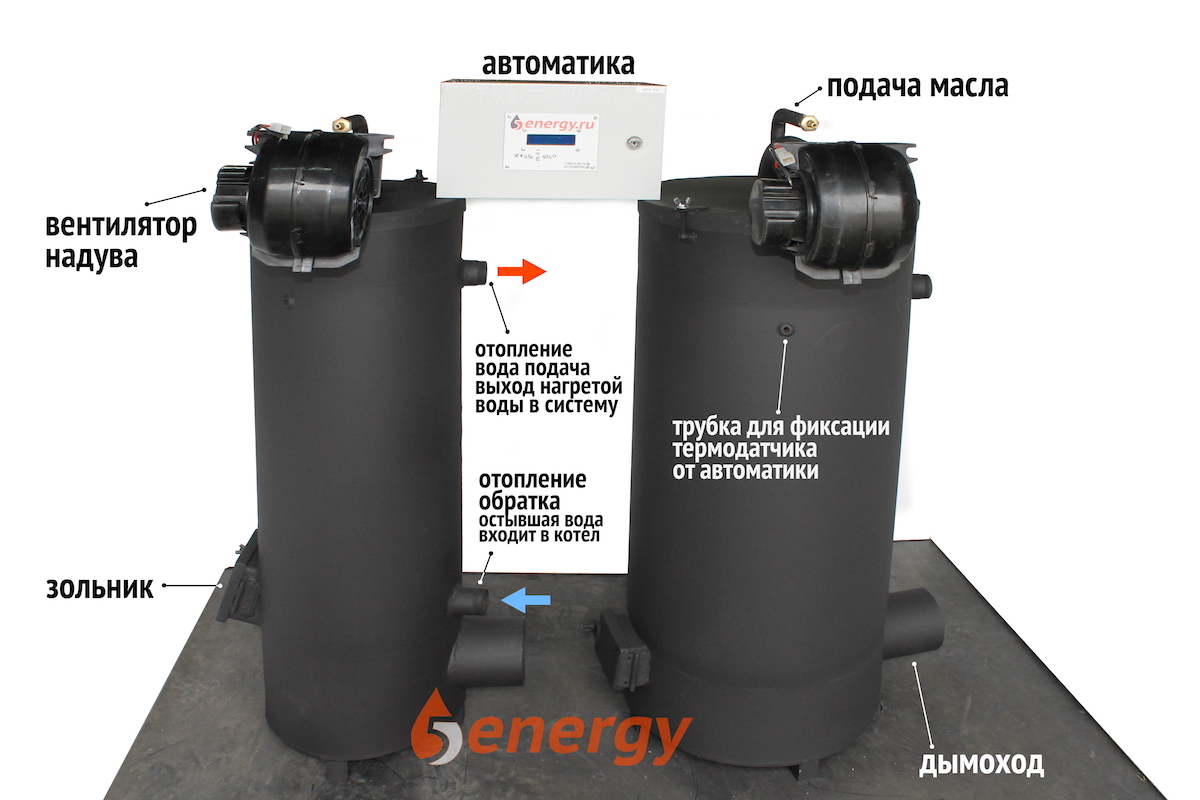

Котлы на отработанном масле серии EcoBoil предназначены для водяного отопления различных типов помещений и зданий, как жилых домов, так и производственных и складских площадей.

Иcпользуются там, где нет газа или дорогое электричество, так так же как альтернатива другим видам отопления. Из-за дешевизны отработанного масла, этот вид отопления является самым экономичным или вообще бесплатным!

Котлы снабжены электронной автоматикой, вентилятором, маслонасосом, проводами и шлангами. Укомплектованы полностью и после установки готовы к работе.

Котлы на отработанном масле серии EcoBoil потребляют топлива меньше, а тепла отдают больше, по сравнению с другими котлами на отработке.

Для воздушного отопления мы рекомендуем вам посмотреть калориферы.

Ниже представлен весь модельный ряд котлов, которые различаются размерами, мощностью и предназначены на разную квадратуру. При возникновении вопросов — пишите нам, мы с радостью ответим. Также можем изготовить отопители на полщать более 1000 м 2 . Это делается по индивидуальному заказу

Но речь не о ценах ).

Немного опишу как все работает и из чего состоит

Необходимые компоненты:

Улитка надува воздуха (можно использовать от печи ВАЗ)
Привод маслонасоса ну и сам маслонасос (шестеренчатый)
Блок питания на 12В
Вентилятор для охлаждения автоматики
Переключатель оборотов печи (с ВАЗа) — 3 положения
Резистор (сопростивление) с теми же 3-мя положениями
Реостат от авто (точно не знаю, вроде бы для регулировки подсветки в салоне)
Провода
Клемы мама / папа
Коробка для всего этого

Схема собрана

Как все это работает и собрано

Система имеет 3 режима оботоров (переключатель оборотов печки): минимальный, средний и максимальный.

На видео ниже схема в работе, а пока детальные фото

Реостат на 18 ОМ для плавного снижения оборотов маслонасоса

Переключатель положений 1/2/3 + клема «+»

Провода от переключателья положения идут на свои же 1/2/3 клемы на сопротивления. Сопротивление нагревается )))

Схема подключения переключателя, резистора и мотора

Движок для маслонасоса

Чтобы сопротивление не нагревалось до красна, я врезал в коробку вентилятор на 12В. Охлаждает хорошо

Смотрите про печи и котлы на отработке в разделе Отопление на отработке

Простая автоматика для котла на отработке или печи

Котел на отработке своими руками: схема, масло, отопление

Нагревательных котлов существует множество, но постоянно появляются новые варианты, к которым можно отнести котел на отработанном масле. Появление новых разновидностей вызвано желанием создать еще более экономичный и недорогой агрегат.

Тем более что и предназначение у оборудования может быть различным. Ведь обогревать приходится не всегда только жилые помещения, но и хозяйственные постройки: мастерскую и гараж, теплицу и баню. В таких случаях выручает владельцев свое автономное отопление, например, котлы на отработанном масле (иногда даже самодельные).

Примечание: Они сейчас стали завоевывать все большую популярность. Причина ее роста проста – низкая стоимость топлива, используемого для таких котлов.

Хотя цена их не сильно отличается от цены стандартного газового котла, но при эксплуатации они обходятся существенно дешевле. Тем более что схема оборудования простая и собрать котел на отработке своими руками не составляет особого труда.

Достоинства котлов

Кроме достаточно низкой стоимости эксплуатации у котла на отработке есть еще целый ряд преимуществ, которые и обусловили рост их популярности:

Такие обогреватели работают практически на любых видах синтетических или минеральных масел, являющихся самыми дешевыми разновидностями жидкого топлива. Владелец своего отопительного котла (даже самодельного) способствует решению проблемы утилизации (отработка не выбрасывается, масло выливать запрещено).
Низкая стоимость самой печи – все затраты на материалы и монтаж могут окупиться за один год. И в дальнейшем отопление помещения почти ничего не будет стоить (отработка ничего не стоит, масло ведь требует утилизации).
Экологичность установки достаточно высока, ведь – котел, работающий на отработке, сжигает не топливо, а его пары. А в этой своеобразной «камере сгорания» почти нет «выхлопа», так как масляные пары успевают сгорать практически без остатка. К тому же утилизация веществ, загрязняющих природу, способствует защите среды, при этом отработка сгорает, а масло ликвидируется.
Высокая теплоотдача топлива при использовании принудительной конвекции способствует быстрому нагреву отапливаемого помещения. Оно может прогреться за считанные минуты, чему способствует высокая энергия сгорания отработанного масла.
Автономность работы отопления. Именно использование отработанного вида топлива делает такой котел абсолютно независимым, особенно когда отсутствует возможность подключения к системам централизованного отопления и горячего водоснабжения.
Простота и компактность конструкции – котел собирают из самых простых узлов, большую часть которых несложно изготовить своими руками даже в обычной домашней мастерской. Тем более что многие узлы котла можно сделать из своеобразных практически готовых «полуфабрикатов»: газовых баллонов, труб из конструкционной стали и листового проката. Минимум деталей уменьшает к тому же допустимость поломки даже самодельного оборудования.
Возможность изготовить котел на отработке своими руками.

Котел на отработанном масле

Недостатки оборудования

Отопление на отработке, кроме достоинств, имеет и недостатки, среди которых:

такое оборудование буквально сжигает кислород из воздуха помещения. Происходит это из-за того, что горючую смесь образуют пары масла, смешиваемые с воздухом. Когда помещение нежилое, например, гараж, сарай или теплица, то такой недостаток можно просто не рассматривать. Или постараться нивелировать, обустроив надежную вентиляцию;
отработка бывает с загрязнениями и масло для котла приходится отфильтровывать, а потому применение слишком грязной отработки вынуждает приобретать и использовать масляные фильтры. Но и эти расходы можно уменьшить, если предварительно дать маслу отстоятся;
необходимость регулярной чистки дымохода такого котла. Частое повторение этой операции порой раздражает, но и изменить здесь ничего нельзя.

Как видите, отопление на отработанном масле выгодно и просто и в эксплуатации, и в конструировании.

Как устроен котел на отработке

Подобные котлы от обычных газовых отличаются тем, что для них вблизи самого оборудования должен располагаться запас топлива. Чаще всего это может быть бак, цистерна, бочка, в которых хранится отработка. Пожароопасность масла требует, чтобы расстояние от резервуаров до котла было, с точки зрения безопасности, не меньше 20 м. А за этим следует необходимость решения вопроса подачи топлива, что особенно напрягает зимой, так как вязкость топлива от холода возрастает.

Схема устройства котла на отработанном масле

В котле имеется масса различных узлов, но основными из них являются: горелка, теплообменник и дымоход.

Горелка

Горелка – это отдельный рабочий узел, имеющий у промышленных котлов посадочное место со стандартизированными габаритами, позволяющими устанавливать различные горелки (например, для разных видов топлива).

Работа горелки сильно зависит от вязкости топлива, меняющейся от времени года и наружной температуры. Устранить эту проблему можно, нагревая отработанное масло нагревателем, встроенным в горелку. Оптимальной считается температура впрыска, равная 71ºС.

Если температура выше – возрастает испарение, если ниже – ухудшается сгорание топлива и падает КПД. Для подогрева воздуха и отработанного топлива перед впрыском предусмотрена несложная автоматика. Эффективность сгорания топлива возрастает при увеличении «парообразности» впрыскиваемой струи топлива, которую форсунка закачивает в камеру сгорания.

Для форсунки используют сжатый воздух, который можно подать по магистрали (на производстве) или воспользоваться компрессором, встроенным в горелку. Камера сгорания напоминает «сковородку», в которую для горения подается топливовоздушная смесь.

Обычно перед заменой видов отработанного топлива приходится менять и горелку, хотя имеются и более универсальные, работающие на отработке моторных и других масел, дизтопливе, рапсовом масле, животных жирах.

Схема

Теплообменник

Над «сковородой» горелки находится теплообменник, который может иметь самую разную конструкцию. Принцип его действия прост: в имеющийся набор трубок залит теплоноситель (например, вода), а пламя горелки нагревает стенки трубок и воду. Вода, нагревшись, поступает на выход, откуда подается в отопительный контур, а также может применяться для технологических нужд или бани.

Дымоход

Это особо важный узел для отопительного котла, так как углеводное топливо образует при сгорании дым и копоть. Если котел рассчитан правильно и эксплуатируется без нарушений, то чистят дымоход не реже 2-3 раз в неделю. Поскольку температура выходящих газов высока, да к тому же имеется химически активный конденсат, то делают дымоход из стальной трубы, которую устанавливают в бетонный или кирпичный канал.

Чертеж печи на отработке

В открытых системах дымоход делают одностенный, а в закрытых – двустенный. Открытой называют систему, использующую для сгорания воздух помещения. Закрытой считается система, в которую воздух для сгорания подается специально извне. Для такой системы используют двустенный дымоход из двух коаксиальных коробов. Продукты сгорания отработанного масла выходят по внутреннему коробу, а по внешнему подается наружный воздух.

Примечание: Используя котел на отработанном масле, необходимо особое внимание уделять технике безопасности работы с ним.

Одним из ее непреложных условий является правильно сконструированный и установленный дымоход, а также обязательное наличие вентиляции.

Стоит отметить, что простота конструкции и невысокие эксплуатационные расходы делают котлы на отработанном масле (тем более изготовленные своими руками) наиболее востребованными для использования в различной хозяйственной деятельности.

Управление таймером котла | DoItYourself.com

Таймер котла позволяет контролировать температуру в разное время суток как для горячей воды, так и для системы отопления. Эти элементы управления, если они присутствуют в системе отопления вашего дома, дадут вам возможность управлять каждой из этих систем независимо друг от друга. Они позволяют варьировать нагрев горячей воды и дома.

Выбор цифрового управления

Цифровое управление отлично подходит для любого домовладельца.Вам следует не только рассмотреть возможность установки цифрового пульта управления, но и подумать о приобретении пульта дистанционного управления, который можно переносить по всему дому. Цифровые регуляторы таймера котла бывают разных стилей и типов. Выберите что-нибудь интуитивно понятное в использовании. Вам не нужна модель, которая требует, чтобы вы откопали руководство пользователя, чтобы выяснить, как изменить температуру в вашем блоке горячей воды или системе центрального отопления.

Простые преимущества управления нагревом

Если вы вкладываете средства в простой контроль нагрева, велика вероятность, что вы будете использовать его на постоянной основе.Эти типы таймеров управления котлом имеют множество основных преимуществ. Они уменьшают расход топлива. Кроме того, вы можете снизить температуру нагрева горячей воды, когда она не используется. Кроме того, вы будете нагревать радиаторную систему только тогда, когда вам это необходимо. Кроме того, вы уменьшите количество тепла, которое вы используете в своем доме, когда вас нет дома.

Доступно

Первоначальные затраты, связанные с покупкой регулятора таймера котла, относительно невелики. Первоначальные деньги, которые вы потратите на покупку регулятора таймера котла, будут быстро компенсированы количеством энергии и денег, которые вы сэкономите от использования этого устройства.

Простота установки

Таймер котла очень прост в установке. Вам определенно не нужно искать профессионала для установки такого типа. К каждому блоку управления котлом прилагается набор инструкций производителя, которые помогут вам правильно установить блок в вашем котле. Перед покупкой регулятора таймера котла убедитесь, что он подходит для вашего конкретного котла. Если вы не уверены, обратитесь за помощью к профессионалу.

Техническое обслуживание и уход

Наряду с относительной простотой установки, этот блок также прост в обслуживании и уходе с течением времени.Он длится долго и требует небольшого внимания со стороны среднего домовладельца. Это почти модель, которую можно установить и забыть с точки зрения обслуживания. Многие из этих устройств питаются от батарей или напрямую от электрических розеток. Если они питаются от батарей, вам необходимо регулярно менять систему батарей. Добавьте замену батарей в свой график регулярного технического обслуживания, чтобы вы выполняли эту работу вместе с некоторыми другими делами, которые необходимо обновлять и поддерживать в вашем доме и вокруг него.

Котел для дома — это устройство, которое в большинстве домов используется для нагрева горячей воды и радиаторов отопления. Управление бытовым котлом используется для установки температуры воды, и это делается разными способами. При выборе нового котла очень важно учитывать элементы управления, чтобы убедиться, что вы получаете все необходимое.

Бытовой котел должен обеспечивать ваш дом достаточным количеством тепла.Вот почему для вас так важно выбрать жилой котел, который имеет достаточную мощность, чтобы удовлетворить все потребности в отоплении в вашем доме. Вы также должны выбрать эффективный котел, чтобы не тратить деньги на покупку топлива больше, чем вам действительно нужно.

Органы управления котлом используются для установки термостата, чтобы котел достиг определенной температуры. Это обеспечит оптимальную температуру в вашем доме или квартире.Не нужно делать в квартире больше тепла, чем должно быть, это не только будет пустой тратой топлива, но и будет неудобно.

Регуляторы котла используются для точного контроля нагрева вашего котла. Это означает, что он будет контролировать количество сжигаемого топлива. Слегка уменьшив регулировку котла, вы сможете снизить эксплуатационные расходы вашего котла. Установка правильной температуры сэкономит вам деньги и сэкономит топливо. Это также защитит окружающую среду, потому что вы не сжигаете больше ископаемого топлива, чем вам действительно нужно.

Температура бытового котла будет установлена с помощью термостата, который обычно находится у двери в вашем доме. Этот термостат будет контролировать включение и выключение котла. Если на термостате установлена правильная температура, это выключит котел, и он снова включится только после выключения.

Подобным образом средства управления бытовым котлом также позволяют установить температуру горячей воды.Нет смысла устанавливать температуру выше требуемой. Это снизит вашу энергоэффективность. Таймер позволит легко контролировать, когда котел включается и выключается автоматически.

Большинство современных регуляторов котла имеют таймеры, которые точно контролируют включение и выключение котла. Это означает, что ваша система отопления будет полностью автоматической, и вам не нужно будет ничего делать вручную, чтобы управлять ею. Вы просто устанавливаете время, когда котел включится, а когда выключится.

Наружный масляный котел

Техническая поддержка включена!

Планы наружных масляных котлов
(только онлайн-доступ, возможность печати)
Цена: 99 долларов.50

Планы наружных масляных котлов
(онлайн-доступ + бумажная копия *)
Цена: 149,50 долларов США

Подробнее:

Приобретение планов
Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней.
За это время вы можете просматривать, скачивать и распечатывать планы
столько раз, сколько захотите!
Информация для входа будет отправлена на указанный адрес электронной почты в течение 48 часов после оплаты.

— Планы котлов на отработанном масле
— Часто задаваемые вопросы о котлах на отработанном масле
— Комплект деталей для автоматического розжига

Возможно, вас заинтересуют наши нагнетательный вентилятор, топливный насос Murphy MP-1 и комплект нагревателя котла

Запчасти и аксессуары:

Нет в наличии

Murphy Fuel Pump MP-1
(Buna seals)
Цена: 166 долларов.80

Нет в наличии

Добавить уплотнения Viton
(совместимо с маслами на растительной основе)
Цена: 30,00 $

Нет в наличии

Комплект нагревателя котла
Цена: 64 доллара.50

Нет в наличии

Вентилятор нагнетателя внутреннего сгорания
Price: $ 116.69

Нет в наличии

Масляный наружный котел компании Murphy’s Machines.

Обогрейте дом, сарай, джакузи, горячую воду или даже бассейн! Работает даже с системами принудительной подачи воздуха!

Изготовлен из общедоступных деталей и материалов!

Дешево и легко построить!

Сократите или полностью откажитесь от счетов за отопление зимой!

Невероятно подробные и простые в использовании инструкции проведут вас через весь процесс сборки на каждом этапе.

Детали конструкции покрыты полными текстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями.

Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

Потрясающая компьютерная 3D-графика и детализация упрощают выполнение пошаговых планов!

Часто задаваемые вопросы можно найти внизу этого документа.

Приложения для отопления включают:

ОБОГРЕВ ПОВЕРХНОСТИ
ИЗЛУЧЕНИЕ В — НАПОЛЬНОЕ ОТОПЛЕНИЕ
БАССЕЙНЫ

СИСТЕМА ОТОПЛЕНИЯ ВОЗДУХА
РАБОЧИЕ МАГАЗИНЫ, САР, ЗЕЛЕНЫЕ ДОМА
ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА

БТЕ Мощность: от 80 000 до 150 000 БТЕ / час
Расход топлива:
— Нефтяные масла = 1 — 1.5 галлонов / час
— Растительные масла = 1-2 галлона / час
Объем теплообменника: ~ 37 галлонов
Макс.рекомендуемая температура воды: 180 градусов
Макс.давление: Открытое вентиляционное отверстие только для атмосферы
Требования к питанию: 120 В при 15 А
Требования к давлению воздуха: 90 PSI при <0,25 куб.1 Дизель - Дизель № 2 - Мазут, Машинно-охлаждающие масла

Необходимые инструменты: Сварщик Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты.

Требуемые навыки: Владение сваркой, базовыми навыками работы с металлом, базовыми навыками работы с электричеством.

Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания

Автоматизируйте систему зажигания для простоты эксплуатации!

Экономьте топливо и время!

Комплект автоматического зажигания содержит большинство необходимых деталей для автоматизации последовательности зажигания.Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

В коплект входит:

Контроллер горелки
Реле управления
Соленоид давления воздуха
Пилотный топливный соленоид
Свеча зажигания
Аквастат
Поплавковый выключатель топлива
Поплавковый выключатель воды
Сопло пилотного пламени
Ячейка извещателя пламени
Клеммные колодки
Тумблер

Следующие предметы также необходимы, но не входят в комплект.

Пропановый бак
Регулятор пропана
Пропановые шланги
Монтажный провод

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Сколько стоит построить?
Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов. Автоматизация установки добавит к стоимости еще 500 долларов.
Есть также затраты, связанные с подключением котельного агрегата к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений.
Что делать, если у меня есть печь с принудительным воздухом?
Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов и довольно прост в установке.Вода, нагретая на 180 градусов из бойлера, прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи.
Сколько сжатого воздуха он использует?
Котел требует 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление о том, какой объем он использует, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало!
Мой воздушный компрессор на 30 галлонов мусора включается примерно каждые 2 или 3 часа.
Какой большой воздушный компрессор мне нужен?
Практически любой воздушный компрессор, способный генерировать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы даже можете не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров для блинов даже отлично подойдет.
Для чего нужен баллон с пропаном?
В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый бак размером с барбекю, вероятно, прослужит пару лет.
Может ли он сжигать глицерин?
Пока нет, но мы над этим работаем.
Какое топливо он может сжигать?
Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизель.
Нужны ли мне специальные инструменты для сборки этого котла?
Не совсем. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале?
Все, что по своей природе «построено самим», не будет внесено в списки UL и, как таковое, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду.
Может ли этот котел производить пар?
№. Бойлер «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду.
Сколько стоит обслуживание?
Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на правильное количество антикоррозийных химикатов.
Насколько шумно?
По уровню и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на расстоянии 100 футов.
Нужно ли менять фильтры или засорились форсунки?
В агрегате нет топливных фильтров, но есть топливная сетка, предотвращающая засорение насоса жучками, ветками или масляными шариками. Экран будет требовать чистки только «по мере необходимости», вероятно, один или два раза за сезон.
Есть ли в этом котле какие-либо специальные детали, которые сложно найти или которые стоят дорого?
Базовая установка с ручным управлением состоит из широко распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации.
Может ли это обогреть мой дом?
Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Котел Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки!
Можно ли подключить этот котел к термостату?
Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается по мере необходимости, чтобы поддерживать заданную температуру в водяной рубашке.
Чем этот нагреватель отличается от других нагревателей отработанного масла?
Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь, заключенный в кастрюле или кастрюле. Это очень грязные устройства, создающие много копоти и дыма. Распылительные пистолеты имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей распылительных пистолетов заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему засорять.
Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»?
№. Агрегат предназначен для работы на улице под дождем, снегом и другими погодными условиями.
Можно ли подключить котел «Машины Мерфи» к моей нынешней котельной системе?
Если ваш текущий бойлер — это система горячего водоснабжения, то да, котел Murphy’s Machines будет работать с ним нормально.Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. А как насчет уличных дровяных котлов?
Котел Murphy’s Machines можно легко установить в сочетании с дровяной системой котла, работающей на открытом воздухе, например, Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти намного проще, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания для систем котлов на дровах или использоваться в качестве основного источника тепла.

Можно ли получить поддержку, если у меня возникнут вопросы?
Как и во всех тарифных планах и продуктах MurphysMachines.com, мы отвечаем на наш телефонный звонок 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Мы стали хорошо известны благодаря нашим услугам поддержки выше среднего и заботе о наших клиентах.

С нашим руководством по поиску и устранению неисправностей котла вы можете исправить это самостоятельно и сэкономить из Деньги.В среднем вызов на ремонт будет стоить более 100 долларов. С небольшой помощью вы можете сделать это самостоятельно а также сохраните свои кровно заработанные деньги.

Правильный уход поможет избежать многих распространенных причин выхода из строя котла. До тебя начните устранение неполадок, убедитесь, что вы выполнили предложенное обслуживание.Мы начнем наш поиск неисправностей котла с обычным газовым отопительным котлом. Это руководство предназначено для современных устройств, которые делать не допускайте постоянного горения запального пламени. Если в вашем устройстве есть постоянная контрольная лампа, вам следует проверить к убедитесь, что он горит. Затем вы можете использовать остальную часть руководства, но пропустите часть о пилоте. освещение.

Продолжаем поиск и устранение неисправностей котла, рассматривая ремонт комбинированного котла.Мы проверим агрегат в режим центрального отопления. Вы должны начать с нажатия кнопки сброса на устройстве. Если агрегат не запускается, проверьте установка термостата. Если настройка выше комнатной температуры, проверьте, работает ли циркуляционный насос. Бег. Если это не так, проверьте предохранитель или автоматический выключатель устройства. Если у вас есть питание устройства а также он по-прежнему не работает, проблема может быть в термостате, циркуляционном двигателе или единицы измерения’ пульт управления.Если циркуляционный насос запускается, вы можете пощупать выпускную трубу отопительной воды агрегата, чтобы убедиться, что она горячая. Если Это не горячий, убедитесь, что вентилятор дымохода запускается. Если вентилятор не запускается, проблема может быть в в реле протока воды, датчик температуры отопления, двигатель дымососа или панель управления агрегатом. Если в вентилятор запускается, но затем блок блокируется, проблема может быть в датчике температуры дымовых газов. Если вентилятор дымохода запускается, зажигается ли горелка после короткой задержки? Вы должны услышать Искра генератор и горелка зажигаются.В противном случае проблема может быть в искровом генераторе, газе. клапан или панель управления агрегатом. Если горелка загорится, продолжает ли она работать? В противном случае проблема может быть в пламени. датчик или плата управления. В режиме ГВС процедура поиска неисправностей котла должна быть такой же, если забор воды осуществляется. из кран.

Если вы ставите его во флигеле, как я, вы можете обернуть его изоляцией из стекловолокна, и в основном все готово. На данный момент я не потратил на это ни копейки. Это скоро изменится. Теперь вам нужно будет приобрести периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это нужно будет вписать в вашу печь или воздуховоды.
* Циркуляционный насос на 1/25 л.с. плюс присоединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также колодец для погружения.
* Тяговый соленоид на 115 В. ход около 1 дюйма
* Реле с 24 на 115 В
* дополнительный термостат. Нагрейте только
* провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому
* трубка Pex. достаточно, чтобы дважды перейти от котла к топке
* Труба дымохода, кожух и т. д.
* кусок 2-дюймовой трубы.достаточно долго, чтобы пройти через крышу. с багажником на крыше.

Давайте подключим!
Думаю, первое, что мы сделаем, это установим теплообменник змеевика в топку. Я установил шахту прямо в топку, через которую поступает возврат холодного воздуха. Вы можете установить ее так, чтобы она была плотно прилегала к воздухозаборнику, чтобы весь воздух проходил через нее.

Водяные шланги присоединяются от выхода циркуляционного насоса к входу теплообменника, а затем с другой стороны теплообменника обратно к штуцеру возвратной воды на дне резервуара. Вы можете включить тройник и клапаны где-нибудь в петле, чтобы добавить воду из домашнего водопровода.

Схема термостата будет потреблять энергию от имеющегося трансформатора в вашей печи.Вам необходимо закрепить дополнительный термостат на стене в вашем доме. подключите питание от трансформатора печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с котлом. затем от другой клеммы 24 В на реле, обратно к минусу на трансформаторе печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и воздуходувку печи.

Теперь о регулировке заслонки. установите погружной колодец в соответствующий штуцер на резервуаре и установите на него свой аквастат. установите аквастат на 180 градусов F
Теперь мы прикрепим тяговый соленоид к дверной петле. Прикрутите к петле болтами кусок дерева в качестве теплоизолятора, а также сделайте тепловой экран из листового металла, чтобы окружить соленоид. Теперь прикрепите соленоид к деревянному блоку шурупами.нам нужно будет прикрепить рычаг к валу демпфера. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить ее. У вас должна быть возможность отрегулировать его, поэтому не приваривайте его. Жесткая проволочная связь от этого рычага к соленоиду завершает работу механики. мы возьмем домашний ток и подключим черный провод через аквастат к соленоиду, и, конечно же, белый провод идет прямо к соленоиду.

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, преобразовывая почти все топливо в полезное тепло для вашего дома.Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут снизить ваши счета за топливо и снизить выбросы загрязняющих веществ в печи вдвое. Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или слишком большие, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на работу на жидком топливе или газе, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия для повышения энергоэффективности вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания.

Укажите герметичную топку или котел для сжигания, которые будут направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом.В печах, которые не являются герметичными установками сгорания, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Отводной клапан является важной частью системы отопления объекта.И, как и любая другая деталь, она может быть повреждена в результате общего износа. Если у вас возникнут проблемы с переключающим клапаном комбинированного котла, ваша система отопления не будет работать так эффективно, как обычно.

Проблема с переключающим клапаном потребовала бы открытия котла и переделки механизма. Команда Fantastic Services рекомендует оставить эти задачи в руках квалифицированных технических специалистов. Итак, эта статья предназначена для всех, кто хочет получить общее образование о том, как освободить застрявший переключающий клапан.

Переключающий клапан — это механизм внутри вашего бойлера, используемый для управления потоком воды через всю систему отопления. Сюда входят смесители, насадки для душа и радиаторы. Комбинированный котел будет регулировать поток горячей воды через переключающий клапан в зависимости от того, какая арматура используется.

Системные и обычные бойлеры не требуют переключающего клапана, поскольку они хранят горячую воду в баллоне.Вы можете найти его только на комбинированном котле, потому что они нагревают воду по запросу. Переключающий клапан бойлера выполняет ту же функцию, что и клапан душа — он регулирует поток горячей воды в разные места.

Когда дело доходит до системы отопления дома, переключающий клапан открывается, чтобы тепло достигало радиаторов. Как только в кране или насадке для душа возникает потребность в горячей воде (обычно при включении горячей воды), клапан закрывается. Если вы не пользуетесь кранами или лейкой для душа, переключающий клапан будет оставаться открытым, чтобы радиаторы оставались теплыми.

Краны, не получающие горячую воду . Самый распространенный симптом неисправности переключающего клапана — отсутствие горячей воды в кранах и душевых головках. Вода в лучшем случае становится теплой, но не более того. Это означает, что бойлер не отдает приоритет горячей воде для используемого оборудования, потому что переключающий клапан застрял в открытом положении и тепло уходит.
Горячая вода без отопления . Когда вы включаете систему отопления в холодное время года, ваши радиаторы должны быть теплыми, а горячая вода должна доходить до кранов. Однако, если у вас есть горячая вода в кранах и насадках для душа, но нет отопления, тогда возникает проблема, противоположная предыдущей: переключающий клапан заклинивает и не позволяет теплу достигать радиаторов.
У вас есть горячая вода, только если отопление на . Если летом вы не пользуетесь системой отопления, горячая вода все равно должна попадать в краны и душ.Если у вас нет горячей воды, когда отопление выключено, но есть, когда отопление включено, значит, у вас снова неисправен переключающий клапан.

Включите горячую воду из-под крана и проверьте переключающий клапан . Если вы используете горячую воду, клапан должен закрываться, чтобы направить ее в кран, то есть он должен двигаться. Если вы не видите движения, значит, он застрял.

Проверить наличие других проблем .
Прежде чем что-либо делать с переключающим клапаном, важно осмотреть весь механизм котла. Даже если вы на 100% уверены, что клапан неисправен, может быть и другая проблема. Ремонт частей котла может привести к дополнительным повреждениям.
Очистите клапан .
Если клапан — единственная проблема, возможно, он застрял из-за коррозии.На рынке есть коммерческие химические очистители для котлов. Однако важно знать, какой и когда использовать. Если вы не будете осторожны, то можете дополнительно повредить механизм котла.
Заменить клапан .
Надежный техник по котлу проведет необходимые проверки и в конце определит, следует ли очистить застрявший переключающий клапан или полностью заменить его на новый. Замена всего переключающего устройства является деликатной процедурой и должна выполняться только сертифицированным инженером.

Если ваш котел все еще находится на гарантии и вам необходимо заменить блок переключателя, этот процесс будет выполнен бесплатно для вас. Если на ваш котел не распространяется гарантия, вам придется оплатить замену клапана и оплату труда специалиста. Если они обнаружат больше неисправностей в механизме котла, особенно если он был установлен более 10 лет назад, вам могут посоветовать вообще купить новый.

Профессиональные специалисты Fantastic Services НЕ рекомендуют домовладельцам самостоятельно ремонтировать котлы (если они сами не являются сертифицированными специалистами).Если вы попытаетесь что-нибудь сделать с механизмом, вы можете потерять гарантию. Если у вашего котла нет гарантии, вам придется оплатить ремонт и замену деталей из своего кармана. Надежные специалисты Fantastic Services всегда готовы помочь с любыми проблемами с котлом.

Автоматика котла на отработанном масле

Простейшая «автоматика» для котла на отработке своими руками

Простая автоматика для котла на отработке или печи

Простейшая «автоматика» для котла на отработке своими руками. Черненко Г

Котел на отработке с водяным контуром

Преимущества и недостатки отопления отработанным маслом

Виды котлов на отработке

Принцип работы печи отопления на отработке

Конструкция котла отопления

Розжиг двухоборотного устройства отопления

Обслуживание печи отопления на отработке

Заводские модели печей

Горелка на отработке (отработанном масле) своими руками: обзор конструкций и реализация

Особенности топлива

Электричество для горелки

Какую делать?

Сравнительные достоинства и недостатки

Эжекционная

Инжекторная

Испарительная

Схемы и конструкции

Эжекционная

Турбулизатор

Зажигание

Об автоматике

Видео: горелка на отработке с автоматикой

Горелка Бабингтона

Нужна ли полная сфера?

Сфера все же лучше

Как сверлом 0,6 проделать отверстие 0,25

А если головка уже готова?

Видео: горелка Бабингтона с автоматикой

Компрессор для распыления

Смазка компрессора

Пламя – в трубу!

Испарительные

Видео: испарительная горелка на отработке для печи

Подведем итоги

Автоматика для котлов отопления на отработке

Простая автоматика для котла на отработке или печи

Котел на отработке своими руками: схема, масло, отопление

Достоинства котлов

Недостатки оборудования

Как устроен котел на отработке

Горелка

Теплообменник

Дымоход

Управление таймером котла | DoItYourself.com

Управление котлами для жилых помещений | DoItYourself.com

Важность установки температуры

Установка температуры

Регулирование температуры воды

Таймер

Машины Мерфи — Самодельные планы котлов на отработанном масле

Устранение неисправностей котла, Руководство по ремонту домашнего отопительного котла

Устранение неисправностей комбинированного котла

Открытый дровяной котел из мусора: 6 шагов (с изображениями)

Печи и котлы | Министерство энергетики

Как освободить застрявший отводной клапан

Что такое переключающий клапан?

Как работает переключающий клапан?

Признаки неисправного переключающего клапана

Как проверить переключающий клапан котла

Необходимо снова запустить котел?

Как освободить застрявший переключающий клапан

Нанять профессионала

На вынос

Добавить комментарий Отменить ответ
