Разъяснение по начислению электроэнергии за содержание общего имущества

В связи с многочисленными обращениями граждан, проживающих в многоквартирных домах, где выбран способ управления непосредственное управление или способ управления не выбран, по вопросам высоких начислений за электрическую энергию, потребляемую при содержании общего имущества, ЭК «Восток» поясняет.

Согласно законодательству, собственникам квартир, проживающим в многоквартирных домах, где выбран способ управления непосредственное управление или способ управления не выбран, начисление за электроэнергию, потребляемую при содержании общего имущества, производит ЭК «Восток».

При расчетах учитывается, что с 01.07.2020 года утратил силу абз. 2 п. 44 Правил № 354, согласно которому распределяемый между потребителями объем коммунальной услуги, предоставленной на общедомовые нужды за расчетный период, не мог превышать объема коммунальной услуги, рассчитанного исходя из нормативов потребления коммунальной услуги, предоставленной на общедомовые нужды.

Таким образом, с 01.07.2020 года объем электрической энергии, используемой на общедомовые нужды, определяется как разница расхода электроэнергии в соответствии с данными общедомового прибора учета и расхода всех индивидуальных приборов учета потребителей, у которых данные приборы установлены, нормативами потребления электроэнергии потребителей, у которых нет приборов учета, среднемесячным потреблением собственников, в случае непередачи ими показаний приборов учета, а также расхода всех нежилых помещений (магазины и прочее, при наличии их в МКД). Полученный фактический объем потребления коммунальных услуг на общедомовые нужды распределяется между всеми собственниками помещений в многоквартирном доме без учета каких-либо нормативов пропорционально их доле в праве общей долевой собственности на общее имущество в многоквартирном доме.

Все начисления Энергосбытовая компания «Восток» производит в рамках действующего законодательства в соответствии с установленными правилами и нормами.

В большинстве случаев причины высоких начислений за электроэнергию, потребляемую за содержание общего имущества в многоквартирных домах, при наличии общедомовых приборов учета следующие: несвоевременная передача потребителями показаний индивидуальных приборов учета (так как реальное потребление может быть выше, чем среднее или по нормативу) и хищение электрической энергии недобросовестными собственниками. Таким образом, решением вопроса высоких начислений за содержание общедомового имущества могут стать: организация жильцами ежемесячной своевременной передачи показаний всех индивидуальных и общедомовых приборов учета, установленных в многоквартирном доме, не позднее 25 числа каждого месяца и сообщение в АО «ЭК «Восток» о любых несанкционированных подключениях, фактах безучетного потребления электроэнергии для устранения незаконных подключений.

Также необходимо учитывать, что плата за коммунальные услуги, потребляемые в процессе использования общего имущества в многоквартирном доме, это не только плата за освещение в подъездах.

ОДН: как начисляются, почему большие, как уменьшить расходы

Расходы на оплату общедомовых нужд за свет выросли, иногда выходит даже больше, чем за квартиру, почему так и что делать, чтобы меньше платить?

Большие ОДН могут начисляться в домах с непосредственной формой управления, где нет управляющей компании или ТСЖ, или форма управления не определена.

Это связано с изменением в законодательстве* — начисление за электропотребление на общедомовые нужды (ОДН) в многоквартирных домах с непосредственной формой управления (либо, если способ управления домом не определён), с 1 июля 2020 года производится по фактическому потреблению.

ОДН рассчитывается так. Из расхода по общедомовому прибору учёта вычитается сумма расхода по квартирным счётчикам (плюс норматив по тем квартирам, откуда показания не поступили), и получившаяся разница делится между всеми жильцами пропорционально размеру площади каждого жилого помещения (квартиры).

Долги неплательщиков на добросовестно рассчитывающихся за электроэнергию жильцов не распределяются. Долги остаются на лицевом счёте должника, и только он должен их погасить добровольно либо через суд.

На увеличение ОДН могут влиять не должники, а ситуации, когда жильцы не передают показания электросчётчиков, передают нерегулярно, неправильно, не в период с 23 по 25 число. Если показания не передаются, по таким квартирам начисление производится по среднему или нормативу, при этом фактическое потребление электроэнергии в квартире может быть больше или меньше.

Рассмотрим ситуации:

1.В квартире никто не живёт, потребления электроэнергии нет, показания не передаются, ежемесячно начисляется норматив. Однажды собственник передал показания, либо показания снял контролёр, и выяснилось, что по факту электроэнергия не использовалась. Производится перерасчёт: начисления с этой квартиры снимаются и перераспределяются на ОДН. Т.е. у всех остальных жильцов разово возрастает ОДН.

2.Обратная ситуация. Потребление в квартире большое, показания жильцы не передают, за индивидуальное потребление начисляется норматив, что гораздо меньше фактического электропотребления внутри квартиры. При этом общедомовой прибор учёта «сосчитал» всю электроэнергию, которая использовалась в доме. Соответственно возрастёт ОДН для всех жильцов.

3. Жильцы многоквартирного дома передают показания в разные дни месяца с 10 по 25 число, а показания общедомового счётчика фиксируются 25 числа. Если кто-то передал данные 10 числа, то до 25 числа (тем более в зимний период, когда электропотребление в квартирах возрастает) он использует ещё очень много кВт. ч., которые в этом расчётном периоде «упадут» в ОДН. В следующем месяце они вернутся жильцу квартиры, но «скачки» ОДН в случаях, когда показания передаются неравномерно, неизбежны.

То же самое происходит, когда показания передаются примерно, округляются в большую или меньшую сторону, передаются с ошибками.

Поэтому для жителей многоквартирных домов важно одномоментно и ежемесячно в период с 23 до 25 числа фиксировать показания всех электросчётчиков в доме, и передавать их лучше не каждому жильцу отдельно, а списком на адрес электронной почты [email protected]

На величину ОДН могут влиять и потери электроэнергии во внутридомовой сети, а также вмешательство жильцов в работу приборов учёта. В домах, где есть управляющие компании, УК следят за состоянием электропроводки, предпринимают меры. Если УК нет, выбрана непосредственная форма управления домом, либо не выбрана вообще, привести электрохозяйство дома в порядок могут только сами собственники.  Так как и сама квартира и общедомовое имущество — это их собственность, и бремя содержания, в том числе общедомового имущества, законодательством возложено на собственников. Для этого нужно объединиться, определиться с финансированием и обратиться в специализированную организацию, которая проведёт аудит, выявит возможные несанкционированные подключения, факты вмешательства в работу приборов учета и проведёт необходимые работы по устранению причин высоких ОДН.

Но для начала лучше просто всем жильцам передавать показания электросчётчиков. Снятые одномоментно показания со всех приборов учёта электроэнергии в доме чаще всего помогают снизить расходы на оплату ОДН.

*Изменения внесены в п.44 постановления Правительства РФ №354 (постановление Правительства РФ от 29.06.2020 N 950).

Вступили в силу изменения порядка начисления платы по энергоснабжению на общедомовые нужды

5 Августа 2020

Уважаемые потребители!

Сообщаем Вам что в соответствии с требованиями п. 12 «Изменений, которые вносятся в акты Правительства Российской Федерации по вопросам совершенствования организации учёта электрической энергии», утвержденные Постановлением Правительства РФ от 29.06.2020 №950 с 01.07.2020 внесены изменения в требования п.44 Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденные Постановлением Правительства РФ от 06.05.2011 №354 (далее по тексту – Правила предоставления коммунальных услуг), а именно:

Утратило силу требования абзаца второго пункта 44 Правил предоставления коммунальных услуг предусматривающего, что распределяемый в соответствии с формулами 11 — 14 приложения N 2 Правил предоставления коммунальных услуг между потребителями объем коммунальной услуги, предоставленной на общедомовые нужды за расчетный период, не может превышать объема коммунальной услуги, рассчитанного исходя из нормативов потребления соответствующего коммунального ресурса в целях содержания общего имущества в многоквартирном доме, за исключением случаев, если общим собранием собственников помещений в многоквартирном доме, проведенным в установленном порядке, принято решение о распределении объема коммунальной услуги в размере превышения объема коммунальной услуги, предоставленной на общедомовые нужды, определенного исходя из показаний коллективного (общедомового) прибора учета, над объемом, рассчитанным исходя из нормативов потребления коммунального ресурса в целях содержания общего имущества в многоквартирном доме, между всеми жилыми и нежилыми помещениями пропорционально размеру общей площади каждого жилого и нежилого помещения.

Следовательно, в соответствии с требованием п.12 «Изменений, которые вносятся в акты Правительства Российской Федерации по вопросам совершенствования организации учёта электрической энергии», утвержденные Постановлением Правительства РФ от 29.06.2020 №950 с 1 июля 2020 г. расчет и распределение объема электроэнергии на общедомовые нужды в многоквартирном доме будет осуществляться исходя из фактического объема электроэнергии, зафиксированного общедомовым прибором учета.

ПАО «Саратовэнерго» напоминает своим клиентам о своевременной оплате счетов за электроэнергию. Квитанции можно оплатить с помощью онлайн-сервисов:

https://my.saratovenergo.ru/- Личный кабинет клиента для физических лиц, https://www.saratovenergo.ru/chastnym-litsam/online-payment/- онлайн-сервис по быстрой оплате электроэнергии на сайте компании, а также в кредитных организациях, почтовых отделениях и терминалах Qiwi.

Порядок оплаты электроэнергии, потребляемой в местах общего пользования.

Порядок начисления платы за коммунальную услугу по электроснабжению, в том числе за электроэнергию, потребляемую в жилом помещении (квартире), и электроэнергию, потребляемую на общедомовые нужды многоквартирного дома

Порядок предоставления и оплаты коммунальных услуг определяется Жилищным кодексом Российской Федерации (далее — ЖК РФ) и Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденными постановлением Правительства Российской Федерации от 6 мая 2011 года № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» (далее — Правила).

В соответствии со статьей 157 ЖК РФ размер платы за коммунальные услуги рассчитывается исходя из объема потребляемых коммунальных услуг, определяемого по показаниям приборов учета, а при их отсутствии исходя из нормативов потребления коммунальных услуг, и по тарифам, установленным органами государственной власти субъектов Российской Федерации.

В соответствии с пунктом 40 Правил потребитель коммунальных услуг в многоквартирном доме вне зависимости от выбранного способа управления многоквартирным домом в составе платы за коммунальные услуги отдельно вносит плату за коммунальные услуги, предоставленные потребителю в жилом или в нежилом помещении, и плату за коммунальные услуги, потребляемые в процессе использования общего имущества в многоквартирном доме (далее — общедомовые нужды, ОДН).

Размер платы за электроснабжение в жилом помещении, не оборудованном индивидуальным или общим (квартирным) прибором учета электроэнергии, рассчитывается в соответствии с формулой 4 Приложения № 2 Правил, как произведение количества граждан, постоянно и временно проживающих в жилом помещении, норматива потребления коммунальной услуги по электроснабжению и тарифа на электроэнергию.

Размер платы за коммунальную услугу по электроснабжению, предоставленную потребителю в жилом помещении, оборудованном индивидуальным или общим (квартирным) прибором учета, определяется в соответствии с формулой 1 приложения № 2 Правил исходя из показаний такого прибора учета за расчетный период.

Порядок начисления платы за электроснабжение на ОДН зависит от наличия в многоквартирном доме общедомового прибора учета электроэнергии.

При наличии общедомового прибора учета и наличии в отдельных или во всех помещениях индивидуальных (квартирных) приборов учета объем коммунальной услуги на ОДН, приходящийся на жилое помещение (квартиру) или нежилое помещение, определяется как разница между объемом, определенным по показаниям общедомового прибора учета, и суммарным объемом коммунального ресурса, потребленного в жилых и нежилых помещениях многоквартирного дома, с учетом коэффициента распределения. Коэффициент распределения рассчитывается как отношение общей площади жилого помещения (квартиры) к общей площади всех жилых помещений (квартир) и нежилых помещений в многоквартирном доме.

При отсутствии коллективного (общедомового) прибора учета электроэнергии расчет объема коммунальной услуги, предоставленной на ОДН, определяется исходя из норматива потребления коммунальной услуги на ОДН, общей площади помещений, входящих в состав общего имущества в многоквартирном доме, с учетом коэффициента распределения. Коэффициент распределения рассчитывается как отношение общей площади жилого помещения (квартиры) к общей площади всех жилых помещений (квартир) и нежилых помещений в многоквартирном доме.

В целях определения суммарного объема коммунального ресурса, потребленного в жилых и нежилых помещениях многоквартирного дома, потребитель коммунальных услуг имеет право при наличии индивидуального прибора учета ежемесячно снимать его показания и передавать полученные показания исполнителю или уполномоченному им лицу не позднее даты, установленной договором, содержащим положения о предоставлении коммунальных услуг.

На основании пункта 59 Правил, начиная с расчетного периода, в котором потребителем не предоставлены показания прибора учета до расчетного периода (включительно), в котором потребитель предоставил исполнителю показания прибора учета, плата за коммунальную услугу определяется исходя из рассчитанного среднемесячного объема потребления коммунального ресурса за последние 6 месяцев, определенного по показаниям индивидуального прибора учета, но не более 6 расчетных периодов подряд.

При непредставлении показаний прибора учета по истечении 6 расчетных периодов, за которые плата за коммунальную услугу определялась исходя из среднемесячного объема, расчет размера платы производится исходя из нормативов потребления коммунальных услуг.

Согласно пункту 44 Правил объем коммунальной услуги, предоставленной за расчетный период на общедомовые нужды, распределяется между потребителями пропорционально размеру общей площади принадлежащего каждому потребителю жилого и нежилого помещения в многоквартирном доме.

В целях определения израсходованного фактического объема электроэнергии на ОДН собственникам жилых помещений в многоквартирных домах рекомендуется ежемесячно предоставлять показания индивидуальных приборов учета ресурсоснабжающей организации в установленные сроки.

Исполнитель коммунальных услуг обязан проводить проверки достоверности представленных потребителями сведений о показаниях индивидуальных, общих (квартирных), комнатных приборов учета и распределителей путем сверки их с показаниями соответствующего прибора учета на момент проверки (в случаях, когда снятие показаний таких приборов учета и распределителей осуществляют потребители).

Согласно пункту 83 Правил проверка достоверности представленных потребителями сведений о показаниях приборов учета должны проводиться исполнителем не реже 1 раза в год, а если проверяемые приборы учета расположены в жилом помещении потребителя, то не чаще 1 раза в 6 месяцев.

Собственникам квартир в любом случае придется заплатить за ОДН

В декабре 2015 года Верховный суд России поддержал прокуратуру Костромы в деле против ПАО «Костромская сбытовая компания» и защитил право костромичей, проживающих в ветхих домах, платить по нормативу за «общедомовое» электричество.

Но это не означает, что жители многоквартирных домов смогут полностью избежать платы за сверхнормативное потребление коммунальных ресурсов, приходящиеся на общедомовые нужды!

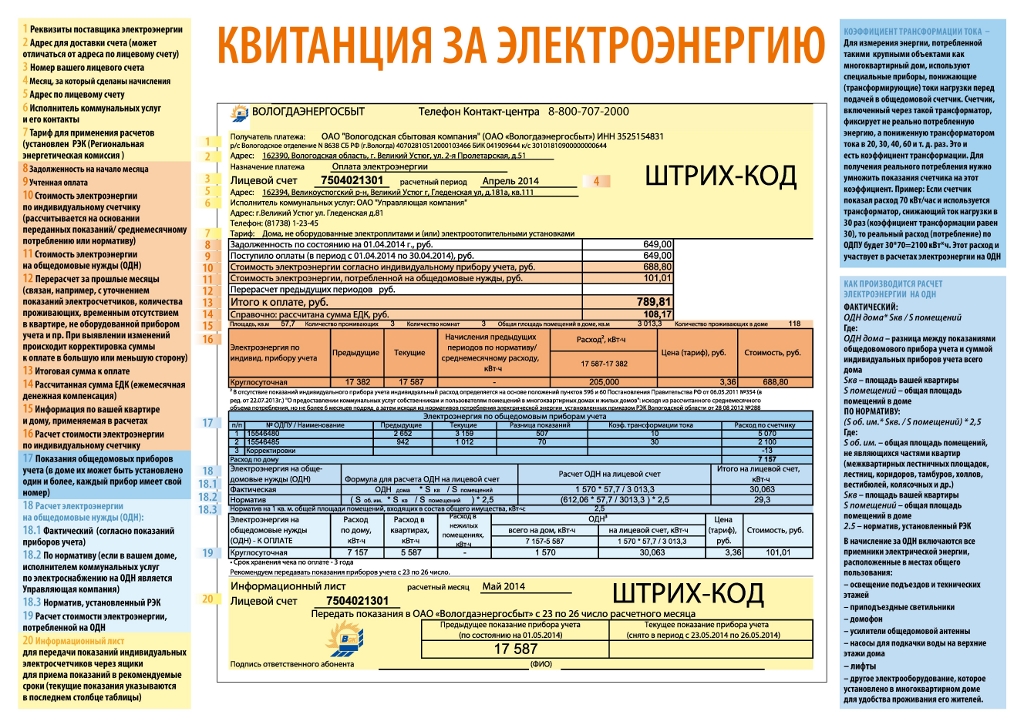

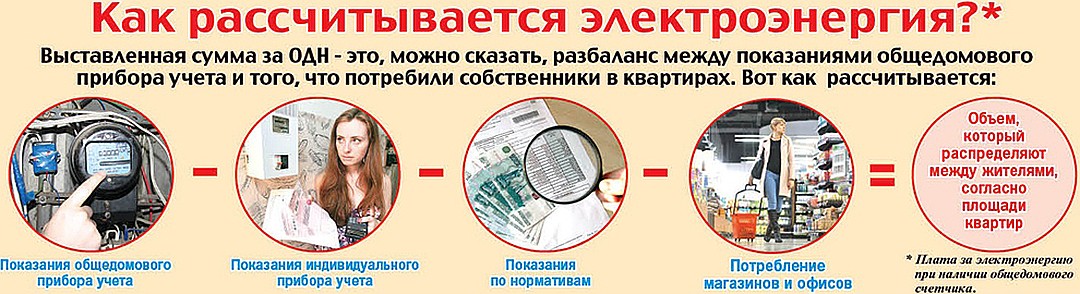

Что такое ОДН? Это разница между начислениями по общедомовым приборам учёта (ОДПУ) и суммой начислений по индивидуальным – тем, что стоят в квартирах. ОДПУ учитывает электроэнергию на лифты, места общего пользования (подъезды, подвалы), дворовое освещение, насосное оборудование. Всё показания суммируются и делятся на площадь дома и распределяются на квадратные метры. Полученную сумму выставляют в графе «электроэнергия на общедомовые нужды».  В соответствии с действующим жилищным кодексом, оплачивать электричество, используемое на ОДН, обязаны все собственники квартир в многоквартирных домах.

Если объем коммунальной услуги, предоставленной на общедомовые нужды за расчетный период, превышает норматив потребления, то согласно действующему законодательству нести расходы за сверхнормативное потребление энергоресурсов обязана управляющая компания за счет собственных средств.

Но, к сожалению, потребители забывают, что любая управляющая компания по роду своей деятельности – не производственная, а обслуживающая организация. Она работает только за счет денег, собранных на ремонт и содержание с жителей многоквартирного дома. Поэтому и оплачивать сверхнормативный расход коммунального ресурса управляющая компания может только из средств самих жителей. Т.е. по сути, за перерасход воды или электричества доплачивают сами жители, только делают это в завуалированной форме, из-за чего создается иллюзия, что за ОДН «доплачивает кто-то другой».   Чтобы компенсировать сверхнормативное потребление ОДН, управляющим компаниям приходится попросту экономить на услугах по текущему содержанию жилья. А это своевременный вывоз мусора, уборка, освещение, благоустройство территории, текущий ремонт в многоквартирном доме.  Между тем, общее собрание собственников помещений в многоквартирном доме может принять решение о распределении всего объема ОДН на потребителей. Такое решение не позволит управляющей организации манипулировать денежными средствами, поступающими от потребителей, перераспределять из одной статьи расходов в другую либо повышать плату за свои услуги.

Более того, в настоящее время костромичи, которые понимают проблемы расчетов за электроэнергию на общедомовые нужды, проводят общие собрания, на которых принимают решения об оплате за данную услугу по прибору учета напрямую ресурсоснабжающей организации.

Так как население, как правило, является наиболее аккуратным плательщиком, это позволяет поставщикам в случае перехода на прямые договоры получать денежные средства своевременно и в полном объеме. Внесение потребителями платы напрямую в ПАО «Костромская сбытовая компания» лишает управляющие организации возможности незаконно удерживать и расходовать денежные средства, принадлежащие ресурсоснабжающей организации. Потребители, в свою очередь, имеют возможность оплачивать коммунальные ресурсы без посредников.

Электроэнергетические системы в зданиях

В этой статье рассматриваются системы распределения электроэнергии в зданиях на самом базовом уровне. Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к розетке в комнате. Компоненты системы различаются в зависимости от размера здания, поэтому мы будем рассматривать системы как для малых, так и для больших зданий.

Электроэнергия от энергокомпании

Электроэнергетические компании наиболее эффективно передают энергию от электростанции при очень высоких напряжениях. В Соединенных Штатах энергетические компании обеспечивают электроэнергией средние и большие здания напряжением 13 800 вольт (13,8 кВ). В небольших коммерческих зданиях или жилых домах энергокомпании понижают напряжение с помощью трансформатора, установленного на опоре или на земле. Оттуда электричество через счетчик подается в здание.

Распределение электроэнергии в малых зданиях

Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке за пределами здания или будет прикреплен к опоре электросети.Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем передает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет потребляемой мощности.

После выхода из счетчика мощность передается в здание, где вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома.В небольших коммерческих зданиях панель может располагаться в кладовой. Щит управления будет иметь главный служебный выключатель и ряд автоматических выключателей, которые управляют потоком энергии в различные цепи в здании. Каждая ответвленная цепь обслуживает устройство (некоторые приборы требуют больших нагрузок) или несколько устройств, например розетки или фонари.

Распределение электроэнергии в больших зданиях

Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрическое оборудование должно быть больше и прочнее.Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что это дешевле. В этом случае владелец предоставит и обслужит собственный понижающий трансформатор, который понижает напряжение до более приемлемого уровня (в США 480/277 вольт). Этот трансформатор может быть установлен на площадке вне здания или в трансформаторной комнате внутри здания.

Затем электричество передается в распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии между различными электрическими шкафами по всему зданию.Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют отключать питание на выходе — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать на определенных ветвях энергосистемы.

Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько частей распределительного устройства. Мы стараемся упростить эту статью, поделившись основными концепциями.

Электричество покидает распределительное устройство и перемещается по первичному фидеру или шине. Шина или фидер — это проводник большого сечения, способный безопасно и эффективно проводить ток большой силы тока по всему зданию. Автобус или фидер подключаются по мере необходимости, и проводник подводится к электрическому шкафу, который обслуживает зону или этаж здания.

В каждом электрическом шкафу будет еще один понижающий трансформатор — в США он снизит мощность с 480/277 вольт до 120 вольт для розеток.Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвлений, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

Общие требования к электрооборудованию по помещениям

Электрические нормы и правила должны защитить вас, домовладельца. Эти общие рекомендации дадут вам основы того, что ищут электрические инспекторы, когда они рассматривают как проекты реконструкции, так и новые установки.Большинство местных норм и правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором излагаются необходимые методы для всех аспектов установки электрооборудования жилых и коммерческих помещений. NEC пересматривается каждые три года — 2014, 2017 и так далее — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь кодовые требования основаны на NEC 2017 года.

Большинство местных норм и правил соответствуют Национальным электротехническим кодексам (NEC), но могут быть различия.При наличии различий местный кодекс всегда имеет приоритет над NEC, поэтому обязательно уточняйте в местном строительном отделе конкретные требования к кодексу для вашей ситуации.

Большая часть NEC включает в себя требования к общему электромонтажу, применимые ко всем ситуациям, но есть также особые требования для отдельных помещений.

Смотреть сейчас: Правила установки электрических розеток в доме

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования.В ванных комнатах с их освещением, вентиляционными вентиляторами и розетками, которые могут питать фены и другие приборы, требуется много энергии, и может потребоваться более одной цепи.

• Розетки должны обслуживаться по цепи на 20 ампер. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (включая вентиляторы со встроенными обогревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие области. В качестве альтернативы, должна быть схема на 20 ампер только для розеток, плюс цепь на 15 или 20 ампер для освещения.
• Вентиляционные вентиляторы со встроенными нагревателями должны быть подключены к отдельной выделенной цепи на 20 ампер.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется по крайней мере одна розетка на 120 В в пределах 3 футов от внешнего края каждой раковины. Умывальники Duel могут обслуживаться с помощью единственной емкости, расположенной между ними.
• Светильники в душе или ванне должны быть рассчитаны на использование во влажных помещениях, если только на них не распространяется струя душа. В этом случае они должны быть рассчитаны на влажные помещения.

Кухня

Кухня потребляет больше электроэнергии, чем любая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня недавно установленная кухня со стандартной бытовой техникой требует как минимум семи цепей, а часто и больше.

• На кухнях должно быть не менее двух цепей «малых приборов» на 20 А и 120 В, обслуживающих розетки на столешницах. Они предназначены для переносных подключаемых устройств.
• Для электрической плиты / духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и вывоз мусора требуют собственных специальных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно 15 ампер достаточно). Схема посудомоечной машины требует защиты от GFCI, а схема вывоза мусора — нет, если это не оговорено производителем.
• Для каждого холодильника и микроволновой печи требуются собственные выделенные цепи на 120 вольт. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть цепи на 20 ампер.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны иметь защиту от GFCI. Розетки на столешнице не должны находиться на расстоянии более 4 футов друг от друга.
• Кухонное освещение должно питаться от отдельной 15-амперной (минимум) цепи.

Гостиная, столовая и спальни

Стандартные жилые помещения являются относительно скромными потребителями энергии, но у них есть четко определенные требования к электричеству. Эти зоны обычно обслуживаются стандартными 120-вольтовыми 15-амперными или 20-амперными цепями, которые могут обслуживать более одной комнаты.

• Эти комнаты требуют, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли освещать комнату, войдя в нее. Этот переключатель может управлять потолочным светильником, настенным светильником или розеткой для подключения лампы. Потолочный светильник должен управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов на любой поверхности стены. Любая секция стены шириной более 2 футов должна иметь розетку.
• Для столовых обычно требуется отдельная цепь на 20 А для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестница

Особая осторожность необходима на лестницах, чтобы все ступеньки были освещены должным образом, чтобы свести к минимуму опасность падения.

• Трехпозиционные переключатели необходимы вверху и внизу каждого лестничного марша, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на площадке, вам может потребоваться добавить дополнительные осветительные приборы, чтобы убедиться, что все области освещены.

Коридоры

Эти участки могут быть длинными и требуют соответствующего потолочного освещения.Убедитесь, что у вас достаточно света, чтобы не отбрасывались тени при ходьбе. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• В коридоре длиной более 10 футов должна быть розетка общего назначения.
• Трехпозиционные переключатели необходимы на каждом конце коридора, что позволяет включать и выключать потолочный светильник с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, для спальни или двух, вы можете добавить четырехпозиционный переключатель возле двери за пределами каждой комнаты.

туалеты

В шкафах есть множество правил относительно типа и размещения приспособлений.

• Светильники с лампами накаливания (которые сильно нагреваются) должны быть закрыты шаром или другой крышкой и не могут быть установлены в пределах 12 дюймов от любых мест хранения одежды (или 6 дюймов для утопленных светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от складских помещений (или 6 дюймов для утопленных).
• Светильники с лампами CFL (компактные люминесцентные) могут находиться в пределах 6 дюймов от складских помещений.
• Все накладные (не утопленные) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности прачечной в электричестве будут различаться в зависимости от того, является ли сушилка для белья электрической или газовой.

• В прачечной нужна как минимум одна 20-амперная схема для розеток, обслуживающих прачечное оборудование; этот контур может питать стиральную машину или газовую сушилку.
• Электрическая сушилка нуждается в собственной 30-амперной, 240-вольтовой цепи, соединенной четырьмя проводниками (старые схемы часто имеют три проводника).
• Все розетки должны быть защищены GFCI.

Гараж

Начиная с NEC 2017 года, недавно построенным гаражам требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта схема также может быть установлена ​​на розетках снаружи гаража.

• Внутри гаража должен быть хотя бы один выключатель, управляющий освещением. Для удобства между дверями рекомендуется установить трехпозиционные переключатели.
• Гаражи должны иметь как минимум одну розетку, в том числе по одной на каждое автомобильное пространство.
• Все гаражные розетки должны быть защищены GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розетки в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая защищает от искрения (дуги) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI является дополнением к любой требуемой защите GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI применяются в основном при новом строительстве — нет требования, чтобы существующая система должна быть обновлена ​​для соответствия требованиям AFCI для нового строительства. Однако, начиная с версии NEC 2017 года, когда домовладельцы обновляют или заменяют вышедшие из строя розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Сделать это можно несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI.Это работа лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправная розетка может быть заменена розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
• Там, где также требуется защита GFCI (например, на кухне и в ванных комнатах), розетка может быть заменена двойной розеткой AFCI / GFCI.

Розетки с защитой от взлома (TR) . Все стандартные розетки должны быть защищенного от взлома (TR) типа.В их число входит встроенная функция безопасности, которая не позволяет детям засовывать предметы в гнезда розеток.

Электрооборудование в строительстве от Construction Knowledge.

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >> ЭЛЕКТРИЧЕСКИЕ >>

ЭЛЕКТРИЧЕСКАЯ

1. Как я могу понять основы электричества?
2. Каковы основные электрические формулы?
3.В чем разница между постоянным и переменным током?
4. Чем однофазный переменный ток отличается от трехфазного переменного тока?
5. В чем разница между кВт и кВА?
6. Что такое коэффициент мощности?
7. Что мне нужно знать о генераторах?
8. Что я должен знать о трансформаторах?
9. Что я должен знать об измерениях, распределительном устройстве и панелях?
10. Что делают предохранители или автоматические выключатели?
11. Каковы основы электроники?
12.Чем аналоговый отличается от цифрового?
13. Как работает волоконная оптика?
14. Какие документы, являющиеся общественным достоянием, доступны для дальнейшего изучения?
15. Практические хитрости и практические правила в области электротехники Основы:

Как я могу понять основы электричества?

Представьте, что вы стоите с садовым шлангом, готовый пропитать ничего не подозревающий прохожий. Шланг находится под давлением, и вода будет поток через шланг на прохожего, когда вы открываете сопло.Однако перед опрыскиванием вы останавливаетесь и думаете о сходствах. между потоком воды в шланге и электрическим током в проводе.

Вы знаете, что насос, где-то работающий, создает давление воды в шланге, который измеряется в фунтах на квадратный дюйм (psi). Что давление воды переводит воду в состояние «готово к течению». По аналогии, электрический генератор создает электродвижущую силу (ЭДС), которая измеряется в вольтах. Электричество в проводе находится в состоянии «Готово к течению». состоянии и имеет определенное напряжение или ЭДС.

Теперь, если вы откроете сопло этого водяного шланга, ничего не подозревающий прохожий будет залит струей воды. Этот поток воды получает описывается в галлонах в минуту (галлонах в минуту). Электрический расход составляет определяется как ток (I) и измеряется в амперах. Для мотора чтобы включить или загореться лампочка, должен течь ток.

Третья параллель между водяным шлангом и электрическим проводом касается сопротивления. Если у вас есть несколько сотен футов шланга, намотанного на ваши ноги, через которые должна проходить вода, не будет много воды из шланга, чтобы обрызгать ничего не подозревающего прохожего.Потеря напора в шланг из-за трения значительно уменьшит поток воды и воду давление. Точно так же сопротивление в электрической цепи, либо от длинный провод неправильного размера или электрическое устройство может снизить как ЭДС и текущий поток.

Напомним, что ЭДС (электродвижущая сила, измеряемая в вольтах) подобна давление воды (psi), в то время как текущий поток (амперы) подобен воде расход (галлонов в минуту).

Каковы основные электрические формулы?

Чтобы понять электричество, приведенные ниже основные формулы: существенный.

Если вы предпочтете взглянуть на некоторые электрические формулы, разработанные в США. военный. Вот еще один набор:

В чем разница между постоянным и переменным током?

DC означает постоянный ток. Цепь, питаемая от батареи, представляет собой цепь постоянного тока. Большинство электронные устройства работают на постоянном токе. Продолжая аналогию с водой в шланге, цепь постоянного тока имеет все поток воды в одном направлении.Причина, по которой вся электроэнергия — это не постоянный ток, потому что он не может быть легко передан на большие расстояния или преобразован в другие напряжения. Итак, в первые дни электроэнергетики использовался постоянный ток, но требовалась проводка большого диаметра (дорогая) и местные генераторы (непрактично).

Следовательно, более эффективный вид электроэнергии развит … Переменный ток. Когда мы думаем о переменном токе, аналогия с водяной шланг больше не работает.В переменном токе ток меняется на противоположный. направление в цепи, текущее сначала в одном направлении, затем в Другие. Это изменение направления потока происходит 60 раз за одну секунду для типичная электрическая мощность переменного тока в Америке. Таким образом, мощность переменного тока называется 60 цикл (или 60 Гц). Нормальная мощность переменного тока в большинстве остальных мир 50 цикл. Количество циклов выбрано как наиболее произвольное. стандарт. Карта, показанная по этой ссылке в Википедии http: //en.wikipedia.org / wiki / Utility_frequency иллюстрирует стандартные напряжения и частоты, выбранные большинством стран мира.

Кроме того, фары и двигатели, как правило, рассчитаны на работу либо на 50 циклов, либо на 60 циклов. Неправильная частота в свете вызывает мерцание и с моторами могут возникнуть более серьезные проблемы. Поймите, что электрические приборы обычно рассчитаны на 60 или 50 циклов питания и будут проблемы с эффективностью или даже безопасностью, если правильный частота не используется.

стала стандартом во всем мире, главным образом потому, что трансформаторы позволяют переменному току изменять напряжение. Таким образом, коммунальные предприятия могут производят электроэнергию и отправляют ее по высоковольтным линиям (скажем, 11 000 вольт), затем просто преобразуйте мощность до 120 вольт для нормального использования. Эта способность передавать мощность высокого напряжения по линиям передачи позволяет больше мощности, передаваемой по кабелю меньшего диаметра, и с меньшими затратами потери передачи, чем позволяет мощность постоянного тока.

Чем однофазный переменный ток отличается от трехфазного переменного тока?

Начнем с простой практической информации: для однофазного питания переменного тока требуется 3 провода: горячий, нейтральный и заземляющий. Три фазы требуется 5 проводов: 3 точки, нейтраль и земля. В трех фазах каждый горячих проводов может замкнуть цепь с нейтралью. Три фазы мощность может нести большую электрическую мощность, чем однофазная. Запуск Двигатель мощностью 10 л.с. (для запуска двигателя может потребоваться в 6 раз больше мощности, чем двигатель) может вызвать мигание однофазной линии или низкий Напряжение. Трехфазная линия может позволить запустить двигатель мощностью 10 л.с. без проблем. Как правило, трехфазные двигатели более компактны и эффективнее, чем однофазные двигатели аналогичного размера, поэтому использование трех фазные двигатели получили широкое распространение. Большие двигатели используются во многих применение: лифты, вентиляторы, нагнетатели, компрессоры, насосы, конвейеры приводы и т. д., поэтому для многих проектов требуется трехфазное электрическое питание.

Чтобы понять трехфазную мощность, подумайте о 60 циклах электричество переменного тока, рассмотренное выше.Каждую 1/60 часть второй имеет направленное изменение тока. Ток течет в одном направлении, а затем обратно в другом направлении. Трехфазная электрическая волна на рисунке ниже показана черная линия (фаза №1), протекающая в одном направление в 0, затем течет в другом направлении на 180 и, наконец, обратный поток в исходном направлении на 360. Красная линия (фаза №2) и синяя линия (фаза 3) начинаются смещения направления в разные времена. Это разделение фаз необходимо учитывать, чтобы получить правильное чередование фаз при подключении асинхронных двигателей. Другими словами, один соединение заставляет двигатель вращаться вперед, другое соединение заставляет его работать назад.

Итак, трехфазная электрическая система имеет 3 провода, несущие осциллограммы напряжения (показанные выше) со смещением во времени на 120 градусов или 1/3 цикла.

При проектировании трехфазных электрических систем стремятся сбалансировать нагрузка между фазами.В 5-проводной системе 120/208 В два из горячие точки создают цепь 208 вольт, в то время как горячая и нейтраль создают цепь 120 цепь вольт. Один пытается сбалансировать нагрузку (ток), напряжение и сопротивление на каждой из фаз. Конечно идеальной балансировки никогда бывает. Но слишком большой дисбаланс вызывает более высокие эксплуатационные температура, меньший срок службы двигателя и меньшая эффективность.

В чем разница между кВт и кВА?

Электроэнергетические компании предоставляют потребителям вольт-амперы, но выставляют счета. их за ватты.Понимание этой концепции поможет вам лучше понимать многие решения, принимаемые владельцами проектов и электрическими инженеры. Поскольку в приведенном выше законе мощности указано, что Вт = Вольт x Ампер, вы можете подумать, что количество вольт-ампер должно быть таким же, как и количество ватт. В конце концов, это то, что утверждает уравнение степенного закона. И это правда, когда нагрузка резистивная, скажем, при электрическом обогреве. элемент, который использует всю мощность, которая передается ему путем изменения электрическая энергия в тепловую.Мотор или люминесцентный свет, включен с другой стороны, реактивные нагрузки в той части электрической мощности который идет к ним, поглощается, а затем возвращается в цепь без использовался. Реактивная часть нагрузки не рассеивает мощность.

Давайте посмотрим на это по-другому. Пытаясь понять генераторы которые указаны для проекта, вы часто будете видеть их в списке с КВА номера. Так что это значит? Если вы знаете, что у вас будет 100 ампер нагрузки при 208 вольт, вам понадобится трансформатор не менее 20. 8 кВА. Если вы установили этот трансформатор и измерил вольты, вы увидите 208 вольт, а амперметр покажет 100 ампер. Но поскольку часть этого тока возвращается в цепь без использования реальная мощность (или киловатт) будет меньше 20,8 кВт. На рисунке ниже показано:

Итак, в нашем примере с генератором, приведенном выше, если коэффициент мощности равен 0,8, то Фактическая потребляемая мощность составит 20,8 кВА x коэффициент мощности 0,8 или 16.6 кВт.

Поскольку мы обсуждаем генераторы, полезно знать, что отрасль стандартный коэффициент мощности, принятый для номинальных генераторов, составляет 0,8. Но реальность того, что генератор действительно будет приводить в движение под нагрузкой, зависит от фактический коэффициент мощности. Чтобы продолжить приведенный выше пример, если вы используете генератор мощностью 16,6 кВт, но работает много небольших асинхронных двигателей. а истинный коэффициент мощности равен 0,6, тогда требуемая полная мощность будет быть 16. 6 кВт / 0,6 = 27,7 кВА. Правильный вывод, однако, заключается в следующем: обсуждайте и покупайте генераторы с учетом требований кВА, а не КВТ.

Что такое коэффициент мощности?

На рисунке выше показано, что коэффициент мощности — это число. от 0 до 1,0, что представляет собой соотношение между истинной мощностью (кВт) и полная мощность (кВА). Некоторые типичные коэффициенты мощности показаны ниже:

Различные типы грузов	Коэффициент мощности
Электрический резистивный нагрев	1.0
Лампы накаливания	1,0
Лампы накаливания со ступенькой вниз трансформатор	от 0,95 до 0,98
Люминесцентное освещение	от 0,5 до 0,95
Однофазный асинхронный двигатель до 1 л. с.	от 0,55 до 0,75
Однофазный асинхронный двигатель от 1 до 10 л.с.	0.75 до 0,85
Трехфазный асинхронный двигатель от 1 до 10 л.с.	от 0,75 до 0,91
Трансформаторы электросварочные	от 0,50 до 0,70
Двигатели синхронные	от 0,80 до 1,0

Как видите, коэффициенты мощности могут сильно различаться в зависимости от нагрузки. Так почему это важно? Энергетические компании не любят поставлять требования к кажущейся мощности, но платят только за истинную мощность это используется.Таким образом, промышленная установка с низким коэффициентом мощности должна иметь к нему поступает гораздо больше энергии, чем он платит, создавая неэффективность для энергокомпаний. Как вы понимаете, мощность компании склонны ценить эффективность, поэтому обычно выставляют счет промышленный клиент с низким коэффициентом мощности штраф для поощрения их улучшить. Недогруженный асинхронные двигатели часто имеют более низкий коэффициент мощности, поэтому промышленное предприятие может заменить эти двигатели на двигатели меньшей мощности или на синхронные двигатели.

Что мне нужно знать о генераторах?

Я знаю одну вещь, которую я хотел бы знать о дизельных генераторах, — это то, что они необходимо ежедневно проверять уровень масла, если они работают круглосуточно и без выходных. я имел арендовали дизельный генератор мощностью 25 кВА для завода, который мы строили в в глуши. Этот старый генератор просто работал и работал … пока этого не произошло. Когда сервисные ребята вышли и спросили меня, когда я в последний раз проверял масла, я посмотрела на них тупым пустым взглядом.Затем я ответил жалко: «Но ты никогда не говорил мне, что мне нужно проверить масло». Платить Помогите отремонтировать двигатель на генераторе, мне помог запомнить урок.

Если вам необходимо временно установить электричество на стройплощадке, дизель, бензин или генераторы пропана часто решают проблему. Пытаясь определить размер генератора, который вам нужен, также может быть проблемой. Следующая Honda Веб-сайт http://www.hondapowerequipment.com/genwat.asp показывает мощность требования для множества устройств.Большая разница в текущем потреблении для Следует отметить запуск двигателей по сравнению с просто работающими. Я тоже был удивлен сколько энергии потребляют компьютеры.

Сайт для сравнения цен и функций для промышленных генераторов http://www.gopower.com/ показывает доступные варианты. Первое решение касается топлива, используемого для питания генератора; нормальный варианты — дизельное топливо, природный газ или пропан. Решаем, какие предметы будут питание при отключении электроэнергии определяет размер генератора, обычно в кВА.Расположение предлагаемого генератора приводит к требуемый тип жилья.

В качестве интересного момента я наткнулся на инструкции по сборке простейший генератор в мире. Вы можете убить время, играя с этим или помочь ребенку с научным проектом или что-то в этом роде вещь. Это простое устройство ясно показывает определение электрического генератор как устройство, преобразующее механическую энергию в электрическую энергия. С другой стороны, двигатель преобразует электрическую энергию в механическая энергия.

Том IV Справочника по электротехнике Министерства энергетики США иллюстрирует компоненты генератора на рисунке ниже.

Что я должен знать о трансформаторах?

Трансформатор передает электрическую энергию от одной цепи к другой магнитной муфтой. Другими словами, количество витков на первичной обмотке сторона трансформатора создает магнитное поле при прохождении тока через это.Таким образом, вторичная сторона цепи с разное количество обмоток катушки, будут иметь разное напряжение. В современное использование электричества требует очень высокого напряжения, низкого тока потоки перемещаются на большие расстояния между источниками генерации электроэнергии и смысл использования. Практически при любом современном использовании электричества несколько напряжение увеличивается и будет происходить его уменьшение. Поскольку трансформаторы чрезвычайно эффективен, между их входной мощностью и малыми потерями выходная мощность.

На рисунке ниже показан простой трансформатор из Том IV Справочника по электротехнике Министерства энергетики США.

Что я должен знать об измерениях, распределительном устройстве и панелях?

Электроэнергетическая часть большинства зданий будет включать счетчики, распределительные устройства и распределительные щиты. Инспектор строительства должен иметь общее представление о том, что делают эти элементы. Измерение позволяет энергетической компании отслеживать, сколько электроэнергии получает использовал.Наибольшее количество электроэнергии, потребляемой за один раз (Спрос) и коэффициент мощности также важны для зданий, у которых больше индуктивные нагрузки, такие как двигатели.

Тогда в распределительном устройстве потребуется главный выключатель, позволяющий отключить всю электрическую систему. От этого главного выключателя ток течет через панели и субпанели выключателей. Обычно одна линейная диаграмма показывает общую концепцию электрической мощности система и включает в себя приборы учета, распределительное устройство и панели.

Что делают предохранители или автоматические выключатели?

Плавкий предохранитель или автоматический выключатель защищает проводку в электрическом цепи от пропускания слишком большого тока. Короткое замыкание, для Например, это могло быть вызвано ошибочным пересечением двух проводов (гвоздь через стену и касание двух проводов), что может вызвать поток огромного тока и начало пожара. Без предохранителей и цепи выключатели, электрические цепи просто воспламенились бы слишком много раз, чтобы электричество считалось безопасной и практичной энергией использовать.Поскольку оборудование выйдет из строя и возникнут проблемы с проводкой, предохранители или автоматические выключатели должны быть включены в цепи для безопасность.

работают по простой концепции, когда ток течет по проводам. он генерирует тепло, чем больше ток, тем больше тепла. Тонкая проволока в предохранителе пропускает только определенное количество тока пока он не нагреется и не распадется. Тонкий провод в предохранителе исчез. и ток не может течь по цепи.Когда ток протекал через предохранитель и остальная часть цепи, это была замкнутая цепь, но когда предохранитель перегорает, цепь разрывается. Нет тока в открытом схема. Так что предохранители работают хорошо, но срабатывают только один раз. После провода если предохранитель перегорел, этот предохранитель необходимо вынуть и выбросить, а новый должен быть установлен предохранитель.

Автоматический выключатель выполняет ту же функцию, что и предохранитель, но использует простой переключатель для обнаружения ситуаций перегрузки по току.Следовательно автоматический выключатель может отключиться и повторно включаться многократно. Перейдите по ссылке, чтобы получить немного более подробное объяснение о как работают автоматические выключатели.

Что такое основы электроники?

Как я должен знать? Я планирую и строю здания, чтобы заработать себе на жизнь. Я нашел несколько интересных учебных курсов ВМС США, которые огромное количество полезной информации. Введение в курс следует:

СЕРИЯ УЧЕБНЫХ ЗАВЕДЕНИЙ ПО ЭЛЕКТРОНИКЕ И ВМФ

Учебная серия по электричеству и электронике ВМФ (NEETS) была разработан для использования персоналом в
многие электрические и связанные с электроникой рейтинги ВМФ.Автор, и по совету, старший
техников в этих рейтингах, эта серия предлагает новичкам фундаментальные электрические и электронные
концепции посредством самообучения. Презентация этой серии не ориентированный на любую конкретную рейтинговую структуру,
но разделен на модули, содержащие связанную информацию, организованную в традиционные пути обучения.
Эта серия предназначена для предоставления небольшого количества информации, которую можно легко усваивается перед продвижением
далее в более сложный материал.Для студента, только становящегося ознакомился с электричеством или
электронике настоятельно рекомендуется изучать модули в их предложенная последовательность. Хотя
есть список NEETS по названию модуля, следующее краткое описания дают краткий обзор того, как
отдельные модули соединяются вместе.

Модуль 1, Введение в материю, энергию и постоянный ток вводит курс с краткой историей
электричества и электроники и переходит в характеристики материя, энергия и постоянный ток
(Округ Колумбия).Здесь также описаны некоторые общие меры безопасности и процедуры первой помощи, которые должны быть
общие знания для человека, работающего в области электричества. Соответствующие советы по безопасности расположены по адресу:
. на протяжении всей остальной части серии.

Модуль 2 «Введение в переменный ток и трансформаторы» представляет собой Введение в переменный ток
(переменного тока) и трансформаторов, включая основную теорию переменного тока и основы электромагнетизм, индуктивность,
емкость, импеданс и трансформаторы.

Модуль 3, Введение в защиту цепей, управление и измерения. в том числе автоматические выключатели,
предохранители и ограничители тока, используемые в защите цепей, а также теория и использование счетчиков в качестве электрических
измерительные приборы.

Модуль 4, Введение в электрические проводники, методы электромонтажа и Схематическое чтение, представляет
использование проводов, изоляция, используемая в качестве покрытия проводов, сращивание, заделка проводки, пайки и чтения
схемы электропроводки.

Модуль 5, Введение в генераторы и двигатели, представляет собой введение. к генераторам и двигателям, и
охватывает использование генераторов и двигателей переменного и постоянного тока при преобразовании электрические и механические
энергии.

Модуль 6, Введение в электронные эмиссионные трубки и источники питания. связывает первые пять модулей
вместе во введении к электронным лампам и ламповой энергии запасы.

Модуль 7, Введение в твердотельные устройства и источники питания аналогичен модулю 6, но находится в
ссылка на твердотельные устройства.

Модуль 8 «Введение в усилители» посвящен усилителям.

Модуль 9, Введение в схемы генерации и формирования волн. обсуждает генерацию волн и
волновые схемы.

Модуль 10, Введение в распространение волн, линии передачи и Антенны представлены
характеристики распространения волн, линий передачи и антенн.

Модуль 11, Принципы микроволн, объясняет микроволновые генераторы, усилители и волноводы.

Модуль 12, Принципы модуляции, обсуждает принципы модуляция.

Модуль 13, Введение в системы счисления и логические схемы. представляет основные концепции
системы счисления, булева алгебра и логические схемы, все из которых относятся к цифровым компьютерам.

Модуль 14, Введение в микроэлектронику, посвящен микроэлектронике. техника и миниатюра и
ремонт микроминиатюрных схем.

Модуль 15, Принципы работы синхронизаторов, сервоприводов и гироскопов, предоставляет основные принципы, операции,
функции и применения синхронизирующих, серво и гироскопических механизмов.

Модуль 16, Введение в испытательное оборудование, представляет собой введение в некоторые наиболее часто используемого теста
оборудование и его применение.

Модуль 17, Принципы радиочастотной связи, представляет основы радиочастоты
система связи.

Модуль 18, Принципы работы радара, охватывает основы радара. система.

Модуль 19, Справочник техника, представляет собой удобный справочник часто используемая общая информация,
такие как электрические и электронные формулы, цветовое кодирование и военно-морские данные системы снабжения.

Модуль 20 «Главный глоссарий» представляет собой глоссарий терминов этой серии.

Модуль 21, Методы и практика тестирования, описывает основные методы тестирования. и практики.

Модуль 22, Введение в цифровые компьютеры, представляет собой введение в цифровые компьютеры.

Модуль 23, Магнитная запись, представляет собой введение в использование и обслуживание магнитных регистраторов и
концепции записи на магнитную ленту и диски.

Модуль 24, Введение в оптоволокно, представляет собой введение в оптоволокно. оптика.

Встроенные вопросы вставлены в каждый модуль, за исключением модули 19 и 20, которые составляют
Справочная литература.Если у вас возникнут трудности с ответом на любой из вопросы, повторно изучить применимые
раздел.

Хотя была сделана попытка использовать простой язык, различные технических слов и словосочетаний
обязательно был включен. Конкретные термины определены в Модуле 20, Главный глоссарий.

Чем аналоговый отличается от цифрового?

Чтобы понять аналоговые сигналы, подумайте о микрофоне.Звук давление вашего голоса заставляет элемент в микрофоне вибрировать. Со временем этот элемент перемещается с другой частотой (циклов в второй) и амплитуды (расстояние, на которое он движется, или длина волны). Так что аналог signal — это непрерывный во времени сигнал, имеющий длину волны и частоту. Стилус проигрывателя улавливает вариации канавки, аналогичны реальным звукам. Вот откуда приходит термин «аналог». из. Человеческий слух также работает аналогично, определяя внутренний слух. в реальном времени колебания, которые несут частоту и длину волны звук.

Цифровые сигналы, с другой стороны, представляют собой просто последовательность нулей и единиц. Шаблон этих нулей и единиц (называемый двоичной системой) преобразует аналоговый сигнал (который представляет собой физические свойства звуков) на биты информации, которая может быть сохранена, передана и преобразована обратно в аналоговый сигнал. Точность конвертации (качество звук) зависит от частоты дискретизации (как часто звук преобразуется) и глубина выборки (сколько информации включено в каждый конверсия).Представьте фото низкого качества с дешевого мобильного телефона. камеры, частота дискретизации и глубина невысокие, поэтому качество фото бедный. И наоборот, 5-мегапиксельная цифровая камера обеспечивает чрезвычайно четкое фото.

Еще одно ключевое различие между цифровыми сигналами и аналоговыми сигналами заключается в что цифровые сигналы не работают в реальном времени как аналоговые. Ваше ухо слышит это звуковое давление и преобразует его в аналоговый сигнал. в реальном времени по мере появления звука.Цифровой звук хранится в битах информацию и ее необходимо преобразовать обратно в аналоговое реальное время (независимо от того, в изображении или звуке), чтобы иметь смысл для наших аналоговых « я ».

Стандартные часы иллюстрируют принцип по-другому. Как секундная стрелка движется по циферблату, а минутная и часовая стрелки медленно перемещаются, часы действуют как аналоговое устройство. Он работает непрерывно во времени. Таким образом, вы можете посмотреть на аналоговые часы и узнать, что время составляет 1 минуту 37. секунды после 2:00.

Цифровые часы обычно показывают только часы и минуты, меняется с одной минуты на другую. Так делает цифровой часы менее способны показывать точное время, чем аналоговые часы? Нет обязательно. Подумайте о частоте дискретизации и глубине дискретизации. Цифровые часы может быть запрограммирован так, чтобы показывать время с точностью до тысячных или миллионных долей второй. Следует помнить, что ни аналоговые, ни цифровые сигналы по своей сути лучше, просто разные.

Полезны следующие скорости передачи данных:

Как работает волоконная оптика?

С пониманием цифровых сигналов из раздела выше, Волоконная оптика становится довольно легко визуализировать.Подумайте об очень долгом гибкий кусок 2-дюймовой гибкой трубы длиной, скажем, милю. Представьте себе внутреннюю часть трубы было полностью зеркально отражено, отражая любой свет, попадающий в стенка трубы. Если вы встанете на один конец этой трубы и светите фонариком в трубу, вы можете включить и выключить свет и дать азбуку Морзе сигналы. Ваш приятель на другом конце трубы мог легко видеть и понимать световые сигналы, проходящие через трубу. Вот как волокно оптический кабель работает.

Кусок оптоволоконного кабеля изготовлен из невероятно чистого стекла, поэтому свет может передаваться на мили без ухудшения качества. Толщина Волоконно-оптическая прядь похожа на человеческий волос. Волоконно-оптическое стекло прядь покрывается пластиком, который пропускает весь свет, попадающий в один конец, чтобы выйти из другого конца.

Таким образом, волоконная оптика стала отличным способом передачи цифровых сигналов. В двухпозиционный характер цифровой информации позволяет отправлять сигнал на скорость света.Световой лазер может включать и выключать несколько миллиардов раз в секунду (попробуйте это с фонариком!) и используйте светлые цвета а также для передачи миллиардов бит в секунду через индивидуальное волоконно-оптическая прядь. На другом конце пряди световой сигнал преобразуется обратно в цифровой электрический сигнал и, наконец, обратно в аналоговый сигнал.

Волоконно-оптическая линия в настоящее время может передавать сигнал на расстояние около 60 миль до его нужно прочитать и повторно передать в полную силу следующему передающая станция.

Какие документы общественного достояния доступны для Дальнейшее изучение?

ВМС США Электрик-строитель Basic (NAVEDTRA 14026) и Электрик-строитель среднего уровня (NAVEDTRA 14027) оба обеспечивают отличная тренировка для понимания электричества на строительная площадка.

Полное руководство по электротехнике представлен в руководстве из 4 частей и дает отличные знания о теория электромонтажных работ. Том I представляет основную теорию электричества и магнетизма, некоторые основные DC схемы. Он называется DOE-HDBK-1011 / 1-92 (ИЮНЬ 1992 г.) и занимает 166 страниц. Том II покрывает большую сложность постоянного тока с конденсаторами, батареями и индукцией моторы. Это 118 страниц под названием DOE-HDBK-1011 / 2-92 (ИЮНЬ 1992). А Твердые знания в области питания постоянного тока делают питание переменного тока более понятным. Том III обращается к питанию переменного тока, сначала в теории, а затем в более практической манере.Это называется DOE-HDBK-1011 / 3-92 (ИЮНЬ 1992) — 126 страниц. Ну наконец то, Том IV под названием DOE-HDBK-1011 / 4-92 (ИЮНЬ 1992) содержит 142 страницы. и охватывает двигатели переменного тока, трансформаторы и испытательное оборудование.

Министерство обороны США предоставляет Руководство по электроснабжению и распределению, которое охватывает власть распространение обычно обеспечивается коммунальными предприятиями. Эта 125 страница Справочник официально называется UFC 3-550-03FA (март 2005 г.).

Еще один ресурс, более полезный в дизайне, чем в строительство, это Министерство обороны США Руководство по внутренним электрическим системам. В нем 279 страниц информации. и официально называется UFC 3-520-01 (10 июня 2002 г.).

Министерство обороны США предоставляет Дизайн: Руководство по управлению внутренним и внешним освещением, которое является отличным введение в освещение. Эта 125 страница Справочник официально называется UFC 3-530-01 (август 2006 г.).Этот отличный ресурс показывает освещение в самых разных типах проектов и обеспечивает понимание дизайна и функциональности.

Серия учебных курсов по электричеству и электронике ВМС США, перечислено выше в разделе «Что такое основы электроники»? отлично справляется со всеми основными аспектами электричества и электроника.

Уловки торговли и практические правила для Основы электротехники:

1. ЭДС (электродвижущая сила, измеряемая в вольтах) похожа на давление воды (psi), в то время как текущий поток (амперы) подобен воде расход (галлонов в минуту).
2. Согласно степенному закону, Ватты = Амперы x Вольт, но всегда учитывайте коэффициент мощности.
3. Коэффициент мощности — это реальная мощность (в киловаттах), деленная на полная мощность (в киловольтах x амперах) и всегда находится в диапазоне от 0 до 1.
4. Аналоговые сигналы непрерывны во времени, имеют частоту и длина волны, цифровые сигналы — это биты, которые сохраняются.
5. Что такое волоконная оптика, думая о длинной гибкой трубе с фонариком, светящим в один конец, обозначающим азбуку Морзе.


Каким образом строительные площадки получают электроэнергию? 3 основных источника энергии

Вы когда-нибудь задумывались, как на строительных площадках подается электричество, когда нет электрических розеток? Вы можете подумать, что все оборудование работает на дизельном топливе или бензине, но это не так. В то время как более крупные машины, такие как самосвалы, асфальтоукладчики и бульдозеры, действительно работают на ископаемом топливе, меньшее оборудование, такое как фонари, прицепы и некоторые электроинструменты, требует постоянного надежного электроснабжения.Чтобы обеспечить всю необходимую электроэнергию на строительной площадке, генеральные подрядчики часто используют большие, часто транспортируемые источники питания, такие как генераторы, временные установки солнечных панелей и даже существующие муниципальные электросети.

Фотография предоставлена: Гед Кэрролл

Типы строительного оборудования и зданий, нуждающихся в электроэнергии

могут использоваться для обеспечения энергией всех типов временных зданий и строительной техники, для работы которой требуется электричество.Оборудование, машины и здания, которые часто нуждаются в электроэнергии, включают:

• Падение фонарей и большие наружные световые опоры
• Электронагреватели
• Электроинструмент
• Вентиляторы промышленные и вентиляционное оборудование
• Большие и маленькие прицепы для административных задач
• Временные и постоянные бытовки или трейлеры для рабочих жилищного строительства (отопление, освещение, бытовая техника) в удаленных местах
• Крупная строительная техника, для запуска которой требуется внешний источник энергии

Электропитание на стройплощадке

Когда дело доходит до электроснабжения строительных площадок и всего оборудования и инструментов, необходимых на площадке, у подрядчиков есть несколько вариантов, включая установку временных солнечных сетей, подключение к линиям электропередач или использование генераторов.

Подключение к электросети

Для небольших проектов, расположенных в черте города и рядом с опорами, подрядчик может подключиться к существующей электросети, которая может обеспечить постоянный поток энергии для строительной техники и инструментов. Это достигается путем согласования с электрической компанией до начала проекта. В этом сценарии энергетическая компания отправляет техника на объект для предоставления временных опор, проводов и розеток, а также временного электросчетчика или другого оборудования для мониторинга и выставления счетов за использование электроэнергии.

К сожалению, присоединение к существующей электросети не всегда возможно. Это особенно верно, если строительная площадка перемещается, например, в случае автомобильных и железных дорог, или если площадка расположена в очень удаленном районе, где поблизости нет опор для коммуникаций. Кроме того, если на стройплощадке есть большие потребности в электроэнергии, это может вызвать утечку в местной сети, в то время как акт подключения может иногда вызывать сбои в линии.

Установка временных солнечных панелей

Если подключение к сети невозможно, временная установка солнечных панелей может обеспечить необходимую мощность.Установки солнечных панелей экологически безопасны и являются отличным способом сократить выбросы углерода и снизить потребление ископаемого топлива. Установив солнечные панели на место, их можно использовать для зарядки определенных электроинструментов и управления большими и малыми частями оборудования.

Однако установка солнечных панелей не работает, если строительная компания в основном работает в ночное время или если требуется больше энергии, чем могут произвести солнечные панели. Когда это происходит, строительная компания должна использовать генераторы.

Генераторы

Когда строительным компаниям требуется много надежных портативных источников энергии, часто выходом являются генераторы. Генераторы можно купить или арендовать для использования на строительных площадках, расположенных в черте города, на дорогах и в удаленных местах. Они работают, используя источник топлива — обычно дизельное топливо — для работы двигателя. Механическая энергия, создаваемая двигателем, затем превращается в электричество в процессе электромагнитной индукции.Хотя это может показаться сложным процессом, это просто означает, что топливо поступает в генератор, а на выходе получается полезный электрический ток, который можно использовать для питания строительного оборудования и инструментов. Существует ряд доступных генераторов в зависимости от требований к мощности для работы.

• Мощные генераторы — способны производить от 200 до 2500 кВт мощности. Отлично подходит для крупногабаритной строительной техники и оборудования, требующего больших пусковых мощностей.Они отлично подходят для крупных строительных площадок, например, для новых коммерческих, жилых и транспортных проектов.
Генераторы средней мощности
• — способны производить от 5 до 200 кВт. Эти генераторы отлично подходят для строительных проектов, которые включают строительство одного дома и проекты проезжей части в микрорайоне.
Переносные генераторы
• — способны производить различные уровни мощности в зависимости от размера генератора. Они отлично подходят для крупных строительных площадок, где один большой генератор не может охватить все строительные площадки, включая строительство новых районов и больших многоэтажных зданий.

Генераторы также могут использоваться в качестве резервного источника энергии по всему объекту, заменяя временное электроснабжение сети, солнечные батареи или другие генераторы в случае их неисправности или исчерпания топлива.

Местоположение, требующее постоянного питания

Строительные проекты иногда проводятся в чрезвычайно удаленных районах и районах, которые могут быть подвержены экстремальным погодным условиям, особенно снежным и ледяным условиям. Для продолжения проекта и обеспечения безопасности рабочих необходимы генераторы, обеспечивающие постоянное электроснабжение строительного и защитного оборудования.

Удаленные районы

Крайне сельские и отдаленные районы по-прежнему нуждаются в хороших дорогах и определенных зданиях, таких как заправочные станции, магазины и зоны отдыха, и для строительства этих сооружений подрядчику требуется постоянная подача электроэнергии с правильным напряжением для поддержки проекта. продвижение вперед, чтобы оно было завершено вовремя и в рамках бюджета до начала торгов. Большие, средние и портативные генераторы могут обеспечить мощность, необходимую для запуска больших и малых электроинструментов.Не говоря уже о том, что строительные площадки становятся все более технологически продвинутыми, появляются ноутбуки, компьютеры и планшеты. Это означает, что трейлер часто необходим, чтобы обеспечить основу для операций и поддерживать организацию проекта. Электрогенераторы могут использоваться для обеспечения электроэнергией, необходимой для работы компьютеров, а также для зарядки ноутбуков, сотовых телефонов и другой портативной электроники.

Экстремальная погода

Строительные проекты часто требуются в районах с экстремальными погодными условиями.Это может включать опасно низкие температуры, снег и лед. Для обеспечения работоспособности оборудования и инструментов, а также безопасности рабочих, часто требуются переносные трейлеры и теплые палатки, чтобы обеспечить запуск строительного оборудования и чтобы рабочие могли уйти в теплое пространство, чтобы избежать переохлаждения и травм, связанных с переохлаждением. Большие, средние и переносные генераторы могут использоваться для обогрева поля на строительной площадке, а также в качестве силовых электрических обогревателей внутри трейлеров и палаток.

Как генераторы помогают повысить продуктивность строительной площадки

Строительные проекты часто имеют заранее определенные сроки, которые были разработаны на этапах торгов и планирования проекта.После начала строительства подрядчик несет ответственность за любые задержки и перерасход средств. Один из способов, которым подрядчики обеспечивают своевременное и безопасное завершение проекта, — это использование генераторов.

Хотя в основном вырабатываемая электроэнергия используется для питания оборудования и инструментов, это не единственная причина, по которой у строительных бригад есть портативные источники энергии. Генераторы, вырабатывающие электричество, могут использоваться для питания больших систем освещения для внутренних и наружных проектов, требующих работы в ночное время или под землей.Это не только помогает завершить проект вовремя, но также позволяет работникам видеть, куда они идут, чтобы случайно не натолкнуться на оборудование или споткнуться о предметы.

Если проект предусматривает работу под землей или в местах без надлежащей вентиляции, генераторы могут использоваться для закачки пригодного для дыхания воздуха в рабочую зону и вентиляции застоявшегося воздуха и выхлопных газов. Если объект находится во влажной или неотапливаемой зоне, генераторы могут использоваться для питания осушителя и электрических обогревателей для комфорта и безопасности рабочего.Используя генераторы, вы повышаете свою продуктивность в проекте и помогаете снизить потенциальный риск требований компенсации работникам.

Чтобы узнать больше о том, как генератор может помочь вам в вашем строительном проекте, позвоните нам в Worldwide Power Products по телефону 713-434-2300 или воспользуйтесь нашей контактной формой. Мы поставляем энергетическое оборудование для десятков отраслей, в том числе многолетний опыт работы на загруженных строительных площадках.

Какой должна быть электрическая конструкция вашего нового здания?

В Чикаго каждый проект строительства или реконструкции нового здания должен иметь проектную концепцию, разработанную владельцем здания, на основе которой дизайнер или архитектор может составить набор планов здания.Планы содержат всю необходимую информацию, которую утверждает инспекционный орган Чикаго, после чего начинается строительство или реконструкция. Поскольку все коммерческие, жилые или промышленные здания в Чикаго имеют несколько электрических систем, эти планы также должны иметь план электрического проектирования, который гарантирует, что проект соответствует всем строительным нормам Чикаго.

Процесс проектирования электрических систем нового здания

Процесс проектирования электрооборудования каждого нового здания проходит несколько важных этапов развития.Дизайнер начинает процесс проектирования с понимания масштабов проекта. После этого дизайнер проектирует и определяет каждый компонент (общие офисные помещения, специальную технику, оборудование для распределения электроэнергии) в соответствии с отраслевыми стандартами. После этого отдельные части собираются вместе, чтобы сформировать окончательное представление электрической конструкции.

Понимание объема проекта электрического проектирования нового здания

Электрооборудование любого нового здания имеет свои уникальные требования, которые зависят от масштаба проекта.Требования клиента и тип конструкции здания определяют объем проекта. В то время как реконструкция старого здания требует только электрического проектирования, чтобы соединить новую проводку с существующей системой проводки, в случае нового предлагаемого здания объем намного больше. В этом случае требуется совершенно новая электрическая конструкция.

Детали электрического проектирования нового здания

В зависимости от типа проекта электротехнический проект новостройки может включать:

• Общие электрические требования (e.г., генерал

целевые хранилища)

• Электрораспределительные системы
• Системы освещения
• Специализированные электротехнические средства

Общие требования к электрооборудованию

Электрооборудование каждого нового здания должно определять общие электрические требования. Общие электрические требования — это розетки на 120 В, расположенные по всему зданию. Хотя эти розетки не предназначены для обслуживания каких-либо конкретных нагрузок, они предназначены для общего использования, такого как настенные розетки, настольные компьютеры и электрическое оборудование, к которым не предъявляются какие-либо особые электрические требования.

Специализированные электрические требования

Некоторые проекты новых зданий могут иметь специальные электрические типы оборудования, требующие специальной электрической схемы, которая обслуживает только эти типы оборудования. Это оборудование может быть:

Торговые автоматы

Копировальные аппараты

Сетевые серверы

Микроволновые печи

Из-за требований к нагрузке, определенных производителями, для этих типов оборудования может потребоваться отдельная проводка или специальные методы заземления.

Системы освещения

Сложность систем освещения заставляет их требовать наибольшего времени на разработку при разработке электрического проекта нового здания.

В эти системы включены все осветительные приборы и их органы управления. Согласно нормам Чикаго, к этим системам освещения требуются очень подробные требования и документация, показывающая, что они соответствуют энергосберегающим технологиям.

Система распределения электроэнергии

Система распределения электроэнергии обеспечивает разводку электропроводки по всему зданию.EDS включает в себя главный распределительный щит, который получает питание от электросети, и связанные с ним сегменты, такие как щитовые панели, которые распределяют все необходимые ответвления по всему объекту. Проектирование системы распределения электроэнергии также включает измерение токовой нагрузки здания и значений короткого замыкания. Эти измерения рассчитывают общую потребность объекта в электроэнергии на основе отдельных частей EDS.

Создание плана проектирования электрооборудования

После определения применимых стандартов и различных частей инженер-электрик начинает сборку этих частей для создания электрической конструкции.

Раньше эти планы представляли собой нарисованные от руки чертежи, но теперь они в основном создаются с помощью программного обеспечения САПР (автоматизированного проектирования). Цифровые планы легче изменить, чем нарисованные от руки.

На чертежах должны быть ссылки на дизайн каждого устройства с соответствующим электрическим символом. Электрические символы упрощают распознавание деталей людьми, работающими над проектом, что упрощает оценку затрат и строительство. Американский национальный институт стандартов (ANSI) предоставляет стандартизированные планы зданий для использования в планах зданий.

Для каждого проекта не обязательно использовать все символы, поэтому символы, используемые в конкретном проекте, должны быть включены в список символов, который необходимо приложить к окончательному плану электрического проектирования.

Иногда может потребоваться использование нового символа (например, символа нового энергосберегающего устройства), который еще не был разработан. В таких ситуациях разработчик плана может создать новый символ для плана электрического проектирования нового здания, но он должен обязательно добавить его в список символов плана электрического проектирования.

Планы строительства нового здания могут включать в себя планы электрического проектирования в виде отдельного документа. Чтобы упростить идентификацию электрических схем, страницы электрических схем помечены и пронумерованы соответственно. Они обозначены как E1, E2, E3 и так далее. Важно отметить, что электрические листы или E-листы отличаются от архитектурных E-листов, которые обозначают размер бумаги. Электротехнический план обычно представляется в определенном порядке:

• Внешний план электрооборудования
• Внутренний электросетевой план
• План внутреннего освещения
• Документация (например, электрические расчеты, схемы панелей, однолинейные схемы и требования к энергии системы освещения)

Заключение

• Проектировщик должен понимать масштабы любого нового строительного проекта, прежде чем он приступит к разработке электрического плана нового здания для здания
• Любой план электрического проектирования нового здания включает общие и специальные электрические требования, EDS и системы освещения.
• План электрического проектирования каждого нового здания должен соответствовать отраслевым стандартам и всем строительным нормам Чикаго
.

Электротехника | WBDG — Руководство по проектированию всего здания

Введение

За последние полтора столетия электричество превратилось из научного любопытства в роскошь для богатых людей и в повседневную необходимость в развитых и развивающихся странах. Как вода необходима для выживания, так и электричество незаменимо в повседневной жизни.Без электричества наш образ жизни замирает. Современному обществу требуется умная, простая, безопасная, надежная и экономичная электроэнергетическая инфраструктура для социальной, политической и экономической деятельности. Инфраструктура должна быть эффективной, гибкой для расширения, экономичной в обслуживании и эксплуатации.

Краткая история

• Электричество так и не было изобретено: его свойства были открыты, исследованы и объяснены.
• Фалес Милетский Грек в 600 году нашей эры писал о статическом электричестве, которое притягивало кусочки соломы и волос к натертым стержням из янтаря.В 1752 году во время опасной грозы Бенджамин Франклин запустил воздушного змея с металлическим ключом на нижней части веревки. Когда в змей попала молния, из ключа вылетела электрическая искра. Из этого эксперимента Франклин изобрел громоотвод, который притягивает молнию и втягивает ее в землю. Это спасает многие здания от сгорания. В 1779 году Алессандро Вольта изобрел первый источник постоянного электрического тока в своих экспериментах с нестатическим электричеством. Он создал батарею из стопок цинка и меди, со слабыми кислотами между каждым слоем.
• В 1769 году Джеймс Ватт , шотландский инженер превратил паровой двигатель ограниченного использования в мега-источник энергии и радикально преобразовал мир из сельскохозяйственного общества в индустриальный. В его честь единица электроэнергии получила название «Ватты».
• Ампер (Ампер), единица измерения электрического тока, названная в честь Андре-Мари Ампера (1775-1836), французского математика и физика, считается отцом электродинамики.
• Первым практическим применением электричества был телеграф, изобретенный Сэмюэлем Ф.Б. Морс в 1837 году. Потребность в инженерах-электриках возникла лишь 40 лет спустя, когда был изобретен телефон (1876 г.) Александром Грэмом Беллом и лампы накаливания (1878 г.) Томасом А. Эдисоном. . Эти устройства и первая центральная электростанция Эдисона в Нью-Йорке (1882 г.) создали большой спрос на людей, обученных работе с электричеством.
• Электротехника охватывает энергетику, электронику, системы управления, обработку сигналов и телекоммуникации.

В инженерной практике различие между электротехникой и электроникой основано на сравнительной силе используемых электрических токов. В этом смысле электротехника — это отрасль, имеющая дело с «сильным током», то есть с электрическим светом и энергетическими системами и аппаратами, тогда как электроника имеет дело с такими «слаботочными» приложениями, как проводная и радиосвязь, электронный компьютер с сохраненной программой. , радиолокационные и автоматические системы управления.

С техническим прогрессом различия между полями стали менее четкими. Например, при высоковольтной передаче электроэнергии используются большие массивы электронных устройств для преобразования тока в линии передачи на уровнях мощности в десятки мегаватт. Более того, при регулировании и управлении взаимосвязанными энергосистемами электронные компьютеры используются для более быстрого и точного расчета требований, чем это возможно с помощью ручных методов.

Быстрое распространение новых открытий, продуктов и рынков в электротехнической и электронной промышленности усложнило для рабочих в этой области поддержание набора навыков, необходимых для управления их деятельностью.Инженеры-консультанты, специализирующиеся в новых областях, нанимаются для изучения и выработки рекомендаций.

В Соединенных Штатах регулирование использования лицензированных профессиональных инженеров осуществляется на уровне штата. Таким образом, требования к лицензированию могут варьироваться в зависимости от штата. Однако основой для большей части законодательства штата является Типовой закон о Национальном совете экспертов по инженерно-геодезическим работам (NCEES).

Получение лицензии на профессиональную инженерию состоит из четырех основных компонентов:

1. Образование
2. Экзамен по основам инженерии (FE)
3. Стаж работы
4. Экзамен по принципам и практике инженерии (PE)

Электротехника включает множество дисциплин, наиболее популярными из которых являются техника высокого напряжения (энергетические компании), энергетика (объекты) и силовая электроника.Хотя есть инженеры-электрики, которые сосредоточены исключительно на одной из этих дисциплин, многие имеют дело с их комбинацией. Иногда определенные области, такие как электронная инженерия и компьютерная инженерия, считаются самостоятельными дисциплинами.

Энергетика занимается производством, передачей и распределением электроэнергии, а также проектированием ряда связанных устройств. К ним относятся трансформаторы, электрические генераторы и электродвигатели. Энергетики могут работать над проектированием и обслуживанием электросети, а также подключенных к ней энергосистем.Такие системы называются сетевыми энергосистемами и могут снабжать сеть дополнительной мощностью, потреблять энергию из сети или и то, и другое. Энергетики могут также работать с системами, которые не подключаются к сети, называемыми автономными энергосистемами , , которые в некоторых случаях предпочтительнее сетевых систем. Будущее включает в себя системы электропитания, управляемые спутником, с обратной связью в реальном времени для предотвращения скачков напряжения и отключения электроэнергии.

Описание

Электротехника — это инженерная отрасль, которая занимается технологиями электричества, особенно спецификациями и проектированием электрических систем и оборудования для производства и распределения электроэнергии, управления и связи.Инженер-электрик, имеющий сертифицированную степень бакалавра в области электротехники в признанной школе или университете и удовлетворяющий требованиям к экзаменам и опыту для проходящего обучение инженера (EIT) и профессионального инженера (PE), может подать заявку на получение государственной лицензии PE. После государственной регистрации на инженера по закону возлагается основная обязанность защищать общественную безопасность, здоровье и благополучие при проектировании электрических систем объекта, следуя и применяя последние строительные нормы и правила.

Регистрирующий инженер по проектированию электрических систем является зарегистрированным профессиональным инженером, который разрабатывает критерии проектирования электрических систем, выполняет анализ и отвечает за проектирование, спецификацию, подготовку и доставку электрической документации для строительства проектов. .Проекты могут включать частные / общественные работы, институциональные, коммерческие объекты, такие как банки, офисные здания, школы и колледжи, больницы, медицинские клиники, розничные магазины, пандусы, аэропорты, производственные объекты, центры распределения продуктов питания, склады, центры обработки данных, универмаги. , тюрьмы, библиотеки, театры, суды и т. д.

Электрическая система — это любая система и сборка электрических компонентов, материалов, коммунальных услуг, оборудования, рабочей системы, машин, продуктов или устройств, которым требуется электрическая энергия для выполнения своей предполагаемой функции.

Электротехническая документация : Электрические чертежи, спецификации, отчеты и другие документы, излагающие общий дизайн и требования для строительства, изменения, модернизации, ремонта, сноса, компоновки и / или использования электрической системы, или анализа или рекомендации, подготовленные ответственным инженером по электросистеме.

Электрический компонент : Отдельное электрическое устройство, которое должно быть частью электрической системы.

Электрические : Любое устройство или механизм, работающий под действием электричества.

Подача документов на электрооборудование : Подача документов, каталожная информация по стандартной продукции или чертежи, подготовленные исключительно в качестве руководства для изготовления и установки и не требующие инженерных затрат.

Кодексы и стандарты : Признанные на национальном уровне Кодексы и стандарты, принятые непосредственно или посредством ссылки.

Чтобы определить и спроектировать электрические системы объекта, включая системы питания, освещение, связь, системы сигнализации, молниезащиту, систему заземления и средства управления, инженер-электрик должен координировать свои усилия с другими проектировщиками: архитектором, инженером-строителем, инженером-строителем, HVAC / Инженер-сантехник, инженер противопожарной защиты, низковольтные технологии передачи голоса / данных, безопасность зданий, вертикальный транспорт, электроснабжение, телефонная компания, доступ в Интернет и т. Д.

Проектирование энергосистем

1. Энергетические системы распределяют электрическую энергию. Основными факторами, которые должны быть включены в проектирование и анализ этих систем, являются: надлежащие уровни напряжения, баланс и качество, емкость системы, надежность и резервирование, установившиеся и переходные нагрузки, защита от короткого замыкания (проектирование и анализ), поток нагрузки, падение напряжения. , гармоники и согласование защитных устройств. Конструкция энергосистемы должна соответствовать местным строительным нормам, национальным электротехническим нормам и правилам (NEC), национальным нормам электробезопасности (NESC) и другим применимым нормам и стандартам.

Фото 1A, 1B и 2 ( слева направо, ): Коммунальные услуги

2. Электротехническая документация, применимая к энергосистемам, должна как минимум указывать следующее:

   1. Электрическая легенда
   2. Однолинейная схема системы или схема стояка
   3. Емкость (размеры) проводов и вид изоляции
   4. Защитные устройства и отключающая способность (см. Фото-2)
   5. Сервисное обслуживание (см. Фото 1A-B)
   Трансформатор
   6. (см. Фото-3)
   7. Расположение и размеры главного и распределительного щита (см. Фото-4)
   8. Схема всех розеток и устройств
   9. Анализ короткого замыкания
   10. Расчет нагрузки
   11. Заземление и соединение
   12. Схемы управления низковольтным оборудованием
   13. Расписания и детали

Фото 3 ( слева ): Трансформатор; Фото 4 ( справа ): Электротехническая

Проектирование систем освещения

1. Системы освещения преобразуют электрическую энергию в свет.В проект освещения и анализ должны быть включены следующие элементы: средняя освещенность, эквивалентная сферическая освещенность, коэффициенты однородности, вероятность визуального комфорта, специальное освещение, а также требования местных, государственных и федеральных стандартов и стандартов энергоэффективности ASHRAE 90.1, а также здания. Коды.
2. Электротехническая документация для систем освещения должна, как минимум, указывать следующее:

   1. Технические характеристики и устройства осветительной арматуры
   2. Аварийное освещение
   3. Выходное освещение
   4. Управление освещением и электрические цепи

Проектирование систем связи

1. Системы связи используются для передачи сообщений или данных.При проектировании или анализе этих систем необходимо включить следующие элементы: проектирование человеческого фактора, требования к кабелям, требования к установке, требования к производительности, требования к резервному питанию, взаимосвязь различных систем и применимые нормативные требования.
2. Электротехническая документация для систем связи должна, как минимум, указывать следующее:

   1. Схема стояка системы
   2. Описание оборудования
   3. Тип проводника и требования к установке
   4. Тип устройства и расположение
   5. Резервные источники питания, если применимо

Проектирование систем охранной сигнализации

1. Системы охранной сигнализации используются для мониторинга и сигнализации пожара или других чрезвычайных ситуаций.При проектировании или анализе этих систем необходимо включить следующие элементы: требования к структуре сигналов тревоги, местоположение и слышимость, типы сигналов тревоги и устройства инициирования, требования к уведомлениям, требования к установке и требования к резервному питанию.
2. Проектная документация для систем сигнализации должна, как минимум, указывать следующее:

   1. Схема стояка системы
   2. Типы и расположение устройств
   3. Типы проводов и требования к установке, включая номинальные характеристики и требования к списку
   4. Требования к уведомлениям
   5. Требования к резервному питанию

Проектирование систем молниезащиты

1. Системы молниезащиты — это пассивные системы, используемые для защиты зданий и сооружений от повреждений, вызванных молнией и статическими разрядами.Пункты, которые необходимо учитывать при разработке или анализе этой системы, включают требования NFPA 780.
2. В электротехнической документации для систем молниезащиты должны быть указаны:

   1. Высота и расстояние между воздушными зажимами
   2. Расположение основных и токоотводов
   3. Точки заземления и расстояние
   4. Легенда
   5. Требования к испытаниям грунтов

Проектирование систем заземления

1. Системы заземления — это пассивные системы, используемые для установления контрольной точки электрического потенциала в электрической системе для надлежащего рассеивания энергии в случае ненормальных или переходных условий.
2. В проектной документации на системы заземления должно быть указано как минимум следующее:

   1. тип и расположение заземляющих электродов
   2. требования к склеиванию
   3. требования к испытаниям
   4. Тип материала проводника, размер и требования к защите
   5. отдельные системы заземления, должным образом подключенные, в соответствии с нормами и требованиями к применению

Проектирование систем КИПиА

1. Системы КИПиА используются для автоматизации процессов.При проектировании и анализе этих систем необходимо включить следующие элементы: надежность управления критическими процессами, безопасность персонала и пригодность приборов и устройств управления в среде, в которой они установлены.
2. Электротехническая документация для контрольно-измерительных приборов и систем управления должна содержать, как минимум, следующее:

   1. Описание функций системы управления или функциональная схема
   2. Технические характеристики средств контроля и их расположение
   3. Типы жил и кабелей и требования к их прокладке

Возникающие проблемы

• Обеспечение качества и контроль строительной документации
• Стандартизация, интеграция и распространение технологий интеллектуальной электросети, интеллектуальной системы распределения электроэнергии, интеллектуального учета, интеллектуального контроля пиковой нагрузки, интеллектуальных систем управления зданием и т. Д.
• Пуско-наладка зданий или тестирование интегрированных систем для строительства зданий, систем отопления, вентиляции и кондиционирования, всего моторного оборудования и систем управления.
• Энергосбережение
  • Возобновляемая энергия
  • Энергоэффективность
• Новые платформы трехмерного моделирования: BIM-Revit и Bentley
• Согласование проектной документации с: архитекторами, дизайнерами интерьеров, дизайнерами освещения, строительными работами, гражданским строительством, машиностроением, низковольтными технологиями

Дополнительные ресурсы

WBDG

Типы зданий / Типы помещений

Применимо ко всем типам зданий и пространствам.

Задачи проектирования

Эстетика, рентабельность, функциональность / эксплуатация, продуктивность, надежность / безопасность, устойчивость

Продукты и системы

Руководство по проектированию ограждающих конструкций здания и Спецификации унифицированного руководства по объектам (UFGS)

Управление проектами

Ввод здания в эксплуатацию

Профессиональные ассоциации / организации

Правительство

Публикации

Профессиональные ассоциации / организации

Правительство

Периодические издания

Профессиональные ассоциации / организации

Общий

• Building Design & Construction , SGC Horizon, LLC.
• Инженер-консультант , CFE Media, LLC
• EC&M — Электрооборудование и техническое обслуживание
• Энергия и управление питанием , BNP Media
• Engineered Systems , BNP Media
• edc — Экологический дизайн + строительство , BNP Media
• Сегодняшний заведующий производством , Group C Media
• HPAC Engineering , Пентон
• Завод Инжиниринг , CFE Media, LLC
• PM Engineer (pme) , BNP Media
• Передача и распространение , Penton Media

Инструменты проектирования и анализа

Правительство

• AIRMaster +, DOE / EERE
• BDA (советник по строительному проектированию), DOE / LBNL
• BLCC (Стоимость жизненного цикла здания), NIST
• Инструмент анализа системы охлажденной воды (CWSAT), DOE / EERE
• Комбинированный теплоэнергетический прибор (CHPT), DOE / EERE
• COMcheck-EZ, DOE / EERE
• ДОЭ-2, ДОЭ
• ENERGY-10, DOE / NREL
• EnergyPlus, DOE
• Инструмент оценки вентиляционной системы (FSAT), DOE / EERE
• FEDS (Система принятия решений в области энергетики), DOE / PNNL
• GSA Sustainable Facilities Tool (SFTool) — иммерсивная виртуальная среда SFTool удовлетворяет все ваши потребности в планировании, проектировании и закупках в области устойчивого развития.
• Инструмент для обучения и оценки зданий (I-BEAM), EPA
• MotorMaster +, DOE / EERE
• Инструмент оценки выбросов NOx и энергии (NxEAT), DOE / EERE
• Инструмент оценки насосной системы (PSAT), DOE / EERE
• QuikChill, EPA
• QuikFan, EPA

Общие

Обучение

Профессиональные ассоциации / организации

Правительство

Институциональные

Настройка вашего временного и постоянного источника питания

Часть жилого дома для Washington Home Builders подводит электричество к вашему новому дому.Это включает в себя 2 фазы: временное и постоянное питание.

Если у вас модульный или промышленный дом, возможно, у вас уже есть столб, который можно использовать в строительных целях, если его не нужно перемещать. Вам или сертифицированному электрику может потребоваться изменить его для использования в целях временного строительства.

Избегайте этой распространенной ошибки: подождите, пока электрический сбой не подаст постоянное питание. Это может привести к ненужной задержке строительства буквально на несколько недель.

ВРЕМЕННАЯ МОЩНОСТЬ означает мощность только на время строительства.Различным работникам это необходимо для подключения своих электроинструментов при строительстве вашего дома. Это должно быть на месте к тому времени, когда мы поставим дом вместе с вами

Пожалуйста, выполните следующие действия, чтобы получить временную мощность:

1. Домовладелец или лицензированный электрик должен установить столб в соответствии с местными правилами.
   • Проконсультируйтесь с PUD или электриком о требованиях к усилителю. Обычно это 60 ампер.
   • Должно иметь не менее 2 розеток.
   • Если вы нанимаете кого-то, это обычно стоит около 450-750 долларов, что может включать или не включать разрешение, которое получит электрик.
   • Опора должна быть установлена ​​на расстоянии не более 70 футов от того места, где будет построен дом. Обычно лучше ближе.
2. Необходимо получить временное разрешение на электроэнергию.
3. После того, как он будет помещен в землю с помощью панели и закреплен на земле в соответствии с местными правилами по высоте и глубине столба, ваш местный строительный инспектор придет к вам на объект и утвердит или потребует внесения изменений для получения разрешения. Таким образом, причина получения разрешения вами или вашим электриком.
4. После получения разрешения вам нужно будет позвонить в местную энергетическую компанию, чтобы подключить временное питание. Обычно они выходят в течение недели. Местный орган, обеспечивающий соблюдение норм для временных столбов электропередач, наклеит на панель наклейку с одобрением, сообщая вашей энергетической компании необходимое уведомление о том, что она соответствует требованиям.
5. Временное питание может быть отключено после подключения постоянного питания.
6. Временная опора питания должна быть на месте, прежде чем мы сможем заказать бетонные и фундаментные работы.Теперь вы готовы к началу строительства True Built Home. Temp Power Загрузить PDF

Постоянная мощность

ПОСТОЯННАЯ СИЛА — это сила, которая обслуживает дом на протяжении всей жизни дома. После того, как линия будет проложена от улицы к вашему дому и подключена к блоку счетчика, вы можете удалить временную опору питания со своего участка.

Это очень важно , чтобы вы поняли эту временную шкалу:

1. Вы должны были приступить к организации временного и постоянного электроснабжения не позднее предстроительной встречи с True Built Home.
2. Для постоянного электроснабжения вам необходимо заполнить заявку на «Новую услугу» для вашего нового дома с местным PUD для этого района. Часто вы можете скачать это приложение онлайн.
3. PUD организует встречу с вами на месте, чтобы обсудить ваши варианты. Это делается одновременно или даже до того, как будет установлено временное электропитание.
4. После того, как мы примем электрическую схему, теперь она готова к постоянному включению питания.

Важно, чтобы вы знали, , что мы не будем гальванизировать дом до тех пор, пока не будет подключено постоянное электричество.Почему? Поскольку временное электроснабжение не может обеспечить достаточно энергии для обогрева дома, необходимого для ускорения процесса сушки гипсокартона. Арендованные пропановые обогреватели или, что еще хуже, керосиновые обогреватели часто приводят к появлению трещин, которые требуют, чтобы листовые качели больше работали, чтобы получить лучшую отделку, и могут привести к дополнительной зарядке.
Кстати, если вы используете керосиновый обогреватель, имейте в виду, что он выделяет пленку или остатки на гипсокартоне, что делает окончательную окраску дома очень трудоемкой работой.

Линии электропередачи проложены либо по воздуху от опоры (реальной), либо под землей.

Строители жилья в штате Вашингтон обнаруживают, что подполье становится все более распространенным явлением. В этом случае экскаватор выкопает траншею, PUD отправит бригаду для подачи электроэнергии в дом, а экскаватор закопает линии и закроет траншею, когда они будут закончены.
Если вы собираетесь использовать подземную энергетику, вот несколько вещей, о которых следует помнить.

• Если вы выкопаете траншею от источника питания до дома, если она простирается на определенное расстояние, за вашу плату может быть установлен дополнительный трансформатор (около 700 долларов США).Это расстояние варьируется в некоторых городах и может достигать 220 футов, прежде чем вам понадобится трансформатор, однако в других юрисдикциях оно может достигать 325 футов. Для получения более точного ответа вам нужно будет уточнить у местного PUD. Трансформатор увеличивает мощность до следующей точки — обычно до вашего измерителя.
• После встречи с PUD вам может потребоваться нанять кого-нибудь для прокладки траншеи от источника питания или «улицы» до той части дома, где будет установлена ​​основание счетчика (обычно в гараж).Возможно, эту траншею нужно осмотреть.
• После проверки прибудет PUD и установит линию.
• Ваш экскаватор или вам сейчас нужно будет закопать линию.
• PUD будет подключаться от источника питания к счетчику.
• True Built Home позаботится обо всем электрическом в доме. Домовладельцы устраивают все, что находится вне дома. (если у вас есть септическая система с помпой, нажмите здесь, чтобы получить информацию о септических системах)

Вашингтонские строители домов обычно выбирают подземные источники энергии по нескольким причинам:

• Воздушное питание требует дополнительного кабелепровода, проложенного через крышу, что увеличивает ваши расходы и выглядит некрасиво.
• Линии электропередачи, идущие к вашему дому через пешеходную дорожку, подъездную дорожку или, возможно, через ваш двор, не очень эстетично. Это может придать вашему дому ощущение «искусственного дома». Подземные линии явно скрыты от глаз.
• Уровень смертности белок и птиц увеличивается из-за случайных ударов электрическим током. Мы в True Built Home питаем слабость к белкам и птицам.

Итак, по вышеуказанным причинам мы поощряем использование подземных источников энергии везде, где это возможно.
