Вытяжка через стену в частном доме, как сделать отверстие в стене
Иногда требуется создать в жилище или загородном доме незамысловатую систему воздухообмена, способную функционировать в обычных условиях. Наиболее простой вариант заключается в том, чтобы осуществлялась вентиляция сквозь стену посредством специальных клапанов, работающих в одном направлении, и наружной трубы. Данный способ допускается применять только для помещений с нормальным режимом эксплуатации.
На фото демонстрируется труба вентиляции в боковой плоскости.
Преимущества и недостатки метода
Чтобы решиться на создание подобной системы воздухообмена, необходимо рассмотреть все плюсы и минусы, тогда выбор будет сделать проще всего. Однако делать выводы следует на основании имеющихся условий, ведь на самом деле это альтернативный вариант обычной сети в более простом исполнении.
Перечисление достоинств
Самое главное преимущество организации такого воздухообмена – это относительно низкая цена. Все необходимые элементы стоят достаточно дешево, благодаря чему можно избежать больших расходов.
Другие положительные качества вентиляции такого типа приводятся ниже:
- Основные элементы системы имеют небольшие размеры, поэтому эстетические характеристики помещений не нарушаются.
- Во время монтажа отпадает необходимость снижать герметичность кровельного покрытия, ведь при установке трубы вырезы в крыше не делаются.
- Возможность выполнить работы по установке своими руками является отличным способом экономии финансовых ресурсов.
- Благодаря отсутствию сложных элементов срок установки сокращается в значительной степени.

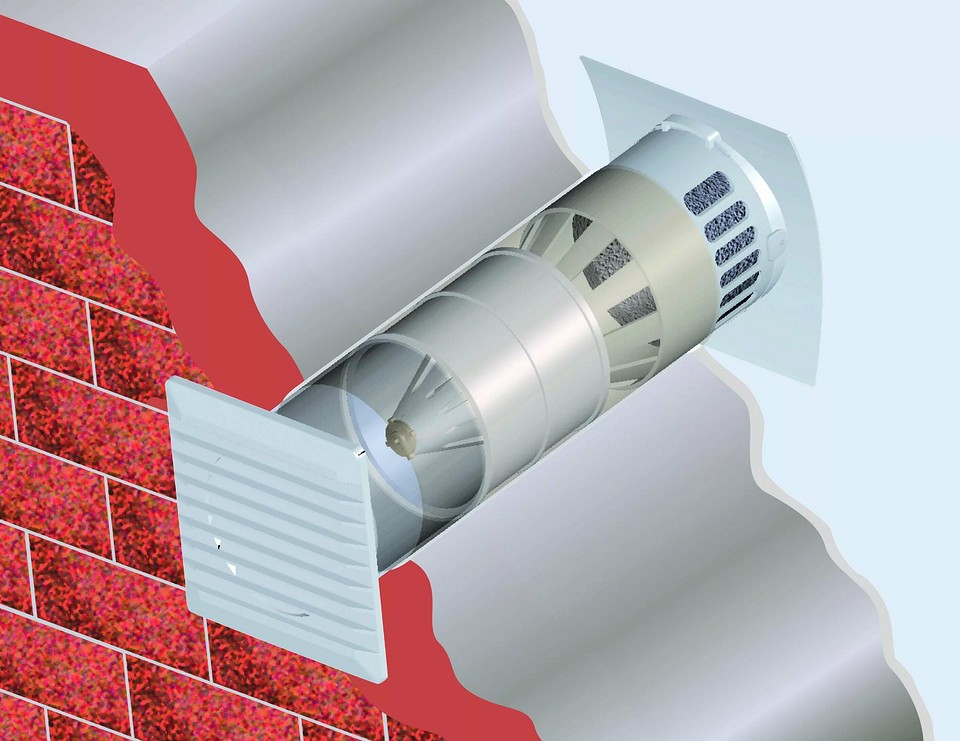

Так смотрится приточный клапан в стене.
Отрицательные моменты
- Зависимость функционирования от погодных условий и других факторов несколько снижает эффективность, но это решается установкой вентилятора.
- Необходимость осуществлять бурение в нескольких местах в какой-то мере усложняет проведение работ.
- При осуществлении некачественного монтажа могут возникнуть проблемы с гидроизоляцией.
Примечание! Когда устраивается вентиляция через стену в частном доме при помощи приточных вентиляционных клапанов и внешней трубы, набор инструментов будет зависеть от того, какой материал использовался для возведения строения.
Особенности монтажа вентиляции в частном доме
- Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
- Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.
На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?
- Принудительная вентиляция – от 3 до 5.
- Естественная вытяжка – до 1.
В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.
Производимые вычисления
Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.
Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.
- Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
- На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.
Вспомогательная таблица для подбора диаметра вытяжной трубы.
Ответ! Для качественного обновления воздуха в представленном объекте понадобится установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр вытяжной трубы.
Приточные приборы
В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.
Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.
О функциональных возможностях
Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.
Это клапан для притока воздуха.
Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.
Подробнее об устройстве изделий
Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.
Ниже предлагается ознакомиться со строением продукции подобного типа.
- Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
- Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
- Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
- Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
- Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
- Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
- Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
- Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.
Показаны основные части изделия.
Внимание! Длина пластиковой гильзы может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе следует округлять толщину стены до этих значений. Лишняя часть просто обрезается.
Проведение работ по установке
Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.
Демонстрируется один из вариантов установки.
После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.
Примерно такое отверстие придется сделать.
В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.
Естественная вентиляция квартиры
Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.
Работает естественная вентиляция квартиры следующим образом:
- приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
- вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.
На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.
Статья по теме: Почему стиральная машина набирает воду и сразу сливает
Для каждой квартиры канал вентиляции свой и каждый канал имеет два «ствола» для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно. Сама вентиляционная шахта проходит через сами квартиры или между квартирами.
К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.
Монтаж вытяжной трубы
Когда устраивается вытяжная вентиляция через стену на улицу, удается сократить трудоемкость работ, так как отпадает необходимость трогать перекрытие и крышу. Кроме того, длина трубы может быть уменьшена за счет отдаления от коньковой части.
Процесс сборки системы представлен ниже.
- На поверхность стены наносится предварительная разметка, чтобы было проще вырезать отверстие. Рекомендуется размещать проем в непосредственной близости к потолку, чтобы максимально улучшить тягу.
- При помощи специального инструмента делается аккуратный вырез. После этого в него вставляется угловой элемент. С внутренней стороны устанавливается обратный клапан для защиты от внешних воздействий.
- С улицы к установленному углу крепится следующий фрагмент – прямая труба. Она фиксируется при помощи специальных хомутов. Сверху инсталлируется дефлектор, предотвращающий попадание осадков внутрь.
Справа представлена схема сборки через стену.
Важно! При сборке вытяжного канала рекомендуется осуществлять герметизацию в местах соединений, в противном случае не удастся добиться максимально эффективного выброса отработанного воздуха.
Вентиляция на кухне в круглом гофрированном воздуховоде
Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.
схема вытяжки на кухне
На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.
Статья по теме: Как выбрать вытяжку для кухни: 11 различных вытяжек на кухне
О внутренней циркуляции
Для прохождения потоков из одной комнаты в другую используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.
Чтобы вставить элемент в дверь или стену, следует сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основной каркас непосредственно в проем. Фиксация осуществляется шурупами, которые закрываются лицевой панелью.
Схема проветривания через дверь.
Как сделать отверстия в стене
Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.
Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:
- заградительные и армирующие решетки в толще стены;
- вентиляционные каналы, если таковые имеются в строении;
- линии электропроводки.
Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.
Дополнительная информация
- Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет существенно снижен.
- Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не следует располагать кабели, газопроводы и другие элементы коммуникационных систем.
- Прохождение потоков должно осуществляться к вытяжке даже при закрытых межкомнатных дверях, причем не во всех случаях нужно устанавливать решетки. Достаточно оставить зазор снизу шириной 1,5-2 см.
- Слишком слабая вентиляция жилого пространства не позволяет добиться высокого уровня экологической безопасности, особенно если в процессе отделки применялись материалы на основе пластиков, формальдегидных смол и так далее.
По этому принципу определяется высота установки вытяжной трубы.
Причины появления конденсата
В физике существует понятие «точка росы». Это участок системы, где всегда наблюдается снижение температуры (например, участок трубы или стены в месте перехода из отапливаемого помещения на холодный чердак).
В этом месте вода переходит из газообразного состояния в жидкое и оседает под своей тяжестью на внутренней поверхности трубы или на стенах. Иными словами, при существенном снижении температуры на одном из участков инженерной системы водяной пар неизбежно конденсируется.
Повышенная влажность воздуха – основная причина возникновения конденсата. Влага проникает в воздуховоды из улицы или помещений разными путями, но конденсат образуется по следующим причинам:
- при нарушении герметичности воздуховодов;
- при недостаточном утеплении инженерных коммуникаций;
- из-за ошибок в утеплении труб;
- при использовании бракованных изоляционных материалов;
- из-за засорения вентиляционных каналов мусором.
Кроме внутренних неисправностей, связанных непосредственно с ошибками в обустройстве вентканалов, повышенная влажность воздуха в помещении может наблюдаться из-за особенностей местности, на которой стоит здание, а также режима эксплуатации жилых и технических помещений.
Рекомендуем ознакомиться: Как самостоятельно соорудить дымоход в бане с выходом через стену?
Например, повышенная влажность грунта, на котором стоит дом, нередко приводит к подтоплению фундамента грунтовыми водами, из-за чего влага поднимается по инженерным системам и проникает в вентиляцию.
Иногда повышенная влажность воздуха наблюдается из-за нарушения правил эксплуатации помещений. Например, сушка постиранного белья в комнате – одна из наиболее частых причин образования конденсата, причем не только в вентиляции, но и на стенах, окнах и других поверхностях.
Важно! Иногда конденсат образуется даже там, где вентиляционная система спроектирована и установлена правильно. Причиной образования капелек воды становится слишком большая разница между температурой внутри и снаружи вентканала. Например, это наблюдается в зимнее время, когда перепад температур составляет более 60 градусов.
Как сделать вытяжку в частном доме своими руками, выход через стену
Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.
Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.
Самая незамысловатая вытяжка, сделанная через стену
Какие бывают вытяжки
Механический приточно-вытяжной клапан
В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:
- Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
- В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
- Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
- Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
- Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.
Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.
Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами.
По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.В котельных и полуподвалах
Вентиляционная система в котельной частного дома
На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле.
При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.
Схемы стеновой вентиляции
Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции
По сути, есть три способа устройства для вытяжной вентиляции:
- С естественной тягой (за счёт перепада температуры и давления).
- С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
- Комбинированный вариант – вытяжка может работать в двух режимах.
Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл — СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.
Расчёт мощности кухонной вытяжки
Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.
Первый вариант: 18,75*12*1,3=292,5 м3/час
Второй вариант: 22,5*12*1,3=351 м3/час
Видео: Принципы расчёта мощности кухонной вытяжки
Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.
Монтажные работы в разных помещениях
Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.
Монтажные работы на кухне
120-миллиметровое отверстие для кухонной вытяжки
Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно.
Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.Фланец для крепления гофра
Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.
Отверстие в стене не всегда бывает напротив патрубка зонта
Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.
Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.
Крепление вытяжного зонта к стене
Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.
Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.
Обратный клапан на вентиляционной решётке
Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное — оно чуть дороже, но служат примерно в два раза дольше).
Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.
Видео: Мастер-класс по монтажу вытяжки на кухне
Вытяжная вентиляция в ванной и туалете
Сверление отверстия и вставка обсадной трубы
По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.
Установка вентилятора в стену
Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.
Заключение
Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.
Вытяжная вентиляция через стену на улицу
Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.
Схема вытяжной вентиляции через стену с выходом на улицуВентиляция в частном доме
При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.
Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.
Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:
- определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
- рассчитываются размеры необходимого воздуховода;
- далее выбирается оптимально подходящая схема вентиляции в несущей стене;
- готовится план для устройства воздушных каналов;
- определяется место монтажа вентиляции;
- монтируются устройства, обеспечивающие приток и вывод воздуха;
- строится система воздухоотведения.
Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.
Системы вентиляционных конструкций бывают трех видов:
- естественное вентилирование;
- принудительная с помощью вентиляторов;
- смешанная система.
Устраивается принудительная система несколькими способами:
- с помощью вентилятора через окно;
- продухов и выводящих каналов;
- вытяжного отверстия в стене.
Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.
Естественная система вентиляции
Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.
Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.
Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.
Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.
Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.
Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Вентиляционная конструкция в туалете
В частных постройках устанавливают туалеты необязательно внутри помещения.
Туалет внутри здания
Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».
Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:
- воздуховоды;
- приточные каналы;
- вентиляторы в отверстии для вытяжки.
Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.
Уличный туалет
Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.
Но возможен и вариант организации вентиляционной конструкции.
Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.
Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.
В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.
В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.
Навигация по записям
как установить вытяжной клапан —
как сделать и что для этого нужно
Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Популярные устройства для горизонтальной системы вентиляции
Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.
- Приточные щели в пластиковых окнах.
- Воздушные клапаны.
- Вентиляторы разных конструкций.
С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.
Приточные клапаны
Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:
- не нарушает дизайн комнаты и конструкцию окна;
- его можно установить в любое время, даже после проведенного ремонта;
- установить можно самому, не вызывая мастеров;
- месторасположение – в любом месте;
- возможность регулировать приток воздуха с улицы.
При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.
Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.
Вытяжной вентилятор
Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.
Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.
Рекомендации специалистов
- Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
- Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
- Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
- Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
- Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.
Как правильно сделать вытяжку в частном доме с выходом в стену
В большинстве случаев проблема качественного воздухообмена в частном доме возникает по причине отсутствия системы естественной вентиляции, опрометчиво не предусмотренной владельцем на этапе проектирования и строительства. Исправляют ошибку с помощью принудительной циркуляции воздуха. Один из способов ее обеспечения – вытяжная вентиляция в частном доме с выходом в стену. Подробная инструкция поможет выполнить работу самостоятельно.
Содержание статьи
Справится ли такая конструкция с требованиями к минимально необходимому воздухообороту?
Через отверстие в стене можно сделать вентиляцию трех видов:
- естественную;
- принудительную;
- комбинированную.
Каждая из них может быть эффективной или неэффективной в зависимости от того, насколько тщательно будут соблюдены правила ее устройства. Местоположение вентиляционного канала (в стене, в нижнем или верхнем перекрытии) не имеет значения.
Но наиболее высокая вероятность получения качественного воздухообмена через отверстие в стене – применение специальных вытяжных клапанов. Если правильно выбрать и установить такой прибор, вытяжка в частном доме через стену обеспечит стабильный приток свежего воздуха.
Виды вытяжных клапанов
Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.
- Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
- Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
- Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
- Фильтра.
- Панели с декоративной крышкой.
Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.
Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.
В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.
Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.
Устройство и принцип работы вытяжки через стену в частном доме
Климатологами давно доказано, что при герметично закрытых окнах и дверях, в помещении за 10 часов пребывания 1-2 людей уровень углекислого газа достигает 2000 промилле. Для комфортного самочувствия человека допустимо не более 700 промилле. В большинстве случаев недомогание и чувство усталости после пробуждения вызваны недостаточным количеством кислорода в воздухе.
Приточная вентиляция призвана устранить все, связанные с этим, проблемы. Принцип ее работы заключается в выводе воздуха из помещения и обеспечении притока с улицы. Естественная тяга возникает в случае разницы температур и давления по обе стороны стены. Этих условий не всегда достаточно для эффективного воздухообмена. Поэтому любую приточку можно оборудовать вентилятором соответствующего сечения. Устанавливают клапаны в любом помещении: в зале, на кухне, в санузле, в ванной.
Расчет необходимой мощности и размеров вентиляции
Профессиональный расчет мощности приборов для естественной или принудительной вентиляции сложен и долог, требует специальных знаний. Для монтажа бытовой системы используют упрощенную схему, при которой необходимо выяснить всего 2 показателя.
- Диаметр воздуховода. Для жилых помещений вполне достаточно выбрать любое из трех сечений: 100 (для вентиляторов малой мощности), 125 (для приборов средней мощности) и 150 мм (для быстрого принудительного проветривания).
- Производительность вентилятора. Согласно СНиП, полная замена воздуха в жилых помещениях должна происходить не реже 3-х раз в час. Для того чтобы выяснить требуемую производительность прибора, объем помещения (следовательно, и воздуха в нем) умножают на 3.
На эффективность проветривания влияет форма канала. Он должен быть прямой и сквозной. Отверстие, проходящее под углом и наклоном, отберет не менее 7% мощности вентилятора.
Конфигурация установки приточных стеновых каналов всего одна: сквозное отверстие в стене, в которое установлено приточно-вытяжное устройство. Стоимость такой вентиляции напрямую зависит от цены стеновой приточки. Если ее монтаж будет выполнять специалист, понадобится оплатить его услуги. Но в большинстве случаев владельцы домов самостоятельно монтируют вытяжку в стену.
Все производители приточек сопровождают свою продукцию подробной инструкцией по ее установке. Основную сложность вызовет формирование отверстия в стене.
Установка вытяжной вентиляции в стену
Для того чтобы правильно установить стеновый приточный клапан, необходимо подготовить инструменты для сверления стены. Потребуются дрель, бур или специальная насадка – коронка большого диаметра. Прежде чем приступить к работе, убеждаются в том, что в выбранном месте нет электропроводки. Отверстие должно быть горизонтальным, с ровными стенками. Когда работа по его формированию будет закончена, приступают к монтажу приточки.
- Шаг 1. Вставляют в отверстие воздуховод, фиксируют его с помощью распорок так, чтобы он принял горизонтальное положение.
- Шаг 2. Заполняют щели между воздуховодом и стенками отверстия монтажной пеной. Вместо нее можно использовать волокнистый утеплитель. Но в этом случае потребуется прочно закрепить трубу.
- Шаг 3. Со стороны улицы на выход воздуховода устанавливают защитную решетку. Если в комплектацию приточки входят фильтр и/или шумопоглотитель, устанавливают их.
- Шаг 4. На патрубок вентилятора надевают уплотнительную резинку и вставляют прибор в трубу. Подключают к электросети.
- Шаг 5. Со стороны помещения монтируют оголовок с декоративной панелью.
Таким образом, становится понятным, что монтаж стеновой приточки в частном доме – дело несложное. Но оно требует внимательного выполнения расчетов и правильного выбора прибора.
ventsyst
Как правильно сделать вытяжку в частном доме с выходом в стену
Напоследок о важности полноценного притока
В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:
- воздух помещений влажный, тяжелый;
- жильцам душно, часто открываются окна с целью проветривания;
- из кухни и санузла медленно удаляются неприятные запахи;
- газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.
Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.
Watch this video on YouTubeКлапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Приточные устройства вентиляции в стенах
устройство приточного клапана
Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.
Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:
- прямоугольной;
- овальной;
- круглой.
Места монтажа вентиляции в стене:
- между подоконником и батареей;
- в створке пластикового окна;
- возле окна, как можно ближе к потолку.
Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.
Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.
Монтаж приточного клапана
Монтаж вентиляции в стену не сложен, но требует аккуратности:
- На стене карандашом обозначьте место размещения клапана;
- Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
- В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
- Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
- На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.
В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.
Естественная система вентиляции
Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.
Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.
Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.
Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.
Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.
Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.
Популярные устройства для горизонтальной системы вентиляции
Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.
- Приточные щели в пластиковых окнах.
- Воздушные клапаны.
- Вентиляторы разных конструкций.
С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.
Приточные клапаны
Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:
- не нарушает дизайн комнаты и конструкцию окна;
- его можно установить в любое время, даже после проведенного ремонта;
- установить можно самому, не вызывая мастеров;
- месторасположение – в любом месте;
- возможность регулировать приток воздуха с улицы.
При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.
Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.
Вытяжной вентилятор
Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.
Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.
Как располагать устройства приточной вентиляции на стене
Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.
Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.
Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.
Обоснованный выбор подходящего варианта
Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.
Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапанаСамый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.
Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна
Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц
В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Проветриватели, бризеры — приточные клапаны с принудительным побуждением
Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.
Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.
Помещения в доме можно оснастить устройствами местной принудительной приточной вентиляции — проветривателями или бризерами.Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.
В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.
Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.
Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.
Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.
Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.
Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.
Преимущества и недостатки проветривателя, бризера
По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:
- приток в дом достаточно большого количества воздуха при любых климатических условиях;
- возможность автоматической и ручной регулировки производительности в широком диапазоне;
- глубокую очистку воздуха от механических частиц и некоторых вредных газов;
- подогрев подаваемого в дом воздуха.
Из недостатков установки в доме проветривателя или бризера необходимо отметить:
- довольно высокую стоимость монтажа и эксплуатации аппаратов;
- необходимость регулярного обслуживания — замены фильтров;
- расход электроэнергии — особенно большой в режиме подогрева воздуха;
- постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.
Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.
Конструкция стенового устройства
Обычный вытяжной клапан состоит из трех основных частей:
- фланца;
- заслонки;
- декоративной решетки.
Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.
Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.
Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.
Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.
особенности и как правильно сделать
В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. Главная задача этого отверстия – обеспечить приток свежего воздуха с улицы.
Алмазное сверление
Содержание статьи
Вытяжная и приточная вентиляция
Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах – залах и спальнях, но также и в подсобных помещениях – санузлах и кухнях.
В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.
Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.
Вытяжная-приточная вентиляция
Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.
Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.
К чему приводит плохо работающая вентиляция в квартире
С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.
Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.
Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:
- Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
- Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
- Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.
Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.
Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.
Варианты организации приточной вентиляции
Увеличить приток воздуха в квартиру можно естественным или принудительным способом.
Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:
- Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
- Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.
Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.
Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта – наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:
Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.
Особенности сооружения вытяжной и приточной вентиляции в стене
При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:
- В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
- На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.
- На кухнях с электрическими варочными плитами норма воздухообмена – 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
- Для ванных комнат норматив воздухообмена – 25 м3, для туалетов – 50 кубометров.
Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.
Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.
Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных – в тех помещениях, где жильцы проводят больше всего времени.
Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.
Как сделать сквозное отверстие в стене
Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.
Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.
Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.
Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.
Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.
С помощью ударного приспособления:
Сухое сверление:
Специальное приспособление для сверление:
Рассверливание нескольких отверстий по кругу:
Вентиляция через стену частного дома и квартиры с выходом на улицу
Содержание статьи:
Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.
Схемы вентиляции через стену
бесканальная система вентиляции через стену
В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:
- с естественной тягой;
- с механическим оттоком;
- комбинированной.
Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.
Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.
Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.
Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.
Механическая или естественная?
аккуратные вентиляционные решетки совсем не нарушают вид фасада
Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.
Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.
Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.
Приточные устройства вентиляции в стенах
устройство приточного клапана
Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.
Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:
- прямоугольной;
- овальной;
- круглой.
Места монтажа вентиляции в стене:
- между подоконником и батареей;
- в створке пластикового окна;
- возле окна, как можно ближе к потолку.
Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.
Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.
Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.
Монтаж приточного клапана
Монтаж вентиляции в стену не сложен, но требует аккуратности:
- На стене карандашом обозначьте место размещения клапана;
- Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
- В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
- Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
- На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.
В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.
Вытяжные устройства в стенах домов
конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи
В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.
Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.
Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:
М = О х В,
где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.
Нормы воздухообмена:
- для кухни 15 крат;
- для туалета 8 крат;
- для ванной или душевой комнаты до 20 крат.
Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.
первые этапы работы
Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.
- В готовое отверстие вставляется муфта, которая прилагается в комплекте.
- Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
- Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.
и вот вентилятор установлен
- Со стороны улицы щели между трубой и стеной тщательно запениваются.
- Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
- После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.
Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.
Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:
отвод вытяжки на кухне через стену на улицу
Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.
В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.
Законно ли бурение сквозного отверстия на кухне?
Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.
Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».
Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.
Можно ли вывести вытяжку в это отверстие?
По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.
На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы? Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.
Конструкция вытяжного канала в стене
Организация вентиляции в доме своими руками
Сделать проживание в своем жилище максимально удобным – естественное желание каждого из нас. Вентиляция частного дома – одна из составляющих комфорта. А если учесть, что приток свежего воздуха – это не только здоровье всех членов семьи, но и сохранность имущества (снижается риск появления конденсата, грибка, плесени), то данный вопрос второстепенным назвать никак нельзя. О том, каким образом самостоятельно устроить в частном доме эффективную вентиляцию, в том числе и с выходом в стену – тема этой статьи.
Начать следует с ответов на некоторые вопросы. Возможно, отдельные из них покажутся кому-то слишком примитивными или даже бессмысленными, но если уж и разбираться с порядком организации вентиляции в частном доме, то досконально, с азов.
Наиболее распространенные ошибки при монтаже системы (и как результат, ее низкая эффективность) как раз и вызваны тем, что в «общем» предмет разговора знают все, а хотя бы «полупрофессионально» разбираются в теме немногие.
Что такое вентиляция? Это переток воздушных масс из одной зоны частного дома в другую.
Следовательно:
- должна быть точка забора воздуха извне (с улицы) и вторая – для его выхода наружу;
- движение воздушного потока должно быть организовано так, чтобы он проходил через все помещения, то есть процесс воздухообмена охватывал все без исключения комнаты. Для больших строений (промышленного и иного назначения) возможен монтаж нескольких независимых систем – по секторам, этажам и так далее. Применительно же к частному дому одной, общей (при правильно подобранной схеме) вполне достаточно.
Какой тип вентиляции для частного дома предпочтительнее? Это можно понять, если учесть, что скорость перемещения воздушных масс напрямую влияет на комфорт. Ведь мало кому из нас нравится постоянно ощущать присутствие сквозняка.
- Принудительная вентиляция. Объемная скорость воздушного потока при включенной вытяжке – от 3 до 5,5 м³/час.
- Естественная. Тот же параметр находится на уровне 0,7 – 0,9.
Вывод – для частного дома наиболее приемлема вентиляция естественная. Именно она обеспечивает должный комфорт.
Перед собственниками деревянных домов вопрос вентиляции, как правило, не стоит. Стены бревенчатых, брусовых домов по определению «дышат». Следовательно, регулярного проветривания вполне достаточно, чтобы освежить воздух в помещениях. А вот владельцам домов из ячеистых бетонов или кирпича нужно подумать над тем, как ее и по какой схеме организовать своими руками. Тем более, то и отделочные материалы используются в основном с низкой (если не с нулевой) паропроницаемостью. К примеру, пеноплекс в качестве утеплителя.
Что определяется при составлении схемы вентиляции в частном доме?
- Места установки приспособлений (и удобство монтажа своими руками) для забора свежего воздуха и отвода потока наружу.
- Расположение, конфигурация воздуховодов.
- Сечение каналов (рассчитывается в зависимости от требуемого воздухообмена). Их параметры можно уточнить по специальным таблицам, так как они «привязаны» главным образом к габаритам конкретного помещения.
Есть определенная взаимосвязь между скоростью потока и сечением воздуховода (его пропускной способностью). Следовательно, чем меньше профиль, тем выше должна быть скорость. Поэтому для некоторых помещений установка принудительной вытяжки просто необходима, так как монтаж больших коробов с эстетической точки зрения имеет определенные ограничения.
Правильная организация вентиляции в частном доме подразумевает перемещение воздушных масс в направлении самых задымленных (загрязненных) помещений – сан/узлов и кухонь. Именно в них своими руками и обустраиваются вытяжки.
Тип оконных блоков
Если они из пластика, то герметичность проемов полная. Деревянные рамы имеют небольшие щели, зазоры и тому подобное, поэтому в некоторых случаях этого достаточно, чтобы не заниматься обустройством специальных зон (установкой приспособлений для забора свежего воздуха). Но если оконные конструкции в частном доме из ПВХ, то это придется делать своими руками.
Схема вентиляции своими руками
Рекомендовать какую-то единственно правильную схему невозможно. Все частные дома возводятся по различным проектам, имеют разную этажность и другие особенности. Поэтому приведенные схемы – всего лишь пример. Ставить ли дополнительно вентиляторы на вытяжку и приток – решается индивидуально для каждого дома (помещения). Единственное, что следует отметить – любая схема составляется под конкретный проект, и лучший ее вариант – комбинированная. То есть разумное сочетание принудительных и естественных притоков и отводов воздушных масс, в зависимости от габаритов и специфики отдельно взятой комнаты.
Способы повышения эффективности вентиляции в частном доме
Приточные клапана
Оконные. Установить их своими руками на уже установленные окна не получится. Но если блоки ПВХ только заказываются, то необходимо заранее оговорить изготовление окон именно с такими клапанами.
Стеновые. Другое название – клапана инфильтрации. Их монтируют в тех случаях, когда замена оконных блоков на новые, с регулируемыми вент/щелями, нецелесообразна. По сути, данное приспособление – патрубок с круглым сечением. Для его установки своими руками придется «проходить» стену насквозь. С обеих сторон клапана – решетки, причем внутренняя – регулируемая. Это дает возможность управлять воздушным потоком и выбирать наиболее приемлемый режим вентиляции. Установка приточного клапана подробно описана здесь.
Рекомендации
Такие устройства целесообразно монтировать в районе оконных проемов или непосредственно за радиаторами, причем во всех комнатах. Наружный воздух и нагреваться станет быстрее (от батарей), и шторами инфильтраторы прикрыть несложно, чтобы не бросались в глаза.
Клапана в основном обеспечивают приток (м³/час) воздуха в объемах 50 и 100. Возможно, в большом помещении придется ставить не 1, а минимум 2 устройства.
Двери
Вариант 1 – при креплении полотен к дверному блоку необходимо обеспечить в нижней части небольшой зазор (порядка 15 – 20 мм). Если все делается своими руками, то такая установка – не проблема.
Вариант 2 – приобретая дверь, необходимо обратить внимание на конструктивные особенности полотна. Есть модели, в нижней части которых уже имеются так называемые «переточные решетки».
Если в частном доме установлены двери другой модели, то при желании их можно переделать, приобретя решетки отдельно. Другой вопрос – насколько целесообразно заниматься такой модернизацией новых дверей?
Особенности различных видов проветривания комнат в частном доме
Форточка
- Для качественного воздухообмена понадобится (в зависимости от размеров помещения) от 30 минут до часа.
- При низкой температуре на улице на окнах, откосах, подоконниках велика вероятность появления конденсата.
- Чем дольше открыта форточка, тем значительнее теплопотери.
Окно
Подразумевается, что створка распахивается полностью.
- Достаточно от 5 до 10 мин.
- Образование конденсата, охлаждение воздуха в помещении исключено.
Полное проветривание
Открываются все окна и двери. Рекомендуется лишь в отдельных случаях, с соблюдением мер предосторожности (особенно в отношении детей), причем в течение нескольких минут (не более 3 – 4).
Если простейшая система вентиляции не обеспечивает должного комфорта в частном доме, то следует изучить другие варианты.
Например, схема вентиляции с рекуперацией.
Нелишне разобраться и с типами, разновидностями вентиляторов, шумоглушителей, моделями кухонных вытяжек и другими устройствами, которые могут быть установлены. Но это уже отдельные, и довольно объемные темы, поэтому автор считает возможным ограничиться приведенной информацией.
Ее вполне достаточно, чтобы понять и принцип функционирования вентиляции в частном доме, и возможные схемы ее организации своими руками.
Как создать вентиляцию без окна | Руководства по дому
Джанет Бил Обновлено 27 декабря 2018 г.
Комната без окон может служить многим целям. Часто создаваемое в ранее неиспользуемом пространстве, оно может стать ценным и столь необходимым домашним офисом, швейной комнатой, мастерской, прачечной или ванной комнатой. Соображения, касающиеся здоровья и безопасности, требуют наличия определенного типа вентиляции, и многие строительные нормы и правила предъявляют очень конкретные требования. Несколько простых стратегий и инноваций в вентиляционном оборудовании позволят неиспользуемому пространству стать функциональной зоной в вашем доме.
Немеханическая вентиляция
Оставление двери за пределами комнаты без окон — очевидный способ улучшить вентиляцию, но не всегда идеальный. Вы можете не допускать попадания пыли, детей или домашних животных рядом с хрупким или ценным оборудованием, или же вы можете не допускать шума машин в помещении. Рассмотрите возможность использования пассивных вентиляционных отверстий, чтобы воздух мог проходить из одной комнаты в другую. Регистры и решетки, используемые для систем отопления и кондиционирования, также могут быть установлены в стенах, потолках и полах для увеличения циркуляции воздуха.Например, в некоторых старых домах в комнатах второго этажа можно найти бесканальные регистры, предназначенные для отвода тепла с первого этажа. Если ваша главная забота — конфиденциальность, подумайте об установке решетчатой двери для улучшения циркуляции воздуха.
Переносные и потолочные вентиляторы
Переносной вентилятор может значительно улучшить циркуляцию воздуха, особенно в небольшой комнате. Однако, если он направлен в комнату, он может создавать нежелательные сквозняки. Устанавливается так, чтобы он был обращен в сторону от пассажиров и к открытой двери.Это может вызвать меньшее охлаждение, но эффективно удалит застоявшийся воздух. Некоторые потолочные вентиляторы могут работать в обратном направлении, при необходимости отводя горячий воздух от людей, находящихся в помещении, а затем направляя горячий воздух с потолка для обогрева помещения в холодные месяцы.
Пассивная вентиляция снаружи
Многие строительные нормы и правила требуют, чтобы сушилки для одежды выходили наружу, а не через ползунки. Для машин, расположенных на внутренней стене, гибкая вентиляционная трубка может быть самым простым способом добраться до внешней стены.В ответ на тепло, выделяемое электронными устройствами, особенно компьютерами, теперь можно найти кондиционеры без окон с гибкой вентиляцией, которые можно пропускать через стену или окно в соседней комнате.
Механическая вентиляция снаружи
Чтобы уменьшить плесень, грибок и другие повреждения, связанные с влажностью, лучше всего установить вытяжной вентилятор через внешнюю стену в ванной без окон. Подобную вентиляцию кухни можно выполнить с помощью настенных вентиляторов или вытяжных вентиляторов с капюшоном, которые устанавливаются непосредственно над плитой.
Проблемы с комнатами без окон
Согласно Альянсу за здоровое жилье, несколько международно признанных строительных норм и правил устанавливают очень специфические требования к вентиляции жилых комнат, таких как гостиные и спальни. Местные строительные нормы и правила добавляют дополнительные ограничения во многих сообществах. Несоблюдение правил может повлиять как на вашу безопасность, так и на вашу способность продавать свою собственность. Прежде чем выделять пространство без окон для определенной цели, ознакомьтесь с местными нормативами.
.Проблемы с влажностью — О доме
Вентиляция чердака
Насколько важна вентиляция чердака?
Наиболее частым оправданием вентиляции чердаков является предотвращение образования льда в зимний период. В обзоре исследования, опубликованном в ASHRAE Transactions, 1999, 11-4, Антоном Тен Вольде и Уильямом Роузом сделан вывод о том, что хотя вентиляция играет определенную роль в поддержании сухости чердаков, регулирование влажности в помещении гораздо важнее. Еще одно оправдание вентиляции чердаков — охлаждение чердаков и предотвращение образования ледяных плотин.Согласно Тен Уолде и Роуз, похоже, что вентиляция мало влияет на формирование ледяных плотин, если только большое количество тепла не выходит на чердак снизу. Хорошая изоляция намного эффективнее сохраняет чердак в прохладе. Третья причина использования вентиляции — продлить срок службы черепицы за счет охлаждения крыш в теплую погоду. В действительности температура обшивки непосредственно под черепицей была всего на 10 градусов по Фаренгейту ниже для вентилируемых чердаков, чем для невентилируемых чердаков.Солнечный свет и ветер были основными предикторами температуры черепицы.
Кафедральный потолок с затхлым запахом
Что можно сделать с потолком собора, на котором видны пятна от воды и который имеет затхлый запах?
Сначала проверьте, не образуется ли конденсат на потолке или проблема в полостях крыши. Конденсат на потолке говорит о сочетании повышенной влажности и прохладного потолка. Снижение влажности в доме или повышение теплоизоляции кровельной системы — это способы решить эту проблему.
Более вероятно, что проблема в полостях над потолком. Над изоляцией потолка должно быть воздушное пространство, чтобы воздух мог циркулировать над изоляцией и уносить влагу, выходящую через потолок из дома. Теоретически воздух всасывается через вентиляционные отверстия в потолке и вытягивается по поверхности утеплителя к коньку дома, где он истощается. На самом деле изоляция часто заполняет все пространство и ограничивает поток воздуха из потолка.Это означает, что влага, выходящая через потолок, не удаляется. Коньковая вентиляция может даже втягивать дополнительный воздух из дома. Вы можете удалить часть потолка, чтобы определить, не заблокирован ли воздушный поток. Для устранения проблемы требуется полностью переделать крышу изнутри или снаружи, чтобы обеспечить каналы для поддержания воздушного потока. В краткосрочной перспективе снижение относительной влажности в доме примерно до 30 процентов, тщательная герметизация всех проемов в полостях крыши и нанесение пароизоляционной краски могут уменьшить проблему.
Проблемы с конденсацией в новой печи
Почему в доме возникают проблемы с конденсацией после установки новой печи?
Проблема с влажностью не означает, что ваша печь неисправна. Старая печь забирала воздух изнутри дома, чтобы поддерживать горение. Во время работы он также направил поток воздуха в дымоход и из дома. Таким образом, помимо обеспечения тепла, он также обеспечивал вентиляцию дома. В вашей новой печи такой вентиляции нет.Похоже, вам нужно найти способ заменить потерянную систему вентиляции. Вы можете сделать это, включив кухонную вытяжку или вытяжной вентилятор в ванной на несколько часов каждый день, пока проблема конденсации не исчезнет. Откройте окно на другом конце дома на дюйм или около того, чтобы обеспечить подачу воздуха. Добавление большего количества свежего воздуха более эффективно, чем осушитель. Осушитель обычно снижает влажность примерно до 50%. Проблемы с конденсацией зимой обычно требуют поддержания уровня влажности ниже 40%.Подача контролируемого количества свежего воздуха в ваш дом также должна быть дешевле, чем использование осушителя.
Конденсация в Windows
Как уменьшить конденсацию на внутренней стороне окон, когда на улице холодно?
Конденсат и лед образуются на окнах, потому что поверхность окна находится ниже точки росы для воздуха возле окна. Чтобы избежать образования конденсата, необходимо либо повысить температуру поверхности окна, либо снизить относительную влажность в помещении.Если конденсат находится на стекле с двойным остеклением, а температура на улице выше нуля, проблема, вероятно, связана с высокой относительной влажностью в помещении. Лучший способ справиться с конденсацией на высококачественных окнах с двойным остеклением — снизить относительную влажность в помещении до уровня не более 40 процентов. Некоторые условия могут усугубить проблемы с конденсацией. Закрытие занавесок приводит к понижению температуры стекла и температуры воздуха между занавеской и стеклом, что повышает вероятность образования конденсата.Если значение термостата существенно снижается ночью, это вызовет повышение относительной влажности и может увеличить конденсацию. Этот конденсат должен исчезнуть при повышении температуры утром.
Осушители
Осушители воздуха — хороший способ избавиться от сырости в подвалах летом?
Ощущение сырости, вероятно, вызвано высокой влажностью в относительно прохладном подвальном воздухе. Обычные осушители предназначены для работы при температуре 65 градусов и выше и понижают уровень влажности только до 50%, что означает, что они подходят для летних подвальных условий.Когда температура падает намного ниже 65 градусов, змеевики замерзают и агрегаты перестают работать. Осушители оцениваются по количеству пинт воды, которые они собирают в день. Маленькие удаляют до 25 пинт в день, а большие — от 40 до 50 пинт в день. Ассоциация производителей бытовой техники предоставляет рекомендации по выбору размеров осушителей. Он рекомендует, чтобы при умеренно влажных условиях (затхлый запах все лето и сырые пятна на стенах) в подвале площадью менее 1500 квадратных метров осушитель производил 25 пинт в день.Отчет потребителей (июнь 1995 г.), с другой стороны, сообщает, что более крупные модели могут быть более рентабельными.
Вентилятор с вентиляцией на чердаке
Можно ли, чтобы вентилятор для ванной выходил на чердак, а не снаружи?
Строительный кодекс штата Висконсин, устанавливающий требования к новому строительству, теперь требует, чтобы все вытяжные системы выходили за пределы дома. Причина в том, что зимой такие вентиляторы, как тот, что установлен в вашей ванной комнате, будут направлять насыщенный влагой воздух на чердак прямо на холодные доски крыши.Маловероятно, что в этих условиях обычная вентиляция чердака могла эффективно удалить этот влажный воздух до того, как на настиле крыши образовался лед.
Вентиляторы с рекуперацией тепла
Как определить, подходит ли нам вентилятор с рекуперацией тепла (HRV)?
Первый вопрос, нужна ли вам вентиляция всего дома. Во многих старых домах достаточно естественной вентиляции без дополнительной системы вентиляции. В других случаях будет достаточно работы существующих вытяжных вентиляторов.Однако для новых плотно построенных домов может потребоваться целая система домов. Что касается холодного климата, анализ, проведенный учеными из лаборатории Лоуренса Беркли в Калифорнии (LBL), показал, что сбалансированная система вентиляции, в которой есть вентиляторы для подачи воздуха, а также для отвода застоявшегося воздуха, является наиболее рентабельной. Фактически, они рекомендуют систему вентиляции с рекуперацией тепла, которая отбирает часть тепла из отработанного воздуха. Если вы не уверены, достаточно ли герметичен ваш дом, чтобы оправдать затраты на установку HRV, подумайте о том, чтобы провести энергетическую оценку вашей выполненной работы. Убедитесь, что оценка включает тест на утечку воздуха. В Висконсине вы можете узнать об энергетической оценке, связавшись с программой Focus on Energy. См. Ссылки ниже.
Ссылки по теме:
Влага, капающая с осветительных приборов
Почему влага капает из встраиваемых светильников?
Есть большая вероятность, что это конденсат. Новые встраиваемые светильники имеют корпус, который защищает изоляцию от горячих поверхностей светильника.Уплотнение между внутренним приспособлением и корпусом или приспособлением и потолком может быть негерметичным. Теплый влажный воздух из птичника может попасть внутрь и конденсироваться на его холодной поверхности, а затем капать обратно в птичник. Решение состоит в том, чтобы либо купить новый прибор, который должен быть герметичным, либо попытаться сделать ваш текущий прибор герметичным, чтобы закрыть отверстия. Светильник также следует установить на теплой стороне утеплителя чердака. Это должно быть сделано таким образом, чтобы избежать опасности возгорания.
Затхлый запах в подвале
Как лучше всего избавиться от затхлого запаха в подвале?
Пахнущие плесенью подвалы — обычная летняя проблема. Затхлый запах вызван сыростью. Иногда сырость возникает из-за летних дождей, из-за которых ливневая вода попадает в подвал. Иногда он входит не в виде жидкой воды, а в виде водяного пара, проходящего через стену подвала из насыщенного грунта с внешней стороны стены. Чаще всего это происходит от конденсата на прохладных поверхностях в подвале.Поскольку стены подвала находятся в контакте с почвой, а температура почвы на несколько футов ниже поверхности остается постоянной, равной 60 градусам или меньше, стены и полы подвала имеют тенденцию оставаться прохладными. Стены в новых подвалах утеплены, а полы — нет. Многие считают, что открытие окон и пропускание большего количества теплого воздуха в подвал согревают воздух и уменьшают относительную влажность и, следовательно, проблему конденсации. К сожалению, трудно обеспечить достаточно теплым воздухом для повышения температуры поверхности неизолированных стен и полов подвала. Добавленный воздух фактически обеспечивает повышенный приток влаги, что ухудшает конденсацию. Если проблема влажности возникает в первую очередь из-за конденсации, лучшим решением будет закрыть подвал настолько, насколько это возможно, чтобы минимизировать количество поступающего в него теплого влажного воздуха, и использовать осушитель для снижения уровня влажности подвального воздуха.
Установка пароизоляции
Вы устанавливаете пароизоляцию между кровлей и изоляцией и / или между изоляцией и гипсокартоном?
Пароизоляция всегда идет на теплую сторону утеплителя, которая в холодном климате находится между гипсокартоном и утеплителем.Швы между листами пароизоляции должны быть герметизированы (обычно заклеены изолентой), а любые отверстия для электрических приспособлений также должны быть заделаны. По возможности проводку и электрооборудование следует устанавливать со стороны помещения от пароизоляции. Пароизоляция не нужна и не желательна между изоляцией и воздушным пространством над ней. Одна из функций воздушного пространства состоит в том, чтобы позволить уносить любую влагу, которая мигрирует через изоляцию.
Куда идет пароизоляция при отделке стены подвала?
Пароизоляция предназначена для предотвращения проникновения водяного пара в доме через гипсокартон в полость стены и конденсации на внутренней стороне обшивки.Пароизоляция всегда идет на теплую сторону стены. В данном случае это внутренняя часть новой каркасной стены. Добавленная вами каркасная стена сделает фундаментную стену более холодной, и, следовательно, на ней с большей вероятностью будет образовываться конденсат, если пар попадет в полости стены. Конденсация снизит эффективность изоляции и может вызвать рост и гниение грибков. Пароизоляция не обязательно устраняет основной источник попадания водяного пара в полости стен, а именно утечку воздуха. Обязательно тщательно заделайте все проемы в стене.По возможности избегайте электрических розеток и выключателей на внешних стенах.
Предотвращение сухой гнили
Что можно сделать с очевидным повреждением сухой гнилью балок и балок подвала?
Сухая гниль — это термин, обозначающий гниение, которое происходит, когда механизмы гниения отсутствуют. Он все еще гниет и требует увлажнения. По словам ученых из Лаборатории лесных продуктов в Мэдисоне, древесина Висконсина должна иметь как минимум 25-процентное содержание влаги для возникновения гниения.Вы должны найти способ уменьшить влажность, чтобы остановить гниение. В подвале это означает устранение утечек и, возможно, включение осушителя.
Вы должны проверить лучи, чтобы увидеть, насколько далеко зашло распад, прощупывая их ледорубом или отверткой. Если инструмент проникает, обратитесь к инженеру или жилищному инспектору, чтобы определить, что нужно делать.
Рекомендуемая относительная влажность
Какая идеальная относительная влажность для дома зимой?
Идеал — это компромисс между тем, что хорошо для дома, и тем, что удобно для вас. При слишком низкой влажности кожа будет сухой, и вы заметите статическое электричество. Слишком много, и на окнах будет конденсат. Чтобы уравновесить эти крайние значения, рекомендуется относительная влажность около 35%. Если у вас есть постоянный конденсат на открытых окнах с двойным остеклением, когда наружная температура выше нуля, ваша относительная влажность, вероятно, намного выше 35%.
Снижение уровня влажности зимой
Как снизить уровень влажности зимой?
Зимой вы можете эффективно удалить влагу, запустив вытяжной вентилятор и открыв окно на противоположной стороне дома.Если вы используете вытяжку, убедитесь, что она не просто рециркулирует воздух, а выводит воздух наружу. Холодный наружный воздух будет действовать как губка, согревая и проходя через дом. Стоимость с точки зрения потери тепла составит всего несколько центов в день, если вы запустите вентилятор на несколько часов, а это, вероятно, все, что вам нужно. При первом проветривании может потребоваться некоторое время, чтобы снизить уровень влажности, потому что вполне вероятно, что в стенах и мебели скапливается много влаги. Это означает, что вам нужно просушить стены и мебель, прежде чем вы сможете высушить воздух.
Удаление грибов
Что делать, если на полу у основания туалета начинают расти грибы?
Грибы — это плоды древесного грибка. Когда грибок плодоносит, это хорошо приживается. Скорее всего, деревянный пол вокруг туалета ветшает. Этому могут помочь протечки в герметике вашей ванны. Вы можете удалить видимый грибок, вымыв поверхности ванных комнат сильным моющим средством, а затем смыв остатки.Затем вы можете обработать эту область водой с отбеливателем, чтобы замедлить рост грибка. К сожалению, обработка поверхности вряд ли поможет обработать древесину фунгицидом в достаточном количестве, чтобы решить эту проблему. Я надеюсь, что вам придется обработать зараженную древесину на полу снизу, чтобы решить вашу проблему. Если грибок хорошо прижился, он может настолько ослабить древесину, что ее необходимо заменить.
Пароизоляция потолков
Правда ли, что пароизоляция потолков создает проблемы?
Строительные нормы и правила требуют наличия пароизоляции на потолке, чтобы предотвратить проникновение влаги через листовой камень или штукатурку в изоляцию. У некоторых подрядчиков были проблемы с установкой паров зимой. Когда будут делать отделку гипсокартоном, гипсокартон на потолке может прогнуться от влаги. Обычно это связано с тем, что чердак перед началом отделки гипсокартоном не утеплили. Влага от отделки гипсокартоном конденсируется на холодном пластике и увлажняет гипсокартон. Если бы потолок был утеплен, пароизоляция была бы теплой и конденсации не было бы. Еще один аргумент против пароизоляции — то, что дом должен «дышать».«Пароизоляция предназначена в первую очередь для предотвращения движения влаги. Он влияет на движение воздуха лишь в той степени, в которой делает потолок менее протекающим. Поощрение попадания водяного пара на чердак приведет к мокрой, неэффективной изоляции и возможному повреждению дома. Гораздо лучше и дешевле обеспечить какую-либо механическую вентиляцию, если вы беспокоитесь, что в доме будет недостаточно «дышать».
При повторной изоляции существующего чердака важно добавить пароизоляцию?
В большинстве старых домов достаточно воздуха, проникающего внутрь и наружу, поэтому пароизоляция не так важна, как в новом, плотно построенном доме. Если вы добавляете пароизоляцию, не пытайтесь отодвинуть утеплитель и установить пластик между балками потолка. Лучше использовать пароизоляционную краску. Пароизоляционные (более точные) краски доступны от многих компаний по производству красок. Эти краски созданы для предотвращения прохождения водяного пара через стену. Чтобы они были эффективными, они должны применяться в соответствии с указаниями. Это означает надевать густое пальто. Вероятно, безопаснее всего нанести два слоя, чтобы обеспечить достаточную толщину.
Вентиляционные люки
Сколько вентиляции необходимо в подвальном помещении для контроля влажности?
Исследования, проведенные Советом строительных исследований Университета Иллинойса и другими организациями, ставят под сомнение целесообразность вентиляции ползунков. Результаты этого исследования показывают, что лучше тщательно герметизировать и изолировать пространство для лазания, особенно в теплом и влажном климате. Эти исследователи обнаружили, что вентиляционные отверстия могут вводить больше влаги, чем позволяют уйти. В теплую погоду воздух в подвальных помещениях обычно прохладнее, чем снаружи. Это связано с тем, что земляной пол, который обычно находится ниже уровня земли, защищен от солнечного нагрева и подвержен воздействию более низких температур грунта ниже уровня земли. Следовательно, когда воздух снаружи входит через вентиляционное отверстие, он охлаждается. При этом его относительная влажность увеличивается. В некоторых случаях пространство для ползания может быть достаточно прохладным, чтобы относительная влажность поднялась до 100% и на прохладных поверхностях образовался конденсат. Ситуация еще хуже, если в доме над подвесным пространством работает кондиционер.Это будет означать, что пол наверху будет одной из прохладных поверхностей, на которых образуется конденсат. Вентиляция пропускает влажность как за счет циркуляции воздуха, так и за счет диффузии водяного пара из влажного наружного воздуха в воздух внутри, которая может быть ниже из-за конденсации. Обратите внимание, что не все строительные нормы и правила в настоящее время допускают закрытое пространство для обхода.
Мокрые пятна на потолке
Что может вызвать появление мокрых пятен на потолке зимой?
Есть две вероятные причины — ледяные плотины или конденсат.Вода, идущая из ледяных плотин или других протечек крыши, испачкает потолок до того, как вы заметите признаки влажности на поверхности потолка. Влага на поверхности без пятен, вероятно, образовалась из-за образования холодного пятна на потолке. Если это происходит в изолированных местах, проверьте чердак. Вы можете обнаружить, что изоляция отсутствует или скручена, так что она не выполняет свою работу в пораженной области.
Проблемы с зимней конденсацией
Что я могу сделать с плесенью, растущей на внешних углах наших спален зимой?
Плесень — признак того, что в воздухе дома слишком много влаги.Первым делом необходимо определить источник влаги. Некоторые шаги, которые необходимо предпринять, включают:
- Убедитесь в отсутствии утечек в водопроводе под раковинами, ваннами, туалетами, вокруг устройства для смягчения воды, печи и стиральной машины на предмет подтеков и влажных мест.
- Ищите протечки в крыше.
- Убедитесь, что воздух из сушилки выходит наружу.
- Убедитесь, что вода стекает снаружи дома, чтобы подвал не был источником влаги.
Следующий шаг — уменьшить влажность, которую вы добавляете в воздух в результате повседневной деятельности.Вы можете накрывать сковороды во время приготовления пищи и убирать дрова, хранящиеся в доме. Прекратите использование увлажнителей. Включите вытяжные вентиляторы на 15 минут после принятия душа или ванны, мытья пола или мытья посуды. Убедитесь, что вентиляторы, которые вы используете, выходят наружу, а не рециркулируют воздух или выходят на чердак.
Если вы сократили количество источников влаги, насколько это возможно, но проблема не исчезла, вам, вероятно, потребуется увеличить вентиляцию. Для этого используйте существующие вытяжные вентиляторы.В тесном доме вентиляция будет более эффективной, если вы откроете окно на другом конце дома, чтобы обеспечить замену воздуха. Холодный наружный воздух может удерживать очень небольшую влажность. Когда вы вносите этот воздух внутрь, он может поглотить значительное количество влаги при нагревании. Если затем выпустить воздух, вы эффективно удалите влагу из дома и снизите относительную влажность. Если это не решает вашу проблему, вы можете исследовать систему вентиляции всего дома.
.Вентиляция в доме. Клапан приточного воздуха на стене. Стоковое изображение
Похожие изображения
Грязный старый желтый использованный потолочный вентиляционный клапан, покрытый пылью и плесенью
Мужская рука закрывает приточный регулируемый клапан над воздухонепроницаемым окном после того, как в комнате в доме проветривается
жалюзи из Стеклянной плиты на бетонную стену
Металлический дымоход в старом кирпичном доме.Дымоход дымохода на доме из красного кирпича. Голубое небо на заднем плане.
Техник, готовый установить вентиляционную систему в доме
Техник, готовый установить вентиляционную систему в доме
Ремонт, установка вентилятора для ванны. Разнорабочий устанавливает новый вытяжной вентилятор для ванны, систему вентиляции в ванной комнате дома
Вентиляционные трубы из серебряного изоляционного материала, свисающие с потолка внутри нового здания
Система вентиляции и отопления воздуха
Общий вид дома со стороны и края крыши, лепнина и винил с вентиляцией чердака на фоне темно-синего неба
Труба вентиляционная одинарная на стене дома
Вентиляция в доме.Системы вентиляции всего дома. Способы вентиляции вашего дома. Решетка воздухозаборника бирюзового цвета на
Вытяжки металлические на крышу дома
Металлическая решетка вентиляционная белая на стене в доме
.Поиск и проектирование правильной системы вентиляции для вашей квартиры
Когда дело доходит до вентиляции квартиры, особенно маленькой, вы сталкиваетесь с несколькими ударами. Дома легче проветривать, потому что в них доступно больше вариантов дизайна; дома могут использовать свои крыши для вентиляции, например, с помощью перепада давления и солнечных дымоходов, тогда как в квартирах нет крыш, которыми можно было бы пользоваться (если только они не находятся на верхнем этаже). Итак, возникают вопросы — какие у вас есть варианты вентиляции квартиры, какой из них вам больше всего подходит?
Выполнение расчетов:
Во-первых, вы должны знать, с чем вы работаете, и для этого вам необходимо убедиться, что у вас хорошая эффективность вентиляции.Это поможет вам спроектировать вентиляционные отверстия (окна, вентиляционные решетки) и позволит узнать, подходит ли решение, с которым вы работаете, для ваших потребностей в вентиляции.
Уравнение:
Qwind = K * A * V, где Qwind — объем воздушного потока (м3 / ч), K — коэффициент полезного действия (без единиц измерения), A — площадь отверстия (м2), а V — на открытом воздухе непрерывная скорость ветра (м / ч).
K — это число от 0 до 1, регулируемое с учетом угла ветра и других факторов гидродинамики, таких как размер входных и выходных отверстий в вашей квартире.Если ветер дует в окно под углом 45 °, он будет иметь коэффициент эффективности приблизительно 0,4, тогда как ветер, дующий в открытое окно прямо под углом 90 °, будет иметь коэффициент 0,8 (приблизительно).
Еще одна важная информация — это коэффициент ветрового потока (ACH), который важен, особенно если вы также пытаетесь охладить свою квартиру; чем выше скорость, тем быстрее охлаждается комната и тем выше скорость обновления воздуха. Имейте в виду, что охлаждение не помогает, если температура воздуха слишком высока.Если тепло внутри квартиры вызвано лучистым теплом (лампы, бытовые электроприборы, стены, потолок), более горячий воздух все равно будет работать.
Уравнение выглядит следующим образом: ACH = (Q / V) * (коэффициент преобразования), где Q — объемный расход свежего воздуха, V — объем вентилируемого помещения (или пространства), а коэффициент преобразования который используется, когда шкалы времени, объемные скорости потока и объемы являются несовместимыми единицами.
Выбор системы вентиляции:
После проведения расчетов вы готовы выбрать систему вентиляции.
Механическая вентиляция: Системы естественной вентиляции не рекомендуются для квартир, расположенных в местах с высокой
.Вытяжная вентиляция через стену на улицу: вывод в частном доме
Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.
Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.
Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.
Разнообразие конструкций
В квартире с пластиковыми окнами не обойтись без монтажа вентиляцииМонтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.
В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.
Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:
- с механическим выводом воздушных масс;
- с естественным притоком;
- комбинированную.
Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.
Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.
Разнообразие оборудования и расчет показателей
Оборудуйте систему мощным вентиляторомОднако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.
Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.
Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:
- вручную;
- по сигналу датчика влажности;
- по таймеру в соответствии с выбранным режимом.
Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:
- кухня – 15 крат;
- туалет – 8 крат;
- ванная – 20 крат (из-за повышенной влажности).
Расчет выполняется по формуле М=О х В, где:
- М – мощность устанавливаемого вентилятора;
- О – объем помещения, где будет проделано отверстие в стене;
- В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео: youtube.com/embed/WjFoVR3kjjo?rel=0&showinfo=0″ allowfullscreen=»allowfullscreen»/>
Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.
Выполнение работ
Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстииДля создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.
В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.
После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.
Обратный клапан защитит помещение от холодных потоковВсе щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.
Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.
В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.
Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:
Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.
как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы
Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.
Для чего нужна?
Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.
Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.
Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.
Устройство вентиляционной системы
Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.
Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.
Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.
Виды
Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции. Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по таким компонентам проводится обычно расчет в первую очередь, и обеспечиваемую естественной вентиляцией порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться направлению ветра, и эффективность стремится к нулю.
Приточные вентиляционные системы обеспечивают рациональное управление качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы – вентилятор, ставящийся в оконный проем. Недостатком подобного варианта является то, что он хорошо работает только в теплые периоды. Если температура будет очень низкой, это создаст дискомфорт.
Та наружная вентиляция, которую можно увидеть на общественных и производственных зданиях, для частного жилища избыточна. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Потребуется выполнять работу максимально точно и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.
Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не создают сильного шума. Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечена только при положительной температуре воздуха.
Приставная разновидность вентиляционных каналов должна иметь размеры 10х10 либо 15х15 см. Целесообразно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при монтаже. Трубы выводятся над крышей, высота подъема определяется местом монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.
Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты. Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приведет к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.
Сжигание природного газа неизбежно приводит к сокращению концентрации кислорода в воздухе. Дополнительно это обуславливает увеличение концентрации углекислоты, дымоход все больше засоряется сажей, воздух в комнате стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: возникает угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением крупных коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельных создается с разметкой канала, запас которого составляет около 1 см.
Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используют монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.
Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор. Вывод должен располагаться минимум в 1 м от котла. Это требование призвано предотвратить воздействие холодного воздуха на работу газового котла. Не стоит полагаться излишне на автоматику: да, она способна компенсировать подобное воздействие, но это только существенно сократит период службы изделия. Естественный формат вентиляции котельных, завися от внешних условий, позволяет экономить электроэнергию.
Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, подобные системы помогают сократить расход топлива и стабилизировать работу отопительных средств. В котельных могут использоваться канальные либо бесканальные системы подачи воздуха. В первом случае потоки его собираются воедино, а затем сбрасываются наружу естественно либо принудительно.
Для перемещения воздуха, который создается газовым оборудованием, чаще всего применяются прямоугольные каналы на основе оцинкованной стали. Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.
Требования по нормативам и правила проектирования
Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494. Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция и средства противодымной защиты не могут создавать общий шум сильнее 110 дБ, а импульсный – сильнее 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загорающимися красками, но их толщина не может превышать 0,02 см.
Согласно нормам, действующим в России, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не обеспечивают требуемых параметров его перемещения. Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание полностью невозможно. Еще один случай, когда без искусственного поощрения не обойтись – это местности, в которых температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средствами подогрева.
Согласно СНиП, очищение воздуха от пыли должно производиться до ПДК для конкретного населенного пункта или ниже. Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающей воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.
Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запрет также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температур и давлений делают едиными для всех контуров.
Согласно действующему ГОСТ, разрешается применять только те способы закрепления распределяющих воздух устройств к воздуховодам либо к капитальным конструкциям зданий, которые предусмотрены в технической документации на изделия.
Материалы и комплектующие
Свои особенности имеет обустройство вентиляции в домах из СИП-панелей. В этом случае, поскольку строения облегчены до предела, обычно используют самые простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант обеспечения его притока без нарушения климатических свойств помещений – использование особых клапанов.
Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не ухудшают облик построек. Чтобы связать приточные клапаны с каркасом и перекрытиями, можно применять пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.
Механические вентиляционные системы в СИП-домах могут обеспечить одновременно с подкачкой очистку и подогрев воздуха. Проблема в том, что без помощи профессионалов изготовить подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс производится принудительно, формируется повышенное давление, которое и обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.
Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. м) требуется создавать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.
Лучше использовать не просто механические, а полностью автоматизированные вентиляторы. Их потребуется связать с датчиками влажности, ставящимися в каждом из помещений. Тогда будет обеспечиваться оптимальный температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов рассчитывают только профессионалы, потому что сделать это правильно без специальной подготовки не удастся никому.
Для формирования вентиляционных магистралей в частных домах часто используются трубы ПВХ канализационные сечением 11 см. Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко, а стыки будут иметь высокую степень герметичности. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.
Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков. А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить подобные трубы не составит особого труда в любом городе. Но надо учитывать, что все канализационные трубы – круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.
Что касается выделения токсичных веществ, тут ничего без изучения конкретного образца сказать нельзя. Только по итогам проверки в лаборатории становится ясно, опасен ли определенный тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.
Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы. Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, которое заметить бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.
Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, однажды она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменяв привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем самым неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.
Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки. Такие элементы, разворачиваясь в направлении потока, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер способствует образованию разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.
Чтобы обеспечить движение вокруг своей оси, флюгарки оснащают закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если изделие соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев – бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно действуют, если ветер очень силен.
Альтернативой им оказываются ротационные турбины. Эти устройства тоже используют энергию атмосферных потоков. Но кручение происходит в одном направлении, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.
Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу. Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется создать усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.
Как правильно сделать своими руками?
Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составляться лишь на основе точных сведений и оценок:
требуемых параметров воздухообмена;
создаваемого микроклимата;
нормативов по установке проветривающего оборудования;
особенностей и режимов его использования.
Российские стандарты предусматривают, что на 1 кв. м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах – по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена электрической плитой, туда нужно подавать 60 куб. м воздуха, а если газовой – еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.
Как и в других технических системах, надо стремиться к сокращению количества установленных деталей. Важно продумать такие моменты, как:
возможность ремонтировать и настраивать все своими руками;
наличие резервных узлов;
простота в управлении;
надежность в самых разных условиях;
гармоничное вписывание вентиляционного комплекса в интерьер;
экономичность при монтаже и использовании.
Все продольные швы на воздуховодах и других элементах обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.
В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентиляторам). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.
Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм. Обязательным требованием является также сокращение до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:
разметка позиций для использования крепежей;
сборка удерживающих конструкций;
подготовка воздуховодов и получение комплектующих;
формирование единичных секций вентиляционной системы;
слияние их в монолитный комплекс с закреплением в соответствии с планами и схемами, отвечающими нормативным требованиям.
В жилых постройках, в отличие от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома определяется такими соображениями, как:
строительные материалы здания и его перекрытий;
общая площадь;
интенсивность использования жилища;
количество жильцов;
экологическая и санитарная характеристика уличного воздуха;
климатический режим местности;
роза ветров;
особенности загрязняющих факторов домашней среды;
экономическая целесообразность применения тех или иных решений;
обеспечение комфорта и безопасной в санитарном отношении внутренней среды;
минимизация пожарных рисков и шума;
отсутствие негативных воздействий на соседние дома и участки, на окружающую среду.
В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Если жилище оборудуется балконом или лоджией, эти помещения требуется оснащать устройствами для микропроветривания. Но гораздо чаще применяются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.
Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных. В смешанной системе за приток отвечает конвектор, дополнительными функциями которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.
Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.
Поэтапный монтаж подразумевает установку:
системы фильтров;
калорифера;
вентилятора;
рекуператора;
кондиционирующие системы.
Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилирующие каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется комбинировать приток и отток, надо заботиться о монтаже вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.
Когда вентилирующие системы разделены на секции, сети для каждой из них собирают отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.
Бурить вводы и выводы полагается с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия – минимум 120-130 мм.
Стеновые клапаны целесообразно ставить в промежутке от подоконника до отопительного радиатора. В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.
Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнях (над плитами) и в ванных комнатах. Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:
Выбирая изделие, надо смотреть не только на соответствие проекту. Очень важный момент для качественной работы клапана – изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену – не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.
Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:
уличный воздух проходит в нижний канал;
пройдя сквозь внутреннюю полость рамы, поток подогревается;
улучшенная порция воздуха сверху выбрасывается в комнату.
Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах. Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:
многие стены получится пробить только особыми инструментами;
сверление будет сопровождаться выбросом массы мелкой пыли;
оценка качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой – когда устранить недостатки оперативно уже почти нельзя;
подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.
В жилом коттедже, где установлен нагревательный котел, чаще всего применяется именно распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы. Ни естественная циркуляция, ни клапаны не смогут восполнить создающейся потери. Преимущественное расположение притока – на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным струям понадобится преодолеть наименьшее возможное расстояние.
Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в ряде случаев дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту. На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций допускается применять пенопласт либо поролон.
В ходе предпускового теста надо проверять:
отсутствие вибрации;
обеспечение проектной и/или нормативной производительности;
нормальность работы всех установленных деталей и управляющих устройств;
правильность распределения воздуха в соответствии с плановыми расчетами;
полноту дымоудаления в кухне;
полноценность освобождения ванн и туалетов от влажности, от дурных и сильных запахов;
отсутствие изъянов во всех креплениях и стыков;
отсутствие коротких замыканий и неправильной работы электрических цепей;
равномерность корректировки температуры при работе нагревательных устройств.
Распространенным заблуждением является то, что в деревянном доме сами стены обеспечивают полноценный проход воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так. Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:
дерево легко насыщается влагой и гниет;
без полноценной прокачки естественная способность древесины пропускать воздух не позволит все равно наладить его правильную смену;
природная циркуляция не позволяет прогреть воздух;
через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.
Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя. Рекомендация: целесообразно ставить его с севера, поскольку там разница температур наиболее велика, как и создаваемая ею тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.
Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; если они тоже делаются из кирпича, обязательно нужно создавать особые карманы, которые позволят убирать набравшуюся сажу, пыль. Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.
Каналы прокладываются в любом случае по шаблонам. Для их изготовления применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв. м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.
При работе нужно смотреть, чтобы каждый шов был идеально закрыт раствором. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемое пространство. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее обеспечивать искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри которой подается холодный воздух.
Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев уличного воздуха можно будет отменить без вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается усиленной шумовой защитой, и потому в частном жилье подходит идеально.
Многие проекты каркасных домов изначально дополняются особыми отверстиями, которые изначально рассчитаны на проведение требуемых коммуникаций. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:
дешевле стальных;
не подвержены разрушительному действию конденсата;
не превращаются в холодовые мостики.
Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей этот показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами). Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. Если дом оснащен обычной печью, канал сброса максимально приближают к этому устройству.
Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространения дурных запахов по всему дому. Но обеспечение нормальной работы системы невозможно без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер. Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.
Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем людям доступна. Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.
К сведению: обычные технические решения, применяемые в двухэтажных постройках, часто создают усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений – воздух в них должен меняться 10 раз за 60 минут. Наилучшим решением проблемы профессионалы считают использование приточно-вытяжной естественной конфигурации и рекуператора.
Главный вентилирующий узел в доме как с полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб. м воздуха.
Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в смежных помещениях.
Правильное движение воздуха обеспечивается при условии размещения принимающего и отдающего отверстий на противоположных стенах. А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только дополнительно вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.
Фановые трубы делаются из тех материалов, что и сбрасывающий отходы стояк. Для их проведения применяется тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, должен использоваться горизонтальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяя рубероид или битум, а наружные – обкладывают глиной на 350 мм или немного больше.
Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали. Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование тщательно сконструированным пластмассовым затвором. Проветривание помещений из газобетона производится минимум 5 раз в течение часа.
Воздуховоды можно создавать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками. Проложить каналы нужно во всех помещениях без исключения. Магистрали, используемые для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.
Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища. В газобетонных домах для размещения отводных и подводных каналов применяют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.
Обустройство циркуляции воздуха встроенных помещений
Но просто подать порции свежего воздуха извне недостаточно – и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени. Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий смысл пропадет. Вентиляция должна обеспечивать еще и циркуляцию воздушных масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Если этот подход не устраивает, нужно применять обшивку с зазорами, через которые газ будет двигаться свободно и неограниченно.
Ондулин и шифер полагается класть без употребления пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачном, должна составлять минимум 0,2% суммарной площади.
Чтобы сэкономить деньги, ставят типовые решетки (одну с регулировкой, а другую – развернутую дырами вниз). Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомые. Не такой подход требуется к вентиляции вальмовой крыши. Там ввод воздуха готовится внизу (в подшивке), а для вывода его готовят отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.
Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности подобные случаи происходят только по вине непрофессиональных строителей или проектировщиков. Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.
Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии). Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.
Когда в проекте частного дома предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его стен отверстиями для натурального воздухообмена. При этом учитывают:
состав и механическую структуру почвы;
рельеф территории;
господствующие направления ветров;
глубину закладки фундамента и его тип;
режим использования;
высоту подземных вод.
По мнению профессионалов, 1 отверстие должно приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов используют дополнительную приточно-вытяжную систему. Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Если она не обеспечена, даже самые крепкие и красивые доски быстро будут уничтожены плесенью, иными грибками.
Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. Если за первые месяцы использования жилища вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия. Но гораздо легче и лучше выполнить все как следует при заливке основания из бетона.
О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.
Вытяжная вентиляция через стену на улицу в деревянном доме. Естественная вентиляция деревянного дома
Вытяжная вентиляция через стену на улицу в деревянном доме. Естественная вентиляция деревянного дома
Заглушка приточного канала вентиляции в деревянном доме
Система естественной вентиляции в деревянном доме привлекательна своей сравнительной дешевизной, а также простотой устройства. Движение воздуха совершается за счет стремления теплой воздушной массы подниматься кверху по вертикальным каналам, специально для этого сооруженным. Поэтому для вас естественная вентиляция в деревянном доме своими руками может оказаться наиболее просто выполнимой, и при этом достаточно эффективной.
Устраивать вентиляцию в деревянном доме начните с подвальных помещений, поскольку именно сюда в первую очередь должен проникать воздух извне. В обычных условиях вентиляция фундамента деревянного дома происходит через так называемые продухи. Эти небольшие вентиляционные отверстия должны быть заложены под каждой стеной дома еще во время строительства.
Подачу воздуха через приточный канал нужно организовать на уровне цоколя. Лучше всего с северной стороны дома, где воздух наиболее прохладный, и это полезно для усиления тяги. Не обязательно оборудовать каждое домашнее помещение отдельным приточным каналом. Достаточно будет оставить под всеми внутренними дверями зазоры в полтора-два сантиметра, и через них свежий воздух станет распространяться повсюду. Отработанный воздух будет естественным образом вытесняться через вытяжные каналы, входы в которые нужно устроить под потолком каждой комнаты и прикрыть декоративными решетками. Выход каждого из вентканалов нужно как можно выше поднять над уровнем кровли.
Каналы для прохождения воздуха оборудуйте клапанами или заглушками, прикрывая которые, вы сможете регулировать скорость воздухообмена.
Когда будете устраивать естественную вентиляцию в деревянном доме своими руками, сделайте отдельные вентканалы для каждого вида помещений. То есть, один канал для вытяжки из кухни, другой для санузла, третий для спальни и т.д. Конечно, заманчиво сделать один единственный проход через кровлю вместо четырех. Вам покажется, что это сэкономит средства и усилия при монтаже вентиляции в деревянном доме, но вряд ли будет полезно. Ведь при сильном ветре в вытяжном канале может возникать обратная тяга, и тогда, например, запахи из канализации станут проникать в комнаты.
Кроме атмосферных явлений, на силу тяги в вентканале оказывают влияние и другие факторы:
- высота вентиляционной трубы;
- размер внутреннего отверстия канала;
- количество и конфигурация поворотов,
- наличие теплоизоляции вытяжки.
Учтите эти моменты, когда будете производить монтаж вентиляции в деревянном доме.
Кроме того, в летнее время отмечается минимальный перепад температур в нижней и верхней точках вентиляционного канала, поэтому тяга почти отсутствует. В этих условиях придется почаще устраивать проветривание через открытые окна.
Чтобы поток воздуха не встречал препятствий при прохождении по вентканалу, его внутренняя поверхность должна быть гладкой и не иметь сужений в местах стыков.
В небольшом деревянном доме не обязательно сооружать вентиляционные шахты из кирпича. Эта работа трудоемкая, а кроме того, на шероховатой поверхности канала будет накапливаться пыль. Когда будете решать, как лучше сделать вентиляцию у себя в деревянном доме, остановите свой выбор на более гладких металлических или пластиковых канальных блоках.
Когда вы будете выполнять устройство вентиляции в деревянном доме своими руками, не забудьте, что пространство под крышей тоже нуждается в циркуляции воздуха. Если самое верхнее помещение выстроено как жилая мансарда, там необходимо оборудовать такую же вентиляцию, как и в других комнатах. А если чердак нежилой, тогда его проветривание должно осуществляться через специальные обустроенные отверстия в кровле.
Кухонная вытяжка в частном доме через стену. Установка корпуса кухонной вытяжки над газовой плитой
Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.- с креплением к нижней части шкафа;
- с креплением на стену.
На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.
Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.
При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.Вентиляция санузла в деревянном доме. Вентиляция
Вентиляция в санузле в деревянном доме не менее важна, чем подводка канализации и водопровода. Ведь дерево при длительном воздействии влаги может изменить свою форму, на ней появляется плесень, что приведет к ее разрушению. Вот почему так важно отводить влажный воздух из помещения.
Предостережение: при обустройстве принудительной вентиляции, помимо компенсационных зазоров между воздуховодами и деревянными конструкциями дома, следует применять только специализированные вентиляторы для санузлов, имеющие наивысший класс защиты от возгораний.
Наиболее приемлемым местом расположения вентиляционной установки является чердачное помещение деревянного дома.
При его установке следует соблюсти некоторые требования безопасности:
- установка не должна соприкасаться с деревянными конструкциями, а опираться только на специальные подставки-кронштейны;
- вентканалы и вентилятор в санузле должны использоваться только из эластичных негорючих материалов;
- вентканалы должны проходить через деревянные перекрытия через компенсационные отверстия, защищающие их от возможности смещения при усадке дома;
- вентиляция в ванной комнате в частном доме должна быть оснащена противопожарными клапанами, которые прекращают приток воздуха во время пожара.
Электрооборудование принудительной вентиляции на чердачном помещении
Не меньшие требования в плане пожарной и электробезопасности предъявляются и к вентиляционному оборудованию в самом помещении ванной. Вентилятор для санузла должен быть влагозащищенным, поскольку это предусматривается правилами пожарной безопасности.
Вентиляция на кухне в частном доме через стену. Какие бывают вытяжки
Механический приточно-вытяжной клапан
В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:
- Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
- В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
- Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
- Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
- Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.
Источник: https://mebel-doma23.ru/novosti/pritochnaya-ventilyaciya-v-chastnom-dome-svoimi-rukami-kak-sdelat-ventilyaciyu-v-chastnom
Вытяжка на улицу в панельном доме. Возможные варианты обустройства вентиляции в многоэтажках
Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.
Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.
Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.
Вент. шахта с каналом-спутником
Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.
Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.
Вытяжной клапан в стене. Свойства систем дополнительной вентиляции
Люди, обладающие хорошим здоровьем, не всегда обращают внимание на то, что в доме душно и не хватает кислорода, а избыток влаги не дает нормально дышать. Больше всего страдают от нехватки кислорода дети и ослабленные люди, но спертый воздух никому не полезен. И если летом большинство людей используют открытые форточки или фрамуги, то минимальной зимней вентиляции, предусмотренной у пластиковых окон, бывает недостаточно.
Вентиляционный клапан в стене обычно устанавливают на кухне, особенно если нет вытяжки над плитой. Если форточка открывается периодически, а другой вентиляции не достаточно, то воздух «тяжелый» или затхлый, все пропитано запахами кухни, на стеклах конденсат. В таких условиях в доме заводится сырость, и даже чистая шерстяная одежда по утрам кажется влажной, а синтетика пропитана дымом, испарениями и домашними запахами.
Все время держать окно открытым тоже не всегда удобно – проникает холодный воздух и шум из окна, особенно когда дом стоит у шоссе. В многоквартирных домах предусмотрена общая вентиляция, а в частных домах ее с успехом может заменить локальная вентиляция, дополненная пластиковым вентиляционным клапаном. Хорошая система вентиляции обеспечит:
- подачу кислорода;
- усиленную циркуляцию воздуха;
- регулировку воздушного потока;
- выведет затхлый воздух наружу.
Сегодня в продаже предлагается несколько разновидностей вентиляционного клапана для дополнительного притока свежего воздуха, который несложно установить в доме своими руками. Приточный вентиляционный клапан (от слова «приток» воздуха) можно установить в квартире или в доме. Это устройство функционирует автономно, без электричества, обеспечивая допуск в жилое помещение слегка подогретый воздух снаружи, но не пропускает атмосферные осадки и загрязнения среды, насекомых, аллергены и шум с улицы. Клапан устанавливают с помощью обычного домашнего инструмента – на этапе строительных и ремонтных работ или при завершении. Его можно вмонтировать:
- непосредственно у системы отопления;
- у потолка;
- в пространстве, где самый застойный воздух (кладовая, санузел коридор возле кухни).
Совет: Многоквартирные дома обычно оборудованы вентиляцией. Но если в квартире или офисах на первом этаже повышенная влажность, то стоит в наиболее отдаленной от вентиляционной шахты комнате у батареи центрального отопления установить приточный клапан. Он не будет виден за оконной шторой или под жалюзи, но существенно изменит ситуацию к лучшему. Также стоит следить за температурой в квартире с повышенной влажностью – тем холоднее, тем сильнее ощущается сырость, тем больше вероятность появления плесени и грибков.
Источник: https://dizajn-interera.ru-land.com/novosti/klapan-na-ventilyaciyu-v-chastnom-dome-vidy-obratnyh-klapanov-i-kriterii-vybora
Вывод кухонной вытяжки на улицу в частном доме. Основные способы подключения кухонных вытяжек
Вытяжки, устанавливаемые над варочной плитой, могут действовать по-разному, в зависимо от способа их подключения.
Вытяжка, подключенная к вентиляционной отдушине.
- Если позволяют условия, то проще всего подключить прибор к имеющемуся вытяжному вентиляционному каналу. Как уже говорилось, такое подключение ни в коем случае не должно препятствовать естественной работе этой отдушины. В таких случае как раз и используются клапанные устройства, о которых говорилось чуть выше, или же решетки, позволяющие одновременно работать и вытяжке, и вентиляции.
Вывод канала кухонной вытяжки через стену на улицу. В таких случаях требуется установка обратного клапана.
- Если общедомовая система вентиляции работает недостаточно хорошо, производительности каналов не хватает для эффективного отвода необходимых объемов воздуха, то трубу от вытяжки довольно часто сразу выводят на улицу через отверстие, прорезанное во внешней стене.
Часто причиной такого подхода становится засоренность общих вентиляционных стояков или их перегруженность. То есть к одному каналу многоэтажного дома уже подключено несколько вытяжек, и при их одновременном включении вместо очистки воздуха в кухне от испарений может появляться совершенно противоположный эффект, когда соседи начинают «делиться своими запахами».
При таком подключении необходима установка обратного клапана, который позволит вновь созданному каналу работать только в одном направлении – вывод испарений на улицу. Очень часто подобный клапан уже имеется в комплекте самой кухонной вытяжки.
Автономная вытяжка, работающая по принципу очистки и рециркуляции воздуха, без подключения к вентиляционным каналам.
- Наконец, вытяжка может и вовсе не иметь подключения ни к каким отводящим каналам и работать исключительно по принципу рециркуляции воздуха. Поднимающиеся от плиты испарения принудительно, под действием вентилятора, пропускаются через систему фильтров. Проходя через них, воздух очищается и поступает обратно в помещение кухни.
С точки зрения простоты монтажа вытяжки этот вариант наиболее выигрышный. Но прибегать к нему можно исключительно в тех случаях, когда имеющаяся система вентиляции в полной мере справляется со всеми своими задачами. То есть, еще раз подчеркнём важный принцип — вытяжка не должна, да и не может подменить вентиляцию!
Вытяжная вентиляция через стену на улицу
Герметичные пластиковые окна в офисах и жилых домах породили другую. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.
Схема вытяжной вентиляции через стену с выходом на улицуВентиляция в частном доме
При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.
Механическую вентиляционную систему в этом случае можно разместить через территорию. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.
Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:
- определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
- рассчитываются размеры необходимого воздуховода;
- далее выбирается оптимально подходящая схема вентиляции в несущей конструкции;
- готовится план для устройства воздушных каналов;
- монтаж место монтажа вентиляции;
- монтируются устройства, обеспечивающие приток и вывод воздуха;
- строится система воздухоотведения.
Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.
Системы вентиляционных конструкций бывают трех видов:
- естественное вентилирование;
- принудительная с помощью вентиляторов;
- смешанная система.
Устраивающая система способов:
- с помощью вентилятора через окно;
- продухов и выводящих каналов;
- вытяжного отверстия в стене.
Для качественной работы конструкций, нужно правильно выбрать место расположения вытяжки. Приток и отток воздуха должны охватывать все места.
Естественная система вентиляции
Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств.Установка и обслуживание такой вентиляции не требуют больших денежных затрат.
Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы выходные каналы в местах расположения вентиляционного стояка.
Чтобы правильно работала естественная вытяжная система, отверстие для вытяжной вытяжки воздуха расположено на внутренней стороне внизу.Клапаны же могут располагаться в разных местах.
Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже установлены приточные системы, оснащенные фильтрами и заслонками, позволяющие регулировать функционирование клапана.
Но там, где климат суров, нагретые отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.
Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтобы он не прикасался к трубке.Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
Система принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал.Отверстия для воздуха, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймер, чтобы он сам включался через промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Вентиляционная конструкция в туалете
В частных постройках устанавливают туалеты необязательно внутри помещения.
Туалет внутри здания
Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Будет скапливаться сырость, потом появятся плесень и неприятные «плесени».
Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляет:
- воздуховоды;
- приточные каналы;
- вентиляторы в отверстии для вытяжки.
Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.
Уличный туалет
Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы.Ведь яма установлена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью трубопровода канализации с системой смыва. Тогда дополнительная вентиляция не нужно будет делать.
Но возможен и вариант вентиляционной организации конструкции.
Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.
Схема естественной вентиляции максимально простая: внизу стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей заботой.
В устройстве принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, в туалетной кабинку проводят электричество. Но следует позаботиться о безопасной проводке.
В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.
Навигация по алгоритму
как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы
Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно.Надо разобраться во множестве тонкостей и нюансов, чем принять решение.
Для чего нужна?
Домашняя вентиляция в коттедже или загородном дачном жилище, прежде всего для проветривания, для замены отработанных воздушных масс на свежие. Однако за этим вроде бы общего ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу.Очень важно освобождение внутренней среды от грязи, от вредных микроорганизмов и пылинок.
Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную добавку влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.
Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажной или сухой, как и на улице.Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.
Устройство вентиляционной системы
Решить проблемы, связанные с правильной организацией по особой методике.Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняет уже преимущественно мастера.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда через 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%.Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.
Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта отопителя выше, чем использование даже лучших аппаратов для прогрева уже поступившего воздуха.Очень важным компонентом во многих оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применения соответствующего устройства. В таком случае оно должно быть раскрыто с выделением воздуха от пыли.
Независимо от тонкостей наполнения, используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан.Вытяжки для котла, также для газовых и электрических плит к автономному типу. Важно понимать, что они не могут заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, и атмосфера неизбежно останется засорена.
Виды
Уже в момент строительства любого здания, в том числе и частный дом, надо оборудовать устройства натуральной вентиляции.Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по этому компоненту обычно проводится расчет в первую очередь, и проводимую естественную вентиляцию порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться взгляд ветра, и эффективность стремится к нулю.
Приточные вентиляционные системы рационального управления качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы — вентилятор, ставящийся в оконный проем. Недостатком подобного периодного варианта является то, что он хорошо работает только в теплые. Если температура будет очень низкой, это создаст дискомфорт.
Та наружная вентиляция, которую можно увидеть в общественных и производственных зданиях, для частного жилища избыточна.И дело не только в большой чрезмерной мощности, но и в занимаемой площади. Потребуется максимально быстро и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.
Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не сильного шума.Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечивается только при положительной температуре воздуха.
Приставная размерность вентиляционных каналов должна иметь 10х10 либо 15х15 см.Целно правильно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при надже. Трубы выводятся над крышей, высота подъема места монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.
Отдельные вентиляционные каналы ведут в помещении, которые нужны решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты.Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приводит к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.
Сжигание природного газа неизбежно приводит к сокращению кислорода в воздухе.Дополнительно это обуславливает воздействие углекислоты, дымоход все больше засоряется сажей, воздух стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением мелких коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельная создается с разметкой канала, запас которого составляет около 1 см.
лишры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используйте монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.
Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор.Вывод должен располагаться минимум в 1 м от котла. Это требование предотвращения воздействия холодного воздуха на работу газового котла. Не стоит рассчитаться на такое сократит период работы. Естественный формат вентиляции котельных, зависящий от внешних условий, позволяет экономить электроэнергию.
Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Используя возможности автоматизированных котлов, системы сокращения современных расход топлива и стабилизировать работу отопительных средств. В котельных нагревах канальные либо бесканальные системы воздуха. В первом потоке его собираются воедино.
Для перемещения воздуха создаются прямоугольные каналы на основе оцинкованной техники.Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.
Требования по нормативам и правилам проектирования
Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего требованиям ГОСТ 30494.Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция создает шум сильнее на 110 дБ, а импульсный — сильнее на 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загораными красками, но их толщина не может превышать 0,02 см.
Согласно нормам, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не требуемых параметров его перемещения.Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание невозможно. Еще один случай, когда без искусственного поощрения не обойтись — это местности, в которой температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средств подогрева.
Согласно СНиП, очищение воздуха от пыли должно быть до ПДК для конкретного производственного пункта или ниже.Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающая воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыли, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.
Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запретом также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температуры и давлений делают едиными для всех контуров.
Согласно действующему ГОСТу разрешается применять только те способы закрепления воздуховодов, которые используются в технических конструкциях зданий, которые предусмотрены в технической документации на изделия.
Материалы и комплектующие
Свои особенности имеет обустройство вентиляции в домах из СИП-панелей.В этом случае, поскольку строения облегчены до предела, обычно используют простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант выполнения его притока без нарушения климатических свойств помещений — использование особых клапанов.
Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не плохо делают облик построек.Чтобы связать приточные клапаны с каркасом и перекрытиями, можно использовать пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.
Механические вентиляционные системы в СИП-домах могут обеспечивать одновременно с подкачкой очистку и подогрев воздуха.Проблема в том, что без помощи профессионалов вызвать подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс создается принудительно, формируется повышенное давление, которое обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.
Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. М) требуется создать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.
Лучше использовать не просто механические, полностью автоматизированные вентиляторы.Их потребуется связать с датчиками, ставящимися в каждом из помещений. Тогда будет обеспечиваться температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов проходит только профессионально, потому что это правильно без специальной подготовки не удастся никому.
Для формирования вентиляционных магистралей частных домах часто используются трубы ПВХ канализационные сечением 11 см.Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.
Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков.А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить электрические трубы не составляет особого труда в любом городе. Но надо учитывать, что все канализационные трубы — круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.
Что проявляется именно токсичных веществ, тут ничего без изучения образца сказать нельзя. Только по результатам проверки в лаборатории становится ясно, опасен ли тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.
Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы.Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, это бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.
Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, когда она может вспыхнуть так, что не выдержит жаропрочный сорт кирпича. Поменявшие привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.
Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки.Такие элементы, разворачивающие в потоке, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер образования разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.
Чтобы обеспечить движение вокруг своей оси, флюгарки оснащены закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если продукт соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев — бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно, если ветер очень силен.
Альтернативой им оказываются ротационные турбины.Эти устройства тоже используют атмосферных потоков. Но кручение происходит в одном, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.
Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу.Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.
Как правильно сделать своими руками?
Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составлять лишь на основе точных сведений и оценок:
требуемых параметров воздухообмена;
создаваемого микроклимата;
нормативов по установке проветривающего оборудования;
функции и режим его использования.
Российские стандарты предусматривают, что на 1 кв.м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах — по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена соединительным устройством, туда нужно подавать 60 куб. м воздуха, а если газовой — еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.
Как и в других системах, надо стремиться к сокращению количества деталей. Важно продумать такие моменты, как:
возможность ремонтировать и настраивать все своими руками;
наличие резервных узлов;
простота в управлении;
надежность в самых разных условиях;
гармоничное вписывание вентиляционного комплекса в интерьер;
экономичность при конструкции и использовании.
Все продольные швы на воздуховодах и других элементов обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.
В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентилятору). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.
Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм.Обязательное требование является также сокращением до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:
разметка позиций для использования крепежей;
сборка удерживающих конструкций;
подготовка воздуховодов и получение комплектующих;
формирование единичных секций вентиляционной системы;
влияние их в соответствии с планами и схемами, отвечающими нормативным требованиям.
В жилых постройках, в работе от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома такими соображениями, как:
строительные материалы здания и его перекрытий;
общая площадь;
интенсивность использования жилища;
количество жильцов;
экологическая и санитарная характеристика уличного воздуха;
климатический режим местности;
роза ветров;
особенности загрязняющих факторов домашней среды;
экономическая целесообразность применения тех или используемых решений;
обеспечение комфорта и безопасности в санитарном внутренней среде;
минимизация пожарных рисков и шума;
отсутствие негативных воздействий на соседние дома и участки на Земле.
В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Требуется оборудование для устройств для микропроветривания.Но чаще используются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.
Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных.В смешанной системе за приток конвектор, дополнительные функции которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.
Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.
Поэтапный монтаж подразумевает установку:
системы фильтров;
калорифера;
вентилятор;
рекуператора;
кондиционирующие системы.
Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилируемые каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется проектировать приток и отток, заботиться о вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.
Когда вентилирующие системы разделяются на секции для каждой из них отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.
Бурить вводы и выводы вводится с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия — минимум 120-130 мм.
Стеновые клапаны целесообразно поставить в промежутке от подоконника до отопительного радиатора.В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.
Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнех (над плитами) и в ванных комнатах.Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют:
Выбирая изделие, надо смотреть не только на соответствие проекту.Очень важный момент для качественной работы клапана — изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволяет сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену — не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.
Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм.Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:
уличный воздух проходит в нижний канал;
пройдя сквозь внутреннюю полость рамы, поток подогревается;
улучшенная порция воздуха сверху выбрасывается в комнату.
Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах.Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:
многие стены получится пробить только особыми инструментами;
сверление будет сопровождаться выбросом массы мелкой пыли;
качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой — когда устранить недостатки оперативно уже почти нельзя;
подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.
В жилом коттедже, где установлен нагревательный котел, чаще всего используется распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы.Ни естественная циркуляция, ни клапаны не восполнить запись потери. Преимущественное расположение притока — на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным путем проходит наименьшее расстояние.
Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в нескольких случаях дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту.На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций можно использовать пенопласт либо поролон.
В ходе предпускового теста надо проверять:
отсутствие вибрации;
обеспечение проектной и / или нормативной производительности;
нормальность работы всех деталей и управляющих устройств;
правильное распределение воздуха в соответствии с плановыми расчетами;
полноту дымоудаления в кухне;
полноценное освобождение ванн и туалетов от влаги, от дурных и сильных запахов;
отсутствие изъянов во всех креплениях и стыков;
отсутствие коротких замыканий и неправильной работы электрических цепей;
равномерность регулировки температуры при работе нагревательных устройств.
Распространенным заблуждением, что в деревянном доме стены сами являются полноценным проходом воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так.Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого мнения недостаточно, важно посмотреть вот еще на что:
дерево легко насыщается влагой и гниет;
без полноценной прокачки естественной способности древесины пропускать воздух не позволит все равно наладить его правильную смену;
природная циркуляция не позволяет прогреть воздух;
через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.
Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя.Рекомендация: целесообразно ставить его с севера, поскольку там создается самая низкая температура. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.
Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; Если они тоже делаются из кирпича, необходимо создавать особые карманы, которые позволяют убирать набравшуюся сажу, пыль.Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.
Каналы прокладываются в любом случае по шаблонам. Для их применения применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв.м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.
При работе нужно смотреть, чтобы каждый шов был идеально закрыт жидкостью. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемом пространстве. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее системы искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри установлен холодный воздух.
Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же потери, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев без уличного воздуха можно будет отменить вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант усиленной шумовой защитой, и потому в частном жилье подходит идеально.
Входные отверстия каркасных отверстий, предназначенные для использования в каркасных системах. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:
дешевле стальных;
не подвержены разрушительному действию конденсата;
не превращаются в холодовые мостики.
Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами).Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. . Возможна установка системы сброса максимально приближают к этому устройству.
Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространение дурных запахов по всему дому. Но обеспечение нормальной работы системы без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер.Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.
Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем доступно.Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.
Обратите внимание: обычные технические решения, применяемые в двухэтажных постройках, часто используется усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений — воздух в них должен меняться 10 раз за 60 минут.Наилучшим решением проблемы профессионалы использование приточно-вытяжной естественной конфигурации и рекуператора.
Главный вентилирующий узел в доме как полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб.м воздуха.
Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в следующих помещениях.
Правильное движение воздуха обеспечивается при условии принимающего и отдающего отверстий на противоположных стенах.А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.
Фановые трубы делаются из тех материалов, что и сбрасывает отходы стояк.Для их применяемого тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, Должность Первоначальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяют рубероид или битум, а наружные — обкладывают глиной на 350 мм или немного больше.
Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали.Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование сконструированным пластмассовым затвором. Проветривание помещений из газобетона минимум 5 раз в течение часа.
Воздуховоды можно создать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками.Проложить каналы нужно во всех помещениях без исключения. Магистрали, бывшие для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.
Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища.В газобетонных домах для размещения отводных и подводных каналов используют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.
Обустройство циркуляции воздуха встроенных помещений
Но просто подать порции свежего воздуха извне недостаточно — и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени.Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий пропадет. Вентиляция должна обеспечивать еще и циркуляцию масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Применять обшивку с зазорами, через которые газ будет свободно и неограниченно.
Ондулин и шифер полагается без использования пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачный, должен составлять минимум 0,2% суммарной площади.
Чтобы сэкономить деньги, ставят типовые решетки (одну с другой — другую — внутри дырами вниз).Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомых. Не такой подход требуется к вентиляции вальмовой крыши. Там вводит воздух готовится (в подшивке), а для вывода его готовит отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.
Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности повторяется только по вине непрофессиональных строителей или проектировщиков.Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.
Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии).Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.
Когда в частном доме предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его отверстиями для натурального воздухообмена. При этом учитывают:
состав и механическая поверхность почвы;
рельеф территории;
господствующие направления ветров;
глубину закладки фундамента и его тип;
режим использования;
высота подземных вод.
По мнению профессионалов, 1 отверстие приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов использовать дополнительную приточно-вытяжную систему.Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Даже самые крепкие и красивые доски быстро уничтожены плесенью, иными грибками.
Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. За первые месяцы использования вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия.Но гораздо легче и выполнить все как следует при заливке основания из бетона.
О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.
Вытяжная вентиляция через стену на улицу: вывод в частном доме
Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей.Такое отверстие в стене обычно проделывают в кухне или санузле.
Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.
Вентиляция через стену на улицу обеспечивает приток свежего и отработанного воздуха в тех случаях, когда естественного движения воздуха недостаточно для поддержания нормального микроклимата в жилом помещении.
Разнообразие конструкций
В квартире с пластиковыми окнами не обойтись без монтажа вентиляцииМонтаж принудительной вентиляции стал необходимой в тех домах, где осуществлена установка пластиковых окон.Это герметичная конструкция исключает свободный естественный приток свежего воздуха через щели между створками.
В современных домах отсутствует специально организованная и созданная сеть каналов, по которому поступает свежий воздух по принципу сквозняка.
Это значит, что в таких постройках отсутствует независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении.Осуществляя монтаж системы вентиляции, в стенах частных домов систему:
- с механическим выводом воздушных масс;
- с естественным притоком;
- комбинированную.
делом делом выбирают место расположения установки в стене, а после этого предстоит сделать выбор и установить систему для естественной механической вентиляции.
Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³ / час, а при установке механической системы она возрастает до 5 м³ / час.
Разнообразие оборудования и расчет показателей
Оборудуйте мощным вентилятором, некоторые специалисты утверждают, что некоторые специалисты создают именно при минимальной скорости движения воздушных масс, среди потребителей интересуют комбинированные устройства.
Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположения отверстия для монтажа и установки устройства, но и о его параметрах.
Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:
- вручную;
- по сигналу датчика влажности;
- по таймеру в соответствии с выбранным режимом.
Прежде чем приобрести необходимое оборудование, следует точно рассчитать его технические характеристики. Это просто сделать, использовать формулой, зная объем помещения и установленную для него воздухообмена:
- кухня — 15 крат;
- туалет — 8 крат;
- ванная — 20 крат (из-за верхнюю).
Расчет выполняется по формуле М = О х В, где:
- М — мощность установленного вентилятора;
- О — объем помещения, где будет проделано отверстие в стене;
- В — норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:
Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней части ее части к потолку.
Выполнение работ
Используйте дрель-перфораторВентилятор после монтажа муфты в отверстииДля создания отверстий под вентиляцию необходимо использовать дрелью с насадкой-коронкой нужного диаметра.Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.
В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, дрель-перфоратор с насадкой лопаткой.
После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов использовать дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.
Обратный клапан защитит помещение от холодных потоковВсе щели вокруг отверстия в стене необходимо заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.
Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.
В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.
Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, сооружение в здании здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо, чтобы приточный клапан стал промерзать стены.Пример устройства кухонной вентиляции смотрите в этом видео:
Вентиляция в стене дома необходима конструкция там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс масс позволяет избежать появления плесени и грибка, избавиться от влажной среды и сохранить комфорт.
Вентиляция в частном доме — как сделать вентиляцию своими руками
Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри помещений — черной плесенью.Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации — рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.
Три вида вентиляционных систем
Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и технические средства, помогающие ее решить.Правильная вентиляция в доме 2 функции — удаление отработанного воздуха и подача чистой воздушной смеси с улицы.
Атмосфера жилых комнатных загрязненных территорий жизнедеятельности людей:
- водяные пары, уровни при дыхании и в процессе готовки пищи;
- углекислый газ и другие вредные соединения в небольших количествах;
- разнообразные неприятные запахи.
Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно.Продуктами горения метана являются углекислый газ и водяной пар. Первое ощущение духоты, второй насыщает влагой воздушную среду кухни.
Существует 3 типа систем обменной вентиляции, способствующих поддержанию микроклимат в комнатах здания:
- Естественная.
- Комбинированная.
- Принудительная с механическим побуждением.
Прежде чем рассмотреть работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток и наоборот.Удаляемый воздух должен заменить наружным, иначе эффективность вентилирования сведется к нулю.
Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.
Принцип естественной вытяжки
Вентиляция данного типа работает за счет природной тяги, развивающей внутри вертикальной трубы и побуждающей воздух двигаться по каналу снизу вверх.Важно понимать, от чего зависит сила тяги:
- Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
- Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего стремится выйти в верхнюю зону помещения и далее в вытяжную шахту.
- Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.
Справка. Относительная молекулярная масса водяного пара 18, воздуха — 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.
Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже — перепад температурный невелик.Неизменным остается один параметр — высота уровня и разница.
Устройство природной вентиляции — самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.
Комбинированный воздухообмен
В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках.Практикуется 2 варианта:
- наружный воздух механизированными приточными установками, выброс происходит посредством вертикального канала;
- на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.
Яркий пример комбинированного варианта — вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.
Механизированный приток местных агрегатов, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрический ТЭНом. Объем подачи и степень системы регулируется вручную либо автоматически.
Комбинированное вентилирование применяется в любых типах частных домов — кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение тепла, удаленного вместе с воздухом, ложится на радиаторную систему отопления.
Устройство бризера — местное приточной установкиПринудительное вентилирование здания
Принцип действия принудительного воздухообмена простой — притяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведены несколько распространенных примеров:
- Притоком занимаются бризеры, установленные во всех комнатах. На чердаке входит общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
- В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
- За воздушный обмен отвечает одна установка общая — центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
- Микроклимат внутри жилища фанкойлами — местными калориферами с функцией обогрева / охлаждения.К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).
Разъяснение. Рекуперация — это процесс отбора тепловой энергии вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник — рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.
Особенность механических вентсистем — совмещение вентиляции с воздушным отоплением.Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение — довести температуру притока до 30–50 ° С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.
Схема движения встречных потоков в рекуператореКакой вариант лучше
Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам — естественной и комбинированной.Аргументы в пользу этих вариантов:
- Приемлемые финансовые затраты при строительствеже и эксплуатации.
- Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт / ч. Приточные установки с подогревом возьмут больше — около 500 Вт на каждую комнату.
- Вентиляция с естественным побуждением вполне обеспечивает нормативный воздухообмен в одно- и двухэтажном здании, тем более внутри дачного домика.
- Не требуется выделять полезный здание под размещение вентиляционного оборудования и прокладку воздуховодов.
- Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.
Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода — расчетов, проектирование и квалифицированного монтажа. Без разработчиков профильным образованием и грамотных исполнителей обойтись не удастся.
Последний нюанс: принудительная вентиляция не содержит пространства для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:
Делаем вентиляцию правильно
Организовывая воздушный обмен, предлагаем за основу систему с естественным побуждением как наиболее дешевую и распространенную.Данный вариант также подойдет для всех типов хозяйственных построек — бань, сараев, курятников, погребов и так далее.
Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома драгоценного тепла — это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.
Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен.Требования нормативных документов, методика и алгоритм расчетов — большая тема отдельной статьи.
В качестве примера использования планировку одноэтажного дома. На чертеже схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:
- внешний приток надо организовать во всех комнатах кроме коридоров и санузла;
- направление потоков внутри дома — из жилых помещений в более загрязненную кухню и ванную комнату;
- блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
- высота подъема труб определяется расчетным путем, минимум для одноэтажного здания — 2 метра;
- для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;
- проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.
Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Предлагается кухонное помещение в другом месте.
Теперь подробно рассмотрим организацию по потоковому помещению.
Жилые комнаты: спальня, детская, гостиная
В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу — устроить подачу чистого воздуха внешними способами:
- встроить в оконный профиль приточный клапан типа Aereco;
- вмонтировать вентиляционный регулируемый клапан в стену;
- установить бризер с вентилятором и дополнительным подогревом воздушной струи.
Справка. В многоэтажных домах советской постройкивалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают качественный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.
Приточные клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток.Вытяжкой служит щель высотой 15—20 мм, оставленная под межкомнатной дверью.
Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0,1–0,2 м / с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.
Варианты встроенных вентиляционных решетокСовет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.
Кухня-новая
Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:
- Предусматривается 2 точки притока — щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
- В идеале строится 2 вертикальных трубы, выведенных на крышу, — для общеобменной вентиляции и кухонной вытяжки.Тогда жир и копоть не станет засорять основной канал.
- Решетки забора воздуха монтируются под потолком.
- Допускается устройство одной вытяжной шахты достаточного диаметра.
- Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя — проникнет в столовую.
Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен 100 м³ / ч на газовую плиту либо 60 м³ / ч на электрическую.Вот зачем нужно устраивать 2 притока.
Кухонную механическую вытяжку нельзя подключить к шахте напрямую — при отключенном вентиляторе сечение канала жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:
Санузел — туалет и ванная
Стандартная схема вентиляции влажного помещения проста:
- Воздух из коридора просачивается в ванную под входной дверью.
- Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
- Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.
Чтобы скорее удалить из туалета влагу и неприятный запах, разрешить встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится.Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.
Котельная и другие
Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.
Подача воздушной смеси в котельную производится через дверь, вытяжка — вертикальным каналом.Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.
Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.
остальных рекомендаций по воздухообмену в помещениях:
- Коридор и прихожая вентилируются транзитными потоками, идущими в сторону кухни и ванной.
- Помещения бани вентилируются так: уличный чистый воздух поступает в предбанник, оттуда в парилку. Приточное отверстие в парной рядом с соединением, вытяжное — в нижней зоне противоположной стены.
Варианты вентиляции банных помещений
- Способы вентиляции гаража и подвала мы изложили в виде отдельного руководства.
Наружные и внутренние каналы вентиляции дома лучше монтировать из пластиковых либо жестяных труб расчетного диаметра.Воздуховоды, проложенные через холодный чердак, обязательно утепляются.
Допустимо использовать пластмассовые трубы для внутренней канализации, но учтите один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.
Заключение
Разбирая способы вентиляции частного дома, мы не воспользовались дополнительным притока — инфильтрации.Просачивание воздуха сквозь мелкие щели в современных жилищах практически отсутствует сведено к минимуму благодаря окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно.
Вытяжная вентиляция через стену на улицу
Секреты обустройства вентиляции с выходом на улицу в частном доме или квартиры
Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома — отверстие в стене.Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.
Схемы вентиляции через стену
В квартирах или частных домах рациональное использование вентиляции через стену:
- с естественной тягой;
- с механическим оттоком;
- комбинированной.
Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выход через стены.
Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.
Одна из проблем, испытывающих при ее эксплуатации — отсутствие притока воздуха.Подразумевается, что свежий воздух проникает в помещение через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливаетя приточные клапаны.
Общедомовые вытяжки тоже работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно соорудить вентиляцию в стене частного дома.Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.
Механическая или естественная?
Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скоростью движения и температуры.
Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене вытяжной вентиляции.Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах устанавливают механическую. Целнее механическое побуждение и в помещениях большой площади.
Комфорт достигает при уменьшении скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.
Приточные устройства вентиляции в стенах
Естественная вентиляция будет работать удовлетворительно, если на противоположной стене вытяжного отверстия расположить приточный клапан.
Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:
Места монтажа вентиляции в стене:
- между подоконником и батареей;
- в створке пластикового окна;
- возле окна, как можно ближе к потолку.
Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.
Чтобы избежать неприятностей сделайте проход через стену над радиатором.
Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.
Монтаж приточного клапана
Монтаж вентиляции в стену не сложен, но требует аккуратности:
- На устройстве обозначьте место размещения клапана;
- Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм.Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
- В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
- Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
- На внешний оголовок наденьте защитную сетку, на внутреннюю — крышку.
В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.
Вытяжные устройства в стенах домов
В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы — вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции.В качестве бытовых представленных осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.
Вентилятор может запускаться вручную или автоматически по команде датчика воздуха. Самые совершенные таймером, запускающий двигатель по заданному режиму.
Как вывести вентиляцию через стену — важный вопрос, но сначала следует рассчитать характеристики оборудования:
где М — мощность вентилятора, О — объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В — воздухообмен в зависимости от назначения.
- для кухни 15 крат;
- для туалета 8 крат;
- для ванной или душевой комнаты до 20 крат.
Наилучшее место для установки вентилятора в частном доме — на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.
Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.
- В готовое отверстие вставляется муфта, которая прилагается в комплекте.
- Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
- Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.
Подключаются к электропитанию вентиляторов через легкоплавкие предохранители, которые установлены в электрощитке.
Если вы сомневаетесь в знаниях мастера электрики, пригласите для подключения вентилятора-профессионала.
Вентиляция через стену частным домом и квартиры с выходом на улицу
Вентиляция с выходом на улицу: механическая и естественная схемы, монтаж приточного клапана, а так же вытяжные и приточный устройства.
Источник: strojdvor.ru
Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене
Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентиляции жилых помещений актуальной как никогда ранее.Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.
Типичные проблемы с вентиляцией
Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам.Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному воздействию, удалению неприятных запахов и т.п.
Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.
Но вскоре проявляются в виде душной проблемы атмосферы, размножения плесени в комнате и других подобных явлениях.Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.
Приточные вентиляционные установки различного и вида разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с помощью вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.
На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. В летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.
По этой причине следует задуматься о необходимости установить специальные вытяжные клапаны.Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.
Разновидности вытяжных клапанов
Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, ликвидировать последствия ошибок и восстановить нормальное вентиляционное состояние ходов удается не всегда.
В таком вытяжном клапане могут оказаться более чем уместными. Конструкция этих устройств очень проста, их назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.
Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан.Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно принудительно.
Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и / или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.
Как устроено такое изделие
Обычный вытяжной клапан состоит из трех основных частей:
Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу.Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.
Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, поток правильное передвижение воздушного потока. Конструкция может также оставить отвес, который позволяет клапан в закрытом состоянии, если отключен вентилятор.
Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками помещений. Например, полезная будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.
Одним из распространенных вариантов вытяжного клапана является конструкция типа «бабочка». Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд функций лопастей, которые движутся по принципу жалюзи.
Как выбрать подходящий вариант
Чаще всего вытяжные клапаны вентиляции в конструкцию из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует его сечение: прямоугольное или круглое.
Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство.Наиболее распространенными модели, рассчитанные на поток 4-6 м / с. Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшой потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.
Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство.Так, для кухни используют мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.
В многоэтажных домах трубу вытяжной вентиляции необходимо вывести на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.
Вытяжная вентиляция в стене
В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену.Для этого используются специальные модели вытяжных клапанов с вентилятором, который вставляют в специальную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.
Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку необходимо постоянно помнить о необходимости включить или отключить вытяжной клапан.
Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этим настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень воды в помещении.
В этом случае устройство начинает работу, когда воздух в помещении становится слишком влажным, в при снижении вентилятор остановится. Выбирая устройство автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.
Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать мощный мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентиляции будет эффективным эффективным.
При расчетах обычно используют простой формулой:
- М — необходимая мощность вентилятора;
- О — объем помещения, в котором будет установлено устройство;
- В — повышающий коэффициент воздухообмена.
Вычислить объем комнаты, как из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:
- для отдельного туалета — 8;
- для кухни — 15;
- для ванной или совмещенного санузла — 20.
Этот показатель поможет выбрать клапан с мощным вентилятором.Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.
При расчете мощности вытяжного вентилятора необходимо чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.
Производительность вентилятора должна быть достаточной для того, чтобы через клапан выходил отработанный воздух из дополнительных помещений, а не только из той комнаты, в которой установлено устройство.Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.
Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.
Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняется разметку, затем начинается сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда использовать специальный инструмент с алмазной насадкой.
Отверстие для вытяжного клапана по размерам и соответствует размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом.В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.
Такие работы обычно сопровождаются большим количеством пыли, от которой не избавляется даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.
Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления.Это дорогое оборудование, дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.
Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.
Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.
Все такие щели аккуратно задувают монтажной пеной, которая обеспечивает конструкцию герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.
После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст эстетичный вид. Чтобы вокруг эффективности работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется муфты уложить слой изоляционного материала.
Этот момент нужно учесть при вычислении отверстия под вытяжной клапан.Некоторые мастера считают муфту, которая комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости прочной конструкции муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.
Если такая труба используется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием.Кабель подводят к электрощитку, при подключении в целях безопасности использовать легкоплавкие предохранители.
При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя срок после того, как будет выключен свет.
Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, чтобы обеспечить приток воздуха в эти помещения.Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.
В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа «бабочка» в зимнее время могут покрываться слоем льда, что также приводит проблемы в работе механизма.
Вытяжная вентиляция через стену на улицу: вытяжной клапан
Для чего нужна вытяжная вентиляция. Установка клапана в стене. Рекомендации по выбору подходящей модели. Порядок монтажа. Фото и видео.
Источник: sovet-ingenera.com
Как монтировать вентиляцию через стену на улицу
Герметичные пластиковые окна в офисах и жилых домах породили другую. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы.И если в многоэтажных домах такие запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.
Вентиляция в частном доме
При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.
Механическую вентиляционную систему в этом случае можно разместить через территорию.Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.
Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:
- определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
- рассчитываются размеры необходимого воздуховода;
- далее выбирается оптимально подходящая схема вентиляции в несущей конструкции;
- готовится план для устройства воздушных каналов;
- монтаж место монтажа вентиляции;
- монтируются устройства, обеспечивающие приток и вывод воздуха;
- строится система воздухоотведения.
Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.
Системы вентиляционных конструкций бывают трех видов:
- естественное вентилирование;
- принудительная с помощью вентиляторов;
- смешанная система.
Ускоренная принудительная система способов:
- с помощью вентилятора через окно;
- продухов и выводящих каналов;
- вытяжного отверстия в стене.
Для качественной работы конструкций, нужно правильно выбрать место расположения вытяжки. Приток и отток воздуха должны охватывать все места.
Естественная система вентиляции
Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств.Установка и обслуживание такой вентиляции не требуют больших денежных затрат.
Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы выходные каналы в местах расположения вентиляционного стояка.
Чтобы правильно работала естественная вытяжная система, отверстие для вытяжной вытяжки воздуха расположено на внутренней стороне внизу.Клапаны же могут располагаться в разных местах.
Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже установлены приточные системы, оснащенные фильтрами и заслонками, позволяющие регулировать функционирование клапана.
Но там, где климат суров, нагретые отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.
Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтобы он не прикасался к трубке.Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
Система принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал.Отверстия для воздуха, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймер, чтобы он сам включался через промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Вентиляционная конструкция в туалете
В частных постройках устанавливают туалеты необязательно внутри помещения.
Туалет внутри здания
Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Будет скапливаться сырость, потом появятся плесень и неприятные «плесени».
Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляет:
- воздуховоды;
- приточные каналы;
- вентиляторы в отверстии для вытяжки.
Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.
Уличный туалет
Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы.Ведь яма установлена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью трубопровода канализации с системой смыва. Тогда дополнительная вентиляция не нужно будет делать.
Но возможен и вариант вентиляционной организации конструкции.
Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.
Схема естественной вентиляции максимально простая: внизу стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей заботой.
В устройстве принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, в туалетной кабинку проводят электричество. Но следует позаботиться о безопасной проводке.
В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.
Вытяжная вентиляция через стену на улицу
Как правильно выполняется вытяжная вентиляция через стену на улицу в помещениях различного назначения.
Источник: ventkam.ru
Советы по тому, как вывести вентиляцию через стену
Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно просто обеспечить хороший приток свежего воздуха, но и добиться движения потоков воздуха при помощи приточно-вытяжных методов.И дабы осуществить комфортные условия для работы оборудования делают выход вентиляции через стену. А чаще всего на улицу выводят вентиляцию в таких помещениях, как кухня и ванная в многоэтажках. Безусловно, в помещениях появляется неприятный запах, что часто приводит к дискомфорту жильцов дома.
Какие существуют виды вентиляции?
Все вентиляционные системы можно разделить на три основных типа, а именно:
При этом первый тип относится к полной автономной вентиляции.То есть циркуляция воздуха осуществляется без каких-либо дополнительных приборов или механизмов, без применения электричества. Она представляет собой установку в каналах и продухов, которые чаще всего выводят вентиляцию через стену. В силу разницы давления и температуры между началом системы и ее концом осуществляется самый обычный природный процесс движения воздуха. Это все действует по принципу сквозняка.
Какой вариант вентиляции через стену самый лучший?
Естественно, если вы не хотите заморачиваться по этому поводу и тратить время на восстановление системы дома, то здесь есть крайне простое решение.В частности вы можете часто открывать дома все окна и двери, дабы квартира проветривалась. Такую «силу» нужно делать каждый день минимум по 15 минут. Еще одним способом является установка дорогих окон из пластика, обладающих функцией микропроветривания. Они помогают вам поддерживать нужный микроклимат в квартире. Кроме этого, сегодня также можно приобрести современный кондиционер, который способен обсуш или же увлажнять воздух в вашем доме, в зависимости от надобности. Также такие устройства сейчас могут вентилировать или дозировать воздух.И хотя данное устройство является крайне полезным, оно не может полностью справиться с вентиляцией квартиры.
Так, систему вентиляции в вашем доме можно устроить при помощи нескольких клапанов, которые встраиваются в стену. Мощность таких клапанов нужно подбирать в зависимости от размера комнат. На рынке сегодня можно также выбирать и между различными видами данных вентилируемых устройств. Самый простой можно отнести наиболее экономичные клапаны с наличием заглушки, которая открывается вручную.Они отличаются негабаритными размерами и общей бесшумностью. Для их монтажа нужно сделать отверстие в стене на 135 мм в диаметре. Такую вентиляцию через стену на улицу лучше всего установить за батареями.
Это никак не испортит интерьер комнаты, и при этом свежий воздух будет прогреваться перед тем, как попасть в ваш дом. Тем не менее, климат квартиры будет зависеть от погоды на улице.
В основном многофункциональные клапаны работают на базе вытяжных вентиляторов, которые встраиваются в форточку.Такие изделия включают в себя фильтр, решетку и калорифер. Но при этом нужно позаботиться об установке дополнительной звукоизоляции.
Данные устройства являются довольно-таки мощными и в то же время стоять не много. Кроме этого, температуру свежего воздуха, который поступает в дом, можно регулировать. Тем не менее, наиболее оптимальным для системы вентиляции является устройство, которое установлено вместе с воздуховодом.
Здесь важно правильно выбрать мощность системы, для чего сперва нужно определиться с перво воздухообмена. Так, нормальным считается приток 70 м3 / час для одного человека. Воздушные массы должны идти от более чистых помещений, например, таких как зал или спальная, к более «грязным», к примеру, на кухню или ванную. Согласно с назначением помещения можно установить такие значения притока-вытяжки в м3 / час:
- для спальни нужно 250/200
- для кухни 100/150
- для ванны 50/50
- для гостиной 200/250
- для коридора 20 (так как здесь требуется только одна вытяжка).
А дабы снизить уровень шума от такого вытяжки, расположенной снаружи помещения. Также в ванной или на кухне можно установить вытяжной вентилятор через стену, он вытянет от влажного воздуха и разных неприятных запахов. Таким образом, теперь вы знаете, как вывести вентиляцию через стену и какой способ вентиляции наиболее подходит вам.
Как вывести вентиляцию через стену: выбираем наилучший способ
Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности.А для нормальной жизни в вашем доме нужно не просто обеспечить хороший
Источник: stroy-king.ru
Сквозь стены: вентиляция на улицу
Сквозь стены: вентиляция на улицу
Даже если между вами и свежим воздухом встала стена — и мы сейчас выражаемся не фигурально, — выход есть, и не один. Как сделать приточную вентиляцию через стену на улицу и как сделать это хорошо?
Приток и вытяжка — вот инь и ян любой вентиляции.Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.
Приточная вентиляция в квартире на улицу
Приточная вентиляция — это поступление свежего воздуха с улицы в квартире. Недостатки притока напрямую на самочувствие человека. Если в помещении не хватает свежего воздуха, появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается доп.В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.
В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо — через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также стеклопакеты в окнах затрудняют прохождение воздуха.Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за перепада температурного и давлений низкого снаружи и внутри здания.
В этом случае нужно найти способ получить воздух снаружи — из окна или из стены.
Вентиляция через окна
Самое очевидное — открывать окна на проветривание. Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартире попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.
Другой способ вентиляции через окно — приточный клапан, который устанавливается в раму окна. Так можно усилить естественный приток, создаваемое дополнительное отверстие для притока воздуха. Это до некоторой степени улучшает ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.
Вентиляция в стене квартиры
Все прочие способы организации притока подразумевают поступление свежего воздуха через стену.Существуют два типа вентиляции через стену — естественная и механическая.
Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролируем его объем.
При установке приточного клапана в здании большая часть системы климатических условий: в регионах с холодными затяжными стенками клапаны промерзают сами и приводят к промерзанию стен вокруг.
Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция — это устройство с помощью вентилятора, которые принудительно нагнетают воздух снаружи.
Основные виды таких устройств:
Имеют несколько скоростей притока. Для холодных регионов желательно выбрать модель с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.
Строго говоря, это не приточная, а приточно-вытяжная вентиляция. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay рекомендует останавливать, если температура за окном опускается ниже 10 ° С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы; для детских, например, рекомендуется даже более влажный воздух) .
Такие устройства эффективны в наиболее широком диапазоне температур: от -40 ° С до + 50 ° С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.
Сквозные отверстия под приточную вентиляцию в стене
Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене — воздуховод. Для разных устройств потребятся разные отверстия.
блокры вентиляционных отверстий в стене для распространенных устройств:
- Приточные стеновые клапаны — 100-132 мм (клапан КИВ — 132 мм).
- Проветриватели — 82-150 мм (Aeropac — 82 мм, iFresh — 125-150 мм).
- Рекуператоры — одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстояниями 200-350 мм между ними (Mitsubishi Lossnay).
- Бризеры — 132 мм.
Согласование сквозного отверстия под вентиляцию в стене
Действующие строительные нормы не предусматривают использование разрешительных документов на бурение в наружной стене диаметром менее 200 мм.Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работу с отделом и архитектурой вашего района. Предварительно вооружитесь документацией: пример найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.
Как сделать сквозное отверстие для приточной вентиляции в стене
Существует несколько способов бурения в зависимости от материала и толщины стены.
В тонкой стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а затем аккуратно пробить или выпилить отверстия между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.
При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками необходимого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная — в самом прямом смысле, пыли и мусора будет очень много.
Для более толстых стен и стен из бетона способ бурения — алмазная установка.
Толщина стен в типом панельном жилом доме — от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей — 38 см, а в холодных зонах достигают 64 см. Отделочный слой и утеплители добавить еще несколько сантиметров.
Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа.Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалить пыль, грязь и воду (она необходима по технологиям) во время работы. Алмазное бурение оставляет помещение чистым.
Бурение в отверстии под вентиляцию требует не только неплохих навыков управления прибором, но и специального оборудования для проверки намеченной для сверления стены на наличие арматуры и электропроводки.
Мы рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.
Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг — вне зависимости от того, какое устройство Вам устанавливаетют.
Как располагать устройство приточной вентиляции на стене
Каждый тип устройств приточной вентиляции с креплением на стене имеет свои особенности расположения на этой стене.
Приточный клапан
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Чтобы струя воздуха не попадала на домочадцев, его необходимо разместить так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления может быть до некоторой степени нагреть из клапана.
Еще одна вытяжка следует — установить клапан напротив вытяжной тяги, чтобы усилить приток за счетяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператор
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, угловые и оконных рам.
Проветриватели
Проветриватели размещают на стене с учетом расположения приборе, через которые воздух входит в дом. Они могут обнаружить снизу сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать link около его батареи (но не тесную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей подей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер нагревает воздух до заданной Вами температуры автоматически — при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии станции MagicAir). Поэтому ограничения по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий воздух из бризера должен «рассеиваться» по комнатам.
Вытяжная вентиляция через стену на улицу
.Они ведут в общедомовую шахту, а оттуда — на крышу. Там душный, пыльный, наполненный испарениями и запахами из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начинает всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.
Если вы хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор.Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении — из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.
Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.
Сквозь стены: вентиляция на улицу
Вентиляция через стену на улицу: как выбрать, 3 основных типа, особенности монтажа, в каких квартирах и домах можно установить вентиляцию с отверстием в стене стены
Источник: ция.ru
Вывод вентиляции на крышу частного дома —
Как вывести вентиляцию на крышу в частном доме?
Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.
В результате этого спустя непродолжительное время люди, даже не имеющие архитектурного образования, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.
Опасность отсутствия вентиляции
Если не сделана вентиляция то любой жилой дом получает следующие проблемы.
- Конденсация влаги при перепадах температур на внутри кровельном пространстве. Прямо на деревянных несущих конструкциях скапливается влага, которая вызывает распространение плесени и грибка. В этом может вызвать даже начало гниения элементов крыши.
Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство.В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность. - Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей. Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стенового кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
- Запах сырости в ванной после каждого её использования. Даже на кафельной отделке под постоянной появляется самая настоящая плесень.Избавится от которой, кстати, не получится.
И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.
Как делали вентиляцию раньше?
Очень простой выход из положения был известенчим ещё издревле.
При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это кажется многим. С их помощью становилось возможным сушить чердачное помещение у любого строения.Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.
При выполнении всех этих условий будет обновляться один раз в одном часе.
Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками снижает параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.
Условия для монтажа
Для вентиляции в крыше при её системе необходимо соблюдение следующих условий.
- Технологический забор между покрытием кровли и непосредственно утеплителем. Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
- Установка дополнительных элементов, обеспечивающих принудительную вентиляцию. Благодаря им появляется возможность эффективной тяги воздуха прямо на улицу.На крыше для этого ставятся проходные устройства.
Дополнительные элементы
Дополнительные элементы для вентиляции крыши частного дома.
- Специальный кровельный вентилятор. С их помощью можно легко избавиться от излишней воздуха в помещении.
Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие размером не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.
В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.
Вентилятор обязательно устанавливается на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.
После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.
- Карнизная вентиляция. Она возможна если приже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
- Аэраторные элементы. Они хорошо помогают вывести влагу.Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько расстояния между ними должно быть более 12 метров.
Правильный вывод вентиляции
Правильный вывод вентиляции обеспечивает:
- Отток тёплого и насыщенного влагого воздуха из-под крыши на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
- Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
- Оптимальный температурный диапазон в жаркие летние дни. Вывод нагого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома будут ощущать излишней духоты, находясь внутри дома.
- Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этой полной гигиеничности и недопущению распространения бактерий.
Важные моменты
Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующему моментм:
- Тип кровли. Для каждого устройства стоит особые особенности материалов. Ведь разные покрытия обладают различными свойствами.
- Площадь вентилируемого пространства и угол наклона кровельного покрытия.
Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуация уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.
Вывод
Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.
В случае необходимости обратиться за помощью к специалистам, можно получить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринять новые меры.
Стоит помнить, что жилой дом — это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительных конструкций безвозвратно погибнут.
Вентиляционный выход трубы на крышу обеспечит хорошую тягу
Практически все жилые дома при постройке или реконструкции оборудуются той или иной системой очистки воздуха.И какого бы типа ни была вентиляция, проход через крышу является важным этапом ее сооружения. Для каждого из видов кровельных материалов устройство узлов прохода должно проводиться по его схеме. Чтобы система безотказно служила не один год, все действия по ее монтажу следует вести со знанием дела. Ознакомьтесь с методами установки вентиляционной трубы на крыше, и эта информация послужит вам подспорьем в работе.
Вывод отработанного воздуха из дома
Если вы приступаете к строительству коттеджа «с нуля», то необходимо предусмотреть сооружение вентиляционных каналов в кирпичных стенах внутренних помещений.Естественная вентиляция не потребует дорогостоящего и будет постоянно находиться в вашем доме свежим воздухом.
При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.
Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.
Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания.Из-за их недочетов может ряд неприятных явлений:
- запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
- эффект от вытяжки незначителен по причине недостаточной длины трубы;
- вытяжка работает в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
- каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.
Причина проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельнымогом».
В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности рекомендуется использовать специально предназначенные для этого проходные элементы.
Планирование проходов для вентиляции
Начинать обустраивать надлежащим образом вентиляционную систему с продумывания и составления принципиальной схемы вентиляции всего вашего дома.
Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?
Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет.Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать обратное тяги.
Укажите заранее расположение вентиляционных труб на крыше и сделать проходы для них, если точно известна привязка по месту.
Предназначение и виды кровельных проходок
Проходы через крышу устраивают для вывода разных видов вентиляции:
- внутренних жилых помещений здания;
- фановой трубы стояка канализации;
- чердачного подкровельного пространства.
Кроме этого, бывает необходимо обустройство выходов дымовых труб и телевизионных антенн.
Конечным верхним системой воздуховодов служит специально изготовленный участок трубы, называемый вентиляционным выходом. Смонтированная по всем правилам вентиляционная труба на крыше обеспечивает вытяжку воздуха из помещений и не допускает эту протечек воды под кровлю. В тех местах, где нужно устраивать проход вентиляции через крышу, устанавливать проходные элементы, соответствующему определенному типу кровельных материалов.
Домовладельцы имеют возможность приобретать готовые комплекты различных вентиляционных выходов для установки на кровлях из твердых и мягких материалов. С их помощью легко осуществить вывод стояка вентиляции на крышу таким образом, чтобы кровля не протекала и не утратила эстетичного вида. Такие устройства также предохраняют вентиляционные каналы от попадания внутрь грязи и осадков.
В зависимости от конструкции крыши вашего дома и вида вывода вентиляции, проход через крышу может у вас быть различной высоты и формы.Кроме вытяжных труб круглого сечения, используются также и прямоугольные короба для вентиляции на крышу.
Для того, чтобы трубы вентиляции на крыше не стали причиной нарушения герметичности кровли, места их прохода следует обустраивать с особой тщательностью.
Устройство узла проходки вентиляции
Конструкция самых простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане.Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или общим защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.
Более подробным техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы независимо от изготовителя, их отличают лишь небольшие различия.Наибольшая популярность приобрели выходы вентиляции на крышу, крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».
- внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
- крепление выходов производится на надежный проходной элемент формы;
- высота трубы рассматривается в разных вариантах исполнения от 400 до 700 мм;
- нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
- внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
- труба вентвыхода теплоизолируется, чтобы помешать возникновению конденсата и ледяной пробки;
- есть возможность поставить на вентиляционный выход электровентилятор;
- с дефлектором защищает трубу от осадков и усиливает тягу.
В некоторых случаях проходной элемент не входит в комплект и приобретается отдельно. Выбирайте его с учетом, чтобы форма накладки проходного элемента соответствовала типу и профилю кровельного покрытия.
Проходные элементы обеспечения универсальности установки вентиляционной трубы на любой крыше. Их монтаж можно одновременно как с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.
Важное значение кровельных аэраторов
В зимнее время внутри кровельных конструкций и на чердаках образуется конденсат. С целью обезопасить крышу от сырости, образования грибка и плесени, вам нужно будет обеспечить вентиляцию пространства под кровлей.
Крышная вентиляционная установка предельно проста по устройству. Воздух должен естественным движением снизу вверх под крышей. Для его поступления будут служить отверстия в карнизе, выходить он будет через аэраторы с крышкой вентиляционного отверстия, устроенные в кровле ближе к коньку.
Чтобы прикрыть отверстие для условий, используйте крышку для вентиляции различных конфигураций, в том числе и вентиляционный грибок на крышу, фактически представляющий собой декоративный колпак.
Расположение вентиляционных выходов на крыше
Специалисты советуют делать расположение вентиляционных труб на крыше ровно над соответствующим стояком. В этом случае, без изгиба канала, эффективность воздухотока будет максимальной. Если такой возможности нет, тогда придется использовать для соединения гофрированные переходники.На скатных крышах рационально устраивать кровельную проходку ближе к коньку. Преимущества такого варианта в том, что длинная внутренняя часть трубы будет оставаться в тепле под кровлей, а более короткий верхний элемент будет значительно устойчивее под ударами ветра.
Имеет также значение высоты вентиляционных шахт над крышей здания. При низком расположении тяга будет слабой, а слишком длинную трубу придется фиксировать растяжками. Руководствуясь строительными нормативами, вам следует монтировать вентиляционную трубу на наклонной крыше на высоту 50 см над кровлей.Если крыша плоская, высота трубы может достигать 30 см. В случае, когда на плоской крыше расположены площадки для отдыха или она эксплуатируется таким способом, высота вентвыхода должна быть не менее 2-х метров.
Какой бы вариант расположения вентиляционных труб на крыше вы не избрали, главное, чтобы их концы находились выше так называемой зоны ветрового подпора. Иначе сильный ветер может блокировать воздухоток и даже направить его вспять.
Правильный монтаж проходок для воздуховода
Рассмотрим пример, как выполнить монтаж вентиляционной трубы на крыше из металлочерепицы.Устройство крышной вентиляционной установки аналогичным и другим типам кровель, некоторым некоторым отличиям.
Последовательность этапов монтажа вентиляции на крыше:
- Определите место установки на крыше проходного элемента.
- Снаружи на верхней волне металлочерепицы прочертите контуры отверстия по шаблону, прилагаемому в комплекте с изделием.
- Вырежьте зубилом и ножницами по отверстию в металлу в черепице для выхода трубы вентиляции на крышу.
- Вырежьте соответствующие отверстия в нижних гидроизолирующих слоях кровли.
- Разметьте по шаблону и просверлите ряд отверстий под саморезы.
- Очистить поверхность металлочерепицы вокруг отверстия от влаги и пыли.
- Нанесите слой герметика на нижнюю поверхность уплотнительной прокладки.
- Уложите прокладку на предназначенное место.
- Установите на прокладку проходной элемент и закрепите его саморезами.
- Вставьте в проходной элемент трубу выхода вытяжки и проверьте ее на вертикальность.
- Зафиксируйте трубу шурупами в правильном положении.
- Обеспечьте герметичность выходной вентиляции для металлочерепицы на крышу со стороны чердака.
По окончании монтажа вентиляции на крыше основание проходного элемента должно быть так плотно прижато к кровле, чтобы из-под прокладки выдавился излишек герметика.
Предлагаем вашему вниманию видео, вы можете ознакомиться с процессом установки вентиляционной трубы на крыше из профнастила.Таким же несложным образом вы сможете установить и вентиляционный выход на металлическую крышу своего дома.
Время подводить итоги
Вы могли убедиться, что в рассмотренном нами процессе монтажа вентиляции на крыше и установке труб нет особых сложностей. Ваша вентиляционная система непременно будет эффективной, если вы заблаговременно настроите высоту вентиляционных шахт, поднимающихся над крышей здания. А срок службы кровли, потревоженной проходкой через нее вентиляционного выхода, только не сократится, если вы ответственно отнесетесь к качеству монтажных работ.
Как вывести вентиляцию на крышу в частном доме?
Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.
В результате этого спустя непродолжительное время люди, даже не имеющие архитектурного образования, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.
Опасность отсутствия вентиляции
Если не сделана вентиляция то любой жилой дом получает следующие проблемы.
- Конденсация влаги при перепадах температур на внутри кровельном пространстве. Прямо на деревянных несущих конструкциях скапливается влага, которая вызывает распространение плесени и грибка. В этом может вызвать даже начало гниения элементов крыши.
Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство.В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность. - Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей. Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стенового кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
- Запах сырости в ванной после каждого её использования. Даже на кафельной отделке под постоянной появляется самая настоящая плесень.Избавится от которой, кстати, не получится.
И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.
Как делали вентиляцию раньше?
Очень простой выход из положения был известенчим ещё издревле.
При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это кажется многим. С их помощью становилось возможным сушить чердачное помещение у любого строения.Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.
При выполнении всех этих условий будет обновляться один раз в одном часе.
Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками снижает параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.
Условия для монтажа
Для вентиляции в крыше при её системе необходимо соблюдение следующих условий.
- Технологический забор между покрытием кровли и непосредственно утеплителем. Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
- Установка дополнительных элементов, обеспечивающих принудительную вентиляцию. Благодаря им появляется возможность эффективной тяги воздуха прямо на улицу.На крыше для этого ставятся проходные устройства.
Дополнительные элементы
Дополнительные элементы для вентиляции крыши частного дома.
- Специальный кровельный вентилятор. С их помощью можно легко избавиться от излишней воздуха в помещении.
Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие размером не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.
В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.
Вентилятор обязательно устанавливается на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.
После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.
- Карнизная вентиляция. Она возможна если приже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
- Аэраторные элементы. Они хорошо помогают вывести влагу.Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько расстояния между ними должно быть более 12 метров.
Правильный вывод вентиляции
Правильный вывод вентиляции обеспечивает:
- Отток тёплого и насыщенного влагого воздуха из-под крыши на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
- Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
- Оптимальный температурный диапазон в жаркие летние дни. Вывод нагого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома будут ощущать излишней духоты, находясь внутри дома.
- Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этой полной гигиеничности и недопущению распространения бактерий.
Важные моменты
Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующему моментм:
- Тип кровли. Для каждого устройства стоит особые особенности материалов. Ведь разные покрытия обладают различными свойствами.
- Площадь вентилируемого пространства и угол наклона кровельного покрытия.
Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуация уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.
Вывод
Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.
В случае необходимости обратиться за помощью к специалистам, можно получить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринять новые меры.
Стоит помнить, что жилой дом — это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительных конструкций безвозвратно погибнут.
Установка и вывод трубы вентиляции на кровлю
Вывод вентиляции на крышу — очень ответственный этап устройства этой системы, поскольку от его правильности зависит ее эффективность.Для их хорошей циркуляции необходимо ввести «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.
Как вентиляцию вывести на крышу: важно обеспечить тягу
Постоянная тяга — это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, предписывают действующие нормативные акты, необходимо при проектировании системы учесть:
- тип здания;
- из какого материала сделана крыша и стены;
- материал утеплителя и его необходимость в зависимости от местности;
- место выхода вентканала на крыше.
Вентиляционные трубы необходимо покупать с учетом двух требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:
- тонкие стенки способствуют высокой проникающей способности вентшахт;
- гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха.
- минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
- трубы легковесные, значит установить их не сложно.
Материалы и инструменты для монтажа
Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при помощи наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:
- резиновые прокладки;
- силикон;
- узел прохода с клапаном или без;
- отвертка;
- саморезы кровельные;
- фломастер;
- изоляция для труб;
- электроножницы по металлу;
- дрель;
- лобзик
Указанный «арсенал», к примеру, хорошо удовлетворительно при обустройстве кровли из металлочерепицы.
Технические характеристики вентиляционной трубы над крышей
Высота вентканала, угол наклона, а также диаметр трубы зависит от типа кровли. Перед установкой воздуховода стоит выяснить:
- взаиморасположение расположение труб отопления, дымохода, водопровода;
- «кровельный пирог» — слои, их порядок размещения;
- какой внешний слой кровли;
- стропильная конструкция включает ли коньковую балку;
- размер ската.
Можете быть уверены, что делаете все правильно, если в разработанной программе присутствуют такие данные:
- Диаметр сечения вентканала не меньше 140х140 мм.
- Высота вентиляционного воздуховода до конька 3 м.
- Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
- Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала это уровень конька, можно расположить трубу выше.
- При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
- Вертикальный воздуховод должен устанавливаться под углом 10 °, при длинном скате.
Монтаж вентканала на металлочерепичную крышу
На кровле частном доме с помощью маркера сделать разметку. В комплекте прохода узла вентиляции имеется шаблон, который можно использовать при разметке.
Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру.Для этого можно применить любой инструмент — электроножницы по металлу, в случае с металлочерепицей — зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».
Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов — диаметр должен совпадать с размерами крепежных элементов.
На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли.Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.
Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они становятся причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.
Установка вентканала на крышу через ондулин
Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами.Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из АБС полимера.
К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала осуществляется следующим образом:
- ондулиновые листы крепятся вокруг предполагаемого выхода трубы из отверстий кровли — исключительный лист, который будет располагаться выше трубы;
- на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
- устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
- ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
- необходимо вставить в лист-основание, и закрепить пластиковыми шпильками.
Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.
Осадки и вентиляционная труба: способы защиты
Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена.Главным требованием является стойкость материала к коррозии. Так как он устанавливается в самой высокой точке на сайте, то дополнительный уход за ним не предусматривает.
Вентиляционный грибок на крышу установить не только для защиты от осадков — он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания — производители выпускают его в разной цветовой гамме.
Грибок проще монтировать на вентканалы с круглым сечением.Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно на нее установить сетку.
Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются.Профилактика — несложная задача, поэтому все можно сделать своими руками, сэкономить при этом деньги на вызов специалистов.
Установка и вывод трубы вентиляции на кровлю
Вывод вентиляции на крышу — очень ответственный этап устройства этой системы, поскольку от его правильности зависит ее эффективность. Для их хорошей циркуляции необходимо ввести «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс.Это значит, что без вентканала выходящего на крышу не обойтись.
Как вентиляцию вывести на крышу: важно обеспечить тягу
Постоянная тяга — это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, предписывают действующие нормативные акты, необходимо при проектировании системы учесть:
- тип здания;
- из какого материала сделана крыша и стены;
- материал утеплителя и его необходимость в зависимости от местности;
- место выхода вентканала на крыше.
Вентиляционные трубы необходимо покупать с учетом двух требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:
- тонкие стенки способствуют высокой проникающей способности вентшахт;
- гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха.
- минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
- трубы легковесные, значит установить их не сложно.
Материалы и инструменты для монтажа
Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при помощи наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:
- резиновые прокладки;
- силикон;
- узел прохода с клапаном или без;
- отвертка;
- саморезы кровельные;
- фломастер;
- изоляция для труб;
- электроножницы по металлу;
- дрель;
- лобзик
Указанный «арсенал», к примеру, хорошо удовлетворительно при обустройстве кровли из металлочерепицы.
Технические характеристики вентиляционной трубы над крышей
Высота вентканала, угол наклона, а также диаметр трубы зависит от типа кровли. Перед установкой воздуховода стоит выяснить:
- взаиморасположение расположение труб отопления, дымохода, водопровода;
- «кровельный пирог» — слои, их порядок размещения;
- какой внешний слой кровли;
- стропильная конструкция включает ли коньковую балку;
- размер ската.
Можете быть уверены, что делаете все правильно, если в разработанной программе присутствуют такие данные:
- Диаметр сечения вентканала не меньше 140х140 мм.
- Высота вентиляционного воздуховода до конька 3 м.
- Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
- Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала это уровень конька, можно расположить трубу выше.
- При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
- Вертикальный воздуховод должен устанавливаться под углом 10 °, при длинном скате.
Монтаж вентканала на металлочерепичную крышу
На кровле частном доме с помощью маркера сделать разметку. В комплекте прохода узла вентиляции имеется шаблон, который можно использовать при разметке.
Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру.Для этого можно применить любой инструмент — электроножницы по металлу, в случае с металлочерепицей — зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».
Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов — диаметр должен совпадать с размерами крепежных элементов.
На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли.Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.
Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они становятся причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.
Установка вентканала на крышу через ондулин
Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами.Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из АБС полимера.
К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала осуществляется следующим образом:
- ондулиновые листы крепятся вокруг предполагаемого выхода трубы из отверстий кровли — исключительный лист, который будет располагаться выше трубы;
- на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
- устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
- ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
- необходимо вставить в лист-основание, и закрепить пластиковыми шпильками.
Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.
Осадки и вентиляционная труба: способы защиты
Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена.Главным требованием является стойкость материала к коррозии. Так как он устанавливается в самой высокой точке на сайте, то дополнительный уход за ним не предусматривает.
Вентиляционный грибок на крышу установить не только для защиты от осадков — он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания — производители выпускают его в разной цветовой гамме.
Грибок проще монтировать на вентканалы с круглым сечением.Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно на нее установить сетку.
Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются.Профилактика — несложная задача, поэтому все можно сделать своими руками, сэкономить при этом деньги на вызов специалистов.
система приточной вентиляции своими руками как правильно сделать
На микроклимат в доме вызывает множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его предотвращает потенциальные проблемы, связанные с ним.
Как правильно установить вентиляцию своими руками в частном доме, чтобы использовать воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество других с ними тем по системе вентиляции в частном доме.Установка вентиляционной системы может оказаться слишком непростой, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволяет определить фронт работ и просчитать необходимый бюджет .
Зачем в частном доме нужна вентиляция
Вентиляция — это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.
Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат становится комфортным для проживания, когда выдерживаются следующие условия:
- воздух должен быть чистым и свежим;
- показатели температуры и влажность — в пределах нормы.
Создать эти условия в жилом пространстве и система вентиляции.Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.
Система вентиляции в частном доме такие задачи:
- вывод наружу, во внешнюю среду, воздух, безопасность пыль и углекислый газ;
- обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.
Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера.Она позволяет принимать продукты в кладовках и вещи в гардеробных помещениях. На кухне необходимы необходимые для приготовления пищи условия.
Нормы расхода воздуха — требование к вентиляции
В СНиПах зафиксированы нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается объем воздуха, который поступает в единицу времени (1 час) и объема помещения.Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.
Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.
- количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см 3 / час при площади более 20 м 3 .Если на одного человека приходится менее 20 м 2 площади, достаточно 3 м 3 / час.
- Исходя из предназначения той или иной жилой комнаты определяет такие нормы расхода воздуха :
— для жилой комнаты: 3 м 3 / час на 1 м 2 площади;
— для раздельных санузла и ванной комнаты: 25 м 3 / час;
— для совмещенного санузла: более 50 м 3 / час;
— для кухни: в соответствии с типом плиты и конфорок 2-х конфорочная электрическая и газовая требует 60 м 3 / час, 4-х конфорочная газовая 90 м 3 / час.
- Нормы краткости воздухообмена таковы :
— для комнат, в которых постоянно есть люди — один объем в час;
— для помещений технической направленности — от одного объема в 5 часов (то есть в час должно быть 0,2 объема).
На показатель влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять + 18 °, на улице + 5 °.
Методики расчетов параметров вентиляции
Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции .
- на основании норм потребления . Если норма потребления воздуха на одного человека составляет 60 м 3 / час, то вычислить производительность достаточно просто: умножив норму на количество проживающих человек.В таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
- в соответствии с кратностью воздухообмена . По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если таких частот не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь дома на высоте потолков в доме.Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.
Естественная и принудительная вентиляция
Любая вентиляционная система по своей сути природной либо искусственной.
Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, создавающей из-за разницы в температуре и дополнительном воздушном давлении внутри и снаружи здания.
Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.
Естественная вентиляция: принципы функционирования и особенности
Естественная вентиляция способствует движению вверх теплых масс, идущих снизу . Скорость циркуляции зависит от разницы температуры и того, с какой скоростью движется ветер.
Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.
Преимущества естественной вентиляции:
- отсутствие шумов;
- работа без аварий;
- дешевый монтаж;
- энергонезависимость;
- высокая надежность;
- мягкий микроклимат;
- экономичность.
Недостатки такого типа воздухообмена:
- слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
- тяга зависит от времени года и высотности дома;
- регулирование интенсивности невозможно;
- почти полное отсутствие движения летом, когда выравниваются вне дома и внутри его;
- тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
- вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
- отсутствие обработки воздуха;
- для продолжения циркуляции требуется установка приточных клапанов.
Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.
Недостаточность вентиляции определяют по следующим признакам:
- запотевают стекла;
- на кухонных стенах образуется жирный налет или грибок;
- зимой повышенная влажность.
Особенности искусственной вентиляции
Искусственная вентиляция создается специальным электромеханическим оборудованием, принудительным способом. Вентиляционное оборудование состоит из следующих элементов :
- вентилятор;
- фильтра, очищающего воздушные массы;
- глушителя шума;
- калорифера, называющего воздух;
- воздушный клапан.
Если система современная рекуператор, отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.
Преимущества искусственной вентиляции:
- работа системы не зависит от обстоятельств и окружающих условий;
- можно отрегулировать характеристики для каждой комнаты;
- не требуется ручное управление оборудованием;
- воздух может обрабатываться, создавая максимально удобный микроклимат.Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.
Недостатки искусственной вентиляции:
- работа системы зависит от источника энергии и увеличивает расход энергоресурсов, особенно зимой;
- само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
- проект должен быть тщательно просчитан.
Смешанный тип вентиляции
Существует еще один тип вентиляции, совмещающий особенности этих двух систем — смешанный.Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.
Схемы работы вентиляции. Рекуператор
Схемы вентиляции в частном доме бывают нескольких видов:
- приточная : работает на подачу воздуха;
- вытяжная : работает на вытяжку из дома;
- приточно-вытяжная комбинированная.
Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температурой не ниже 18 °, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность позволяет обеспечить воздухом все жилье. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия и работала на охлаждение летом и на обогрев зимой.
Вытяжная вентиляция в частном доме с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора каждый по нормативам одна вытяжка, если контролирующие органы не потребуют ее на прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяются вредные испарения.
Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами :
- два воздуховода устанавливают под самимком: один выводит воздух, другой набирает через вентилятор;
- один воздуховод, на приток, устанавливает внизу стены, а другой под потолком, куда и уходит отработанный воздух.
Принцип работы рекуператора в теплообменнике потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве для использования приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе.В целом функционирование рекуператора в приточно-вытяжной системе поддерживает 70-90% тепла выходящего воздуха.
Особенности вентиляции частных домов
Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальню, кабинет и другие жилые помещения и только потом по коридорам — в технических и вентиляционных шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникает избыточное давление, которое позволяет попасть неприятным запахам и пыли.
Вентиляция кухни
Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над своим. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:
- кухня более 8 м 3 — плита должна иметь две горелки;
- 12 м 3 — не больше 3-х горелок;
- 15 м 3 -4 горелки.
Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очистить разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги в решетке: пламя должно затягиваться внутрь, бумага прилипать.
Если кухня более 15 м 2 , вытяжных каналов должно быть несколько.
Вентиляция в ванной и санузле
В ванной и санузле необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м обеспечивает необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.
Все составляющие воздуховода устанавливаются на расстоянии от нагревателя. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, окружающей воздуха, таймеры.
Вентиляция подвального пространства
Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени.Для естественной циркуляции воздуха вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.
Если в подвале устроены перегородки, в них также отдушины, предоставая их под потолком и защищая решетками от грызунов.
Вентиляция верхних этажей и чердака
В малоэтажных коттеджах лестничные пролеты становятся вентиляционными системами, позволяя отработанному воздуху подниматься наверх, создавая перепад температуры и воздуха между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентиляции мансарды нужна принудительная система вентиляции.
Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо создать правильный воздухообмен.Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины — от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.
Вентиляционная система своими руками
Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:
- параметры воздухообмена и микроклимата;
- нормативах, определенных для оборудования типа;
- Особенности использования оборудования.
При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:
- чтобы настроить и ремонтировать можно было самостоятельно;
- должны быть резервные узлы;
- управление — максимально простое;
- система должна быть надежной в разных условиях эксплуатации;
- вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
- монтаж и эксплуатация — экономичны.
Рекомендации и нюансы
Вентиляция частного дома — ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытается сэкономить, получая массу проблем. Специалисты дают рекомендации по вентилированию, к которому стоит прислушаться:
- Наличие кондиционера не решит вопрос вентиляции . Обладая способ изменить характеристики воздуха, он не может создать его кругооборот.Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
- Вытяжной вентилятор не справится с проветриванием здания . Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
- Проветривания и открытого окна недостаточной вентиляции . Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
