В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.

Внимание!

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Схема подключения через выключатель на проводе

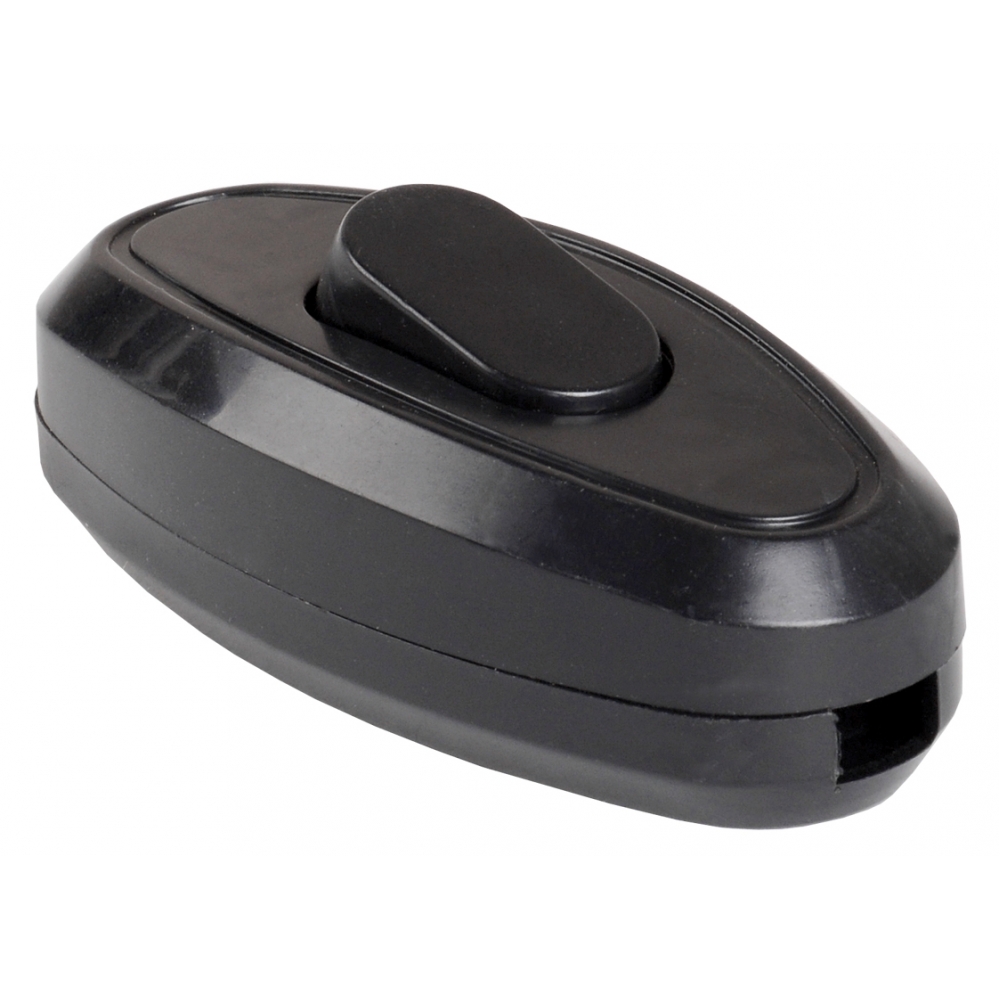

А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку.

Получается вот такая схемка:

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.

Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Выключатель для бра и настенных светильников: виды и конструктивные особенности

Все осветительные приборы настенного типа управляются с помощью электроустановочных устройств, которые отличаются между собой формой, конструкцией, функциональностью и техническими характеристиками. Не является исключением и выключатель для бра. Подбирается выключатель для светильника под конкретную модель прибора и в соответствии с личными требованиями покупателя.

Разновидности выключателей для бра и светильников

Из всех представленных на рынке моделей, наиболее распространенными являются настенные выключатели, которые отличаются между собой:

1. Способом крепления к стене:
   • Накладные (внешние). Монтаж данного варианта выполняется при наличии наружной проводки или невозможностью установить другим способом.
   • Встроенные (внутренние). Вариант самый распространенный и встречается практически везде, где требуется подключение к электросети.
2. Способом подсоединения:
   • Оснащены винтовыми подсоединением проводов. Недостатком первого варианта является ослабление контактов, поэтому периодически винты нужно подкручивать.
   • Безвинтовыми зажимами. Этот вариант отличается быстрым и простым монтажом, и благодаря надежной конструкции механизма, обеспечивается долговечный контакт между проводом и токопроводящей арматурой.
3. По типу включения/ выключения бывают:
   • поворотными,
   • клавишными,
   • кнопочными,
   • сенсорными,
   • веревочными и др.

Конструкционные решения и особенности

Каждый вид следует рассмотреть отдельно.

• Поворотные выключатели относятся к ретро стилю. Это изобретение прошлого века представлено линейкой качественных и надежных электроустановочных устройств. На сегодняшний день подобные изделия пользуются спросом у почитателей стиля ретро.
• Клавишные модели являются самыми распространенными. Простая конструкция позволяет управлять одним или одновременно несколькими светильниками, включая и выключая лампочки сразу или поочередно. На рынке представлены одно-, двух- и трехклавишные модели.
• Кнопочные устройства — вариант для повсеместного применения. Конструкция кнопочного механизма достаточно простая: состоит из подвижного контакта и возвратной пружины, при нажатии на которую замыкается и размыкается электрическая цепь. Отдельную линейку занимает кнопочный выключатель для настольной лампы. Подобная конструкция очень удобная в эксплуатации.

• Сенсорный выключатель — это инновационный способ управления светом, в основу которого заложены микросхемы. Главным отличием от стандартных моделей является отсутствие обычных клавиш и контактов. Такое устройство безопасное, так как в процессе эксплуатации полностью исключается короткое замыкание, а за счет низкого показателя износа увеличивается срок его службы. Чтобы включить светильник достаточно слегка задеть панель рукой.
• Выключатель для бра шнуровой или веревочный — электроустановочные устройства, оснащенные специальным капроновым шнуром, посредством которого включается и выключается светильник. Это самый необычный и практичный вариант, который также нашел применение там, где установить другие модели электроустановочных устройств не представляется возможным.

  Веревочный выключатель работает по принципу кнопочного варианта, при первом натяжении шнура лампочка загорается (электрическая цепь замыкается), при втором — тухнет (цепь размыкается).
  Крепится выключатель с веревочкой на настенные светильники, в том числе и к бра. Вместо шнура осветительные приборы зачастую оснащаются красивой металлической или пластиковой цепочкой, которая кроме основного предназначения выполняет декоративную функцию.
  Выключатель потолочный, оснащенный веревкой, является один из самых первых видов электроустановочных устройств, которые располагаются непосредственно под потолком. Такой вариант управления светом не утрачивает своей популярности на протяжении нескольких десятков лет и используется в торшерах, настенных бра и в настольных лампах.

Варианты подключения бра через выключатель

В зависимости от модели осветительного прибора, существует несколько вариантов подключения к электропитанию:

• Подключение через настенный выключатель. Если настенный светильник или бра подключаются через настенный выключатель, то провода к светильнику подводятся внутри стены (методом штробления) или по кабель каналу. Провода не видно, но необходимо проложить кабель еще до ремонта помещения. Сам выключатель монтируется в встраиваемом подрозетнике.
• Прямое подключение к электросети. То же самое, что и в предыдущем варианте, только выключатель находится не в стене, а в светильнике. Первое действие — к стене прикручивается крепежная пластина рядом с местом выхода проводки, после чего провода светильника соединяются с жилами проводки и изолируются.  Скручивание концов между собой осуществляется по следующей схеме: фаза — L, рабочий ноль — N, земля — PE. Располагать настенный прибор желательно на высоте от 1,5 до 2 метров.
• Посредством отдельного провода необходимой длины, оснащенного выключателем на проводе и вилкой на конце. Крепится проходной выключатель на провод на определенной высоте. По типу управления устройства бывают кнопочными и клавишными. Такие настенные светильники с выключателем позволяют не наносить урон сделанному в помещении ремонту, так как нет необходимости в прокладке внутренней электропроводки. Приборы можно переносить и размещать там, где нужно и удобнее всего.
  Как подключить выключатель на проводе для бра видео будет полезно посмотреть:

• На стене под потолком крепится выключатель со шнурком или цепочкой.


Совет! Узнать, как подключить бра с выключателем шнурком можно в интернет. На сайте размещено видео для наглядного просмотра инструкции.

Простой выключатель. Схема подключения — Доктор Лом

Подключение электрического выключателя под силу каждому

Сталкиваться с подключением выключателя приходилось многим домовладельцам — при ремонте их нужно или менять, или устанавливать. Первым делом при проведении таких работ нужно отключить электричество — выключить вводной автомат и сделать все для того, чтобы случайно его никто не включил.

Что же касается установки и подключения выключателя, чаще всего встречаются две схемы — подключение одноклавишного выключателя и подключение двухклавишного. Для проведения работ в обоих случаях нам потребуются:

• сами выключатели;
• распределительная коробка;
• соединительные провода;
• изолента.

Подключаем выключатель в распределительной коробке

При подключении важно учитывать один факт: подключать фазный провод к светильнику можно только через выключатель, то есть фаза всегда подключается на разрыв — благодаря этому выключатель будет разрывать фазу, а не ноль, что позволь сделать эксплуатацию приборов безопасной и удобной. Фазный провод определяется с помощью индикаторной отвертки, обычно он красного цвета.

Что в себя включает схема подключения одноклавишного выключателя:

• сам одноклавишный выключатель;
• источник питания;
• распределительную коробку;
• одну или несколько параллельно включенных лампочек.

Для фазы и для ноля для более удобной работы лучше приобрести провода разных цветов, чаще всего это красный и синий.

С распределительного щита к коробке обычно подходит кабель от светильника, выключателя, а также двухпроводной кабель — если он двухцветный, работа значительно упрощается. Фазный провод часто красный, нулевой — синий. Фазный красный провод от щита подключается к красному проводу, который идет к выключателю. Второй провод от выключателя (синий) необходимо подключить к красному проводу, который подключен к светильнику или другой нагрузке. В итоге у нас есть фаза, идущая на лампу и соединенная между собой. Нулевой провод от щита нужно подключить к нулевому проводу, идущему к светильнику. Таким образом, получилось, что нулевой провод от распределительной коробки соединяется прямо с лампочкой, а фазные провода подключены к светильнику через выключатель.

Подключаем двойной выключатель

Выключатель позволяет управлять двумя группами светильников и используется для включения/выключения из одного места двух светильников. Как и в случае с одноклавишным выключателем, первым делом снимаем напряжение на щите и убеждаемся, что все электричество отключено, и работы проводятся в безопасных условиях.

От распределительного щита в коробку приходят два провода: фазный (красный) и нулевой (синий). Нулевые провода от распределительного щита, а также светильника номер один и светильника номер два соединяются между собой. Провод, который идет к общему контакту выключателя, подключаем к фазному проводу от распределительного щита. Допустим, что провод, идущий на общий контакт — зеленого цвета, провода с выходов — синего и желтого. Эти провода в распределительной коробке подключаются к соответствующим группам светильников. Они образуют собой коммутируемые фазы двух групп светильников. Далее нулевой провод (синий) от распределительного щита подключается к нулевому от распределительной коробке, который идет на светильники. Выключатель соединяет только фазы двух групп приборов.

Проходной выключатель: схема управления из трех мест

Иногда двойного выключателя бывает недостаточно. В таком случае используются проходные выключатели, а также перекрестные, которые имеют не три, а четыре контакта, за счет чего получается две пары параллельно переключаемых контактов.
Количество управляющих пунктов не названо четко, главная проблема — сложность коммутации в распределительной коробке, поскольку слишком много проводов к ней подводится. В данном случае важная грамотная маркировка, без которой очень легко запутаться.

Подключение выключателя проводится так: выходная пара контактов из первого проходного выключателя подключается к проводам, которые веду к входной паре следующего перекрестного выключателя — повторять до последнего проходного выключателя, у которого нужно соединить общий контакт с кабелем, который идет к прибору. Провод фазы соединяется с входным контактом первого выключателя, второй провод от светильника — с нулевым распределительной коробки.

Больше статей на нашем канале

Проводка и схема подключения выключателя — RozetkaOnline.

Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).

Таким образом, из схемы ясно видно, кода в выключателе размыкается фазный провод — светильник не горит, а при замыкании контакта – цепь восстанавливается. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя, подавать фазу на лампу, а ноль пускать через выключатель запрещено. Ведь при использовании в выключателе схемы с разрывом нулевого провода, вся проводка остается под напряжением, даже при выключенном свете. Во время замены лампочки в светильнике, при случайном прикосновении к находящимся под напряжением контактам или при касании токопроводящего корпуса, при пробое изоляции провода, при отсутствии заземления устройства, может произойти поражение человека электрическим током.

Двухклавишный выключатель, используется для управления сразу двумя группами освещения,  например парой разных светильников, или одним светильником включающим в себя сразу несколько ламп, в таком случае одна клавиша отвечает за одну часть ламп, а другая за другую, соответственно при включении сразу обоих клавиш, в светильнике будут гореть все, а при выключении одной из кнопок, останется гореть только часть ламп, что делает более гибким процесс управления освещением, способствует экономию электроэнергии. Схема подключения двухклавишного выключателя представлена ниже.

Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Практика показывает, что электропроводку осветительной линии лучше разделять с силовой, в случае аварии не произойдет полного обесточивания квартиры. Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Кроме того, ремонт освещения можно спокойно делать используя переноску, также будет доступна дрель и другой электроинструмент, для возможности проведения ремонтных работ. Если же авария будет в силовой линии, то освещение позволит хорошо разглядеть неисправность, особенно это актуально для помещений без естественного освещения, таких как ванная комната, кладовая и т.п.

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Основная идея применения автоматического выключателя — защита проводки, от поражения человека электрическим током он не защищает. В целом общая схема освещения в квартире выглядит вот так:

Чаще всего, освещение прокладывается трехжильным медным кабелем(проводом), сечением 1,5 мм. кв. марки ВВГ или NYM, с защитным автоматическим выключателем на 10A-16А. Для подавляющего большинства случаев, это оптимальный вариант построения схемы освещения, с учетом развития энергосберегающих технологий и активного внедрения их в бытовых светильниках, такой вариант электропроводки не потребует замены в течении всего срока своей службы.

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности. Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной настройкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампами, одной основной лампой и 3 периферийными лампами, обычно меньшего размера. Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Подробнее в разделе «Самостоятельная помощь».com

и проводка Введение: 11 шагов

Я не собираюсь углубляться в подробности ноу-хау в области электричества, но есть несколько важных моментов, которыми я хочу поделиться, прежде чем мы начнем; например, основы того, что такое цепь (комбинация шнура лампы, розетки, вилки и переключателя создает ее), электрический ток (поток топлива, который зажигает лампу), почему переносные лампы не заземлены и какие материалы будут проводить электрический ток.

Цепь — это замкнутый контур, по которому могут непрерывно перемещаться заряды (ток).

В нашем случае схема состоит из источника питания (блок выключателя> розетка), двух токопроводящих проводов (шнур лампы) и небольшой лампы, к которой присоединены свободные концы проводов, идущих от источника питания (розетка и лампочка). Когда соединения выполнены правильно, цепь «замкнется» (управляется переключателем), и ток будет течь по цепи и зажигать лампу.

ТОК — это поток электрического заряда в цепи, питающей лампу.

Ток протекает в шнур лампы через провод H ot и возвращается к источнику через провод «Нейтраль» . В результате шнур лампы (или молнии) состоит из двух проводов. Некоторые шнуры, используемые в основном для подвешивания подвесок, имеют три провода, а третий — это то, что называется «землей».

A ЗАЗЕМЛЕНИЕ — это дополнительный провод, резервный путь, который обеспечивает обход, через который может проходить электричество в случае короткого замыкания в системе (т.е.д .: провод, находящийся под напряжением / горячий, касается металла, соприкасающегося с кожей). Вместо того, чтобы проходить на землю через человека, он будет проходить через заземляющий провод. Это будет круглый контакт на трехконтактной вилке или зеленый провод в шнурах некоторых ламп (желтый в Европе).

Благодаря усовершенствованной конструкции деталей современной лампы , существует очень низкий риск попадания электрического тока в детали лампы, к которым можно прикоснуться, и в результате большинство современных портативных ламп для интерьера не заземлены. (Портативный = любая лампа, которая не прикреплена к стене или потолку.) Пока оба провода шнура (горячий и нейтральный) изолированы от открытых металлических частей и изолированы от контакта с открытыми металлическими частями лампы. лампа, заземление не требуется.

ЭЛЕКТРИЧЕСКИЕ ПРОВОДНИКИ — это типы материалов, которые позволяют протекать электрическому току в одном или нескольких направлениях. Металл — это тот металл, который мы используем в этом классе в виде провода шнура лампы и штырей вилки / розетки, резьбы и клемм.Важно, чтобы никакой другой проводящий материал не контактировал с «находящимся под напряжением» металлом, поэтому, даже если детали предназначены для предотвращения этого, важно знать, какие материалы представляют собой потенциальный риск.

Вот краткий список всех материалов, которые должны НЕ вступать в контакт с любым находящимся под напряжением металлом на лампе:

• другой металл (например, корпус лампы, арфа или металлический абажур)
• графит * (т. Е. : карандаш led)
• электронные схемы (они сделаны из проводящего полимера)
• вода
• наши тела (вся эта вода…)

* Интересный факт: графит, хотя и не должен быть подключен к каким-либо проводам под напряжением, является отличной смазкой для жесткой резьбы гнезда! Если у вас возникли проблемы с ввинчиванием лампочки в розетку, отключите лампу и натрите графитом внутреннюю резьбу патрона. И да, да! Проблема решена без прерывания проводки.

Как подключить выключатель света — очень просто

Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец.Как домовладельцу, вам, вероятно, придется менять выключатель света много раз, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже. Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.
