Гофрированные воздуховоды: виды, расчет, рекомендации по монтажу

Warning: file_get_contents(https://aboutdc.ru/calc/calc-suck-section.php?id=1784): failed to open stream: HTTP request failed! HTTP/1.1 404 Not Found in /home/users/y/yuriy18/domains/aboutdc.ru/content/page.php on line 295

Вентиляционные воздуховоды в виде гофры подбираются в зависимости от эксплуатационных условий. Если требуется возведение вытяжной системы внутри помещений, то лучше подойдут более дешевые неизолированные изделия. В то время как для приточных систем с охлаждением (нагревом) воздуха применяют изолированные гофры. Их использование способствует снижению теплопотерь в неотапливаемых помещениях или за их пределами снаружи. Кроме того, гофрированные воздуховоды с высоким диапазоном рабочей температуры используются для отведения дыма из котловых топок.

http://4ne.ru/stati/poleznye-sovety/stroitelstvo/lift-v-kottedzh.html

Содержание статьи:

• Расчет сечения

• Рекомендации по монтажу гофрированных воздуховодов

• Типы и применение гофротруб для вентиляции

• Алюминиевые и стальные гофротрубы

• Производство алюминиевых гофротруб

• Пластиковая гофротруба

• Теплоизолированные гофры для вентиляции

• Преимущества применения гофр в вентсистемах

В данной статье мы подробно разберемся, что такое гофрированные воздуховоды, где они применяются и как их правильно монтировать. Кроме всех важных нюансов, мы расскажем и о преимуществах данных изделий.

Расчет сечения

Чтобы определить требуемое сечение гофрированного воздуховода нужно знать расход воздуха и пердполагаемую скорость его движения. Если не знаете скорость, то принимайте 3м/с для расходов до 200м/3ч и 4м/с, если расход выше.

Рекомендации по монтажу гофрированных воздуховодов

Монтаж осуществляется с использованием ряда комплектующих, которые используются для полугибких и гибких гофр:

• Хомуты из металла под разные диаметры.
• Хомуты из нейлона с самозатяжкой.

Для того чтобы эксплуатация гофрированных воздуховодов была длительной и не вызывала лишних проблем, необходимо пользоваться следующими монтажными рекомендациями:

• В дополнение к хомутам из пластика и металла применяется алюминиевая лента-скотч при соединении гофр к фасонным участкам. Нанесение ленты осуществляется с припуском на сторону по 50 мм.
• Если для уплотнения используется герметик, то его следует наносить на предварительно очищенную и обезжиренную поверхность.

• Монтаж осуществляется только после полного вытяжения трубы. В противном случае для воздуха возникнут дополнительные сопротивления при циркуляции.
• Если гофра имеет изоляционный слой, то фиксируются оба слоя.

Что касается расстояний между крепежными элементами, то для:

• Горизонтального монтажа – от 1,5 до 3,0 м., максимальная «глубина» провисания не более 50 мм. на 1 м. натяжения.
• Вертикального монтажа – от 1,0 до 1,8 м.

При установке требуется тщательно соблюдать рекомендации из сопутствующей документации, особенно в разделах регламентирующих максимально допустимые радиусы поворота гофры.

Гофры активно используются в строительной отрасли. Это обусловлено удобством монтажа, долговечностью и невысокой стоимостью.

Но применение гофрированных воздуховодов для обеспечения вентиляционных систем не всегда актуально. Необходимо осуществлять правильный выбор материалов и типов гофр – только в этом случае применение будет максимально целесообразным.

Типы и применение гофротруб для вентиляции

Применение гофрированных воздуховодов осуществляется уже на протяжении двух десятков лет. Наиболее часто их используют для возведения вентиляции в частных и многоквартирных домах, промышленных цехах, мастерских и складах.

По типу гофры могут быть неизолированными или обеспеченными слоем изоляции по внешнему диаметру. Также идет подразделение по материалу изготовления:

• Пластик или ПВХ (полихлорвинил).
• Алюминий в чистом виде или покрытый ламинированным слоем из полимера.
• Сталь.

Кроме того, востребованы конструкции на проволочном каркасе из пружинной стали, которые могут состоять из:

• Алюминиевой фольги.
• Металлизированной ленты на основе полиэфира.

Гофры имеют диаметр, который варьируется от 100 до 500 мм. Он избирается в зависимости от монтируемого оборудования и его мощности, а также от общей длины вентканалов.

За счет эластичности гофротрубы возможно использование меньшего количества строительных материалов, что позволяет сэкономить. Кроме того, вентиляционная система не будет иметь острых углов, что снизит сопротивление для циркуляции воздуха, обеспечивая тем самым большую эффективность. Для того чтобы сохранить целостность балок и несущих конструкций, гибкий гофрированный воздуховод может быть проложен вокруг них по периметру. Данный вид монтажа значительно быстрее по времени и дешевле.  Если пространство тесное и установка жестких переходников затруднена, то гофрированные воздуховоды будут незаменимы для соединения участков на разных уровнях.

Отличительной чертой гофр являются их отличные аэродиномеские характеристики. Давление циркулирующего воздуха при движении снижается незначительно. Это позволяет всей системе работать с максимальной производительностью и эффективностью, а также более экономно расходовать электроэнергию при работе автоматических установок. Сами вентканалы могут быть доукомплектованы различными устройствами для распределения воздушных потоков, датчиками, клапанами и измерительными приборами. Если гофра имеет круглое сечение, то можно будет установить маломощный вентилятор непосредственно в месте перехода гофры в жесткий вентотвод.

Алюминиевые и стальные гофротрубы

Гофрированные отводы из алюминия или стали считаются категорией полужестких. Они используются в том случае, когда необходимо быстро и с минимальными затратами возвести качественную вентиляционную систему. Системы получаются легкими, но при этом обладают достаточной прочностью.

Основные свойства данных гофротруб отвечают всем техническим нормативам и требованиям:

• Пожаробезопасны.
• Легко и быстро устанавливаются.
• Ремонтопригодны и заменяемы.
• Позволяют доступ для проведения осмотров вентшахт и отводов.

Гофры из алюминия или стали также обладают рядом индивидуальных преимуществ в сравнении с воздуховодами других типов:

• Небольшая масса.
• Внешняя поверхность не накапливает статический заряд, поэтому конструкции не нуждаются в заземлении.
• Диапазон допустимого температурного воздействия варьируется от -35 до +270^о
  С.

• Герметичность.

• Способны выдерживать длительное воздействия УФ-излучения.
• Защищены от коррозии.
• Позволяют выполнять сгибы.

Кроме технических преимуществ, гофрированные отводы из алюминия имеют презентабельный вид, обеспечивая общую эстетику. Вентканалы из таких элементов не обязательно закрывать коробами.

Долговечность гофр позволяет использовать их несколько десятилетий без демонтажа. Сам монтаж крайне прост: фрагменты взаимно соединяются и скрепляются алюминиевой лентой-скотчем. Растяжение первоначальной длины в 3-4 раза позволяет обойтись без фитингов.

Но гофрированные воздуховоды не универсальны, есть ряд обстоятельств, которые запрещают их применение или делают его нецелесообразным:

• Алюминий может быть оплавлен высокой температурой. Поэтому воздуховоды из данного материала не монтируются в качестве дымоходов для печей, каминов, котлов и пр. Гофра может прогореть, а дым при этом начнет циркулировать внутрь помещений.
• Алюминий обладает хорошими свойствами к проведению температуры. Поэтому в холодное время года поверхность алюминиевой гофры может покрыться конденсатом, что повысит общий уровень влажности в помещениях.

Монтаж значительно облегчается, если использовать следующие дополнительные изделия:

• Переходники с гибких секций на жесткие.
• Переходники для гибких секций.
• Предохранительные решетки и клапана, уберегающие воздуховод от попадания внутрь мусора.

Общие правила монтажа для гофр из алюминия рекомендуют произвести стыковку фрагментов гофры муфтами по 400 мм или специальными раструбами. Такие же правила актуальны и для стальных гофрированных воздуховодов.

Сами муфты из стали используются следующим образом:

• На торец муфты натягивается внешний край трубы.
• По верх одевается два винтовых хомута.
• Вторая труба натягивается на противоположный конец муфты.
• Хомуты взаимно затягиваются каждый на своей трубе и фиксируют трубы к поверхности муфты.

Алюминий обладает достаточной пластичностью – это свойство позволяет выполнять герметичные соединения. Кроме того, легко осуществляется стыковка двух трубок с разными диаметрами сечений. Более тонкая трубка вставляется в более толстую на 50 см. , а после осуществляется затяжка хомутом. Применение таких гофр позволяет в значительной мере сократить время на монтаж и сократить финансовые расходы.

Производство алюминиевых гофротруб

Для изготовления гофры из алюминия используются рулоны фольги с толщиной стенок не более 0,12 мм. Технология изготовления подразумевает следующие мероприятия:

• Фольга раскатывается в прокатный стан.
• По краям листа продавливаются зоны соединения (замки), а по «телу» ребра, которые придают будущей гофре гибкость.
• Заготовка наматывается на шаблон с диаметром будущего воздуховода.
• Края скрепляются тройными замками.

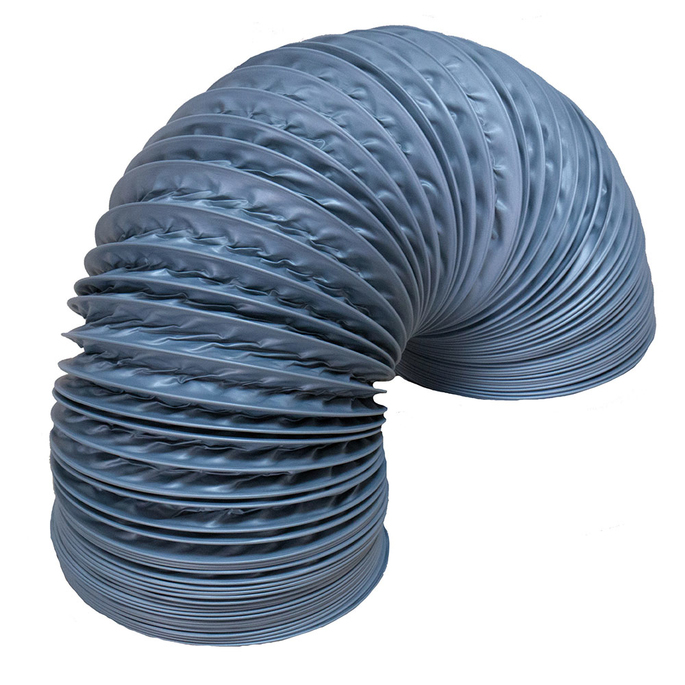

Пластиковая гофротруба

В качестве материала для изготовления используется ПВХ (полихлорвинил). В основе их применения лежит способность отводить пыль, газы, воздух или мелкодисперсные взвеси. Гофрированные пластиковые трубы активно применяются для обеспечения вентиляционных систем в химической индустрии. Температурный диапазон работы варьируется от – 20 до + 65^оС.

ПВХ передает гофрированным воздуховодам следующие свойства:

• Пластичность.
• Механическая прочность.
• Небольшая масса.
• Химическая невосприимчивость.
• Медленное воспламенение.
• Невосприимчивость к влаге.

Именно невосприимчивость ПВХ к агрессивным средам, делает гофрированные воздуховоды из данного материала незаменимыми для применения в химической индустрии, так как при осуществлении технологических процессов воздух может насыщаться химическими соединениями.

Фактурно гофры состоят из каркаса в виде проволочной спирали, на которую наносится гибкий слой ПВХ. Толщина не превышает 1 мм., а толщина каркаса варьируется от 2 до 5 мм. Наличие такого каркаса уберегает воздуховод от пережатия.

Теплоизолированные гофры для вентиляции

Воздуховоды утепляют, так как при охлаждении стенок в холодное время года на них может образовываться конденсат. При этом выполнить утепление самостоятельно сложно, поэтому гибкие воздуховоды с утеплителем приобретаются сразу в готовом виде.

Утепленный гибкий воздуховод представляет собой конструкцию из нескольких слоев. Внутри прокладывается гибкий трубопровод из полиэфира с алюминиевым верхним напылением. Поверх наносится минвата, защищенная слоем из металлизированной пленки. Изоляционный слой по толщине не превышает 25 мм. Для каркаса под изоляционным слоем используется проволока из пружинной высокоуглеродистой стали. Для того чтобы повысить пожаростойкость в утеплитель добавляются акриловые пламегасительные составы.

Утепленная гофра применяется в тех случаях, когда необходимо обеспечение следующих технических показателей:

• Снижение потерь тепла при циркуляции воздуха.
• Тепловая защита вентиляционной системы.
• Эффективная циркуляция воздуха для кондиционеров.
• Предупреждение образование конденсированной влаги.

Максимальное рабочее давление, которое способны выдерживать утепленные гофры составляет 2400 Па. К реализации выпускаются вентгофры с диаметром от 100 до 400 мм., длина готовых отрезков составляет 10 м.

Преимущества применения гофр в вентсистемах

В сравнении с другими материалами и изделиями гофры позволяют реализовать ряд следующих преимуществ:

• Гибкость и легкая деформация для сгиба позволяют создание сложных конструкций.
• Высокая прочность.
• Шумопоглащение.
• Для монтажа не нужны переходники и угловые муфты.
• Легкий монтаж.
• Занимают мало места в сложенном виде, легко транспортируются.
• Позволяют проводку внутри и снаружи помещений.

Гофры для вентиляции можно комбинировать с каналами квадратного или прямоугольного сечения. Для их соединения подходят переходники с круглого на квадратное (прямоугольное) сечение. Мы подробно разобрались в том какие бывают гофрированные воздуховоды, в нюансах их конструкций, обустройства и преимуществах использования. Используя данные нашей статьи, можно не только подобрать качественное изделие, но и правильно выполнить монтаж в конструкцию вентиляционной системы.

выбираем размер и диаметр, преимущества

Содержание:

1. Виды вентиляционных каналов
2. Из каких материалов изготавливаются гофрированные трубы
3. Как выбрать размеры гофры для вытяжки
4. Как соединить гофру с вытяжкой
5. Установка гофры на вытяжку на кухне самостоятельно
6. Производители труб для вентиляции

Устройство вытяжной вентиляции в жилом доме весьма важно для обеспечения комфортного проживания в нем. Комфорт, прежде всего, обеспечивает состав воздуха, влажность и запыленность.

Важен также газовый состав атмосферы с нормальным содержанием кислорода для горения топлива в тепловых агрегатах.

Поэтому устройство приточной и вытяжной вентиляции является обязательным при строительстве жилища. Одним из важнейших элементов таких систем является коммуникационные устройства в виде гофрированной трубы для вытяжки.

Виды вентиляционных каналов

Устройство вентиляционной системы в доме – непростая задача. И основной ошибкой является неравенство мощности по удалению загрязненного воздуха и свежего, поступающего из внешней среды.

Известны случаи, когда простая замена традиционных оконных рам на герметичные пластиковые приводила к плохому горению печей и затрудненному дыханию проживающих. А все дело в том, что нарушен баланс притока и оттока воздуха.

Чтобы правильно устроить вытяжную систему, используются различные каналы:

• гофрированные пластиковые трубы;

• пластиковые короба квадратного или прямоугольного сечения;



• металлические короба из оцинкованной стали;

• гофрированные металлические трубы из алюминия.

На чем же остановить свой выбор? Все зависит от места установки вентиляции. Например, для устройства воздуховода от кухонной вытяжки непригодны изделия из пластика. В условиях удаления горячих газов срок их эксплуатации крайне низок. Короба из оцинковки дороги и их сложно устанавливать своими силами, для этого нужны профессиональные навыки жестянщика.

Да и внешний вид такого воздуховода оставляет желать лучшего. В настоящее время популярны воздуховоды из алюминиевой гофры для вытяжки, размеры по диаметру которой выпускаются в широком диапазоне, позволяющем монтировать каналы любой степени сложности. Материал выдерживает температуры до 300 градусов, что позволяет использовать их не только в вентиляции, но и в качестве дымоходов в газовых колонках и котлах.

Какими бывают диаметры гофры для вытяжки? В таких системах используются трубы размерами:

• 100;
• 120;
• 125;
• 150 миллиметров.

Наиболее популярным является размер гофры для вытяжки на 120 мм, ему практически не уступает по популярности диаметр 125 миллиметров. Зачастую потребить просто не делает различий между этими параметрами, тем более что их можно монтировать на одни и те же доборные элементы. Этому способствует пластичность материала при использовании специальных соединительных элементов – хомутов.

Форма выпуска гофротруб – отдельные патрубки, которые в состоянии поставки  имеют длину 65-100 сантиметров, а при монтаже она способна удлиняться до трех метров без изменения размера по диаметру.

Из каких материалов изготавливаются гофрированные трубы

Основными материалами для таких изделий являются пластмассы (ПВХ), алюминий и нержавеющая сталь. О применении первых двух видов мы уже упомянули, а вот воздуховоды из нержавейки применяются в основном для отвода дымовых газов от тепловых агрегатов.

Смотреть видео

Гофрированный воздуховод

Смотрите это видео на YouTube

Это связано ее способностью выдерживать высокие температуры – до 600 градусов. Естественно, это качество не помешает и для вытяжных систем, но цена такого воздуховода будет неприемлемо высокой.

Процесс изготовления гофрированных алюминиевых труб организовывается с применением высокоточного оборудования и современных технологий. Материалом для производства таких изделий является алюминиевая (нержавеющая) лента толщиной от 0,12 миллиметров. С бобины она наматывается на специальную оправку виток к витку и сваривается лазером. В результате получается тонкостенная спиральношовная труба.

Транспортировать такое изделие крайне неудобно, в том числе по причине ее непрочной конструкции. Поэтому трубу пропускают еще через одну установку, на которой накатывается гофра круговым ножом. После этого получаются короткие патрубки, которые легко транспортировать. Как мы уже упоминали, гофрированная труба для вытяжки на 100 мм нарезается в длине от 65 сантиметров, другие размеры раскраиваются таким же образом.

В процессе монтажа такому патрубку можно придать длину до 3 метров, при этом работу нужно выполнять с особой осторожностью – стенки легко деформируются с образованием вмятин. Труба, растянутая на максимально возможную длину, практически не способна при необходимости складываться в обратном направлении.

В то же время, остаточная гофра негативно сказывается на проходимости загрязненного воздуха. При длительной эксплуатации воздуховода из таких труб на внутренних стенках образуется налет, который из-за неровностей стенок очень трудно удаляется.

Проще будет заменить их новыми, благо стоимость позволяет сделать это без существенных затрат.

Как выбрать размеры гофры для вытяжки

При проектировании вытяжки в доме, прежде всего, подбирают мощность вентилятора, чтобы обеспечить замену воздуха во всех помещениях жилого дома. В паспорте на это устройство указывается рекомендуемый размер сечения воздуховода.

Основным принципом устройства вентиляционного канала является равенство секундных объемов проходящего по нему воздуха. Поэтому в одноканальных системах не допускается сужение воздуховода. Это приводит к перегрузу электродвигателя вентилятора и увеличению расхода электроэнергии.

Вариантов выбора труб по материалу немного, это может быть пластиковая гофра для вытяжки на 120 мм, или такая же, но из алюминия. Первый вариант позволяет легче обслуживать воздуховод, удаляя осадок на стенках. Второй более технологичен в установке. Труба гофрированная на 150 миллиметров для вытяжки применяется обычно в разветвленных системах в качестве магистрального канала.

Как соединить гофру с вытяжкой

В жилых многоквартирных домах система вытяжной вентиляции предусмотрена проектом, и задача сводится к подключению внутреннего воздуховода в помещении к этому устройству. Как установить гофру на вытяжку на кухне?

Смотреть видео
[sociallocker]

Exhaust Hood installation. Подключение кухонной вытяжки

Смотрите это видео на YouTube

[/sociallocker]

В идеальном варианте, когда кухонный гарнитур укомплектован вытяжкой в одном из шкафов, задача сводится к следующим действиям:

1. Проверить наличие тяги в вытяжке. Для этого нужно поднести к решетке воздухозабора листок тонкой (газетной или туалетной) бумаги. Если он притягивается к ней, тяга нормальная и можно продолжать работу.
2. Перед тем, как крепить гофру к вытяжке, нужно на решетку системы вентиляции установить настенный патрубок с горловиной нужного размера. Для этого на ободке, прилегающем к стене, имеется 4-6 отверстий для винтов. Нужно произвести разметку и просверлить в стене нужное количество отверстий. В них установить пластиковые вставки (дюбеля) и прикрепить горловину.
3. Как одеть гофру на вытяжку? Один конец трубы нужно надеть на горловину и закрепить его, используя хомут. При этом нужно промять стенку изделия и надежно завернуть винт. Следует помнить, что в процессе работы труба вытяжки вибрирует, поэтому соединение должно быть достаточно прочным.

4. Аккуратно, не сжимая стенок трубы нужно растянуть трубу на нужную длину.
5. Выполнить изгибы в соответствии с траекторией прокладки трубы, завести ее в отверстие шкафа и закрепить второй конец трубы к горловине вентилятора с использованием такого же хомута. Гибкий материал можно уложить по любой траектории, обходя препятствия на пути трубопровода.

Растягивание трубы лучше производить в несколько приемов, не допуская ее провисания на отдельных участках. Если туба не растянута на максимальную длину, по ходу монтажа можно сжимать ее по длине, подгоняя по месту.

При наличии натяжного или навесного потолка, горизонтальный участок можно спрятать внутри этих устройств. Визуально воздуховод из такого материала выглядит достаточно презентабельно, если выполнен без значительных повреждений трубы в виде вмятин.

Смотреть видео

Термостойкий вариант соединения алюминевых гофр между собой.

Смотрите это видео на YouTube

Учитывая невысокую механическую прочность изделия, это не всегда удается. Поэтому многие пользователи вытяжных устройств закрывают вытяжку внутрь специально устроенных коробов. Особенно это актуально¸ если используется не встроенная вытяжка а прибор имеет вид навесного зонта.

Перед тем, как спрятать гофру от вытяжки на кухне, нужно выбрать способ исполнения. Это может быть короб, крепящийся непосредственно на стену. Задаваясь вопросом, чем скрыть гофру от вытяжки на кухне, можно предложить разные варианты коробов. В этой статье подробно описан способ как сделать короб своими руками.

Короб изготавливают из доступных листовых материалов, таких, как гипсокартон, фанера, ДСП, пластик и другие подобные изделия. При этом лицевая стенка делается открывающейся для обслуживания и ремонта в процессе эксплуатации.

Второй вариант как скрыть гофру от вытяжки на кухне состоит в том, что короб изготавливается отдельно и навешивается на стену.

Преимущества скрытого воздуховода состоят в том, что можно задекорировать гофру от вытяжки на кухне в тон кухонной мебели или стен.

Такой короб для гофры от вытяжки также нужно изготавливать с открывающейся передней панелью.

Замаскировать гофру от вытяжки на кухне можно и другими способами, применяя различные материалы. Любые устройства для этого создают определенные неудобства в эксплуатации и ремонте. Но нужно учитывать, что кухня – это функциональное помещение и настолько ли необходимо прятать этот воздуховод.

Установка гофры на вытяжку на кухне самостоятельно

Смотреть видео
[sociallocker]

Установка вытяжки, перевешиваем кухонные шкафы. Киев

Смотрите это видео на YouTube

[/sociallocker]

Как видно из приведенного выше способа установки вытяжной трубы, операция вполне доступна для выполнения своими руками. Для работы понадобится инструмент:

1. Маркер для разметки положения отверстий при установке настенной горловины.
2. Электродрель со сверлами, соответствующими материалу стены (кирпич, бетон или другие строительные камни) если работа ведется в деревянном доме, сверла и дрель вообще не нужны.
3. Шуруповерт для установке крепежа. Поскольку его немного, может быть достаточно отвертки соответствующего профиля.

Смотреть видео

Установка вытяжки.Как сделать.Своими руками.

Смотрите это видео на YouTube

Да и все содержание работ заключается в креплении горловины и установке двух хомутов. Это тот самый случай, когда все нужно делать своими руками.

Производители труб для вентиляции

Одним из основных поставщиков этой продукции на внутренний рынок является Челябинский завод «Электровент».  В сортаменте этого предприятия алюминиевые гибкие трубы, термостойкие изделия из нержавеющей стали, а также продукция из пластиков.

Трубы «Электровента»  популярны высоким качеством продукции и умеренными ценами. Вообще линейка продукции предприятия очень разнообразна и относится, как правилол, к вентиляционным системам.

На рынке присутствует также продукция ООО НПО «Легион», выпускающая металлические гофрированные трубы в широком ассортименте. Предприятие специализируется на выпуске продукции из стали.

Компания «СВ Профиль», в числе прочей продукции, производит вентиляционные трубы из ПВХ и успешно использует их для своей деятельности. Создана более 10-ти лет назад.

Предприятие «Рувинил» г.Москва работает на рынке вентиляционных систем с 1998 года. Производит гофротрубы из пластиков литьевым способом.

Технология производства гофротруб любого вида довольно проста и оборудование доступно по цене. Вместе с тем, в связи с ростом объема производства в стройиндустрии, потребность такой продукции увеличивается.

Стимулом для использования гофротруб для систем вентиляции является сравнительно невысокая цена на них и технологичность при монтаже вентиляционных систем. Преимущества гофротруб очевидны, но выбирать предстоит вам.

Reflectix® RAP (гофрированный лист) Обшивка возвратного воздуховода

Примечание:  Инструкции по установке и иллюстрированные чертежи носят рекомендательный характер, а установщик несет ответственность за использование соответствующих местных методов строительства.

Reflectix® RAP (гофрированный) является альтернативой обычному листовому металлу для облицовки воздуховодов возвратного воздуха. Его можно использовать для ограждения дна камер возвратного воздуха, между балочными пространствами, полостями стоек, стенами и потолком.

Описание продукта

Reflectix® RAP (гофрированный) имеет отражающую поверхность с обеих сторон и гофрированный слой посередине. Все продукты Reflectix® RAP (гофрированные) относятся к классу 1 / классу A в соответствии со стандартом испытаний UL 723, а также имеют название производителя для облегчения идентификации официальными лицами.

Преимущества

• Снижает уровень шума благодаря камере
• Не требует заводского изготовления
• Класс 1 / Класс A в соответствии со стандартом испытаний UL 723
• Скобы для балок перекрытия и полостей стоек
• Простота установки
• Экономит трудозатраты на установку
• Легкий и предварительно нарезанный
• Дешевле, чем листовой металл
• Нетоксичный/неканцерогенный

Reflectix® RAP Стандартные размеры

Продукт — Номер детали — Размер — шт.

/кор.:

• Reflectix® RAP — HVRC1648025 — 16 x 48 дюймов — 25
• Рефлекс® RAP — HVRC19548025 — 19,5 x 48 дюймов — 25
• Reflectix® RAP — HVRC2448025 — 24 x 48 дюймов — 25
• RAP Reflectix® — HVRC3236025 — 32 x 36 дюймов — 25

Балочные перемычки

Продукт — Номер детали — Размер — Штук/упаковка:

• Стандартная перемычка — HVRh2616125 — 16 x 16 дюймов — 125
• Коллектор двутавровой балки — HVRh2617125 — 16 x 17 дюймов — 125
• Коллектор двутавровой балки — HVRh2916125 — 19 x 16 дюймов — 125

Технические данные

Физические свойства – Метод испытаний – Отражающая/гофрированная/отражающая

• Класс огнестойкости – UL 723 Протестировано – Класс 1/Класс A
• Распространение пламени — Испытано UL 723 — 5
• Дымообразование — Испытано UL 723 — 0

Важная информация для этого приложения для покрытия воздуховодов:

1. В комментарии к Международному механическому кодексу 2018 г. — Раздел 602.3; листовой металл традиционно использовался как для полостей стоек, так и для полых пространств между балками. Кодекс не определяет типы материалов, разрешенных для панорамирования нижней части открытых балок для создания полостей балок. Традиционно использовался листовой металл, однако композитные материалы использовались и используются. 2. Перед установкой проверьте местные нормы и правила на предмет их соответствия вашему региону. 3. Инструкции по установке и иллюстрированные чертежи носят рекомендательный характер, а установщик несет ответственность за использование соответствующих местных методов сборки.

Инструкции по установке

Разместите 1-ю секцию RAP Reflectix® «HVRC» следующим образом:

Запуск перед установкой магистрали рециркуляционного воздуха ) по центру между балками и на 2 дюйма или более за верхнюю часть воздуховода. Это обеспечивает герметичность при установке последнего ствола.

Прикрепите боковые выступы к нижней части балок, используя минимум 3/8 дюйма через каждые 2 дюйма, убедившись, что сторона для печати находится снаружи или внизу. (Также одобренные способы крепления: стальные скобы, шурупы для листового металла, кровельные гвозди)

Запуск после рециркуляционного канала, балки или настенной пластины

• Установите рефлектометр Reflectix® RAP (гофрированный) «HVRC» (печатной стороной наружу или вниз), надрезав кромку 1 дюйм на конце панели и согнув ее на 90 градусов.
• Center Reflectix® RAP (гофрированный) «HVRC» между нижней частью балки. Плотно прижмите его к существующему стволу, балке или плите.
• Проклейте швы алюминиевой лентой или алюминиевой лентой UL181.
• Прикрепите боковые выступы к нижней части балок, используя минимум 3/8 дюйма через каждые 2 дюйма, убедившись, что сторона для печати находится снаружи или внизу. (Также одобренные способы крепления: стальные скобы, шурупы для листового металла, кровельные гвозди)

Добавление следующей секции рефлектометра Reflectix® RAP «HVRC»

• Плотно прижмите передний край листа к следующему торцу листа.
• Сшивание скобами и ленточными швами, как и раньше (описано выше).
• Продолжайте повторять процесс, пока не дойдете до конца возврата. Устанавливайте стороной для печати наружу или вниз.

Установка заголовка Reflectix® RAP «HVRC»

• Установите стороной для печати наружу или вниз.
• Согните коллектор внутрь, закрывая открытый конец пространства балки рециркуляции воздуха.
• Сохраняйте плотную посадку, закрепляя верхнюю и боковые стороны жатки с помощью скрепок, как описано выше.
• Примечание: Нет никакой разницы в применении сбоку или снизу балки. Допустимы открытые веб-фермы.

Важно

Перед установкой ознакомьтесь с этими важными правилами техники безопасности:

• ВСЕГДА  проверяйте местные строительные нормы и правила перед установкой Reflectix®.
• ВСЕГДА  проверьте область, которую вы изолируете, и произведите необходимый ремонт. Перед установкой Reflectix® необходимо заменить любую изношенную проводку.
• ВСЕГДА убедитесь, что рабочие места хорошо проветриваются и хорошо освещены.
• ВСЕГДА используйте защитные очки при работе со степлером.
• ВСЕГДА  соблюдайте осторожность и здравый смысл при использовании степлера. Обратите внимание на расположение электропроводки. Сшивание проводов скобами может привести к тяжелому шоку или смерти. НИКОГДА не втыкайте скобы в электропроводку.
• ВСЕГДА Будьте осторожны при работе с большими кусками Reflectix® в ветреные дни.
• При установке Reflectix® в яркие солнечные дни лучше надевать солнцезащитные очки.
• Не работайте в таких местах, как чердаки, при слишком высокой температуре.
• Обратите внимание:  Настоящие инструкции по установке и трехмерные изображения предназначены исключительно для иллюстрации правильного расположения и относительного положения продуктов Reflectix® в конкретных строительных конструкциях. Ответственность за правильные методы и приемы строительства несет установщик или подрядчик. Описанные методы являются рекомендациями по расположению продуктов Reflectix® в качестве ориентира. Со стороны Reflectix, Inc. нет заявлений о том, что эти строительные блоки являются конечными стандартами или соответствуют требованиям строительных норм и правил (поскольку они могут различаться в зависимости от региона).

Фотографии

На фото:  Reflectix® RAP (гофрированный лист) Обшивка возвратного воздуховода

Документ для печати

Прогноз рынка гофрированных воздуховодов, анализ тенденций и отслеживание конкуренции

Рынок гофрированных воздуховодов: обзор

Воздуховоды используются для кондиционирования воздуха (система HVAC), вентиляции и отопления. На рынке представлены различные типы воздуховодов. Гофрированные воздуховоды уже давно пользуются спросом на рынке благодаря своей прочности и универсальности использования. Использование систем HVAC заметно, поскольку гофрированные воздуховоды находят разнообразное применение в повседневной жизни. Гофрированные воздуховоды выпускаются в основном двух типов: листовые и гибкие воздуховоды. Гибкие гофрированные воздуховоды необходимы для систем вентиляции и кондиционирования. Гофрированные воздуховоды доступны в различных размерах и классах давления, относящихся как к жилым, так и к коммерческим потребностям.

Гофрированные воздуховоды Рынок: Dynamics

Ожидается, что рынок гофрированных воздуховодов

будет расти высокими темпами благодаря растущему осознанию потребителями необходимости энергосбережения. Сбалансированная система HVAC с эффективным регулированием температуры и глубоким тепловым барьером является ключевым фактором для рынка гофрированных воздуховодов. Растущая привязанность к умному жилью еще больше подстегнет спрос. Зеленое строительство, оптимальная вентиляция с улучшенными характеристиками и преимуществами будут стимулировать продажи гофрированных воздуховодов.

Растущая склонность девелоперских фирм к экологически безопасному строительству, чтобы гарантировать строительные нормы и принципы с существующей системой распределения, будет стимулировать спрос отрасли. Строгие правила энергосбережения, особенно в сфере строительства, поддержат спрос на гофрированные воздуховоды. Кроме того, внедрение различных аккредитаций, включающих подтверждение Лидерства в энергетическом и экологическом дизайне (LEED) и присвоение Energy Star, полагается на увеличение размера рынка гофрированных воздуховодов.

В последнее десятилетие наметилась тенденция использования изоляционных материалов, таких как воздуховоды из стекловолокна и гибкие воздуховоды, особенно при развитии новой инфраструктуры. Сегодня эта схема реализуется в целях акцентирования внимания на домохозяйстве и энергосбережении.

Однако в последнее время наблюдается сдвиг потребительских предпочтений в пользу бесканальных систем. Бесканальная система оказалась более энергоэффективной. Растущий спрос на бесканальные системы будет сдерживать продажи гофрированных воздуховодов.

Рынок гофрированных воздуховодов: региональный обзор

Географически мировой рынок гофрированных воздуховодов охватывает шесть регионов, а именно Северную Америку, Латинскую Америку, Европу, Азиатско-Тихоокеанский регион, кроме Японии (APEJ), Ближний Восток и Африку и Японию. Азиатско-Тихоокеанский регион, за исключением Японии, в настоящее время занимает наибольшую долю рынка гофрированных воздуховодов благодаря быстрому росту в коммерческом и жилом секторах. В таких странах, как Китай, есть государственная политика, такая как программы замены домов, что еще больше подпитывает рост. С восстановлением строительного сектора в Северной Америке в течение прогнозируемого периода ожидается заметный рост рынка гофрированных воздуховодов.

В целом, в связи с растущей урбанизацией ожидается положительный прогноз для мирового рынка гофрированных воздуховодов.

Рынок гофрированных воздуховодов: ключевые игроки

Одними из ключевых игроков на мировом рынке гофрированных воздуховодов являются

• Reflectix, Inc.
• Masterduct, Inc.
• Rubber-Cal, Inc.
• Линдаб
• ТЕРМАФЛЕКС
• Харт энд Кули, Инк.
• Гибкие технологии Inc.
• ДАНДАС ДЖАФИН ИНК.
• Менар, Инк.
• Другие ключевые игроки

Доступны индивидуальные варианты покупки для ваших нужд

Рынок гофрированных воздуховодов: конкурентный анализ

Производители гофрированных воздуховодов активно занимаются производством экологически чистых продуктов. Ключевые игроки на рынке гофрированных воздуховодов, такие как THERMAFLEX, разработали изолированные гофрированные воздуховоды, в которых снижено образование конденсата и рост плесени. Утверждается, что эти изолированные воздуховоды более энергоэффективны.

Это аналитическое исследование дает всестороннюю оценку рынка, а также предлагает исторические данные, полезные идеи и подтвержденный отраслью и статистически подтвержденный рыночный прогноз. Для разработки этого комплексного исследования был использован проверенный и подходящий набор допущений и методологии. Информация и анализ ключевых сегментов рынка, включенные в отчет, представлены в отдельных главах. Тщательный анализ был предложен в отчете о

• Динамика рынка
• Объем рынка
• Сегменты рынка
• Тенденции спроса и предложения
• Текущие проблемы и вызовы
• Компании и конкуренты
• Цепочка создания стоимости
• Технология

Проанализированные региональные сегменты включают

• Северная Америка (США, Канада)
• Латинская Америка (Мексика. Бразилия)
• Западная Европа (Германия, Италия, Франция, Великобритания, Испания)
• Восточная Европа (Польша, Россия)
• Азиатско-Тихоокеанский регион (Китай, Индия, АСЕАН, Австралия и Новая Зеландия)
• Япония
• Ближний Восток и Африка (ССЗ, Южная Африка, Северная Африка)

Подборка достоверной информации из первых рук, информация, предлагаемая в отчете, основана на количественной и качественной оценке ведущих экспертов отрасли, а также на материалах лидеров мнений и участников отрасли по всей цепочке создания стоимости. Детерминанты роста, макроэкономические показатели и тенденции материнского рынка были тщательно изучены и предоставлены в сочетании с рыночной привлекательностью для каждого охваченного сегмента рынка. В отчете также отражено качественное влияние факторов роста на сегменты рынка в регионах.

Адаптивный подход к современным исследовательским потребностям

Ключевые моменты отчета

• Доработанный сценарий материнского рынка
• Трансформации в динамике рынка
• Подробная сегментация целевого рынка
• Исторический, текущий и прогнозируемый размер рынка на основе стоимости и объема
• Последние разработки и тенденции в отрасли
• Пейзаж для соревнований
• Стратегии, принятые участниками рынка, и разработка продуктов
• Потенциальные и нишевые сегменты вместе с их региональным анализом
• Беспристрастный анализ эффективности рынка
• Актуальная информация, необходимая участникам рынка для повышения и поддержания их конкурентоспособности

Рынок гофрированных воздуховодов: сегмент

Мировой рынок гофрированных воздуховодов сегментируется по типу продукта, конструкции, диаметру воздуховода, номинальному давлению, материалу, изоляции и конечному использованию

 Глобальный рынок гофрированных воздуховодов сегментирован по типу продукта как

.
