Водоотводная канава: назначение, виды и устройство
Проблему высокого уровня грунтовых вод и постоянного затопления территории участка может решить дренажная канава. Это простое инженерное сооружение, представляющее собой линейную выемку грунта вдоль границы территории. Его легко сделать своими руками.
![Как сделать дренажную канаву? Дренажная канава](/800/600/https/vodasovet.ru/wp-content/uploads/2019/06/drenazhnaya-kanava1.jpg)
Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных вод и отвода их в ближайший водоток.
Особенности и назначение водоотводной канавы
Назначение водоотводной канавы – дренаж садового участка, т.е. отведение из почвы избыточной влаги и осушение грунта. Ее сооружение необходимо на низинных и болотистых местностях, при высоком уровне залегания грунтовых вод, при присутствии в составе почвы глины.
Избыток воды на участке приносит много проблем. Он мешает нормальному росту растений и вызывает их гибель, смывает верхний плодородный слой почвы, не дает построить подвал или погреб, вызывает деформацию опор, плесневение и гниение стен дома и других зданий. Сооружение дренажа предотвращает возникновение этих явлений. Водоотводящая канава собирает лишнюю воду с дачного участка и выводит ее в нижележащую зону.
При сооружении траншеи придерживаются правил, установленных СНиПами. По нормам запрещено выводить ливневую канализацию к местам обитания животных, водоемам с проточной водой, болотистым низинам.
Дренажные канавы размещают на расстоянии не менее 30 см от заборов, домов и других зданий, чтобы не допустить размытия их фундамента. Угол наклона стока на ровном рельефе допускается не более 3-5%, т.е. на каждые 10 м должно приходиться 3-5 см перепада высоты.
По назначению различают 3 вида дренажных канав:
- основные (магистральные) – по ним идет преимущественное отведение воды;
- периметральные (кюветы) – проложенные по периметру участка или здания для его обслуживания;
- дополнительные – предназначенные помочь основным каналам.
Достоинства и недостатки ливневой канавы
Дренажные системы отводят с участка лишнюю воду и таким образом предотвращают негативные явления, связанные с избыточной влажностью. Сооружение ливневой канавы не потребует спецтехники и дорогих материалов, ее легко сделать своими руками.
К недостаткам осушительных траншей относятся необходимость регулярной чистки, непрочность откосов и короткий срок эксплуатации. Кроме того, внешний вид дренажных систем часто бывает неэстетичным и выделяется на фоне общего ландшафта. Также нужно помнить, что эффективность канав, в отличие от других видов дренажа, относительно низкая.
Открытая дренажная канава и ее устройство
Открытая дренажная канава представляет собой выкопанную в земле яму прямоугольной формы, к которой подведена водоотводная труба. Ее предназначение – отведение излишков дождевых осадков и воды, используемой для полива.
Траншею размещают там, где вода накапливается в наибольшем количестве. Ее строят с уклоном, достаточным для передвижения воды самотеком на уровень залегания грунтовых вод в естественные или специально построенные искусственные водоемы или собирательные колодцы.
Оттуда ее можно брать для полива огорода и других нужд.
Если нужно отвести много воды, а почва плохо пропускает ее, на участке размещают несколько траншей. Они могут соединяться в общую сеть или располагаться по отдельности параллельно друг другу. При объединении канав главную из них делают глубже и шире остальных, чтобы она не переполнялась водой, собранной со всего участка.
![Пример открытого дренажа Дренажная система](/800/600/https/vodasovet.ru/wp-content/uploads/2019/06/otkritii4.jpg)

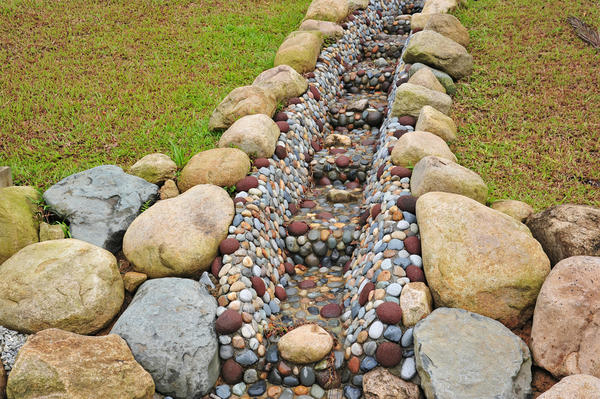

Конструкция открытой дренажной канавы из гранитных булыжников.
Чтобы открытая дренажная канава была наиболее функциональной, при ее сооружении соблюдают следующие условия:
- ширина – 40-50 см;
- глубина – 60-70 см;
- угол наклона откосов – 30-40°.
Вокруг канавы не должно расти деревьев и кустарников для предотвращения ее заиливания. Боковые стенки необходимо дополнительно укрепить, чтобы предотвратить осыпание грунта. Сверху сооружение можно закрыть решетками, чтобы сделать его эстетичнее и избежать попадания мусора.
Устройство закрытой дренажной канавы
Закрытые дренажные канавы рекомендуется размещать на участках с низинным расположением, близко подходящими к поверхности грунтовыми водами и большим процентом содержания глины в почве.
![Схема дренажной канавы Дренажная канава](/800/600/https/vodasovet.ru/wp-content/uploads/2019/06/razrez_1-300x198.jpg)
Устройство дренажной закрытой канавы.
Этот вид водоотводных сооружений представляет собой яму глубиной 150 см и шириной 70 см, выкопанную с уклоном, на дно которой помещается слой грунта для дренажа. Поверх него размещается перфорированная труба, покрывающаяся землей.
Вода по траншее отводится к коллекторной системе или водосборному колодцу.
Такая конструкция имеет более эстетичный вид и работает эффективнее, чем канавы открытого типа.
Порядок обустройства дренажной канавы на участке
Для обеспечения высокой эффективности системы водоотведения необходимо перед началом работ отметить, в каких местах вода накапливается в наибольшей степени. После этого размечают трассу прохождения дренажной системы через участок и приступают к работе.
Если участок имеет естественный уклон, нужно будет просто выкопать П-образную или L-образную траншею вдоль забора. Можно сформировать сеть из нескольких канав, которые будут располагаться равномерно по всей территории участка и объединяться в одну главную.
Если на участке нет склона или он очень маленький, при прокладывании дренажной системы необходимо создать искусственный уклон (по 2 см на каждый метр).
Для вывода воды за пределы участка используют дренажные трубы. Дно ямы покрывают щебнем или песком, который необходимо плотно утрамбовать. Толщина слоя дренажа должна составлять 10-15 см. Поверх его укрывают геотекстилем.
Затем помещают водосточную гофротрубу диаметром 6-11 см. В верхней части она должна иметь несколько рядов отверстий диаметром 1,5 см. Наружный ее слой должен быть гофрированным, а внутренний – гладким. Снаружи трубу оборачивают слоем геотекстиля, чтобы избежать засорения ее почвой и мусором, которые будут попадать в нее через отверстия.
Для укрепления дренажной системы траншею засыпают щебнем, гравием, битым кирпичом, керамзитом, крупным песком и другими пропускающими воду материалами. Толщина слоя должна составлять 20 см. Сверху дренажную систему укрывают почвой.
Иногда вместо дорогостоящих гофротруб для отвода воды в нужном направлении на дно канавы укладывают части разрезанных автомобильных покрышек, имеющих форму U-образного желоба. Их помещают открытой частью на примятую глину, покрывающую дно, а сверху засыпают щебнем или песком.
Важно плотно утрамбовать строительные материалы, используемые в качестве дренажа, иначе со временем под воздействием потоков воды они просядут и конструкцию придется ремонтировать.
При прокладывании дренажной системы вдоль дороги необходимо учитывать соседство с фундаментом забора. Поступающая в канаву вода не должна его подмывать. Поэтому глубину траншеи делают около 20-30 см, а для насыпного грунта – более 50 см. Если необходимо выполнить поворот на 90°, то одну из стыкующихся канав следует делать длиннее.
Дренажная система нуждается в регулярном уходе. Несколько раз в год ее нужно очищать от попавшего мусора.
Способы укрепления
Сильные потоки воды способны размыть края дренажной системы. Чтобы этого не произошло, необходимо их укрепить. Сделать это можно различными способами.
Дикорастущие травы и растения с длинными крепкими корнями, высаженные по краям траншеи, способствуют укреплению ее стенок. Дно при этом следует засыпать пропускающими воду материалами слоем 10 см.
Стенки канавы можно выложить камнем. Это не только укрепит их, но и улучшит внешний вид.
Можно укрепить стенки дренажной канавы дерном, добытым в местностях с суглинистой почвой. Его нарезают пластинами толщиной 5-10 см и закрепляют при помощи спиц из древесины ивовых пород.
Выбирая способ укрепления склонов канавы, следует руководствоваться, прежде всего, углом наклона ее стенок.
Бюджетный вариант укрепления стенок траншеи – установка на всем ее протяжении частей автомобильных покрышек или кусков шифера. Устойчивое положение им придают с помощью камней или кирпичей.
На глинистых и заиленных почвах рекомендуется применять геотекстиль. Его укладывают по всей поверхности канавы и засыпают песком или щебнем. Толщина слоя должна быть не менее 30 см.
Для дренажных систем, обладающих сложной конфигурацией, подойдет полимерная геосетка. Она отличается прочностью и устойчивостью к факторам внешней среды. Прорастающие сквозь ячейки сетки растения дополнительно укрепляют стенки траншеи. На дно канавы укладывается щебень, битый кирпич или песок.
Еще один вариант укрепления стенок канавы – использование геоматов из полипропиленовых решеток. Они скрепляются между собой полипропиленовыми нитями. Конструкция засыпается почвой, а прорастающие сквозь решетку корни растений дополнительно укрепляют систему.

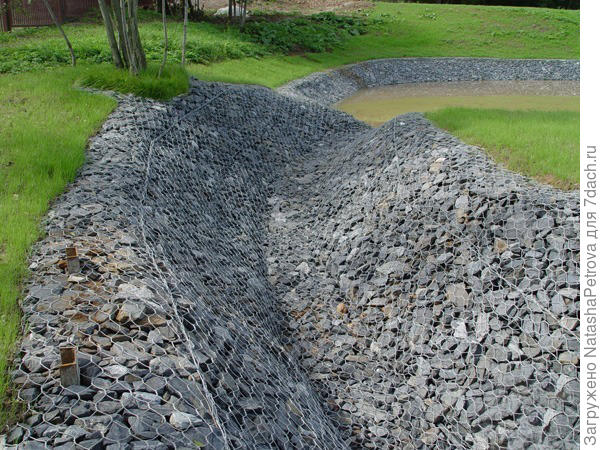

Габионы – сетки с шестиугольными ячейками, изготавливаемые из устойчивых к коррозии металлов (оцинкованная сталь). Они являются поддерживающим каркасом стенок траншеи и засыпаются сверху щебнем или галькой. Срок службы этих изделий – 5 лет.
Вода, поступающая в дренажную систему, должна обязательно контактировать с грунтом и частично впитываться в него. Поэтому не рекомендуется заливать дно и стенки дренажных канав бетоном.
В этом случае дренажная система будет быстро заиливаться. Бетонирование применяют только при укладке дренажных систем под автодорогами.
vodasovet.ru
как правильно ее обустроить, последовательность выполнения работ
Мало кто возьмется опровергать утверждение о том, что сегодня ливневая канализация и ее разновидность – дренажная (она же водоотводная) канава – это неотъемлемая часть всего благоустройства участка, который в наибольшей степени подвержен затоплению во время дождей или схода талых вод. При этом бывает и так, что мало кто имеет представление о том, что же такое водоотводная канава и как ее обустроить.
Что представляет собой водоотводная канава
Собственно говоря, любая дренажная канава – это специальное углубление в земле, обустроенное вдоль дороги или по периметру объекта, участка.
Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных вод и отвода их в ближайший водоток.
Принцип ее действия крайне прост: вода, накопившаяся после интенсивных ливней, не застаивается на местности, а стекает по дну канавы в специально оборудованный сток или в естественный водоем. Если вода отводится с вышележащей территории, то такая дренажная канава называется нагорной. А если отвод осуществляется по периметру участка или вдоль дороги, то это – кювет.
Какие преимущества имеет водоотводная канава
Прежде всего, такая канава призвана эффективно отводить воду от участка. Тем самым можно будет предотвратить такие неприятные явления, как:
- затопление участка и его заболачивание, образование луж на местности;
- гниение деревянных конструкций и корней растений;
- угнетение роста растительных посадок на территории;
- появление грибков и плесени на стенах сооружений;
- ухудшение здоровья из-за пребывания в условиях повышенной влажности;
- скопление грязи на участке.
Осадки и растаявшие снега наносят немалый вред хозяйственной деятельности, увеличивают избыток влаги в почве, что может испортить ландшафтный дизайн, привести к гибели садовых растений и разрушить фундамент здания.
К тому же, рытье канавы, как правило, не предполагает привлечения специализированной тяжелой строительной техники. Буквально каждому собственнику по силам взять самую обычную штыковую лопату и самостоятельно вырыть канаву. Водоотводная канава – это еще и самых дешевый и эффективный метод дренажа. Она не потребует практически никаких денежных затрат.
Недостатки, которыми обладает дренажная канава
Впрочем, имеются у данного метода организации дренажа и свои минусы. Например, канава обладает меньшей эффективностью в сравнении с линейной ливневой канализацией и даже с поверхностным линейным водоотводом.
Канава не отличается длительным сроком службы. Впрочем, если подойти к ее обустройству с умом и как следует укрепить – эти сроки продлятся в значительно степени. Но даже и при этом канава нуждается в регулярном обслуживании – восстановлении насыпи, прочистке и прочих ремонтных работах.
К тому же, дренажная канава может подпортить внешний вид участка. Но и здесь все во многом зависит от фантазии самого собственника. Есть примеры удачно вписанных в дизайн ландшафта водоотводных канав, прекрасно декорированных.
Канава — это длинный открытый водоотвод простейшего типа, выкопанный в грунте для сбора и отвода воды, которая скапливаются в результате выпадения большого количества осадков.
Где преимущественно применяют дренажные канавы
Водоотводная канава, как правило, находит свое применение на не слишком больших частных участках. Это связано с низкой степенью автоматизации работ по ее обустройству. А потому в промышленных масштабах дренажные канавы мало используются. Это происходит еще и по причинам вышеуказанных недостатков – необходимость частого ремонта, недолгий срок службы и т.д. Нужно также иметь в виду, что, согласно действующим нормативам, нельзя обустраивать дренажные канавы и выводить их к:
- водоемам, где обитает рыба и прочие живые организмы;
- неукрепленным или размытым оврагам и ямам;
- рекам, в которых имеется проточная вода;
- водоемам, у которых имеются пляжи для отдыха;
- а также к естественным низинам, где местность подвержена заболачиванию.
Важно! Запрещено обустройство дренажных канав в тех местах, где уровень протекания грунтовой воды находится на глубине менее двух метров. Это связано с тем, что в противном случае грязная сточная вода может проникнуть в водоносную жилу. Если на участке предполагается залегание грунтовых вод, то водоотводные каналы оснащаются закрытыми лотками.
Недостаток водоотводных – размывание и обрушение стенок. Мощение природным камнем канавы — это способов укрепить откосы водоотводной канавы, а так же придать ей эстетичный вид.
Какие технические требования предъявляются к водоотводным канавам
Для того, чтобы обеспечить наибольшую эффективность работы водоотводной канавы, нужно соблюдать определенные нормативы. Прежде всего, нужно позаботиться об обеспечении нужной степени уклона канавы. Если она вырывается на небольшой частной территории, то можно исходить из принципа: 2 см изменения высоты на каждый метр длины канавы. В случае обустройства дренажа вдоль дорог и промышленных объектов, оптимальным считается угол наклона в 3-5 градусов.
Наибольшую эффективность работы водоотводной канавы обеспечивает организация необходимой степень её уклона.
Если же в силу каких-то причин нельзя обеспечить нужную степень уклона – то необходимо на пути воды организовать специальные быстротоки и так называемые водобойные колодцы. Минимальная скорость водотока должна составлять 0,3 метра в секунду. В этом случае канава может эффективно справляться в большинстве случаев даже со сравнительно интенсивными потоками воды. Что же касается размеров самой канавы, то они следующие:
- ширина – порядка 50 см;
- глубина – не менее 70 см;
- откосы по бокам должны находиться под углом в 30 градусов.
Какими способами можно укрепить водоотводную канаву
Как уже было сказано, одним из существенных недостатков, которыми обладает водоотводная канава, является то, что ее стенки и насыпь подвержены естественному разрушению – осыпанию и размыванию. Однако каждому по силам уменьшить действие этого негативного фактора. И для этого необходимо предпринять меры по укреплению как самой канавы, так и ее откосов.
Во-первых, еще на этапе строительства нужно обеспечить наличие специального дренажного песчано-гравийного слоя по краям канавы. Будет достаточно подушки толщиной в 8 – 10 сантиметров. Уже после завершения работ можно обсадить края канавы декоративными или дикорастущими кустарниками, деревьями. С одной стороны, корневая система их укрепит стенки канавы, а с другой – придаст ей более эстетически привлекательный вид.
Нередко для укрепления канавы и также для улучшения ее внешнего вида применяется природный камень. При умелой выкладке он может до неузнаваемости преобразить такое, на первый взгляд, неказистое сооружение, как водоотводная канава.
Георешетка – это сотовая конструкция из полиэтиленовых лент, ее используют для армирования рыхлых и неоднородных грунтов, укрепления склонов и откосов.
Рекомендуется также применять георешетку. С помощью специальных костылей она прикрепляется ко дну и к стенкам канавы. Такой же материал, как геотекстиль, рекомендуется укладывать на илистый грунт основной площадки полотна. Минимальная толщина насыпи на геотекстиль должна составлять не менее 30 сантиметров. Геотекстилем можно также укреплять и сами стенки канавы, и ее дно. Применяется для этого и так называемая одерновка. Дерн нарезается толщиной от 6 до 10 см и выкладывается по насыпи. Его закрепление можно проводить деревянными спицами. Наконец, можно и просто проявить определенную фантазию и использовать всевозможные подручные средства для укрепления канавы.
Как обустроить водоотводную канаву своими силами
Как правило, собственники небольших участков предпочитают обходиться при обустройстве водоотводных канав своими силами. И для того, чтобы канава действовала с максимальной эффективностью, для начала нужно разметить участок, учитывая естественный уклон местности. Можно даже предварительно составить план на бумаге. Для того, чтобы понять, с каких именно мест нужно отвести воду в первую очередь, можно просто дождаться первого же ливня и посмотреть, где именно воды скопилось больше всего.
Самый удачный вариант – если участок сам представляет собой наклонную местность. В этом случае будет достаточно просто вырыть канаву П-образной или Г-образной формы. Также находит распространение и расположение канавы «елочкой», все «ветки» которой заходят на участки территории и затем сливаются воедино – в «ствол». С учетом вышеуказанных параметров уклона и размеров канала, роется траншея, затем укрепляется канава одним из выше предложенных способов.
С помощью водоотводных канав осушают сырые территории для подготовки участков, предназначенных для возведения зданий и сооружений.
Что говорят специалисты
Возведение дренажных канав на участке – это необходимость. Если владелец вовремя позаботился об их обустройстве – он может оградить себя сразу от многих проблем. И дренажная канава – это именно то, с чего и следует проводить работы по благоустройству любой территории.
Дмитрий.
При составлении схемы нужно учитывать наличие помех и препятствий на пути. Если встречаются кустарники – их необходимо срыть и пересадить, чтобы избежать затопления корневой системы. Однако лучше всего, конечно, строить план так, чтобы избежать каких бы то ни было преград.
Александр.
79w.ru
назначение, нормативные требования, устройство и способы укрепления
Содержание статьи:
Чтобы заболоченный участок вокруг дома превратился в цветущий сад, необходимо взять под контроль грунтовые и дождевые воды. Систему водоотведения можно создать самостоятельно или с привлечением специалистов.
Как выкопать и укрепить канаву для отведения воды
Повышенный уровень грунтовых вод или дождевые потоки, затапливающие участок с прилежащих склонов, создают угрозу заболачивания придомовой территории. Подвалы, цокольные этажи, колодцы подвергаются угрозе затопления. Загрязненная вода может повредить фундамент дома, нарушить работу водопровода или канализации. Под влиянием внешней влаги подземные коммуникации будут перемерзать зимой, заиливаться в теплое время года. Необходима продуманная система осушения земли вокруг дома, предусматривающая удаление поверхностных и подземных вод. Ориентируясь на потребности и бюджет планируются две системы водоотведения.
- Ливневая – устраняет с участка поверхностные дождевые или снеговые воды.
- Дренажная – не дает грунтовым водам подниматься на поверхность земли.
Нельзя выводить ливневый водосток в дренажную систему. Иначе в дождливый период перфорированная дренажная труба быстро переполнится, вода через отверстия станет проникать в почву. Вместо осушения дрен будет напитывать землю влагой.
Если надо быстро осушить участок, проще всего пригласить специалистов. Они спланируют эффективную систему водоотвода открытого, закрытого или смешанного типа с учетом особенностей рельефа и пожеланий хозяина. Мастера, используя спецтехнику, аккуратно выкопают траншеи, проложат трубы, восстановят или перепланируют ландшафт.
При наличии свободного времени можно самостоятельно выкопать канаву для отведения воды вдоль участка, вооружившись штыковой лопатой. Водоотводный канал – простой способ добиться желаемого результата.
Определение и назначение водоотводной канавы
Водоотводная канава – это часть открытой дренажной системы, сооружаемая для защиты грунта от избыточной влаги. Ненужная вода по руслу канала выводится за территорию участка в водосборные колодцы или водоемы.
Кювет – водоотводная канава, расположенная по периметру участка, или придорожная канава вдоль обочин дороги для отвода воды.
Нагорная – канава, предназначенная для перехвата воды, поступающей с вышележащего склона.
Нормативные требования
Строительными правилами определены безопасные расстояния от канав до заборов и жилых строений. Для предотвращения размыва основания фундамента удаление должно составлять не менее 30 см от здания. Стенки дрена необходимо тщательно уплотнять, чтобы избежать просачивание воды.
Исходя из строительных нормативов (см. СНиП 2.05.07-85) водоотводные каналы:
- сооружаются на участках, где грунтовые воды располагаются глубже 2-х метров;
- прокладываются в сторону водосборника с уклоном, составляющим на 10 м русла: 2 см на глинистых грунтах, 3 см на песчаных;
- располагаются со стороны притока воды с вышележащего участка;
- прокладываются в закрытых лотках при наличии воды в грунте в течение всего года;
- для предотвращения заиливания должны иметь скорость потока 25-30 см/с (если откосы без озеленения).
Запрещается отводить грунтовые воды в природные водоемы с рыбой, с проточной водой или используемые для отдыха. Стоки не должны приводить к заболачиванию низин или дальнейшему размыванию оврагов. Нормативы определяют дифференцированный подход к сооружению водостоков в зависимости от рельефа местности, особенностей грунта, степени обводненности участка.
Устройство и принцип работы
Глубину, ширину, наклон, геометрию, другие параметры водоотводных сооружений оптимальные для конкретного участка могут быть вычислены специалистами на основании гидравлических расчетов по расходу воды при дождевом стоке с использованием табличных значений, указанных в Пособии к СНиП 2.05.07-85, пункт 2.190.
Строительные нормы не регламентируют местоположение, размеры водоотводных каналов, их количество для отдельного участка. Данные параметры зависят от обводнения конкретной территории и определяются для каждого случая индивидуально.
Как правило, каналы имеют трапециевидную форму, глубина составляет около 0,7 м, ширина 0,5 м. Стены желоба для предотвращения осыпания делаются с уклоном 25-30 градусов, тщательно утрамбовываются. На дно отсыпается тонкий слой мелкого щебня или песка. Срок жизни канавы можно значительно увеличить, укрепив стены различными способами.
В первую очередь необходимо предусмотреть отведение воды от мест ее скопления на участке: их покажут лужи и ручьи после дождя. Схема устройства дренажной системы водоотводных канав может быть линейной или П-образной, охватывая усадьбу с нескольких сторон, или подобно дереву иметь основной ствол с примыкающими к нему ответвлениями. Однако наиболее эффективное осушение достигается в случае размещения дренажных траншей по периметру участка.
Минимальный уклон от 2% создается в водоотводящей канаве с целью обеспечить равномерную скорость потока, не допуская застоя воды и засорения дрена. Максимума 7% достигает на равнинных участках.
Если на участке слабый грунт или недостаточно места для устройства большого канала, целесообразно использовать водоотводные лотки.
Последовательность работ по созданию канавы
Для самостоятельной прокладки траншеи понадобятся: штыковая и подборная лопаты, тачка, строительный уровень, колышки, бечевка, рулетка. Далее:
- выбирается место;
- колышками и, натянутой между ними, бечевкой отмечается линия прокладки;
- выполняются земляные работы, излишки грунта вывозятся на тачке.
Уклон дна канала, выводится в сторону водосборника, его необходимо постоянно контролировать с помощью строительного уровня.
Способы укрепления
![](/800/600/https/strojdvor.ru/wp-content/uploads/2019/02/vodootvodnaya-kanava-320x235.jpg)
Укрепление канавы каменной кладкой
Водоотводная канава по конструкции – простое недолговременное сооружение. Тем не менее, не прилагая особых затрат, дрен можно превратить в украшение ландшафта усадьбы.
Неоформленные земляные стенки водоотвода размываются потоками воды, осыпаются, что приводит к засорению и ухудшению дренажных свойств канала. Данная проблема легко решается укреплением откосов. Выбор наиболее оптимального способа зависит от типа грунта и желаемого результата.
- Желоб канала выкладывается природным камнем.
- Вдоль края канала высаживаются декоративные кустарники или дикорастущие травы с развитой корневой системой, надежно закрепляющей откосы.
- Укрепление стенок водоотвода трехмерной георешеткой.
- Одерновка верхней части откоса: закрепление кусков дерна производится специальными деревянными спицами.
- Использование геоматов, состоящих из трехслойных пластиковых решеток.
- Применение габионов.
- На глинистых почвах хороший результат достигается использованием геотекстиля, покрытого толстым слоем песка или щебня.
- Для дачного участка допустим бюджетный вариант: укрепление откосов старыми листами шифера или автомобильными шинами.
Во всех случаях, укрепив боковые стены, необходимо усилить дно, создав 5-10 сантиметровую прослойку из песка, щебня, гравия, скальника или битого кирпича.
Преимущества и недостатки
Открытый дренаж предохраняет почву от переувлажнения и помогает избежать проблем, сопряженных с повышенной влажностью. Увеличивается срок жизни строений, повышается плодородие почвы, растет урожайность культурных растений. Преимуществами устройства водоотвода в открытом грунте являются:
- простота устройства, низкая стоимость;
- возможность провести работы собственными силами;
- быстрое удаление талых или дождевых вод за пределы домовой территории.
В числе недостатков можно назвать:
- короткий срок службы;
- непривлекательный вид;
- необходимость частого ремонта из-за осыпания откосов и засорения узких участков.
Устройство открытых водоотводов часто применяется при обустройстве дачных участков или придомовых территорий. Это малозатратный, но результативный способ повышения комфортабельности проживания на земле. Творческий подход может превратить простую канаву в уникальную особенность ландшафта.
strojdvor.ru
Водоотводные канавы
2.200. Продольные водоотводные канавы необходимо предусматривать с нагорной стороны насыпей без устройства резервов.
На местности с поперечным уклоном менее 0,02 при высоте насыпей менее 1,5 м, на участках косогоров с изменяющимся: поперечным уклоном, а также на болотах водоотводные канавы следует проектировать с двух сторон полотна.
2.201. При пересечении лугов, оврагов глубину канав можно принимать до 0,2 м с устройством банкета шириной поверху не менее 3 м, с возвышением его бровки над расчетным уровнем воды не менее 0,25 м и поперечным уклоном поверхности банкета от насыпи 0,02 — 0,04.
Расстояние между подошвой откосов насыпей и внутренней бровкой продольных водоотводных канав следует принимать не менее 3 м, а со стороны размещения будущего второго пути — не менее 7 м.
Поверхность бермы между насыпью и канавой должна иметь поперечный уклон 0,02 — 0,04.
2.202. Поперечные канавы следует проектировать в случаях, когда отвод воды от водопропускных сооружений затруднен или невозможен продольный отвод воды из местных понижений у земляного полотна.
Сопряжение водоотводных канав с руслом водотоков следует проектировать с выполнением следующих условий: в месте сопряжения канаву направлять по течению водотока; угол между осями канавы и водотока назначать не более 45°; изменение направления канавы проектировать плавным по кривой радиусом не менее 5 м, а на участках подходов к перепадам, быстротокам и искусственным сооружениям — не менее 10 м.
Отметка устья — выпуска воды из канавы или лотка должна быть ниже отметки бровки земляного полотна не менее чем на 1 м.
2.203. Оптимальный уклон дна канавы должен быть выбран так, чтобы скорости течения воды в канавах не превышали допускаемые (неразмывающие) скорости для данного грунта согласно прил. 10 настоящего Пособия.
Если при проектировании продольного профиля канав топографические условия местности не позволяют выдержать один и тот же продольный уклон, следует назначать крутые уклоны на коротких участках с соответствующим типом крепления или устраивать между ними вставки с уклонами, не требующими укреплений.
Минимальная допускаемая скорость течения воды по условиям недопущения заиливания канав 0,25 — 0,30 м/с (для канав, не имеющих укрепления и не покрытых растительностью).
Нагорные канавы
2.204. Нагорные канавы необходимо размещать с нагорной стороны выемок для перехвата воды, поступающей с косогора и прилегающего водосборного бассейна, с последующим отводом ее к ближайшему водопропускному сооружению или в сторону от земляного полотна.
На местности с большой крутизной склона, когда продольный уклон нагорной канавы будет больше допустимого значения для данных грунтов и применяемого типа укрепления, необходимо предусматривать устройства для гашения скорости течения воды — перепады, быстротоки и водобойные колодцы.
В таких случаях, в виде исключения, допускается также ступенчатое размещение отдельных участков нагорной канавы на косогоре. При этом начало участка канавы, расположенного ниже, следует размещать с некоторым перекрытием выхода вышерасполагаемого участка. Величину перекрытия и тип укрепления склона в местах выхода отдельных участков канавы необходимо назначать с учетом местных природных условий.
2.205. Минимальные расстояния между бровкой нагорной канавы и бровкой выемки, подошвой кавальера или насыпи следует назначать не менее величин, приведенных в табл. 22.
Таблица 22
Элементы земляного полотна | Расстояние от бровки нагорной канавы до бровки выемки, м |
Бровки выемки при отсутствии банкета и кавальера | 5 |
То же, со стороны размещения будущего второго пути | 9 |
Подошва насыпи | 3 |
Подошва кавальера | 1 — 5 |
Расстояние между бровкой нагорной канавы и подошвой кавальера принимают в зависимости от условий снегонезаносимости. Глубина канавы принимается на 0,2 м больше расчетной.
2.206. Кюветы в выемках следует размещать с обеих сторон земляного полотна. Кюветы, как правило, следует проектировать трапецеидальной формы с размерами не менее величин, указанных в табл. 20.
2.207. При отсутствии банкетов и забанкетных канав минимальное поперечное сечение кюветов необходимо проверять расчетом на пропуск расчетного расхода воды согласно прил. 9 настоящего Пособия, а при необходимости увеличивать сечение за счет углубления кюветов при сохранении минимальной ширины по дну.
Полевые откосы кюветов следует проектировать крутизной, равной крутизне откоса выемки, а откосы кюветов со стороны полотна — не превышающими величин, приведенных в табл. 20.
Продольный уклон кюветов следует принимать равным уклону земляного полотна. В пределах выемок с продольным уклоном менее 2 %0кюветы назначают с продольным уклоном 2 %0. В точках водораздела глубину кюветов разрешается уменьшать до 0,2 м при сохранении ширины по дну.
2.208. Для отвода поверхностной воды при отсутствии ливневой канализации следует предусматривать закрытые лотки или дренажные устройства согласно указаниям СНиП 2.05.07-85, п. 2.67.
Лотки применяются в стесненных условиях, где затруднено устройство открытых нагорных канав, а также при неустойчивых откосах. Лотки устраивают в глубоких выемках, в пределах путевого развития раздельных пунктов и междупутий для пропуска воды с одной стороны пути на другую, перехвата уровня грунтовых вод и отвода их за пределы осушаемой территории.
Нецелесообразно применение лотков в случаях образования в них наледей и на пучинистых грунтах.
2.209. Рамные лотки собираются из готовых рам, закладных плит и покрытий, а также безраспорных секций, изготавливаемых из железобетона (рис. 53).
Рис. 53. Железобетонный рамный лоток глубиной 1 м
1 — железобетонная рама; 2 — засыпка из песка крупного, средней крупности, гравелистого или гравия; 3 — закладная железобетонная плита; 4 — дренажные щели; 5 — щебеночная подготовка; 6 — асфальт; 7 — забивка пазух мятой глиной
Железобетонные рамные лотки рекомендуется применять: при затруднительном устройстве открытой канавы или кювета; при необходимости понижения уровня грунтовых вод или перехвата и отвода их в водоприемник; при углублении кюветов в существующих глубоких выемках; при нецелесообразности подрезки откосов выемки.
Минимальный продольный уклон дна лотка 0,002.
2.210. Междупутные лотки рассчитываются без учета влияния временной нагрузки от подвижного состава (рис. 54). При устройстве лотков большей глубины или расположении их в зоне нагрузок от поезда, а также на крутых косогорах конструкцию лотков следует проектировать индивидуально.
Рис. 54. Железобетонный лоток под железнодорожными путями
1 — фундаментный блок; 2 — гидроизоляция; 3 — блок железобетонного лотка замкнутого сечения; 4 — шпала; 5 — рельс; 6 — балластный слой
2.211. Лотки безраспорные, секционные (междушпальные) следует проектировать для отвода воды поперек пути и в случае продольного стока воды вблизи зданий и сооружений, платформ и открытых погрузочных площадок (рис. 55). Типы лотков приведены в серии 3.501-68 «Сборные железобетонные междушпальные лотки на железнодорожных путях промышленных предприятий», разработанной ПромтрансНИИпроектом и в Альбоме водоотводных устройств на станциях (инв. № 984), разработанном Мосгипротрансом.
Рис. 55. Безраспорные секционные лотки
а — глубиной 0,2 м с глухими стенками; б — то же, глубиной 0,85 м с дренажными отверстиями в стенках; в — блок безраспорного лотка
2.212. Лотки под путями устраиваются в случаях, когда расходы воды превышают возможные для безраспорных лотков. Наибольшее применение получили железобетонные лотки сечением 0,75´1,25 м (рис. 54), устраиваемые на блочных железобетонных фундаментах, а при хороших инженерно-геологических условиях — на щебеночной подготовке. Лотки могут сооружаться под одним или несколькими путями.
studfile.net
водоотводная траншея вдоль забора, устройство водосточного дренажа на участке, требования к системе отвода воды и как сделать своими руками
![](/800/600/https/stroy-podskazka.ru/images/article/croppedtop/718-400/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-15.jpg)
Не каждому посчастливилось стать собственником земельного надела на ровной, освещаемой солнцем и в то же время сухой местности – многие вынуждены довольствоваться участками на почвах с высоким уровнем грунтовых вод и большим риском подтопления. Однако это не повод для грусти – избавиться от этой проблемы можно!
Особенности и назначение
Прежде чем разобраться в особенностях дренажной канавы, следует остановиться на самом понятии «дренаж». Итак, дренаж – это процесс осушения болотистой почвы и выведение из грунта излишков влаги. Еще этим термином обозначают устройство системы траншей, канав и колодцев, которые предназначены для отвода воды. Зачем это необходимо?
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-1.jpg)
Излишек воды в земле создает немало проблем. Постоянное «хлюпанье» под ногами и непросыхающие лужи – лишь самые мелкие из них. Гораздо плачевнее другие неприятности.
- Негативное влияние на посадки. Собрать хороший урожай в условиях повышенной влажности практически нереально, корни растений загнивают, и саженцы попросту не развиваются.
- Расположенные высоко грунтовые воды исключают любую возможность обустройства подвала или погреба под домом.
- Большая опасность грозит и самому дому, а также дополнительным хозяйственным постройкам на участке, поскольку в период активного таяния снега земля наполняется влагой и начинает пучиться. Это создает дополнительное давление на несущие конструкции и зачастую вызывает деформации опор.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-2.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-3.jpg)
Обустройство дренажа считается отличным решением, которое поможет предотвратить все перечисленные проблемы. Как правило, частные участки защищают с помощью дренажной канавы, в которой укреплена труба. Эта система создает хорошие условия для сбора и выведения воды в более низкую зону.
Создать защитные сооружения на даче самостоятельно вполне реально, но необходимо это сделать до начала работ по благоустройству. Дренажная канава, труба или колодец – эти элементы формируют систему осушения на участке.
Еще до начала работ по обустройству участка важно определить вероятность затопления, а также оценить свои собственные возможности и выбрать дренажную систему, которая максимально соответствует особенностям рельефа и возможностям бюджета.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-4.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-5.jpg)
Выделяют несколько разновидностей дренажной канавы.
- Открытый дренаж – эта система считается наиболее простой, здесь не требуется серьезных земляных работ, единственное, что необходимо – это выкопать по всей территории участка несколько канав, а также вывести туда ливневую трубу. Такая система позволяет эффективно выводить излишки полива и дождевых вод.
- Глубокий дренаж – этот вариант более трудоемкий, он используется на участках, в которых грунтовые воды расположены близко к поверхности, а также на глинистых почвах с плохой впитываемостью влаги. Основу дренажной конструкции здесь составляет труба, укрепленная в предварительно выкопанной траншее. Последняя, в свою очередь, ведет к специальному водосборнику либо коллекторной трубе большего размера.
- Вертикальный дренаж – такая система предполагает обустройство сети из нескольких колодцев, которые монтируются вокруг здания, заливающаяся в них влага откачивается насосом. Это эффективная система, однако, она требует тщательных инженерных расчетов и дорогостоящих работ.
Где нужна и каковы требования?
Дренажная канава чаще всего предусматривается на относительно небольших участках, это обусловлено малой степенью автоматизации работ по ее проведению, необходимостью регулярного ремонта и недолгим сроком эксплуатации. В промышленных целях канавы практически не используются.
Существуют определенные СНиПы, которые устанавливают нормативы и требования, предъявляемые к дренажным канавам.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-9.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-10.jpg)
В соответствии с ними категорически запрещается выводить траншею с ливневыми водами к:
- водоемам, населенным живыми организмами;
- размытым оврагам либо неукрепленным рвам;
- проточным ручьям и рекам;
- водоемам, на берегу которых обустроены зоны семейного отдыха;
- низинам, склонным к заболачиванию.
Не допускается установка дренажной канавы на земельных участках в случаях, если высота протекания грунтовых вод составляет менее 2 метров. В противном случае сточные воды могут попасть в водоносные потоки. Для таких участков специалисты рекомендуют обустраивать каналы, оснащенные закрытыми люками.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-11.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-12.jpg)
Все типы дренажной системы подчиняются нормативам СП 104-34-96 и СНиП 2.05.07-85. В них уточняются допустимые углы наклона, предельные расстояния до жилых объектов и прочих конструкций, а также оптимальные варианты исполнения в зависимости от особенностей почвы, рельефа местности, а также необходимой пропускной способности канавы.
В соответствии с ними выделяют следующие требования.
- На ровной местности угол наклона не должен превышать 3-5% – это примерно соответствует перепаду высоты на 3-5 см каждые 10 метров.
- Дренажная канава должна обустраиваться в удалении от заборов и несущих конструкций дома и хозяйственных построек, в противном случае высока вероятность размытия их основания. Поэтому расстояние от канавы до возведенных конструкций должно быть не менее 30 см, а стенки дренажной системы в обязательном порядке должны уплотняться, чтобы воды не замывались под фундаменты.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-13.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-14.jpg)
Достоинства и недостатки
Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:
- затопление земельного участка;
- заболачивание грунта и частое образование непросыхающих луж;
- гниение несущих деревянных опор строительных конструкций;
- гибель корней растений;
- угнетение роста саженцев на территории земельного надела;
- образование плесени и активное размножение грибка;
- чрезмерное скопление грязи на придомовой территории;
- развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-337/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-16.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-337/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-17.jpg)
Приятный бонус – возможность самостоятельного обустройства канавы. Для этого не требуется никакой спецтехники, каждому взрослому человеку под силу взять лопату и выкопать траншею, ну и, конечно, это самый низкобюджетный способ дренирования, поскольку он не требует практически никаких финансовых затрат.
А вот среди недостатков можно указать следующие:
- канава обладает меньшей эффективностью в сравнении с ливневой канализацией;
- водоотвод этого типа имеет довольно короткий срок использования;
- канава требует регулярного обслуживания и периодического уплотнения, а также прочистки и восстановления насыпи.
Многие считают, что водоотводная канава существенно ухудшает ландшафт, однако, специалисты уверяют, что при необходимости можно задекорировать траншею так, что она гармонично впишется в общий дизайн участка.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-18.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-19.jpg)
Как сделать самому?
Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.
- Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
- Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-20.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-21.jpg)
- Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
- Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
- На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.
Если участок лишен уклона, то стоит отдать предпочтение другим типам дренажной системы.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-22.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-23.jpg)
Способы укрепления и советы мастеров
Для того чтобы траншея не размывалась при первом же сильном дожде, необходимо производить ее укрепление.
- Еще до начала работ по обустройству канавы необходимо обеспечить формирование специального песчано-гравийного слоя по краям траншеи, будет вполне достаточно 7-10 см, а по окончании всех работ можно обсадить ее края декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система габаритных растений надежно укрепит стенки канавы.
- Довольно часто владельцы участков используют камень, чтобы отделать траншею для улучшения внешнего вида и укрепления канавы. Если выкладка произведена умело, то система водоотведения, даже самая неказистая, может преобразиться и стать «изюминкой» участка.
![](/800/600/https/stroy-podskazka.ru/images/article/thumb/718-0/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-24.jpg)
- Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи при помощи особых костылей. Такой вариант оптимален для илистого грунта, в этом случае минимальная толщина насыпи на георешетку должна равняться 30 см.
- Еще один вариант укрепления стенок траншеи – это одерновка неподтопляемой насыпи при помощи крепления дернин специальными спицами из древесины. Дерн нарезают толщиной 5-10 см, причем добывать его лучше на суглинистых грунтах, условия которых схожи с условиями в местах проживания.
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-25.jpg)
![](/800/600/https/stroy-podskazka.ru/images/article/cropped/337-253/2018/05/drenazhnaya-kanava-plyusy-i-minusy-otkrytoj-sistemy-otvoda-vody-26.jpg)
Дренажная канава – это эффективный способ осушения почвы, который не требует больших затрат сил, времени и средств, а при желании даже не самую презентабельную траншею можно превратить в стильный элемент ландшафтного дизайна.
Если все работы по обустройству дренажной канавы выполнены правильно, то грунтовые воды не только не поднимаются выше положенной отметки, но и наоборот, начинают снижаться. Это ведет к существенному повышению плодородности почвы и росту урожайности посевных культур.
О секретах создания дренажной канавы смотрите далее.
stroy-podskazka.ru
Водоотводные канавы
2.200. Продольные водоотводные канавы необходимо предусматривать с нагорной стороны насыпей без устройства резервов.
На местности с поперечным уклоном менее 0,02 при высоте насыпей менее 1,5 м, на участках косогоров с изменяющимся поперечным уклоном, а также на болотах водоотводные канавы следует проектировать с двух сторон полотна.
2.201. При пересечении лугов, оврагов глубину канав можно принимать до 0,2 м с устройством банкета шириной поверху не менее 3 м, с возвышением его бровки над расчетным уровнем воды не менее 0,25 м и поперечным уклоном поверхности банкета от насыпи 0,02 — 0,04.
Расстояние между подошвой откосов насыпей и внутренней бровкой продольных водоотводных канав следует принимать не менее 3 м, а со стороны размещения будущего второго пути — не менее 7 м.
Поверхность бермы между насыпью и канавой должна иметь поперечный уклон 0,02 — 0,04.
2.202. Поперечные канавы следует проектировать в случаях, когда отвод воды от водопропускных сооружений затруднен или невозможен продольный отвод воды из местных понижений у земляного полотна.
Сопряжение водоотводных канав с руслом водотоков следует проектировать с выполнением следующих условий: в месте сопряжения канаву направлять по течению водотока; угол между осями канавы и водотока назначать не более 45 ° ; изменение направления канавы проектировать плавным по кривой радиусом не менее 5 м, а на участках подходов к перепадам, быстротокам и искусственным сооружениям — не менее 10 м.
Отметка устья — выпуска воды из канавы или лотка должна быть ниже отметки бровки земляного полотна не менее чем на 1 м.
2.203. Оптимальный уклон дна канавы должен быть выбран так, чтобы скорости течения воды в канавах не превышали допускаемые (неразмывающие) скорости для данного грунта согласно прил. 10 настоящего Пособия.
Если при проектировании продольного профиля канав топографические условия местности не позволяют выдержать один и тот же продольный уклон, следует назначать крутые уклоны на коротких участках с соответствующим типом крепления или устраивать между ними вставки с уклонами, не требующими укреплений.
Минимальная допускаемая скорость течения воды по условиям недопущения заиливания канав 0,25 — 0,30 м/с (для канав, не имеющих укрепления и не покрытых растительностью).
Нагорные канавы
2.204. Нагорные канавы необходимо размещать с нагорной стороны выемок для перехвата воды, поступающей с косогора и прилегающего водосборного бассейна, с последующим отводом ее к ближайшему водопропускному сооружению или в сторону от земляного полотна.
На местности с большой крутизной склона, когда продольный уклон нагорной канавы будет больше допустимого значения для данных грунтов и применяемого типа укрепления, необходимо предусматривать устройства для гашения скорости течения воды — перепады, быстротоки и водобойные колодцы.
В таких случаях, в виде исключения, допускается также ступенчатое размещение отдельных участков нагорной канавы на косогоре. При этом начало участка канавы, расположенного ниже, следует размещать с некоторым перекрытием выхода вышерасполагаемого участка. Величину перекрытия и тип укрепления склона в местах выхода отдельных участков канавы необходимо назначать с учетом местных природных условий.
2.205. Минимальные расстояния между бровкой нагорной канавы и бровкой выемки, подошвой кавальера или насыпи следует назначать не менее величин, приведенных в табл. 22.
Таблица 22
Элементы земляного полотна | Расстояние от бровки нагорной канавы до бровки выемки, м |
Бровки выемки при отсутствии банкета и кавальера | 5 |
То же, со стороны размещения будущего второго пути | 9 |
Подошва насыпи | 3 |
Подошва кавальера | 1 — 5 |
Расстояние между бровкой нагорной канавы и подошвой кавальера принимают в зависимости от условий снегонезаносимости. Глубина канавы принимается на 0,2 м больше расчетной.
2.206. Кюветы в выемках следует размещать с обеих сторон земляного полотна.
Кюветы, как правило, следует проектировать трапецеидальной формы с размерами не менее величин, указанных в табл. 20.
2.207. При отсутствии банкетов и забанкетных канав минимальное поперечное сечение кюветов необходимо проверять расчетом на пропуск расчетного расхода воды согласно прил. 9 настоящего Пособия, а при необходимости увеличивать сечение за счет углубления кюветов при сохранении минимальной ширины по дну.
Рис. 53. Железобетонный рамный лоток глубиной 1 м
1 — железобетонная рама; 2 — засыпка из песка крупного, средней крупности, гравелистого или гравия; 3 — закладная железобетонная плита; 4 — дренажные щели; 5 — щебеночная подготовка;6 —асфальт;7—забивка пазух мятой глиной
Рис. 54. Железобетонный лоток под железнодорожными путями
1 — фундаментный блок; 2 — гидроизоляция; 3 — блок железобетонного лотка замкнутого сечения; 4 — шпала; 5 — рельс; 6 — балластный слой
Полевые откосы кюветов следует проектировать крутизной, равной крутизне откоса выемки, а откосы кюветов со стороны полотна — не превышающими величин, приведенных в табл. 20.
Продольный уклон кюветов следует принимать равным уклону земляного полотна. В пределах выемок с продольным уклоном менее 2 ‰ кюветы назначают с продольным уклоном 2 ‰. В точках водораздела глубину кюветов разрешается уменьшать до 0,2 м при сохранении ширины по дну.
2.208. Для отвода поверхностной воды при отсутствии ливневой канализации следует предусматривать закрытые лотки или дренажные устройства согласно указаниям СНиП 2.05.07-85, п. 2.67.
Лотки применяются в стесненных условиях, где затруднено устройство открытых нагорных канав, а также при неустойчивых откосах. Лотки устраивают в глубоких выемках, в пределах путевого развития раздельных пунктов и междупутий для пропуска воды с одной стороны пути на другую, перехвата уровня грунтовых вод и отвода их за пределы осушаемой территории.
Нецелесообразно применение лотков в случаях образования в них наледей и на пучинистых грунтах.
Рис. 55. Безраспорные секционные лотки
а — глубиной 0,2 м с глухими стенками; б — то же, глубиной 0,85 м с дренажными отверстиями в стенках; в — блок безраспорного лотка
2.209. Рамные лотки собираются из готовых рам, закладных плит и покрытий, а также безраспорных секций, изготавливаемых из железобетона (рис. 53).
Железобетонные рамные лотки рекомендуется применять: при затруднительном устройстве открытой канавы или кювета; при необходимости понижения уровня грунтовых вод или перехвата и отвода их в водоприемник; при углублении кюветов в существующих глубоких выемках; при нецелесообразности подрезки откосов выемки.
Минимальный продольный уклон дна лотка 0,002.
2.210. Междупутные лотки рассчитываются без учета влияния временной нагрузки от подвижного состава (рис. 54). При устройстве лотков большей глубины или расположении их в зоне нагрузок от поезда, а также на крутых косогорах конструкцию лотков следует проектировать индивидуально.
2.211. Лотки безраспорные, секционные (междушпальные) следует проектировать для отвода воды поперек пути и в случае продольного стока воды вблизи зданий и сооружений, платформ и открытых погрузочных площадок (рис. 55). Типы лотков приведены в серии 3.501-68 «Сборные железобетонные междушпальные лотки на железнодорожных путях промышленных предприятий», разработанной ПромтрансНИИпроектом и в Альбоме водоотводных устройств на станциях (инв. № 984), разработанном Мосгипротрансом.
2.212. Лотки под путями устраиваются в случаях, когда расходы воды превышают возможные для безраспорных лотков. Наибольшее применение получили железобетонные лотки сечением 0,75 ´ 1,25 м (рис. 54), устраиваемые на блочных железобетонных фундаментах, а при хороших инженерно-геологических условиях — на щебеночной подготовке. Лотки могут сооружаться под одним или несколькими путями.
studfile.net
Поверхностный дренаж: способы устройства и оформления
Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом
Канавы и канавки
Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.
Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.
Уличная канава
Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.
Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.
Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.
Пластиковые дренажные лотки
Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.
Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

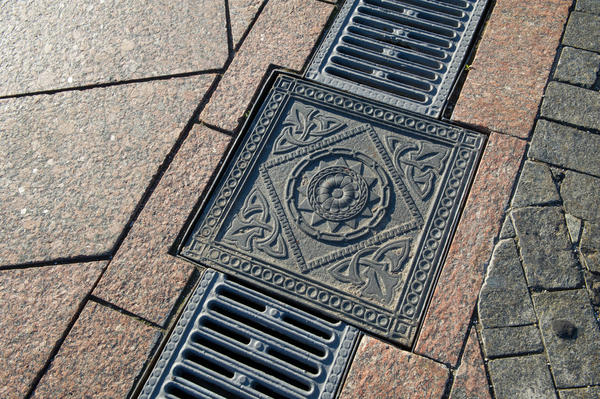

Декоративные решётки канавы и люк дренажного колодца
В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.
Декоративно оформленная сточная канава
На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.
Дренажная канва, отделанная натуральным камнем
Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.
Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com
Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.
Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:
- Природного ручья
Дренажная канава в виде ручья
- «Французской» канавы

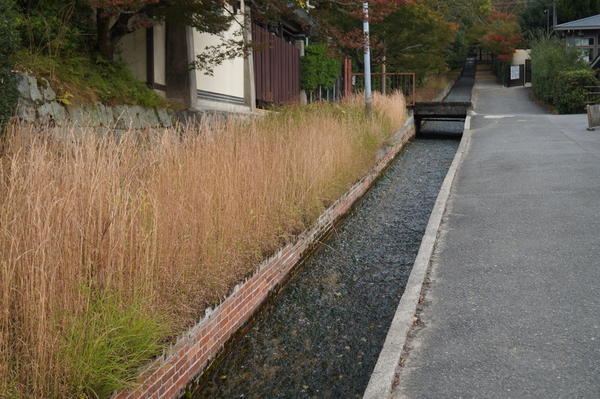

Французская канава

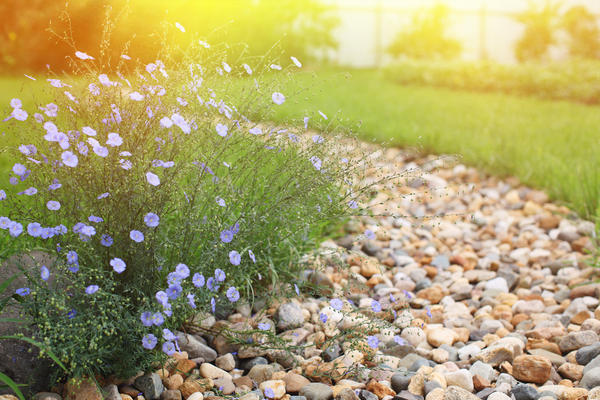

- «Сухого» ручья

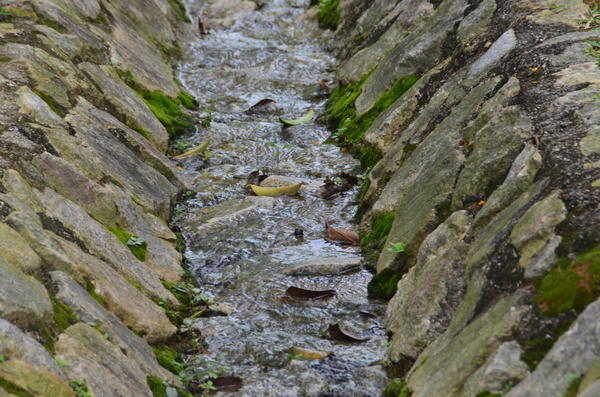

Сухой ручей — маскировка для дренажной канавы
Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.
Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.
Садовые дорожки — часть дренажной системы

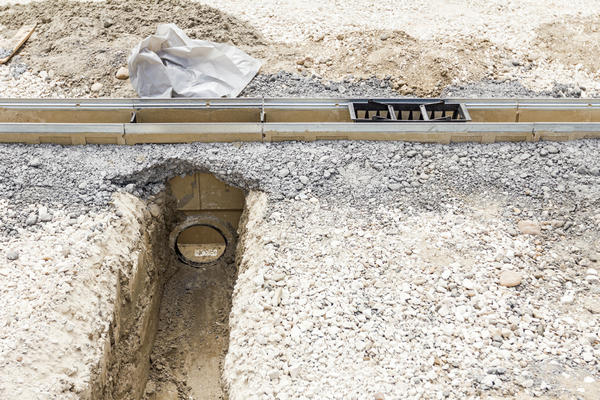

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.
Садовые водоёмы как элементы дренажной системы
По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.
Пруд на участке
Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.

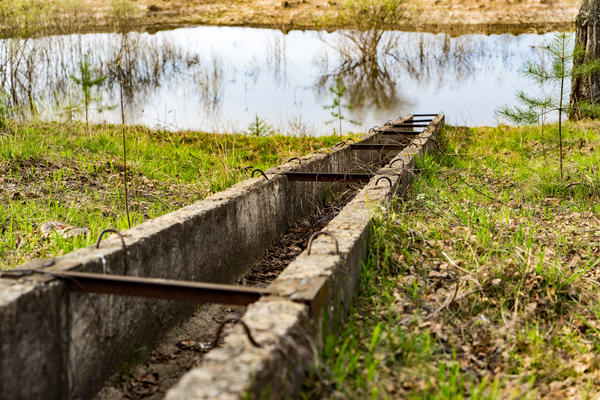

Поверхностный лоток для отвода воды в природный водоём
Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

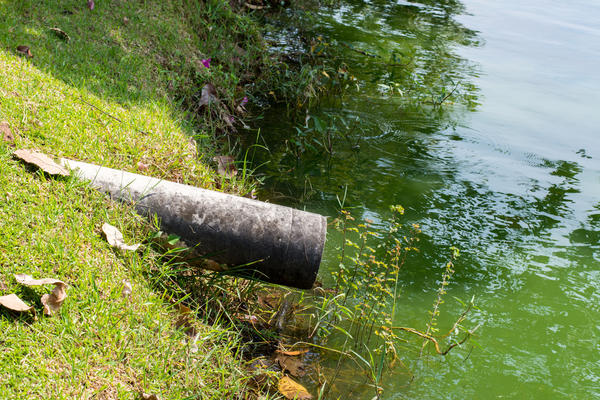

Труба дренажной системы, направляющая сток в естественный водоём
Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.
Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.
7dach.ru
