Классификация дренажных аппаратов

Среди широкого ряда современного насосного оборудования выделяется несколько типов дренажных насосов. Их разделяют в зависимости от конструкции, способа использования, вариантов исполнения. Касательно особенностей использования насосного аппарата выделяют:

• поверхностные модели;
• погружные варианты.

В первый тип входят устройства, которые устанавливаются на край выкачиваемого источника, и которые не предназначены для непосредственного погружения в воду. Забор жидкости в таких аппаратах производится при помощи отрезка всасывающего трубопровода. Большая часть устройств изготавливается из технополимеров, так как от корпуса не требуется высокого сопротивления среде.

Погружные модели предполагают полное погружение аппарата в жидкость. В этом случае вода играет роль естественной системы охлаждения двигателя. Такое дренажное оборудование работает исключительно в толще воды. Причем незначительный период работы на сухом ходу (вне воды) способен нанести серьезный вред обмотке двигателя. Корпус прибора выполняется из стали или пластика, в зависимости от сферы применения каждой конкретной модели.

Работа поверхностного дренажного насоса

Насосы Вихрь включают в себя устройства обоих типов, но все дренажные модели производителя принадлежат к погружным вариантам.

В плане производительности также выделяется два типов аппаратов:

1. Непрофессиональные устройства. Обеспечивают показатель производительности с максимальным значением в 50 куб. м/час.
2. Профессиональные. Перекачивают жидкость в объемах свыше 100 куб. м/час.

к меню ↑

Конструктивные особенности дренажных устройств Вихрь

Дренажный насос Вихрь представляет собой конструкцию центробежного типа. Независимо от модели, основная конструкция всех устройств имеет одинаковый вид. Состоит прибор из рабочей и моторной камер, объединенных в один корпус. Двигатель представляет собой статор, состоящий из двух слоев обмотки. В него вмонтирован ротор, который вращается при помощи подшипников. Специальный предохранитель отвечает за аварийное отключение мотора. Располагается моторная камера в верхней части аппарата. Сюда также подключается кабель электропитания.

Ротор из моторной камеры переходит в нижнюю насосную камеру. При этом место перехода закрыто торцевым уплотнением. На ротор насажено рабочее колесо с лопатками, которые увлекают воду. В нижней части насосной камеры расположены всасывающие отверстия, закрытые сетчатым фильтром. Размеры ячеек фильтра для каждой модели имеют различные значения, соответственно меняется и максимальный размер твердых частиц, которые пропускает прибор.

Устройство дренажного насоса

Выводящий патрубок располагается в нижней части аппарата и выходит на одну из сторон. Трубка имеет универсальную конструкцию и подходит под трубу разного сечения. Верхняя часть корпуса оборудована пластиковой ручкой для переноски. За автономную работу устройства отвечает поплавковый механизм.
к меню ↑

Принцип работы дренажного аппарата Вихрь

После заполнения аппарата водой происходит включение двигателя. Он посредством ротора приводит в движение рабочее колесо. Лопатки захватывают жидкость и под действием центробежной силы отталкивают ее к стенкам диффузора, в котором расположено колесо. В результате в районе впускных отверстий образуется область разряженного давления и происходит всасывание новой порции воды. На выходе из диффузора, наоборот, давление повышается и за счет этого обеспечивается высокая напорная характеристика.

Такой принцип работы позволяет достичь плавной подачи жидкости без рывков. Кроме того, отсутствие мелких деталей и тонких каналов позволяют легко пропускать через систему крупные примеси и фракции средней густоты.
к меню ↑

Модельный ряд дренажной серии Вихрь

Дренажные аппараты компании Вихрь представлены одной серией ДН. Сюда входят аппараты с пропускной способностью от 5 до 35 мм. При этом все приборы рассчитаны на максимальную глубину всасывания до 8 м. А производительность серии варьируется в рамках 5-15 куб. м/час. В зависимости от заявленных характеристик и создаваемой нагрузки во время работы, модели изготавливаются из полимерного состава или нержавеющей стали. Большинство вариантов сборки дополнено поплавковым механизмом отключения.

К основным моделям серии относятся:

• ДН 300;
• ДН 400;
• ДН 550Н;
• ДН 750;
• ДН 900;
• ДН 1100Н.

к меню ↑

Дренажный насос ДН 300

Данная модель является наименее производительной в серии. Используется насос ДН 300 для временных работ на даче или в загородном доме. С его помощью можно выкачать воду из подвала, обеспечить полив растений из открытого водоема, перекачивать жидкость между резервуарами.

Схема монтажа погружного дренажного насоса

Прибор укомплектован однофазным асинхронным двигателем с мощностью в 300 Вт. Основные узлы выполнены из усиленного полимерного состава. Модель оснащена поплавком. Такие конструктивные решения обеспечивают устройству следующие рабочие характеристики:

• максимальный размер твердых частиц составляет 5 мм;
• производительность – 11 куб. м/час;
• прибор всасывает жидкость с глубины до 8 м;
• время беспрерывной работы не должно превышать 20 часов.

За защиту аппарат от перегрева отвечает специальный предохранитель.
к меню ↑

Особенности аппарата ДН 400

В конструктивном плане ДН 400 фактически повторяет предыдущую модель. Разница заключается только в том, что на данной модели стоит электромотор с мощностью в 400 Вт. Устройство также оснащено поплавковой автоматикой и защитой от перегрева. Используется модель для работы в открытых искусственных и природных водоемах. Рабочие характеристики прибора имеют следующие значения:

• сечение пропускаемых частиц не превышает 5 мм;
• расход жидкости составляет 11,3 куб м/час;
• максимальная напорная характеристика составляет 8 м;
• рассчитан прибор на 20 приборов в час.

к меню ↑

ОБЗОР ДРЕНАЖНОГО НАСОСА ВИХРЬ ДН-400 (ВИДЕО)

к меню ↑

Насос ДН 550Н

Модель ДН 550Н уже относится к среднемощным аппаратам. Корпус аппарата выполнен из нержавеющей стали, которая полностью исключает коррозию даже при длительной эксплуатации. Рукоять и напорный патрубок выполнены из полимерного сплава. В качестве силового агрегата используется однофазный электродвигатель с мощностью 550 Вт. Напорный патрубок имеет сечение 1,5 дюйма, что позволяет подключать широкий шланг или пластиковый трубопровод.

Не смотря на небольшую скорость перекачивания жидкости, главной особенностью аппарата остается возможность работать с жидкостями, содержащими крупные примеси. Это позволяет использовать прибор на строительных площадках, для выкачки грязной воды из колодцев и бассейнов, а также для полива.

Основные технические характеристики устройства:

• максимальный показатель производительности составляет 10 куб м/час;
• размер пропускаемых частиц – до 35 мм;
• максимальная глубина погружения составляет 8 м;
• напорная характеристика – 8 м.

к меню ↑

Дренажный агрегат ДН 750

Помимо ротора и двигателя, все комплектующие ДН 750 выполнены из прочного пластика. Нижняя часть корпуса оснащена вмонтированной подставкой, которая обеспечивает свободное пространство для всасывания жидкости. За включение и выключение аппарата отвечает пластиковый поплавок.

Насос дренажный Вихрь ДН-550 Н

Используется прибор при осушении искусственных и естественных водоемов, а также при выкачке жидкости из подвальных помещений. Отличительной особенностью модели является высокая пропускная способность. Дренажный насос вихрь ДН 750 в плане технических характеристик имеет такие значения:

• расход жидкости во время работы составляет 15,3 куб м/час;
• глубина погружения в толщу воды – 8 м;
• напор поддерживается до высоты 8 м;
• диаметр твердых включений – 25 мм.

к меню ↑

Аппарат ДН 900

Комплектация насоса Вихрь ДН 900 не предполагает наличие поплавковой автоматики. Поэтому на автономную работу он не рассчитан. Небольшие размеры аппарата позволяют использовать его даже в источниках с небольшим сечением. Высокая подставка в нижней части корпуса и крупнозернистый фильтр позволяют пропускать через устройство включения с размерами до 35 мм. Модель укомплектована 8-метровым электрическим кабелем, который подключается к сети с напряжением 220-240 В.

Рабочие характеристики:

• производительность аппарата – 15,5 куб м/час;
• максимальное погружение в толщу жидкости – 8 м;
• значение напора составляет также 8 м;
• максимальное количество включений – 20/час.

к меню ↑

Модель ДН 1100Н

ДН 1100Н является наиболее производительным агрегатом всей серии ДН. Используется аппарат для выкачки канализации, колодцев, шахт. Многочисленные отзывы свидетельствуют об оптимальном применении на строительных площадках.

Виды дренажных насосов Вихрь

Устройство выполнено из стали. Базой для прибора служит однофазный 1,1-киловатный электромотор. Универсальный напорный патрубок позволяет подключать любой садовый шланг или трубопровод. Рабочие параметры:

• производительность – 15,5 куб м/час;
• максимальное погружение в толщу жидкости – 10 м;
• напорная характеристика – 8 м;
• максимальное количество включений – 20/час.

к меню ↑

Отзывы

Сергей, 32 года, Ниоколаев:

ДН 300 Вихрь приобрел на смену дешевой «безымянной» модели. Вторую модель купил на весну, так как подтапливало погреб. Устройство сгорело в течение двух дней. Вихрь с подвалом справился за пол дня и исправно работает уже в течение 2-х лет.

Павел, 27 лет, Петропавловск Камчатский:

Насос ДН 750 брал полтора года назад для системы орошения. Поначалу переживал о том, хватит ли мощности на все параллельные ветви. Как оказалось, все переживания были необоснованными. Агрегат прекрасно справляется с поставленной задачей. Использую также для осушения подвала на дачном участке. С водой справляется за считанные часы.

Николай, 40 лет, Подольск:

В частном доме возникла проблема с канализацией. При покупке дома оказалось, что дренажная система сооружения плохая, вода не уходит и постоянно переполняет яму. Вызывать постоянно асинезатора – дорого. Приобрели Вихрь ДН 1100 для выкачки. Проблема решилась моментально. Насос выкачивает и жидкость и густую фракцию до самого дна.

Иван, 33 года, Воронеж:

Приобрел ДН 500 для выкачки жидкости из колодца. Хотел купить скважинный вариант, но в колодце много песка и боюсь, что такой насос не потянет. Установил аппарат в источник, подсоединил трубопровод и забыл. Вода в доме постоянно есть. Правда пришлось фильтры установить, чтоб песок задерживали.

 Главная страница » Насосы

Source: byreniepro.ru

Читайте также

stroyka.ahuman.ru

устройство, технические характеристики, цена и отзывы

Содержание статьи:

Отечественная марка насосного оборудования Вихрь выгодно отличается качеством и ассортиментом продукции. Насосы данного производителя можно применять во всех сферах быта – для установки в скважину, колодец, в автономном частном водопроводе или просто для полива дачного участка. Цены рассчитаны на российских пользователей, а качество сборки отвечает международным стандартам. Надежнее и дешевле покупать российские приборы, так как они лучше адаптированы к условиям эксплуатации.

Виды насосов и область их применения

Погружной насос Вихрь для скважины

В линейке приборов для водоснабжения Вихрь имеются разные типы оборудования, предназначенные для разных источников – скважин или колодцев. Также имеются агрегаты, которые работают с грязной или вязкой жидкостью – дренажные и фекальные.

Принцип работы отдельного насоса зависит от того, с какой водой или веществом придется иметь дело. Для чистой питьевой воды производитель выпускает:

• Поверхностные насосы. Они устанавливаются рядом со скважиной или колодцем, подключаются через входные и выходные патрубки и перекачивают жидкость в дом.
• Погружные модели предназначены для работы в жидкой среде, которая их охлаждает.
• Насосные станции – поверхностное оборудование, укомплектованное гидроаккумулятором и автоматикой. Используются в системах автономного водообеспечения частного дома.

Для обслуживания канализационного септика применяют модели с режущим механизмом. С их помощью происходит откачка стоков из выгребной ямы.

Удалить грязную жидкость из затопленного подвала можно дренажным насосом с нижним водозабором. Такую модель используют для полива участка из открытых водоемов.

Устройство агрегата

Устройство скважинного насоса

Колодезные приборы не рассчитаны на глубоководную работу. Их высота водяного столба ограничена 35 – 45 метрами. Такие же характеристики у насосной станции Вихрь. Ее рационально ставить, если глубина источника не превышает 4 – 5 метров. Также необходимо учитывать длину трубы и высоту дома.

Погружные агрегаты выполняются в трех конструктивных вариантах:

• центробежные;
• вихревые;
• винтовые.

Центробежный насос Вихрь для скважины позволяет доставать воду из глубоких слоев почвы. Имеет нижний водозабор, поэтому даже при минимальном количестве жидкости в летнее время водопровод будет функционировать.

Вихревые модели выпускаются с верхним водозабором. Их КПД ниже, чем у центробежных, но высота водяного столба выше благодаря техническому решению внутри корпуса, которое усиливает турбулентность и ускоряет поток.

Винтовые насосы Вихрь также имеют только верхний водозабор. Отличаются от вихревых сильным напором – до 100 метров и глубиной погружения до 35 метров. Стоят дороже, но подходят в том случае, если нужно перекачивать жидкость на длинное расстояние или поднимать ее на высоту двух или трехэтажного дома.

Наименее чувствителен к твердым примесям винтовой насос. Для вихревого желательно установить фильтр.

Критерии выбора

Перед покупкой прибора необходимо обозначить для себя критерии выбора:

• где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
• характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
• производительность за единицу времени – зависит от количества воды в скважине;
• мощность двигателя – влияет на расход электроэнергии;
• цена изделия.

Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.

Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.

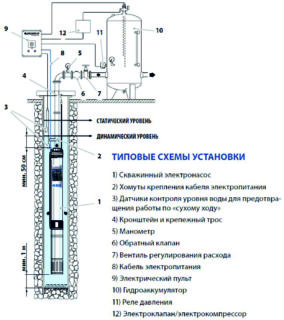

Монтаж и подключение

Монтаж агрегата обычно выполняется самостоятельно по инструкции. Погружные модели опускаются вниз на тросе, поверхностные устанавливаются на подготовленной площадке и фиксируются болтами. Основное правило – соединить все кабеля и трос воедино, чтобы ни один из них не провисал, иначе прибор может застрять внутри обсадной трубы.

Диаметр корпуса следует подбирать так, чтобы по бокам оставалось не менее 2 см до стенок трубы. Поскольку вес прибора небольшой, с монтажом может справиться один человек.

При подключении патрубков нужно обращать внимание на герметичность соединений. От этого будет зависеть, насколько стабильным будет давление в системе. Протечки заставляют насос работать дольше и включаться чаще.

После проверки соединений проводится тестирование – для этого включают оборудование в сеть и открывают в доме кран.

Особенности эксплуатации и обслуживания

Устройство скважинного насоса Вихрь мало отличается от подобных моделей других производителей. Любую технику необходимо время от времени проверять на наличие потенциальных поломок. Для этого прибор поднимают и осматривают на наличие загрязнений. Более расположены к этому скважинные модели, колодезные забиваются песком реже. Разобрать погружной насос Вихрь можно с помощью гаечных ключей.

Важно следить за состоянием проушин, за которые цепляют трос. По отзывам о скважинных насосах Вихрь можно судить о небольшой недоработке производителей – экономии материалов. Верхняя часть прибора, предназначенная для крепления, быстрее ржавеет и оборудование срывается в скважину. Достать его оттуда могут только фирмы, специализирующиеся на подобных работах.

Предусмотрено гарантийное и сервисное обслуживание в случае поломки, поэтому в любой момент можно связаться со специалистами и задать интересующие вопросы или проконсультироваться по вопросам монтажа.

Преимущества и недостатки

Следует выбирать оборудование из качественных материалов, чтобы не переплачивать потом за ремонт

Основным достоинством насосов марки Вихрь считается их способность работать без гидроаккумулятора, то есть параметр «допустимая частота включения» очень высокий.

Степень защиты по международным стандартам IP X8 – самая высокая для приборов, которые работают на глубине.

Двигатель можно подобрать в зависимости от потребностей, чтобы не переплачивать за электроэнергию.

Недостатки:

• 17 метров кабеля в некоторых случаях не хватает для подключения, поэтому приходится его наращивать;
• отверстия для крепления троса ржавеют быстрее, чем корпус.

Соотношение цена-качество одно из самых оптимальных на российском рынке.

Популярные модели и технические характеристики

Самые популярные модели – винтовая СН90в и центробежная СН50. Оба варианта имеют высокий показатель напора – от 50 до 100 метров, что позволяет устанавливать его возле источника, расположенного далеко от дома. Такие модели часто покупают для частных двухэтажных коттеджей, чтобы на втором этаже не терять напор.

Диаметр СН90в – 9 см, поэтому его часто покупают для скважин с диаметром обсадной трубы 10 см. СН50 имеет ширину корпуса 10 см.

Мощность двигателя от 550 до 750 Вт – этого хватает, чтобы система работала бесперебойно. Расходы на электричество небольшие.

Автоматическая станция водоснабжения Вихрь АСВ 1200/24н популярна в водопроводных системах частного дома. Объем ГА 24 литра позволяет сделать запас жидкости на случай отключения электричества. Чугунный корпус не ржавеет, а уровень шума позволяет устанавливать станцию рядом с жилыми помещениями.

Стоимость приборов марки Вихрь складывается из нескольких характеристик. В первую очередь – это материалы изготовления. Чем они прочнее и долговечнее, тем дороже. Мощность приборов также влияет на стоимость. Чем меньше прибор требует обслуживания, тем больше денег за него придется отдать.

Отзывы владельцев

Андрей. У меня весь дом оборудован разными насосами Вихрь – есть циркуляционный для отопления, хорошо гоняет воду по трубам. Когда построили баню и уличный бассейн, пришлось покупать обычный глубинный агрегат, чтобы наполнял. Где-то прочитал, что нельзя ставить для бассейна гидробак, что он убьет насос, поэтому мой работает напрямую. Лет 7 назад покупал фекальный для септика, пока еще не ремонтировал, так как включаем раз в 3 месяца. В целом товарами доволен, ремонтировать не приходится. Есть идея заменить струю насосную станцию, но это в будущем. Рекомендую, но выбирайте не самые дешевые.

Вера. Посоветовали на дачу Вихрь самый маломощный. Хватает с лихвой, даже много. Наполняю душ, поливаю. На даче нет отопления, но думаю, что приборчик справился бы и с ним. За два года работы ни одного ремонта.

Вася-дачник. Хотел сэкономить и купил китайца для колодца. Проработал он, вернее, промучился 1,5 месяца и задымился. Достаю его, а из него дым черный идет и воняет резиной. Вот думаю, какая же степень защиты у таких горе производителей. В результате решил не играть с электричеством и взял наш Вихрь. Оказался надежным.

Светлана. Когда начались проблемы со спиной, пришлось задуматься о покупке насоса. Теперь вспоминаю ежедневные ведра с водой, как страшный сон. Поливаю сразу из длинного шланга, одновременно наполняю бочку для себя. Бак не ставлю, сказали, что он может включаться и выключаться много раз, а поскольку я живу одна, то делаю что-то с водой редко.

Арсений. Переделывали систему отопления и водопровод. В магазине посоветовали не переплачивать и купить отечественную станцию Вихрь. Оказалось, что она ничем не хуже итальянской, которая у нас сгорела из-за скачка напряжения. Сейчас купили стабилизатор, может проработает дольше. По работе пока претензий нет – все качает исправно.
