Винтовой насос для скважины – особенности и сфера применения

Винтовой насос для скважины успешно используется там, где имеется повышенная загрязненность воды. Принцип его работы заметно отличается от центробежного. Конструктивное изменение нагнетающего узла позволило обеспечить высокую работоспособность в условиях сильного замутнения.

Помимо прочего, такой тип насосного оборудования обладает еще целым рядом преимуществ: постоянство напора, отсутствие вибрации, как следствие сохранение фильтров в чистоте, а также небольшие габариты по сравнению с другими скважинными насосами. Поскольку это погружной насос, то отсутствует необходимость устанавливать кессон для скважины, как в случае с поверхностным агрегатами. Благодаря своим эксплуатационным свойствам, винтовые насосы находят широкое применение не только в быто, но и в промышленности.

Конструкция

В отличие от центробежного, в котором рабочим узлом является нагнетающее колесо, винтовой насос для скважины в качестве рабочего органа имеет так называемый винт Пифагора – шнек.

Похожая конструкция используется в мясорубке. Для повышения давления имеется несколько рабочих органов – ступеней. Все они вместе с электродвигателем находятся в одном корпусе. При необходимости насосы могут быть оснащены автоматической системой управления. Общая схема винтового механизма представлена на видео:

Малогабаритные бытовые насосы изготовляются с одним общим валом. Промышленные могут быть многовальными. Для привода в действие рабочих валов используется приводной, или карданный вал.

Большое внимание уделено уплотнениям рабочих полостей. В качестве уплотняющих материалов используется керамика и графит.

Винтовой насос, принципиальная схема

Интересно знать. Электродвигатели винтовых насосов работают в масле. Дополнительно такое конструктивное решение способствует лучшему охлаждению.

Принцип работы

В отличие от центробежных скважинные винтовые насосы имеют меньшие размеры, но при этом создают очень высокое давление. Поскольку конструктивно они представляют один вал, это дало возможность уменьшить общий диаметр корпуса. Для более детального рассмотрения принципа работы необходимо уяснить конструктивные особенности агрегата.

Одновальный винтовой насос в разрезе

Ротором является вращающийся вал (винт), статором — внутренняя полость корпуса. Винт изготовляется в большинстве случаев из металла, а рабочая часть статора из более пластичного материала.

При вращении ротора вода из всасывающего патрубка перемещается по спирали к выходящему. Как это происходит – хорошо видно на видео:

Одним из основных преимуществ в работе насосов этого типа является стабильность напора. Другими словами, пульсации давления откачиваемой воды не происходит. Это исключает вибрацию при работе агрегата. Главным положительным фактором этого явления будет то, что заборный фильтр остается постоянно чистым.

Не секрет, что при работе насосов других типов (особенно вибрационных), в результате их вибрации вокруг заборного фильтра внизу обсадной трубы скапливается много породных частиц. Песок через фильтр проходит и с откачиваемой водой выносится наружу. А глинистые включения оседают на сетке фильтра и со временем полностью ее забивают.

Важно. Использование погружных насосов вибрационного типа в скважинах не допустимо.

Применение

Винтовой погружной насос нашел широкое применение в различных отраслях народного хозяйства. Практически нет ни одной отрасли, где бы он не использовался:

• перекачивание нефти и ее продуктов переработки;
• откачка воды при добыче каменного угля;
• перекачка маслянистых жидкостей;
• выкачивание природного газа из скважин газовых месторождений;
• перемещение пищевых продуктов при их расфасовке.

Широкое применение винтовые насосы нашли в бытовом использовании. Особенно при добыче воды из скважин и других водоисточников на частном подворье.

В силу своих конструктивных особенностей винтовые насосы широко применяются при подъеме воды из артезианских скважин для обеспечения нужд различных предприятий.

Винтовые насосы для артезианского водозабора

В этом случае используются механизмы повышенной мощности. Естественно, по своим размерам они сильно отличаются от бытовых. Длина насоса может достигать 6 метров.

Выбор насоса

Благодаря особенностям конструкции шнековый (винтовой) насос для скважины наиболее приспособлен к эксплуатации в условиях загрязненной воды. Например, с повышенным содержанием песка. Идеально подходит для системы полива. Причем из любого водоисточника. В перекачивании технической воды альтернативы не имеет. С успехом используется в скважинах с питьевой водой.

Выбор винтового насоса обуславливается рядом факторов, которые нужно обязательно учитывать:

• производительность агрегата;
• мощность;
• глубина скважины;
• цена;
• фирма-производитель.

Подробнее об основных параметрах

От производительности зависит способность обеспечения водой в нужном объеме всей системы водоснабжения. Подробную консультацию по этому вопросу можно получить в органах ЖКХ или Водоканала. Конкретно по марке выбираемого насоса даст исчерпывающую информацию продавец-консультант.

От мощности в конечном счете зависит производительность. Кроме того, цифровой показатель этого параметра влияет на возможность работы электроснабжения дома. При большой мощности насоса электросеть дома может не выдержать нагрузки. Таким образом мощность насоса должна быть ниже мощности домашней электросети.

Глубина скважины влияет на выбор насоса по мощностным характеристикам. Чем глубже скважина, тем сильнее должен быть насос. Кроме того, необходимо учитывать расстояние от водозабора до входа в распределитель системы водоснабжения. Каждые десять метров горизонтального участка водопровода приравниваются к одному метру подъема из глубины.

Цены насосов колеблются в широких пределах и зависят от многих факторов. При выборе все же нужно помнить, что очень дешевый товар не всегда оказывается качественным. А система водоснабжения частного дома, как правило, довольно затратная. Как в узлах для ее монтажа, так и в их ремонте. Поэтому экономить на важнейшей ее части – насосе, не всегда оправдано.

Производители. Широкую популярность завоевали насосы харьковской компании «Промэлектро» под общей маркой «Водолей». Не менее известны насосы «Спрут» компании «Варна» (Украина).

Линейка винтовых насосов «Спрут»

Качественным товаром славится российская «Беламос». Ее винтовые насосы серии SP наиболее оптимальны при использовании в системах автономного водоснабжения загородных домов, коттеджей и дачных участков. Также известными производителями являются ряд зарубежных компаний. Это датская «Grundfos», итальянская «Calpeda» и другие.

Обратить внимание. При выборе насоса нужно обязательно ознакомиться с его техническими характеристиками.

Подробно они описаны в «Инструкции по эксплуатации».

Установка в скважину своими руками

Приобретенный винтовой погружной насос для скважины можно установить самостоятельно. Для этого необходимо руководствоваться общими обязательными правилами и строго соблюдать последовательность выполнения работ.

На земле, до спуска в скважину, необходимо полностью завершить всю сборочную конструкцию. Для этого насос аккуратно укладывается в рядом с оголовком скважины и к нему подсоединяется обратный клапан. Он может идти в комплекте с агрегатом или приобретается отдельно. Экономить на таком важном элементе нельзя, поскольку он выполняет роль защиты всей системы водоснабжения от гидроудара.

Следующим этапом работы станет подсоединение трубопровода. В этом процессе сложности никакой нет. Единственное, что нельзя упускать из вида — крепление к трубе электрического кабеля двигателя и фиксирующего троса. Крепеж производится пластиковыми хомутами через 1,5-2,5 метра.

Фиксирующий трос должен быть диаметром 6-8 мм в полиэтиленовой оболочке.

На этом этап подготовки к спуску заканчивается. Далее осуществляется спуск сборки в скважину. Эта работа проводится обязательно с помощником. Насос аккуратно вставляется в обсадную трубу и легкими движениями начинает опускаться до рабочей глубины. По ее достижении трос надежно фиксируется на оголовке. Более подробную информацию по установке насоса можно найти на страницах сайта или посмотрев видео:

Важно. Насос в скважину опускать только держа за трос!

Таким образом, применение винтового погружного скважинного насоса в автономной системе водоснабжения частных домов зачастую является единственно правильным решением. По сравнению с центробежными шнековый наиболее приспособлен для откачивания воды с повышенным содержанием загрязнений.

Винтовые насосы для скважины — модели, выбор, характеристики

Основой каждой системы водоснабжения является насос, который перекачивает воду из скважины в жилые строения через систему трубопровода. Рынок в данной сфере переполнен различными разновидностями скважинных насосов, в связи с чем, актуальным становиться вопрос о том, какой насос для скважины выбрать. В данном материале изложена информация о таком типе устройств, как винтовые насосы для скважин.

Скважинные насосы наших дней делятся на погружной и поверхностный виды. Вторые являются более мощными, имеют роторы, отвечающие за подкачку жидкости. Всасывание происходит через рабочую камеру. Невзирая на мощность, такие устройства не отличаются высокими показателями производительности, так как они способны откачивать воду с глубины до десяти метров. Погружной скважинный агрегат находится под поверхностью воды на протяжении всего времени эксплуатации.

Более мощный винтовой скважинный насос способен выкачивать воду с глубины 50-100 метров. Винтовые насосы для скважин по праву считаются одними из лидеров в своем сегменте. В отличие от центробежных насосов, скважинный винтовой аппарат качает жидкость посредством «Архимедова винта».

Преимущество винтовых устройств над центробежными установками легко можно увидеть, если выкачиваемая жидкость имеет высокий уровень засорения. Так, выкачка воды центробежным насосом осуществляется благодаря вращению крупной крыльчатки или колеса, что приводит в действие движение жидкости и создает завихрения в камере с давлением. В ходе данного процесса отдельные детали и узлы системы часто засоряются мелкими предметами, песком и прочим мусором.

Шнековый же винт почти не поддается загрязнению, так как мелкие отходы и песок попросту не задерживаются в двигателе, не забивая тем самым пространство для перемещения перекачиваемой жидкости в трубопроводе и насосном оборудовании. Этой особенностью, к слову, могут похвастаться только винтовые насосы для скважины.

Кроме того, винтовые глубинные насосы, наращивая скорость вращения мотора и ротора, увеличивают только собственную производительность и никоим образом не влияют на давление водяного столба на выходе, что выгодно отличает их от конкурентов. Данное преимущество позволяет применять такие устройства не только для работы с водой или другими более-менее «чистыми» жидкостями, но и для перекачки производственных жидких веществ, масел, нефтяной продукции и тому подобное.

Уровень производительности подобного рода оборудования можно приблизительно оценить по протяженности шнекового винта – чем он длиннее, тем выше производительность. Некоторые модификации винтовых насосов могут быть оснащены винтами, однако большинство моделей оборудуются одним.

Продолговатая форма шнекового винта отлично вписывается в интерьер на фоне дизайна таких устройств, который выполнен в виде удлиненной капсулы. Также такие виды насосов легко отличить от других по диаметру трубы. Винтовой глубинный электронасос зачастую имеет пропускное отверстие диаметром от 15 см.

Винтовые насосы для скважины – характеристики и виды

Говоря о видах винтового насосного оборудования для колодцев и скважин, можно выделить несколько наиболее распространенных видов: стандартные и глубинные.

Глубинные изделия выделяются наличием удлиненного шнека, который необходим для корректной работы аппарата. Такие устройства оптимально использовать для выкачивания воды из артезианских скважин, глубина которых может достигать ста и более метров. Не смотря на высокую цену глубинных аппаратов, они демонстрируют надежность, мощность и высокую производительность.

Выбирая насос для колодцев или для скважин с небольшой глубиной, следует отдать предпочтение стандартному виду. Данный вид отлично подходит для добычи воды из песчаных водянистых слоев, глубина которых не превышает 20-30 метров. Стандартный винтовой скважинный насос поддерживает стабильный уровень давления и сравнительно успешно справляется с мелкими загрязнениями.

Среднестатистический агрегат должен обладать производительностью порядка 1,5-2,5 кубометра воды за один час. При этом оптимальная температура жидкости, в которой насос может длительно и беспрерывно выполнять свои функции, находится в районе +3-+45 градусов. Промышленное оборудование аналогичного предназначения способно переносить более высокие диапазоны температуры.

Мощность двигателя, которым оснащен средний винтовой насос для скважин зачастую не превышает 1-1,5 кВт, а напряжение электросети, рекомендованное для бесперебойной работы электронасосов большинства модификаций, должно находиться в районе 220 Вольт. Корпус изделия должен быть выполнен из нержавейки с применением пластика, нанесенного точечным способом. Детали, находящиеся внутри корпуса должны быть герметизированы резиновыми прокладками, посаженными на силикон.

Винтовые насосы для скважин охлаждаются тем же методом, что и остальные погружные агрегаты – условиями окружающей среды, в которой они находятся, то есть водой или другими выкачиваемыми жидкостями. Данный тип охлаждения является наиболее эффективным.

Обзор насосов для скважины (видео)

Как выбрать винтовой насос

Для выбора наиболее подходящего под ваши требования устройства следует обратить внимание на несколько деталей. Во-первых, бурение скважины – это процесс нелегкий и часто недешевый, следовательно, лучше уже вложиться и купить товар от авторитетного производителя, который предоставит наиболее лучшую цену и самый длительный срок гарантии.

Но если средства ограничены и существует необходимость приобрести качественную установку, не потратив при этом больше допустимого, рекомендуем обратить внимание на следующие нюансы:

• найдите в интернете отзывы владельцев устройств, которые вам показались подходящими. Ознакомившись с отзывами в сети, желательно узнать у кого-нибудь из знакомых, родственников, соседей и так далее, которые возможно имели опыт использования интересующей вас продукции, что они думают об этом, и какие модели посоветуют. Вооружившись собранной информацией, вам буде легче общаться с опытными продавцами, в частности, задавать им вопросы и внимательно выслушивать ответы;
• помните о главном требовании, которым должны обладать хорошие винтовые насосы для скважины, – показатель производительности. Он должен находится на уровне 2 тысяч литров воды в час для устройств с двигателями мощностью в 1,2 кВт;
• примите во внимание диаметр насоса. Винтовой агрегат должен иметь диаметр отверстия в районе 12 см (120 мм), в таком случае он будет обладать способностью пропускания предметов размером до 5 см (50 мм), что в значительной мере понижает вероятность загрязнения насосной системы в целом.

В мире и в России, в частности, наибольшую популярность в своей специализации заслужили изделия под названием Eco Vint модели 1, 2 и 3. Eco Vint 1 обладает производительностью 1,2 кубометра в час, Eco 2 – 20 кубометров в час, модель 3 – 45 кубометров в час. Модификация Vint 3 рассчитана на самый глубокий тип скважин – свыше 100 метров в глубину.

Скважинные насосы Belamos

Belamos оборудование не имеет равных на современном рынке. Мы создаем устройства для перекачки жидкостей, которые способны справиться с задачами подъема жидкостей из наиболее глубоких скважин, вне зависимости от их диаметра. Модельный ряд насосов достаточно широк, чтобы вы могли подобрать оптимальное устройство для конкретного случая.

Представленные нами центробежные насосы наиболее активно используют в частных домах при организации автономной системы водоснабжения. Когда возникает необходимость транспортировки значительных объемов жидкостей, мы рекомендуем выбирать промышленные модификации оборудования.

Разновидности скважинных насосов

Чтобы насос скважинный погружной оправдал ваши ожидания, при его выборе необходимо ориентироваться на диаметр используемой скважины, глубину прохождения грунтовых вод и требуемую производительность оборудования. Мы выпускаем агрегаты трех основных разновидностей, различающихся конструкцией и принципом действия.

Центробежный глубинный насос включается в работу при вращении расположенных внутри корпуса специальных колес. Транспортировка жидкости происходит за счет центробежной силы. Такая техника наиболее распространена, поскольку может быть установлена на большинство типов скважин.

Если рассматривать винтовой насос, то в нем перекачивание жидкости происходит в момент появления разряжения. Само разряжение создается при вращении ротора в корпусе стационарно установленного статора. Подобные аппараты применимы в условиях, когда не требуется высокая производительность оборудования, а уровень воды в источнике сравнительно невысок.

Погружной насос вихревого типа оснащен крыльчаткой, расположенной на корпусе ротора. При ее вращении происходит вихревая подача жидкости. Наиболее активно такие системы применяют в закрытых источниках питьевой воды, где практически отсутствуют посторонние примеси.

Выбирайте лучшее

Мы предлагаем вашему вниманию уникальные насосы, скважина с которыми будет использована по максимуму. Оборудование облачено в надежный корпус, устойчивый к воздействию жидкости и механическим повреждениям. Рабочие элементы агрегатов обладают повышенной стойкостью к истиранию, что позволяет значительно увеличить ресурс их работы.

На скважинный насос цена определяется его разновидностью и показателем мощности. Широкий модельный ряд позволяет найти тот агрегат, который способен в полной мере удовлетворить ваши требования.

Мы выпускаем приборы разборной конструкции, чтобы сделать их ремонтопригодными и удобными в обслуживании.

винтовой или центробежный, какой лучше — Статья на сайте компании Теплоуфа

При организации водоснабжения в частном доме возникает вопрос выбора насоса для скважины. Получили распространение модели двух типов: винтовые и центробежные. Они имеют сравнимые характеристики по напору и подаче. Обе конструкции удобны для погружения в скважину, так как позволяют производителю сделать вертикальную компоновку элементов. Корпус получается тонким и вытянутым.

---

Какие особенности имеют центробежные и винтовые насосы, какой лучше подойдет для скважины — в этой статье.

Принцип работы и особенности конструкции

Винтовой

Основным элементом их конструкции является винт или спираль, применение которой для подачи воды приписывают Архимеду. Он напоминает рыбацкий ледобур. Поэтому эти насосы также называют шнековыми.

При вращении шнек увлекает воду вверх и с силой выталкивает из верхнего патрубка в трубу или подключенный шланг. В движение винт приводится электродвигателем. Его мощность и максимальная скорость вращения определяют напор и подачу соответственно.

Преимущество винтовых насосов для скважины:

• Надежность конструкции. Песок и камни небольшого размера, прошедшие через сетку на входном патрубке, не наносят вреда его элементам, редко становятся причиной разрушения или блокирования работы механизма.

• Низкий износ деталей, долгий срок эксплуатации. Это надежные скважинные насосы, которые могут работать годами без обслуживания и ремонта.

• Доступная стоимость. Себестоимость производства винтовых моделей ниже за счет простоты конструкции. Соответственно, и цена насоса выходит ниже.

Центробежный

В центробежных погружных насосах используется иной принцип работы. Напор здесь создается за счет быстрого вращения крыльчатки. Вода под действием центробежной силы отбрасывается к стенкам корпуса и увлекается вверх, к выходному патрубку.

Преимущество такой конструкции для производителей — возможность устанавливать несколько таких элементов последовательно. Это позволяет создать насос с большим напором, подающий воду на высоту 150 метров и более.

Для владельцев домов и скважин преимущества центробежной системы выглядят так:

• Высокий КПД. При сравнимой мощности электродвигателя центробежные насосы обеспечивают большую подачу и напор, чем винтовые. При номинальной мощности 900 Вт такие модели обеспечивают напор до 150 метров. Винтовые обеспечивают при таких же характеристиках 90-100 метров.

• Быстрое включение подачи. За счет высокой скорости вращения крыльчатки или нескольких крыльчаток вода подается в систему водоснабжения в течение нескольких секунд. Это удобно при организации подачи воды по требованию.

• Удобнее для систем водоснабжения с автоматическим управлением. Меняя скорость вращения электродвигателя, можно менять напор и подачу в широких пределах. Некоторые модели Wilo, например, имеют электронный блок, позволяющий обеспечивать определенное давление в автоматическом режиме.

Ограничения использования:

• Центробежные насосы капризнее к высокому содержанию твердых частиц в перекачиваемой жидкости. Из-за высокой скорости вращения роторов даже некрупные камни обладают высокой кинетической энергией, способной повредить лопасти крыльчатки и иные элементы конструкции.

• Работа электродвигателя на высоких оборотах требует эффективного охлаждения. Происходит это за счет воды, расположенной вокруг металлического корпуса. Такие модели дольше работают в скважинах с высокой производительностью. В противном случае нужно установить поплавковый датчик опасного снижения уровня воды для предотвращения перегрева электродвигателя.

Какой насос лучше для скважины

Высота подачи

Важный параметр при выборе — высота подачи воды. Если скважина имеет глубину 100-150 метров, лучшим выбором окажется центробежный насос. Винтовые сохраняют эффективность до 50 метров.

Стоит обратить внимание на длину кабеля. Лучше, если ее хватит на всю глубину скважины. В противном случае придется наращивать, что менее удобно.

Качество очистки воды

Производители винтовых насосов допускают наличие песка в перекачиваемой воде не более 50 г/м3. Винтовые менее капризны. Это делает их удачным выбором для скважин, в которых содержание песка в воде высоко.

Бюджет

Винтовые модели сравнительно дешевле центробежных. Прежде всего за счет более простой конструкции. Но стоит напомнить, что экономия может обернуться частыми поломками насоса. Поэтому даже при покупке винтовых моделей стоит выбирать более надежные, известных производителей.

Экономичность

За счет более высокого КПД центробежные модели оказываются экономичнее. Во всяком случае, с точки зрения электропотребления. С появлением автоматических систем управления водоснабжением дома снизить затраты на электроэнергию стало проще. И тут снова преимущество за центробежными моделями.

Возможности интеграции с автоматизированными системами водоснабжения

В этом компоненте преимущество за центробежными насосами:

• Включаются моментально, им не нужно разгонять винтовой ротор, как их конкурентам.

• Позволяют в широких пределах менять подачу и напор за счет управления мощностью и скоростью вращения двигателя.

• Совместимы с распространенными системами управления водоснабжения, в том числе интегрируемыми с умным домом и традиционными средствами, например, поплавковыми датчиками.

Инженеры компании Теплоуфа рекомендуют обратить внимание на скважинные насосы бренда Wilo по следующим причинам:

• Высокое качество изготовления и надежность конструкции. Насосы компании поставляются во многие страны мира. Конструкция постоянно совершенствуется и модернизируется.

• Высокий уровень интеграции с системами автоматики. Некоторые модели сразу поставляются с контроллерами для электронного управления включением и производительностью. Поэтому их проще интегрировать с системами умного дома. Что позволяет снизить затраты на электричество, повысить комфорт жизни.

Выбрать подходящий насос для скважины: винтовой или центробежный помогут менеджеры компании Теплоуфа.

Погружные насосы для полива из скважин, колодцев, водоемов, бочек

Насосы погружные для колодца и бочки (44)

Насосы для узких скважин (6)

Насосы для скважины диаметром 120 мм (41)

Насосы для скважины диаметром 160 мм (8)

Насосы для глубинных скважин (3)

Аксессуары для скважин и колодцев (6)

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

Испанский погружной автоматический насос с электронным управлением Acuaria 07 4M N Pressdrive R (400. .

В наличии

20 905.00 р.

Итальянский погружной автоматический насос с электронным управлением DAB DIVERTRON 1000 M, 1 ~ 220-2..

В наличии

30 161. 00 р.

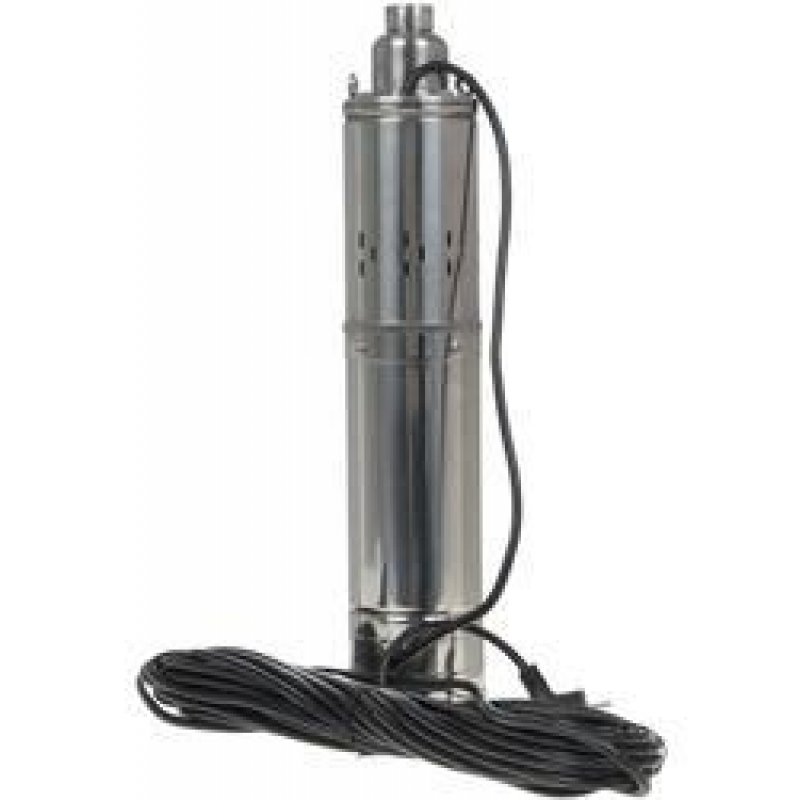

Погружной винтовой моноблочный насос для скважины UNIPUMP ECO VINT 1 предназначен для подачи чистой ..

В наличии

5 915.00 р.

Погружной центробежный скважинный насос с кабелем UNIPUMP ECO MIDI-0 предназначен для подачи чистой . .

В наличии

8 481.00 р.

Погружной центробежный скважинный насос с кабелем UNIPUMP ECO-2 предназначен для подачи чистой пресн..

В наличии

12 489. 00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-100У* 60/150 (ЕВРО 1), в комплекте..

В наличии

27 082.00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-16У* 60/27 (ЕВРО 1), в комплекте с. .

В наличии

11 121.00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-25У* 60/36 (ЕВРО 1), в комплекте с..

В наличии

12 303. 00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-32У* 60/47 (ЕВРО 1), в комплекте с..

В наличии

13 235.00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-40У* 60/60 (ЕВРО 1), в комплекте с. .

В наличии

14 510.00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-50У* 60/75 (ЕВРО 1), в комплекте с..

В наличии

15 713. 00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-63У* 60/90 (ЕВРО 1), в комплекте с..

В наличии

18 190.00 р.

Погружной скважинный насос Водолей БЦПЭ «ПромЭлектро-Харьков» 0,5-80У* 60/120 (ЕВРО 1), в комплекте . .

В наличии

22 701.00 р.

Показано с 1 по 13 из 13 (всего 1 страниц)

Погружные насосы для полива из скважины и колодца

Насосы для водоснабжения из колодца и скважины (погружные, глубинные)

Применяются данные насосы в частном секторе, в загородных частных домах, коттеджах, дачных поселках а так же в промышленности.

В ассортименте магазина присутствуют насосы от известных брендов любой конфигурации, диаметра и мощности:

• Насосы погружные для колодца, емкости и бочки
• Насосы для узких скважин диаметром 100 мм
• Насосы для скважины диаметром 120 мм
• Насосы для скважины диаметром 160 мм
• Насосы для глубинных артезианских скважин
• Аксессуары для скважин и колодцев

Погружной насос для скважины.

Какой лучше выбрать?

КПД  такого насоса меньше чем у центробежного,  но  и стоимость ниже.

Есть у насосов такого типа один серьезный недостаток, обусловленный его конструкцией. Червяк вращается внутри резиновой втулки и, если в воде присутствуют песчинки, то со временем они истирают эту деталь и насос теряет свою производительность. Поэтому, при покупке винтового насоса поинтересуйтесь у продавца есть ли в наличии запасные части к этой модели.

Центробежные

Среди погружных насосов — центробежные самые эффективные, они могут качать воду с большой глубины и имеют высокую производительность. Именно такой тип насосов устанавливают в артезианские скважины. Аппарат такого типа состоит и двух частей: электродвигателя, который чаще всего расположен снизу и собственно насосной части, внутри которой располагаются несколько рабочих колес с лопастями. При их вращении возникает центробежные силы, которые выталкивают жидкость из центральной части к периферии и далее в напорный патрубок. Чем больше у насоса рабочих колес, тем выше его напор.

Недостатком погружных центробежных насосов является их неспособность перекачивать воду с механическими примесями. При попадании в насос воды с песком рабочие колеса заклинивают.

Когда можно применить поверхностный самовсасывающий насос?

Если погружной насос, находясь в скважине при работе просто выталкивает воду, создавая избыточное давление, то у поверхностного насоса задача сложнее, ведь ему сначала необходимо высосать воду с глубины, и только потом поднять ее на высоту. Всем известно, что атмосферное давление составляет 1013 гПа, что соответствует примерно 10 метрам водного столба. Отсюда ограничение по высоте всасывания поверхностного насоса — больше чем 10 метров даже теоретически на Земле в отличии от Венеры ( там более плотная атмосфера) невозможно. Ведь всосав такой столб воды получаем ноль — вакуум, а давление не может быть меньше 0.

В реальности  поверхностные насосы могут поднять воду с глубины до 8 метров. Хотя нет! Все таки могут. Есть вид самовсасывающих насосов, который способен поднять воду с глубины до 40 метров. В скважину при работе такого насоса идет не одна, а две трубы — одна всасывающая и одна напорная. На глубине монтируется эжектор

Но практически они применяются редко, связано это с высокой их ценой и сложностью монтажа.

Труба, идущая от скважины до всасывающего патрубка насоса, должна быть жёсткой, так как на этом участке создаётся разряжение и при использовании обычного поливочного шланга его просто сплющит. Чаще всего для этой цели применяют трубы ПНД ( полиэтилен низкого давления). На конец трубы, опускаемый в скважину, устанавливают обратный клапан с механическим фильтром. Это нужно для того, чтобы вода из системы водоснабжения после остановки насоса не стекала назад в скважину.

Основные характеристики – диаметр, производительность и напор.

Производительность в литрах в минуту или м куб час и напор в метрах это две основные характеристики погружного насоса. Стоит отметить, что на насосе, как правило, указывают максимальную производительность и напор. Что это значит? Если на насосе указан H max=80 метров, то опустив его на эту глубину мы не дождёмся ничего, так как это максимальная высота на которую насос может поднять воду, при этом её расход  будет близок к нулю.

Тоже самое и с производительностью. Максимальный расход — это количество воды, которое перекачает насос при нулевом подъеме. Допустим, если вы бросите его в бочку с водой. Если же этот насос будет поднимать воду скажем с сорока метров, то его производительность будет существенно меньше.

Поэтому максимальные значения нам особо ничего не дают, а для того чтобы подобрать насос нам понадобиться такое понятие как рабочая точка насоса. У любого насоса есть график зависимости его производительности от высоты подъёма, то есть чем на большую высоту насос поднимает воду, тем меньшее количество он перекачивает. Поэтому подбирая насос нам нужно, чтобы при заданной высоте подъёма он был способен давать столько воды, чтобы удовлетворить максимальную потребность в ней.

Диаметр насоса

Тут все просто — диаметр насоса должен быть меньше, чем диаметр обсадной трубы, иначе он просто не войдет в скважину. Вообще диаметр насоса считают в дюймах (1 дюйм равен 25,4 мм), а это значение, как правило, есть в наименовании его модели.

Например, в модели насоса Aquamotor AR 3SP 3-42  тройка в начале означает, что его диаметр составляет три дюйма, то есть 76 мм.

Диаметр вибрационных насосов типа «Малыш», «Ручеек» и подобных составляет 102 мм за исключением одной модели — Малыш 3, его диаметр 76 мм.

В заключении следует отметить, что диаметр насоса должен быть хотя бы на пару сантиметров меньше диаметра обсадной трубы. Так, если Вы опустили четырех дюймовый насос в скважину 108 мм, то может случиться заклинивание насоса при его извлечении.

Определяемся с производительностью

Для правильного подбора нам необходимо знать две величины. Первое — расход воды в период максимального водоразбора, второе —  необходимый напор, при котором вода будет нормально изливаться в наивысшей точке системы водоснабжения. Начнем с максимального расхода. Он равен сумме расходов со всех санитарных приборов, умноженный на коэффициент неравномерности. Этот коэффициент необходим, так как вероятность включения всех санитарных приборов на максимальный водоразбор крайне мала. Обычно этот коэффициент составляет 0.6-0.8. Максимальное водопотребление каждого санитарного прибора приведено ниже в таблице:

Максимальные расходы воды некоторыми санитарными приборами

Потребитель	Расход л/мин	Расход м3/час	Потребитель	Расход л/мин	Расход м3/час
Умывальник	10	0,6	Стиральная машина	12	0,7
Ванна	18	1,0	Посудомоечная машина	8	0,5
Унитаз	7	0,4	Душевая кабина	12	0,7
Кухонная мойка	12	0,7	Поливочный кран	20	1,2

Пример: Допустим имеем жилой дом, в котором установлены следующие санитарные приборы: 1 умывальник, 1 унитаз, 1 ванная, кухонная мойка, стиральная машина.

Если умывальник и ванна находятся в одной комнате, то умывальник исключаем из расчета, так как представить себе ситуацию когда одновременно эти оба прибора работают с максимальным расходом довольно сложно.

Считаем максимальный водоразбор: 1 м³/час ванна + 0,4 м³/час унитаз + 0,7 м³/час кухонная мойка + 0,7 м³/час стиральная машинка = 2,8 м³/час. Умножаем значение на коэффициент неравномерности 0,6 получаем  примерно 1,7 м³/час — максимальное водопотребление жилого дома.

Конечно расчёт это очень неточный, правильнее ориентироваться на количество проживающих людей, а не на количество санитарных приборов. Ведь в жилом доме с 4 сан узлами, где проживает 2 человека, люди не смогут использовать все сан приборы одновременно. Вообще для жилого дома количеством 3-4 человека хватает производительности 1.5 — 2,0 м³/час.

Но есть одно важное НО!

Если в доме будет стоять водоочистное оборудование, то нужно ориентироваться не только на максимальный расход водопотребления, но и на расход, который позволит правильно промывать станцию водоподготовки.

Не стоит покупать погружной насос  с большей производительностью, чем способна отдать скважина. Часто можно услышать такое: «Поменял насос в скважине,  взял с запасом по мощности — пошла муть с песком.»

Если насос способен перекачивать больше воды чем дебит скважины, то в лучшем случае он сгорит, а в худшем можно угробить скважину.

Теперь рассчитаем необходимый напор

Он равен сумме динамического уровня скважины (как его определить будет сказано дальше), величине горизонтального участка трубопровода от скважины до дома, делённой на 10, высоты до верхней точки водоразбора, 5 метров напора необходимых для нормального потока воды из крана. Пример:  в жилом доме источником водоснабжения является скважина, динамический уровень которой составляет 20 метров. Скважина находится в 30 метрах от дома. Высота от уровня земли до верхнего смесителя составляет 4 метра. Считаем необходимый напор насоса: 20 метров + 30 метров / 10 + 4 метра + 5 метров= 32 метра.

Таким образом нам нужно подобрать такой насос, чтобы при подъёме на 32 метра его производительность составляла не менее 1,7 м. куб. в час

На какую глубину опускать?

Самый простой ответ таков — взять паспорт скважины и посмотреть там рекомендуемую глубину установки насоса.

А что если этого документа у вас нет, и Вы купили участок с уже пробуренной скважиной?

Тогда для того чтобы ответить на этот вопрос, нужно немного изучить Вашу скважину. Рассмотрим основные характеристики скважин.

Статический уровень — это расстояние по вертикали от поверхности земли до зеркала воды в скважине когда мы из нее не откачиваем воду. Погрузив в скважину насос и включив его, высота столба воды в ней уменьшится. Расстояние  от зеркала воды до уровня земли при работающем насосе и будет являться динамическим уровнем скважины. Измерить его просто, нужно включить насос и дать ему поработать в течении 30 минут, и потом замерить веревкой с грузом на какой глубине располагается зеркало воды при работающем насосе.

Всё, заканчиваем с теорией и возвращаемся к вопросу на какую глубину стоит опускать насос?

В идеале погружной насос должен быть установлен на 1 метр ниже динамического уровня скважины, но на практике делают небольшой запас, его опускают еще ниже на 2 — 3 метра. Дело в том, что уровни скважины могут зависеть от сезона года и может так получиться, что зимой уровень воды в скважине упадёт.

Следует иметь в виду, что чем глубже в воду мы опускаем насос, тем большее давление он испытывает при сильно большом его углублении. Уплотнительные прокладки, защищающие электродвигатель могут не выдержать и вода проникнет к обмоткам электромотора. В паспорте насоса указывается максимальная высота его погружения.

Виды автоматики для погружного насоса

Конечно можно обойтись без автоматики вообще, включил насос в розетку — есть вода, спокойно поливаю огород и наполняю емкость. Выдернул провод — нет воды. Но в большинстве случаев люди хотят большего комфорта, чтобы насос включался автоматически когда вода нужна и выключался при отсутствии водоразбора.

Реле давления и гидроаккумулятор

Такого рода автоматику ставят наиболее часто, она дешёвая и надёжная. Система состоит из нескольких частей — это реле давления, гидроаккумулятор и манометр. Принцип работы прост, реле давление включает скважинный насос при минимально заданном на нем давлении и выключает при максимальном. Гидроаккумулятор содержит небольшой запас воды и играет роль демпфера, без него реле будет включаться и выключаться очень часто и быстро выйдет из строя. Манометр необходим для настройки и контроля давления в системе водоснабжения. Какие у такой системы недостатки? Помимо места которое занимает гидроаккумулятор есть ещё один. Давление в водопроводе постоянно изменяется — плавает. Это ощущается как изменение напора при изливании воды из смесителя или душевой лейки. При разном сопротивлении систем горячего и холодного водоснабжения может меняться и температура смешанной воды. Не совсем приятно, стоя в душе ощущать волны то горячей, то холодной воды.

Применение регулятора давления

При применении регулятора давления не нужен громоздкий гидроаккумулятор и это экономит место. Принцип работы этого механизма немного отличается от реле давления. Регулятор также включает погружной насос по минимальному давлению, но отключает по другому — по потоку. Что это значит? Когда Вы открываете кран давление падает и регулятор включает насос, а выключит он его только тогда, когда через него перестанет идти вода или другими словами когда водоразбор полностью прекратится. Все это прекрасно работает, но есть тут один подводный камень. Насос выключится только тогда, когда накачает в систему такое давление, которое максимально сможет создать. А если это 7 или 8 атмосфер? Смесители, гибкие подводки, водонагреватель могут этого не выдержать. Чтобы не допустить  высокого давления приходится ставить ещё один аппарат — редуктор давления.

Используем частотный преобразователь

Если реле и регулятор давления по сути включают и выключают насос, то частотный преобразователь, являясь сложным электронным прибором, управляет им. Он регулирует мощность насоса в зависимости от Ваших потребностей. Вы просто задаёте частотнику давление, которое ему необходимо поддерживать. Прибор этот дает полный комфорт, у него практически нет недостатков. Есть только один и очень существенный. Цена! Именно по причине высокой стоимости его редко используют в системах бытового водоснабжения.

Что делать, если воды в скважине мало?

Такое иногда бывает. Пробурили скважину, но дебит её настолько мал, что даже вибрационный насос выкачивает всю воду. Какой выход из положения в этом случае? Можно пробовать решать проблему в лоб – установить кран на выходе из скважины и прикрыть его таким образом, чтобы насос качал меньше. Но это приводит к повышенной нагрузке на насос, к тому же уменьшив поток воды, её просто может не хватать. Правильнее пойти по другому пути — установить ёмкость, где будет накапливаться вода. Для того, чтобы насос выключался после того, как выкачает всю воду из скважины, монтируем автоматический блок, называется он регулятор уровня воды. Работает он следующим образом – в скважину опускаются три электрода: общий, верхний и нижний. Когда насос выкачает воду до нижнего уровня, автоматика его выключит, а когда вода наберется до верхнего уровня, насос опять заработает. Такие же три электрода помещаются в накопительный бак. Здесь всё наоборот: когда ёмкость наполнится, блок автоматики выключит насос, а когда опустошится до нижнего уровня, насос включится.  К накопительному баку подключается насосная станция, которая уже непосредственно поддерживает давление в системе водоснабжения дома. Более подробно узнать о методах защиты насоса от работы всухую Вы можете прочитав эту статью.

Оголовок скважины. Нужен ли он?

Скважинный оголовок это устройство предназначенное для герметизации скважины, которое монтируется на обсадную трубу.

Основная его функция — это защита устья скважины от попадания в нее чего-нибудь извне.

Если скважина находится в колодце, а уровень грунтовых вод весной может повыситься настолько, что вода польется в скважину, то ставим оголовок обязательно. Также он может спасти, если мышь решит покончить жизнь самоубийством, прыгнув  в устье скважины. В остальных случаях установка оголовка — по Вашему желанию.

Кроме этого у оголовка есть еще несколько полезных функций: он немного увеличивает производительность скважины за счет того, что во время работы насоса в обсадной трубе создается разрежение воздуха, хотя это создает дополнительную нагрузку на скважинный фильтр.

Наконец оголовок может уберечь скважинный насос от кражи, ведь для его демонтажа и извлечения насоса нужен инструмент.

Надеемся эта статья поможет Вам при покупке скважинного насоса сделать правильный выбор!

Читайте ещё статьи

виды шнековых погружных скважинных насосов

Современные производители предлагают для оснащения автономных систем водоснабжения множество видов насосного оборудования, которое решает задачи не только по откачиванию воды, но и по ее дальнейшей транспортировке по трубопроводу. Если говорить о конструктивном исполнении различных моделей, которое и определяет сферу их применения и технические характеристики, то достаточно интересной конструкцией отличаются насосы винтовые (или, как их еще часто называют, шнековые насосы).

Насос скважинный винтового типа Оasis, обеспечивающий максимальный напор до 130 метров

Особенности конструкции и назначение

Все насосное оборудование, используемое для откачивания воды из скважины или колодца, можно разделить на поверхностное и погружное. Устройства первой категории, как следует из их названия, устанавливаются на поверхности земли, в непосредственной близости от подземного источника водоснабжения, а перекачиваемая такими насосами жидкая среда поднимается из скважины или колодца по специальной трубе. Скважинные насосы поверхностного типа характеризуются невысокими показателями напора перекачиваемой жидкой среды, что не позволяет использовать их для обслуживания скважин, глубина которых превышает 10 метров.

Тот самый винт, из-за которого и произошло название рассматриваемых типов насосов

Погружные насосы в процессе использования располагаются в толще перекачиваемой жидкой среды, оставаясь в ней на весь период своей эксплуатации. В отличие от поверхностных, погружные помпы характеризуются значительно более высокой мощностью: они способны создавать напор перекачиваемой жидкой среды, значение которого составляет десятки метров водяного столба (от 50 метров). Такие характеристики позволяют успешно использовать эти гидромашины для откачивания жидкой среды из скважин, отличающихся даже очень значительной глубиной.

Шнековый насос (или спиральный насос) относится к устройствам погружного типа, а значит, его корпус целиком находится в толще перекачиваемой им жидкой среды. Название «винтовой» этот скважинный насос получил из-за того, что основным элементом его конструкции является архимедов винт, за счет вращения которого и обеспечивается перекачивание жидкой среды.

Принцип работы Архимедова винта

Следует отметить, что преимущественное большинство погружных насосов действует не по винтовому, а по центробежному принципу. Основным рабочим органом центробежных насосов является колесо с зафиксированными на его внешней поверхности лопатками. При вращении такого колеса вместе с перекачиваемой средой в различных частях внутренней рабочей камеры насоса создается повышенное давление жидкости и разрежение воздуха, что и способствует выталкиванию рабочей среды через напорный патрубок и ее всасыванию из скважины через входную магистраль.

Шнековый насос, как уже говорилось выше, оснащается винтом определенной длины, используемым в качестве основного рабочего элемента. Благодаря тому, что шнековый механизм практически не реагирует на содержание в перекачиваемой среде песка и других твердых включений небольшого размера, винтовые насосы для скважин успешно используются для работы с жидкостями, характеризующимися даже значительной степенью загрязнения. Особенности конструкции шнековых механизмов, применяемых для оснащения погружных винтовых насосов, исключают засорение песком, содержащимся в перекачиваемой жидкой среде, элементов, из которых такие механизмы состоят.

Схематическое изображение скважинного винтового насоса

Центробежные погружные насосы, в отличие от винтовых, при перекачивании жидкой среды с песком даже мелкой фракции достаточно быстро выходят из строя. Именно поэтому, если встает вопрос о том, винтовой или центробежный насос использовать для перекачивания воды даже с незначительным содержанием песка, выбор однозначно стоит делать в пользу устройств шнекового типа.

Принцип действия винтового насоса достаточно прост:

• Вода из скважины попадает во внутреннюю рабочую камеру устройства через расположенное в нижней части его корпуса подающее отверстие.
• Захватываясь выступающими спиральными элементами шнека, вращающегося на валу ротора, жидкая среда проталкивается в верхнюю часть рабочей камеры, где расположено напорное отверстие.

Достаточно значимым отличием погружных шнековых насосов от глубинных устройств других типов является то, что при повышении скорости вращения их основного рабочего органа – шнека – увеличивается только производительность оборудования, то есть количество жидкой среды, которую оно перекачивает за единицу времени.

При этом давление, которым характеризуется поток жидкости, выходящей из напорной магистрали насоса шнекового типа, остается практически неизменным. Такое качество шнековых насосов для скважин позволяет успешно применять их даже на крупных промышленных объектах. В частности, данное оборудование активно используют для перекачивания нефти, работы с маслами и другими жидкими средами промышленного назначения.

Геометрические параметры, учитываемые при подборе винтового насоса

Между размерами (в частности, длиной) шнека, которым оснащен насос винтовой, и производительностью устройства существует прямая зависимость. Так, чем более длинным шнеком оснащен винтовой электронасос, тем выше его производительность. Преимущественное большинство современных насосов шнекового типа оснащается одним рабочим винтом, и лишь незначительное число моделей имеет в своей конструкции два и более шнека.

Удлиненная форма, которой отличается шнек, оптимально подходит для того, чтобы оснащать таким элементом помпы именно погружного типа, которые опускаются в обсадную колонну, поэтому должны иметь вид вытянутого вдоль продольной оси цилиндра. Такая форма основного рабочего органа винтовых насосов позволяет создавать на его основе мощные устройства, отличающиеся в то же самое время достаточно небольшим диаметром.

Разновидности и основные технические характеристики

Среди насосов шнековых выделяют две категории. Основополагающим параметром такого разделения выступает рабочая глубина, на которой способны работать данные гидромашины. Так, в зависимости от этой характеристики различают:

• стандартные винтовые насосы;
• устройства глубинной категории.

Шнековый насос, относящийся к стандартной категории, используется для откачивания воды из колодцев или скважин, глубина которых не превышает 20–25 метров. Такие помпы часто применяются для обслуживания скважин с небольшим дебитом, бурение которых выполнено на водоносных слоях почв песчаного типа (скважины на песок). Поскольку с помощью винтового насоса можно откачивать жидкую среду с различной производительностью, сохраняя при этом стабильное давление создаваемого потока и не обращая внимания на содержание в составе воды песчаных включений, данное оборудование оптимально подходит для обслуживания скважин указанного типа.

Винтовой моноблочный насос с верхним расположением водозаборной части

Винтовой скважинный насос глубинной категории оснащается удлиненным шнеком, что определяет впечатляющие технические возможности такой гидромашины. Обладая высокой мощностью и надежностью, она может успешно обслуживать артезианские скважины, вода в которых располагается на глубине, доходящей до ста метров. Конечно, цена таких моделей значительно выше стоимости устройств стандартной категории, но во многих случаях, когда требуется обеспечить подачу воды из скважин значительной глубины, без подобного оборудования просто не обойтись.

Рассмотрим технические характеристики, которыми обладает скважинный винтовой насос, относящийся к моделям средней ценовой категории:

• производительность, показывающая, какой объем жидкой среды насос способен перекачать в единицу времени, – 1500–2000 л/час;
• напор создаваемого потока жидкости – 40–60 метров водяного столба;
• температура, которой может обладать перекачиваемая жидкая среда, – от +5 до +40°С;
• размер частичек нерастворимых твердых включений, которые могут содержаться в перекачиваемой воде, – 2–2,5 мм;
• мощность электродвигателя, приводящего во вращение ротор и шнек, – 1–1,5 кВт.

Линейка винтовых насосов Sprut

Большинство моделей шнековых насосов средней ценовой категории, которые часто применяются для оснащения бытовых автономных систем водоснабжения, могут работать от электрической сети с напряжением 220 В.

Шнековые помпы промышленного назначения отличаются более впечатляющими техническими характеристиками. В частности, такие устройства без ущерба для своего технического состояния могут успешно перекачивать жидкие среды, температура которых значительно превышает вышеуказанные значения. Кроме того, промышленные насосы винтового типа в состоянии работать с жидкими средами, содержащими в своем составе нерастворимые твердые включения, размер частиц которых превышает 2–2,5 мм.

Скважинный шнековый насос для артезианских водозаборов

Основная часть корпусных деталей насосов скважинных винтового типа изготавливается из нержавеющей стали, отдельные элементы – из прочного пластика. Для герметизации элементов внутренней конструкции таких гидромашин используются прокладки, изготовленные из резины и силикона.

Поскольку движущиеся элементы внутренней конструкции шнековых насосов постоянно контактируют с перекачиваемой жидкой средой, они не нуждаются в обеспечении дополнительного охлаждения.

Рекомендации по правильной установке

Для того чтобы винтовой насос для скважины не вызывал проблем при эксплуатации и эффективно справлялся с задачей по откачиванию жидкой среды, его важно правильно установить. Хотя установка насосного оборудования данного типа во многом схожа с правилами монтажа центробежных гидромашин, есть в такой процедуре и определенные нюансы, которые обязательно следует учитывать.

Как и погружные насосы любого другого типа, винтовые устройства опускаются в обсадную трубу, установленную в предварительно пробуренной скважине. Для фиксации винтового насоса на определенной глубине используется металлический трос, на который оборудование и подвешивается во внутренней части обсадной трубы. Электропитание насоса, погруженного в скважину, а также подачу управляющих сигналов на элементы его автоматики обеспечивает специальный кабель, подключаемый к соответствующим клеммам.

В тех случаях, когда для оснащения скважины используется насосное оборудование, характеризующееся высокой мощностью, для его подключения к сети электропитания и блоку управления может быть использовано сразу несколько кабелей. Подача жидкой среды, откачиваемой шнековым насосом, из глубины скважины на поверхность осуществляется посредством мощного шланга, внутренний диаметр которого в зависимости от модели используемого оборудования может находиться в диапазоне 25–50 мм.

Винтовой насос подготовлен для погружения в скважину

Сам процесс подключения и монтажа погружного винтового насоса осуществляется по нижеприведенному алгоритму.

1. Насос, который планируется опустить в скважину, подключается к сети электропитания и запускается на короткий промежуток времени. Это необходимо для проверки работоспособности устройства.
2. Если насос функционирует нормально, то к нему подсоединяют электрический кабель, который и будет опускаться вместе с ним в скважину.
3. К напорному патрубку винтового насоса подсоединяют шланг, по которому жидкость из источника будет подаваться на поверхность.
4. Шланг и кабель электропитания насоса стягиваются между собой хомутами, причем выполнить такие соединения необходимо по всей длине шланга и кабеля.
5. К насосу привязывается страховочный трос (для этого на корпусе гидромашины имеется специальное монтажное отверстие).
6. Если в комплекте с насосом поставляется датчик уровня жидкости поплавкового типа, его необходимо соединить с оборудованием.
7. Подключенный ко всем коммуникациям насос аккуратно опускается в обсадную трубу на требуемую глубину. Делать это следует максимально аккуратно, чтобы не повредить корпус устройства при его соприкосновении со стенками трубы.
8. После того как насос окажется на требуемой глубине, его положение следует зафиксировать, привязав верхний конец страховочного троса к перекладине, смонтированной на поверхности земли.
9. Верхняя часть напорного шланга подсоединяется к трубопроводу, на котором предварительно должны быть установлены обратный клапан (если его нет в конструкции самой гидромашины), задвижка, манометр и отводное колено.
10. После того как все соединения выполнены, а насос надежно зафиксирован в скважине на требуемой глубине, осуществляется тестовый запуск.

Труба из обсадной колонны выводится через скважинный оголовок вместе с питающим кабелем

При тестовом запуске установленного погружного винтового насоса следует обращать внимание не только на ход жидкой среды по напорному шлангу, но и на наличие стуков и вибрации при работе оборудования. В том случае, если такие явления наблюдаются, монтаж шнекового насоса выполнен неверно. Это необходимо исправить, осуществив установку оборудования по вышеописанной схеме заново. В отличие от погружных центробежных насосов, винтовые модели не создают вибрации при своей работе. Именно поэтому наличие вибрации (и тем более стука) при работе винтового насоса является свидетельством его неправильного монтажа либо неисправности. Это требует извлечения оборудования из скважины и проведения тщательной диагностики его технического состояния.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как заменить погружной скважинный насос: 29 шагов (с изображениями)

Каждый раз, когда вы открываете крышку колодца или заменяете трубопровод, необходимо налить туда немного отбеливателя, чтобы убить любые вредные бактерии, которые могут жить в нем. вода после прикосновения ваших грязных человеческих пальцев.

Сначала необходимо рассчитать объем воды в колодце. В моем случае я собираюсь предположить, что это около 70 футов общего водного пространства в 6-дюймовой трубе. Используя формулу πr²h (3.14159x9x840) вы получите общий объем около 23750 кубических дюймов. Это около 102 галлонов воды, заполняющих колодец в максимальной степени.

Для правильного хлорирования требуется 3 пинты 5% хлорного отбеливателя на 100 галлонов воды в колодце, ПЛЮС 3 пинты этого же раствора для дезинфекции водопровода внутри дома. Это всего 6 пинт 5% хлорного отбеливателя. Галлон — это 8 пинт, поэтому одного галлона будет достаточно, чтобы выполнить работу И продезинфицировать крышку колодца, прежде чем я надену ее обратно.

Вот что вы делаете: слейте около 3/4 галлона отбеливателя в колодец (при включенном водяном насосе, чтобы можно было пользоваться шлангом).Затем опустите шланг в колодец, чтобы по нему циркулировал отбеливатель. В результате этого процесса отбеливатель попадет в ваш дом, поэтому не планируйте использовать воду во время этого процесса. Протяните шланг примерно на час, чтобы вода полностью вернулась снизу вверх, и убедитесь, что хлор смешивается со ВСЕЙ водой в колодце. Затем используйте оставшуюся 1/4 бутылки, чтобы продезинфицировать крышку колодца. Наденьте колпачок и войдите внутрь.

ПОСЛЕДОВАТЕЛЬНО ВКЛЮЧАЙТЕ КАЖДЫЙ КАНАЛ В ДОМЕ. Налейте ХОЛОДНУЮ воду, пока не почувствуете запах отбеливателя при каждом кране.Промойте несколько раз в туалеты, чтобы в них втянулась вода. Как только почувствуете запах отбеливателя, выключите его. Хлор будет сидеть в ваших трубах и убивать все живое в них.

Повторите процесс с ГОРЯЧЕЙ водой. Потребуется немного больше времени, чтобы появился запах отбеливателя, потому что вода из колодца должна пройти через водонагреватель, а затем подняться по трубам с горячей водой.

Ложись спать. Он должен сидеть не менее 12 часов в спокойном состоянии.Нет раковин. Никаких флешей. Никаких промывок. На следующий день подсоедините шланги и начните продувку. НЕ ВЫСАСЫВАЙТЕ ХОРОШО СУХИЕ, КОГДА ВЫ ЭТО ДЕЛАЕТЕ. Кроме того, НЕ СЛИВАЙТЕ ОТБЕЛИВАЮЩУЮ ВОДУ В ПОЛЕ ПЯЧИ ДЛЯ ВАШЕЙ СЕПТИЧЕСКОЙ СИСТЕМЫ. Помните, что в колодце было около 100 галлонов, поэтому выясните, сколько галлонов в минуту вы проталкиваете через шланги и останавливаетесь, когда через систему попадаете примерно 150 галлонов. В моем случае это было около полутора часов.

Как только вы достигнете этой точки, перережьте шланги.Затем очистите дом внутри. ЕСЛИ У ВАС ЕСТЬ СЕПТИЧЕСКИЙ ТАНК (а у меня его нет), ВЫ ХОТИТЕ ЗАХВАТЫВАТЬ ВЕДРО ИЗ МОЙКИ, ЧТОБЫ НЕ УБИТЬ БАКТЕРИИ В СЕПТИЧЕСКОЙ СИСТЕМЕ.

Не забывайте, что линии холодной и горячей воды полностью разделены. Вам придется осушить их обоих.

Убедитесь, что вы сливаете воду в безопасном месте. Запускайте каждое нажатие на пару минут. Промойте туалеты пару раз. Затем проверьте воду на содержание хлора, чтобы убедиться, что ее можно пить с помощью набора, который можно приобрести в магазине оборудования или принадлежностей для бассейна.Продолжайте запускать воду, пока тест не вернется к безопасному уровню для питья.

Спасибо за чтение! Я действительно надеюсь, что это руководство будет полезно для тех из вас, кто попал в беду, и для всех, кому просто интересно, как работает этот процесс. Я проходил через это впервые, и основная причина, по которой я собрал это воедино, заключалась в том, что я не мог найти действительно хороший ресурс, который вел бы меня через все это шаг за шагом. Это мой способ отплатить миру за всю маленькую доброту, которую я испытал в жизни.Если вы когда-нибудь окажетесь в аналогичном положении, независимо от темы, я бы попросил вас подумать о том же. Никогда не знаешь, кому ты мог бы помочь!

Я стараюсь отвечать на любые всплывающие комментарии. Я ценю, что вы нашли время прочитать. Удачи!

Скважина с погружным насосом 2 дюйма

Отличные новости !!! Вы попали в нужное место для 2-дюймовой скважины с погружным насосом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя 2-дюймовая скважина с погружным насосом вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть 2-дюймовый погружной насос на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двухдюймовом погружном насосе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 2 inch submersible pump well по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Компоненты типовой установки с погружным насосом

Вы когда-нибудь смотрели на некоторые части и задавались вопросом: «Кому это место?» или «Как эти части работают вместе?» В установке с погружным насосом есть несколько различных продуктов, которые работают вместе, играя важную роль в общей функции погружного насоса.У некоторых продуктов могут быть более важные роли, но если убрать одну часть, то вы и ваша помпа можете оказаться в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, их роли и то, как они работают вместе. Давайте взглянем.

Компоненты погружного насоса

1. Погружной насос
2. Обратный клапан
3. Адаптеры Easy Tie
4. Зажимы
5. Наборы для термоусадочного соединения
6. Ограничитель крутящего момента
7. Страховочный трос
8. Кабель насоса
9. Защитные ограждения для кабелей
10. Кабельные стяжки
11. Бесконтактные адаптеры
12. Вешалки для троса
13. Крышки колодцев
14. Вставные переходники
15. Клапаны регулирования расхода
16. Тройники
17. Реле давления
18. Манометры
19. Предохранительные клапаны
20. Сливные клапаны
21. Шаровые краны
22. Фильтр осадка

1.Погружной насос

Погружной насос позволяет перекачивать воду с земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки 200 футов или меньше требуется один обратный клапан на выходе насоса и один на поверхности колодца. Для настройки 200 футов или более может потребоваться несколько обратных клапанов.При установке следует учитывать следующие факторы: вес трубопровода, водяного и погружного насоса, потери напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обратными и приёмными клапанами.

3. Адаптеры Easy Tie

Адаптеры для легкой фиксации ввинчиваются в нагнетательный патрубок обратного клапана погружного насоса и вставляются в поли-стоячую трубу. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем присоединен к поли-райзерной трубе.Проушина с отверстием или проушина для троса обеспечивает простое средство для надежного закрепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае выхода из строя трубы. Доступен в бронзе и нержавеющей стали.

4. Зажимы

Зажимы для шлангов предназначены для уплотнения труб из полиэтилена и фитингов с зазубринами, обеспечивая надежное водонепроницаемое уплотнение и устойчивое к отсоединению соединение. Использование хомута из нержавеющей стали класса 300 гарантирует, что хомут прослужит весь срок службы системы для установки в водяных скважинах или там, где требуется максимальная коррозионная стойкость.Чтобы получить более подробное представление о зажимах, ознакомьтесь с веб-семинаром Профессиональное руководство по зажимам для зубчатых колес.

5. Наборы для термоусадочного соединения

Комплекты для термоусадочного сращивания предназначены для электрических соединений под водой между кабелем насоса и выводами на двигателе насоса. Подключение выполняется путем разрезания кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения стыка из-за истирания при опускании насоса в скважину.Чтобы подробнее рассмотреть комплекты для сварки, загляните в наш блог «Что такое термоусадочные комплекты, черт возьми?»

6. Гаситель крутящего момента

Гасители крутящего момента

специально разработаны для поддержания центрирования погружного насоса и предотвращения скручивания обсадной колонны скважины. Гасители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно установить на стояк 1 «и 1–1 / 4». Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7.Страховочная веревка

Страховочный трос подсоединяется непосредственно к погружному насосу и закрепляется на устье скважины. Основная функция — предотвратить разделение труб, которое может привести к потере насоса на дне колодца. Страховочный трос также может служить резервным средством, позволяющим установщику вытащить насос из скважины в случае выхода из строя стояка. Перед тем, как повесить насос в колодце, к каждому насосу следует прикрепить страховочный трос. Чтобы узнать о различных типах страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют конденсатора, встроенного в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Чтобы узнать больше о кабеле насоса, ознакомьтесь с нашим постом «Как получить накачку о кабеле насоса».

9. Защита кабеля

Защитные ограждения для кабелей удерживают вертикальную трубу по центру скважины, чтобы предотвратить повреждение троса насоса. Если кабель насоса не защищен должным образом, изоляция на проводах, питающих насос, может износиться из-за трения о внутреннюю поверхность обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет таких действий изоляция провода истончается, что приводит к короткому замыканию.

10. Кабельные стяжки

Кабельные стяжки используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля.Некоторые нормы требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Загляните в наш блог «Типы кабельных стяжек», чтобы рассмотреть их поближе!

11. Бесконтактные адаптеры

Бескамерные переходники скользящего типа позволяют легко подсоединить стояк от погружного насоса к подземной сливной трубе. Сливная труба передает воду в ваш дом ниже уровня мороза. Резьбовая нарезка на коленчатом патрубке без ямы позволяет подсоединить адаптер к подъемной трубе для подъема стояка и насоса в сборе из скважины.Чтобы взглянуть на бескамерные переходники со скольжением поближе, ознакомьтесь со статьей Slide vs Spoolless Adapters: В чем разница?

12. Вешалки для троса

Знаете ли вы, что веревочные подвесы были изобретены Мелом Бошартом и доступны только в Boshart Industries? Тросовые подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной трубе на устье скважины, а не для крепления троса непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону при извлечении насоса из колодца, если колодец необходимо заменить или отремонтировать.Чтобы узнать больше о страховочных тросах и тросах, ознакомьтесь со всеми типами страховочных тросов.

13. Крышки колодцев

Заглушки предназначены для закрытия верхней части обсадной трубы. Они предотвращают попадание мусора в колодец. Существует множество типов заглушек для колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любого загрязнения. Чтобы узнать больше о различных типах заглушек колодцев и различных материалах, которые они используют, ознакомьтесь с этим сообщением в блоге.

14.Вставить адаптеры

Вставной переходник имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на вертикальной трубе из полиуретана рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного вытягивания из вставки. Вы также можете дважды или тройно зажать вставные фитинги, чтобы соединение никогда не соскользнуло. Чтобы более подробно ознакомиться с фитингами с бронзовыми вставками, посетите наш блог «4 особенности, которые нужно искать в фитингах с бронзовыми вставками».

15. Клапаны регулирования расхода

В любой скважинной установке регулятор потока обеспечивает защиту погружного насоса в низкодебитных скважинах. Регуляторы потока позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не допускать его падения ниже погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачки скважины. Вы можете установить регулятор потока в любом месте между погружным насосом и тройником бака на штуцере напорного бака, но их можно использовать и в других местах.Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом, Что, черт возьми, такое управление потоком?

16. Тройники для цистерн

Тройники для резервуаров — это многопортовые фитинги, разработанные специально для подключения резервуара к водяной системе. Наличие функции многопортового соединения позволяет одному фитингу выполнять работу как восемь или более трубопроводных фитингов. Соединение на ножках идет к резервуару, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводу. Затем вода из насоса может попасть либо в резервуар, либо прямо в водопровод.Чтобы поближе познакомиться с футболками-майками, посетите наш блог Почему не все футболки-майки созданы равными.

17. Реле давления

Реле давления

контролирует работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в водяной системе. Реле давления бывают стандартных, средних и тяжелых моделей, которые работают с широким спектром электрических параметров и номинального давления. Дополнительную информацию о реле давления можно найти в нашем блоге «Как правильно отрегулировать реле давления».

18. Манометры

Манометр позволяет легко отслеживать, что делает система давления, и подтверждать настройки давления включения и выключения реле. Они устанавливаются в одно из двух отверстий для принадлежностей, обращенных вверх, на тройнике бака. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может произойти на указателе индикатора из-за вибрации системы. Ознакомьтесь с нашим блогом, Когда выбирать манометр для измерения давления жидкости или сухого вещества для получения дополнительной информации.

19.Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от чрезмерного давления в случае отказа реле давления, позволяя системе продолжать наращивать давление, превышающее предварительно установленное на реле давление. Чрезмерное давление может привести к серьезному отказу водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Ознакомьтесь с предохранительными клапанами здесь.

20. Дренажные клапаны

Дренажный клапан установлен во втором дополнительном порте, обращенном наружу.Сливные клапаны служат средством для отбора проб воды, сбора воды из систем и обеспечивают доступ для слива резервуара и водяной системы, если резервуар высокого давления необходимо заменить. Сливные клапаны также известны как отстойники или сливные клапаны котла.

21. Шаровые краны

На напорной стороне напорного бака должен быть установлен шаровой кран, обеспечивающий изоляцию водопроводной системы от напорной системы водяной скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае отказа компонента в водопроводной системе.Дополнительную информацию о шаровых кранах можно найти в нашем блоге «Что такое шаровой кран?»

22. Фильтр осадка

Работа фильтров для отстойки заключается в удалении осадка из воды. Это защищает от попадания отложений в любое водоочистное оборудование, такое как умягчители или водонагреватели. Отсутствие осадка в водоочистном оборудовании увеличивает эффективность и долговечность оборудования. Чтобы получить более подробную информацию о вращающихся фильтрах и разделителях, ознакомьтесь с нашим сообщением «Общие сведения о фильтрах и сепараторах осадка».

Как видите, каждое изделие имеет решающее значение для обеспечения безопасной и успешной установки погружного насоса. При установке погружного насоса используйте этот список, чтобы убедиться, что вы не забыли какие-либо ключевые детали, обеспечивающие безопасность вас и насоса.

Хотите поближе познакомиться со всеми компонентами погружной насосной установки? Ознакомьтесь с электронной книгой «Полное руководство по всем компонентам погружных насосов».

Насосы прямого вытеснения для водоснабжения

Насосы прямого вытеснения заставляют воду двигаться, улавливая фиксированное количество и вытесняя (вытесняя) этот захваченный объем в напорный трубопровод.Некоторые поршневые насосы прямого действия используют расширяющуюся полость на стороне всасывания и уменьшающуюся полость на стороне нагнетания. Вода поступает в насос, когда полость на стороне всасывания расширяется, и вода вытекает к нагнетанию, когда полость схлопывается. Объем постоянный в течение каждого цикла работы.

Насосы прямого вытеснения, в отличие от центробежных насосов, теоретически могут производить одинаковый поток при заданной скорости (об / мин) независимо от давления нагнетания; таким образом, эти насосы обычно называют машинами с постоянным потоком.Однако небольшое увеличение внутренней утечки по мере увеличения давления препятствует действительно постоянной скорости потока.

Насос прямого вытеснения не должен работать при закрытом клапане на напорной стороне насоса, потому что у него нет запорной головки, как у центробежных насосов; поршневой насос прямого действия, работающий при закрытом нагнетательном клапане, продолжает создавать поток, и давление в нагнетательной линии увеличивается до тех пор, пока не лопнет трубопровод, не произойдет повреждение насоса или и то и другое. Следовательно, необходим сбросной или предохранительный клапан на напорной стороне поршневого насоса.Предохранительный клапан может быть внутренним или внешним.

Производитель насоса обычно имеет возможность поставить внутренние предохранительные или предохранительные клапаны. Внутренний клапан часто используется только в качестве меры предосторожности. Обычно требуется внешний предохранительный клапан в нагнетательной линии с обратной линией к источнику всасывания. Насосы прямого вытеснения можно дополнительно классифицировать в соответствии с механизмом, используемым для перемещения воды, например поршневые насосы, винтовые насосы, винтовые насосы, перистальтические насосы и т.д.Эта статья посвящена поршневым насосам прямого вытеснения в системах водоснабжения.

Поршневые насосы

Поршневые насосы перемещают воду с помощью одного или нескольких качающихся поршней, плунжеров или мембран (диафрагм), в то время как клапаны направляют движение воды в желаемом направлении. Многие поршневые насосы имеют двухцилиндровый (двух- или трехцилиндровый) тип. Они могут быть либо одностороннего действия с всасыванием в одном направлении движения поршня и нагнетанием в другом, либо двойного действия с всасыванием и нагнетанием в обоих направлениях.Поршневые поршневые насосы обычно доступны в трех основных исполнениях: поршневые насосы, плунжерные насосы или диафрагменные насосы. Другими словами, типичные поршневые насосы:

• Поршневые насосы: поршневые насосы: обычно это простые устройства для перекачивания небольших количеств воды. Радиально-поршневые насосы иногда используются в особых случаях.
• Плунжерные насосы: поршневой поршень проталкивает воду через один или два открытых клапана, которые закрываются всасыванием на обратном пути.
• Мембранные насосы: похожи на плунжерные насосы, в которых диафрагма создает давление воды.

Плунжерные насосы состоят из цилиндра с поршневым поршнем. Всасывающий и нагнетательный клапаны установлены в головке цилиндра. Во время такта всасывания плунжер втягивается, а всасывающие клапаны открываются, вызывая всасывание воды в цилиндр. При прямом ходе поршень выталкивает воду из выпускного клапана. При наличии только одного цилиндра в плунжерном насосе расход воды варьируется от максимального расхода, когда плунжер перемещается через средние положения, и нулевого расхода, когда плунжер находится в крайних положениях.

Некоторая часть энергии тратится впустую, когда вода ускоряется в системе трубопроводов, а вибрация и гидравлический удар могут стать серьезной проблемой. Как правило, проблемы компенсируются использованием двух или более цилиндров, которые не работают синхронно друг с другом.

В трехплунжерных насосах

используются три плунжера, что снижает пульсацию, характерную для одинарных поршневых насосов. Прочные уплотнения, закаленные коленчатые валы, закаленные шатуны, толстые керамические плунжеры и усиленные шариковые и роликовые подшипники повышают надежность тройных насосов.Насосы Triplex теперь используются в различных приложениях по всему миру.

Пульсация может быть проблемой в любом поршневом насосе прямого вытеснения; это критическая проблема для поршневого насоса. В качестве указания, расстояния между прижимами должны изменяться в зависимости от интервалов пульсации и размеров трубопровода. Основные фитинги, такие как колена и т. Д., Относительно близкие к поршневому насосу прямого вытеснения, должны иметь эти прижимы. Ориентировочно это расстояние можно считать от 1,5 до 3 метров в зависимости от мощности насоса и силы пульсации.Добавление резервуара пульсаций (демпфера пульсаций) на выходе и входе насоса может еще больше сгладить пульсации и пульсации насоса. Плунжерные насосы с большим количеством плунжеров имеют преимущество увеличения потока или более плавного потока без демпфера пульсаций. Одним из недостатков является увеличение подвижных частей и нагрузки на коленчатый вал.

Винтовые насосы

Винтовой насос — это поршневой насос прямого вытеснения, в котором для перемещения воды вдоль оси винта используется один или несколько винтов. В своей простейшей форме (винтовой насос Архимеда) один винт вращается в цилиндрической полости, тем самым перемещая воду по шпинделю винта.Эта старая конструкция до сих пор используется в некоторых нетехнологичных приложениях. Современный винтовой насос обычно представляет собой более сложный тип роторного насоса, в котором используются два (или три) винта с противоположной резьбой, например, один винт вращается по часовой стрелке, а другой — против часовой стрелки. Винты установлены на параллельных валах с зубчатыми колесами, которые входят в зацепление, поэтому валы вращаются вместе, и все остается на месте.

Винты включают валы и пропускают воду через насос. Зазор между движущимися частями и корпусом насоса должен быть оптимальным.Развитие винтового насоса привело к появлению множества многоосных технологий, в которых тщательно продуманные винты вращаются в противоположных направлениях или остаются неподвижными в полости. Полость можно профилировать, тем самым создавая полости, в которых «задерживается вода».

Термин «винтовой насос» часто используется в общем. Однако для каждого случая применения следует определять конкретный тип винтового насоса. Необходимо понимать конкретные конфигурации насоса или шнека, а также способы использования, преимущества и конструктивные особенности каждого из них.Конструктивные различия каждой конфигурации шнека и типа насоса делают каждый из них подходящим для различных применений в воде. Каждый винтовой насос работает по тому же принципу, что и винтовой поворот, чтобы изолировать объем воды и передать ее. Однако механическая конструкция у каждого разная. Основное отличие заключается в наличии одно-, двух, трех или нескольких винтовых насосов.

Винтовые насосы

Винтовой насос с поступательным движением — это тип объемного насоса, также известный как эксцентриковый винтовой насос или винтовой насос.Эти насосы перекачивают воду посредством поступательного движения последовательности небольших дискретных полостей фиксированной формы при вращении ротора. Это приводит к тому, что объемный расход пропорционален скорости вращения (в двух направлениях), и к перекачиваемой воде применяются низкие уровни сдвига. Полости сужаются к концам и перекрывают друг друга.

Как правило, небольшая пульсация потока вызвана появлением полостей на выходе. Такой насос обычно состоит из винтового ротора, длина которого примерно в десять раз превышает его ширину.Это можно представить как центральный стержень диаметром, обычно с изогнутой спиралью, намотанной примерно на половину толщины диаметра центрального стержня, хотя на самом деле он изготавливается в виде единой отливки. Этот вал обычно помещается в прочную резиновую втулку с толщиной стенок, обычно равной диаметру центрального сердечника. По мере вращения вала ротор постепенно нагнетает воду через резиновую втулку. Такие насосы могут создавать очень высокое давление при малых объемах. Эти насосы часто называют их конкретными производителями или названиями продуктов.

Винтовой насос состоит из винтового ротора и двойной спирали, в два раза превышающей длину волны и вдвое превышающую диаметр спирального отверстия в резиновом статоре. Ротор плотно прилегает к резиновому статору при его вращении, образуя набор полостей фиксированного размера между ними. Полости перемещаются при вращении ротора, но их форма или объем не меняются.

Перекачиваемая вода перемещается внутри полостей. Принцип этой техники откачки часто понимается неправильно.Часто считается, что это происходит из-за динамического эффекта, вызванного сопротивлением или трением движущихся зубцов винтового ротора. На самом деле, перекачивание происходит из-за герметичных полостей, как у поршневого насоса, и он имеет аналогичные рабочие характеристики, такие как способность перекачивать при чрезвычайно низких расходах, даже при высоком давлении, обнаруживая эффект чисто положительного вытеснения. . При достаточно высоком давлении скользящие уплотнения между полостями будут пропускать воду, а не перекачивать ее, поэтому при перекачивании при высоком давлении более длинный насос с большим количеством полостей более эффективен, поскольку каждое уплотнение должно иметь дело только с разницей давления между соседними полости.Существуют насосы с от двух до десятка (или около того) полостей. Когда ротор вращается, он катится по внутренней поверхности отверстия. Движение ротора такое же, как и в меньших шестернях планетарной системы.

Доступны роторы различной формы и отношения шага ротора / статора. В своей работе винтовые насосы с поступательным движением представляют собой насосы с фиксированной производительностью, такие как поршневые насосы, и этот тип насоса требует принципиально другого понимания, чем центробежные насосы. Следует проявлять большую осторожность.Две распространенные конструкции статоров — это «равные стенки» и «неравные стенки». Последний имеет большую толщину стенки эластомера на вершинах; первый имеет постоянную толщину стенки из эластомера и чаще используется для водоснабжения.

Перистальтические насосы

Перистальтический насос — это тип поршневого насоса прямого вытеснения, который используется для перекачивания различных водопроводных сетей. Вода содержится в гибкой трубке, установленной внутри круглого корпуса насоса, хотя также производятся линейные перистальтические насосы.Ротор с «роликами», «башмаками», «дворниками» или «лепестками», прикрепленными к внешней окружности ротора, сжимает гибкую трубку при вращении ротора. Часть трубки, находящаяся под давлением, сжимается (или «закупоривается»), заставляя перекачиваемую воду перемещаться по трубке.

Кроме того, когда трубка открывается до своего естественного состояния после прохождения кулачка («восстановление» или «упругость»), в насос индуцируется поток воды. Этот процесс называется «перистальтика». Обычно имеется два или более валика или дворников, закрывающих трубку, удерживающих между собой водоем.Затем он под давлением окружающей среды транспортируется к выпускному отверстию насоса. Перистальтические насосы могут работать непрерывно или их можно изменять с помощью частичных оборотов для подачи меньшего количества воды.

Головка перистальтического насоса и ролики большого диаметра. Асимметричная конструкция головки и подпружиненные нецентральные рычаги перемещают ролики плавно и плавно, тем самым увеличивая срок службы труб и уменьшая пульсации. Идеальный перистальтический насос должен иметь бесконечный диаметр головки насоса и максимально возможный диаметр роликов.Этот идеальный перистальтический насос обеспечит максимально возможный срок службы трубки и постоянную скорость потока без пульсаций. Такой идеальный перистальтический насос невозможно построить. Однако перистальтические насосы могут быть спроектированы так, чтобы приблизиться к этим идеальным параметрам перистальтического насоса.

Вода контактирует только с внутренней поверхностью трубки, тем самым не обращая внимания на другие клапаны, уплотнительные кольца или уплотнения, которые могут быть несовместимы. Таким образом, для каждой конкретной услуги водоснабжения учитывается только состав трубы, по которой проходит перекачиваемая среда.Трубка должна быть эластомерной, чтобы сохранять круглое поперечное сечение после миллионов циклов сжатия в насосе.

О поршневом насосе прямого вытеснения

Минимальный зазор между роликом и корпусом определяет максимальное сжатие, прилагаемое к трубке. Степень сжатия, прикладываемого к трубке, влияет на производительность насоса и срок службы трубки: большее сжатие резко снижает срок службы трубки, в то время как меньшее сжатие может привести к обратному скольжению перекачиваемой среды, особенно при перекачивании под высоким давлением, и снижает эффективность насоса. резко.Высокая скорость обратного скольжения также обычно вызывает преждевременный выход из строя шланга. Таким образом, степень сжатия становится важным параметром конструкции.

Термин «окклюзия» используется для измерения степени сжатия. Он выражается либо в процентах от удвоенной толщины стенки, либо в абсолютной величине сдавленной стенки. Окклюзия обычно составляет от 10 до 20 процентов, с более высокой окклюзией для более мягкого материала трубки и более низкой окклюзией для более твердого материала трубки.Следовательно, для данного насоса наиболее важным размером трубопровода становится толщина стенки. Интересным моментом здесь является то, что внутренний диаметр трубки является менее важным параметром конструкции для пригодности трубки для насоса, поэтому с насосом обычно используется более одного внутреннего диаметра (ID), если длина стенки толщина остается прежней.

Амин Алмаси — консультант по вращающимся машинам из Австралии. Он является дипломированным профессиональным инженером Engineers Australia (MIEAust CPEng — Mechanical) и IMechE (CEng MIMechE) в дополнение к M.Sc. и B.Sc. в машиностроении и RPEQ (зарегистрированный профессиональный инженер в Квинсленде). Он специализируется на вращающихся машинах, включая компрессоры, газовые турбины, паровые турбины, двигатели, насосы, мониторинг состояния и надежность. Алмаси является активным членом Engineers Australia, IMechE, ASME и SPE. Он является автором более 100 работ и статей, посвященных вращающемуся оборудованию, мониторингу состояния и надежности.

At the Well Concept

Номер детали	Описание	шт. / Упаковка	Master Ctn	Вес	Глубина закапывания безбарьерной установки
0AWRA	КОМПЛЕКТ УПРАВЛЕНИЯ ATWC БЕЗ ПЕРЕКЛЮЧАТЕЛЯ	1	1	4 фунта	0 ‘
0AWRPA	НАБОР ATWC С ПЕРЕКЛЮЧАТЕЛЕМ	1	1	5 фунтов	0 ‘
3AWRA	ПЕРЕКЛЮЧАТЕЛЬ ATWC L / SWITCH	1	1	5 фунтов	3 ‘
3AWRPA	РАЗЪЕМ ATWC С ПЕРЕКЛЮЧАТЕЛЕМ	1	1	6 фунтов	3 ‘
4AWRA	ATWC РАЗЪЕМ L / ПЕРЕКЛЮЧАТЕЛЬ * REF *	1	0	5 фунтов	4 ‘
4AWRPA	РАЗЪЕМ ATWC С ПЕРЕКЛЮЧАТЕЛЕМ * REF *	1	0	6 фунтов	4 ‘
5AWRA	ПЕРЕКЛЮЧАТЕЛЬ ATWC L / SWITCH	1	1	5 фунтов	5 ‘
5AWRPA	РАЗЪЕМ ATWC С ПЕРЕКЛЮЧАТЕЛЕМ	1	1	6 фунтов	5 ‘
6AWRA	РАЗЪЕМ / ПЕРЕКЛЮЧАТЕЛЬ ATWC	1	1	5 фунтов	6 ‘
6AWRPA	РАЗЪЕМ ATWC С ПЕРЕКЛЮЧАТЕЛЕМ	1	1	6 фунтов	6 ‘
7AWRA	ПЕРЕКЛЮЧАТЕЛЬ ATWC L / SWITCH	1	1	5 фунтов	7 ‘
7AWRPA	РАЗЪЕМ ATWC С ПЕРЕКЛЮЧАТЕЛЕМ	1	1	6 фунтов	7 ‘
8AWRA	ПЕРЕКЛЮЧАТЕЛЬ ATWC L / SWITCH	1	1	5 фунтов	8 ‘
8AWRPA	РАЗЪЕМ ATWC С ПЕРЕКЛЮЧАТЕЛЕМ	1	1	6 фунтов	8 ‘

PumpChamber ™ Крепление для погружного скважинного насоса

Ограничения для погружных насосов

Погружные насосы часто используются в резервуарах для хранения воды.При установке в вертикальном положении, как и было задумано, из бака не может быть откачано много воды. Причина тому — конструкция помпы. Большинство погружных скважинных насосов имеют двигатель под насосом. На этом рисунке показан насос Sta-Rite с установленным ниже двигателем Франклина. Забор насоса находится над двигателем и под насосом.

Такое расположение означает, что с насосом, установленным в вертикальном положении, и двигателем, установленным на дне резервуара, минимальная рабочая глубина воды для насоса ½ HP составляет около 11 дюймов, то есть 11 дюймов воды использовать нельзя.Добавление «рукава индуктора потока», рекомендованного Franklin Motors, не изменит этого.

Это причина того, что вы часто видите насосы, лежащие горизонтально на дне резервуара, установленного в «втулке индуктора потока».

Franklin Electric производит около 90% всех двигателей, используемых в погружных скважинных насосах. Они отмечают, что их двигатели предназначены для использования в основном в вертикальном положении, и, хотя они могут использоваться в других положениях, чем более горизонтально расположено положение, тем больше вероятность сокращения срока службы двигателя.

Franklin также требует проточной муфты в определенных условиях. Использование проточной муфты требуется, когда двигатели с погружными насосами используются в горизонтальном положении в любом месте или при вертикальной установке в вырытых колодцах, скважинах большого ствола, резервуарах для хранения, цистернах, открытых корпусах. водоснабжения и аналогичных установок.

Причина, по которой требуется втулка, заключается в том, что требуется определенная минимальная скорость потока через двигатель, чтобы обеспечить надлежащее охлаждение и обеспечить максимальный срок службы двигателя.

Погружной насос мощностью ½ лошадиных сил, установленный в «гильзе индуктора потока», лежащей на дне резервуара, изменит минимальный рабочий уровень воды с 11 дюймов на 6 или 7 дюймов.Тем не менее, есть и другие ограничения, связанные с остановкой насоса.

Насосы погружные длинные. Насос мощностью ½ лошадиных сил с двигателем имеет длину около 22 дюймов, а насос мощностью 1,5 л.с. может иметь длину 31 дюйм без подключенных трубопроводов. При использовании в резервуарах размер насоса может быть ограничен диаметром резервуара, если только вы не хотите устанавливать насос вертикально и отказываться от использования накопленной воды от 11 дюймов до 15 дюймов, в зависимости от размера насоса.

PumpChamber ™ позволяет перекачивать всю воду, кроме 2 ½ дюйма, из резервуаров, цистерн, вырытых колодцев или открытых водоемов любой формы и диаметра с помощью вертикально установленного погружного насоса любой длины, при этом обеспечивая надлежащее охлаждение двигателя. .

PumpChamber ™ для резервуаров

PumpChamber ™ доступна любой длины, поэтому теперь вы можете установить насос любого размера — даже если он выше, чем резервуар, в который вы хотите его установить! Наша модернизированная камера PumpChamber ™ имеет гладкую, однородную внешнюю поверхность, поэтому ее можно установить через прокладку UniSeal в резервуар ЛЮБОГО размера или формы. Кроме того, верхнюю часть можно легко разобрать в полевых условиях, поэтому при установке в резервуар через UniSeal насос можно тянуть для обслуживания, не открывая резервуар.

На этом рисунке показан резервуар PCO с насосной камерой, вставленной через верх.

Мелководные скважины большого диаметра

Если у вас или у одного из ваших клиентов есть колодец, вы, вероятно, испробовали все уловки из книги, чтобы собрать воду, которую он производит, когда уровень статического электричества становится очень низким.

Один из распространенных методов заключается в использовании погружного скважинного насоса, установленного в «втулке индуктора потока», как требует Franklin Electric, и укладке его на пару кирпичей на дне скважины.Это резко сокращает срок службы насоса, но позволяет собирать воду примерно до 8 ½ дюймов.

Третьи пытались использовать отстойник для перекачки воды из вырытого колодца в цистерну или какой-либо другой резервуар для хранения атмосферного воздуха. Причина здесь в том, что отстойный насос, управляемый поплавком, может перекачивать скважину в пределах нескольких дюймов от дна, где поплавок выключит насос. Когда поступающая вода поднимет поплавок, насос снова включится. С мощностью водоотливного насоса, управляемой полным поплавком резервуара в цистерне или резервуаре для хранения, вы получаете простую автоматическую систему, которая могла бы собирать воду из вырытого колодца, если бы вы могли найти сливной насос, который поднимал бы воду достаточно высоко.

Таким образом, двухтрубный струйный насос является единственным разумным решением для вырытых вручную колодцев глубиной более 20 футов, где статический уровень воды очень низкий. Опасность здесь заключается в том, что без отключения воды в колодце для отключения насоса, если вода станет слишком низкой, насос может засосать воздух и потерять заливку. Для использования струйного насоса необходимо место для установки насоса, которое защитит его от повреждений при замерзании. Часто это заканчивается тем, что это люк, сделанный из водопропускной трубы, который действует как доступ к подземному резервуару для хранения или цистерне.Эти подземные помещения для оборудования часто бывают очень влажными; состояние, которое приводит к отказу электрических соединений, органов управления и двигателей.

Лучший ответ — PumpChamber ™ .

Стандартный погружной скважинный насос подходящего размера, установленный внутри нашей запатентованной камеры PumpChamber ™, может подавать воду из вырытых колодцев, даже если уровень воды становится очень низким. Установленный с поплавком-отсечкой низкой обводненности, вы можете собирать урожай вырытых колодцев с помощью простой операционной системы, описанной выше.Насос может быть установлен в колодце вертикально. Не требуется механического пространства, как в случае струйного насоса; нет сокращения срока службы помпы; и нет никаких ограничений на длину насоса, поэтому он может быть рассчитан на подачу воды в любое место, близко или далеко!

Камера PumpChamber ™ с поплавком для низкого уровня воды (рис. 1), установленная в вырытом колодце, может использоваться для подпитки стандартного напорного бака, цистерны или статической накопительной системы Herculan ConstaBoost ™. При использовании системы Herculan надлежащего размера можно превратить вырытый колодец, который раньше выходил из воды, создавал низкое давление и обеспечивал ужасные характеристики водопровода, в колодец, обеспечивающий большое количество воды и производительность водопровода, который может соперничать с любым городом. сдаваемое здание.

См. Схему здесь.

Установка насоса в насосную камеру

Чтобы получить версию этой страницы для печати, щелкните здесь.

1. Снимите четыре установочных винта ¼ — 28 из нержавеющей стали, которые удерживают верхнюю часть камеры PumpChamber ™ на месте. Убедитесь, что они выведены достаточно далеко, чтобы не повредить уплотнительное кольцо, когда вы вытащите верх. Если сомневаетесь, открутите винты.

2. Снимите обратный клапан на напорном конце вашего насоса. StaRite на рис. 2 выдвигается, а Myers на рис. 3 удерживается на месте с помощью фиксатора с резьбой. Независимо от марки насоса, эти обратные клапаны необходимо снимать для заливки PumpChamber ™

.

3. Присоедините насос к верхней части камеры, используя прилагаемый шланг высокого давления. Убедитесь, что все острые края зажима закрыты изолентой, чтобы не повредить провод. Убедитесь, что длина насоса и верхней части камеры в сборе обеспечит зазор не менее 1 дюйма между нижней частью двигателя насоса и внутренней нижней частью камеры PumpChamber ™ после сборки блока.Если двигатель подходит слишком близко ко входу в камеру, откачивающая способность готовой сборки может быть ограничена.

4. Проденьте провода через верх PumpChamber ™. В верхней части камеры имеется штуцер и уплотнительная втулка для каждого провода насоса. Есть 3 штуцера для 2-проводных двигателей и 4 для 3-проводных двигателей (рис. 4). Провода питания имеют больший внешний диаметр, чем зеленый провод заземления. Прозрачная герметизирующая втулка предназначена для зеленого провода.

Снимите стяжные гайки, уплотнительные втулки и обжимные кольца.Прежде чем снимать двухкомпонентную манжету с уплотнительной втулки, обратите внимание на порядок и ориентацию деталей. Зачистите от ½ до 1 дюйма изоляции с конца каждого провода двигателя. Смажьте провода смазкой для проволоки или силиконовым спреем (рис. 5). Протолкните оголенный конец провода через уплотнительную втулку и возьмитесь за оголенный провод плоскогубцами (рис. 6). Крепко удерживая уплотнительную втулку, протяните проволоку до тех пор, пока втулка не войдет в корпус обжимного фитинга, оставив небольшой провис на проводе со стороны насоса.Гильза из зеленой проволоки будет максимально плотно прилегать (рис. 7). Установите манжеты и гайки на уплотнительные втулки проводов и затяните вручную. Не перетягивайте; те, что на рис. 8, провели испытание под давлением, хотя несколько ниток все еще были видны.

5. Установите готовую сборку в PumpChamber ™. Смажьте большое уплотнительное кольцо, уплотняющее верхнюю часть камеры и внутреннюю часть первых 3 дюймов цилиндра PumpChamber ™, силиконовой смазкой или спреем. Убедитесь, что в отверстиях для установочных винтов нет заусенцев.Поднимите насос в патронник и опустите его, стараясь не повредить область цилиндра, где находится уплотнительное кольцо, до тех пор, пока уплотнительное кольцо на верхней части патронника не коснется скошенного края отверстия. Из-за веса насоса, некоторого покачивания и сильного толчка верх патронника войдет в ствол патронника, пока упор не коснется его верха. Если уплотнительное кольцо закрыто, вам будет очень трудно повернуть верхнюю часть вручную. Если он легко вращается, возможно, уплотнительное кольцо не запечатало, и вам придется снять и снова запечатать верхнюю часть.Вставьте четыре установочных винта ¼-28 x ⅜ ”из нержавеющей стали и закрепите их вверх. Концы этих винтов должны войти в V-образную канавку в верхней части камеры. При правильной установке головки должны быть заподлицо или слегка утоплены в трубу.

6. Проверка давления в собранном виде PumpChamber ™. Вставьте трубную заглушку из ПВХ с резьбой в выпускное отверстие насоса с резьбой. Снимите синюю вентиляционную трубку с быстроразъемного фитинга на верхней части камеры: прижмите кольцо на лицевой стороне фитинга непосредственно вокруг синей трубки, используя ноготь или отвертку, и сильно потяните вверх, чтобы отсоединить трубку.Используя калибр, подобный показанному на рис. 10, вдавите трубку с наружным диаметром ¼ дюйма в быстроразъемный фитинг и МЕДЛЕННО создавайте давление в PumpChamber ™ с помощью воздушного компрессора, следя за тем, чтобы верхняя часть не выходила из цилиндра. ЗАПРЕЩАЕТСЯ НАСТАВАТЬ НАПРЯМУЮ НАД НАСОСОМ ВО ВРЕМЯ НАДАВЛЕНИЯ ДАВЛЕНИЯ. Остановитесь, когда у вас будет 30 фунтов на квадратный дюйм. Распылите мыльную воду вокруг проводов, арматуры и стыка между верхней частью камеры насоса и цилиндром. Вы можете обнаружить, что манометр немного тускнеет, так как иногда бывает трудно добиться хорошего уплотнения обратного клапана воздухом.Если пузырьков нет, сборка готова к использованию. Снимите испытательный стенд, надавив на кольцо вокруг трубки и снова подключив синее вентиляционное отверстие PumpChamber ™.

Обвязка камеры PumpChamber ™

PumpChamber ™ — это , а не сосуд высокого давления! Он открыт в атмосферу через синюю вентиляционную трубку. Если PumpChamber ™ подключена к хранилищу под давлением, на линии между PumpChamber ™ и точкой, в которой он соединяется с напорным баком, должен быть установлен обратный клапан.

Если PumpChamber ™ подключена к атмосферному хранилищу с заполнением, которое заканчивается ниже уровня воды, вам понадобится обратный клапан, чтобы предотвратить сифонирование содержимого резервуара обратно туда, откуда оно поступило. Самое безопасное место для установки обратного клапана — прямо у напорного или атмосферного бака. Вам понадобится заливное отверстие, чтобы вы могли заливать воду в камеру через насос. Вы не хотите, чтобы обратный клапан оказался между заливным отверстием и насосом. В этом случае вы не сможете заполнить PumpChamber ™.

Есть несколько способов заправить камеру насоса:

1. Подождите, пока уровень воды в месте установки PumpChamber ™ не поднимется над ним, и выпустите воздух через штуцер или заливное отверстие в напорном трубопроводе насоса.
2. Если у вас достаточно вертикальной трубы для создания некоторого давления, налейте воду в насос через заливное отверстие в напорном трубопроводе насоса и вытолкните воздух из верхней части PumpChamber ™ через синюю вентиляционную трубку.
3. Если вы работаете на очень мелководье с очень маленькой вертикальной трубкой над насосом, отсоедините синюю трубку, нажав на кольцо на лицевой стороне фитинга вокруг синей трубки, при этом сильно потянув.Залейте воду через штуцер или заливное отверстие в напорном трубопроводе насоса до тех пор, пока она не выйдет из быстроразъемного соединения ¼ ”.
4. Залейте камеру принудительно с помощью шланга для воды под давлением. Подсоедините водяной шланг к заливному отверстию и вытолкните воздух из PumpChamber ™ через синюю вентиляционную трубку.

Как работает PumpChamber ™

Когда вы включаете насос внутри PumpChamber ™, он пытается отправить содержимое насоса и PumpChamber ™ вверх по напорному трубопроводу.Когда это происходит, давление внутри PumpChamber ™ становится отрицательным, и больше воды втягивается в камеру через обратный клапан в нижней части камеры и синюю трубку, подсоединенную вверху. Вода, поступающая с обоих концов PumpChamber ™, поддерживает активное внутреннее пространство, тем самым лишая бактерии тихих мест размножения, которые им нравятся. Когда насос выключен, давление в PumpChamber ™ падает до нуля. Поскольку и основной впускной канал, и синяя вентиляционная трубка заканчиваются у основания PumpChamber ™, можно откачивать воду полностью до 2 ½ дюймов или даже ниже, если вы не возражаете, чтобы повторно заправить насос.

Предотвращение потери Prime

На рис. 11 показана камера PumpChamber ™ с прикрепленным поплавком откачки. Правильная установка этого поплавка может выключить насос до того, как уровень воды упадет настолько низко, что насос начнет всасывать воздух или работать всухую.

Опция для перекачки резервной воды — Институт устойчивого проектирования

Ручной насос Bison в Галифаксе, Вермонт. Насос устанавливается в ту же обсадную колонну, что и стандартный погружной насос для глубоких скважин. Фото: Алекс Уилсон

В прошлом месяце мы с Джерилин наслаждались четырехдневным отпуском в штате Мэн — совместной поездкой, чтобы навестить семью, исследовать национальный парк Акадия и поехать на ярмарку Common Ground — мой первый визит туда за два или три десятилетия!

Изюминкой ярмарки Common Ground для меня стало то, что я наткнулся на небольшую компанию Bison Pumps, базирующуюся недалеко от Форт-Кент, штат Мэн (ПУТЬ на севере штата Мэн), которая производит действительно удобные ручные насосы.Эти насосы похожи на те, что использовали наши дедушки и бабушки, но они построены с гораздо большей точностью и работают намного лучше.

Почему важны ручные насосы

Здесь, в сельской местности Вермонта, как и везде в сельской местности, самая большая проблема при отключении электроэнергии часто — это доступ к воде. Живя за пределами досягаемости муниципальных систем водоснабжения, мы пробурили скважины с помощью погружных насосов для закачки воды в напорные резервуары в наших подвалах. Без электричества нет воды.Если эти колодцы не слишком глубокие, ручные насосы можно использовать в качестве резервного варианта откачки.

Вернувшись из штата Мэн, я узнал, что мой коллега из BuildingGreen, Тристан Робертс, который живет в автономном режиме, уже несколько лет использует насос Bison Pump (см. Фото).

Он также рассказал мне о другой компании, Simple Pump, которая производит ручные насосы с 1999 года — того же года, когда была основана компания Bison Pump, — и их насосы, способные работать с большим статическим напором, высоко оцениваются в различных обзорах, которые я читал.

С любым из этих глубинных насосов в одной скважине можно разместить как стандартный погружной электрический насос, так и внутрискважинные компоненты ручного насоса.При обсадной трубе колодца диаметром 6 дюймов (наиболее распространенный размер) достаточно места для двух насосов, а часть насоса Bison или Simple, которая находится над землей, подходит прямо к обсадной трубе колодца, заменяя стандартный санитарный колпачок.

Эти ручные насосы популярны среди людей, живущих вне сети, но они также имеют смысл для тех из нас, кто подключен к электросети, кто хочет добиться большей устойчивости — кому нужен доступ к чистой питьевой воде (хотя и с небольшой работой) во время перебои в подаче электроэнергии.

Ручной насос от компании Simple Pump из Невады.Фото: Simple Pump

с использованием Bison или Simple Pump

С насосом Bison или Simple в том же месте, что и обычный глубинный насос, вы можете использовать электронасос в нормальном режиме работы, но иметь резервную копию, когда сеть не работает. Они могут поднимать воду с довольно большой глубины: работают до 200 футов статического напора с помощью Bison Pump и до 350 футов статического напора с помощью Simple Pump.

Чем глубже установлен насос, тем дороже установка и тем больше работы по перекачиванию воды.Обратите внимание, что колодец глубиной 350 футов часто имеет статический напор, который не такой глубокий. Другими словами, хотя скважина может быть пробурена до глубины 350 футов, уровень грунтовых вод может быть значительно выше этого — скажем, на 150 футов ниже. Статический напор — это глубина стоячей воды в колодце.

В холодном климате защиту от замерзания обеспечивает сливное отверстие, расположенное на глубине восьми или десяти футов ниже уровня земли. После использования вода из верхней части трубы стекает обратно в колодец, в то время как остальная часть трубы — ниже 150 футов или где-то еще — остается заполненной водой.Это означает, что как только вы начнете качать, вы получите воду после нескольких движений рукоятки насоса. Большая разница между этими двумя насосами и теми, которые использовали наши дедушки и бабушки, заключается в прецизионном фрезеровании деталей, благодаря которому они остаются в рабочем состоянии в течение многих месяцев. (В старых насосах часто использовались кожаные втулки, через которые протекала вода, поэтому перед использованием их нужно было залить водой).

И насосы Bison, и насосы Simple имеют фитинги для шлангов стандартного размера, поэтому вы можете подсоединить шланг для питьевой воды для подачи воды в свой дом.Вы можете купить шланги для питьевой воды у поставщиков транспортных средств для отдыха; у них есть защитная пластиковая прокладка на внутренней стороне шланга для защиты питьевой воды от материала шланга (обычно ПВХ), который часто включает в себя стабилизаторы тяжелых металлов и пластификаторы вместе с самим ПВХ. (Однако не переезжайте через эти шланги, так как они могут повредить защитную облицовку.)

Добавление солнечной энергии к ручному насосу

Простой насос имеет хороший вариант использования небольшого двигателя постоянного тока на солнечной энергии, который может работать от солнечной энергии.Большинство глубинных электронасосов имеют высокую потребляемую мощность; Компания Simple Pump разработала вариант, в котором используется насос гораздо меньшего размера (1/5 лошадиных сил), который производит гораздо меньший поток воды, но является гораздо более доступным.

Доступный по цене двигатель постоянного тока Simple, который можно легко запитать от солнечно-электрической системы среднего размера. Фотография: Simple Pump.

Ограничения и цены

Ручные насосы

не будут работать во всех случаях — например, в местах, где уровень грунтовых вод составляет 500 футов, — но они могут быть отличным вариантом для многих сельских домов, у которых нет доступа к муниципальной воде.При относительно умеренной глубине (менее 150 футов) стоимость насоса, вероятно, составит от 1600 до 2000 долларов. Информация о стоимости доступна на сайтах компании.

Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc.
