Узо на схеме гост обозначение – ГОСТ 31603-2012 (IEC 61540:1997) Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО-ДП). Общие требования и методы испытаний

Содержание

Условное обозначение узо на схеме

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.
Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.
Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.
Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме
Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.
Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.
В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.
На какие нормативные документы следует ссылаться?
Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

— ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;

— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме
Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.
Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.
По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.
Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?
По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах
Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.
Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.
Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.
Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.
То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.
Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».
Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.
Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта
Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.
Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.
Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме. Актуальные буквенные и графические обозначения на электрических схемах

В современном мире сложно прожить без электричества. Но для подобных видов энергии требуется максимальная защита. Поэтому всегда создаются качественные установки, способные это реализовать. Современные разработки в этой отрасли создают все условия для взаимного контакта. УЗО — это устройство, без которого сложно обойтись.

Не каждый человек понимает, что это такое. Для ясности стоит узнать обозначение, назначение, принцип работы. Информация об этом будет изложена в данной статье.

О защите

Без электричества сложно представить жизнь человека, но требуется и создавать условия для защиты от поражения. Самое элементарное — это изоляция проводки, но полностью все обернуть не получится. Потому что схема должна иметь технические разрывы и контактные группы. Но никто не исключает вероятность:

Износа изоляции.
Порыва проводки.
Нарушения техники безопасности.
Неправильной эксплуатации и т. д.

Поэтому создать изоляцию и заземление — это самое лучшее решение. Но не всегда этого хватало. Поэтому много лет назад в Германии появилось первое УЗО. Обозначение его — на схеме, что представлена ниже.

Как устроена эта система? Она предполагает наличие:

минимального размера.

Поляризованного магнитного реле. Его чувствительность не более 99 миллиампер.

Создать что-то уникальное и более скоростное в прошлые века не получалось из-за отсутствия соответствующих материалов. Но уже в двадцатом веке появились усовершенствованные разработки. Главное, что была создана защита от ложного срабатывания в период непогоды. Помимо этого, от большого размера пришли к более компактному, способному расположиться на небольших подставках.

Сегодня разработчики не останавливаются на достигнутом, и в скором будущем будут сделаны системы защиты от поражения электрическим током с искусственным интеллектом. Благодаря разработкам устройство будет выполнять максимум функций и при необходимости оповещать пользователей.

Что за устройство и как функционирует?

Каждый желает знать обозначение УЗО. Как мы уже отметили, это От чего защищает УЗО? Аппарат имеет функцию защиты человека от удара током, а также от вероятности возгорания проводов и прочих установок.

УЗО — что это такое в электрике? В основе действия идут законы, которые основываются на входящей и выходящей электроэнергии в замкнутых цепях с максимальными нагрузками.

Это говорит о том, что ток должен иметь одно значение, независимо от фазы прохождения. Дальше все просто. Когда происходит касание человека или разрыв, то показатель в электропроводке меняет свое значение и перескакивает. Для УЗО это сигнал к тому, чтобы выключиться. Именно такая система берется за основу и реализуется в установках.

Весь процесс продуман до мелочей, поэтому даже незначительные утечки электроэнергии фиксируются. Чтобы понять принцип действия, это происходит так:

В этом условном обозначении каждое имеет свое значение — входной ток и выходной. УЗО обозначения имеет свои. Они применяются в электрических схемах, и люди с опытом о них знают.

Принцип работы

Назначение УЗО мы уже знаем — это защита от замыканий. Защита осуществляется в следующих направлениях:

Замыкание. Когда фазный провод дает сбой, это есть на многих бытовых приборах — машинках-автоматах, водонагревателях, посудомоечных машинах и т. д. Поломка часто происходит в момент нагрева основного элемента.
Нарушение монтажных правил при прокладке электропроводки. Если ее убрали под штукатурку, то УЗО будет срабатывать, пока не выполнится ремонт.
Нарушение соединения в электрическом щите. Если создаются условия, при которых происходит незначительная потеря тока, то эффективность работы всей установки в целом под вопросом. По этой причине идет срабатывание защиты.

Если посмотреть на схему, то увидеть нарушение не получается, а УЗО срабатывает. Это говорит о его точности и мельчайших фиксациях. Бывает и так, что неопытный человек не может найти, в чем причина отключения. Только тщательный анализ приведет к результату.

Исключения

Хотя бывают исключения из правил. Есть ситуации, в которых при попадании животного или человека в электроустановку реакции не происходит (из-за попадания на фазу и ноль). По этой причине иногда требуется вспомогательная защита.

Где встречается?

Важно понять назначение УЗО и принцип работы. Устройство получило расширенное применение в быту, на многих установках. Иногда схема разрабатывается на входе, но не исключается и на каждом приборе. Дело в том, что УЗО для мощных устройств небольшого размера дешевле. Но в местах группового пребывания людей будет целесообразно применять его обширно. При этом разделение происходит по группам — вся проводка не отключается, что удобно.

Чаще всего применяют типа. В его основе лежит та же система работы, но период срабатывания медленнее. Принцип в том, чтобы не выключать всю сеть, а вести работы по секциям (где прошла потеря, там система и обесточилась). К примеру, если в ресторане играет музыка, там происходит замыкание и различный заряд энергии, то выключится лишь аппаратура, а остальной свет останется работать.

Диф автомат обозначение на схеме. Обозначение узо на однолинейной схеме

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройства защитного отключения), отсутствуют дополнительные графические символы, позволяющие точнее описать основные функции и свойства стандартного оборудования.

УЗО является одним из основных элементов электрических однолинейных схем, поэтому производителями модульного оборудования и проектировщиками принято следующее условное обозначение для него:

Такое схематическое отображение устройств защитного отключения, наиболее точно показывает его принцип работы и отличает от другого модульного оборудования, если знать, что такое УЗО и как оно работает.

При этом, так как государственные стандарты не регламентируют вид УЗО, обязательно на схемах и планах нужно показывать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам, даже если решено использовать иной от представленного вид. Возможность самим разработать условные обозначения, если их нет в стандартах указана в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если пользоваться правилами их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью совпадает с обозначением автоматического выключателя и некоторых других модульных устройств, делая однолинейные схемы менее читаемыми и понятными.

Многие вводят свои буквенные обозначения: Q, QFD, QDF и т.д. которые, если опираться на актуальные стандарты, неверны, не раскрывают функции УЗО, но помогают отличать от других элементов защитной автоматики на однолинейных схемах.

Это бывает важно, особенно если на схеме одновременно присутствуют УЗО, и дифавтоматы. Их графические обозначения похожи и не всегда их легко отличить друг от друга.Учитывая, что проектировщики электроустановок нередко максимально упрощают применяемые графические символы, опуская важные детали.

Рассмотрим условное Обозначение дифференциального автоматического автомата на однолинейной схеме и сравним его с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала необходимо составить подробную схему. Для того, чтобы правильно составить схему проводки, необходимо знать, как на схеме должны отображаться все ее основные элементы. Помимо этого, в данной статье будут рассмотрены некоторые типовые схемы проводки в квартире.

Разновидности схем проводки

При собственноручной замене проводки в квартире вам понадобится два варианта схемы – электромонтажная и принципиальная.

Схема, на которой показаны основные электрические связи, существующие между всеми элементами, которые изображены с помощью специальных условных графических и буквенно-цифровых обозначений, называется принципиальной схемой. Принципиальная схема чаще всего изображается однолинейной.

Однолинейной схемой называют такую схему, на которой все фазные провода отображены всего одной линией и не отображается нулевой проводник, а защитные аппараты и нагрузки изображены схематично, без указания схемы их подключения.

На электромонтажной схеме на план квартиры, который изображается в масштабе, наносят все обозначения. На электромонтажной схеме обязательно должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, монтажных коробок, освещения и розеток.

Условные обозначения, используемые на схемах проводки для квартиры

Для правильного составления схемы проводки, необходимо знать обозначения различных элементов. Все эти обозначения нормируются ГОСТами и называют их условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы проводки: ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Обозначения, которые применяются на принципиальных схемах

Автомат или выключатель автоматический (ГОСТ 2.755-87). Он обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Электрический счетчик активной мощности (ГОСТ 2.729-68). Обозначается буквами PI.

Силовой щит (ГОСТ21.614-88).

Лампочка накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, которые применяются на электромонтажных схемах

Все данные по этим обозначениям можно найти в ГОСТ 21.614-88.

Накладная розетка, имеющая защитный контакт.

Розетка со скрытой установкой, имеющая защитный контакт.

Примеры схем проводки в квартире

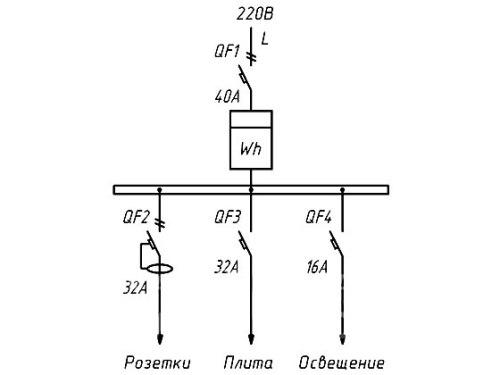

Первая из предложенных схем, является самой простой однолинейной схемой для однокомнатной или двухкомнатной квартиры. Питание квартиры осуществляется от одной фазы через этажный щит. Помимо этого, в квартиру заводится защитное и рабочее заземление с этажного щита. После этого идет двухполюсный вводный автомат, который отключает ноль и фазу. Согласно правил (п.1.5.36 ПУЭ), автомат должен быть установлен до счетчика электроэнергии – «Для того, чтобы можно было безопасно устанавливать и, по необходимости, заменять счетчики в сетях, имеющих напряжение до 380 В, необходимо предусмотреть возможность отключать счетчик с помощью установленных до него предохранителей или коммутационных аппаратов на расстоянии не больше 10 метров. Должна быть возможность снимать напряжение со всех фаз, присоединенных к счетчику».

За счетчиком должна устанавливаться шина, к которой подключаются автоматы освещения и плиты, а также розетки через дифавтомат (УЗО).

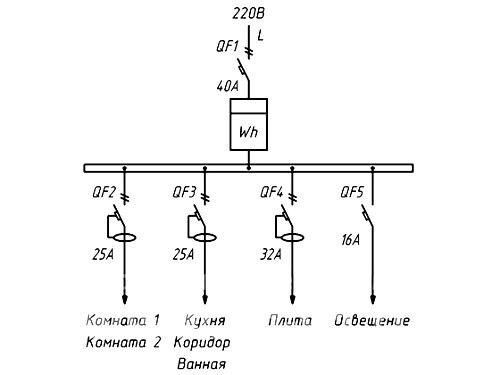

Вторая схема несколько сложнее и предназначена для двухкомнатных и трехкомнатных квартир. Такая схема отличается тем, что розетки запитываются через два двухполюсных дифавтомата (УЗО). Благодаря этому для комнат образуется отдельная линия питания и отдельная линия для кухни, туалета, коридора и ванной. На данной схеме электрическая плита запитывается через двухполюсный дифавтомат (УЗО). Делать это необязательно, но желательно, так как это повысит безопасность от попадания под так называемое косвенное напряжение.

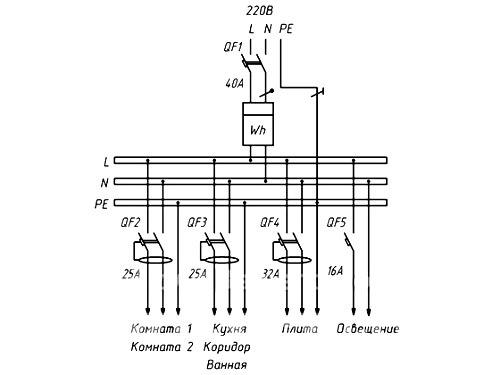

Выше показана схема, которая выполнена с обозначением рабочего и защитного заземления. Данная схема является более подробным вариантом предыдущей схемы.

postroy-sam.com

Схема проводки в квартире | Всё для Вашего дома

Первым шагом при смене проводки в квартире является составление схемы. Для составления схемы необходимо познакомиться с тем как отображаются основные элементы на схеме. Так же в этой статье будут приведены несколько типовых схем проводки в квартире.

Виды схем проводки в квартире

При самостоятельно смене проводки в квартире понадобятся два вида схем: принциаиальная и электромонтажная схема.

Принципиальная схема – это схема показывает основные электрические связи между элементами, изброжённых при помощи специальных буквенно-цифровых и условных графических обозначений (УГО). Обычно принципиальная схема изображается однолинейной.

Однолинейная схема – это такая схема, на которой фазные провода отображаются одной линией, нулевой проводник не отображается, а нагрузки и защитные аппараты показаны схематично без схемы их подключения.

Электромонтажная схема – на такой схеме все обозначения наносят на план квартиры, который в свою очередь выполняется в масштабе. Обычно на электромонтажной схеме показано точное размещение квартирного щита, монтажных коробок, выключателей, розеток, освещения и прохождение всех линий.

Условные обозначения на квартирных схемах проводки

Для того чтобы правильно составить схему, нужно знать как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и нормируются ГОСТами.

Один из них ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Так же стоит изучить ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Ниже приведены УГО основных элементов, которые понадобятся Вам при составлении схемы проводки в квартире.

Обозначения, применяемые на принципиальных схемах

Автоматический выключатель, автомат (ГОСТ 2.755-87). Буквенное обозначение – QF.

Дифавтомат, УЗО. Буквенное обозначение – QF.

Счётчик электрический активной мощности (ГОСТ 2.729-68). Буквенное обозначение – PI.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение – EL.

Обозначения, применяемые на электромонтажных схемах

Все эти обозначения взяты из ГОСТ 21.614-88.

Монтажная коробка, осветительная коробка.

Выключатель накладной.

Выключатель скрытой установки.

Розетка накладная с защитным контактом.

Розетка скрытой установки с защитным контактом.

Пример типовых схем для квартирных проводок

Первая из представленных схем, это простейшая однолинейная схема для одно- или двухкомнатной квартиры. Поитание осуществляется через этажный щиток от одно

обозначение, расшифровка маркировки, назначение и принцип работы

В современном мире сложно прожить без электричества. Но для подобных видов энергии требуется максимальная защита. Поэтому всегда создаются качественные установки, способные это реализовать. Современные разработки в этой отрасли создают все условия для взаимного контакта. УЗО – это устройство, без которого сложно обойтись.
