Устройства заземления автоцистерн УЗА 220в, УЗА 4К, УЗА 3В, УЗА-2МК 06

Автоцистерна – сложная установка, хотя на первый взгляд ее работа кажется простой. С помощью этой аппаратуры осуществляется перевоз автомобильного топлива. Процесс по его наливу и сливу является опасным, потому что в это время могут образоваться искры.

Топливо – взрывоопасное вещество. Причиной здесь является статическое электричество, возникающее во время технологического процесса. Поэтому устройство заземления автоцистерн для нормальной работы всей конструкции необходимо. С его помощью снимается статическое электричество.

Основные виды и общий принцип действия УЗА

Типы электропитания заземляющих устройств:

• 220В;
• аккумуляторы-стационары;
• 12В.

Специальная маркировка поможет определить, какой используется тип проводника в заземлении. Наиболее популярны:

• УЗА 220В;
• УЗА 4К;
• УЗА 3В;
• УЗА-2МК 06.

Работает заземление просто – зажим проводника соединяется с автоцистерной и устройством заземления автоцистерны (УЗА). После того, как зажимы закреплены, можно приступать к измерению сопротивления. О том, правильно ли проведена операция, можно будет узнать по зеленой лампе – это значит, что сопротивление в общей сумме равняется не более 100Ом.

Устройство заземления автоцистерн УЗА 220в

Этот тип выпускается в двух видах. Один из них характеризуется наличием внешнего питания, а другой – блоком, который защищен от взрыва. Первый выполняет такие функции, как:

• заземление всей конструкции;
• индикация;
• если заземление отсутствует – блокировка подачи топлива.

Срок эксплуатации этого типа составляет около 15 лет, имеется степень защиты от влаги и пыли уровня IP66. Второй тип состоит из блока питания, проводника, индикатора; отличительная особенность здесь – это взрывобезопасное исполнение. Чаще всего это прочный стальной корпус с устроенным на нем окном для блока питания. Этот вид оснащен двумя кабельными вводами, предназначенными для проводов 5-10 мм в сечении.

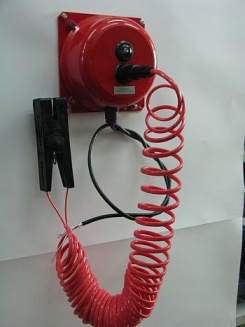

Устройство заземления автоцистерн УЗА 4К

Оборудование в основном используется для того, чтобы обеспечить взрывобезопасность во время того, когда автоцистерна наполняется сжиженными газами, топливом и легковоспламеняющимися жидкостями. Одновременно с тем, что аппарат нивелирует эффект статического электричества, происходит постоянный контроль за сопротивлением в заземляющей цепи – оно не должно быть более 90 Ом.

Тип питания этого УЗА зависит от его модификации. Серия 4К совместима с 220В. Серия 4А, которая является подвидом, может питаться также автономными источниками.

Основная серия 4К свободно используется в температурном диапазоне от -40 до +40 градусов. Модель 4А способна выдерживать низкие температуры до -50 градусов. Ее особенностью является наличие световой и звуковой сигнализации.

Основные составляющие части 4К:

• блок питания;
• контроль заземления;
• зарядное устройство;
• заземляющий проводник (до 15 метров).

Модель 4А является наиболее легкой – ее вес составляет около трех килограммов. Это делает ее применение и транспортировку удобными.

Устройство заземления автоцистерн УЗА 3В

Помимо заземляющего проводника и индикатора в устройство УЗА 3В входит литиевая батарея CR123. Ее самостоятельная разрядка настолько незначительна, что это позволяет ей работать около десяти лет. В целом срок эксплуатации батареи зависит от того, как интенсивно будет использоваться устройство, а именно – количества сливов и наливов содержимого цистерны.

Контроллерная плата имеет в своем составе красный светодиод – он помещен в съемный колпак. Его обзорный угол равен 180 градусам. Все устройство является достаточно прочным – это обеспечивается с помощью зубчатых шайб и гаек М8, которые входят в комплект. УЗА 3В способно работать в температурном диапазоне -50 — +50 градусов при влажности около 80 процентов.

УЗА-2МК 06: конструкция и эксплуатация

Этот тип УЗА является наиболее простым, т.к. работает при морозе не ниже -20 градусов. Проводник имеет длину шесть метров. Средняя продолжительность службы модели составляет шесть лет. Общая комплектация:

• проводник;
• заземляющее устройство;
• монтажный комплект;
• аккумулятор.

2МК выпускается также в подвидах с маркировкой 04 и 05. Их главное отличие состоит в том, что четвертая модель работает от обычной сети в 220В, а пятая от источника 12В. Шестая модель используется только на выездах в полевых условиях – для этого здесь имеется аккумулятор.

Все виды отличаются друг от друга мелкими нюансами. Главная особенность каждого состоит в том, что необходимо соблюдение правил хранения и транспортировки. Только в этом случае устройство прослужит бесперебойно в течение заявленного срока.

www.sespel.com

Виды и характеристики устройств заземления автоцистерн

Процесс налива-слива автомобильного топлива при задействовании цистерн является потенциально опасным, так как существует угроза образования искр, способных спровоцировать пожар или взрыв. Причиной искрообразования является статическое электричество, которое возникает при технологических процессах такого рода.

Снять статические заряды можно при помощи устройств заземления

, повышающих безопасность автомобильных цистерн.

Виды оборудования и принцип действия

Правила использования заземляющих проводников указаны в требованиях по пожаробезопасности непосредственно в п. 71 НПБ 111-98 . Есть несколько типов такого оборудования, которое отличается видом электропитания самой цистерны:

• 220 В;
• 12 В;
• аккумуляторные стационарные батареи.

Определить, к какому типу относятся устройства заземления, можно по специальной маркировке . Наиболее популярны следующие типы проводников:

1. УЗА 3В;
2. УЗА 220В;
3. УЗА-2МК 06;
4. УЗА 4К.

Принцип действия заземления прост: требуется соединить проводниковый зажим заземления с автоцистерной и УЗА. Закрепив зажимы, приступают к измерению сопротивления .

Делают это не только у проводника, но и между контактами. Узнать о правильном проведении операции можно по загорающейся зеленой лампочке, информирующей о том, что суммарное сопротивление составляет не более 100 Ом.

УЗА 3В – особенности конструкции и эксплуатации

Устройство заземления автоцистерн УЗА 3В оснащено заземляющим проводником и индикатором, оборудованным литиевой батареей CR123.

Залитая компаундом контроллерная плата оснащена ярко-красным светодиодом, помещенным в съемный колпак. Обзорный угол светодиода равен 180°, он устанавливается при помощи шпильки, которая крепится к оборотной стороне.

Дополнительная прочность крепления обеспечивается зубчатыми шайбами и гайками М8 , кстати, входящими в комплект. Проводник и индикаторный дисковый контакт соединяются специальной изолирующей разделенной шайбой, при этом обязательно измеряется сопротивление.

Внимание! Элемент питания заземляющего устройства со временем неизбежно разряжается. Срок эксплуатации аккумуляторной батареи зависит от интенсивности использования устройства, то есть от количества сливов/наливов топлива.

Продолжительность работы светодиода при непрерывном мигании составляет 650 часов. Самостоятельная разрядка литиевой батареи крайне незначительная, благодаря чему она может работать на протяжении 10 лет.

Хранение УЗА 3В осуществляется при температурном режиме -50…+50° С, обязательно в герметичном состоянии . Если устройство было разобрано, то оно может сохраняться при +15…+50° С и влажности 80 %.

УЗА 220В – особенности конструкции и эксплуатации

Устройство заземления автоцистерн УЗА 220В бывает двух типов, а именно: с внешним питанием и защищенным от взрыва блоком (УЗА-220В-БП-ВЗ) . Устройство с внешним питанием выполняет несколько основных функций:

• заземление цистерны;
• блокировка налива топлива в случае отсутствия заземления;
• индикация.

Оборудование обладает степенью защиты от пыли и влаги на уровне IP66, срок его эксплуатации составляет 15 лет.

УЗА-220В-БП-ВЗ состоит из трех основных элементов: проводника, индикатора и блока питания. Отличительной особенностью деталей является взрывобезопасное исполнение : например, предусмотрен специальный стальной корпус с оконцем для блока питания.

Также имеется пара кабельных вводов для проводов диаметром 5-10 мм при сечении, не превышающем 1,5 м2.

Все современные седельные тягачи Скания отличаются высокой грузоподъемностью, экономичным расходом топлива и надежным управлением.

Как вы думаете — у какого карьерного самосвала грузоподъемность больше: у БелАЗ-75710 или у Liebherr T282B?

УЗА-2МК 06 – особенности конструкции и эксплуатации, существующие модификации

УЗА-2МК 06 подходит для эксплуатации в нормальных условиях при температуре -20…+40° С. Электрическое питание осуществляется при помощи автономных источников, оснащенных искробезопасными выходами.

Емкость используемой аккумуляторной батареи составляет 3,0 А/ч, допустимое напряжение не должно превышать 6,3 В, а максимальный ток – 0,06 А .

Отдельно выделяют характеристики искробезопасной цепи, которые существенно отличаются. Например, напряжение достигает 6,7 В, а допустимый ток составляет 0,015 А.

Заземляющий проводник имеет длину 6 метров. Устройство заземления автоцистерн УЗА-2МК 06 при условии регулярной подзарядки внешнего источника питания будет работать на протяжении 6 лет при температурном режиме +35° С и относительной влажности 98 % .

Комплектация

Изделие продается вместе со всеми необходимыми элементами:

1. Заземляющее устройство;
2. Проводник – длина 5 метров;
3. Аккумуляторная батарея;
4. Монтажный комплект.

Необходимо соблюдать правила монтажа и эксплуатации, чтобы обеспечить сохранность изделия.

Другие модификации

Разработано несколько модификаций серии УЗА-2МК: 04, 05, 06. Отличаются они, по традиции, типом питания: к примеру, модель 04 работает от стандартной сети 220 В, в то время как версия 05 нуждается в источнике 12 В.

Особого внимания заслуживает модель 06, которая применяется исключительно на выездах, то есть предназначена для автономной полевой работы . Техника комплектуется аккумуляторной батареей 6,3 В, благодаря чему сфера эксплуатации значительно расширяется.

Модели УЗА-2МК выделяются среди прочего идентичного оборудования своей долговечностью и выносливостью. Аппараты выдерживают 5000 включений подряд, а в целом способны проработать порядка 6 лет при температуре -40…+40° С.

УЗА 4К – особенности конструкции и эксплуатации, существующие модификации

Устройство заземления автоцистерн УЗА 4К имеет несколько модификаций, например, УЗА 4 и УЗА 4А. Оборудование идеально подходит для обеспечения взрывобезопасности при наполнении автомобильных цистерн топливом, сжиженным газом, а также легковоспламеняющимися жидкостями .

Основным назначением аппарата является нивелирование эффекта, производимого статическим электричеством , однако одновременно с этим осуществляется беспрерывный контроль над заземляющей цепью, сопротивление в которой не должно превышать 90 Ом.

Отметим, что тип питания УЗА зависит от модификации. Например, аппараты, относящиеся к серии 4К, совместимы с питанием 220 В. Одновременно с этим изделия из серии 4А могут питаться автономными источниками.

Эксплуатационная температура также зависит от конкретной модификации . В частности, серия 4К может использоваться при температурном режиме -40…+40° С, в то время как модель 4А работает в пределах температур от -50 до +40° С.

Важно! Цистерна соединяется с заземляющими аппаратами при помощи специальных зажимов, благодаря которым и удается нейтрализовать статическое электричество.

Комплектация и технические характеристики

Комплектация изделия также зависит от его модификации. В частности, 4А формируется из нескольких блоков, выполняющих конкретные функции:

• Контроль заземления – пользователь оповещается посредством сигнализации о наличии заземления.
• Блок питания.
• Зарядное устройство – позволяет заряжать аккумуляторные батареи.
• Комплект владельца.

Модификация 4К также укомплектована контрольным блоком , определяющим наличие заземления и сигнализирующим о его наличии, однако прочих компонентов, за исключением комплекта владельца, не предусмотрено.

Технические характеристики, естественно, также зависят от типа аппарата. Каждая модель имеет свои особенности и преимущества.

Модификация 4А обладает звуковой и световой сигнализацией , которая оповещает об уровне сопротивления, присутствующего в цепи заземления. Напряжение питания составляет 3,6 В, а рабочая температура, при которой изделие может успешно эксплуатироваться, варьируется в пределах -40…+40° С.

Одним из важных показателей, определяющих условия эксплуатации, является длина, которую имеет заземляющий проводник (в данном случае она достигает 15 метров ). Масса агрегата составляет 2,9 кг , что облегчает его транспортировку и применение.

Немногим отличаются технические характеристики модификации 4К. Начнем с того, что здесь предусмотрена световая сигнализация, информирующая пользователя о наличии сопротивления и его уровне.

Если оно выше или ниже нормы, то в автоматическом режиме осуществляется блокировка насоса, и манипуляции с топливом становятся невозможными . Питание серии 4К предусмотрено от сети 220 В, аппараты могут эксплуатироваться при том же температурном режиме, что и модель 4А.

Переносные устройства заземления автоцистерн

Переносные устройства заземления позволяют отводить статические электрические заряды при наполнении автоцистерн жидкими нефтепродуктами не только на автозаправочных станциях, но и в поле, что делает их востребованными в Вооруженных силах, где приходится проводить дозаправку в особых условиях.

Переносные образцы таких изделий работают по схожему со стационарными аналогами принципу: необходимо соединить проводник с контуром заземления, тем самым сформировав электрическую цепь .

Такие аппараты состоят из нескольких конструктивных элементов:

• схемы цепного контроля;
• индикационной схемы;
• разъемов для подключения.

Подобное оборудование просто незаменимо на автозаправочных станциях , его применение осуществляется в соответствии с требованиями пожаробезопасности. Существуют нормы и требования, опираясь на которые, владельцы автозаправочных станций обязаны эксплуатировать подобное оборудование.

Выбор того или иного типа определяется видом питания на конкретной станции, однако оптимальным будет применение переносных устройств, имеющих встроенные элементы питания.

Необходимо строго соблюдать правила транспортировки и хранения техники во избежание утраты функциональности. Важно соблюдать температурный и влажностный режим , проводить постоянный технический осмотр с целью своевременного выявления неполадок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

БЗА (Устройство заземления автоцистерн УЗА)

• Взрывозащищенное исполнение.
• Функция самотестирования.
• Распознавание автоцистерны.
• Непрерывный контроль цепи заземления.

Назначение и принцип работы Блок заземления автоцистерн БЗА относится к классу Устройств заземления автоцистерн, чаще именуемых как УЗА. БЗА предназначен для снятия заряда статического электричества в процессе сливо-наливных операций нефтепродуктов с проводящей поверхности технологического оборудования. БЗА также может быть использован в процессе загрузки и выгрузки сыпучих, в особенности мелкодисперсных материалов, в химической, угольной и пищевой промышленности, образующих облако пыли, способное к воспламенению. При достаточной величине накопленного заряда статического электричества, его разряд способен вызвать воспламенение паров нефтепродуктов, находящихся в окружающей атмосфере. Применение БЗА позволяет значительно уменьшить силу и даже полностью исключить образование искровых разрядов, возникающих при соприкосновении с поверхностью оборудования.

БЗА состоит из литого корпуса с электронным модулем внутри и встроенным табло индикации, отображающим текущий режим работы. Кроме того, в состав прибора входят клещи на пружинном кабеле, подключаемые к внешнему источнику накопления заряда и тестирующая пластина, используемая для диагностики исправности прибора.

Функция самотестирования
Наличие надежного заземления автоцистерны или является важнейшим фактором обеспечения безопасности при проведении технологических операций слива-налива нефтепродуктов. Поэтому наиболее критичные внутренние электрические цепи, используемые в процессе подключения к контуру заземления, подвергаются постоянному тестированию. С этой целью в начале каждого технологического цикла клещи устанавливаются в гаражное положение, что автоматически запускает функцию самотестирования. Дальнейшая работа прибора возможно только при полном прохождении внутреннего теста, о чем свидетельствует включение соответствующего индикатора.

Непрерывный контроль цепи заземления В процессе работы БЗА постоянно измеряет сопротивление между контактами клещей и контролирует, чтобы его значение не превышало 100 Ом. В случае увеличения сопротивления контактов выше допустимого предела на выходе появляется запрещающий сигнал. Все настройки прибора программируются по линии связи и сохраняются в энергонезависимой памяти при отключении электропитания. Распознавание автоцистерны В момент подключения клещей к поверхности технологического оборудования, БЗА, производит измерение электрической емкости оборудования относительно «земли», тем самым, с достаточной степенью достоверности определяя токопроводящую площадь его поверхности. В случае подключения клещей к оборудованию с относительно небольшой поверхностью или непосредственно к заземленной металлоконструкции, прибор запрещает проведение дальнейших операций. Рекламный проспект

Наименование параметра	Значение
Напряжение питающей сети, В	АС 230(+10-15%)
Потребляемая мощность, ВА, не более	4
Пороговая величина сопротивления цепи заземления, Ом, не более	100
Пределы измерения электрической емкости заземляемого оборудования, пФ	300…15 000
Допустимое электрическое сопротивление заземляемого оборудования относительно земли, Ом, не менее	10 000
Количество выходов «сухой контакт»	2
Наибольшее напряжение, коммутируемое силовым выходом (действующее значение), В	АС 250
Наибольший ток, коммутируемый силовым выходом, А	10
Количество выходов «открытый коллектор»	2
Время между моментом отключением  заземляющей цепи и появлением запрещающего сигнала на выходе, с, не более	0,5
Интерфейс линии связи с устройством верхнего уровня	RS485
Протокол связи с устройством верхнего уровня	MODBUS RTU
Количество циклов срабатывания, не менее	50 000
Маркировка взрывозащиты	1Exd[ib]IIT4
Материал корпуса	Алюминиевый сплав
Материал клещей	Нержавеющая сталь
Диапазон рабочих температур, ºС	-40…+50
Степень защиты от воды и пыли	IP67
Длина витого кабеля клещей заземления, м, не менее	5
Масса, кг не более	4.5
Габаритные размеры, (без учета кабеля и клещей) мм	190x210x105

www.livenka.ru

Устройство заземления автоцистерн УЗА‑3В | Vengo-trade.ru

Устройство заземления автоцистерн УЗА‐3В с автономным питанием хорошо справляется с поставленной задачей защиты от статического электричества при сливе-наливе легко воспламеняющихся и взрывоопасных жидкостей. Также дает возможность длительного мониторинга цепи заземления автоцистерны, подавая сигналы для санкционирования процесса слива-налива. Показатель сопротивления в системе не может выходить за пределы 20 Ом. Если все соответствует нормам, то устройство работает корректно и любые операции на заправочных станциях или в цехах безопасны. В случае же нарушения эксплуатационных условий необходимо  прекратить все виды работ и устранить неполадки.

КОМПОНЕНТЫ УЗА-ЗВ:
— индикатор с углом обзора до 180 градусов;
— заземляющий проводник с двумя зажимами-«крокодилами»;
— 3В (литиевая батарея CR123).
Работает от встроенной литиевой батареи, срок службы которой при средних нагрузках (до 1 часа за 24 часа) составляет до двух лет. Сам прибор рассчитан на работу до 15 лет. Провода имеют надежную защиту от воздействий с внешней стороны. Кабель длиной до 15 м – спиральный, а если его длина составляет от 20 до 50 м, то он выполняется из силикона.

ЭКСПЛУАТАЦИОННЫЙ УСЛОВИЯ
УЗА-ЗВ подойдет для использования во всех климатических зонах России и СНГ, так как рассчитано на перепады температуры от -50 до +60 градусов Цельсия. Корпус и индикатор произведены из высококачественной нержавеющей стали, имеющей высокие антикоррозионные показатели.

МОНТАЖ УЗА-ЗВ
УЗА 3В может быть установлена на пункте слива-налива или на автоцистерне-топливоперевозчике. Устройство может крепиться непосредственно к автоцистерне при помощи зажима-«крокодила» и специальных гаек, которые поставляются в наборе. Причем сначала проводник крепится к цистерне, а после уже к индикатору.

ПРИНЦИП РАБОТЫ УЗА-ЗВ
Один из зажимов закрепляется на любой металлической детали автоцистерны, а другой устанавливается на дисковых контактах индикатора через шайбу изоляции. Одновременно проходят замеры сопротивления, которое не может выходить за верхнюю границу в 100 Ом. Если все хорошо, то лампочка экрана зажигается мигающим красным цветом, сигнализируя о возможности запуска слива-налива. В обратном случае действие запрещено во избежание нарушения техники безопасности.

vengo-trade.ru

Устройство заземления автоцистерн УЗА-3В | технические характеристики, стоимость

Устройство УЗА-3В:

Основными частями устройства заземления автоцистерн УЗА-3В являются индикатор УЗА-3В и заземляющий проводник. В составе индикатора есть литиевый элемент питания типа CR123 (Æ16,9 ´ 34,5), который также есть и в фотоаппаратах. На плате контроллера, который залит компаундом, есть очень яркий светодиод красного цвета. Этот светодиод располагается в съемном колпачке индикатора УЗА-3В. Угол обзора у красного светодиода составляет 180 градусов. Установка индикатора, так же как электрического соединения с магистралью заземления, происходит благодаря использованию шпильки, которая располагается с обратной стороны светодиода, также гаек размером М8 и зубчатых шайб, входящих в комплект устройства. Соединение заземляющего проводника с дисковым контактом индикатора происходит с помощью разделенной изолирующей шайбы. В процессе соединения производится измерение сопротивления проводов заземляющего проводника и переходных сопротивлений между контактами зажимов. В случае непревышения нормы (100 Ом) измеренного суммарного сопротивления, примерно через 5 секунд включается мигание светодиода, что означает, что процесс слива/налива можно проводить.

В процессе установки индикатора УЗА-3В разрешается его крепить любым пространственным способом, главное, чтобы светодиод был хорошо виден с любой точки обзора, а крепление устройства было надежное и удобное.

Постепенно элемент питания разряжается. Скорость разряда напрямую зависит от продолжительности работы всего устройства, т.е. операций слива/налива автоцистерн. Если светодиод мигает без перерыва, его хватает на 650 часов работы. Литиевый элемент саморазряжается незначительно, и в целом его хватает на 10 лет. В процессе использования устройства заземления УЗА-3В нужно периодически зачищать контакты устройства от загрязнений и продуктов окисления. Если же при работе погас светодиод, разрешается еще незначительное время использовать устройство для заземления без видимой индикации (до замены элемента питания). Но в этом случае нужно удостовериться, что сопротивление между любым из контактов заземляющего проводника и корпусом индикатора УЗА-3В не больше 10 Ом. Перед заменой элемента питания нужно обязательно удостовериться, что погасание лампы индикации не было вызвано окислением, загрязнением контактов элемента питания или нарушением целостности провода в заземляющем проводнике.

Условия эксплуатации:

Устройство УЗА-3В разрешается хранить при температуре от -50 до +50С, но обязательным условием является герметичное состояние.

В разобранном виде рекомендуется хранение при температурном диапазоне от +15 до +50С, при этом относительная влажность должна не превышать 80%.

УЗА-3В можно транспортировать различными способами, но только в условиях полной защиты от механического воздействия и поражений.

Технические характеристики УЗА-3В:

Параметр	Значение
Температура окружающей среды, °С	— 50 … + 60
Материал частей индикатора	Сталь с антикоррозионным покрытием
Напряжение питания	3 В (литиевый элемент CR123)
Период замены элемента питания	2 года (при ежедневной работе 1 час)
Степень защиты от воды и пыли	IP66
Вид и степень взрывозащиты	1ExibsIICT6X
Срок службы	15 лет

Габаритные размеры:

По всем интересующим вопросам обращайтесь по телефонам, указанным на сайте, или на электронную почту.

skyprom.ru

УЗА-3В: сигнализатор заземления стационарных емкостей и автоцистерн с независимым питанием

Рис.1. Комплект устройства УЗА-3В (индикатор и заземляющий проводник УЗА-С6)

Назначение

Рис.2. Индикатор УЗА-3В. Габаритный чертеж

УЗА-3В — устройство заземляющее, для автоцистерн или стационарных пунктов слива/налива, отводит заряд статического электричества при погрузке/загрузке емкости топливом или ЛВЖ. Прибор осуществляет отслеживание работы цепи заземления автоцистерны, ориентируя оператора налива/слива путем подачи светового сигнала и может останавливать исполнительный механизм налива, отключая насос при отсутствии цепи заземления.

Рис.3. Установка устройства УЗА-3В

Схема работы и устройство

Как устроено УЗА-3В

Устройство состоит из корпуса, светодиода, платы управления, кабеля заземления с зажимами типа «прищепка» (рис. 1). В корпусе размещается светодиод и плата управления, загерметизированные эпоксидным наполнителем. Питание устройства осуществляется литиевой аккумуляторной батареей типа CR123. Защитная колба светодиода обеспечивает широкий угол обзора для светового сигнала — 180°. К корпусу цистерны устройство крепится шпилькой (рис. 2). Корпус устройства и шпилька разделены изолирующей шайбой.

Проводник заземления состоит из двужильного провода и двух зажимов типа «крокодил». При длине 6, 12 или 15 м проводник выполняется из спирального кабеля, при длине 20…50 м – комплектуется силиконовым кабелем с длиной кратной 5.
Принцип работы

Технические параметры

Зажимы кабеля присоединяется к корпусу заземления емкости и дисковому контакту сигнализатора (рис. 3Б). В процессе работы контроллер вычисляет переходные сопротивления на концах заземляющего проводника и сопротивления его проводов. Если суммарное сопротивление преодолевает порог в 100 Ом, то включается светодиод индикатора (мигающий режим), оповещающий, что можно выполнять операции слива-налива.

Основные характеристики УЗА-3В указаны в таблице: Технические параметры.

Обозначение

Устройство обозначается: УЗА‑3В‑А, где:
А – указание типа и длины заземляющего проводника: без обозначения – со спиральным проводником длиной 6 м; С12 – со спиральным проводником длиной 12 м; С15 – со спиральным проводником длиной 15 м; Lхх – с силиконовым кабелем длиной хх в диапазоне от 20 до 50 м, кратной 5 м.
