Трансформаторы – статические электромагнитные аппараты, с помощью которых возможно преобразовать переменный ток из одного класса напряжения в другой, при этом с неизменной частотой.

В энергосистемах трансформатор, который преобразовывает электроэнергию трехфазного напряжения, называют трехфазным силовым. Для передачи электроэнергии от генераторов электростанций к линиям электропередач (ЛЭП) применяют повышающие трансформаторы (они увеличивают класс напряжения), от ЛЭП к распределительным подстанциям и далее к потребителям – понижающие (они уменьшают класс напряжения).

Конструктивная особенность

Трехфазный трансформатор имеет основу – магнитный сердечник, собранный из трёх ферромагнитных стержней. На стержнях располагаются первичная обмотка высокого напряжения и вторичная обмотка низкого напряжения. Для соединения фаз первичных обмоток применяют схемы «треугольник» либо «звезда». Аналогичным способом соединения выполняются и вторичные обмотки.

На первичную обмотку подаётся электроэнергия из питающей сети, а на вторичную подключается нагрузка. Электроэнергия передаётся за счет электромагнитной индукции. Главная функция магнитопровода – обеспечить между обмотками магнитную связь. Магнитопровод изготавливают из тонких стальных пластин (так называемая, электротехническая листовая сталь). Чтобы сократить потери, стальные листы между собой изолируют, используя оксидную пленку или специальный лак.

Обмотки с магнитопроводом погружаются в бак, в котором находится трансформаторное масло. Оно одновременно выполняет функцию изоляции и охлаждающей среды. Такие трансформаторы называются масляными. Трехфазный трансформатор, у которого в качестве охлаждения и изоляции используется воздух, называют сухим. Недостаток масляных трансформаторов заключается в повышенной пожароопасности.

Принцип работы

Электромагнитная индукция является базовым явлением в работе трансформатора.

Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.

Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.

Принцип работы трехфазного трансформатора

Принцип действия трехфазного трансформатора

Трансформаторы – статические электромагнитные аппараты, с помощью которых возможно преобразовать переменный ток из одного класса напряжения в другой, при этом с неизменной частотой.

В энергосистемах трансформатор, который преобразовывает электроэнергию трехфазного напряжения, называют трехфазным силовым.

Для передачи электроэнергии от генераторов электростанций к линиям электропередач (ЛЭП) применяют повышающие трансформаторы (они увеличивают класс напряжения), от ЛЭП к распределительным подстанциям и далее к потребителям – понижающие (они уменьшают класс напряжения).

Конструктивная особенность

Трехфазный трансформатор имеет основу – магнитный сердечник, собранный из трёх ферромагнитных стержней.

На стержнях располагаются первичная обмотка высокого напряжения и вторичная обмотка низкого напряжения. Для соединения фаз первичных обмоток применяют схемы «треугольник» либо «звезда». Аналогичным способом соединения выполняются и вторичные обмотки.

На первичную обмотку подаётся электроэнергия из питающей сети, а на вторичную подключается нагрузка.

Электроэнергия передаётся за счет электромагнитной индукции.

Главная функция магнитопровода – обеспечить между обмотками магнитную связь. Магнитопровод изготавливают из тонких стальных пластин (электротехническая листовая сталь). Чтобы сократить потери, стальные листы между собой изолируют, используя оксидную пленку или специальный лак.

Трансформатор силовой трехфазный с литой изоляцией ТСЛ (ТСГЛ) и ТСЗЛ (ТСЗГЛ)

Трансформатор силовой трехфазный ТС и ТСЗ

Трансформатор-стабилизатор высоковольтный дискретный ВДТ-СН

Обмотки с магнитопроводом погружаются в бак, в котором находится трансформаторное масло. Оно одновременно выполняет функцию изоляции и охлаждающей среды. Такие трансформаторы называются масляными. Трехфазный трансформатор, у которого в качестве охлаждения и изоляции используется воздух, называют сухим. Недостаток масляных трансформаторов заключается в повышенной пожароопасности.

Принцип работы

Электромагнитная индукция является базовым явлением в работе трансформатора.

Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.

Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.

Трехфазный трансформатор: строение, виды, принцип работы

Преобразование трёхфазной системы напряжения можно реализовать с помощью трёх однофазных трансформаторов. Но при этом будет использован аппарат значительного веса и внушительных размеров. Трехфазный трансформатор лишён этих недостатков, так как его обмотки располагаются на стержнях общего магнитопровода. Поэтому в сетях мощностью до 60 тыс. кВА его применение является оптимальным вариантом.

Назначение трёхфазного трансформатора

Главной функцией трансформаторов является передача электроэнергии на большие дистанции. Электрическая энергия переменного тока вырабатывается на электростанциях. При передаче электроэнергии появляются потери на нагревание проводов. Их можно уменьшить, снизив силу тока. Для этого необходимо увеличить напряжение таким образом, чтобы его значение находилось в диапазоне от 6 до 500 кВ.

Кратность увеличения зависит от значения передаваемой мощности и расстояния до конечного пункта.

Мощность, которая при этом передаётся, зависит от двух параметров: напряжения и силы тока.

Главной характеристикой, влияющей на изменение потерь проводов, связанных с нагревом, является значение силы тока. Для того, чтобы снизить потери на нагревание, необходимо уменьшить силу тока. Уменьшая ток, величину напряжения соответственно нужно увеличивать. Тогда значение мощности, которая передаётся, останется неизменным.

После того, как напряжение будет доставлено потребителям, его следует снизить до необходимой величины.

Соответственно, основной задачей трёхфазных трансформаторов является повышение напряжения перед передачей электроэнергии и понижение после неё.

Определение и виды прибора

Трехфазный трансформатор — это статический аппарат с тремя парами обмоток. Прибор предназначен для преобразования напряжения при передаче мощности на значительные дистанции.

Классификация по количеству фаз:

• однофазные;
• трехфазные.

Однофазные трансформаторы имеют небольшую мощность. Основными областями их применения являются быт и проведение работ специального назначения (сварка, измерения, испытания).

Диапазон мощности трёхфазных трансформаторов варьируется в больших пределах. Поэтому и область их применения весьма разнообразна:

• для питания токоприёмников специального назначения;
• для присоединения измерительных приборов;
• для изменения значения напряжения при испытаниях;
• для увеличения или уменьшения напряжения при подключении освещения или силовой нагрузки.

Принцип действия

Основой трёхфазного трансформатора являются магнитопровод и обмотки. В каждой фазе присутствует своя повышающая и понижающая обмотка. Так как фаз три, соответственно обмоток шесть. Между собой они не соединены.

Принцип работы трёхфазного трансформатора, как и однофазного, базируется на законе электромагнитной индукции.

При подключении к сети первичной обмотки в ней начинает протекать переменный ток. Из-за него в сердечнике магнитопровода из стали появляется основной магнитный поток, который охватывает обмотки в каждой фазе. В каждом витке появляется одинаковая по значению и величине электродвижущая сила.

Если количество витков вторичной обмотки меньше, нежели число витков первичной, то на выходе окажется напряжение меньшего значения, чем на входе и наоборот.

Тот факт, что значение электродвижущей силы зависит лишь от количества витков определённой обмотки, подтверждают формулы:

E 1 = 4, 44f 1 Ф W 1

E 1, Е 2 — значение электродвижущей силы в первичной и вторичной обмотках соответственно, В;

f 1 — частота тока в сети, Гц;

Ф — максимальное значение основного магнитного потока, Вб;

W 1, W 2 — количество витков в первичной и вторичной обмотках соответственно.

Строение трансформатора

Основными частями преобразователя напряжения являются:

• магнитопровод;
• обмотки высокого и низкого напряжения;
• бак;
• вводы и выводы.

К дополнительной аппаратуре относятся:

• расширительный бак;
• выхлопная труба;
• пробивной предохранитель;
• приборы для контроля и сигнализации.

Магнитопровод необходим для крепления всех частей аппарата. Он является своеобразным скелетом преобразователя напряжения. Второй его задачей является создание направление движения для основного магнитного потока. В зависимости от особенностей крепления обмоток к сердечнику, магнитопровод трансформатора может быть

• бронестержневой;
• броневой;
• стержневой.

Для изготовления обмоток трансформаторов небольшой мощности используют провод из меди, имеющий прямоугольное или круглое сечение.

Трансформаторное масло является очень важным элементом в аппарате. В маломощных трансформаторах (сухих) его не применяют. При средней и высокой мощности его использование обязательно.

У трансформаторного масла две задачи:

• охлаждение обмоток, нагревающихся вследствие протекания по ним тока;
• повышение изоляции.

Схемы и группы соединения обмоток

В трёхфазных трансформаторах необходимо соединять между собой первичные обмотки по фазам и вторичные.

Существует три схемы соединения:

• звезда;
• треугольник;
• зигзаг.

При соединении обмоток звездой напряжение линейное — между началами фаз — будет в 1,73 раза больше, чем фазное (между началом и концом фазы). При соединении обмоток трансформатора треугольником фазное и линейное напряжения будут одинаковы.

Соединять обмотки звездой более выгодно при высоких напряжениях, а треугольником — при значительных токах. Соединение обмоток зигзагом даёт возможность сгладить асимметрию намагничивающих токов. Но недостатком такого способа соединения является повышенная трата обмоточного материала.

Сфера использования

Такие трансформаторы в основном используются в промышленности. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

На схемах трехфазные трансформаторы обозначаются вот так:

Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.

Немного из истории

Изобретение трансформаторов начиналось ещё в 1876 году великим русским учёным П.Н. Яблоковым. Его изделие не имело замкнутого сердечника, он появился позже – в 1884 году. И с появлением прибора учёные активно стали интересоваться переменным током.

Например, уже в 1889 году М.О. Доливо-Добровольским (русским электротехником) была предложена трёхфазная система переменного тока. Им был построен первый трёхфазный асинхронный двигатель и трансформатор. Через два года была представлена презентация трёхфазной высоковольтной линии протяженностью 175 км, где успешно повышалась и понижалась электроэнергия.

Чуть позже появились масляные агрегаты, так как масло не только оказалось хорошим изолятором, но и прекрасной охлаждающей средой.

Источники:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Как устроен трехфазный трансформатор | Русэлт

Трансформатор представляет собой магнитное устройство, заряженное статическим электричеством. Он нужен для преобразования напряжений электрического тока. При этом его частота остаётся неизменной. Существует несколько видов подобных устройств. Один из них-это трёхфазный трансформатор.

Особенности в конструкции устройства

Трансформаторы состоят из следующих частей:

• Обмотка в каркасе.
• Магнитопровод.
• Изоляция.
• Охлаждающая система.
• Элементы для установки и защиты аппарата.
• Приспособления, обеспечивающие доступ к выводам обмотки.

Около стержня трансформатора располагаются обмотки низшего напряжения, на которых размещаются провода с высоким напряжением. Их фазы снабжаются пометками, которые предотвращают неправильное соединение.

Фазы и обмотки аппарата

Среди электромагнитных устройств данного типа выделяется трёхфазный трансформатор. Он имеет магнитную и гальваническую связи фаз. Наличие схемы первого типа обусловлено соединением магнитопроводов в одну систему. При этом потоки магнитного воздействия расположены относительно друг друга под углом 120 °. Стержень в данной системе не нужен, так как при объединении центров трёх фаз сумма электромагнитных русел равняется нулю вне зависимости от времени. Благодаря этому схема с шестью стержнями преобразуется в трёхстержневую.

В соединении обмоток устройства можно использовать схемы трёх типов:

• Соединение в виде звезды может осуществляться с выводом от общих точек или же без него. Здесь каждую обмотку соединяют с нейтральной точкой.
• По треугольной схеме фазы соединяются последовательно.
• Зигзаг-это схема, которая чаще всего применяется во время отвода от общей точки. В ней соединяются три обмотки, расположенные на разных стержнях магнитопроводов.

Применение трёхфазного трансформатора является более экономичным, чем использование соединённых однофазных конструкций. Наш сайт предлагает приобрести надёжную аппаратуру, качество которой подтверждено сертификатами. Благодаря этому покупатель может быть уверенным в безопасности и долговечности приобретаемого товара.

Трехфазные трансформаторы: устройство, принцип действия.

Л Е К Ц И Я 10 в



8.4. Трехфазные трансформаторы: устройство, принцип действия, основные параметры и схемы соединения обмоток.

8.5. Сварочные трансформаторы: общие сведения.



Трехфазные трансформаторы: устройство, принцип действия.



Впервые трехфазный трансформатор был предложен в 1889 г. М.О. Доливо-Добровольским. В настоящее время такие трансформаторы широко используются в трехфазных системах для преобразования напряжения. При большой мощности (порядка 10 кВА) для этой цели используют три одинаковых однофазных трансформатора. При небольшой мощности трехфазные трансформаторы имеют общий сердечник, на котором располагаются обмотки всех трех фаз, по две обмотки (первичная и вторичная) на каждом стержне. Такие трансформаторы меньше по габаритам и стоимости, чем три однофазных.

Векторы магнитных потоков в стержнях образуют симметричную звезду, их сумма равна нулю. Фазные

напряжения и ЭДС первичной стороны сдвинуты друг относительно друга по фазе на 120 . Электромагнитные процессы, протекающие в каждой фазе, аналогичны процессам, протекающим в однофазном трансформаторе.





Первичные и вторичные обмотки по аналогии с фазными обмотками трехфазного генератора могут соединяться в звезду или треугольник. При этом векторы линейных напряжений первичной и вторичной сторон могут и не совпадать по фазе. Для указания этого несоответствия вводится так называемый номер группы соединения трехфазного трансформатора.



Группы соединения обмоток трансформатора.



В трехфазных трансформаторах начала обмоток высшего напряжения обозначаются А, В, С, а концы X, Y, Z. Начала обмоток низшего напряжения — a, b, c, а концы — x, y, z. Если на одном стержне магнитопровода намотать правовинтовую и левовинтовую обмотки, а начала и концы принимать у них одинаково, то ЭДС катушек будут сдвинуты на 180 . Чтобы соединить катушки с правой и левой намотками параллельно, надо соединить начало одной обмотки с концом другой, т.е. a₁ и x₂ , a₂ и x₁. При условии равенства витков, когда

, токи в катушках будут равны нулю. Если соединить начала и концы обмоток, то в этом случае в обмотках будет протекать ток, определяемый ЭДС, равной , и суммой сопротивлений обмоток. Чтобы не было ошибок при эксплуатации трансформаторов, введено понятие сдвига фаз между напряжениями первичной и вторичной обмоток.

Принято сдвиг фаз между линейными напряжениями обмоток характеризовать положением стрелок на циферблате часов. Электродвижущую силу обмотки высшего напряжения совмещают с минутной стрелкой и устанавливают на цифре 12. Часовая (малая) стрелка совмещается с напряжением обмотки низшего напряжения. Для однофазных трансформаторов возможны две группы соединений: нулевая и шестая.





В трехфазных трансформаторах возможны большие комбинации обмоток, и поэтому рассматриваются схемы соединений обмоток. Наибольшее применение имеют схемы соединения в звезду и треугольник.

В трехфазной системе схемы соединений Y и образуют 12 групп соединений со сдвигом фаз линейных напряжений на 30⁰ , что соответствует

12 цифрам циферблата часов.



В нашей стране стандартизованы две группы соединений Y / Y — 0 и Y / — 11 со сдвигом фаз 0⁰ и 330⁰ , что вполне достаточно для нужд эксплуатации. Из группы 0 переменой начал и концов обмоток легко получить 6





группу, а из 11 — пятую. Остальные группы получаются аналогично.

Читайте также:

Рекомендуемые страницы:

Поиск по сайту

Принцип действия и устройство трехфазных трансформаторов

Трехфазный ток можно трансформировать 3-мя совсем отдельными однофазными трансформаторами. В данном случае обмотки всех 3-х фаз магнитно не связаны вместе: любая фаза имеет свою магнитную цепь. Но тот же трехфазный ток можно трансформировать и одним трехфазным трансформатором, у которого обмотки всех 3-х фаз магнитно связаны меж собою, потому что имеют общую магнитную цепь.

Чтоб уяснить для себя принцип действия и устройства трехфазного трансформатора, представим для себя три однофазных трансформатора, приставленных один к другому так, что три стержня их образуют один общий центральный стержень (рис. 1). На каждом из других 3-х стержней наложены первичные и вторичные обмотки (на рис. 1 вторичные обмотки не изображены).

Представим, что первичные катушки всех стержней трансформатора совсем схожи и намотаны в одном направлении (на рис. 1 первичные катушки намотаны по часовой стрелке, если смотреть на их сверху). Соединим все верхние концы катушек в нейтраль О, а нижние концы катушек подведем к трем зажимам трехфазной сети.

Рисунок 1.

Токи в катушках трансформатора создадут переменные во времени магнитные потоки, которые будут замыкаться каждый в собственной магнитной цепи. В центральном составном стержне магнитные потоки сложатся и в сумме дадут ноль, ибо эти потоки создаются симметричными трехфазными токами, относительно которых мы знаем, что сумма моментальных значений их равна нулю в хоть какой момент времени.

К примеру, если б в катушке АХ ток I, был больший и проходил в обозначенном на рис. 1 направлении, то магнитный поток был бы равен большему собственному значению Ф и был ориентирован в центральном составном стержне сверху вниз. В 2-ух других катушках BY и CZ токи I2 и I3 в тот же момент времени равны половине большего тока и имеют оборотное направление по отношению к току в катушке АХ (таково свойство трехфазных токов). По этой причине в стержнях катушек BY и CZ магнитные потоки будут равны половине большего потока и в центральном составном стержне будут иметь оборотное направление по отношению к сгустку катушки АХ. Сумма потоков в рассматриваемый момент равна нулю. То же самое имеет место и для любого другого момента.

Отсутствие потока в центральном стержне не значит отсутствия потоков в других стержнях. Если б мы убрали центральный стержень, а верхние и нижние ярма соединили в общие ярма (см. рис. 2), то поток катушки АХ отыскал бы для себя путь через сердечники катушек BY и CZ, при этом магнитодвижущие силы этих катушек сложились бы с магнитодвижущей силой катушки АХ. В таком случае мы получили бы трехфазный трансформатор с общей магнитною цепью всех 3-х фаз.

Рисунок 2.

Потому что токи в катушках сдвинуты по фазе на 1/3 периода, то и создаваемые ими магнитные потоки также сдвинуты во времени на 1/3 периода, т. е. самые большие значения магнитных потоков в стержнях катушек следуют последовательно через 1/3 периода.

Следствием сдвига по фазе магнитных потоков в сердечниках на 1/3 периода является таковой же сдвиг по фазе и электродвижущих сил, индуктируемых как в первичных, так и во вторичных катушках, наложенных на стержнях. Электродвижущие силы первичных катушек практически уравновешивают приложенное трехфазное напряжение. Электродвижущие силы вторичных катушек при правильном соединении концов катушек дают трехфазное вторичное напряжение, которое подается во вторичную цепь.

В отношении конструкции магнитной цепи трехфазные трансформаторы, как и однофазные, делятся на стержневые рис. 2. и броневые.

Стержневые трехфазные трансформаторы разделяются на:

а) трансформаторы с симметричной магнитной цепью

б) трансформаторы с несимметричной магнитной цепью.

На рис. 3 схематически изображен стержневой трансформатор с симметричной магнитной цепью, а на рис. 4 изображен стержневой трансформатор с несимметричной магнитной цепью. Как видно из из 3-х стальных стержней 1, 2 и 3, схваченных сверху и снизу стальными накладками-ярмами. На каждом стержне находятся первичная I и вторичная II катушки одной фазы трансформатора.

 Рисунок 3.

У первого трансформатора стержни размещены по верхушкам углов равностороннего треугольника; у второго трансформатора стержни размещены в одной плоскости.

Размещение стержней по верхушкам углов равностороннего треугольника дает равные магнитные сопротивления для магнитных потоков всех 3-х фаз, потому что пути прохождения этих потоков схожи. По правде, магнитные потоки 3-х фаз проходят каждый в отдельности через один вертикальный стержень стопроцентно и через два других стержня но половине.

На рис. 3 пунктиром изображены пути замыкания магнитного потока фазы стержня 2. Просто созидать, что для потоков фаз стержней 1 и 3 пути замыкания их магнитных потоков совсем схожи. Это означает, что у рассматриваемого трансформатора магнитные сопротивления для потоков равны меж собою.

Размещение стержней в одной плоскости приводит к тому, что магнитное сопротивление для потока средней фазы (на рис. 4 для фазы стержня 2) меньше, ежели для потоков последних фаз (на рис. 4 — для фаз стержней 1 и 3).

Рисунок 4.

Магнитные потоки последних фаз проходят по немного более длинным путям, чем поток средней фазы. Не считая того, поток последних фаз, выйдя из собственных стержней, проходит в одной половине ярма стопроцентно, и исключительно в другой половине (после ответвления в средний стержень) проходит его половина. Поток же средней фазы по выходе из вертикального стержня тотчас же разветвляется на две половины, и поэтому в обеих частях ярма проходит только половина потока средней фазы.

Таким образом потоки последних фаз насыщают ярмо в основном, чем поток средней фазы, а поэтому магнитное сопротивление для потоков последних фаз больше, чем для потока средней фазы.

Следствием неравенства магнитных сопротивлений для потоков различных фаз трехфазного трансформатора является неравенство токов холостой работы в отдельных фазах при одном и том же фазном напряжении.

Но при маленький насыщенности железа ярма и неплохой сборке железа стержней это неравенство токов непринципиально. Потому что конструкция трансформаторов с несимметричной магнитной цепью существенно проще, чем трансформатора с симметричной магнитной цепью, то 1-ые трансформаторы и отыскали для себя преимущественное применение. Трансформаторы с симметричною магнитною цепью встречаются редко.

Рассматривая рис. 3 и 4 и предполагая, что во всех 3-х фазах проходят токи, просто наблюдать, что все фазы магнитно связаны вместе. Это означает, что магнитодвижущие силы отдельных фаз оказывают влияние друг на друга, чего мы не имеем, когда трехфазный ток трансформируется 3-мя однофазными трансформаторами.

Вторую группу трехфазных трансформаторов составляют броневые трансформаторы. Броневой трансформатор можно рассматривать вроде бы состоящим из 3-х однофазных броневых трансформаторов, приставленных один к другому своими ярмами.

На рис. 5 схематически изображен броневой трехфазный трансформатор с вертикально размещенным внутренним стержнем. Просто созидать из рисунка, что плоскостями АВ и CD он может быть разбит на три однофазных броневых трансформатора, магнитные потоки которых могут замыкаться каждый по собственной магнитной цепи. Пути прохождения магнитных потоков на рис. 5 указаны пунктирными линиями.

Рисунок 5.

Как видно из рисунка, в средних вертикальных стержнях а, на которых наложены первичная I и вторичная II обмотки одной фазы, проходит полный поток, тогда как в ярмах b-b и боковых стенах проходит по половине потока. При одной и той же индукции сечения ярма и боковых стен должны быть в два раза меньше сечения среднего стержня а.

Что касается магнитного потока в промежуточных частях с-с, то его величина, как мы увидим дальше, находится в зависимости от метода включения средней фазы.

Основным преимуществом броневых трансформаторов перед стержневыми трансформаторами являются короткие пути замыкания магнитных потоков, а как следует, маленькие токи холостой работы.

К недостаткам броневых трансформаторов можно отнести, во-1-х, малую доступность обмоток для ремонта, в виду того, что они окружены железом, и, во-2-х, худшие условия остывания обмотки — по той же причине.

У стержневых трансформаторов обмотки практически полностью открыты и поэтому более доступны для осмотра и ремонта, также и для охлаждающей среды.

Автотрансформаторы устройство, назначение и принцип действия

Автотрансформатор – это устройство, в котором вторичная обмотка является составной частью первичных витков.

Отличить автотрансформатор на схеме от изображения обычного трансформатора очень легко.
Признаком является наличие единственной обмотки связанной с одним сердечником, обозначенным жирной линией на схемах.
По одну или по обе стороны этой лини схематически изображены обмотки, но в автотрансформаторе все они соединены друг с другом.
Если на схеме витки изображены автономно, то речь идёт об обычном трансформаторе.

схема обмоток автотрансформатора схема простого трансформатора

Назначение принцип действия автотрансформатора

В некоторых случаях бывает необходимо изменять напряжение в небольших пределах. Это проще всего сделать не двухобмоточными трансформаторами, а однообмоточными, называемыми автотрансформаторами.

Если коэфициент трансформации мало отличается от единицы, то разница между величиной токов в первичной и во вторичной обмотках будет невелика.

Что же произойдет, если объединить обе обмотки?

Получится схема автотрансформатора (рис. 1).

Автотрансформаторы относят к трансформаторам специального назначения. Автотрансформаторы отличаются от трансформаторов тем, что у них обмотка низшего напряжения является частью обмотки высшего напряжения, т. е. цепи этих обмоток имеют не только магнитную, но и гальваническую связь.

В зависимости от включения обмоток автотрансформатора можно получить повышение или понижение напряжения.

Рис. 1 Схемы однофазных автотрансформаторов: а — понижающего, б — повышающего.

Если присоединить источник переменного напряжения к точкам А и Х, то в сердечнике возникнет переменный магнитный поток. В каждом из витков обмотки будет индуктироваться ЭДС одной и той же величины. Очевидно, между точками а и Х возникнет ЭДС, равная ЭДС одного витка, умноженной на число витков, заключенных между точками а и Х.

Если присоединить к обмотке в точках a и Х какую-нибудь нагрузку, то вторичный ток I2 будет проходить по части обмотки и именно между точками a и Х. Но так как по этим же виткам проходит и первичный ток I1, то оба тока геометрически сложатся, и по участку aХ будет протекать очень небольшой по величине ток, определяемый разностью этих токов.

Это позволяет часть обмотки сделать из провода малого сечения, чтобы сэкономить медь. Если принять во внимание, что этот участок составляет большую часть всех витков, то и экономия меди получается весьма ощутимой.

Таким образом, автотрансформаторы целесообразно использовать для незначительного понижения или повышения напряжения, когда в части обмотки, являющейся общей для обеих цепей автотрансформатора, устанавливается уменьшенный ток что позволяет выполнить ее более тонким проводом и сэкономить цветной металл. Одновременно с этим уменьшается расход стали на изготовление магнитопровода, сечение которого получается меньше, чем у трансформатора.

В электромагнитных преобразователях энергии — трансформаторах — передача энергии из одной обмотки в другую осуществляется магнитным полем, энергия которого сосредоточена в магнитопроводе. В автотрансформаторах передача энергии осуществляется как магнитным полем, так и за счет электрической связи между первичной и вторичной обмотками.

Основные различия трансформаторов и автотрансформаторов

конструкция автотрансформатора

Автотрансформаторы успешно конкурируют с двухобмоточными трансформаторами, когда их коэффициент трансформации — мало отличается от единицы и но более 1,5 — 2.

При коэффициенте трансформации свыше 3 автотрансформаторы себя не оправдывают.

В конструктивном отношении автотрансформаторы практически не отличаются от трансформаторов. На стержнях магнитопровода располагаются две обмотки.

Выводы берутся от двух обмоток и общей точки.

Большинство деталей автотрансформатора в конструктивном отношении не отличаются от деталей трансформатора.

Типы автотрансформаторов

На сегодняшний день широко используются следующие типы автотрансформаторов:

• первый тип — ВУ-25-Б, предназначен для уравнивания вторичных токов в схемах дифференциальных защит трансформаторов;
• второй тип – АТД, имеет мощность на уровне 25 ват, долго-насыщающийся, так как имеет устаревшую конструкцию и практически не используется;
• третий тип – ЛАТР-1, предназначен для использования при напряжении на уровне 127В;
• четвертый тип – ЛАТР-2, предназначен для использования при напряжении на уровне 220В;
• пятый тип – ДАТР-1, предназначен для использования при небольшой нагрузке;
• шестой тип – РНО, предназначен для использования при высоких нагрузках;
• седьмой тип – РНТ, предназначен для использования при значительных нагрузках;
• восьмой тип – АТЦН, предназначен для использования в телеизмерительных устройствах.

По уровню мощности автотрансформаторы делятся на устройства:

• невысокой мощности, до 1кВ;
• средней мощности, более 1кВ;
• силовые автотрансформаторы

Автотрансформаторы работают в таких режимах, как:

1. трансформаторный;
2. автотрансформаторный;
3. комбинированный.

При нормальном режиме работы автотрансформатор может работать долгое время без перегревов и неисправностей. Для этого нужно соблюдать все требования по условиям эксплуатации и следить за тем, чтобы верхние слои масла не нагревались до температуры свыше 75°С.

Однофазные автотрансформаторы (ЛАТРы)

Автотрансформаторы нашли свое применение и как лабораторные регуляторы, рассчитанные на небольшую мощность. Регулировка в ЛАТРах осуществляется за счет контакта, «скользящего» по виткам обмотки.

ЛАТРы – однофазные автотрансформаторы, которые состоят из кольцевого магнитопровода со слоем медного провода. В системе имеются постоянные отводы, позволяющие держать коэффициент трансформации на одном уровне, а устройствам работать и на понижение, и на повышение.

Регулировка производится плавно от нуля и до 250 В. Номинальная мощность лабораторных автотрансформаторов составляет от 0,5 до 7,5 кВА. В нашем интернет-магазине вы можете выбрать прибор необходимой вам мощности по цене от производителя и с быстрой доставкой.

Трехфазные автотрансформаторы

Наряду с однофазными двухобмоточными автотрансформаторами часто применяются трехфазные двухобмоточные и трехфазные трехобмоточные автотрансформаторы.

В трехфазных автотрансформаторах фазы обычно соединяют звездой с выведенной нейтральной точкой (рис. 3).

При необходимости понижения напряжения электрическую энергию подводят к зажимам А, В, С и отводят от зажимов а, b, с, а при повышении напряжения — наоборот. Их применяют в качестве устройств для снижения напряжения при пуске мощных двигателей, а также для ступенчатого регулирования напряжения на зажимах нагревательных элементов электрических печей.

Рис. 3. Схема трехфазного автотрансформатора с соединением фаз обмотки звездой с выведенной нейтральной точкой

Трехфазные высоковольтные трехобмоточные трансформаторы используются также в высоковольтных электрических сетях.

Трехфазные автотрансформаторы, как правило, на стороне высшего напряжения соединяются в звезду с нулевым проводом. Соединение в звезду обеспечивает снижение напряжения, на которое рассчитывается изоляция автотрансформатора.

Применение автотрансформаторов улучшает КПД энергосистем, обеспечивает снижение стоимости передачи энергии, но приводит к увеличению токов короткого замыкания.

Недостатки автотрансформаторов

Недостатком автотрансформатора является необходимость выполнения изоляции обеих обмоток на большее напряжение, так как обмотки имеют электрическую связь.

Существенный недостаток автотрансформаторов — гальваническая связь между первичной и вторичной цепями, что не позволяет использовать их в качестве силовых в сетях 6 — 10 кВ при понижении напряжения до 0,38 кВ, так как напряжение 380 В подводится к оборудованию, на котором работают люди.

При авариях из-за наличия электрической связи между обмотками в автотрансформаторе высшее напряжение может оказаться приложенным к обмотке низшего. При этом все части эксплуатируемой установки окажутся соединенными с высоковольтной частью, что не допускается по условиям безопасности обслуживания и из-за возможности пробоя изоляции токопроводящих частей присоединенного электрооборудования.

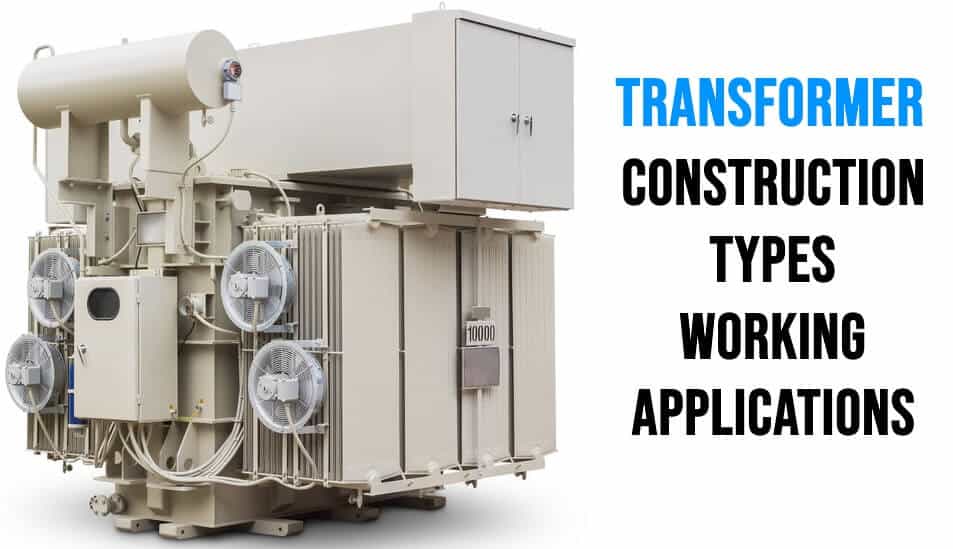

Что такое трансформатор? Конструкция, работа, типы и применение.

Что такое трансформатор? Его части, эксплуатация, типы, ограничения и применение

Что такое трансформатор?

• Как следует из названия, трансформатор передает электроэнергию из одной электрической цепи в другую электрическую цепь. Это не меняет значение силы.
• Трансформатор не изменяет частоту цепи во время работы.
• Трансформатор работает на электрическом я.е. взаимная индукция.
• Трансформатор работает, когда обе цепи вступают в силу взаимной индукции.
• Трансформатор не может повышать или понижать уровень постоянного напряжения или постоянного тока.
• Трансформатор только повышает или понижает уровень переменного или переменного тока.
• Трансформатор не меняет значение магнитного потока.
• Трансформатор не будет работать при постоянном напряжении.

Без трансформаторов электрической энергии, генерируемой на электростанциях, вероятно, будет недостаточно для питания города.Только представьте, что нет трансформаторов. Как вы думаете, сколько электростанций нужно настроить, чтобы обеспечить город энергией? Нелегко настроить электростанцию. Это дорого.

Для обеспечения достаточной мощности необходимо установить множество электростанций. Трансформаторы помогают, усиливая выход трансформатора (повышая или понижая уровень напряжения или тока).

Когда число витков вторичной катушки больше числа витков первичной катушки, такой трансформатор называется повышающим трансформатором.

Аналогично, когда число витков катушки первичной катушки больше, чем у вторичного трансформатора, такой трансформатор известен как понижающий трансформатор.

Конструкция трансформатора (детали трансформатора)

Детали трансформатора

1	Клапан масляного фильтра	17	Клапан слива масла
2	Консерватор	18	Подъемный патрон
3	Реле Бухгольца	19	Стопор
4	Клапан масляного фильтра	20	Фундаментный болт
5	Вентиляционное отверстие	21	Клемма заземления
6	Высоковольтная втулка	22	Опорная база
7	Низковольтная втулка	23	Катушка
8	Подвеска	24	Прижимная пластина катушки
9	BCT Termin al	25	Сердечник
10	Бак	26	Клеммная коробка для защитных устройств
11	Устройство обесточивания ответвления	27	Паспортная табличка
12	Ручка устройства РПН	28	Циферблатный термометр
13	Крепеж для сердечника и катушки	29	Радиатор
14	Подъемный крюк для сердечника и катушки	30	Люк
15	Торцевая рама	31	Подъемный крюк
16	Болт давления катушки	32	Указатель уровня масла циферблатного типа

Принцип работы трансформатора

Трансформатор статическое устройство (и не содержит вращающихся частей, следовательно, нет потерь на трение), которое с преобразовывать электрическую мощность из одной цепи в другую, не меняя ее частоту.Шаг вверх (или шаг вниз) уровня переменного напряжения и тока.

Трансформатор работает по принципу взаимной индукции двух катушек или по закону Фарадея об электромагнитной индукции. Когда ток в первичной катушке изменяется, поток, связанный со вторичной катушкой, также изменяется. Следовательно, ЭДС индуцируется во вторичной катушке из-за законов электромагнитной индукции Фарадея.

Трансформатор основан на двух принципах: во-первых, электрический ток может создавать магнитное поле (электромагнетизм), а во-вторых, что изменяющееся магнитное поле в катушке с проволокой индуцирует напряжение на концах катушки (электромагнитная индукция) ).Изменение тока в первичной катушке изменяет магнитный поток, который развивается. Изменяющийся магнитный поток индуцирует напряжение во вторичной катушке.

Простой трансформатор имеет сердечник из мягкого железа или кремниевой стали и обмотки (железный сердечник). Как сердечник, так и обмотки изолированы друг от друга. Обмотка, подключенная к основному источнику питания, называется первичной, а обмотка, подключенная к цепи нагрузки, называется вторичной.

Обмотка (катушка), подключенная к более высокому напряжению, называется обмоткой высокого напряжения, а обмотка, подключенная к низкому напряжению, называется обмоткой низкого напряжения.В случае повышающего трансформатора первичной обмоткой (обмоткой) является обмотка низкого напряжения, число витков обмотки вторичной обмотки больше, чем у первичной обмотки. Наоборот для понижающего трансформатора.

Как объяснено ранее, ЭДС индуцируется только изменением величины потока.

Когда первичная обмотка подключена к сети переменного тока, через нее течет ток. Поскольку обмотка связана с сердечником, ток, протекающий через обмотку, будет создавать переменный поток в сердечнике.ЭДС индуцируется во вторичной катушке, так как переменный поток связывает две обмотки. Частота наведенной ЭДС такая же, как у потока или подаваемого напряжения.

При этом (изменение потока) энергия передается от первичной обмотки к вторичной обмотке посредством электромагнитной индукции без изменения частоты напряжения, подаваемого на трансформатор. Во время процесса в первичной катушке возникает самоиндуцированная ЭДС, которая противодействует приложенному напряжению.ЭДС самоиндукции называется обратной ЭДС.

Ограничение трансформатора

Чтобы понять основные моменты, мы должны обсудить некоторые основные термины, связанные с работой трансформатора. Итак, давайте вернемся к основному на некоторое время.

Трансформатор — это машина переменного тока, которая повышает или понижает переменное напряжение или ток. Однако трансформатор, являющийся машиной переменного тока, не может повышать или понижать постоянное напряжение или постоянный ток. Это звучит немного странно, хотя. Вы можете подумать: «А разве нет трансформаторов постоянного тока?»

Чтобы ответить на два вопроса, есть ли трансформаторы постоянного тока или нет, и знать, «почему трансформатор не может увеличивать или понижать напряжение постоянного тока», необходимо знать, как электрический ток и магнитное поле взаимодействуют друг с другом в работе трансформатора.

Электромагнетизм

Взаимодействие между магнитным полем и электрическим током называется электромагнетизмом. Токопроводящие проводники создают магнитное поле, когда ток проходит через него. Движение электронов в проводнике приведет к появлению электрического тока (дрейфующих электронов), который возникает в результате ЭДС, установленной на проводнике.

ЭДС, установленная через проводник, может быть в форме той, которая хранится в химической энергии или магнитном поле. Токопроводящий проводник, помещенный в магнитные поля, будет испытывать механическую силу, в то время как проводник, помещенный в магнитное поле, будет дрейфовать электронами, что приведет к электрическому току.

Field Flux

Два магнита разных полюсов будут притягивать друг друга, в то время как магниты одинаковых полюсов будут отталкивать друг друга (так же как и с электрическими зарядами). Каждый магнит окружен силовым полем и представлен воображаемыми линиями, исходящими от северного полюса магнита, идущими в южный полюс того же магнита.

Прочтите важные термины, относящиеся к потоку поля и магнитному полю, с формулами Здесь

«Линии, связывающие северный и южный полюс магнита, представляющего силовое поле, связывающее катушки в трансформаторе, называются магнитным потоком».

Электромагнитная индукция

Электромагнитная индукция — это явление, объясняющее, как ЭДС и ток индуцируются или могут индуцироваться в катушке при взаимодействии катушки и магнитного поля. Это явление «электромагнитная индукция» объясняется законами электромагнитной индукции Фарадея. Направление наведенной ЭДС в катушке объясняется законом Ленца и правилом правой руки Флеминга.

Законы Фарадея об электромагнитной индукции

После того, как Ампер и другие исследовали магнитное влияние тока, Майкл Фарадей попытался сделать обратное.В ходе своей работы он обнаружил, что при изменении магнитного поля, в котором размещалась катушка, в катушке индуцировалась ЭДС.

Это происходило только тогда, когда он перемещал катушку или магнит, который использовал в эксперименте. ЭДС индуцировалась в катушке только при изменении потока поля (если катушка зафиксирована, перемещение магнита в направлении или от катушки вызывает индукцию ЭДС). Таким образом, законы электромагнитной индукции Фарадея состоят в следующем;

Первый закон Фарадея

Первый закон электромагнитной индукции Фарадея гласит, что «ЭДС индуцируется в катушке при изменении потока, связывающего катушку».

Второй закон Фарадея

Второй закон электромагнитной индукции Фарадея гласит, что «величина индуцированной ЭДС в катушке прямо пропорциональна скорости изменения потока, связывающего катушку».

e = N dϕ / dt

Где

• e = индуцированная ЭДС
• N = число витков
• dϕ = изменение потока
• dt = изменение во времени

Похожие сообщения: Есть ли Возможно ли эксплуатировать трансформатор 50 Гц на частоте 5 Гц или 500 Гц?

Закон Ленца

Закон Ленца предусматривает, как можно определить направление наведенной ЭДС в катушке.«Таким образом, в нем говорится, что направление наведенной ЭДС таково, что оно противостоит изменению, вызывающему его.

Другими словами, когда в цепи индуцируется E.M.F, текущая установка всегда противодействует движению или изменению тока, который его вызывает. ИЛИ

Индуцированная ЭДС вызовет ток, протекающий в замкнутой цепи в таком направлении, что его магнитный эффект будет противодействовать изменению, которое его вызвало.

Согласно этому закону (введенному Лансом в 1835 году), направление тока может быть найдено.когда ток через катушку меняет магнитное поле, напряжение создается в результате изменения магнитного поля, направление индуцированного напряжения таково, что оно всегда противодействует изменению тока.

очень простыми словами, закон Ленца, утверждающий, что индуцированный эффект всегда таков, чтобы противостоять причине, вызвавшей его.

Правило правой руки Флеминга

В нем говорится, что «если большой, указательный и средний пальцы удерживаются таким образом, что они взаимно перпендикулярны друг другу (составляет 90 ° углов), затем указательный палец указывает направление поля, большой палец указывает направление движения проводника, а средний палец указывает направление индуцированного тока (от ЭДС).

Почему трансформаторы не могут повышать или понижать постоянное напряжение или ток?

Трансформатор не может повышать или понижать постоянное напряжение. Не рекомендуется подключать источник постоянного тока к трансформатору, потому что, если к катушке (первичной) трансформатора приложено номинальное напряжение постоянного тока, поток, создаваемый в трансформаторе, не изменится по своей величине, а останется тем же и результат ЭДС не будет индуцироваться во вторичной катушке, кроме как в момент включения, поэтому трансформатор может начать курить и гореть, потому что;

В случае питания постоянного тока, Частота равна нулю .Когда вы подаете напряжение на чистую индуктивную цепь, то в соответствии с

X _L = 2 π f L

Где:

• X _L = Индуктивная реактивность
• L = Индуктивность
• f = частота

, если мы введем частоту = 0, то общий X _L (индуктивное сопротивление) также будет равен нулю.

Теперь перейдем к току, I = V / R (а в случае индуктивной цепи, I = V / X _L )….Основной закон Ома

Если мы установим индуктивное сопротивление равным 0, то ток будет бесконечным (короткое замыкание)…

Итак, если мы подадим постоянное напряжение на чисто индуктивную цепь, цепь может начать дымиться и гореть.

Таким образом, трансформаторы не способны повышать или понижать постоянное напряжение. Также в таких случаях не будет самоиндуцированной ЭДС в первичной катушке, которая возможна только с изменяющейся магнитной связью, чтобы противостоять приложенному напряжению. Сопротивление первичной катушки является низким, и, как таковой, сильный ток, протекающий через него, приведет к выгоранию первичной катушки из-за чрезмерного нагрева, создаваемого током.

Читайте также: При каких условиях источник питания постоянного тока безопасно подключается к первичной обмотке трансформатора?

Типы трансформаторов

Существуют различные типы трансформаторов в зависимости от их использования, конструкции и конструкции.

Типы трансформаторов на основе своих фаз

1. Однофазный трансформатор
2. Трехфазные трансформаторы

Типы трансформаторов на основе своей базовой конструкции

• Тип сердечника трансформатора
• Тип оболочки 9 Трансформатор
• Тип корпуса 9 Трансформатор
• Тип корпуса 9 Трансформатор
• Тип оболочки 9 Трансформатор
• Тип оболочки 9 Трансформатор
• Тип оболочки 9 Трансформатор
• Трансформатор

Типы трансформаторов на основе его сердечника

• Воздушный сердечник Трансформатор
• Трансформатор с ферромагнитным / железным сердечником

Типы трансформаторов на основе Преобразователь Большой000000

Распределительный трансформатор
• Малый силовой трансформатор
• Знаковый осветительный трансформатор
• Управляющий и сигнальный трансформатор
• Газоразрядная лампа Трансформатор
• Звонящий трансформатор
• Инструментальный трансформатор
• Трансформатор постоянного тока
• Серия Трансформатор для уличного освещения

Похожие сообщения: Разница между силовыми и распределительными трансформаторами?

Типы трансформаторов на основе изоляции и охлаждения

• Трансформатор с воздушным или сухим воздушным охлаждением
• Сухой тип с воздушным охлаждением
• с масляным погружением, с автоматическим охлаждением (OISC) или ONAN (масло натуральное, воздушное натуральное)
• с масляным погружением, комбинация с самоохлаждением и воздушной струей (ONAN)
• с масляным погружением, с водяным охлаждением (OW)
• с масляным погружением, принудительным масляным охлаждением
• с масляным погружением, сочетание с автоматическим охлаждением и водяным охлаждением (ONAN + OW)
• Принудительное масло с воздушным охлаждением (OFAC)
• Принудительное масло с водяным охлаждением (FOWC)
• Принудительное масло с автоматическим охлаждением (OFAN)

Типы измерительных трансформаторов

Связанные должности: Защита силовых трансформаторов и неисправности

Использование и применение трансформатора

Использование и применение трансформатора уже обсуждались в этом предыдущем посте.

Преимущества 3-фазного трансформатора по сравнению с 1-фазным трансформатором

Ознакомьтесь с преимуществами и недостатками однофазного и трехфазного трансформатора здесь.

Похожие сообщения:

.

Внедрить трехфазный трансформатор с настраиваемыми соединениями обмотки

Соединение обмотки 1 (клеммы ABC)

Соединения обмотки для обмотки 1. Выбор Y , Yn , Yg (по умолчанию), Delta (D1) и Дельта (D3) .

Соединение обмотки 2 (клеммы abc)

Соединения обмотки для обмотки 2. Выбор Y , Yn , Yg (по умолчанию), Delta (D1) и Дельта (D3) .

Тип

Выбрать Три однофазных трансформатора (по умолчанию) для реализовать трехфазный трансформатор с использованием трех моделей однофазных трансформаторов. Ты можешь использовать этот тип сердечника для представления очень больших силовых трансформаторов, найденных в электросетях (сотни мвт).

Выберите Трехчастное ядро ​​(тип сердечника) для реализации трех конечности основной трехфазный трансформатор. В большинстве приложений трехфазные трансформаторы используют трехчастный сердечник (сердечниковый трансформатор).Этот тип ядра дает точные результаты во время асимметричная ошибка как для линейных, так и для нелинейных моделей (включая насыщение). В течение условия асимметричного напряжения, возврат нулевой последовательности трансформатора сердечника снаружи сердечника, через воздушный зазор, конструкционную сталь и резервуар. Таким образом, естественный индуктивность нулевой последовательности L0 (без дельта-обмотки) такого трансформатора с сердечником обычно очень низкий (обычно 0,5 pu 100 pu).Это низкое значение L0 влияет напряжения, токи и дисбалансы потока при линейной и насыщенной работе.

Выберите Пяти конечностей (оболочка) для реализации пяти конечностей основной трехфазный трансформатор. В редких случаях очень большие трансформаторы строятся с ядро с пятью ногами (три фазы ноги и две внешние ноги). Эта базовая конфигурация, также известная в качестве типа оболочки выбирается в основном для уменьшения высоты трансформатора и изготовления транспорт проще.В условиях неуравновешенного напряжения, в отличие от трех конечностей трансформатор, поток нулевой последовательности трансформатора с пятью ветвями остается внутри стального сердечника и возвращается через две внешние конечности. Естественная индуктивность нулевой последовательности (без поэтому дельта) очень высока (L0> 100 п.о.). За исключением небольших текущих дисбалансов из-за асимметрия ядра, поведение трансформатора типа оболочки с пятью частями подобно тому из трехфазный трансформатор с тремя однофазными блоками.

Имитация насыщения

Если выбрано, реализует насыщаемый трехфазный трансформатор. По умолчанию очищено.

Если вы хотите смоделировать трансформатор в векторном режиме Блок Powergui, вы должны очистить этот параметр.

Имитация гистерезиса

Выберите для моделирования характеристики насыщения, включая гистерезис вместо однозначная кривая насыщения. Этот параметр виден только если Simulate Параметр насыщенности выбран.По умолчанию очищено.

Если вы хотите смоделировать трансформатор в векторном режиме Блок Powergui, вы должны очистить этот параметр.

Математический файл гистерезиса

Этот параметр отображается только в случае имитации модели гистерезис параметр выбран.

Укажите файл .mat , содержащий данные для использования в гистерезисе. модель. Когда вы открываете Инструмент гистерезиса дизайна блока Powergui, петля гистерезиса по умолчанию и параметры, сохраненные в гистерезисе .коврик файл отображается. Используйте кнопку Load инструмента дизайна гистерезиса загрузить другой файл .mat . Используйте кнопку Сохранить из инструмент дизайна гистерезиса, чтобы сохранить вашу модель в новом файле .mat .

Укажите начальные потоки

Если выбрано, начальные потоки определяются Начальные потоки параметр на вкладке Параметры . Укажите Параметр начальных потоков виден, только если Simulate Параметр насыщенности выбран.По умолчанию очищено.

Когда параметр Укажите начальные потоки, параметр не выбран при симуляция, Simscape ™ Программное обеспечение Electrical ™ Specialized Power Systems автоматически вычисляет начальные потоки для начать симуляцию в устойчивом состоянии. Вычисленные значения сохраняются в Initial Изменяет параметр и перезаписывает все предыдущие значения.

Измерения

Выберите Напряжения обмотки для измерения напряжения на намоточные клеммы.

Выберите Токов обмотки для измерения протекающего тока через обмотки.

Выберите Флюсы и токи возбуждения (Im + IRm) для измерения связь потока, в вольт-секундах (Vs), и общий ток возбуждения, включая железо потери, смоделированные Rm.

Выберите Потоков и токов намагничивания (Im) для измерения связь магнитного потока, в вольт-секундах (Vs), и ток намагничивания, в амперах (A), не включая потери в железе, смоделированные Rm.

Выберите Все измерения (V, I, Flux) для измерения обмотки напряжения, токи, токи намагничивания и магнитные связи.

По умолчанию Нет .

Поместите блок мультиметра в вашу модель для отображения выбранных измерений во время моделирование. В списке Доступные измерения Блок мультиметра, измерения обозначены меткой, за которой следует блок название.

Если для параметра Winding 1 (клеммы ABC) для параметра установлено значение Y , Yn или Yg , этикетки следующие.

Измерение	Этикетка
обмотки 1 напряжения	Uan_w1: или Uag_w1:
обмотки 1 токи	Ian_w1: или Iag_w1:
Флюсы	Flux_A:
намагничивания токи	Imag_A:
Токи возбуждения	Iexc_A:

То же самое относится к обмотке 2, за исключением того, что 1 заменяется на 2 на этикетках.

Если для параметра Winding 1 (клеммы ABC) для параметра установлено значение Дельта (D1) или Дельта (D3) , этикетки являются следующими.

9000 999 901 9999 988 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 000

Измерение	Метка
Обмотка 1 напряжения	Uab_w1:
токов обмотки 1
Токи возбуждения	Iexc_A:

.

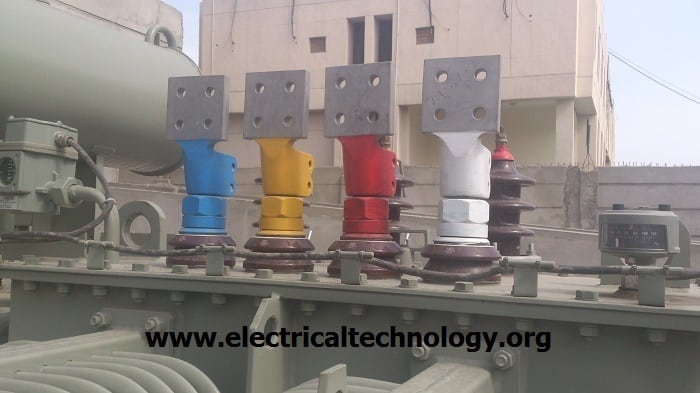

Преимущества и недостатки трехфазного трансформатора

Преимущества и недостатки трехфазного трансформатора по сравнению с однофазным трансформатором.

Преимущества трехфазного трансформатора перед однофазным трансформатором:

• Меньшая стоимость
• Меньше вес
• меньше размер
• Меньше времени требуется для сборки
• Требуется меньше места
• Предоставляет больше мощности
• Выше КПД
• Легче в установке
• Легко транспортируется и устанавливается
• Легко ремонтируется
• Легко монтируется и
• Кроме того, мы можем получить однофазное питание от трехфазного источника, в то время как невозможно получить трехфазное питание от однофазного источника питания ,

Недостатками трехфазного трансформатора перед однофазным трансформатором являются:

• Большая стоимость резервных блоков
• повышенная стоимость и неудобства при ремонте.
• В однофазном трансформаторе (трехфазном трансформаторе) выход из строя одного трансформатора, два других однофазных трансформатора по-прежнему подают питание, хотя это невозможно в случае выхода из строя трехфазного трансформатора.

Также проверьте: Трансформаторные лекции

Авторские права: https: // www.electrictechnology.org/

.

Устройство и принцип действия трансформатора

Назначение и виды трансформаторов.

Трансформатор представляет собой статическое электромагнитное оборудование, во время которого происходит преобразование переменного тока с преобразованием напряжения. Те. это устройство позволяет снизить или увеличить его. Установленные на электростанциях трансформаторы осуществляют передачу электроэнергии на большие расстояния при высоких напряжениях до 1150 кВ. И уже непосредственно в местах потребления происходит снижение напряжения, в пределах 127-660В.При таких значениях обычно работают различные потребители электроэнергии, которые устанавливаются на заводах, фабриках и в жилых домах. Электрические приборы, электросварка и другие элементы в цепи высокого напряжения также требуют использования трансформатора. Они одно- и трехфазные, двух- и многообмоточные.

Существует несколько типов трансформаторов, каждый из которых определяется своими функциями и назначением. Силовой трансформатор преобразует электрическую энергию в сети, которые предназначены для использования и получения этой энергии.Трансформатор тока служит для измерения больших токов в устройствах электрических систем. Трансформатор напряжения преобразует высокое напряжение в низкое напряжение. Автотрансформатор имеет электрическую и электромагнитную связь, благодаря прямому соединению первичной и вторичной обмоток. Импульсный трансформатор преобразует импульсные сигналы. Разделительный трансформатор отличается тем, что первичная и вторичная обмотки электрически не связаны друг с другом. Короче говоря, во всех формах принцип работы трансформатора несколько схож.Еще можно выделить гидротрансформатор, принцип работы которого заключается в передаче крутящего момента на коробку передач от двигателя автомобиля. Это устройство позволяет плавно изменять скорость и крутящий момент.

Устройство и принцип действия трансформатора.

Принцип действия трансформатора — проявление электромагнитной индукции. Это устройство состоит из магнитопровода и двух обмоток, которые расположены на нем. Один снабжается электроэнергией, а потребители подключаются ко второму.Как уже упоминалось выше, эти обмотки называются первичными и вторичными соответственно. Магнитопровод выполнен из электротехнической листовой стали, элементы которой изолированы лаком. Его часть, на которой расположены обмотки, называется сердцевиной. И именно эта конструкция стала более распространенной, поскольку имеет ряд преимуществ — простая изоляция обмоток, простота ремонта, хорошие условия охлаждения. Видимо, принцип работы трансформатора не так уж и сложен.

Существуют также бронированные трансформаторы, конструкция которых значительно уменьшает их габаритные размеры.Чаще всего это однофазные трансформаторы. В таком оборудовании боковые ярмы играют защитную роль при намотке от механических повреждений. Это очень важный фактор, потому что маленькие трансформаторы не имеют корпуса и расположены вместе с остальным оборудованием в общем месте. Трехфазные трансформаторы чаще всего выполняются с тремя стержнями. Армированная стержневая конструкция также используется в трансформаторах большой мощности. Хотя это увеличивает стоимость электроэнергии, но позволяет уменьшить высоту магнитопровода.

Существуют трансформаторы по способу соединения стержней: стыковые и ламинированные. Поперечные стержни и хомуты собираются отдельно и соединяются крепежными деталями. А в ламинированных листах собраны притирки. Слитые трансформаторы получили большее применение, т.к. они имеют гораздо более высокую механическую прочность.

Принцип работы трансформатора также зависит от обмоток, которые являются цилиндрическими, дисковыми и концентрическими. Оборудование большой и средней мощности имеет газовое реле.

р >> ,

By alexxlab

• Разное
