Термоголовки для радиаторов отопления: устройство и особенности установки

Решая создать в доме систему автономного отопления, владелец рассчитывает, чтобы она была достаточно надежной, демонстрировала высокую эффективность в работе и требовала минимум затрат в обслуживании. Несмотря на то что эта задача имеет множество вариантов решения, все же чаще всего собственники выбирают такой метод, как установка радиаторов отопления с терморегуляторами. Особенностью их является то, что эти устройства способны поддерживать в помещении тепловой режим на требуемом уровне.

Естественно, у этих приспособлений имеются и альтернативы, коими являются запорно-регулирующая арматура и шаровые краны, а также конусные вентили. Однако из-за минусов, которые присущи этим изделиям, их использование не является эффективным.

Особенности регулировки температуры шаровым краном и вентилем:

Приступая к установке радиаторов с применением вентиля либо шарового крана, следует учитывать, что:

  1. Во время настройки при помощи шарового крана можно выбрать любое из следующих положений — «закрыто» и «открыто». Если же рабочий элемент перевести в промежуточное положение, то это может нарушить герметичность соединения;
  2. Следует быть осторожным с открыванием шарового крана. Если это делать слишком резко, то может возникнуть сильный гидравлический удар. В этом случае высока вероятность поломки радиатора либо уменьшения его прочности.

Эффективным решением, позволяющим устранить эти недостатки, является добавление в систему такого приспособления, как термоголовка. С помощью этого устройства значительно легче настраивать теплоотдачу. Соответственно, у владельца появляется возможность уменьшить расходы на оплату отопления.

Конструкция термоголовок

Несмотря на то что сегодня на рынке доступно множество термоголовок от разных производителей, в целом они имеют общее устройство, которое может отличаться лишь отдельными элементами.

Основу конструкции этих изделий образуют два узла, являющиеся самостоятельными устройствами:

  • Клапан;
  • Термостатический элемент.

Основное предназначение клапана заключается в настройке процесса подачи воды. В продаже доступны прямые и угловые клапаны. Также этот элемент может быть изготовлен в типовых решениях RTD-G и RTD-N.

Принцип работы устройств

  1. Термоголовка состоит из сильфона, который содержит легкоиспаряющиеся пары либо жидкость, подвергаясь давлению в процессе работы;
  2. Давление для рабочего узла выбирается с учетом температуры его зарядки. Для ее настройки в сильфоне предусмотрена специальная пружина, которая сжимается со строго определенной силой.
  3. По мере нагрева воздуха определенное его количество превращается в пар, что приводит к увеличению давления в устройстве;
  4. В подобных условиях сильфон приобретает увеличенные габариты, что заставляет золотник клапана двигаться в сторону закрытия отверстия, которое позволяет теплоносителю циркулировать в контуре в сторону внутренней части отопительного устройства;
  5. Сильфон остается задействован в подобном режиме до полного восстановления равновесия в системе;
  6. Небольшое охлаждение окружающего пространства запускает процесс конденсации, что приводит к снижению давления и восстановления сильфона до прежних размеров;
  7. На фоне произошедших изменений золотник начинает двигаться в сторону открытия до полного восстановления равновесия в системе.

Если радиаторы оснащены таким термостатом, то нет никакой опасности, что он приобретет ту же температуру, как и вода, циркулирующая в водопроводе. Это связано с устройством этих элементов, благодаря которому регулятор задействуется лишь в тех случаях, когда наблюдаются колебания температуры воздуха в помещении. Этот эффект достигается за счет пара сильфона, который в любой ситуации скапливается в самой охлажденной зоне прибора. Таким образом, он всегда расположен на максимальном расстоянии от клапана, которому передается тепло от воды.

Очень важно обеспечить защиту от теплого воздуха, который создает радиатор отопления. Эту задачу способны решить термоголовки, которые должны размещаться строго горизонтально. Хотя чаще всего так и поступают, можно сделать все иначе — установить выносной датчик.

Выбор термоголовоки

На этапе выбора терморегулятора следует обращать внимание на такую характеристику, как заполнение, которое бывает жидкостным либо газонаполненным. Если используется жидкость, то возможности устройства позволяют сообщать исполнительному механизму о том, насколько изменилась температура. Но жидкостное устройство обладает серьезным минусом: оно демонстрирует повышенную инерционность, чем и отличается от газонаполненных приборов. Использование последних не позволяет добиться высокоточной реакции со стороны исполнительного элемента, однако все они будут это делать гораздо быстрее.

Еще до того как определиться с маркой и моделью оборудования, нужно решить, как именно будет установлен их измерительный узел. Скажем, про термоголовки для радиаторов Danfoss можно отметить, что они предусматривают несколько вариантов исполнения: с выносным либо встроенным датчиком, а также есть модели, которые позволяют управлять работой термостатического элемента на расстоянии с помощью специального пульта.

Чаще всего на радиаторах можно встретить термоголовки со встроенным датчиком. Уже по названию этой категории устройств можно понять, как именно размещен действующий элемент. В процессе установки радиаторов отопления, которые оснащены термоэлементами этого типа, важно помнить о том, что:

  1. Если для элемента более подходящим является вертикальное размещение, то следует рассмотреть вариант с покупкой иных устройств. Дело в том, что при использовании встроенного термодатчика будут наблюдаться небольшие неточности в работе, причиной которых является увеличенный нагрев, создаваемый исходящими конвекционными потоками.
  2. Для датчика подобного типа допустимым является лишь горизонтальное размещение.

Думать об установке термостатических элементов с возможностью дистанционного управления стоит лишь тогда, когда схема размещения отопительных устройств не позволяет владельцу добраться до них. Среди рассматриваемой категории устройств довольно часто потребители устанавливают модели Danfoss R. A. 5068 или RA 5074.

Технология монтажа и ввода в эксплуатацию

Монтаж

Установка радиаторов отопления сопровождается размещением клапана на входном отверстии отопительного радиатора, для чего используется стандартный гаечный ключ. Причем его следует разместить так, чтобы теплоноситель циркулировал в том же направлении, что и стрелка на корпусе. Для правильного выполнения монтажа термостатических элементов нужно придерживаться инструкций, которые в большинстве случаев производители прикладывают к упаковке оборудования. Стоит заметить, что выбрать оптимальный тепловой режим можно еще перед установкой датчика. Нужно всего лишь выполнить необходимые манипуляции с защитным колпачком, который располагается на корпусе клапана.

Настройка термоголовки

Термостатические элементы позволяют выбрать любую температуру в рамках диапазона 6–26 ˚С. Это дает возможность настроить тепловой режим с учетом особенностей каждого конкретного помещения в доме. Впоследствии не придется следить за температурой, так как она будет поддерживаться автоматически. При необходимости она будет понижена или повышена.

Изменение параметров термостата происходит довольно просто. Это делается путем перевода рукоятки в позицию, при которой индексы на корпусе совместятся с меткой либо стрелкой. По этим индексам легко понять, в каком температурном режиме функционируют термоголовки для радиаторов.

Также у пользователя есть возможность отрегулировать диапазон температуры Хр (Р-зона). Если он превысит критических значений, то это приведет к переводу конуса клапана из одного крайнего положения в другое. Если радиаторы оснащены терморегуляторами, выполненными с расчетом на европейские стандарты, то для последних этот параметр имеет значение 2 ˚С.

Особое внимание следует уделить Р-зоне: она будет уменьшаться по мере снижения пропускной способности клапана. Если потребуется, то владелец имеет возможность выставить нижний и верхний пределы для рабочего диапазона. Для получения больших сведений об этом параметре следует заглянуть в инструкцию, которая прилагается к прибору.

Таким образом, для эффективного использования такого устройства, как термоголовка следует не только правильно его выбрать, но и настроить. Тогда помимо создания оптимального теплового режима у владельца появится возможность и для экономии на отоплении. Ведь чаще всего потребители не догадываются о том, что у каждого из них есть возможность платить меньше за обогрев своего дома. Причем, чтобы в полной мере ощутить всю пользу от такого устройства, как термоголовка не требуется вносить серьезные изменения в конструкцию радиатора и тратить большие деньги за установку.

Затраченные усилия в полной мере компенсируются положительным эффектом, который не ограничивается только созданием оптимального микроклимата.

Оцените статью: Поделитесь с друзьями!

Как выбрать термоголовку для радиатора отопления

В настоящее время вопрос энергосбережения стоит достаточно актуально, так как происходит постоянное повышение стоимости энергоносителей.

Одним из решений, позволяющих экономить тепловую энергию в доме, является терморегулятор для радиатора, при установке которого можно получить уменьшение расхода тепла до 25%, а и при правильном регулировании, и до 50%.

Правильно подобранные термоголовки (термостатические регуляторы), позволяют не только получить отопительную систему экономной и энергоэффективной по расходу теплоносителя, но что немало важно получить максимальный комфорт в конкретном помещении в холодное время года. Для этого целесообразно правильно выбрать термоголовки с учетом Вашей системы отопления и расположения радиаторов, о чем и пойдет речь в этой статье.

  1. по резьбе клапана
  2. для какого радиатора
  3. по внешнему виду
  4. по цвету

Назначение термоголовки

Термоголовки (термостатические регуляторы) — это термостатические контролирующие механизмы автоматического действия в современных системах отопления для поддержания необходимой комнатной температуры в помещениях. Работая в комплекте с термостатическим клапаном термоголовки позволяют значительно увеличить энергоэффективность квартиры, коттеджа или всего здания в целом.

Первые радиаторные термостаты, предназначенные для поддержания постоянной комнатной температуры, начали производится еще в 1943 году фирмой Danfoss, и со временем многие европейские производители только постоянно улучшают технические параметры, дизайн термостатических головок, внедряют инновационные технологии и выпускают очень эффективные изделия.

Основная задача термоголовки – воспринимать температуру окружающей среды и посредством воздействия на регулирующий механизм термостатического клапана, ограничивать или увеличивать поток теплоносителя, который поступает в отопительный прибор. Такой метод регулирования называется количественным, поскольку термостатический клапан определяет количество поступающего в радиатор теплоносителя, регулируя таким образом теплоотдачу непосредственно радиатора.

Устройство термоголовки. Термостатический регулятор имеет корпус, специальный сильфон с наполнителем, реагирующим на изменения температуры воздуха, шток термостатического элемента, присоединительный механизм, позволяющий зафиксировать термоголовку на термостатическом клапане. В середине корпуса термоголовки находится специальный сильфон, который заполнен средой термочувствительной к изменениям окружающей температуры воздуха.

Работа термоголовки заключается в следующем, нагретый комнатный воздух воздействует на термочувствительный наполнитель, который находится в замкнутом пространстве, в результате он начинает расширяться.

При этом сам сильфон увеличивается в объеме и через шток термоголовки воздействует на шток термостатического клапана.

Наполнитель в современных термоголовках бывает двух видов: жидкостной или газоконденсатный.

При производстве жидкостных терморегуляторов применяют специальные наполнители – ацетон, толуол или их производные, в газовых– используется газоконденсатный заполнитель. Жидкостные термоголовки являются более распространёнными, так как процесс производства таких терморегуляторов проще, а газоконденсатные комнатные терморегуляторы довольно новое направление.

Отличаются они скоростью срабатывания, жидкостные уступают по времени регулирования комнатной температуры газоконденсатным.

(С более детальной информацией про работу термоголовок Вы можете ознакомиться

в нашей статье Устройство и принцип работы термоголовки для радиаторов).

Виды термоголовок

Термоголовки бывают различных типов, и многие производители предлагают их в таких модификациях:

Термоголовки с встроенным термоэлементом. Это обычные терморегуляторы для радиаторов отопления, которые устанавливаются в большинстве случаев. Так как обычно имеется возможность установить терморегулятор горизонтально по отношению к полу, чтобы комнатный воздух имел свободный доступ к корпусу термоголовки.



Термоголовки с выносным температурным датчиком. Эти терморегуляторы применяются если нет возможности установить термоголову горизонтально либо монтаж затруднен другими причинами. Например, радиаторы отопления расположены за плотными шторами, в непосредственной близости от термоголовки находится дополнительный источник тепла, радиатор расположен под подоконником большой ширины. В таких случаях применяются термоголовы с выносным датчиком температуры с капиллярной трубкой длиной 2, или 5, или 10 метров.

Термоголовки с внешним регулятором. Применяются в тех же случаях, как и термоголовки с выносным датчиком. Отличие в том, что регулятор температуры находится непосредственно на стене, это очень удобно, когда доступ до радиаторов очень сильно затруднен в результате установки декоративных решеток либо мебели.



Антивандальные термоголовки.  Обычно устанавливаются в зданиях общественного пользования, таких как детские сады, школы, больницы, офисные или торговые центры. Это позволяет исключить или ограничить доступ к термоэлементам от неквалифицированного или несанкционированного вмешательства.



Электронные (программируемые) термоголовки. Отличие программируемых терморегуляторов от обычных термоголовок заключается в том, что датчик температуры реагирует на изменения комнатной температуры каждые 1-2 минуты, и сразу же передает сигнал на электродвигатель, который воздействует на шток термостатического клапана, регулирующего подачу теплоносителя на радиатор. Таким образом происходит очень точное и практически мгновенное регулирование теплоносителя и теплоотдачи радиатора. Плюс есть возможность установки различных программ (например, для будних и выходных дней), или же программирование температуры по временным периодам (утро, день, вечер, ночь). С помощью электронных термоголовок достигается точное регулирование, экономия энергоносителей 40%-50% и максимальный температурный комфорт в комнате.

Отдельно хочется указать что большинство производителей предлагают широкий ассортимент дизайнерских термоголовок, различных по форме и цвету. Зачастую это жидкостные термоголовки с встроенным термоэлементом, различной конфигурации и широкой цветовой гаммы, вплоть до покрытия терморегуляторов золотом. Такие термоголовки отлично выполняют основную задачу регулирования температуры в комнатах, а также позволяют достичь выполнения дизайнерских решений и оригинально дополняют неповторимый интерьер. Это такие известные производители как Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz, Danfoss.

Как правильно выбрать термоголовку для радиатора

При выборе термоголовки, у каждого клиента своя задача и видимость этого процесса.

Кто-то, например, хочет выбрать красивый терморегулятор, который подойдет по дизайну, для кого то важен именно цвет, а кому-то важно только то, чтобы она подошла по резьбе и была не дорогая, так как у клиента уже установлены батареи давно. Поэтому мы дадим ответ каждому клиенту и каждому запросу!

По резьбе клапана

В Украине есть 4-е варианта разной резьбы под термоголовки:

  • M30x1.5
  • M28x1.5
  • M23.5×1.5 (Danfoss Click)
  • Giakomini

Если вы не знаете какой у вас размер, то вам необходимо сопоставить по фото снизу. Тоесть, тот клапан котоый похож на ваш и есть ваш размер!

М30х1.5

Довольно универсальным размером для монтажа термоголовки является резьба подключения М30х1.5, такие производители, как Oventrop, Honeywell, Valtec, MNG, Heimeier, Schlosser производят клапана именно с таким размером резьбы.

Для клапанов, с довольно часто встречающимся подключением М30х1,5, на рынке представлен широкий выбор термоголовок.

Вот некоторые термоголовки M30x1.5, пользующиеся  у покупателей популярностью.



М28х1.5

Широко представлены на рынке термостатические клапана с резьбой М28х1.5 у таких производителей, как Herz, Comap, Pettinaroli, Giacomini.

На клапана с таким подключением М28х1,5 можно установить термоголовы торговой марки Herz. В нашем интернет магазине представлен широкий выбор данных термоголовок М28х1,5.



М23,5х1.5 (Danfoss Click)

У компании Danfoss есть своя запатентованная система «клик» с резьбой подключения М23,5х1.5. На данные клапана устанавливается термоголовка Danfoss серии RA 2991.



По существующему радиатору

Если у Вас установлены стальные, алюминиевые, биметаллические или чугунные радиаторы с боковым подключением, то просто необходимо определить какая резьба подключения у термостатического клапана, который подключен к радиатору. (Фото некоторых клапанов и термоголовок к ним были показаны ранее в разделе подключения термостатического клапана).

Если у Вас установлены стальные радиаторы с нижним подключением, то у большинства европейских и турецких производителей установлены термостатические вентильные вставки стандартного типа:

М30х1.5 — это радиаторы Kermi, Purmo, Korado, Henrad, Newstar, ECA, Korad.

Данные клапана имеют вот такой вид:

На данные клапана подходят термоголовки многих производителей, у которых указана резьба М30х1.5. При этом можно устанавливать как механичекие, так и электронные программируемые терморегуляторы.

Вот несколько моделей термоголовок для данного вида клапанов стальных радиаторов:

Есть и исключения, в некоторых моделях стальных радиаторов применяются иные термостатические вставки. Довольно часто можно встретить такую резьбу подключения.

М23,5х1.5 (Danfoss) — устанавливается на радиаторах Vogel &Noot, Romstal, Regulus. Вот такого вида:

На данные клапана в основном подходят термоголовы торговой марки Danfoss, и есть некоторые производители, у которых в ассортименте также есть терморегуляторы с таким подключением. Далее представлены модели идеально подходящие для данных клапанов.

По внешнему виду

Перейдите по этой ссылке, и выберите любую понравившеюся термоголовку, позвоните нам или отправьте запрос в Вайбере (Телеграме) и наш специалист задав пару вопросов определит, подходит ли такая продукция вам.

Производители. При выборе термоголовки следует помнить, что у многих европейских производителей вся продукция сертифицирована с установленными гарантийными обязательствами, что очень важно, так как термостатическая головка будет эксплуатироваться длительный период, и лучше один раз купить качественную термоголовку и получать комфорт в течении нескольких лет. У таких производителей как Danfoss, Oventrop, Honeywell, Valtec, MNG, Heimeier, Schlosser, Herz, Comap, Pettinaroli срок эксплуатации термоголовок составляет 10-20 лет.

Цена на большинство термоголовок достаточно приемлемая, а монтаж терморегуляторов не требует особых навыков, широкий выбор типов термоголовок и различная цветовая гамма позволяют создавать различным потребителям оптимальный температурный комфорт в комнатах, дополняя интерьер и дизайн помещений.

Таким образом термоголовка – это эффективное устройство, позволяющее поддерживать комфортную температуру воздуха в помещениях, и что очень актуально в наше время термоголовки дают возможность значительно сократить расходы по оплате энергоносителей как в многоэтажных домах, так и в частных коттеджах.



Термоголовка для радиатора отопления | Гид по отоплению

Термостат Herz.

Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.

Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Принцип работы термоголовки

Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.

Терморегулятор Danfoss на панельном радиаторе.

Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.

Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени). Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.

Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».

Установка термоголовки на радиатор

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

Правильная установка термоголовки.

  • Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
  • Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т. д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;

Термостатическая головка Danfoss на стальном панельном радиаторе.

Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).

  • Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
  • Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.

Видео



Умные термоголовки. Базовый набор для радиаторов отопления

Совместное использование

Если количества термоголовок в составе базового набора не хватило, установите дополнительные умные термоголовки для радиаторов отопления Кат № NAV-EN для расширения термоконтроля в других помещениях

Преимущества продукта

Описание

Оснастите Вашу систему централизованного отопления базовым пакетом умных термоголовок Netatmo для радиатора отопления, чтобы иметь возможность индивидуального управления температурой в важных для Вас помещениях.

Составив на основе вашего распорядка дня расписание отопления каждого помещения в зависимости от его назначения, вы сможете экономить еще больше энергии. Обогревайте только то, что нужно, и только тогда, когда нужно.

Умная термоголовка обнаруживает, что окно открыто, и выключает радиатор для предотвращения потерь энергии. Также устройство анализирует параметры микроклимата в комнате и регулирует отопление в зависимости от уровня солнечного тепла и назначения помещения.

При необходимости температура в определенном помещении может быть временно повышена принудительно с помощью форсированного режима.

Содержимое комплекта поставки

  • 2 умных термоголовки для радиаторов отопления
  • 1 реле
  • 2 комплекта батареек
  • 1 вилка питания
  • 1 комплект цветных наклеек
  • 2 комплекта адаптеров радиатора и принадлежностей
  • Функциональные особенности

  • Измерение и индикация температуры помещения
  • Мгновенное или запланированное по расписанию изменение уставки температуры.
  • Быстрое и легкое создание персонального расписания для владельца
  • Авто-адаптация программы управления с учетом назначения помещения и естественного освещения
  • Форсированный режим нагрева
  • Удобный читаемый ЖК дисплей E-paper
  • Дизайнерский прозрачный корпус, разработанный студией Филиппа Старка, возможность кастомизации с помощью цветных наклеек
  • Ручное управление с устройства или удаленное с помощью удобного приложения для мобильных гаджетов (iOS/Android)
  • Поддержка умных голосовых помощников
  • Поддержка Apple HomeKit
  • Технические характеристики

    Техническое описание

    Описание изделия

    Базовый набор умных термоголовок для радиаторов отопления используется для точного интеллектуального управления температурой отдельных помещений в системах централизованного отопления

    Подключение

    Беспроводное Wi-Fi 802. 11 b/g/n (2,4 ГГц). Поддержка сетевой безопасности: Open/WEP/WPA/WPA2-personal (TKIP и AES). Беспроводное соединение между умными термоголовками и реле Netatmo.

    Приложение

    Бесплатное мультиязычное приложение Netatmo Energy доступно для скачивания в Apple AppStore и Google PlayMarket. Без абонентских платежей.

    Требования

    Базовый набор умных термоголовок предназначен исключительно для систем централизованного отопления. Если у Вас установлена система индивидуального отопления с источником тепла, подключите к нему умный термостат Netatmo для котлов отопления Кат № NTH01-EN-EU и закупите дополнительные умные термоголовки Кат № NAV-EN в нужном количестве. Не перекрывайте доступ воздуха к умной термоголовке (занавеской, кожухом радиатора). Не закрывайте умную термоголовку посторонними предметами. Wi-Fi роутер и доступ в интернет — точки публичного интернет-доступа не поддерживаются. Правила эксплуатации указаны в виде рисунков и пиктограмм. Запрещается использовать изделие при наличии повреждений корпуса, кабеля или вилки. Условия эксплуатации, хранения и перевозки изделия согласно ГОСТ 15150-69. Утилизация согласно требованиям действующих норм.

    Размеры

    Умная термоголовка

    80×58 мм

    Прочие параметры

    Страна-производитель

    Китай

    Гарантия

    2 года

    Диапазон

    от 0 °C до 50 °C

    Точность

    ± 0,5 °C

    Диапазон

    от 5°C до 30°C

    Шаг настройки

    0,5 °C

    Прямолинейное перемещение

    макс. 8 мм

    Уровень шума

    <35 дБ(А)

    Усилие пружины

    макс. 80 Н

    Питание умной термоголовки

    2 батарейки АА (автономная работа до 2 лет)

    Питание реле

    Подключение в электрическую розетку 220/240В пер. тока

    Адаптеры для радиатора

    В комплект поставки входят адаптеры для использования c терморегулирующими клапанами следующих типов/производителей: M30x1.5, M30x1.0, M28x1.5, Danfoss RAVL, Danfoss RA, Giacomini.

    Как заменить кран радиатора отопления на умную термоголовку Netatmo?

    Как заменить термоголовки радиатора отопления умными термоголовками Netatmo?

    Как определить, какой клапан на радиаторе отопления?

    Умные термоголовки Netatmo для радиаторов отопления с управлением со смартфона

    Как заменить термоголовки радиаторов отопления на базовый набор умных термоголовок Netatmo

    Как подобрать переходник Netatmo для термоклапана радиатора с резьбой

    Как подобрать переходник Netatmo для термоклапана радиатора без резьбы

    Беспроводные терморегуляторы для радиаторов отопления

    Беспроводные электронные терморегуляторы для радиаторов отопления.

    Беспроводные электронные терморегуляторы для радиаторов отопления — удобство и комфорт управления температурой в вашем доме.

      Терморегулятор для радиатора отопления — это устройство, с помощью которого можно управлять температурой батарей отопления различных типов,  такими  как  биметаллические  радиаторы,  стальные радиаторы,  алюминиевые радиаторы и другие.   Наиболее  современными моделями являются  беспроводные  электронные  радиаторные  терморегуляторы.   Благодаря таким  моделям  терморегуляторов  возможно  осуществлять дистанционное  управление  отоплением,  что  обеспечивает  удобство  и  комфорт использования оборудования,  а также позволит Вам ощутить экономию затрат на энергоресурсах.

      Преимущества терморегуляторов с дистанционным управлением:

       имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

       не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

       подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

      Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

      Радиаторная  термоголовка  устанавливается  на  термостатический  вентиль  и  в  зависимости  от  запрограммированных настроек  регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

      Современные  беспроводные  терморегуляторы  для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем.  Эти  устройства  являются  более  функциональными  и  удобными.  При  их  применении  пользователь  может  управлять параметрами работы  оборудования  со  своего  смартфона,  ПК  или  ноутбука,  имеющего  доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

      Основные преимущества беспроводных термоголовок для радиаторов отопления:

       энергонезависимость — как правило, оборудование питается от батареек;

       настройки не сбиваются даже при отключении или сбое в центральной электросети;

       программирование  —  есть  возможность  установки  температуры на  каждый день  недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

       отсутствует  необходимость регулировки температуры на приборе отопления,  можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

       использование беспроводных регуляторов для радиаторов позволяет на 30 % и более сократить затраты на отопление и при этом поддерживать оптимальный микроклимат в доме.

      Все  эти  факты  позволяют  экономить  на  материалах  и  монтаже.  Использование  электронных  радиаторных  терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

      Функции  программирования  позволяют  Вам настроить  беспроводной радиаторный  термостат для  отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.

      Купить  беспроводной  электронный  терморегулятор   для  радиатора  отопления,   узнать  цену  на  электронные  термоголовки  для  радиаторов отопления, а также приобрести любое другое оборудование для управления климатическими системами по выгодным ценам, возможно в интернет-магазинах Termogolovka-EC.ru и Salus-Controls24.ru.

      Если у Вас остались вопросы, звоните нам по телефону  +7 (495) 665-29-20 и мы ответим на все интересующие  Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

    Термоголовка с выносным датчиком для радиатора отопления

    Термостатические головки для радиаторов

    Конструкция, особенности использования

    Термостатические головки для радиаторов конструктивно представляют собой цилиндры, в которых находится рабочее вещество, способное реагировать на изменения в температуре воздуха. В результате изменения объема вещества клапан способен перекрывать клапан, на которую устанавливается термостат. Регулировка температуры обычно колеблется в диапазоне от -6 до +30 градусов Цельсия.

    Термостатические головки для радиаторов могут содержать разные рабочие вещества. Существуют термоголовки с сильфоном, наполненным специальной жидкостью наподобие ацетона или толуола. Их ассортимент довольно широк. Главным достоинством термостатических головок с жидкостным сенсором является высокий уровень точности. Кроме того, они бесшумно работают, просты и удобны в использовании. Встречаются и термоголовки, роль сенсора в которых исполняет специальный газоконденсат. Стоит отметить, что термоголовки такого типа быстрее реагируют на изменения в температуре помещения.

    Термостатические головки для радиаторов, как правило, оснащены датчиками, которые могут быть встроенными и выносными. Встроенные датчики расположены непосредственно в самой термоголовке, а их выносные аналоги соединены с термоголовкой тонкой металлической трубкой.

    Здесь следует обратить внимание на тот факт, что термоголовки с датчиком встроенного типа достаточно сложны в монтаже. К примеру, чтобы добиться от термоголовки со встроенным датчиком максимального эффекта, необходимо чтобы глубина радиатора достигала 16см. Ширина подоконника при этом не должна быть больше 22 см, а расстояние от него до радиатора не должно превышать 10 см. Отнюдь не всегда эти условия могут быть соблюдены, и тогда рациональнее использовать термоголовку с выносным датчиком, который может находиться на расстоянии от 2 до 8 метров от самой термоголовки.

    Термостатические головки для радиаторов позволяют снизить расходы на отопление примерно на четверть. Их применение целесообразно и в частных домах, и в квартирах, и в офисных помещениях.

    Термоголовка — EC

    Термоголовка ECONOMY COMFORT


    это инновационная система энергосбережения Вашего дома!

    ECONOMY COMFORT – это инновационная система управления отоплением, позволяющая создать максимально комфортный микроклимат в Вашем доме или квартире. Система ECONOMY COMFORT состоит из различных групп компонентов, направленных на управление отоплением в доме. Основной компонент системы – интеллектуальная термоголовка для радиаторов отопления. Термоголовка беспроводная и электронная, она многофункциональна и имеет возможность программирования.

    Беспроводные термоголовки для радиаторов отопления можно использовать совместно с другими беспроводными компонентами системы ECONOMY COMFORT, такими как электронный комнатный термостат, беспроводной датчик открытия окна и дистанционный пульт управления отоплением — это способствует созданию максимального комфорта в жилых и коммерческих помещениях с одновременным эффектом существенной экономии энергоресурсов.

    Какая термоголовка для радиатора отопления лучше – выбор и установка

    Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

    В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

    Принцип работы термоклапана

    Регулировать температуру можно с помощью термоголовки для радиатора отопления.

    Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.

    Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

    Варианты регулировки радиатора отопления термоголовкой

    Регулировка может быть двух видов: количественной и качественной.

    Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

    Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

    Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

    Правила выбора термостатической головки

    Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

    Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

    К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

    • С установленным внутри термоэлементом.
    • Программируемые.
    • С внешним датчиком температуры.
    • Антивандальные.
    • С внешним регулятором.

    Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

    Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

    Выносной датчик температуры

    Использование выносного датчика необходимо еще в нескольких случаях:

    • Радиаторы отопления с терморегулятором закрыты плотными шторами.
    • В непосредственной близости расположен дополнительный источник тепловой энергии.
    • Батарея располагается под большим подоконником.

    Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

    Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

    Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

    Актуальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогаю и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида на позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

    Правила установки регулировочного крана

    Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

    Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

    Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

    Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

    Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

    • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
    • Для фиксации термоголовки нужно слегка нажать на устройство.
    • О правильном положении и установке на место подскажет глухой щелчок.

    Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

    Работа протекает в следующем порядке:

    • С помощью дюбелей к стене крепят пластину.
    • На пластине закрепляют корпус устройства.
    • Посредством хомутов на стене фиксируют капиллярную трубку.
    • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
    • Закручивают фиксирующий болт с помощью шестигранного ключа.

    С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

    Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

    Как установить термоголовки для радиаторов своими руками

    Современные отопительные системы не могут сегодня обойтись без дополнительных элементов, так разводка коллекторов теплых полов или же радиаторы практически в обязательном порядке оснащены специальными вентилями – термоголовками, позволяющими регулировать температуру. Благодаря такой распространенности этих деталей, вопрос, как установить термоголовки для радиаторов своими руками, встречается все чаще и чаще.

    Терморегуляторы в наши дни не могут существовать без двух дополнительных компонентов – непосредственно самого вентиля, то есть клапана, и механизма, оказывающего некоторое действие на шток-клапан, иначе этот механизм называют термоголовкой. При помощи термовентиля появляется возможность регулирования теплоотдачи. Такая возможность способствует экономии средств, поскольку позволяет избежать переизбытка выпускаемого тепла. Шток с конусом и непосредственно корпус являются составными частями такого вентиля. (См. также: Как подключить теплый пол своими руками)

    Крайне удобно осуществлять контроль над температурой двумя способами: ручным методом или автоматическим. Поворот маховика оказывает сильное воздействие на шток. Таким образом, происходит расширение или же сужение проходного отсека, что влечет за собой и изменение температурного режима. Ручное функционирование является далеко не самым эффективным, напротив, колпачок не рассчитан на такие процедуры.

    Термоголовки для радиаторов Керми гораздо лучше устанавливать в автоматическом режиме, поскольку она включает в себя специальный сильфон, выполняющий функции определителя действующей температуры в помещении. При этом сильфон заполнен жидкостью, тепловое воздействие на которую способствует ее расширению.

    В результате растяжения она доходит до шток-клапана и выдавливает его. Дополнительная конусообразная деталь при воздействии на шток постепенно перекрывает проходное отверстие, не давая теплоносителю нагреваться с большей силой и способствуя его остыванию. Такой же алгоритм действий происходит и при обратном процессе – охлаждении помещения.

    Термоголовки к радиаторам

    Термоголовки на радиаторы отопления

    Современные отопительные системы не могут сегодня обойтись без дополнительных элементов терморегуляции.
    Купить термоголовку для радиатора — значит существенно снизить расходы на отопление и обеспечить автоматическое поддержание комфортной температуры в помещении.

    Принцип работы термоголовки

    Принцип работы очень прост, но при этом различается в зависимости от конкретного типа, например: совместно с проточным клапаном она всего лишь регулирует количество теплоносителя, проходящего через радиатор, а термоголовка, используемая совместно с трех и четырех-ходовыми клапанами, еще и смешивает нагретую жидкость с охлажденной. Решение об использовании термоголовок должно приниматься, исходя из конкретной схемы отопительной системы Вашего дома, а купить термоголовки для радиаторов не составит большого труда — на рынке, да и в нашем интернет магазине, они представлены в большом количестве.
    Термоголовки не могут применяться непосредственно без самого вентиля, то есть клапана, и механизма, оказывающего воздействие на шток-клапан
    Делятся на устройства с ручной регулировкой требуемой температуры и программируемые, которые могут поддерживать разную температуру в различные периоды времени.

    Контроль над температурой в помещении можно осуществлять двумя способами: ручным методом или, что крайне удобно — автоматическим.
    Термоголовки для радиаторов работают в автоматическом режиме, т.к. оборудованы в себя специальным сильфоном, выполняющий функции определителя действующей температуры в помещении.
    Сильфон — это чувствительный элемент, как правило цилиндрической формы, заполненный специальной жидкостью. Когда температура воздуха в помещении изменяется, то изменяется объем жидкости в чувствительном элементе и, соответственно, давление в нем.
    Изменение давления влечет за собой изменение геометрических размеров чувствительного элемента, которое передается на затвор вентиля через соединительный шток, регулируя, таким образом, поток теплоносителя к радиатору отопления.

    С какими вентилями используются термоголовки?

    Радиаторные термоголовки используются с двухходовыми, трехходовыми и четырех-ходовыми вентилями. Двухходовые термостаты также называются проходными, т.к. они имеют два выхода и соединены только с одной трубой отопительной системы.
    Системы отопления, укомплектованные термоголовками с трехходовыми клапанами, обладают более широкими возможностями — не просто перекрывают доступ теплоносителю, но и подмешивают в контур радиатора более холодную воду из обратки. В результате смешивания потоков снижается температура нагрева радиатора.
    Существует разделение на термовентили с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителя для всех отопительных приборов.

    Как установить термоголовку?

    Установка термостатических головок позволит добиться оптимальных результатов работы радиаторов отопления, однако крайне важно соблюдать правильность их установки: нужно обеспечить свободную циркуляцию воздуха в непосредственной близости от датчика устройства, исключить возможность нагревательным элементам воздействовать на датчик, иначе реальная температура помещения не будет соответствовать установленным значениям на датчике.

    Термоголовка на радиатор отопления монтируется в горизонтальном положении (параллельно полу) на подающей части трубопровода радиатора. Кроме этого стрелка на корпусе термостатической головки обязательно должна совпадать с направлением потока теплоносителя.
    Она не должна подвергаться воздействию источников тепла или прямых солнечных лучей, не должна быть закрыта декоративными элементами интерьера, так как при этом искажается измеряемая температура воздуха и терморегулятор не может эффективно выполнять свои функции. В случае если иное расположение термоголовки невозможно, то используются специальные выносные датчики, позволяющие добиться наибольшей точности поддерживаемой температуры в помещении.
    На «обратке» радиатора, как правило, устанавливают запорный вентиль, который в случае необходимости обеспечит произвести демонтаж или чистку батареи без отключения всей системы отопления от стояка, а также выполняет функцию первичной балансировки по расходу теплоносителя радиатора. После окончания отопительного сезона терморегулятор необходимо полностью открыть, повернув ручку термоголовки против часовой стрелки, что предотвратит образования осадка на седле клапана.

    Виды термостатических головок:

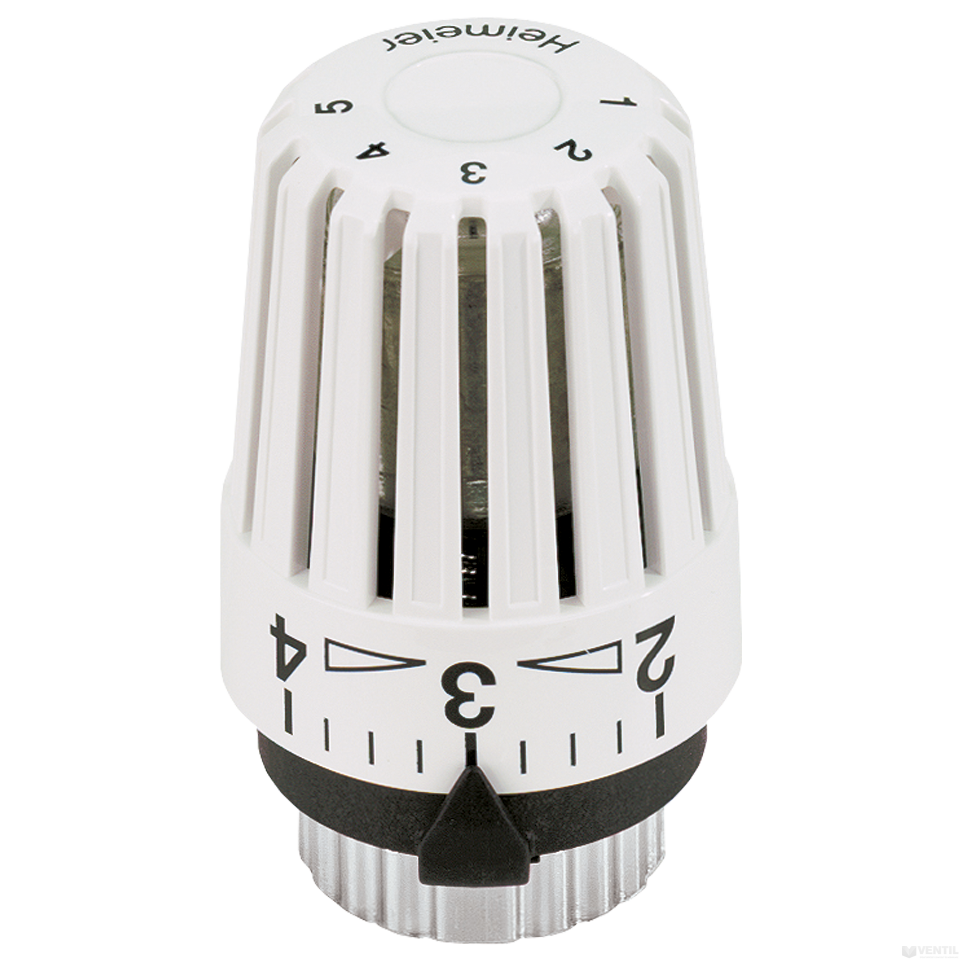

    Термоголовка для радиатора отопления

    Стандартная термостатическая головка радиатора отопления устанавливается на радиаторные вентили и осуществляет регулировку объема теплоносителя поступающего в данный тепловой прибор.
    Если температура в помещении достигла заданного на термоголовке значения — она начинает перекрывать доступ теплоносителя в радиатор,что приводит к уменьшению отдачи тепловой энергии конкретным прибором . При снижении температуры ниже заданного значения- термостатическая головка движением штока увеличивает сечение проходного канала радиаторного вентиля ,что приводит к увеличению объема поступающего теплоносителя и соответственно увеличивает теплоотдачу теплового прибора. Пользователь в итоге получает возможность комфортной настройки температуры в помещении и экономии порядка 15-20% тепловой энергии.
    На российском рынке представлено большое количество различных термостатических радиаторных головок и пользователю достаточно сложно разобраться в выборе оптимального варианта.
    Основными критериями выбора должны быть: надежный и известный производитель, минимальная инерционность, дизайн, надежность в работе. Если у термоголовки для радиаторов цена низкая, то это должно насторожить покупателя, так как покупка такой головки может быть абсолютно бесполезна. Посадочное место у большинства головок обычно стандартное — под резьбу M 30*1,5 и должно быть выполнено из надежных материалов.

    Термоголовка с накладным датчиком

    Использование накладного датчика необходимо в случаях, когда радиатор с термостатической головкой закрыт посторонними предметами (декоративная решетка, портьера и т.п.) и работа термоголовки будет некорректна, из-за тепловой «ограниченности» пространства вокруг неё. Используя накладной датчик ,можно установить место температурного «съёма» для термоголовки. Датчик крепится обычно на стене и по капиллярной трубке управляет работой головки. Подробнее: Caleffi.
    Развитием данной технологии стало появление термостатических головок с дистанционной регулирующей ручкой. Управляющее устройство также вынесено за пределы радиаторной зоны и позволяет регулировать температуру в помещении без доступа к термоголовке. Подробнее: Caleffi.

    Термоголовка с выносным датчиком

    Применение термостатических головок с выносными датчиками чаще всего оправдано, если в доме или квартире используется система отопления водяной «теплый пол».

    Если радиаторный терморегулятор отлично справляется с поддержанием температуры в помещении, то в системе теплого пола необходимо регулировать температуру именно нагреваемой поверхности, что весьма проблематично сделать, используя простой комнатный термостат.
    Для систем теплого пола важно поддерживать температуру 25-26 градусов, это оптимальный показатель для комфортного пребывания в помещении и, что важно, такая температура пола не приведет к растрескиванию стяжки из-за высокой температуры теплоносителя.
    Для этого термоголовка с выносным датчиком устанавливается на трехходовой клапан, а выносной датчик закрепляется на трубе. Подробнее.

    Электронные термоголовки

    В последнее время широкое распространение получили электронные термоголовки с сенсорными или жидкокристаллическими экранами, обеспечивающие повышенную точность поддержания температуры в помещении и практически исключающие участие человека в процессе регулировки.

    Так же важным преимуществом таких электронных термоголовок является их «нулевая» инерциальность, так как корректировка теплоотдачи радиатора происходит сразу после изменения комнатной температуры (у обычных термоголовок порядка 20-40 минут).

    Программирование по дням недели позволяет настроить данную головку под любую тепловую потребность клиента в различные дни, что приводит к существенной экономии на отоплении.
    Например, вы можете купить термоголовку Salus PH60, представленную в нашем магазине.

    Беспроводные термоголовки

    Беспроводные термоголовки управляются комнатным термостатом или пультом управления отопления по радиоканалу или по беспроводной сети.
    При этом обеспечивается повышенная точность регулировки, возможность управление температурой в помещении с несколькими радиаторами с одного прибора (или регулировка температуры в различных помещениях при помощи единого контроллера), постановка суточных или недельных задач тепловой системе помещения. Это еще один шаг на пути создания систем отопления «умный дом».

    Производители: Caleffi, Oventrop, Comap, Frontier, Salus.

    Управление радиатором отопления при помощи радиоуправляемых термостатических головок осуществляется по двум принципам:
    1. Пульт управления отоплением находится в удобном для пользователя месте (возле входной двери или в центральной комнате) и при его помощи пользователь задает необходимую температуру в помещениях. При этом пульт управления радиаторами отопления температуру не фиксирует, а только даёт команды на ее поддержание. Приняв информацию, термостатическая головка дистанционного управления начинает «анализировать» температуру вокруг себя и в зависимости от полученных данных открывает или закрывает клапан радиатора. В этом случае беспроводная термоголовка выступает в роли «актюатора», регулирующего температуру согласно установленных параметров и данных встроенного в нее датчика. Например, система Caleffi.
    2. Управление беспроводной головкой происходит по данным с термостата, расположенного непосредственно в контролируемом помещении. Термостат «снимает» температурные показания в месте своей установки и даёт команду термостатической головке дистанционного управления на работу теплоотдачей радиатора. Например, система Frontier, Salus.
    Данные системы радиаторного отопления очень удобны, особенно в домах, управляемых при помощи GSM смартфонов, так как к GSM приемнику зачатую невозможно подключить несколько температурных датчиков. Наличие беспроводных термоголовок помогает пользователю настраивать точную работу каждой из них, не затрачивая на данную процедуру много времени, а также получить настоящий комфорт, в виду малой их инерциальности и наличию внешних датчиков.

    Компания Salus Controls действительно совершила технический прорыв, выпустив на рынок систему отопления «умный дом» Salus iT600, в которой, в качестве одного из элементов, используются беспроводные термоголовки для радиаторов TRV10RF

    На какие типы радиаторов можно устанавливать термоголовки?

    Можно монтировать на биметаллические, стальные и алюминиевые батареи, а на чугунные, из-за высокой тепловой инертности этого сплава, устанавливать не рекомендуется.

    Термоголовка какого производителя лучше?

    На рынке терморегуляторов для радиаторов отопления имеется несколько безусловных компаний лидеров: британская Salus Controls, датская Danfoss, итальянская Caleffi и немецкая Oventrop, ассортимент продукции которых просто поражает обилием самых разнообразных моделей. Термоголовки этих производителей обладают отменным качеством и надежностью, выбор за Вами, все зависит только от Ваших потребностей и финансовых возможностей.

    Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать Термоголовку на радиатор, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
    Вы останетесь довольны, сотрудничая с нами!

    Правильная установка термоголовки на радиатор отопления

    Термоголовки на радиаторы

    Термоклапан — строение, назначение, виды

    Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

    Термостатический клапан в разрезе

    На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

    На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

    Из каких материалов

    Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

    Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

    По способу исполнения

    Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

    Прямой (проходной) клапан и угловой

    Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
    Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
    Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 — 45 $
    Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 — 40 $
    Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 — 50 $
    BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
    BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
    BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
    BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
    BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
    BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
    OVENTROP , осевой1/2″Никелированная латунь, покрытая эмалью10 Бар140 $

    Термостатические головки

    Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

    Ручные

    Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

    Ручная термоголовка — самый простой и надежный вариант

    Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

    Механические

    Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

    Устройство терморегулятора на радиатор отопления с механической термостатической головкой

    Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

    Газовый или жидкостный

    При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

    Жидкостный или газовый сильфон — особой разницы нет

    Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

    С выносным датчиком

    Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

    С выносным датчиком

    Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

    Название/фирмаДиапазон настроекДиапазон рабочих температурТип управленияФункции/назначениеТип соединенияЦена
    Danfoss living ecoот 6°C до 28°Cот 0°C до 40°CЭлектронныйПрограммируемый RA И M30X1,570$
    Danfoss RA 2994 с газовым сильфономот 6°C до 26°Cот 0°C до 40°CМеханическийДля любых радиаторовклипсовое20$
    Danfoss RAW-K с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля стальных панельных радиаторовM30x1,520$
    Danfoss RAX с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля дизайн-радиаторов белый, черный, хромирванныйM30x1,525$
    HERZ H 1 7260 98 с жидкостным сльфономот 6°C до 28°CМеханическийМ 30 х 1,511$
    Oventrop «Uni XH» с жидкостным сльфономот 7°C до 28°CМеханическийс нулевой отметкойМ 30 х 1,518$
    Oventrop «Uni CH» с жидкостным сльфономот 7°C до 28°CМеханическийбез нулевой отметкойМ 30 х 1,520$

    Электронные

    По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

    Электронные терморегуляторы на батареи отличаются большими размерами

    Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

    Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

    Как правильно установить

    Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

    По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

    Схемы установки теплорегуляторов для радиаторов

    Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

    Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

    Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

    Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

    Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

    В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

    Как отрегулировать (перенастроить)

    Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

    • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
    • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

    Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

    Источник: https://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora

    Особенности строения термоголовки

    Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

    Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

    Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

    Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

    Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

    На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

    Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

    Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

    Виды термоголовок и принцип их работы

    Термоголовки относятся к запорно-регулирующей арматуре.

    Существует три вида термостатических головок:

    • ручные;
    • механические;
    • электронные.

    Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

    Что представляют собой ручные термоголовки?

    По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

    Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

    Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

    Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

    Особенности механических термоголовок

    Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

    В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

    Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

    В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

    По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

    Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

    Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

    Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

    Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

    Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

    Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

    1. Отопительный прибор помещен в нишу.
    2. Радиатор имеет размер в глубину 160 мм.
    3. Термоголовка скрыта за жалюзи.
    4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
    5. Устройство балансировки расположено вертикально.

    Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

    Чем отличаются электронные термоголовки?

    Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

    У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

    Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

    Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

    На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

    Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

    Правила установки термоголовки

    Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

    Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

    Рекомендации по подключению

    Каждый производитель дает рекомендации по поводу подключения термоголовки.

    Несмотря на это, существуют и общие условия монтажа:

    1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
    2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
    3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
    4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
    5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

    Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

    Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

    Последовательность монтажа прибора

    Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

    Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

    Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

    Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

    Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

    Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

    Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

    Особенности выполнения настройки

    Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

    В определенной точке устанавливают термометр и приступают к выполнению настройки:

    1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
    2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
    3. Поворачивают головку до упора вправо.
    4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

    Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

    В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

    Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

    По каким критериям выбирать термоголовку?

    Терморегулирующие приспособления выпускают многие производители.

    Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

    1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
    2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
    3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
    4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
    5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
    6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
    7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
    8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
    9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
    10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

    Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

    Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

    Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

    Краткий обзор популярных брендов

    Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

    Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

    Место #1 – компания Danfoss

    Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

    Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

    Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

    Тест существующих видов термоголовок бренда в следующем видеоролике:

    Место #2 – бренд Oventrop

    Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

    Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

    Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

    Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

    Место #3 – компания Thermo

    Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

    Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

    Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

    Место #4 – производитель Caleffi

    Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

    При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

    При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

    Место #5 – компания Salus

    Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

    Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

    Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

    Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

    Выводы и полезное видео по теме

    Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

    Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

    Термостатический клапан и головка в действии:

    Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

    Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

    А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

    Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

    Разновидности термоголовок

    Можно выделить 3 группы термоголовок:

    • ручные;
    • электронные;
    • механические.

    Все они выполняют одинаковую функцию, различается лишь принцип работы.

    Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

    Электронный терморегулятор

    Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

    Электронные модели работают от батареек. Шток перемещается под действием микропроцессора. Имеют расширенный функционал – выставление температуры по времени и дням недели, определение режима в помещении, отсутствие обогрева при отсутствии в доме жильцов. Основные недостатки таких изделий – высокая стоимость, необходимость замены батареек. Преимущества – удобство применения, полная автоматизация процесса, широкий диапазон температур.

    Критерии выбора

    Электронная беспроводная термоголовка с WiFi

    Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

    Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

    • Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
    • Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
    • Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
    • Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
    • Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
    • Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый. Термоголовка Danfoss
    • Плавность поворота рукоятки. Влияет на точность выставления характеристик.
    • Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
    • Градуировка, длина шкалы.
    • Имеется ли антивандальная защита.
    • Внешний вид.

    В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

    Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

    Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

    Источник: https://StrojDvor.ru/otoplenie/dlya-chego-nuzhna-i-kak-rabotaet-termogolovka-na-radiatore-otopleniya/

    Термостаты или термоголовки для радиаторов отопления

    В сегодняшних реалиях самого факта нагрева недостаточно; отопление должно быть комфортным и настраиваться индивидуально. В контексте гидравлических систем отопления лучший способ улучшить эргономику управления — это использовать термостатические клапаны, которым и посвящен наш обзор.

    Принципы работы гидравлических систем отопления

    Любой источник тепла нуждается в регулирующих устройствах. Кондиционеры, теплые полы и конвекторы имеют встроенный механический термостат, который отключает питание устройства при достижении необходимой температурной отметки.А какие технические средства используются в радиаторных сетях гидравлических систем отопления?

    С одной стороны, практически в любой отопительный котел есть встроенный датчик, отслеживающий температуру теплоносителя. Однако его нельзя считать основным средством регулирования температуры воздуха, поскольку отапливаемые жидкостными системами помещения различаются по объему и величине теплопотерь. Таким образом, основная функция системы терморегуляции котла — не допустить перегрева теплоносителя. Кроме того, нельзя забывать о твердотопливных котлах, большинство из которых просто не способны менять режимы горения в зависимости от температуры рабочего тела..

    Для обеспечения комфортной температуры воздуха в жилых помещениях необходимо контролировать интенсивность тепловыделения на самих регуляторах. Для этого существует широкий ассортимент клапанов и фитингов, относящихся к термоголовкам для гидравлических систем отопления. Они различаются по способу управления и внутреннему устройству, а основной принцип работы достаточно прост для понимания.

    Суть работы запорно-регулирующей арматуры

    Для правильного использования терморегулирующих устройств необходимо понимать, как работает гидравлический радиатор.Источником тепла, который в конечном итоге передается в атмосферу помещения, является теплоноситель, циркулирующий по замкнутому контуру и насыщенный теплом при прохождении через генерирующую часть системы. Попадая в радиатор, хладагент отдает энергию телу, а он, в свою очередь, излучает ее в инфракрасном спектре, а также передает часть тепла воздушному потоку, проходящему через систему оребрения.

    Таким образом, можно выделить два способа ограничения передачи энергии от хладагента к воздуху.Первый и самый распространенный — это уменьшение потока теплоносителя в каналах радиатора. Если через радиатор протекает меньший объем рабочей жидкости, соответственно, количество тепловой энергии, подводимой к отопительному прибору, будет меньше. На практике это реализуется путем искусственного занижения номинального диаметра трубы на присоединении к радиатору.

    Второй способ регулирования — нормализация температуры поступающего теплоносителя, что кажется более логичным, но на практике вызывает дополнительные технические трудности. .Единственный способ снизить температуру подачи — смешать ее с частью возвратного теплоносителя. Однако это невозможно сделать с реальным перепадом давления стандартной гидравлической системы. Следовательно, этот способ регулировки требует установки агрегата с клапаном-смесителем и дополнительным циркуляционным насосом, что реально актуально не для отдельного радиатора, а для всей группы.

    Проблемы балансировки

    Если Радиаторная сеть построена по принципу двухтрубного соединения с обратным потоком теплоносителя, требует балансировки.Суть последнего — ограничить поток через радиаторы, расположенные ближе всего к тепловому узлу, чтобы нагретая рабочая жидкость без дополнительных усилий стекала к наиболее удаленным радиаторам.

    Для точной балансировки требуется, чтобы расход охлаждающей жидкости в каждом радиаторе оставался неизменным, что невозможно при первом из описанных методов термостатирования. Если использовать термоголовки, регулирующие расход, то с некоторыми ошибками в настройке гидросистемы просто придется мириться.Следует отметить, что при ограниченном количестве радиаторов — порядка 10-12 в одном крыле, эффект изменения потока существенно не влияет на работу системы в целом.

    Однако для длинных цепей со значительным количеством радиаторов этот подход неприменим. Даже малейшее увеличение расхода в отопительных приборах ближайшей группы вызывает серьезные сбои, поэтому в таких системах есть два альтернативных выхода из ситуации:

    1. Разделение радиаторной сети на несколько крыльев с установкой индивидуальных циркуляционные насосы.
    2. Регулирование скорости теплопередачи за счет регулирования температуры с помощью смесительных узлов.

    Однозначно сказать, какой из вариантов лучший, нельзя. Например, конфигурация трубопроводов и расположение радиаторов могут просто не позволить разделить систему на несколько частей. При этом установка проточно-смесительных агрегатов обходится дороже, поэтому проектирование систем всегда выполняется в индивидуальном порядке с учетом вышеперечисленных требований.

    Типы термостатических головок и принцип их действия

    Запорно-регулирующая арматура представлена ​​на рынке сантехники внушительным ассортиментом, при этом принципиальные отличия не всегда очевидны для покупателя, потому что в целом внешний вид и общие Описание устройств мало чем отличается.Тем не менее, для таких продуктов применима очень специфическая классификация по механизму действия и типу регулирования температуры.

    Механический термостат в секции

    Сборка регулирующих клапанов представлена ​​непосредственно регулирующей головкой и клапаном на который он действует. Термостатическая головка может использовать тепловое расширение рабочего тела, такие устройства называют полуавтоматическими. В качестве рабочего тела можно использовать жидкость, газ или твердое тело. Самый быстрый отклик имеют жидкостные и парафиновые термоголовки, а вот газовые отличаются более длительным сроком службы за счет высокой скорости реакции.

    Радиаторный термостат газового конденсата: 1 — заслонка протока; 2 — разъемное соединение; 3 — стержень клапана; 4 — сильфон; 5 — корпус термоголовки; 6 — сальник; 7 — кран-ящик; 8 — конус клапана; 9 — корпус клапана

    Электронный блок также может контролировать степень давления на клапан, в этом случае речь идет о цифровых термоголовках. Прямое давление на клапан обеспечивается сервоприводом, поэтому для работы устройства требуется источник питания. Основным преимуществом цифровой фурнитуры является их высокая эргономичность: температура регулируется практически на лету, кроме того, есть возможность программирования дневных режимов для установки индивидуальных точек температуры во время сна и отсутствия дома.При этом стоимость цифровых головок в 1,5-2 раза выше полуавтоматов механического действия.

    Цифровая термоголовка

    В зависимости от типа клапана, на котором установлена ​​термоголовка, действуют различные типы коррекции температуры в помещении. Способ, заключающийся в ограничении потока, реализуется с помощью двухходового клапана, трехходовой — при выполнении контура на блоке смешения потоков. Практически все типы клапанов рассчитаны на все типы термоголовок, по крайней мере, полная совместимость гарантируется в пределах прайс-листа одного производителя.

    Электронный сервопривод термоголовки

    Дополнительным отличием является размещение датчика температуры. В некоторых термоголовках он расположен в корпусе устройства, в других он может быть расположен удаленно: для цифровых термостатов расстояние смещения практически не ограничено, в то время как для механических устройств удаление способствует более короткому времени отклика и, следовательно, датчик обычно располагается от терморегулятора не дальше 1–1,5 м. Дополнительно отметим, что возможность удаленного расположения датчика температуры существует для арматуры, контролирующей нагрев как воздуха, так и теплоносителя.

    Особенности установки и настройки

    В самом простом варианте термостатическая головка устанавливается на патрубке подачи радиатора. Важно следить за тем, чтобы стрелка на корпусе клапана соответствовала фактическому направлению движения охлаждающей жидкости. Большинство клапанов имеют удобное расположение соединений: внешняя резьба на выходе для ввинчивания в втулку и внутренняя резьба на входе для удобной установки фитинга с накидной гайкой. При необходимости термостатический узел можно использовать для замены верхнего запорного клапана радиатора, но для этого сам клапан должен иметь выпускное соединение американского типа.

    Трехходовые клапаны используются для установки в проточно-смесительном узле. При этом отводы основного потока врезаются в подающую магистраль в соответствии с направлением движения теплоносителя, а отвод вторичного соединяется с обводной трубкой, на которой установлен циркуляционный насос. Здесь могут использоваться все те же типы термоголовок, что и для установки на радиатор: с контролем температуры воздуха или теплоносителя и с другим расположением датчика, в зависимости от того, проводится ли установка открыто или в технологической нише.

    Существует ряд простых, но обязательных правил установки термоголовок. По большей части они касаются обеспечения правильной работы термостата: голова должна беспрепятственно обдуваться непрямой конвекцией, ее нельзя размещать в тупиковых зонах, под занавесками, а также в местах, подверженных сквозным токам воздуха. или стороннее отопление, например, открытым солнечным светом. Естественно, что когда дело касается головок с выносным датчиком, все вышесказанное относится непосредственно к термочувствительному элементу.Оптимальным считается горизонтальное положение регулятора, при этом воздух беспрепятственно проходит через защитную решетку и выдувает рабочую жидкость, а нагрев от патрубков оказывает минимальный эффект.

    Как это работает — Термостатические клапаны радиатора

    Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

    Вверху — термостатическая головка (слева) и гидроблок (справа).

    Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении. Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

    Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

    Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 — наибольшему. Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

    Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.


    Функция с формой

    Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV — наш самый популярный клапан — работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой. Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

    Windsor TRV Natural Brass

    Стабильная внутренняя температура в любую погоду

    Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры.Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

    Управляют ли ТРВ котлом?

    Нас часто спрашивают об этом, и ответ — нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) — это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы.Мы рекомендуем обучающийся термостат, такой как Nest.


    Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.


    Существует косвенная связь — TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

    Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

    Подключенный дом с Smart TRV

    Самое большое обновление TRV с момента их изобретения в 1970-х годах — это умные технологии — Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

    Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, которые предлагают интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.


    TRV на однотрубный пар

    В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы регулируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

    Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит. радиатор.


    Если воздух не выходит, пар не может попасть внутрь.


    Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

    % PDF-1.4 % 110 0 объект > эндобдж xref 110 80 0000000016 00000 н. 0000002629 00000 н. 0000002714 00000 н. 0000003411 00000 н. 0000003626 00000 н. 0000003802 00000 н. 0000004016 00000 н. 0000004170 00000 н. 0000004380 00000 н. 0000004751 00000 н. 0000004971 00000 н. 0000005166 00000 н. 0000005239 00000 п. 0000005314 00000 н. 0000005521 00000 п. 0000005847 00000 н. 0000006057 00000 н. 0000006503 00000 н. 0000006816 00000 н. 0000008661 00000 н. 0000010999 00000 п. 0000011186 00000 п. 0000011269 00000 п. 0000013770 00000 п. 0000013985 00000 п. 0000014204 00000 п. 0000014508 00000 п. 0000014913 00000 п. 0000017013 00000 п. 0000018732 00000 п. 0000022037 00000 п. 0000022251 00000 п. 0000022537 00000 п. 0000022858 00000 п. 0000023473 00000 п. 0000025027 00000 н. 0000025233 00000 п. 0000025383 00000 п. 0000025568 00000 п. 0000028077 00000 п. 0000030467 00000 п. 0000034937 00000 п. 0000036321 00000 п. 0000040423 00000 п. 0000043231 00000 п. 0000046399 00000 н. 0000046451 00000 п. 0000046589 00000 п. 0000047561 00000 п. 0000047777 00000 п. 0000047862 00000 п. 0000048456 00000 п. 0000048659 00000 п. 0000048800 00000 н. 0000049973 00000 п. 0000050187 00000 п. 0000050301 00000 п. 0000051604 00000 п. 0000051824 00000 п. 0000051924 00000 п. 0000052616 00000 п. 0000052843 00000 п. 0000052951 00000 п. 0000053745 00000 п. 0000053970 00000 п. 0000054124 00000 п. 0000055360 00000 п. 0000055578 00000 п. 0000058124 00000 п. 0000060528 00000 п. 0000061591 00000 п. 0000063301 00000 п. 0000065727 00000 п. 0000068071 00000 п. 0000070164 00000 п. 0000071229 00000 п. 0000072295 00000 п. 0000073359 00000 п. 0000075174 00000 п. 0000001896 00000 н. трейлер ] / Назад 663318 >> startxref 0 %% EOF 189 0 объект > поток hb«b« Ȁ

    Лучшие термостатические радиаторные клапаны на 2021 год

    Традиционные радиаторные клапаны регулируют поток воды по вашим трубам в зависимости от их настройки, позволяя радиатору нагреться до заданной точки или останавливая подайте в радиатор теплую воду, чтобы она остыла.

    Термостатические радиаторные клапаны обеспечивают больший контроль над вашим отоплением, делая их более удобными и превосходными энергосберегающими, сохраняя при этом комфорт.

    Читайте наши экспертные обзоры лучших термостатических радиаторных клапанов. Проверьте последние цены, чтобы убедиться, что вы получите выгодную сделку!

    Наша подборка из 10 лучших термостатических клапанов для радиаторов


    Имя

    ir0002 9018 Белые термостатические угловые полотенцесушители имеют прочный латунный сердечник с глянцево-белым покрытием, просты в установке и имеют лучшую в отрасли 10-летнюю гарантию.Подробнее

    Набор термостатических радиаторных клапанов Realm Angled TRV с черным никелем

    Набор термостатических радиаторных клапанов Realm Angled TRV с черным никелем представляет собой высокопрочные никелевые клапаны премиум-класса с черным покрытием. полированный вид. Подробнее

    Термостатические клапаны радиатора HB Signature, белые, латунь, белые, ,

    ,

    Термостатические клапаны для радиаторов, белые, латунные, марки HB Signature, очень хорошо построены и имеют большое разнообразие цветов и углов.Подробнее

    Drayton 0707260 Термостатические радиаторные клапаны TRV4

    Высококачественные термостатические радиаторные клапаны Drayton 0707260 TRV4 имеют уровень чувствительности к жидкостям и заполнены датчиком «А» по ​​энергоэффективности. Подробнее

    Хромированные термостатические радиаторные клапаны Realm Corner TRV

    Хромированные термостатические радиаторные клапаны Realm Corner TRV изготовлены из латуни и отделаны хромом и идеально подходят для всех радиаторов.Подробнее

    Набор дизайнерских радиаторных клапанов Elegance с традиционным углом — черный никель

    Надежный дизайнерский радиаторный клапан Elegance с традиционными углами имеет стильную черную никелевую отделку. Подробнее

    Термостатический радиаторный клапан Kartell TRV + запорный экран

    Термостатический радиаторный клапан Kartell TRV + запорный экран изготовлены из нержавеющей стали и окрашены в белый цвет.Подробнее

    Клапаны радиатора для прямых полотенец iBathUK Premium

    Клапаны радиатора iBathUK Premium Chrome с прямыми полотенцами дополняют любую хромированную вешалку для полотенец и имеют 10-летнюю гарантию iBathUK. Подробнее

    Только головка термостатического клапана радиатора Myson Standard

    Стандартная головка термостатического клапана радиатора Myson Only — это простой в установке сменный коллектор, который легко устанавливается.Подробнее

    Только головка термостатического радиаторного клапана Myson Contract

    Термостатическая головка радиаторного клапана Myson Contract — вторая сменная головка клапана Myson, которая делает наш лучший выбор благодаря своей бесшовной конструкции. установки. Подробнее

    Лучшие термостатические клапаны радиатора

    1. Белые термостатические угловые клапаны радиатора для полотенец iBathUK

    Использование полотенцесушителя для сушки полотенец в зимние месяцы является стандартным.Вам по-прежнему нужны средства управления мощностью нагрева полотенцесушителя. Дело не в установке полотенцесушителя и подключении радиатора. Белые термостатические угловые клапаны радиатора для полотенец iBathUK пригодятся, когда дело доходит до управления теплопроизводительностью вашего полотенцесушителя.

    Характеристики

    Твердый латунный сердечник

    Прочный сердечник термостатического клапана изготовлен из твердой латуни. Этот материал придает клапану прочную конструкцию и исключительную долговечность.Для эстетичного вида отделка внутренней поверхности имеет глянцевый белый или хромированный цвет. Таким образом, вы можете ожидать, что этот клапан для полотенцесушителя подойдет к любому декору ванной комнаты.

    Клапан под углом 90 градусов

    В комплект клапанов входит клапан с углом наклона 90 градусов (но также доступна версия с прямым клапаном). Это упрощает установку комплекта и, что немаловажно, удобство использования. Термостатический клапан легко доступен; пользователям не нужно перегибать палку или преодолевать узкие углы, чтобы использовать клапан.

    Стандартное соединение 15 мм

    Радиаторный клапан поставляется со стандартным соединением 15 мм. Следовательно, его легко установить и подключить к полотенцесушителю и радиаторам, распространенным на рынке Великобритании.

    Термостатический контроль

    Белый термостатический угловой полотенцесушитель iBathUK имеет термостатическое регулирование. Эта функция позволяет клапану автоматически включать и выключать обогрев полотенцесушителя. Как вы понимаете, регулировать мощность нагрева полотенцесушителя намного проще.

    10-летняя гарантия

    На белые термостатические угловые полотенцесушители iBathUK предоставляется лучшая в отрасли 10-летняя гарантия. Это говорит о доверии iBathUK к своему продукту. Комплект не только прочен, iBathUK также тщательно проверяет свои продукты на утечки.

    Плюсы:

    • Доступный
    • Эстетичный
    • Простота установки и хорошая посадка

    Минусы:

    • Пластиковая часть подвержена деградации, становится хрупкой и легко повреждается

    2.Набор термостатических клапанов для радиатора Realm Angled TRV с черным никелем

    Термостатические радиаторы работают лучше всего, когда вы используете радиаторные клапаны. Если вы хотите, чтобы ваш радиатор работал на полную мощность и выглядел гладко, купите набор термостатических клапанов радиатора Realm Angled TRV с черным никелем.

    Клапаны помогают легко контролировать температуру в помещении. Это одна из самых маленьких частей радиатора, которая может выглядеть незначительной, но может творить чудеса, улучшая производительность устройства.В конструкции этого устройства используется латунь, которая покрыта черным никелем, чтобы придать ему отполированный вид.

    Характеристики

    Подходит для большинства радиаторов

    Эта модель имеет 15-миллиметровые соединения, что делает ее подходящей для большинства европейских радиаторов. Итак, если у вас в доме есть один из новейших радиаторов, вы можете доверять этому клапану, чтобы он работал с устройством без каких-либо помех.

    Подходящие углы

    Эти угловые клапаны сохраняют соответствующее положение, так что они могут соединяться с трубами центрального отопления под радиатором или с трубами, выходящими из пола.Помимо этих углов, они также правильно подходят для боковой стороны вашего радиатора и труб, проходящих через стены.

    Durable

    Черный никель в сочетании с латунью в качестве основного металла делает его очень прочным. Купите это, и пусть ваши радиаторные клапаны прослужат долгие годы.

    Если вы хотите быть уверены, что ваш радиатор постоянно работает в оптимальном состоянии, купите набор термостатических клапанов для радиатора Realm Angled TRV с черным никелем прямо сейчас. Это стоит каждой потраченной копейки.

    Плюсы:

    • Поставляется с 6-летней гарантией на продукт. Если это не соответствует вашей цели, вы получите свои деньги обратно.
    • Это один из клапанов премиум-класса, который помогает быстро регулировать температуру в помещении.

    Минусы:

    • Это слишком дорого, учитывая конкурентов.

    3. Термостатические клапаны радиатора HB Signature TRV, латунь, белые,

    Вы ищете эстетичный радиаторный клапан, который дополнит ваш декор и тематику? Не ищите ничего, кроме термостатических клапанов радиатора TRV белого цвета из латуни HB Signature.Этот термостатический радиатор был разработан, чтобы быть красивым и функциональным. Он не только подчеркивает радиатор или вешалку для полотенец, но и помогает такой технике правильно функционировать. Радиаторные клапаны точно регулируют тепловую мощность, что позволяет экономить энергию и деньги. Это не только красивое приспособление, но и пригодное для использования по назначению.

    Характеристики

    Исключительная отделка

    Помимо стандартной белой отделки, вы также можете выбрать этот термостатический радиаторный клапан с широким разнообразием отделки, чтобы соответствовать вашему радиатору.Вы можете приобрести этот клапан в антрацитовом, серебряном, хромированном или черном цвете. Вы можете согласовать цвет клапана с другими приборами, сохраняя при этом единообразие декора.

    Durable

    HB Signature Термостатические радиаторные клапаны TRV цвета латуни белого цвета разработаны с учетом долговечности. От выбора материала до отделки термостатический клапан отличается прочностью. Корпус клапана выполнен из цельной латуни. Таким образом, он не только устойчив к коррозии, но и достаточно вынослив, чтобы выдерживать многолетний ежедневный износ.

    Кроме того, он имеет толстый слой хрома, покрывающий всю поверхность. Это увеличивает долговечность отделки поверхности, остается неизменной в течение многих лет. Покрытие устойчиво к растрескиванию и отслаиванию.

    Точный термостат

    Клапаны TRV исключительно точны, когда речь идет о регулировании температуры и тепловой мощности. Простой в использовании термостатический клапан радиатора исключительно точно регулирует тепловую мощность радиатора и вешалки для полотенец, тем самым поддерживая заданную температуру.

    Долгосрочная гарантия

    На клапан предоставляется 5-летняя долгосрочная гарантия.

    Диапазон различных углов

    Эти клапаны TRV доступны в виде угловых, угловых или прямых клапанов и выбора цвета (антрацит, черный, белый или серебристый).

    Плюсы:

    • Прочная конструкция
    • Эстетично с разнообразной отделкой, подходящей к любому дизайну радиатора
    • Простота установки и использования
    • Достойное качество и долговечность

    Минусы:

    • Небольшой размер может сделать использование термостатический клапан немного затруднен

    4.Drayton 0707260 Термостатические клапаны радиатора TRV4

    Эффективность радиатора может снизиться, особенно если вы не уделяете внимания регулярному техническому обслуживанию. Однако добавление радиаторного клапана может гарантировать стабильную работу радиатора. Drayton 0707260 TRV4 — один из самых известных радиаторных клапанов на рынке. Всегда разумно иметь сменную термостатическую головку радиатора, потому что никогда не знаешь, когда старый станет неисправным. Продолжайте читать, чтобы узнать о множестве различных характеристик этих удивительных термостатических радиаторных клапанов.

    Характеристики

    Подробные инструкции по установке

    Вы получите подробные инструкции о том, как установить головку на верхнюю часть клапана. Кроме того, в инструкциях также указано, что вам следует делать с двумя металлическими штифтами и как их нужно установить.

    Регулируемая головка

    Основание металлического кольца имеет резьбу 30 мм, которая подходит к головке. С другой стороны, к одному концу корпуса клапана прикреплена резьба 28 мм. Это поможет вам прикрепить головку клапана с помощью металлических колец диаметром от 28 мм до 30 мм.

    Нет утечек

    Эта сменная головка отлично работает с радиаторами, установленными на стене. Вы должны снять контрольную головку и установить крышку, чтобы предотвратить утечку.

    Радиаторные клапаны со временем изнашиваются. Если у вашего предыдущего комплекта клапанов нет эффективной головки, замените его на термостатические радиаторные клапаны Drayton 0707260 TRV4. Он предлагает отличное соотношение цены и качества, гарантируя, что ваш радиатор будет работать максимально эффективно в обозримом будущем.

    Плюсы:

    • На головке есть маркировка, которая поможет вам понять, как полностью открыть ее положение при установке на предыдущую головку.
    • Регулируемые размеры напора делают его одним из самых универсальных радиаторных клапанов, которые вы можете найти.

    Минусы:

    • Это немного тяжелее по сравнению с другими сменными головками радиаторных клапанов.

    5. Хромированные термостатические клапаны радиатора Realm Corner TRV

    С наступлением зимы вам нужно, чтобы радиатор работал на полную мощность.Но нет гарантии, что он будет работать на пике все время. Это просто прибор, и иногда вы не можете контролировать его работу. К счастью, хромированные термостатические радиаторные клапаны Realm Corner TRV могут исправить эти недостатки. Угол наклона этого набора клапанов настолько точен, что он быстро восстанавливает радиатор и помогает ему постоянно работать оптимально. Это не только гарантирует бесперебойную работу устройства, но и гарантирует его долгие годы.

    Характеристики

    Быстрый контроль температуры

    Этот набор клапанов имеет защитный экран с одним замком, угловой корпус TRV и термостатическую головку клапана радиатора, которая помогает вам быстро и легко контролировать температуру в помещении.

    Дополнительные инструкции

    Вам не нужно нанимать профессионала для установки этого клапана на радиатор. Поставляется с полной инструкцией по установке и колпачками декоратора для дальнейшего удобства.

    Невероятные угловые положения

    У угловых клапанов самые точные углы. Это поможет вам прикрепить его к любым трубам центрального отопления, выходящим из радиаторного клапана и стен.

    Хромированные термостатические клапаны для радиатора Realm Corner TRV невероятно эффективны, когда речь идет об улучшении характеристик вашего радиатора.Вы были бы удивлены, увидев, как такое маленькое устройство может так сильно изменить уровень производительности.

    Плюсы:

    • На это устройство действует 6-летняя гарантия. Если вы видите, что это не добавляет ценности вашему радиатору, вы можете вернуть свои деньги.
    • Присоединения клапана 15 мм подходят почти для большинства радиаторов, доступных на рынке. Есть большие шансы, что он подойдет и к вашему радиатору.
    • Полированная латунь и хромированная отделка делают этот клапанный комплект долговечным.

    Минусы:

    • Немного тяжелее по сравнению с конкурентами.

    6. Набор клапанов радиатора Elegance Traditional Angled Designer — черный никель

    Как убедиться, что ваш радиатор все время работает на оптимальном уровне? Вы можете сказать «регулярное обслуживание», но есть другой способ улучшить его производительность. Купите набор клапанов для радиатора Elegance Traditional Angled Designer, и вскоре вы увидите резкую разницу в уровне производительности радиатора.Не то чтобы у этого клапана было слишком много функций. Производители позаботились о точных размерах и углах клапанов. Это имеет огромное значение для работы радиатора.

    Характеристики

    Высококачественная отделка

    Если вы один из тех, кто хочет сохранить стильный вид радиатора, этот набор клапанов станет идеальным дополнением. Его черная никелевая отделка в значительной степени улучшит внешний вид радиатора.

    Точные углы

    Углы этого радиаторного клапана очень точные. Это одна из причин, по которой он подходит практически ко всем типам радиаторов, представленных на рынке.

    Легкий

    Хотя в этом клапанном комплекте используются никель и латунь, весь блок не так много весит. Это упрощает установку клапана на радиатор.

    Набор дизайнерских радиаторных клапанов Elegance с традиционным углом наклона — отличный продукт для вашего радиатора.Это увеличивает производительность радиатора без ущерба для срока его службы. Установите его сейчас, чтобы увидеть заметную разницу в регулировании температуры в вашей комнате.

    Плюсы:

    • Это один из самых прочных клапанных наборов, которые вы когда-либо встречали для радиатора. Латунь служит годами и, следовательно, делает этот клапан долговечным.
    • Цвет этого набора клапанов сочетается с огромным количеством доступных радиаторов. Возможно, вам больше не придется искать по его цвету.
    • Поставляется с двусторонним двусторонним корпусом и термостатической головкой.

    Минусы:

    • Некоторым это может показаться дорогим, учитывая, что есть более дешевые варианты.

    7. Термостатический клапан радиатора Kartell TRV + Lockshield

    Большинство людей жалуются, что зимой они не могут максимально эффективно использовать свои радиаторы. Это обычная проблема во многих домах, но вы можете заставить все работать, не тратя целое состояние.Вместо того, чтобы вызывать специалиста для проверки радиатора, купите термостатический клапан радиатора Kartell TRV + запорный экран. Этот радиаторный клапан волшебным образом работает почти на всех радиаторах. Все, что вам нужно сделать, это установить его на радиатор и сравнить его характеристики с предыдущими. Вы будете удивлены, увидев, как быстро ваш радиатор начнет улучшать свой уровень производительности.

    Характеристики

    Долговечная отделка

    При изготовлении этого клапана для радиатора производители использовали нержавеющую сталь.Это не только предотвращает ржавчину, но и обеспечивает долговечность. Вам не придется думать о покупке еще одного клапана в ближайшие несколько лет.

    Работает с несколькими радиаторами

    Независимо от того, есть ли у вас однотрубная или двухтрубная система в вашем радиаторе, этот набор клапанов будет работать практически со всеми вариантами, работающими в вашей системе центрального отопления.

    Accurate Fittings

    Головка вместе с запорным щитком подходит для установки на несколько труб. Это еще одна причина, по которой его можно прикрепить к широкому спектру радиаторов.

    Если вы хотите улучшить характеристики своего радиатора этой зимой, купите термостатический клапан радиатора Kartell TRV + запорный экран. Это жемчужина продукта и невероятное дополнение к вашему радиаторному блоку.

    Плюсы:

    • Это один из самых дешевых наборов клапанов на рынке прямо сейчас. Он не отказывается от функций, но позволяет снизить цену, чтобы больше людей могли использовать устройство.
    • Для установки этого клапана на радиатор не требуются навыки слесаря.
    • Резьба и размер головки подходят практически для всех типов радиаторов.

    Минусы:

    • Он поставляется только с годовой гарантией, что значительно меньше, чем у его конкурентов.

    8. Клапаны радиатора iBathUK Premium Chrome с прямыми полотенцами

    Вы ищете эффективный и долговечный радиатор, который поможет вам регулировать тепловыделение на вешалке для полотенец? Рассмотрите возможность приобретения клапанов радиатора iBathUK Premium Chrome с прямыми полотенцами.Этот простой в использовании радиаторный клапан, разработанный для эффективного выполнения своих функций, поможет вам регулировать тепловую мощность с максимальной точностью. С другой стороны, он прочный, чтобы противостоять износу, вызванному горячей водой, протекающей через клапаны. Он не только прослужит долго, но и обеспечит отличный сервис в течение всего срока службы.

    Характеристики

    Твердый латунный сердечник

    Клапаны радиатора iBathUK Premium Chrome с прямыми полотенцами сделаны прочно и надежно.iBathUk производит этот комплект клапанов из твердой латуни, что придает комплекту исключительную долговечность и устойчивость к коррозии, износу и истиранию.

    180 градусов (прямые клапаны)

    Хромированные прямые клапаны радиатора для полотенец iBathUK Premium имеют прямые клапаны, подходящие для вешалок для полотенец, где подходят прямые крепления. Также доступны угловые версии этого клапана.

    Хромирование

    Комплект прямых радиаторных клапанов iBathUK имеет толстое хромирование, которое защищает всю сердцевину от коррозии.Хромированная отделка придает клапанам эстетичный вид. Наконец, хромированная отделка позволяет пользователям легко очищать клапан при ежедневной очистке.

    Протестировано и аккредитовано

    Клапаны радиатора iBathUK Premium с прямыми хромированными полотенцами были тщательно протестированы и аккредитованы для своей цели. Изделие проверено на отсутствие утечек. Кроме того, комплекты разработаны и протестированы на совместимость с системами отопления в Великобритании.Наконец, этот комплект клапанов радиатора для прямых полотенец соответствует требованиям BS2767.

    10-летняя гарантия

    Поставляется с лучшей в отрасли 10-летней гарантией.

    Плюсы:

    • Простота установки
    • Дополняет любую хромированную вешалку для полотенец
    • Доступно
    • Хромированная отделка упрощает чистку прибора

    Минусы:

    • ПТФЭ лента может потребоваться при установке клапана для плотная посадка

    9.Только головка стандартного термостатического радиаторного клапана Myson

    Идеальный термостатический радиаторный клапан может изменить правила игры и улучшить ее работу. В этом решении от Myson главное — эффективность, согласованность и общее качество. Головка исключительна сверху вниз и предоставляет конечному пользователю ряд замечательных преимуществ.

    Характеристики

    Perfect Fit

    Подгонка просто идеальна и соответствует тому, что требуется пользователю, когда пришло время все настроить.Легко удалить старую часть и заменить ее этой альтернативой. Это полное соответствие, и установка не займет много времени, как только процесс начнется.

    Простота использования

    Стандартная головка термостатического клапана радиатора Myson является исключительным вариантом по нескольким причинам, одна из которых связана с простотой. Это не займет много времени, и это реально сэкономит время для обычного пользователя. Выньте голову и посмотрите, как она будет готова через несколько минут.

    Refined Finish

    Корпус выполнен из пластика и эстетично смотрится со всех сторон. Он хорошо сочетается с системой в целом и не торчит, как больной палец. Это упрощает сохранение на месте в течение длительного времени, поскольку радиатор продолжает работать по назначению. Это великолепная часть, идеально подходящая для современной обстановки.

    Хорошая производительность

    Предпосылкой для установки этой детали является обеспечение правильной работы системы.В этом отношении Myson хорошо поработал с головой, поскольку она отлично работает в системе. Пользователям не нужно беспокоиться ни о чем, если деталь установлена ​​правильно.

    Плюсы:

    • Настройка занимает не более нескольких минут
    • Подгонка бесшовная, что обеспечивает высокое качество результатов
    • Деталь эстетически приятна после установки

    Минусы:

    • Изготовлена ​​из пластика и может разбивка на дальние расстояния

    10.Только головка термостатического клапана радиатора Myson Contract

    Все ожидают, что их радиаторы будут работать на полную мощность зимой. Вы предпочитаете оставлять его включенным в течение нескольких часов и думаете, что он будет работать стабильно без каких-либо помех. Хотя некоторые новые радиаторы могут оправдать ваши ожидания, многие другие — нет. Бытовая техника со временем изнашивается, но если вы хотите поддерживать уровень производительности вашего радиатора, вам следует использовать только стандартную термостатическую головку клапана радиатора Myson.Это винтик в колесе, который может поднять производительность вашего радиатора на новый уровень.

    Характеристики

    Запасная головка

    Этот блок поставляется со сменной стандартной головкой, что делает его более эффективным, так что радиатор может постоянно работать на оптимальном уровне. Все, что вам нужно сделать, это сменить головки и посмотреть, насколько хорошо работает радиатор.

    Простая установка

    Для установки этого клапана не требуются навыки сантехника или электрика.Поставляется с подробными инструкциями по установке. Следуйте им, и вы увидите заметное улучшение характеристик радиатора.

    Облегченный

    У этого устройства нет клапана. У него только головка радиатора. Вот почему это одно из самых легких доступных устройств, которое может увеличить производительность и срок службы радиатора.

    Если вы ищете замену радиатору TRV2, нет ничего лучше, чем стандартная термостатическая головка клапана радиатора Myson, предназначенная только для ваших целей. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Это недорогой способ сохранить работу термостатического клапана радиатора на долгие годы.

    Плюсы:

    • В нем есть подробные инструкции о том, как заблокировать штифты, ограничить температуру и отрегулировать датчики.
    • Это стандартная сменная головка для радиаторного клапана TRV2.
    • Цена находится в пределах бюджета домовладельцев.

    Минусы:

    • Не включает клапан. Клапан нужно покупать отдельно.

    Термостатический радиаторный клапан Руководство по покупке

    Термостатические радиаторные клапаны — хорошее приобретение, если вы хотите сэкономить энергию и повысить уровень комфорта в своем доме.

    Что такое термостатический клапан радиатора?

    Термостатические радиаторные клапаны — это клапаны, которые регулируют себя в зависимости от температуры. Вместо того, чтобы вручную настраивать клапан для обогрева или охлаждения помещения, вы просто устанавливаете целевую температуру на термостатическом клапане радиатора, и он будет регулировать температуру за вас.

    Что такое запорные клапаны?

    Радиаторы обычно имеют два клапана. Один клапан используется для определения количества горячей воды, поступающей в радиатор.Это клапан, который вы обычно настраиваете вручную (или настраиваете, если это термостатический клапан). Другой — это клапан Lockshield, который уравновешивает систему и контролирует количество тепла, выделяемого радиатором. Запорные клапаны сконструированы таким образом, что их «установил и забыл», и вам не нужно было их регулярно регулировать.

    Они закрыты пластиковым колпачком, и вы должны установить их один раз и снова надеть колпачок, чтобы случайно не поменять его в будущем. Если вам все же нужно отрегулировать его, вы должны снять колпачок и использовать инструменты для замены клапана.Обычно инженер-теплотехник устанавливает клапан Lockshield, когда радиатор установлен, так что все радиаторы в вашем доме будут нагреваться примерно с одинаковой скоростью (вместо того, чтобы нагреваться ближайшим к вашей системе отопления, но радиатор в ванной долгое время оставаться холодными). Это известно как «балансировка радиаторов».

    В чем разница между ручными и термостатическими клапанами?

    Если вы живете в старом доме или купили очень простую систему отопления, у вас все еще могут быть ручные радиаторные клапаны.Эти основные клапаны необходимо настраивать вручную, а это значит, что вам придется активно управлять ими в течение дня. Вы не можете легко поддерживать в доме постоянную температуру. Вам нужно будет не забыть выключить их для экономии энергии и включать, когда вы хотите согреть дом.

    Термостатические клапаны, напротив, предназначены для управления вещами за вас. Клапан содержит жидкость или воск, который будет определять температуру в комнате и перекрывать поток воды, когда радиатор достигает заданной температуры.Вы можете установить в радиаторе комфортную температуру, а затем просто оставить его, не беспокоясь о потерях энергии.

    Какой размер клапана радиатора мне нужен?

    Радиаторные клапаны бывают разных размеров в зависимости от размера трубопроводов, к которым они присоединяются. Стандартные трубы обычно имеют длину 15 мм для медных трубопроводов, но было бы неразумно просто предполагать, что в вашей собственности есть трубы такого размера для водопровода.

    Иногда установщики предпочитают использовать трубы диаметром 22 мм, и в очень старых зданиях нередки даже большие трубопроводы.Кроме того, существует такая вещь, как «микротрубка» диаметром всего 8 или 10 мм. Чтобы установить 15-миллиметровый клапан на трубу этого типа, вам понадобится переходник.

    Измерьте трубу перед покупкой нового радиаторного клапана. Кроме того, обратите внимание на тип материала, из которого сделана труба. Большая часть трубопроводов сделана из меди, и большинство клапанов потребительского класса подходят для медных труб. Однако если вы живете в очень старом доме, возможно, у вас есть железные трубы. В этом случае вам понадобится клапан большего размера с другой резьбой.

    Пластиковые трубы стали популярными в некоторых регионах, потому что их легко установить. Однако пластиковые трубы не могут принимать клапаны, предназначенные для медных труб. Если вы не знаете, что покупать, спросите своего установщика.

    Особенности термостатического радиаторного клапана

    Одна из проблем, связанных с поиском термостатических радиаторных клапанов, подходящих к вашим радиаторам, будь то традиционные, вертикальные радиаторы или радиаторы для ванных комнат, в каждом доме, вероятно, немного разная сантехника.Это означает, что вам нужно найти что-то, что будет подходить к дизайну вашего дома.

    Угловые TRV

    Угловые TRV полезны для радиаторов, которые необходимо подсоединять к трубе под углом примерно 90 градусов — например, труба выходит из стены или поднимается от пола, и вам нужен угол, чтобы достать впуск радиатора. Этот тип клапана уменьшает количество видимых труб, необходимых для выравнивания с радиатором, что является одной из причин его популярности.

    Прямые ТРВ

    Прямые клапаны — это клапаны, которые подключаются от пола по горизонтали.Нет ни изгиба, ни изгиба. Вода просто течет прямо через трубу и клапан. Если ваш трубопровод проходит вдоль стены или вверх и выходит из пола прямо в радиатор, тогда подойдет прямой радиаторный клапан.
    Угловые ТРВ

    Угловой клапан иногда называют плоским передним клапаном. Это популярный декоративный выбор. Угловые клапаны не выступают из нижней части радиатора и не занимают много места. Хотя они выглядят великолепно, есть некоторые практические соображения.Их может быть сложно отрегулировать, поскольку верхняя часть клапана обращена внутрь.

    TRV с H-образным блоком

    Если у вас радиатор с центральным подключением, то клапан с H-образным блоком — хороший выбор, поскольку они уменьшают пространство, которое занимает радиатор в целом. Их не часто используют для стандартных радиаторов отопления, но они очень популярны для более узких вешалок для полотенец, которые, как правило, устанавливаются в небольших ванных комнатах.

    Цвет

    Было время, когда радиаторные клапаны были либо простыми металлическими, либо свернутыми из старого пластика.Сегодня времена изменились, и вы можете получить гораздо более красивые клапаны, в том числе клапаны, покрытые обработанной древесиной, которые могут стать потрясающим дополнением к старинной собственности, хромированные клапаны для этого чистого и полированного вида и пластиковые клапаны с более четкой маркировкой, которая, хотя и не точно декоративный, действительно предлагает преимущества простоты использования. Для украшения также можно использовать хомуты и втулки радиаторных труб и крышки радиаторных клапанов.

    Размер

    Наиболее распространенные размеры — 8 мм / 10 мм / 15 мм. Однако доступны и другие размеры, и вы можете использовать переходники и соединители, чтобы клапан подходил к трубе необычного размера.Однако лучше всего измерить трубы перед покупкой, а затем выбрать TRV, который подходит к трубе.

    Положение клапана

    Хотя большинство термостатических радиаторных клапанов устанавливаются в нижней части радиатора, нет правила, которое бы гласило, что это должно быть так. Если хотите, вы можете поставить вентиль вверху. Если вы решите это сделать, убедитесь, что клапан является двунаправленным, потому что верхнее соединение, скорее всего, является возвратной трубой, а не входной. Кроме того, обратите внимание, что температура воздуха в верхней части радиатора, вероятно, будет выше, поэтому вам может потребоваться установить клапан на более высокую температуру, чем вы привыкли, чтобы он оставался открытым.

    Если вы не знаете, что купить, поговорите со своим установщиком или попросите совета у сантехника, прежде чем тратить деньги. Термостатические радиаторные клапаны — это относительно простая модернизация, но для того, чтобы получить от них максимальную отдачу, требуется определенный опыт.

    Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

    Если у вас старый дом с водяным отоплением и только одним термостатом на весь дом, поддержание равномерной температуры может быть затруднено, поскольку в некоторых комнатах / зонах слишком много жарко или слишком холодно по отношению к другим.Когда была установлена ​​система отопления, каждый радиатор был подсоединен к одному набору труб, что не позволяло индивидуально контролировать их работу. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! В готовом доме может быть трудно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, — это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

    Новая установка TRV

    TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса.При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

    Honeywell eTRV

    Традиционные ТРВ работают без потребности в электроэнергии и устанавливаются путем снятия старого ручного запорного клапана и замены его ТРВ, который легко контролируется поворотом шкалы для регулировки температуры. Как и в случае со многими другими устройствами сегодня, существуют также электронные «умные» версии.Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

    Есть два места, где нельзя устанавливать TRV — первое — в ванных комнатах. Это связано с тем, что тепло, производимое ванной / душем, заставит TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией.Второе место находится в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

    Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет снижения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

    Термостатические радиаторные клапаны (TRV) — TheGreenAge

    Что такое термостатические радиаторные клапаны (ТРВ)?

    Термостатические радиаторные клапаны обычно называются TRV и используются для регулирования температуры воздуха в разных комнатах — обычно вы найдете их сбоку от радиаторов.

    TRV являются лишь одним из ряда средств управления отоплением, которые позволяют домовладельцам более эффективно отапливать свои дома. При правильной настройке они позволяют иметь разные зоны нагрева по всему дому, несмотря на то, что тепло обеспечивает только один централизованный котел.

    Как работает TRV?

    TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды в радиатор. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса. При изменении комнатной температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

    Если в комнате станет слишком жарко, расширение капсулы приведет к тому, что штифт закроет клапан, что замедлит поступление горячей воды в радиатор.Точно так же, если температура в комнате падает, сжатие капсулы в головке клапана вытягивает штифт, позволяя горячей воде снова войти в радиатор.

    Обычно в капсулах TRV используются два материала — воск или жидкость. В целом, ликвидные модели считаются лучше, и их цена отражает это. Одним из их преимуществ является их способность реагировать на изменения температуры — в то время как восковая капсула относительно медленно расширяется или сжимается, жидкая капсула намного быстрее изменяет поток воды в радиатор.

    Стоимость TRV

    Традиционный TRV обойдется вам примерно в 10–30 фунтов стерлингов за штуку.

    Где нельзя использовать TRV

    Есть два места, в которых не следует устанавливать TRV на радиаторах отопления — первое — в ванных комнатах. Это связано с тем, что тепло, производимое ванной / душем, приведет к отключению TRV (это приведет к расширению капсулы) именно тогда, когда вам нужно тепло от радиатора для борьбы с конденсацией.

    Мы также не рекомендуем устанавливать ТРВ в той же комнате, что и основной термостат отопления.Главный термостат будет напрямую связан с котлом, включив его или выключив, поэтому, имея TRV в этой комнате, они будут бороться за контроль — если TRV победит, отопление в вашем доме отключится!

    Smart TRV

    В настоящее время вы можете сделать еще один шаг вперед в управлении зональным отоплением с помощью интеллектуальных ТРВ. Эти электронные TRV управляются дистанционно, чтобы постоянно контролировать температуру в помещении и соответственно перемещать штифт вверх и вниз.

    Их также можно использовать с другими компонентами управления нагревом для создания интеллектуальной системы отопления, такой как система Heat Genius.Это, очевидно, значительно увеличивает стоимость системы, но позволяет точно контролировать и контролировать температуру в отдельных комнатах дома одним нажатием кнопки на планшетном компьютере или телефоне.

    TRV — хорошая идея?

    В объектах с приличным количеством разных комнат, TRV определенно стоит рассмотреть, особенно если есть комнаты, которые не используются и, следовательно, не стоит отапливать в первую очередь.

    Они могут обеспечить значительную экономию энергии, особенно в составе интеллектуальной системы отопления.

    Однако важно поддерживать их в рабочем состоянии; у многих клиентов, которых мы видим, есть нефункционирующие TRV.

    Важно следить за тем, чтобы вентиляционные отверстия головки клапана не забивались пылью и другими предметами, поскольку это может препятствовать попаданию воздуха в капсулы с жидкостью или парафином, которые контролируют работу TRV. Также стоит раз в год проверять, что штифт в корпусе клапана все еще движется свободно (иногда они застревают).

    Для этого отвинтите головку клапана от корпуса — это должен показать штифт, который перемещается вверх и вниз, контролируя поток воды в радиатор.Пружина должна удерживать штифт полностью выдвинутым над клапаном — если штифт не двигается при нажатии на него, возможно, вам придется заменить весь клапан в сборе.

    Какой температуре соответствуют цифры или шкала на термостатическом вентиле радиатора? — Энергид

    Цифры или шкалы на термостатических клапанах радиатора не соответствуют точной температуре, а скорее соответствуют уровню комфорта. Путем проб и ошибок вы найдете настройку, которая соответствует вашим потребностям!

    Приблизительное преобразование в градусы Цельсия

    Невозможно точно перевести шкалу термостатического клапана радиатора в градусы Цельсия.Это почти полностью зависит от планировки вашей комнаты.

    Однако приблизительный пересчет можно произвести. Например, положение клапана * соответствует температуре защиты от замерзания , а положение 3 t o приблизительно 20 ° C . Взяв это за основу, вот приблизительная таблица преобразования с комнатами и видами использования, для которых рекомендуются эти настройки.

    Положение клапана Эталонная температура Рекомендуемая настройка для
    * 6 ° С Защита от замерзания
    0-1 12 ° С Подвал, лестница
    1 15 ° С Нежилое помещение, прачечная, ниша
    2 17 ° С Прихожая, коридор
    2-3 18 ° С Спальня
    3 19-20 ° С На кухне
    3-4 20-21 ° С Гостиная, детская спальня
    4 22 ° С Ванная комната
    5 Максимум. Клапан полностью открыт

    Почему на термостатических вентилях радиатора не указана температура?

    Чтобы понять это, вам нужно быстро познакомиться с работой вашего термостатического клапана радиатора: внутри вашего клапана находится термостатический баллон, который содержит жидкость, гель или газ. Эта лампочка расширяется или сжимается в зависимости от температуры окружающей среды. При этом он открывает или закрывает клапан, который пропускает нагретую воду в радиатор или предотвращает ее попадание.

    Реакция термостатической лампочки зависит от планировки вашей комнаты. Таким образом, на лампу влияет тепло, излучаемое радиатором, температура воды, холодное излучение стены или окна.

    Вот почему невозможно точно масштабировать термостатический клапан в градусах Цельсия. Поэтому ваш термостатический вентиль радиатора имеет такие маркировки, как: *, 1, 2, 3, 4, 5.

    Как правильно настроить термостатические клапаны радиатора?

    Действуйте следующим образом:

    1. немного поиграйте вначале, пока не найдете подходящую для вас температуру;
    2. держитесь подальше от этого;
    3. не поддавайтесь искушению полностью открыть вентиль, когда вы заходите в комнату утром и находите ее слишком холодной;
    4. не устанавливайте клапан на минимум, когда он слишком горячий;
    5. пусть термостатическая лампочка делает свою работу естественным образом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
