Содержание

Проект водяного теплого пола заказать

В последние годы отопление дома теплыми полами приобретает все большую популярность. Вместе с тем, такая система является весьма чувствительной к качеству монтажа, а ее ремонт может оказаться очень затратным или даже невозможным. Застраховать себя от возможных проблем поможет разработка проекта теплого пола.

Инженеры компании СКК Инжиниринг рады предложить Вам свои услуги в области проектирования системы теплых полов. Мы готовы разработать проект в сжатые сроки и на привлекательных условиях.

Стоимость проектирования

проект цена
Теплый водяной пол от 60 р/м2
Автоматическое поконтурное регулирование от 10 р/м2




Корректность работы теплых полов в доме напрямую зависит от типа, диаметра и шага укладки трубопроводов. Неверный выбор данных параметров может привести к нескольким крайне нежелательным последствиям.



Важные особенности напольного отопления или почему так важно разработать проект:

  • температура в помещении будет ниже требуемой
  • поверхность чистового покрытия пола будет прогрета неравномерно: иногда ступнями ног даже можно ощутить так называемый эффект «зебры» – чередование более и менее нагретых зон
  • мощности циркуляционного насоса окажется недостаточно для прокачки теплоносителя. Результат – нарушение циркуляции и недогрев отдельных контуров
  • Водяной теплый пол укладывается в стяжке и по определению является скрытой системой. Но как узнать, где именно проходит труба, при планировании ремонта, например, через 10 лет? Такая информация содержится в проекте теплого пола, который всегда будет с Вами и в следующие несколько десятков лет будет самым верным помощником в эксплуатации и обслуживании внутренних коммуникаций. Он будет понятен и полезен как важный источник информации для любых обслуживающих организаций

При проектировании водяного теплого пола мы обязательно производим сначала теплотехнический расчет здания, а затем и гидравлический расчет трубопроводов.

Это позволяет гарантированно избежать перечисленных ошибок и добиться следующих результатов:

  • система будет работать корректно, наиболее энергоэффективно и в оптимальном режиме
  • внутренний климат в каждом помещении будет удовлетворять условиям Технического задания

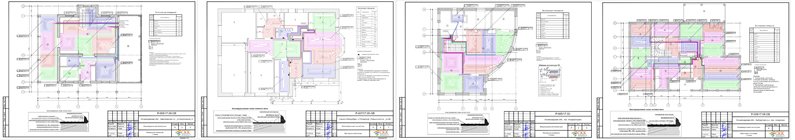

primery proektov teplogo pola

Выполнение схемы теплого водяного пола это лишь один из этапов разработки проекта целиком, поэтому предлагаем Вам ознакомиться с разделом — проектирование отопления загородного дома.

Состав проекта водяного теплого пола

  1. Теплотехнический расчет здания
  2. Гидравлический расчет. Включает в себя определение потери давления и расхода теплоносителя в каждом контуре. На основе этих данных, принимая во внимание тип финишного покрытия, подбирается диаметр трубопровода водяного пола, шаг укладки и циркуляционный насос. Проект теплого пола содержит информацию о требуемых расходах в каждом контуре, которые устанавливаются на коллекторе в ходе пусконаладки
  3. Планы раскладки трубопроводов с указанием диаметра и шага укладки, длины каждой петли
  4. Схемы обвязки коллекторов
  5. Спецификация оборудования и материалов

Пример проекта отопления дома теплым полом (скачать)

Как построена наша работа:
  1. Вы заполняете бланк технического задания на проект

skk-eng.ru

Проект системы отопления на основе водяного теплого пола

Системы отопления на основе водяных теплых полов являются наиболее комфортным способом отопления коттеджа и квартиры, и других общественных зданий, например, бассейнов. Проектирование теплого пола это интересная инженерная задача так, как необходимо учесть ряд требований и особенностей данной системы, а именно, правильно рассчитать и сбалансировать циркуляционные кольца.

Проект системы отопления и водяного теплого пола

Теплые полы обычно проектируются в комплексе с системой отопления так, как источником тепла обычно выступает именно топочная. При этом даже в самом хорошо утепленном коттедже и при самых высоких коэффициентах теплопроводности материалов напольного покрытия одной системой теплого пола далеко не всегда удается покрыть все теплопотери помещения и есть необходимость в дополнительных тепловых приборах. Более того обычно заказчик желает оборудовать теплыми полами не все помещения, а только некоторые, в основном это туалетные и ванные комнаты, спальни и гостиные, а лестничные клетки, коридоры, кладовые и другие вспомогательные помещения отапливаются при помощи радиаторов. Поэтому специалисты нашего проектного института по отоплению в Харькове и Украине рекомендуют рассматривать проект теплого пола вместе с проектом основной системы отопления. В случае коттеджа это наиболее оптимальное решение, ведь в проект отопления входит проект топочной, в которой можно предусмотреть различные комплексные энергосберегающие решения.

проектирование теплового пола в квартире

Особенности проектирования теплого пола

Гидравлическими особенностями проекта теплого пола является правильный выбор шага труб, правильная разбивка на циркуляционные кольца, правильный подбор смесительного узла и насоса и ряд других особенностей. Первым с чего начинается проект теплого пола это выбор шага труб, который зависит  чаще всего от типа помещения, в санузлах обычно принимают шаг в 100-150мм, в спальных и гостиных шаг труб находится в пределах 150-250мм.

Схема укладки труб при проектировании теплого пола

Следующим параметром является схема укладки труб, наиболее распространенными являются схемы типа «улитка» и «змейка», остальные типа это в основном комбинирование двух предыдущих. Схема теплого пола типа «улитка» представляет собой закрученную к середине комнаты спираль, в которой подающий и обратный трубопровод чередуется. Схема «змейка» это укладка одной трубы петлями от одной стены к другой. Преимущества «улитки» это наиболее равномерная температура всего пола в помещении, температура пола приблизительно средняя между температурами подачи и обратки. А при схеме «змейка» идет снижение температуры, пола по длине трубопровода, что в принципе оправдано в случае укладки от наружной стены, где потери тепла немного выше.

схема укладки теплового пола

Проектирование теплого пола — разбивка на циркуляционные кольца

Одним из главных этапов при проектировании теплого пола это разбивка на циркуляционные кольца, дело в том, что в зависимости от диаметра трубопровода кольцо может иметь ограничение по длине, иначе насос не сможет его прокачать независимо от мощности. Это связанно с внутренним сопротивлением трубопровода и отсутствием тепловых приборов. Наиболее распространенными диаметрами трубопровода для теплого пола является 15 и 18мм, для такого размера длина кольца, включая подводки от распределительного коллектора, ограничивается 100-120м.п. При этом лучше всегда лучше оставлять небольшой запас, все это учитывается в проекте системы индивидуального отопления, там указывается вся информация о циркуляционном кольце. Еще одним Важным моментом является гидравлическая увязка колец, если перепад по длине между кольцами будет более 15%, то кольца гидравлически не увяжутся, у них будет различное сопротивление и греть будет только одно кольцо с меньшим сопротивлением.укладка и подключение теплого пола

Выбор смесительного узла для проекта теплого пола в коттедже

Температура поверхности теплого пола ограничена, во-первых, комфортом ведь если пол будет горячим, а не теплым то это будет неприятно, во-вторых, температура ограничивается из-за температурных расширений, чем сильней нагреется пол, тем сильнее он расширится, и может повредить стены. Именно поэтому температура поверхности теплого пола обычно ограничивается в среднем 30⁰С, а температура подающего теплоносителя 40⁰С. В среднем же в температура в системе отопления колеблется от 50 до 80⁰С, кроме низкотемпературых систем с конденсационным котлом или с тепловыми насосами и естественно ее необходимо снизить. Смесительный узел отделяет контур теплого пола, фиксируя в нем заданную температуру, при ее снижении трехходовой клапан смесительного узла приоткрывается и подает больше горячего теплоносителя из системы отопления. При повышении температуре в контуре клапан прикрывается и подает больше теплоносителя из обратного трубопровода.

оборудование для теплого пола

Цена проекта теплого пола

Стоимость проектирования определяется индивидуально и зависит от различных параметров, естественно, что при комплексном проектировании не только теплого пола, но и всей системы отопления цена будет ниже, при проектировании топочной еще ниже, а при комплексном проектировании не только отопления, но и вентиляции и кондиционирования еще ниже. Для получения стоимость вам достаточно связаться с нами и наши менеджеры подготовят индивидуальное коммерческое предложение на проектирование, а при необходимости и на монтаж и на пусконаладочне работы.теплый пол в Харьковетеплый пол в квартире

ovk-group.com

как спроектировать своими руками и какая мощность системы?

Теплый пол в качестве дополнительной, а в некоторых случаях и основной системы отопления обладает массой преимуществ, главное из которых — совершенно иной уровень комфорта.

Поскольку теплый пол — важный элемент обогрева дома или квартиры, закладываемый еще на этапе строительства или капитального ремонта, то важно выполнить работы по его монтажу правильно, без ошибок, а также сделать правильный расчет конструкции — мощности, количества материалов, расположения всех элементов.

Проект нужно составлять с учетом множества факторов:

  • площади пола;
  • расчетных теплопотерь помещения;
  • типа используемой трубы;
  • материала покрытия пола
  • и многого другого.

Отталкиваться следует от предполагаемых теплопотерь комнаты, однако прежде стоит определиться с материалом.

Трубы для работы

Требования к качеству, долговечности и прочности в данном случае гораздо выше, чем при укладке обычного трубопровода, потому что замена или ремонт сопряжены с большими неудобствами и затратами. Обычно применяется один из следующих разновидностей трубы.

  • Медная. Этот материал наиболее предпочтителен, так как обладает высокой прочностью, теплопроводностью, химической устойчивостью, небольшим коэффициентом теплового расширения.

    Но трубы из меди гнутся хоть и легче стальных, все равно потребуют дополнительных инструментов для монтажа. Еще одна проблема — высокая стоимость данного материала.

  • Сшитый полиэтилен. Приемлемый по цене материал, теплопроводность ниже, чем у меди, но на вполне достаточном уровне, как и все прочие характеристики.

    Недостаток — излишняя упругость материала. Его не легко согнуть, он стремится сразу же разогнуться.

    Поэтому при укладке придется использовать большое количество крепежей и арматурную сетку в качестве каркаса.

  • Металлопластиковые трубы могут считаться компромиссом цены и качества. Чаще всего в бюджетных проектах системы обогрева используют именно ее.

    Однако стоит помнить, что в дешевых низкокачественных изделиях используются ненадежные клеющие вещества, из-за чего стенка канала может расслоиться и в последствии разрушиться.

  • Применение пластиковых или стеклопластиковых материалов не является разумным выбором. Они очень плохо гнутся, имеют большой коэффициент теплового расширения, у них ниже теплопроводность.

Смотрите нашу видео-подборку по теме:

Проектирование тепловой производительности

Если заложить недостаточное количество теплоносителя, то в помещении будет прохладно даже при закипающей воде в системе, а избыток обернется перерасходом материалов. Расчет водяного теплого пола производится по такому алгоритму:

  1. Вначале следует определить теплопотери помещения или всего дома. Для этого нужно знать толщину стен, теплопроводность материала, из которого они изготовлены, определить потери тепла через крышу, окна, двери, элементы системы вентиляции.

    Часто все эти расчеты игнорируют и принимают теплопотери в размере 100 Вт на квадратный метр площади. Однако в данном случае этот подход не приемлем, потому что обеспечение такой мощности обогрева возможно в очень ограниченных условиях.

  2. Определив теплопотери помещения и зная его площадь, можно высчитать необходимую производительность одного квадратного метра пола.

    Регулирование мощности системы отопления возможно посредством изменения температуры теплоносителя (в очень узких пределах, температура пола в жилых помещениях не должна превышать 26°С — СНиП 41-01-2003) или путем изменения количества трубы в одном квадратном метре площади пола.

    Для обеспечения удельной мощности в 80-100 Вт/кв.м. нужно укладывать теплоноситель с шагом 100-150 мм, если же дом утепленный и нужно не более 50 Вт/кв.м, то можно установить шаг в 300 мм. Эффективность зависит также от диаметра трубы, чем он больше, тем выше теплоотдача.

  3. Зная площадь пола и нужный шаг укладки, можно высчитать общее количество этого материала. Для этого нужно просто площадь разделить на шаг укладки.

    Например, если в комнате площадью 15 кв.м. нужно уложить трубы с шагом 200 мм, то общая длина будет такой :

    15/0,2=75м.

Стоит помнить, что далеко не всякий насос сможет преодолеть сопротивление, которое создает тонкий канал большой длины. В некоторых случаях будет целесообразным разделять контур на две части и подключать их параллельно.

Важные моменты, о которых нельзя забывать

  1. Нельзя укладывать в бетон места соединений, разветвления. Все стыки должны быть доступны, иначе в случае подтекания будет образовываться сырость.
  2. По периметру пола следует предусмотреть компенсационный шов, который будет поглощать изменения размеров бетона при тепловом расширении. Аналогичные швы нужно делать между отдельными контурами.
  3. До заливки системы бетоном следует заполнить ее водой, проверить на отсутствие подтеков, трещин, проколов.
  4. Перепад температуры на входе и выходе трубы в пол может достигать 10-15 градусов.

    Чтобы пол прогревался равномерно, нужно укладывать подачу и обратку поочередно.

Еще важно помнить, что полезная произвоидетльность отопительной системы сильно падает, если сверху пол покрыт деревом (доска, паркет), пористыми полимерными материалами, ковром. Отрицательно влияет на эффективность системы и обилие мебели в комнате.

Цены

Если не делать все эти работы самостоятельно, а нанять специалиста, то затраты будут приблизительно такими:

УслугаСтоимость
Укладка утеплителя20-40р/кв.м
Укладка материалов с шагом 150мм450-600р/кв.м
Укладка материалов с шагом 200мм350-500р/кв.м
Монтаж коллекторной группы системы обогрева2000-4000р/шт
Монтаж шкафа для колл.группы1000-2000р/шт

К этому еще стоит добавить расходы на материалы.

Смотрите нашу видео-подборку по созданию водяного покрытия:

strojkarkas.com

Теплый пол водяной. Пошаговая инструкция по монтажу

материалы для водяного теплого пола

материалы для водяного теплого пола

Редкий новый современный дом сегодня обходится без системы  теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола  своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

проект отопления дома

проект отопления дома

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

стяжка для теплого пола

стяжка для теплого пола

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

водяной теплый пол укладка трубы

водяной теплый пол укладка трубы

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

водяные теплые полы для частного дома

водяные теплые полы для частного дома

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

укладка трубы теплого пола улитка змейка

укладка трубы теплого пола улитка змейка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!
