Теплый пленочный пол под ПВХ-плитку

Теплый пол под плитку Монтаж теплого пола под ПВХ плитку

Для монтажа теплого пола под ПВХ плитку потребуется:

— Фанера

— Теплый пленочный пол

— Шнур ШВВП 2*0,5-0,75 или кабель ПВ3 0,5-1 для подключения полос, а также Кабель ПВС 2*1,5-2,5 для подключения от клеммной колодки к терморегулятору

— Электроизоляция, пароизоляция(если в помещении повышенная влажность)

— Клеммная колодка, либо клеммники Wago для параллельного подключения полос

— Распределительная коробка

— Терморегулятор

— ПВХ плитка

— Контактный клей с температурными характеристиками и двухкомпонентный клей, если помещение с повышенной влажностью

Основание прокручивается листами фанеры, между листами можно оставить зазор для прокладки кабеля. Теплопленка отрезается и раскладывается на те места, где планировали ее установить. От каждой полосы нужно выбрать минимальное расстояние до терморегулятора для прокладки шнура или кабеля. Шнур или кабель должен быть припаян к медной шине, другие варианты подключения исключены!!! Для того чтобы припаять шнур, необходимо аккуратно убрать лавсан над медной шиной канцелярским ножом. Участка 1*0,5см будет достаточно. Сначала возьмите припой, и нагрев медную шину паяльником нанесите его на место пайки, затем аккуратно утопите в припой подготовленный контакт шнура или кабеля, при этом прижимая его к медной шине. После того как пайка остыла, убедитесь в надежности контакта.

На каждой полосе теплого пола необходимо заизолировать 4 контакта. 2 места пайки и 2 с обратной полосы теплопленки.

Далее следует проложить кабель так, чтобы он не мешал при монтаже ПВХ плитки, т.е. спрятать его в штробы или швы между листами фанеры!

У Вас готово основание пола это фанера и полосы теплого пола с припаянными и заизолированными проводами. Осталось наклеить полосы теплопленки, ПВХ плитку и установить регулятор.

Для удобства приклеивания теплопленки советуем по периметру полосы очертить ее карандашом, так Вам будет видно границы за которые клей наносить нет необходимости. Наносим тонким слоем клей, даем выдержку, приклеиваем. И так все полосы. Для достижения ровной поверхности места прокладки кабеля или шнура можно проклеить Эл. Изоляцией или контактным клеем.

Перед монтажом ПВХ плитки необходимо убедиться в работоспособности теплого пола, проверить!!!

Теперь у нас все готово для монтажа ПВХ плитки. После того как монтаж ПВХ плитки закончен, остается подключить терморегулятор.

Примечание:

Если монтаж проводится при низких температурах в помещении или основания пола, необходимо сначала подключить теплый пол! Установить температуру на регуляторе 20-25С и только после клеить ПВХ плитку!!!

При монтаже ПВХ плитки будьте осторожны, не повредите полосы теплого пола или кабель!!!

Способ подключения шнура или кабеля — только пайка!!!

Если у Вас возникли проблемы при монтаже, обратитесь продавцу!!!

Теплый пол под пвх-плитку — варианты создания

Главная / Монтаж, ремонт, уход / Варианты создания теплого пола под пвх-плитку

Системы обогрева, называемые «тёплый пол» обрели очень большую популярность. Они позволяют либо дополнить существующую систему отопления, либо полностью, заменить ее, создавая при этом, очень комфортную обстановку – воздух прогревается с самого низа, постепенно поднимаясь вверх и ногам будет всегда тепло. Так как эта система практически всегда отнимает немного высоты помещения, к ней ищут наиболее тонкий вид отделки пола, одним из которых может стать виниловая плитка. Однако, в такой ситуации встает вопрос: подходит ли ПВХ плитка под систему «теплый пол»?

Почему возникает такой вопрос

Все дело в том, что тёплый пол под плитку ПВХ укладывать не рекомендуют сами производители таких материалов. Виниловое покрытие имеет довольно высокий коэффициент линейного расширения под воздействием высоких температур может покоробиться, а при остывании между деталями появляются щели. Однако, все не так плохо и использовать эти два решения совместно все же можно. Главное, правильно все смонтировать и выбрать наиболее подходящий вид системы отопления. Всего их существует три основных вида:

• Водяные системы в виде трубок, по которым циркулирует антифриз или вода.
• Греющий электрический кабель с терморегулятором.
• Пленочные инфракрасные решения – самый современный вид обогрева.

Каждая из разновидностей имеет свои особенности и в той или иной степени подходит для совместного применения с ПВХ плитами. Поэтому, выбирая теплый пол под ПВХ покрытие, нужно сначала выяснить, какой из них лучше подходит в вашей ситуации.

Водяное отопление

Относительно данного решения можно сказать, что у него есть множество недостатков при небольшом количестве положительных сторон. К плюсам можно отнести лишь то, что после заливки цемента образуется ровная поверхность, отлично подходящая для укладки винила и то, что тонкие детали компенсируют увеличение высоты пола относительно потолка своей малой толщиной. Минусов же намного больше:

• Придётся заливать стяжку и это неизбежно потребует либо привлечения профессионалов, либо долгой самостоятельной работы.
• После того, как стяжка будет сделана, ей нужно много времени на просушку. При этом, сам процесс заливки также отнимает немало времени.
• Температура водяных полов может быть довольно высокой, что негативно сказывается на состоянии декоративного покрытия.
• Такой пол очень непросто сконфигурировать в помещениях сложной формы.
• Высота помещения значительно уменьшится после монтажа всех составляющих конструкции.
• Есть риск протечек.

Греющие кабели

В принципе, недостатки напольного обогрева этого типа сравнимы с предыдущим вариантом. Здесь тоже не избежать заливки выравнивающего раствора и увеличения высоты пола. Кроме того, возможно поражение электрическим током при неправильном монтаже кабеля. Однако, в случае с кабелем минусов не так много, как в случае с водяными отопительными контурами и некоторые из них нивелируются имеющимися положительными качествами решения. Поэтому решать, нужен ли вам теплый пол такого типа, уложенный под ПВХ плитку, нужно, исходя из его положительных качеств:

• Толщина заливки будет в два раза меньше.
• Конфигурировать площадь обогрева станет намного проще за счет эластичности кабеля.
• Подключить все компоненты можно самостоятельно.
• ПВХ плиты также легко укладываются на ровную поверхность стяжки.
• Есть возможность более точного автоматического контроля за температурой нагрева кабеля.

Инфракрасный обогрев

На первый взгляд, уложить теплый пленочный пол под ПВХ плитку практически невозможно – на пленку ничего клеить нельзя, а виниловое покрытие именно приклеивается. Однако, решение есть – сделать «мокрую» или «сухую» стяжку поверх уложенной пленки. В первом случае необходимо изолировать обогревающие модули от раствора при помощи пленки, а во втором поверх уложенного обогревательного контура монтируется фанера, гипсовые плиты «Кнауф» или другой материал, позволяющий выровнять основание без заливки раствора. Плюсы решения:

• Возможность избежать мокрых и грязных процессов, связанных с заливкой раствора.
• Минимальная из всех возможных вариантов толщина мокрой или сухой стяжки.
• Отсутствие непосредственного нагрева поверхности и как следствие – невозможность повредить ПВХ покрытие высокой температурой.
• Возможность сделать все своими руками, без привлечения специалистов, если монтируется сухая стяжка.
• Легкость конфигурирования отопительного контура.

плюсы, минусы и монтаж +Видео

ГлавнаяПолМонтаж инфракрасного пленочного теплого пола под плитку пвх

Монтаж теплых полов под плитку ПВХ / Монтаж / Электрический теплый пол под любое покрытие

Любая система теплого пола может быть уложена своими руками, главное, чтобы хозяева имели при себе необходимую пошаговую инструкцию во избежание возникновения вопросов или последующего успешного их решения. Для того, чтобы избежать проблем по укладке теплого пола, приведем перечень необходимых инструментов и последовательность работ по укладке той или иной системы теплого пола.

Так, устройство теплого пола под плитку ПВХ возможно, как своими руками, так и с привлечением специалистов, однако для тех, кто хочет попробовать самостоятельно создать идеальную комфортную температуру в помещении, опишем возможные наиболее оптимальные варианты монтажа.

Под такое напольное покрытие, как плитка ПВХ, возможен монтаж следующих систем теплого пола:

• водяного типа;
• пленочного типа;
• кабельного типа.

Монтаж водяного теплого пола под плитку ПВХ

Водяной теплый пол является самым сложным в монтаже и стоит сразу отметить тот факт, что установка его в многоквартирных домах практически невозможна из-за большого объема необходимых согласовательных документов, но если все же вопрос установки теплого пола в квартире был решен положительно, то его монтаж значительно сократит расходы на электроэнергию, а также исключит любые электромагнитные излучения, которые являются вредными для человека.

Водяной теплый пол, как правило, для любого напольного покрытия состоит из следующих слоев:

• теплоизоляция для того, чтобы тепло преимущественно уходило вверх, а не вниз;
• трубы;
• бетонная стяжка высотой 10-15 см;
• напольное покрытие (в данном случае плитка ПВХ).

До того, как начнется процесс монтажа, необходимо разделить помещение на определенные зоны. Такие зоны призваны компенсировать расширения бетонной стяжки, вызванные температурными изменениями.

В первую очередь на пол укладывается слой теплоизоляции, а затем по периметру помещения и между определенными секторами укладывается демпферная лента, которая в процессе эксплуатации компенсирует расширение бетонной стяжки из-за температурных изменений.

На теплоизоляцию необходимо уложить арматурную сетку, к которой по выбранной форме спирали будут крепиться трубы. Трубы крепятся к арматурной сетке специальными крепежными хомутами шагом в 10-35 см. Следует помнить о том, что крепления не должны быть слишком жесткими, так как в процессе эксплуатации трубы могут расширяться и, как следствие, деформироваться.

В процессе укладки труб необходимо отступить расстояние от каждой из стен не менее 7 см. Начиная процесс укладки труб, один конец закрепляется в подающий коллектор, затем трубы укладываются по заранее выбранной схеме, закрепляются по контурам, а второй конец крепится к возвратному коллектору.

Для того, чтобы производить монтаж теплого пола под плитку ПВХ далее, необходимо проверить работу труб, для чего в систему подается вода под достаточно большим давлением, которое должно в несколько раз превысить рабочее. Если система работает без перебоев, можно продолжать процесс монтажа далее.

Следующим этапом является укладка бетонной стяжки. Следует отметить, что монтаж бетонной стяжки необходимо производить в процессе работы водяного теплого пола под рабочим давлением. После того, как бетонная стяжка будет уложена и полностью просохнет, можно укладывать финишное напольное по

Использование инфракрасных пленочных полов под плитку

Пленочный теплый пол – это доступная и надежная система основного и вспомогательного отопления применяемая как в многоквартирных, так и в загородных домах. В этой статье мы рассмотрим использование инфракрасной греющей пленки под плиточные покрытия.

Использование пленочного теплого пола под плитку ПВХ

Плитка ПВХ представляет собой виниловую плитку схожую по структуре с линолеумом. Использовать инфракрасную пленку с данным напольным покрытием можно без каких-либо ограничений. При монтаже теплого пола обратите внимание на способ укладки плитки ПВХ. Если плитка плотная и ее укладка осуществляется замковым способом, нет необходимости использовать дополнительный защитный слой поверх греющей пленки. Если плитка мягкая, на самоклеющейся основе или при ее укладке используется клей, желательно положить поверх пленки дополнительный теплораспределяющий слой для ее защиты от механических повреждений.

Важно! При выборе плитки ПВХ внимательно ознакомьтесь с паспортом изделия или проконсультируйтесь с продавцом. Необходимо убедиться, что данную плитку допускается использовать совместно с теплыми полами. Уточните максимальную температуру нагрева вашей плитки. При несоблюдении температурного режима возможно ее вспучивание, потеря цвета, выделение вредных веществ.

Использование пленочного теплого пола под керамическую плитку

Керамическая плитка обладает хорошей теплопроводностью и, как правило, является холодным покрытием. Чаще всего такая плитка используется в помещениях с повышенной влажностью (ванная, уборная, кухня). Использование инфракрасной пленки совместно с керамической плиткой не рекомендуется из-за особенностей монтажа последней. Плиточный клей, используемый при укладке керамической плитки, является агрессивным веществом и негативно действует на греющую пленку. Поэтому под керамическую плитку рекомендуется использовать греющий кабель, закладываемый в цементную стяжку.

Особенности монтажа пленочного теплого пола под керамическую плитку

Если Вы все же решились использовать именно пленочный теплый пол, обратите внимание на некоторые особенности его монтажа.

При укладке инфракрасной пленки, в обязательном порядке необходимо использовать дополнительный слой из влагостойкой фанеры, ГВЛ или ЦСП. При этом стоит отдать предпочтение пленке Marpe Black Heat как наиболее устойчивой к воздействию влаги. Убедитесь в качестве изоляции всех токопроводящих мест (срезы сплошной пленки и медные шины) во избежание попадания влаги и повреждения пленки.

Возврат к списку

Инфракрасный теплый пол под плитку: нюансы и секреты

Полы из кафеля или керамогранита смотрятся очень эффектно, служат долго и надежно. Единственный существенный недостаток такого пола заметен зимой — по ним очень холодно ходить босиком. Но это легко исправить, если установить систему подогрева пола, которая не только решит проблему холодных полов, но и послужит дополнительным источником тепла в комнате.

Теоретически идеальный вариант — инфракрасный теплый пол под плитку, тем более, что он состоит из самых тонких нагревательных элементов. Но теория это одно, а практика показывает, что несмотря на всю привлекательность такого решения, с пленкой возникает масса проблем, и укладка ее в плиточный клей будет делом достаточно хлопотным. Итак, эта статья для тех, кто хотел бы найти ответ на вопрос — как установить инфракрасный подогрев пола своими руками.

Содержание:

1. Укладка пленочного пола под плитку — за и против
2. Три главных минуса мокрой укладки
3. Запасаемся нужными материалами
4. Приступаем к монтажу:
5. Подводим итоги

Укладка пленочного пола под плитку — за и против

Для укладки инфракрасного теплого пола лучше все-таки выбрать так называемый «сухой» монтаж. Если пол будет покрыт ламинатом, линолеумом, плиткой ПВХ или ковролином — можно смело приступать к монтажу теплых полов.

Если же на полах планируется укладка плитки, то не лишним будет узнать и проблемные стороны этого процесса. Хотя практически все производители, пытаясь привлечь как можно больше покупателей, говорят о том, что пленка может быть успешно использована для укладки в стяжке или плиточном клее.

Три главных минуса мокрой укладки

• Одна из основных характеристик пленки — низкая адгезия. Если уложенная пленка будет сразу залита стяжкой или покрыта плиткой, то она будет «плавать», а бетон отзываться пустым звуком при каждом постукивании по нему. Желательно не допускать падения на пол никаких тяжелых предметов, это может привести к растрескиванию стяжки. В некоторых случаях, пытаясь улучшить адгезию раствора и верхнего слоя, делают различные вырезы и засечки. Это, в свою очередь, добавит проблем с изолированием, которое должно быть надежным и долговечным. Наверняка никому не хочется получить удар током из-за некачественной изоляции, и еще больше не хочется разбивать плитку, чтобы по-новой все заизолировать.
• Второй фактор — состав пленки. Все растворы и клеи для плитки щелочные, т.е. имеют особенность разъедать все, с чем соприкасаются. Даже если пленка будет самой толстой и сложенной в несколько слоев, со временем она все равно разрушится, оголяя электрические соединения. Это приведет к короткому замыканию и постоянному образованию искр.
• Монтаж под плитку может быть выполнен стержневыми или кабельными электрическими полами, которые разрабатывались именно под «мокрую» установку. Они полностью готовы для такого монтажа, поэтому что либо придумывать и переделывать не придется.

Если вы по прежнему отдаете предпочтение «мокрой» укладке, то существуют несколько вариантов, о которых мы и расскажем.

Запасаемся нужными материалами

Для успешного выполнения монтажных работ лучше сразу приобрести готовый стандартный комплект, который состоит из:

• рулона термопленки;
• контактных зажимов;
• комплекта проводов;
• битумной изоляции с самоклеящей основой.

Кроме этого отдельно приобретается:

• теплоотражающая изоляция;
• полиэтиленовая термостойкая пленка;
• терморегулятор в специальной монтажной коробке. При его выборе учитывают мощность теплого пола и способ установки. Способов два — накладной и встроенный;
  дополнительно еще один термодатчик, если это необходимо, т.к. один входит в комплект терморегулятора;
• рулон двустороннего скотча;
• добавочный провод для установки терморегулятора. Он пригодится и в том случае, когда в одно помещение будет смонтирован не один, а несколько комплектов полов.

Важно подобрать провод нужного сечения. Для этого необходимо учесть мощность системы и материал, из которого изготовлен провод.

Приступаем к монтажу

Подготовительный этап

Одно из важных условий для эффективной работы теплого пола — вентиляция. Поэтому укладка нагревательных элементов не допустима под низкой мебелью. Пол должен хорошо вентилироваться, минимальный зазор между полом и мебелью не может быть меньше 3 см.

Чтобы тепловая энергия шла вверх, а расход электроэнергии был незначительным, под нагревательный элемент укладывают теплоотражающую изоляцию. Для этой цели используют материалы, которые имеют металлизированное лавсановое или полипропиленовое покрытие. Изоляция, имеющая в основе алюминиевую фольгу, не используется, потому что она со временем разъедается.

Итак, приступаем к подоготовке:

• Выбираем место на стене, где будет установлен терморегулятор и подводим к нему проводку.
• Определяем место укладки пленочного теплого пола.
• Готовим основание, которое должно быть идеально ровным и чистым.
• Укладываем на полу слой теплоотражающего материала. В идеале он должен покрывать всю площадь помещения,чтобы пол был ровным и гладким, без вмятин и неровностей. Закрепляем материал скотчем к основе и проклеиваем все имеющиеся стыки.

Монтируем термопленку

Для начала рулон термопленки раскатывается по полу. На нем имеются специально отмеченные линии, по которым рулон режется на необходимые размеры. В некоторых случаях линией отреза служат черные кремневые полоски. Располагать пленку нужно так, чтобы медные контакты «смотрели» вниз. Чтобы количество контактов было минимальным, пленка должна быть нарезана на отрезки максимальной длины. Можно снизить расход провода, расположив контакты в ту сторону, где находится терморегулятор.Далее на медной полосе закрепляется зажим, таким образом, чтобы одной стороной он заходил внутрь термопленки, а второй был снаружи, на медной полосе. Фиксируют его при помощи пассатижей.
Все линии разрезов необходимо заклеить, особенно, если разрез пришелся не на специальные полоски. Для этого применяют битумную изоляцию.
Далее выполняют фиксацию термопленки скотчем. Это нужно, чтобы не было никаких сдвигов и смещений полотна.

Процесс подключения

Устанавливаем на стену терморегулятор. Место установки нужно выбрать доступное, рядом должна быть розетка или выключатель.
Руководствуясь схемой подключения, укладываем провода, соединяющие нагревательные элементы и терморегулятор. Провода располагают вдоль одной из стен, используя для этого плинтус, штроб или специальный пластиковый короб. После укладки проводов образуется неровность. Чтобы этого избежать, их необходимо уложить в вырезанную в теплоотражателе канавку.
Далее выполняют подключение провода к зажимам, установленным на нагревательные маты. Изоляция на конце провода предварительно срезается, провод вставляется в зажим и фиксируется пассатижами. Нужно обязательно проверить надежность фиксации, провод не должен выдергиваться, даже если его попробовать с силой потянуть. Места, где провода подключены к зажимам, изолируются небольшими квадратиками битумной изоляции, имеющими небольшой запас со всех сторон.
Свободные концы провода подключаются к терморегулятору. Каждая модель имеет свою схему подключения, поэтому при выполнении этой работы нужно неукоснительно придерживаться инструкции.
Далее процесс установки выносного датчика температуры и подключение его к терморегулятору. Головка датчика фиксируется битумной изоляцией снизу на черную кремниевую полосу нагревательного элемента. И снова нужно сделать вырез в отражающем слое изоляции, чтобы на поверхности не было бугров. В идеале лучше уложить датчик в гофру, чтобы в случае его поломки не мучиться с заменой.Если вы не электрик или просто сомневаетесь в своих силах, то найдите мастера, который сможет подключить терморегулятор. В том случае, если потребление электроэнергии теплым полом будет больше, чем 2кВт, то его подключают к отдельному автомату.
После того, как все подключено, проверяется отдельно работоспособность каждой нагревательной полосы. Температура при этом должна быть не ниже 30 градусов.
Если результат устраивает, переходят к укладке гидроизоляции, которая даст дополнительную защиту. Для этой цели используют полиэтиленовую пленку.

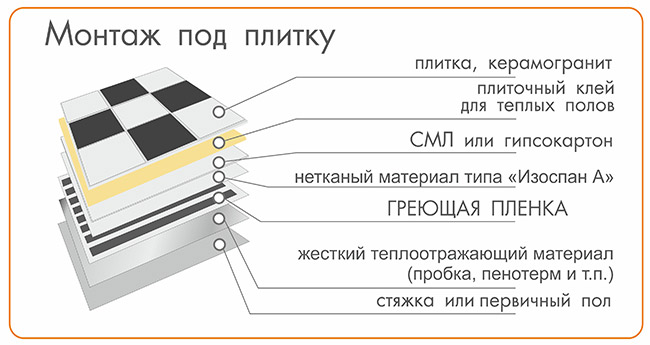

Укладываем плитку

Существует два отличных способа укладки плитки на пленку.
Первый заключается в том, что полиэтиленовая гидроизоляция покрывается сверху штукатурной сеткой, это поможет увеличить сцепление. Далее делается стяжка из раствора или самонивелирующей наливной смеси, толщина которой от 8 до 10см.
Второй способ предусматривает обшивку гидроизоляции гипсоволокнистыми листами. Их крепят с помощью саморезов к основе между полосами нагревательного элемента.

Эта работа требует филигранной точности, иначе можно повредить элемент. Если площадь пола незначительная, то пленка перед укладкой прикрепляется к изнанке ГВЛ, а потом все вместе устанавливается на пол.

Подводим итоги

Для укладки плитки далее применяется стандартная технология. Единственное существенное требование — работа выполняется специальным эластичным клеем для теплого пола и строгое соблюдение температурных зазоров. Чтобы в последствии не запамятовать, в каком месте сверлятся отверстия в полу, лучше предварительно начертить схему, в которой с максимальной точностью указать, где расположены кабеля и нагревательные элементы.

Инфракрасный теплый пол под плитку: Недостатки и приимущества

На данный момент вопрос касательно отопления в частных домах и квартире наиболее актуален в связи с начавшимся кризисом. Раньше природный газ считался одним из наиболее дешевых и от этого доступных видов топлива, но его постоянный рост в цене и требования, касательно покупки дорогостоящего оборудования сделал этот вид отопления одним из самых дорогих. Одной из наиболее популярных альтернатив стало использование такой системы дополнительного или основного отопления, как инфракрасный теплый пол под плитку. Подобное устройство является максимально эффективным источником обогрева помещений, в которых уровень влажности всегда повышен.

Возможно ли использование под плиточное покрытие

При монтаже столь необычного плёночного покрытия следует использовать сухой метод проведения работ. Он подразумевает использование инфракрасного пола под ковролин, плитку, ПВХ, линолеум и ламинат. Для увеличения клиентской базы многие производители уверяют, что использование их ИК устройства с учетом применяемой технологии позволяет устанавливать его под кафель или даже укладывать в слой стяжки.

Не стоит этого делать потому что:

1. У используемого материала уровень адгезии довольно низкий. Если поверх нее уложить слой плитки или стяжки, то поверхность получится плавающей. В период простукивания будет слышен глухой или даже пустой звук. Поверхность треснет, если уронить на нее что-то тяжелое.
2. Компоненты, входящие в состав основного ИК материала. Одним из основных компонентов раствора для работы с плиткой и стяжкой является щелочь. Она негативно воздействует на плёнку, которая со временем расползется или полностью растает. Здесь не будет играть роли количество уложенных слоев. Это приведет к оголению ИК соединений (электрических) и к дальнейшему замыканию проводки, которое будет сопровождаться столпом искр.
3. Для стержневых и электрических полов ареалом использования является плиточный пол, под который и производится монтаж пленочного теплого пола. При этом здесь не нужно применять собственный опыт или какие-либо специфические навыки, так как при монтаже используется лишь мокрый способ монтажа.

Почему стоит обратить внимание именно на это устройство

Всего разновидностей таких устройств несколько:

• инфракрасные;
• кабельные или электрические;
• водяные.

Несмотря на дороговизну материала, наиболее эффективным считается инфракрасный пленочный теплый пол под плитку. Он также обладает высокими показателями удобства и простоты использования, минимальным расходов касательно потребляемой электрической энергии, коэффициентом полезного действия. Нагрев поверхности происходит в течение нескольких минут, при этом используется излучение, а не конвекция. Инфракрасный пол состоит из плотной, но тонкой пленки, которая монтируется на подготовленную заранее поверхность.

Схема видом теплых полов: водяной пол и электрический

Одной из главных особенностей использования ИК материалов является возможность сочетания с плиточным покрытием. Используется для прогрева поверхности кухни, туалета, прихожей и ванной. При этом уложить ее следует только в местах, где ходят люди. При налаженной работе за час ИК устройство будет функционировать лишь треть этого времени. После нагрева поверхности теплые полы автоматически отключаются. Так же стоит отметить, что поверхность остается теплой. После остывания пленка под керамогранит снова подогревается.



Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

• полная автономность;
• повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

Требуется соблюдение таких мер безопасности:

1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Недостатки устройства

Помимо достоинств у каждого материала есть свои недостатки. В первую очередь стоит отметить, что вырабатываемое инфракрасным полом под плитку тепло будет уходить не на обогрев предметов интерьера, а на напольное покрытие. При этом функция прогрева будет возложена на конвекцию. Прогретый напольный материал будет отдавать тепло окружающим предметам, а стены прогреются за счет движения теплых воздушных масс. От выбора напольной поверхности зависит скорость прогрева комнаты. Не рекомендуется установка покрытий на закрытых участках, где расположена мебель.

Материал следует укладывать исключительно под открытые участки, поэтому о планировке и будущем местонахождении мебели стоит задуматься заранее. Также стоит ожидать разъединения клемм, которые используются для соединения и подключения нагревательных матов. Это приведет к тому, что устройство перестанет функционировать. Также возможно последующее замыкание и самовозгорание теплого пола инфракрасного под плитку. Для уменьшения показателей адгезии, можно использовать стеклоткань в качестве промежуточного слоя между полом и устройством. Если отсутствуют определенные навыки работы с подобным материалом, то лучше переложить все на плечи специалиста. Для соединения отдельных контактов необходимы навыки работы с электрической проводкой.

Преимущества

Устройство обладает рядом достоинств, в том числе и возможность использования в малогабаритных помещениях. Можно ли отапливать с его помощью большие помещения? Ответ положительный, однако уровень потребляемой семьей электроэнергии существенно возрастет. В больших помещениях рекомендуется использовать устройство в качестве дополнительного источника отопления.

Перечень достоинств:

1. Тёплые полы работают по принципу конвекции, тем самым прогревая предметы интерьера и декора. Это позволяет обогреть комнату равномерно и быстро.
2. Длина излучаемой волны составляет 4-15 микрометров, что позволяет устройству не только нагревать используемое напольное покрытие, но и стоящие в комнате предметы.
3. Подниматься пыль не будет, что так необходимо аллергикам и людям с маленькими детьми. Принцип их работы отличается от радиаторного отопления, поэтому пыль не будет подниматься в воздух и перемещаться по комнате.
4. Для уменьшения затрат следует выставить наиболее оптимальный температурный режим. Стоит обратить внимание, что использование радиаторного отопления подразумевает наличие в помещении температуры в 25*С, при этом с ИК отоплением достаточным и комфортным будет показатель в 20*С. Меньший прогрев потребует уменьшенного количества электрической энергии и приведет к экономии семейного бюджета.
5. Имеющееся излучение минимально. Этот показатель даже меньше, чем у кабельных устройств.



АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Монтаж сплошного теплого пола под ламинат, паркет, ПВХ-плитку

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами и местами отреза сплошной пленки.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа сплошной инфракрасной пленки под ламинат/паркет Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин. Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Полимерная изоляция — используется для изоляции мест срезов сплошной инфракрасной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка сплошной инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв.

Используя полимерную изоляцию, заизолируйте с обеих сторон места срезов сплошной пленки, находящиеся между токопроводящими шинами.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.
