Настройка, эксплуатация электронного таймера ТЭ-15

Приветствую, дорогой читатель! Спасибо, что проявили интерес к моему дневнику…

Специальные устройства, отсчитывающие промежутки времени между событиями, принято называть таймерами. После истечения заданного отрезка времени, с такого устройства снимается специальный сигнал или оно включает/отключает оборудование.

Приборы, построенные на радиоэлектронных элементах и срабатывающие в зависимости от текущего времени суток, называются таймерами электронными реального времени. Основой конструкции подобных устройств обычно является часовой механизм. Привычный нам будильник представляет собой аналог простейшего такого прибора.

В настоящее время в различных отраслях промышленности, а также в бытовом секторе, получили широкое распространение цифровые таймеры. Они позволяют, например, включать и выключать электрооборудование, экономя тем самым электроэнергию.

Их можно запрограммировать, как на сутки, так и на неделю. Их настройка, особенности подключения и эксплуатации не представляют особой сложности. Одним из таких устройств является электронный таймер ТЭ-15.

Конструктивные особенности прибора ТЭ-15

Сегодня наше существование не обходится без использования множества электрических приборов. Регулярное использование, например, наружного освещения, подсветки аквариума, электронасоса, котла подогрева и другого оборудования, подталкивает к мысли автоматизации процесса их включения и выключения. Для этой цели имеется масса различных устройств, среди которых особое место отводится реле времени.

Прибор ТЭ-15 является недельным электронным программируемым таймером. Он изготовляется в Китае и адаптирован для русскоязычных пользователей. Представляет собой аналог устройства SASSIN 3SHC18A. Внешний вид прибора ТЭ-15 показан ниже.

taymer-elektronnyy1

Состав устройства

Приспособление для крепления позволяет производить монтаж реле времени на стандартную 35 мм DIN-рейку, который желательно устанавливать в распределительной щите, имеющего степень защиты не ниже IP 20.

Конструктивные элементы таймера размещаются в пластиковом корпусе, на переднюю панель которого вынесены органы управления в виде кнопок с резиновыми колпачками. Электрическая сеть подключается к верхним зажимам, а нагрузка – к нижним.

В состав устройства входят следующие компоненты:

  1. микропроцессор со схемами управления;
  2. жидкокристаллический (ЖК) информационный дисплей;
  3. блок программирования прибора;
  4. исполнительное реле нагрузки с мощными контактами;
  5. миниатюрный импульсный источник питания;
  6. встроенный аккумулятор.

С помощью микропроцессора осуществляется программное управления нагрузкой с учетом текущего времени суток. На жидкокристаллическом дисплее отображается текущее время, а также он применяется для выбора, настройки и установки режимов эксплуатации прибора.

Светодиодный индикатор оповещает о включении либо отключении оборудования.

Жидкокристаллический дисплей

Восприятие данных, отображаемых на жидкокристаллическом дисплее, намного удобнее, что является плюсом данного устройства. Плата ЖК-дисплея и его подключение показано ниже. В обновленных моделях прибора ЖК-дисплей показывает дополнительно секунды.

taymer-elektronnyy2

Переключающее реле

В электронном таймере используется реле, производителем которого является компания OMRON. Оно имеет характеристику АС1, то есть контакты силового реле позволяют переключать активный или мало индуктивный тип нагрузки, ток потребления которой не выше 16 А.

taymer-elektronnyy3

Выходная часть таймера

На токонесущие дорожки выходных цепей, используемых для подключения нагрузки, дополнительно нанесен слой припоя. Контакты переключающего реле способны выдержать силу тока до 16 А. Однако, несмотря на это, выходная часть устройства не имеет защиты, как от перегрузок, так и от короткого замыкания.

С целью упреждения аварийной ситуации и правильной эксплуатации следует дополнительно с прибором использовать автоматический выключатель с номинальным током не выше 16 А.

taymer-elektronnyy4

Электрооборудование, потребляющее большой ток, а также представляющее индуктивную нагрузку, рекомендуется подключать посредством контактора требуемой мощности.

Встроенный аккумулятор

В случаях отключения или перебоев электроснабжения выставленные значения сохраняются благодаря резервному источнику питания. В качестве такового используется некеле-марганцовый заменяемый аккумулятор.

Напряжение аккумулятора — 1,2 V, емкость — 40 mAh, срок службы — 3-5 лет. От аккумулятора цифровой таймер может работать около 150 часов.

taymer-elektronnyy5

Схемы подключения устройства

Рекомендуемая в инструкции по эксплуатации схема подключения электронного цифрового таймера ТЭ-15 имеет следующий вид:

taymer-elektronnyy6

В то же время, целесообразно прибор подключать через автоматический выключатель с номинальным током не выше 16 А.

taymer-elektronnyy7

Для подключения мощной однофазной нагрузки, как правило, используется контактор. Схема такого подключения может иметь следующий вид:

taymer-elektronnyy8

Подключение трехфазной мощной нагрузки, например, асинхронного двигателя, электронасоса или электрического котла подогрева, также осуществляется с помощью соответствующего контактора.

taymer-elektronnyy9

Настройка и программирование

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

taymer-elektronnyy15

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

  • 1. Нажать круглую кнопку ниже надписи «СБРОС».

taymer-elektronnyy10

  • 2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

taymer-elektronnyy16

  • 3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.
  • taymer-elektronnyy11

  • 4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

taymer-elektronnyy12

  • 5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

taymer-elektronnyy13

  • 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
  • 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
  • 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

taymer-elektronnyy40

Продление срока эксплуатации таймера

В инструкции указан срок службы прибора более 20 лет. Однако нередко эксплуатация таймера становится невозможной по причине временной неисправности дисплея. Если все функции цифрового таймера находятся в штатном режиме, то дисплей начинает отображать все символы, как показано во втором пункте раздела настроек.

По этой причине, когда устройство подключено к электросети, невозможно обратиться к меню, чтобы осуществить, например, корректировку хранящихся в памяти данных.

При отключении прибора от сети дисплей входит в штатный режим. За счет резервного источника питания становится доступно программирование электронного таймера.

Для упреждения такой ситуации и продления срока эксплуатации устройства предлагается подключать его не по классической схеме, указанной в инструкции, а через выключатель или, лучше, через автоматический выключатель.

taymer-elektronnyy17

В результате этих действий с некоторыми неудобствами срок службы цифрового таймера можно продлить, несмотря на то, что дисплей отказывается отображать текущее состояние устройства.

Тогда переключение прибора в режим программирования можно осуществлять более оперативно, нежели путем отключения фазного провода от его клеммы.

О новых разработках

В процессе эксплуатации прибора ТЭ-15 выявился ряд недостатков, одним из которых, как отмечено, является временная неисправность ЖК-дисплея.

taymer-elektronnyy14

Поэтому с целью повышения надежности эксплуатации и совершенствования существующего устройства компания EKF начала поставлять модели новых цифровых таймеров типа ТЭ-80 и ТЭ-80-24-230. Эти модели, как и ТЭ-15, относятся к линейке PROxima, но в них заложены улучшенные характеристики.

В более поздних моделях существенно возросло число программ, доступных пользователю. Например, они запоминают уже до 40 циклов включения/отключения.

Введенный дополнительный импульсный режим функционирования позволяет увеличить число циклов работы в два раза. К тому же, например, стоимость модели прибора ТЭ-80 не отличается от стоимости ТЭ-15.

Благодаря увеличенным размерам дисплея и более удобным кнопкам, стало намного проще программировать и эксплуатировать прибор. Дополнительно, в таймер электронный ТЭ-80-24-230 заложена возможность работать от источника постоянного напряжения 24 В.

Также в автономном режиме предусмотрено хранение информации в ТЭ-80 до трех лет, а в ТЭ-80-24-230 – до 10 лет.

Заключение

Таким образом, за последние годы парк реле времени претерпел существенные изменения. На смену устаревших образцов электромеханических устройств пришли электронные цифровые таймеры.

Приборы, построенные на основе микропроцессорной технологии, обладают рядом преимуществ и широкими возможностями при подключении и эксплуатации.

Гибкая настройка, незамысловатое программирование, небольшие размеры и удобство коммутации нагрузки позволяют использовать таймеры электронные для управления различными видами технологического оборудования. Они стали неотъемлемой частью как в промышленности, так и в бытовом секторе.

P.S. Каждому подвластен свой индивидуальный ход мыслей, поэтому при возникновении каких-либо вопросов, дополнений, уточнений и пожеланий обязательно оставляйте их в комментариях. Я постараюсь ответить и совместно расставить все точки над «и».

inbarabin.ru

Силовое промежуточное реле времени на ДИН рейку из Китая

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о программируемом реле времени THC15A, которое позволяет включать/выключать различное электрооборудование в заранее запрограммированное время с интервалом в 1 минуту. Реле рассчитано на установку в электрощитки на DIN рейку 35мм и позволяет коммутировать нагрузку с суммарным током потребления не более 16A. В обзоре будет небольшое тестирование и разборка, поэтому, кому интересно, милости прошу под кат.

Общий вид реле времени THC15A:

Куплен за $10,99 в магазине Banggood:

ТТХ:
— Наименование модели – THC15A
— Материал корпуса – белый пластик
— Рабочее напряжение – 230VAC
— Максимальный ток коммутации – до 16А
— Установка – DIN рейка 35мм
— Количество программ — 16 программ
— Минимальный интервал — 1 минута
— Питание таймера – энергонезависимое (встроенный NiMH аккумулятор)
— Дополнительная функция – отображение времени
— рабочая температура – от -10°С до +40°С

Комплектация:
— Реле времени THC15A
— Инструкция на английском языке

Реле времени THC15A поставляется в небольшой картонной коробочке из гофрокартона:

С торца коробочки указаны основные спецификации устройства:

Внутри коробки присутствует своеобразный бокс, защищающий изделие при транспортировке:

Помимо самого реле, внутри коробки можно найти лишь инструкцию на английском языке:

Внешний вид:

Программируемое реле времени THC15A выполнено в пластиковом корпусе белого цвета и предназначено для установки в электрощиты на 35мм DIN рейку:


Для установки времени и настройки таймеров предназначен специальный модуль, закрываемый крышкой во избежание случайного нажатия:

Размеры дисплея – 21мм*13мм, подсветка отсутствует. Несмотря на это, читаемость символов отличная:

Для подключения к сети предназначены два гнезда с верхнего торца корпуса:

Они предназначены для питания модуля управления, подзарядки аккумулятора, а также для включения реле, поскольку оно рассчитано на 48V. Для коммутации нагрузки предназначены три гнезда, расположенные с противоположного торца:

Правое гнездо (3) общее, средний контакт (4) — нормально разомкнутый, левый (5) – нормально замкнутый. При срабатывании таймера, подается напряжение на катушку реле и при его срабатывании, замыкаются между собой контакты «3» и «4», а «3» и «5», соответственно, размыкаются.

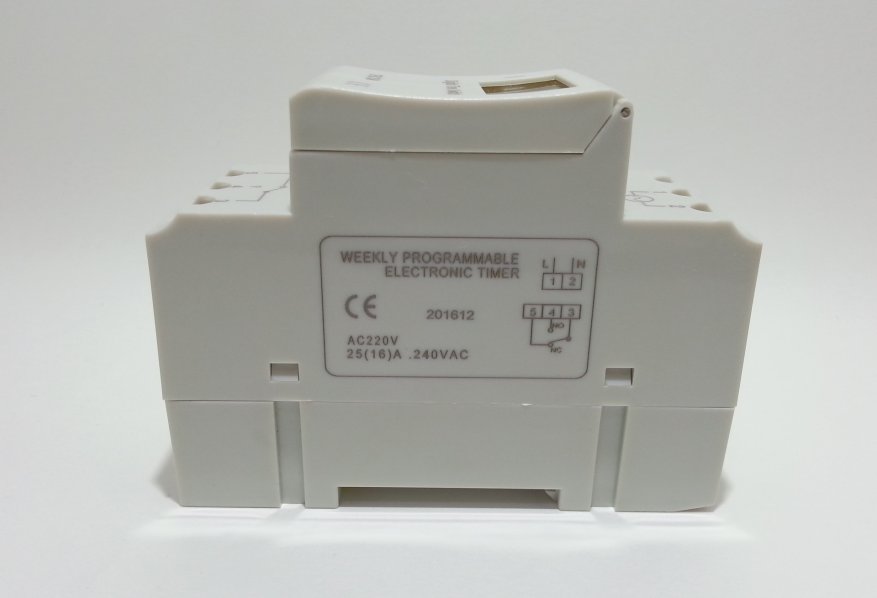

Схема подключения указана с торца устройства:

Как уже упоминал выше, реле времени THC15A предназначено для установки в электрощиты на DIN рейку, в связи с чем, имеет специальные посадочные места:

Габариты:

Поскольку реле времени THC15A рассчитано на установку в электрощиты на DIN рейку, то в связи с этим, имеет характерную форму и по ширине занимает два модуля (двухмодульное). Сравнение с привычными автоматическими выключателями (автоматами):


Размеры прибора около 86мм*36мм*65мм, вот сравнение с коробком спичек и тысячной банкнотой:

Разборка:

Разобрать прибор достаточно просто. Для этого необходимо отогнуть четыре защелки. После этого корпус раскроется на две половинки:

Как и в предыдущем реле TS-T01, в реле времени THC15A силовая часть также выполнена отдельно от управляющей. Питание микроконтроллера обеспечивает NiMH аккумулятор, по внешнему виду напоминающий ионистор (зеленый). По заявлению производителя, он обеспечивает бесперебойную работу более 15 дней. В действительности, заряда хватает намного дольше. При подключении реле в сеть, аккумулятор подзаряжается. Для этого в схеме добавлен простейший БП на балластном конденсаторе:

Силовое реле имеет маркировку XIE JIN JQX15F(T90)-1Z и рассчитано на коммутацию токов до 30А при 250V. Как можно заметить по фото, коммутируемая часть никак не связана с основной и на мой взгляд, для продолжительной работы при максимальном токе в 15А не очень годится из-за небольшого сечения дорожек на плате:

Хоть дорожки и усилены слоем припоя, но на токах выше 10А применять данное реле без доработки не рекомендую. Хотя нужно заметить, что к самому реле претензий нет, даже наоборот. При небольшой доработке можно коммутировать токи 20-25А (30А макс.).
К монтажу особых нареканий нет, кроме не до конца смытого флюса, поэтому рекомендую пройтись спиртиком.

Управление:

Программируемое реле времени THC15A имеет 16 независимых таймеров (программ), т.е. на каждом таймере можно установить произвольное время включения и выключения нагрузки. Все элементы управления расположены с передней стороны:

Коротко по управлению:
— P — поочерёдный вход в режим программирования таймеров (программ). Доступно 16 независимых таймеров (программ). Первой показывается таймер (программа) включения (1on), затем таймер (программа) выключения (1off). Настройка времени и дня срабатывания устанавливается кнопками D+, H+, M+, быстрый сброс кнопкой (C/R), выход из программирования таймеров кнопкой «часы»
— D+, H+, M+ — установка текущего времени и дня недели
— «часы» — для выхода из режима программирования таймера (программы)
— RESET – сброс всех настроек (утопленная кнопка)
— MANUAL — выбор режима работы (включен постоянно, по таймеру, выключен)
— C/R — сброс текущего таймера (программы), блокировка/разблокировка устройства

Итого, для корректной работы программируемого реле необходимо настроить текущее время и день недели, а затем уже программировать таймеры (программы). Первым делом необходимо разблокировать устройство, нажав 4 раза кнопку «C/R» (после 15 секунд неактивности, оно заново заблокируется). Для установки даты и времени нажимаем требуемую кнопку D+, H+, M+. Кнопка D+ отвечает за установку дня недели: понедельник (MO), вторник (TU), среда (WE), четверг (TH), пятница (FR), суббота (SA) и воскресенье (SU). Кнопка H+ отвечает за установку текущего часа (12/24 часовой формат), а кнопка M+ – установка минут. После установки даты и времени, можно перейти к программированию реле. Напомню, что прибор может как включать потребители в заданное время, так и выключать, т.е. может либо включить нагрузку на определенное время, либо наоборот, выключить ее на определенное время. Для входа в режим программирования таймеров (программ), необходимо нажать кнопку «P». После этого станут поочередно доступны 16 независимых таймеров (программ). Каждая программа имеет лишь две функции: включить в заданное время и выключить в заданное время. Для установки дня срабатывания, в режиме программирования нажимаем кнопку «D+». Доступно 15 предустановленных режимов: все дни (каждый день), пн. – ср. — пт., вт. – чт. – сб, только выходные дни, пн. – вт. – ср., чт. – пт. – сб., только будни (рабочие дни), все дни, кроме воскресенья и конкретный день (7 отдельных).
Думаю, тут все понятно, но на всякий случай поясню. Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку «часы» или ждем 25 секунд. На этом, программирование таймера закончено. Подключенное электрооборудование будет включаться ровно в 12:00 и 20:00 (по часам на реле) на пять минут каждый день. Минимальное время включения/выключения – 1 минута. Программируемых таймеров 16 (в бытовой модели TS-T01 их было 10), для домашнего применения этого хватит.
Отличительной особенностью реле является быстрая смена режимов работы: включен постоянно, по таймеру, выключен. Для выбора нужного режима необходимо поочередно нажать кнопку «MANUAL».

Тестирование:

Причину покупки данного программируемого таймера я уже подробно описывал в предыдущем обзоре программируемого бытового реле TS-T01 со встроенной розеткой, поэтому повторяться не буду. Напомню лишь, что с данным реле планировалось управление бойлером (водонагревателем) в период отключения горячей воды, т.е. включение за полчаса до планируемого прихода домой. Изначально я планировал установку данного реле в двухмодульный щиток под столешницей, дабы присутствовала свободная розетка. Как впоследствии оказалось, контактная группа реле отвязана от сети, поэтому нужно было подводить дополнительные провода, что в компактном боксике сделать не очень удобно. Поэтому устройство ушло на доработку, а там и лето кончилось, горячая вода исправно потекла из крана и устройство отправилось на полку.
По-сути, реле представляет собой управляемый выключатель, который подключается в разрыв питающего провода какого-либо устройства. Более наглядно это выглядит следующим образом:

Сетевая вилка подключается к сети, а коммутируемое устройство подключается к внешней розетке. Как видим, задействованы контакты реле «3» и «4». К контактам «1» и «2» подается питание 220V для работы модуля управления, срабатывания реле и зарядки аккумулятора.
В этом и заключается основное отличие данного программируемого реле времени THC15A от ранее обозреваемого бытового реле TS-T01. Там без лишних телодвижений можно установить реле как на включение, так и на отключение и при этом не нужно тянуть дополнительные провода к нагрузке. Я планирую немного доработать данный прибор, дабы была возможность подключать нагрузку напрямую к клеммам, а также добавлю фильтрующий конденсатор. Если тема будет интересна (по итогам месяца), сделаю продолжение.
Итого, небольшая демонстрация работы. Коммутируется тот же бойлер, нагрузка около 1,8kW. Я установил таймер на включение бойлера в 10:33, выключение в 10:34, т.е. проработать он должен 1 минуту. Не забываем включать режим AUTO (работа по таймеру). Вот так все это выглядит в работе:


Вывод: неплохое программируемое реле времени, но со специфическим подключением. Нареканий по работе нет, но без усиления дорожек на плате не рекомендую продолжительно подключать устройства с потреблением более 2,2kW (более 10А). С небольшой доработочкой, нагрузку можно подключать напрямую к нижним клеммам и без проблем коммутировать токи 20-25А. В общем, устройство понравилось, покупать можно…

mysku.ru

Таймер электронный ТЭ 15. Конструкция, настройка и применение.

В быту мы применяем много электрических механизмов, регулярность использования которых наводит на мысль автоматизации процесса. Например, управление наружным освещением или насосом скважины. Идея эта не новая, и есть масса приспособлений подобного назначения, которые получили общее название – реле времени (таймер электронный).

Программируемый недельный таймер электронный ТЭ 15 (рис.1) — это прибор, который может управлять многими бытовыми устройствами. Он — яркий образец преимущества современных технологий. Чтобы убедиться в этом, достаточно вспомнить, какими приспособлениями приходилось пользоваться ранее.

Таймер электронный
   Рис. 1 Цифровой таймер электронный ТЭ 15

Немного истории

Ранее пользовался популярностью таймер механический. Встроенный в розетку он мог включать бытовые приборы на определенное время (см. рис. 2). По сути, это был таймер обратного отчета, соответственно, сфера его применения была ограничена.

Таймер электронный
   Рис. 2 Кухонный таймер — розетка Lemanso LM671

По сути, это обычная розетка с таймером, пик популярности таких устройств пришелся на середину 80-х прошлого века. Время шло, постепенно механические устройства сменили электромеханические, их, в свою очередь, вытеснили электронные, такие как электронный секундомер. Функциональность этих приспособлений существенно расширилась. Теперь пришла очередь цифровых приборов.

Вернемся, к теме статьи.

Конструктивные особенности

Как и любой прибор данного типа, таймер электронный ТЭ 15 состоит из следующих конструктивных элементов:

  • малогабаритного импульсного блока питания
  • микропроцессора и его электронной обвязки
  • информационного ж/к дисплея
  • интерфейсного блока управления (кнопки для программирования)
  • реле, подключающего или отключающего нагрузку
  • аккумулятора (он необходим для сохранения настроек, если отключено питание)

Наличие программируемого микропроцессора позволяет задать восемь различных циклов программ, которые будут управлять нагрузкой. Делается это при помощи кнопок, установленных на лицевой панели (рис.3).

Таймер электронный
   Рис. 3 Кнопки блока управления

Информационный дисплей может работать в двух режимах: отображать текущее время и использоваться при установке режимов работы.

Настройка

Подробная инструкция программирования, руководство, а также электрическая схема подключения прилагаются к устройству. Поэтому эту часть мы рассмотрим кратко, чтобы вспомнить детали.

Краткая инструкция по программированию

Алгоритм действий:

1. Подать питание на таймер

2. Нажать кнопу «Сброс» (отмечена красным овалом на рис. 4)

Таймер электронный
   Рис. 4 Кнопка «Сброс»

3. Дождаться окончания процедуры опроса состояния (длится около восьми секунд), на индикаторе при этом включается обратный отчет.

4. Установить текущие временные данные и дату. По умолчанию время установлено в 24-х часов режиме, для перехода в 12-ти часовое отображение, следует нажать кнопку, над которой изображен символический циферблат (отмечена на рис. 5), и продержать ее в этом состоянии не менее пяти секунд. По истечении этого срока на дисплее отобразится выбор между «AM» и «РМ» (до полудня или после). Для перехода обратно в режим 24-х часов следует снова нажать эту кнопку.

Таймер электронный
   Рис. 5 Красным отмечена кнопка выбора режима времени

5. Выбрав режим отображения, следует задать текущие временные параметры. Чтобы сделать это, необходимо удерживая кнопку с циферблатом (см. рис. 5) и нажать «Д+» (рис. 6 отмечена красным). Таким образом, выбирается день недели. Обозначения «МО», «TU», «WE», «ТН», «FR», «SA», «SU» — это принятое в английском языке сокращение дней недели по первым двум буквам, они соответствуют понедельнику, вторнику, среде, четвергу, пятнице, субботе и воскресенью.

Время задается кнопками «Ч+» и «М+» (на рис. 6 отмечены зеленым и синим), при помощи которых выставляются часы и минуты.

Таймер электронный
   Рис. 6 Кнопки установки дня недели и времени

После того, как установлена дата и указано время, можно приступать к программированию. Делается это следующим образом:

  • для установки первого цикла срабатывания следует нажать кнопку, указанную на рис. 7
  • после этого выбрать день недели при помощи кнопки «Д+» (на рис. 6 обозначена красным)
  • далее устанавливаем точное время срабатывания при помощи кнопок «Ч+» и «М+»
  • нажимаем клавишу управления, указанную на рис. 7, для завершения программирования данного цикла включения
Таймер электронный
   Рис. 7 Кнопка управления циклами

Управление остальными циклами совершается таким же образом. Если возникла необходимость отключить какой-либо из установленных режимов срабатывания, достаточно нажать кнопку управления (рис. 7), выбрать цикл и включить клавишу «Режим».

Данный прибор может включать или выключать подключенное оборудование. Выбор этой опции осуществляется кнопкой «Режим». При этом на индикаторе отобразится состояние контактов: « «Auto Off» «Auto On», что соответствует разомкнутым или сомкнутым контактам реле.



Характеристики и электрическая схема подключения

Прибор рассчитан на питание от бытовой электрической сети, допустимый диапазон напряжения которой от 180 В до 264 В, при стандартной частоте 50 Гц. Встроенный процессор позволяет задать до восьми циклов включения-отключения, с минимальным временным интервалом не менее одной минуты. Наличие резервного аккумулятора позволяет сохранять текущие установки даже при отключении прибора от сети.

Внутреннее реле прибора может коммутировать нагрузку с силой тока до 16 А. Корпус имеет степень защиты IP20. Допустимая погрешность таймера составляет не более двух секунд в сутки, что приемлемо для приборов этого класса.

Что касается износостойкости, то она зависит от производителя, например, TDM Electric или EKF гарантируют, что их изделия способны выдержать более миллиона циклов включения-отключения.

Устройство снабжено креплением для DIN-рейки, шириной 35 мм. Размеры таймера 82 х 36 х 66 мм, а вес всего 150 грамм.

Приспособление остается работоспособным при окружающей температуре от -10 С° до 40 С° и относительной влажности не более 98%.

Чтоб правильно подключить устройство, следует руководствоваться схемой, представленной на рис. 8.

Таймер электронный
   Рис. 8 Подключение нагрузки

Как видите, принцип подключения довольно прост: к контактам «1» и «2» подается напряжение, нагрузка заведена на контакты «3» и/или «5». При указанном способе подключения лампа L1 будет выключенной, а L2 — включенной. Когда приспособление сработает, ситуация поменяется. L2 – погаснет, L1 – загорится.

Применение

Если вы применяете такой прибор, в комментариях к статье поделитесь, для каких целей его используете, эта информация может быть кому-нибудь полезной.



Смотрите также по теме:

   Таймер времени, электронный и электромеханический.

   Фотореле для уличного освещения: виды, применение, схема подключения.

   Импульсное реле. Схема подключения и принцип работы.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

Реле времени для включения-выключения насоса

Реле времениРеле времени
Купить от 1875 р.

Реле времени включения и выключения – это специальное электрическое устройство, с помощью которого можно управлять работой насоса и иного электрического оборудования. Прибор способен замыкать/размыкать эл. цепь и формировать временные интервалы на включение/выключение электрических устройств. За счет этого обеспечивается определенная последовательность (алгоритм) работы элементов эл. схемы. Таким образом, реле создает задержку времени и в автоматическом режиме управляет такими технологическими процессами, как: орошение, отопление,водоснабжение, кондиционирование и др.

Например, в системе отопления с насосной циркуляцией с помощью реле удается организовать работу насоса так, чтобы он включался с определенной временной задержкой, а тэны электрического отопительного котла успевали бы прогреваться. Так, от надежности реле времени зависит стабильность и бесперебойность важных производственно-технологических процессов.

Представляем вашему вниманию профессиональные устройства для автоматизации включения и выключения электронасоса от российского производителя НПО Электроавтоматика – реле времени. Электромеханические приборы содержат несколько алгоритмов работы с широкими интервалами времени и допусками питающих напряжений, за счет чего демонстрируют высокие качественные характеристики в каждом случае эксплуатации.

Мы выпускаем 2 вида реле:

  • реле времени на выключение РВ-ОО для управления эл. цепями после снятия напряжения питания;
  • реле времени на включение РВ-ОВ для управления эл. цепями после подачи напряжения питания.

Расскажем, почему реле — это отличный выбор для системы водоснабжения. С помощью наших устройств вы сможете управлять одновременно 2-мя независимыми электрическими цепями — 2 переключающими группами контактов. То есть вы сможете подключать 2 разных устройства и подавать на них разное питание. Принцип действия функционального прибора состоит в том, что реле включает насос не сразу после подачи напряжения питания, а спустя определенное время.

Виды реле времени

Реле времени с задержкой на выключение – РВ-ОВ широко применяется для управления насосом или насосной станцией. Устройство позволяет наполнять гидробак в автоматическом режиме, регулируя включение и отключение насоса. Содержит две диаграммы работы и пять диапазонов выдержки времени: 0,1 с; 1 с; 0,1 м; 1 м; 0,1 ч. Так, для каждой диаграммы работы вы можете указать одну из трех временных интервалов и установить временную задержку на срабатывание реле после подачи питания.

Преимущества реле времени НПО Электроавтоматика:

  1. Надежные технические характеристики.
  2. Коммутация больших нагрузок: при активной нагрузке — 5 А переменного тока.
  3. Эффективность. Управление двумя независимыми электрическими цепями — двумя переключающими группами контактов.
  4. Легкий монтаж. Установка на дин-рейку шириной 35 мм.

Второй вид реле времени на отключение — РВ-ОО включается сразу же при подаче напряжения питания, а отключается через определенную временную задержку после выключения питания. Устройство содержит четыре диаграммы работы и три диапазона выдержки времени: 0,1с; 1с; 0,1мин. На практике реле РВ-ОО позволяет организовать эффективную автоматизированную систему управления процессами как на производстве, так и в домашнем хозяйстве.

Электронные релеПневморелеМоторные реле
Реле с использованием электронных принципов (схем) образования выдержки времениРеле с использованием механических принципов образования выдержки времениРеле с использованием электродвигателей с редуктором
Требуют источник питанияНе требуют питанияТребуют источник питания
Точность высокаяМеньше точность (10-15%)Точность зависит от частоты в сети (+-1%)
Ресурс 30000 часов работыРесурс примерно 1000 часовРесурс меньше

Если вы искали надежный прибор для автоматизации работы такого оборудования, как: двигатель или насос, а также желаете организовать систему включения и выключения электрических приборов, то вам подойдет реле времени НПО Электроавтоматика. Более 10 лет наши приборы остаются востребованными в системах автоматики. При заказе вы можете указать необходимую диаграмму работы, временной диапазон выдержки, напряжение питания и иные характеристики.

Оборудование от производителя

На нашем сайте вы можете купить функциональное реле времени для включения и выключения насоса. Кроме этого, в каталоге вы найдете развернутый ассортимент электротехнической продукции, адаптированной к вашим требованиям: от базовых решений до изготовления по проекту заказчика и воплощения ваших идей в готовом продукте.

Мы приглашаем вас к сотрудничеству с нашим производственным предприятием и предлагаем заказывать надежную электротехническую продукцию по привлекательным ценам. В лице НПО Электроавтоматика (г. Чебоксары) вы найдете прямого поставщика и сможете приобретать реле времени выключения-включения и другие необходимые электротехнические устройства и компоненты с доставкой в любой регион России, включая Москву.

  • реле времени на включение - габаритные размеры

elektroautomatika.ru

Щитовое программируемое реле THC15A на 220V/16A (для DIN рейки)THC15A / Лайв им. Waldemarik / iXBT Live

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о программируемом реле времени THC15A, которое позволяет включать/выключать различное электрооборудование в заранее запрограммированное время с интервалом в 1 минуту. Реле рассчитано на установку в электрощитки на DIN рейку 35мм и позволяет коммутировать нагрузку с суммарным током потребления не более 16A. В обзоре будет небольшое тестирование и разборка, поэтому, кому интересно, милости прошу под кат.

Купить данное программируемое реле можно здесь

Общий вид реле времени THC15A:
ТТХ:

— Наименование модели – THC15A
— Материал корпуса – белый пластик
— Рабочее напряжение – 230VAC
— Максимальный ток коммутации – до 16А
— Установка – DIN рейка 35мм
— Количество программ — 16 программ
— Минимальный интервал — 1 минута
— Питание таймера – энергонезависимое (встроенный NiMH аккумулятор)
— Дополнительная функция – отображение времени
— рабочая температура – от -10°С до +40°С

Комплектация:

— Реле времени THC15A
— Инструкция на английском языке

Реле времени THC15A поставляется в небольшой картонной коробочке из гофрокартона:

С торца коробочки указаны основные спецификации устройства:

Внутри коробки присутствует своеобразный бокс, защищающий изделие при транспортировке:

Помимо самого реле, внутри коробки можно найти лишь инструкцию на английском языке:

Внешний вид:

Программируемое реле времени THC15A выполнено в пластиковом корпусе белого цвета и предназначено для установки в электрощиты на 35мм DIN рейку:

Для установки времени и настройки таймеров предназначен специальный модуль, закрываемый крышкой во избежание случайного нажатия:

Размеры дисплея – 21мм*13мм, подсветка отсутствует. Несмотря на это, читаемость символов отличная:

Для подключения к сети предназначены два гнезда с верхнего торца корпуса:

Они предназначены для питания модуля управления, подзарядки аккумулятора, а также для включения реле, поскольку оно рассчитано на 48V. Для коммутации нагрузки предназначены три гнезда, расположенные с противоположного торца:

Правое гнездо (3) общее, средний контакт (4) — нормально разомкнутый, левый (5) – нормально замкнутый. При срабатывании таймера, подается напряжение на катушку реле и при его срабатывании, замыкаются между собой контакты «3» и «4», а «3» и «5», соответственно, размыкаются.

Схема подключения указана с торца устройства:

Как уже упоминал выше, реле времени THC15A предназначено для установки в электрощиты на DIN рейку, в связи с чем, имеет специальные посадочные места:

Габариты:

Поскольку реле времени THC15A рассчитано на установку в электрощиты на DIN рейку, то в связи с этим, имеет характерную форму и по ширине занимает два модуля (двухмодульное). Сравнение с привычными автоматическими выключателями (автоматами):

Размеры прибора около 86мм*36мм*65мм, вот сравнение с коробком спичек и тысячной банкнотой:

Разборка:

Разобрать прибор достаточно просто. Для этого необходимо отогнуть четыре защелки. После этого корпус раскроется на две половинки:

Как и в предыдущем реле TS-T01, в реле времени THC15A силовая часть также выполнена отдельно от управляющей. Питание микроконтроллера обеспечивает NiMH аккумулятор, по внешнему виду напоминающий ионистор (зеленый). По заявлению производителя, он обеспечивает бесперебойную работу более 15 дней. В действительности, заряда хватает намного дольше. При подключении реле в сеть, аккумулятор подзаряжается. Для этого в схеме добавлен простейший БП на балластном конденсаторе:

Силовое реле имеет маркировку XIE JIN  JQX15F(T90)-1Z и рассчитано на коммутацию токов до 30А при 250V. Как можно заметить по фото, коммутируемая часть никак не связана с основной и на мой взгляд, для продолжительной работы при максимальном токе в 15А не очень годится из-за небольшого сечения дорожек на плате:

Хоть дорожки и усилены слоем припоя, но на токах выше 10А применять данное реле без доработки не рекомендую. Хотя нужно заметить, что к самому реле претензий нет, даже наоборот. При небольшой доработке можно коммутировать токи 20-25А (30А макс.).

К монтажу особых нареканий нет, кроме не до конца смытого флюса, поэтому рекомендую пройтись спиртиком.

Управление:

Программируемое реле времени THC15A имеет 16 независимых таймеров (программ), т.е. на каждом таймере можно установить произвольное время включения и выключения нагрузки. Все элементы управления расположены с передней стороны:

Коротко по управлению:

— P — поочерёдный вход в режим программирования таймеров (программ). Доступно 16 независимых таймеров (программ). Первой показывается таймер (программа) включения (1on), затем таймер (программа) выключения (1off). Настройка времени и дня срабатывания устанавливается кнопками D+, H+, M+, быстрый сброс кнопкой (C/R), выход из программирования таймеров кнопкой «часы»

— D+, H+, M+ — установка текущего времени и дня недели

— «часы» — для выхода из режима программирования таймера (программы)

— RESET – сброс всех настроек (утопленная кнопка)

— MANUAL — выбор режима работы (включен постоянно, по таймеру, выключен)

— C/R — сброс текущего таймера (программы), блокировка/разблокировка устройства

Итого, для корректной работы программируемого реле необходимо настроить текущее время и день недели, а затем уже программировать таймеры (программы). Первым делом необходимо разблокировать устройство, нажав 4 раза кнопку «C/R» (после 15 секунд неактивности, оно заново заблокируется). Для установки даты и времени нажимаем требуемую кнопку D+, H+, M+. Кнопка D+ отвечает за установку дня недели: понедельник (MO), вторник (TU), среда (WE), четверг (TH), пятница (FR), суббота (SA) и воскресенье (SU). Кнопка H+ отвечает за установку текущего часа (12/24 часовой формат), а кнопка M+ – установка минут. После установки даты и времени, можно перейти к программированию реле. Напомню, что прибор может как включать потребители в заданное время, так и выключать, т.е. может либо включить нагрузку на определенное время, либо наоборот, выключить ее на определенное время. Для входа в режим программирования таймеров (программ), необходимо нажать кнопку «P». После этого станут поочередно доступны 16 независимых таймеров (программ). Каждая программа имеет лишь две функции: включить в заданное время и выключить в заданное время. Для установки дня срабатывания, в режиме программирования нажимаем кнопку «D+». Доступно 15 предустановленных режимов: все дни (каждый день), пн. – ср. — пт., вт. – чт. – сб, только выходные дни, пн. – вт. – ср., чт. – пт. – сб., только будни (рабочие дни), все дни, кроме воскресенья и конкретный день (7 отдельных).

Думаю, тут все понятно, но на всякий случай поясню. Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку «часы» или ждем 25 секунд. На этом, программирование таймера закончено. Подключенное электрооборудование будет включаться ровно в 12:00 и 20:00 (по часам на реле) на пять минут каждый день. Минимальное время включения/выключения – 1 минута. Программируемых таймеров 16 (в бытовой модели TS-T01 их было 10), для домашнего применения этого хватит.

Отличительной особенностью реле является быстрая смена режимов работы: включен постоянно, по таймеру, выключен. Для выбора нужного режима необходимо поочередно нажать кнопку «MANUAL».

Тестирование:

Причину покупки данного программируемого таймера я уже подробно описывал в предыдущем обзоре программируемого бытового реле TS-T01 со встроенной розеткой, поэтому повторяться не буду. Напомню лишь, что с данным реле планировалось управление бойлером (водонагревателем) в период отключения горячей воды, т.е. включение за полчаса до планируемого прихода домой. Изначально я планировал установку данного реле в двухмодульный щиток под столешницей, дабы присутствовала свободная розетка. Как впоследствии оказалось, контактная группа реле отвязана от сети, поэтому нужно было подводить дополнительные провода, что в компактном боксике сделать не очень удобно. Поэтому устройство ушло на доработку, а там и лето кончилось, горячая вода исправно потекла из крана и устройство отправилось на полку.

По-сути, реле представляет собой управляемый выключатель, который подключается в разрыв питающего провода какого-либо устройства. Более наглядно это выглядит следующим образом:

Сетевая вилка подключается к сети, а коммутируемое устройство подключается к внешней розетке. Как видим, задействованы контакты реле «3» и «4». К контактам «1» и «2» подается питание 220V для работы модуля управления, срабатывания реле и зарядки аккумулятора.

В этом и заключается основное отличие данного программируемого реле времени THC15A от ранее обозреваемого бытового реле TS-T01. Там без лишних телодвижений можно установить реле как на включение, так и на отключение и при этом не нужно тянуть дополнительные провода к нагрузке. Я планирую немного доработать данный прибор, дабы была возможность подключать нагрузку напрямую к клеммам, а также добавлю фильтрующий конденсатор. Если тема будет интересна (по итогам месяца), сделаю продолжение.

Итого, небольшая демонстрация работы. Коммутируется тот же бойлер, нагрузка около 1,8kW. Я установил таймер на включение бойлера в 10:33, выключение в 10:34, т.е. проработать он должен 1 минуту. Не забываем включать режим AUTO (работа по таймеру). Вот так все это выглядит в работе:



Вывод: неплохое программируемое реле времени, но со специфическим подключением. Нареканий по работе нет, но без усиления дорожек на плате не рекомендую продолжительно подключать устройства с потреблением более 2,2kW (более 10А). С небольшой доработочкой, нагрузку можно подключать напрямую к нижним клеммам и без проблем коммутировать токи 20-25А. В общем, устройство понравилось, покупать можно…

www.ixbt.com

Реле времени и контактор схема подключения

Как правило, допустимая максимальная нагрузка любого реле времени не так велика, как необходимо. Для усиления выхода реле с целью управления более мощной нагрузкой разумно воспользоваться магнитным пускателем. Схема подключения к пускателю не представляет собой ничего сложного и любой начинающий электрик сможет осуществить такое подключение без особых сложностей.

Прежде чем приступить к изучению особенностей подключения, опишем особенности и назначения реле времени и магнитного пускателя.

Реле времени

Реле времени представляет собой простое современное автоматическое устройство. Здесь все понятно на интуитивном уровне и такие приборы очень широко используются в самых разных схемах для автоматизации технологических операций.

В наше время задачи реле времени могут выполняться программируемыми логическими контроллерами, однако, «старые» приборы еще не полностью вытеснены.

реле времени и контактор схема подключения

Предназначение реле времени — коммутация электроцепей с предварительно установленной временной выдержкой.

Современные реле времени представляют собой временные контроллеры, которые можно запрограммировать для решения конкретных задач.

Эти приборы способны обеспечивать нужный интервал времени, учитывая определенный алгоритм подключения элементов в электроцепи. Чаще всего они применяются при необходимости автоматического запуска устройств через определенный интервал времени, после того, как поступил основной сигнал.

Самые разные конструкции реле времени определяют применение прибора на бытовом и промышленном уровне.

Принцип работы определяет пять главных типов реле:

  1. Электромагнитное замедление. Такой прибор может применяться исключительно в цепях постоянного тока. Задержка во времени происходит из-за дополнительной обмотки, которая препятствует увеличению магнитного потока.
  2. Пневматическое замедление. Здесь применяется пневматический демпфер, который изменяет отверстие забора воздуха.
  3. Анкерный или часовой механизм. Здесь электромагнит взводит специальную пружину, которая замыкает реле после отсчета установленного времени.
  4. Использование двигателя. Здесь применяется синхронный электрический редуктор, двигатель и электромагнит. Первые два элемента сцепляются электромагнитом.
  5. Электронное реле. Здесь применяются микроконтроллеры, позволяющие программировать задержки включения.

Электромагнитный пускатель

Электромагнитный пускатель представляет собой электрический аппарат, который позволяет запускать, останавливать и защищать трехфазные асинхронные электрические двигатели.

Кроме того, эти приборы позволяют запускать и выключать любые виды нагрузки, к примеру, элементы нагрева, источники освещения и другие.

реле времени и контактор схема подключения

Производятся электромагнитные пускатели в одиночном или сдвоенном исполнении. Последние обладают механической защитой от одновременного запуска.

Приборы открытого исполнения используются в панельных установках, их применяют внутри закрытых специализированных шкафов, а также в других местах, которые надежно защищены от мелких частиц и механических повреждений.

В отличие от них, защищенные пускатели могут применяться внутри помещений, если среда не сильно запылена. Есть и пускатели, которые обладают надежной защитой от влаги и пыли, они могут использоваться как на внутренних, так и на наружных установках.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Простая схема подключения

Для начала будет рассмотрена самая простая схема подключения реле времени. Первым делом нужно закрепить прибор на стене, он должен размещаться в строго вертикальном положении с допустимым отклонением примерно 10 градусов.

Также нужно учесть, что нормальная работа прибора возможна в диапазоне от –10 до +50 ºС. При этом максимально допустимая влажность должна составлять 80%.

Нужно убедиться в том, что прибор надежно закреплен. Также следует обесточить сеть. Только после этого можно приступать к его подключению. Нужно снять крышку реле и заземлить прибор. Затем подключить электрическую сеть к контактам, как показано на рисунке ниже.

реле времени и контактор схема подключения

Контакты, которые пронумерованы цифрами 1 и 2 используются здесь для подачи напряжения от сети 220 В. Для представленной на схеме модели таймера, питание подводится в верхней части, а для управления выключением и включением предусмотрены контакты в нижней части прибора.

В данном случае на разрыв отводится фазный проводник, а ноль подается на нагрузку (в данном случае электролампы).

Средний контакт под номером 4 использован для подачи фазы от электрического щита, она может коммутироваться отдельно с подключениями 3 или 5.

Соединение 4–5 является нормально открытым (н.о.), а 3–4 нормально замкнутым (н.з.). (Для тех, кто не понимает слово «нормально» — состояние, когда выходное реле не сработало, в том числе, когда нет напряжения питания на клеммах 1–2).

Это довольно простое подключение и выполнить его способен даже начинающий электрик.

Схема подключения к магнитному пускателю

Если реле времени используется для контроля работы более мощной нагрузки, например, электродвигателя, понадобится подключение магнитного пускателя.

Этот прибор предназначен здесь для запуска, а также разгона до номинальной скорости электрического двигателя. Также пускатель обеспечивает непрерывность его работы, при необходимости отключает питание, обеспечивая защиту электродвигателю.

Магнитные выключатели могут использоваться не только для подключения электродвигателей. Их широко применяют и при других многокиловаттных нагрузках, для подключения обогревателей, уличного освещения и другого.

Для подключения выбран магнитный пускатель типа C-09D10. Схема подключения выглядит следующим образом:

реле времени и контактор схема подключения

Каждый пускатель содержит два контакта, которые используются для подключения выводов катушки. При подаче на катушку будет создано магнитное поле, втягивающее подвижный сердечник с подвижными контактами и траверсой, которые к нему закреплены. В зависимости от марки пускателя рабочее напряжение может составлять 110, 220 или 380 В.

Как и в предыдущей схеме, можно задействовать н.о. контакты 4–5 или н.з. 3–4.

Запуск электродвигателя

Для того, чтобы запустить электрический двигатель используется схема «Звезда-Треугольник», которая включает применение независимой временной выдержки во время запуска с режима «звезда» и перехода двигателя в рабочий режим «треугольник».

реле времени и контактор схема подключения

Здесь применяется реле времени RT-SD. Прибор регулирует время отключения режима «звезда» от 1 с до 10 минут. Кроме того, предусмотрена регулировка времени от предустановленных настроек и переключение режима «звезда-треугольник».

Однако такое реле можно использовать и в системах бытовой и промышленной автоматики для регулировки работы отопительных и вентиляционных систем и осветительных приборов.

Преимущество использования реле времени RT-SD заключается в следующем. Движки большой мощности при запуске обладают пусковым током, который в 5–6 раз выше рабочего. Как раз поэтому во время запуска электродвигателя по схеме «звезда-треугольник» используется прибор RT-SD.

Он позволяет снижать пусковой ток мощных двигателей во время запуска в режиме «звезда», а также при переключении в режим «треугольник», обеспечивая работу электродвигателя на номинальных значениях.

Реле времени в данном случае представляет собой альтернативу прибору плавного пуска. И в силу дороговизны последнего, реле RT-SD применяется очень часто. Кроме того, при запуске электродвигателя также используется магнитный пускатель, который подключается к реле как показано на схеме выше.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

реле времени и контактор схема подключения

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

реле времени и контактор схема подключения

Схема простая и приводится без пояснений:

реле времени и контактор схема подключения
Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

Настройки реле обязательно проводить в отключенном состоянии!

  1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
  2. DIP-переключателями 1–3 выбрать диапазон времени.
  3. Установить заданное время выдержки.

В окончание

Перед тем, как запустить собранную электрическую схему, нужно провести ее наружный осмотр, а также осмотр всех приборов.

Нужно убедиться, что все подключения осуществлены правильно и в случае подачи напряжения не произойдет замыкания или перегорания приборов. Также стоит проверить надежность закрепления проводников в зажимах.

Усиление выхода реле времени с помощью магнитного пускателя не представляет собой ничего сложно. Оно используется очень широко при подключении не только электродвигателей, но и других приборов промышленного и бытового типа.

Одной из главных задач мастера-электрика является изучение инструкции, которая прилагается к реле времени и магнитному пускателю.

Другая задача — правильно определить назначение зажимов на корпусе приборов. Если всё сделать грамотно, можно обеспечить успешное управление электроприборами на предприятии или в домашних условиях.

Видео по теме

Post navigation

« Изготовление и установка автоматических жалюзи Как сделать реле времени своими руками »

Электромеханическое либо электронное устройство, срабатывающее по факту истечения назначенного временного интервала — это реле времени. Этот вид приборов нашёл широкое применение в электротехнике, электрике, электронике.

В зависимости от сложности механизма прибора организуются различные по сложности исполнения электрические схемы.

Благодаря наличию реле в схемных решениях удаётся реализовывать более гибкие функции управления различными устройствами.

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Вариант #1: электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается. Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Вариант #2: пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматического прибора. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Вариант #3: модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях автоматических выключателей, предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Вариант #4: электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии. Этот вид приборов обладает целым рядом преимуществ:

  • малые габариты корпуса;
  • высокая точность срабатывания;
  • удобный механизм настройки;
  • визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса. Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле (таймера).

Как работает недельный цифровой таймер

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла.

Например, благодаря прибору открываются возможности:

  • коммутировать системы освещения в заданное время;
  • запускать или останавливать технологическое оборудование;
  • активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки «REV Ritter», предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи этого устройства можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле «REV Ritter» позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º. Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20ºС + 50ºС.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

  1. Подключение лини напряжения на клеммы питания прибора.
  2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
  3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Выводы и полезное видео по теме

Видео, где рассматривается возможность подключения реле времени. Также этот познавательный фильм рассказывает о том, чем отличается реле времени от таймера и какие функции присущи тем или иным моделям электронных приборов.

Фактически рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

otoplenie-help.ru

Реле времени для пуска двигателей РВП-3 на Дин рейку, Россия



  • Плавный пуск электродвигателей

  • Уменьшение пусковых токов электродвигателей

  • Регулируемое время разгона

  • Переключение со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК» с задержкой 40 или 80мс

  • 5 диапазонов установки времени срабатывания

  • Индикация рабочего состояния реле «ЗВЕЗДА» и «ТРЕУГОЛЬНИК»

  • Корпус шириной 18мм



НАЗНАЧЕНИЕ РЕЛЕ

 Реле времени пусковое РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.


КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр «Тр» для установки выдержки времени в пределах выбранного диапазона, переключатель «множитель» для задания временного диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК», зелёный индикатор включения напряжения питания «U», жёлтый индикатор состояния пускателей «ТРЕУГОЛЬНИК» и красный индикатор состояния пускателей «ЗВЕЗДА».



РАБОТА РЕЛЕ

 Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
 Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» — на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28.
 Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».



 ВНИМАНИЕ: Переключение диапазонов и установка времени выдержки возможно только после снятия напряжения питания.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-3

Параметр

Ед.изм.

РВП-3 AC230В

РВП-3 AC110В

РВП-3 AC400В

РВП-3 ACDC24В

Напряжение питания

В

АС230 ± 10%

АС110 ± 10%

АС400 ± 10%

АСDC24 ± 10%

Диапазон выдержки времени



0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч

Погрешность установки выдержки времени, не более

%

±5

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Максимальное коммутируемое напряжение

В

400 (AC1/5А)

Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1)

А

16

Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями и контактами реле В AC2000 (50Гц — 1мин)

Потребляемая мощность

Вт

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур

0С

-25…+55

Температура хранения

0С

-40…+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса, не более

кг

0,076



ДИАГРАММА РАБОТЫ РЕЛЕ РВП-3
Диаграмма работы реле времени В1

Пусковое реле.

 При подаче питания включается реле «звезда» на время разгона tр, после паузы tп — включается реле «треугольник» до снятия питания.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Схема подключения РВП-3



Вариант защиты до IP40
Вариант защиты до IP40



ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

Габаритные размеры реле в корпусе 18*93*62мм

www.meandr.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
