подключение к погружному насосу, схема колодца

Гидроаккумулятор нужен для создания давления, хранения воды, что пригодится постояльцам в доме в случае отключения водоснабжения, и уменьшение гидроударов в сетях на дачном участке. Устройство выглядит как обычный бачок с механизмом для создания давления.

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

При подключении гидроаккумулятор должен быть отключен от розетки

При подключении гидроаккумулятор должен быть отключен от розетки

Механизм подключения гидроаккумулятора:

  1. Измеряем габариты гидроаккумулятора;
  2. Достаём схему труб водоснабжения и отопления;
  3. Ищем свободное место для установки согласно габаритам;
  4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
  5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Помните, что водный насос надо опускать ниже уровня водяного зеркала не больше чем на 30 сантиметров. Подробнее об этом в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasos-malysh

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

В Дании, Германии и Италии гидроаккумуляторы ставят в подвалах на 50-100 литров.

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

Специалисты рекомендую при проектировании водопровода подбирать надёжный гидроаккумулятор:  https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/gidroakkumulyator-dlya-sistem-vodosnabzheniya

Далее вы должны написать список, что вам надо купить для установки бака:

  • Шланги;
  • Трубы;
  • Фитинги;
  • Ниппели;
  • Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Можно ли сделать гидроаккумулятор своими руками

Многие умельцы делают гидроаккумулятор своими руками. Чтобы сделать его самостоятельно, надо разобраться в его устройстве и конструкции.

Гидроаккумулятор – это ёмкость с определённым объёмом. Его строение достаточно простое и не представляет чего-то сложного. Состоим бак всего лишь из двух основных частей.

Строение бака представляет собой:

  • Мембрану;
  • Резиновую грушу.

Делать самостоятельно гидроаккумулятор можно только при наличии опыта

Делать самостоятельно гидроаккумулятор можно только при наличии опыта

Для бака можно использовать емкость из пластика или алюминия. Внутри материал бака должен быть гладкий и ровный. Если в нём будут шероховатости, то внутренняя мембрана или груша просто растянется, что приведёт к её разрушению. Есть и безмембранный аккумулирующий бак, в котором отсутствует мембрана. Но такой бак менее эффективен. Наличие одного мембранного расширительного бака способно решить многие проблемы в водоснабжении.

Бак следует выбирать объёмом более 30 литров.

Для бака потребуется реле давления и манометр, который можно найти по скромной цене на рынке. Для подключения возьмите также фитинги, четвертники, тройники и кран. В магазине по их продаже попросите подобрать только качественные модели, ведь есть разные виде. В качестве груши или мембраны можно взять велосипедную камеру – ниппель. Также у вас должен быть лист резины и герметик.

Чтобы не покупать бак и сохранить свои деньги, можно изготовить его самостоятельно. Для этого достаточно найти бак объёмом более 30 литров и составные элементы в виде листов резины, фитингов и тройников с кранами. Так вы сконструируете хороший бак для системы водоснабжения.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

  • Скважного насоса;
  • Реле;
  • Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
  • Обратного клапана;
  • Запорной арматуры;
  • Фильтров для очистки воды;
  • Дренажа для канализации.

Трубы для подключения гидроаккумулятора к погружному насосу продаются в любом строительном магазине

Трубы для подключения гидроаккумулятора к погружному насосу продаются в любом строительном магазине

Перед установкой бака проверьте наличие всех необходимых инструментов и элементов.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Дачники иногда устанавливают ёмкость на стене. Для этого следует поставить бак на крепление.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

  1. Сам гидроаккумулятор;
  2. Погружной насос;
  3. Реле давления;
  4. Пятивыводной штуцер.

Схему подключения гидроаккумулятора можно легко найти в интернете и распечатать на принтере

Схему подключения гидроаккумулятора можно легко найти в интернете и распечатать на принтере

Подробнее об установке в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/obustrojstvo-skvazhiny-na-dache

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

Помните, что на реле идет напряжение от электросети в 220 В переменного тока. Будьте осторожны!

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для системы водоснабжения необходим, если вы хотите иметь постоянный доступ к воде в своём доме. Он отрегулирует давления в сети водоснабжения и даст вам возможность наслаждаться чистой водой из под крана. Маленькая емкость легко устанавливается, а пользы от неё для частного дома много. Покупайте гидроаккумулятор и у вас всегда будет постоянный запас воды в доме.

homeli.ru

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

В частном секторе большинство хозяев предпочитают сами заботиться об организации водоснабжения своих домов и не переплачивать за централизованную поставку этого ресурса. Тем более что стоимость такой услуги явно не соответствует качеству того, что вытекает из кранов. Одним из основных элементов схемы является гидроаккумулятор.

Кстати, его часто путают с расширительным баком, хотя все-таки некоторые отличия между этими изделиями есть.

gaЧтобы понять, как правильно и по какой схеме подключать гидроаккумулятор, следует вспомнить, а зачем он вообще нужен. Уже из названия этого устройства ясно, что оно предназначено для накопления (аккумулирования) жидкости. Если его не смонтировать, то при каждом открывании крана в точке водоразбора насос будет включаться, а учитывая и неабсолютную герметичность контура, еще и работать какое-то время в режиме «холостого хода» (пока давление не поднимется до номинального значения).

Чем чревата нестабильность давления (напора), объяснять никому не нужно. Кстати, именно от этого зависит долговечность и надежность функционирования многих бытовых приборов, так или иначе связанных с водопроводом (стиральные, посудомоечные машины).

Независимо от конструктивного исполнения корпуса (установка вертикальная или горизонтальная) существуют определенные правила подключения гидроаккумуляторов, которые показаны на схемах:

Но если внимательно посмотреть, то видно, что принцип подключения, схема одна и та же. Рассмотрим это на примере упрощенной схемы:

shema-4

Насос (Н) обозначен поз. 1, после которого всегда ставятся реле «сухого» хода (2) и клапан обратный (3). Реле давления (4) «руководит» включением/выключением «Н», то есть совместно с гидроаккумулятором (6) обеспечивает наиболее благоприятный для него режим работы. Для возможности визуального контроля состояния контура подачи воды монтируется манометр (5).

Какую бы конфигурацию не имела трасса, от каких бы производителей ни были закуплены все составные части системы водоснабжения, схема включения в нее ГА остается неизменной.

Что учесть

  • ga-2Для герметизации (уплотнения) резьбовых соединений лучше использовать ФУМ-ленту. Вторичное применение старого материала (любого типа – пакля, та же лента, нить) не допускается. Это повлечет не только протечки воды, но и вызовет сбой в работе автоматики, и как следствие, нарушение режима эксплуатации насоса.
  • Необходимо правильно подбирать оптимальный объем бака ГА – он должен соответствовать конкретному контуру, интенсивности расхода воды и ряду других условий. Приобретать прибор по принципу «у соседей такой же» не только неправильно, но и недопустимо. Здесь нужен предварительный расчет параметров схемы.
  • Место установки гидроаккумулятора нужно подбирать так, чтобы его можно было без труда обслужить, а температура в помещении ни при каких условиях не должна опускаться ниже +5 °С.
  • Нюансы подключения зависят от модели ГА. В некоторых изделиях (как правило, небольших объемов) отсутствует стравливающий клапан.
  • В систему водопровода помещается гидроаккумулятор для холодной воды. На это нужно обратить внимание еще в точке продаж.

masterim.guru

Схема подключение и нюансы эксплуатации гидроаккумулятора: виды, устройство, схема подключения

Как подключить гидроаккумуляторРешая проблему водоснабжения, большинство потребителей прибегают к различному оборудованию. К их числу относится и гидроаккумулятор, который часто используется не только в бытовых условиях, но и в промышленности.

Довольно часто к нему прибегают владельцы коттеджей, дачных участков, загородных домов. Другое его название — гидробак, который содержит жидкость, находящуюся под давлением.

Следует заметить, что уровень давления является неизменной характеристикой, что обеспечивает нормальное функционирование всех бытовых устройств, использующих воду, включая душ, санузел, умывальник и пр. Если возникла необходимость в установке гидроаккумулятора в местах повышенной влажности, то рекомендуется останавливать выбор на моделях, изготовленных из нержавеющей стали.

Далее будет рассмотрена конструкция предлагаемых сегодня гидроаккуммуляторов, их предназначение, основные принципы работы.

Роль гидроаккумулятора в системе водопровода

Какую роль играет гидроаккумулятор в системе водоснабжении

Вне всяких сомнений, каждый владелец загородного участка должен позаботиться об организации бесперебойной подачи воды. Подобное решение позволит обеспечить комфортные условия вдали от цивилизации. Среди методов, позволяющих эффективно решать подобную задачу, довольно распространенным является использование гидроаккумулятора. Очень важно правильно подойти к выбору этого оборудования. В этом случае можно не сомневаться в том, что это устройство будет успешно выполнять свои функции и тогда, когда возникают перебои в подаче электроэнергии или неполадки в работе насоса.

Решение подключить к системе гидроаккумулятор позволит свести к минимуму число включений насоса, что положительным образом скажется на эксплуатационном ресурсе этого прибора. Если часто пользоваться системой водоснабжения, то можно столкнуться с таким явлением, как конденсат, который может появиться на расширительном баке. Для большинства подобное явление известно, как запотевание. Для решения подобной проблемы рекомендуется выполнить теплоизоляцию каждого соединения гидроаккумулятора.

Виды гидроаккумуляторов

Можно выделить ряд ключевых параметров, на основании которых все предлагаемые сегодня гидроаккумуляторы можно классифицировать на ряд видов:

На основании такого признака, как вариант монтажа, современные гидроаккумуляторы могут быть классифицированы на:

  • горизонтальные;
  • вертикальные.

В конструкционном плане подобные устройства довольно схожи. Это же можно отметить и в отношении их принципа работы. Особенностью горизонтальных моделей является наличие крепления для наружного насоса. Что же касается устройств с вертикальным методом монтажа больших объемов, то в их конструкции предусмотрен клапан, обеспечивающий удаление воздуха из системы водоснабжения. Принимать решение в пользу того или иного варианта гидроаккумулятора следует, ориентируясь на размеры помещения, которое выбрано для размещения подобного оборудования.

Исходя из метода накопления энергии, гидроаккумуляторы могут быть классифицированы на:

  • Гидроаккумулятор и его  схема подключениямодели, оснащенные пневматическим накопителем. Их действие основывается на сжатии газа под давлением воды. В рамках этих устройств можно выделить мембранные, с баллоном и поршневые. Последний тип гидроаккумуляторов отличается доступной ценой и в то же время может обрабатывать значительные объемы воды (до 600 литров). Модели мембранного типа демонстрируют большое удобство в эксплуатации, что связано с их небольшими габаритами. Если говорить про баллонную разновидность этого оборудования, то именно эти модели получили наибольшее распространение среди покупателей. Причина этого заключается в том, что при возникновении необходимости в замене емкости подобного оборудования и резиновой груши эту работу владелец может выполнить с минимальными затратами времени и не прибегая к помощи специалистов. Другим важным достоинством следует называть отсутствие проблем в эксплуатации и длительный срок службы;
  • модели, оснащенные механическим накопителем. В рамках этой категории устройств можно выделить грузовые и пружинные. Действие этих аппаратов основывается на использовании кинетической энергии груза или пружины. Среди минусов, которыми обладает подобные агрегаты, следует выделить инерционность системы, громоздкость конструкции. В то же время они могут исправно выполнять свои задачи без необходимости использования внешних источников питания и зарядки;

Если исходить на основании такого признака, как объем, то все модели гидроаккумуляторов можно подразделить на устройства емкостью 2, 5, 24, 50, 80, 100, 150, 200, 300, 500 литров. Если оборудование приобретается для большого дома, то следует рассматривать модели,

емкость которых составляет 80 или 100 литров. Оборудование объемом 50 литров прекрасно справится со своей задачей по поддержанию необходимого давления в системе водоснабжения стандартных квартир. Предлагаемые сегодня гидроаккумуляторы 50 литров отличаются своей стоимостью. Причем на цену оказывает влияние и производитель. Любой специализированный магазин сегодня может предложить подобное оборудование требуемой емкости;

Исходя из назначения, можно выделить следующие модели:

  • для холодной воды;
  • гидроаккумуляторы для горячей воды;
  • расширительный бак для отопления, предназначенный для обеспечения стабильного давления в системе трубопровода.

Помните! Для нормальной работы каждая отопительная система должна предусматривать расширительный бак. Только при условии, что гидроаккумулятор будет грамотно подобран и настроен, можно гарантировать ее безаварийную работу и комфортное проживание в загородном доме.

Устройство гидроаккумулятора

Как устроен гидроаккумуляторЕсли рассматривать конструкцию гидроаккумулятора для насосной станции, то она не содержит сложных элементов: по своему исполнению она имеет вид герметичного резервуара, который содержит резиновую мембрану. Последняя выступает в роли разделителя внутреннего пространства расширительного бака, создающего две камеры, среди которых одна используется для воды, а вторая предназначена для воздуха. Пространство, образованное стенками мембранного бака, заполнено инертным газом.

Для любого гидроаккумулятора устройство обязательно включает такой узел, как фланец. Основное его предназначение заключается в обеспечении условий для установки расширительного бака в систему. Также с его помощью производится замена мембраны в ситуации, когда она лишается своей эластичности.

Принцип работы гидроаккумулятора

Если рассматривать принцип работы подобного устройства, то его суть сводится к аккумулированию гидравлической энергии, которая впоследствии расходуется для поддержания в системе водоснабжения требуемого уровня давления.

С течением времени гидроаккумулятор заполняется водой, подаваемой насосом, которая при взаимодействии с мембраной приводит к ее расширению. На фоне этого наблюдается сжатие газа, который содержится во внутренней части бака.

Со временем воздух оказывает все большее давление на мембрану, что в итоге заставляет воду выйти из системы. После этого давление возвращается к своему изначальному уровню.

Для работы гидроаккумулятора необходим насос, благодаря которому обеспечивается заполнение гидробака водой. Когда будет создано необходимое давление в гидроаккумуляторе, происходит автоматическое выключение насоса.

Помните! Наблюдаемое давление в системе до установки гидроаккумулятора должно находиться на 0,2-1 бар ниже уровня, который указан на реле для включения насоса.

Схема подключения

Если владелец решил своими силами выполнить монтаж гидроаккумулятора, то реализовать подобный замысел не всем будет под силу с первого раза правильно. Чтобы подключить оборудование в соответствии с технологией проведения подобных работ, необходимо соблюсти все условия и теоретически подготовиться монтажу.

Выполнения каких же операций требует схема водоснабжения частного дома с гидроаккумулятором? Об этом будет рассказано далее.

Чаще всего используют два метода подключения гидроаккумулятора к системе водоснабжения: посредством погружного и поверхностного насоса.

Использование погружного насоса

Как и когда использовать насосПодобное оборудование часто именуют глубинным. Чаще всего для размещения насоса этого типа отводится место в скважине, колодце или ином месте, предназначенном для забора воды. Для вывода жидкости на дачном участке с минимальными затратами времени можно использовать специальные типы погружных насосов — дренажные.

Особое внимание следует уделить соблюдению требований установки обратного клапана для подобного типа насосов. Этот элемент позволяет предотвратить отток жидкости в обратном направлении. Местом монтажа этого клапана служит скважинный насос. Затем уже переходят к подключению насосной станции с гидроаккумулятором. Завершаются же работы осмотром системы для выявления негерметичных участков.

Использование поверхностного насоса

При подобном варианте необходимо специальное приспособление — штуцер, имеющий 5 выходов. Вдобавок к этому придется приобрести реле давления и манометр. Штуцер имеет вид резьбового соединения, используемого для присоединения насоса к бачку гидроаккумулятора. После этого переходят к установке на него манометра и реле давления. Следует в обязательном порядке позаботиться об обеспечении герметичности каждого соединения на резьбе. В качестве материала, который способен решить эту задчу, используется фум лента.

Эксплуатация и ремонт

Правила эксплуатации насосовПо мере проникновения внутрь гидроаккумулятора вода приносит с собой воздух. Для предотвращения подобного предлагаемые сегодня модели оснащены клапаном стравливания. Для эффективной работы от пользователя требуется время от времени открывать его.

Знакомясь с инструкцией, можно заметить, что там могут быть предусмотрены и другие действия, которые должны быть выполнены владельцем.

Явной подсказкой о том, что гидроаккумулятор вышел из строя, может выступать наличие течи в виде маленьких или прерывистых струек, а также резких перепадов в показаниях манометра. В подобных ситуациях необходимо надавить на золотник, имеющий вид клапана, который определяет направление движения воды.

Обязательно нужно удалить остатки воздуха! Если видно, что стрелка изменила свое положение на нижнее, то это указывает на то, что количество воздуха небольшое. Если из оборудования был удалён весь воздух, но течь не прекращается, то можно сделать вывод, что причина неисправности заключается в поврежденной мембране.

Чтобы аппарат смог исправно выполнять свою задачу при наличии поврежденной мембраны или каучукового баллона, необходимо приобрести новое изделие. За покупкой подобных элементов следует обратиться в специализированные магазины, занимающиеся продажей гидроаккумуляторов.

Заключение

Чтобы гидроаккумулятор смог повысить эффективность работы системы водоснабжения, необходимо столь же внимательно подойти к его выбору, как и к прочим элементам, используемым в ней. Необходимо учесть большое количество параметров, начиная вариантом установки оборудования и заканчивая емкостью. Также не помешает перед покупкой познакомиться с устройством выбираемого агрегата. Подобные знания смогут помочь в создании оптимальных условий для работы гидроаккумулятора и его ремонте.

stoki.guru

Гидроаккумулятор: схема подключения в системе автономного и централизованного водоснабжения

Важнейшим элементом насосной станции является гидроаккумулятор.

Схема подключения его к скважине зависит от степени автономности водоснабжения и отсутствия или наличия водонагревателя в водопроводной сети.

Гидроаккумулятор: схема подключения в системе автономного и централизованного водоснабжения

Рассмотрим возможные варианты установки, а также устройство и виды гидроаккумуляторов.

Содержание

  • 1 Устройство и виды
  • 2 Место в системе водоснабжения
  • 3 Схема подключения гидроаккумулятора для систем водоснабжения
    • 3.1 Вариант 1
    • 3.2 Вариант 2
    • 3.3 Вариант 3
  • 4 Схема подключения гидроаккумулятора к погружному насосу
  • 5 Электрическая схема подключения реле давления к гидроаккумулятору
  • 6 Видео на тему

Устройство и виды

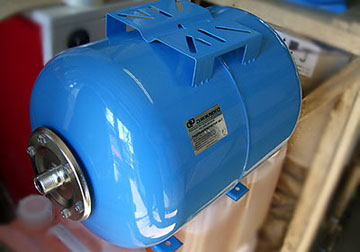

В самом простом исполнении гидроаккумулятор (ГА) представляет собой емкость, установленную на определенной высоте (выше любого из потребителей) и оборудованную датчиками уровня.

Примером такого устройства является водонапорная башня, питающая водопроводную сеть в каком-нибудь сельском населенном пункте.

В автономных системах водоснабжения частных домов такой ГА обычно устанавливают на чердаке.

Напор в кранах обеспечивается весом столба жидкости, датчики уровня или поплавковый выключатель управляют работой насоса.

В современных насосных станциях применяются более совершенные ГА, которые могут устанавливаться на любом уровне – даже ниже точек водоразбора. Объем такого устройства разделен на две части: в одну закачивается вода из водопровода, в другой содержится воздух с некоторым избыточным давлением (накачивается насосом через обычный золотник).

Обе части разделены эластичным элементом, поэтому при заполнении одной из них водой объем второй уменьшается, соответственно давление находящегося в ней воздуха возрастает. Именно давление воздуха выполняет в таком ГА ту же функцию, что и гравитация в водонапорной башне, — обеспечивает напор в системе.

Конструктивно ГА делятся на две разновидности:

  1. Мембранные: объемы для воды и для воздуха в таких резервуарах разделены резиновой мембраной. Существуют мембранные баки, предназначенные для применения в закрытых системах отопления. Они рассчитаны на меньшее давление, чем ГА для водоснабжения, к тому же в них используется техническая, а не пищевая резина. Чтобы избежать путаницы, ГА для отопления принято окрашивать в красный цвет, а для водоснабжения – в синий.
  2. Баллонные: внутрь такого накопителя вставляется резиновый мешок с фланцем, который и подключается к водопроводу. Таким образом, в баллонных ГА вода с металлическими стенками корпуса вообще не контактирует. Кроме того, замена баллона не представляет никакой сложности и легко может быть осуществлена пользователем, в то время как для замены мембраны в некоторых моделях приходится обращаться в сервисный центр.

Воду в баллонный ГА при первом запуске следует подавать очень осторожно. Стенки резинового мешка могут немного склеиться, тогда сильный напор разорвет его.

По объему ГА могут сильно отличаться – от 24 до 1000 л и более. При этом надо учитывать, что в паспорте приводится общий объем бака включая воздушную камеру.

Что касается объема воды, который сможет вместить в себя резервуар, то он будет зависеть от настроек реле давления количества закачанного воздуха.

Так, при настройках реле 1 атм/2 атм (давление включения/отключения) и давлении воздуха 0,8 атм (проверяется при пустом баллоне) в 100-литровом ГА поместится 30 л воды.

Если давление отключения поднять до 2,5 атм, вместимость накопителя увеличится до 38,5 л.

В ГА объемом свыше 100 л в верхней части камеры для воды устанавливается клапан для сброса воздуха, который выделяется из жидкости в процессе эксплуатации и постепенно накапливается. Баки с меньшим объемом такого клапана не имеют и чтобы избавиться от накопившегося воздуха, их приходится периодически опорожнять.

ГА может иметь горизонтальное и вертикальное исполнение. Устройство и принцип действия у обеих разновидностей полностью идентичное, выбор той или иной модели зависит исключительно от удобства установки.

Гидроаккумулятор имеет чрезвычайно простое устройство, подключение его тоже можно провести самостоятельно. Гидроаккумулятор своими руками — рекомендации по выбору и монтажу, читайте внимательно.

О том, как правильно отрегулировать реле давления насосной станции, читайте тут.

А в этой теме http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/skvazhina-ne-glubokaya/remont-nasosnoj-stancii-svoimi-rukami.html разберем основные виды поломок насосных станций и способы их устранения своими руками.

Место в системе водоснабжения

Если бы работа хозяйственно-бытового водопровода обеспечивалась одним только насосом, тому приходилось бы включаться каждый раз, как только кто-либо из пользователей открывал кран.

Такой режим привел бы к скорой выработке ресурса электродвигателя, поскольку момент пуска является для него наиболее тяжелым.

В паспорте насоса даже указывается такой параметр, как предельно допустимая частота включений.

Даже для самых выносливых электродвигателей она составляет не более 15-ти запусков в течение часа, для всех остальных – 10 или менее.

Вот этим-то и обусловлено применение ГА. Он накапливает не только воду, но и давление, необходимое для комфортного пользования водопроводом. При этом режим работы насоса выглядит совсем по-другому: он работает дольше, но — самое главное – реже включается.

Попутно мембранный или баллонный накопитель выполняет еще одну важную функцию: он выступает в роли демпфера, сглаживающего гидроудары.

Однако, в системах водоснабжения ГА нужен не всегда. Вот в каких случаях без него можно обойтись:

  1. Если вода расходуется длительными циклами: типичный пример – полив огорода. Тут ГА не просто не нужен – он противопоказан. Имеющийся в нем запас воды будет расходоваться очень быстро и насосу придется часто включаться, чтобы его пополнять. При отсутствии же ГА агрегат будет спокойно работать в стабильном режиме.
  2. Если насос оборудован новейшей автоматикой, в которой предусмотрены функция плавного запуска двигателя и регулирование его мощности в зависимости от давления в системе.

На срок службы такого насоса частота включений не оказывает никакого влияния. Считается, что станцию на базе такого агрегата ГА можно не оборудовать.

Схема подключения гидроаккумулятора для систем водоснабжения

Способ подключения ГА будет зависеть от особенностей и назначения насосной станции. Рассмотрим три варианта.

Вариант 1

Насос подает воду из колодца, скважины или накопительной емкости, при этом организовано только холодное водоснабжение.

В этом случае ГА устанавливается внутри дома в любом удобном месте.

Обычно его, реле давления и манометр подключают с помощью пятивыводного штуцера — отрезка трубы с тремя отводами, который врезается в водопровод.

Чтобы обезопасить ГА от вибраций, к штуцеру его присоединяют гибким переходником. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в камере для воды, ГА необходимо периодически опорожнять. Воду можно сливать через любой водопроводный кран, но для удобства сливной вентиль можно через тройник врезать в подводящий трубопровод где-нибудь поблизости от резервуара.

Вариант 2

Дом подключен к централизованному водопроводу, а насосная станция используется для повышения давления. При таком способе применения станции ГА подключают перед насосом.

В данном случае он призван компенсировать снижение давления во внешней магистрали в момент запуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величины скачков давления во внешней сети.

Монтаж гидроаккумулятора — схема

Вариант 3

К водопроводу подключен накопительный водонагреватель. ГА следует подключать до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в нагревателе, обусловленного температурным расширением.

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление на водоразборных точках в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пятивыводного или трехвыводного штуцера.

Однако, скважины бывают очень глубокими, при этом их размеры зачастую не позволяют установить насос достаточной мощности (например, 3-дюймовые скважины).

Подключение гидроаккумулятора своими руками

В таких случаях применяют следующую схему:

  1. В скважину устанавливают погружной агрегат, мощности которого хватает только на подъем воды на поверхность.
  2. Рядом со скважиной на поверхности или в грунте устанавливают ГА в виде простой емкости, оборудованной датчиками уровня. Эти датчики управляют работой погружного насоса.
  3. Возле накопительной емкости устанавливается насос самовсасывающего типа (если она закопана в грунт) или нормального всасывания (если ГА установлен на поверхности), который подает воду уже непосредственно в домашний водопровод. При этом в доме устанавливается мембранный или баллонный ГА, а управление насосом осуществляется посредством реле давления.

Объем ГА, установленного сразу после погружного насоса, не следует делать слишком большим, иначе вода в нем будет застаиваться.

Электрическая схема подключения реле давления к гидроаккумулятору

Обычно в реле давления бытовых насосных станций имеется две группы контактов, но иногда попадаются модели с одной.

Каждая группа состоит из двух пар, причем обе пары замыкаются или размыкаются одновременно. Контакты в каждой паре имеют обозначения, например, «Line/Load» или «Line/Motor».

В принципе, следовать этим обозначениям не обязательно. Можно даже, например, жилы провода от сети присоединить к контакту «Line» одной пары и контакту «Load» другой.

Главное, чтобы обе жилы не оказались подключенными к контактам одной пары – это приведет к короткому замыканию. К оставшимся двум контактам следует подсоединить жилы провода, ведущего к электродвигателю насоса. Желательно, чтобы цвета оплеток жил, подсоединенных к одной паре, совпадали. Перед тем как подключать сетевой провод, убедитесь, что он не включен в розетку.

Для подключения жилы заземления (обычно она имеет оплетку желто-зеленого цвета) на корпусе реле имеется винт, обозначенный соответствующим знаком.

При подключении провода от реле к электродвигателю насоса жилу в синей оплетке следует подключать к контакту «нуль», а в красной или черной – к контакту «фаза».

Часто для надежности контакты заземления насоса и реле соединяют между собой, но делать этого не обязательно.

Реле давления в системе водоснабжения с глубинным насосом

Площадь поперечного сечения жил провода должна соответствовать мощности электродвигателя. Для медного провода сечение подбирается из расчета 1 кв. мм на каждые 8 А тока. Чтобы определить силу тока в однофазной сети необходимо мощность электродвигателя разделить на 220. Так, например, в цепи электродвигателя мощностью 1,5 кВт будет протекать ток силой 1500/220 = 6,8 А.

Важно не перепутать значения диаметра жилы провода и площади ее поперечного сечения, поскольку эти значения могут быть соизмеримыми. Так, например, площадь поперечного сечения жилы диаметром 1,5 мм составляет 1,76 кв. мм.

Следует учесть, что подключение электрической части нужно выполнять только после присоединения реле давления к водопроводу.

В наши дни отсутствие централизованного водоснабжения — уже не такая большая проблема. Большое разнообразие насосного оборудования позволяет устроить автономную систему водоснабжения без особого труда. Гидробаки для систем водоснабжения: особенности выбора, установка и ремонт, читайте далее.

Схему водоснабжения частного дома с баком-накопителем вы найдете в этой теме.

Видео на тему

ООО ДИЗАЙН ПРЕСТИЖ

8(495)744-67-74

www.rapidly.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
