Диммер на 100 ватт. Конструктор.
Здравствуйте. Обзор модуля для регулировкиэлектрической мощности с примерами применения.
Купил я этот набор для изменения на мощности паяльнике. Раньше я делал подобное устройство, но для паяльника тот диммер чересчур большой, как по размерам, так и по мощности и приходится располагать его в отдельной коробке. И вот на глаза попался сабж, который можно встроить в сетевую вилку, не любую правда, но найти можно.
Описание:
Размер печатной платы: 2*3.3 см
Номинальная мощность: p = UI; 100 Вт = 220 В * 0.45а
Модель: 100 Вт модуль диммера;
Номинальная мощность: 100 Вт;
Печатная плата x1 шт
Потенциометр с выключателем Wh249-500k x1
Потенциометра рукоятка x1
Динистор DB3 x1
Сопротивление 2 К, 0.25 Вт x1
Симистор MAC97A6 x1
Конденсатор 0,1 мкФ 630 В CBB x1
Мои размеры.
Размеры платы 30х20мм.
В глубину от выступающих контактов регулятора до резьбы 17 мм.
Диаметр резьбы 6,8 мм.
Заказал лот из десяти наборов. Каждый набор помещен в полиэтиленовый пакет.
Деталей немного. Переменный резистор со встроенным выключателем.
Принципиальная схема вроде этой, только номиналы другие.
Модуль можно спаять за несколько минут.
Провода слишком толстые и не дают переменнику полностью встать на свое место. Поэтому припаивать их надо в последнюю очередь, если они нужны, конечно.
Теперь нужно подобрать вилку. Ничего лучшего, чем корпус от зарядки нокия я не нашел. Корпус скреплен винтами, правда с хитрым шлицем, но можно открутить обычной плоской отверткой.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/04/28/c2a70d.jpg)
Вытаскиваю внутренности, делаю отверстие в крышке.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/04/28/77eafe.jpg)
Все, прибор готов.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/04/28/068796.jpg)
Ручка регулятора имеет такую же фактуру и цвет как и корпус и не создает впечатление инородного тела.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/04/28/3da3ad.jpg)
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/04/28/0a29ab.jpg)
Осталось подсоединить нагрузку — паяльник.
Лужу пружинные контакты от зарядки с помощью кислоты.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/04/29/9757b2.jpg)
И соединяю провод паяльника с диммером и контактами.
И все это помещаю внутрь корпуса зарядки. Провод в корпусе дополнительно фиксировать не стал, влез довольно плотно.
Теперь осталось отрегулировать температуру. Хоть паяльник и на 25 ватт, но раскочегаривается до 350 градусов.
Вращением регулятора добиваюсь, чтобы на жале было 270 С и переставляю ручку регулятора указателем на винт, чтобы проще было потом ориентироваться. В это время паяльник потребляет 16,5 ватт.
Видео, демонстрирующее регулировку мощности.
Ради эксперимента поставил сабж в вентилятор.
Но здесь регулировку оборотов безболезненно можно делать лишь в небольших пределах. При достаточном снижении оборотов — обмотки двигателя начинают гудеть, перегреваться и рано или поздно, скорее рано, при такой эксплуатации двигатель может сгореть
Ну и универсальный регулятор, к которому можно подключить и паяльник, и лампу и вентилятор.
Корпус взял от от блока питания от дект телефона. Блок питания самый простой — только понижающий трансформатор, на выходе переменный ток. Поэтому разобрал его без сожаления. Корпус расколол на 2 части по шву легкими постукиванием молотка по ножу.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/05/01/400e4e.jpg)
Приятный сюрприз- вилка вывинчивается, что облегчает процесс самоделания.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/05/01/c24163.jpg)
Конечно, необходимо немного попилить.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/05/01/4d0105.jpg)
Необходимые детали уложились в корпус довольно компактно.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/05/01/6aaab6.jpg)
Соединяю вилку и розетку проводами.
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/00/45/17/2018/05/01/adfb71.jpg)
Все это помещаю в корпус, где уже установлен диммер. Провода на фото припаяны неправильно, по невнимательности. Ток при такой распайке идет напрямую через конденсатор и диммер естественно не работает. А я то подумал — брак положили. Перепаял провода, как положено, на контакты подписанные «220V».
Готовое изделие.
Применяю диммер по прямому назначению — лампу накаливания можно душевно затемнить.
Во время эксплуатации, какого то чрезмерного нагрева прибора не обнаружил, но использовал я сабж на мощность ниже номинальной.
На этом все.
Спасибо за внимание
mysku.ru
Схемы регуляторов мощности (диммеров) на симисторах
Принцип работы симисторных регуляторов мощности (напряжения) в цепях
переменного тока.
Там же мы отметили, что симистор пришёл на смену рабочей лошадке-тиристору и практически полностью вытеснил его из электроцепей переменного тока.
Вспомним пройденный материал.
Отличительной чертой симистора является то, что при подаче на его управляющий электрод тока (напряжения), прибор переходит в проводящее
состояние, замыкая нагрузку, причём проводит ток, независимо от полярности, приложенного к нагрузке напряжения.
Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с
полярностью «анодного» напряжения (т.е. быть плюсовой в момент прохождения положительной полуволны и минусовой — в момент прохождения
отрицательной).
Итак. Важным плюсом симисторных схем в электроцепях переменного тока является отсутствие выпрямительных устройств, и двухполюсность напряжения в нагрузке, что даёт возможность подключать их, помимо всего прочего, как трансформаторам, так и электродвигателям переменного тока.
Познакомимся с расхожими схемами симисторных регуляторов.
Для начала давайте рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности с фазово-импульсным
управлением, позволяющего работать с нагрузками вплоть до 1200 Вт.
Рис.1
При замене симистора на другой, с большей величиной допустимого тока, мощность нагрузки можно увеличивать практически неограниченно.
А теперь — как это всё работает?
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается
через последовательно соединённые резисторы R1 и R2.
Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного
сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора — тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В).
Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным
сопротивлением открытого симистора и нагрузки.
Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.
При действии отрицательной полуволны принцип работы устройства аналогичен.
Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис.1 справа.
Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях и
обмотках трансформаторов),
симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми
электродами триака,
которая используется для ограничения скорости изменения напряжения (на схеме Рис.1 показана синим цветом).
Существуют и различные модификации приведённой выше простейшей схемы диммера.
Рис.2
Дополнительная цепочка R3 C2 (Рис.2 слева) призвана увеличить максимально достижимый фазовый сдвиг между сетевым напряжением и напряжением, поступающим на левый вывод динистора, что в свою очередь позволяет производить более глубокую регулировку мощности, подводимой к нагрузке.
На схеме, приведённой на Рис.2 справа, цепь, образованная диодами D1, D2 и резистором R1, обеспечивает плавность регулировки
при минимальной выходной мощности. Без неё характеристика управления регулятором имеет гистерезис, что проявляется в скачкообразном
повышении регулируемой мощности от нуля до 3…5% от максимальной.
Диодно-резисторная цепочка разряжает конденсатор при переходе сетевого напряжения от отрицательной к положительной полуволне и,
тем самым, устраняет эффект скачкообразного начального увеличения мощности в нагрузке.
Изредка можно встретить устройства, в которых регулировка мощности производится посредством отдельной схемы, которая
формирует импульсы с регулируемой длительностью для управления симистором.
Такие диммеры обладают значительно лучшими характеристиками, чем представленные выше, однако обратной стороной медали является
повышенная сложность устройств и необходимость наличия отдельного источника питания схемы. Исключения составляют устройства,
выполненные на специализированных ИМС. Примером такой микросхемы является фазовый регулятор КР1182ПМ1.
Рис.3
Применение КР1182ПМ1 в регуляторах мощности (Рис.3) позволяет добиваться как хорошей повторяемости, так и широкого диапазона перестройки и высокой температурной стабильности.
А если уж мы решили заморачиваться созданием отдельной схемы формирования управляющих импульсов, то имеет смысл отказаться от
фазово-импульсного метода управления, и обратиться в сторону регуляторов мощности, работающих по принципу пропускания через
нагрузку определённого целого числа периодов сетевого напряжения в единицу времени.
При таком способе регулирования появляется возможность включения симистора вблизи точки пересечения сетевым переменным напряжением
нулевого потенциала, вследствие чего радикально снижается уровень помех, вносимых в электросеть.
Освещение таким диммером не запитаешь ввиду заметного мерцания, а вот для беспомехового регулирования мощности электронагревательных
приборов — самое то.
Рис.4
Данная схема (Рис.4) перекочевала со страницы https://www.radiokot.ru/circuit/power/converter/50/ и представляет собой модификацию регулятора мощности, описанного в журнале Радио, 2009, № 9, с. 40–41 «В.Молчанов Симисторный регулятор мощности». Вот, что пишет автор.
«Устройство предназначено для беспомехового регулирования мощности электронагревательных приборов, работающих от сети переменного
тока 220 В.
Кроме снижения уровня коммутационных помех, в регуляторе реализован принцип пропускания в нагрузку целого числа периодов сетевого
напряжения. При таком способе регулирования с высокой точностью обеспечивается отсутствие постоянной составляющей напряжения на нагрузке,
вследствие чего дополнительно снижается уровень искажений, вносимых в электросеть. Это особенно важно в случае мощной нагрузки.
Максимальная мощность нагрузки, подключаемой к регулятору, составляет 1 кВт. Потребляемый регулятором ток от сети не превышает 4 мА
(действующее значение), типовое потребление – 3,5 мА.
На микросхеме DD1 и элементах R1, C1, VD1, VD2 выполнен синхронизированный с сетью генератор прямоугольных импульсов. Период импульсов, вырабатываемых генератором, составляет около 1,3 с. Резистор R1 регулирует скважность импульсов. Элементы DD1.1, DD1.2 и DD1.3, DD1.4 включены как два RS‑триггера, на входы которых (выводы 1 и 9 микросхемы) через делитель R7R6 поступает часть сетевого напряжения. Транзисторы VT1 и VT2 выполняют функцию мощного инвертора логических сигналов для управления симистором. Питание устройства осуществляется через параметрический стабилизатор, в котором задействованы балластный резистор R7, стабилитрон VD3 и сглаживающий конденсатор C3. Когда напряжение на верхнем по схеме сетевом выводе относительно нижнего отрицательное, стабилитрон VD3 пропускает ток в прямом направлении, когда положительное – ограничивает напряжение на выводах 1 и 9 микросхемы DD1 на уровне 10 В. Ток, проходящий через эти выводы и внутренние защитные диоды микросхемы, заряжает конденсатор C3 до напряжения около 9,2 В, которое служит для питания низковольтной части устройства. Использование защитных диодов микросхемы не приводит к её защёлкиванию, поскольку амплитудное значение тока через резистор R7 ограничено и составляет около 5 мА.
Во время проверки регулятора мощности удобно в качестве нагрузки подключить лампу накаливания (желательно на 100 Вт или более). Устройство обычно не нуждается в налаживании, но если оказалось, что симистор VS1 открывается ненадёжно (лампа в нагрузке не включается или мерцает), можно попробовать уменьшить сопротивление резистора R4 или подобрать экземпляр симистора с меньшим током открывания. Резистор R4 позволяет выставить мгновенное напряжение сети, при котором происходит открывание симистора. Это напряжение может быть рассчитано по формуле Uпор ≈ Uпит∙R7/(2∙R4), где Uпит ≈ 9,2 В – напряжение на конденсаторе C3, сопротивления резисторов R6 и R7 должны быть равны. Уменьшение сопротивления резистора R4 обеспечивает более надёжное открывание симистора, но увеличивает уровень создаваемых помех, поэтому делать его сопротивление менее 30 кОм нежелательно».
И конечно, было бы совсем неправильно не упомянуть о таком важном представителе симисторного семейства, как — оптосимистор.
Оптосимистор включается посредством освещения полупроводникового слоя и представляет собой комбинацию оптоизлучателя и
симистора в одном корпусе. Преимущество — простая однополярная схема управления и гальваническая изоляция цепей управления от
фаз сетевого напряжения.
Оптосимисторы могут коммутировать нагрузку как сами (Рис.5),
Рис.5
так и управлять более мощными симисторами (Рис.6).
Рис.6
За счёт полной гальванической развязки управляющих цепей оптосимистора, основное его предназначение — это управление
мощностью нагрузки при помощи логических устройств или микроконтроллеров с собственными цепями питания.
Рис.7
В качестве примера на Рис.7 приведена схема регулятора мощности паяльника.
Вот, как работу этой схемы описывает уважаемый Falconist на странице сайта http://forum.cxem.net .
«Оптосимистор серии МОС204х/306х/308х содержит внутри себя схему пересечения питающим напряжением нуля, т.е. открывается только
в точке нулевого значения синусоидального сетевого напряжения, независимо от момента поступления управляющего напряжения на его светодиод.
Тем самым обеспечивается ключевой режим подключения нагрузки, с практически полным отсутствием ВЧ помех, проникающих в сеть 220 В.
Поэтому его замена на оптосимисторы МОС302х/305х, не имеющих такой схемы, крайне нежелательна, т.к. порочит сам принцип беспомехового
регулирования.
Конденсатор С1 является балластным реактивным сопротивлением. Ток, который он пропускает совместно с подключенным параллельно ему
резистором R1,приближенно составляет 16 мА. Данный ток используется для питания таймера DA1 и инфракрасного светодиода оптрона
DA2».
Работа таймера, формирующего управляющий сигнал для оптотиристора, аналогична работе DD1 на Рис.4 и сводится к формированию импульсов с изменяемой скважностью.
vpayaem.ru
Диммер на 2000 Ватт
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302127_dwm-2018-04-09-22-21-10-08.jpg)
Привет всем любителям электроники. Наверное каждый знает о том, что напряжение в розетке равно 220 вольтам, но иногда появляется необходимость отрегулировать это самое напряжение, например, приглушить свет лампочек или уменьшить количество оборотов двигателя. В данной статье я расскажу, как сделать диммер для регулирования напряжения от сети 220 В при помощи кит-набора, ссылка на который будет в конце статьи. Такой диммер поможет в ваших электронных самоделках, к примеру пригодится там, где нужно изменять частоту вращения электродвигателя или же изменить яркость свечения лампы или других устройств, работающих от напряжения 220 В, максимальная его мощность составляет 2000 Вт, но использовать его на максимум не советую, так как кпд при этом будет ниже, а само устройство изрядно нагреваться.
Приступим к сборке.
Перед тем, как начать читать подробное описание процесса сборки, предлагаю посмотреть видео, где показана работа готового кит-набора и наглядные шаги изготовления.
Для того, чтобы сделать диммер своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Приспособление для пайки «третья рука»
* Лампочка любой мощности, питающаяся от сети 220 вольт для проверки
* Пара проводов
* Мультиметр
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302118_dwm-2018-04-09-22-18-30-02.jpg)
Шаг первый.
Первым делом в сборке данного диммера является расположение компонентов на плате. Размеры платы довольно компактные, что будет существенным плюсом при установке в маленький корпус.
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302067_dwm-2018-04-09-22-18-36-69.jpg)
Устанавливаем резисторы на их места, для определения их номиналов существует три способа: воспользовавшись мультиметром измерить их сопротивление, справочной таблицей в интернете по цветовой маркировке или же калькулятором сопротивлений, где индивидуально выбирается цвет и выдается значение сопротивления данного резистора. Конечно же первый способ будет куда быстрее и удобнее других, но если у вас нет мультиметра, то в этом нет ничего страшного, собрать схему можно и без него, только времени на это уйдет немного побольше. В этой схеме всего три резистора, измеряем их сопротивление любых для вас удобным способом и устанавливаем на плате, слегка загнув ножки с обратной стороны.
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302130_dwm-2018-04-09-22-18-40-56.jpg)
После установки резисторов ставим керамические конденсаторы, их здесь два и их номиналы указаны на плате. Также не забываем установить диод, его маркировка показана на плате, для правильности сборки просто необходимо совместить полоску на диоде с изображенной на плате. Когда конденсаторы установлены, переходим к переменному резистору на 500 кОм, при помощи которого и будет изменяться выходное напряжение посредством вращения его ручки, на плате под него выделены три контакта, перепутать местами не получиться.
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302154_dwm-2018-04-09-22-18-50-21.jpg)
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302094_dwm-2018-04-09-22-18-52-03.jpg)
Далее устанавливаем радиатор охлаждения и транзистор, который сразу можно прикрутить болтом к телу радиатора.
Шаг второй.
Вот и все компоненты на плате расставлены по своим местам, пришло время паять. Включаем паяльник в розетку и закрепив плату в приспособлении для пайки «третья рука», припаиваем выводы к контактам на плате.
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302130_dwm-2018-04-09-22-19-09-64.jpg)
Для лучшего припаивания заранее необходимо нанести флюс.
После пайки нужно удалить остатки выводов при помощи бокорезов, только в данной операции будьте аккуратны, так как можно легко повредить дорожки или вовсе вырвать их с «корнями», после этого смываем лишний флюс растворителем, например, бензином «калоша».
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302127_dwm-2018-04-09-22-19-40-50.jpg)
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302075_dwm-2018-04-09-22-19-43-00.jpg)
Шаг третий.
После удаления излишков выводов припаиваем оставшиеся элементы, а именно клеммы, куда будет подключаться необходимое устройство, напряжение на котором необходимо отрегулировать и прикручиваем к плате металлическую пластину, своего рода дополнительное крепление переменного резистора, которое поможет предотвратить излом ножек при падении или сильном нажатии.
Шаг четвертый.
Ну на этом и готово наше устройство для регулирования напряжения, пора переходить к тестированию.
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302146_dwm-2018-04-09-22-20-19-54.jpg)
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302074_dwm-2018-04-09-22-20-38-24.jpg)
Подсоединяем провода к выходу регулируемого напряжения при помощи диммера и включаем устройство в розетку, будьте осторожны и не суйте пальцы в компоненты, находящиеся на плате.
![](/800/600/https/usamodelkina.ru/uploads/posts/2018-04/medium/1523302083_dwm-2018-04-09-22-20-43-45.jpg)
При вращении ручки видно, что напряжение на выходе изменяется, накал лампы регулируется от нуля и до максимума, что очень удобно, напомню, что устройство рассчитано на максимальную мощность в 2000 Вт.
На этом у меня все, данное устройство можно использовать где угодно, а крепежные отверстия на плате будут никак кстати, чтобы поместить данную плату в корпусе любой самоделки.
Всем спасибо за внимание и удачных сборок кит-наборов.
Купить Kit-набор на Aliexpress
![](/800/600/https/usamodelkina.ru/templates/USama12/images/form-image.png)
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Схемы диммеров своими руками — ElectrikTop.ru
![Схемы диммеров своими руками](/800/600/https/electriktop.ru/wp-content/cache/thumb/db01bb3ab_660x300.jpg)
Изменение величины сетевого напряжения дает возможность управлять бытовыми электроприборами. Например, увеличивать или уменьшать яркость свечения ламп, что в ряде случаев используется для экономии электроэнергии, но чаще для создания особых световых эффектов. Такие устройства называются диммерами (затемнителями). Сегодня мы вам расскажем о том, как сделать диммер своими руками.
Способы управления величиной напряжения
Регуляторы яркости света работают на одном из двух принципов:
- Рассеивания.
- Отсекания части подаваемой электрической энергии.
Рассеивание
Заключается в использовании резистивных свойств проводника. Это довольно простые элементы, их называют реостатами. Они состоят из одного проводника, обычно скрученного в спираль, и подвижного контакта, напряжение на котором зависит от того, на каком витке спирали он расположен. Та часть энергии, которая не используется, рассеивается в виде тепла, что и является главным недостатком устройства – при напряжениях свыше 100 вольт нагрев столь значительный, что может вызвать пожар.
Этот способ универсальный, может применяться как к постоянному, так и переменному току. Он редко используется напрямую, но на его основе строятся все схемы регулирования.
Отсекание
Применяется только к переменному току, у которого можно «отрезать» часть синусоиды, получив последовательность разнополярных импульсов, частота следования и амплитуда которых зависит от момента (фазы) и длительности периода отсекания. Способ связан с меньшим рассеиванием энергии, но приводит к значительному искажению формы синусоиды, что плохо действует на потребителей с преимущественно индуктивной или емкостной нагрузкой. Например, использование диммеров для управления частотой вращения электромоторов вызывает их перегрев. Эпюры отсекаемых частей синусоиды показаны на рисунке ниже.
Способ чаще всего используется для изменения яркости свечения ламп накаливания и им подобных светотехнических устройств – галогенных и металлогалогенных ламп. Его категорически нельзя применять для управления компактными люминесцентными лампами и ограниченно – для светодиодных. В основном для тех, схемы питания которых (драйверы) поддерживают диммирование, о чем обычно пишется на их упаковке.
Реализуются с помощью так называемых ключевых схем, построенных на тиристорах, динисторах и симисторах.
- Тиристор – диод, пропускающий ток только в одном направлении в тот момент, когда на его управляющем электроде появляется отпирающее напряжение.
- Симистор – фактически двойной тиристор, пропускающий ток в обоих направлениях. Применяется для упрощения монтажной схемы.
- Динистор – диод, пропускающий электрический ток при достижении порогового значения напряжения. Используется для построения времязадающих цепочек.
Тиристорная схема
Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.
Тиристоры обозначены литерами V1 и V2. Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5. Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.
Симисторная схема
Ключевая схема на симисторе приведении на рисунке ниже.
Ее преимущество в компактности. У нее один управляющий элемент – VS1 и одна времязадающая цепочка, состоящая из VS2 и С1. Рассеивающий регулятор напряжения – переменный резистор R1. Остальные элементы обеспечивают стабильность работы схемы.
Диммеры на постоянном токе
Только светодиодные лампы с цоколем типа Е (винтовой, аналогичный лампе накаливания) имеют собственный блок питания, преобразующий переменный ток в постоянный. Остальные светодиодные источники света, среди которых и светодиодные ленты, должны снабжаться отдельным блоком питания. Диммер для светодиодной ленты также должен работать от источника постоянного тока.
Оптимальным решением будет объединение блока питания ленты и диммера. Для этого используется схема с использованием микросхемы КР 142ЕН 12А, представленная на рисунке ниже.
Сама микросхема является регулируемым стабилизатором компенсационного типа. Её вывод 1 является точкой, на которую подается опорное напряжение, определяющее его величину на выходе диммера. Регулировка производится с помощью резистора R2, который является классическим рассеивателем энергии.
Зная принцип построения схем управляющих яркостью свечения ламп, вы можете не только сделать такое устройство самостоятельно, но и произвести ремонт диммера, купленного в магазине.
electriktop.ru
Делаем простой диммер своими руками
Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.
Схема и принцип её работы
Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.
Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1.
При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.
За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.
Печатная плата и детали сборки
Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:
- С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
- R1 – резистор 4,7-27 кОм-0,25 Вт;
- R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
- VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
- VS1 – симистор BT136-600D или BT136-600E;
- VS2 – динистор DB3;
- LED – светодиод индикаторный.
Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.
Область применения
В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.
Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.
Читайте так жеledjournal.info
Электрическая Принципиальная Схема Диммера — tokzamer.ru
У них гарантированно хорошее охлаждение.
О каких ти тыс.
Первая обмотка — витков эмалированного провода диаметр 0.
Симисторный регулятор мощности (своими руками)
Такая модель — идеальна для новичков. По продолжительности горения.
Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне.
А потом вы остаётесь в темноте и Вот, к примеру, покупаете вы недорогую ти ваттную СД-лампу в гостиную, а света она даёт — впору в сортир ставить, метр-на-метр.
Вот как оно появляется. Один вариант востребован редко из-за своей конструктивной сложности и производительности.
То же самое происходит и с отрицательной полуволной, поскольку диак и триак — устройства симметричные, и им все равно, в какую сторону течет через них ток. Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.
![](/800/600/http/nowradio-18.ru/reg.-byt.jpg)
Регулятор мощности, диммер 220В 2000Ватт
Навигация по записям
Поэтому надо строго следовать рекомендациям производителя по монтажу. Это тоже надо учитывать. Основой конструкции диммера является симистор.
Причем чем большее ее продолжительность, тем меньше яркость свечения.
Комментарии к статье: 19 Устройство и схема диммера В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания.
Белые осветительные светодиоды, особенно китайские, весьма чувствительны к кратковременным импульсам тока, выгорают на раз. Основой конструкции диммера является симистор.
При пятичасовой работе BTA на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя.
Таким образом, изменяется мощность лампочки, ее яркость — свет приглушается или увеличивается. Даже, когда на люстре имеется одна лампа, можно легко настроить яркость, уменьшив или увеличив подаваемое напряжение.
![](/800/600/https/forum.cxem.net/uploads/monthly_12_2015/post-196520-0-06824400-1450347582.png)
Целью моих дурацких изысканиях было такое же дурацкое желание получить от светодиодной лампы обещанные фирмой 30 — 50 тысяч часов работы.
Как подключить диммер (регулятор освещения)
Смотрите также: Периодичность проведения измерения контура заземления
Печатная плата и детали сборки
В отрицательной полуволне происходит симметричный процесс, — чтобы понять его правильно целиком и полностью, нужно понаблюдать за динамическим изменением скважности импульсов в зависимости от положения ручки регулятора.
Смотрите: Как устроен и работает симмистор. При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть.
Пошаговая сборка: Наносим на плату схему соединения. Применяется для упрощения монтажной схемы. Ещё штрих.
Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается. Устройство диммера Подключение диммера Схема включения диммера до невозможности простая — проще не придумаешь. Иначе говоря, диммером можно регулировать яркость лампы. КМОП серии более высоковольтные.
Но такой вариант принесет пользу только при использовании ламп накаливания. И для этого он должен быть не менее ом. Да не пугайтесь вы, мы не будем ломать и разбирать саму лампу, весь фокус будет снаружи.
Навигация по записям
Короче, чем С2 больше, тем лучше. Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.
Избыточное напряжение из которого попадает на динистор и симистор. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Речь идёт не об откровенном Китае за смешную цену, но о лампах средней ценовой категории, которые, кстати, при плохом тепловом режиме тоже горят как свечки. Проверять работоспособность диммера лучше всего на лампе накаливания мощностью Вт.
В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Как сделать диммер своими руками из доступных деталей, описано в этой статье. Ну, и мини-лампы, разумеется, с мини цоколем. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки.
Симисторный регулятор мощности.Принцип работы схемы.
Диммеры для светодиодных ламп на 220 вольт. Схемы
В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер например, диммер Legrand как правило собран с применением микроконтроллера.
Для этого используется схема с использованием микросхемы КР ЕН 12А, представленная на рисунке ниже. Состоит из анода и катода.
То есть соотношение мощностей не 5: 1, как в рекламе, а 4: 1.
Предлагаемый способ годится для ламп с конденсаторной схемой. По расчётам он должен быть раз в 10 больше, чем на схеме, но тогда он не влезет в маленький корпус лампы. При подключении диммера для светодиодной лампы в В с дистанционным управлением необходимо убедиться, что он устанавливается непосредственно перед контроллером ламп. Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более Вт.
А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Читай «Общие соображения» в конце.
Жало На жало тоже обращайте внимание при покупке. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.
Схема и принцип её работы
Важнейшее ее преимущество — способность работать в большом диапазоне питающего напряжения. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.
Дурацкий вопрос. По-другому он называется регулятор мощности переменного тока. Тестируем схему на лампах.
Регулятор мощности для приборов работающих от сети переменного тока 220В. Диммер на ВТА41-600
tokzamer.ru
Весьма простой и полезный регулятор мощности 2000W
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма полезном регуляторе мощности/диммере, рассчитанном на 2000W и позволяющем регулировать выходную мощность всевозможных устройств. Переходник очень полезен в быту, имеет массу применений, поэтому кто заинтересовался, милости прошу под кат…Upd, добавил пару тестов с бОльшей нагрузкой
Общий вид:
![](/800/600/https/pic.mysku-st.ru/uploads/pictures/03/36/81/2017/12/11/e23f27.jpg)
Краткие ТТХ:
— Максимальная мощность – 2000W
— Напряжение питания – 50-220V
— Корпус — нет
— Размеры — 52мм*50мм*30мм
— Вес – 41г
Габариты:
Регулятор мощности/диммер поставляется в стандартном пакетике и имеет небольшие габариты. Вот сравнение с тысячной банкнотой и коробком спичек:
Внешний вид:
Регулятор имеет лишь один рабочий орган, позволяющий изменять выходную мощность больше или меньше:
Количество деталей небольшое, пайка хорошая, флюс отмыт:
Для подключения к сети/приборам, на плате распаян клеммник с защитными бортами:
По подключению все просто: две левые клеммы (IN) для подключения к сети 220V, две правые (OUT) для подключения нагрузки.
К сожалению, какого-либо корпуса устройство не имеет, поэтому при эксплуатации в таком виде будьте осторожны!
Тестирование:
В качестве примера попробуем регулировать мощность паяльника ЭПЦН-40, мощностью 40W:
Контролировать параметры будем самодельным ваттметром:
В номинальном режиме паяльник потребляет около 39W:
Минимально-возможная мощность с данным регулятором составила 10W:
Максимально-возможная мощность через регулятор – 38W:
Разницу в 1-2W можно скостить на потери в дополнительных проводах и различном входном напряжении, т.е. при положении регулятора в MAX, выходная мощность почти ничем не ограничивается.
Многие спросят, мол, зачем изменять мощность паяльника. Отвечу – для минимизации выгорания жала. При гораздо меньших размерах жала или при больших мощностях паяльника, при длительном нахождении его в режиме «ожидания», жало «выгорает». Если постоянно выключать питание паяльника, то необходимо будет ждать несколько минут, чтобы он опять нагрелся до нужной температуры. Согласитесь – не очень удобно. Данный регулятор, в свою очередь, лишь немного снижает температуру и для того, чтобы при необходимости довести параметры паяльника до номинальных, понадобится гораздо меньше времени, нежели при полном нагреве. При этом износ жала небольшой, разогревается до номинальной температуры за полминуты. На фото ниже установлена мощность около 30W:

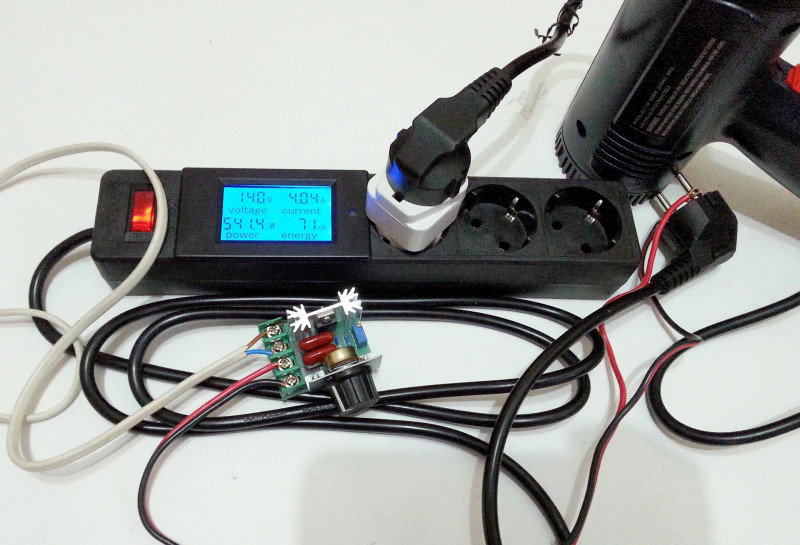

По просьбам читателей добавляю небольшой тест с более мощной нагрузкой, которой выступает термофен KLT-3A. Самодельный ваттметр включил на выход регулятора.

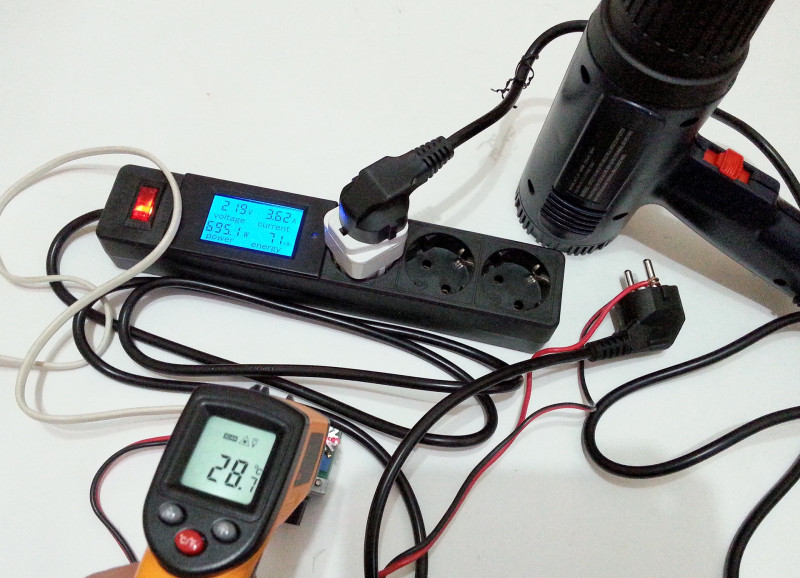

При нагрузке 700W (ползунок регуляторов в MAX), радиатор симистора теплый, за 5 минут нагрелся до 35°С:

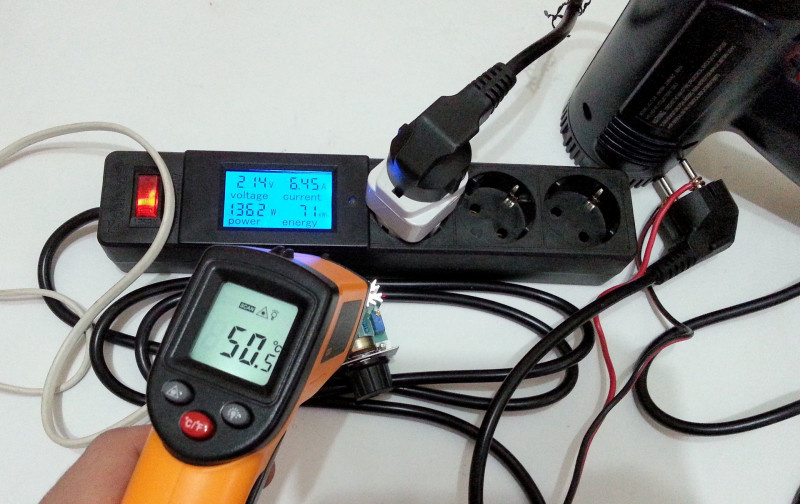

В таком режиме может работать продолжительное время. Во втором режиме термофена (ползунок регуляторов в MAX), за минуту температура достигла 50°С. Мощность при этом составила около 1350W:
При такой мощности, данного радиатора недостаточно для продолжительной работы, необходимо прикрутить более массивный радиатор или активное охлаждение (кулер). На мой взгляд, до 800-900W можно использовать регулятор «как есть», при бОльших мощностях и продолжительных режимах работы необходимо доработать охлаждение!
Еще пару примеров, регулятор выставлен в среднее положение:
Чуть больше среднего:
Весьма распространенные применения регулятора:
— Изменение оборотов коллекторных двигателей:
Подойдет в качестве бюджетного регулятора для большинства электроинструмента (УШМ/болгарки, дрели, перфораторы, рубанки, шлифмашинки). Очень удобная вешь для моделей, не имеющих встроенного регулятора оборотов или систем плавного пуска, например, тех же бюджетных болгарок с номинальными оборотами шпинделя 11000 об/мин. Единственное, что необходимо помнить – с понижением мощности, падает и крутящий момент на валу, плюс система охлаждения рассчитана под номинальные обороты и не будет должным образом охлаждать при сниженных оборотах. Есть риск спалить инструмент от перегрева
— Регулировка мощности ламп освещения – незаменимая вещь, когда выключение какой-то группы ламп неприемлемо. Регулятор позволяет плавно изменять яркость свечения в нужном месте
— Регулировка мощности нагревательных приборов: ТЭНы, паяльники
Итого, регулятор годный, радиатор практически не греется на небольших мощностях (до 800-900W), при бОльших мощностях желательно доработать охлаждение и дорожки на плате. регулятор дешевый, рекомендуется к приобретению…
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
