Давно прошли те времена, когда светодиоды применялись исключительно в качестве световых индикаторов. Сегодня это достойная альтернатива привычным в быту и промышленных условиях лампам накаливания. Благодаря расширяющемуся спектру применения LED-приборов открывается безграничный простор в сфере наполнения искусственным светом улиц и помещений. Сегодня поговорим об этом на beton-area.com.

Разновидности светоизлучающих диодов

В основе работы LED-приборов лежит процесс пропускания фотонов через полупроводниковый кристаллик. Именно от применяемого материала зависит цвет возникающего свечения. Совсем не светофильтры делают свечение красным или синим.

Увеличения интенсивности светового излучения добиваются с помощью специальных присадок или способом создания нескольких слоев — внутрь помещают нитрид алюминия.

Светодиоды делят на две группы по способу применения:

• Индикация и декорация. К этой категории относятся цветные светодиоды. Их помещают в просвечивающийся корпус. Для управления техникой на расстоянии применяют модели с инфракрасными индикаторами.
• Освещение. В этом случае используют LED-источники белого свечения. Соответственно потребностям подбирают теплые или холодные оттенки.

По способу монтажа выделяют осветительные светодиоды:

• SMD. При такой модификации кристаллик расположен на специальной подложке, которая помещается в корпус. Контакты соединяются. При поломке одного кристаллика его заменяют, восстанавливая работу всей системы.

• ОСВ. В таком устройстве множество кристаллов размещены на одной плате. Все они покрытых люминофором. Степень свечения таких ламп высокая, а производство недорогое. Систему придется заменить полностью даже при выходе из строя всего одного светодиода.

Общая характеристика LED-источников

Как выбрать светодиод нужной конфигурации? Для этого важно разобраться в основных характеристиках. Одна из них — ток потребления. Под эту величину подбираются стабилизаторы и ограничители. Для расчетов нужно знать напряжение. Чтобы эффективно заменить LED-источниками лампы накаливания нужно вычислить мощность.

При создании определенного интерьера важно учитывать размер светоизлучающего диода, а также оттенок светового потока. Имея дело с LED-источниками, принято брать во внимание угол свечения. Разобравшись в перечисленных параметрах, можно подобрать наиболее подходящий светодиод.

Ток потребления LED

Стабилизаторы тока очень важны в работе светодиодов. Даже небольшое колебание величины тока в большую сторону приведет к изменению излучаемого кристаллами светового оттенка на более холодный и преждевременному выходу осветительного устройства из строя. Значительный скачок электрического тока приводит к мгновенному перегоранию диода.

LED –лампы всегда снабжают стабилизаторами для преобразования тока. Отдельный светоизлучающий диод нужно подключать с применением резистора для ограничения тока.
Для одного кристалла обычно необходим ток в 0,02 А. Для четырех кристаллов потребуется соответственно больший показатель — 0,08 А.

Совет! Очень важно правильно подобрать ограничительный резистор для светодиода. Облегчить процедуру поможет специально разработанный калькулятор, находящийся в свободном доступе в интернете.

Напряжение на светодиоде

В случае с LED-источниками, говоря о напряжении, имеют в виду ту величину, которая остается после прохождения тока, так сказать, на выходе. Зная ее, определяют остаточное напряжение на кристалле.
Напряжение у светоизлучающих диодов зависит от материалов, применяемых в качестве полупроводников. Возможно ли определить это самостоятельно?

Приблизительное значение можно установить даже «на глаз». Так, если диод светит желтым или, к примеру, красным цветом — напряжение находится в пределах 1,8-2,4 Вольт. Его величина при синем свечении больше — приблизительно 3 Вольта.

Важно! Ток должен соответствовать номинальному напряжению LED-источника. В противном случае часть из них может сгореть или выдавать менее яркое свечение.

Мощность и эффективность светодиодов

Как подобрать диодную замену лампы накаливания, ориентируясь на мощность? Часто можно встретить подробно расписанные таблицы, но все гораздо проще. Необходимо мощность лампы накаливания поделить на 8, и получим необходимую мощность светодиода. Так, вместо лампы мощностью 75 Вт необходимо подобрать светодиодный прибор, мощностью 10 Вт.

В создании освещения с помощью системы светодиодов необходимо учитывать такой момент, как эффективность. Она рассчитывается путем деления показателя светового потока на мощность. У лампы накаливания он составляет 10-12 лм/Вт, а у светодиодного устройства — 130-140 лм/Вт.

Светоотдача, угол рассеивания

Что касается светоотдачи, то сравнить показатели принципиально разных устройств довольно сложно. Для ориентировки: светодиоды диаметром 5 мм дают световой поток 1-5 лм. Лампа накаливания на 70 Вт дает 750 лм.

Кроме прочего, заботясь об освещенности помещения, важно учитывать угол рассеивания. У светодиодов он может быть от 20 до 120 градусов. Самый яркий свет оказывается в центре угла, а к краям они рассеиваются. Таким образом, светодиоды часто подходят для освещения не целого помещения, а конкретного места. При этом не требуется больших затрат мощности.

Температура свечения светодиодов

На упаковке каждого светодиодного устройства для освещения имеется маркировка (4 цифры), обозначающая температуру свечения. 1800 К — это красный, 3300 К — желтый, а 7500 — синий. Для белого света применяются различные величины в зависимости от оттенка. Самые холодные находятся ближе к значению синего. Цветные светодиоды могут найти применение как декоративные элементы и в качестве приборов для досвечивания растений. А каково применение белых ламп?

• Теплый свет — для жилых домов, школ и офисов.
• Нейтральный (дневной) свет — для производственных построек.
• Холодный свет — наружное освещение и карманные фонарики.

SMD-диоды: сведения, типоразмеры

Аббревиатура SMD применяется для устройств поверхностного монтажа. Диодный чип при их производстве устанавливается на печатную плату. Эти последователи корпусных диодов, которые обошли предшественников по мощности излучаемого света, равномерному отводу тепла и другим характеристикам.

Подбор SMD осуществляют по размеру. Он представлен в виде четырехзначного числа. Например, SMD 3014 — это 3,0 мм × 1,4 мм. Основные параметры каждого из них разнятся. Наиболее популярные: SMD 2835, SMD 5050, SMD 5730.

SMD 2835

Структурной особенностью светодиодного модуля SMD 2835 является прямоугольная форма и, соответственно, достаточно широкая площадь излучения. Она выше, чем у формата 3528, имеющего круглую форму. Высота SMD 2835 — 0,8 мм, а светоотдача — 50 лм.

Светодиоды SMD 2835 характеризуются сверхпрочным корпусом, выдерживающим 240 С. За 3 тысячи часов функционирования происходит всего 5-процентная деградация излучения. Cветодиодный кристалл имеет t- 130 C. Max рабочий ток — 0,18 А. По температуре свечения SMD 2835 выпускается в четырех вариантах: от 4000 К до 7500 К. Для качественного освещения помещения важно знать, что SMD 2835 холодных оттенков светят ярче.

SMD 5050

Конструкция SMD 5050 включает три кристалла одинакового типа. Их параметры аналогичны параметрам предыдущего. Для долгой и слаженной работы поступающий ток должен быть в пределах 0,06 А.

Светоотдача SMD 5050 — 18-21 лм, напряжение — 3-3,3 В, мощность — 0,21 Вт. Цвет свечения не ограничивается оттенками белого. В одном приборе могут сочетаться сразу несколько цветов. SMD 5050 с помощью контроллеров можно настроить на плавное изменение цвета. Регулируется также яркость.

SMD 5730

Размеры корпуса SMD 5730 ясны из цифрового обозначения. Что касается деградации, то она составляет 1 % за 3000 часов. Такой важный во многих случаях показатель, как угол свечения, равен 120 градусам.

Этот тип светодиодов на фоне остальных выгодно отличает:

• использование новых высококачественных материалов;
• высокая мощность и эффективность;
• удлиненный срок службы;
• устойчивость в условиях сырости, вибрации и нестабильности температуры.

• Светодиод SMD 5730

SMD 5730 делят на два вида:

1. SMD 5730 – 0,5 Вт. Пост. ток — 0,15 А, импульс. — до 0,18 А; свет. поток — 45 лм.
2. SMD 5730 – 1 Вт. Пост. ток — 0,35 А, импульс.— 0, 8 А. свет. поток — 110 лм.

Светодиоды Cree — главные особенности

Американская компания Cree выпускает сверхмощными и сверхяркими светодиодами нового поколения. Одной из ведущих линейкой, выпускаемых компанией, является Xlamp. Здесь можно найти однокристальные и многокристальные модели. Первые компании удалось создать с увеличенным углом свечения, то есть хорошим освещением по краям.

XQ-E High Intensity (однокристальная серия) характеризуется таким особенностями: 3 В, 330 лм, 100-145 о, 1,6 × 1,6 мм.

Многокристальные отличаются высокой светоотдачей при небольших габаритах. По мощности их делят на группы:

1. до 4 Вт
2. свыше 4 Вт.

Подключение LED к 220 В

Подключение LED-приборов к сети 220 В производят по двум основным схемам:

1. Через драйвер. От мощности драйвера зависит количество светоизлучающих элементов, которые можно подключить. Резистор отсутствует.
2. С помощью блока питания. В схему включают резистор, иначе устройство быстро перестанет исполнять функцию. Очень важно подобрать резистор с соответствующим номиналом.

Сопротивление — принципы расчета для светодиодов

Формула сопротивления включает напряжение (U) и силу тока (I):

R = U/I

Разберем на стандартном примере подключения LED-источника с параметрами: 3 В и 0,02 А. По формуле получается 100 Ом. Полученный результат — ориентир в выборе ограничителя.

Во многих случаях рассчитанное по формуле сопротивление не относится к стандартным характеристикам резисторов. Например, может получиться величина в 128 Ом. Что делать тогда? В таком случае подбирать необходимо резистор с самым близким сопротивлением в большую сторону. Это хорошо скажется на ресурсе светодиода. Снижение светового потока будет минимальным — до 10 %.

Совет! Удобно проводить точные расчеты с помощью специально разработанных калькуляторов. Достаточно только правильно вбить параметры, чтобы получить сопротивление, которое должен иметь ограничитель.

Можно применять как параллельное, так и последовательное подключение. При использовании более 5 разных по характеристике устройств нужно подбирать резистор под каждый. Если будет использоваться один на все — некоторые из светодиодов будут излучать менее мощный свет, а работа такого устройства не будет длительной. Это не относится к LED-источникам с одинаковыми параметрами.

При последовательном подключении вся цепь LED-устройств использует ток, необходимый для одного из них; при параллельном — требуемое для суммированного потребления каждого диода.

Подключение светоизлучающего диода к 12 В

Некоторые LED- приборы сконструированы с резистором. В этом случае можно совершенно без проблем подключить их к 12 или 5 В. Но если светоизлучающие диоды по задумке производителя не включают резисторы (это встречается чаще всего), необходимо подобрать подходящий ограничитель тока. Это возможно при точном знании характеристик подключаемых диодов. Требуемая формула:

U= R/I

В качестве примера возьмем светоизлучающий диод с такими характеристиками: 2 В, 0,02 А (I). При подключении диода к 12 Вольтам нужно погасить 10 В, это наше R. Итак:

10/0,02=500 Ом

Но ограничительного резистора с таким номиналом не найти в продаже. Выход есть: необходимо приобрести ближайший в большую сторону — 510 Ом.

Необходимо также вычислить мощность резистора. Для этого пользуются формулой:

P= U*I

В нашем случае получаем:

10*0,02=0,2 Вт

Значит, в данной ситуации подойдет ограничительный резистор на 0,25 Вт.

Важное уточнение: если в цепи несколько светоизлучающих диодов, падение напряжения будет соответственно больше, а напряжение, которое нужно погасить — меньше.

Проверка LED-источника мультиметром

Тестирование лучше производить в затемненном помещении, так как свет, который нужно будет уловить взглядом, может оказаться достаточно слабым. Мультиметр создан для тестирования LED-устройств любой конфигурации.

Первый шаг — установка устройства для тестирования в режим прозвона. Далее соединяем щупы с выводами: когда красный будет касаться катода появится «1», при смене положения щупов — светодиод начнет светиться.

Один из часто задаваемых вопросов: как проверить светоизлучающий диод не выпаивая? Это делают так: к обоим щупам припаивают отрезки металлической скрепки. При этом важно позаботиться об изоляции. Дальше проводится тестирование светодиодов с помощью щупов мультиметра без выпаивания по стандартной схеме.

Стабилизатор тока для LED

Для длительной бесперебойной работы одного LED-устройства или целой цепи, следует позаботиться о стабильности питания. Особенно чувствительны к перемене тока белые светодиоды. Если показатель будет превышать норму в течение двух часов, они выйдут из строя. Чтобы все диоды в цепи создавали одинаковое по интенсивности свечение, нужно позаботиться, чтобы каждый получал одинаковый ток.

При подключении к 220 В чаще всего применяют стабилизатор LM317. Это выгодный и простой вариант. Резистор требуется в единственном экземпляре. Ток стабилизируется на 1 А и 0,1 А.

Устройства из светодиодов своими руками

ДХО для автомобиля из LED-устройств

В условиях плохой видимости риск автомобильных аварий на дороге резко увеличивается. Чтобы его снизить применяют дневные ходовые огни. Они делают автомобиль боле заметным встречным водителям и пешеходам в дневное время. Подойдут далеко не любые LED-источники, ведь ДХО должны соответствовать ГОСТу.

Можно поступить так: взять алюминиевую плату и прикрепить к ней светодиоды необходимых параметров с помощью теплопроводного клея. На каждый диод устанавливается правильно подобранные линзы. Вывод проводов можно обеспечить в любую сторону. Созданный модуль располагают внутри профиля. Найти подходящую схему подключения не составит труда.

Схемы мигающих светодиодов

В чем секрет мигания LED-источников? В изменении питания на выводах устройства. Стандартная схема представлена ниже. Она может быть реализована только при подключении к 12 В. Когда конденсатор накапливает 9-10 В, транзистор передает энергию светодиоду.

Светомузыка из светодиодов

Схема запитывается от 6-12 В. Эффект светомузыки при схеме с одним LED-источником будет достигаться только при условии определенного уровня звука. Для полноценного эффекта создают трехканальную схему. В этом случае нужен источник 6 В. Существует множество вариантов: одноцветная и RGB лента, плавное включение, бегущие огни.

Индикатор напряжения на светодиодах

Можно использовать старые компоненты электрических приборов. Больше всего для создания индикатора напряжения подходят светоизлучающие диоды на 1,5 В.

Светодиоды — практичные устройства в руках радиолюбителя. Существует масса способов их эффективного применения. LED- устройства являются экономически выгодными и практичными.

Все про светодиоды: от простых до мощных, характеристика

Как подключить мощный светодиод ⋆ diodov.net

Мощный светодиод часто применяют для изготовления фонарика. В отличие от индикаторных светодиодов для ограничения тока, протекающего через мощный сверхяркий светодиод, обойтись одним резистором крайне затруднительно, поскольку мощность рассеивания такой резистора буде составлять десятки и больше ватт. Поэтому габариты такого резистора будут значительными. Кроме того с помощью лишь одного резистора невозможно стабилизировать ток в зависимости от изменения величины входного напряжения.

Для ограничения тока, протекающего через мощный светодиод, мы будем использовать очень распространенную микросхему LM317. Многое наверняка уже сталкивались с данной микросхемой, поскольку она получила широкое применение при изготовлении блоков питания с регулированием напряжения или лабораторных блоков питания. Интегральная микросхема LM317 изначально разрабатывалась для стабилизации и регулировки напряжения в диапазоне от 1,2 В до 37 В.

Как подключить мощный светодиод

Однако сейчас мы будем применять LM317 для стабилизации тока. Для примера возьмем два сверхярких светодиода VD мощностью 1 Вт и 0,5 Вт.

Параметры первого VD1 (зеленый свет):

— мощность P = 1 Вт;

— напряжение U = 3,5 В;

— ток I = 350 мА = 0,35 А.

Параметры второго VD2 (холодно-белый свет):

— мощность P = 0,5 Вт;

— напряжение U = 3,5 В;

— ток I = 175 мА = 0,175 А.

В режим работы стабилизации тока LM317 включается согласно ниже приведенной схемы. В таком режим на резисторе R вне зависимости от величины протекающего тока и входного напряжения происходит постоянно падение напряжения величиной 1,25 В. Поэтому наша первая задача заключается в расчете сопротивления данного резистора. Оно равно отношению напряжения (1,25 В) к току. Поскольку мы выполняем расчет для двух светодиодов, то и сопротивлений мы также получим два.

Ввиду отсутствия в наличии расчетных номиналов резисторов, я буду применять для первого случая R1 = 4,1 Ом, а для второго R1 = 8,2 Ом. Согласно указанным новым значениям сопротивлений пересчитаем реальные токи, протекающие через светодиоды.

Мощность рассеивания резисторов

Для светодиода мощность 1 Вт нужно применять резистор с мощностью рассеивания не менее 0,5 Вт, а для полуваттного VD – 0,25 Вт.

При протекании тока через микросхему LM317 она достаточно хорошо нагревается. Согласно техническим данным (даташиту) максимальная мощность рассеивания ее составляет 20 Вт, максимальный ток 1,5 А (в некоторых случаях можно превышать до 2,2 А). Поэтому необходимо рассчитывать также ее P.

Сначала нужно определить величину падения напряжения на самой микросхеме. Она равна разности входного напряжения (12 В) и сумме падения напряжения на резисторе (1,25 В) и светодиоде (3,5 В).

Мощность, выделяемая на LM317 равна произведению падения напряжения на ток.

Как видно из расчетов и в первом и во втором случаях мощность рассеивания не превышает 20 Вт. При больших мощностях необходимо микросхему располагать на радиаторе.

Таким незамысловатым способом можно подключить мощный светодиод (и не один) к источнику питания. При этом ток будет сохранять свое значение независимо от изменения величины входного напряжения. Следует помнить, что напряжение на входе должно быть на 2..3 В выше суммарного выходного напряжения.

Еще статьи по данной теме

Про диоды 3W LED Bulbs High power

Калибратор тока П321 с ручным и программным управлением предназначен для применения в автоматизированных поверочных установках, а также, как самостоятельный прибор для поверки аналоговых и цифровых приборов на постоянном токе.

Ещё раз доказал практически, что «энергоэффективность» светодиода зависит от той мощности, которую через него пропускают. Чем меньше ток, тем выше эффективность. И без разницы, какой светодиод 1Вт, 2Вт или 3Вт. Всё равно, при уменьшении мощности эффективность будет расти.

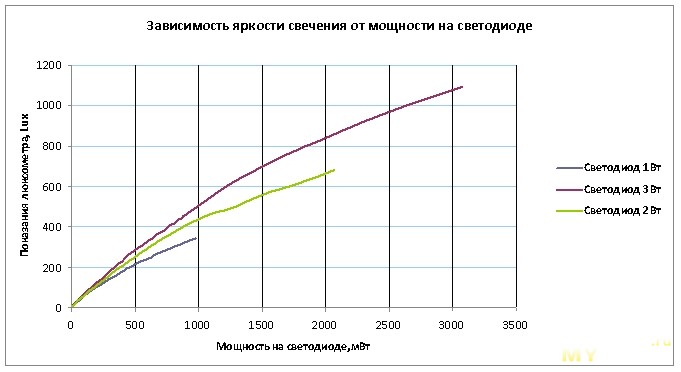

Из этого графика наглядно видно, какой светодиод будет светить ярче. При подаче на светодиоды 1000мВт мощности ярче всех будет светить 3Вт-светодиод, хуже всех 1Вт-светодиод.
Светодиод мощностью 1Вт- 350 Lux.
Светодиод мощностью 2Вт- 440 Lux.
Светодиод мощностью 3Вт- 550 Lux.
Ну а теперь можно сделать и вывод. Естественно я не могу выдержать тех условий, которые необходимы для чистоты эксперимента. У меня нет такой лаборатории. Но, тем не менее, приблизительно оценить характеристики светодиодов смог. А нам больше и не надо. Главное, что получена зависимость. Осталось купить «правильные» светодиоды. Лучше покупать светодиоды мощностью 3Вт (главное, чтобы продавец не обманул). Они ярче светят, соответственно меньше греются. Это увеличивает их срок службы.
На этом всё. Я написал, а вы думайте, что дешевле, а что выгоднее.
Удачи!
