Все о светодиодной ленте SMD 5050

С начала производства первой светодиодной ленты на SMD 5050 прошло более 10 лет. За это время рынок светодиодной продукции значительно расширился, появились более мощные аналоги. Тем не менее, спрос на LED-ленту на основе SMD светодиодов 5050 ничуть не снизился. Она по-прежнему востребована среди покупателей, во многом из-зи уникальных свойств и стабильной продолжительной работы.

Особенности и область применения

Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.

Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:

• для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
• для создания светомузыкальных эффектов;
• в рекламных целях и шоу-бизнесе;
• в качестве новогоднего украшения.

Если же необходимо получить яркий белый свет, то лучше параллельно с ней приклеить ленту на мощных светодиодах SMD 5730.

Варианты исполнения

Светодиодные ленты, собранные на чипах SMD 5050, можно условно разделить на 3 вида: одноцветные, многоцветные и адресные.

Одноцветные (монохромные) ленты SMD 5050 собраны на основе трёх кристаллов, излучающих свет одного цвета. Если присмотреться к такой ленте, то можно увидеть, что в местах разреза присутствуют только 2 контакта для подключения «+» и «–». Мультицветные или RGB-ленты состоят из чипов с тремя кристаллами разных цветов (Red, Green, Blue) и в местах разреза имеют по 4 контактных площадки. Это даёт возможность пользователю задавать любой оттенок света при помощи RGB-контроллера.

Недостатком RGB-лент является низкая мощность излучения при работе в режиме белого света. Избавиться от него удалось путём монтажа рядом с каждым RGB-светодиодом белого светодиода (RGBW-ленты). Причём управление белыми светодиодами производится по отдельной линии. В продаже также можно встретить вариант, когда в корпусе SMD 5050 в дополнение к RGB-кристаллам вмонтирован чип белого светодиода с отдельным управлением.

Приобрести RGB светодиодную ленту на основе LED SMD 5050 можно во многих интернет-магазинах. Наиболее достойным вариантом является интернет-магазин www.giant4.ru, который зарекомендовал себя как продавец качественного товара с невысоким ценником.

В адресной светодиодной ленте под корпусом SMD 5050 дополнительно с тремя излучающими кристаллами установлен чип ШИМ-драйвера WS2812B. В результате каждый адресный светодиод работает по индивидуальной команде, которую он получает от DMX-контроллера или Arduino. Столь оригинальное решение в значительной мере расширяет возможности RGB-светодиодов, но требует применения специализированного оборудования и программного обеспечения.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 — от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Расчёт мощности для выбора блока питания

Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:

• 30 led/m – 7,2 Вт;
• 60 led/m – 14,4 Вт;
• 120 led/m – 28,8 Вт;
• 240 led/m – 57,6 Вт.

Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.

Мощность БП определим по формуле:

• P1м – мощность потребления одного метра, Вт;
• N – общая длина всех отрезков, подключаемых к БП, м;
• K – коэффициент запаса по мощности. Обычно К=1,2.

Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

Надёжные производители

Помимо технических характеристик не нужно забывать о качестве. Особенно если перед вами стоит задача собрать подсветку подвесного потолка. Лучше всего покупать светодиодную ленту таких брендов как Philips, Feron, Gauss. Однако ввиду дороговизны их продукция мало востребована. В связи с этим потенциальные покупатели вынуждены выбирать из того, что предлагает российский рынок. Здесь можно доверять светодиодным лентам SMD 5050 среднего ценового диапазона от Navigator, JazzWay, Foton, Lumex, Giant4, Horoz Electric, Arlight.

Пару слов об изделиях с AliExpress

Пытаясь сэкономить, многие потенциальные покупатели обращаются за поиском дешёвой продукции в AliExpress. При этом они забывают о том, что эта торговая площадка – лидер по сбыту низкокачественной продукции. И даже многочисленные положительные отзывы не гарантируют качество продукта и порядочность продавца. Практика показывает, что из-за грубого нарушения технологии и применения низкокачественных компонентов светодиодные ленты из Китая частично или полностью выходят из строя в первый год работы. Поэтому дешёвые led-ленты с AliExpress пригодны только для изготовления новогодних украшений и прочих самоделок.

Читайте так же

ledjournal.info

Технические характеристики LED SMD 5050 (datasheet на русском)

Светодиод типоразмером SMD 5050 (5,0х5,0 мм) представляет собой полупроводниковый источник света, предназначенный для конструирования различных осветительных устройств. SMD 5050 стабильно работает при перепадах температуры и влажности, выдерживает длительное воздействие солнечных лучей и вибрации.

Особенности

Конструктивно чип светодиода SMD 5050 состоит из трёх кристаллов, что является его отличительной чертой. Каждый кристалл имеет два отдельных вывода (анод и катод), что дает возможность для независимой регулировки их яркости. Данный тип светодиода изготавливается в двух вариациях: одноцветной и многоцветной (RGB).

Химическая формула кристалла – InGaN, то есть исходным материалом служит нитрид галлия, в который добавляют нитрид индия. Сверху белый светодиод SMD 5050 покрыт слоем желтого люминофора, а затем защищен прозрачной линзой типа Water Clear из силиконового компаунда. Одноцветные или монохроматические SMD 5050 представлены основными цветами: синим, зелёным, красным, жёлтым и белым. Кроме этого светодиоды белого свечения могут отличаться цветовой температурой и индексом цветопередачи, что отображается в технической документации.

Многоцветные или RGB-светодиоды получают путем монтажа трёх кристаллов разных цветов: синего, красного и зелёного. Изменяя ток одного, двух или трёх кристллов одновременно, можно получить практически любой цвет излучения из видимого спектра.

Применение

Первоначально основное применение SMD светодиоды 5050 нашли в изготовлении светодиодных лент. Имея три кристалла в одном корпусе, такая лента обладает повышенной светоотдачей в сравнении с лентой на SMD 3528. К тому же RGB-ленты на основе трех кристальны чипов намного функциональней, за счет подключения через трехканальный RGB-контроллер. Сегодня набирают популярность светодиодные модули, собранные на базе трех элементов типа SMD 5050 с питанием от 12В. Они имеют алюминиевое основание-радиатор с жесткой пластиковой окантовкой размером не более 100 мм в длину. Такие модули активно используются в подсветке ситилайтов и лайтбоксов, так как устойчивы к неблагоприятным воздействиям окружающей среды.

Технически характеристики

Чтобы SMD светодиод 5050 работал стабильно в течение длительного времени, при включении его в электрическую цепь следует придерживаться технических характеристик, указанных в паспорте на изделие. Рекомендуемый суммарный рабочий ток трёх кристаллов должен составлять 50-60 мА. Отсутствие токовых перегрузок намного продлит срок службы светодиода, при этом снижение яркости не превысит 5%. Размер светодиода SMD 5050 с учетом выводов составляет 5,0х5,4 мм. Как видно из рисунка, на корпусе со стороны катодов в углу имеется ключ. Основной характеристикой светодиода является зависимость падения напряжения от прямого тока (ВАХ). Для примера на графике показана ВАХ SMD светодиода 5050 белого свечения. Чтобы кристаллы начали светиться, необходимо увеличить прямое напряжение до значения 3,1В. При номинальном токе 20 мА падение напряжения составит 3,3В. Дальнейший рост тока приведет к незначительному росту напряжения, а затем, к быстрой деградации кристаллов со всеми вытекающими последствиями.

График показывает влияние температуры на яркость свечения. В идеале температура окружающей среды (Ta) должна составлять 25°C, что соответствует лабораторным условиям. На практике допускается повышение Ta до 65°C с естественной потерей яркости на 10-15%. Наклон кривой с ростом температуры ещё раз доказывает необходимость применения системы отвода тепла. Именно поэтому светодиодную ленту с smd чипами 5050 рекомендуется крепить на специальный алюминиевый профиль.

Как следует из следующего графика, на протяжении первых 3000 часов эксплуатации световой поток снижается примерно на 5%. Чтобы теоретически рассчитать значение относительного светового потока для времени более 3000 часов, кривую на графике можно продлить с сохранением угла наклона.

SMD светодиод 5050 пригоден для монтажа на плату методом оплавления в соответствии со стандартом JEDEC J-STD-020C. Его корпус изготовлен на основе термостойкого полимерного пластика и способен выдерживать температуру до 250°C. Следовательно, температура паяльника для ручной пайки не должна превышать 300°C, а время пайки – 3 секунд. Использовать нужно низкотемпературную паяльную пасту с температурой плавления 200°C. При повторной пайке работоспособность светодиода не гарантируется.

Несмотря на свои преимущества, одноцветные светодиоды SMD 5050 начали сдавать позиции после того, как на рынке появились более мощные аналоги, такие как SMD 5630 и SMD 5730. Новые чипы постепенно становятся базовым элементом готовых светильников: светодиодных ламп, линеек и лент, рассчитанных на прямое подключение к сети 220В. Тем не менее, RGB-светодиоды типа SMD 5050 по-прежнему востребованы, так как им нет равных по функциональности в своей ценовой категории.

Читайте так же

ledjournal.info

Особенности светодиодов SMD 5050

Постепенно светодиоды занимают доминирующее положение на рынке светового оборудования, в частности SMD 5050. Они практичны, доступны и не требуют большого напряжения. В статье описываются характеристики светодиодов 5050, схема включения, где и как использовать, плюсы и минусы, какие бывают разновидности, особенности конструкции, а также как правильно выбирать продукцию.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. При процессе рекомбинации электродырочных пар вероятность излучения света должна быть достаточно высокой.

Отсюда следует, что сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения. Чтобы эти условия были соблюдены, изготавливаются специальные многослойные гетероструктуры, которые знаменуют собой новый этап в развитии технологии LED. В первые образцы были встроены в металлические корпуса, чем-то похожие на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпуса. Они трубчатой или прямоугольной формы, часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены с целью блокировки видимого света. Более комплексные корпуса адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Где и как используется

Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.

Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.

Особенности конструкции

• Кристалл сделан на основе химической формулы InGaN (нитрид галлия и нитрид индия). Также для изготовления применяется нитроген и фосфор.
• Белый светодиод 5050 в основном покрывается жёлтым слоем люминофора.
• Форм-фактор составляет 5х5 миллиметров.
• Защищён специальной линзой. Она изготавливается из пластика силикона или эпоксидной смолы. Они должны быть полностью прозрачными, обладать отличной клейкостью, стабильными к разным температурным режимам, а также иметь длительный рабочий срок.

Технические характеристики SMD 5050

• Угол рассеивания света 120.
• Прямой ток 3х25 мА.
• Прямой пульсирующий ток 3х100 мА.
• Рабочий ток 60 мА.
• Обратное напряжение составляет 5 В.
• Рабочая температура от -40 до +100.
• Температура хранения от -40 до +110.
• Мощность светодиода 5050 составляет 0.21 Вт.
• Высокий индекс светопередачи, которой варьирует от 80 до 90 Ra.
• Существует два типа: монохромный и многоцветный.
• У монохромных в наличие могут быть красный, зелёный, жёлтый, синий и белый цвета.
• Многоцветные светодиоды имеют три разных кристалла: красный, зелёный и синий. Такие LED используются как основа RGB-лент. При помощи RGB-контроллера можно регулировать режим работы и свечения, а также яркость и цвет. Благодаря их смешиванию цветов получаются новые вместе с различными оттенками.

Схема подключения

При подключении нужно помнить о таких правилах:

1. Совпадения характеристик нагрузки диодов.
2. Подключение в сеть должно происходить только при наличии резистора.
3. Не применять резисторы, чьё сопротивление меньше номинального.

Какие есть виды

• Первыми среди сверхъярких LED-светильников являются SMD 3528. У них меньше диодов на 1 метр. Уровень яркости меньше во много раз – SMD 3528 с 30 диодами на метр 120 Лм, а у SMD 5050 – 400 Лм.
• Также мощность RGB-ленты 5050 превышает параметры своей предыдущей версии SMD 3528 (0.1 Вт).
• Улучшенные модели SMD 5730 отличается более качественным световым потоком (55 лм/Вт). Мощность одного диода оставляет 0.5 Вт.

Достоинства

• Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
• Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
• Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
• Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
• SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
• Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
• Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
• Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
• Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
• Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
• Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также ​​часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.

Недостатки

• Чувствительность к напряжению. На светодиоды должно подаваться напряжение выше их порогового, а ток ниже их номинального значения. Ток и срок службы сильно изменяются при небольшом изменении заданного напряжения. Таким образом, они требуют питания с регулируемым током (чаще всего последовательный резистор для индикаторов).
• Цветопередача. Большинство холодных белых светодиодов имеют разные спектры, которые в значительной степени отличаются от абсолютного излучения черного тела, такого как солнце.
• Скачок до 460 нанометров и провал на 500 нанометров могут привести к тому, что цветовая гамма объектов при освещении белым холодным светом будет иначе выглядеть, чем при свете солнца или свете ламп накаливания. Из-за метамерии красные поверхности плохо освещаются фосфорными холодно-белыми светильниками.

Как выбрать

• Упаковка должна быть сухой, чистой и без повреждений.
• Правильность написания названия.
• Обязательное наличие штрихкода (и/или QR-кода).
• Все параметры и характеристики написаны на упаковке.
• Наличие паспорта и/или инструкции.

LED SMD 5050 являются прекрасным выбором для решения разных дизайнерских и строительных задач. Помимо этого, они прекрасно подойдут для декоративных и рекламных целей, а высокие стандарты защиты дают возможность размещать ленты в помещениях с высокой влажностью и даже под водой, создавая неповторимую и оригинальную подсветку, а вместе со светодиодными лампами Gauss свечение станет разнообразнее и качественнее.

stroyvopros.net

Ещё один очередной обзор LED ленты на диодах SMD 5050 с влагозащитой IP65

Привет друзья. Сегодня мой обзор посвящен LED ленте с влагозащитой на светодиодах 5050. Последнее время у многих появилась мания клеить и вешать LED ленты везде и всюду. Так посмотрим что это такое, сколько ест и как светит.
Лента пришла в стандартном пакетике, намотана на бобину.



Наклейка с параметрами ленты

Характеристики:
— цвет: теплый белый 3000-3500K
— длина: 5M
— напряжение (V): DC12
— количество светодиодов: 300шт
— тип: SMD 5050
— вес продукта: 0,11 кг
— размер продукта (Д х Ш х В): 16,7 х 16,7 х 1,2 см
— размер упаковки (Д х Ш х В): 24,5 х 22,5 х 2,5 см
— класс защиты(IP): 67

Светодиодная лента поставляется в катушках длиной 5 метров и имеет модуль резки 50 мм.Лента на самоклеящейся основе, на которой установлены светодиоды. Покрыта прозрачным силиконом, с возможностью установки вне помещений. Количество светодиодов на ленте в нашем варианте 60шт на метр. С помощью светодиодных лент можно подсветить мебель, плинтуса, кровати, короче кому что в голову придет. Главное рассчитать правильно мощность блока питания.

мощность одного метра ленты

Лента поближе.


Лента укомплектована разъемом подключения. Место пайки кабеля к ленте заизолировано термоусадочной трубкой.


Для проверки работы ленты будем использовать LED драйвер.(Был куплен давно)

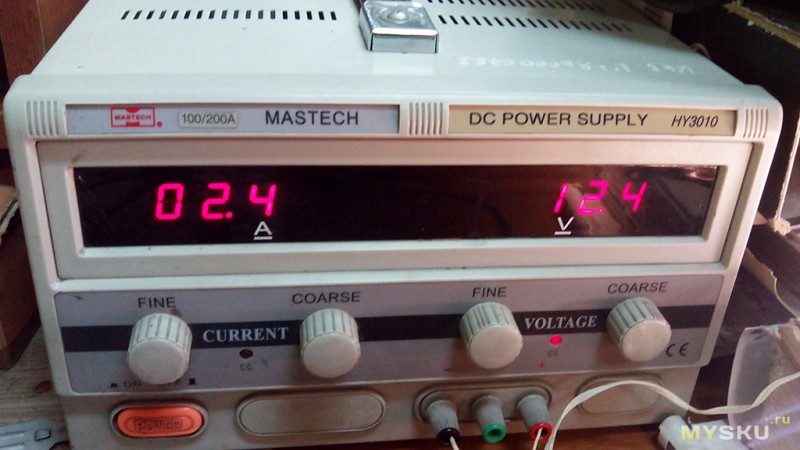

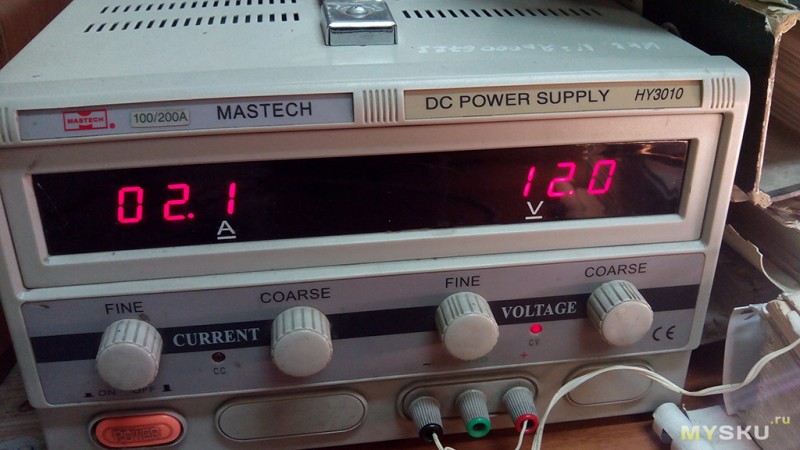

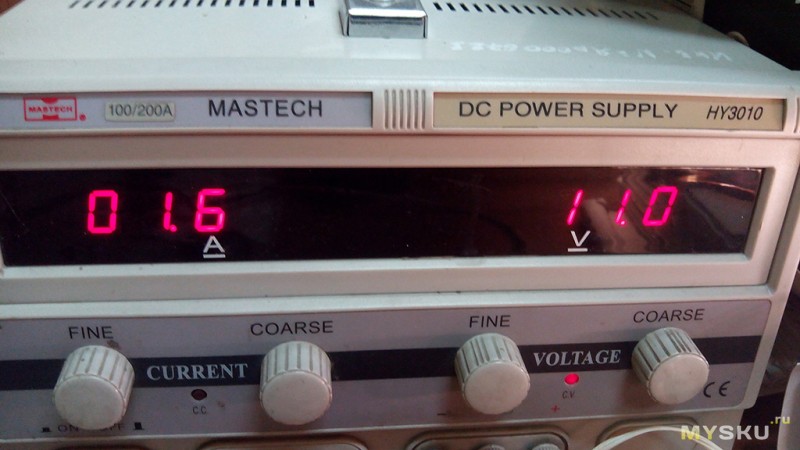

Замеры тока при 12V и небольших отклонениях.



На сайте магазина указана мощность 75W. Замер тока на этой ленте получился 2.1А при 12V. 12*2.1=25.2W Ток меньше указанного в 3 раза, а значит и световой поток будет меньше. Световой поток SMD 5050 примерно составляет 15 люмен.

Значит лента должна выдавать поток равный 15*300=4500Лм. Делим на 3 и получаем 1500Лм. Но светит лента Очень ярко, т.е. даже при заниженной мощности, света будет хватать.

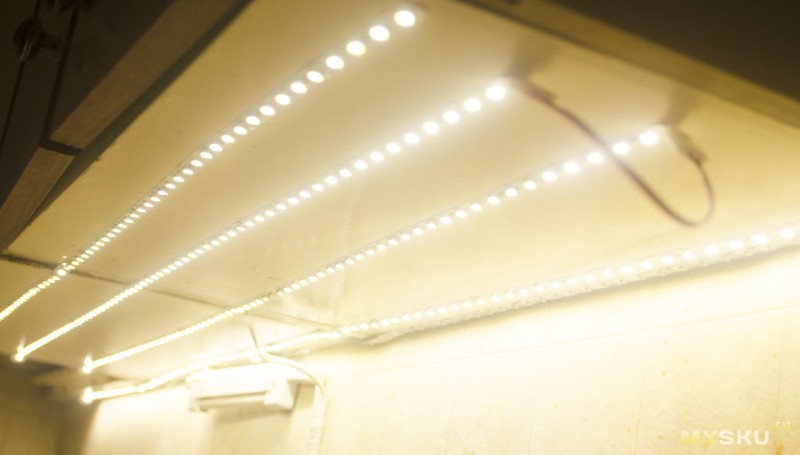

Наклеил ленту на низ шкафов на кухне, светит очень ярко и свет мягкий.

Небольшое видео работы драйвера.

В целом, лентой очень доволен. Свет дает очень приятный, мягкий. Лента цельная, а не спаянная как многие и влагозащищенная. Всегда пригодится для самоделкиных.
Всем спасибо.
P.S. На почту пришло письмо с рекламой, там небольшая скидка на ленту: купон 5MDH

mysku.ru

Светодиод SMD 2835 — характеристики, сравнение и отличие от 5050, 3528

В статье пойдет речь о светодиодах SMD 2835, чем они отличаются от других и какие имеют преимущества, а также области их применения.

Применение

SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности. Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов.

Характеристики

Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

Только качественные светодиоды, известных производителей Philips, Osram и подобные им, могут обеспечить соответствие указанным параметрам. Китайская продукция зачастую совершенно далека от заявленных мощностей, световых потоков, и цветовых характеристик!

Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30^оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

Во избежание подобных казусов, нужно обеспечить светодиоду эффективный отвод тепла, путём введения системы охлаждения — радиатора.

Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Разновидности

Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета. В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

Недостатки

Как таковых недостатков у них нет. Единственное – в продаже не встретишь многоцветные LED SMD 2835 RGB, только одноцветные.

В RGB исполнении отлично зарекомендовали себя SMD 5050 в силу своих конструктивных особенностей (как писали выше – состоят из 3 кристаллов).

Итоги

Светодиоды SMD 2835 отличаются малыми габаритами, хорошей теплоотдачей и высоким световым потоком. Благодаря увеличенной светящейся поверхности получается более широкий угол излучения света. На сегодняшний день SMD 2835 являются самыми совершенными почти по всем параметрам, и пришли на смену классическим 5050 и 3528. Выбирая, в первую очередь стоит обратить внимание на данный тип.



ledno.ru

Какие лучше smd 3528 или smd 5050?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

В одной из статей мы рассматривали технические различия светодиодов SMD 3528 и SMD 5050. Найти вы можете ее здесь. Далее мы будем рассматривать исключительно удобство и рациональность применения одного из типов светодиодов.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Smd Led Чип 5054 1 Вт 5050 Smd Белый Светодиод

Краткая информация

Тип:

SMD LED

Происхождение товара:

Guangdong, China

Наименование:

Lzan

Модели:

LZ-5050W100B20-3S

Электропитание:

1 Вт

Цветовая температура:

3000-20000 К

Сертификация:

CE, ROHS

Материал чипа:

Индий-галлий-нитрид

Излучающий свет:

Белый

Светящая интенсивность:

7000mcd

Диссипация силы:

0,001

Индекс перевода цвета (Ra):

70

Светящий поток (lm):

100-110lm

Оптически амортизация (%):

0,0001

Рабочая температура (℃):

-40 — 85

Температура хранения (℃):

-40 — 85

Угол наблюдения (°):

120 градусов

Напряжение:

3 В

Ток:

300mA

Гарантия:

3 лет

Срок службы:

50000 H

Чип Размер:

10*30 * 2mil

Чип бренда:

Epistar

Сертификации:

CE RoHS

Пакет:

6000 шт./катушка

Цвет:

5600 К

Возможности поставки

Возможности поставки:

10000000 Piece/Pieces per Day

Упаковка и доставка

Подробности об упаковке

6000 шт. в катушке SMD LED чип 5054 1 Вт 5050 SMD белый светодиод

Порт

shenzhen

Время выполнения заказа: :

1-3 days for sample 4-6 days for normal order

russian.alibaba.com
