Что такое байпас в стабилизаторе напряжения?

Что такое байпас в стабилизаторе напряжения?

Что такое байпас в стабилизаторе напряжения?

Слово байпас в переводе с английского (Bypass) означает — обход. Подобным механизмом оборудованы большинство современных электроприборов (средней и высокой мощности) применяемых для сглаживания отклонения входной электроэнергии в однофазной и трёхфазной сети. Bypass или как его ещё называют «Транзит» — это очень удобная и полезная функциональная возможность, которая дополнительно используется в стабилизирующих устройствах независимо от их предельной мощности. При включении специальной тумблеров, рубильника, кнопки, реле незамедлительно происходит переходной процесс на режим питания всей электротехники напрямую через потребительскую сеть. Другими словами в момент использования ручной функции байпас никакого выравнивания пониженного или повышенного электроснабжения не происходит. Если вам интересно данные сетевые устройства предлагаем ознакомиться с нашим каталогом стабилизаторов напряжения с байпасом. В некоторых стабилизаторах напряжения эта полезная возможность выполняется полностью автоматически за счет наличия системы самодиагностики, но в основном выполнена для переключения в ручном варианте исполнения, так как это более удобно и надёжно. Наглядная схема механизма Bypass представлена ниже.

Когда используют байпас в стабилизаторе напряжения?

Многие покупатели не до конца понимают основные цели действующего механизма работы при его переключении на режим обхода электрической сети, поэтому очень часто клиенты просто забывают про нее и никогда не пользуются в дальнейшем, а зря! Главные причины, когда можно воспользоваться данной полезной функцией следующие:

1. Вы точно знаете, что на текущий момент времени общая входная мощность подключенных потребителей больше заявленной мощности самого стабилизатора напряжения (например, при подключении мощного сварочного аппарата, станка и т.д.).
2. Рекомендуется включать данный режим функционирования в случаях, когда вы надолго уезжаете из дома, дачи, так как в его выполнении регулировки опасного электропитания просто нет никакой необходимости, ведь в это время вы ничем не пользуетесь.
3. Часто применяется в ситуациях, когда требуется необходимость провести какие-либо профилактические работы со стационаром.
4. Если вы точно уверенны что, к примеру, днем, когда все на работе просадок и скачков не происходит можно также установить обходной режим, а пользоваться прибором лишь утром или вечером при наличии перепадов. Это, безусловно, поможет сократить износ самого электрооборудования, тем самым оно прослужит вам максимально продолжительное время.

Купить стабилизаторы напряжения 220В для дома с внутренней системой байпас можно у нас с доставкой в Москве и регионах по всей России. При опросе квалифицированных специалистов производящих установку, и обслуживание подобных устройств отмечают, что рассматриваемый обходной способ питания очень упрощает решение некоторых важных задач, которые время от времени приходится выполнять в каждом рабочем или жилом помещении будь то дом, дача офис или крупная промышленная организация. Помимо этого основываясь на измерениях в бытовой сети переменного тока и напряжения в 80% случаев, режим Bypass (Транзит) без опасения за технику можно включать в ночное время суток повышая тем самым долговечность универсального электроприбора.

Что такое байпас в стабилизаторе напряжения — Энергия?

Другие популярные разделы интернет-магазина «Стабилизаторы.мск.ру»

что это такое, как работает

Во многих населённых пунктах качество электроэнергии оставляет желать лучшего. Напряжение в сети изменчиво или вовсе скачет, это затрудняет или делает невозможным работу многих электрических приборов. В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения. В этом потребителям помогает полезная функция Bypass.

Принцип работы стабилизатора напряжения

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

• Завышенное напряжение;
• Пониженное;
• Скачки, независимые от нагрузки;
• Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Внимание, мощность стабилизатора должна превышать на 25-30% суммарную мощность оборудования в обслуживаемом помещении. Только тогда можно гарантировать нормальную работу прибора.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт. В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Зачем нужен режим байпас

Независимо от типа и мощности стабилизатора, может возникнуть необходимость исключить его из сети электроснабжения дома. Однако потребность в электроэнергии всё равно остаётся, а переключать провода и возиться с клеммами не очень удобно. В этом случае на помощь приходит режим под названием Bypass. В переводе с английского, bypass означает обход или транзит. Байпас даёт возможность изолировать стабилизатор и позволяет, не утруждаясь, запитать домашнюю сеть от внешнего источника.

Отключение регулятора может быть вызвано разными причинами, такими как ремонтные работы, необходимость кратковременного подключения мощных электроприборов и прочими.

Методы переключения в байпас

Переключение стабилизатора в режим байпаса можно осуществить внешним и внутренним переключателем. Они в свою очередь могут быть механическими или электронными.

Внешние устанавливаются по желанию потребителя. Использовать их очень удобно, если возникает потребность полностью обесточить и изъять устройство, например, для ремонта.

Самое простое внешнее переключение осуществляется встраиваемым в электрический щиток трёх позиционным кулачковым переключателем. Это механическое устройство позволяет одним щелчком производить переключение режима работы стабилизатора. Иногда регуляторы электроэнергии помещают в специально изготовленные для них шкафы. Их размещают в помещениях потребителя или на электрической опоре, рядом с участком. Такие шкафы могут изначально оснащаться внешними переключателями электронного или механического типа.

Внешним переключателем можно дополнить сеть стабилизатора любого типа, независимо от комплектации.

Важно не забывать после окончания ремонтных работ переводить переключатель на рабочий режим работы стабилизатора.

Механический способ

Встроенный механический переключатель работает аналогично внешнему. Переключение осуществляется тумблером или рукояткой. Такими переключателями оборудуют регуляторы мощностью от 3 кВА. Стабилизаторы меньшей мощности обычно изготавливают переносными, и оснащают обходными розетками. Режимы работы переключателей и розеток обозначают как «Стабилизация» и «Байпас».

Механические переключатели просты и надёжны. Поэтому уже давно и успешно используются в электрических схемах.

Внимание! В режим байпас, стабилизатор можно переводить, только отключив его от сети. Производители специально располагают выключатели рядом, тонко намекая на их взаимосвязь. Т.е. сначала необходимо выключить тумблер или кнопку «Сеть», и только потом включить режим байпас. До этого, следует убедиться, что не работают двигатели холодильника, кондиционера, стиральной машины и прочих достаточно мощных потребителей. Если двигатели в работе, желательно дождаться их остановки.

Отключение режима байпас производится в обратной последовательности.

Электронный способ

Электронное переключение осуществляется двумя способами – ручным и автоматически.

В ручном режиме, при нажатии на кнопку «Байпас», электрический сигнал поступает на реле или полупроводники. И уже ими включается режим обхода стабилизатора. При таком варианте переключения следует руководствоваться рекомендациями для механического способа.

В автоматическом режиме электронный способ переключения в режим байпас осуществляется процессором с помощью реле либо полупроводников. Автоматически электричество может запускаться в обход регулятора по двум причинам — это критические ситуации либо стабильное напряжение на протяжении длительного времени. В обоих случаях стабилизатор контролирует входящее напряжение.

Экстремальные ситуации могут быть вызваны перегрузкой или поломкой стабилизирующего устройства. Перегрузка обычно возникает из-за неисправности электроприборов либо подключения к домашней сети дополнительного мощного оборудования. При этом режим байпас включится, только если входящее напряжение соответствует норме. Если в этот момент напряжение внешней сети нестабильно, то стабилизатор просто отключит подачу электричества. Возвращение нормальных параметров (снижение нагрузки) автоматически вызовет переключение на режим стабилизации.

У некоторых регуляторов возможен автоматический перевод в обход, при стабильном напряжении подающей сети. В этой ситуации стабилизация электроэнергии не требуется. После переключения устройство контролирует параметры электрической энергии и включает режим стабилизации при необходимости.

Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях и исключает влияние человеческого фактора.

Для чего нужно использование байпаса

Необходимость использование байпаса возникает не очень часто. Тем не менее, к таким ситуациям нужно быть готовым и знать когда может случиться такая необходимость. Переключение в режим обхода стабилизирующего устройства может быть вызвано рядом причин, таких как:

• Продолжительное и стабильное напряжение в питающей сети. Нормальный режим электроснабжения позволяет исключить стабилизатор из работы, тем самым увеличив срок его жизни.
• Необходимость профилактических работ в самом устройстве.
• Напряжение на входе очень низкое либо слишком нестабильное. Стабилизатор не может справиться со своими обязанностями. В этом случае достаточно обеспечить хотя бы освещение и устройство можно временно отключить.
• Мощность временно подключаемого оборудования больше возможностей стабилизатора (сварочные работы, мощный насос и т.п.), а входящее напряжение стабильно.
• Необходимость проведения строительных работ с большим выделением пыли и влаги. В этом случае регулятор лучше не использовать и закрыть материалом, исключающем его загрязнение.
• Выход из строя стабилизатора.

В иных случаях использование режима байпас нежелательно.

В качестве заключения можно сказать, что возможность переключения в режим байпас является необходимой опцией стабилизатора. С его помощью можно легко и быстро обеспечить подачу электропитания в обход устройства. При выборе стабилизатора, из двух равных, лучше выбрать модель с байпасом.

Что такое байпас в стабилизаторе напряжения

При выборе стабилизирующего устройства люди в основном обращают внимание на несколько параметров:

• Тип прибора.
• Мощность.
• Внешний вид.
• Шумность.
• Перегрузочная способность.

Наличие шума и внешний вид важны при установке прибора в домашних условиях. Кроме перечисленных параметров многие современные приборы стабилизации оснащаются функцией Байпас. На нее несведущие люди в техническом деле практически не обращают внимания. Разберемся подробнее, что такое байпас в стабилизаторе напряжения, и нужна ли эта функция?

В переводе с английского байпас можно перевести как «обиход». Если в списке технических данных имеется эта функция, то в приборе есть возможность прямого подключения сигнала сразу со входа на выход. При этом ток не будет проходить по функциональным блокам.

В результате байпас в стабилизаторе напряжения играет роль некоего рубильника, который либо пропускает электричество с нужной корректировкой, либо подключает цепь снабжения энергией в обход, в зависимости от условий работы.

Использование в стабилизаторах системы байпас увеличивает защищенность коммутируемых приборов и самого стабилизатора, гарантирует безопасное функционирование устройства.

Методы переключения в режим Байпас

Механический способ

При таком способе подключения байпаса имеется ввиду применение рубильников, реле, переключателей, тумблеов и кнопок с помощью которых меняется схема поступления электрической энергии: в обход или по функциональным блокам. При механическом методе использования функции Байпаса влияние электричества нет.

Электронный способ

В этом случае стабилизатор переходит в обходной режим автоматически. Например, при неисправностях одного узла прибора, либо при токовых перегрузках. Коммутация байпаса осуществляется с помощью полупроводниковых ключей.

Кроме выше рассмотренных методов коммутации функции Байпаса, устройство с этой функцией имеет конструктивные отличия:

• Внешний Байпас – добавлены вспомогательные блоки.
• Внутренний Байпас – блоки этой функции встроены в корпус стабилизатора.

Причины использования Байпаса

Многие люди не совсем понимают главные цели существующего механизма действия, и при включении функции байпас на режим обхода сети питания, поэтому чаще всего покупатели забывают про наличие этой функции, и не применяют ее на практике. Основными причинами применения полезной функцией являются:

1. Точно известно, что на данный момент суммарная мощность на входе подключенных нагрузок выше номинальной мощности стабилизатора (при подключении сварочника).
2. Если точно известно, что в определенное время нет просадок напряжения, то можно включить эту функцию, а отключать ее только вечером и утром. Это дает возможность уменьшить эксплуатационный износ стабилизатора, и продлить срок его службы.
3. Часто используется в случаях, когда нужно выполнить профилактическое обслуживание.
4. Такой режим байпас целесообразно включать, если вас долгое время не будет дома, так как нет необходимости в стабилизации питания.
5. При большой просадке напряжения.
6. При производстве строительных работ, при наличии сильной запыленности.
7. Для снижения износа прибора.

Методы подключения функции Байпас

От типа стабилизатора зависит, как будет подключаться эта функция. При автоматическом подключении режима чаще всего нет необходимости участия человека. При этом Байпас подключается в критических ситуациях при изменениях эксплуатационного режима, и выключается при возобновлении всех характеристик.

Чтобы включить функцию байпас в стабилизаторе напряжения, требуется применить определенную кнопку, выключатель или тумблер. При коммутации наружного блока байпаса требуется наименьший уровень знаний электротехники, иначе непрофессиональное подключение приведет к неисправности и выходу из строя прибора, неисправностям подключаемых устройств и даже удару человека электрическим током.

Что такое байпас в стабилизаторе напряжения: схема подключения и разновидности

Содержание статьи:

Байпас – это электротехническое приспособление, которое входит в состав источника питания. Мощность в стабилизаторе напряжения может иметь средние показатели или же быть высокой. Порой возникают условия, когда требуется из электрической цепи исключить этот прибор. Поможет с этим справиться специальная функция байпас.

Определение и применение функции байпас в стабилизаторе напряжения

Байпас стабилизатора

Байпас – это путь, создаваемый в обход некоторых участков или элементов электрической цепи. Работа электромагистрали с активным обходным путем носит название режим байпаса. Если такая функция применяется непосредственно к стабилизаторам напряжения, входное напряжение подается на выход, и стабилизация не производится. Некоторые производители стабилизаторов на корпусах пишут слово «Bypass» или «обход», «транзит», но сути этого не меняет.

Эта небольшая электротехническая конструкция используется, когда нужно запитать нагрузку в обход стабилизатора. Благодаря байпасу у потребителя нет нужды подключать провода и клеммы, достаточно лишь переключить выключатель.

Стабилизатор напряжения

Ситуации, когда целесообразно использовать байпас в электрике:

• При возникновении нештатных или аварийных ситуаций, когда требуется быстро обесточить стабилизатор.
• Байпас позволяет предотвратить перегрузки и развитие аварийных ситуаций. Его подключение к сети приборов целесообразно, если выходная мощность стабилизатора по факту превышает номинальные показатели.
• Если в загородном доме люди живут не круглый год, а в определенные сезоны, они оставляют включенными минимальное количество бытовой техники, стабилизатор отключается.
• Глубокой ночью, как правило, все показатели электрической сети стабильны, поэтому нужды в работающем стабилизаторе нет.
• Необходимость провести техническое обслуживание самого стабилизатора напряжения.

Также функцию байпас активируют, когда напряжение слишком нестабильно и его показатели превышают допустимые отклонения рабочего диапазона стабилизатора.

Способы переключения в режим байпас

Переключение стабилизатора напряжения в режим байпаса может осуществляться при помощи внутреннего или внешнего переключателя. Каждый из них, в свою очередь, делится на электронный и механический.

Внешние конструкции монтируются по желанию потребителя. Эксплуатация удобна, поскольку можно нажатием кнопки можно полностью обесточить прибор и достать его для технического обслуживания или ремонта.

Внешнее переключение реализуется встраиваемыми в распределительный щиток тремя кулачковыми позиционными переключателями. Также регуляторы электричества можно разместить в специальные шкафы. Еще на этапе изготовления могут оснащаться внешними переключателями электронного или механического типа.

Стабилизатор любого типа и модификации можно оснастить внешним переключателем. Главное по окончании работ привести его в рабочий режим регулятора электроэнергии.

Электронный метод

Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях

Электронное переключение может осуществляться автоматически и вручную.

В автоматическом режиме электронное переключение осуществляется за счет процессора, реле или полупроводника. Автоматический запуск в обход регулятора может происходить из-за стабильного напряжения в течение длительного времени или в критических ситуациях. В каждом случае стабилизатор продолжает анализировать величины входящего напряжения.

Для активации ручного режима достаточно нажать на кнопку, в результате чего электрический сигнал поступит на полупроводники или реле. Они создают обходные пути. Для реализации этого способа необходимо руководствоваться правилами и предписаниями для механического способа.

Экстремальные ситуации в бытовых условиях возникают, как правило, в результате выхода из строя стабилизирующего оборудования или перегрузки электрических магистралей. Режим байпас автоматически включится лишь в том случае, если параметры входящего напряжения будут соответствовать нормам. Если же в этот момент времени параметры электросети будут нестабильны, регулятор напряжения попросту отключит подачу ресурса. Как только параметры нормализуются, произойдет автоматическое переключение на стабилизирующий режим.

Некоторые модели регуляторов могут осуществлять автоматический перевод в режим байпаса при стабильных параметрах подающей сети. В таких ситуациях стабилизация напряжения электрической сети не требуется. После переключения оборудования в режиме реального времени отслеживает параметры, и при необходимости их стабилизирует.

Преимущество электронного способа в сравнении с механическим заключается в быстром срабатывании в нештатных и аварийных ситуациях. При этом в процесс не требуется вмешиваться человеку.

Механический способ

Механический стабилизатор напряжения

Внутренний переключатель имеет аналогичный принцип работы, что и внешний. Переключение осуществляется при помощи рукоятки или тумблера. Ими оснащают оборудование мощностью более 3 кВ. Регуляторы напряжения меньшей мощности, как правило, делают портативными и оснащают конструкцию обходными розетками.

Механические переключатели в сравнении с электронными модификациями имеют весомые преимущества – просты в использовании и более надежны. По этой причине их продолжают применять в электрических схемах.

Внутренний и внешний байпас

Внешний ручной байпас Legrand

Встроенный или внутренний байпас представляет собой схему обхода, которая спроектирована и реализована непосредственно в корпусе электротехнического прибора. Наружу выводят только рукоятку или тумблер.

Стабилизаторы, предназначенные для бытового использования, не всегда оснащаются встроенной электротехнической деталью, поэтому при выборе подходящей модели на это нужно обратить внимание. Байпас в домашних условиях эксплуатировать не обязательно.

Внешний байпас представляет собой схему обхода, спроектированную и реализованную около регулятора напряжения. Каждый стабилизатор, несмотря на количество фаз и мощность, можно оснастить внешним дополнительным рабочим узлом.

Причины использования

Основные причины эксплуатации байпаса:

• Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
• Во время проведения строительных работ, а также высокой запыленности в помещении.
• В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
• Для модернизации, профилактики и проведения ремонта.

Функцию байпас часто активируют домовладельцы, когда уезжают на зиму из загородного дома. В это время использование стабилизатора нецелесообразно, а байпас предотвратит возникновение нештатных или аварийных ситуаций.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.

Байпас в стабилизаторе напряжения

Слово «байпас» пришло к нам из английского языка. «Bypass» переводится как «обход». Слово это означает ни что иное как механизм обходного пути – неотъемлемую часть почти каждого источника бесперебойного питания, как высокой, так и средней мощности.

По сути, байпас выступает в качестве управляемого переключателя в стабилизаторе напряжения Лидер. Его обязанностью является быстрое и безопасное переключение энергоснабжения в обход стабилизатора или же проведение электричества через него. Эта операция может проходить в двух вариантах.

• Первый – ручной, когда управление производится пользователем через ручки, тумблеры и т.п. Такое переключение происходит, когда оборудование неисправно, а так же во время проводения сервисных или диагностических работ.
• Второй вариант – электронный, он же – статический. В этом случае переключение активируется, когда происходит перегрузка устройства или неполадки в его узлах. Происходит это при помощи электронных ключей, которые могут быть ламповыми, транзисторными и прочими. Такие ключи могут управляться автоматически при помощи программы или же механически посредством переключения человеком. Байпас здесь может быть внутренним или внешним. Первый из них всегда встроен в оборудование изначально. Важно знать, что мощность нагрузки, проходящей через байпас, должна быть не выше 12 кВА.

Ручной однофазный байпас используют, когда:

1. Мощность применяемой нагрузки превышает мощность стабилизатора (как в случае работы с трансформаторными сварочными аппаратами).
2. Идут работы, вследствие которых возникает большое скопление строительной пыли (например, штукатурка, отделка). Эта пыль грозит выведением аппарата из строя, если осядет на его внутренних частях. В этом случае в гарантийном ремонте оборудования вам однозначно будет отказано.
3. Стабилизатору не достаточно напряжения. Низкий уровень энергии в питающей сети заставляет его включиться, а это приводит к лишению тока всего помещения. В такой ситуации через байпас напряжение проводится напрямую, пока не будет нормализирован его уровень в сети.
4. Есть необходимость проведения профилактических работ со стационаром.
5. Жильцы на долгое время уезжают из дома, в котором находятся подключенные электроприборы. Байпас необходимо переключить в обход стабилизатора, и тогда техника продолжит беспрепятственно и безопасно работать.
6. Есть желание или необходимость сократить износ стабилизатора. Это разумно, так как при долговременных стабильных показателях напряжения электросети, удовлетворяющих требования ГОСТа, применение этого устройства не имеет смысла. Список не полный, но основные причины использования байпаса мы осветили.

Подключение байпаса

В целом процесс подключения ручного однофазного байпаса к любому стабилизатору напряжения довольно прост. Если вы владеете базовыми навыками электромонтажника или строителя, то вам он может показаться понятным и посильным. Тем не менее устанавливать байпас самостоятельно не рекомендуется, ведь только профессионал гарантирует безопасность в процессе операции и бесперебойную работу всех электроприборов. Прибегнуть к помощи специалистов очень важно еще и потому, что в случае выведения стабилизатора из строя посредством неквалифицированного подключения обходного пути, владелец поврежденного оборудования не получит ремонт по гарантии. А это, в свою очередь, чревато значительным материальным ущербом. Установка байпаса квалифицированными специалистами гарантирует эффективную работу вашего электрооборудования, а также сэкономит силы, деньги и время.

Что такое функция байпас в стабилизаторе напряжения

Большое количество разнообразных функций и возможностей стабилизатора напряжения порой делает нелегким процесс его подбора для человека, который первый раз сталкивается с таким электротехническим изделием. И не секрет, что дополнительные возможности увеличивают цену любого устройства. В этой статье мы рассмотрим такую функцию, как транзит или байпас (bypass).

Транзит или байпас (bypass) предназначен для питания нагрузки в доме (бытовая техника, системы освещения и отопления) в обход стабилизатора в случае возникновения какой-либо аварийной или внештатной ситуации. Т.е. напряжение из сети подается к приборам без стабилизации напрямую. Данная функция востребована как в случае какой-либо неисправности стабилизатора, так и в случае работы нагрузки от генератора, либо при запуске какой-то мощной нагрузки, например, сварки.

В стабилизаторах напряжения функция транзита (байпас) встречается в нескольких исполнениях:

1. Механический байпас представляет собой рубильник, при помощи которого вручную можно перевести напряжение из сети напрямую в нагрузку минуя стабилизатор. Реализуется обычно или автоматическим выключателем, или тумблером и приводится в действие механическим переводом контактов из одного положения в другое при помощи рычага или ручки. При этом напряжение из сети проходит в нагрузку без какой-либо защиты. Такой тип транзита реализован в трехфазных стабилизаторах Вольт Герц.

2. Электронный байпас приводится в действие простым нажатием кнопки на панели управления стабилизатора напряжения и при этом контроллер переводит контакты реле в режим транзита автоматически. В отличии от механического байпаса электронный также выполняет функцию реле напряжения и если входное напряжение падает ниже 120В или возрастает выше 260В, то срабатывает защита и нагрузка отключается. Байпас такого типа реализован в однофазных стабилизаторах Вольт моделей Гибрид, Ампер и Герц.

Наличие функции транзита (байпас) несколько расширяет возможности по работе со стабилизатором напряжения делая возможным подключить нагрузку в обход данного изделия в аварийных случаях (выход из строя стабилизатора) или при подключении высокомощной нагрузки либо дизель-генераторов.

основные типы и сферы их применения

Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Этот режим реализуется построением схемы байпас, поэтому саму эту обходную защитную линию (цепь) и её сопутствующие коммутационные устройства часто и называют байпас.

Схема байпас строго рекомендуется к применению для повышения защищенности оборудования и безопасности его эксплуатации.



Схемы байпас по способу коммутации

Механический способ
Коммутация цепей байпас осуществляется с помощью разъёмов, переключателей, рубильников, контакторов и др. устройств. Напряжение подается со входа на выход непосредственно по электрическому проводнику. Одинаково распространены как внутренние, так и внешние цепи байпас. Чаще под механическим способом подразумевают ручной метод переключения.

Электронный способ
Коммутация цепей производится посредством электронных ключей (транзисторных, тиристорных и др.), контролируемых как оператором, так и автоматически с помощью управляющих устройств. Напряжение подается со входа на выход через ключевой полупроводниковый элемент. Данные электронные схемы байпас могут быть реализованы на стандартных блоках: статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может выть выполнено в виде отдельных блоков, так и быть составной часть других устройств (например, ИБП). Приведенные ниже примеры некоторых схем также могут быть реализованы с помощью электронных коммутирующих устройств.

Автоматический
Автоматической называется схема, которая осуществляет переход в режим байпас без присутствия человека, например, при перегрузке или аварии основного оборудования СБП. Такие схемы могут быть реализованы на стандартных блоках: контакторных АВР, статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может быть выполнено как в виде отдельных блоков, так и быть составной часть других устройств (например, большинство ИБП имеют встроенный байпас который автоматически активируется при аварии или перегрузке). Приведенные ниже примеры некоторых схем могут быть реализованы как автоматические байпасы с помощью электромеханических (контакторных) и электронных (тиристоры, семисторы) коммутирующих устройств.

Ручной способ
Под ручным байпасом обычно имеется в виду механический рубильник или реверсивный переключатель (или несколько рубильников / переключателей), который осуществляет ручной перевод системы в байпас. Электронный байпас также может быть ручным, например, управляемый вручную кнопочным переключателем. Наиболее часто под ручным способом подразумевается механический коммутатор.



Далее представлены примеры некоторых схемы механических внешних байпасов. Главной задачей цепей байпас является полное выведение системы бесперебойного питания (СБП), источника бесперебойного питания (ИБП), дизель-генераторной установки (ДГУ) или стабилизатора напряжения из основной силовой линии для последующего ремонта, профилактического обслуживания или замены. При этом полезная нагрузка питается от сети.



Примеры наиболее часто используемых схем байпас

Тип 1. Самый распространенный вариант, применяемый в промышленных системах.

• Нулевое время переключения на байпас и обратно.
• Требует соблюдения правил переключения байпас-СБП (в момент перехода, ИБП должен находиться в электронном байпасе и др.).
• Подключение дополнительных сигнальных линий (СБП-устр. коммутации) обеспечивает безопасность.
• Используется в параллельных системах ИБП с децентрализованными внутренними электронными байпасами.



Тип 2. Вариант широко используемый в маломощных системах.

• Ненулевое время переключения.
• Безопасность.



Тип 3,4,6. Наиболее распространенные варианты байпасных схем для систем малой мощности. Самым оптимальным из них является тип 6.

• Ненулевое время переключения.
• Безопасность



Тип 5. Пример ошибочного байпаса. Ошибка – те же элементы что в безопасном типе 6 но байпас является опасным (одновременное замыкание байпасной линии и вых. автомата ведёт к подаче сетевого напряжение на выход СБП и к повреждению ИБП или стабилизатора).



Замечания по фазности байпасных схем

Замечание 1. Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1-фазные / 1-полюсные) или трёхфазными (все коммутационные устройства 3-фазные / 3-полюсные). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях нейтраль проходит без разрыва в системе, земля проходит без разрыва в системе.

Замечание 2. В специальных случаях допускаются байпасы с разрывом нейтрали то есть используются коммутационные устройства разрывающие нейтраль (2-полюсные для 1-фазного байпаса и 4-хполюсные для 3-хфазного байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.



Система Байпас является очень важной, ответственной, повышающей надёжность и безопасность систем энергоснабжения и поэтому применяется в широком диапазоне мощностей и типов систем. Ниже показан спектр применения Байпасов — от Байпаса одиночного ИБП до Байпаса высоковольтной подстанции HVDC.

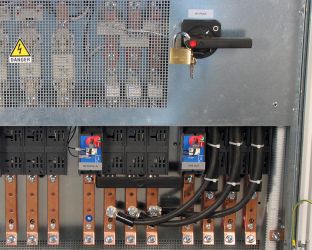

Рубильник Bypass одиночного ИБП

Байпас высоковольтной подстанции HVDC



5 байпасы

Замечание 1: Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1фазные(1полюсные)) или трёхфазными (все коммутационные устройства 3фазные(3полюсные)). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях Нейтраль проходит без разрыва в системе, Земля проходит без разрыва в системе.

Замечание 2: В специальных случаях допускаются Байпасы с разрывом нейтрали тоесть используются коммутационные устройства разрывающие нейтраль (2полюсные для 1фазного Байпаса и 4хполюсные для 3хфазного Байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.
