Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

1. Что такое стабилизатор напряжения, и зачем он нужен
2. Какой стабилизатор напряжения выбрать для частного дома
3. Стабилизатор напряжения для частного дома: как выбрать
4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

• Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
• Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
• Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
• Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
• Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
• Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Однофазный стабилизатор напряжения электронного типа Ресанта АСН-500/1-Ц 63/6/1

Однофазный стабилизатор напряжения электронного типа Ресанта АСН-500/1-Ц обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения.

Особенности модели:

• Наличие традиционного автотрансформатора с электронным переключением обмоток для стабилизации напряжения;
• При перепадах входного напряжения время срабатывания электроники достигает значения не более 5-7 мс;
• Достижение охлаждения силовых элементов за счет естественной циркуляции воздуха на расстоянии не менее 50 см от стен и мебели;
• Выходное напряжение имеет неискаженную синусоиду и стабильную частоту, а отклонение от нормы не более ±8%.

Принцип работы

Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется «релейный». Осуществляется ступенчатая регулировка. При ступенчатой регулировке точность выходного напряжения возрастает до 8%, это 17,6 В, что вполне безопасно для всех бытовых приборов, по ГОСТ допустимо 10%. Но за счет этого сокращается время регулировки, оно минимально и составляет менее 15 миллисекунд, то есть менее 1 секунды! Такой стабилизатор стоит устанавливать в места где входное напряжение постоянно изменяется.

Общие сервисные функции стабилизатора

• Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
• Широкий диапазон входных напряжений 140-260 В.
• Высокое быстродействие.
• Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
• Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
• Автоматическое отключение нагрузки при коротком замыкании.
• Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
• Индикация режимов работы.

Стабилизатор Ресанта ACH-500/1-Ц имеет мощность 500 Вт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 250 Вт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды.

Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



1. Задержка — индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа — индикатор активен постоянно при включенном устройстве.
3. Защита — индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки — изменяется пропорционально току нагрузки.
5. Гиря — часть индикатора нагрузки — индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев — индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка — индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение — индикатор активен при выходном напряжении <202 В.
10. Строка состояния — представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение — индикатор активен при выходном напряжении >245 В.
12. Входное напряжение — отображает входное напряжение.
13. Выходное напряжение — отображает выходное напряжение.

Вопрос-ответ. Производитель стабилизаторов напряжения «Штиль»

Почему на выходе стабилизатора между нолем и заземлением есть напряжение 20-30В, а в розетке это напряжение равно 0? Причем это напряжение может быть и равным нулю и быть явно больше. Электрик утверждает, что стабилизатор неисправен.

Итак, смысл вопроса в том, насколько это возможно и почему это может быть. Начинаем разбираться, изначально был сделан вывод о том, что на выходной розетке стабилизатора один из конкретных выводов это ноль, как этот вывод был сделан нам не сообщают, но дальнейшие измерения проводят считая, что этот вывод верный. На основании измерений принимается решение о неисправном стабилизаторе.

Попробуем встать на место электрика, как определить фазу и ноль, просто, берем индикатор и смотрим, в сетевой розетке этот подход даст 100% результат, горит—фаза, не горит ноль.

На рисунке 1 изображена схема стабилизатора и состояние реле при сетевом напряжении близким к номинальному, слева вход, справа выход. В розетку можно включить вилку двояко, если фаза попадет на выво 1, а нуль на вывод 2, тогда индикатор на выходе покажет, фаза на выводе 3, а нуль на выводе 4, и этот вывод правильный.

Теперь перевернем вилку и получим, на входе фаза на вывод2, нуль на выводе1 , а на выходе индикатор покажет, фаза вывод 4, нуль вывод 3 , а этот вывод ошибочный.

Дальше интереснее, напряжение в сети стало меньше и стабилизатор переключил реле на другую обмотку. Фаза как была на выходе 4, так и осталась, а вот ноль на выходе 3 уже не ноль, на нем относительно входного ноля,уже есть напряжение, то самое на сколько его изменил стабилизатор при переключении реле. Самое малое, это одна ступень и примерно 15-17В, если две ступени уже больше 30В. Поскольку заземление это линия паралельно 2-4 и в розетке напряжение между заземлением и нолем равно нолю, то при ошибочном подключении на входе все в норме, а на выходе между 3 и заземлением будет напряжение. Электрик делает логичный вывод, на входе стабилизатора все в порядке, а на выходе на ноле есть напряжение, стабилизатор неисправен.

Надеюсь понятно, при правильной фазировке (рис 1 фаза в 1 ноль в 2) все будет в норме.

8 лучших трансформаторных стабилизаторов напряжения

org/Person»> Автор: Ярослава Клочко

Обновлено: 08 Сентябрь 2020

Прибор предназначен для нивелирования отклонений напряжения в электрической сети. Снижает отрицательные явления от импульсного перенапряжения, всплесков, шумов. Принцип действия однофазного трансформатора напряжения основан на изменении индукции при перемещении проводника вдоль катушки с обмоткой. Основное преимущество стабилизатора – обеспечение высокой точности выходных параметров, способность противостоять пиковым перегрузкам. Технические характеристики для выбора: диапазон входного напряжения, мощность, степень точности в процентах, массово-габаритные свойства.

Powerman AVS 500 C 6090625 – маленький и удаленький

Компактный трансформаторный стабилизатор напряжения. Удобно размещается на столе или подвешивается на вертикальную поверхность.

Основная функция – стабилизация выходных параметров электрического тока. Дополнительная, – как сетевой фильтр. Оснащён гнёздами для подключения двух потребителей, например, компьютера и телевизора. Корпус выполнен в современном космическом дизайне.

Плюсы:

• Стильный, компактный, лёгкий. Занимает мало места на рабочем столе.
• Возможность подключать два потребителя.
• Надёжен, стабильные выходные параметры. Гарантийные обязательства.

Минусы:

• Не хватает резиновых накладок на ножки при установке на столе.







Рекомендации:

RUCELF СтАР-1000VA 00001216 – качество за небольшие деньги

Трансформаторный стабилизатор напряжения. Предназначен для защиты бытовой и промышленной электронной техники от пиковых значений параметров тока в электросети.

Время реакции на восстановление нормативных выходных параметров не превышает 0. 02 сек. Диапазон входных величин 140~260 вольт.

Аппарат обеспечен прочным металлическим корпусом с гибкой удобной ручкой для переноски с места на место.

Плюсы:

• Мощность, цена, визуальный контроль по встроенному дисплею.
• Быстродействие, прочный корпус, эффективная защита от перепада напряжения.
• Качество, компактный, удобно переносить.

Минусы:

• Одно выходное гнездо для такой мощности аппарата, приходится пользоваться дополнительным сетевым фильром-разветлителем.







Ресанта АСН 1000/1-Ц – защита дорогой электроники

Однофазный трансформатор стабилизации входного напряжения. Время реагирования не превышает 0.007 сек. Внедрена система микропроцессорного управления. Применён эффективный механизм защиты от перегрева.

Внедрено автоматическое отключение при превышении пиковых значений электрической сети, снижение нагрузки вызывает включение стабилизатора. Выходные данные отражаются на цифровом дисплее. Предусмотрены фильтры для сглаживания или отсечения частотных помех.

Плюсы:

• Стоимость, надёжно защищает бытовую электротехнику.
• Хорошо справляется со своими основными обязанностями, качество на уровне.
• Аккуратный внешний вид, ручка для транспортировки.

Минусы:

• Несколько недель выделяет неприятные запахи.
• Показатели на дисплее не соответствуют фактическим.







QUATTRO ELEMENTI Stabilia 1000 W-Slim – интерьерное решение

Стабилизатор напряжения в сверхтонком корпусе. Выполнен в настенном варианте крепления. Применяется для работы с бытовыми электроприборами и электронной техникой. Защищает от скачков напряжения элементы систем отопления или нагрева воды.

Применена микропроцессорная система управления процессом стабилизации. Отличается стабильными выходными параметрами, не искажает синусоиду. Предусмотрен режим плавного включения, защита от перегрева и короткого замыкания.

Плюсы:

• Компактность, стильный дизайн. Хорошо смотрится на стене.
• Качество сборки, визуальное отражение выходных параметров на цифровом дисплее.
• Не шумит, раздаются негромкие щелчки при скачках напряжения.

Минусы:

• Работа только во внутренних сухих помещениях, для дачи использовать проблематично.







SUNTEK PR 500 ВА SK1.1 PR0500 – для четырёх потребителей

Прибор для нивелирования перепадов напряжения. Оснащён четырьмя выходными гнёздами для отдельных потребителей. Оснащён световой индикацией по визуальному контролю работы оборудования. Дополнительное отображение информации на цифровом дисплее.

Аппарат снабжён корпусом из прочного пластика, встроена практичная ручка для переноски. Конструкция стабилизатора позволяет эксплуатацию при положительных и отрицательных температурах, не требуется дополнительное обслуживание.

Плюсы:

• Приемлемая цена, оптимальная мощность для обслуживания четырёх потребителей.
• Симпатичный дизайн, удобная ручка, не надо обслуживать, только стирать пыль.
• Простой и понятный интерфейс эксплуатации.

Минусы:







ELITECH АСН 2000РН – эффективная защита бытовой техники

Высокоэффективный стабилизатор напряжения. Скорость реагирования снижена до 0,005 сек – мгновенный результат.

Мощность прибора позволяет одновременно подключать телевизор, холодильник, микроволновую или электрическую печь, мультиварку или другие комбинации бытовой техники. Диапазон входных параметров электросети расширен до 100~260 вольт.

Встроена принудительная система охлаждения, – теперь оборудование может работать в жаркие летние дни, не перегреваясь.

Плюсы:

• Качество, эффективно спасает от перепадов напряжения.
• Тихо работает, хорошее принудительное охлаждение.
• Небольшие габариты, возможность крепления к стене.

Минусы:

• Пользователями не отмечены.







Калибр АСН- 7000/1 – большая мощность

Прибор напольного исполнения, отличающийся повышенной мощностью. Позволяет включать несколько потребителей одновременно: глубинный насос, холодильник, телевизор, стиральную машину и другие комбинации приборов.

Предусмотрена индикаторная сигнализация о входных, выходных параметрах, отражение на дисплее. Стабилизатор оптимален для садово-дачных участков с постоянным проживанием, загородных сельских домов, населённых пунктов, где нередки перепады в электрической сети.

Плюсы:

• Мощность, стабильность, надёжность.
• Достаточно тихая работа трансформатора напряжения.
• Прочный корпус, колёсики для удобного перемещения.

Минусы:

• Прилично весит.







Штиль ИнСтаб IS550 230В 550 ВА – широкий диапазон входного напряжения

Однофазный стабилизатор напряжения с широким входным диапазоном 90~310 вольт. Прибор оптимален для мест с подобными пиковыми скачками напряжения или возникновении аварийных ситуаций в энергосети.

Прибор оснащён защитой от перегрева, короткого замыкания и перегрузок. Предусмотрено напольное или настенное крепление. Отличается компактными размерами, небольшой массой и высокой точностью стабилизации выходных параметров в пределах ±2%.

Плюсы:

• Возможность стабилизации при широком диапазоне входного напряжения.
• Отличная точность, бесшумен.
• Компактность, малая масса, мгновенная реакция.

Минусы:

• Не хватает информативного дисплея.
• Пожалуй, цена.







Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Cтабилизатор переменного напряжения — как выбрать?

Перейти на страницу «Модели | Описание | Цены»

1.

Нужен ли Вам стабилизатор напряжения

Функция любого стабилизатора — защита оборудования от плохого переменного напряжения. По украинским стандартам (ГОСТ 13109-87) максимальное отклонения напряжения в электросетях допускается в пределах ±10% от 220В. Но даже эти, явно завышенные нормы, наши энергетики постоянно нарушают. Поэтому наиболее типичный отечественный стабилизатор регулирует входное напряжение в диапазоне 150В-260В.

Если у Вас из-за низкого напряжения останавливается (не запускается) стиральная машина, выключается холодильник,»рябит» телевизор и т.п. — то без стабилизатора переменного напряжения не обойтись. В принципе, любой бытовой прибор, содержащий в себе электронику, нуждается в стабильном напряжении: и чем больше в приборе электроники — тем капризней устройство к перепадам напряжения. Например, мало кто знает, что так называемые экономные лампы напичканы электроникой.

На заметку. В нашей стране не желательно эксплуатировать приборы, сделанные для стран Европы. В Украине, как и в большинстве стран бывшего СНГ, общепринятой нормой считается отклонение напряжение в сети на 10% от 220В (в большую или меньшую стороны). С учетом данной нормы производители и изготавливают так необходимые нам бытовые электроприборы. Т.е., сертифицированные по украинским правилам бытовые приборы должны нормально работать при напряжении 198В-242В. Европейский стандарт не имеет такого разброса. Соответственно техника, сделанная для европейских стран, как правило, не имеет нужных для наших электросетей характеристик.

Электропитание газовых котлов без стабилизаторов вообще не возможно (эта тема освещена в статье «ИБП котла»).

Если приведенных выше случаев у Вас нет, но Вы все равно сомневаетесь в наличии нормального напряжения — тогда вооружитесь самым простым тестером, за $3-$5, и сделайте контрольные замеры. Не переживайте, если ранее никогда в руках не держали тестер. Пользоваться им так же просто, как и утюгом — любой торговец Вам расскажет и покажет. Замеры желательно делать на протяжении нескольких дней (рабочие и выходные) и в разное время суток (утром, днем и вечером). Ниже приведена таблица, которая поможет Вам определиться в необходимости приобретения стабилизатора по показаниям тестера.

Результаты замеров	Решение
Если за время измерений напряжение в фазах не выходило за пределы 205 .. 235 вольт	Установка стабилизаторов напряжения оправдана только для питания особо ответственных и дорогостоящих электроприборов.
Напряжение выходит за пределы 205 … 235 вольт, происходят его резкие изменения, заметны мигания источников света, но его значения в фазах остается в диапазоне 195 . .. 245 вольт	Установка стабилизаторов напряжения крайне желательна для всех электроприемников, а для источников света обязательна.
Напряжение ниже 195 или выше 245 вольт; в течение суток уровень напряжения может меняться от минимального значения до максимального	Без стабилизаторов напряжения пользоваться электроприборами нельзя!!!

На заметку. Также полезно знать, что даже «нормальное» по нашим меркам напряжение в 198В или 242В реально сокращает срок службы бытовых приборов примерно на 5-10% (чем больше электроники в устройстве — тем больше износ). А вот напряжение, которое выходит за указанные пределы — приводит к повышенному износу оборудования уже в разы. По причине пониженного напряжения наш потребитель наиболее часто сталкивается с поломкой холодильника, т.к. он задействован круглосуточно. К сожалению, не редкий случай, когда при постоянно низком напряжении в 160В-190В холодильник выходит из строя уже через год эксплуатации. Таким образом, если Вы сторонник эксплуатации бытовой техники до ее полного износа, то с помощью стабилизатора Вы существенно продлите жизнь Ваших устройств.

2. Цена стабилизатора

Если Вы решились на покупку, то наверняка вторым по важности вопросом будет цена. Здесь немного проще: либо покупаем дорогой стабилизатор украинского, а возможно и европейского производителя, либо «китайца». Не будем категорично утверждать об отсутствии на украинском рынке изделий из средней ценовой категории. Нам, во всяком случае, о таковых ничего не известно. А широко рекламируемые прибалтийские или российские торговые марки типа Ресанта, Luxeon, Щит и т.д. — это 100% Китай. Не верите — попросите сертификат. Да и цена на них не отличается от цен на другие марки, собранные в Китае. Все «китайцы» стоят приблизительно одинаково: за стабилизатор на 1кВа просят обычно от 30 до 60 долларов. Украинские аналоги в 2-2,5 дороже.

Так чем же отличаются китайские стабилизаторы от более дорогих. И можно ли вообще покупать «китайца». Сразу успокоим — покупать китайские стабилизаторы можно. Техника вполне работоспособная, главное — не перепутать кВА (киловольт-ампер) с кВт (киловатт), о чем будет ниже. Если говорить о принципиальных отличиях «китайца» и «нормального» стабилизатора, то, образно говоря, это как «запорожец» и «мерседес». И тот и другой автомобиль в принципе ездят, но комфорт и надежность разные. Большинство стабилизаторов из Китая изготовлены по устаревшим технологиям и из недолговечных комплектующих. Конечный результат всех технических различий между «дешевым» китайским и дорогим стабилизатором — это срок службы самого стабилизатора и Вашей бытовой техники. Применительно к холодильнику это выглядит так: при напряжении в сети 190В и ниже Ваш холодильник прослужит год — полтора, с дешевым стабилизатором — лет 5-7, а с дорогим стабилизатором проработает столько — сколько ему положено. Приведенные цифры, конечно, весьма приблизительны, и зависят от многих факторов, но их соотношение в целом такое.

Если кому-то интересно описание различий с сугубо технической точки зрения, то кратко они следующие:

1. китайские стабилизаторы, как правило, сервоприводные или релейные. Время реакции на изменение входного напряжения — до 1 секунды. В принципе, для большинства бытовых приборов 1 секунда — это вполне допустимая безопасная величина. У отечественных стабилизаторов электронное управление и скорость реакции на порядок выше — 0,02 сек. Это особо важно для медицинского оборудования, аудиотехники Hi-Fi и некоторых др.;

2. технология измерения и управления напряжением в китайских стабилизаторах значительно уступает нашей технике. В некоторых случаях расхождения в показаниях между дешевым и электронным стабилизатором могут достигать 10-20В, что уже многовато. Кстати, это один из факторов, по причине которого срок службы бытовой техники на китайском стабилизаторе меньше, чем на хорошем электронном;

3. размеры дешевых стабилизаторов примерно в 1,5-3 раза больше своих электронных аналогов, что никак не порадует хозяина малогабаритной квартиры. А шум клацающих реле или «елозящего» бегунка-токоприемника может напрягать чувствительный слух. Дорогие же стабилизаторы значительно тише, а в случае применения тороидальных трансформаторов и ступенчатого управления - почти бесшумны.

4. в целом надежность китайской техники безусловно на порядок ниже нашей. Хотя справедливости ради скажем, что случаев гарантийного ремонта даже у китайцев не очень много: по нашей оценке — не более 1%, а по оценкам отечественных производителей — 10-15%. У некоторых наших клиентов китайские стабилизаторы работают уже 5 лет и без поломок. Но тут, конечно, как повезет.

5. пожалуй, единственный случай, когда дешевый китайский стабилизатор будет технически непригоден — это когда у Вас в жилище за вечер до десятка видимых бросков напряжения. Скачки Вы можете увидеть по тому, как часто мигают Ваши лампочки. Дело в том, что для любого электрооборудования плохо не только стабильно низкое или стабильно высокое напряжение, но и скачки напряжения. В данном случае Вам придется подыскивать более дорогую модель с многоступенчатым переключением (количество ступеней не менее 36 и шагом регулирования не более 2,5 В), или тиристорные с плавной регулировкой (к сожалению, немного шумные как для квартиры и мало подходят для оборудования с двигателями).

Немного коснемся основных характеристик стабилизаторов, чтобы «особо знающие» продавцы не забили Вашу голову терминами типа симисторный или тиристорный, шаг переключения, ступенчатый и т.п. Главное, что Вы должны знать при выборе стабилизатора — это требуемая мощность. Если посчитаете меньше — стабилизатор будет часто отключаться, а китайский может и сгореть, посчитаете больше — переплатите. Просуммировать мощность всей Вашей домашней техники в принципе не составит труда. Понятно, что брать стабилизатор на всю суммарную мощность не целесообразно: практически не бывает ситуаций, при которых вся бытовая техника работает одновременно. И вот здесь Вас ждут подводные камни. По стандартам мощность стабилизатора указывается полная — в кВА (киловольт — ампер), а не в привычных нам кВт (киловатах). Не будем вдаваться в теорию, лучше скажем, что на практике один кВА примерно равен 0,7 кВт. Так что подбирайте требуемую мощность стабилизатора с учетом вышесказанного. Кстати, мощность большинства электрооборудования, а не только стабилизаторов, указывается в кВА. Хорошо запомните 1кВА — это примерно 0,7кВт.

Все остальное: сервоприводный стабилизатор или электронный, какой шаг погрешности или какая скорость сработки и т.п.,- для нормальной работы оборудования не существенно. Если Вы не собираетесь эксплуатировать навороченную звукозаписывающую аппаратуру или очень чувствительное медицинское оборудование — то можно не «заморачиваться» с видами стабилизаторов и значениями различных показателей.

3. Почему стабилизатор не помогает ?

Для владельцев домов так называемого «частного сектора». К сожалению, установка стабилизатора в частном секторе не всегда дает желаемый результат. Все дело в старых изношенных кабельных линиях и трансформаторных подстанциях. Если в городах трансформаторные подстанции ставились с хорошим запасом и на очень большое количество семей, то в частном секторе мощность трансформатора выбиралась, как правило, впритык к планируемой нагрузке. В настоящее время большинство владельцев частных домов серьезно расширяют свои площади и в разы увеличивают потребление электроэнергии. При этом о трансформаторе и подводящих кабельных линиях зачастую «забывают». Трансформатор — это, конечно, главное условие хорошего электропитания. Но не забывайте и о кабельных линиях. Тем, кто сталкивался, хорошо известно, что на протяжении 2000-х годов каждый хозяин «лепил» то, что считал нужным. Достаточно часто можно встретить на кабельных линиях соединение из проводов с разным сечением, скрутки не обслуживаются годами (а иногда имеются скрутки из меди с алюминием!), вместо кабеля из цветного металла может быть вставлен кусок стального каната или катанки и т. д. и т.п. В результате — напряжение в старых обжитых местах частного сектора почти везде стабильно низкое. И в такой ситуации ничего, кроме установки новых распределительных сетей не поможет: нужен новый вводной кабель и более мощный трансформатор. В нашей практике был случай, когда владелец небольшой гостиницы в г. Киеве (в частном секторе) приобрел три стабилизатора по 15кВт каждый. В результате, он серьезно «подсадил» свою трансформаторную подстанцию. Его соседи остались практически без света (при 120-140В даже лампы накала почти не светят), а у хозяина гостиницы еле-еле удалось достичь 190В. Ситуация очень похожа на колодец: когда кто-то качает мощным насосом, а другие имеют воду на донышке. Если бы речь шла о маленьком стабилизаторе в 2 кВт, то такой проблемы не возникло бы.

Конечно, рядовому потребителю практически невозможно узнать, как повлияет его стабилизатор на общую сеть. Но можно с уверенностью сказать, что если один трансформатор обслуживает порядка ста домов (имеется в виду частный сектор), а напряжение в сети стабильно не превышает 190В — то стабилизатор на 15-20 кВт будет серьезно ухудшать электропитание соседей. А если все жильцы этих 100 домов поставят стабилизаторы — то сгорит подстанция. В данном случае вопрос нужно решать радикально с поставщиком электроэнергии. В конце концов, мы все платим за электроэнергию — так пусть получатель наших денег и занимается такими проблемами. Тем более, что Украина производит электроэнергии больше, чем сама потребляет. Если говорить о родном для нас г. Киеве, то наши Покупатели рассказывают, что после жалоб в Киевэнерго проблема зачастую решается. К сожалению, не радикально, а только на какое-то время — путем переброски фаз. Но все-таки.

Все. Вот, пожалуй, тот минимум знаний, который Вам пригодится при покупке стабилизатора. Остальное можно не читать, поскольку далее речь пойдет о технической стороне. Но если Вы предпочитаете разобраться в нужном вопросе максимально глубоко,

то здесь кратко описаны типы и основные характеристики стабилизаторов.

4.

Типы стабилизаторов

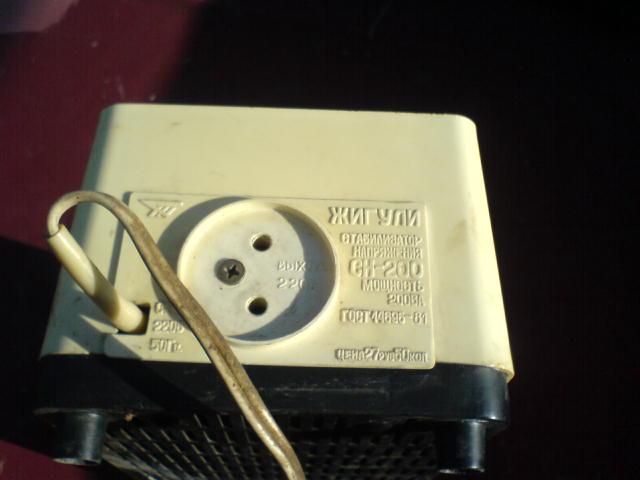

1. Феррорезонансные стабилизаторы напряжения. Известные многим советские стабилизаторы переменного напряжения для телевизора собирались именно по этой схеме. Построены на основе использования эффекта феррорезонанса напряжения в контуре трансформатор — конденсатор, обеспечивающего непрерывное регулирование выходного напряжения в определенных пределах изменения нагрузки. В настоящее время находят ограниченное применение из-за ряда недостатков, среди которых — появление в сети дополнительных гармоник, громоздкости и высокой цены. Хорошо подходят для промышленного оборудования без точной электроники. Справочно: старые советские стабилизаторы для телевизора конечно надежные, но маломощные и не годятся для стиральных машин, кондиционеров и дугой энергоемкой техники (их можно использовать на телевизоры, современные бытовые холодильники и т.п.- не забывайте смотреть на мощность подключаемого оборудования).

2. Электромеханические (сервоприводные). Переключение осуществляется «бегунком» (токосъемником), который крутится на вторичной катушке с помощью электродвигателя. Принцип — аналогичный широко известному автолатеру. Из практики — несколько надежней релейных стабилизаторов (хотя по теории должно быть наоборот). Позволяет непрерывно и плавно регулировать выходное напряжение без искажения синусоидальной формы. Недостаток — наличие трущихся деталей и медленная реакция на изменение напряжения (до 1 секунды). Достоинства — плавная регулировка и относительно низкая стоимость.


3. Cо ступенчатым регулированием — наиболее широкий класс устройств, обеспечивающих поддержание выходного напряжения с определенной точностью. Принцип стабилизации основан на автоматическом переключении обмоток трансформатора с помощью силовых ключей, а именно: реле, тиристор, симистор:

   • Стабилизаторы напряжения с релейным переключением. Из практики — это наименее долговечный (за счет применения самых дешевых реле) и самый дешевый тип стабилизатора. Для достижения наименьшего габарита количество реле обычно рассчитывается таким образом, чтобы точность стабилизации была в пределах 10В-20В (т.е. предельно возможные по нашим стандартам). Скорость переключения несколько выше, чем у электромеханических. Наименее удачный тип стабилизатора, который рекомендуем применять только в случаях, когда «все равно украдут так чтоб не жалко». Именно этот тип стабилизаторов массово попадает в ремонт и на свалки.




   • Электронные стабилизаторы переменного напряжения. Переключение осуществляется полупроводниками: тиристорами или симисторами. Достаточно спорный вопрос, что надежней и лучше: тиристор или симистор. Сильно много факторов (технология, производитель запчастей, качество сборки и т. п.) влияют на работу стабилизатора, помимо названых полупроводников. Не вдаваясь в теорию, можно сказать, что тиристорная схема, в отличие от симисторной, обеспечивает плавную регулировку выходного напряжения, что, конечно же, лучше для потребителя. Электронные стабилизаторы имеют меньшие габариты и у них самая высокая скорость переключения — до 0,2сек. Стабилизаторы на полупроводниках (и китайского производства в том числе) стоят в 2-3 раза дороже своих релейных и электромеханических аналогов. Но и надежность в работе, и качество выходного напряжения на порядок выше. Так что в данном случае более высокая цена справедлива.

4. Стабилизаторы инверторного типа или он-лайновые системы двойного преобразования. В этих приборах переменный ток преобразуется в постоянный с помощью выпрямителя. Затем постоянный ток снова преобразуется в переменный, как в бытовой электросети: т. е. 220В с частотой 50Гц. За счет такого двойного преобразования стабилизатор исправляет не только плохое напряжение, но и плохую синусоиду и частоту входного тока (чего не делают другие типы стабилизаторов). Фактически, иверторный стабилизатор выдает идеальные параметры исходящего напряжения при любом качестве тока в электросети. Рекомендуются для питания точных приборов: медицинское оборудование, звукозаписывающая аппаратура и т.п. Недостаток устройств — малые мощности (из украинского производства — максимум 2кВА, а китайские — до 10кВА) и относительно высокая стоимость: по сравнению с аналогичными по мощности стабилизаторами дороже в 2-3 раза.

5. Основные характеристики стабилизаторов переменного напряжения

1. Мощность. Самый главный показатель стабилизатора и, к сожалению, наименее доступный в понимании для рядового потребителя. На сегодня большинство производителей (а зарубежные так все) указывают мощность стабилизатора в кВА (киловольт-ампер), а не в кВт (киловатт). Рядовой потребитель не знает разницы между этими двумя единицами измерения и часто кВА принимает за привычный кВт. Кстати, это касается не только стабилизаторов — практически на всем импортном оборудовании мощность указывается в кВА. Недобросовестный продавец может промолчать или, что еще хуже, не знать сам. А разница существенная. В теории, перевод кВА в кВт надо делать по формуле в зависимости от типа нагрузки. А для практики, Вам достаточно знать, что 1кВА — это примерно 0,7кВт. При таком расчете у Вас будет либо соответствие, либо небольшой запас по мощности. Второй момент: некоторые производители указывают номинальную мощность стабилизатора для напряжения в 220В, а не для всего диапазона входного напряжения (например: 160В-250В). Т.е., если у вас входное напряжение, предположим, стабильно 170В, то стабилизатор с номиналом в 2кВт будет реально давать на выходе только около 1,5кВт. См. таблицу ниже.

   Напряжение в сети, В	115	130	145	160	175	190	205	220	235	250
   К	1,92	1,69	1,52	1,38	1,26	1,16	1,07	1,00	1,07	1,16
   К — поправочный коэффициент. Например, если Ваша совокупная нагрузка 5кВт, а входное напряжение 175В, то номинал стабилизатора должен быть не менее 6,3 кВт ( 5кВт х 1,26)

   Третье. Украинские производители собирают стабилизаторы, как правило, с 2-3 кратным запасом на кратковременные нагрузки. У стабилизаторов же китайской сборки такого запаса нет. Вместе с тем, даже привычная нам лампа накала при запуске потребляет тока в 3 раз больше своего номинала. А двигатели (например, в стиральной машине мощность двигателя около 300Вт) при запуске потребляют 8-12 своих номиналов. Таким образом, если китайские и украинские стабилизаторы привести к одинаковой мощности, то разница в цене будет не такой существенной, как покажется на первый взгляд. Уважаемый читатель, возможно, уже начал путаться. Но, к сожалению, какого-то единого стандарта по указанию параметров стабилизатора пока нет. Так что хотите — разбирайтесь, не хотите — берите стабилизатор с большим запасом.

2. Погрешность стабилизации. Означает — насколько выходное напряжение отличается от нормы в 220В. Максимально возможная погрешность по нашим стандартам не должна быть более 10%, т.е. напряжение на выходе может быть от 198В до 242В. Большинство стабилизаторов имеет погрешность в пределах 5-7%. Безусловно, чем меньше погрешность, тем лучше для бытовых приборов. Минимально возможная погрешность из известных нам стабилизаторов — это ±2В.

3. Шаг переключения Практически не имеет значения для нормальной работы оборудования. Но важно знать, что при шаге переключения менее 2,5В (что эквивалентно 36 ступеням) человеческий глаз не видит колебаний сети, как пример: «моргание» лампочек накала. Если шаг будет больше, то к сожалению, броски напряжения у ламп накала Вы заметите. Для люминесцентного освещения вполне достаточно стабилизатора с 12 ступенями.

4. Ступенчатая или плавная регулировки. Ступенчатая регулировка означает, что выходное напряжение изменяется «рывками». Так, если шаг стабилизации 10В — то это означает, что напряжение на выходе может резко меняться в размере до 10В. В случае плавной регулировки изменение напряжения на выходе происходит постепенно в течение какого-то времени: у сервоприводных — в течение 1секунды, а у тиристорных — в течение 0,02секунд. Безусловно, плавное изменение напряжения более приемлемо для бытовых приборов чем скачкообразное;

5. Пределы стабилизации напряжения. Означает пределы входного напряжения, при которых стабилизатор выдаст необходимое напряжение. Верхний порог, при котором стабилизатор будет работать согласно паспортным данным, обычно устанавливают в пределах 245-270В. Нижний порог обычно находится на уровне 130-160В. Если напряжение в вашей сети меньше, чем нижний предел, то стабилизатор все равно будет работать, но выдавать напряжение будет ниже, чем записано в паспорте. Если входное напряжение выше предельного паспортного значения - стабилизатор должен отключится. Большинство украинских производителей под заказ изготовят для Вас стабилизатор с практически любыми параметрами: от нижнего напряжения в 90В до верхнего в 400В.

6. Скорость сработки. Любому стабилизатору необходимо время для определения текущего напряжения, формирование команды на переключение и непосредственно на само переключение. Самый медленный тип стабилизатора — это электромеханический: скорость сработки до 1 секунды. Релейные чуть быстрее — обычно в пределах 0,5секунд. Самые быстрые — электронные — до 0,02сек. У стабилизаторов с инверторным преобразованием типа on-line вообще нет понятия скорость сработки — они выдают нормальное напряжение постоянно. Для любого бытового прибора скорость сработки стабилизатора даже до 1 секунды вполне безопасно. Но если Ваши сети настолько плохи, что стабилизатор осуществляет свыше 10 переключений в час, то желательно устанавливать стабилизаторы с плавной регулировкой: сервомеханические или тиристорные.

7. Встроенная защита. Практически у всех стабилизаторов есть защита от перегрузки. Это обычные автоматические выключатели. Очевидно, что если автомат отключит питание при перегрузке, то включить питание можно будет только вручную. Кроме этого, производители могут устанавливать защиту на минимальное входное напряжение (обычно 110В) и на максимальное значение (обычно 270В). При указанных напряжениях стабилизатор будет автоматически выключаться, что обеспечивает дополнительную защиту от перегрузок. Также полезна функция «by pass» — это когда при нормальном напряжении в сети ток идет напрямую, минуя стабилизатор. Тем самым продлевается срок службы стабилизатора и уменьшаются расходы на электроэнергию. В настоящее время большинство стабилизаторов имеют такую функцию. Для тиристорных/симисторных стабилизаторов наличие принудительного охлаждения силовых ключей обязательно, поскольку небольшие габариты электронных стабилизаторов не позволяют разместить там охлаждающий радиатор достаточных размеров.

8. Температура эксплуатации Добиться возможности эксплуатации стабилизаторов при температурах ниже 0ºС совсем не дешево. Во-первых, вся комплектация: транзисторы, симисторы и т.п. электроника, — должна быть морозостойкой. Во-вторых, большие перепады температуры вызывают, как известно, конденсат. Поэтому все платы и контакты должны быть должным образом изолированы от попадания влаги, что также не дешево. Стандартно электронные компонетны работают при температурах до -15ºС, но, учитывая морозы наших широт, для возможности наружной эксплуатации всего изделия нужны более дорогие комплектующие. И хотя отечественные стабилизаторы вполне нормально работают при температурах до -10ºС -15ºС, большинство производителей на всякий случай указывают температуру эксплуатации своих изделия выше 0ºС.




6. Некоторые часто встречаемые ошибки и заблуждения в отношении стабилизаторов.

1. Мигание лампочки, как эффект скачков напряжения, не будет виден только у инверторов двойного преобразования и у стабилизаторов с шагом переключения менее 2,5В. Но не надо расстраиваться, если таких скачков только несколько раз за день, то для бытовых приборов это безопасно.

2. Помните, никакой стабилизатор не защитит от сверхтоков (несколько тысяч вольт), например: молниевые разряды. Для этой цели применяется система молниезащиты, которая на порядок дороже самого навороченного стабилизатора.

3. Стабилизатор напряжения не вырабатывает ток. Казалось бы, данное утверждение вполне очевидно. Однако, нередки случаи, когда хозяин большого дома с таким же большим потреблением электроэнергии пытается решить проблему нехватки тока с помощью стабилизатора. И не понимает, почему стало еще хуже. Но если у Вас в колодце мало воды, то установка мощного насоса ничего не даст, более того — будет идти не вода, а грязь с песком.




7. Нужны ли три фазы в доме.

На сегодня каждый уважающий себя хозяин стремится завести в дом 3-фазный ток, справедливо полагая, что так лучше. Если речь идет о выборе лучшей по качеству фазе — то да. Однако благое дело до конца, как правило, не доводится. На практике все три фазы заводятся в дом (квартиру), где они в принципе не нужны, т.к. 3-х фазные потребители крайне редко применяются в быту и для них целесообразно делать отдельную линию, как в случаях с 3-фазной электроплитой. Основная идея подключения дома к трем фазам — это выбор лучшей фазы из трех имеющихся. Некоторые хозяева для этой цели приобретают пакетный переключатель, который позволяет вручную переключить на другую фазу — обычно при пропадании действующей. Наиболее продвинутые пользователи устанавливают оборудование автоматического выбора лучшей фазы. Импортные реле выбора фазы стоят от $150, мы предлагаем более дешевые отечественые «реле выбора фазы ПЭФ-301», которые ничем не уступают зарубежным аналогам, а возможно даже превосходят их.

В целом — в рамках одного жилого помещения площадью до 100кв.м и потребляемой мощностью до 20кВт — трехфазной разводки желательно избегать по следующим причинам:

• во-первых, трехфазная разводка цепи предполагает равномерное распределение нагрузки по всем фазам. Поскольку подавляющая масса электрооборудования в быту — однофазная, то обеспечить равномерную нагрузку невозможно в принципе. Согласитесь, даже гениальный проектировщик не предугадает, в какую розетку Вы (или Ваши гости) завтра подключите фен, утюг или электрочайник. А каждый из названых приборов «кушает» до 2кВт. Результат — перекос фаз, плохая гармоника тока, а в итоге — преждевременный выход из строя дорогостоящего электрооборудования;

• во-вторых, каждую фазу во всех местах подключения надо специальным образом отметить, что несколько удорожает работы и практически никогда не делается нашими электриками. В итоге, при необходимости реконструкции либо ремонта электросети, даже опытному электрику бывает весьма сложно разобраться;

• в-третьих, техническая культура нашего населения предполагает самостоятельный ремонт всего: от унитаза до электросети. А рядовой гражданин не всегда знает, что при коротком замыкании двух фаз (межфазное) человека отбрасывает на несколько метров, а ожоги остаются навсегда и это еще при удачном стечении обстоятельств. Короткое замыкание в однофазных цепях не имеет такого разрушительного эффекта и это одна из причин, по которой трехфазный ток обычно не подается в бытовые сети.

8. Трехфазный стабилизатор — это плохо.

Если у Вас дома (в квартире) нет трехфазных двигателей, то трехфазный стабилизатор Вам и не нужен. Причин несколько:

• трехфазный стабилизатор конструкционно состоит из трех однофазных стабилизаторов, собранных в одном корпусе и объединенных функционально. Предполагается, что трехфазный стабилизатор предназначен для обслуживания трехфазных потребителей, например: двигателей. Поэтому, в случае пропадания хотя бы одной фазы или перекоса фаз (т.е. причин, влекущих поломку двигателя) Ваш стабилизатор отключит все питание. Предположим, у Вас на одной фазе — 200В, а на другой фазе — 230В. В таком случае трехфазный стабилизатор отключит питание всего дома, поскольку для двигателя подобный перекос фаз — это гибель. Но ведь для 1-фазных потребителей и 200В и 230В — это вполне нормальное напряжение!!!;

• при наличии трех фаз в доме (квартире) все фазы неизбежно нагружены не равномерно. Соответственно, однофазные стабилизаторы подбираются также разными по номиналу. Это позволяет существенно сэкономить по сравнению с трехфазным стабилизатором, номинал которого подбирается по максимальной мощности самой нагруженной фазы. Очевидно, что три стабилизатора мощностью, предположим, в 5кВт, 7кВт и 10кВт, обойдутся дешевле, чем трехфазный стабилизатор на 30кВт;

• масса других неудобств 3-фазного стабилизатора по сравнению с тремя однофазными. Например: по причине габаритов не каждый 3-фазный стабилизатор поместиться в легковую машину и может быть перенесен одним человеком. А вот однофазный стабилизатор даже и на 20кВт вполне по силам любому более-менее здоровому мужчине и может поместиться в любое легковое авто. При необходимости ремонта вариант использования трех стабилизаторов также имеет заметное преимущество. Так, при поломке одной из трех катушек не придется тащить весь 3-х фазный стабилизатор, и две фазы останутся защищенными.

Помните, трехфазный стабилизатор предназначен для трехфазных потребителей, а не для трехфазных сетей.

9. Украинские производители стабилизаторов переменного напряжения.

На сегодня рынок Украины достаточно неплохо насыщен различными видами стабилизаторов. В основном на рынке присутствуют украинские производители и весьма много китайских: под украинскими, российскими и прибалтийскими торговыми марками. Нам, к сожалению, не известно о наличии на украинском рынке стабилизаторов производства какого-либо завода России или прибалтийского государства. Это все Китай на 100%. На данный факт косвенно указывают и практически одинаково «доступные» цены. Вот некоторые марки стабилизаторов сугубо китайской сборки: Щит, FORTE, Luxeon (FDR, LDS), Delixi (TND,SVC), Елім (СНАП, СНАШ), KEBO, SVEN, Ресанта. Чтобы точно убедится, достаточно обратить внимание на графу страна-производитель в сертификате. Стабилизаторы китайской сборки поставляются в подавляющем большинстве 2-х типов: электромеханические и релейные.

Из действительно украинских сборщиков нам известны следующие:

Фото	Название производителя и торговые марки	Сайт
	ТД «РЭТА» — г.Донецк, техническое название НОНС и ННСТ, серии BREEZE, SHTEEL, CALMER	«http://reta.com.ua»
	ЧНПП «Электромир» — г.Донецк, торговая марка Volter, более известная по техническому названию устройства — СНПТО	«http://www.stabilizator.com»
	Компания «Укртехнология» — г.Донецк, техническое название НСН, серии STANDARD, STANDARD PRO, OPTIMUM+ и NORMA	«http://www.ukrtech.dn.ua»
	ПО Баланс — г. Донецк. Торговая марка — Balance	«http://www.balance.dn.ua/»
	ФО-П Саламатин А.М. — г.Одесса, торговая марка Phantom	«http://www.phantom-stab.com.ua»
	Частное предприятие «Научно-производственная фирма «Элекс» — г.Одесса, торговая марка Герц	«http://eleks.uaprom.net»
	Частное предприятие «Леотон-Украина» — г. Киев, торговые марки Авалон, Леотон (из-за данной марки спорятся с ООО «Галс»)	«http://leoton.kiev.ua»
	ООО «Галс-1», ЧП «Галс-С», Торговый Дом «ЛЕОТОН-Украина» (возможно, есть еще какие-то юридические образования одного производства) — г. Киев, торговые марки Форт, Бастион, Леотон (из-за марки Леотон спорятся с ЧП «Леотон-Украина»)	«http://www.leoton-nova.com.ua»; «http://www.leoton.ua»
	ООО «Новатэк-Электро» — г. Одесса, торговая марка Legat	«http://www.novatek-electro.com»
	ФО-П Сухоруков И.В. — г. Харьков, торговая марка SinPro	«http://www.sinpro.com.ua»

В принципе, любой грамотный инженер в состоянии собрать работающий стабилизатор. Вопрос комплектующих и цены. Конечно, привезти из Китая разобранный стабилизатор и скрутить его у нас, а затем продавать как украинский (под украинским же сертификатом), было бы весьма выгодно. Но, к счастью для отечественного потребителя, таких «производителей» у нас пока не замечено.

Не откроем секрет, что без китайских комплектующих никто в настоящее время не обходится и украинские производители в том числе. Тем не менее, стабилизаторы, собранные на Украине, вызывают гораздо больше доверия и совершенно заслуженно. Конечно, у нашей фирмы сложились свои предпочтения, но об этом мы можем сказать только при очном общении.

Неоценимую помощь в написании данной статьи оказал г-н Устяновский Олег Дмитриевич —

ПО «Баланс»

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Адрес магазина:

Киев, пр-т Воздухофлотский 14/17

Электрозал:

+380 (44) 492-79-36, +380 (44) 492-79-37

Инструменты:

+380 (44) 492-79-38, +380 (68) 337-82-92

© Anita i K 2013

Задайте вопрос

Как правильно подключить стабилизатор напряжения

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

• трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

• выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1включен потребитель №1 2выключено 3включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

• провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

• в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

• во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

• положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

• вход на стабилизатор

• выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

• фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

• нулевую жилу (синего цвета) к клемме N (Nin)

• заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

• его фазную жилу к зажиму ВЫХОД (Lout)

• нулевую к N (Nout)

• жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

Ошибки подключения

1Неправильное расположение и место установки

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Avis et Test — маленький регулируемый стабилизатор напряжения

Offres spéciales sur les маленький регулируемый стабилизатор напряжения on aliexpress

Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une envie de маленький регулируемый стабилизатор напряжения? N’allez pas plus loin! Nous proposons des milliers de produits dans toutes les catégories de vente, afin de satisfaire toutes vos envies. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des modes de paiement sûrs et pratiques, quel que soit le montant et la quantité de votre commande.

Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles. Votre маленький регулируемый стабилизатор напряжения va faire envie à tous vos proches, croyez-nous!»

AliExpress compare pour vous les différents fournisseurs et toutes les marques en vous informant des prix et des promotions en vigueur. Notre site regroupe également des commentaires de véritables clients, chaque produit étant noté selon plusieurs critères commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies. Il vous suffit de suivre les conseils des millions de clients satisfaits par nos services.»

Alors n’attendez plus, offrez-vous votre/vos маленький регулируемый стабилизатор напряжения! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comme bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prévu des coupons pour rendre votre achat encore plus avantageux. Pensez à les récupérer pour obtenir ce(s) маленький регулируемый стабилизатор напряжения à un prix imbattable.»

Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous engageons à leur offrir le meilleur.

Миниатюрный регулируемый регулятор напряжения

: 5 шагов (с изображениями)

Я поместил регулятор напряжения на один край, чтобы я мог согнуть входную клемму и просунуть ее в положительную клемму аккумуляторной батареи. Затем вы просто сгибаете его, чтобы коснуться клеммы с другой стороны, нагрейте и нанесите припой.

Затем вы обрезаете резистор короче и загибаете один конец, чтобы его можно было припаять к клеммам регулятора, как показано. Я планировал заранее и применил термоусадочную трубку, как только я припаял провода, но не делайте этого слишком рано, если вы не знаете, где делать следующие соединения.

Обратитесь к схеме, чтобы понять, где должен быть подключен вольтметр. Красный провод — это питание для самого измерителя, поэтому я подключил его к 18 В, а черный провод — к точке заземления, которая будет после переключателя.

Я думаю, что пропустил несколько снимков остальной проводки, но если вы следуете схеме, вы увидите, что заземление батареи подключено к одной клемме переключателя, а затем другой провод будет подключаться к клемме потенциометра. (см. желтые стрелки на 6-м рисунке).

Затем к клемме регулятора Adjust будет припаян провод, который будет идти к одной клемме на потенциометре. А третья клемма потенциометра не используется. Убедитесь, что у вас есть регулируемое сопротивление. Если вы подключите два на «концах» потенциометра, это будет просто максимальное сопротивление, а не стеклоочиститель. У потенциометра, который я использовал, была собственная схема, показывающая, что собой представляют каждый контакт 1, 2 и 3.

Черное заземление вольтметра подключается к той же клемме переключателя, что и потенциометр, а красный положительный провод подключается к изогнутой клемме регулятора, которая является входным напряжением.Белый провод подключится к выходу регулятора. Я подогнал каждую длину провода к расстоянию и местоположению каждого соединения, соблюдая достаточный запас прочности, чтобы упростить сборку.

Убедитесь, что вы добавили изоленту или что-то еще в качестве изолятора на нижнюю часть вольтметра.

ТОП-10 линейных регуляторов напряжения

В электронике для стабилизации напряжения обычно используются линейные регуляторы напряжения. Независимо от входного напряжения или условий нагрузки они будут обеспечивать фиксированное выходное напряжение, тем самым защищая устройства от колебаний выходных сигналов, которые могут привести к неэффективной работе или даже к повреждению.

При разработке источника питания для приложения, в котором требуется небольшая разница между входным и выходным напряжениями, разработчикам оборудования следует учитывать линейные регуляторы напряжения.

Простота и стоимость — основные преимущества использования линейных регуляторов перед импульсными регуляторами напряжения. Кроме того, отсутствие шума переключения делает линейные регуляторы особенно полезными для аудио- и видеосвязи, медицинских устройств и других чувствительных к шуму приложений.

С другой стороны, линейные регуляторы напряжения выделяют тепло, и их эффективность довольно низкая, варьируется от 30% до 60%.Вот почему они используются в основном для маломощных устройств и небольших различий между входным и выходным напряжениями.

По сравнению с линейными регуляторами импульсные регуляторы напряжения (также известные как импульсные регуляторы) превосходят по эффективности и выделяют гораздо меньше тепла, но также являются более дорогими и сложными.

При выборе между различными регуляторами напряжения для вашего приложения вы должны учитывать несколько факторов, включая их максимальное входное напряжение, разницу между входным и выходным напряжениями, номинальные токи, номинальные температуры и выходной шум.

Большинство линейных регуляторов напряжения в нашем списке Топ-10 имеют максимальную токовую защиту и тепловую защиту. Большинство из них также имеют максимальное входное напряжение от 5,5 до 40 В и выходное напряжение от 3,3 до 15 В. Самыми популярными поставщиками стабилизаторов напряжения для SnapEDA являются Diodes Inc, Richtek USA Inc, Microchip, STMicroelectronics и Texas Instruments.

Давайте теперь взглянем на 10 лучших линейных регуляторов напряжения на SnapEDA!

# 10 — LP2985-33DBVR от Texas Instruments

Этот стабилизатор с низким падением напряжения имеет максимальное входное напряжение 16 В, 3.Выходное напряжение 3 В, выходной ток 150 мА, падение напряжения 280 мВ и диапазон температур перехода от -40 ° C до 125 ° C.
Средняя цена у дистрибьюторов: $ 0,60

Загрузить Symbol & Footprint

# 9 — L7805ACD2T от STMicroelectronics

Этот положительный стабилизатор имеет максимальное входное напряжение 35 В, выходное напряжение 5 В, выходной ток 1,5 А, падение напряжения 2 В и диапазон температур перехода от 0 ° C до 125 ° C.

Средняя цена по дистрибьюторам: N / A

Загрузить Symbol & Footprint

# 8 — L7805CV-DG от STMicroelectronics

Этот положительный стабилизатор имеет максимальное входное напряжение 35 В, выходное напряжение 5 В, 1.Выходной ток 5 А, падение напряжения 2 В и диапазон температур перехода от 0 ° C до 125 ° C.

Средняя цена у дистрибьюторов: $ 0,52

Загрузить Symbol & Footprint

# 7 — REG1117 от Texas Instruments

Этот положительный стабилизатор с низким падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 1,8 В, выходной ток 800 мА и диапазон температур перехода от -40 ° C до 125 ° C.

Средняя цена у дистрибьюторов: $ 2,02

Скачать Symbol & Footprint

# 6 — L7805CV от STMicroelectronics

Этот положительный стабилизатор имеет максимальное входное напряжение 35 В, выходное напряжение 5 В, 1.Максимальный выходной ток 5 А, падение напряжения 2 В и диапазон температур перехода от 0 ° C до 125 ° C.

Средняя цена у дистрибьюторов: $ 0,41

Загрузить Symbol & Footprint

# 5 — LD1117S33CTR от STMicroelectronics

Этот регулятор напряжения с низким падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 3,3 В, максимальный выходной ток 950 мА, падение напряжения 1 В и диапазон температур перехода от -40 ° C до 125 ° C.

Средняя цена у дистрибьюторов: $ 0.36

Загрузить Symbol & Footprint

# 4 — AP2112K-3.3TRG1 от Diodes Inc.

Этот положительный стабилизатор имеет максимальное входное напряжение 6 В, выходное напряжение 3,3 В, максимальный выходной ток 600 мА, напряжение падения 0,4 В и диапазон температур перехода от -40 ° C до 85 ° C.

Средняя цена у дистрибьюторов: $ 0,24

Загрузить Symbol & Footprint

# 3 — RT9193-33GB от Richtek USA Inc.

Этот регулятор с низким падением напряжения имеет 5.Максимальное входное напряжение 5 В, выходное напряжение 3,3 В, максимальный выходной ток 300 мА, падение напряжения 0,3 В и диапазон температур перехода от -40 ° C до 125 ° C.

Средняя цена у дистрибьюторов: 0,50 доллара США

Загрузить Symbol & Footprint

# 2 — MIC29302WU от Microchip

Этот стабилизатор с низким падением напряжения имеет максимальное входное напряжение 26 В, выходное напряжение 3,3 В, выходной ток 3 А, максимальное падение напряжения 0,6 В и диапазон температур перехода от -40 ° C до 125 ° C.

Средняя цена по дистрибьюторам: N / A

Скачать Symbol & Footprint

А верхний линейный стабилизатор напряжения на SnapEDA — это…

# 1- LM1117MP-3.3 от Texas Instruments

Этот стабилизатор с низким падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 3,3 В, максимальный выходной ток 800 мА, напряжение падения 1,2 и диапазон температур перехода от 0 ° C до 125 ° C.

Средняя цена по дистрибьюторам: N / A

Загрузить Symbol & Footprint

* Эти данные были собраны с помощью аналитики SnapEDA при просмотре загрузок из нашей библиотеки моделей деталей (символы, контуры и 3D-модели).Ежегодно в SnapEDA оцениваются миллионы деталей, однако, если детали нет в нашей базе данных, она не будет отображаться в этом списке. Мы постоянно увеличиваем охват и периодически обновляем этот список!

Создавайте электронные устройства в мгновение ока. Начать сейчас.

* очень * Регулятор низкого напряжения — Электротехническая стековая биржа

Производитель микросхемы показывает, как это сделать: Максим.Ссылка показывает очень четкую принципиальную схему и объяснение.

Таким образом, вы можете реализовать произвольно низкое регулируемое выходное напряжение.

Выглядит проще, чем метод усилителя Spehro Pefhany. Просто используйте второй регулятор напряжения с выходным напряжением V2, которое выше опорного напряжения Vref первичного регулятора V1. Обычно между регулируемым выходом и землей есть делитель напряжения. Теперь вы должны поместить этот делитель напряжения между выходами обоих регуляторов напряжения.Среднее напряжение делителя подключено к входу обратной связи основного регулятора в обоих сценариях. V2 имеет только делитель напряжения в качестве нагрузки.

Забавно осознавать, что для работы регулятора не имеет значения, при каком напряжении вы подключаете «заземляющий» конец делителя напряжения в цепи обратной связи, потому что это статическое напряжение. Контур обратной связи связан с динамическими изменениями выходного напряжения. Если он идет вверх, регулятор должен попытаться снизить его, и наоборот.

Также не имеет значения, какой у вас импульсный стабилизатор (понижающий) или традиционный диссипативный регулятор. Конечно, Максим показывает регуляторы Максима, но вы можете использовать другие регуляторы.

Вот как в классической схеме регулятора напряжения используется делитель напряжения между выходом и землей. Регулятор настроит выходное напряжение таким образом, чтобы напряжения на обоих входах усилителя стали равными. Ясно, что выходное напряжение не может быть ниже Vref.

(нарисовано inkscape)

Вот как можно получить выходное напряжение ниже Vref:

Важно отметить, что вышесказанное касается основных схем, в которых опорное напряжение (1,25 В) подключено к положительному входу регулятора, а напряжение обратной связи от делителя напряжения — к отрицательному входу. Однако популярные 3-контактные регуляторы, такие как серия LMvv для фиксированного выходного напряжения vv, и регулируемый регулятор LM317 работают несколько иначе.Здесь вывод «регулировки» НЕ является отрицательным входом, а является положительным входом с последовательным опорным напряжением запрещенной зоны. Таким образом, регулируемое выходное напряжение на 1,25 В выше, чем напряжение на регулировочном штыре. Итак, уловка состоит в том, чтобы подключить делитель напряжения между регулируемым выходным контактом и ОТРИЦАТЕЛЬНЫМ напряжением, обеспечиваемым вторым, малогабаритным регулятором напряжения. Вы найдете схему LM317 в качестве регулятора 0–30 В по этой ссылке Texas Instruments, см. Стр. 11.

Вот принципиальная схема низковольтного стабилизатора на LM317:

LM317 немного особенный, так как вывод «Adjust» не является входом с высоким импедансом, так как он имеет постоянный ток около 50–100 мкА, который вы должны учитывать как нагрузку на делитель напряжения.Но LM317 дешев, в изобилии, имеет всего 3 контакта, а несколько у меня было в ящике для мусора, поэтому я действительно протестировал эту схему. Поскольку у него всего 3 контакта, для его внутренней работы требуется минимальный ток нагрузки около 5-10 мА в резисторе RL.

Обратите внимание, что значения 4,00 В и -5,00 В указывают на то, что эти напряжения должны быть стабильными, так как любой дрейф и шум будут полностью проявляться в выходном напряжении.

Конечно, мы создаем такие схемы для развлечения, но если у вас есть реальная потребность в низком напряжении, любой настольный блок питания за 50–100 евро можно регулировать до нуля вольт, часто с шагом 10 мВ.Как это работает? Вероятно, блок управления типа Arduino с выходом цифро-аналогового преобразователя (DAC), подключенным к положительному входу на схемах выше, вместо фиксированного стабилитрона, и дополнительный источник отрицательного напряжения на входе. . .

---

Прямая ссылка на заметку по применению Maxim в виде файла PDF.

Пример схемы использования второго опорного напряжения для генерации низкого выходного напряжения стандартного регулятора (из примечания к приложению Maxim 🙂

Общие сведения о работе регулятора напряжения

Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений его входного напряжения или условий нагрузки.Существует два типа регуляторов напряжения: линейные и импульсные.

В линейном стабилизаторе используется активное (BJT или MOSFET) устройство прохода (последовательное или шунтирующее), управляемое дифференциальным усилителем с высоким коэффициентом усиления. Он сравнивает выходное напряжение с точным опорным напряжением и регулирует проходное устройство для поддержания постоянного выходного напряжения.

Импульсный стабилизатор преобразует входное постоянное напряжение в коммутируемое напряжение, подаваемое на силовой MOSFET или BJT-переключатель. Отфильтрованное выходное напряжение переключателя мощности подается обратно в схему, которая управляет временем включения и выключения переключателя питания, так что выходное напряжение остается постоянным независимо от изменений входного напряжения или тока нагрузки.

Каковы некоторые топологии импульсных регуляторов?

Существует три распространенных топологии: понижающая (понижающая), повышающая (повышающая) и понижающая-повышающая (повышающая / понижающая). Другие топологии включают обратноходовые, SEPIC, Cuk, двухтактные, прямые, полномостовые и полумостовые топологии.

Как влияет частота коммутации на конструкцию регулятора?

Более высокие частоты переключения означают, что в регуляторе напряжения можно использовать катушки индуктивности и конденсаторы меньшего размера. Это также означает более высокие коммутационные потери и больший шум в цепи.

Какие потери происходят с импульсным регулятором?

Потери возникают из-за мощности, необходимой для включения и выключения полевого МОП-транзистора, которые связаны с драйвером затвора полевого МОП-транзистора. Кроме того, потери мощности полевого МОП-транзистора возникают из-за того, что переключение из состояния проводимости в состояние непроводимости занимает конечное время. Потери также связаны с энергией, необходимой для заряда и разряда емкости затвора MOSFET между пороговым напряжением и напряжением затвора.

Каковы обычные области применения линейных и импульсных регуляторов?

Рассеиваемая мощность линейного регулятора прямо пропорциональна его выходному току для данного входного и выходного напряжения, поэтому типичный КПД может быть 50% или даже ниже.Используя оптимальные компоненты, импульсный регулятор может достичь КПД в диапазоне 90%. Однако выходной шум линейного регулятора намного ниже, чем импульсный стабилизатор с такими же требованиями к выходному напряжению и току. Обычно импульсный регулятор может управлять более высокими токовыми нагрузками, чем линейный регулятор.

Как импульсный регулятор управляет своим выходом?

Для импульсных регуляторов

требуются средства для изменения выходного напряжения в ответ на изменения входного и выходного напряжения.Один из подходов — использовать ШИМ, который управляет входом в соответствующий выключатель питания, который контролирует его время включения и выключения (рабочий цикл). Во время работы отфильтрованное выходное напряжение регулятора возвращается на ШИМ-контроллер для управления рабочим циклом. Если отфильтрованный выходной сигнал имеет тенденцию к изменению, обратная связь, подаваемая на ШИМ-контроллер, изменяет рабочий цикл для поддержания постоянного выходного напряжения.

Какие проектные характеристики важны для ИС регулятора напряжения?

Среди основных параметров — входное напряжение, выходное напряжение и выходной ток.В зависимости от приложения могут быть важны другие параметры, такие как пульсирующее напряжение на выходе, переходная характеристика нагрузки, выходной шум и КПД. Важными параметрами для линейного регулятора являются падение напряжения, PSRR (коэффициент отклонения источника питания) и выходной шум.

Рекомендации

Загрузить средства проектирования управления питанием

Инструмент для проектирования регуляторов напряжения ADIsimPower ™

Как правильно выбрать ИС линейного стабилизатора напряжения для современных схем

Регуляторы напряжения

являются неотъемлемой частью любой электронной конструкции, вы можете не заметить, но более 90% проектов / продуктов в области электроники требуют наличия какого-либо регулятора напряжения для функциональной работы.Что делает их одними из наиболее часто используемых и легкодоступных электронных компонентов для различных приложений.

Но часто возникает ситуация, когда ваш лучший в своем классе регулятор напряжения не соответствует конкретным требованиям для конкретного приложения, и после небольшого поиска регулятора напряжения в mouser, element14 или Digikey вы попали в ситуацию, когда вы не можете решить. как выбрать стабилизатор напряжения IC для вашей электронной конструкции.

Итак, в этой статье мы узнаем о некоторых из самых дешевых и часто используемых стабилизаторов напряжения , доступных на рынке.Кроме того, я подробно покажу вам, какие параметры необходимо учитывать перед выбором регулятора напряжения для конкретного приложения. Наконец, я вручную выберу несколько крутых Top 10 Modern Linear Regulator IC , которые можно использовать как современную замену старым LM7805, LM317, AMS1117 и т. Д., А также будет краткое описание для каждого из них.

Выбор правильного типа регулятора для вашей схемотехники

Перед тем, как выбрать микросхему регулятора напряжения, вам необходимо сначала установить самые основные параметры, хотя существуют и другие критические параметры, на данный момент мы сосредоточимся на трех основных: входное напряжение , выходное напряжение и ток нагрузки .

Зная входное и выходное напряжение, вы можете определить входной и выходной ток. Зная все эти параметры, вы можете легко рассчитать входную и выходную рассеиваемую мощность и определить, какой тип регулятора напряжения вам нужен для вашего конкретного применения.

Говоря о типах регуляторов напряжения , как вы все знаете, существует только два основных типа регуляторов напряжения: это импульсные регуляторы и линейные регуляторы , и они также подразделяются на повышающего и понижающего Регуляторы .Для лучшего понимания ниже представлена ​​подробная блок-схема.

Если вы ищете выходное напряжение ниже входного, просто выберите линейный стабилизатор напряжения, потому что линейный стабилизатор напряжения дешевый и его легко найти на рынке, поскольку он часто используется во многих приложениях

Если вы смотрите на выходное напряжение, большее, чем входное, тогда просто используйте импульсный стабилизатор, по-видимому, если ваша рассеиваемая мощность очень высока, что означает, что ваш выходной ток находится в нескольких элементах, в этой ситуации вы можете выбрать импульсный стабилизатор. вместо. Импульсные регуляторы напряжения более эффективны, чем линейные регуляторы.

Расчет мощности и тепловыделения для повышения эффективности

Линейное напряжение дешевое, простое в использовании и легко доступное, но основным недостатком линейного регулятора является рассеиваемая мощность, если ее не учитывать внимательно, это может привести к быстрому расходу заряда батареи (для приложений с питанием от батареи) или к перегреву, что может привести к необратимому повреждению устройства.Чтобы лучше понять эту концепцию, давайте проясним ситуацию на нескольких примерах,

Предположим, у нас есть входное напряжение 12 В и выходное напряжение 3,3 В, разница напряжений составляет 12 В — 3,3 В = 8,7 В. Теперь предположим, что ток нагрузки составляет 500 мА, а в другом сценарии ток нагрузки составляет 100 мА.

В первом сценарии регулятор должен рассеивать 8,7 В * 0,5 А = 4,35 Вт мощности в виде тепла, а это очень много для любого регулятора на 3,3 В.

Во втором сценарии регулятор должен рассеивать 8.7 В * 0,05 А = 0,43 Вт, с чем легко справится любой хороший стабилизатор на 3,3 В.

Другой ключевой аспект, на который необходимо обратить внимание, известен как термическое сопротивление , он определяется как «-JA», а его единица измерения записывается как ° C / Вт. А теперь вы спрашиваете, что вообще это за параметр «Θ-JA»?

Определяет, насколько будет нагреваться ИС (выше температуры окружающей среды), чтобы рассеять один ватт мощности. Умножение мощности на «Θ-JA» даст вам повышение температуры выше температуры окружающей среды.

Низкое падение напряжения (LDO) для низковольтных батарей

Чтобы преодолеть некоторые из основных проблем в линейном регуляторе, были введены LDO и импульсные регуляторы. Как следует из названия, LDO — это тип регулятора с очень низким падением напряжения. Вы можете узнать больше о стабилизаторах напряжения с низким падением напряжения, перейдя по ссылке на статью.

Но теперь остается вопрос: что вообще означает с низким падением напряжения ?

Чтобы понять концепцию падения напряжения, давайте возьмем на примере наиболее популярные регуляторы серии 78XX, такие как микросхемы регуляторов напряжения LM7805 или LM7809.Просто взглянув на таблицу 78-й серии, вы увидите, что у этой серии регуляторов есть падение напряжения 2 В. Это означает, что регулятор будет работать правильно только тогда, когда входное напряжение на 2 В выше выходного напряжения.

Если вы думаете, что 2 В — это не так много, вы снова ошибаетесь, если вы потребляете значительный ток с падением напряжения на 2 В. Допустим, вы потребляете ток 500 мА, затем вы тратите 1 Вт мощности на регулятор, а это большая потеря мощности для регулятора 7805.

Более новые наиболее эффективные LDO имеют очень низкое падение напряжения, которое может быть менее 200 мВ при полной нагрузке. Вот почему такие LDO могут обеспечивать в 10 раз больший выходной ток при 10 раз меньшей рассеиваемой мощности. Список таких LDO будет рассмотрен далее в статье.

Лучшие 10 современных ИС линейных стабилизаторов напряжения

HT7333-A от Holtek Semiconductor

HT7333-A — это промышленный классический, очень дешевый однокристальный стабилизатор с малым падением напряжения с максимальным входным напряжением 12 В, и выходным напряжением , равным 3.3В . С допуском на выходное напряжение 3%, этот чип может выдерживать максимальный выходной ток 250 мА .

Это очень часто используемый чип, который используется в различных продуктах и ​​поставляется в корпусе TO-92, который представляет собой сквозную версию. Версия для поверхностного монтажа также доступна в пакете SOT-89. Последние две цифры номера детали представляют собой выходное напряжение. Итак, HT73 33 означает 3,3 В, также есть другие версии с фиксированным выходом, доступные для этого чипа, которые варьируются от 1.8В — 5В. Пожалуйста, обратитесь к таблице данных для получения дополнительной информации.

Приложения включают оборудование с батарейным питанием, регулятор напряжения для микроконтроллера и микропроцессора, оборудование для беспроводной связи и многое другое. Этот чип стоит 0,49 доллара за одну штуку, а выпадает всего за 0,016 доллара за за всю катушку из 3000.

Название детали: HT7333

Лист данных: HT7333 Лист данных

AP2112K, компания Diodes Incorporated

AP2112K — это немного современный, однокристальный, очень дешевый стабилизатор со сверхнизким падением напряжения, который имеет входное напряжение , равное 6.5 В и выходное напряжение 3,3 В и имеет точность выходного напряжения ± 1,5%. Этот чип может выдерживать максимальный выходной ток 600 мА при типичном падении напряжения 250 мВ. Он имеет встроенную защиту от короткого замыкания и специальный вывод для включения или отключения микросхемы извне.

Он имеет ток покоя 55 мкА и ток в режиме ожидания 0,01 мкА с диапазоном рабочих температур от -40 ° C до + 85 ° C. Его можно сконфигурировать как вторичный регулятор в системе регулирования, состоящей из двух частей.Эта ИС также имеет большой диапазон фиксированных выходных напряжений и поставляется в крошечном корпусе SOT23-5. Вы можете обратиться к техническому описанию этого чипа для ваших конкретных потребностей.

Приложения

включают в себя эффективные регуляторы напряжения, блоки питания для микроконтроллеров, блоки питания для ЖК-дисплеев и ноутбуков. Этот чип стоит 0,47 доллара за единицу и падает до 0,098 доллара за всю катушку из 3000.

Название детали: AP2112K

Лист данных: AP2112K Лист данных

NX1117CE от NXP Semiconductors

NX1117CE также является отраслевым стандартом, очень дешевая, легко доступная однокристальная и, безусловно, наиболее часто используемый LDO (стабилизатор с малым падением напряжения), который имеет входное напряжение 20 В, макс @ 6 мА и выходное напряжение из 3.3 В (для версии 3,3 В) и с точностью выходного напряжения ± 1,5%. Этот чип может выдерживать максимальный выходной ток , равный 1 А, при типичном падении напряжения 500 мВ.

Имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания. Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого чипа.

Применения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, высокоэффективные линейные регуляторы, зарядное устройство и многое другое. Этот чип стоит 0,37 доллара за единицу, а упадет с 0,067 доллара за за всю катушку из 3000.

Название детали: NX1117CE

Лист данных: NX1117CE Лист данных

LP2985 от Texas Instruments

LP2985 — это новый, очень недорогой, однокристальный стабилизатор со сверхнизким падением напряжения, который имеет входное напряжение не более 16 В, и выходное напряжение , равное 3.3 В (для версии 3,3 В) и с точностью выходного напряжения ± 1,5%. Этот чип может выдерживать максимальный выходной ток 150 мА при типичном падении напряжения 280 мВ.

Он имеет встроенную защиту от короткого замыкания и специальный вывод байпаса, в который можно добавить конденсатор емкостью 10 нФ для сверхмалошумной работы. Он имеет ток покоя 850 мкА и ток в режиме ожидания 0,01 мкА с диапазоном рабочих температур от -40 ° C до + 85 ° C. Он поставляется в крошечном корпусе SOT23-5, поэтому его можно использовать в некоторых из самых густонаселенных сверхмалых приложений, все эти функции делают его идеальным кандидатом в качестве вторичного регулятора после первичного импульсного регулятора.

Он также имеет большой диапазон постоянных выходных напряжений. Вы можете обратиться к техническому описанию этого чипа для ваших конкретных потребностей. Приложения включают портативные устройства, цифровые камеры и видеокамеры, проигрыватели компакт-дисков и многое другое. Этот чип стоит 0,51 доллара за единицу и упадет до 0,298 доллара за всю катушку из 3000.

Наименование детали: LP2985

Лист данных: LP2985 Лист данных

MIC29302WU от Microchip

MIC29302WU также является отраслевым стандартом, очень дешевым, сильноточным LDO (Low Dropout Regulator) (Low Dropout Regulator), который имеет входное напряжение макс. 26 В и выходное напряжение 3.3 В (для версии 3,3 В) и с гарантированной точностью выходного напряжения 1%, этот чип может выдерживать максимальный выходной ток , равный 3 А, при типичном падении напряжения 500 мВ. В качестве дополнительной функции эта ИС предоставляет дополнительный логический уровень для включения и вывод состояния. Вывод EN предназначен для управления выходом регулятора, а вывод состояния — для состояния ИС.

Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. Функции защиты включают перегрузку по току, обратную полярность, перегрев, а также защиту от положительных и отрицательных скачков переходного напряжения.С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого регулятора.

Приложения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, микропроцессорное питание, зарядное устройство, автомобильную электронику и многое другое. Этот чип стоит $ 2,14 за одну штуку и падает до $ 1,61 за всю катушку из 3000.

Название детали: MIC29302WU

Лист данных: MIC29302WU Лист данных

LM1084 от Texas Instruments

LM1084 также является отраслевым стандартом, очень дешевым, однокристальным, сильноточным LDO (стабилизатор с малым падением напряжения), который имеет переменное входное напряжение макс. 25-29 В, в зависимости от выходного напряжения он имеет три варианта один рассчитан на 3,3 В, второй — на 5 В, а также есть регулируемый вариант, в котором выходное напряжение может быть установлено с помощью комбинации резисторов обратной связи.Это чудовищный LDO с выходным током мощностью 5А .

Имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания. Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. С различными вариантами корпусов эту ИС можно использовать в качестве первичного стабилизатора напряжения для множества приложений. Для получения информации о различных вариантах выходного напряжения и комплектации см. Техническое описание этого чипа.Этот LDO также производится китайской компанией под названием HGSEMI , но таблица данных на мандарине; Если вы зритель из Китая или умеете читать на мандарине, вы также можете проверить эту альтернативную часть. Цена этого регулятора значительно снижается с китайской версией.

Применения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, высокоэффективные линейные регуляторы, зарядное устройство и многое другое. Эта микросхема стоит 2,65 доллара за за единицу, а ее стоимость составляет всего 1 доллар.13 для всего барабана 3000.

Название детали: LM1084

Лист данных: LM1084 Лист данных

AZ1084C, компания Diodes Incorporated

AZ1084C также является отраслевым стандартом, очень дешевый, сильноточный LDO (стабилизатор с малым падением напряжения), который имеет входное напряжение не более 13,2 В и выходное напряжение 3,3 В (для версии 3,3 В) , и с точностью выходного напряжения ±.015%, этот чип может выдерживать максимальный выходной ток 5 А при типичном падении напряжения 1,35 В.

Имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания. Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого регулятора.

Приложения

включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, источник питания микропроцессора, зарядное устройство, настольные ПК, блоки питания RISC и встроенных процессоров и многое другое. Этот чип стоит 0,50 доллара за за единицу и падает до 0,167 доллара за всю катушку из 3000 штук.

Я упомянул эту деталь, потому что она не производится ни компанией Biggy, как Texas Instruments, ни китайской компанией, которая предоставляет свои технические данные только на мандарине.Diodes Incorporated — известная компания, продукту которой мы можем доверять с закрытыми глазами, и в качестве бонуса он действительно дешев.

Название детали: AZ1084C

Лист данных: AZ1084C Лист данных

LT1085 от Linear Technologies

LT1085 также является отраслевым стандартом, очень недорогой, сильноточный LDO (Low Dropout Regulator), который имеет входное напряжение не более 30 В и доступен в версиях с регулируемым и фиксированным выходным напряжением с точностью выходного напряжения. из ±.015% этот чип может выдерживать максимальный выходной ток 7,5 А при типичном падении напряжения 1 В.

Он имеет ток покоя 10 мкА с диапазоном рабочих температур от -40 ° C до + 150 ° C в зависимости от размера корпуса. Функции защиты включают перегрузку по току, обратную полярность, перегрев, а также защиту от положительных и отрицательных скачков переходного напряжения. С различными вариантами корпуса он может использоваться в качестве первичного стабилизатора напряжения для различных приложений.Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого регулятора.

Применения включают пост-регулятор для переключения преобразователя постоянного тока в постоянный, высокоэффективные линейные регуляторы, зарядное устройство, регуляторы постоянного тока и многое другое. Этот чип стоит 0,50 доллара за за единицу и падает до 0,167 доллара за всю катушку из 3000 штук.

Название детали: LT1085

Лист данных: LT1085 Лист данных

BA3258HFP от Rohom Semiconductors

BA3258HFP также является промышленным стандартом, недорогим, однокристальным, двойным выходом, сильноточным LDO (Low Dropout Regulator), который имеет входное напряжение макс. 14 В, эта ИС имеет двойной выходной каскад в показанной версии.Он может производить две шины питания с регулируемым выходом: одну 3,3 В и одну шину питания 1,5 В от одного входа. Это очень компактный LDO, который поставляется в корпусе HRP5.

Он имеет ток покоя 10 мА с диапазоном рабочих температур от -40 ° C до + 125 ° C. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого чипа. Приложения включают FPD, телевизоры, DSP и многое другое. Этот чип стоит 0,57 доллара за единицу и упадет до 0 долларов.38 для всего барабана 3000.

Название детали: BA3258HFP

Лист данных: BA3258HFP Лист данных

HMC1060LP3E от Analog Devices

HMC1060LP3E также является отраслевым стандартом, однокристальным, многовыводным, сильноточным LDO (стабилизатором с низким падением напряжения), который имеет входное напряжение 5,6 В и предлагает четыре выходных канала. Четыре канала выходного напряжения являются программируемыми и называются VR1 — VR4.VR1 можно запрограммировать на 1,8 В — 5,2 В при 100 мА, VR2 и VR3 можно запрограммировать на 1,8 В — 5,2 В при 50 мА, а VR4 можно запрограммировать на 1,8 В — 5,2 В при 300 мА

Это, безусловно, самый дорогой чип во всем этом списке, он обладает удивительными функциями , такими как выходное напряжение, пропорциональное температуре (PTAT), и сверхнизкими шумовыми характеристиками. В таблице данных указано, что масштабирует напряжение питания в зависимости от температуры, чтобы максимизировать фазовый шум и характеристики выходной мощности .

Он имеет встроенную функцию ограничения выходного тока с тепловым отключением в случае перегрузки или короткого замыкания и работает при температуре от -40 ° C до + 125 ° C. Для получения информации о различных вариантах выходного напряжения и упаковке см. Техническое описание этого чипа. Приложения включают подачу ВЧ и смешанных сигналов, генерацию сверхмалых шумов (ФАПЧ, ГУН, ФАПЧ со встроенными ГУН) и многое другое. Этот чип стоит 9,435682 долларов за единицу и падает до 7 долларов.388182 на всю катушку из 3000 штук.

Название детали: HMC1060LP3E

Лист данных: HMC1060LP3E Лист данных

Примечание: Обратите внимание на производителя, некоторые параметры устройства могут сильно отличаться в зависимости от производителя.

Надеюсь, вам понравилась эта статья и вы узнали из нее что-то новое. Если у вас есть сомнения, вы можете задать вопрос в комментариях ниже.

Что такое регулятор напряжения и как он работает?

Большинству интегрированных ИС требуется постоянное напряжение, с которым они могут работать. Будь то простой логический вентиль или сложный микропроцессор, у них есть собственное рабочее напряжение. Наиболее распространенные рабочие напряжения — 3,3 В, 5 В и 12 В. Хотя у нас есть батареи и адаптеры постоянного тока, которые могут действовать как источник напряжения, в большинстве случаев они не могут быть напрямую подключены к нашей схеме, поскольку напряжение от них не регулируется.

Скажем, например, у нас есть батарея на 9 В, но нам нужно активировать реле 5 В, которое, очевидно, работает на 5 В. Что мы здесь делаем?

Что такое регулятор напряжения и почему мы его используем?

Вспомните школьные годы, когда нас учили, что на резисторах падает напряжение. Разве не было бы простым решением просто использовать резисторы для падения напряжения в соответствии с законом Ома? Но затем на резисторах падает напряжение в зависимости от протекающего через них тока.В тот момент, когда ваш компонент начинает потреблять меньше тока, напряжение резко возрастает и убивает его.

Вам нужно что-то получше — напряжение не должно зависеть от тока нагрузки, по крайней мере, не сильно. Следующее простейшее решение, которое приходит вам в голову, — это делитель напряжения. Для этого нужны два резистора, но, эй, если их можно втиснуть, они также могут работать. Еще одна неприятная проблема — в тот момент, когда ваш компонент начинает потреблять слишком большой ток, выход делителя проседает — верхний резистор не может удовлетворить текущую потребность.Теперь вы действительно начинаете желать, чтобы вы узнали об этом в школе. Вы можете исправить это, уменьшив номиналы резисторов, но это приведет к тому, что два резистора будут потреблять слишком большой ток, что, вероятно, разрушит ваш текущий бюджет и станет слишком горячим с непосредственным риском отказа.

Что еще можно было сделать? Усиление! Конечно, вам пришлось потратить на это много часов лекций! Почему бы не добавить транзистор NPN в качестве повторителя напряжения? Делитель напряжения смещения можно подключить к базе, вход шины 12 В к коллектору, а выход к компоненту к эмиттеру, и бинго, вы решили проблему!

Конечно, исправление работает, но оставляет у вас неприятное ощущение — вы использовали три части, и при тестировании обнаруживаете, что сбои в шине питания 12 В идеально воспроизводятся на выходе.Конечно, это усилитель, у него нет интеллекта для автокомпенсации. Вы можете заменить нижний резистор делителя напряжения на стабилитрон, но ток, необходимый для правильного смещения стабилитрона (против таких вещей, как температурные коэффициенты и дрейф), почти равен потреблению вашего компонента, что совершенно бессмысленно.

Нет лучшего способа сделать это? Разве нет волшебного черного ящика, в котором было бы все необходимое для эффективного сброса напряжения? Миллионы EEE по всему миру пережили подобные периоды стресса (включая меня!).Конечно, не все проблемы связаны с падением напряжения, но подобные ситуации обычны в лабораториях EEE повсюду!

Но вам повезло — нужный вам компонент существует. Фактически, это одна из первых коммерческих реализаций технологии IC (не считая операционных усилителей) — скромный стабилизатор напряжения .

Если вы когда-нибудь посмотрите техническое описание регулятора напряжения, вы будете поражены схемой, в которой они были упакованы, чтобы понижать напряжение и поддерживать его в чистоте — хороший стабильный регулятор напряжения, усилители с обратной связью и компенсацией. — приличный силовой каскад.Конечно, если мы смогли вместить столько технологий в эти наши телефоны, почему бы не сделать регулировку напряжения в красивом корпусе TO-92?

Они становятся лучше с каждым днем ​​- некоторые из них потребляют не более нескольких наноампер, то есть тысячных миллионных ампер! Более того, другие поставляются с защитой от короткого замыкания и перегрева, что делает их надежными.

Регуляторы напряжения — подробный обзор

Как мы видели в разделе выше, основная задача регулятора напряжения — понижать большее напряжение до меньшего и поддерживать его стабильность, поскольку это регулируемое напряжение используется для питания (чувствительной) электроники.

Регулятор напряжения в основном представляет собой усиленный эмиттерный повторитель, как описано выше — транзистор, подключенный к стабильному опорному источнику, который выдает постоянное напряжение, понижая остальное.

Они также имеют встроенный усилитель ошибки, который измеряет выходное напряжение (снова через делитель), сравнивает его с опорным напряжением, вычисляет разность и соответствующим образом управляет выходным транзистором. Это далеко от делителя напряжения, который точно воспроизводит входной сигнал, хотя и немного меньше.Вы не хотите, чтобы пульсации переменного тока накладывались на вашу шину постоянного напряжения.

Желательно иметь транзистор с высоким коэффициентом усиления, так как управлять силовыми транзисторами очень сложно, с жалким коэффициентом усиления в диапазоне двух цифр. Это было преодолено с помощью транзисторов Дарлингтона, а в последнее время — полевых МОП-транзисторов. Поскольку для управления этими типами требуется меньший ток, общее потребление тока снижается. Это дополняется тем фактом, что внутренний источник опорного напряжения также потребляет очень небольшой ток.

Ток, который регулятор потребляет для управления всей этой внутренней схемой, когда выход не нагружен, называется током покоя. Чем ниже ток покоя, тем лучше.

Эти регуляторы построены с использованием трех транзисторов на силовом выходном каскаде — два из них в конфигурации Дарлингтона, а другой — в качестве устройства ограничения тока. Последовательные переходы CE в сумме дают падение напряжения на регуляторе около 2 В.

Это напряжение известно как напряжение падения, напряжение, ниже которого регулятор перестает регулировать.

Вы можете найти устройства, называемые LDO-стабилизаторами или стабилизаторами с малым падением напряжения, с падением напряжения около 0,4 В, поскольку они используют переключатель MOSFET.

Три клеммных регулятора

Хватит разговоров, теперь перейдем к номерам деталей.

Наиболее распространенной серией регуляторов напряжения является серия 78XX .Две цифры после 78 представляют собой выходное напряжение регулятора, например, 7805 — это регулятор 5 В, а 7812 — регулятор 12 В. Выходные напряжения, доступные с фиксированными регуляторами, охватывают широкий диапазон от 3,3 В до 24 В с хорошими значениями, такими как 5 В, 6 В, 9 В, 15 В и 18 В.

Стабилизаторы этой серии отлично подходят для большинства целей, они могут выдерживать почти 30 В на входе и, в зависимости от корпуса, выходной ток до 1 А. Они исключительно просты в использовании — подключите входной контакт к входному напряжению, а выходной контакт — к устройству, которому требуется более низкое напряжение, и, конечно же, контакт заземления к земле.

Здесь развязывающие конденсаторы необязательны, поскольку усилители обратной связи «отклоняют» входные пульсации и шум, следя за тем, чтобы они не передавались на выход. Однако, если ваше устройство потребляет более нескольких десятков миллиампер, рекомендуется не менее 4,7 мкФ на входе и выходе, предпочтительно из керамики.

Интересная вещь, которую делают люди, — на этих регуляторах делают примитивные зарядные устройства для телефонов. Просто подключите батарею 9 В ко входу и соответствующий USB-разъем к выходу, и вуаля, у вас есть аварийное зарядное устройство для телефона.Эта конструкция достаточно прочная, поскольку на микросхеме встроена термозащита.

Хорошая особенность таких регуляторов напряжения заключается в том, что их распиновка практически универсальна, поэтому возможна их замена. В настоящее время большинство «транзисторных» корпусов на печатных платах представляют собой регуляторы напряжения, которые можно использовать для других проектов, поскольку они очень просты в использовании.

Увеличение выходного тока регуляторов напряжения

Одним из ограничений, которое быстро преодолевает полезность, является выходной ток, который сильно ограничен корпусом и способом его установки.

Существуют сильноточные варианты этих регуляторов, но их сложно найти.

Единственные устройства, способные выдавать большие токи, — это импульсные преобразователи постоянного тока в постоянный, но показатели выходного шума ужасны.

Возможно создание собственного сильноточного линейного стабилизатора, но в конечном итоге вы столкнетесь со всеми проблемами, упомянутыми выше.

К счастью, есть способ «захватить» стандартный регулятор с помощью нескольких дополнительных деталей и увеличить выходной ток.

Большинство этих модификаций включают добавление обходного транзистора через стабилизатор и управление базой с входом, как показано на рисунке ниже.

Регулируемые регуляторы

Три концевых стабилизатора довольно хороши и просты в использовании, но что, если вам нужно нестандартное выходное напряжение, такое как 10,5 В или 13 В?

Конечно, более или менее возможно взломать фиксированные регуляторы, но требуемая схема довольно сложна и превосходит основную цель простоты.

Существует

устройств, которые могут выполнять эту работу за нас, самым популярным из которых является LM317.

LM317 похож на любой другой линейный регулятор с входным и выходным контактами, но вместо контакта заземления есть контакт, называемый «Adjust». Этот вывод предназначен для получения обратной связи от делителя напряжения на выходе, чтобы на выводе всегда было 1,25 В, изменяя значения сопротивления, мы можем получить разные напряжения. В техническом описании даже сказано: «устраняет запасы множества фиксированных напряжений», но, конечно, это применимо только в том случае, если вы можете позволить себе иметь эти два резистора на борту.

В таких регулируемых регуляторах хорошо то, что при небольшом изменении конфигурации они также могут служить в качестве источников постоянного тока.

Подключив резистор к выходному контакту, а регулировочный штифт к другому концу резистора, как показано на рисунке, регулятор пытается поддерживать постоянное напряжение 1,25 В на выходном резисторе и, следовательно, постоянный ток на выходе. Эта простая схема довольно популярна среди диодных лазеров.

Фиксированные регуляторы тоже могут это делать, но напряжения падения неоправданно высоки (фактически, номинальное выходное напряжение). Однако они сработают в крайнем случае, если вы в отчаянии.

Ограничения регулятора напряжения

Самым большим преимуществом линейных регуляторов является их простота; больше нечего сказать.

Однако, как и все хорошие чипы, у них есть свои ограничения.

Линейные регуляторы работают как переменный резистор с обратной связью, сбрасывая ненужное напряжение.При рисовании такой же ток, как и в нагрузке. Эта потраченная впустую энергия преобразуется в тепло, что делает эти регуляторы горячими и неэффективными при высоких токах.

Например, регулятор 5 В с входом 12 В, работающий на токе 1 А, имеет потерю мощности (12 В — 5 В) * 1 А, что составляет 7 Вт! Это много потраченной впустую энергии, а КПД всего 58%!

Значит, при больших перепадах входного-выходного напряжения или при больших токах регуляторы имеют жалкую энергоэффективность.

Проблема дифференциального напряжения на входе-выходе может быть решена с помощью более чем одного регулятора, подключенного последовательно с уменьшением выходного напряжения (до желаемого значения напряжения), так что напряжение падает ступенчато.Хотя общая рассеиваемая мощность такая же, как при использовании одного регулятора, тепловая нагрузка распределяется по всем устройствам, снижая общую рабочую температуру.

Ограничения по мощности и эффективности можно преодолеть с помощью импульсного источника питания, но выбор зависит от приложения, нет четких правил относительно того, где и какой тип источника питания использовать.

Введение — Что такое LDO? Что такое линейный регулятор?

・ Что такое стабилизатор напряжения с малым падением напряжения?

Регулятор LDO — это линейный регулятор, который может работать при очень низкой разности потенциалов между входным и выходным напряжением.

Линейный стабилизатор — это тип ИС источника питания, который может выдавать постоянное напряжение из входного напряжения и используется в различных электронных устройствах. Поскольку стабилизатор LDO может работать при низкой разности потенциалов между входным и выходным напряжением, использование регулятора LDO поможет контролировать накопление тепла и обеспечит эффективное использование энергии.

Ниже приводится простое описание основной роли и характеристик линейного регулятора, а также того, как он используется.

Линейный регулятор Таблица выбора

1.Основная роль линейного регулятора

В электронных устройствах линейный регулятор создает необходимое напряжение для последующих систем в основном за счет энергии, поступающей от батареи. Линейный регулятор может выдавать более низкое постоянное напряжение из входного напряжения.

* Микроконтроллер (MCU)… Процессор для управления электронными устройствами. Микроконтроллер работает в соответствии с входными сигналами как мозг электронных устройств.

Линейный регулятор длинных продавцов

2.Характеристики линейного регулятора

Понимание особенностей линейного регулятора необходимо для его правильного использования. Его характерные особенности описаны ниже.

Способен выдавать стабильное напряжение (= напряжение с низким уровнем шума)

Линейный регулятор может выдавать необходимое постоянное напряжение без влияния изменений ^* входного напряжения. Малошумное выходное напряжение линейного регулятора делает его идеально подходящим для подачи напряжения на модули датчиков или другие устройства, чувствительные к шуму.(* Изменения, которые находятся в пределах рабочего диапазона напряжения линейного регулятора)

Требуется несколько внешних компонентов

Для микросхем

обычно требуются внешние компоненты (например, резисторы или конденсаторы).
Для линейного регулятора требуется не более двух внешних компонентов: входной конденсатор и выходной конденсатор. Небольшое количество требуемых внешних компонентов упрощает конструкцию внешних компонентов и схемы источника питания, что позволяет упростить конфигурацию схемы источника питания.

Когда разность потенциалов между входным и выходным напряжением велика, тепловыделение также увеличивается

Когда разница между входным и выходным напряжением (разность потенциалов между входным и выходным напряжением) велика, накопление тепла становится проблемой.
→ Подробное описание см. В разделе «Что такое потери тепла?»
По этой причине линейный регулятор лучше всего подходит для приложений с низким энергопотреблением.

3. Случаи, требующие использования линейного регулятора

Итак, когда следует использовать линейный регулятор? Ниже приведены типичные случаи.

・ Когда рабочее напряжение последующих систем низкое

Линейный регулятор может обеспечить последующие системы идеальным напряжением, когда напряжение его источника питания выше, чем рабочее напряжение последующих систем.

・ Когда требуется стабильное электропитание

Для микроконтроллеров, датчиков и других компонентов

обычно требуется стабильное напряжение для нормальной работы, и именно здесь на помощь приходит линейный регулятор.

Нет ничего необычного в том, что внешние факторы или отдельный компонент электронного устройства вызывают колебания напряжения или создают шум. Это факторы, которые препятствуют нормальной работе микроконтроллеров, датчиков или других компонентов и могут привести к их отказу в худшем случае.
