И́мпульсный стабилиза́тор напряже́ния (ключево́й стабилизатор напряжения, используются также названия импульсный преобразователь, импульсный источник питания) — стабилизатор напряжения, в котором регулирующий элемент (ключ) работает в импульсном режиме[1], то есть регулирующий элемент периодически открывается и закрывается.

Энергия первичного источника питания передаётся через регулирующий элемент определёнными порциями, заданными контуром регулирования так, чтобы стабильным было среднее значение выходного напряжения. Сглаживание пульсаций выходного напряжения происходит благодаря наличию элемента (или сочетания элементов), способного накапливать электрическую энергию и отдавать её в нагрузку.

Импульсный стабилизатор напряжения по сравнению с линейным стабилизатором имеет меньшие потери энергии на нагрев регулирующего элемента, что повышает КПД стабилизатора и позволяет применять регулирующий элемент меньшей мощности, а радиатор меньших размеров и веса.

Сравнение с линейным стабилизатором[править | править код]

Преимущества:

  • высокий КПД, особенно при работе в большом диапазоне входных напряжений[2];
  • малые габариты и масса (высокая удельная мощность)[2];
  • принципиальная возможность гальванической развязки входных и выходных цепей, при работе от промышленной сети переменного тока не требуется использование имеющего большие габариты и вес трансформатора, рассчитанного на частоту 50/60 Гц[2].

Недостатки:

  • импульсные помехи во входных и выходных цепях[2] — как дифференциальные (противофазные), так и помехи общего вида (синфазные помехи)[3][4];
  • более высокая нестабильность выходного напряжения при изменении входного напряжения или тока нагрузки[2];
  • более длительные переходные процессы (большее время восстановления выходного напряжения после скачкообразного изменения входного напряжения или тока нагрузки)
    [2]
    ;
  • входное отрицательное дифференциальное сопротивление — входной ток увеличивается при уменьшении входного напряжения; если импеданс первичного источника напряжения (включая входные вспомогательные цепи самого импульсного преобразователя) выше отрицательного импеданса импульсного преобразователя, то возникают автоколебания с нарушением работоспособности и возможным повреждением стабилизатора[4][5][6].

Функциональные схемы по типу цепи управления[править | править код]

Импульсный стабилизатор напряжения представляет собой систему автоматического регулирования. Задающим параметром для контура регулирования служит опорное напряжение, которое сравнивается с выходным напряжением стабилизатора. В зависимости от сигнала рассогласования устройство управления изменяет соотношение длительностей открытого и закрытого состояния ключа.

В представленных ниже структурных схемах можно выделить три функциональных узла: ключ (1), накопитель энергии (2) (который иногда называют фильтром

[7]) и цепь управления. При этом ключ (1) и накопитель энергии (2) вместе образуют силовую часть[8] стабилизатора напряжения[⇨], которая вместе с цепью управления образуют контур регулирования. По типу цепи управления различают три схемы.

С триггером Шмитта[править | править код]

Стабилизатор напряжения с триггером Шмитта называется также релейным или стабилизатором с двухпозиционным регулированием[9]. В нём выходное напряжение сравнивается с нижним и верхним порогами срабатывания триггера Шмитта (4 и 3) посредством компаратора (4), который обычно является входной частью триггера Шмитта. При замкнутом ключе (1) входное напряжение поступает на накопитель энергии (2), выходное напряжение нарастает, и после достижения верхнего порога срабатывания Umax триггер Шмитта переключается в состояние, размыкающее ключ (1). Накопленная энергия расходуется в нагрузке, при этом напряжение на выходе стабилизатора спадает, и после достижения нижнего порога срабатывания

Umin триггер Шмитта переключается в состояние, замыкающее ключ. Далее описанный процесс периодически повторяется. В результате на выходе образуется пульсирующее напряжение, размах пульсаций которого зависит от разности порогов срабатывания триггера Шмитта.

Такой стабилизатор характеризуются сравнительно большой, принципиально неустранимой пульсацией напряжения на нагрузке и переменной частотой преобразования, зависящей как от входного напряжения, так и от тока нагрузки[10].

С широтно-импульсной модуляцией[править | править код]

Структурная схема стабилизатора напряжения с ШИМ

Как и в предыдущей схеме, в процессе работы накопитель энергии (2) или подключён к входному напряжению, или передаёт накопленную энергию в нагрузку. В результате на выходе имеется некоторое среднее значение напряжения, которое зависит от входного напряжения и скважности

[11] импульсов управления ключом (1). Вычитатель-усилитель на операционном усилителе (4) сравнивает выходное напряжение с опорным напряжением (6) и усиливает разность, которая поступает на модулятор (3). Если выходное напряжение меньше опорного, то модулятор увеличивает отношение времени открытого состояния ключа к периоду тактового генератора (5). При изменении входного напряжения или тока нагрузки скважность импульсов управления ключом изменяется таким образом, чтобы обеспечить минимальную разность между выходным и опорным напряжением.

В таком стабилизаторе частота преобразования не зависит от входного напряжения и тока нагрузки и определяется частотой тактового генератора[10].

С частотно-импульсной модуляцией[править | править код]

При этом способе управления импульс, открывающий ключ, имеет постоянную длительность, а частота следования импульсов зависит от сигнала рассогласования между опорным и выходным напряжениями. При увеличении тока нагрузки или снижении входного напряжения частота увеличивается. Управление ключом может осуществляться, например, с помощью моностабильного мультивибратора (одновибратора) с управляемой частотой запуска.

Этот раздел имеет чрезмерный объём или содержит маловажные подробности.

Если вы не согласны с этим, пожалуйста, покажите в тексте существенность излагаемого материала. В противном случае раздел может быть удалён. Подробности могут быть на странице обсуждения.

По схеме силовой части импульсные стабилизаторы делят обычно на три основных типа: понижающие, повышающие и инвертирующие[8]. Такое разделение сложилось, в частности, в отечественной технической литературе[12].

Некоторые авторы, рассматривая схемы импульсных преобразователей постоянного напряжения во всём их многообразии, показывают, что число элементарных базовых схем преобразователя можно свести к двум

[13] — понижающего типа и повышающего типа. Также отмечается, что другие схемы импульсного преобразователя напряжения (в том числе инвертирующего преобразователя[14]) могут быть получены каскадным соединением этих двух базовых схем[15][неавторитетный источник?][16].

В нижеприведённых схемах в качестве ключа S могут использоваться полевой транзистор, биполярный транзистор или тиристор, цепь управления ключом для простоты не показана. Отношение времени замкнутого состояния ключа к сумме длительностей замкнутого и разомкнутого состояний называют коэффициентом заполнения (или рабочим циклом — англ. duty cycle)[2].

Преобразователь с понижением напряжения[править | править код]

Преобразователь с понижением напряжения

Названия в англоязычной литературе — buck converter (step-down converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D, при этом величина тока уменьшается. При достаточной индуктивности ток дросселя не успевает уменьшиться до нуля к началу следующего цикла (режим неразрывных токов) и имеет пульсирующий характер. Поэтому даже при отсутствии конденсатора C напряжение на нагрузке R будет иметь такой же характер с пульсациями, размах которых тем меньше, чем больше индуктивность дросселя. Однако, на практике увеличение индуктивности связано с увеличением габаритов, массы и стоимости дросселя и потерь мощности в нём, поэтому использование конденсатора для уменьшения пульсаций более эффективно. Сочетание элементов

L и C в этой схеме часто называют фильтром[10][17].

Преобразователь с повышением напряжения[править | править код]

Преобразователь с повышением напряжения

Названия в англоязычной литературе — boost converter (step-up converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D и конденсатор C (заряжая его). К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора. В отличие от предыдущей схемы, здесь дроссель не является элементом фильтра. Напряжение на нагрузке всегда больше напряжения источника

[10][18].

Инвертирующий преобразователь[править | править код]

Инвертирующий преобразователь

Название в англоязычной литературе — buck-boost converter (то есть «понижающе-повышающий преобразователь»). Основное отличие от предыдущей схемы состоит в том, что цепь D, R, C подключена параллельно дросселю, а не параллельно ключу. Принцип работы схемы похожий. Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через конденсатор C (заряжая его) и диод D. К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора (дроссель не является элементом фильтра). Напряжение на нагрузке может быть как больше, так и меньше напряжения источника

[10][19].

Влияние диода на КПД[править | править код]

Прямое падение напряжения для обычных кремниевых диодов составляет около 0,7 В, для диодов Шоттки — около 0,4 В. Мощность, рассеиваемая в диоде при больших токах, существенно снижает КПД, особенно в стабилизаторах с низким выходным напряжением. Поэтому в таких стабилизаторах диод часто заменяют дополнительным полупроводниковым ключом с низким падением напряжения в открытом состоянии, например, силовым полевым транзистором.

Во всех трёх описанных схемах диод D может быть заменён на дополнительный ключ[20], замыкаемый и размыкаемый в противофазе к основному ключу.

Если требуется гальваническая развязка входных и выходных цепей импульсного стабилизатора — например, по требованиям электробезопасности при использовании промышленной сети переменного тока в качестве первичного источника питания — можно применить разделительный трансформатор в рассмотренных выше основных схемах. Использование высокочастотного трансформатора в схеме преобразователя с понижением напряжения приводит к схеме однотактного или двухтактного прямоходового преобразователя (англ. forward converter). Замена дросселя в схеме инвертирующего преобразователя на дроссель с двумя или более обмотками приводит[21] к схеме обратноходового преобразователя (англ. flyback converter).

Некоторые особенности импульсных преобразователей с гальванической развязкой входа от выхода:

  • Благодаря высокой рабочей частоте преобразования (от 20 кГц до 1 МГц[2]) габаритные размеры развязывающего трансформатора или многообмоточного дросселя значительно меньше, чем трансформатора для частоты 50 Гц.
  • В цепи управления применяется либо оптрон, либо отдельная обмотка в трансформаторе (или дросселе), либо специальный трансформатор.
Импульсный блок питания компьютера (ATX) со снятой крышкой
A — входной выпрямительный мост и фильтр помех.
B — конденсаторы входного фильтра, правее — радиатор высоковольтных транзисторов.
C — трансформатор, правее — радиатор низковольтных диодов.
D — выходной дроссель.
E — конденсаторы выходного фильтра.
Ниже E — дроссель и конденсатор входного фильтра на сетевом разъёме.

Фильтрация импульсных помех[править | править код]

Импульсный стабилизатор напряжения является источником высокочастотных помех в связи с тем, что содержит ключи, коммутирующие ток[22]. Поэтому в моменты коммутации возникают довольно значительные броски напряжения и тока, порождающие помехи как на входе, так и на выходе стабилизатора, причём помехи и противофазные, и синфазные[3]. Фильтры для подавления помех устанавливаются как на входе, так и на выходе стабилизатора.

Для снижения помех можно производить коммутацию ключа в моменты, когда через ключ нет тока при размыкании, или на ключе нулевое напряжение при замыкании. Этот приём используют в так называемых резонансных преобразователях, которые также имеют свои недостатки[23][24].

Входное сопротивление[править | править код]

Импульсный стабилизатор напряжения под нагрузкой имеет входное отрицательное дифференциальное сопротивление — при повышении входного напряжения входной ток уменьшается, и наоборот. Это следует учитывать для сохранения устойчивости работы импульсного стабилизатора напряжения от источника с повышенным внутренним сопротивлением[4][6].

Использование в сетях переменного тока[править | править код]

Рассмотренные выше импульсные стабилизаторы (преобразователи) напряжения преобразуют постоянный ток на входе в постоянный ток на выходе. Для питания устройств от электрической сети переменного тока на входе устанавливается выпрямитель и сглаживающий фильтр.

Это предполагает наличие некоторого количества элементов, установленных до развязывающего трансформатора, а значит, гальванически связанных с входными цепями. Такие элементы обычно выделяются на платах либо штриховкой, либо чертой на слое сеткографической маркировки, или даже особой окраской, которая предупреждает человека о потенциальной опасности прикосновения к ним. Импульсные блоки питания в составе других приборов (телевизоров, компьютеров) закрываются защитными крышками, снабжёнными предупреждающими надписями. Если при ремонте импульсного блока питания необходимо включить его со снятой крышкой, рекомендуется включать его через развязывающий трансформатор или УЗО.

Часто помехоподавляющие фильтры на входе импульсных блоков питания соединяются с корпусом прибора. Это делается в том случае, если предполагается подключение защитного заземления корпуса. Если защитным заземлением пренебрегли, то на корпусе прибора образуется потенциал относительно земли, равный половине сетевого напряжения. Конденсаторы фильтров, как правило, имеют небольшую ёмкость, поэтому прикосновение к корпусу такого прибора неопасно для человека, но одновременное прикосновение чувствительными частями тела к заземленным приборам и к незаземленному корпусу ощутимо (говорят, что прибор «кусается»). Кроме того потенциал на корпусе может быть опасен для самого прибора.

  1. ↑ ГОСТ Р 52907-2008 (неопр.). docs.cntd.ru. Дата обращения 2 февраля 2018.
  2. 1 2 3 4 5 6 7 8 Интегральные микросхемы: Микросхемы для импульсных источников питания и их применение. — М. : Додэка, 1997. — С. 15—16. — 224 с. — ISBN 587835-0010-6
  3. 1 2 Электромагнитная совместимость в электроэнергетике (рус.) (недоступная ссылка). lib.rosenergoservis.ru. Дата обращения 19 августа 2017. Архивировано 19 августа 2017 года.
  4. 1 2 3 Жданкин В. Подавление электромагнитных помех во входных цепях преобразователей постоянного напряжения
  5. ↑ Севернс и Блум, 1988, с. 218.
  6. 1 2 Sokal, Nathan O. System oscillations from negative input resistance at power input port of switching-mode regulator, amplifier, DC/DC converter, or DC/DC inverter (англ.) : journal. — 1973. — P. 138—140. — DOI:10.1109/PESC.1973.7065180. (англ.)
  7. Титце У. Шенк К. Полупроводниковая схемотехника. Мир, 1982. — С. 271.
  8. 1 2 Импульсные стабилизаторы (неопр.). Studopedia.org. Дата обращения 6 января 2018.
  9. Китаев В. В. Электропитание устройств связи. — : Связь, 1975. — С. 196—207. — 328 с. — 24 000 экз.
  10. 1 2 3 4 5 8.4. Импульсные стабилизаторы (неопр.). riostat.ru. Дата обращения 16 августа 2017.
  11. ↑ В расчётах стабилизатора обычно используется величина, обратная скважности — коэффициент заполнения.
  12. ↑ Семенов, 2006.
  13. ↑ Севернс и Блум, 1988, с. 9—14.
  14. ↑ Хотя тут же (С. 139) Севернс и Блум отмечают, что многими специалистами схема инвертирующего преобразователя рассматривается как третья элементарная преобразовательная ячейка.
  15. ↑ Севернс и Блум, 1988, с. 138—139.
  16. Поликарпов А. Г., Сергиенко Е. Ф. Однотактные преобразователи напряжения в устройствах электропитания РЭА. — М.: Радио и связь, 1989. — С. 6—7. — 160 с. — ISBN 5-256-00213-9
  17. ↑ issh.ru — Источники питания — Раздел 16 Импульсные источники питания — Основные импульсные схемы — Понижающий преобразователь — Стр. 128
  18. ↑ issh.ru — Источники питания — Раздел 16 Импульсные источники питания — Основные импульсные схемы — Повышающий преобразователь — Стр. 129
  19. ↑ issh.ru — Источники питания — Раздел 16 Импульсные источники питания — Основные импульсные схемы — Инвертирующий повышающий преобразователь — Стр. 130
  20. ↑ Как, например, в микросхеме TPS54616
  21. ↑ The Flyback Converter — Lecture notes — ECEN4517 — Department of Electrical and Computer Engineering — University of Colorado, Boulder.
  22. ↑ issh.ru — Источники питания — Раздел 16 Импульсные источники питания — Первичный источник питания — Подавление радиопомех — Стр. 147
  23. ↑ Источники питания — Раздел 16. Импульсные источники питания — Схемы управления — Резонансные контроллеры, стр. 145 //issh.ru
  24. ↑ Авторская страница Б. Ю. Семенова

Импульсный стабилизатор напряжения, схема – Поделки для авто

Импульсные стабилизаторы напряжения в последнее время становятся достаточно популярными благодаря компактным размерам и сравнительно высокому КПД и  ближайшем будущем они полностью вытеснят старые и добрые аналоговые схемы.
Сейчас за пару долларов в Китае можно приобрести готовый модуль DC-DC преобразователя, который обеспечивает регулировку выходного напряжения, имеет возможность ограничивать ток и работает в довольно широком диапазоне входных напряжений.

Импульсный стабилизатор напряжения, схема Наиболее популярная микросхема, на которой строятся такие стабилизаторы – LM2596. Максимальное напряжение до 35 вольт, при токе до 3-х ампер. Работает микросхема в импульсном режиме, нагрев на ней не очень сильный при довольно внушительных нагрузках, компактна и стоит копейки.

Импульсный стабилизатор напряжения Добавлением ОУ можно получить и ограничение выходного тока, скажу больше – стабилизацию тока, иными словами – ток будет держаться на уровне заданного не зависимо от напряжения.
Такие модули довольно компактны и можно встроить в любую самодельную конструкцию блока питания и зарядного устройства. Подключив на выход цифровой вольтметр мы будем знать какое напряжение на выходе. .

Импульсный стабилизатор

На самой плате имеются подстроечные резисторы для ограничения выходного тока и регулировки напряжения. Диапазон входного напряжения позволит внедрять такой модуль в автомобиль, напрямую подключив к бортовой сети 12 Вольт. Что это нам даст ?

  1. 1) Универсальное зарядное устройство с большим током. Можно заряжать любые смартфоны, планшеты, плееры и прочие проигрыватели, навигаторы и портативные охранные системы, притом к устройству можно подключать скажем 2-3 смартфона одновременно и все они будут одинаково хорошо заряжаться.

  2. 2) Подключите устройство скажем к адаптеру ноутбука, выставьте на выходе 14-15 Вольт и смело заряжайте аккумулятор! 3 ампера довольно немалый ток для зарядки автомобильного аккумулятора, правда саму плату преобразователя придется установить на небольшой радиатор.

Импульсный стабилизатор напряжения, схема С полезностью платы однозначно нельзя поспорить, да и стоит копейки (не более 2-3 долларов США). Эту же плату можно изготовить в домашних условиях, при наличии определенных компонентов, правда готовый модуль стоит куда дешевле, чем отдельные компоненты.

Импульсный стабилизатор напряжения Сдвоенный операционный усилитель, на первом элементе оу построен узел ограничения тока, на втором – индикация. Сама микросхема с обвязкой, силовой дроссель, который может быть намотан самостоятельно и пара регуляторов. Схема почти не перегревается при малых токах – но маленький теплоотвод не помешает.

Автор; АКА Касьян

Похожие статьи:

1.7.4. Схема импульсного стабилизатора. Электронные самоделки

1.7.4. Схема импульсного стабилизатора

Схема импульсного стабилизатора ненамного сложней обычного (рис. 1.9), но она более сложная в настройке. Поэтому недостаточно опытным радиолюбителям, не знающим правил работы с высоким напряжением (в частности, никогда не работать в одиночку и никогда не настраивать включенное устройство двумя руками — только одной!), не рекомендую повторять эту схему.

На рис. 1.9 представлена электрическая схема импульсного стабилизатора напряжения для зарядки сотовых телефонов.

Схема представляет собой блокинг-генератор, реализованный на транзисторе VT1 и трансформаторе Т1. Диодный мост VD1 выпрямляет переменное сетевое напряжение, резистор R1 ограничивает импульс тока при включении, а также выполняет функцию предохранителя. Конденсатор С1 необязателен, но благодаря ему блокинг-генератор работает более стабильно, а нагрев транзистора VT1 чуть меньше (чем без С1).

При включении питания транзистор VT1 слегка приоткрывается через резистор R2, и через обмотку I трансформатора T1 начинает течь небольшой ток. Благодаря индуктивной связи, через остальные обмотки также начинает протекать ток. На верхнем (по схеме) выводе обмотки II положительное напряжение небольшой величины, оно через разряженный конденсатор С2 приоткрывает транзистор еще сильней, ток в обмотках трансформатора нарастает, и в итоге транзистор открывается полностью, до состояния насыщения.

Через некоторое время ток в обмотках перестает нарастать и начинает снижаться (транзистор VT1 все это время полностью открыт). Уменьшается напряжение на обмотке II, и через конденсатор С2 уменьшается напряжение на базе транзистора VT1. Он начинает закрываться, амплитуда напряжения в обмотках уменьшается еще сильней и меняет полярность на отрицательную. Затем транзистор полностью закрывается. Напряжение на его коллекторе увеличивается и становится в несколько раз больше напряжения питания (индуктивный выброс), однако благодаря цепочке R5, C5, VD4 оно ограничивается на безопасном уровне 400…450 В. Благодаря элементам R5, C5 генерация нейтрализуется не полностью, и через некоторое время полярность напряжения в обмотках снова меняется (по принципу действия типичного колебательного контура). Транзистор снова начинает открываться. Так продолжается до бесконечности в цикличном режиме.

На остальных элементах высоковольтной части схемы собраны регулятор напряжения и узел защиты транзистора VT1 от перегрузок по току. Резистор R4 в рассматриваемой схеме выполняет роль датчика тока. Как только падение напряжения на нем превысит 1…1,5 В, транзистор VT2 откроется и замкнет на общий провод базу транзистора VT1 (принудительно закроет его). Конденсатор С3 ускоряет реакцию VT2. Диод VD3 необходим для нормальной работы стабилизатора напряжения.

Стабилизатор напряжения собран на одной микросхеме — регулируемом стабилитроне DA1.

Для гальванической развязки выходного напряжения от сетевого используется оптрон VO1. Рабочее напряжение для транзисторной части оптрона берется от обмотки II трансформатора T1 и сглаживается конденсатором С4. Как только напряжение на выходе устройства станет больше номинального, через стабилитрон DA1 начнет течь ток, светодиод оптрона загорится, сопротивление коллектор-эмиттер фототранзистора VO 1.2 уменьшится, транзистор VT2 приоткроется и уменьшит амплитуду напряжения на базе VT1. Он будет слабее открываться, и напряжение на обмотках трансформатора уменьшится. Если же выходное напряжение, наоборот, станет меньше номинального, то фототранзистор будет полностью закрыт и транзистор VT1 будет «раскачиваться» в полную силу. Для защиты стабилитрона и светодиода от перегрузок по току, последовательно с ними желательно включить резистор сопротивлением 100…330 Ом.

Налаживание

Первый этап: первый раз включать устройство в сеть рекомендуется через лампу 25 Вт, 220 В, и без конденсатора С1. Движок резистора R6 устанавливают в нижнее (по схеме) положение. Устройство включают и сразу отключают, после чего как можно быстрей измеряют напряжения на конденсаторах С4 и С6. Если на них есть небольшое напряжение (согласно полярности!), значит, генератор запустился, если нет — генератор не работает, требуется поиск ошибки на плате и монтаже. Кроме того, желательно проверить транзистор VT1 и резисторы R1, R4.

Если все правильно и ошибок нет, но генератор не запускается, меняют местами выводы обмотки II (или I, только не обоих сразу!) и снова проверяют работоспособность.

Второй этап: включают устройство и контролируют пальцем (только не за металлическую площадку для теплоотвода) нагрев транзистора VT1, он не должен нагреваться, лампочка 25 Вт не должна светиться (падение напряжения на ней не должно превышать пары Вольт).

Подключают к выходу устройства какую-нибудь маленькую низковольтную лампу, например, рассчитанную на напряжение 13,5 В. Если она не светится, меняют местами выводы обмотки III.

И в самом конце, если все нормально работает, проверяют работоспособность регулятора напряжения, вращая движок подстроечного резистора R6. После этого можно впаивать конденсатор С1 и включать устройство без лампы-токоограничителя.

Минимальное выходное напряжение составляет около 3 В (минимальное падение напряжения на выводах DA1 превышает 1,25 В, на выводах светодиода — 1,5 В).

Если нужно меньшее напряжение, заменяют стабилитрон DA1 резистором сопротивлением 100…680 Ом. Следующим шагом настройки требуется установка на выходе устройства напряжения 3,9…4,0 В (для литиевого аккумулятора). Данное устройство заряжает аккумулятор экспоненциально уменьшающимся током (от примерно 0,5 А в начале заряда до нуля в конце (для литиевого аккумулятора емкостью около 1 А/ч это допустимо)). За пару часов режима зарядки аккумулятор набирает до 80 % своей емкости.

О деталях

Особый элемент конструкции — трансформатор.

Трансформатор в этой схеме можно использовать только с разрезным ферритовым сердечником. Рабочая частота преобразователя довольно велика, поэтому для трансформаторного железа нужен только феррит. А сам преобразователь — однотактный, с постоянным подмагничиванием, поэтому сердечник должен быть разрезным, с диэлектрическим зазором (между его половинками прокладывают один-два слоя тонкой трансформаторной бумаги).

Лучше всего взять трансформатор от ненужного или неисправного аналогичного устройства. В крайнем случае его можно намотать самому: сечение сердечника 3…5 мм2, обмотка I — 450 витков проводом диаметром 0, 1 мм, обмотка II — 20 витков тем же проводом, обмотка III — 15 витков проводом диаметром 0, 6…0, 8 мм (для выходного напряжения 4…5 В). При намотке требуется строгое соблюдение направления намотки, иначе устройство будет плохо работать, или не заработает совсем (придется прикладывать усилия при налаживании — см. выше). Начало каждой обмотки (на схеме) вверху.

Транзистор VT1 — любой мощностью 1 Вт и больше, током коллектора не менее 0,1 А, напряжением не менее 400 В. Коэффициент усиления по току Ь21э должен быть больше 30. Идеально подходят транзисторы MJE13003, KSE13003 и все остальные типа 13003 любой фирмы. В крайнем случае, применяют отечественные транзисторы КТ940, КТ969. К сожалению, эти транзисторы рассчитаны на предельное напряжение 300 В, и при малейшем повышении сетевого напряжения выше 220 В они будут пробиваться. Кроме того, они боятся перегрева, т. е. требуется их установка на теплоотвод. Для транзисторов KSE13003 и MJE13003 теплоотвод не нужен (в большинстве случаев цоколевка — как у отечественных транзисторов КТ817).

Транзистор VT2 может быть любым маломощным кремниевым, напряжение на нем не должно превышать 3 В; это же относится и к диодам VD2, VD3. Конденсатор С5 и диод VD4 должны быть рассчитаны на напряжение 400…600 В, диод VD5 должен быть рассчитан на максимальный ток нагрузки. Диодный мост VD1 должен быть рассчитан на ток 1 А, хотя потребляемый схемой ток не превышает сотни миллиампер — потому что при включении происходит довольно мощный бросок тока, а увеличивать сопротивление резистора Я1для ограничения амплитуды этого броска нельзя — он будет сильно нагреваться.

Вместо моста VD1 можно поставить 4 диода типа 1N4004…4007 или КД221 с любым буквенным индексом. Стабилизатор DA1 и резистор R6 можно заменить на стабилитрон, напряжение на выходе схемы будет на 1,5 В больше напряжения стабилизации стабилитрона.

«Общий» провод показан на схеме только для упрощения графики, его нельзя заземлять и (или) соединять с корпусом устройства. Высоковольтная часть устройства должна быть хорошо изолирована.

Данный текст является ознакомительным фрагментом.

Читать книгу целиком

Поделитесь на страничке

Следующая глава >

Импульсный стабилизатор 12В 4,5А

Импульсные стабилизаторы напряжения (ИСН) пользуются большой популярностью у радиолюбителей. В последние годы такие устройства строят на базе специализированных микросхем, полевых транзисторов и диодов Шоттки. Благодаря этому технические характеристики ИСН значительно улучшились, особенно КПД, который достигает 90%, при одновременном упрощении схемотехники. Описываемый стабилизатор есть результат поиска компромисса между качественными показателями, сложностью и ценой.

Стабилизатор построен по схеме с самовозбуждением. Он обладает достаточно высокими эксплуатационными характеристиками и надежностью, имеет защиту от перегрузок и коротких замыканий выхода, а также от появления на выходе входного напряжения в случае аварийного пробоя регулирующего транзистора. Принципиальная схема ИСН изображена на рис. 5.21. Его основа — широкораспространенный ОУ КР140УД608А.

В отличие от многих устройств подобного назначения, для слежения за выходным напряжением и током перегрузки, используется общая цепь ООС, образуемая транзистором VT4, а в качестве датчика тока используется катушка индуктивности L2 (активная составляющая ее сопротивления), которая одновременно является частью LC-фильтра (L2, СЗ), уменьшающего пульсации выходного напряжения. Выходное напряжение определяют стабилитрон VD2 и эмиттерный переход транзистора VT4, а ток перегрузки — нормируемое активное сопротивление катушки индуктивности L2.

Все это позволило в какой-то мере упростить ИСН, уменьшить пульсации выходного напряжения и увеличить КПД, благодаря совмещению датчика тока с LC-фильтром. Недостаток такого схемного решения — несколько завышенное выходное сопротивление устройства.

Основные технические характеристики ИСН:

Выходное напряжение, В, при отсутствии нагрузки………………..12г5;

при токе нагрузки 4 А………………………12;

Ток срабатывания защиты, А…………………………………………………..4,5;

Напряжение пульсации (при емкости

сглаживающего конденсатора выпрямителя 4700 мкФ), мВ……….16;

Частота преобразования (при токе нагрузки 4 А), кГц…….около 20;

КПД (при токе нагрузки 4 А), %, не менее………………………………80;

Входное напряженйе, В………………………………………………………16…27.

В случае питания от стабилизированного источника постоянного тока работоспособность устройства сохраняется при снижении входного напряжения практически до открытого состояния транзистора VT3. Дальнейшее уменьшение входного напряжения приводит к срыву генерации, но VT3 остается открытым. Если при этом на выходе возникнет перегрузка или короткое замыкание, генерация восстанавливается и стабилизатор начинает работать в режиме ограничения тока. Это свойство позволяет использовать его в качестве электронного предохранителя без «защелки». Работает стабилизатор следующим образом.

Из-за разного соотношения сопротивлении резисторов делителей R6, R7 и R8, R9 напряжение на неинвертирующем входе ОУ DA! в момент включения питания оказывается больше, чем на инвертирующем, поэтому на его выходе устанавливается высокий уровень. Транзисторы VT1…VT3 открываются и конденсаторы С2, СЗ начинают заряжаться, а катушка L1 — накапливать энергию. После того как напряжение на выходе стабилизатора достигнет значения, соответствующего пробою стабилитрона VD2 и открыванию транзистора VT4, напряжение на неинвертирующем входе ОУ ОА1 становится меньше, чем на инвертирующем (из-за шунтирования R9 резистором R10), и на его выходе устанавливается низкий уровень.

В результате транзисторы VT1…VT3 закрываются, полярность напряжения на выводах катушки L1 скачком изменяется на противоположную, открывается коммутирующий диод VD1 и энергия, накопленная в катушке L1 и конденсаторах С2, СЗ, отдается в нагрузку. При этом выходное напряжение уменьшается, стабилитрон VD2 и транзистор VT4 закрываются, на выходе ОУ появляется высокий уровень и транзистор VT3 снова открывается, начиная тем самым новый рабочий цикл стабилизатора.

При увеличении тока нагрузки сверх номинального значения возрастающее падение напряжения на активном сопротивлении катушки L2 начинает в большей мере открывать транзистор VT4, ООС по току становится преобладающей, а стабилитрон VD2 закрывается. Из-за действия ООС выходной ток стабилизируется, а выходное напряжение и входной ток уменьшаются, обеспечивая тем самым безопасный режим работы транзистора VT3. После устранения перегрузки или короткого замыкания устройство возвращается в режим стабилизации напряжения.

Как видно из схемы, транзисторы VT1 и VT3 образуют составной транзистор. Такое схемное решение оптимально при использовании в качестве ключевого элемента биполярного транзистора, так как в этом случае обеспечивается относительно небольшое падение напряжения на открытом транзисторе VT3 при относительно малых токах управления. При этом транзистор VT1 насыщается, обеспечивая оптимальные статические потери составного транзистора, a VT3 не насыщается, обеспечивая оптимальные динамические потери. В качестве датчика тока VT4 применен мощный транзистор серии КТ817. В принципе, здесь возможно использование и более дешевого маломощного транзистора, однако у мощных при малых рабочих токах (как в данном случае) напряжение открывания эмиттерного перехода — всего около 0,4 В, тогда как у маломощных, например, КТ3102, оно — около 0,55 В.

Таким образом, при одном и том же токе срабатывания защиты сопротивление измерительного резистора в случае использования мощного транзистора получается меньше, обеспечивая тем самым выигрыш в КПД стабилизатора. В описываемом ИСН, как отмечалось, предусмотрена защита от появлений входного напряжения на выходе при пробое регулирующего транзистора VT3. В этом случае напряжение на стабилитроне VD3 становится более 15 В, ток в силовой цепи резко возрастает и предохранитель FU1 сгорает. Предполагается, что последний перегорит раньше, чем это случится со стабилитроном (из-за тепловых перегрузок).

Имитация аварии (замыкание выводов коллектора и эмиттера VT3) показала, что стабилитроны КС515А (в металлическом корпусе) отлично защищают питаемые от ИСН устройства: при сгорании предохранителя стабилитроны, выходя из строя, остаются «в глубоком» коротком замыкании (не обрываются). Такие же результаты получены при испытании стабилитронов КС515Г, а также аналогичных импортных (в пластмассовых корпусах). Неудовлетворительно вели себя аналогичные стабилитроны в стеклянных корпусах — они успевали перегорать одновременно с предохранителем.

В ИСН можно применить любые транзисторы указанных на схеме серий (кроме КТ816А в качестве VT1). Оксидные конденсаторы С2, СЗ — зарубежного производства марки SR (приближенный аналог К50-35). Наиболее подходящая замена КР140УД608 — КР140УД708.

Накопительная катушка индуктивности L1 помещена в броневой магнитопровод из двух чашек 422 из феррита М2000НМ с зазором около 0,2 мм, образованным двумя слоями самоклеющейся бумаги. Наматывают катушку проводом ПЭЛ-1,0. Чтобы катушка не «пищала» на частоте преобразования, чашку с обмоткой погружают на некоторое время в резервуар с нитролаком, затем извлекают и дают лаку стечь. После этого чашку надевают на предварительно вставленный в соответствующее отверстие платы стягивающий винт, надевают вторую чашку и полученную таким образом сборку стягивают винтом с гайкой и шайбой.

После высыхания лака выводы катушки аккуратно зачищают, облу-живают и припаивают к соответствующим контактам платы. Затем монтируют остальные детали. Датчик тока катушки L2 помещают в магнитопровод из двух чашек 414 из феррита той же марки, что и катушка L1, и такой же диэлектрической прокладкой. Для обмотки используют провод ПЭЛ-0,5 длиной 700 мм, пропитывать лаком ее необязательно. Эту катушку можно изготовить и иначе, намотав провод указанного диаметра и длины на стандартный дроссель

ДПМ-0,6, однако эффективность подавления импульсов на частоте преобразования в этом случае несколько снизится.

Стабилизатор собирают на печатной плате из одностороннего фольгированного стеклотекстолита, чертеж которой показан на рис. 5.22. В случае, если ИСН будет использоваться при максимальном токе нагрузки, транзистор VT3 необходимо установить на теплоотводе в виде алюминиевой пластины площадью не менее 100 см2 и толщиной 1,5…2 мм. На этом же теплоотводе через изолирующую прокладку (например, слюдяную) закрепляют и коммутирующий диод VD1. При токах нагрузки менее 1 А тепло-отвод для транзистора VT3 и диода VD1 не потребуется, однако в этом случае ток срабатывания защиты необходимо уменьшить до 1,2 А, заменив катушку L2 резистором С5-16 сопротивлением 0,33 Ом и мощностью 1 Вт.

В налаживании описанный ИСН практически не нуждается. Возможно, однако, придется уточнить ток срабатывания защиты, для чего провод катушки L2 следует взять изначально большей длины. Припаяв его к соответствующим контактам платы, постепенно укорачивают до получения необходимого тока срабатывания защиты, а затем наматывают катушку L2. Использовать стабилизатор при токах нагрузки более 4 А не следует. Ограничение связано в основном с максимально допустимым импульсным током коллектора транзистора серии КТ805.

Как работают импульсные блоки питания: 7 правил

Домашний мастер часто сталкивается с поломками сложной бытовой техники из-за отказов ее электрической схемы. Не всегда удается сразу выполнить такой ремонт. Часто требуются знания про импульсные блоки питания, принципы работы их составных частей.

Такие работники популярны, всегда востребованы, заслуживают уважения. Однако не все так сложно в этом вопросе, как кажется на первый взгляд.

Я выделил 7 правил, по которым работает любой ИБП, постарался объяснить их простыми словами для новичков. А что получилось — оценивайте сами.

Содержание статьи

Блоки питания — это электротехнические устройства, которые изменяют характеристики промышленной электроэнергии до уровня параметров, необходимых для работы конечных механизмов.

Они подразделяются на трансформаторные и импульсные изделия.

Схема трансформаторного блока питанияСтруктурная схема блока питания

Силовой трансформатор понижает входное напряжение и одновременно обеспечивает гальваническую развязку между электрической энергией первичной и вторичной цепи.

Силовой трансформатор

Трансформаторные модули тратят значительную часть мощности на электромагнитные преобразования и нагрев, имеют повышенные габариты, вес.

Импульсные блоки питания: как работает структурная схема и взаимодействуют ее части — краткое пояснение

Правило №1 всех ИБП: чем выше рабочая частота, тем лучше. Преобразование электроэнергии выполняется не на промышленных 50 герц, а на более высоких сигналах в пределах 1÷100кГц.

За счет этого снижаются потери и общий вес всех элементов, но усложняется технология. Принципы работы импульсного блока питания помогает понять его структурная схема.

Показываю ее составные части прямоугольниками, связи стрелками, а форму выходного сигнала из каждого блока — мнемонической фигурой преобразованного напряжения (темно синий цвет сверху).

Структурная схема импульсного блока питания

Сетевой фильтр пропускает через себя промышленную синусоиду. Одновременно он отделяет из нее все посторонние помехи.

Очищенная от помех синусоида поступает на выпрямитель со сглаживающим фильтром. Он превращает полученную гармонику в сигнал напряжения строго постоянной формы действующей величины.

Следующим этапом начинается работа инвертора. Он из постоянного стабилизированного сигнала формирует высокочастотные колебания уже не синусоидальной, а практически строго прямоугольной формы.

Преобразованная в подобный вид электрическая энергия поступает на силовой высокочастотный трансформатор, который, как и обычный аналоговый, видоизменяет ее на пониженное напряжение с увеличенным током.

После силового трансформатора наступает очередь работы выходного выпрямителя.

Заключительным звеном работает сглаживающий выходной фильтр. После него на блок управления бытового прибора поступает стабилизированное напряжение постоянной величины.

Качество работы импульсного блока поддерживается за счет создания в рабочем состоянии обратной связи, реализованной в блоке управления инвертора. Она компенсирует все посадки и броски напряжения, вызываемые колебаниями входной величины или коммутациями нагрузок.

Пример монтажа деталей показан на фотографии платы импульсного блока питания ниже.

Импульсный блок питания

Сетевой выпрямитель имеет в своем составе предохранитель на основе плавкой вставки, диодный мост, электромеханический фильтр, набор дросселей, конденсаторы развязки со статикой.

Накопительная емкость сглаживает пульсации.

Генератор инвертора на основе силового ключевого транзистора
в комплекте с импульсным трансформатором выдает напряжение на выходной
выпрямитель с диодами, конденсаторами и дросселями.

Оптопара в узле обратной связи обеспечивает оптическую развязку электрических сигналов.

Разберем все эти части подробнее.

Схемы сетевых фильтров импульсных и высокочастотных помех: 4 типа конструкций

Правило №2: у качественных ИБП в конструкции блока должен работать надежный фильтр в/ч сигналов.

Важно понимать, что импульсы высокой частоты играют двоякую роль:

  1. в/ч помехи могут приходить из бытовой сети в блок питания;
  2. импульсы высокочастотного тока генерируются встроенным преобразователем и выходят из него в домашнюю проводку.

Причины появления помех в бытовой сети:

  • апериодические составляющие переходных процессов, возникающие от коммутации мощных нагрузок;
  • работы близкорасположенных приборов с сильными электромагнитными полями, например, сварочных аппаратов, мощных тяговых электродвигателей, силовых трансформаторов;
  • последствия погашенных импульсов атмосферных разрядов и других факторов, включая наложение высокочастотных гармоник.

Помехи ухудшают работу радиоэлектронной аппаратуры, мобильных устройств и цифровых гаджетов. Их необходимо подавлять и блокировать внутри конструкции импульсного блока питания.

Основу фильтра составляет дроссель, выполненный двумя обмотками на одном сердечнике.

Дроссели фильтров

Дроссели могут быть выполнены разными габаритами, намотаны толстой или тонкой проволокой на больших или маленьких сердечниках.

Начинающему мастеру достаточно запомнить простое правило: лучше работает фильтр с дросселем большого магнитопровода, увеличенным числом витков и поперечным сечением проволоки. (Принцип: чем больше — тем и лучше.)

Дроссель обладает индуктивным сопротивлением, которое резко ограничивает высокочастотный сигнал, протекающий по проводу фазы или нуля. В то же время оно не оказывает особого влияния на ток бытовой сети.

Работу дросселя эффективно дополняют емкостные сопротивления.

Конденсаторы для ВЧ фильтров

Конденсаторы подобраны так, что закорачивают ослабленные дросселем в/ч сигналы помех, направляя их на потенциал земли.

Принцип работы фильтра в/ч помех от проникновения на блок питания входных сигналов показан на картинке ниже.

Как работает фильтр

Между потенциалами земли с нулем и фазой устанавливают Y конденсаторы. Их конструктивная особенность — они при пробое не способны создать внутреннее короткое замыкание и подать 220 вольт на корпус прибора.

Между цепями фазы и нуля ставят конденсаторы, способные выдерживать 400 вольт, а лучше — 630. Они обычно имеют форму параллепипеда.

Однако следует хорошо представлять, что ИБП в преобразователе напряжения сами выправляют сигнал и помехи им практически не мешают. Поэтому такая система актуальна для обычных аналоговых блоков со стабилизацией выходного сигнала.

Самодельный блок питания

У импульсного блока питания важно предотвратить выход в/ч помех в бытовую сеть. Эту возможность реализует другое решение.

Фильтр ВЧ помех

Как видите, принцип тот же. Просто емкостные сопротивления всегда располагаются по пути движения помехи за дросселем.

Фильтр ВЧ

Третья схема в/ч фильтра считается универсальной. Она объединила элементы первых двух. Y конденсаторы в ней просто работают с двух сторон каждого дросселя.

Универсальный фильтр

У самых дорогих и надежных устройств используется сложный фильтр с дополнительно подключенными дросселями и конденсаторами.

Сложный фильтр

Сразу же показываю схему расположения фильтров на всех цепочках блока питания: входе и выходе.

Схема фильтра

Обратите внимание, что на кабель, выходящий из ИБП и подключаемый к электронному прибору, может быть дополнительно установлен ферритовый фильтр, состоящий из двух разъемных полуцилиндров или выполненный цельной конструкцией.

Ферритовый фильтр

Примером его использования является импульсный блок питания ноутбука. Это уже четвертый вариант применения фильтра.

Ферритовый фильтр на кабеле

Сетевой выпрямитель напряжения: самая популярная конструкция

Правило №3: после выхода с фильтра напряжение подается на схему выпрямителя, состоящего в базовой версии из диодного моста и электролитического конденсатора.

В ходе электрического преобразования форма синусоиды, состоящая из полуволн противоположных знаков, вначале меняется на сигнал положительного направления после диодной сборки, а затем эти пульсации сглаживаются до практически постоянной амплитудной величины 311 вольт.

Схема выпрямителя

Такой сетевой выпрямитель напряжения заложен в работу всех блоков питания.

Преобразователь импульсного напряжения: объяснение простыми словами с поясняющими картинками

Правило №4: выпрямленный сигнал подвергается широтно-импульсной модуляции на силовом ключе под управлением ШИМ контроллера.

Силовой ключ выполняется первичной обмоткой высокочастотного трансформатора. Для эффективной трансформации в/ч импульсов до 100 килогерц конструкцию магнитопровода делают из альсифера или ферритов.

Схема управления силовым ключом

На обмотку трансформатора от цепей управления через в/ч транзистор поступают импульсы сигналов в несколько десятков килогерц.

ШИМ импульсы

Прямоугольные импульсы тока подаются по времени, чередуются с паузами, обозначаются единицей (1) и нулем (0).

Продолжительность протекания импульса или его ширина в каждый момент низкочастотного синусоидального напряжения соответствует его амплитуде: чем она больше, тем шире ШИМ. И наоборот.

ШИМ контроллер отслеживает величину подключенной нагрузки на выходе импульсного блока питания. По ее значению он вырабатывает импульсы, кратковременно открывающие силовой транзистор.

Если подключенная к ИБП мощность начинает возрастать, то схема управления увеличивает длительность импульсов управления, а когда она снижается, то — уменьшает.

За счет работы этой конструкции производится стабилизация напряжения на выходе блока в строго определенном диапазоне.

Импульсный трансформатор: принцип работы одного импульса в 2 такта

Правило №5: импульсный трансформатор для блока питания передает каждый ШИМ импульс за счет двух преобразований электромагнитной энергии.

Во время преобразования электрической энергии в магнитную и обратно в электрическую с пониженным напряжением обеспечивается гальваническое разделение первичных входных цепей с вторичной выходной схемой.

Каждый ШИМ импульс тока, поступающий при кратковременном открытии силового транзистора, протекает по замкнутой цепи первичной обмотки трансформатора.

Его энергия расходуется:

  1. вначале на намагничивание сердечника магнитопровода;
  2. затем на его размагничивание с протеканием тока по вторичной обмотке и дополнительной подзарядкой конденсатора.
Как работает импульсный трансформатор

По этому принципу каждый ШИМ импульс из первичной сети подзаряжает накопительный конденсатор.

Генераторы ИБП могут работать по простой однотактной или более сложной двухтактной технологии построения.

Однотактная схема импульсного блока питания: состав и принцип работы

На стороне 220 расположены: предохранитель, выпрямительный диодный мост, сглаживающий конденсатор, биполярный транзистор, цепочки колебательного контура и коллекторного тока, а также обмотки импульсного трансформатора.

Схема электронного генератора

Однотактная схема импульсного блока питания создается для передачи мощности 10÷50 ватт, не более. По ней изготавливают зарядные устройства мобильных телефонов, планшетов и других цифровых гаджетов.

В выходной цепочке трансформатора используется выпрямительный диод Д7. Он может быть включен в прямом направлении, как показано на картинке, или обратно, что важно учитывать.

При прямом включении импульсный трансформатор накапливает индуктивную энергию и передает ее в выходную цепь к подключенной нагрузке с задержкой по времени.

Если диод включен обратно, то трансформация энергии из первичной схемы во вторичную цепь происходит во время закрытого состояния транзистора.

Однотактная схема ИБП отмечается простотой конструкции, но большими амплитудами напряжения, приложенными к виткам первичной обмотки импульсного трансформатора.

Их защита осуществляется дополнительными цепочками из
резисторов R2÷R4 и конденсаторов С2, С3.

Двухтактная схема импульсного блока питания: 3 варианта исполнения

Более высокий КПД и пониженные потери мощности являются неоспоримыми преимуществами этих ИБП по сравнению с однотактными моделями.

Простейший вариант исполнения двухполупериодной методики показан на картинке.

Двухполупериодная схема

Если в нее дополнительно подключить два диода и один сглаживающий конденсатор, то на этом же трансформаторе получается двухполярная схема.

Двухполярная схема питания

Она распространена в усилителях мощности, работает по обратноходовому принципу. В ней через каждую емкость протекают меньшие токи, обеспечивающие повышенный ресурс конденсаторов при эксплуатации.

Продлить ресурс работы электролитических конденсаторов в ИБП можно заменой одного большой мощности несколькими составными. Ток будет распределяться по всем, что вызовет меньший нагрев. А отвод тепла с каждого отдельного происходит лучше.

Прямоходовая схема блока питания имеет в своей конструкции дроссель, который выполняет функцию накопления энергии. Для этого два диода направляют поступающие импульсы ШИМ на его вход в одной полярности.

Прямоходовая схема блока питания

Дроссель этих устройств изготавливается большими габаритами и устанавливается отдельно внутри платы ИБП. Он дополняет работу накопительного конденсатора.

Это наглядно видно по верхней форме сигнала, показанного осциллограммой выпрямления одного и того же блока без дросселя и с ним.

Как работает дроссель

Прямоходовая схема используется в мощных блоках питания, например, внутри компьютера.

В ней выпрямлением тока занимаются диоды Шоттки. Их применяют за счет:

  • уменьшенного падения напряжения на прямом включении;
  • и повышенного быстродействия во время обработки высокочастотных импульсов.

3 схемы силовых каскадов двухтактных ИБП

По порядку сложности их исполнения генераторы выполняют по:

  • полумостовому;
  • мостовому;
  • или пушпульному принципу построения выходного каскада.

Полумостовая схема импульсного блока питания: обзор

Конденсаторы С1, С2 собраны последовательно емкостным делителем. На него и переходы коллектор-эмиттер транзисторов Т1, Т2 подается напряжение постоянного питания.

Полумостовая схема

К средней точке емкостного делителя и транзисторов подключена первичная обмотка трансформатора Тр2. С ее вторичной обмотки снимается выходное напряжение генератора, которое пропорционально входному сигналу ТР1, трансформируемому на базы Т1 и Т2.

Полумостовая схема ИБП работает для нагрузок от нескольких ватт до киловатт. Ее недостатком является возможность повреждения элементов при перегрузках, что требует использования сложных защит.

Мостовая схема импульсного блока питания: краткое пояснение

Вместо емкостного делителя предыдущей технологии здесь работают транзисторы T3 и T4. Они попарно открываются совместно с Т1 и Т2: (пара Т1-Т4), (пара Т2-Т3).

Мостовая схема

Напряжение переходов эмиттер-коллектор у закрытых транзисторов не выше величины питающего напряжения, а на обмотке w1 ТР3 оно возрастает до значения U пит. За счет этого увеличивается величина КПД.

Мостовая схема сложна в наладке из-за трудностей с настройкой цепей управления транзисторов Т1÷Т4.

Пушпульная схема: важные особенности

Первичная обмотка выходного ТР2 имеет средний вывод, на который подается плюсовой потенциал источника питания, а его минус — на среднюю точку вторичной обмотки Т1.

Пушпульная схема

Во время прохождения одного полупериода колебания работает один из транзисторов Т1 или Т2 и соответствующая ему часть полуобмотки трансформатора.

Здесь создается самый высокий КПД, малые пульсации и низкие помехи. Амплитудное значение импульсного напряжения на любой половине обмотки w1 ТР2 достигает величины U пит.

К напряжению перехода коллектор-эмиттер каждого транзистора добавляется ЭДС самоиндукции, и оно возрастает до 2U пит. Поэтому Т1 и Т2 надо подбирать на 600÷700 вольт.

Пушпульная схема ключевого каскада пользуется большей популярностью. Она применяется в наиболее мощных преобразователях.

Выходной выпрямитель: самое популярное устройство

Правило №6: сигнал, поступающий с выхода ИБП, выпрямляется и сглаживается.

Простейшая схема выпрямителя, состоящая из диода и накапливающего конденсатора, показана картинкой ниже.

Простая схема выпрямителя

Она может дорабатываться подключением дополнительных конденсаторов, дросселей, элементов фильтров.

Схема стабилизации напряжения: как работает

Правило №7: оптимальные условия для работы нагрузки при изменяющихся условиях эксплуатации обеспечивает принцип стабилизации вторичного напряжения.

Самая примитивная схема стабилизации выходного напряжения создается на дополнительной обмотке импульсного трансформатора.

Простая схема стабилизации напряжения

С нее снимается напряжение и подается для корректировки величины сигнала первичной обмотки.

Лучшая стабилизация создается за счет контроля выходного сигнала с вторичной обмотки и отделения его гальванической связи через оптопару.

Схема импульсного блока питания

В ней используется светодиод, через который проходит ток, пропорциональный значению выходного напряжения. Его свечение воспринимается фототранзистором, который посылает соответствующий электрический сигнал на схему управления генератора ключевого каскада.

Как работает оптопара

Повысить качество стабилизации выходного напряжения позволяет последовательное дополнение к оптопаре стабилитрона, как показано на примере микросхемы TL431 на картинке ниже.

Схема стабилизации

Для закрепления материала в памяти рекомендую посмотреть видеоролик владельца Паяльник TV, который хорошо объясняет информацию про импульсные блоки питания: принципы работы на примере конкретной модели.

Надеюсь, что моя статья поможет вам выполнить ремонт ИБП своими руками за 7 шагов, которые я изложил в другой статье.

Задавайте возникшие вопросы в разделе комментариев, высказывайте свое мнение. Его будет полезно знать другим людям.

Мощный импульсный стабилизатор напряжения: схема

Среди всех импульсных стабилизаторов напряжения особое место занимают устройства, принцип работы которых основан на широтно – импульсной стабилизации выходного напряжения. К их преимуществу стоит отнести постоянный уровень пульсации, причём на всём интервале тока нагрузки. При помощи микросхем импульсного стабилизатора напряжения стала возможна работа в сетях как переменного, так и постоянного напряжения.

Содержание:

  1. Предназначение.
  2. Режимы работы.
  3. Устройство стабилизатора.
  4. Область применения.

Предназначение

При помощи данного стабилизатора осуществляется питание различного радиоэлектронного оборудования, в которых присутствуют цифровые микросхемы. Обладает импульсный регулятор плавным запуском, без выбросов выходного напряжения. Он может продолжительное время находиться в режиме замыкания выходной цепи, а также имеет двухступенчатую защиту от нагрузочных токов. После снятия нагрузки автоматически возвращается в обычный (рабочий) режим своей работы.

Режимы работы

  • Большая нагрузка, во время которой стабилизатор отсекает токи.
  • Режим зарядки, когда прибор работает с минимальной нагрузкой и пропускает ток.

Импульсный стабилизатор напряжения, схема которого очень проста, способен увеличивать величину напряжения, напрямую зависящую от объёма накапливаемой энергии. Если запасы такой энергии начинают падать, то снижается и само напряжение.

При помощи специального интегрирующего элемента, расположенного в стабилизаторе, стало возможно существенное снижение энергетических потерь, веса и размера самого устройства регулирования.

Стоит помнить, что для стабильной работы оборудования необходимо производить периодический контроль их состояния и замеры (сроки измерения сопротивления заземляющего устройства оговорены в ПУЭ и определяются, исходя из графика ППР).

Устройство стабилизатора

Данные устройства бывают двух типов: понижающие и повышающие. С их помощью возможно регулировать входное напряжение, а также инвертировать его. Базовой основой устройства является широтно – импульсная модуляция.

В этих приборах предусмотрена защита от высокой частоты включения либо выключения оборудования, к которому они непосредственно подключены.

В микросхеме регулятора напряжения имеется конденсатор, аккумулятор и изменяющийся элемент, который исполняет роль дросселя. А в её основе находятся биполярные транзисторы и тиристоры.

Область применения

Мощный стабилизатор напряжения, схема которого может применяться для установки в оборудовании с определённым выходным напряжением, применяется не только в быту, но и на производстве. Его используют там, где параметры электрических сетей нестабильны, что существенно влияет на работу оборудования. С данными импульсными приборами регулировки напряжения достигается высокий коэффициент стабилизации и КПД.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения измерения сопротивления заземляющих устройств, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать измерение сопротивления заземляющих устройств или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Стабилизатор напряжения — Википедия

Стабилиза́тор напряже́ния (англ. Voltage regulator) — электромеханическое[1] или электрическое (электронное) устройство, имеющее вход и выход по напряжению, предназначенное для поддержания выходного напряжения в узких пределах, при существенном изменении входного напряжения и выходного тока нагрузки.

Источник стабилизированного питания (англ. Power conditioner) — оборудование, применяемое для преобразования электрической энергии в форму, пригодную для последующего использования.[2]

Стабилизатор переменного напряжения

По типу выходного напряжения стабилизаторы делятся на стабилизаторы постоянного напряжения и переменного напряжения. Как правило, вид напряжения на входе стабилизатора и на его выходе совпадают (постоянное либо переменное), но в некоторых типах стабилизаторов их виды разные.

Стабилизаторы постоянного напряжения[править | править код]

Микросхема линейного стабилизатора КР1170ЕН8

Линейный стабилизатор[править | править код]

Линейный стабилизатор напряжения представляет собой делитель напряжения, на вход которого подаётся входное (нестабильное) напряжение, а выходное (стабилизированное) напряжение снимается с нижнего плеча делителя. Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах.

При большом отношении величин входного/выходного напряжений линейный стабилизатор имеет низкий КПД, так как большая часть входной мощности рассеивается в виде тепла на регулирующем элементе, мощность потерь в последовательном стабилизаторе PL{\displaystyle P_{L}}:

PL=(Uin−Uout)⋅Iout,{\displaystyle P_{L}=(U_{in}-U_{out})\cdot I_{out},}
где Uin{\displaystyle U_{in}} — входное напряжение стабилизатора,
Uout{\displaystyle U_{out}} — выходное напряжение стабилизатора,
Iout{\displaystyle I_{out}} — выходной ток стабилизатора.

Поэтому регулирующий элемент в стабилизаторах такого типа и повышенной мощности должен рассеивать значительную мощность, то есть должен быть установлен на радиатор нужной площади.

Преимущество линейного стабилизатора — простота, отсутствие помех и небольшое количество используемых электронных компонентов.

В зависимости от включения элемента с изменяемым сопротивлением линейные стабилизаторы классифицируются на два типа:

  • Последовательный: регулирующий элемент включен последовательно с нагрузкой.
  • Параллельный: регулирующий элемент включен параллельно нагрузке.

В зависимости от способа стабилизации:

  • Параметрический: в таком стабилизаторе используется участок ВАХ прибора, где дифференциальное сопротивление прибора мало в широко диапазоне изменения токов, протекающих через прибор.
  • Компенсационный: имеет обратную связь. В нём напряжение на выходе стабилизатора сравнивается с эталонным, из разницы между ними формируется управляющий сигнал для регулирующего элемента.
Параллельный параметрический стабилизатор на полупроводниковом стабилитроне[править | править код]

В этой схеме может быть применён как полупроводниковый стабилитрон, так и газоразрядный стабилитрон тлеющего разряда.

{\displaystyle I_{out}} Простейшая схема параметрического стабилизатора

Такие стабилизаторы применяется для стабилизации напряжения схем с малым потребляемым током, так как для стабилизации напряжения ток через стабилитрон D1{\displaystyle D1} должен в несколько раз (3 — 10) превышать ток потребления от стабилизатора в присоединённой нагрузке RL{\displaystyle R_{L}}. Обычно такая схема линейного стабилизатора применяется в качестве источника опорного напряжения в более сложных схемах регулирующих стабилизаторов.

Для снижения нестабильности выходного напряжения, вызванной изменениями входного напряжения, вместо резистора RV{\displaystyle R_{V}} включают двухполюсник с высоком дифференциальным сопротивлением на участке ВАХ в диапазоне рабочих токов, работающий как источника тока. Однако эта мера не уменьшает нестабильность выходного напряжения, вызванную изменением сопротивления нагрузки.

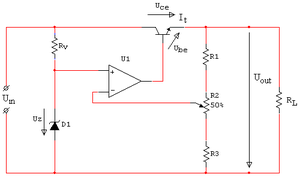

Последовательный стабилизатор на биполярном транзисторе[править | править код]
{\displaystyle R_{V}}

В этой схеме напряжение на базе регулирующего транзистора равно напряжению на стабилитроне Uz{\displaystyle U_{z}} и выходное напряжение будет: Uout=Uz−Ube, {\displaystyle U_{out}=U_{z}-U_{be},\ } Ube{\displaystyle U_{be}} — напряжение между базой и эмиттером транзистора. Так как Ube{\displaystyle U_{be}} мало зависит от тока эмиттера, — выходного тока стабилизатора, и невелико (0,4 В для германиевых транзисторов и 0,6—0,65 В для кремниевых транзисторов) приведённая схема осуществляет стабилизацию напряжения.

Фактически схема представляет собой рассмотренный выше параллельный параметрический стабилизатор на стабилитроне, подключённый ко входу эмиттерного повторителя. В нём нет контура авторегулирования, обеспечивающего практически полную компенсацию изменений выходного напряжения и изменений выходного тока.

Выходное напряжение меньше напряжения стабилизации стабилитрона на величину Ube{\displaystyle U_{be}}, которая мало зависит от величины тока, протекающего через транзистор. Некоторая зависимость Ube{\displaystyle U_{be}} от величины тока и температуры ухудшает стабильность выходного напряжения, по сравнению с параллельным параметрическим стабилизатором на стабилитроне.

Эмиттерный повторитель здесь является усилителем тока и позволяет увеличить максимальный выходной ток стабилизатора, по сравнению с параллельным параметрическим стабилизатором на стабилитроне, в Bst{\displaystyle B_{st}} раз, Bst{\displaystyle B_{st}} — статический коэффициент передачи тока транзистора в режиме с общим коллектором. Так как Bst{\displaystyle B_{st}} в несколько десятков раз больше 1, малый ток, отбираемый от параметрического стабилизатора усиливается в Bst{\displaystyle B_{st}} раз. Если такого усиления тока недостаточно для обеспечения заданного выходного тока, то применяют составной транзистор, например, пару Дарлингтона.

При очень малом токе нагрузки, порядка единиц — десятков мкА, выходное напряжение такого стабилизатора (напряжение холостого хода) возрастает на примерно 0,6 В, так как Ube{\displaystyle U_{be}} при таких токах становится близким к нулю. В некоторых применениях это нежелательно, тогда к выходу стабилизатора подключают дополнительный нагрузочный резистор, обеспечивающий в любом случае минимальный ток нагрузки стабилизатора в несколько миллиампер.

Последовательный компенсационный стабилизатор с контуром авторегулирования[править | править код]
U_{{be}} Последовательный компенсационный стабилизатор с применением операционного усилителя

В таких стабилизаторах выходное напряжение сравнивается с опорным напряжением, разность этих напряжения усиливается усилителем сигнала рассогласования, выход усилителя сигнала рассогласования управляет регулирующим элементом.

В качестве примера приведена схема на рисунке. Часть выходного напряжения Uout{\displaystyle U_{out}}, снимаемая с резистивного делителя напряжения, состоящего из потенциометра R2{\displaystyle R2} и постоянных резисторов R1, R3{\displaystyle R1,\ R3} сравнивается с опорным напряжением Uz{\displaystyle U_{z}} от параметрического стабилизатора — стабилитрона D1{\displaystyle D1}. Разность этих напряжений усиливается дифференциальным усилителем на операционном усилителе (ОУ) U1{\displaystyle U1}, выход которого изменяет базовый ток транзистора, включенного по схеме эмиттерного повторителя[3].

В этой схеме имеется контур авторегулирования, — петля отрицательной обратной связи. Если выходное напряжение меньше заданного, то через обратную связь регулирующий транзистор открывается больше, если выходное напряжения больше заданного, — то наоборот.

Для устойчивости контура авторегулирования петлевой сдвиг фазы должен быть близок к 180°. Так как часть выходного напряжения Uout{\displaystyle U_{out}} подаётся на инвертирующий вход операционного усилителя U1{\displaystyle U1}, сдвигающего фазу на 180°, а регулирующий транзистор включен по схеме эмиттерного повторителя, который при низких частотах фазу не сдвигает, это обеспечивает устойчивость контура авторегулирования, так как петлевой сдвиг фазы близок к 180°.

Опорное напряжение Uz{\displaystyle Uz} зависит от величины тока, протекающего через стабилитрон. Основной источник нестабильности опорного напряжения — изменения входного напряжения, так как при таких изменениях изменяется ток стабилитрона. Для стабилизации тока при изменениях Uin{\displaystyle U_{in}} вместо резистора RV{\displaystyle R_{V}} иногда включают источник тока.

В этом стабилизаторе ОУ включён по схеме неинвертирующего усилителя (с эмиттерным повторителем, для увеличения выходного тока). Соотношение сопротивлений резисторов в цепи обратной связи задают его коэффициент усиления, определяющий во сколько раз выходное напряжение будет выше входного (то есть опорного, поданного на неинвертирующий вход ОУ). Поскольку коэффициент усиления неинвертирующего усилителя всегда больше единицы, величина опорного напряжения Uz{\displaystyle U_{z}} (напряжение стабилизации стабилитрона) должна быть выбрана меньше, чем Uout{\displaystyle U_{out}}, либо опорное напряжение снимают с резистивного делителя, подключённого к стабилитрону.

Нестабильность выходного напряжения такого стабилизатора практически полностью определяется нестабильностью опорного напряжения, так как за счёт большого коэффициента усиления современных ОУ, достигающих 105…106, остальные источники нестабильности выходного напряжения оказываются скомпенсированными.

Параметры такого стабилизатора оказались подходящими для многих практических нужд. Поэтому уже почти полвека выпускаются, и на сегодня имеют широчайшее применение, такие стабилизаторы в интегральном исполнении: КР142ЕН5А, 7805 и мн. др.

Импульсный стабилизатор[править | править код]

В импульсном стабилизаторе напряжение от нестабилизированного внешнего источника подаётся на накопитель энергии (обычно конденсатор или дроссель) короткими импульсами формируемыми посредством электронного ключа. Во время замкнутого состояния ключа в накопителе запасается энергия, которая затем передается в нагрузку. Применение в качестве накопительного элемента дросселя позволяет изменять выходное напряжение стабилизатора относительно входного без использования трансформаторов: увеличивать, снижать или инвертировать. Стабилизация осуществляется должным управлением длительностью импульсов и пауз между ними с помощью широтно-импульсной модуляции, частотно-импульсной модуляции или их комбинации.

Импульсный стабилизатор по сравнению с линейным обладает значительно более высоким КПД, так как регулирующий элемент работает в ключевом режиме. Недостатки импульсного стабилизатора — импульсные помехи в выходном напряжении и относительная сложность.

В отличие от линейного стабилизатора, импульсный стабилизатор может преобразовывать входное напряжение произвольным образом, зависящим от схемы стабилизатора и режима управления его ключами:

  • Понижающий стабилизатор: выходное стабилизированное напряжение всегда ниже входного и имеет ту же полярность.
  • Повышающий стабилизатор: выходное стабилизированное напряжение всегда выше входного и имеет ту же полярность.
  • Повышающе-понижающий стабилизатор: выходное напряжение в зависимости от режима управления ключами может быть как выше, так и ниже входного и имеет ту же полярность. Такой стабилизатор применяется в случаях, когда входное напряжение может отличаться от выходного напряжения в любую сторону.
  • Инвертирующий стабилизатор: выходное стабилизированное напряжение имеет обратную полярность относительно входного, абсолютное значение входного напряжения может быть любым.
  • Универсальный — выполняющий все функции перечисленных.

Стабилизаторы переменного напряжения[править | править код]

Подразделяются на два основных вида

1) Однофазные стабилизаторы напряжения на 220-230 вольт- предназначение, бытовые, офисные и промышленные нагрузки небольших мощностей.

2) Трехфазные стабилизаторы напряжения на 380-400 вольт- предназначение, промышленные нагрузки средних и больших мощностей.

Феррорезонансные стабилизаторы[править | править код]

Феррорезонансный стабилизатор для питания цветных ламповых телевизоров, СССР, 1970-е — 1980-е гг.

Во времена СССР получили широкое распространение бытовые феррорезонансные стабилизаторы напряжения. Обычно их использовали для питания телевизоров. В телевизорах первых поколений применялись сетевые блоки питания с линейными стабилизаторами напряжения (а некоторые цепи телевизора, например, цепи анодного напряжения и накала электровакуумных приборов питались нестабилизированным напряжением), что при суточных колебаниях и резких скачках сетевого напряжения, особенно в сельской местности, приводило к ухудшению качества изображения и требовало предварительной стабилизации переменного сетевого напряжения.

С появлением телевизоров более поздних поколений, например, 4УПИЦТ и УСЦТ, имевших импульсные блоки питания, исчезла необходимость во внешней дополнительной стабилизации напряжения сети.

Феррорезонансный стабилизатор состоит из двух дросселей: с ненасыщаемым сердечником (имеющим магнитный зазор) и насыщенным, а также конденсатора. Особенность насыщенного дросселя в том, что напряжение на нём мало изменяется при изменении тока через него, так как его ферромагнитный сердечник периодически насыщается. Подбором параметров дросселей и конденсаторов можно обеспечить стабилизацию напряжения при изменении входного напряжения в достаточно широких пределах. Недостатком таких стабилизаторов является чувствительность к частоте напряжения в питающей сети. Незначительное отклонение частоты питающей сети существенно влияет на выходное напряжение феррорезонансного стабилизатора.

Современные стабилизаторы[править | править код]

В настоящее время основными типами стабилизаторов являются:

  • электродинамические
  • с электромеханическим сервоприводом регулирующего элемента, например, автотрансформатора
  • феррорезонансные
  • электронные разных типов
    • ступенчатые (силовые электронные ключи, симисторные, тиристорные)
    • ступенчатые релейные (силовые релейные ключи)
    • компенсационные (электронные плавные)
    • комбинированные (гибридные)

Промышленностью производятся разнообразные модели с входным напряжением однофазной сети, (220/230 В), так и трёхфазной (380/400 В) исполнении, с выходной мощностью их от нескольких единиц ватт до нескольких мегаватт. Трёхфазные модели выпускаются двух модификаций: с независимой регулировкой по каждой фазе или с регулировкой по среднефазному напряжению на входе стабилизатора.

Выпускаемые модели также различаются по допустимому диапазону изменения входного напряжения, который может быть, например, таким: ±15 %, ±20 %, ±25 %, ±30 %, ±50 %,−25 %/+15 %, −35 %/+15 % или −45 %/+15 %. Чем шире диапазон (особенно в сторону снижения входного напряжения), тем больше габариты стабилизатора и выше его стоимость при той же выходной мощности. В настоящее время существуют модели стабилизаторов напряжения с нижним допустимым входным напряжением 90 вольт.

Важной характеристикой стабилизатора напряжения является его быстродействие, — скорость отклика на возмущение. Чем выше быстродействие, тем быстрее стабилизатор отреагирует на изменения входного напряжения. Быстродействие определяется как промежуток времени, за которое стабилизатор способен изменить выходное напряжение на один вольт. У разного типа стабилизаторов разная скорость быстродействия. —>

Важным параметром является точность стабилизации выходного напряжения стабилизатора переменного сетевого напряжения. Согласно ГОСТ 13109-97 предельно допустимо отклонение выходного напряжения на ±10 % от номинального. Точность стабилизации современных стабилизаторов напряжения колеблется в диапазоне от 0,5 % до 8 %.

Точности в 8 % вполне хватает для обеспечения исправной работы подавляющего большинства современной бытовых и промышленных электротехнических устройств со встроенными инверторными и импульсными блоками питания. Так как мощность оборудования напрямую зависит от напряжения, то для обеспечения корректной (заявленной производителем) работы с прогнозируемым результатом и расходом электроэнергии необходимо точное напряжения (0,5-1 %).[источник не указан 1445 дней] Более жесткие требования (точность стабилизации лучше 1 %) предъявляются для питания сложного оборудования (медицинское, высокотехнологичное и подобное). Важным потребительским параметром является способность стабилизатора отдавать номинальную мощность во всем диапазоне входного напряжения, но не все стабилизаторы обладают таким свойством.

КПД сервоприводных стабилизаторов большой мощности более 98 %, а электронных большой мощности — 96 %.

  • Вересов Г. П. Электропитание бытовой радиоэлектронной аппаратуры. — М.: Радио и связь, 1983. — 128 с.
  • Китаев В. В. Электропитание устройств связи. — М.: Связь, 1975. — 328 с. — 24 000 экз.
  • Костиков В. Г., Парфенов Е. М., Шахнов В. А. Источники электропитания электронных средств. Схемотехника и конструирование: Учебник для ВУЗов. — 2. — М.: Горячая линия — Телеком, 2001. — 344 с. — 3000 экз. — ISBN 5-93517-052-3.
  • Штильман В. И. Микроэлектронные стабилизаторы напряжения. — Киев: Техніка, 1976.
  • Лепаев Д. А. Электрические приборы бытового назначения. — М.: Легпромбытиздат, 1991. — 272 с. — 20 000 экз.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
