Труба ВГП оцинкованная: характеристики, классификация и применение
Водогазопроводные (ВГП) оцинкованные трубы были и остаются лидирующим материалом для прокладки соответствующих трубопроводов. Альтернативные материалы постепенно заполняют отдельные сегменты спроса на строительство газо и водопроводных, отопительных коммуникаций. Например, пластиковые трубы активно используют для монтажа бытовых водопроводов в помещениях, отопительной разводки, но для газовых коммуникаций их использование запрещено.
Отличительной особенностью труб ВГП является государственная стандартизация их производства. Жесткие требования к качеству позволяют получать надежный трубный материал с заявленными характеристиками.
Особенности и технические характеристики водогазопроводных труб
ВГП трубы – это изделия, которые имеют сварной шов. Производство их значительно дешевле, чем производство цельнокатаной трубы. Жесткие стандарты позволяют выпускать сварные трубы, не уступающие по прочности цельнокатаным. Для защиты наносят цинковое покрытие как внутри трубы, так и на ее внешней стороне.
Оцинкованные ВГП трубопроводы отличает:
- устойчивость к коррозии;
- длительная безаварийная эксплуатация;
- универсальность использования;
- относительно низкая цена.
Электросварные трубы различают черные (без антикоррозийного покрытия) ВГП трубы и оцинкованные. Официальные требования к этим материалам изложены в ГОСТ 3262-75. Круглые ВГП трубы с производства выпускают гладкими, с резьбой или муфтой. Резьба отличается по локации (внешняя или внутренняя) и по способу нанесения (накатанная, нарезанная).
Резьба накатом не должна уменьшать внутренний диаметр трубы более чем на 10%. Строгих требований к размеру резьбы нет – она может быть как длинной, так и короткой.
Обратите внимание! Оцинкованные профильные (квадратные, прямоугольные) трубы регулирует ГОСТ 8639-82. Для монтажа водопроводов и газотранспортных коммуникаций они не применяются.
Общим для профильных и сварных круглых стальных труб является их использование в городской инфраструктуре, не относящейся к транспортирующим коммуникациям. Это оформление билбордов, благоустройство городского уличного пространства, придомовых территорий, строительство детских площадок. «Непрофильное» использование оцинкованных труб достигает значительных масштабов.
Значимой характеристикой ВГП трубного материала является толщина стенки. Самые долгоживущие трубы – это толстостенные оцинкованные.
Следует учитывать, что толщина стенки трубы сказывается на ее диаметре и весе. Наружный размер оцинкованной стальной ВГП трубы остается неизменным, независимо от толщины стенки. Таким образом, лучшие показатели пропускной способности, при прочих равных условиях, будет демонстрировать тонкостенная труба. Трубы изготовляют по размерам и массе, приведенным в таблице, размеры указаны в мм.
С рабочим давлением обратная зависимость. Тонкостенная труба выдерживает до 25 атм., толстостенная – до 35 атм.
Трубы со средней толщиной стенки называют обычными. Покупка трубной продукции такого типа осуществляется на вес, т. е. потребитель платит не за погонный метр, а цена привязана к весу изделия.
Обратите внимание! При монтаже оцинкованных труб следует использовать качественные фитинги из нержавеющей стали или оцинкованные. Соединение ВГП оцинкованного трубопровода простыми стальными деталями сделает коммуникации уязвимыми для коррозии.
Производство ВГП труб
Производство труб ВГП регулирует ГОСТ 3265-75. Параметры стали для металлопроката соответствуют ГОСТ 380-94 или ГОСТ 1050-88, в зависимости от марки стали (используют сталь 20, 10, 3СП, 3ПС). Заводы по производству сварных труб расположены по всей территории. Изготовление является автоматизированным процессом, проводится на станках специальных размеров, которые обуславливают длину выпускаемой трубной продукции. Это сегменты труб от 1, 5 м до 4 м, от 4 м до 11 м.
Производственный цикл схематично можно описать так:
- на первом этапе прокатный металл делят на штрипсы – заготовки определенного размера, с заданными параметрами толщины;
- металлические полосы подают на формовочные станки;
- на формовочном оборудовании металл закручивают в трубу;
- заготовки сваривают особо прочным швом методом электросварки;
- проверяют качество шва на скрытые дефекты.
Проверка качества электросварного шва проводится на специальном оборудовании, которое просвечивает шов рентгеновскими лучами, выявляя неоднородность соединения.
На длительность и надежность эксплуатации трубопровода влияет не только качество его изготовления, но и характер, химическая активность транспортируемого вещества, окружающей среды.
Что дает оцинковка
Оцинковка стальной трубы наносится в целях защиты стали от окисления. Цинковое покрытие является не только механическим препятствием для защиты стали. Механизм действия оцинковки более сложен. Он основан на разном электрохимическом потенциале цинка и железа.
Первый рубеж защиты – механический. Второй – анодный, где цинковое покрытие выступает в роли восстановителя железа при коррозийных процессах. Цинк, как химически активный металл, легко вступает в реакцию с агрессивными газами, особенно во влажной среде. Однако его разрушение останавливают сами продукты этого разрушения, которые осаживаются на цинковом покрытии, заполняя собой пораженные участки. Таким образом, до стали, говоря простым языком, дело не доходит. Этим объясняется, что даже нарушенный цинковый слой продолжает защищать железо от ржавления.
Антикоррозийный цинковый слой утяжеляет трубу всего на 3%, но добавляет к ее сроку службы десятки лет. Средний срок эксплуатации оцинкованной толстостенной трубы превышает 50 лет.
Это интересно! По статистике ржавление железа уничтожает ежегодно до 12% металла, суммарно добываемого на планете. Наиболее активное разрушение металла идет в атмосфере мегаполиса и в тропическом климате.
Параметры оцинкованных труб
ГОСТ 3262-75 регламентирует следующие показатели:
- толщину стенки;
- вес погонного метра;
- наружный размер сечения;
- проходную способность.
Эти данные можно найти в документе в виде связанной таблицы, отдельно для каждого вида толщины стенки: тонкая, средняя (обыкновенная), толстая. Разброс внешнего диаметра от 10,2 мм до 165 мм.
Жесткий регламент предусмотрен для отклонений по массе. Здесь ее вариативность не может превышать 8%. В отдельных случаях, по согласованию с заказчиком, производитель может расширить вилку допустимых отклонений по массе до 10% на одну трубу. Однако отклонения на всю партию не должны превышать значений регламента.
Обратите внимание! Длина труб является отдельным стандартом для производителя и кратна составляет 4 м или 12 м. На заказ, по предварительной договоренности, производят немерные трубы.
Маркировка трубы содержит сведения о ее внешнем диаметре, толщине стенки, ГОСТ, согласно которому она изготовлена, способ ее соединения (муфта, резьба, отсутствие всего). Например, маркировка М-20х2,8 ГОСТ 3262-75 означает, что это труба с муфтой, диаметром 20 мм и толщиной стенки 2,8 мм.
Классификация по классу точности
Классификация по классу точности подразумевает деление всех трубных материалов на два класса:
- Обычной точности ГОСТ 1050.
- Повышенной точности (прецизионные) ГОСТ 9567-75.
Трубы оцинкованные обычной точности выпускают без строгих требований к составу стального сплава и механическим характеристикам готового изделия. Их используют для монтажа бытовых коммуникаций, где нет повышенной нагрузки на трубу в процессе ее эксплуатации.
Для прецизионных трубных материалов установлены требования к химическому составу сплава. Черные и оцинкованные ВГП трубы повышенной точности используют для монтажа производственных трубопроводов, где требуются повышенные характеристики механической прочности (эксплуатация при высокой температуре и давлении).
Для трубных материалов повышенной точности указаны более жесткие требования в отклонении от стандарта наружного диаметра и толщины стенки. Табличные данные ГОСТ содержат требования к размерам в зависимости от способа производства — холоднокатаные и горячекатаные.
Cкачать ГОСТ 3262-75 Трубы стальные водогазопроводные можно ЗДЕСЬ.
Водогазопроводные трубы пользуются устойчивым спросом на рынке трубных материалов. Для монтажа газопроводов не найти лучшего сочетания цена/качество. Полимерные материалы не заменят в условиях холодного климата оцинкованные трубопроводы при монтаже наружных участком бытовых трубопроводов.
Одностенные и двустенные дымоходы из оцинкованной стали – чем хороши и чем опасны
- Содержимое:
- Можно ли оцинкованные трубы использовать для дымохода
- Вред оцинкованных дымоходов
- Срок службы дымохода из оцинковки
- Виды труб дымоудаления из оцинкованного железа
- Сэндвич трубы для дымохода из оцинковки
- Одностенные дымоходные трубы из оцинковки
- Монтаж оцинкованных труб дымоотведения
- Правила наружного и внутридомового обустройства трубы
- Как и чем утеплить оцинкованный дымоход
- Можно ли покрасить дымоход из оцинковки
- Дымоход из оцинковки – вопросы и ответы
То время, когда в качестве системы дымоотведения традиционно использовался кирпичный дымоход или асбестовая труба, давно прошло. На данный момент появилось много аналогов (трубы из нержавейки, керамики, сэндвич), превосходящих последние варианты техническими и теплоизоляционными характеристиками. Одним из возможных вариантов обустройства системы дымоудаления является дымоход из оцинкованной стали.
Можно ли оцинкованные трубы использовать для дымохода
Изготовление дымохода из оцинкованного металла является, наверное, одним из самых спорных решений. С одной стороны, этот вариант намного дешевле, чем аналоги из нержавейки, с другой, есть опасения (не без оснований), что использование оцинковки повлияет на здоровье тех, кто проживает в здании.
Перед выбором дымохода данного типа потребуется учесть возможные риски и нюансы эксплуатации.
Вред оцинкованных дымоходов
Использовать нержавеющие оцинкованные трубы для дымохода можно, но потребуется учитывать определенные нюансы, связанные с эксплуатацией и характеристиками металла. В одном из справочников об оцинковке говорится следующее:
- Нагрев цинка свыше 419,5°С опасен. В это время, особенно в условиях повышенной влажности, образуется окись металла. Испарения ядовиты и приводят к тяжелым отравлениям.
- Чистый цинк не опасен для здоровья человека и содержится в его организме: зубах, поджелудочной железе, крови и т.д.
- Особенно опасен технический цинк – во время производства, для придания металлу необходимых технических характеристик, в примесь добавляют мышьяк, сурьму и свинец.
Из всего перечисленного можно сделать вывод – труба для дымохода из оцинковки может безопасно использоваться в системах дымоотведения с низкой температурой отходящих газов. Абсолютно не влияют на здоровье человека конструкции по типу сэндвич, где внутренний контур изготовлен из нержавейки, а наружный из оцинковки.
Делать дымоход из оцинкованной стали стоит при подключении к отопительному оборудованию с температурой отходящих газов не более 350°С. Как правило, можно безопасно использовать трубу совместно с газовой техникой: колонками, котлами и конвекторами.
Срок службы дымохода из оцинковки
Срок эксплуатации трубы зависит от многих факторов, но в целом дымоход вполне может прослужить до 10 лет, без потери герметичности. Для увеличения срока эксплуатации следует придерживаться следующих рекомендаций:
Необходимо утеплить одноконтурный дымоход из оцинковки. Без теплоизоляции труба прослужит недолго, по причине разъедания конденсатом и прогорания за счет скопившейся сажи. Утепление оцинкованной трубы на наружном участке дымохода является обязательной мерой.- Краска для оцинковки существенно продлевает срок службы изделия.
- Толщина стали, используемой для дымохода должна быть не менее 1 мм. Оцинковка с меньшей толщиной быстро прогорает. На строительных форумах можно найти информацию о том, что данный материал 0,6-0,8 мм прогорал уже спустя полгода эксплуатации.
Необходимо утеплить одноконтурный дымоход из оцинковки. Без теплоизоляции труба прослужит недолго, по причине разъедания конденсатом и прогорания за счет скопившейся сажи. Утепление оцинкованной трубы на наружном участке дымохода является обязательной мерой.При соблюдении всех технических условий, оцинкованная труба гарантированно прослужит не менее 10 – 15 лет.
Виды труб дымоудаления из оцинкованного железа
Потребителю предлагаются одностенные и двустенные оцинкованные трубы. Для удобства монтажа, производители изготавливают все необходимые комплектующие: тройники, ревизионные каналы и конденсатосборники. Поддерживается стандартный ряд диаметров. Заказать на заводе трубу или переходники нестандартных размеров, будет достаточно проблематично.
Чтобы подобрать необходимый материал для системы дымоотведения, потребуется учитывать технические характеристики, устойчивость материала к прогоранию и воздействию кислотной среды, а также основные возможности эксплуатации.
Сэндвич трубы для дымохода из оцинковки
Двухконтурные утепленные трубы для дымохода из оцинкованного листа выпускаются в двух модификациях:
- Сэндвич трубы – конструкция, где внутренний и внешний слой сделан из оцинкованного металла. Конструкция уменьшает продуцирование конденсата, но не способна выдерживать значительный нагрев. Деформация наступает при нагреве внутреннего слоя до 500°С.
- Модульные дымоходы из нержавеющей кислотостойкой стали с наружным утеплением и обечайкой из оцинковки. Такое устройство существенно удешевляет себестоимость конструкции и увеличивает срок эксплуатации практически в два раза.
Сэндвич трубы – конструкция, где внутренний и внешний слой сделан из оцинкованного металла. Конструкция уменьшает продуцирование конденсата, но не способна выдерживать значительный нагрев. Деформация наступает при нагреве внутреннего слоя до 500°С.Внутренний слой трубы должен изготавливаться из металла с толщиной 1 мм, для внешнего достаточно 0,5 мм.
Технические данные теплоизолированных уличных дымоходов в оцинкованном кожухе практически идентичные тем, что имеют аналоги, полностью изготовленные из нержавеющей стали. Для увеличения срока эксплуатации, внешний контур можно окрасить.
Одностенные дымоходные трубы из оцинковки
Изделие имеет простую конструкцию. Технология изготовления дымоходных труб из оцинкованной стали следующая:
- Из листов железа делают заготовки.
- Листы окунают в ванную с расплавленным цинком.
- В результате химической реакции, на поверхность наносится слой цинка толщиной до 60 мкм.
- Листы скручивают в трубы, швы заваривают.
Из листов железа делают заготовки.Оцинкованная сталь должна быть не менее 1 мм. СНиП допускается установка дымохода из оцинковки с толщиной 0,8 мм. Но как показывает практика, такие изделия достаточно быстро прогорают и приходят в негодность.
Дымоход из оцинковки быстро выгорает в следующих случаях:
- Отсутствует утепление.
- Неправильно подобранная толщина трубы.
- Несоблюдение или нарушение производственного процесса. Оцинковку производят из углеродистой стали, согласно ГОСТ 14918-80.
Если все указанные условия соблюдены, однослойная труба из оцинковки сможет проработать до 10 лет.
Монтаж оцинкованных труб дымоотведения
Большинство производителей, при продаже комплекта системы дымоотведения, прилагают подробную инструкцию по монтажу своими руками. Смонтировать конструкцию самостоятельно не сложно, достаточно учесть некоторые особенности, хорошо знакомые профессионалам:
- Соединять элементы дымохода необходимо методом труба в трубу, начиная с нижнего сегмента конструкции.
- Для чистки дымоходов из оцинковки необходимо предусмотреть несколько ревизионных колодцев.
- Через каждые полметра, чтобы обеспечить максимальную устойчивость ветровой нагрузке, крепят стеновые кронштейны для установки.
- При прохождении плит перекрытия и кровли, устанавливают узел прохода дымохода.
Соединять элементы дымохода необходимо методом труба в трубу, начиная с нижнего сегмента конструкции.Монтаж выполняют в согласии с существующими противопожарными нормами и СНиП.
Правила наружного и внутридомового обустройства трубы
Правильный монтаж дымохода из оцинкованных труб внутри помещения предусматривает соблюдение следующих рекомендаций:
- Расстояние до несущих конструкций не менее 1 м.
- Пожарная разделка, при прохождении плиты перекрытия утепленной трубой, не менее 50 мм, неутепленной 150 мм. Зазоры заполняются негорючим утеплителем.
- Герметизация дымохода из оцинковки является обязательным условием эксплуатации. Стыки обрабатываются огнеупорным герметиком, на силиконовой основе.

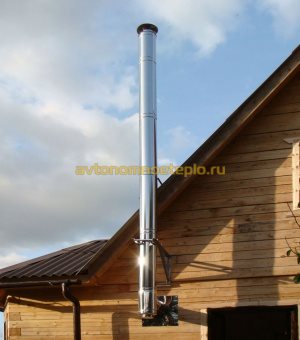

Следующие рекомендации необходимо соблюдать при наружном монтаже:
- Запрещается устанавливать конструкции без утепления. Недостатками холодного дымохода из оцинковки являются увеличенное продуцирование конденсата, малый срок службы и вероятность возникновения обратной тяги.
- Высота трубы рассчитывается в зависимости от степени удаленности дымохода от конька. Трубу, расположенную на расстоянии до 1,5 м, поднимают как минимум на 0,5 м над высшей точкой кровли. Конструкцию дымоотведения, удаленную на 1,5-3 м, изготавливают вровень с коньком.
- При использовании для печи или твердотопливного котла, на оголовок дымохода устанавливают искрогаситель.
- Крепить дымоходную трубу из оцинкованного железа следует с помощью специальных кронштейнов, в строго вертикальном положении. Горизонтальные участки дымохода не должны превышать 3 м.
Применение утепленных оцинкованных труб для дымоходов уменьшает количество выпадаемого на внутренних стенках контура конденсата и соответственно, увеличивает сроки эксплуатации.
Как и чем утеплить оцинкованный дымоход
Если самостоятельно утеплить трубу дымохода из оцинкованной стали от конденсата, можно снизить себестоимость конструкции в 1,5-2 раза. Для выполнения работ потребуется следующее:
- Теплоизоляция – используется минеральный негорючий утеплитель с низкой степенью поглощения влаги. Толщина материала не менее 5 мм.
- Защитный слой – сверху минеральный утеплитель закрывают фольгированным материалом. Слои фиксируют вязальной проволокой или хомутами.
Термоизоляция дымохода из оцинкованного железа помогает решить проблему с конденсатом и наличием устойчивой тяги. Труба хорошо и быстро прогревается, что обеспечивает стабильное давление в системе дымоотведения.
Ставить утепленный дымоход из оцинковки можно для газового котельного оборудования, печей, каминов и другой техники.
Можно ли покрасить дымоход из оцинковки
Со временем оцинкованная сталь белеет. Это связано с окислением цинкового напыления. Внешний вид изделия и его прочностные характеристики при этом существенно ухудшаются. Чтобы избежать потери свойств металла, необходимо, окрасить трубу.
Обычная эмаль, буквально через несколько месяцев начнет шелушиться и отпадать от поверхности.
Для окрашивания дымохода используют краску для кровельного железа. Крашенная оцинковка гарантированно прослужит дольше, по крайней мере, на 5 лет.
Дымоход из оцинковки – вопросы и ответы
Как и у любого другого материала, используемого при производстве дымоходов, оцинкованная сталь имеет свои плюсы и минусы. Создание правильных условий эксплуатации, улучшает технические характеристики и увеличивает срок службы металла.
Было замечено, что покупатели снова и снова задают одни и те же вопросы. На некоторые, наиболее типичные, опытные монтажные бригады постарались дать ответ.
Каким требованиям должна соответствовать оцинкованная сталь, используемая для дымоходов?
Оптимальным будет использование дымохода, изготовленного из оцинкованной стали, марки AISI 309. Это сплав, в состав которого входит хром, никель и цинк. Состав обеспечивает высокие теплотехнические характеристики: устойчивость к прогоранию, воздействию высоких температур.
AISI 309 – это кислотостойкая оцинковка. Оптимальной толщиной стенок трубы является 1 мм. При условии использования конструкции сэндвич, толщина наружного слоя может быть уменьшена до 0,5 мм.
Что делать, если из оцинкованной трубы постоянно капает вода?
Причина кроется в ускоренном образовании конденсата в трубе. Повышенное конденсатообразование, в свою очередь, указывает на несколько ошибок, допущенных во время монтажа.
- Ошибочная высота трубы – в результате образуется недостаточная и обратная тяга, что и провоцирует образование влаги в трубе.
- Неутепленная труба – чистая оцинковка, без наложенного сверху утеплителя, является главной причиной увеличенного скопления и появления жидкости.
Чтобы избежать постоянного продуцирования конденсата, стоит выбрать утепленный дымоход из нержавеющей стали с наружным слоем из оцинкованной стали.
Чем почистить оцинкованную трубу от сажи?
Безопасность дымохода из оцинкованной стали во многом зависит от регулярного обслуживания конструкции. Крайне важно следить за тем, чтобы внутри контура не скапливалась сажа. Причин этому несколько:
- Возгорание сажи – температура горения около 1000°С, для деформации и прогорания трубы требуется чуть более 500°С.
- Воздействие кислоты – сажа является главным химическим элементом, необходимым, чтобы конденсат преобразовался в сильнодействующую кислоту.
Для чистки лучше не использовать механические устройства. Такая чистка оставляет царапины на внутренней поверхности и приводит к ускоренному скоплению сажи. Дымоход из оцинковки продержится в течение 10 лет, только там, где заботятся об удалении продуктов сгорания.
Что лучше для дымохода – оцинковка или нержавейка?
Сравнивая дымоходы из нержавеющей стали и оцинковки, можно прийти к выводу о явном преимуществе первых, относительно сроков эксплуатации и надежности, и вторых, что касается стоимости. Цены на оцинкованные трубы приблизительно в 2-3 раза меньше, чем на аналоги из нержавейки.
С другой стороны, дымоходы из нержавеющей стали гарантированно прослужат не менее 25 лет. И как показывает практика, нередко хозяева заказывают замену дымохода из оцинкованной стали на дымоход из нержавейки, уже спустя 2-3 года эксплуатации.
Стоит упомянуть и о возможном вреде цинка для человека, что делает нецелесообразным использование трубы при подключении к отопительному оборудованию с высокой температурой отходящих газов. Не рекомендуется использовать оцинковку для камина, твердотопливного котла, дровяной печи и т.д.
Одностенные трубы из цинка лучше использовать в качестве временного дымохода. Оптимальным будет применение данного материала для бытовок, гаражей и других нежилых помещений. В квартирах и частных домах, следует устанавливать сэндвич дымоходы – внутренняя нержавейка, наружная оцинковка.
Какие дымоходы лучше – эмалированные или оцинкованные?
Эмаль надежно защищает трубу от коррозии, а человека от испарения тяжелых и ядовитых металлов. С точки зрения безопасности, использование эмалированных труб лучше, чем оцинкованных. Недостатком дымоходов, покрытых эмалью, является подверженность защитного покрытия механическому воздействию. От удара, эмаль способна отколоться. Монтаж необходимо осуществлять крайне осторожно.
Монтаж системы дымоотведения необходимо осуществлять с помощью оцинкованных сэндвич труб для дымохода. Конструкции без утепления лучше использовать исключительно как временную меру. Через несколько лет, лучше заменить холодную трубу, на аналогичную из нержавейки, либо установить керамическую систему дымоотведения. Без надлежащего утепления, труба, в лучшем случае, прослужит всего 1-2 отопительных сезона.
Горячее цинкование срок службы покрытия
Горячее цинкование зачастую осуществляется в целях защиты стали от коррозии, вне зависимости от климатических условий. За счет этого на многие десятилетия сохраняется долговечность и не требуется дополнительного обслуживания. Горячее цинкование имеет стойкость к коррозии и зависит от его эксплуатации. Корродируемость проходит со скоростью 1/30 к незащищенной стали, находясь в той же среде.
Важно проводить измерение уровня ослабления покрытия, это гарантирует хорошие показатели в целях выявления оставшегося срока службы вплоть до необходимого технического обслуживания. Это связано с тем что цинк способен образовать начало коррозии на поверхности. Элемент в содержании цинка, запускающие этот процесс, являются нерастворимыми, поэтому скорость образования коррозии замедляется с течением определенного времени.
Что может влиять на срок службы цинкового покрытия?
Толщина цинковых покрытий определяет стойкость к коррозии, а состояние окружающей среды влияет на ее изменяемость.
Влияние среды на цинковое покрытие происходит в разной степени. Если планируется бюджет для планового технического обслуживания, то предсказуемость жизнедеятельности покрытия имеет важное значение.
Сталь, подверженная защите методом горячего цинкования, может выдерживать различные коррозионные факторы вне зависимости от следующих факторов:
- используются в атмосфере металлоконструкции, подверженные горячему цинкованию;
- воздействуют ли УФ лучи, снега или другие осадки;
- погружены ли они в воду;
- содержатся в бетоне, почве или других средах.
За дополнительной информацией о сроке службы горячей оцинковки можно обратиться к сотрудникам компании.
виды, области применения и достоинства
Оцинкованные трубы благодаря цинковому покрытию обладают повышенной долговечностью и стойкостью к коррозии по сравнению с черным металлопрокатом. Сортамент изделий из черных металлов и с цинковым слоем идентичен. Оцинкованная сталь получила широкое применение в системах водоснабжения, теплоснабжения, газоснабжения, строительстве, монтаже наружной рекламы, знаков дорожного движения.
Оцинкованные трубы отличаются высокой стойкостью к коррозии и применяются на самых разных объектах строительства
Производство оцинкованных труб: технология и виды
При применении такого материала как сталь необходимо учитывать, что она окисляется при взаимодействии с воздухом и различными жидкостями. Для снижения данного негативного качества производят цинкование. Окисление цинка происходит быстрее, что позволяет защитить сталь от коррозии. При производстве оцинкованных труб используют высококачественную углеродистую сталь марок:
К самым распространенным методам производства этого типа изделий относят горячую и диффузионную оцинковку. При горячем цинковании стальная заготовка окунается в расплавленный цинк при температуре около 450 °C. Диффузное цинкование основывается на проникновении атомов цинка в межкристаллическую решетку железа. Такой метод обеспечивает высокую механическую прочность покрытия, стойкость к отслаиванию и сколам. Для термодиффузного цинкования конструкция из черного металла помещается в контейнер с порошком цинка. Насыщение цинком поверхности происходит при температуре 290-450 °C. В результате оцинкованная труба кроме антикоррозийных свойств обладает электрохимической защитой. Черный металл становится катодом, а от коррозии постепенно разрушается анод цинк.
Современные производители предлагают обширную номенклатуру оцинкованного проката. Наряду с классическим круглым, можно купить изделие с квадратным или прямоугольным сечением. Кроме формы, трубы также различаются по длине и толщине стенок. Наружный диаметр может составлять от 17 мм до 159 мм, а проходной диаметр оцинкованных труб варьируется от 10 до 150 мм. Такое разнообразие обуславливает множество вариантов применения.
Слой цинка наносится на готовые стальные трубы — сварные или бесшовные
Области использования оцинкованного проката
Самая распространенная сфера — жилищно-коммунальное хозяйство и прокладка разных коммуникаций. В ЖКХ долговечность оцинкованных труб особенно важна. Большинство сетей прокладывается под землей, где частная замена сопряжена со сложностями. Кроме отопления, водоснабжения и подачи газа, оцинкованный прокат используют для опор наружного освещения. Изделия с усиленным швом и цинковым покрытием с наружной и внутренней стороны применяют для монтажа сантехнических и пожарных трубопроводов.
Важно! Оцинкованные трубы не выдерживают высокое давление. Максимальное значение для систем с водой 16 БАР, для сжатого воздуха 10 БАР.
Оцинкованный металлопрокат незаменим в дорожном строительстве. Его используют при изготовлении и установке знаков и указателей дорожного движения, столбов светофоров, а также как опоры для дорожных и мостовых ограждений. При толщине цинкового слоя 30 мкм и выше, изделие способно длительное время выдерживать агрессивное атмосферное воздействие и повышенный уровень влажности. Десятки лет эксплуатации обеспечивают существенную экономию на замене и ремонтах дорожных знаков, указателей и столбов. В дорожном строительстве ключевое значение играет унифицированная длина столбов и опор знаков и указателей. В этом случае актуально, что большинство заводов предлагают резку оцинкованного сортамента под конкретные размеры.
Оцинкованный металлопрокат широко востребован в строительстве. Трубы нашли применение при возведении производственных сооружений, выставочных павильонов, спортзалов, складских помещений, ремонтных мастерских, парковок, навесов и других облегченных конструкций. В частном строительстве оцинкованные трубы применяют в качестве столбов для заборов, воздуховодов для систем вентиляции, каркасов клеток для разведения птицы и мелких домашних животных. Такая популярность связана с низкими затратами на эксплуатацию, конструкции могут прослужить около 40 лет без дополнительной обработки.
Устойчивость оцинкованных труб к коррозии позволяет использовать их для монтажа уличных конструкций
В аграрном секторе также высокий спрос на оцинкованные изделия. Трубы с цинковой защитой можно встретить в элеваторах, оранжереях, теплицах. Однако, самое распространенное применение — подача минеральных удобрений и полив в растениеводстве. Благодаря цинковому покрытию металлопрокат выдерживает умеренное воздействие агрессивных щелочных и кислых сред.
В садоводстве и виноградарстве оцинкованные трубы применяют как опору для молодых плодовых деревьев и виноградных лоз. В животноводческих комплексах цинковое покрытие продлевает срок эксплуатации опор в коровниках, курятниках, стойлах и прочих помещениях для содержания скота и птицы. Антикоррозионные свойства труб позволяют им более длительный срок сопротивляться негативному воздействию отходов жизнедеятельности животных. Например, максимальная эксплуатация трубы из черного проката в загоне для содержания и кормления животного 5 лет, с необходимостью периодически проводить ремонтные работы. В то же время оцинкованная труба без реконструкции прослужит не менее 10 лет.
Способы соединения оцинкованных труб
Одна из главных задач оцинкованных труб – транспортировка жидких и газообразных сред. Разумеется, требования к герметичности соединений очень высоки, ведь только так можно избежать потерь носителя.
Современные монтажники применяют 3 способа соединения:
1. Установка муфт. Данный метод безрезьбового соединения преимущественно применяется в пожарных трубопроводах. Из-за высокого давления среды другой тип соединения технически невозможен. В основе способа лежит «замковое» соединение – внутренняя часть замка муфты фиксируется за риску на заготовке.
2. Резьбовое соединение. На внешнюю сторону оцинкованной трубы нарезкой на станке либо с помощью плашки наносится резьба. На резьбу также цепляется муфта с резьбой в несколько витков на внутренней поверхности.
Чаще всего для монтажа труб с покрытием из цинка применяют резьбовое соединение
3. Сварка. Самый распространенный метод; электродуговая сварка под действием переменного тока. Для соединения оцинкованных коммуникаций следует отказаться от данного способа — при сварке цинк испаряется, выделяя при этом вредный для здоровья человека и окружающей среды сварочный аэрозоль. Сам же соединительный шов теряет коэффициент прочности и несущую функцию.
Лучший вариант – резьбовое соединение с муфтой. Удобство монтажа сочетается с последующей простотой проведения ремонтных работ. Для гражданского строительства особенно важно, что для соединения не нужны специальные инструменты (сварочный аппарат, паяльник и т.п). Смонтированную конструкцию при необходимости можно снова разобрать обычным гаечным ключом.
Достоинства оцинкованной трубы
Сама по себе сталь относится к надежным материалам и характеризуется высокой прочностью и достаточно долгим сроком службы. Цинкование позволяет улучшить характеристики стальной трубы, и она приобретает:
- стойкость к воздействию агрессивных сред;
- высокую степень защиты от коррозии;
- эстетичный внешний вид – гладкую блестящую или матовую поверхность;
- антибактериальные свойства. Цинк препятствует развитию различных болезнетворных бактерий. Это свойство особенно важно для водогазопроводных труб;
- повышенный срок эксплуатации. Оцинкованный стояк отопления может простоять 50 лет, а стальной прослужит 10-15 лет.
Обратите внимание! Труба с цинковым покрытием тяжелее черной на 3%.
Благодаря эстетичному внешнему виду, оцинкованные труб можно использовать для создания элементов декора без какой-либо дополнительной обработки
Оцинкованные трубы при сравнении с полипропиленовыми выигрывают за счет следующих преимуществ:
- Стойкость к ударному воздействию. На оцинкованной поверхности не образуются сколы в отличие от полимерного лакокрасочного покрытия.
- Трубы с цинковым покрытием характеризуются большей прочностью, и их нельзя повредить колющими или режущими предметами. Можно не бояться за деформацию при транспортировке монтаже или обслуживании.
- При воздействии высокой температуры оцинкованная сталь практически не расширяется, следовательно, размеры и диаметры остаются стабильны.
- Оцинкованные, как и железные трубы можно эксплуатировать в условиях более высокой температуры и давления. В отличии от полипропилена оцинкованная сталь используется в теплоснабжении, где температура воды превышает 140 градусов Цельсия.
- При оцинковке, благодаря более гладкой внутренней поверхности в коммуникациях не образуются препятствующие транспортировке жидких сред отложения.
- Их можно применять в вентиляционных системах и дымоходах. На внутренней поверхности не образуется слой пыли и остатков продуктов горения.
Подводя итоги, можно констатировать, что применение оцинкованных труб оптимально для различных сфер деятельности человека. Изделия сочетают доступную цену и отличные технические параметры. Благодаря высоким антикоррозионным свойствам и стойкости к атмосферному воздействию, трубы успешно применяют как внутри помещений, так и для наружных конструкций.
Можно ли применять неоцинкованные трубы для холодного водоснабжения
Вопрос:
Можно ли применять неоцинкованные трубы для водоснабжения
Ответ:
Согласно СП 30.13330.2016:
«Использование восстановленных стальных и других труб, а также бывших в употреблении видов металлоконструкций (профилей, листов, полос, шпунтов и др.) не допускается».
Согласно СП 30.13330.2012:
«4.7 Трубы, арматура, оборудование и материалы, применяемые при устройстве внутренних систем холодного и горячего водоснабжения, канализации и водостоков, должны соответствовать требованиям настоящих норм, национальных стандартов, санитарно-эпидемиологических норм и других документов, утвержденных в установленном порядке.
Для транспортирования и хранения воды питьевого качества следует применять трубы, материалы и антикоррозионные покрытия, прошедшие санитарно-эпидемиологическую экспертизу и имеющие соответствующие разрешения и сертификаты для применения в хозяйственно-питьевом водоснабжении.
7.1.1 Трубы, арматура, оборудование и материалы, применяемые при устройстве внутренних систем холодного и горячего водоснабжения, канализации и водостоков, должны соответствовать требованиям настоящего свода правил, национальных стандартов, государственным санитарно-эпидемиологическим и другим документам, утвержденным в установленном порядке.
7.1.2 Трубопроводные системы холодной и горячей воды должны выполняться из труб и соединительных деталей, срок службы которых при температуре воды 20°С и нормативном давлении составляет не менее 50 лет, а при температуре 75°С и нормативном давлении — не менее 25 лет, при этом гидравлические сопротивления должны оставаться неизменными в течение всего срока эксплуатации».
Согласно СП 253.1325800.2016:
«Магистральные трубопроводы и стояки систем ХВС и ГВС должны, как правило, предусматриваться из металлических труб: медных по ГОСТ Р 52318, стальных по ГОСТ 3262 с антикоррозионным покрытием внутренней и наружной поверхностей, оцинкованных, из нержавеющей стали».
На основании вышесказанного прямого запрета на использование неоцинкованных труб для водоснабжения нет.
Срок службы стальных труб
Очень сложно назвать те области, в которых стальные трубы не применяются. Их используют в нефтепроводах, теплотрассах, магистральных водопроводах, системах отопления и многих других. Очень многие интересуются, сколько же может прослужить труба из стали. Срок их службы очень зависит от условий эксплуатации.
Сколько могут прослужить стальные отопительные трубы?
Система отопления, в которой используются стальные трубы, всегда считалась прочной и надежной, способной выдержать довольно большие нагрузки. Срок службы стальных труб отопления составляет тридцать лет. Но почему же некоторые хозяева вновь строящихся домов отказываются от стальных труб и предпочитают делать отопление из пластика? А все дело в том, что неправильно трубы выбираются. Существует два вида стальных труб:
— шовный. Это самый дешевый вид труб из стали. Выбор такого вида трубы для отопления заранее обречен на провал, так как срок ее службы составляет всего лишь несколько лет и до тридцати лет они не доживут. Все потому, что при проведении системы отопления такую трубу согнуть очень тяжело и на месте изгиба шов просто лопается. Также изнутри шов хорошо обработать не получается, может появиться течь и потребуется замена трубы. Поэтому для отопительных систем она не подходит;
— бесшовный. Такие трубы намного надежней. Для индивидуального отопления рекомендованы такие трубы с диаметром 25 мм, при испытаниях они выдерживают нагрузку до 20 атмосфер. Поэтому лет двадцать, как минимум, такие трубы отслужат без проблем.
Вспомните, что раньше устанавливались для системы отопления только трубы из стали. И часто, при установке автономного отопления и замене стальных труб на пластиковые оказывалось, что они могли бы служить еще долго, при том, что установлены были лет двадцать назад.
Сколько могут прослужить водопроводные стальные трубы?
Срок службы стальных водопроводных труб и труб канализации из этого же металла составляет пятнадцать лет. Такие же трубы из стали оцинкованной могут прослужить и лет тридцать. В течение первых пяти лет эксплуатации внутренняя поверхность труб водопровода зарастает, а на поверхности появляется влажный конденсат, не говоря уже о том, что они выдерживают большие динамические нагрузки. А трубы из оцинкованной стали покрыты антикоррозионным покрытием, поэтому они могут служить намного больше.
Достоинства и недостатки стальных труб
Достоинства:
— низкая стоимость, однако, это компенсируется высокой стоимостью монтажных работ;
— прочность;
— при повышении температур присутствует слабая деформация;
— долговечность.
Недостатки:
— коррозия. Однако для ее задержки используется цинковое покрытие, которое есть на оцинкованных трубах, которые могут прослужить дольше всего;
— для работы с трубами требуется применение сварки;
— плохо гнутся;
— при резком повышении давления возможен разрыв трубы.
