Шумоизоляция вентиляционного короба материалы, монтаж

Главные параметры вентиляционного короба

Главный критерий, по которому выбирается вентиляционный короб — это его пропускная способность. Рассчитать ее способность человеку без специального образования не удастся, так как формула сложная, но есть масса таблиц, которые отражают необходимую пропускную способность, в зависимости от размеров короба.

Главная закономерность проста: пропускная способность зависит от имеющихся углов и неровностей в конструкции короба — чем их больше, тем сложнее воздуху правильно функционировать. Чтобы отводить одинаковый объем воздуха в этом случае, требуется более мощное оборудование либо большее сечение.

Поверхность вентиляционного короба — как внешняя, так и внутренняя, может быть гладкой или гофрированной. Также короба могут быть круглой, квадратной или прямоугольной формы, но круглые конструкции предпочтительней, так как в них нет препятствий для отвода воздуха и они просты в уходе. Короба различаются по материалу изготовления: пластик или металл.

Методы снижения шума и их характеристики

Прежде чем говорить о способах снижения шума, следует найти источник, из которого этот шум исходит. Причин шума может быть несколько:

1. Циркулирующий внутри вытяжки воздух. Причем чем больше препятствий встречается на пути воздушных потоков, тем сильнее будет шум.
2. Забитые пылью или другими осадками трубы вытяжки тоже могут стать причиной шума, но с этой проблемой легко справиться, проведя чистку вытяжки.
3. Мотор тоже может стать причиной шума, при этом справиться с этой проблемой самостоятельно практически невозможно. Мотор может располагаться как в самом корпусе, так и выше — за пределами помещения, где работает вытяжка.
4. Шум может быть и при неправильной установке воздуховода.

Во многих случаях можно выполнить шумоизоляцию воздуховода самостоятельно. Рассмотрим способы, которые помогут уменьшить шум:

• Заменить часть воздуховода и установить такой же, но с шумопоглощающим материалам аналогичного сечения. Для этого можно использовать гофру. Этот материал хорошо защищает от звуков, а также имеет высокую прочность.
• Установить шумоглушитель необходимого сечения. Это вид глушителя звука оснащен внутри звукопоглощающим материалам, поэтому поможет снизить аэродинамические и другие шумы.
• Если основной шум идет от вентилятора, то можно попробовать заменить его новым или подставить под него резиновые подушки, что снизит шум.
• Внутренняя или наружная звукоизоляция воздуховода. В этом случае самоклеящаяся звукоизоляция для воздуховодов будет идеальным вариантом. Во-первых, работать с ней просто и быстро, а во-вторых — этот материал хорошо поглощает звуки.

Особенности монтажа звукоизоляции в вентиляционном коробе

Если вы решили произвести изоляцию вытяжки на кухне или другом помещении своими руками, то необходимо произвести подготовительные работы. Во-первых, нужно очистить поверхность конструкции от имеющейся грязи. Во-вторых, подготовить рабочий инструмент и материал для шумоизоляции. Из инструментов может понадобиться шпатель, нож, клей.

Теперь разберем особенности монтажа поэтапно:

1. Необходимо подготовить материалы для подавления шума, толщиной от 3 до 9 мм, в зависимости от параметров короба. Материалом может быть пенополиэтилен, который чаще всего используется в качестве звукопоглощающего материала, к тому же — он защищает конструкцию от влаги и конденсата.
2. Затем обклеиваются выбранным материалом все неровные поверхности (углы, углубления и т.д.)
3. Материал крепится так, чтобы его отражающая сторона была наружу.
4. Стыки и швы материала необходимо заделать металлической лентой. Это поможет надежно закрепить края полотна и удержит их в момент эксплуатации.
5. Чтобы улучшить эффективность изолирующей конструкции, используются специальные материалы и подкладываются под конструкцию.

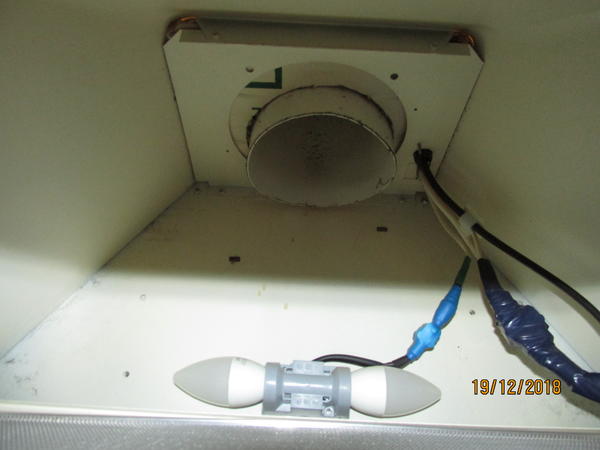

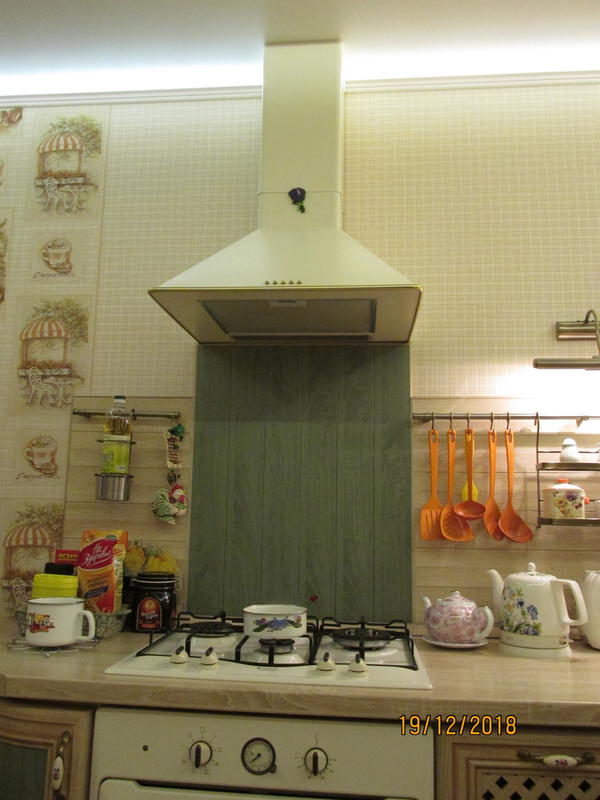

Шумоизоляция вытяжки

Шумоизоляцию вытяжки можно произвести самостоятельно. Для этого нужно подготовить необходимые материалы:

• Лист гипсокартона.
• Металлический лист.
• Шуруповерт и перфоратор.
• Строительные ножницы или нож.
• Саморезы и дюбеля.

Далее переходим к монтажу:

1. В первую очередь, необходимо сделать разметки на стене и потолке на месте будущей вытяжке. Далее, при помощи дюбелей, прикрепить профиль гипсокартона.
2. Следующим этапом подготавливаем вертикальные стойки из профиля, длина которых должна совпадать с длиной вертикального размера вытяжки.
3. Затем прикрепить стойки, соблюдая периметр будущей конструкции. Далее смонтировать нижнюю часть вентиляционной установки.
4. В середину конструкции вмонтировать гофрированный трубопровод. Затем подготовить остальные части гипсокартонной конструкции и смонтировать их с использование саморезов и перфоратора.

Звукоизоляция вентиляционных систем разделена на следующие части:

Существующие типы шумоглушителей

• Пластинчатый шумоглушитель. Представляет собой конструкцию, внешне напоминающую металлический короб, с проходным отверстием для воздушного потока, которое разделено на сектора. Каждая образованная ячейка, облицована звукоизолирующим материалом. Есть и другая конструкция пластинчатого шумоглушителя, в которой шумоизоляционные сегменты расположены между слоями из перфорированного металла. Это устройство эффективно снижает уровень аэродинамического шума, но также и существенно понижает давление в системе.
• Трубчатые шумоглушители. Изготавливается из двух труб, из которых внутренняя имеет множество отверстий. Внешняя труба является корпусом изделия. Между слоями металла находится звукопоглощающий материал. Как правило, такие приспособления устанавливаются на воздушные каналы, имеющие диаметр до 500 мм.

Шумоизоляция внешнего оборудования

Звукоизоляция вентиляционного оборудования, размещенного вне здания (вентустановки, вентиляторы), проводят в два этапа: борьба с шумом, распространяющимся по жестким контактам (структурный шум) и с шумом распространяющимся в воздушной среде (воздушный шум).

Работы, направленные на исключение передачи структурным путем, решаются установкой оборудования на индивидуально подобранные виброопоры. После выполнения данных работ вновь проводятся акустические замеры, призванные определить уровни звукового давления непосредственно от агрегатов, без косвенных источников, излучавших шум ранее, на основании которых и выбираются методы борьбы с воздушным шумом. При должном подходе к шумоизоляции шаги по борьбе с вибрацией предпринимаются до установки оборудования. Так для массивных машин, при достаточных объективных характеристиках, подготавливают плавающий фундамент, размещенный на эластичной подушке, исключающей вибрацию.

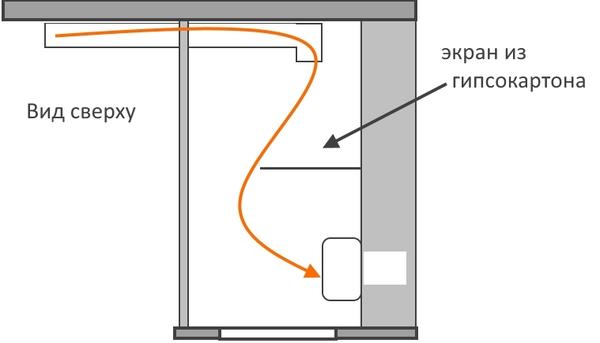

На пути распространения шума устанавливаются акустические экраны, выполненные из звукопоглощающего и звукоизоляционного материалов. Для улучшения шумозащитных характеристик сторону экрана, направленную к источнику дополнительно снабжают перфорацией. Снижение уровня шума от источника при применении акустического экрана происходит благодаря образованию области акустической тени, расположенной за экраном. Расчеты типа экрана, материалов, используемых для его создания, а также его размеров производятся индивидуально на основании уровней и частот звука, удаленности размещения экрана и точек контрольных измерений звука, требований по снижению и других факторов.

При проведении акустического расчета в случае недостаточной эффективности акустического экрана применяют звукоизоляционные укрытия, закрывающие оборудование со всех сторон. Конструкция укрытий схожа конструкции экранов. Для циркуляции воздуха на пути его следования внутри или снаружи укрытия (в проемах воздухообмена) размещают элементы глушения, не препятствующие перемещению воздушных масс, но поглощающие звук.

Предназначена для утепления внутренних помещений жилых и производственных зданий, тепловой изоляции оборудования и трубопроводов, теплоизоляции систем кондиционирования, воздуховодов, вентиляционных коробов, защиты от выпадения конденсата, как «отражающий экран» за батареями центрального отопления.

Состав: вспененный полиэтилен, дублирован теплоотражающим слоем из алюминиевой фольги с одной стороны и самоклеющимся слоем с другой.

Преимущества:

• 1.Алюминиевое покрытие обеспечивает высокий коэффициент теплового отражения – до 97%.
• 2.Шумоизоляция.
• 3.Материал надежно защищает вентиляционные системы от скопления конденсата.
• 4.Материал за счет гибкости и небольшой толщины применяется для изоляции любых форм металлических поверхностей.

Ошибки проектирования шумоизоляции

Когда проектируется вентиляция, могут допускаться определенные ошибки. Они и являются причиной возникновения шумов. Ошибок допускается несколько, но лучше все заранее предусмотреть. Подходить к решению задачи необходимо комплексно, начинать следует с расчета мощности вентиляторов, выбора схемы , определения размеров и вида труб

Важно сразу определить, где будут находиться заслонки, разветвления, колена для прокладки

Для вентиляционной системы требуется устройство особой вибрационной защиты, которая позволит исключить появление сильного шума.

Если не учесть всех особенностей прокладки системы, то акустические характеристики будут нарушены, появится шум во время эксплуатации. Он не доставляет удобства проживающим в доме. Чтобы избавиться от него, некоторые вентиляцию начинают отключать либо снижать ее мощность. В итоге вентилирование помещений получается недостаточным, а отсюда скопление влаги, образование плесени.

Аналогичная ситуация наблюдается при прохождении воздушных масс между фальшпотолками и перекрытиями. В таком случае система должна быть переделана, так как звукоизоляция потолка уже не поможет. Специалисты советуют выполнять над нежилыми помещениями, где звуки работающей вентиляции особого значения не имеют. Например, прокладка возможна над кухнями, санузлами, коридорами, кладовками. Если это невозможно, то необходимо применять воздуховоды с более толстыми стенками, использовать овальные либо круглые трубы со специальными шумоизоляционными материалами. Дополнительно можно использовать софиты, собранные из гипсовых панелей, для шумоизоляции вентиляции.

Для любой вентиляционной системы требуется особая вибрационная защита, которая позволяет исключить появление высокого уровня шума. Для соединений рекомендуется применять гибкие шланги, так как они не издают таких громких звуков во время работы оборудования. Шумы появляются по причине того, что в воздуховоде образуется высокая скорость воздушного потока. Поэтому рекомендуется использовать специальные трубы больших размеров, они позволяют скорость воздушного потока значительно снизить. Турбулентность воздуха может появиться в любой точке установленной вентиляционной системы. Если не предпринять специальных мер по звукоизоляции, то высокий уровень шума будет доставлять много неудобств.

Шумоизоляция воздуховодов

Звукоизоляция воздуховодов в зависимости от скорости потока воздуха, геометрии и размера труб может осуществляться установкой шумоглушителей и/или облицовкой вентиляционной трубы тяжелыми, высокоплотными звукоизоляционными мембранами с подложкой из демпферного материала низкой плотности.

Монтируемые шумоглушители подбираются индивидуально и могут отличаться своей длиной, типом (трубчатый, пластинчатый и камерный) и другими факторами. Благодаря наличию звукопоглощающих материалов в своем составе звук, проходящий по глушителю, снижается. Присутствие отчетливого шума вентилятора, излучаемого воздуховодом может потребовать изготовление не типового глушителя, с внутренней облицовкой более плотными и толстыми звукопоглощающими материалами. Выбор места установки глушителя индивидуален.

Облицовка труб как мягкими так и тяжелыми материалами необходимо осуществлять по всей площади воздуховода, излучаемого шум. Изоляция только части периметра нецелесообразна, т.к. это заведомо приведет к низкому результату. Мягкий демпферный материал монтируется стык в стык, звукоизоляционная мембрана в нахлест на 4-5 см. В местах прохождения труб через стены обязательно исключить контакт трубы со стеной, имеющуюся щель заполнить звукопоглощающим материалом высокой плотности и при монтаже мембраны на данном участке вывести нахлест с воздуховода на стену

При нанесении облицовочных слоев потребуется особое внимание уделить местам сужения, изгибам и другим нелинейным участкам системы. Часто эти участки требуют двойного чередующегося слоя вышеуказанных материалов

Шумоизоляцию воздуховодов, размещенных в местах попадания открытых солнечных лучей, осуществлять исключительно с применением защитных фольгированных покрытий. При высоком потоке воздуха в трубе возможна передача структурного шума на потолок через шпильку и траверс, являющимися крепежными элементами для воздуховодов. Здесь необходимо разорвать жесткую связь, расположив траверс под ранее изолированной трубой, или, в случае если данный способ покажется трудозатратным, установить виброшайбы в местах соединения траверса и шпильки.

Звукоизоляция воздуховодов путем создания звукоизоляционного потолка потребует больших финансовых и трудовых затрат при получении меньшей эффективности. При выборе действий, направленных на борьбу с шумом, необходимо помнить о том, что наиболее эффективной борьбой является борьба непосредственно с источником шума.

В качестве альтернативы использования эластичных материалов допускается создание звукоизоляционного короба вокруг источника из тяжелых плотных строительных плит, таких как ГВЛ или Knauf-суперпол, заполненного звукопоглощающими материалами плотностью 40-60 кг/м3. Подобный вариант также более затратен, но его применение в случае необходимости частого доступа к агрегатам, фильтрам, системам управления является оправданным.

Правила самостоятельной установки

На самом деле правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

• Полагаясь только на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
• На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте наибольшего шума.
• Можно сделать дополнительную шумоизоляцию, обклеив воздуховод войлоком или обернув его минеральной ватой.
• Если в воздушном потоке вентиляционной системе присутствуют твердые включения, то следует перед шумопоглотителем установить фильтр грубой очистки.

При подборе наиболее эффективного устройства используется довольно сложная система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого используется специализированное оборудование. Но при желании всегда можно изготовить шумоглушитель для вентиляции своими руками, который может уступать по некоторым показателям своим производственным аналогам, но будет существенно дешевле их.

Устройство поглощения шумов в вентиляционной системе своими руками

Для того чтобы сделать такой шумоглушитель своими руками вам потребуется:

• Отрезок оцинкованной трубы совпадающий диаметром с воздуховодом вентиляционной системы. Отрезки продаются длиной 1 м.
• Отрезок трубы, диаметр которой на 60 мм будет больше предыдущей.
• Утеплитель, который является и эффективным звукоизолятором. В качестве него может выступать базальтовая вата, стекловата, любые прессованные органические волокна, пропитанные составом, предотвращающим его горение.
• Пластиковые хомуты и 1 шиферный гвоздь
• Заклепочный пистолет, молоток пассатижи.

Приступаем к сборке

1. Первый отрезок трубы нужно сделать перфорированным, отступив от обоих краев 100 мм. Для этого использовать гвоздь и молоток. Делать отверстия через каждые 10 мм.
2. После этого, накрутить на перфорированный отрезок трубы 1 слой базальтового мата, толщиной 50 мм. отступая от краев по 80 мм. Звукопоглощающий материал хорошо стянуть 4 пластиковыми хомутами.
3. С одного края большей трубы отступить 60 мм, прочертить по окружности линию и до нее сделать надрезы. Каждый «лепесток» согнуть по отмеченной линии под 90° к середине, после чего на каждом сделать отметку, отступая 30 мм от края каждого лепестка и согнуть под °90 вдоль трубы.
4. Первую заготовку вставляем во вторую, лепестки будут одновременно и упором для изолятора и местом крапления труб между собой.
5. С другой стороны труб повторить операцию с разрезанием лепестков.
6. Готовое изделие можно устанавливать в разрыв вентиляционного воздуховода, закрепив хомутами.

Если после его установки уровень шума упал хотя бы на 10-15 Дб, то вы получили прекрасный результат, и добились эффективности промышленных аналогов.

Шумоизоляция венткамер

Размещение вентиляционного приточно-вытяжного оборудования расположенного в непосредственной близости с рабочими помещениями, не является редкостью. Также для увеличения полезных площадей нередко часть оборудования группируют друг с другом, освобождая новое пространство. Работы по шумоизоляции венткамер принесут значительный эффект при выполнении следующих действий.

Улучшение звукоизоляции

Увеличение звукоизоляционной способности, путем установки звукоизоляционных конструкций к имеющимся стенам по всему периметру распространения нежелательного шума. Предпочтительно размещение с наружной части помещения к уже имеющимся стенам. Наличие акустических щелей и проемов не допускается. Высокая масса звукоизоляционной системы, один из главных факторов влияющих на достижение высоких показателей звукоизоляции. Часто предлагаемые, конструкции обшитые гипсокартоном и заполненные ватой дадут едва заметный результат. Уровень звукоизоляции входной группы должен быть не ниже звукоизоляции основной части ограждающей конструкции. Эта задача решается благодаря установке двух дверей с расстоянием между ними не менее 20 см. В качестве основной двери мы применяем противопожарные двери, обладающие высокой массой и герметичным притвором. Рекомендуем заказывать дверь, имеющую толщину металлического листа не менее 2 мм.

Улучшение звукопоглощения

Увеличить звукопоглощающие свойства внутренних частей комнаты, путем нанесения звукопоглощающей облицовки, закрытой звукопроницаемой тканью, для исключения высыпания частиц материала. Использование звукопоглощения внутри камеры значительно снижает эффект наложения отраженных волн на волны излучаемые оборудованием. В спектре высоких и средних частот продуктивность звукопоглощения обратно пропорционально размеру камеры. Чем меньше объем комнаты, тем более заметен результат.

Виброизоляция

Исключить передачу вибрации от оборудования на жесткие элементы камеры. Данная задача решается благодаря использованию оптимальных виброизоляционных матов или опор, подобранных на основании частоты вращения вентиляторов и массы оборудования.

Какие материалы используются для уменьшения шума

Правильно подобранный материал — залог успешной работы, поэтому его следует подбирать с учетом интенсивности подачи воздуха и формы короба. Именно от этого зависит толщина материала.

Для уменьшения шума можно использовать следующие материалы:

• Минеральную вату или стекловату.
• Звукопоглощающие плиты из полимерных материалов.
• Материалы, содержащие связующие из органических волокон.

Использование канальных установок для заглушения шума

Чтобы снизить шум в вентиляционных каналах, используется специальное оборудование, которое называется «канальные шумоглушители». С помощью этого приспособления можно понизить шум до минимума, но при одном условии: правильной установке.

Приспособление устанавливается с помощью креплений вовнутрь воздуховода. Глушители выпускаются в различной форме и размерах, поэтому подобрать их индивидуально под каждую модель вытяжки не составит труда.

Как сделать шумоизоляцию вентиляционного короба



Возникающие шумы имеют большое влияние на здоровье и самочувствие человека. Такой раздражитель центральной нервной системы является причиной переутомления, снижение уровня слуха, бессонницу, раздражительность и снижение работоспособности многих систем в организме.

Возникновение шума может иметь несколько причин. Основной причиной появление и превышения допустимой нормы звуков в помещении являются нарушение проектирования плана шумоизоляции.

Шумоизоляция короба на потолке

Ниже приведены значения граничного уровня шума, который благоприятно влияет на организм человека:

• день, в период с 7 утра до 23 вечера уровень звука не должен превышать значение 40 децибел (дБа). Максимальное значение является 55 децибел;
• ночное время (с 7 утра до 23 вечера) уровень шума не должен превышать значение 30 децибел, максимально допустимое значение при этом 45 децибел.

Причины возникновения шума

Появление шумов можно поделить на два вида: внешние и внутренние.

Ниже перечисленные распространенные причины возникновения шума внутри помещения:

• монтаж вентиляционных систем без воздуховода;
• неправильное подключение вытяжки к вентиляции;
• установка систем без виброизоляционного оборудования;
• неправильный монтаж отопительных систем;
• внутренние насосные системы, лифты.

Источниками шума вне здания могут быть городской транспорт, строительные работы, промышленное производство, рекламные звуковые установки.

Главные параметры вентиляционного короба

Ниже приведены основные показатели коробов для вентиляции:

• пропускная способность;
• форма сечения;
• диаметр сечения;
• материал, из которого изготовлен короб.

Форма сечения воздуховода

Вентиляционные короба изготовляются круглой либо квадратной (прямоугольной) конфигурацией.

Круглые формы сечения имеют ряд преимуществ:

• высокий уровень, по сравнению с прямоугольными, способности пропускать воздух;
• минимальный уровень шума;
• облегченная процедура чистки;
• благодаря большей пропускной способности целесообразно эксплуатировать вентиляторы меньшей мощности.

Большой популярностью пользуются трубы прямоугольного сечения.

Главным плюсом прямоугольных труб является их универсальность. Они выгодно смотрятся в любом интерьере и, при надобности их легко спрятать под специальными конструкциями.

Недостатки конструкции прямоугольного сечения:

• в следствии наличия углов создается сопротивление движения воздуха;
• увеличение уровня шума;
• установка более мощного и дорогостоящего вентиляционного оборудования.

Виды материалов коробов вентиляции

Стандартные трубы для подачи воздуха изготовляются из пластмассы и нержавеющей стали.

Пластиковые трубы не склонны к деформации и имеют ряд преимуществ перед аналогами из стали:

• не боятся воздействию биологических факторов, таких как коррозия,
• имеют относительно небольшую массу и просты в монтаже;
• наличие разнообразных комплектующих;
• относительно недорогая стоимость.

Важно знать, что пластмассовые воздуховоды склонны к возгоранию, поэтому их необходимо устанавливать вдали от горючих веществ!

Пластиковые короба имеют прямоугольную и круглую формы. Стандартные диаметры круглого составляют 10см; 12,5см и 15 см. Прямоугольные сечения представлены в размерах 11×5,5 12×6 либо 20,4×6

Более массивные вентиляционные короба изготавливаются из нержавеющего металла либо оцинковочной стали.

Такие материалы не склонны к окислению и имеют ряд достоинств:

• просты в монтаже;
• не являются средой размножения различных микроорганизмов.

Главным минусом такого материала является его стоимость и небольшой выбор комплектующих деталей.

Виды пластиковых труб вентиляции

Способы снижения шума и их характеристики

При снижении уровня шума, необходимо оснастить системы, производящие звук, специальными изоляционными материалами:

• натуральные материалы волокнистой структуры;
• панели, поглощающие звук;
• ватные минирализованные плиты.

При выборе изоляционного материала необходимо определить сферу и систему, к которой будет применяться данная изоляция. К примеру, минвата используется при изоляции воздуховодов, не склонных к возгоранию. Материалы на полимерной основе устанавливают на вентиляционных трубах.

Качество изоляционных материалов определяется исходя из таких параметров:

• преобладание натуральных составляющих;
• стойкость при воздействии биологических организмов;
• высокий уровень продуктивности.

Может быть интересно

При изоляции вентиляционного короба также используют изоляцию на основе каучука.

Особенности монтажа изоляции звуков в вентиляционном коробе

Перед выполнением работ по уменьшению уровня звука, необходимо подготовить материалы для монтажа шумоизоляции:

• изоляционный каучуковый материал;
• клей акриловый;
• шпатель;
• нож;
• пенополиэтилен;
• щетка, кисть.

Если изолирующие материалы имеют самоклеящийся слой, то его будет достаточно для установки изоляции.

Важно выполнять отделку так, чтобы вся поверхность воздуховода была изолирована и не оставалось так называемых лысых участков. Для этого так же кладут материал для шумоизоляции внахлест!

Подготовка шумоизолирующего материала

Перед процессом шумоизоляции необходимо определить толщину материала.Она напрямую зависит от интенсивности подачи воздуха и формы короба. Этапы выполнения звукоизоляции

Для эффективной изоляции необходимо сконструировать своеобразную шумо подавляющую оболочку. Работу следует выполнять в такой последовательности:

• Предварительно очистить поверхность вентиляционной конструкции от посторонней пыли, грязи. Можно использовать строительную кисть с жестким ворсом.
• Подготовить материал для подавления шума необходимой толщины от трех до девяти миллиметров.В данном случае используется пенополиэтилен, который используется в современном строительстве как материал для снижения уровня шума, а также защищает конструкцию от последствий контакта со влагой и возникновения конденсата.
• Обклеить данным материалом поверхности с неровной конфигурацией (повороты, углы, углубления).
• Защитный материал необходимо установить так, чтобы отражающая сторона «смотрела» наружу;
• Соединить полотно изоляционного материала. Обработать стыки и швы лентой на основе металла. Она позволит надежно зафиксировать края полотна и удерживать их в ходе эксплуатации.
• Использовать специальные материалы, которые подкладывают под изолирующее полотно и тем самым увеличивают эффективность изолирующей конструкции.

Какие материалы можно использовать для уменьшении уровня шума

Процесс шумоизоляции является достаточно простым в выполнении, поэтому данную работу можно выполнить своими силами. Для изоляции наиболее подойдет такие материалы:

• плиты, в состав которых входят минеральные ваты и стекловаты;
• плиты для поглощения звука. Производятся из полимерных материалов и из каучука;
• материалы, содержащие связующие из органических волокон.

Монтаж вентиляционных коробов

Пластмассовый способ изоляции вентиляционного короба является наиболее удобным и элементарным. К сожалению такой материал, как пластик можно использовать не во всех случаях. К примеру пластик, не сможет выдержать вес керамических плиток, поэтому использовать такой материал не рекомендуется в помещениях с плиточной кладкой (кухня, ванная комната).

В таком случае можно сконструировать изоляционный короб из гипсокартона. Также можно использовать гофрированную конструкцию в качестве воздуховода. Данная конструкция обеспечит оптимальную герметизацию.

Монтаж вентиляционного короба

Использование канальных установок для заглушения шума

Для снижения шумового звука в вентиляционных каналах используют специальное оборудование — канальные шумоглушители. Такие приспособления устанавливаются сзади источника шума. Для выполнения таких робот необходимы следующие инструменты:

• глушители для каналов;
• хомут с саморезами и уплотнителем;
• подвижная вставка;
• армированная стальная (алюминиевая) лента;
• специальная фольга;
• С-подобный профиль.

Для изоляции звука используют глушители трубчатой и пластинчатой форм. Для увеличения эффективности, канальные шумоизолирующие материалы устанавливают по бокам конструкции, создающей шум.

Пластинчатый вид изоляции отделают с помощью минираловатным материалам либо войлоковые изолирующие материалы. По строению данное приспособление напоминает структуру ячеек, которые покрыты пластиком. Такие глушительные установки используют при большом диаметре воздуховода.

Трубчатые глушительные установки в основном выполнены из стекла, а также минеральной ваты. Производительность такого шумоизолирующего материала зависит от размера корпуса и глушителя.

Шумоизоляция вытяжки

Наибольшее количество вентиляционных конструкций находится на территории кухни. Это связанно с тем, что в этом помещении происходит наибольшее количество процессов, связанных с испарением и возникновением сторонних запахов.

Для комфортного пребывания на кухне, очистка воздуха должна происходить не менее десяти раз. Именно поэтому уровень шума на кухне может превышать предельные значения. Конструкция вытяжек предполагает монтаж специального оборудования, которое уменьшает уровень шума. Поэтому мероприятия по изоляции шума выполняются не для вытяжки, а для воздуховода, который к ней прикреплен.

В процессе создания конструкции шумоизолирующего воздухоподающео короба, необходимо выполнить следующие материалы:

• полотно гипсокартона;
• металлический каркас для гипсокартона;
• перфоратор;
• шуруповерт;
• строительный нож либо ножницы для работы с металлическим полотном;
• саморезы, дюбеля.

Этапы выполнения работы:

• Перед началом работы необходимо выполнить предварительную разметку на месте монтажа на потолке и стене.
• С помощью дюбелей прикрепить профиль гипсокартона.
• Подготовить вертикальные стойки, сделанные из профиля. Длина таких стоек совпадает с длиной вертикального размера вент короба.
• Прикрепить стойки соблюдая периметр будущей конструкции.
• Смонтировать нижнюю часть вентиляционной установки.
• В середину конструкции вмонтировать гофрированный трубопровод.
• Подготовить остальные части гипсокартонной конструкции и смонтировать их с использованием саморезов и перфоратора. Рекомендуемое расстояние саморезов — 15 сантиметров.

Шумоизоляцию короба с помощью гипсокартона

Важно учесть, то, что конструкция воздухоподающего короба должна иметь правильное ровное расположение, поэтому горизонтали и вертикали короба необходимо выставлять с помощью уровня!

В ходе борьбы от высокого уровня звука, создающего в процессе работы вентиляции, производители современных технологий разработали два способа решения проблемы. Первый, более затратный заключается в смене и усилении вентиляции в квартиры.

На строительных рынках имеются в продаже трубы с изоляционной отделкой. Благодаря им и увеличению пропускной способности, за счет раздвоения труб, будет достигнута минимализация уровня шума.

Принцип второго способа состоит в диагностике имеющейся вентиляции. Она включает в себя очистку труб от грязи и установку конденсированной системы, которая послужит неким фильтром. Эффективней чистка вентиляции даст результат при дополнительном изолировании вентиляционной конструкции.

Видео: шумоизоляция вентиляционных коробо

Данные процедуры обеспечат предельный уровень шума и тем самым гарантируют комфортное существование жильцов квартиры.



Шумоизоляция вентиляции в квартире самоклеющимися материалами, звукоизоляция воздуховодов

Шумоизоляция вентиляции в отдельной квартире, многоэтажном доме или промышленном помещении является обязательной. Правильно подобранные материалы снижают звуки от работающих вытяжек, гасят структурные шумы на 90%. Это позволяет комфортно отдыхать и работать. Неправильно смонтированная шумоизоляция воздуховодов приводит не только к снижению активности, потере бодрости, бессоннице, но и провоцирует развитие сложных заболеваний.

Источники шума

Даже неработающая система вытяжки провоцирует возникновение шумов за счет свободного передвижения воздуха по открытому каналу. Многим жителям многоэтажных домов знакома ситуация, когда гудят стены во время сильных порывов ветра. Стандартно шумы разделяются на три категории, в зависимости от причины возникновения:

• вибрационные;
• воздушные;
• самогенерирующие.

Вибрационные возникают за счет некорректной установки отдельных элементов воздуховода, неправильной шумоизоляции. Слабо прикрученные шлюзы, хомуты начинают раскачиваться при прохождении воздуха. Для такого типа характерен гул, металлические позвякивания. Передается низкочастотный звук через стены, перекрытия.

Аэродинамический тип передается по воздуху. Такой шум провоцирует движущийся в тоннеле вентиляции поток воздуха. В зависимости от режима работы мотора вытяжки, скорость воздуха в шахте вентиляции может доходить до 40 км/час. Возникновение звуковой волны при прохождении воздуха неизбежно, с помощью качественной шумоизоляции можно практически полностью перекрыть доступ воздушного шума в помещение.

Самогенерирующие шумы возникают при прохождении потока воздуха по неровному, часто суживающемуся тоннелю системы вентиляции, через заслонки и пороги. После прохода поворота звуковая волна усиливается на 30%, звук от работающего мотора вентиляции усиливается на 20%.

Шумоизоляцию вентиляции рекомендуется устанавливать во время монтажа локальной вытяжки и общего воздухоотвода. Изолировать готовую систему намного сложнее и дороже.

Способы борьбы

Уменьшить или даже полностью убрать шум от  вентиляции в квартире можно несколькими способами. В зависимости от типа воздуховода, длины шлюза, конструктивных особенностей будут использоваться различные изолирующие материалы.

Главным способом остается правильное проектирование маршрута вентиляционного шлюза, вычисление скорости воздушных масс при максимальной работе двигателя, отсутствие резких поворотов вентиляционного канала. Самые распространенные способы, как уменьшить шум от вентиляции:

1. Установить изоляцию в месте работы двигателя.
2. Использовать глушители в проблемных местах воздуховода.
3. Провести шумоизоляцию вентиляционных коробов. Изолировать можно как внешние части короба, так и внутренние, это позволяет снизить вибрационные колебания.
4. Провести монтаж мягких прокладок по длине вентиляционных труб или в местах поворота.

Проектируя маршрут вентиляции, рекомендуется избегать жилых помещений, необходимо устанавливать короба в углах коридора, ванной комнаты.

Глушители

Промышленные глушители  всегда используются в системе вентиляции для снижения аэродинамического сопротивления и гашения структурных шумов. В многоквартирных домах используются универсальные элементы, которые отвечают требованиям ГОСТ. Монтаж  проводится на стадии установки междуэтажных перекрытий. Шумоглушители классифицируются по видам и характеру эксплуатации, они бывают:

• трубчатыми прямоугольными, класс ГТП;
• трубчатыми круглым – ГКТ;
• пластинчатыми ГП.

При самостоятельных работах, связанных с монтажом шумоизоляции, используется один из видов глушителей или серия, в зависимости от того, какой шум появляется во время работы вытяжки и при отключенном двигателе.

Глушитель трубчатый класса ГТП изготавливается из различных сечений квадрата входа, есть вариант установить изолятор на трубу вентиляции любого диаметра. Он предназначен для подавления воздушного шума, создаваемого вентилятором, кондиционером, устройствами регуляции. Конструктивно глушитель состоит из:

• металлическеского корпуса;
• шумопоглотительной прокладки из минерального волокна;
• регулирующей мембраны.

Глушитель устанавливают на вентиляционную трубу на расстоянии от 1 метра от работающего устройства, это позволяет на 99% предотвратить возникновение шума в остальной части воздушного канала.

Трубчатый элемент класса ГКТ конструктивно состоит из двух труб, внутренняя имеет перфорированные стенки и служит надежным шумоизолятором. Внешняя часть глушителя может иметь стальную оплетку, металлический блок или пластиковый кожух. Между трубами глушителя расположен слой шумоизолирующего материала ― базальтовый или стекловата.

Круглый глушитель без волокнистой прокладки используют при шумоизоляции систем дымоудаления, конструкция снижает аэродинамические и структурные волны на 90%.

Глушители с пластинчатым ГП представляют собой короб с установленными пластинами, характеристики шумопоглощения зависят от соотношения размеров пластин и их количества. Короб устанавливается для поглощения звуков от работающих вентиляторов, кондиционеров. В квартирах конструкцию используют редко, чаще в отдельных домах и промышленных цехах.

Используемые материалы

При монтаже шумоизоляционной прокладки или короба на установленную систему вентиляции необходимо учитывать степень звуконепроницаемости материала и место монтажа. Наиболее уязвимыми, громкими частями тоннеля вытяжки остаются:

• места поворота;
• часть тоннеля возле работающего оборудования;
• места входа системы проточной вентиляции в общий воздуховод многоэтажного дома.

Самым востребованным материалом остается стекловолокно. Мягкими пластами обматывают воздушный тоннель, используя лист вибропоглотителя.

В местах поворота коллектора устанавливают глушители. В зависимости от формы вентиляционной трубы: квадратная, круглая, используют шумопоглотительные короба.

Распространенным материалом при самостоятельном ремонте остаются самоклеющиеся пластины изолонтейпа или аналога, пласт Изолона. Тонкий материал подходит для изоляции за счет того, что легко принимает форму трубы вентиляции.

Метод напыления полимерными материалами внешней части вентиляционной трубы снижает акустический шум на 60%. Он бесполезен, если необходимо сократить структурную ударную волну от вибрации трубы, которая передается по стенам и потолку.

Вентиляции с круглым сечением стандартно имеют меньший процент шумности, чем квадратные. Это обусловлено физическими качествами воздушного потока.

Полиэтиленовые или резиновые маты, которые используются для изоляции, уменьшают структурные и воздушные шумы на 90%, материал рекомендован, если необходимо изолировать круглую шахту системы вентиляции.

Шумоизоляция своими руками

Сделать шумоизоляцию квартиры или дома можно самостоятельно. Независимо от выбранного материала и конструкции вытяжки, проводят подготовительные работы:

1. Трубы необходимо очистить от грязи, проверить качество монтажа конструкции. Если есть провисания, плохо смонтированы коленца переходов, провести ремонт вентиляции.
2. Проверить места выхода патрубка в общую систему вентиляции дома, при необходимости усилить.
3. Провести расчет составных элементов при использовании глушителей.

Порядок работ при установке шумоизоляции минеральной ватой или стекловолокном:

1. Обмотать трубу вентиляции слоем минеральной ваты.
2. Сверху закрепить слоем фольгированного утеплителя.
3. Запаять швы утеплителя алюминиевым скотчем, усилить места переходов двойной обмоткой скотча.

Простой способ шумоизоляции ― наклеить на трубу вспененный полиэтилен. Материал  можно наложить в два слоя, в зависимости от высоты звуковой волны швы блокируются скотчем или строительным клеем.

Избавиться от ударного, низкочастотного шума можно с помощью каучуковой плиты. Материал гибкий, легко принимает необходимую форму. Порядок работ:

1. Отмерить необходимое количество каучукового изолятора для шумоизоляции.
2. Снять липкую подложку. Обложить тоннель вентиляционной системы.
3. Закрепить стыки скотчем.

Если плиты не имеют самоклеющейся стороны, то рекомендуется использовать акриловый или универсальный клей для резиновых и металлических изделий.

Типичные ошибки при монтаже шумоизоляции

Для того чтобы избежать ошибок при монтаже шумоизоляции рекомендуется устранить нарушения в устройстве вытяжки, поскольку большинство структурных волн возникает за счет неправильной установки системы и некорректной настройки мотора.

Если используется рециркуляционная система, или вытяжка с замкнутым циклом, нельзя устанавливать дополнительные отводы воздуха. Чаще всего такие вытяжки ставят на кухне, воздух всасывается через сетку вентиляции, очищается и возвращается обратно. Если такую систему сделать проточной, с выводом воздуха через шахту уличного воздуховода, то появление воздушных шумов неизбежно.

При монтаже необходимо использовать вибропоглощающий материал, поскольку даже хорошо укрепленный коридор вентиляционной системы испытывает нагрузку при проходе воздуха.

Рассмотрим, какие ошибки чаще всего допускают при самостоятельной шумоизоляции вытяжных систем:

1. Неправильно подобранный материал шумоизоляции.
2. Если необходимо избавиться от вибрационного колебания вытяжки во время прохождения воздуха, то следует укрепить систему и использовать вибропоглощающий материал и резиновые или каучуковые маты.
3. Установка глушителя с квадратным сечением на круглую трубу вытяжки.
4. Некачественная заделка колен и хомутов перехода при монтаже сложных конструкций.

Если подойти к ремонту ответственно, то можно самостоятельно обеспечить полную тишину в своей квартире или доме. Рынок предлагает большое количество шумоизоляции на любой тип вентиляции. Однако, лучшим вариантом шумоизоляции остается правильное проектирование вытяжки с учетом дальнейшей эксплуатации.

звукоизоляция вентиляционных воздуховодов, венткамеры и вентиляторы в квартире

Шумоизоляция воздуховодов вентиляции является необходимостью, поскольку именно вентиляция является серьезным и существенным источником постоянного шума. Если отсутствует должная звукоизоляция, то слышно, как функционирует вентилятор. Этот шум может привести к бессоннице, нестабильному давлению, а также шум оказывает негативное воздействие на здоровье человека – именно поэтому требуется создать качественную шумоизоляцию вентиляции, оберегая себя и жильцов дома от этого раздражителя.

Источники шума

Шумы, которые провоцируются работой вентиляции, могут иметь различные характеры происхождения. Их все можно разделить на несколько типов, среди которых:

• Воздушный шум. Он подразумевает под собой движение потоков воздуха, проходящих через каналы вентиляции. Скорость передвижения такого воздуха довольно высокая, из-за чего оно происходит с определенным шумом. Наличие звуков неизбежно, однако имеется возможность снизить их уровень, хоть и незначительно.
• Вибрационный шум. Он происходит в том случае, если детали вентиляции были ненадежно закреплены. Именно некачественная установка системы становится причиной того, что по стенкам шахт вентиляции будет проходить вибрационный гул. Особое внимание стоит уделить крепежу элементов в месте установки вентиляторов.
• Генерирующий тип шума. Возникает, если есть в системе вентиляции сложные повороты. Такой шум возникает тогда, когда мы имеем дело с нестандартной конструкцией. В таком случае довольно часто он становится сильным раздражителем.

В любой квартире венткамеры должны быть установлены правильно. Шумопоглотитель и вентканал в жилом доме можно смонтировать своими руками в кратчайшие сроки, если следовать всем представленным рекомендациям. В некоторых случаях для этого потребуется только самоклеящаяся лента. Ее удачное применение доказывается положительными отзывами потребителей.

Ошибки при монтаже

Большая часть провоцируемого шума происходит из-за того, что вентиляционная система некачественно установлена. Следовательно, шума можно избежать посредством правильного монтажа. В том случае, когда возникновение шума неизбежно, его можно значительно снизить посредством звукоизоляции. Но нужно понимать, что не существует полностью бесшумной вентиляции. Независимо от мер минимальный гул будет всегда присутствовать.

Ниже представлен определенный список действий, благодаря которым можно избежать ошибок при проектировании и установке вентиляционной системы. Благодаря им большинство провоцируемого шума можно избежать.

• Не стоит использовать рециркуляционную систему воздуха без наличия определенных отводов. Такая ошибка обычно имеет место тогда, когда задействовано пространство между перекрытием и фальшпотолком. В таком случае движение воздуха происходит произвольно, поэтому он выбирает наиболее удобный для себя поток – именно это провоцирует возникновение нежелательного шума.
• Не стоит прокладывать шумные воздуховоды над теми помещениями, в которых шум нежелателен. Этот параметр необходимо учитывать на стадии проектирования. Систему вентиляции лучше всего прокладывать над нежилыми помещениями. Исправление такой ошибки может привести к большим финансовым затратам, однако это является отличным выходом из ситуации для предотвращения шума.

Если не имеется возможности проложить вентиляцию иным путем, тогда стоит позаботиться об использовании специальных конструкций, способных снизить уровень шума.

• Стоит прокладывать воздуховод по коридору с его дальнейшим разветвлением в требуемом направлении. Такой подход будет оптимален в ситуации единого воздуховода при смежных помещениях.
• Нужно использовать виброизоляцию, что позволит существенно снизить вибрационный шум. Посредством чередования гибкого и жесткого воздуха можно полностью избавиться от вибрации. В этой ситуации звук будет теряться по пути.
• Контроль скорости передвижения потока воздуха в системе. Следует произвести расчет количества проходящего в каналах вентиляции воздуха. Полученные данные позволяют выбрать оптимальный диаметр воздуховода, благодаря чему скорость потока можно будет уменьшить и, следовательно, снизить шум.

Способы борьбы

Снизить распространение шума можно посредством шумоизоляции системы вентиляции. Осуществить ее можно следующими методами:

• Осуществлением грамотного проектирования. Если произвести доскональный анализ и прокладку маршрута в вентиляции, то можно предотвратить различные шумы. Стоит избегать присутствия в системе резких изгибов.

Следует останавливать свой выбор на варианте, который сопровождается наименьшим количеством переходов с одного размера канала на другой. Используя такой подход, можно предотвратить возникновение самогенерирующихся шумов и свести к минимуму количество мест их возможного возникновения.

• Установкой глушителя в проблемных местах. Подобное устройство обычно монтируется возле работающей установки либо ее узлов. Они принимают на себя воздушные потоки и поглощают их колебания. Существуют пластинчатые, которые устанавливаются внутри прямоугольных воздуховодов, и трубчатые варианты, ориентированные на установку в воздуховодах круглой формы.
• Нанесением звукоизолирующего материала на каналы. Этот способ позволяет избежать трения деталей и узлов в их соединениях. Слой может наноситься как на внутреннюю, так и на внешнюю поверхность.
• Установкой гибких прокладок либо сочленений – дополнительный способ уменьшения количества шумов.

Материалы

Эффективность звукоизоляции вентиляционной системы связана с тем, насколько правильно будет подобран и использован тот или иной материал. Необходимо учитывать структуру материала, его способность поглощать звуки, стоимость и, непосредственно, качество. При выборе необходимо также базироваться на особенностях монтажа.

Слабыми местами в воздуховодах являются переходы и колени – именно в этих местах обычно начинает возникать шум. Используемая изоляция в этих местах довольно быстро деформируется и уменьшается, поэтому возникает необходимость наносить дополнительный лишний слой изоляции либо использовать ламельные маты для того, чтобы добавить дополнительный шумопоглотитель. Уникальное строение материала позволяет волокнам противостоять деформации.

Часто используемой технологией является напыление поверхности труб полимерными материалами. Популярностью пользуется использование изолона либо самоклейки изолонтейп. С помощью напыления можно справиться с купированием внешних шумов, однако на более вибрирующих участках он усиливает колебания при функционировании вентилятора.

Наилучшего эффекта можно достичь в том случае, если материалы для шумоизоляции повторяют конфигурацию в воздуховодах, соответствуют материалу, из которого состоит воздуховод, и его параметрам.

Именно поэтому способы для подавления шума стоит подбирать еще на этапе проектирования дома и разработки вентиляционной системы.

Важно отметить, что вентиляционная система, имеющая круглую форму сечения, характеризуется большей бесшумностью. Это достигается благодаря гибкому воздуховоду, который способен более эффективно подавлять звуковые колебания, нежели жесткий короб.

Рекомендуется использовать маты из полиэтилена и каучука, которые применяются в виде наружного изолятора. С их помощью можно снизить вибрацию стенок рукава при функционировании вентилятора и понизить аэродинамический шум.

Наиболее распространенным материалом для осуществления тепловой и звуковой изоляции воздуховодов является минеральная вата и вспененный полиэтилен. Минвата встречается гораздо чаще.

Процедура утепления выполняется следующим образом:

• Изначально требуется произвести очистку труб от имеющихся загрязнений.
• Затем необходимо выполнить обмотку труб слоем минеральной ваты.
• Осуществляется накладка фольгированного утеплителя, толщина которого равна 4 мм. Это требуется для того, чтобы холод не проникал внутрь, а тепло не выходило наружу.
• Происходит запаивание швов посредством алюминиевого скотча.

Вспененный полиэтилен также лидирует по частоте установки. Процесс монтажа крайне прост: сначала требуется осуществить замер, после чего оболочка полиэтилена вскрывается вдоль швов и прикрепляется вокруг трубы. При окончании осуществления работ необходимо заделать клеем либо скотчем имеющиеся швы и стыки.

Звукоизоляция своими руками

Произвести шумоизоляцию, которая снизит уровень аэродинамического шума, можно своими руками, не обращаясь к услугам специалистов. Для этого нужно использовать полимерные и каучуковые плиты для изоляции, которые способны ослабить низкочастотные шумы, являющиеся наиболее опасными для человека. Они отличаются удобством в обработке и запросто принимают форму поверхности, которая изолируется. На них наносится липкий слой, благодаря чему они прочно и удобно фиксируются. Эти плиты являются эффективным и органическим волокном.

Осуществить работы на коробе несложно. Для этого необходимо совершить следующие действия:

• Необходимо приобрести плиты со вспененным полиэтиленом.
• При отсутствии клейкой поверхности нужно нанести акриловый клей.
• Для работы потребуется нож, шпатели и кисточка.
• Производится очистка короба от всевозможных загрязнений.
• Места, которые труднодоступны, необходимо оклеить вспененным полиэтиленом. Его отражающая поверхность должна быть обращена наружу.
• Работу по корпусу короба необходимо выполнять внахлест без приклеивания.

Подробнее смотрите в следующем видео.

Как сделать шумоизоляцию вентиляции: эффективные способы звукоизоляции

Система принудительной вентиляции — это неотъемлемая часть кухни и производственных помещений. Эта система очищает воздух от неприятных запахов, отводя его в вентиляционную шахту или на улицу. Во время функционирования воздуха по системе может издаваться довольно громкий звук, который доставляет неудобства жильцам дома, поэтому многие задумываются, как шумоизолировать короба. Чтобы провести работы по звукоизоляции короба, можно использовать звукопоглощающие материалы. Так же идеально подойдет гофра для шумоизоляции, которую можно установить самостоятельно.

Причины появления шума

Появление шумов в трубах вентиляции могут обосновываться несколькими причинами:

• Шумы от работающего оборудования (конвекторы, насосы), которые передаются с потоками воздуха.
• Вибрирующий звук от водяного охладителя и вентилятора, что указывает на неправильную установку вытяжки.
• Турбулентные шумы, которые появляются при прохождении воздуха через заслонки, разветвления колен и других точек турбулентности.

Чтобы снизить шумы в воздуховоде на кухне или других помещений, достаточно воспользоваться шумоизолирующими материалами.

Главные параметры вентиляционного короба

Главный критерий, по которому выбирается вентиляционный короб — это его пропускная способность. Рассчитать ее способность человеку без специального образования не удастся, так как формула сложная, но есть масса таблиц, которые отражают необходимую пропускную способность, в зависимости от размеров короба.

Главная закономерность проста: пропускная способность зависит от имеющихся углов и неровностей в конструкции короба — чем их больше, тем сложнее воздуху правильно функционировать. Чтобы отводить одинаковый объем воздуха в этом случае, требуется более мощное оборудование либо большее сечение.

Поверхность вентиляционного короба — как внешняя, так и внутренняя, может быть гладкой или гофрированной. Также короба могут быть круглой, квадратной или прямоугольной формы, но круглые конструкции предпочтительней, так как в них нет препятствий для отвода воздуха и они просты в уходе. Короба различаются по материалу изготовления: пластик или металл.

Методы снижения шума и их характеристики

Прежде чем говорить о способах снижения шума, следует найти источник, из которого этот шум исходит. Причин шума может быть несколько:

1. Циркулирующий внутри вытяжки воздух. Причем чем больше препятствий встречается на пути воздушных потоков, тем сильнее будет шум.
2. Забитые пылью или другими осадками трубы вытяжки тоже могут стать причиной шума, но с этой проблемой легко справиться, проведя чистку вытяжки.
3. Мотор тоже может стать причиной шума, при этом справиться с этой проблемой самостоятельно практически невозможно. Мотор может располагаться как в самом корпусе, так и выше — за пределами помещения, где работает вытяжка.
4. Шум может быть и при неправильной установке воздуховода.

Во многих случаях можно выполнить шумоизоляцию воздуховода самостоятельно. Рассмотрим способы, которые помогут уменьшить шум:

• Заменить часть воздуховода и установить такой же, но с шумопоглощающим материалам аналогичного сечения. Для этого можно использовать гофру. Этот материал хорошо защищает от звуков, а также имеет высокую прочность.
• Установить шумоглушитель необходимого сечения. Это вид глушителя звука оснащен внутри звукопоглощающим материалам, поэтому поможет снизить аэродинамические и другие шумы.
• Если основной шум идет от вентилятора, то можно попробовать заменить его новым или подставить под него резиновые подушки, что снизит шум.
• Внутренняя или наружная звукоизоляция воздуховода. В этом случае самоклеящаяся звукоизоляция для воздуховодов будет идеальным вариантом. Во-первых, работать с ней просто и быстро, а во-вторых — этот материал хорошо поглощает звуки.

При выполнении работ по шумоизоляции самостоятельно, нужно учесть несколько важных особенностей, чтобы сделать все правильно.

Особенности монтажа звукоизоляции в вентиляционном коробе

Если вы решили произвести изоляцию вытяжки на кухне или другом помещении своими руками, то необходимо произвести подготовительные работы. Во-первых, нужно очистить поверхность конструкции от имеющейся грязи. Во-вторых, подготовить рабочий инструмент и материал для шумоизоляции. Из инструментов может понадобиться шпатель, нож, клей.

Теперь разберем особенности монтажа поэтапно:

1. Необходимо подготовить материалы для подавления шума, толщиной от 3 до 9 мм, в зависимости от параметров короба. Материалом может быть пенополиэтилен, который чаще всего используется в качестве звукопоглощающего материала, к тому же — он защищает конструкцию от влаги и конденсата.
2. Затем обклеиваются выбранным материалом все неровные поверхности (углы, углубления и т.д.)
3. Материал крепится так, чтобы его отражающая сторона была наружу.
4. Стыки и швы материала необходимо заделать металлической лентой. Это поможет надежно закрепить края полотна и удержит их в момент эксплуатации.
5. Чтобы улучшить эффективность изолирующей конструкции, используются специальные материалы и подкладываются под конструкцию.

Какие материалы используются для уменьшения шума

Правильно подобранный материал — залог успешной работы, поэтому его следует подбирать с учетом интенсивности подачи воздуха и формы короба. Именно от этого зависит толщина материала.

Для уменьшения шума можно использовать следующие материалы:

• Минеральную вату или стекловату.
• Звукопоглощающие плиты из полимерных материалов.
• Материалы, содержащие связующие из органических волокон.

Любой из этих материалов есть в свободной продаже, поэтому приобрести его не составит труда.

Использование канальных установок для заглушения шума

Чтобы снизить шум в вентиляционных каналах, используется специальное оборудование, которое называется «канальные шумоглушители». С помощью этого приспособления можно понизить шум до минимума, но при одном условии: правильной установке.

Приспособление устанавливается с помощью креплений вовнутрь воздуховода. Глушители выпускаются в различной форме и размерах, поэтому подобрать их индивидуально под каждую модель вытяжки не составит труда.

Шумоизоляция вытяжки

Шумоизоляцию вытяжки можно произвести самостоятельно. Для этого нужно подготовить необходимые материалы:

• Лист гипсокартона.
• Металлический лист.
• Шуруповерт и перфоратор.
• Строительные ножницы или нож.
• Саморезы и дюбеля.

Далее переходим к монтажу:

1. В первую очередь, необходимо сделать разметки на стене и потолке на месте будущей вытяжке. Далее, при помощи дюбелей, прикрепить профиль гипсокартона.
2. Следующим этапом подготавливаем вертикальные стойки из профиля, длина которых должна совпадать с длиной вертикального размера вытяжки.
3. Затем прикрепить стойки, соблюдая периметр будущей конструкции. Далее смонтировать нижнюю часть вентиляционной установки.
4. В середину конструкции вмонтировать гофрированный трубопровод. Затем подготовить остальные части гипсокартонной конструкции и смонтировать их с использование саморезов и перфоратора.

Главное при монтаже учесть, что конструкция должна иметь правильное и ровное расположение, поэтому при работе желательно использовать уровень.

Как сделать вытяжку менее шумной. Лайфхак

Вытяжка на кухне — это большое удобство, а вот шум, который она создает при работе, — это большое неудобство. Я решил этот вопрос кардинально и довольно просто. Вынул из вытяжки электровентилятор и переставил его в то место, где воздуховод вытяжки стыкуется с вентиляционным каналом здания. Поскольку этот канал у нас выходит в кладовку, а там подвесной потолок из гипсокартона и вся вентиляция находится за ним, то на кухне включенная вытяжка издает только негромкое шуршание.

Вытяжка есть

А мотора в ней нет!

Стоит включить газовую плиту, вытяжку уже и не слышно. Переделка, конечно, потребовала некоторых усилий, достаточно много времени и совсем малость денег, но оно того стоило!
Вот как это сделано:

Вид спереди

А самый секретный фокус в том, что вентилятор отделен от воздуховода вытяжки, и звук от его работы гасится в пространстве под подвесным потолком кладовки еще и при помощи перегородки из картона, оклеенной ворсистым материалом:

Вид сверху

Мотор довольно сильный и тянет нормально. Обычно включаем вытяжку только на среднюю мощность, но и на максимальной шум от мотора очень умеренный.

Конечно, не в каждом доме такое можно реализовать, но если кому-нибудь пригодится, буду очень рад.

Шумоизоляция вентиляции: требования и материалы

Системы вентиляции, кондиционирования устанавливаются в целях улучшения условий быта квартирах, домах, на производстве. Но есть обратная сторона медали. Неграмотно смонтированная система в работе генерирует шум, превышающий допустимый порог. Это провоцирует утомляемость организма, создает дискомфорт, может стать причиной глухоты. Предотвратить эти негативные последствия могут специальные технологии. С их помощью выполняется шумоизоляция вентиляции. Говоря об эффективности работы систем воздухообмена, подразумевается не только соответствие паспортных характеристик оборудования рабочим параметрам, но и оценивается, насколько бесшумно оно ведет себя в работе.

Какие шумы мешают нам жить

Грамотно спроектированная и монтированная вентиляция работает бесшумно

Воздействующие на ухо и нервную систему человека звуки имеют различную природу. Спектр звуковых колебаний, проникающих через стену от соседей, разнится от вентиляционного гула. Различные причины возникновения шумов в систем воздухообмена делят их на виды:

• Воздушные. Источник генерации – работающее оборудование, в частности, вращение лопастей вентилятора в воздушном столбе.
• Аэродинамические. Сопровождают прохождение воздушного потока в коленах, местах слияний разных вентиляционных ходов. Возникающие при этом турбулентные завихрения издают шум.
• Технологические. Образуются при некорректной работе динамических узлов, частей оборудования, провоцирующих вибрацию в процессе работы. Шум, создаваемый приводом работающего вентилятора, передается стенкам воздуховода и распространяется по ним.

Внимание! Уровни шума в квартире для жильцов регламентируются санитарными нормами. Причем, если в дневное время вполне допускается значение громкости в 40-45 децибел, то в ночные часы и другое время отдыха эта величина снижается вдвое и составляет 20-30 dB.

Способы борьбы с шумами

Уменьшить распространение шума поможет звукоизоляция вентиляции. Выполнить можно несколькими способами:

Грамотное проектирование. Предполагает тщательный анализ и прокладку вентиляционных маршрутов с минимизированным числом резких изгибов и разветвлений. Выбирается вариант с наименьшим числом переходов с одного размера канала на другой и изменения его формы. Этим предотвращается сама попытка возникновения самогенерирующихся шумов, а также сводится к минимуму число мест их возможного появления.

Оснащение проблемных мест глушителями. Ставятся устройства, в основном, возле работающей установки или ее узлов. Принимая на себя воздушные потоки, глушители поглощают из них акустические колебания. Приборы конструктивно подразделяются на пластинчатые (монтируются внутри воздуховода прямоугольной формы), трубчатые в виде двухконтурных цилиндров (звукопоглощения в круглых воздуховодах)

Позволяет избежать трения узлов и деталей в точках соединений шумоизоляция для вентиляции в виде звукопоглощающих покрытий. Суть метода заключается в нанесении звукоизолирующего слоя на внешнюю или внутреннюю поверхность каналов. Еще один способ уменьшения шумов – установка гибких прокладок или сочленений.

Материалы для шумоизоляции

Маты из минеральной ваты используются для шумоизоляции вентсистемы

Качество работ по снижению шума во время функционирования вентиляции во многом зависит от правильности выбора и применения материала. Учитываются его структура, звукопоглощающие характеристики, цена, качество. Сюда же нужно отнести особенности монтажа. Слабые места на воздуховодах – колени, переходы. В них изоляция от шума деформируется, уменьшается ее толщина. Приходится дополнительно накладывать лишний слой или в качестве шумопоглотителя использовать ламелла-маты. Особое строение материала в матах с ортогональным расположением волокон противостоит деформации, способствует сохранению однородности материала.

Популярен метод напыления полимерных материалов: стандартный вариант – это изолон или самоклейка-изолонтейп. Напыление справляется с купированием внешних шумов, но на наиболее вибрирующих участках усиливает колебания рукава при работе вентилятора. Максимальный эффект достигается, когда шумоизоляционные материалы повторяют конфигурацию воздуховода, соответствует его материалу изготовления и параметрам. Именно поэтому важно выбирать способ уменьшения уровня шума от работы вентсистемы еще на этапе проектирования дома.

Внимание! Сравнение по бесшумности между прямоугольной и круглой формой сечения вентиляционных рукавов будет в пользу последней. Это касается и гибкого воздуховода. Он «гасит» звуковые колебания эффективнее, чем жесткий короб.

В качестве наружного изолятора шумов используются маты из каучука или полиэтилена. Они снижают уровень вибрации стенок рукава при работе вентилятора и уменьшают децибелы аэродинамического шума.

Глушители шума

Борьба с аэродинамическими шумами ведет эффективно с помощью специального устройства, монтируемого внутри воздуховодов. Это шумоглушитель для вентиляции. Выпускается в широкой линейке размеров и различном конструктивном исполнении для установки в любой вид канала квадратной, прямоугольной, круглой формы. Выполняет задачу: образуя препятствие в виде многослойной прокладки из стекловаты (войлока, минваты) на траектории распространении звукового колебания, снижает его эффективность в несколько раз. Вместе со звуком снижается и скорость движения воздуха внутри канала. Глушитель прост в монтаже. Крепится специальными фиксаторами, входящими в комплект вместе с ним.

Глушитель шума

При разной эффективности устройств, связанной с разной формой и типом конструкции самоочевидно одно: любой из них, несомненно, снижает звуковое поле, но при условии правильной установки. Шумоглушители идеально подходят для помещений с повышенными требованиями к поддержанию тишины. Их допускается ставить по несколько штук в одном рукаве в ряд.

Некоторые замечания по выполнению изоляции от шума своими руками

Уровень аэродинамического шума, возникающего при продвижении воздуха по вентиляционному коробу, можно снизить своими руками, не прибегая к слугам специалистов. Для этого используются многослойные плиты (звукоизоляционные) каучуковые или полимерные. Ослабляют низкочастотные шумы, самые опасные для человека. Плиты удобны в обработке, легко принимают форму изолируемой поверхности. Для прочной и удобной фиксации на них наносится липкий слой. Другой вариант – самоклеющаяся поверхность плит. Эффективно и органическое волокно.

Плиты из стеклоткани, минвату применяют для шумоизоляции воздуховодов на кухне. Выполнить работы на коробе несложно.

Внутри вентканалов оборудование должно быть хорошо закреплено, чтобы не было сторонних механических шумов

• Нужно запастись плитами, вспененным полиэтиленом.
• Если на плиточном материале клейкая поверхность отсутствует, понадобится акриловый клей: 1 кг хватает на обработку 3,5 (до 4) квадратных метров поверхности.
• Принадлежности: кисточка, нож, шпатель.
• Предварительно проводится удаление с поверхности короба пыли, жировых отложений, грязи.
• Проблемные (труднодоступные) места оклеиваются вспененным полиэтиленом с обращенной наружу отражающей поверхностью.
• Работы, непосредственно, по корпусу короба выполняются внахлест, звукоизоляционные материал не приклеивается.
• Метод укладки «встык» используется в случае отсутствия на изоляции фиксирующего клейкого слоя. Место стыкования краев материала прихватывается алюминиевым скотчем.

Внимание! Выполненная шумоизоляция воздуховодов считается эффективной, если после проведения всех работ реальный уровень шума при действующей вентиляционной системе снизится на 10-15 дБ.

Любые работы по монтажу звукоизоляции выполняйте строго по инструкции. И тогда эффективный результат обеспечен.
