Как подключить выключатель lezard с одной клавишей?

Как подключить выключатель лезард

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
Желто-зеленый – обычно используется для заземления, но т.

к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
Клеммники – лучше использовать концевые, т.к. они значительно экономят время, затраченное на монтаж проводки
Сами проходные выключатели
Нож для зачистки проводов
Подрозетники для размещения корпуса выключателей
Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.Почему строители выбирают розетки Легранд или как не сэкономить себе в убытокСхема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажаВысота установки розеток в современной квартире

Источник: http://electricadom.com/kak-podklyuchit-prokhodnojj-vyklyuchatel-lezard-i-kakuyu-pri-ehtom-ispolzovat-skhemu.html

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.

Проходной выключатель Legrand: схема подключения (видео, фото)

Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

Схема подключения проходного одноклавишного выключателя Легранд

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.

Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.

Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

Схема подключения

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Подключение проходного выключателя — схемы подключения, принцип работы

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

вход соединяется с первым выходом;
вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

Провод ноль выводится непосредственно на источник света.
Заземление – туда же.
Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

Нулевой провод – на лампочку.
Заземляющий провод – на лампочку.
Вход второго переключателя – к свободному проводу источника света (к лампе).
Фазный провод – ко входу проходного переключателя (с тремя входами).
Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

Выключатель проходной – что это такое, схемы подключения, принцип работы

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

высокая надежность и безопасность эксплуатации;
мгновенное отключение электроснабжения помещения при необходимости из любой точки;
оптимальное расходование электроэнергии;
низкая себестоимость;
простая установка, не требующая привлечения специалистов;
отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

желто зеленый – земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

два остальных вспомогательных проводника, соединяются между собой в распредкоробке

ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением. На рынке электротоваров популярны изделия нескольких фирм, например проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн, некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой. Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
аккуратно выдавливается сердцевина выключателя;
отжимаются зажимы корпуса на внутреннем механизме выключателя;
одна из клемм вынимается из гнезда;
переустанавливается один контакт напротив другого;
на контакты устанавливается коромысло;
корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой. Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

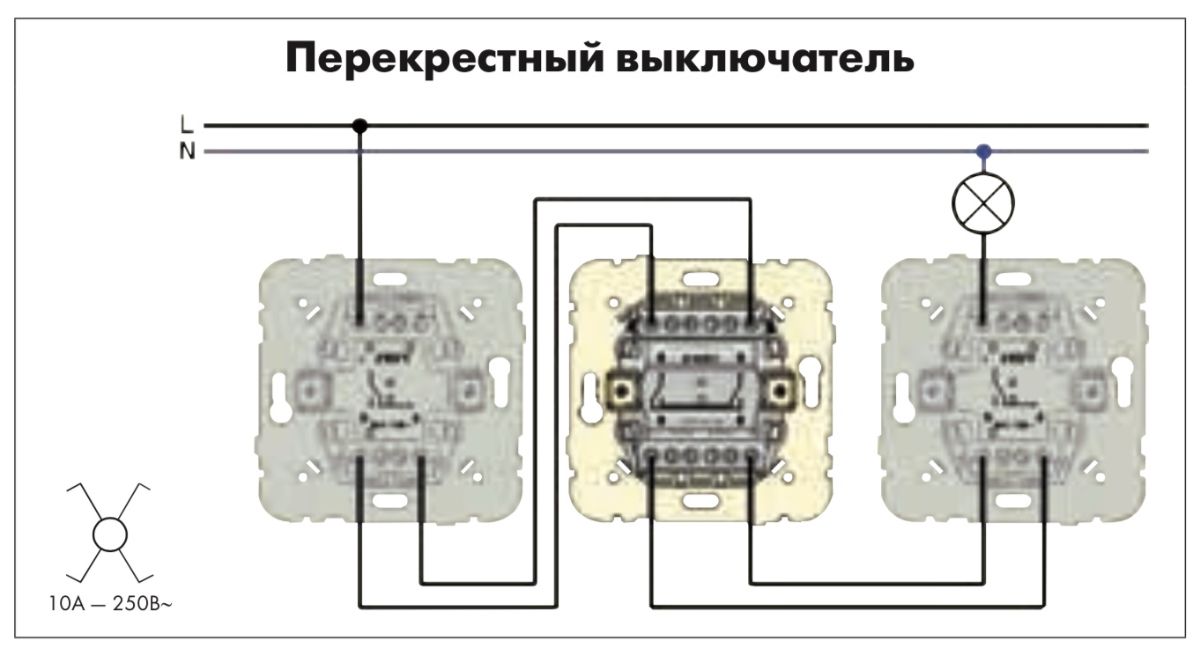

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

относительно высокая стоимость;
сравнительно низкая надежность;
возможность ложных срабатываний;
сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
https://ProFazu.ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

Как подключить двухклавишный выключатель легранд валена

Переключатель это старший брат выключателя. С виду он ничем от него не отличается: те же черты и формы. Вся разница кроется внутри. Чтобы распознать кто находится перед вами, достаточно взглянуть на обратную сторону механизма. Сразу станет понятно, что за зверь: выключатель, переключатель или вовсе перекрестный переключатель. Давайте разбираться.

Одноклавишный выключатель

У такого механизма два рабочих контакта. Его задача замыкать и размыкать цепь. Места подключения указаны стрелочками. Именно туда надо заводить фазный провод. Контакты самозажимные, винтов нет. Нажали лапку, завели провод и отпустили.

Одноклавишный переключатель

На его борту уже три контакта. Два из них всегда замкнуты. Какие? Зависит от того в каком положении находится клавиша. При работе механизма происходит смена замкнутых контактов, то есть переключение. Отсюда переключатель. Другое название – проходной выключатель. Видимо от того, что прошел и выключил. Управление освещением из двух точек главная задача трехконтактников. Переключатели изначально заточены под работу в паре.

И да, переключатель может заменить выключатель, но не наоборот. Это удобно, если в наличии нет простых выключателей, а механизм очень нужен. На первый план выступает только вопрос цены.

Вот такое обозначение присутствует на задней части механизма. По леграновской маркировке это схема STD 6

Как подключить?

Места подключения указаны стрелочками. К одинарному контакту какого-либо переключателя подводится фаза, затем парные контакты соединяются между собой, к одинарному контакту второго механизма подключается один из контактов нагрузки. Схема собрана.

Схемы

Давайте посмотрим леграновскую брошюру со схемами. Работа переключателей на ней выглядит следующим образом.

Если перерисовать наглядно, получится следующая картина.

Допустим мы находимся слева. Через контакты 1-3-5-6 ток не проходит. Лампочка не горит. Перещелкнули левый переключатель и свет зажегся. Ток потек через 1-2-4-6. В помещении стало светло. Идем, к примеру, по коридору. Теперь задача свет выключить. Щелкаем клавишей правого выключателя и вуаля, цепь разомкнулась, свет погас. Через 1-2-5-6 ток не протекает. Можно повторить в обратную сторону.

А вот так обозначается одноклавишный переключатель с индикацией.

Одноклавишный перекрестный переключатель

Самое длинное название. Из него понятно только то, что он будет что-то перекрещивать. Разберемся в этом.

Как видно по схеме, внутри у механизма четыре контакта. Перекрестник ставится между двумя одноклавишными переключателями. Каждая пара его контактов соединяется с «парными» контактами переключателей. При подключении такого механизма в цепь, появляется дополнительная точка, откуда можно включать и выключать освещение.

Вот схема подключения.

Двухклавишный переключатель

По сути это два переключателя в одном корпусе. У него шесть рабочих контактов.

Схема подключения будет такая. Смотрим слева направо. К «одинарному» контакту первого (левого) переключателя, как в случае с одноклавишным, подводим фазный провод, два соседних контакта с другой стороны подключаем к двум соседним контактам второго механизма, снизу клавишы уводим провод к нагрузке. Проделываем то же самое в другую сторону, начиная со второго (правого) переключателя. На этом схема собрана.

Двухклавишного перекрестного переключателя у Валены нет. Хотя штука интересная. У него было бы восемь контактов. По четыре на каждую клавишу.

Зато такой механизм есть у шнайдеровской Уники (Unica).

Схемы подключения выключателей Legrand

В этом разделе сайта, Вы найдете различные схемы подключения механизмов Legrand Valena. Наглядные схемы подключения универсальных (проходных, коридорных, промежуточных) выключателей, выключателей с подсветкой, и схемы различных взаимодействий будут всегда полезны как опытным электрикам так и обычному монтажнику.

Подключения «проходных» и «перекрестных» выключателей очень просты , если конечно «электрик» знает что такое «ноль» и «фаза».

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ДВУХ ТОЧЕК УПРАВЛЕНИЯ:

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ТРЕХ ТОЧЕК УПРАВЛЕНИЯ:

Используется дополнительный «перекрестный» выключатель.

СХЕМА ПОДКЛЮЧЕНИЯ ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ ДЛЯ ЧЕТЫРЕХ И БОЛЕЕ ТОЧЕК УПРАВЛЕНИЯ:

Эта схема отличается от предыдущей только количеством точек управления.

Все очень просто. Между выключателями придется протянуть дополнительный кабель.

СХЕМЫ ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ LEGRAND

Выключатель 774301 (774401)

Выключатель с подсветкой 774310 (774410)

Двухполюсный выключатель 774302 (774402)

Двойной выключатель 774305 (774405)

Управление из 2-х мест (переключатель на 2 направления 774306 (774406))

Управление из 2-х мест (переключатель на 2 направления с подсветкой 774326 (774426))

Управление из 2-х мест (переключатель на 2 направления с индикацией 774325 (774425))

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления 774308 (774408))

Управление из трех мест (2 переключателя на 2 направления и промежуточный переключатель 7743 06+7743 07+7743 06 (7744 06+7744 07+7744 06))

Выключатель для управления жалюзи 7743 04 (7744 04)

Кнопочный выключатель для управления жалюзи 7743 14 (7744 14)

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena
